00047076 - Rocktile DIY ST Bausatz E-Gitarre / Rocktile Hollowbody TL-Style

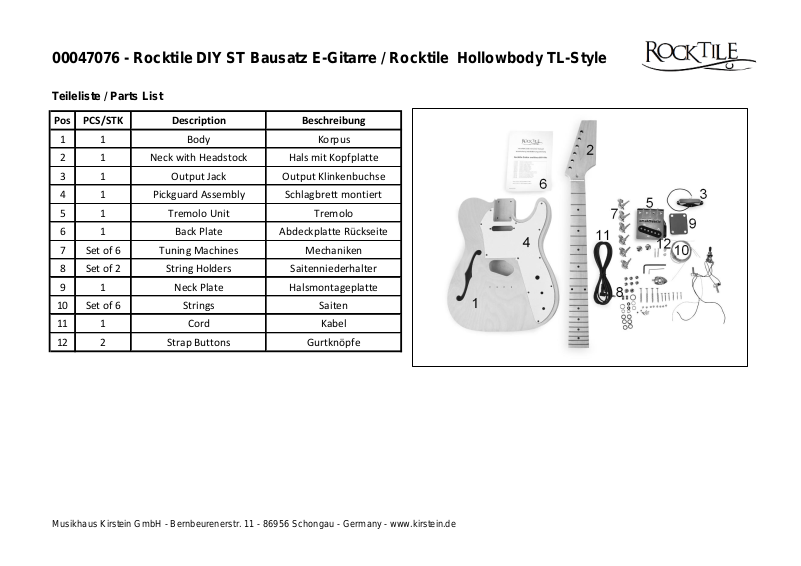

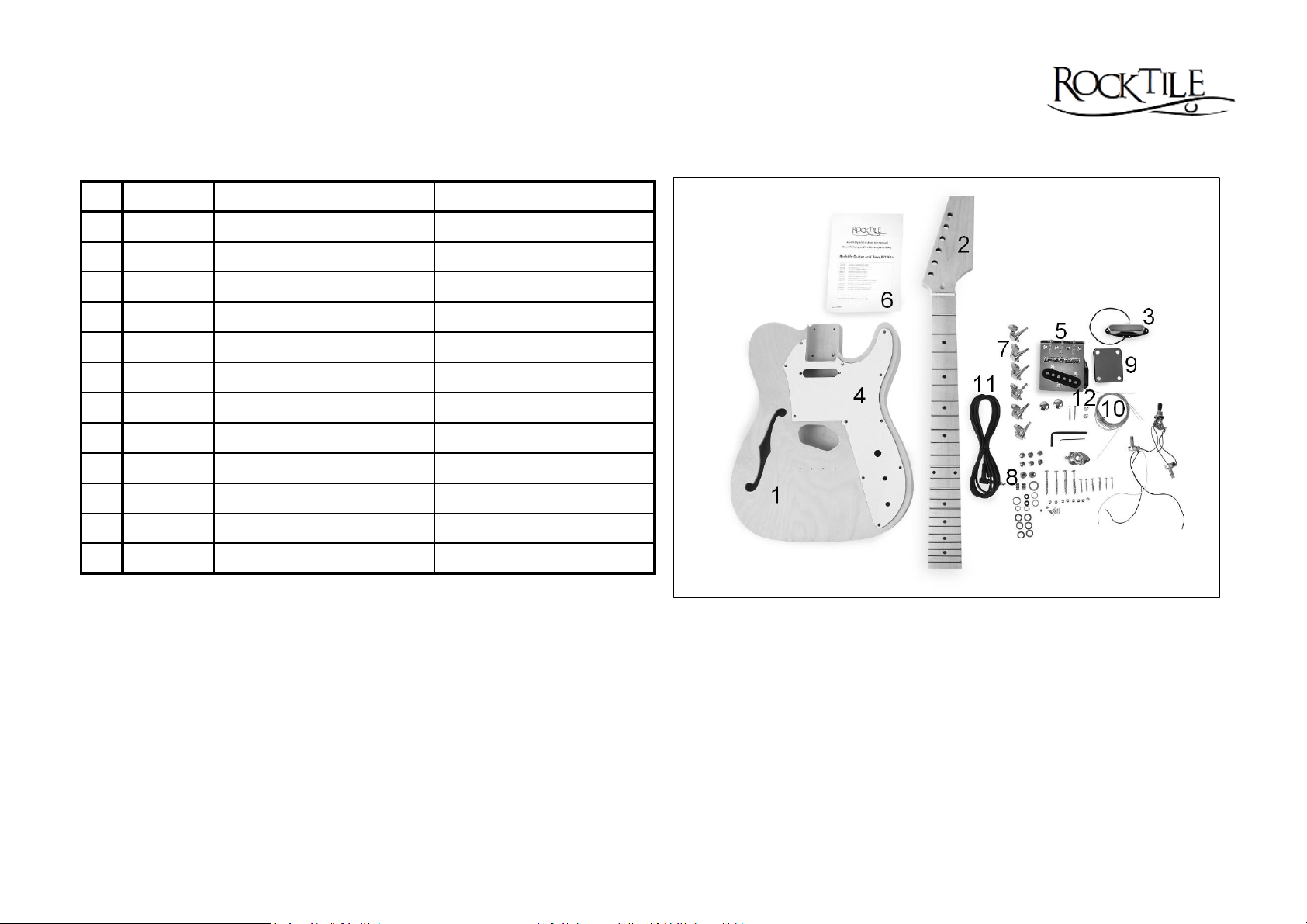

Teileliste / Parts List
Pos PCS/STK Description Beschreibung
1 1 Body Korpus
2 1 Neck with Headstock Hals mit Kopfplatte
3 1 Output Jack Output Klinkenbuchse
4 1 Pickguard Assembly Schlagbrett montiert
5 1 Tremolo Unit Tremolo
6 1 Back Plate Abdeckplatte Rückseite
7 Set of 6 Tuning Machines Mechaniken
8 Set of 2 String Holders Saitenniederhalter
9 1 Neck Plate Halsmontageplatte
10 Set of 6 Strings Saiten
11 1 Cord Kabel
12 2 Strap Buttons Gurtknöpfe
Musikhaus Kirstein GmbH - Bernbeurenerstr. 11 - 86956 Schongau - Germany - www.kirstein.de
Page 2
Verdrahtungsanleitung:
Assembly and soldering instructions:
Alle Bauteile (Tonabnehmer, Schalter, Potis) sind auf dem
Schlagbrett vormontiert und verdrahtet. Führen Sie den
Masseanschluss abgehend vom Gehäuse des VolumePotis (Lautstärkeregler) durch den Korpus zum
Befestigungsblech (gewinkelt) für die Federn des
Tremolosystems. Löten Sie das Massekabel dort an. Über
diese Verbindung werden Brücke und Saiten geerdet um
Brummen und Störgeräusche zu vermeiden. Führen Sie
den Abgang Masse und Ausgang durch den Korpus zur
6.35mm Klinkenbuchse. Löten Sie dort Masse und
Ausgangskabel an. Achten Sie auf richtige Masse und

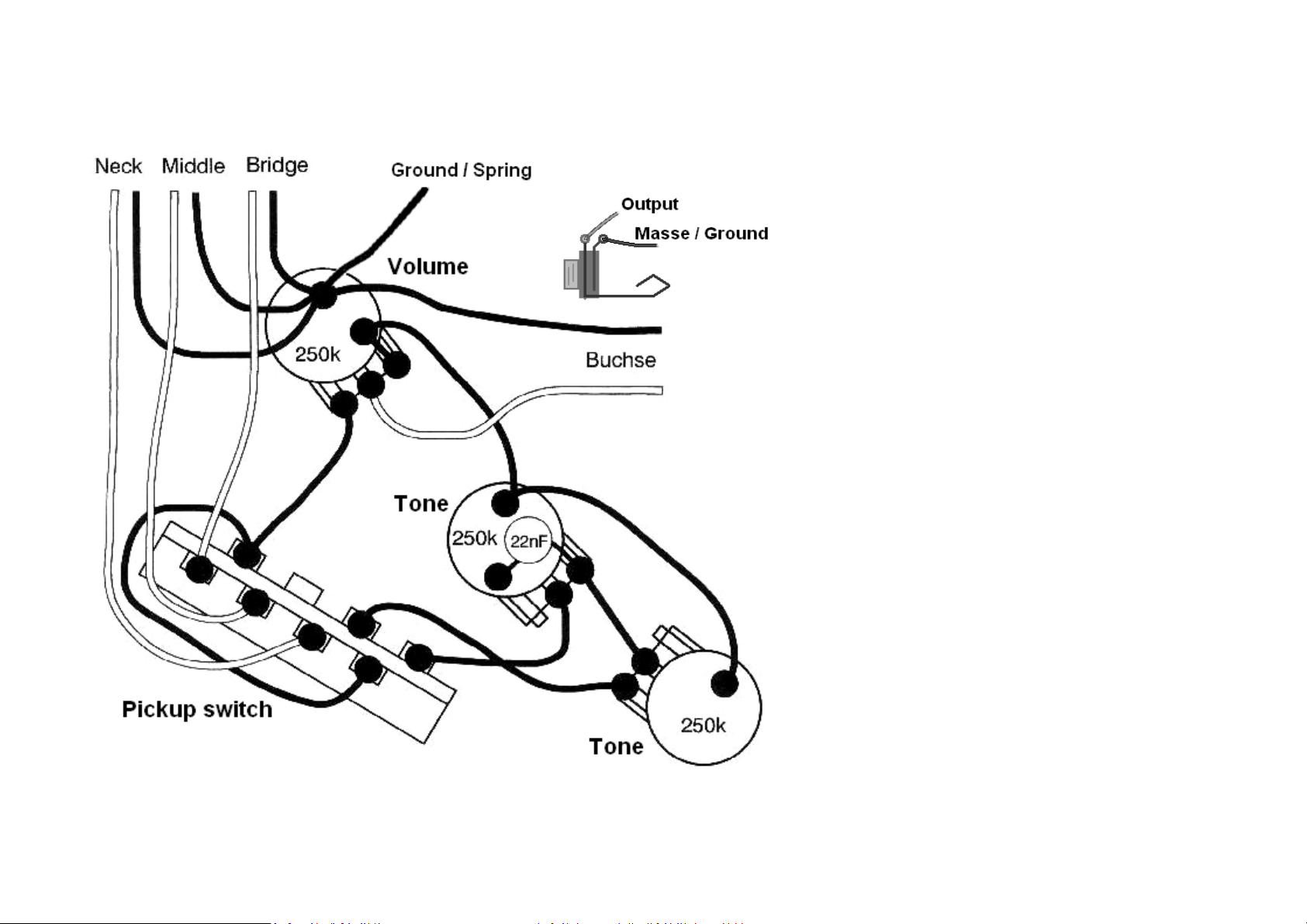

Output-Verdrahtung (siehe Zeichnung).
All parts (pickups, switch, controls) are preassembled on
the pickguard. All connections between these parts are
already done. Take the ground wire from volume control
and lead through guitar body to backside of guitar body
where tremolo springs are mounted. Solder the ground
wire to metal spring claw (holder). Take ground wire and
output wire from volume control and lead through guitar
body to 6.35mm guitar jack. Solder ground wire and output
wire to jack. Please note ground pin and output pin (see
picture)
