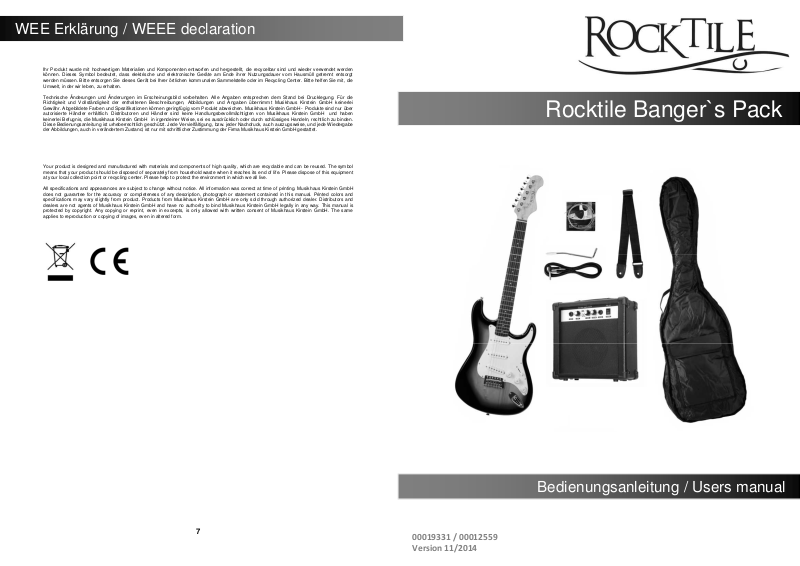

Rocktile Banger`s Pack
Bedienungsanleitung / Users manual
7
00019331 / 00012559
Version 11/2014
Page 2
Netzanschluss/Netzanschlusskabel
:
Vorsichtsmaßnahmen
BITTE SORGFÄLTIG DURCHLESEN, EHE SIE WEITERMACHEN
Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr einer schwerwiegenden Verletzung oder sogar tödlicher Unfälle,
von elektrischen Schlägen, Kurzschlüssen, Beschädigungen, Feuer oder sonstigen
Gefahren zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte,
die jedoch keine abschließende Aufzählung darstellen:
• Verwenden Sie ausschließlich die für das Gerät vorgeschriebene richtige Netzspannung. Die erforderliche Spannung
finden Sie auf dem Typenschild des Geräts.
• Prüfen Sie den Netzstecker in regelmäßigen Abständen und entfernen Sie eventuell vorhandenen Staub oder
Schmutz, der sich angesammelt haben kann.
• Verwenden Sie ausschließlich die mitgelieferten Netzkabel/Stecker.
• Verlegen Sie das Netzkabel niemals in der Nähe von Wärmequellen, etwa Heizkörpern oder Heizstrahlern, biegen Sie
es nicht übermäßig und beschädigen Sie es nicht auf sonstige Weise, stellen Sie keine schweren Gegenstände darauf
und verlegen Sie es nicht an einer Stelle, wo jemand darauf treten, darüber stolpern oder etwas darüber rollen könnte.
• Wenn Sie den Netzstecker aus dem Gerät oder der Netzsteckdose abziehen, ziehen Sie stets am Stecker selbst und
niemals am Kabel. Wenn Sie am Kabel ziehen, kann dieses beschädigt werden.
• Ziehen Sie stets den Netzstecker aus der Netzsteckdose heraus, wenn das Gerät längere Zeit nicht benutzt wird oder
während eines Gewitters.
• Schließen Sie das Gerät niemals mit einem Mehrfachsteckverbinder an eine Steckdose an. Hierdurch kann sich die
Tonqualität verschlechtern oder sich die Netzsteckdose überhitzen.
Öffnen verboten:
• Versuchen Sie nicht, das Gerät zu öffnen oder Teile im Innern zu zerlegen oder sie auf irgendeine Weise
zu verändern. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden könnten. Wenn das Gerät
nicht richtig zu funktionieren scheint, benutzen Sie es auf keinen Fall weiter!
Gefahr durch Wasser:
• Achten Sie darauf, dass das Gerät nicht durch Regen nass wird, verwenden Sie es nicht in der Nähe von Wasser oder
unter feuchten oder nassen Umgebungsbedingungen und stellen Sie auch keine Behälter mit Flüssigkeiten darauf, die
herausschwappen und in Öffnungen hineinfließen könnte.
• Schließen Sie den Netzstecker niemals mit nassen Händen an oder ziehen Sie ihn heraus.
Falls Sie etwas ungewöhnliches am Gerät bemerken:
• Wenn das Netzkabel ausgefranst ist oder der Netzstecker beschädigt wird, wenn es während der Verwendung des
Geräts zu einem plötzlichen Tonausfall kommt, oder wenn es einen ungewöhnlichen Geruch oder Rauch erzeugen sollte,
schalten Sie den Netzschalter sofort aus, ziehen Sie den Netzstecker aus der Netzsteckdose!
Aufstellort:
• Setzen Sie das Gerät niemals übermäßigem Staub,
Vibrationen oder extremer Kälte oder Hitze aus (etwa durch direkte Sonneneinstrahlung, die Nähe einer Heizung oder
Lagerung tagsüber in einem geschlossenen Fahrzeug), um die Möglichkeit auszuschalten, daß sich das Bedienfeld
verzieht oder Bauteile im Innern beschädigt werden.
• Betreiben Sie das Gerät nicht in der Nähe von Fernsehgeräten, Radios, Stereoanlagen, Mobiltelefonen oder anderen
elektrischen Geräten. Anderenfalls kann durch das Gerät oder die anderen Geräte ein Rauschen entstehen.
• Stellen Sie das Gerät nicht an einer instabilen Position ab, wo es versehentlich umstürzen könnte.
• Ehe Sie das Gerät bewegen, trennen Sie alle angeschlossenen Kabelverbindungen ab.
• Stellen Sie das Gerät nicht direkt an eine Wand (halten Sie einen Abstand von mindestens 3 cm von der Wand ein), da
es andernfalls aufgrund unzureichender Luftzirkulation zu einer Überhitzung des Geräts kommen kann.
• Stellen Sie keine offenen Flammen, wie z.B. Kerzen, auf dem Gerät ab. Eine offene Flamme könnte umstürzen und
einen Brand verursachen.
Lautstärke:
• Das Hören übermäßig lauter Musik über längere Zeiträume kann zu Gehörschäden führen.
1
5-ways pickup switch:
Position Bridge-PU Middle PU Neck-PU
1 (top) x
2 x x
3 x
4 x x
5 (down) x

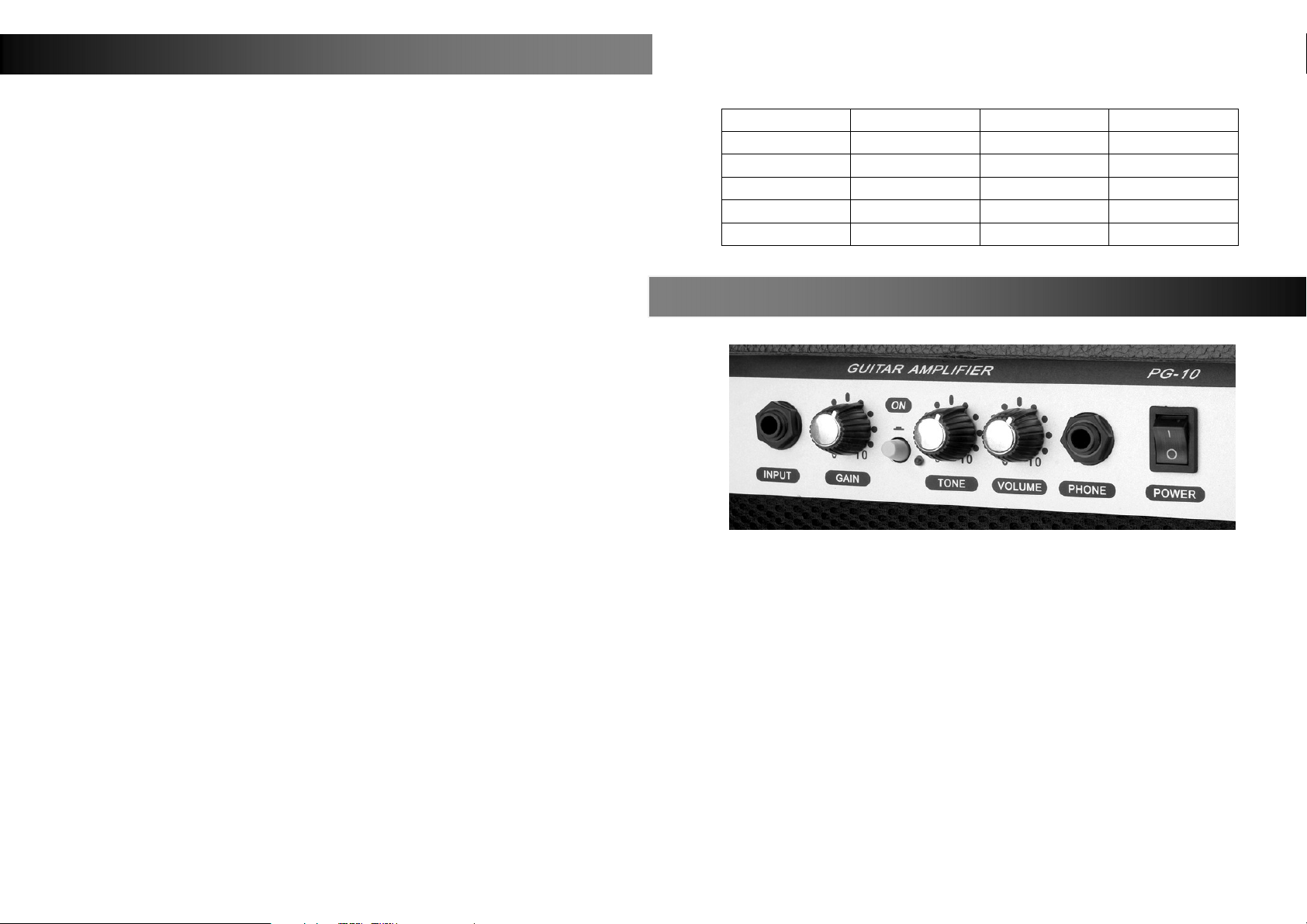

Amplifier
First steps: connect your electric guitar with amplifier (INPUT-jack) by using the guitar
cord. Make sure that VOLUME control is set to “0” before you switch ON amplifier power.
With GAIN control you can adjust the level of distortion. Set to middle position when you
start playing. Channel button between Gain and Tone control selects Clean sound or
Overdrive sound. When overdrive is active the LED turns on.
Use TONE controls to adjust tone of guitar sound. Set overall volume by using the
VOLUME control. After power on increase loudness to comfortable listening level.
PHONE: 6.35mm headphone output jack. When headphone is used internal speaker is
deactivated. Ensure that the volume control has been reduced before beginning to play with
the use of the headphones, and then slowly increase the volume to comfortable listening
level.
6
Page 3
Electric guitar
E-Gitarre
Rocktile ST style electric guitar with 3 single coil pickups, 5-way pickup switch
1 volume control and 2 tone controls, Vintage style tremolo system
Amplifier: 15 Watt (RMS) / 30 Watt (Peak) headphone output jack,
AUX-In and CD-In. Flexible Clean/Crunch/Lead-Sounds
Accessories: guitar bag, plecs, strap, replacement strings and guitar cord

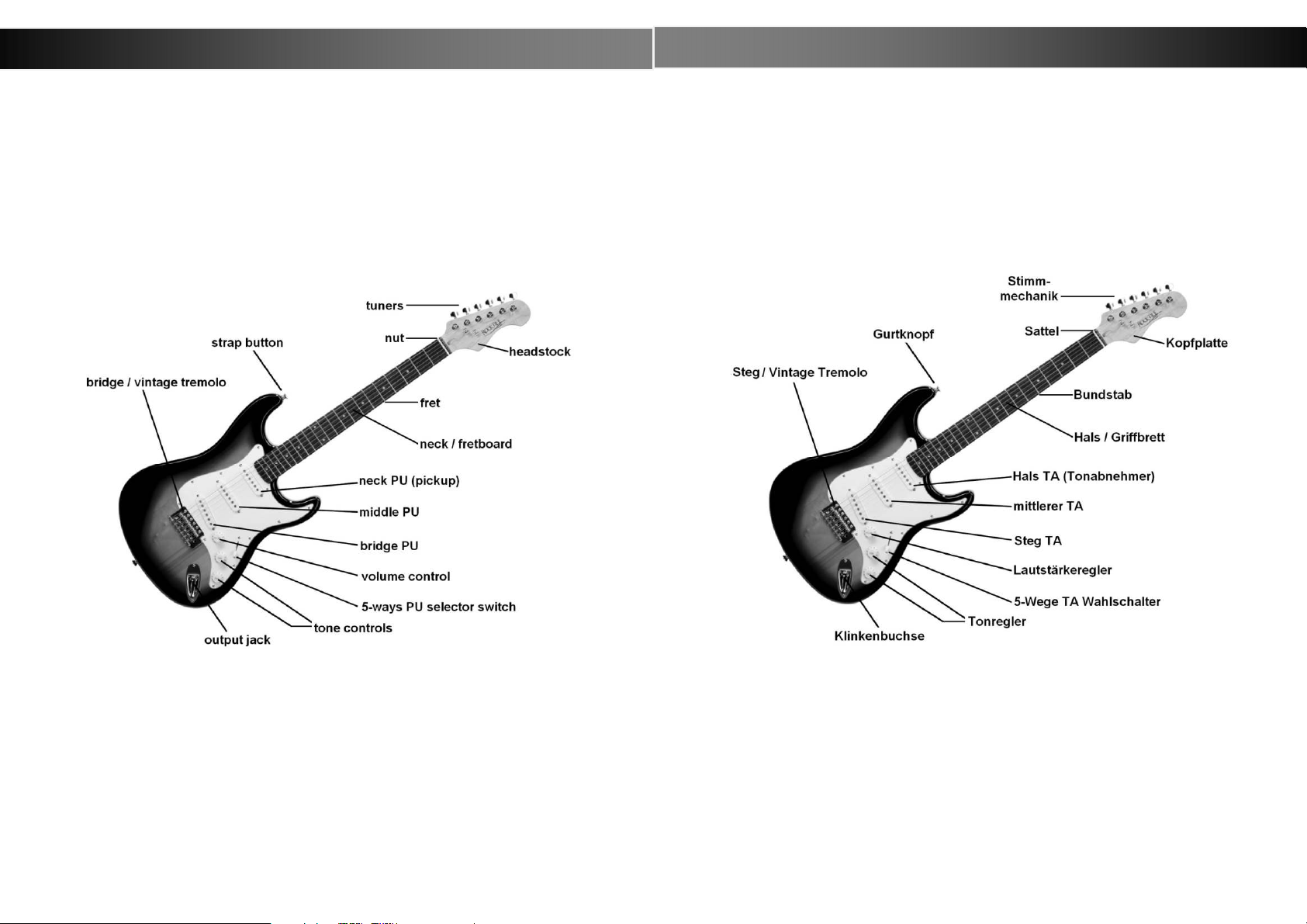

E-Guitar:
Volume control: adjusts overall volume of electric guitar. Use tone controls for adjusting
guitar tone. 5-ways pickup switch is used to select between different pickup combinations
(see chart below). Bridge pickup supports heights, neck pickup supports bass tones. If you
want to use the tremolo system turn the tremolo bar into the bridge. By pressing carefully
the tremolo bar you can release strings (tuning will go down), if you drag tremolo bar you
can bend the strings and tuning will go up.
5
Rocktile ST-Style E-Gitarre mit 3 Single Coil Tonabnehmern
5-Wege Tonabnehmer Wahlschalter / 1 Volumenregler und 2 Tonregler
Vintage-Style-Tremolosystem
Gitarrenverstärker: 15 Watt (RMS) / 30 Watt (Peak) mit Kopfhörerausgang,
AUX-In und CD-In. Flexible Clean/Crunch/Lead-Sounds regelbar.
Zubehör: Gitarrentasche, Ersatzsaiten, Plektren, Gurt, und Kabel
E-Gitarre
Volume Regler: Mit diesem Regler können Sie die E-Gitarre lauter und leiser drehen. Die
beiden Tonregler lassen den Gitarren-Ton heller oder dumpfer klingen. Mit dem 5-Wege
Schalter (Auswahltabelle siehe rechts) können Sie zwischen den einzelnen Tonabnehmern
hin und her schalten und somit den Sound beeinflussen. Mit dem Steg-TA werden mehr
Höhen abgenommen, der Hals-TA betont die Tiefen (Bässe). Wenn Sie das Tremolo
benutzen möchten, dann drehen Sie den beigefügten Tremolo-Hebel vorsichtig in das
Tremolo System (Steg). Durch vorsichtiges Drücken oder Ziehen des Hebels entspannen
Sie bzw. dehnen Sie die Saiten. Die Tonhöhe wird dadurch tiefer bzw. höher.
2
Page 4
Precautions
Tonabnehmer Auswahl mit 5-Wegeschalter:
Position Hals-TA Mittlerer-TA Steg-TA
1 (oben) x
2 x x
3 x
4 x x
5 (unten) x

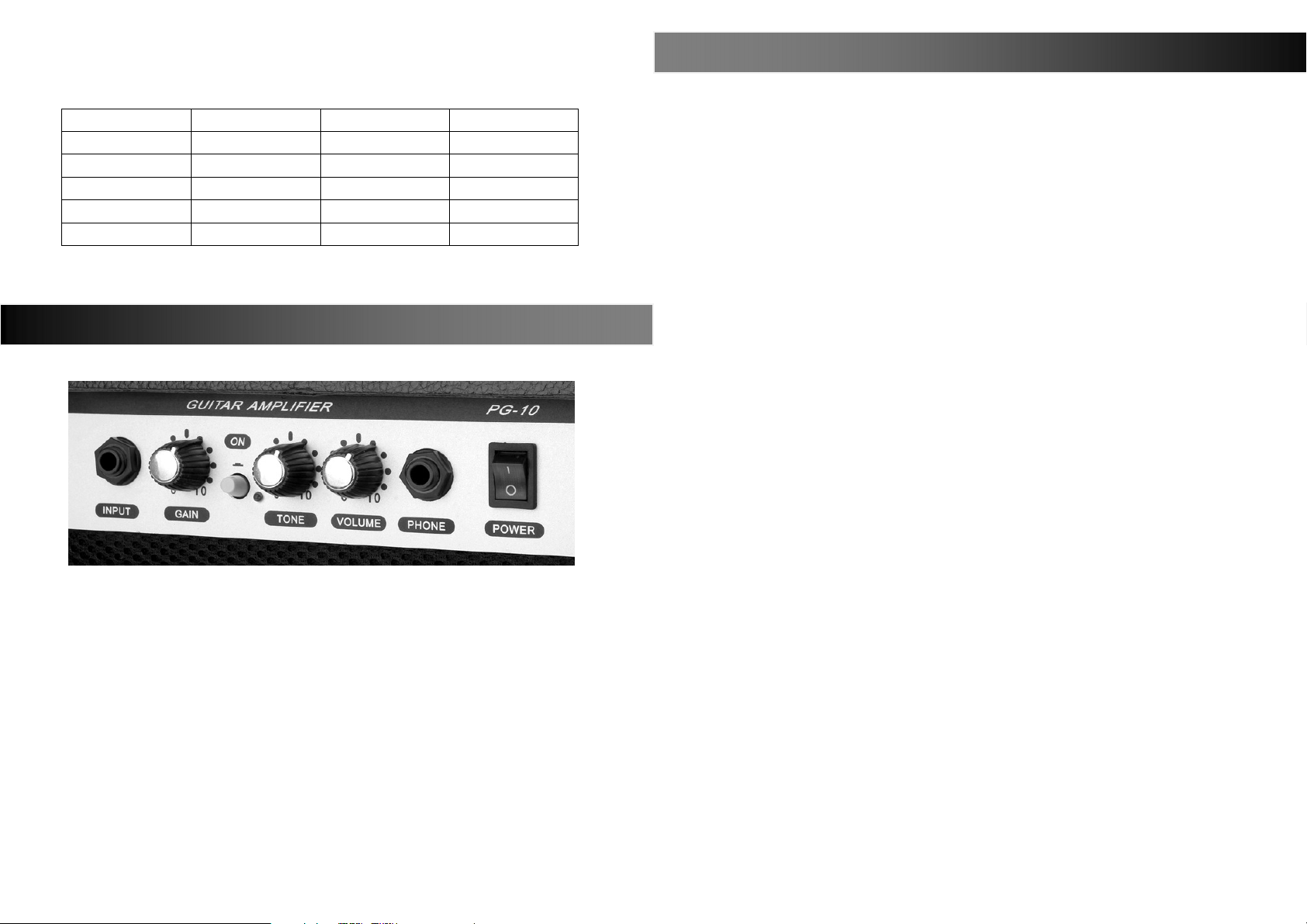

Verstärker
Erste Schritte: Stellen Sie sicher dass der Verstärker ausgeschaltet ist. Schließen Sie die
E-Gitarre mit dem Kabel an den Verstärker (INPUT-Buchse) an. Drehen Sie den
Volumenregler ganz auf „0“. Schalten Sie den Verstärker ein. Mit dem GAIN-Regler stellen
Sie den Grad der Verzerrung ein, beginnen Sie in Mittelstellung. Die Taste zwischen Gain
und Tone schaltet um zwischen Clean Sound und Overdrive (verzerrt), die LED leuchtet im
Overdrive Betrieb.
Mit dem Regler TONE regeln Sie die Klangfarbe des Gitarrensounds. Die Gesamtlautstärke
wird mit dem VOLUME-Regler eingestellt. Nach dem Einschalten erhöhen Sie langsam die
Gesamtlautstärke bis zum gewünschten Level.
Phone: Anschluss für einen Kopfhörer 6.35mm Klinke. Bei Belegung wird der interne
Lautsprecher deaktiviert. Reduzieren sie die Lautstärke bevor sie über den Kopfhörer
spielen.
Please read carefully before proceeding
Always follow the basic precautions listed below to avoid the possibility of serious injury or
even death from electrical shock, short-circuiting, damages, fire or other hazards. These
precautions include, but are not limited to, the following:
Power supply / power cord (devices with power cords/power supplies):
• Only use the voltage specified as correct for the device. The required voltage is printed on the type plate of the device.
Check the power cable from time to time regarding dirt, damage or other influence.
• Use only the included power cord / power supply or adaptor. Do not place the power chord near heat sources such as
heaters or radiators, and do not excessively bend or otherwise damage the cord, place heavy objects on it, or place it in
a position where anyone could walk on, trip over, or roll anything over it.
• Remove the electric plug from the outlet when the device is not to be used for extended periods of time, or during
electrical storms. When removing the electric plug from the device or an outlet, always hold the plug itself and not
the cord. Pulling by the cord can damage it.
• To avoid generating unwanted noise, make sure there is adequate distance (50 cm or more) between the AC power
adaptor and the device. Do not cover or wrap the AC power adaptor with a cloth or blanket.
Location:
• When setting up the device, make sure that the AC outlet you are using is easily accessible. If some trouble or
malfunction occurs, immediately turn off the power switch and disconnect the plug from the outlet. Even when the power
switch is turned off, electricity is still flowing to the product all the minimum level. When you are not using the product
for a long time, make sure to unplug the power cord from the wall AC outlet.
• Inadequate ventilation can result in overheating, possibly causing damage to the device(s), or even fire.
• Do not expose the device to excessive dust or vibrations, or extreme cold or heat (such as in direct sunlight, near a
heater, or in a car during the day) to prevent the possibility of panel disfiguration or damage to the internal components.
• Do not place the device in an unstable position where it might accidentally fall over.
• Do not block the vents. This device has ventilation holes at the bottom/rear to prevent the internal temperature
from becoming too high. In particular, do not place the device on its side or upside down. Inadequate ventilation
can result in overheating, possibly causing damage to the device(s), or even fire.
• Do not use the device in the vicinity of a TV, radio, stereo equipment, mobile phone, or other electric devices.
Doing so may result in noise, both in the device itself and in the TV or radio next to it.
Connections and handling:
• Before connecting the device to other devices, turn off the power for all devices. Before turning the power on or off
for all devices, set all volume levels to minimum. • Do not use the device or headphones for a long period of time at
a high or uncomfortable volume level, since this can cause permanent hearing loss. If you experience any hearing loss
or ringing in the ears, consult a physician.
• Do not rest your weight on the device or place heavy objects on it, and avoid use excessive force on the buttons,
switches or connectors
Do not open:
• Do not open the device or attempt to disassemble the internal parts or modify them in any way. The device contains no
user-servicable parts. If it should appear to be malfunctioning, discontinue use immediately and have it inspected by
qualified service personnel.
Water warning:
• Do not expose the instrument to rain, use it near water or in damp or wet conditions on it containing liquids which might
spill into any openings. Never insert or remove an electric plug with wet hands.
If you notice any abnormality:
• If the power cord or plug becomes frayed or damaged, or if there is a sudden loss of sound during use of the device, or if
any unusual smells or smoke should appear to be caused by it, immediately turn off the power switch, disconnect the
electric plug from the outlet, and have the device inspected by qualified service personnel.
Noise:
• Listening to loud music for longer periods
may lead to hearing damage
