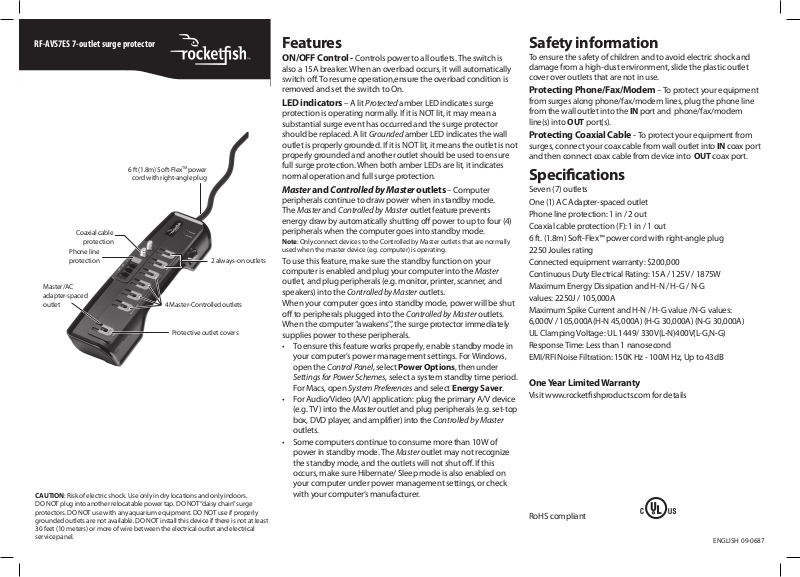

RocketFish RF-AVS7ES User Manual

Features

ON/OFF Control - Controls power to all outlets. The switch is

also a 15A breaker. When an overload occurs, it will automatically
switch o. To resume operation,ensure the overload condition is
removed and set the switch to On.

LED indicators – A lit Protected amber LED indicates surge

protection is operating normally. If it is NOT lit, it may mean a
substantial surge event has occurred and the surge protector
should be replaced. A lit Grounded amber LED indicates the wall
outlet is properly grounded. If it is NOT lit, it means the outlet is not
properly grounded and another outlet should be used to ensure
full surge protection. When both amber LEDs are lit, it indicates
normal operation and full surge protection.

Master and Controlled by Master outlets – Computer

peripherals continue to draw power when in standby mode.
The Master and Controlled by Master outlet feature prevents
energy draw by automatically shutting o power to up to four (4)
peripherals when the computer goes into standby mode.

Note: Only connect devices to the Controlled by Master outlets that are normally
used when the master device (e.g. computer) is operating.

To use this feature, make sure the standby function on your
computer is enabled and plug your computer into the Master
outlet, and plug peripherals (e.g. monitor, printer, scanner, and
speakers) into the Controlled by Master outlets.

When your computer goes into standby mode, power will be shut
o to peripherals plugged into the Controlled by Master outlets.
When the computer “awakens’”, the surge protector immediately
supplies power to these peripherals.

To ensure this feature works properly, enable standby mode in
your computer’s power management settings. For Windows,
open the Control Panel, select Power Options, then under
Settings for Power Schemes, select a system standby time period.
For Macs, open System Preferences and select Energy Saver.

For Audio/Video (A/V) application: plug the primary A/V device
(e.g. TV) into the Master outlet and plug peripherals (e.g. set-top
box, DVD player, and amplier) into the Controlled by Master
outlets.

Some computers continue to consume more than 10W of
power in standby mode. The Master outlet may not recognize
the standby mode, and the outlets will not shut o. If this
occurs, make sure Hibernate/ Sleep mode is also enabled on
your computer under power management settings, or check
with your computer’s manufacturer.

•

•

•

RF-AVS7ES 7-outlet surge protector

Safety information

To ensure the safety of children and to avoid electric shock and
damage from a high-dust environment, slide the plastic outlet
cover over outlets that are not in use.

Protecting Phone/Fax/Modem – To protect your equipment

from surges along phone/fax/modem lines, plug the phone line
from the wall outlet into the IN port and phone/fax/modem
line(s) into OUT port(s).

Protecting Coaxial Cable - To protect your equipment from

surges, connect your coax cable from wall outlet into IN coax port
and then connect coax cable from device into OUT coax port.

Specications

Seven (7) outlets
One (1) AC Adapter-spaced outlet
Phone line protection: 1 in / 2 out
Coaxial cable protection (F): 1 in / 1 out
6 ft. (1.8m) Soft-Flex™ power cord with right-angle plug
2250 Joules rating
Connected equipment warranty: $200,000
Continuous Duty Electrical Rating: 15A / 125V / 1875W
Maximum Energy Dissipation and H-N / H-G / N-G
values: 2250J / 105,000A
Maximum Spike Current and H-N / H-G value /N-G values:

6,000V / 105,000A(H-N 45,000A) (H-G 30,000A) (N-G 30,000A)
UL Clamping Voltage: UL 1449/ 330V(L-N)400V(L-G,N-G)
Response Time: Less than 1 nanosecond
EMI/RFI Noise Filtration: 150K Hz - 100M Hz, Up to 43dB

One Year Limited Warranty

Visit www.rocketshproducts.com for details

RoHS compliant

ENGLISH 09-0687

CAUTION: Risk of electric shock. Use only in dry locations and only indoors.
DO NOT plug into another relocatable power tap. DO NOT “daisy chain” surge
protectors. DO NOT use with any aquarium equipment. DO NOT use if properly
grounded outlets are not available. DO NOT install this device if there is not at least
30 feet (10 meters) or more of wire between the electrical outlet and electrical
service panel.

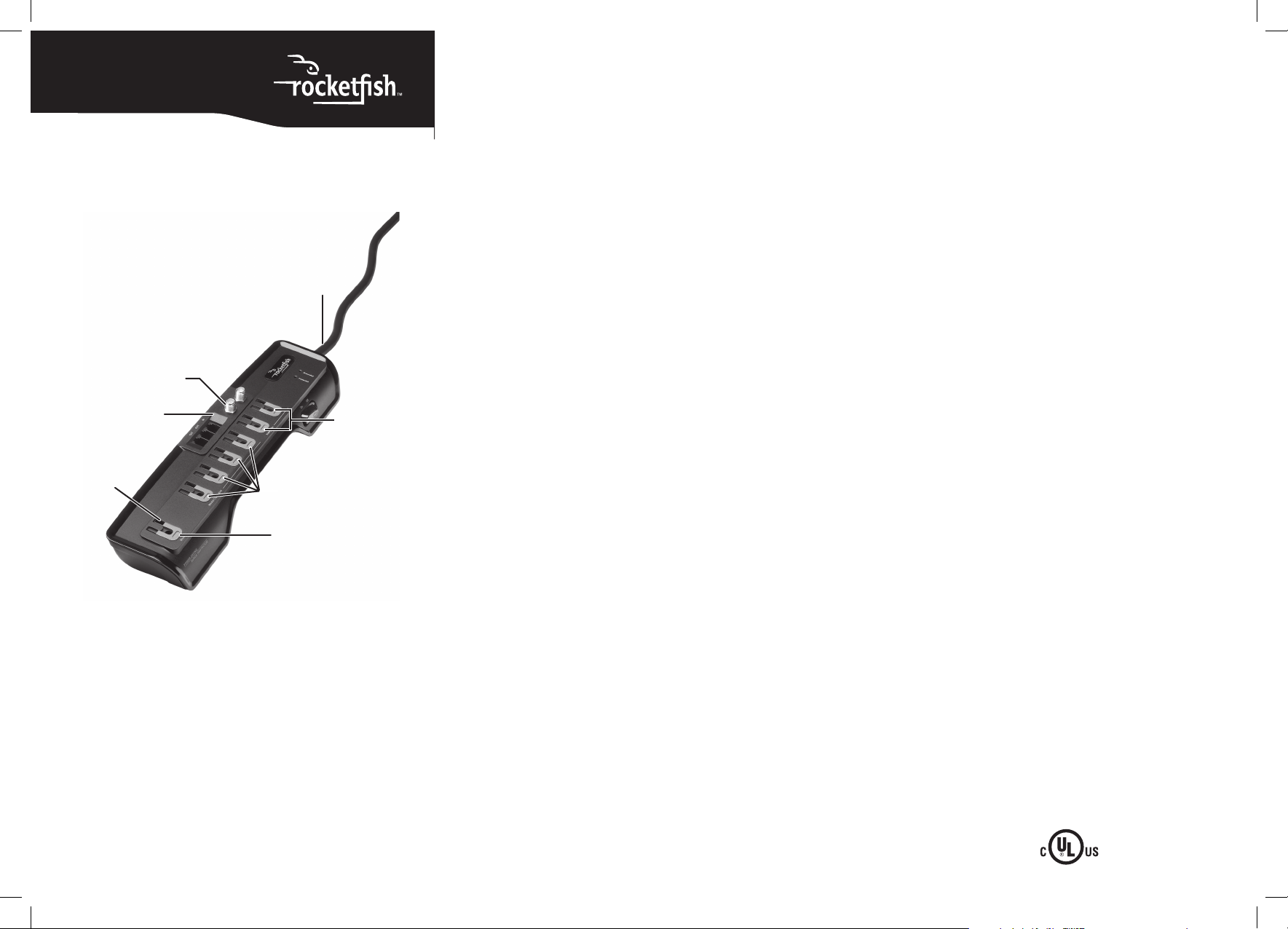

Coaxial cable

protection

Phone line
protection

Master/AC
adapter-spaced
outlet

4 Master-Controlled outlets

2 always-on outlets

Protective outlet covers

6 ft (1.8m) Soft-Flex

TM

power

cord with right-angle plug

Fonctionnalités

Commande Marche/Arrêt : contrôle l’alimentation en courant

de toutes les prises. L’interrupteur sert également de disjoncteur
de 15 A. Il se met automatiquement hors tension en cas de
surcharge. Pour revenir à un fonctionnement normal, vérier que
la surtension a disparu et mettre l’interrupteur sur On (Marche).

Témoins DEL : une DEL de protection ambre allumée indique

que le parasurtenseur fonctionne normalement. Si elle n’est
PAS allumée, il se peut qu’une surtension importante se soit
produite et que le parasurtenseur doive être remplacé. Une DEL
de mise à la masse ambre allumée indique que la prise secteur
est correctement raccordée à la terre. Si elle n’est PAS allumée,
c’est que la prise n’a pas été mise à la terre correctement et
qu’il convient d’utiliser une autre prise an de bénécier d’une
protection complète contre les surtensions. Deux DEL ambre
allumées indiquent un fonctionnement normal et une protection
complète contre les surtensions.

Prises principales et à contrôle principal : les périphériques

continuent d’être alimentés en mode de mise en attente. La
fonctionnalité de prises principales et à contrôle principal empêche
tout appel de courant par la mise hors tension de quatre
périphériques au maximum lorsque l’ordinateur est en mode de
mise en attente.

Remarque : ne connecter aux prises à contrôle principal que des périphériques qui
sont normalement utilisés lorsque le dispositif (l’ordinateur) fonctionne.

Pour utiliser cette fonction, vérier que la fonction de mise
en attente de l’ordinateur est activée et brancher l’ordinateur
sur la prise principale et les périphériques (c.-à-d., le moniteur,
l’imprimante, le numériseur et les haut-parleurs) sur les prises à
contrôle principal.

Lorsque l’ordinateur passe en mode de mise en attente,
l’alimentation sera coupée aux périphériques branchés sur les prises à
contrôle principal. Lorsque l’ordinateur se « réveille », le parasurtenseur
fournit immédiatement du courant à ces périphériques.

Pour s’assurer que cette fonction est opérationnelle, activer le
mode de mise en attente dans les paramètres de gestion de
l’alimentation de l’ordinateur. Pour Windows, ouvrir Control
Panel (Panneau de conguration), sélectionner Power Options
(Options d’alimentation), puis sous Settings for Power Schemes
(Paramètres pour options d’alimentation), sélectionner une
période de mise en attente. Pour les Mac, ouvrir System
Preferences (Préférences système) et sélectionner Energy Saver
(Économiseur d’énergie).

Pour les applications audio-vidéo (A/V) : brancher le dispositif
primaire (téléviseur) sur la prise principale et brancher les
périphériques (décodeur, lecteur DVD et amplicateur) sur les
prises à contrôle principal.

•

•

Parasurtenseur à 7 prises RF-AVS7ES

Certains ordinateurs consomment plus de 10 W en mode de
mise en attente. La prise principale peut ne pas reconnaître
le mode de mise en attente et les prises continueront d’être
alimentées. Dans une telle éventualité, vérier que le mode
Hibernate/Sleep (Mise en veille prolongée/Arrêt diéré) est
également activé sur l’ordinateur (voir paramètres de gestion
de l’alimentation), ou consulter le fabricant de l’ordinateur.

Informations sur la sécurité

Pour assurer la sécurité des enfants et éviter des chocs électriques
ou des dommages inhérents aux conditions poussiéreuses, faire
glisser les cache-prises de protection en plastique sur les prises qui
ne sont utilisées.

Protection des lignes de téléphone/télécopieur/modem :

pour protéger l’équipement contre les surtensions sur les lignes de
téléphone/télécopieur/modem, brancher la ligne téléphonique
en provenance de la prise murale sur le port d’entrée (IN) et la ou
les lignes de téléphone/télécopieur/modem sur le ou les ports de
sortie (OUT).

Protection des câbles coaxiaux : pour protéger l’équipement

contre les surtensions, brancher le câble coaxial en provenance
de la prise murale sur le port d’entrée coaxial (IN), puis brancher le
câble coaxial du périphérique sur le port de sortie coaxial (OUT).

Spécications

Sept (7) prises
Une (1) prise espacée pour adaptateur CA
Protection de câble coaxial (F) : 1 à l’entrée/2 à la sortie
Cordon d’alimentation Soft-FlexMC de 1,8 m (6 pi) avec prise à angle

droit
Protection de 2250 J
Garantie de l’équipement connecté : 200,000 USD
Caractéristiques électriques en service continu : 15 A/125 V/1 875 W
Dissipation maximale d’énergie et valeurs H-N / H-G / N-G : 2250

J/105,000 A
Pic de courant maximal et valeurs H-N/H-G/N-G : 6,000 V/105,000

A (H-N 45,000 A) (H-G 30,000 A) (N-G 30,000 A)
Tension de blocage UL : UL 1449/330 V (L-N) 400 V (L-G, N-G)
Temps de réponse : moins d’une (1) nanoseconde
Filtrage anti-perturbation électromagnétique/radiofréquence :

150 kHz - 100 MHz, 43 dB max.

Garantie limitée d’un an

Visit www.rocketshproducts.com for details

RoHS compliant

FRENCH 09-0687

•

ATTENTION : risque de choc électrique. N’utiliser qu’à l’intérieur et dans un
environnement sec. NE PAS brancher sur une autre prise d’alimentation mobile.
NE PAS connecter en série plusieurs parasurtenseurs. NE PAS utiliser pour des
équipements d’aquariums. NE PAS utiliser en cas d’indisponibilité de prise secteur
correctement mise à la terre. NE PAS installer ce périphérique si la prise secteur est
reliée au panneau d’entrée d’électricité à une distance inférieure à 30 pieds (10 mètres).

Protection de câble

coaxial

Protection de ligne

téléphonique

1 prise principale
espacée pour
adaptateur CA

4 prises à contrôle principal

2 prises toujours
sous-tension

Cache-prises de protection

Cordon d’alimentation Soft-FlexMC de

1,8 m (6 pi) avec prise à angle droit
