Robus RVA3024DU-PSU, RVA3012DU-PSU, RVA5012DU-PSU, RVA5024DU-PSU, RVA7512DU-PSU Installation Instructions

VEGAS 12V/24V, IP20, CONSTANT VOLTAGE
DRIVER, TRIAC DIMMABLE

VEGAS 12V/24V, IP20, CONSTANT SPANNINGSDRIVER,
TRIAC DIMBAAR

VEGAS 12V/24V, IP20, KONSTANTER

SPANNUNGSTREIBER,

TRIAC DIMMBAR

VEGAS 12 V/24 V, IP20, NEPREKINJENA
NAPETOST GONILNIK, TRIAC ZATEMNILNO

RVA3012DU-PSU RVA3024DU-PSU
RVA5012DU-PSU RVA5024DU-PSU

EN

RVA7512DU-PSU RVA7524DU-PSU

PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND
RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.

Installation must be carried out by a qualified electrician

Note:
The luminaire must be disconnected before carrying out any insulation resistance
testing. Product technical information and specification may change over time
without prior notification. For the latest technical information please visit our web
site www.robus.com or robusdirect.com

.

The

-20°C < Ta < +40°C, 220-240V ~ 50/60Hz, Class II, IP20
Light Source Type – LED
Not intended to operate in no-load mode.
Suitable for mounting on a normally flammable surface.
See website for compatible dimmer list: www.robus.com

Output load

RVA3012DU-PSU 30W Max.

RVA5012DU-PSU

RVA5024DU-PSU

RVA7512DU-PSU

RVA7524DU-PSU

30W Max.

49W Max.
49W Max.

74W Max.

74W Max.

Output

Current

2.5A Max. ≥ 0.9 86% 3 Years

4.16A Max.

2.08A Max.

6.25A Max.

Output

PF Efficiency Warranty Mass

Voltage

12V DC
24V DC ≥ 0.91.25A Max.RVA3024DU-PSU

12V DC

24V DC

12V DC

≥ 0.9
≥ 0.9
≥ 0.9

87%

87%

88%

3 Years87%

3 Years

3 Years

3 Years

3 Years

Installation

1 Ensure mains supply is switched off before commencing work.
2 Consider total power of LED strip and choose the appropriate driver code.
Connection options:

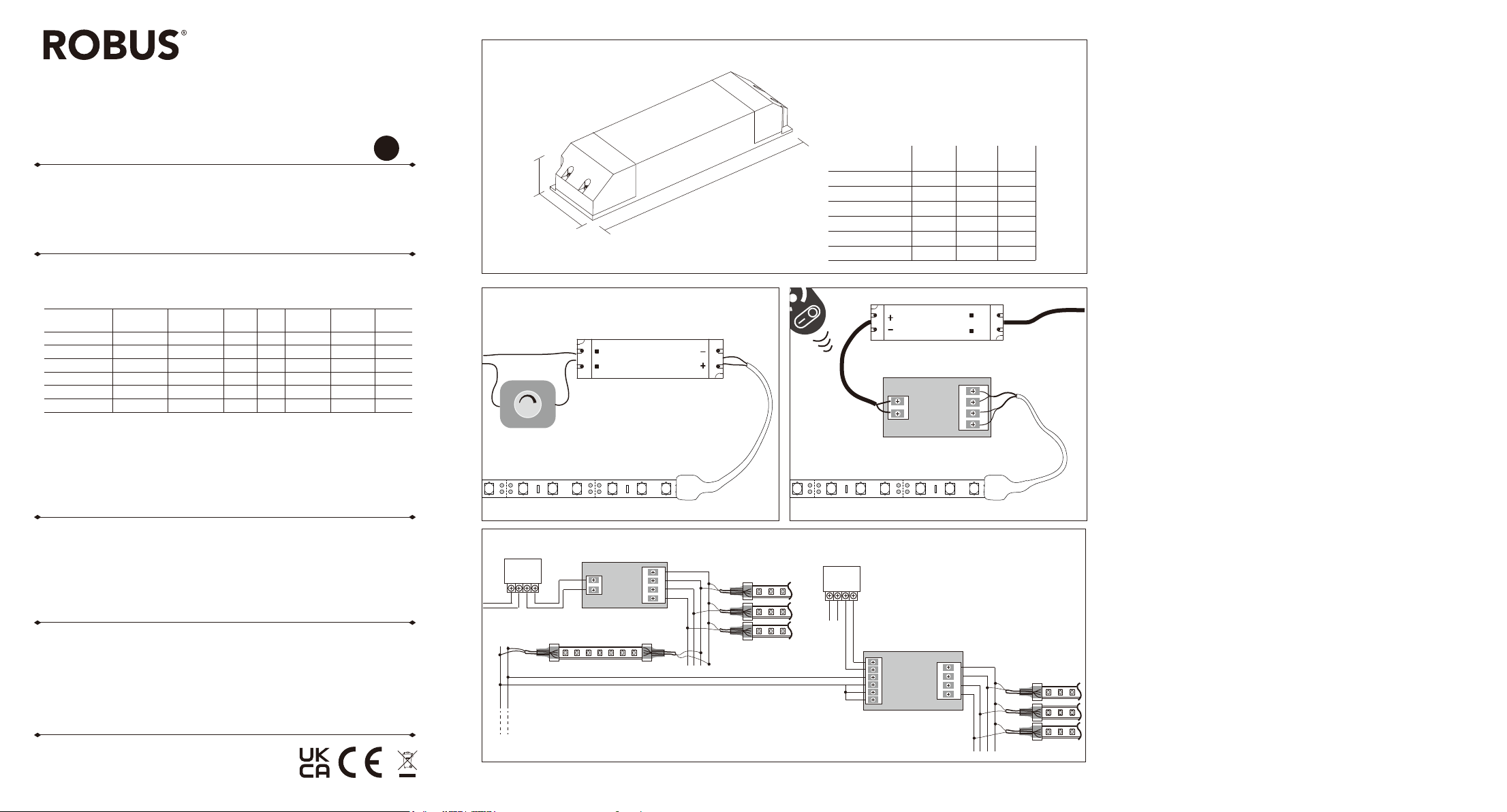

A: Connect supply to driver. Brown Live from dimmer to L and Blue
Neutral to N as per figure 2. Connect secondary cable Red V+ and
Black V- to positive and negative on LED strip.
B: In order to increase the length of LED strips, choose the Vegas
amplifier

Information for the Product user:

1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).

2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.

3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain

4. The “crossed out wheelie bin symbol” on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations

134g

130g

256g

246g

377g
377g88%24V DC ≥ 0.93.125A Max.

RVA3012DU-PSU RVA3024DU-PSU
RVA5012DU-PSU RVA5024DU-PSU

NL DE

RVA7512DU-PSU RVA7524DU-PSU

LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE
BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen
beschadigen.
Opmerkingen:
De lamp moet worden losgekoppeld voordat de isolatieweerstand wordt getest.
Technische gegevens en specificaties van dit product kunnen zonder
voorafgaande kennisgeving wijzigen. Ga voor de meest recente technische
gegevens naar onze website www.robus.com of robusdirect.com

De installatie dient te worden uitgevoerd door een elektricien

.

-20°C < Ta < +40°C, 220-240v~50/60Hz , Klasse II, IP20
Type lichtbron – LED.
Niet bedoeld om in onbelaste modus te werken.
Geschikt voor montage op een normaal ontvlambare oppervlake.
Zie website voor compatibele dimmerlijst : www.robus.com

Output load

RVA3012DU-PSU 30W Max.

RVA5012DU-PSU

RVA5024DU-PSU

RVA7512DU-PSU

RVA7524DU-PSU

30W Max.

49W Max.
49W Max.

74W Max.

74W Max.

Output

Current

2.5A Max. ≥ 0.9 86% 3 Jaar

4.16A Max.

2.08A Max.

6.25A Max.

Output

PF Rendement Garantie Massa

Voltage

12V DC
24V DC ≥ 0.91.25A Max.RVA3024DU-PSU

12V DC

24V DC

12V DC

≥ 0.9
≥ 0.9
≥ 0.9

87%

87%

88%

3 Jaar87%

3 Jaar

3 Jaar

3 Jaar

3 Jaar

134g

130g

256g

246g

377g
377g88%24V DC ≥ 0.93.125A Max.

Installatie

1. Zorgdat het lichtnetisuitgeschakeldvoordat u begint.

2. Overweeg het totale vermogen van de ledstrip en kies de juiste
stuurprogrammacode.
Aansluitingsopties:
A : Sluit de voeding aan op de driver. Brown Live van dimmer naar L en
Blue Neutral naar N volgens figuur 2. Sluit de secundaire kabel Rood
V + en Zwart V- aan op positief en negatief op de ledstrip.
B: Kies de Vegas-versterker om de lengte van LED-strips te vergroten

Informatie voor de gebruiker van het product:

1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).

2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.

3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat het
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.

4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).

RVA3012DU-PSU RVA3024DU-PSU
RVA5012DU-PSU RVA5024DU-PSU
RVA7512DU-PSU RVA7524DU-PSU

LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN,
UND BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen.
Hinweis:
Vor der Durchführung von Isolationswiderstandsprüfungen muss die Leuchte
vom Strom getrennt werden. Technische Produktinformationen und Angaben
können sich im Lauf der Zeit ohne weitere Mitteilung ändern. Besuchen Sie
unsere Webseite www.robus.com oder robusdirect.com für aktuelle technische
Informationen.

Die Installation muss von einem Elektriker vorgenommen werden

.

-20°C < UT < +40°C, 220-240V~50/60Hz , Klasse II, IP20
Lichtquellentyp – LED.
Nicht für den Betrieb im Leerlauf vorgesehen.

Kann auf normal entflammbaren Oberflächen montiert werden
Eine Liste mit kompatiblen Dimmern finden Sie aufwww.robus.com

Output load

RVA3012DU-PSU 30W Max.

RVA5012DU-PSU

RVA5024DU-PSU

RVA7512DU-PSU

RVA7524DU-PSU

30W Max.

49W Max.
49W Max.

74W Max.

74W Max.

Output

Current

2.5A Max. ≥ 0.9 86% 3 Jahr

4.16A Max.

2.08A Max.

6.25A Max.

Output

PF Wirksamkeit Garantie Masse

Voltage

12V DC
24V DC ≥ 0.91.25A Max.RVA3024DU-PSU

12V DC

24V DC

12V DC

≥ 0.9
≥ 0.9
≥ 0.9

87%

87%

88%

3 Jahr87%

3 Jahr

3 Jahr

3 Jahr

3 Jahr

134g

130g

256g

246g

377g
377g88%24V DC ≥ 0.93.125A Max.

Installation

1. Vergewissern Sie sich, dass die Stromzufuhr ausgeschaltet ist, bevor Sie
mit der Installation beginnen.

2. Berücksichtigen Sie die Gesamtleistung des LED-Streifens und wählen
Sie den passenden Treibercode.
Verbindungsoptionen:
A: Schließen Sie das Netzteil an den Treiber an. Brown Live von Dimmer
zu L und Blau Neutral zu N (siehe Abbildung 2). Schließen Sie das
Sekundärkabel Rot V + und Schwarz V- an Plus und Minus an
LED-Leiste an.
B: Um die Länge der LED-Streifen zu erhöhen, wählen Sie den
Vegas-Verstärker

Informationen für den Benutzer:

1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).

2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.

3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird

4. Das „durchgestrichene Tonnen-Symbol“ auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss

RVA3012DU-PSU RVA3024DU-PSU
RVA5012DU-PSU RVA5024DU-PSU

SL

RVA7512DU-PSU RVA7524DU-PSU

PRED MONTAŽO SKRBNO PREBERITE NAVODILA ZA UPORABO IN JIH SHRANITE

NA VARNO MESTO, SAJ JIH BOSTE POZNEJEMORDA ŠE POTREBOVALI.

! Električne naprave lahko povzročijo telesne poškodbe, smrt in materialno škodo.

Priklop sme izvesti le strokovnjak za elektrotehniko

Opomba:

Pred preizkusi izolacijske upornosti svetilko obvezno izključite. Pridržujemo si
pravico do sprememb proizvoda in tehničnih specifikacij brez predhodnega
obvestila. Za najnovejše tehnične informacije obiščite našo spletno stran

www.robus.com ali robusdirect.com.

-20°C < T
Tip svetlobnega vira – LED

< +40°C, 220-240V ~ 50/60Hz, Razred II, IP20

del

.

Ni primerno za upravljanje v načinu brez električnega naboja.
Primerno za montažo na vnetljive površine.
Seznam združljivih zatemnilnikov je na www.robus.com

moč izhoda Izhodni tok

RVA3012DU-PSU 30W Max.

RVA5012DU-PSU

RVA5024DU-PSU

RVA7512DU-PSU

RVA7524DU-PSU

30W Max.

49W Max.
49W Max.

74W Max.

74W Max.

2.5A Max. ≥ 0.9 86% 3 leto

4.16A Max.

2.08A Max.

6.25A Max.

Izhodna

LF Effizienz Garancija Masa

napetost

12V DC
24V DC ≥ 0.91.25A Max.RVA3024DU-PSU

12V DC

≥ 0.9

24V DC

≥ 0.9

12V DC

≥ 0.9

87%

87%

88%
88%24V DC ≥ 0.93.125A Max.

3 leto87%

3 leto

3 leto

3 leto

3 leto

134g

130g

256g

246g

377g

377g

Inštalacija

1 Pred začetkom dela izključite omrežno napajanje.
2 Z upoštevanjem skupne moči traku LED izberite gonilnik ustrezne kode.
Možnosti povezave:
A: Priključite napajanje na gonilnik. Rjava (faza) z zatemnilnika na L in
modra (nevtralna) na N, kot kaže slika 2. Priključite sekundarni kabel z
rdečo žico V+ in črno V- na pozitivno oziroma negativno sponko traku

LED.

B: Če želite podaljšati trakove LED, uporabite ojačevalnik Vegas.

Informacije za uporabnika:

1. Upoštevajte predpise o odstranjevanju odpadne električne in elektronske opreme –

proizvoda ni dovoljeno odstraniti med gospodinjske odpadke (OEEO s simbolom:

prekrižanim zabojnikom za odpadke na kolesih).

2. Prispevajte k varovanju okolja in omogočite reciklažo proizvoda – po koncu njegove
življenjske dobe ga predajte pristojnemu zbirnemu centru za odpadke ali vrnite

trgovcu, pri katerem ste ga kupili.

3. Ta oprema lahko vsebuje snovi, ki so v primeru malomarnega ravnanja nevarne za

zdravje in okolje. Pomembno je, da proizvod ločite od drugih gospodinjskih odpadkov
in ga predate v reciklažo (OEEO).

4. Simbol »prekrižani zabojnik za odpadke na kolesih« na proizvodu pomeni, da tega
proizvoda ni dovoljeno odstraniti med običajne gospodinjske odpadke, temveč

skladno s predpisi o OEEO.

Issue 2 221121

Page 1

VEGAS 12/24V, IP20CONDUCTEUR DE TENSION CONSTANTE,
TRIAC DIMMABLE

RVA3012DU-PSU RVA3024DU-PSU
RVA5012DU-PSU RVA5024DU-PSU

3 Année87%

3 Année

3 Année

3 Année

3 Année

FR

L’installation

134g

130g

256g

246g

377g
377g88%24V DC ≥ 0.93.125A Max.

RVA7512DU-PSU RVA7524DU-PSU

VEUILLEZ LIRE LES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION ET CONSERVEZ-LES
POUR TOUTES UTILISATIONS FUTURES.
Les produits électriques peuvent causer la mort, de graves blessures ou des dégâts matériels.

doit être effectuée par un électricien qualifié

Remarque :
Le luminaire doit être déconnecté avant d'effectuer tout test de résistance a l’isolation. Les informations
techniques et caractéristiques peuvent changer au fil du temps sans notification préalable. Pour rester
informé de ces possibles modifications, veuillez consulter le site internet www.robus.com ou
robusdirect.com.

-20°C < Ta < +40°C, 220-240V ~ 50/60Hz , Classe II, IP20
Type de source lumineuse – LED. Non destiné à fonctionner en mode sans charge.

Convient à une installation sur une surface normalement inflammable
Veuillez consulter la liste des variateurs compatibles sur : www.robus.com

Output load

RVA3012DU-PSU 30W Max.

30W Max.

RVA5012DU-PSU

RVA5024DU-PSU

RVA7512DU-PSU

RVA7524DU-PSU

49W Max.
49W Max.

74W Max.

74W Max.

Installation

1. Vérifier que l’alimentation électrique est coupée avant de commencer l’installation.

2. Considérez la puissance totale de la bande LED et choisissez le code de pilote approprié.
Options de connexion:
A: Connectez l'alimentation au pilote. Brown Live du gradateur à L et du bleu neutre à N selon la
figure 2. Connecter le câble secondaire Red V + et Black V- au positif et au négatif sur la bande
LED.
B: Pour augmenter la longueur des bandes de LED, choisissez l’amplificateur Vegas

Informations pour l’utilisateur du produit :

1. Veuillez, s’il vous plait, noter l’importance de disposer des Déchets d’Equipement Electriques et Electroniques
séparément des déchets ménagers (DEEE représenté par une poubelle barrée d’une croix).

2. Veuillez tenir compte de l’importance de votre contribution à la réutilisation et au recyclage de ce produit en
fin de vie en le retournant dans un centre de collecte de déchets des équipements électriques ou dans le
point de vente à partir duquel vous effectuez l’achat du produit de remplacement.

3. Cet équipement peut contenir des substances dangereuses pour la santé et l’environnement s’il est jeté
n’importe où. Il est important de le séparer des ordures ménagères et le recycler dans une consigne DEEE
appropriée.

4. La “poubelle barrée d’une croix” présent sur le produit indique que cet appareil ne doit pas être jeté dans les
ordures ménagères mais doit être éliminé conformément à la réglementation DEEE locale.

IT: AVVERTENZA – I dispositivi elettrici possono causare lesioni gravi o la morte o danneggiare
l’apparecchio. In caso di dubbi sull’installazione o sull’utilizzo di questo prodotto, consultare un
elettricista competente.
Assicurarsi che l’alimentazione principale sia spenta prima di effettuare interventi.
EST: HOIATUS! Elektritooted võivad põhjustada surma, raskeid vigastusi või varakahjustusi. Kui teil on
toote paigaldamisel või kasutamisel kahtlusi, küsige nõu asjatundlikult elektrikult. Enne töö alustamist
veenduge, et elektrivool oleks välja lülitatud.

SLK: UPOZORNENIE - Elektrické výrobky môžu spôsobiť smrť, vážne zranenie alebo škodu na
majetku. Ak máte akékoľvek pochybnosti o inštalácii tohto výrobku, poraďte sa s kvalifikovaným
elektrikárom. Pred začatím práce skontrolujte, že je hlavný zdroj

.

Output

Current

2.5A Max. ≥ 0.9 86% 3 Année

4.16A Max.

2.08A Max.

6.25A Max.

Output

Voltage

12V DC
24V DC ≥ 0.91.25A Max.RVA3024DU-PSU

12V DC

24V DC

12V DC

PF Efficacité Garantie Masse

87%

≥ 0.9

87%

≥ 0.9

88%

≥ 0.9

D

W

220-240V
~50/60HZ

Dimmer

CTRL & AMP

Driver

N

L

DC+

DC-

CRTL

L

RVA3012DU-PSU

L

RVA3024DU-PSU

RVA5012DU-PSU

RVA5024DU-PSU

RVA7512DU-PSU

RVA7524DU-PSU

158mm 46mm 18mm

158mm 46mm 18mm

177mm 58mm 22mm

177mm 58mm 22mm

170mm 56mm 31mm

170mm 56mm 31mm

W D

1

L

N

CRTL

DC+

DC-

2

V +

_

V

_

V

_

V

3

Driver

DC+
DC­V+
W/CH1
C/CH2

W/CH1

C/CH2

V +

_

V

_

V

_

V

V+

AMP

L.E.D lighting & Electrical Distribution Group UC

IRE: Nangor Road, Dublin 12, D12 E7VP, Ireland
UK: Bracknell Enterprise & Innovation Hub, Ocean
House, 12th Floor, The Ring, Bracknell,
Berkshire RG12 1AX, UK

Tel: [phone]
Fax: [phone]

Email: [e-mail]
Website: www.robus.com

4

Page 2
