Robus RATR0113060-01 Installation Instructions

TRIUMPH ACTIVATE 6/8/11W FIRE RATED
DIMMABLE LED MAINS DOWNLIGHT,
3000K/4000K

RATR6P03038-01,
RATR6P04038-01

RATR8P03038-01,
RATR8P04038-01

RATR0113060-01,
RATR0114060-01

EN

TRIUMPH ACTIVATE 6/8/11W BRANDVEILIGE
DIMBARE LEDSPOT OP NETSTROOM,
3000K /4000K

RATR6P03038-01,
RATR6P04038-01

RATR8P03038-01,
RATR8P04038-01

RATR0113060-01,
RATR0114060-01

NL

TRIUMPH ACTIVATE 6/8/11W DIMMBARES LED-NETZ
MIT BRANDSCHUTZ DECKENLEUCHTE, 3000K/4000K

RATR6P03038-01,
RATR6P04038-01

RATR8P03038-01,
RATR8P04038-01

RATR0113060-01,
RATR0114060-01

DE

PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION
AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
If in any doubt about the installation or use of this product, consult a
competent electrician
Note:
Product technical information and specification may change over time
without prior notification. For the latest technical information please
visit our web site www.ledgrouprobus.com or robusdirect.com

-20°C <Ta< 45°C, 220V-240V ~ 50Hz, Class I, IP65
Dimmable by Triac Rotary Dimmer(See web site for dimmer compatibility list)
Suitable for mounting on normally flammable surface

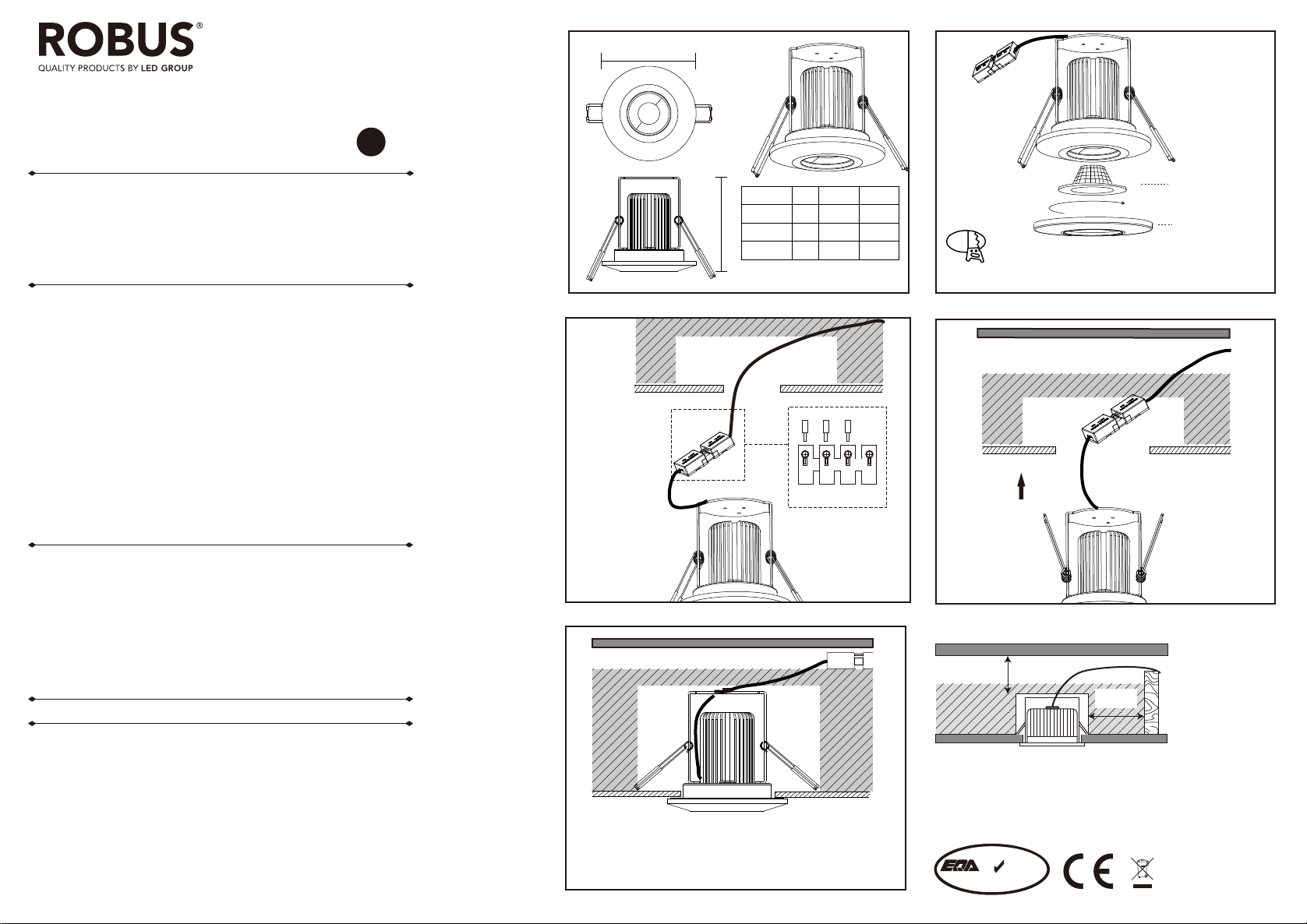

Installation

1. Ensure mains supply is switched off before commencing work

2. It is possible to change twist and lock trims to a different colour (polished
chrome or brushed chrome)

3. If required change to 60° lens (remove trim and release clips to change
lens)

4. Before cutting, ensure that the hole does not impinge on joists, pipe
work, cables or other building services

5. This luminaire requires a round hole Ø70mm to be cut into the ceiling for
correct installation. Connect AC power supply cable to the terminals of
Swift connector. Brown/ Live to LS and Neutral/ Blue to N and Earth/
Green Yellow

6. The connector is supplied with 4 terminals. The 4th LP terminal can be
used as common or as permanent live

7. Hold retention spring vertically against heat sink, push fitting through the
cut-out until the springs come down on the upper side of the plaster
board. Ensure that the fitting is secure and the bezel is tight against the
ceiling

Information for the Product user:

1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).

2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.

3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain

4. The “crossed out wheelie bin symbol” on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations

The Installation must be carried out by a qualified electrician

Issue 1 071215

LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN
HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of
eigendommen beschadigen. Als u twijfelt over de installatie of het
gebruik van dit product, raadpleeg dan een erkende elektricien
Opmerkingen:
Technische gegevens en specificaties van dit product kunnen zonder
voorafgaande kennisgeving wijzigen. Ga voor de meest recente
technische gegevens naar onze website www.ledgrouprobus.com of
robusdirect.com

-20°C< Ta< 45°C, 220V-240V ~ 50Hz, Klasse I, IP65
Dimbaar met de Trailing Edge Rotary Dimmer
(Raadpleeg de website voor compatibiliteitslijst van dimmers)
Geschikt voor montage op normaal ontvlambaar oppervlak

Installatie

1. Zorg ervoor dat de stroomvoorziening van het lichtnet uitgeschakeld is
voordat u begint met de werken

2. De armatuurranden met draaivergrendeling zijn verkrijgbaar in een
andere kleur (gepolijst of geborsteld chroom)

3. Wijzig indien nodig de lens naar een 60° uitvoering (rand verwijderen en
de clips openzetten om de lens te veranderen)

4. Controleer voordat u gaat zagen of er geen hindernissen in de weg zitten
zoals dwarsbalken, leidingen, kabels of andere nutsvoorzieningen

5. Voor deze armatuur moet in het plafond een rond gat van Ø 70 mm
worden uitgezaagd. Sluit de AC stroomtoevoerkabel aan op het
klemmenblok van de Swift connector. Bruin/spanning naar LS en
Neutraal/Blauw naar N en Aarding/ Groen-Geel

6. De connector is voorzien van 4 klemmen. De 4de klem (LP) kan worden
gebruikt als gemeenschappelijke of permanente spanning

7. Houd de spanveer verticaal tegen het koellichaam, duw de fitting door de
uitsparing tot de veren op de bovenzijde van de gipsplaat neerkomen.
Zorg ervoor dat de [plafond]fitting goed vastzit en dat de ring goed tegen
het plafond aansluit

Informatie voor de gebruiker van het product:

1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).

2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.

3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat ze
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.

4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).

De installatie dient te worden uitgevoerd door een elektricien

LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN,
UND BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen. Bei Zweifeln hinsichtlich der Installation oder des Gebrauchs
konsultieren Sie einen qualifizierten Elektriker.
Hinweis:
Technische Produktinformationen und Angaben können sich im Lauf der
Zeit ohne weitere Mitteilung ändern. Besuchen Sie unsere Webseite
www.ledgrouprobus.com oder robusdirect.com für aktuelle technische
Informationen.

-20°C< Ta< 45°C, 220V-240V ~ 50Hz, Klasse I, IP65
Dimmbar durch den Dreh-Phasenabschnitt-Dimmer (Siehe Webseite für die
Dimmer-Kompatibilitätsliste)
Kann auf normal entflammbaren Oberflächen montiert werden

Installation

1. Vergewissern Sie sich, dass das Versorgungsnetz ausgeschaltet ist, bevor
Sie mit der Montage beginnen.

2. Die Farbe der Verriegelungsleisten kann geändert werden (poliertes oder
gebürstetes Chrom).

3. Falls nötig, wechseln Sie zu einer 60°-Linse (entfernen Sie die Leiste und
lösen Sie die Verschlüsse, um die Linse zu wechseln).

4. Vergewissern Sie sich vor dem Schneiden, dass das Loch nicht mit
Verbindungen, Rohr- und Kabelleitungen oder anderer Haustechnik in
Kontakt ist.

5. Diese Leuchte benötigt ein in die Decke gebohrtes rundes Loch von
Ø70mm für eine korrekte Installation. Schließen Sie das mitgelieferte
Versorgungskabel an das Wechselstromnetz oder direkt an die Klemmen
des Swift-Anschlusses an. Brown/Live zu LS und Neutral/Blau zu
Erde/Grün-Gelb.

6. Der Anschluss ist mit 4 Klemmen ausgestattet. Die vierte LP-Klemme kann
als gewöhnliches oder dauerhaftes Live verwendet werden.

7. Halten Sie die Haltefeder vertikal gegen den Kühlkörper, drücken Sie das
Anschlussstück durch das Loch bis sich die Feder auf der anderen Seite
des Gipskartons befindet. Vergewissern Sie sich, dass das Anschlussstück
sicher und die Blende fest an der Decke montiert sind.

Informationen für den Benutzer:

1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).

2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.

3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird

4. Das „durchgestrichene Tonnen-Symbol“ auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss

Die Installation muss von einem Elektriker vorgenommen werden

Page 1

PLAFONNIER ENCASTRÉ LED TRIUMPH
ACTIVATE ANTI-FEU 6/8/11W, 3000K/4000K

RATR6P03038-01,
RATR6P04038-01

RATR8P03038-01,
RATR8P04038-01

RATR0113060-01,
RATR0114060-01

D

FR

VEUILLEZ LIRE LES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION ET
CONSERVEZ-LES POUR TOUTES UTILISATIONS FUTURES.
Les produits électriques peuvent causer la mort, de graves blessures ou des dégâts matériels.
Si vous avez des doutes sur l’installation ou sur l’utilisation de ce produit, veuillez consulter un
électricien compétent.
Remarque :
Les informations techniques et caractéristiques peuvent changer au fil du temps sans
notification préalable. Pour rester informé de ces possibles modifications, veuillez consulter le
site internet www.ledgrouprobus.com ou robusdirect.com.

-20°C <Ta< 45°C, 220V-240V ~ 50Hz, Class I, IP65
Dimmablepar dimmer rotatif électronique à coupure de phase (TrailingEdge Rotary Dimmer)
(Veuillez consulter la liste des dimmers compatibles sur notre site web)
Convient à une installation sur une surface normalement inflammable

Installation

1. Veuillez-vous assurer que l’alimentation est coupée avant de commencer.

2. Il est possible de changer la collerette à verrou tournant (Twist and Lock) en
différentes couleurs (Chrome brossé ou chrome poli)

3. Si vous souhaitez remplacer la lentille par une lentille 60° (retirez la collerette et
libérez les clips pour changer la lentille)

4. Avant de découper, assurez-vous que cela ne risque pas d’endommager des câbles
électriques, des tuyaux etc..

5. Ce luminaire a besoin d’un trou de Ø70mm coupé dans le plafond pour une
installation correcte. Branchez l’alimentation aux bornes du connecteur SWIFT.
Marron/Phase à LS et Neutre/ Bleu à N et Terre/Vert, Jaune.

6. Le connecteur est fourni avec 4 bornes. La quatrième borne peut être utilisée de
façoncommune ou permanente.

7. Retenez les clips verticalement contre le dissipateur de chaleur, poussez le luminaire
dans l’endroit prédécoupé jusqu’à ce que les clips retombent sur la face supérieure de
la plaque de plâtre. Assurez-vous que le luminaire et la collerette soient bien serrés
contre le plafond.

Informations pour l’utilisateur du produit :

1. Veuillez, s’il vous plait, noter l’importance de disposer des Déchets d’Equipement Electriques
et Electroniques séparément des déchets ménagers (DEEE représenté par une poubelle
barrée d’une croix).

2. Veuillez tenir compte de l’importance de votre contribution à la réutilisation et au recyclage de
ce produit en fin de vie en le retournant dans un centre de collecte de déchets des
équipements électriques ou dans le point de vente à partir duquel vous effectuez l’achat du
produit de remplacement.

3. Cet équipement peut contenir des substances dangereuses pour la santé et l’environnement
s’il est jeté n’importe où. Il est important de le séparer des ordures ménagères et le recycler
dans une consigne DEEE appropriée.

4. La “poubelle barrée d’une croix” présent sur le produit indique que cet appareil ne doit pas être
jeté dans les ordures ménagères mais doit être éliminé conformément à la réglementation
DEEE locale.

L’installation doit être effectuée par un électricien qualié

H

RATR6P

RATR8P

RATR011

D (mm)

Ø91.56W

8W

Ø91.5

Ø91.5

11W

LS E LPN

H (mm)

73

95

110

RATRLENS60

RATRTRIM

Ø70mm

1

3

2

4

>15mm

>25mm

IT: AVVERTENZA – I dispositivi elettrici possono causare lesioni gravi o la morte o
danneggiare l’apparecchio. In caso di dubbi sull’installazione o sull’utilizzo di questo
prodotto, consultare un elettricista competente.
Assicurarsi che l’alimentazione principale sia spenta prima di effettuare interventi.

EST: HOIATUS! Elektritooted võivad põhjustada surma, raskeid vigastusi või
varakahjustusi. Kui teil on toote paigaldamisel või kasutamisel kahtlusi, küsige nõu
asjatundlikult elektrikult. Enne töö alustamist veenduge, et elektrivool oleks välja lülitatud.

SLK: UPOZORNENIE - Elektrické výrobky môžu spôsobiť smrť, vážne zranenie alebo
škodu na majetku. Ak máte akékoľvek pochybnosti o inštalácii tohto výrobku, poraďte sa
s kvalifikovaným elektrikárom. Pred začatím práce skontrolujte, že je hlavný zdroj

LED Group
Western Retail Park
Nangor Road
Dublin 12
Ireland

ISO 9001:2008

5

QUAL IT Y ASSU RED C OMPA NY

Tel: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.ledgrouprobus.ie

Page 2
