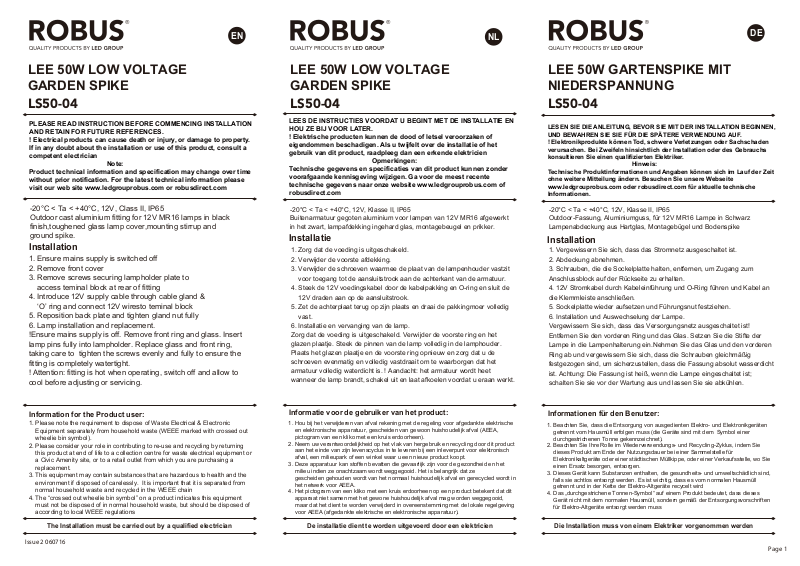

Robus LS50-04 Installation Instructions

EN

NL

DE

LEE 50W LOW VOLTAGE
GARDEN SPIKE

LS50-04

PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION
AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
If in any doubt about the installation or use of this product, consult a
competent electrician
Note:
Product technical information and specification may change over time
without prior notification. For the latest technical information please
visit our web site www.ledgrouprobus.com or robusdirect.com

-20°C < Ta < +40°C, 12V, Class II, IP65
Outdoor cast aluminium fitting for 12V MR16 lamps in black
finish,toughened glass lamp cover,mounting stirrup and
ground spike.

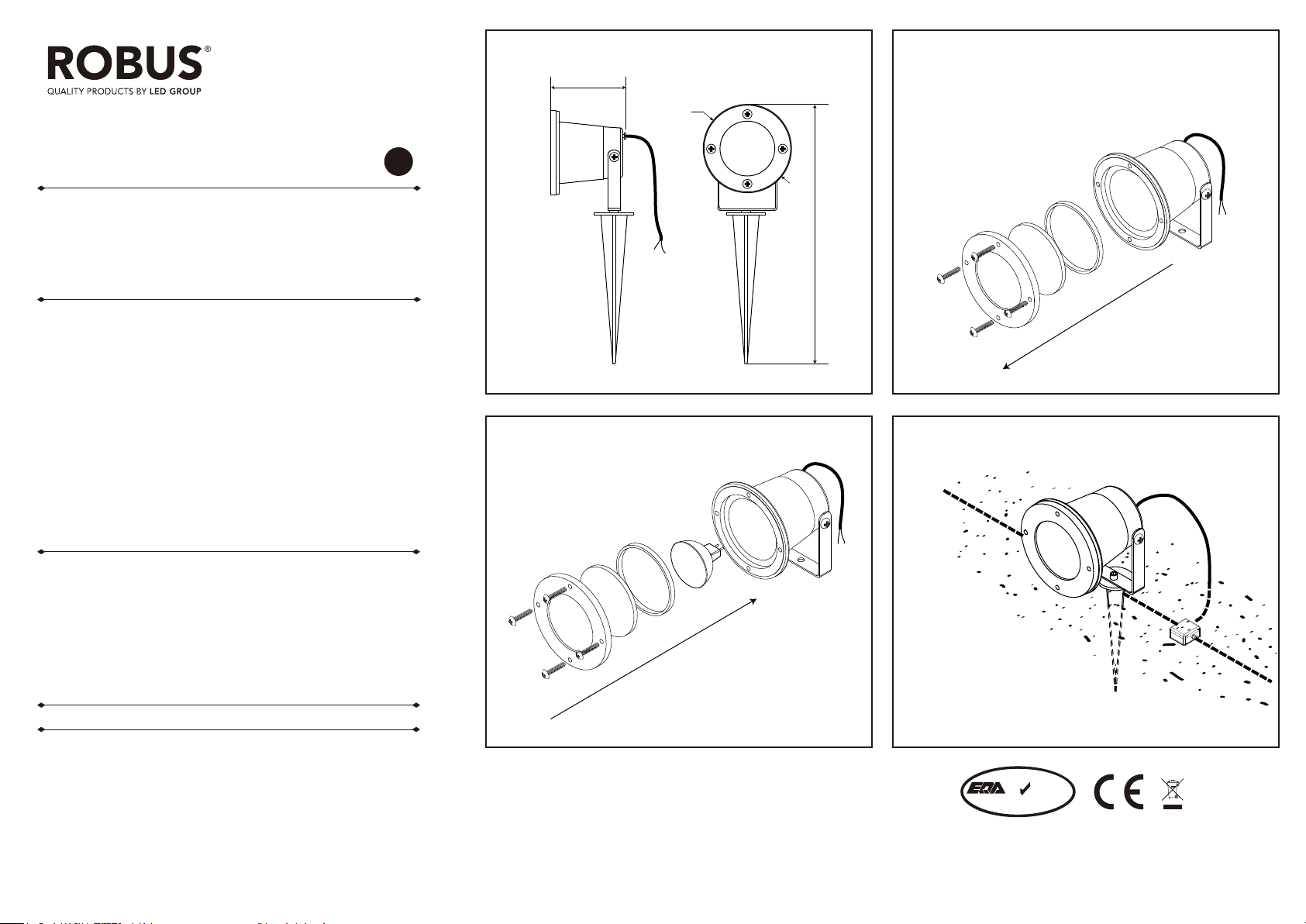

Installation

1. Ensure mains supply is switched off

2. Remove front cover

3. Remove screws securing lampholder plate to
access teminal block at rear of fitting

4. Introduce 12V supply cable through cable gland &
‘O’ ring and connect 12V wiresto teminal block

5. Reposition back plate and tighten gland nut fully

6. Lamp installation and replacement.
!Ensure mains supply is off. Remove front ring and glass. Insert
lamp pins fully into lampholder. Replace glass and front ring,
taking care to tighten the screws evenly and fully to ensure the
fitting is completely watertight.
! Attention: fitting is hot when operating, switch off and allow to
cool before adjusting or servicing.

LEE 50W LOW VOLTAGE
GARDEN SPIKE

LS50-04

LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN
HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of
eigendommen beschadigen. Als u twijfelt over de installatie of het
gebruik van dit product, raadpleeg dan een erkende elektricien
Opmerkingen:
Technische gegevens en specificaties van dit product kunnen zonder
voorafgaande kennisgeving wijzigen. Ga voor de meest recente
technische gegevens naar onze website www.ledgrouprobus.com of
robusdirect.com

-20°C < Ta < +40°C, 12V, Klasse II, IP65
Buitenarmatuur gegoten aluminium voor lampen van 12V MR16 afgewerkt
in het zwart, lampafdekking ingehard glas, montagebeugel en prikker.

Installatie

1. Zorg dat de voeding is uitgeschakeld.

2. Verwijder de voorste afdekking.

3. Verwijder de schroeven waarmee de plaat van de lampenhouder vastzit
voor toegang tot de aansluitstrook aan de achterkant van de armatuur.

4. Steek de 12V voedingskabel door de kabelpakking en O-ring en sluit de
12V draden aan op de aansluitstrook.

5. Zet de achterplaat terug op zijn plaats en draai de pakkingmoer volledig
vast.

6. Installatie en vervanging van de lamp.
Zorg dat de voeding is uitgeschakeld. Verwijder de voorste ring en het
glazen plaatje. Steek de pinnen van de lamp volledig in de lamphouder.
Plaats het glazen plaatje en de voorste ring opnieuw en zorg dat u de
schroeven evenmatig en volledig vastdraait om te waarborgen dat het
armatuur volledig waterdicht is. ! Aandacht: het armatuur wordt heet
wanneer de lamp brandt, schakel uit en laat afkoelen voordat u eraan werkt.

LEE 50W GARTENSPIKE MIT
NIEDERSPANNUNG

LS50-04

LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN,
UND BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen. Bei Zweifeln hinsichtlich der Installation oder des Gebrauchs
konsultieren Sie einen qualifizierten Elektriker.
Hinweis:
Technische Produktinformationen und Angaben können sich im Lauf der Zeit
ohne weitere Mitteilung ändern. Besuchen Sie unsere Webseite
www.ledgrouprobus.com oder robusdirect.com für aktuelle technische
Informationen.

-20°C < Ta < +40°C, 12V, Klasse II, IP65
Outdoor-Fassung, Aluminiumguss, für 12V MR16 Lampe in Schwarz
Lampenabdeckung aus Hartglas, Montagebügel und Bodenspike

Installation

1. Vergewissern Sie sich, dass das Stromnetz ausgeschaltet ist.

2. Abdeckung abnehmen.

3. Schrauben, die die Sockelplatte halten, entfernen, um Zugang zum
Anschlussblock auf der Rückseite zu erhalten.

4. 12V Stromkabel durch Kabeleinführung und O-Ring führen und Kabel an
die Klemmleiste anschließen.

5. Sockelplatte wieder aufsetzen und Führungsnut festziehen.

6. Installation und Auswechselung der Lampe.
Vergewissern Sie sich, dass das Versorgungsnetz ausgeschaltet ist!
Entfernen Sie den vorderen Ring und das Glas. Setzen Sie die Stifte der
Lampe in die Lampenhalterung ein.Nehmen Sie das Glas und den vorderen
Ring ab und vergewissern Sie sich, dass die Schrauben gleichmäßig
festgezogen sind, um sicherzustellen, dass die Fassung absolut wasserdicht
ist. Achtung: Die Fassung ist heiß, wenn die Lampe eingeschaltet ist;
schalten Sie sie vor der Wartung aus und lassen Sie sie abkühlen.

Information for the Product user:

1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).

2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.

3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain

4. The “crossed out wheelie bin symbol” on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations

The Installation must be carried out by a qualified electrician

Issue 2 060716

Informatie voor de gebruiker van het product:

1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).

2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.

3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat ze
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.

4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).

De installatie dient te worden uitgevoerd door een elektricien

Informationen für den Benutzer:

1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).

2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.

3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird

4. Das „durchgestrichene Tonnen-Symbol“ auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss

Die Installation muss von einem Elektriker vorgenommen werden

Page 1

95mm

ÉCLAIRAGE DE JARDIN SUR
PIQUET LEE À BASSE TENSION 50W

LS50-04

VEUILLEZ LIRE LES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION ET
CONSERVEZ-LES POUR TOUTES UTILISATIONS FUTURES.
Les produits électriques peuvent causer la mort, de graves blessures ou des dégâts matériels.
Si vous avez des doutes sur l’installation ou sur l’utilisation de ce produit, veuillez consulter un
électricien compétent.
Remarque :
Les informations techniques et caractéristiques peuvent changer au fil du temps sans
notification préalable. Pour rester informé de ces possibles modifications, veuillez consulter le
site internet www.ledgrouprobus.com ou robusdirect.com.

-20°C < Ta < +40°C, 12V, Classe II, IP65
Luminaire extérieur en aluminium coulé sous pression pour ampoules MR16 12V, noir,
partie supérieure en verre trempé, étrier de montage et piquet pour sol.

Installation

1. S’assurer que l’alimentation secteur soit coupée.

2. Retirer la façade.

3. Retirer les vis qui sécurisent la plaque pour la douilleafin d’accéder à la borne située
à l’arrière du luminaire.

4. Introduire un câble d’alimentation de 12V par le presse-étoupe et le joint torique et
connecter lecâble 12V à la borne.

5. Remettre la plaque pour ladouille en place et serrer la bague du presse-étoupe
Veuillez-vous assurer que l’alimentation est coupée. Enlevez le verre et le joint. Insérez
l’ampoule dans son support. Replacez le verre et le joint, faites attention de bien serrer
les vis et assurez-vous que le luminaire est complètement étanche.
Attention: Le luminaire est chaud quand il fonctionne, débranchez-le et attendez qu’il se
refroidisse avant le réglage ou l’entretien.

Informations pour l’utilisateur du produit :

1. Veuillez, s’il vous plait, noter l’importance de disposer des Déchets d’Equipement Electriques
et Electroniques séparément des déchets ménagers (DEEE représenté par une poubelle
barrée d’une croix).

2. Veuillez tenir compte de l’importance de votre contribution à la réutilisation et au recyclage de
ce produit en fin de vie en le retournant dans un centre de collecte de déchets des
équipements électriques ou dans le point de vente à partir duquel vous effectuez l’achat du
produit de remplacement.

3. Cet équipement peut contenir des substances dangereuses pour la santé et l’environnement
s’il est jeté n’importe où. Il est important de le séparer des ordures ménagères et le recycler
dans une consigne DEEE appropriée.

4. La “poubelle barrée d’une croix” présent sur le produit indique que cet appareil ne doit pas être
jeté dans les ordures ménagères mais doit être éliminé conformément à la réglementation
DEEE locale.

L’installation doit être effectuée par un électricien qualié

IT: AVVERTENZA – I dispositivi elettrici possono causare lesioni gravi o la morte o
danneggiare l’apparecchio. In caso di dubbi sull’installazione o sull’utilizzo di questo
prodotto, consultare un elettricista competente.
Assicurarsi che l’alimentazione principale sia spenta prima di effettuare interventi.

EST: HOIATUS! Elektritooted võivad põhjustada surma, raskeid vigastusi või
varakahjustusi. Kui teil on toote paigaldamisel või kasutamisel kahtlusi, küsige nõu
asjatundlikult elektrikult. Enne töö alustamist veenduge, et elektrivool oleks välja lülitatud.

SLK: UPOZORNENIE - Elektrické výrobky môžu spôsobiť smrť, vážne zranenie alebo
škodu na majetku. Ak máte akékoľvek pochybnosti o inštalácii tohto výrobku, poraďte sa
s kvalifikovaným elektrikárom. Pred začatím práce skontrolujte, že je hlavný zdroj

FR

LED Group
Western Retail Park
Nangor Road
Dublin 12
Ireland

Tel: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.ledgrouprobus.com

98mm
dia.

280mm

1 2

12V
INPUT.

To next

3 4
