RoboStar T80 Pro User Manual

TESLA RoboStar T80 Pro
Vážený zákazníku, děkujeme, že jste si vybral TESLA RoboStar T80 Pro.
Před použitím robotického vysavače si prosím důkladně pročtěte pravidla bezpečného používání a dodržujte všechna běžná bezpečnostní pravidla.
před použitím si důkladně pročtěte celý návod k použití tento uživatelský návod si uschovejte dodržujte pravidla uvedená v tomto návodu, pro snížení rizika poškození
robotického vysavače nebo pro případ vašeho zranění
DŮLEŽITÉ BEZPEČNOSTÍ UPOZORNĚNÍ
Tento přístroj je složité elektromechanické zařízení, věnujte prosím pozornost těmto pokynům:
Přístroj je určen pouze pro vnitřní použití při pokojové teplotě (max. 40°C). Používejte vysavač co nejčastěji pro maximální úklidový čisticí efekt. Před použitím se ujistěte, že je zásobník na prach a filtr správně nainstalován. K nabíjení používejte pouze příslušenství dodávané výrobcem robotického vysavače. Použití
neoriginálního příslušenství může vést k poškození robotického vysavače, zásahu elektrickým proudem nebo i požáru.
Nedotýkejte se částí, které jsou připojeny do elektrické sítě, pokud máte mokré ruce. Nenechávejte přístroj bez dozoru v přítomnosti dětí, nepoužívejte jej v místosti kde spí malé
dítě.
Nedovolte používat robotický vysavač dětem a to ani za dohledu dospělé osoby. Používejte pouze originální příslušenství, které je určeno k tomuto modelu. Nesedejte si na robotický vysavač, ani na něj nepokládejte jiné předměty. Nepoužívejte přístroj, pokud je poškozen přívodní elektrický kabel. Neotevírejte a neopravujte přístroj, vystavujete se tak nebezpečí poranění elektrickým proudem
a ztrátě záruky.
Nepoužívejte přístroj, pokud máte mokré ruce nebo nohy. Uchovávejte jej z dosahu hořlavých a těkavých látek. Nepoužívejte jej v blízkosti předmětů s vodou, která by jej mohla poškodit, např. převržením
nádoby s vodou.
Nemyjte vysavač vodou. Nepoužívejte přístroj na mokré nebo vlhké podlaze. Zabraňte působení sálavého tepla na plastový povrch přístroje. Nepoužívejte přístroj v příliš teplém, prašném nebo vlhkém prostředí. Nevysávejte tekutiny, hořící cigarety, střepy a ostré předměty, zápalky a jiné hořlavé látky,
mouku, cement, omítku, větší kusy papíru, plastové sáčky nebo jiné předměty, které mohou vysavač poškodit.
Při vysávání může dojít k nabití elektrostatickým nábojem, který může být uživateli nebezpečný.
Informujte o používání vysavače také spolubydlící pro případ zabránění zranění.
1
Přední nárazník
7
Levé a pravé pojezdové kolo
2
LCD displej
8
Centrální čisticí jednotka
3
Ovládácí tlačítka
9
Senzory vzdálenosti
4
Tlačítko pro otevření zásobníku
10
Středové kolečko se senzorem vzdálenosti
5
Nabíjecí konektory
11
Levý a pravý čisticí kartáč
6
Kryt baterie
12
Zásobník na nečistoty/vodu
1
Napájecí konektor
2
Vypínací/zapínací tlačítko
Nepoužívejte robotický vysavač, pokud je jeho sběrný koš plný. Výrobce a dovozce do Evropské Unie neodpovídá za škody způsobené provozem přístroje jako
např. poranění, opaření, požár, zranění, znehodnocení dalších věcí apod.
OBSAH BALENÍ
Zkontrolujte pečlivě, že jste vybalili všechno dodávané příslušenství, doporučujeme vám ponechat si během záruční doby originální papírovou krabici, uživatelský manuál a balicí materiál.
POPIS

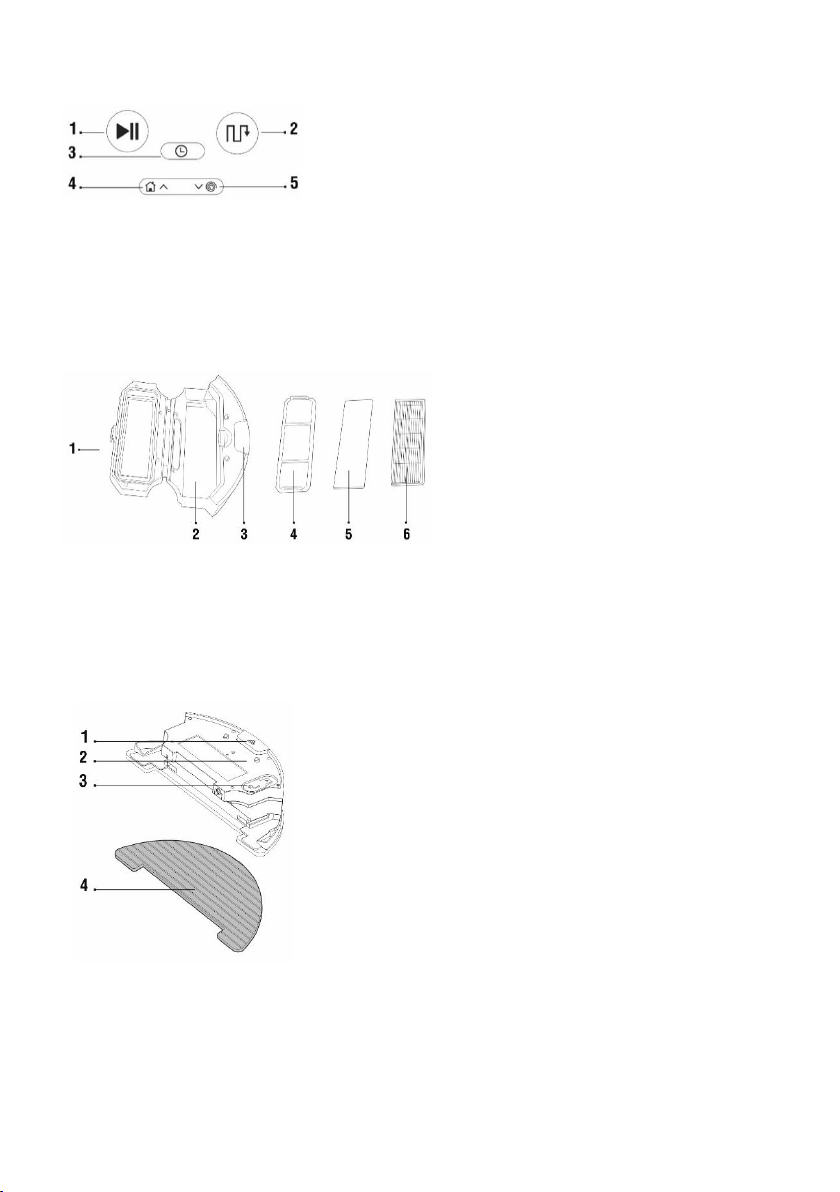

Ovládací tlačítka na horním panelu vysavače
1
AUTOmatický úklid
4
Návrat do nabíjecí základny/Zvýšení hodnoty
2
SMART úklid
5
Kruhový úklid/Snížení hodnoty
3
Plánovaný úklid
1
Uzávěr nádoby
4
Primární filtr
2
Zásobník na nečistotu
5
Bavlněný filtr
3
Tlačítko pro otevření nádoby
6
HEPA filtr
1
Tlačítko pro vyjmutí nádoby z vysavače
2
Zásobník na vodu
3
Gumový uzávěr
4
Mopovací tkanina
Nádoba na nečistoty
Nádoba na vodu

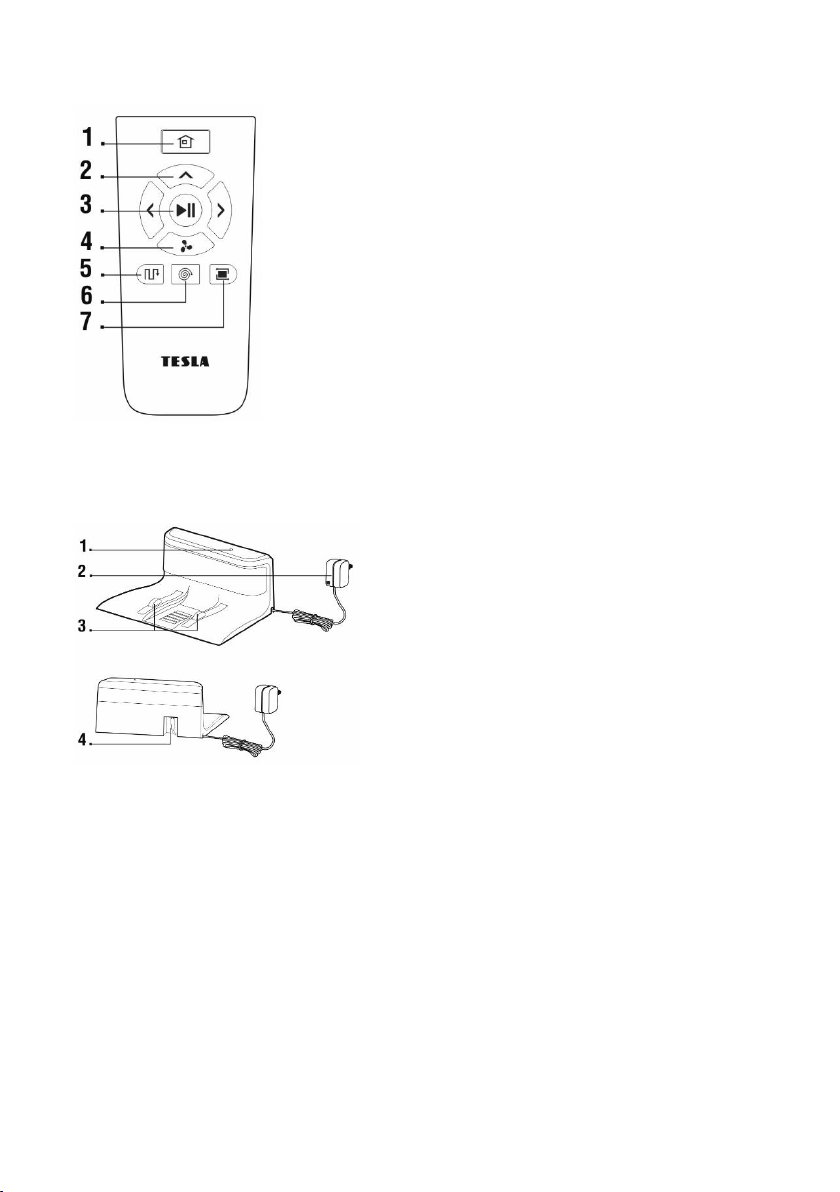

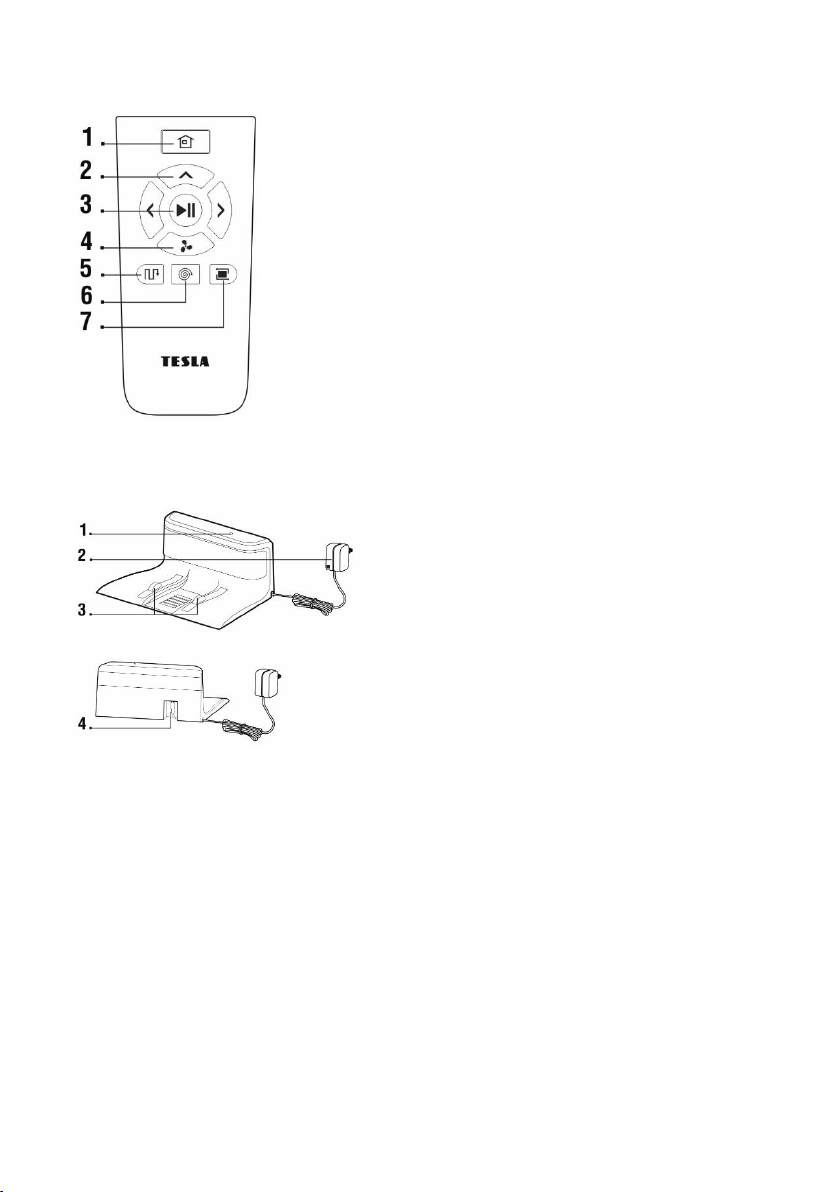

Dálkové ovládání
1
Návrat do nabíjecí základny
2
Směrové tlačítko pro pohyb přístroje
3
Spuštění AUTO úklidu/Zastavení
4
TURBO úklid
5
SMART úklid
6
Kruhový úklid
7
Obvodový úklid
1
Indikátor napájení
2
230 V napájecí zdroj
3
Nabíjecí kontakty
4
Vstup pro nabíjecí konektor
Nabíjecí základna
PRVNÍ ÚKLID
Odstraňte v místnostech všechny překážky, které mohou zabránit efektivní uklizení Odstraňte také předměty, které může provoz robotického vysavače poškodit. Koberec je potřeba při vytírání zajistit tak, aby na něj robot během úklidu nenajel. Pokud je na
vysavači nainstalován mopovací modul se zásobníkem na vodu, mohlo by dojít k přerušení úklidu, případně nežádoucímu promočení koberce.
Přímé sluneční světlo může způsobit sníženou citlivost infračervených snímačů vysavače,
zabraňte prosím jeho přímému svitu.
Černý nábytek nemusí být správně detekován vzhledem k fyzikální povaze infračervených
snímačů. Může proto dojít k mírnému nárazu, který bude utlumen předním nárazníkem.

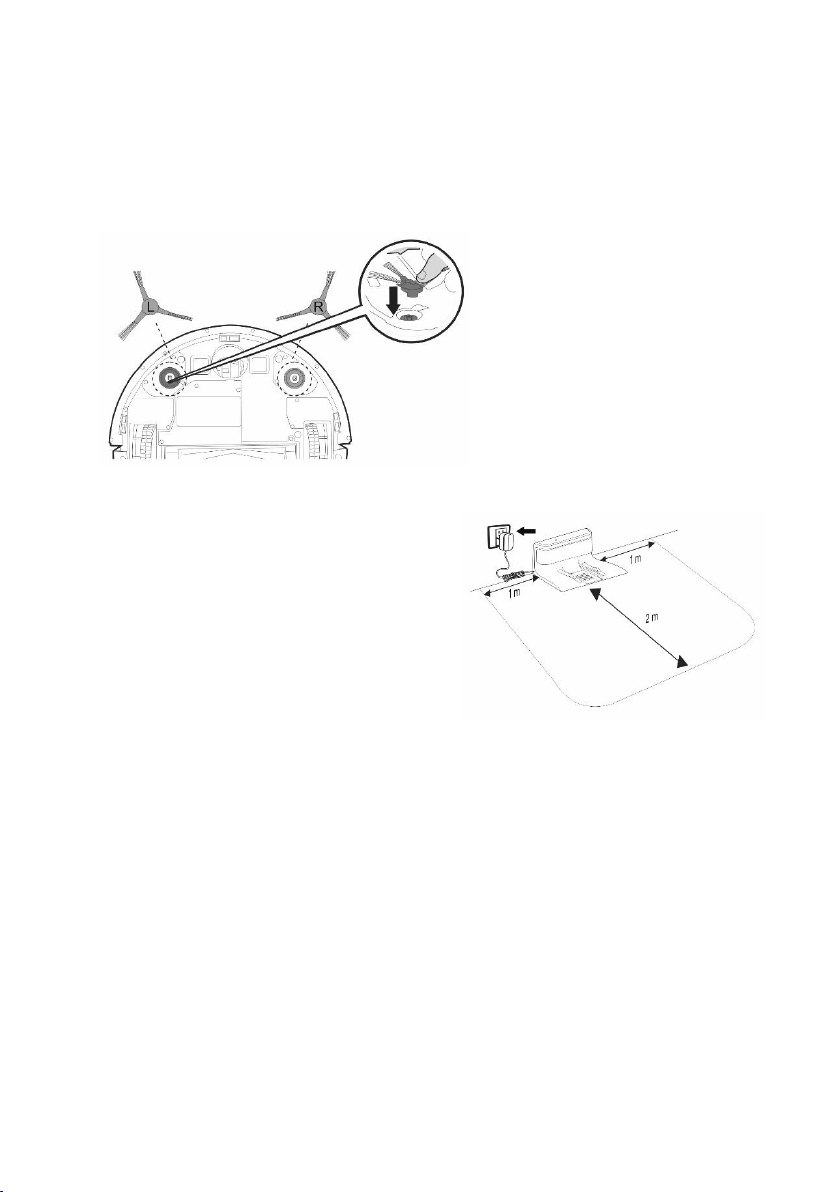

REŽIM ÚKLIDU - AUTOMATICKÝ ÚKLID

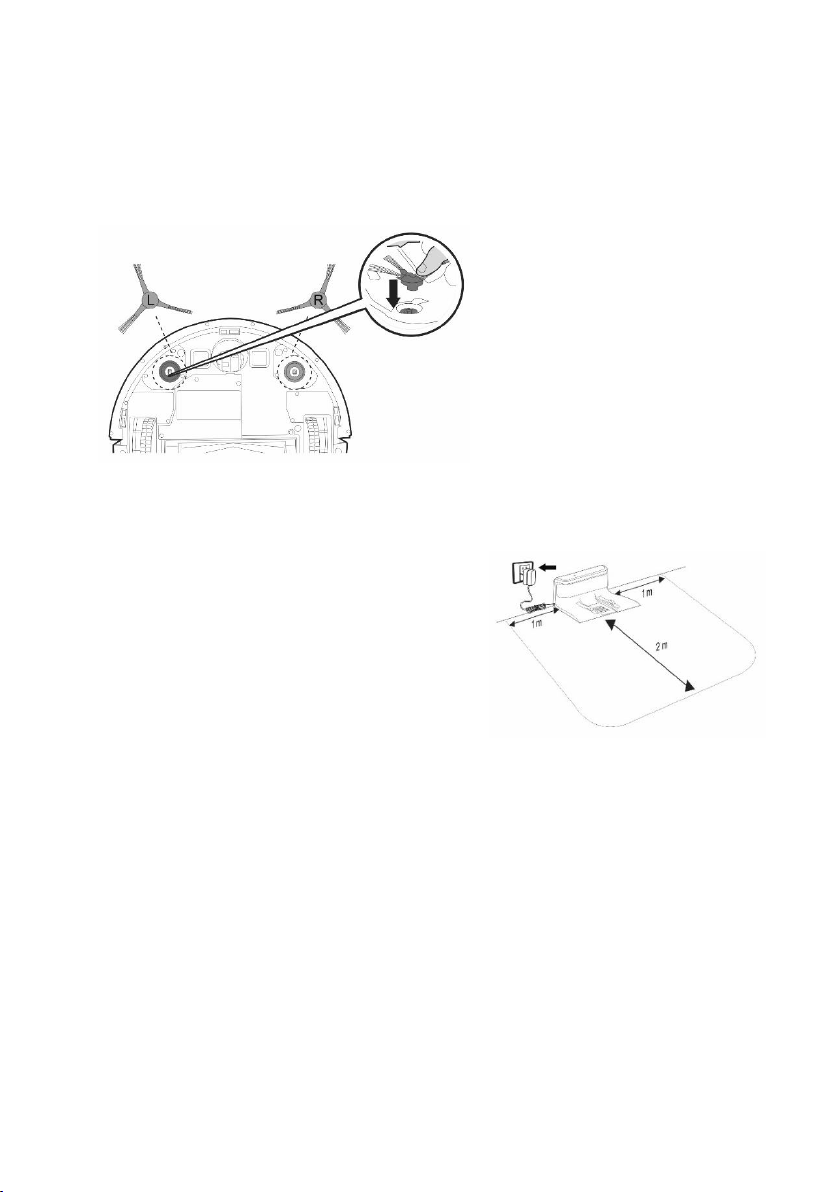

Před přední stranou nesmí být žádné překážky do vzdálenosti 2 metrů, po stranách do vzdálenosti 1
metr.
Podmínkou je rovný povrch, doporučujeme stanici přilepit ke stěně nebo podlaze oboustrannou lepicí páskou, aby se pevně zafixovala její poloha. Napájecí kabel umístěte tak, aby se nezamotal do čisticích kartáčů. V oblasti nabíjecí základny 15 cm nad zemí nemůže být umístěno zrcadlo nebo jiné objekty se silným odrazem. Základna by neměla být vystavena přímému slunečnímu záření.
PRVNÍ SPUŠTĚNÍ
1. Jedná se o nejpoužívanější způsob úklidu.
2. Vložte baterie do dálkového ovládání, dbejte na dodržení správné polarity.
3. Nasaďte čistící kartáče, dle příslušné barvy.

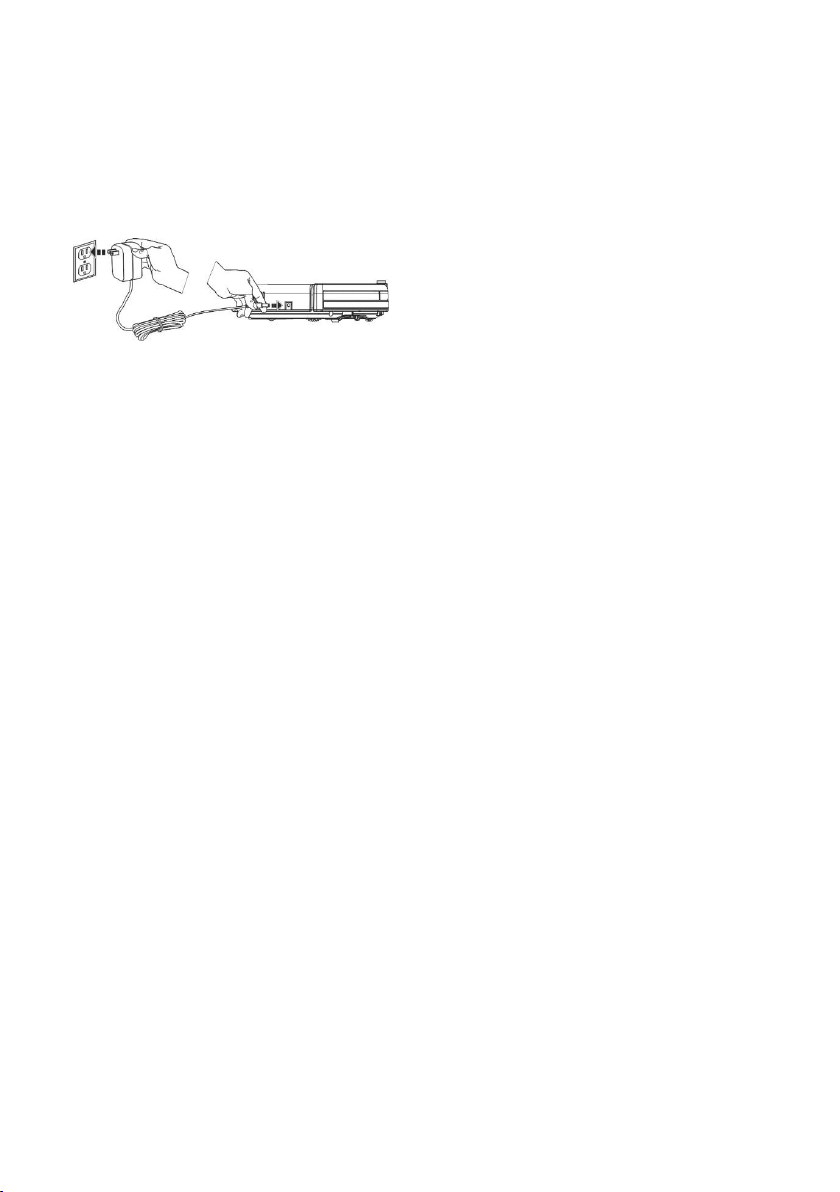

4. Připojte nabíjecí stanici s pomocí 230 V napájecí adaptéru do elektrické zásuvky.
5. Umístěte vysavač do nabíjecí stanice.
6. Baterie vysavače se začne automaticky nabíjet.
7. Úplné nabití baterií bude signalizováno ikonou na LCD displeji (3 dílky).
8. Před spuštěním vysavače připravte místnost tak, aby na podlaze nezůstaly předměty, které
mohou bránit provozu vysavače (větší papíry, kabely, nálepky, malé předměty, nevhodně umístěný koberec apod.).
9. Odsuňte židle a další větší předměty tak, aby vysavač mohl bez problémů dosáhnout i na
nepřístupná místa.
10. Přepněte Vypínací/zapínací tlačítko („2“) na straně přístroje do polohy „ I ” - zapnuto.
11. Stisknutím tlačítka „1“ na vysavači nebo dálkovém ovládání tlačítka „3“ uvedete přístroj do
„Pohotovostního režimu“.

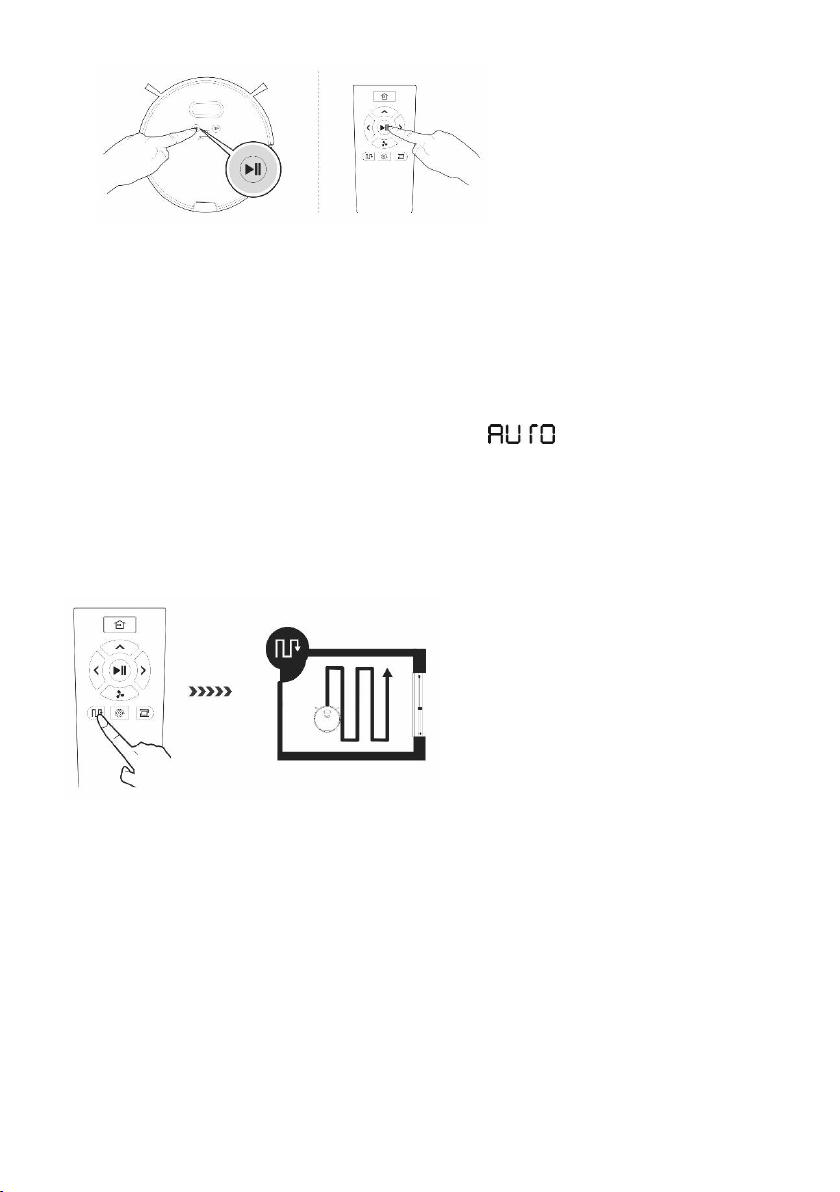

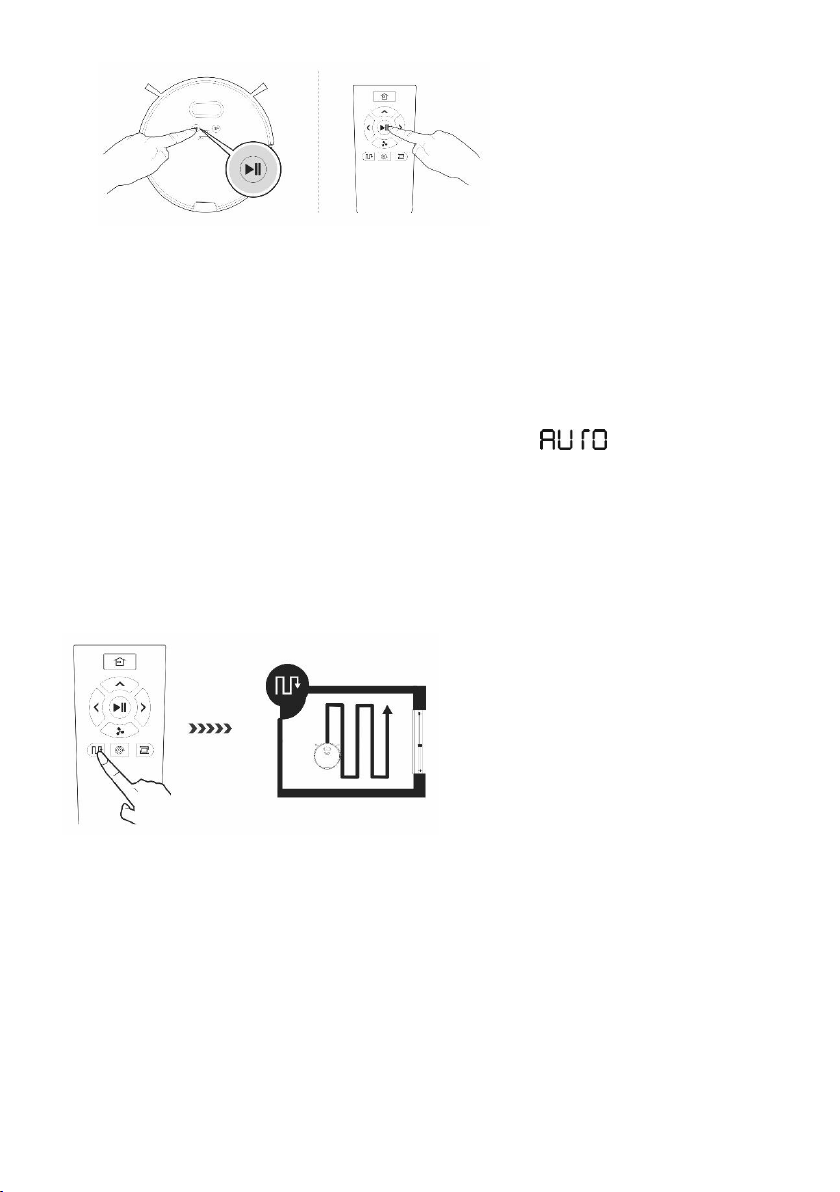

12. Pro uvedení do chodu stiskněte opět na horní straně přístroje tlačítko „1“ nebo dálkovém
ovládání tlačítko „3“.
13. Vysavač začne automatický úklid, který pokračuje až do skoro úplného vybití baterie, poté
vysavač automaticky vyhledá nabíjecí stanici a spustí dobíjení baterie.
14. Pro přerušení/zastavení vysavače stiskněte opět na horní straně přístroje tlačítko „1“ nebo
dálkovém ovládání tlačítko „3“. Po přerušení úklidu a jeho opětovném spuštění může dojít
k opakovanému úklidu již vyčištěné oblasti.
15. Vysavač se automaticky přepne do „Pohotovostního režimu“ při nečinnosti delší než 10 minut.
Poznámka: Režim „AUTO“ je symbolizován na displeji takto
REŽIM ÚKLIDU: SMART
Přístroj využívá gyroskopické navádění pro co neefektivnější vyčištění podlahy. Stiskněte na horním panelu pod displejem vysavače tlačítko „2“ nebo dálkovém ovládání tlačítko „5“. Při aktivaci úklidu „SMART“ by se měl vysavač vždy nacházet v nabíjecí stanici.

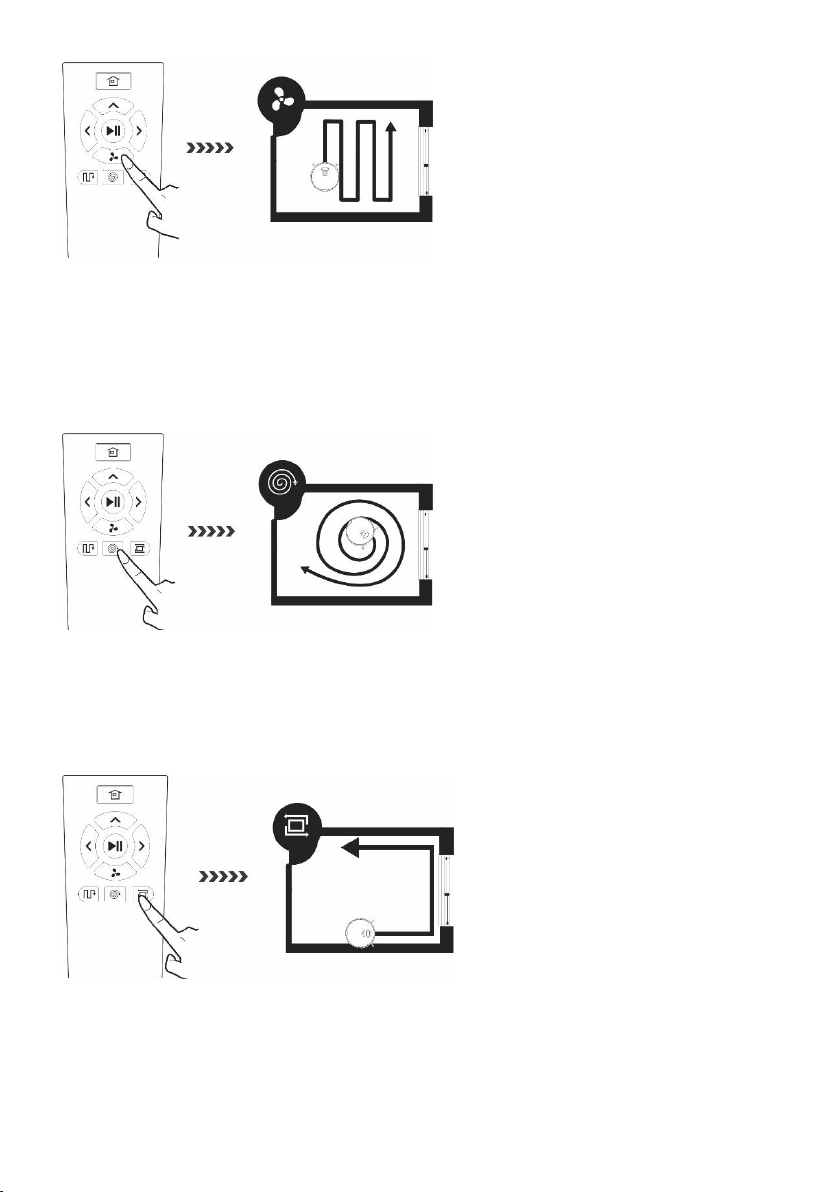

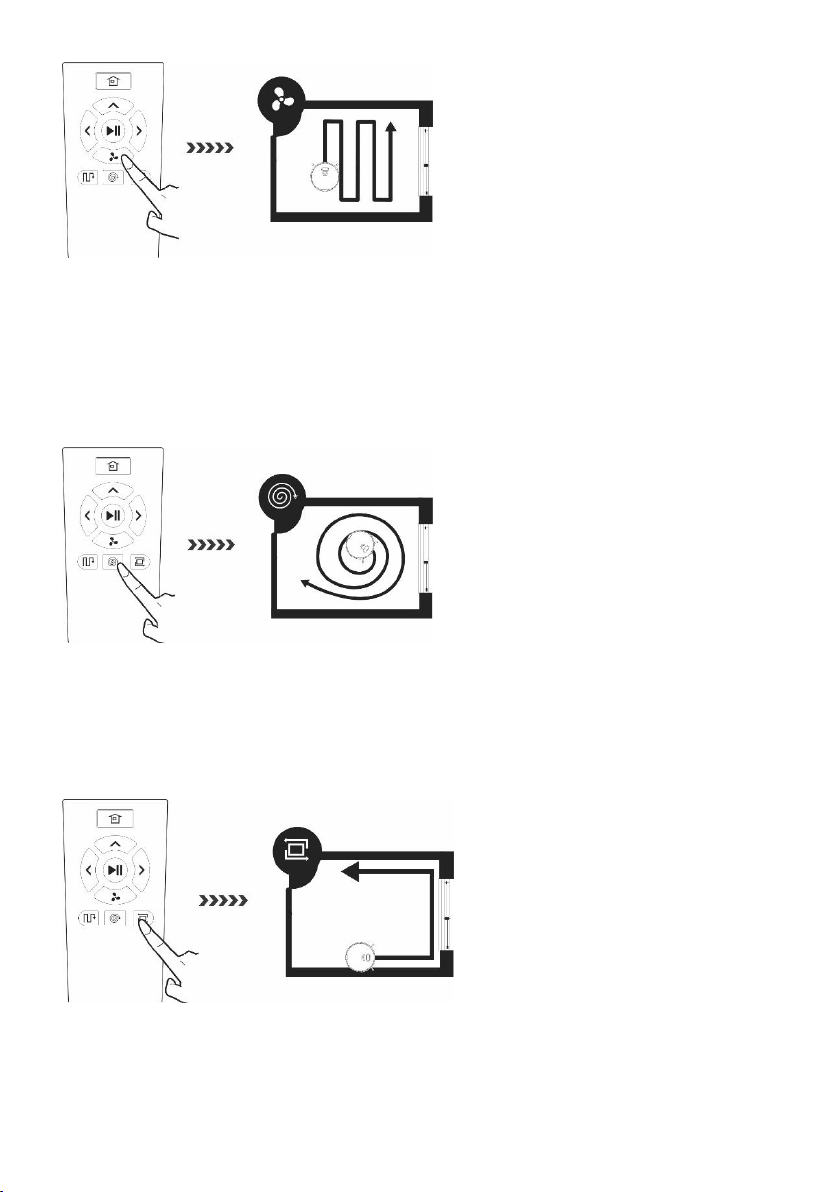

REŽIM ÚKLIDU: TURBO
Po stisknutí tlačítka „4“ na dálkovém ovládání dojde ke zvýšení sací síly, pro hloubkové čištění. Jeho aktivací zvýšíte sací výkon vysavače na maximální výkon. Na displeji vysavače se objeví „HI“ (vysoký výkon), pro návrat do standardního režimu stiskněte znova tlačítko „4“ na dálkovém ovládání, na displeji se objeví „LO“ (standardní výkon).
REŽIM ÚKLIDU: KRUHOVÝ
Využívá se při větším místním znečištění podlahy, vysavač začne úklid v kruzích - cílený úklid. Stiskněte na horním panelu pod displejem vysavače tlačítko „5“ nebo dálkovém ovládání tlačítko „6“.
REŽIM ÚKLIDU: OBVODOVÝ
Položte vysavač blízko zdi, cca 10 cm, po stisknutí tlačítka „7“ na dálkovém ovládání začne vysavač úklid podél zdi.

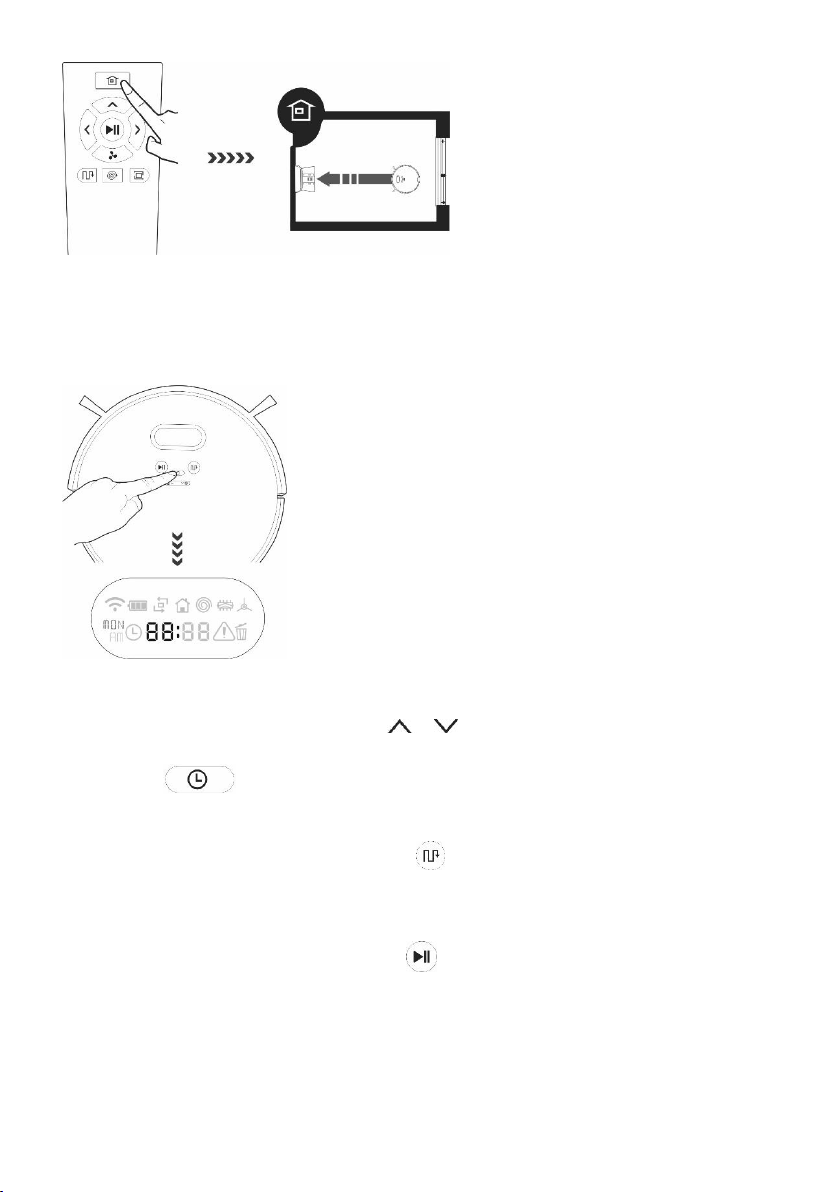

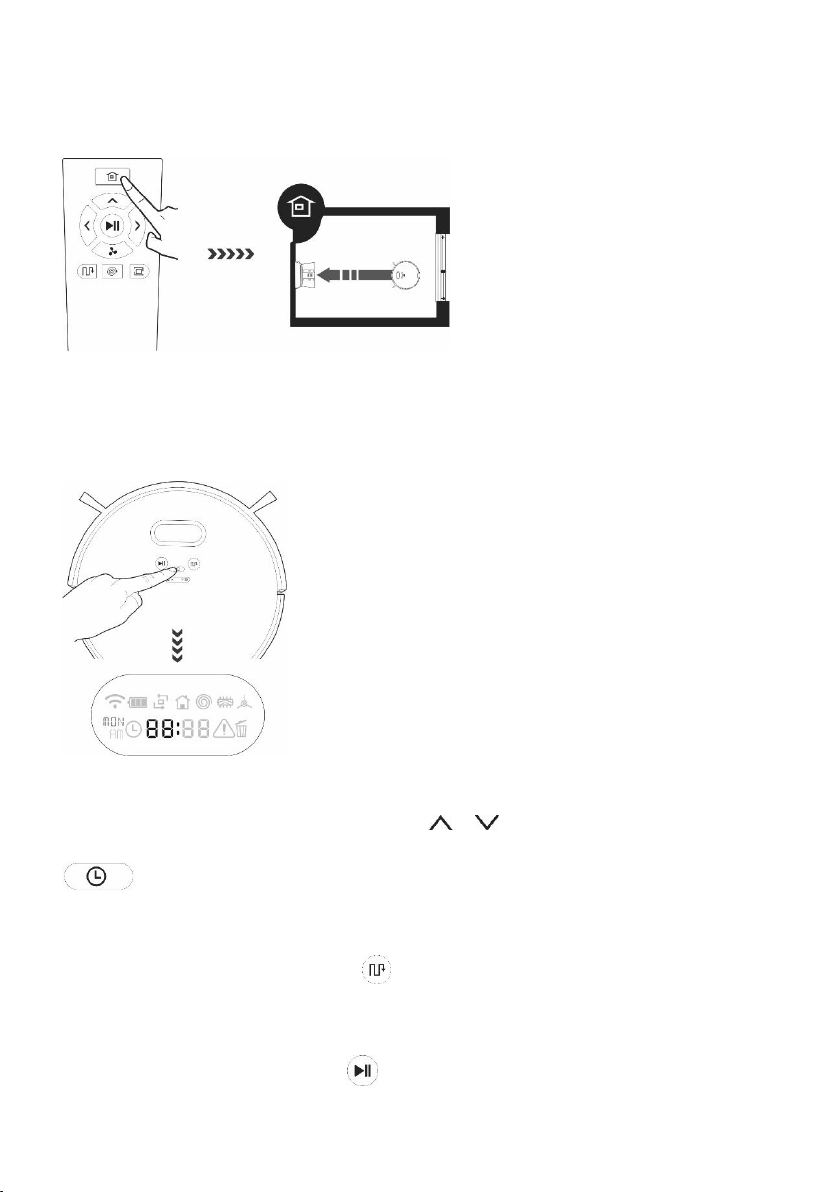

NÁVRAT DO NABÍJECÍ STANICE
Po stisknutí tlačítka „1“ na dálkovém ovládání nebo tlačítka „4“ na vysavači vyhledá vysavač nabíjecí stanici a začne se automaticky nabíjet.

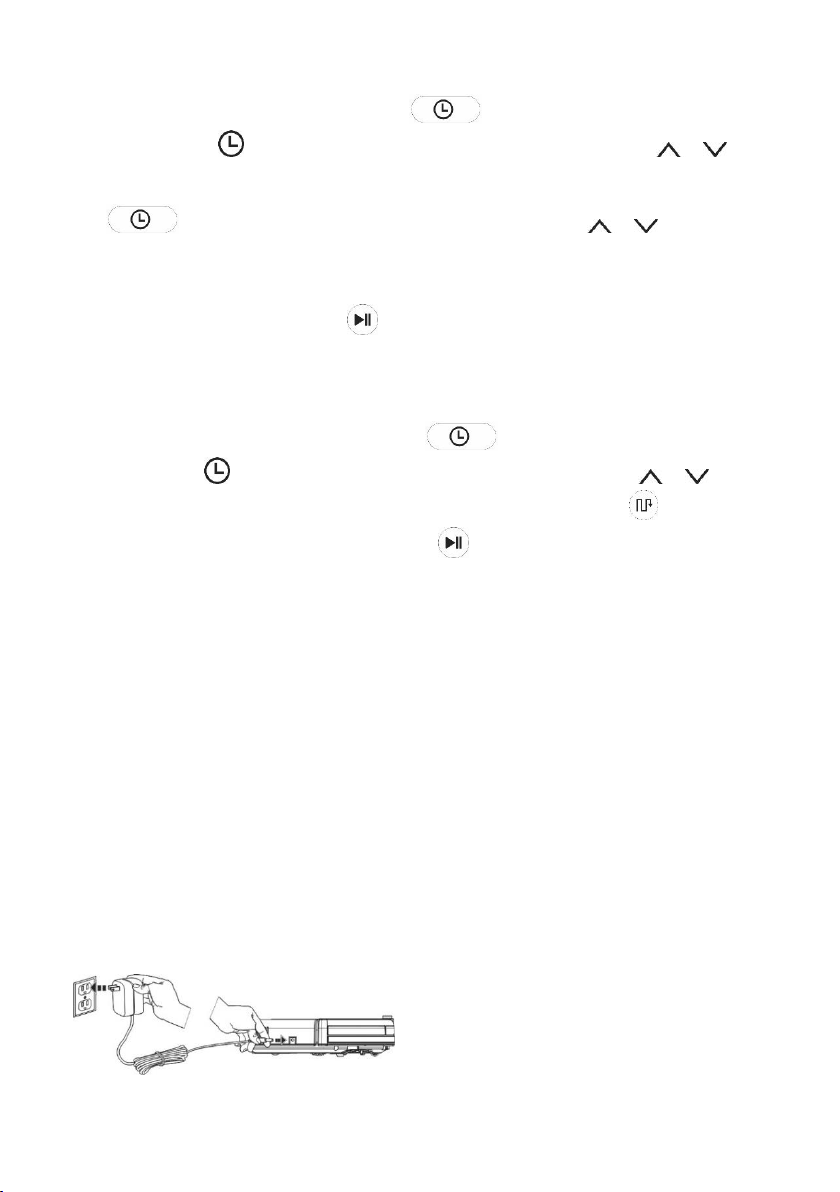

NASTAVENÍ ČASU
V pohotovostním režimu stiskněte na 2 sekundy středové tlačítko na horním panelu.
Uslyšíte pípnutí, displej se rozbliká a je možné začít měnit časový údaj na displeji.
Pro zvýšení a snížení hodnot stiskněte tlačítka . Pro změnu mezi nastavováním hodin, minut, formátu zobrazení času (12 hod/24 hod) a dne týdne
stiskněte .
Změna formátu hodin
Změnu formátu 12/24 provedete stisknutím tlačítka . Displej zobrazí ON/OFF. Hodnotu OFF použijte pro 24 hodinový formát.
Uložení do paměti
Pro uložení nastavených hodnot stiskněte tlačítko .

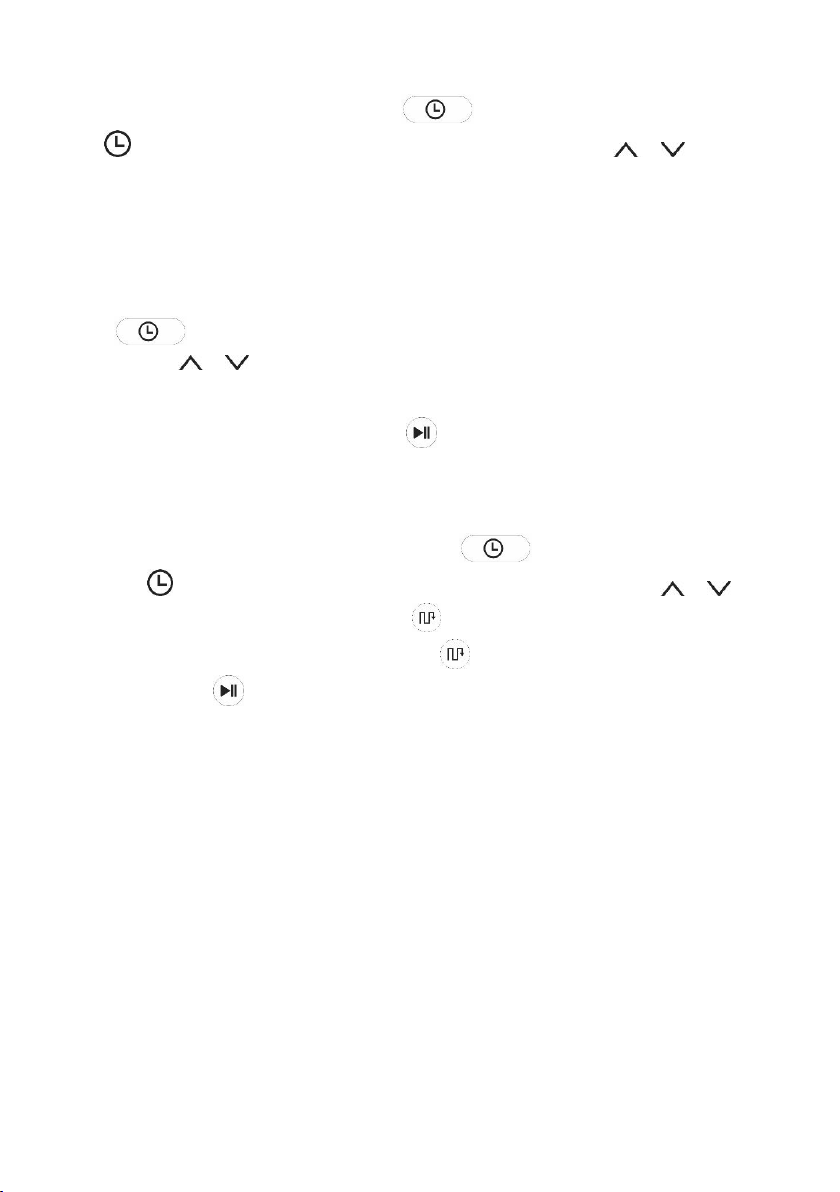

PLÁNOVÁNÍ ÚKLIDU
Pro nastavení času úklidu stiskněte krátce tlačítko , uslyšíte pípnutí, na displeji se zobrazí ikona současně s označením dne týdne „MON“ (Pondělí). Stiskněte tlačítka pro
změnu dne pro úklid.
Označení dnů v týdnu:
Vypněte vysavač na hlavním vypínači, aby jste zamezili jeho případnému pohybu. Poté zapojte 230 V napájecí adaptér napřímo do vysavače.
MON - Pondělí, TUE - Úterý, WED - středa, THU - čtvrtek, FRI - Pátek, SAT - Sobota, SUN - Neděle
Stiskněte pro přepnutí mezi nastavením hodin a minut. Stiskněte tlačítka pro změnu hodnot.
Uložení do paměti
Pro uložení nastavených hodnot stiskněte tlačítko .
ZRUŠENÍ NAPLÁNOVANÉHO ÚKLIDU
Pro zrušení naplánovaného úklidu stiskněte tlačítko , uslyšíte pípnutí, na displeji bude blikat ikona současně s označením dne týdne „MON“ (Pondělí). Stiskněte tlačítka
pro zobrazení dne pro úklid a nastaveného času plánovaného úklidu. Stiskněte nyní tlačítko . Na
displeji bude zobrazeno „-- : -- poté stiskněte znova tlačítko pro potvrzení vymazání.
STÍRÁNÍ VODOU
Po dokončení úklidu lze nádobu na nečistoty vyměnit za zásobník na vodu. Chcete-li dosáhnout co nejlepšího výsledku, doporučujeme používat tuto funkci v jedné místnosti a poté se přesunout s mokrým vytíráním do další místnosti.
Nepoužívejte mokré stírání na koberci. Udržujte v zásobníku na vodu dostatečné množství vody pro stírání. Vyjměte zásobník na vodu po dokončení úklidu. Z bezpečnostních důvodů nenabíjejte baterii s vloženým zásobníkem na vodu.
RESET VYSAVAČE
V případě, že se vysavač chová nestandardně nebo nelze nabít správně baterii na její plnou kapacitu, připojte jej napřímo k 230 V napájecímu zdroji na delší dobu, například přes noc. Dojde k resetu vysavače a uvedení vysavače do původních továrních hodnot.

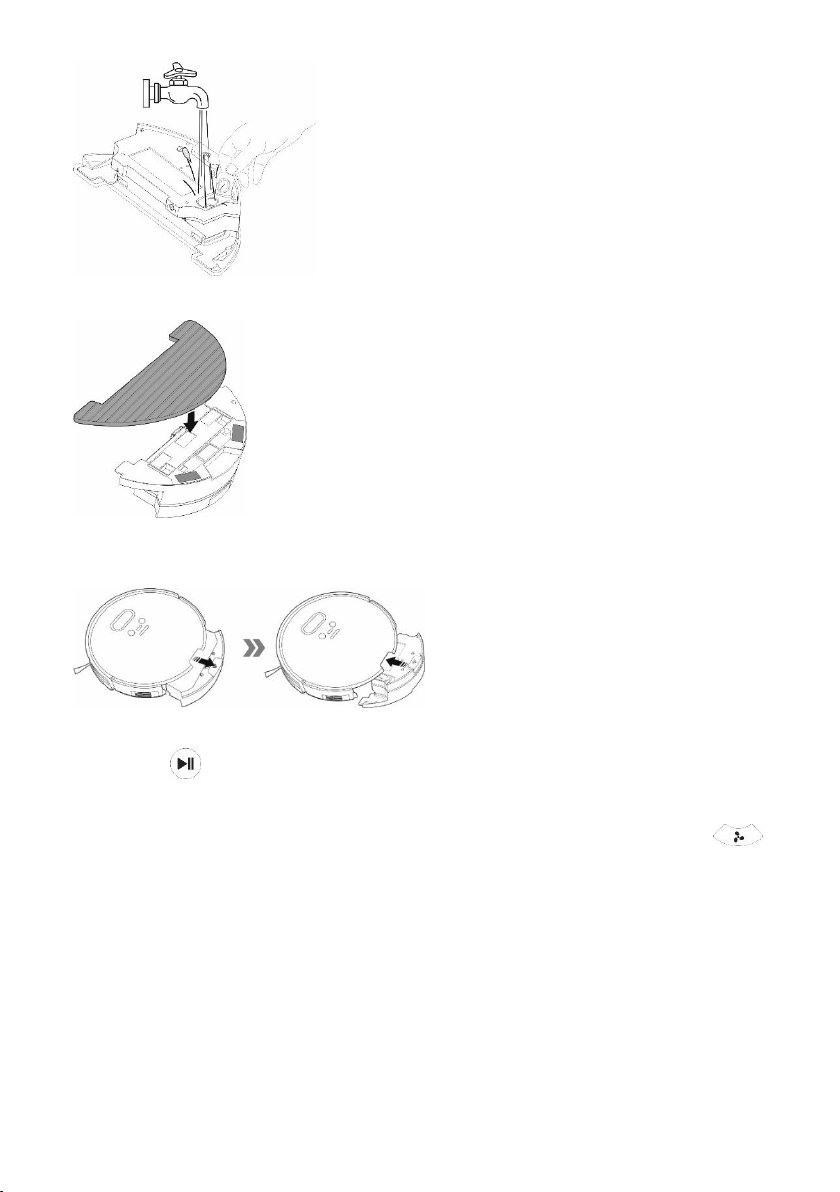

Odklopte plastovou krytku a naberte
vodu do plastového zásobníku na vodu. Doporučujeme podlahu stírat čistou vodou, čisticí prostředek může způsobit napěnění a zhoršit tak odkapávání vody na mop případně způsobí šmouhy na podlaze po jejím uschnutí.
Nainstalujte modrou mopovací tkaninu na spodní díl se zásobníkem na vodu. Navlhčete lehce vodou mopovací tkaninu pro rychlejší a plynulejší stírání vodou. Při sundávání mopu z držáku postupujte opatrně, abyste rychlým pohybem nepoškodili suchý zip na držáku. Pokud je mop po úklidu špinavý, můžete jej opatrně vyprat ve vlažné vodě.
Vyjměte z přístroje zásobník na nečistoty a vložte do něj zásobník na
vodu.
Stiskněte tlačítko pro spuštění stírání vodou. V tomto režimu je vypnuto vysávání, pracují pouze boční čisticí kartáče.
Pro regulaci průtoku vody během mokrého stírání, stiskněte na dálkovém ovládání tlačítko a na displeji přístroje bude zobrazena nastavená hodnota.
1. Nízká intenzita odkapávání vody
2. Střední intenzita odkapávání vody (továrně nastavená hodnota)
3. Vysoká intenzita odkapávání vody
Voda odkapává automaticky, proto nenechávejte vysavač stát na místě bez pohybu nebo se zbytky vody v zásobníku na vodu, abyste předešli rozlití vody po podlaze.
STÍRÁNÍ SUCHÝM MOPEM
Využívá se pro odstranění jemného prachu a vyleštění podlahy, použijte suchou mopovací
tkaninu.
Mop z mikrovlákna ke stírání nepoužívejte na koberce a nerovné povrchy.
ÚDRŽBA

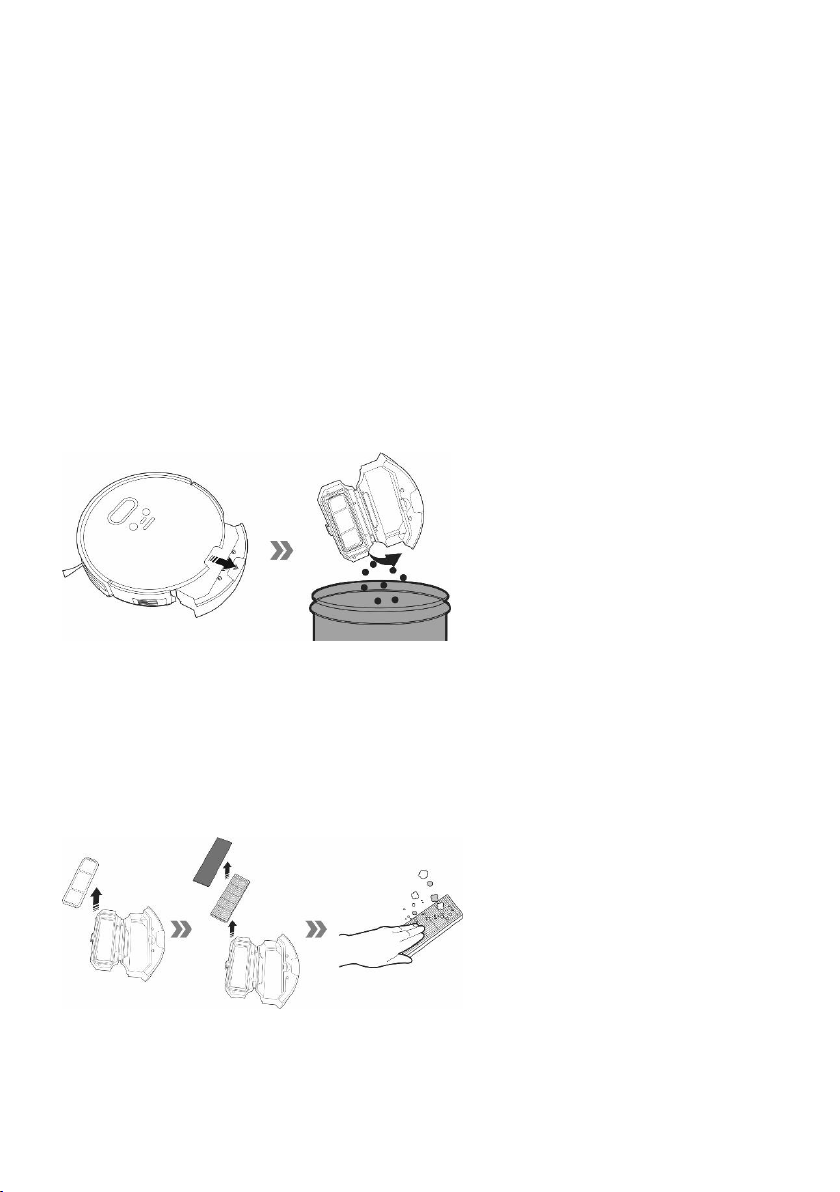

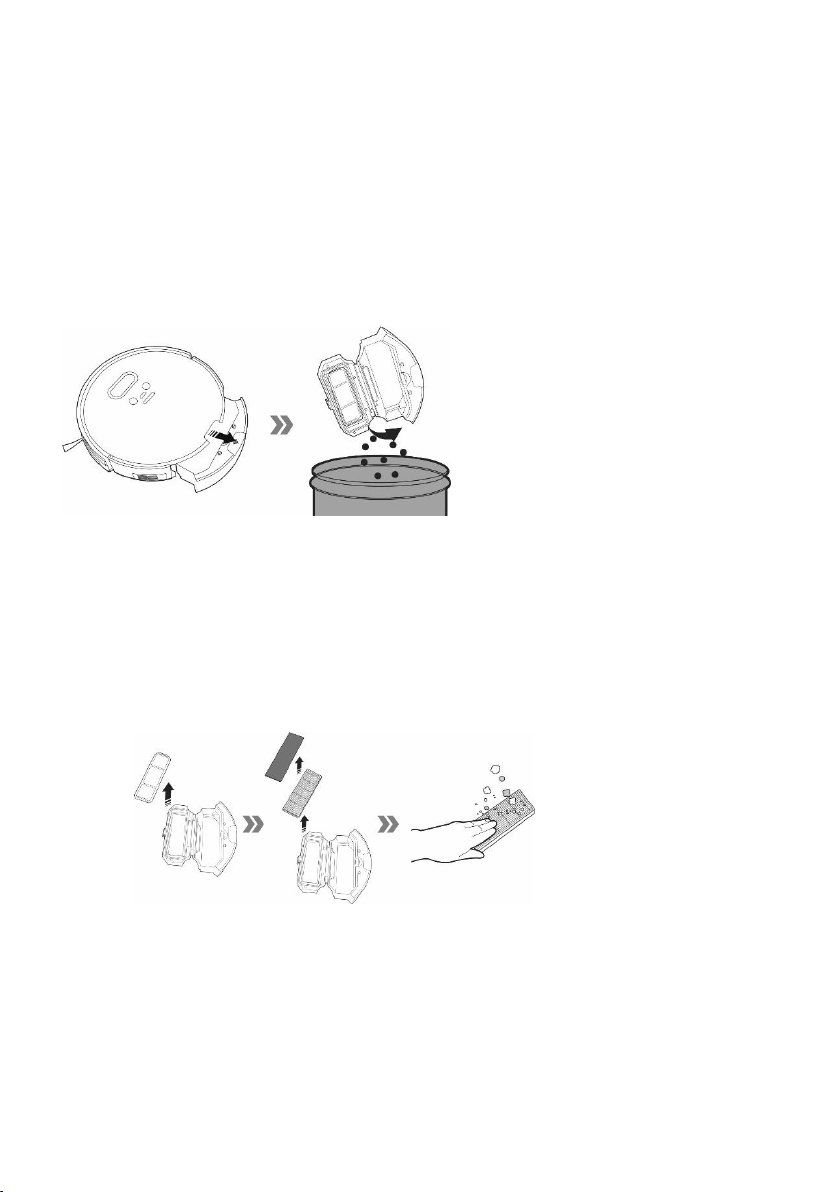

Zásobník na nečistoty
Pravidelně vyprazdňujte zásobník na prach. Zaplněnost nádoby na prach výrazně ovlivňuje sací výkon vysavače a kvalitu úklidu. Obsah zásobníku po úklidu vysypejte do koše. Pokud použijete vodu k vyčištění prachové nádoby, pečlivě ji poté vysušte před opětovnou
instalací do vysavače.
HEPA filtr
Vyčistěte filtr každých 14 dní poklepáním, prachovým štětcem nebo vysajte klasickým
vysavačem
HEPA filtr neumývejte vodou. Doporučujeme výměnu HEPA filtru každých 6 měsíců.
Zásobník na vodu a mopovací tkanina
Vyjměte zásobník na vodu z vysavače, vylejte zbývající vodu a nechte jej vyschnout Opláchněte a vysušte mopovací tkaninu

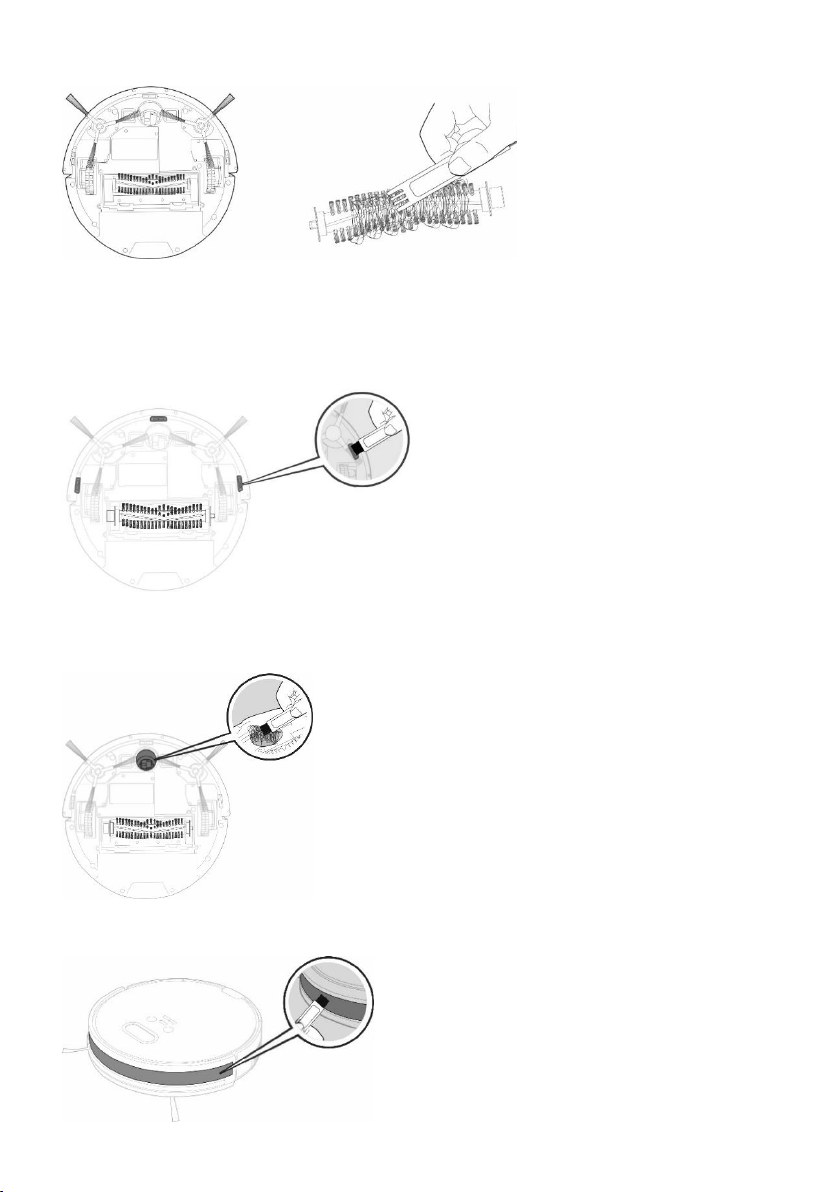

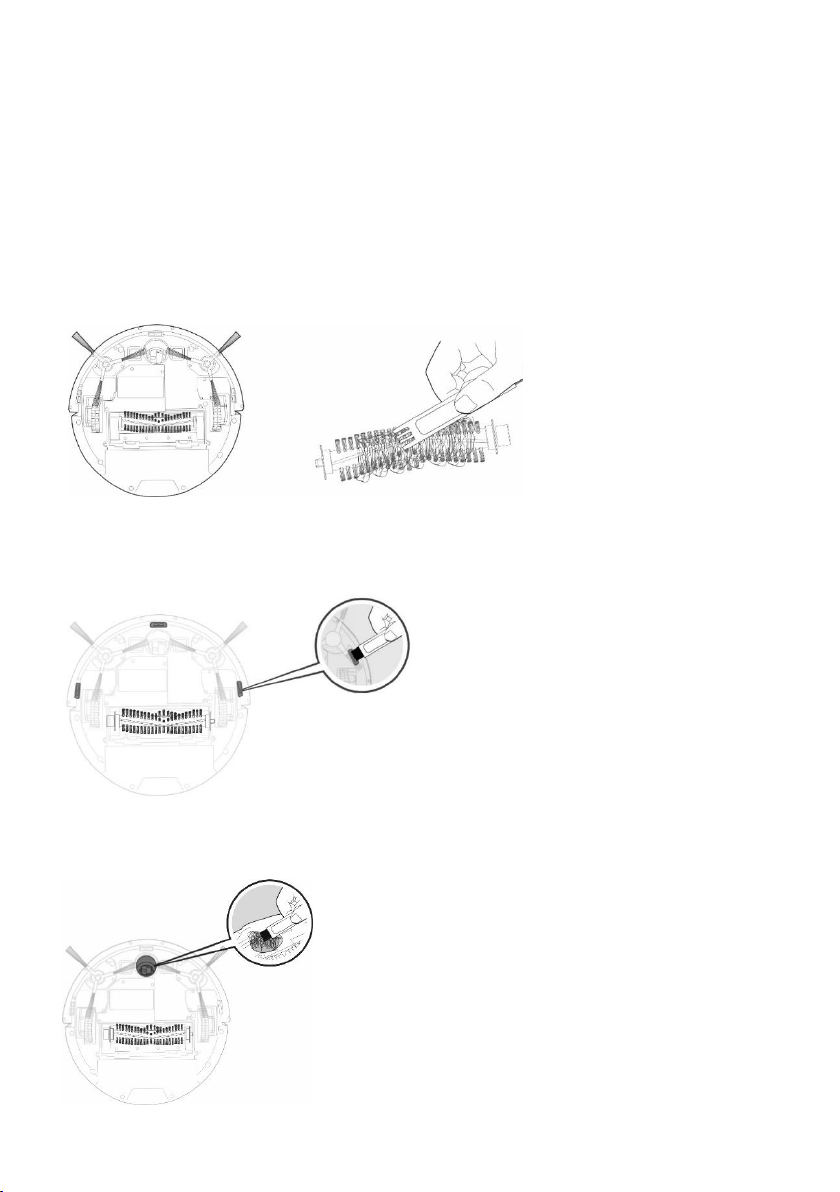

Hlavní středový čistící kartáč a postranní čistící kartáče
Hlavní středový kartáč sundejte stisknutím obou úchytek na krytu kartáče. K odstranění vlasů zamotaných do hlavního kartáče použijte čisticí nástroj. Udržujte středový čistící kartáč bez většího množství vlasů, prachu, bavlny apod.
Sundejte postranní kartáče pomocí šroubováku. Otřete postranní kartáče suchým hadříkem.
Snímače nárazu a pádu
Udržujte snímače proti pádu ze schodů v čistotě.
Udržujte středové vodicí kolečko bez vlasů a prachu. Vyjměte středové vodicí kolečko z vysavače a vyčistěte snímač natočení kolečka, který se pod ním nachází.
Udržujte v čistotě také přední nárazník, pod kterým jsou umístěny snímače pro detekci předmětů.
Tón
Displej
Příčina
Řešení
1.
1x pípnutí
E11
Chyba levé kolečko
Zkontrolujte levé kolečko
2.
1x pípnutí
E12
Chyba pravé kolečko
Zkontrolujte pravé kolečko
3.
1x pípnutí
E13
Chyba levý kartáč
Zkontrolujte levý kartáč
4.
1x pípnutí
E14
Chyba pravý kartáč
Zkontrolujte pravý kartáč
5.
1x pípnutí
E15
Chyba středový kartáč
Zkontrolujte středový kartáč
6.
2x pípnutí
E21
Vysavač není na
podlaze
Zkontrolujte umístění a restartujte vysavač
7.
2x pípnutí
E22
Chyba snímače pádu
Zkontrolujte snímač pádu
8.
2x pípnutí
E23
Chyba snímače pro detekci předmětů
Zkontrolujte že přední nárazník není zaseklý malým
předmětem
9.
3x pípnutí
E31
Vysavač uvízl
Zkontrolujte umístění a restartujte vysavač
10.
3x pípnutí
E32
Chyba odsávání
Zkontrolujte, že žádný předmět nebrání sání a restartujte vysavač
Nabíjecí kontakty a nabíjecí základna
Vyčistěte kontakty na spodní straně vysavače a nabíjecí základně měkkou jemnou látkou.
POPIS CHYBOVÝCH HLÁŠENÍ
11.
3x pípnutí
E33
Chyba zásobníku na vodu
Zkontrolujte, že je zásobník na vodu správně vložen do vysavače
12.
3x pípnutí
E41
Chyba baterie
Vypněte přístroj a zkontrolujte připojení baterie
13.
4x pípnutí
E42
Chyba snímače pro detekci předmětů
Restartujte vysavač
14.
5x pípnutí
E43
Chyba gyroskopu
Restartujte vysavač
15.
LO
Nízká kapacita baterie
Nabijte baterii vysavače
16.
HEPA filtr je
zablokován
Vyčistěte HEPA filtr
Problém
Příčina
Řešení
1
Baterii vysavače nelze nabít
Vysavač není správně zaparkován v nabíjecí základně
Ujistěte se, že nabíjecí kontakty jsou správně spojeny při zaparkování v nabíjecí základně
Nabíjecí základna není připojena k elektrické síti a vysavač je zapnutý hlavním vypínačem.
Nabíjecí základna by měla být stále připojena k elektrické síti, nevypínejte ji. Vysavač je poté vždy připraven k dalšímu úklidu s plně nabitou baterií.
Baterie je zcela vybitá.
Aktivujte baterii. Umístěte ručně vysavač do dobíjecího doku, po 3 minutách jej od doku odpojte. Opakujte 3krát a poté nechte normálně dobít baterii.
2
Vysavač uvízl během úklidu.
Vysavač uvízl v malém prostoru, namotal na čistící kartáče volně ležící předměty jako např. napájecí kabely, záclonu, koberec apod.
Vysavač se automaticky snaží uvolnit, pokud toho není schopen, ukliďte překážku sami prosím.
3
Vysavač přeruší úklid a předčasně se vrací do nabíjecí základny.
Pokud se sníží stav baterie, přepne se vysavač automaticky do režimu návratu do dobíjecího doku a vrátí se do nabíjecí základny.
Normální stav, nechte vysavač nabít na plnou kapacitu baterie a spusťte úklid znova.
Čas fungování se liší v závislosti
na povrchu podlahy,
komplikovanosti místnosti a zvolenému režimu úklidu.
Normální stav, není nutno nijak řešit.
4
Vysavač nespustí úklid dle plánu.
Vysavač je vypnutý nebo je vybitá
baterie.
Zapněte vysavač a dobijte
baterii.
ŘEŠENÍ PROBLÉMŮ
Neuložili jste plánovaný úklid do paměti vysavače.
Proveďte znova zadání času a dne do paměti vysavače a ujistěte se, že vysavač je opravdu plně nabitý.
Vysavač je blokován.
Vypněte a vyčistěte vysavač.
5
Dálkové ovládání
nepracuje (dosah DO je 5 metrů)
Slabé baterie v dálkovém ovládání.
Vyměňte baterie, dbejte na správnou polaritu při vložení.
Vysavač není zapnutý nebo nemá dostatečně nabitou baterii ke spuštění úklidu.
Ujistěte se, že je vysavač zapnutý a nabijte znova baterii vysavače.
Infračervené čidlo dálkového ovládání je znečištěno nebo je zašpiněný snímač infračerveného signálu na vysavači.
Vyčistěte dálkové ovládání a vysavač.
Mezi dálkovým ovládáním a vysavačem dochází k rušení signálu.
Vyhněte se používání v blízkosti jiných infračervených zařízení.
V případě, že nenastane vyřešení problému, zkontrolujte, že baterie je plně nabita a poté vypněte a zapněte vysavač hlavním vypínačem.
BATERIE
V případě detekce nízké kapacity baterie během úklidu vysavač automaticky vyhledá
nabíjecí stanici a spustí nabíjení
Nabíjecí stanici nechte neustále zapnutou do sítě, pokud nebude zapnutá, vysavač ji
nedokáže najít.
Pokud budete robotický vysavač převážet nebo ho nebudete delší dobu používat, vypněte
jej pomocí hlavního vypínače.
Pokud přístroj nebudete delší dobu využívat, vyjměte baterie z dálkového ovládání. Pro napájení vysavače jsou použity kvalitní bateriové články značky, které nevyžadují
formátování.
Vysavač je vybaven speciální ochranou, která po nabití přestane dodávat energii a zabrání
tak přebíjení baterie, baterie proto nevyžaduje častou výměnu.
Loading...
+ 35 hidden pages
