RoboStar T10 User Manual

TESLA RoboStar T10

Vážený zákazníku, děkujeme, že jste si vybral TESLA RoboStar T10.

Před použitím robotického vysavače si prosím důkladně pročtěte pravidla bezpečného používání a dodržujte všechna běžná bezpečnostní pravidla.

 před použitím si důkladně pročtěte celý návod k použití  tento uživatelský návod si uschovejte  dodržujte pravidla uvedená v tomto návodu, pro snížení rizika poškození

robotického vysavače nebo pro případ vašeho zranění

DŮLEŽITÉ BEZPEČNOSTÍ UPOZORNĚNÍ

Tento přístroj je složité elektromechanické zařízení, věnujte prosím pozornost těmto pokynům:

 Přístroj je určen pouze pro vnitřní použití při pokojové teplotě.  Používejte vysavač co nejčastěji pro maximální úklidový čisticí efekt.  K nabíjení používejte pouze příslušenství dodávané výrobcem robotického vysavače. Použití

neoriginálního příslušenství může vést k poškození robotického vysavače, zásahu elektrickým proudem, nebo i požáru.

 Nedotýkejte se částí, které jsou připojeny do elektrické sítě, pokud máte mokré ruce.  Nenechávejte přístroj bez dozoru v přítomnosti dětí  Nedovolte používat robotický vysavač dětem, a to ani za dohledu dospělé osoby.  Používejte pouze originální příslušenství, které je určeno k tomuto modelu.  Nesedejte si na robotický vysavač, ani na něj nepokládejte jiné předměty.  Nepoužívejte přístroj, pokud je poškozen přívodní elektrický kabel.  Neotevírejte a neopravujte přístroj, vystavujete se tak nebezpečí poranění elektrickým

proudem a ztrátě záruky.

 Nepoužívejte přístroj, pokud máte mokré ruce nebo nohy.  Uchovávejte jej z dosahu hořlavých a těkavých látek.  Nepoužívejte jej v blízkosti předmětů s vodou, která by jej mohla poškodit, např. převržením

nádoby s vodou.

 Nemyjte vysavač vodou.  Zabraňte působení sálavého tepla na plastový povrch přístroje.  Nepoužívejte přístroj v příliš teplém, prašném nebo vlhkém prostředí.  Nevysávejte tekutiny, hořící cigarety, střepy a ostré předměty, zápalky a jiné hořlavé látky,

mouku, cement, omítku, větší kusy papíru, plastové sáčky nebo jiné předměty, které mohou vysavač poškodit.

 Při vysávání může dojít k nabití elektrostatickým nábojem, který může být uživateli

nebezpečný.

 Informujte o používání vysavače také spolubydlící pro případ zabránění zranění.

 Nepoužívejte robotický vysavač, pokud je jeho sběrný koš plný.

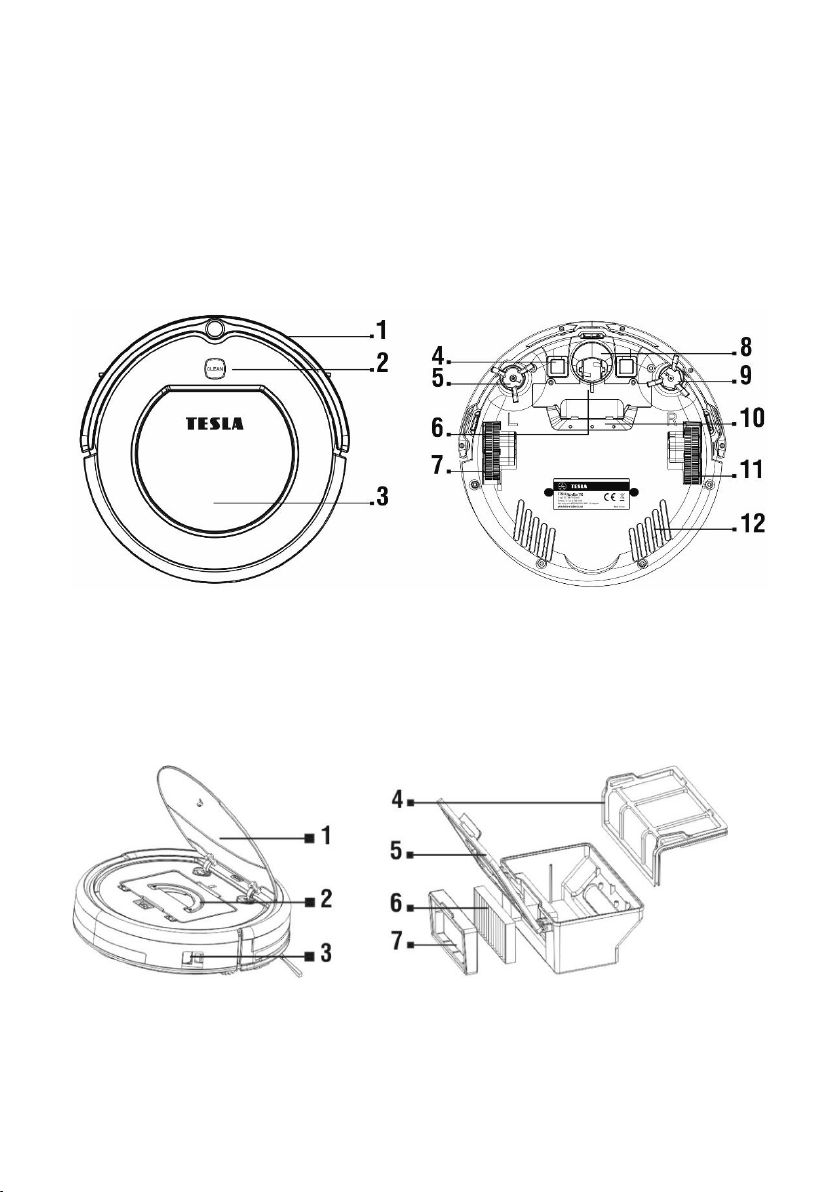

Přední nárazník

Levé pojezdové kolo

Spuštění/Ukončení úklidu

Přední pojezdové kolo

Otevření/zavření krytu

Pravý kartáč

Konektor pro nabíjení

Nasávací otvor

Levý kartáč

Pravé pojezdové kolo

Kryt baterie

Spodní kryt

Horní kryt

Dvířka nádoby na smetí

Zásobník na nečistoty

HEPA filtr

Hlavní vypínač (tlačítko zapnutí/vypnutí)

Rámeček pro HEPA filtr

Primární filtr

 Výrobce a dovozce do Evropské Unie neodpovídá za škody způsobené provozem přístroje

jako např. poranění, opaření, požár, zranění, znehodnocení dalších věcí apod.

OBSAH BALENÍ

Zkontrolujte pečlivě, že jste vybalili všechno dodávané příslušenství, doporučujeme vám ponechat si během záruční doby originální papírovou krabici, uživatelský manuál a balicí materiál.

POPIS

PRVNÍ SPUŠTĚNÍ - AUTOMATICKÝ ÚKLID

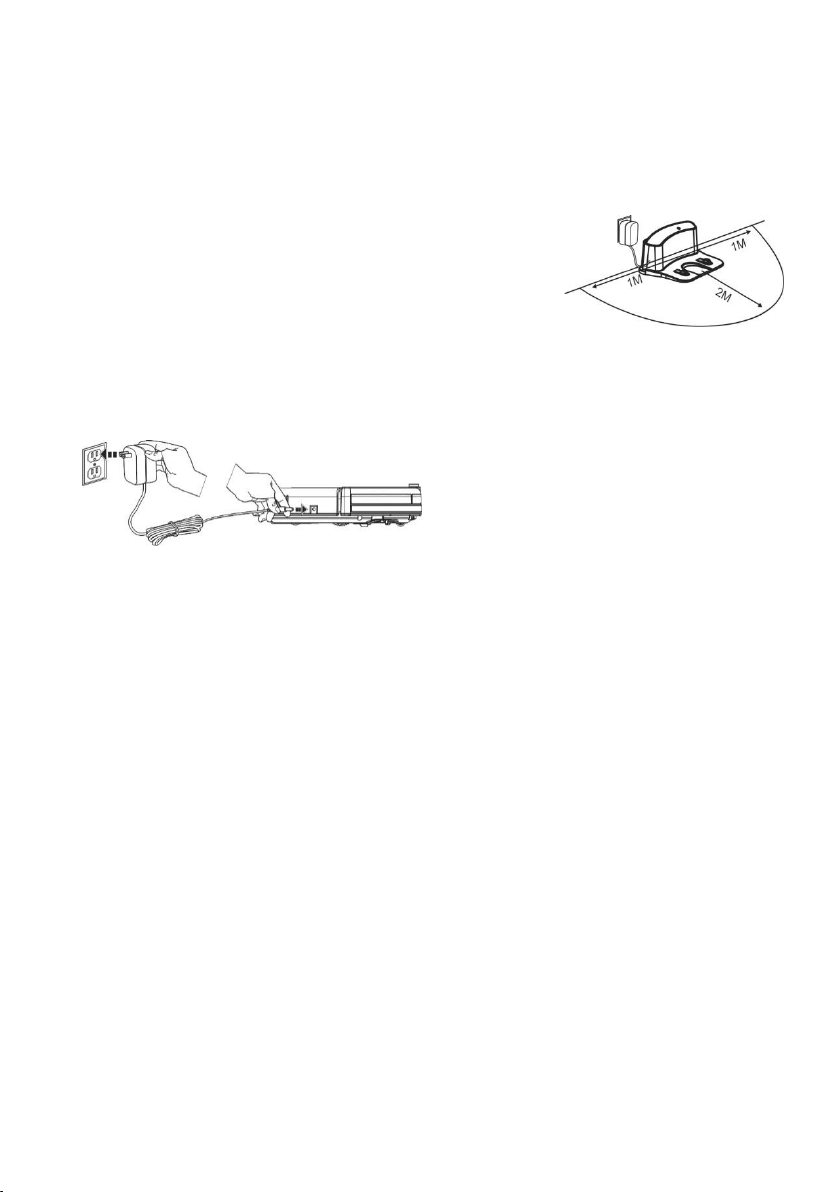

Před přední stranou nesmí být žádné překážky do vzdálenosti 2 metrů, po stranách do vzdálenosti 1 metr. Podmínkou je rovný povrch, doporučujeme stanici přilepit ke stěně nebo podlaze oboustrannou lepicí páskou, aby se pevně zafixovala její poloha. Napájecí kabel umístěte tak, aby se nezamotal do čisticích kartáčů.

230 V napájecí adaptér můžete zapojit také přímo do vysavače.

1. Jedná se o nejpoužívanější způsob úklidu.

2. Vložte baterie do dálkového ovládání, dbejte na dodržení správné polarity.

3. Připojte nabíjecí stanici s pomocí 230 V napájecí adaptéru do elektrické zásuvky.

4. Umístěte vysavač do nabíjecí stanice a baterie vysavače se začne automaticky nabíjet.

5. Před spuštěním vysavače připravte místnost tak, aby na podlaze nezůstaly předměty, které

mohou bránit provozu vysavače (větší papíry, kabely, nálepky, malé předměty, nevhodně umístěný koberec apod.).

6. Odsuňte židle a další větší předměty tak, aby vysavač mohl bez problémů dosáhnout i na

nepřístupná místa.

7. Pro uvedení do chodu stiskněte na dálkovém ovládání nebo horní straně přístroje tlačítko

„CLEAN“.

8. Vysavač začne automatický úklid, který pokračuje až do skoro úplného vybití baterie, poté

vysavač automaticky vyhledá nabíjecí stanici a spustí dobíjení baterie.

9. Pro přerušení/zastavení vysavače stiskněte opět tlačítko „CLEAN“.

10. Stisknutím tlačítka „CLEAN“ na vysavači po dobu 3 sekund uvedete přístroj do

„Pohotovostního režimu“.

11. Vysavač se automaticky přepne do „Pohotovostního režimu“ při nečinnosti delší než 10

minut.

PRVNÍ ÚKLID

 Odstraňte v místnostech všechny překážky, které mohou zabránit efektivní uklizení  Odstraňte také předměty, které může provoz robotického vysavače poškodit.  Koberec je potřeba při vytírání zajistit tak, aby na něj robot během úklidu nenajel.  Přímé sluneční světlo může způsobit sníženou citlivost infračervených snímačů vysavače,

zabraňte prosím jeho přímému svitu.

 Černý nábytek nemusí být správně detekován vzhledem k fyzikální povaze infračervených

snímačů. Může proto dojít k mírnému nárazu, který bude utlumen předním nárazníkem.

NASTAVENÍ ČASU

Spuštění/Ukončení úklidu

Úklid podél zdí

Naplánování času spuštění

Přesun do nabíjecí stanice

Úklid ve spirále

Senzor dálkového ovládání

Displej

Nabíjecí konektor

Směrová tlačítka

Vstup pro nabíjení 230 V

Nastavení hodin

Nabíjecí konektor

 Stisknutím tlačítka „CLOCK“ na dálkovém ovladači vstupte do režimu „Nastavení času“, pro

úpravu času použijte směrová tlačítka (HH:MM).

 Opětovným stisknutím tlačítka „CLOCK“ potvrdíte a uložíte nastavený čas.  Úspěšné „Nastavení času“ bude potvrzeno pípnutím vysavače.

PLÁNOVÁNÍ ÚKLIDU

 Vysavač bude uklízet vždy v nastavený čas.  Stisknutím tlačítka „PLAN“ na dálkovém ovladači vstupte do režimu „Plánování úklidu“.  Nastavte směrovými tlačítky začátek úklidu v horní polovině displeje dálkového ovládání

(HH:MM).

 Opětovným stisknutím tlačítka „PLAN“ potvrdíte nastavený čas „Plánovaného úklidu“.  Vymazání nastaveného času proveďte vypnutím vysavače

(Hlavní vypínač Zapnuto/Vypnuto).

 Úspěšné „Plánování úklidu“ bude potvrzeno pípnutím vysavače.

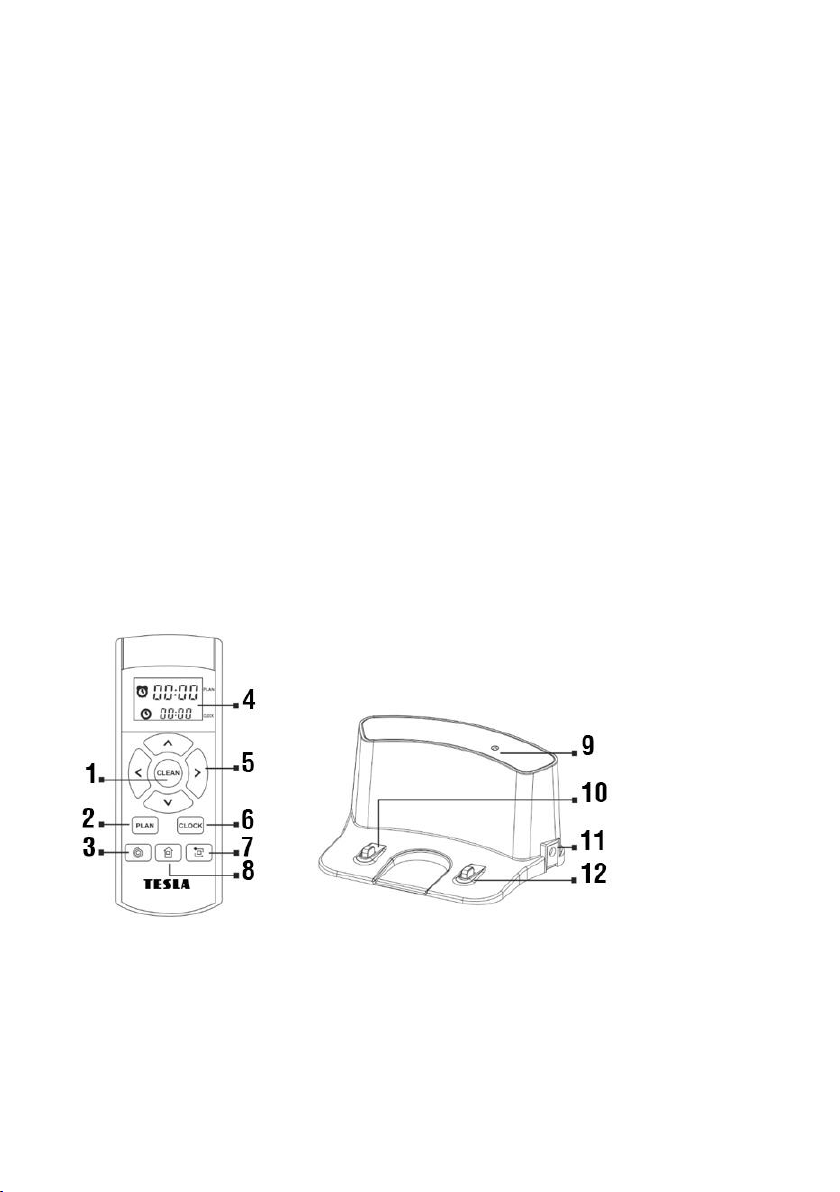

DÁLKOVÉ OVLÁDÁNÍ NABÍJECÍ STANICE

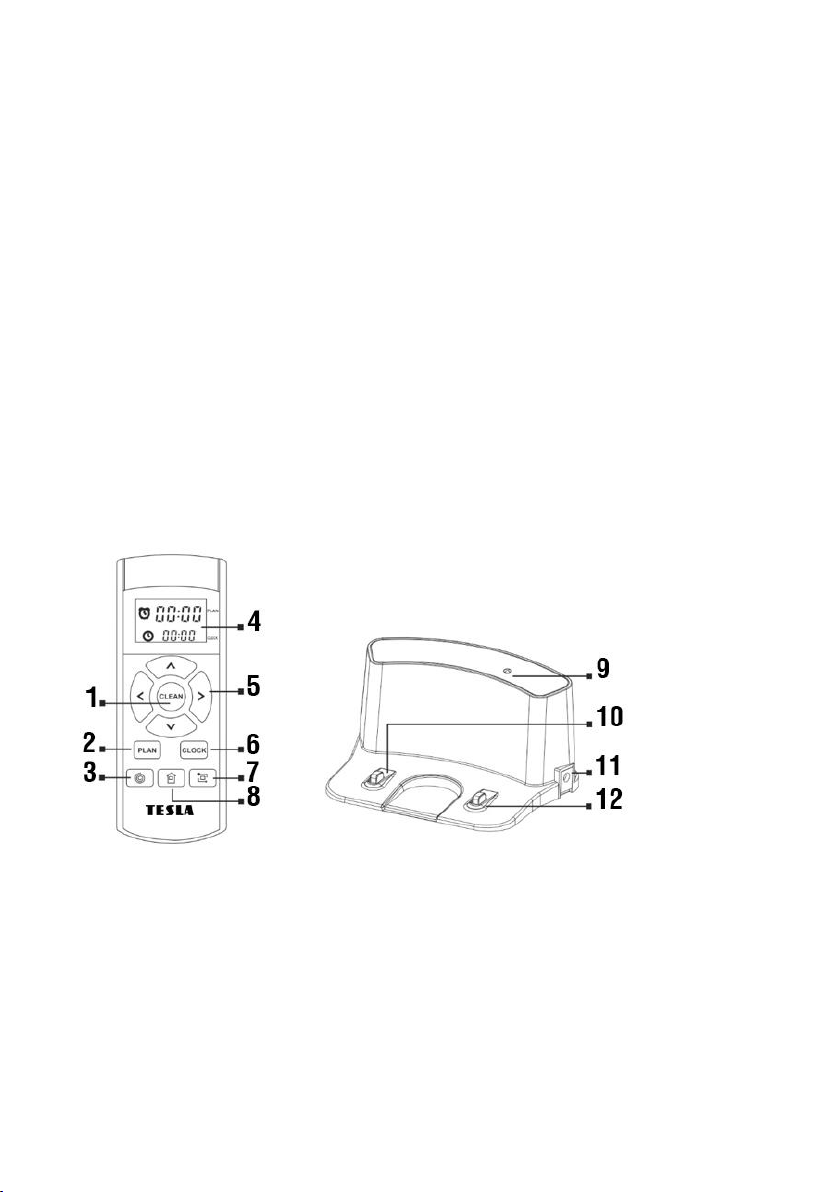

OVLÁDÁNÍ DÁLKOVÝM OVLADAČEM

1. Tlačítko „CLEAN“ (1)

 spuštění/zastavení vysavače  spuštění zvoleného režimu

2. Směrová tlačítka (5) Tlačítko : zvýšení hodnoty času při nastavení plánu úklidu a nastavení času Tlačítko : směrové tlačítko pro pohyb dopředu

Tlačítko : snížení hodnoty času při nastavení plánu úklidu a nastavení času Tlačítko : směrové tlačítko pro pohyb dozadu

Tlačítko : pohyb z nastavení minut na hodinu, při nastavení plánu úklidu a nastavení času Tlačítko : směrové tlačítko pro pohyb vlevo

Tlačítko : pohyb z nastavení hodin na minuty, při nastavení plánu úklidu a nastavení času Tlačítko : směrové tlačítko pro pohyb vpravo

3. Tlačítko „PLAN“ (2)

 vstup do režimu „Plánování úklidu“, nastavte směrovými tlačítky začátek úklidu v horní

polovině displeje dálkového ovládání (HH:MM)

 opětovným stisknutím tlačítka potvrdíte nastavený čas „Plánovaného úklidu“

4. Tlačítko „CLOCK“ (6)

 vstup do režimu „Nastavení času“, použijte směrová tlačítka (HH:MM)  opětovným stisknutím tlačítka potvrdíte nastavený čas

5. Tlačítko „HOME“ (8)

 po stisknutí vyhledá vysavač nabíjecí stanici a začne se nabíjet

6. Tlačítko „SPIRÁLA“ (3)

 po stisknutí začne vysavač úklid v kruzích - cílený úklid

7. Tlačítko „OBVOD“ (7)

 po stisknutí začne vysavač úklid podél zdi (položte vysavač blízko zdi, cca 10 cm)

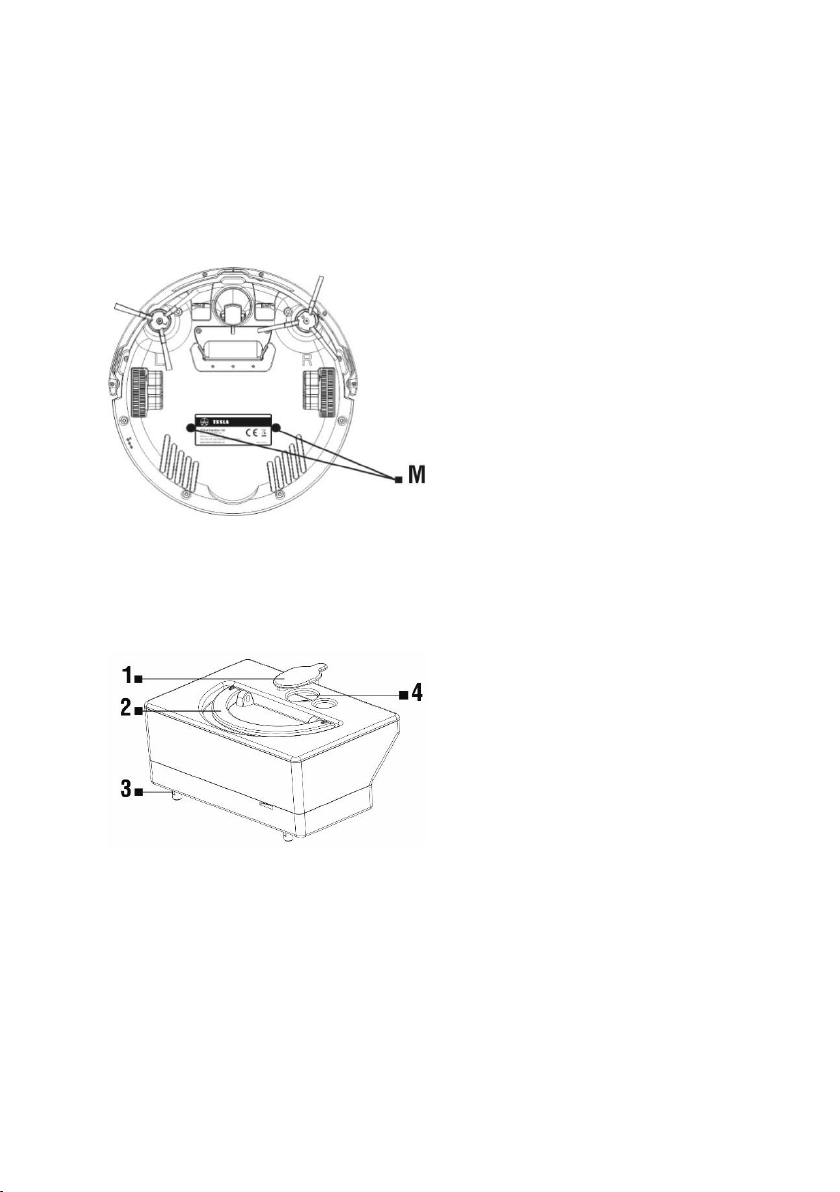

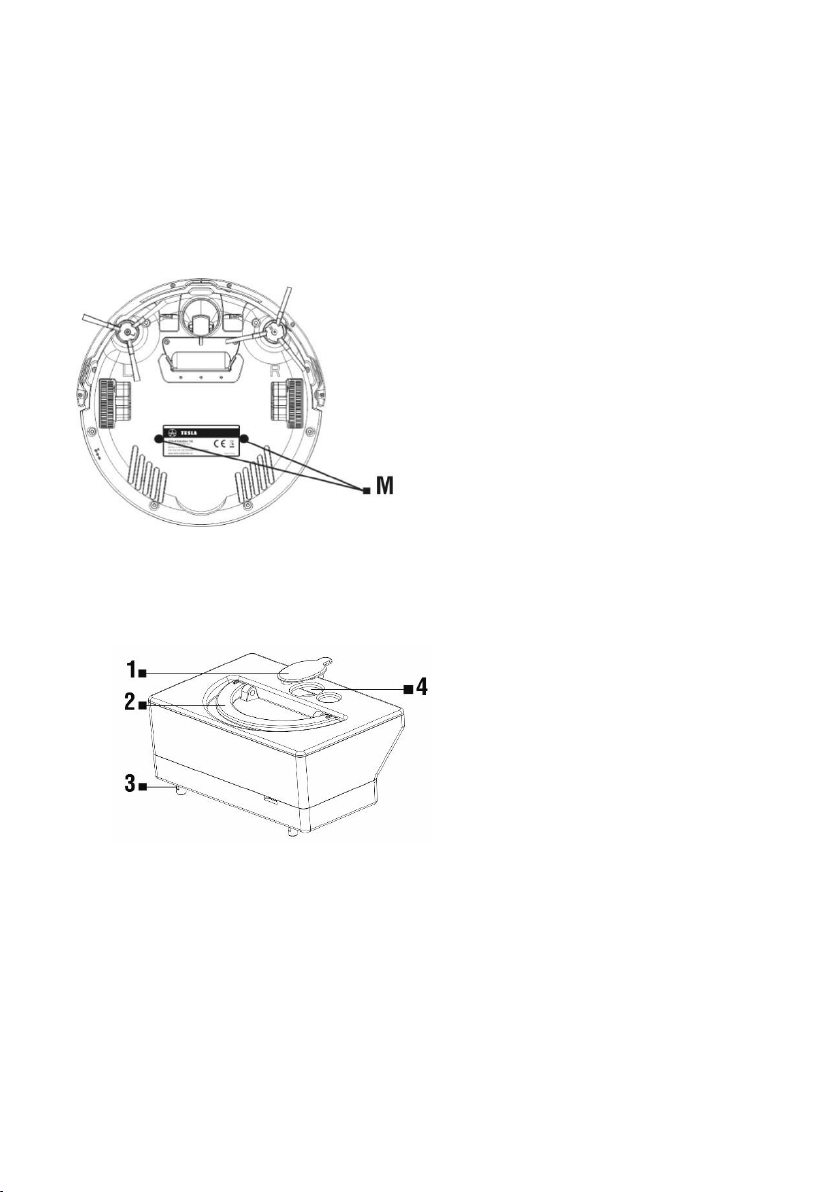

STÍRÁNÍ SUCHÝM MOPEM

 Pro odstranění jemného prachu a vyleštění podlahy.  Nacvakněte na vysavač mopovací podložku s mopem, využijte dva instalační otvory na

spodní straně vysavače „M“.

 Mop z mikrovlákna ke stírání nepoužívejte na koberce a nerovné povrchy.

STÍRÁNÍ VODOU

Krytka otvoru pro vodu

Otvor pro navlhčení mopu vodou

Madlo pro vytažení z vysavače

Otvor pro vodu

(VOLITELNÉ - zásobník na vodu pro mokré mopování NENÍ součástí balení)

Nacvakněte na vysavač mopovací podložku s mopem, využijte dva instalační otvory na spodní straně vysavače „M“. Odklopte plastovou krytku a naberte vodu do plastového zásobníku na vodu. Doporučujeme podlahu stírat čistou vodou, čisticí prostředek může způsobit napěnění a zhoršit tak odkapávání vody na mop případně způsobí šmouhy na podlaze po jejím uschnutí.

Pokud je mop po úklidu špinavý, můžete jej opatrně vyprat ve vlažné vodě. Při sundávání mopu z držáku postupujte opatrně, abyste rychlým pohybem nepoškodili suchý zip na držáku. Navlhčete mop lehce vodou pro rychlejší a plynulejší stírání vodou.

 Voda by měla přirozeně pomalu odkapávat z levého a pravého plastového dílu.  Otevřete lehkým stisknutím horní kryt vysavače, vyjměte nádobu na prach a vložte na stejné

místo nádobu s vodou.

 Nádoba by měla být opatrně přesně vložena a zarovnána na určené místo ve vysavači.  Uzavřete horní kryt vysavače.  Stiskněte tlačítko „CLEAN“ pro spuštění stírání vodou.  V tomto režimu je vypnuto vysávání, pracují pouze boční čisticí kartáče.

 Voda odkapává automaticky, proto nenechávejte vysavač stát na místě bez pohybu nebo se

Stav

Tlačítko „CLEAN“

Nabíjení

Problikávání (oranžová barva)

Plné nabití baterie

Trvale svítí (zelená barva)

Slabá baterie

Trvale svítí (oranžová barva)

Zvolený režim

Problikávání (zelená barva)

Chyba vysavače

Problikávání (červená barva)

Krátký tón

Příčina

Řešení

Přední pojezdové kolo nebo boční čistící kartáče nepracují.

Zkontrolujte přední pojezdové kolo a boční čistící kartáče a vyčistěte je.

o o

Chyba spodního nebo předního senzoru.

Vyčistěte spodní senzory, lehce zmáčkněte přední nárazník. Zkontrolujte, že není zaseklý malým předmětem.

o o o

Vysavač uvázl.

Přesuňte vysavač a pokračujte v úklidu.

zbytky vody v zásobníku na vodu, abyste předešli rozlití vody po podlaze.

 Mop z mikrovlákna ke stírání nepoužívejte na koberce a nerovné povrchy.  Vyjměte zásobník na vodu po dokončení úklidu.  Z bezpečnostních důvodů nenabíjejte baterii s vloženým zásobníkem na vodu.

POPIS SIGNALIZACE STAVOVÝCH DIOD

POPIS ZVUKOVÉ SIGNALIZACE

V případě, že nenastane vyřešení problému, zkontrolujte, že baterie je plně nabita a poté vypněte a zapněte vysavač hlavním vypínačem.

NABÍJENÍ

Pokud chcete vysavač dobít, stiskněte na dálkovém ovládání tlačítko „HOME“ (8). Vysavač vyhledá nabíjecí stanici a automaticky spustí nabíjení baterie. Plné nabití baterie bude signalizováno trvale rozsvíceným zeleným nápisem „CLEAN“. V případě detekce nízké kapacity baterie během úklidu vysavač automaticky vyhledá nabíjecí stanici a spustí nabíjení. Nabíjecí stanici nechte neustále zapnutou do sítě, pokud nebude zapnutá, vysavač ji nedokáže najít.

PÉČE O BATERII

 Pokud budete robotický vysavač převážet nebo ho nebudete delší dobu používat, vypněte jej

pomocí hlavního vypínače.

 Pro nabíjení doporučujeme využívat nabíjecí stanici.  Pro napájení vysavače jsou použity kvalitní bateriové články značky, které nevyžadují

formátování.

 Vysavač je vybaven speciální ochranou, která po nabití přestane dodávat energii a zabrání tak

přebíjení baterie. Takto je zajištěna její dlouhodobá životnost a zároveň je vysavač vždy připraven znovu zahájit úklid.

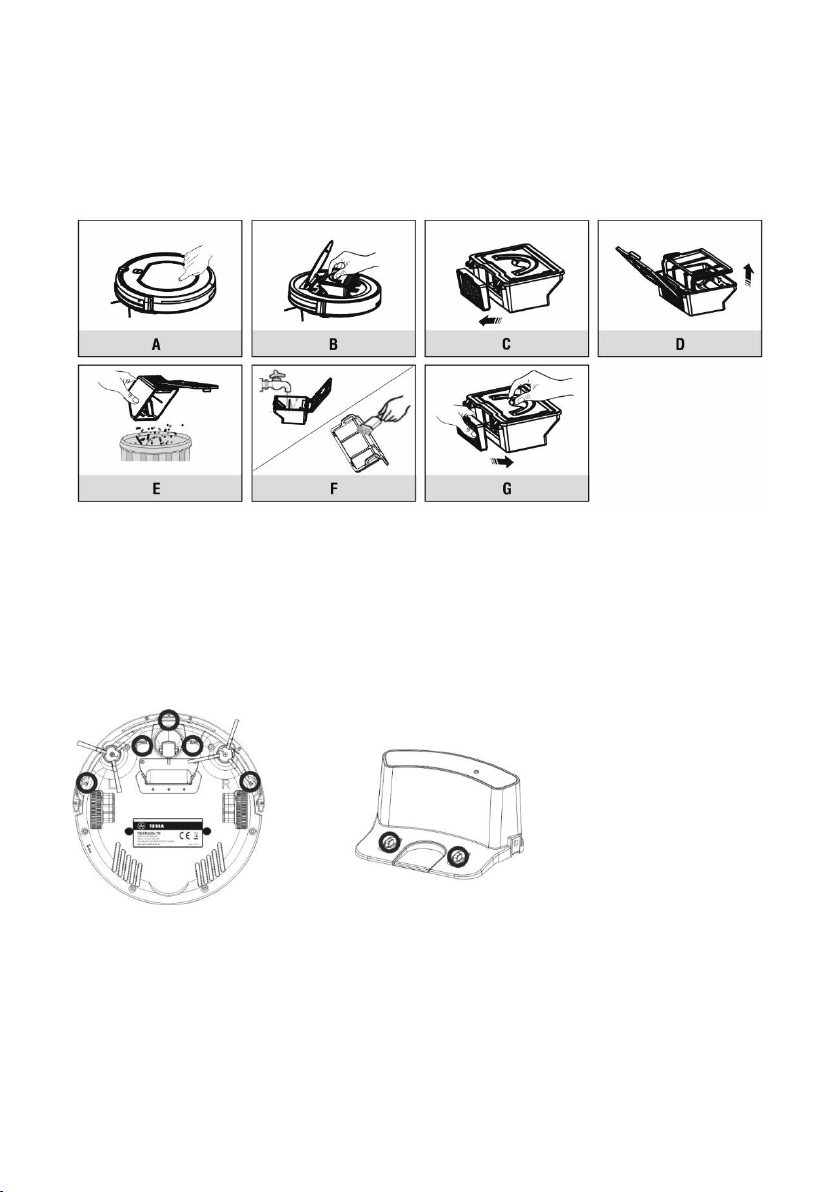

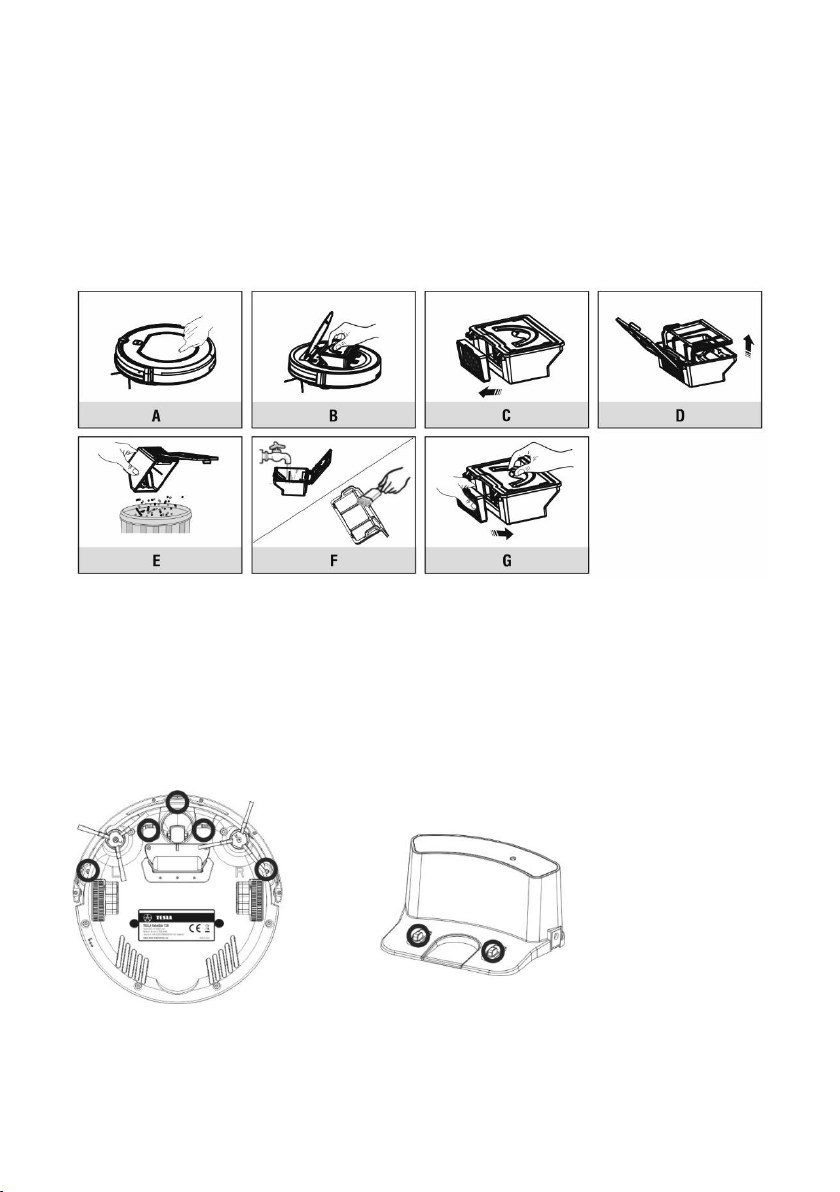

ČIŠTĚNÍ VYSAVAČE

Vysypte zásobník na prach po každém úklidu. Zaplněnost nádoby na prach výrazně ovlivňuje sací výkon vysavače a kvalitu úklidu.

HEPA filtr vyčistěte každých 14 dní prachovým štětcem nebo vysajte klasickým vysavačem. Doporučujeme výměnu HEPA filtru po 6 měsících. Pokud použijete vodu k vyčištění prachové nádoby, pečlivě ji poté vysušte před opětovnou instalací do vysavače.

ČIŠTĚNÍ SENZORŮ, KONTAKTŮ A KARTÁČŮ

Vyčistěte jednou za měsíc měkkou utěrkou nabíjecí kontakty na vysavači a nabíjecí stanici. Stejným způsobem vyčistěte také tři senzory na spodní straně vysavače, označené body v kolečku (viz obrázek).

Zkontrolujte jednou za týden oba čistící kartáče a odstraňte z nich namotané vlasy a další nečistoty. Odstraňte prach z otvoru pro nasávání vzduchu.

Záruka se NEVZTAHUJE při:

Tento produkt splňuje požadavky Evropského Unie.

Pokud je tento symbol přeškrtnutého koše s kolem připojen k produktu, znamená to, že na produkt se vztahuje evropská směrnice 2002/96/ES. Informujte se prosím o místním systému separovaného sběru elektrických a elektronických výrobků. Postupujte prosím podle místních předpisů a staré výrobky nelikvidujte v běžném domácím odpadu. Správná likvidace starého produktu pomáhá předejít potenciálním negativním důsledkům pro životní prostředí a lidské zdraví.

 použití přístroje k jiným účelům  nedodržení „Důležitých bezpečnostních pokynů“ uvedených v uživatelském manuálu  elektromechanickém nebo mechanickém poškození způsobeném nevhodným použitím  škodě způsobené přírodními živly jako je voda, oheň, statická elektřina, přepětí, atd.  škodě způsobené neoprávněnou opravou  nečitelném sériovém číslu přístroje  baterii, pokud po více než 6 měsících používání nedrží svou původní kapacitu

(záruka na kapacitu baterie je 6 měsíců)

SERVIS A NÁHRADNÍ DÍLY

Záruční a pozáruční opravy, spotřební materiál a náhradní díly

www.tesla-electronics.eu

PROHLÁŠENÍ O SHODĚ

My, INTER-SAT LTD, org. složka prohlašujeme, že toto zařízení je v souladu se základními požadavky a dalšími příslušnými ustanoveními norem a předpisů relevantních pro daný typ zařízení.

Design a specifikace mohou být změněny bez předchozího upozornění, tiskové chyby vyhrazeny.

www.tesla-electronics.eu

Vážený zákazník, ďakujeme, že ste si vybral TESLA RoboStar T10.

Pred použitím robotického vysávača si prosím dôkladne prečítajte pravidlá bezpečného používania a dodržujte všetky bežné bezpečnostné pravidlá.

 pred použitím si dôkladne prečítajte celý návod na používanie  tento užívateľský návod si uschovajte  dodržujte pravidlá uvedené v tomto návode pre zníženie rizika poškodenia

robotického vysávača alebo pre prípad vášho zranenia

DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIA

Tento prístroj je zložité elektromechanické zariadenie, venujte prosím pozornosť týmto pokynom:

 Prístroj je určený len na použitie v interiéri pri izbovej teplote.  Používajte vysávač čo najčastejšie na dosiahnutie maximálneho čistiaceho efektu.  Na nabíjanie používajte iba príslušenstvo dodávané výrobcom robotického vysávača. Použitie

neoriginálneho príslušenstva môže zapríčiniť poškodenie robotického vysávača, zásah elektrickým prúdom alebo požiar.

 Nedotýkajte sa častí, ktoré sú pripojené do elektrickej siete, ak máte mokré ruky.  Nenechávajte prístroj bez dozoru v prítomnosti detí  Nedovoľte používať robotický vysávač deťom, a to ani za dohľadu dospelej osoby.  Používajte iba originálne príslušenstvo, ktoré je určené pre tento model.  Nesadajte si na robotický vysávač, ani naň nepokladajte iné predmety.  Nepoužívajte prístroj, ak je poškodený prívodný elektrický kábel.  Neotvárajte a neopravujte prístroj, vystavujete sa tak nebezpečenstvu poranenia elektrickým

prúdom a strate záruky.

 Nepoužívajte prístroj, ak máte mokré ruky alebo nohy.  Udržujte ho mimo dosahu horľavých a prchavých látok.  Nepoužívajte ho v blízkosti predmetov naplnených vodou, ktorá by ho mohla poškodiť, napr.

pri prevrhnutí nádoby s vodou.

 Neumývajte vysávač vodou.  Zabráňte pôsobeniu sálavého tepla na plastový povrch prístroja.  Nepoužívajte prístroj v príliš teplom, prašnom alebo vlhkom prostredí.  Nevysávajte tekutiny, horiace cigarety, črepy a ostré predmety, zápalky a iné horľavé látky,

múku, cement, omietku, väčšie kusy papiera, plastové vrecúška alebo iné predmety, ktoré môžu vysávač poškodiť.

 Pri vysávaní môže dôjsť k nabitiu elektrostatickým nábojom, ktorý môže byť pre užívateľa

nebezpečný.

 Informujte o používaní vysávača aj spolubývajúcich kvôli zabráneniu zranenia.  Nepoužívajte robotický vysávač, ak má plný zberný kôš.

 Výrobca a dovozca do Európskej únie nezodpovedá za škody spôsobené používaním

Predný nárazník

Ľavé pojazdné koleso

Spustenie/Ukončenie vysávania

Predné pojazdné koleso

Otvorenie/zavretie krytu

Pravá kefa

Konektor na nabíjanie

Nasávací otvor

Ľavá kefa

Pravé pojazdné koleso

Kryt batérie

Spodný kryt

Horný kryt

Dvierka nádoby na smeti

Zásobník na nečistoty

HEPA filter

Hlavný vypínač (tlačidlo zapnutia/vypnutia)

Rámček pre HEPA filter

Primárny filter

prístroja, napr. za poranenie, opareniny, požiar, zranenie, znehodnotenie ďalších vecí a pod.

OBSAH BALENIA

Pozorne skontrolujte, či ste vybalili všetko dodávané príslušenstvo, odporúčame vám nechať si počas záručnej lehoty originálnu papierovú škatuľu, užívateľský manuál a baliaci materiál.

POPIS

PRVÉ SPUSTENIE - AUTOMATICKÉ VYSÁVANIE

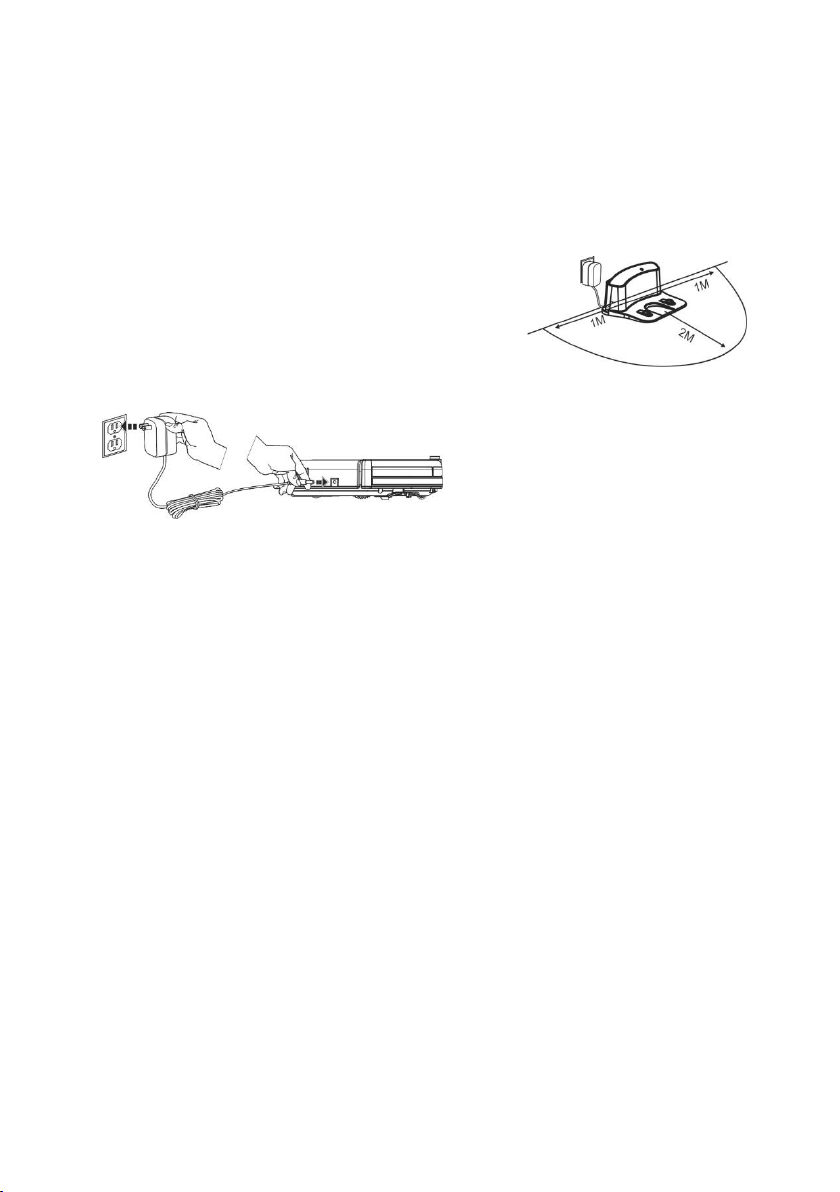

Pripojte nabíjaciu stanicu pomocou 230 V napájacieho adaptéra do elektrickej zásuvky. Pred prednou stranou nesmú byť žiadne prekážky do vzdialenosti 2 metrov, po bokoch do vzdialenosti 1 metra. Podmienkou je rovný povrch, odporúčame stanicu prilepiť k stene alebo k podlahe obojstrannou lepiacou páskou, aby sa pevne zafixovala jej poloha. Napájací kábel umiestnite tak, aby sa nezamotal do čistiacich kief.

230 V napájací adaptér môžete zapojiť aj priamo do vysávača.

1. Ide o najpoužívanejší spôsob vysávania.

2. Vložte batérie do diaľkového ovládanie, dbajte na dodržanie správnej polarity.

3. Umiestnite vysávač do nabíjacej stanice a batéria vysávača sa začne automaticky nabíjať.

4. Pred spustením vysávača pripravte miestnosť tak, aby na podlahe nezostali predmety, ktoré

môžu brániť používaniu vysávača (väčšie papiere, káble, nálepky, malé predmety, nevhodne umiestnený koberec apod.).

5. Odsuňte stoličky a ďalšie väčšie predmety, aby vysávač mohol bez problémov dosiahnuť aj

na neprístupné miesta.

6. Na uvedenie do chodu stlačte na diaľkovom ovládaní alebo hornej strane prístroja tlačidlo

„CLEAN“.

7. Vysávač začne automatický vysávať, pokračuje takmer až do úplného vybitia batérie, potom

automaticky vyhľadá nabíjaciu stanicu a spustí dobíjanie batérie.

8. Na prerušenie/zastavenie vysávača stlačte opäť tlačidlo „CLEAN“.

9. Stlačením tlačidla „CLEAN“ na vysávači na 3 sekundy uvediete prístroj do „Pohotovostného

režimu“.

10. Vysávač sa automaticky prepne do „Pohotovostného režimu“ pri nečinnosti dlhšej než 10

minút.

PRVÉ VYSÁVANIE

 V miestnostiach odstráňte všetky prekážky, ktoré môžu brániť efektívnemu vysávaniu  Odstráňte aj predmety, ktoré môžu poškodiť robotický vysávač.  Koberec treba pri vytieraní zaistiť tak, aby sa naň vysávač nedostal.  Priame slnečné svetlo môže spôsobiť zníženú citlivosť infračervených snímačov vysávača,

preto mu prosím zabráňte.

 Čierny nábytok nemusí vysávač správne detegovať kvôli fyzikálnej povahe infračervených

snímačov. Preto môže dôjsť k slabým nárazom, ktoré budú tlmené predným nárazníkom.

NASTAVENIE ČASU

Spustenie/Ukončenie vysávania

Vysávanie pozdĺž stien

Naplánovanie času spustenia

Presun do nabíjacej stanice

Vysávanie v špirále

Senzor diaľkového ovládania

Displej

Nabíjací konektor

Smerové tlačidlá

Vstup pre nabíjanie 230 V

Nastavenie hodín

Nabíjací konektor

 Stlačením tlačidla „CLOCK“ na diaľkovom ovládači vstúpte do režimu „Nastavenie času“, pri

úprave času použite smerové tlačidlá (HH:MM).

 Opätovným stlačením tlačidla „CLOCK“ potvrdíte a uložíte nastavený čas.  Úspešné „Nastavenie času“ bude potvrdené pípnutím vysávača.

PLÁNOVANIE VYSÁVANIA

 Vysávač bude vysávať vždy v nastavený čas.  Stlačením tlačidla „PLAN“ na diaľkovom ovládači vstúpte do režimu „Plánovanie vysávania“.  Smerovými tlačidlami nastavte začiatok vysávania v hornej polovici displeja diaľkového

ovládania (HH:MM).

 Opätovným stlačením tlačidla „PLAN“ potvrdíte nastavený čas „Plánovaného vysávania“.  Vymazanie nastaveného času urobte vypnutím vysávača

(Hlavný vypínač Zapnuté/Vypnuté).

 Úspešné „Plánovanie vysávania“ bude potvrdené pípnutím vysávača.

DIAĽKOVÉ OVLÁDANIE NABÍJACIA STANICA

OVLÁDANIE DIAĽKOVÝM OVLÁDAČOM

1. Tlačidlo „CLEAN“ (1)

 spustenie/zastavenie vysávača  spustenie zvoleného režimu

2. Smerové tlačidlá (5) Tlačidlo : zvýšenia hodnoty času pri nastavení plánu vysávania a nastavení času Tlačidlo : smerové tlačidlo pre pohyb dopredu

Tlačidlo : zníženie hodnoty času pri nastavení plánu vysávania a nastavení času Tlačidlo : smerové tlačidlo pre pohyb dozadu

Tlačidlo : pohyb z nastavení minút na hodinu, pri nastavení plánu vysávania a nastavení času Tlačidlo : smerové tlačidlo pre pohyb vľavo

Tlačidlo : pohyb z nastavení hodín na minúty, pri nastavení plánu vysávania a nastavení času Tlačidlo : smerové tlačidlo pre pohyb vpravo

3. Tlačidlo „PLAN“ (2)

 vstup do režimu „Plánovanie vysávania“, nastavte smerovými tlačidlami začiatok vysávania

v hornej polovici displeja diaľkového ovládania (HH:MM).

 opätovným stlačením tlačidla potvrdíte nastavený čas „Plánovaného vysávania“.

4. Tlačidlo „CLOCK“ (6)

 vstup do režimu „Nastavenie času“, použite smerové tlačidlá (HH:MM)  opätovným stlačením tlačidla potvrdíte nastavený čas

5. Tlačidlo „HOME“ (8)

 po stlačení vysávač vyhľadá nabíjaciu stanicu a začne sa nabíjať

6. Tlačidlo „ŠPIRÁLA“ (3)

 po stlačení vysávač začne vysávať v kruhoch - cielené vysávanie

7. Tlačidlo „OBVOD“ (7)

 po stlačení vysávač začne vysávať pozdĺž stein (položte vysávač blízko steny, cca 10 cm)

VYTIERANIE SUCHÝM MOPOM

 Na odstránenie jemného prachu a vyleštenie podlahy.  Do vysávača zacvaknite mopovaciu podložku s mopom, využite dva inštalačné otvory na

spodnej strane vysávača „M“.

 Mop z mikrovlákna na vytieranie nepoužívajte na koberce a nerovné povrchy.

VYTIERANIE VODOU

Kryt otvoru na vodu

Otvor na navlhčenie mopu vodou

Držadlo na vytiahnutie z vysávača

Otvor pro vodu

(VOLITEĽNÉ - zásobník na vodu pre mokré mopovanie NIE JE súčasťou balenia)

Do vysávača zacvaknite mopovaciu podložku s mopom, využite dva inštalačné otvory na spodnej strane vysávača „M“. Odklopte plastovú krytku a naberte vodu do plastového zásobníka na vodu. Odporúčame podlahu stierať čistou vodou, čistiaci prostriedok môže spôsobiť napenenie a zhoršiť tak odkvapkávaniu vody na mop prípadne spôsobí šmuhy na podlahe po jej uschnutí.

Ak je mop po upratovaní špinavý, môžete ho opatrne vyprať vo vlažnej vode. Pri skladaní mopu z držiaka postupujte opatrne, aby ste rýchlym pohybom nepoškodili suchý zips na držiaku. Navlhčite mop ľahko vodou pre rýchlejšie a plynulejšie stieranie vodou.

 Voda by mala prirodzene pomaly odkvapkávať z ľavého a pravého plastového dielu.  Otvorte ľahkým stlačením horný kryt vysávača, vyberte nádobu na prach a na jej miesto

vložte nádobu s vodou.

 Nádobu treba vložiť presne a zarovnať na určené miesto vo vysávači.  Zatvorte horný kryt vysávača.  Stlačte tlačidlo „CLEAN“ na spustenie vytierania vodou.  V tomto režime je vypnuté vysávanie, pracujú iba bočné čistiace kefy.  Voda odkvapkáva automaticky, preto nenechávajte vysávač stáť na mieste bez pohybu alebo

so zvyškami vody v zásobníku na vodu, aby ste predišli rozliatiu vody po podlahe.

Stav

Tlačidlo „CLEAN“

Nabíjanie

Preblikávanie (oranžová farba)

Plné nabitie batérie

Trvalo svieti (zelená farba)

Slabá batéria

Trvalo svieti (oranžová farba)

Zvolený režim

Preblikávanie (zelená farba)

Chyba vysávača

Preblikávanie (červená farba)

Krátky tón

Príčina

Riešenie

Predné pojazdné koleso alebo bočné čistiace kefy nepracujú.

Skontrolujte predné pojazdné koleso a bočné čistiace kefy a vyčistite ich.

o o

Chyba spodného alebo predného senzora.

Vyčistite spodné senzory, zľahka stlačte predný nárazník. Skontrolujte, či doň nie je zaseknutý malý predmet.

o o o

Vysávač uviezol.

Presuňte vysávač a pokračujte vo vysávaní.

 Mop z mikrovlákna na vytieranie nepoužívajte na koberce a nerovné povrchy.  Po dokončení vysávania vyberte zásobník na vodu.  Z bezpečnostných dôvodov nenabíjajte batériu s vloženým zásobníkom na vodu.

POPIS SIGNALIZÁCIE STAVOVÝCH DIÓD

POPIS ZVUKOVEJ SIGNALIZÁCIE

V prípade, že sa problém nevyrieši, skontrolujte, či je batéria plne nabitá a potom vypnite a zapnite vysávač hlavným vypínačom.

NABÍJANIE

Ak chcete vysávač nabiť, na diaľkovom ovládaní stlačte tlačidlo „HOME“ (8). Vysávač vyhľadá nabíjaciu stanicu a automaticky spustí nabíjanie batérie. Plné nabitie batérie bude signalizované trvale rozsvieteným zeleným nápisom "CLEAN". V prípade detegovania nízkej kapacity batérie počas vysávania vysávač automaticky vyhľadá nabíjaciu stanicu a spustí nabíjanie. Nabíjaciu stanicu nechajte stále zapnutú v sieti, ak nebude zapnutá, vysávač ju nedokáže nájsť.

STAROSTLIVOSŤ O BATÉRIU

 Ak budete robotický vysávač prevážať alebo ho nebudete dlhší čas používať, vypnete ho

hlavným vypínačom.

 Na nabíjanie odporúčame využívať nabíjaciu stanicu.

 Pre napájanie vysávača sú použité kvalitné batériové články, ktoré nevyžadujú formátovanie.  Vysávač je vybavený špeciálnou ochranou, ktorá po nabití prestane dodávať energiu a

zabráni tak prebitiu batérie. Takto sa batérii zaistí dlhodobá životnosť a zároveň je vysávač vždy pripravený začať vysávať.

ČISTENIE VYSÁVAČA

Po každom vysávaní vysypte zásobník na prach. Plná nádoba na prach výrazne ovplyvňuje sací výkon vysávača a kvalitu vysávania.

HEPA filter čistite každých 14 dní prachovým štetcom alebo vysávačom. Výmenu HEPA filtra odporúčame po 6 mesiacoch. Ak na čistenie prachovej nádoby použijete vodu, potom nádobu pred opätovnou inštaláciou do vysávača dobre vysušte.

ČISTENIE SENZOROV, KONTAKTOV A KIEF

Raz za mesiac vyčistite mäkkou utierkou nabíjacie kontakty na vysávači a nabíjaciu stanicu. Rovnakým spôsobom čistite aj tri senzory na spodnej strane vysávača, označené body v koliesku (viď obrázok).

Raz za týždeň skontrolujte obe čistiace kefy a odstráňte z nich namotané vlasy a ďalšie nečistoty. Odstráňte prach z otvoru na nasávanie vzduchu.

Záruka NEPLATÍ pri:

Tento produkt spĺňa požiadavky Európskeho Únie.

Ak je tento symbol prečiarknutého koša s okolo pripojený k produktu, znamená to, že na produkt sa vzťahuje európska smernica 2002/96/ES. Informujte sa prosím o miestnom systéme separovaného zberu elektrických a elektronických výrobkov. Postupujte prosím podľa miestnych predpisov a staré výrobky nevyhadzujte v bežnom domácom odpade. Správna likvidácia starého produktu pomáha predísť potenciálnym negatívnym vplyvom na životné prostredie a ľudské zdravie.

 použití prístroja na iné účely  nedodržaní „Dôležitých bezpečnostných pokynov“ uvedených v užívateľskom manuáli  elektromechanickom alebo mechanickom poškodení spôsobenom nevhodným používaním  škode spôsobenej prírodnými živlami, ako sú oheň, voda, statická elektrina, prepätie atď.  škode spôsobenej neoprávnenou opravou  nečitateľnom sériovom čísle prístroja  batérii, ak po viac než 6 mesiacoch používania nedrží svoju pôvodnú kapacitu

(záruka na kapacitu batérie je 6 mesiacov)

SERVIS A NÁHRADNÉ DIELY

Záručné a pozáručné opravy, spotrebný materiál a náhradné diely

www.tesla-electronics.eu

VYHLÁSENIE O ZHODE

My, INTER-SAT LTD, org. zložka, prehlasujeme, že toto zariadenie je v súlade so základnými požiadavkami a ďalšími príslušnými ustanoveniami noriem a predpisov relevantných pre daný typ

zariadenia.

Dizajn a špecifikácie môžu byť zmenené bez predchádzajúceho upozornenia, tlačové chyby vyhradené.

www.tesla-electronics.eu

Dear customer, Thank you for choosing the TESLA RoboStar T10.

Please, read the safety rules carefully and follow all common safety rules before using a robotic vacuum cleaner.

 read through the instructions for use thoroughly before using  keep the user manual for future reference  follow the rules stated in this manual to reduce the risk of damage to the robotic

vacuum cleaner and possible injury

IMPORTANT SAFETY WARNINGS

This device is a complex electromechanical device, please, pay attention to the following guidelines:

 The device is intended for indoor use at room temperature only.  Use the vacuum cleaner as often as possible for the maximum cleaning effect.  Use only accessories provided by the authorised manufacturer. Using non-original

accessories can cause damage the robotic vacuum cleaner, electric shock, or fire.

 Do not touch any of the parts plugged into the mains if you have wet hands.  Do not leave the appliance in the presence of children without supervision of an adult.  Do not allow children to use the robotic vacuum cleaner even under the supervision of an

adult.

 Only use original accessories designed for this model.  Do not sit on the robotic vacuum cleaner or place other objects on it.  Do not use the appliance if the power cord is damaged.  Do not open or repair the unit, there is a risk of electric shock and loss of warranty.  Do not use the device if you have wet hands or feet.  Keep away from flammable and volatile substances.  Do not use the device near objects containing liquids, the device may for example turn the

objects over causing water spillage.

 Do not wash the vacuum cleaner with water, avoid radiant heat on the plastic surface of the

device.

 Do not use the device in a too hot, dusty or damp environment.  Do not let the device vacuum fluids, burning cigarettes, splinters and sharp objects, matches

and other combustible substances, flour, cement, plaster, larger pieces of paper, plastic bags, or other objects that can cause damage to the vacuum cleaner.

 Electrostatic charge may occur during the cleaning process, which may be dangerous to the

user.

 Also inform your roommates about the use of the vacuum cleaner to avoid possible injury.  Do not use the robotic vacuum cleaner if its dust container is full.

 The manufacturer and distributor for the European Union is not responsible for damage caused

Front bumper

Left wheel

Start/Stop the operation

Front wheel

Open/Close the cover

Right side brush

Charging contact

Intake opening

Left side brush

Right wheel

Battery cover

Bottom cover

Top cover

Trash container door

Trash container

HEPA filter

Main switch (ON/OFF button)

HEPA filter frame

Primary filter

by the operation of the device such as injuries, scalding, fire, damage to other objects etc.

PACKAGE CONTENT

Carefully check you have unpacked all accessories, we recommend keeping the original paper box, user manual and packaging materials for the warranty period.

DESCRIPTION

FIRST START - AUTOMATIC CLEANING

There must be no obstacles within 2 meters in front and 1 meter on the sides from the charging station. The charging station must be placed on a flat surface, we also recommend to fix the station to the wall or floor with a double-sided adhesive tape. Place the power cord so it does not get entangle in the cleaning brushes of the vacuum cleaner.

You can also plug the 230 V power adapter directly into the vacuum cleaner.

1. This is the most common way of cleaning.

2. Insert the batteries into the remote control, make sure the polarity is correct.

3. Connect the charging station to an electrical outlet with a 230 V power adapter.

4. Place the vacuum cleaner in the charging station and the vacuum cleaner battery will start

charging automatically.

5. Before putting the vacuum cleaner into operation, prepare the room so there are no objects on

the floor that may prevent the vacuum cleaner to operate properly (bigger sheets of paper, cables, stickers, small items, inappropriately placed carpet, etc.).

6. Remove the chairs and other larger items so the vacuum cleaner can easily reach inaccessible

places.

7. To put into operation, press the "CLEAN" button on the remote control or on the top of the

device.

8. The vacuum cleaner starts cleaning automatically until the battery is almost empty, then the

vacuum cleaner automatically searches for the charging station and starts charging the battery.

9. To pause/stop the vacuum cleaner operation, press the "CLEAN" button again.

10. Press and hold the "CLEAN" button on the vacuum cleaner for 3 seconds to switch the device

into the "Standby" mode.

11. The vacuum cleaner also switches to the "Standby" mode automatically when it is idle for

more than 10 minutes.

FIRST CLEANING

 Remove all obstacles that can prevent effective cleaning.  Also remove objects that can damage the robotic vacuum cleaner.  The carpet must be secured so the robot cannot get on it when mopping.  Direct sunlight may cause a reduced sensitivity of the infrared sensors of the vacuum cleaner,

please avoid direct sunlight light.

Start/Stop the operation

Cleaning along the walls

Schedule cleaning setting

Return to the charging station

Spiral cleaning

Remote control sensor

Display

Charging contact

Directional buttons

230 V input

Clock setting

Charging connector

 Black furniture may not be properly detected due to the physical nature of infrared sensors.

This may cause a slight impact, which will be reduced by the front bumper.

TIME SETTING

 Press the "CLOCK" button on the remote control to enter the "Time Setting" mode, use the

directional buttons to adjust the time (HH: MM).

 Press the "CLOCK" button again to confirm and save the set time.  Successful time setting will be confirmed by a beep sound on the vacuum cleaner.

SCHEDULE CLEANING

 The vacuum cleaner will always start cleaning at the set time.  Press the "PLAN" button on the remote control to enter the "Schedule Cleaning" mode.  Use the directional buttons at the top half of the remote control display (HH: MM) to set the

start for the schedule cleaning.

 Press the "PLAN" button again to confirm the set time of the "Schedule Cleaning".  To erase the set time, turn the vacuum cleaner off (the main on/off switch).  Successful schedule cleaning setting will be confirmed by a beep sound on the vacuum

cleaner.

REMOTE CONTROL CHARGING STATION

REMOTE CONTROL

1. The "CLEAN" (1) button

 Start/Stop the operation  Run the selected mode

2. Directional buttons (5) Button : to increase the time value for the schedule cleaning and time setting Button : a directional button to move forward

Button : to decrease the time value for the schedule cleaning and time setting Button : a directional button to move backward

Button : to switch from setting the minutes to setting the hours for a schedule cleaning and time setting Button : a directional button to move to the left

Button : to switch from setting the hours to setting the minutes for a schedule cleaning and time setting Button : a directional button to move to the right

3. The "PLAN" (2) button

 Enter the "Schedule Cleaning" mode, use the directional buttons at the top half of the remote

control display (HH: MM) to set the start for the schedule cleaning.

 Press the button again to confirm the "Scheduled Cleaning".

4. The "CLOCK" (6) button

 Enter the "Time Setting" mode, use the directional buttons (HH: MM).  Press the button again to confirm the set time.

5. The "HOME" (8) button

 Press to command the vacuum cleaner to search for the charging station and start charging.

6. The "SPIRAL" (3) button

 Press to command the vacuum cleaner to start cleaning in circles - targeted cleaning.

7. The "PERIMETER" (7) button

 Press to command the vacuum cleaner to start cleaning along the walls (put the vacuum

cleaner near the wall, aprox. 10 cm).

DRY MOPPING

 To remove fine dust and polish the floor.  Attach the mopping pad with the mop on the vacuum cleaner, use the two installation holes

"M" on the bottom of the vacuum cleaner.

 Do not use the microfiber cloth for mopping uneven surfaces or carpets.

WET MOPPING

Water container opening cover

Opening for moistening the mop

Handle for removing the container from the vacuum cleaner

Water container opening

(OPTIONAL - water tank for water mopping IS NOT included in package)

Attach the mopping pad with the mop on the vacuum cleaner, use the two installation holes "M" on the bottom of the vacuum cleaner. Open the plastic cap and take the water into the plastic water tank. We recommend that the floor be wiped with clean water, the detergent may cause foam to soften water dripping on the mop, or cause smudges on the floor after drying.

If the mop is dirty after cleaning, you can clean it with lukewarm water. When removing the mop from the holder, make sure you do not damage the velcro fastener on the bracket quickly. Dampen mop lightly with water for faster and smoother wiping.

 Water should slowly drip from the left and right plastic parts.  Press the top cover of the vacuum cleaner gently to open it, remove the dust container and

insert the water container instead.

 The container should be properly inserted into its place in the vacuum cleaner.  Close the top of the vacuum cleaner.  Press the "CLEAN" button to start the wet mopping operation.  In this mode, the device does not vacuum, only the side brushes operate.

 Water drips automatically, so do not let the vacuum cleaner stand motionlessly in one place

Status

CLEAN button

Charging

Flashing (orange colour)

Battery fully charged

Light is on (green colour)

Low battery

Light is on (orange colour)

Selected mode

Flashing (green colour)

Error

Flashing (red colour)

Short tone

Cause

Solution

The front wheel or the side brushes do not work.

Check the front wheel and the side brushes and clean them.

o o

Error of the bottom or front sensor.

Clean the bottom sensors; lightly press the front bumper. Check there is no jammed object.

o o o

The vacuum cleaner got jammed.

Move the vacuum cleaner and continue cleaning.

with remaining water in the container to prevent water spillage on the floor.

 Do not use the microfiber cloth for mopping uneven surfaces or carpets.  Remove the water container when the mopping is done.  Do not charge the battery with the water tank for safety reasons.

DESCRIPTION OF THE STATUS LED DIODES

DESCRIPTION OF AUDIO ERROR SIGNALS

If the problem still occurs, check whether the battery is fully charged if it is, turn the vacuum cleaner off and on again with the main switch.

CHARGING OF THE BATTERY

If you want charge up the vacuum cleaner, press the "HOME" (8) button on the remote control. The vacuum cleaner will search for the charging station and automatically start charging the battery. The full battery charge will be signaled by the green "CLEAN" lit green LED.

If the battery status is low, the vacuum cleaner will automatically search for the charging station and start charging. Keep the charging station connected to the mains continuously otherwise the vacuum cleaner will not be able to find it.

BATTERY MAINTENANCE

 If you are going to carry the robotic vacuum cleaner or not use it for a long time, press the

main switch to turn it off.

 We recommend using the charging station for charging.  The vacuum cleaner is equipped with a special protection that stops charging the battery when

it is fully charged so the battery cannot be overcharged. This ensures a long service life of the battery and the vacuum cleaner is always ready to start cleaning.

CLEANING THE VACUUM CLEANER

Empty the dust container after every cleaning. If the dust container is full it has a bad effect on the suction power of the vacuum cleaner and the quality of the cleaning.

Clean the HEPA filter every 14 days with a dust brush. We recommend replacing the HEPA filter every 6 months. If you rinse the dust container with water, let the container dry completely before reassembling the vacuum cleaner.

CLEANING THE SENSORS, CONTACTS AND BRUSHES

Clean the charging contacts on the vacuum cleaner and on the charging station once a month with a soft cloth. Clean the three sensors on the bottom of the vacuum cleaner in the same way, marked points in the wheel (see figure).

Check the two side cleaning brushes once a week and remove entangled hair and other dirt. Remove the dust from the air intake.

The warranty DOES NOT APPLY to:

 using the device for other purposes than it was designed to  failure to observe the "Important Safety Instructions" stated in the user manual  electrical or mechanical damage caused by improper use  damage caused by natural elements such as water, fire, static electricity, power surges etc.

 damage caused by an unauthorized repair

This product complies with the requirements of the Europe Community.

When this crossed-out wheeled bin symbol is attached to a product it means that the product is covered by the European Directive 2002/96/EC. Please inform yourself about the local separate collection system for electrical and electronic products. Please act according to your local rules and do not dispose of your old products with your normal household waste. Correct disposal of your old product helps to prevent potential negative consequences for the environment and human health.

 unreadable serial number  the battery capacity drops after 6 months of using (6-months battery life warranty)

SERVICE AND SPARE PARTS

Warranty and post-warranty repairs, consumables and spare parts:

www.tesla-electronics.eu

DECLARATION OF CONFORMITY

We, INTER-SAT LTD, org. slozka, declare that this device complies with the essential requirements and other relevant provisions of the standards and regulations relevant to the type of equipment.

Design and specification may be changed without prior notice, print errors reserved.

www.tesla-electronics.eu

RoboStar T10 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
