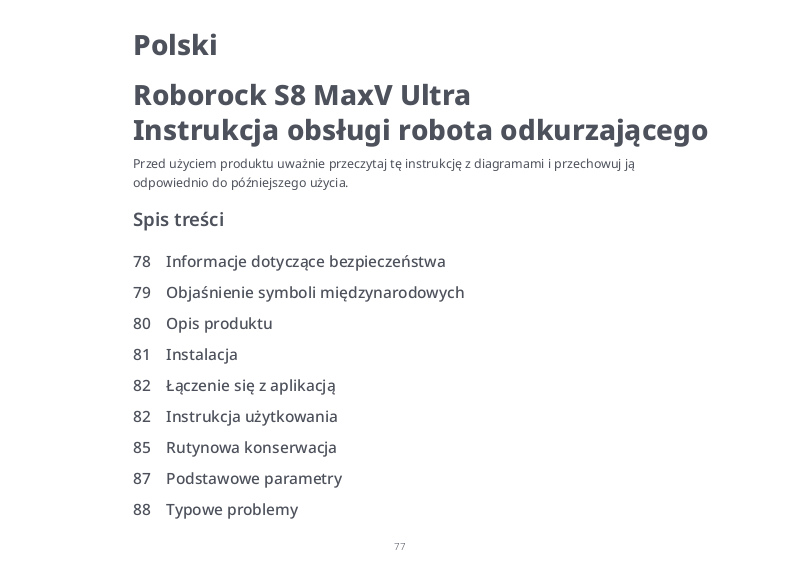

Page 1
Polski
Roborock S8 MaxV Ultra
Instrukcja obsługi robota odkurzającego
Przed użyciem produktu uważnie przeczytaj tę instrukcję z diagramami i przechowuj ją
odpowiednio do późniejszego użycia.
Spis treści
78 Informacje dotyczące bezpieczeństwa
79 Objaśnienie symboli międzynarodowych
80 Opis produktu
81 Instalacja
82 Łączenie się z aplikacją
82 Instrukcja użytkowania
85 Rutynowa konserwacja
87 Podstawowe parametry
88 Typowe problemy
77
Page 2
Informacje dotyczące bezpieczeństwa
Ograniczenia
OSTRZEŻENIE
•Do ładowania akumulatora należy używać wyłącznie odłączanego zasilacza Roborock EWFD13HRR lub EWFD14HRR dostarczanego z tym produktem.
•Aby zapobiec obrażeniom spowodowanym przez ostrza do cięcia włosów wewnątrz pokrywy szczotki głównej, należy zainstalować dwie
główne szczotki przed instalacją pokrywy szczotki głównej.
•Przed przystąpieniem do czyszczenia lub konserwacji produktu należy go wyłączyć i wyjąć wtyczkę z gniazdka.
•Aby uniknąć zagrożenia spowodowanego niezamierzonym zresetowaniem wyłącznika termicznego, urządzenie nie może być zasilane przez
zewnętrzne urządzenie przełączające, takie jak zegar sterujący, ani podłączone do obwodu, który jest regularnie włączany i wyłączany przez
zakład energetyczny.
PRZESTROGA
•Używaj produktu wyłącznie zgodnie z instrukcją obsługi. Za wszelkie straty lub szkody powstałe w wyniku nieprawidłowego użytkowania
odpowiada użytkownik.
•Upewnić się, że zainstalowano zbiornik na kurz, filtr zmywalny, worek na kurz, szczotkę boczną, ściereczki mopa, główne szczotki i pokrywę
szczotki głównej przed sprzątaniem.
•Nie siadać ani nie stawać na robocie i stacji dokującej.
•Aby zapobiec powstaniu korozji lub uszkodzeniom, nie używać środków do dezynfekcji i stosować wyłącznie roztwór myjący zalecany przez
Roborock we wkładzie.
•Nie umieszczać niskich przedmiotów (np. buty, maty) obok wysokich obszarów, np. schodów. W przeciwnym razie robot może spaść,
powodując nieprawidłowe działanie czujników.
•Aby zapobiec uszkodzeniom ze strony wody, należy się upewnić, że podłoga, na której pracuje robot, jest sucha.
•Nie należy używać tego produktu na podwyższonych powierzchniach bez barier, takich jak podłoga na strychu, odkryty taras czy górna
powierzchnia mebli.
•Aby uniknąć zablokowania produktu i uszkodzenia wartościowych przedmiotów, przed rozpoczęciem odkurzania należy usunąć z podłogi
lekkie rzeczy (takie jak plastikowe torby) i delikatne przedmioty (takie jak wazony).
•Nie należy używać produktu do odkurzania twardych lub ostrych przedmiotów (takich jak odpady dekoracyjne, szkło i gwoździe), aby uniknąć
zarysowania podłogi.
•Przed schowaniem robota należy go całkowicie naładować i wyłączyć, a następnie wybrać chłodne i suche miejsce. Aby zapobiec
nadmiernemu rozładowaniu akumulatora, należy ładować go co najmniej raz na trzy miesiące.
•Nie ustawiaj żadnych przedmiotów w pobliżu wlotu ssania stacji dokującej.
78
Page 3
•Nie wkładaj palców w spoinę stacji dokującej, aby uniknąć możliwych obrażeń ciała.
•Nie używaj produktu w pomieszczeniu, w którym śpią niemowlęta lub dzieci.
•Nie przenosić robota za pionowy zderzak, górną pokrywę, szczotkę boczną lub zderzak. Nie przenoś stacji dokującej poprzez podnoszenie
bazy stacji dokującej, uchwytów zbiornika wody ani pokrywy pojemnika na kurz.
•Upewnij się, że robot jest zgodny ze stacją dokującą, w przeciwnym razie opróżnianie lub ładowanie mogą się nie powieść.
•Nie używaj stacji dokującej do zbierania kamieni, ścinków papieru lub innych przedmiotów, które mogą zablokować kanał zasysający. Jeżeli
kanał zasysający zostanie zablokowany, należy niezwłocznie go wyczyścić.
•Umieść stację dokującą na twardej, płaskiej podłodze z daleka od ognia, wysokiej temperatury i wody. Unikaj wąskich przestrzeni lub miejsc,
w których robot może być zawieszony w powietrzu.
•Nie należy umieszczać na produkcie lub stacji dokującej żadnych przedmiotów, dzieci i zwierząt domowych ani zasłaniać urządzenia żadnymi
przedmiotami (w tym pokrywą pyłoszczelną), niezależnie od tego, czy jest ona używana czy nie.
•Nie zbieraj przedmiotów palących się lub dymiących, takich jak papierosy, zapałki lub gorący popiół.
•Nie używaj stacji dokującej do zbierania przedmiotów palnych lub wybuchowych, takich jak zapalniczka, benzyna i toner stosowany
w drukarkach bądź kopiarkach.
•Nie płukać robota ani stacji dokującej.
Nie dotykaj wylotów wody, aby uniknąć poparzeń gorącą wodą.
•
Akumulator i ładowanie
OSTRZEŻENIE
•Aby zminimalizować ryzyko porażenia prądem, należy zawsze korzystać z odpowiednio uziemionego gniazdka elektrycznego. Jeśli takie
gniazdko nie jest dostępne, skonsultuj się z elektrykiem, by dowiedzieć się, jak postępować w takim przypadku.
•Upewnij się, że napięcie zasilające jest zgodne z wymaganiami podanymi na stacji dokującej.
•Stosuj tylko dostarczony z produktem przewód zasilający, aby zapobiec ewentualnemu dymowi, wysokiej temperaturze lub pożarowi.
•Nie używaj produktu z żadnymi zasilaczami, ponieważ może to spowodować niebezpieczeństwo i utratę gwarancji.
•Nie wyrzucaj zużytych akumulatorów. Przekaż je profesjonalnej firmie recyklingowej.
•Jeżeli stacja dokująca znajduje się w miejscu narażonym na burze lub z niestabilnym napięciem, należy zastosować środki ochrony.
•Należy odłączyć przewód zasilający przed odłożeniem stacji dokującej do przechowywania.
•Przy transporcie produktu należy się upewnić, że jest odłączony od zasilania i wyłączony, a także opróżnić zbiorniki na wodę. Jednocześnie
należy opróżnić i wypłukać wkład na roztwór myjący, pozostawić do wyschnięcia, a następnie zainstalować ponownie. Zalecamy użycie
oryginalnego opakowania.
Objaśnienie symboli międzynarodowych
– Symbol UZIEMIENIA [symbol IEC 60417-5019 (2009-02)]
79
Page 4
A
Opis produktu
A1
Robot (widok z góry)
– Zadanie obejmujące jedynie
mopowanie / blokada przed dziećmi
•Naciśnij, aby rozpocząć zadanie
obejmujące jedynie mopowanie
•Naciśnij i przytrzymaj przez 3 sekundy,
aby włączyć/wyłączyć blokadę
przed dziećmi
– Moc/sprzątanie
•Naciśnij i przytrzymaj, aby włączyć
lub wyłączyć robota
•Naciśnij, aby rozpocząć sprzątanie
– Światło wskaźnika zasilania
•Białe: poziom naładowania baterii
≥
15%
•Czerwone: poziom naładowania
baterii < 15%
•Pulsowanie: ładowanie lub
uruchamianie w toku
•Migające na czerwono: błąd
•Migające na przemian na czerwono
i na biało: zdalny podgląd lub
podróżowanie
– Stacja dokująca
•Naciśnij, aby rozpocząć
dokowanie/opróżnianie
•Naciśnij i przytrzymaj, aby umyć
ściereczki mopa
Naciśnij dowolny przycisk, aby wstrzymać robota
Uwaga:
podczas sprzątania lub zjazdu do stacji dokującej.
A1-1—Kontrolka asystenta głosowego
•Miga powoli: uruchamianie
•Miga szybko: oczekiwanie na
polecenia głosowe
A1-2—Zderzak pionowy
A1-3—Czujnik LiDAR
A1-4—Mikrofony
•Stosuj przy połączeniach wideo
i sterowaniu głosem.
A1-5—Czujnik ściany
A1-6—Czujnik omijania przeszkód
Reactive AI
A1-7—Lokalizator stacji dokującej
A1-8—Światło wypełniające LED
A2
Robot (widok z dołu)
A2-1—Czujniki krawędzi
A2-2—Czujnik dywanu
A2-3—Kółko wielokierunkowe
A2-4—Elastyczna szczotka boczna
A2-5—Szczotki główne
A2-6—Zatrzaski pokrywy szczotki głównej
A2-7—Kółka główne
A3
Robot (górna pokrywa zdjęta)
A3-1—Magnetyczna górna pokrywa
A3-2—Kontrolka WiFi
•Wył.: WiFi wyłączone
•Miga wolno: oczekiwanie na
połączenie
•Miga szybko: łączenie
•Stałe światło: WiFi podłączone
80
A3-3—Przycisk resetowania
A3-4—Styki ładujące
A3-5—Czujnik komunikacji
A3-6—Port samouzupełniający
A3-7—Przycisk pozycjonowania
A3-8—Wyloty powietrza
A3-9—Moduł VibraRise
A3-10—Zderzak
A4
Moduł VibraRise
A4-1—Szczelina do mocowania ściereczki
mopa
A4-2—Moduł wibracyjny
A4-3—Moduł mopujący Edgewise
Elementów mocujących ściereczkę mopa nie
Uwaga:
można odczepić.
A5
Ściereczka mopa VibraRise
A5-1—Ściereczki z rzepami
Uwaga: Przymocuj ściereczkę mopa na płasko.
A6
Ściereczka mopa Edgewise
A6-1—Śruba ściereczki mopa
A7
Pojemnik na kurz
A7-1—Zatrzask pojemnika na kurz
A7-2—Pokrywa filtra
A7-3—Wlot powietrza
A7-4—Filtr zmywalny
A7-5—Wlot ssania
A8
Podstawa stacji dokującej
Page 5
A9
Jednorazowy worek na kurz
A10
Przewód zasilający
A11
Stacja dokująca z funkcją
automatycznego opróżniania,
mycia i napełniania
A11-1—Rączka zbiornika na wodę
A11-2—Pokrywa zbiornika na wodę
A11-3—Zatrzask zbiornika wody
A11-4—Zbiornik na czystą wodę
A11-5—Wyloty powietrza
A11-6—Zbiornik czyszczący modułu
mopującego Edgewise
A11-7—Podstawa stacji dokującej
A11-8—Styki ładujące
A11-9—Port napełniania robota
A11-10—Zbiornik na brudną wodę
A11-11—Światło wskaźnika statusu
Uwaga:
wyłączona lub przygaszona w trybie Nie przeszkadzać
(Do Not Disturb, DND).
A11-12—Pokrywa zbiornika na kurz
A11-13—Moduł mycia mopa
A11-13-1—Szybka szczotka do konserwacji
A11-13-2—Listwa myjąca
A11-13-3—Wyloty wody
A11-13-4—Zatrzask szczotki do konserwacji
A11-14—Wkład roztworu myjącego
•Pulsuje: opróżnianie/mycie mopa
•Czerwone: błąd stacji dokującej
•Przygaszone: ładowanie/suszenie
•Wył.: zasilanie wyłączone
Aby ograniczyć zakłócenia, kontrolka będzie
A11-15—Szczelina na worek na kurz
A11-16—Filtr
A11-17—Nadajnik lokalizacyjny stacji
A11-18—Wlot ssania
A11-19—Filtr wody
A12
dokującej
Schowek na przewód
zasilający
A12-1—Szczelina schowka na przewód
A12-2—Port zasilania
A12-3—Wyloty przewodu
Wyjście kabla zasilania może być z dowolnej strony.Uwaga:
B
Instalacja
B1
Ważne informacje
B1-1—
Usuń z podłogi przewody, twarde
lub ostre przedmioty (jak gwoździe
czy szkło) oraz luźne przedmioty
i przenieś wszelkie niestabilne,
delikatne, cenne lub niebezpieczne
przedmioty, aby zapobiec obrażeniom
ciała lub uszkodzeniu mienia w
wyniku wciągnięcia, uderzenia lub
przewrócenia przez robota.
B1-2—
W przypadku użycia robota na
pewnej wysokości należy zawsze
używać bezpiecznej bariery fizycznej
zapobiegającej przed przypadkowym
upadkiem urządzenia, który mógłby
skutkować obrażeniami ciała lub
uszkodzeniem mienia.
81
Uwagi:
•Przy pierwszym użyciu robota należy śledzić go na
całej trasie odkurzania i zwracać uwagę na potencjalne
problemy. Robot będzie w stanie samodzielnie
odkurzać po kolejnym uruchomieniu.
•Aby zapobiec nadmiernemu nagromadzeniu się
brudu na ściereczkach mopa, podłogi powinny być
odkurzone co najmniej trzy razy przed pierwszym
cyklem mopowania.
B2
Ustawienie stacji dokującej
B2-1—
Umieść stację dokującą na twardej,
płaskiej podłodze (drewniana /
pokryta glazurą / betonowa itp.) i
usuń gąbkę użytą do zabezpieczenia
modułu myjącego mopa przy
dostawie, który znajduje się na dole.
B2-2—
Dołącz podstawę stacji dokującej
poprzez wciśnięcie w dół obu boków
podstawy, a następnie zdecydowane
naciśnięcie łączącej je części, aż do
usłyszenia kliknięcia.
Podłącz przewód zasilający z tyłu
B2-3—
stacji dokującej i umieść jego
nadmiar w szczelinie schowka.
B2-4—
Wyznacz miejsce o co najmniej
następujących wymiarach: wysokość
0,82 m (2,7 ft), szerokość 0,42 m (1,4 ft)
i głębokość 1 m (3,3 ft). Upewnij się,
że dana lokalizacja ma dobrą siłę
sygnału WiFi, aby zapewnić sobie
lepszą obsługę aplikacji mobilnej.
Podłącz urządzenie i upewnij się, że
kontrolka statusu jest włączona.
Page 6
B2-4-1— Ponad 0,82 m (2,7 ft)
B2-4-2— Ponad 1 m (3,3 ft)
B2-4-3— Ponad 0,42 m (1,4 ft)
Uwagi:
•Jeśli przewód zasilający będzie zwisał pionowo do
podłogi, może zostać chwycony przez robota, co
spowoduje przesunięcie lub odłączenie stacji dokującej.
•Kontrolka statusu świeci się, gdy stacja dokująca ma
zasilanie i jest przygaszona, gdy robot ładuje się lub
schną ściereczki mopa.
•Kontrolka statusu zmieni kolor na czerwony, jeśli
wystąpi błąd.
•Umieść stację dokującą na twardej, płaskiej podłodze
z daleka od ognia, wysokiej temperatury i wody. Unikaj
wąskich przestrzeni lub miejsc, w których robot może
być zawieszony w powietrzu.
•Umieszczenie stacji dokującej na miękkiej powierzchni
(dywan/mata) może spowodować jej przechylenie
i doprowadzić do problemów z wyjazdem.
•Trzymaj stację dokującą z daleka od bezpośredniego
nasłonecznienia lub miejsc, które mogą blokować
nadajnik lokalizacyjny stacji dokującej, w przeciwnym
razie robot może do niej nie wrócić.
•Nie używaj stacji dokującej bez zbiornika na
czystą wodę, zbiornika na brudną wodę, szybkiej
szczotki do konserwacji, pokrywy zbiornika na kurz,
jednorazowego worka na kurz, zbiornika czyszczącego
modułu mopa Edgewise, wkładu na roztwór myjący
lub filtra wody.
•Konserwuj stację dokującą zgodnie z instrukcją
konserwacji rutynowej. Nie czyść przewodu zasilającego
ani styków ładujących przewodu zasilającego stacji
dokującej mokrą szmatką lub chusteczką.
•Wszystkie stacje dokujące są poddawane testom
z wykorzystaniem wody, zanim opuszczą fabrykę. Jest
to normalne, że mała ilość wody pozostanie w kanaliku
stacji dokującej.
B3
Ustawianie stacji dokującej
Naciśnij i przytrzymaj
, aby włączyć robota.
Poczekaj, aż kontrolka zasilania zacznie
świecić stałym światłem, a następnie
umieść robota przed stacją dokującą.
Upewnij się, że stacja dokująca jest
podłączona. Następnie naciśnij
, aby robot
automatycznie powrócił do stacji dokującej
w celu naładowania. Robot jest wyposażony
we wbudowaną, wysokowydajną baterię
litowo-jonową. Aby utrzymać wysoką
wydajność akumulatora, należy utrzymywać
robota w stanie naładowania.
Kontrolka zasilania stacji dokującej
B3-1—
jest przygaszona, kontrolka statusu
zasilania robota pulsuje: Ładowanie
Robot może się nie włączyć, jeśli poziom
Uwaga:
naładowania baterii jest niski. W takim przypadku należy
umieścić robota w stacji dokującej w celu naładowania.
Łączenie się z aplikacją
1. Pobierz aplikację
Wyszukaj zwrot „Roborock” w App Store lub
Google Play lub zeskanuj poniższy kod QR,
aby pobrać i zainstalować aplikację.
2. Resetowanie WiFi
a. Zdejmij magnetyczną górną pokrywę
i znajdź kontrolkę WiFi.
b. Naciśnij i przytrzymaj jednocześnie
i
, aż usłyszysz komunikat głosowy
„Resetowanie WiFi”. Reset jest zakończony,
gdy kontrolka WiFi miga powoli. Robot
będzie wtedy czekał na nawiązanie
połączenia.
Jeśli nie możesz się połączyć z robotem
Uwaga:
z powodu konfiguracji routera, zapomnianego hasła lub
z jakiegokolwiek innego powodu, zresetuj WiFi i dodaj
swojego robota jako nowe urządzenie.
3. Dodaj urządzenie
Otwórz aplikację Roborock, dotknij przycisku
„Skanuj, aby połączyć” lub „Wyszukaj
urządzenie” i dodaj urządzenie, postępując
zgodnie z poleceniami w aplikacji.
Uwagi:
•Rzeczywisty proces może się różnić z powodu
trwających aktualizacji aplikacji. Postępuj zgodnie
z instrukcjami podawanymi w aplikacji.
•Obsługiwana jest tylko sieć WiFi 2,4 GHz.
•Jeśli robot czeka dłużej niż 30 minut na połączenie,
WiFi zostanie automatycznie wyłączone. W przypadku
konieczności ponownego połączenia należy
zresetować WiFi przed kontynuowaniem.
C
Instrukcja
użytkowania
C1
Napełnianie zbiornika na
czystą wodę
Unieś zbiornik na czystą wodę, otwórz
górną pokrywę i napełnij zbiornik wodą
z kranu. Po napełnieniu zamknij pokrywę
82
Page 7
i włóż zbiornik na czystą wodę z powrotem
do stacji dokującej.
Uwagi:
•Używaj tylko zimnej wody, aby uniknąć odkształceń.
•Jeśli na zewnątrz zbiornika na wodę pozostała woda,
wytrzyj ją miękką, suchą ściereczką przed włożeniem
zbiornika.
•Aby zapobiec wysokiemu stężeniu roztworu myjącego,
dodaj roztwór tylko do wkładu.
•Pokrywa zbiornika na czystą wodę nie może być odłączona.
C2
Dodawanie roztworu myjącego
C2-1—
Zdejmij pokrywę zbiornika na kurz,
wyciągnij całą kasetę na roztwór
myjący, pociągając za dolny uchwyt,
a następnie połóż ją na płaskiej,
twardej powierzchni.
Uwaga: Aby pokrywa zbiornika na kurz nie spadła i nie
uderzyła robota, zdejmuj ją obiema rękami, trzymając po
obu stronach.
Otwórz pokrywę kasety i dodaj
C2-2—
roztwór myjący.
Po napełnieniu zamknij pokrywę i włóż
C2-3—
kasetę z powrotem do stacji dokującej.
Naciśnij kasetę, aż usłyszysz kliknięcie
oznaczające jej zablokowanie.
Zainstaluj pokrywę zbiornika na kurz,
C2-4—
aby się upewnić, że jest szczelny.
Uwagi:
•Pamiętaj, że kaseta na roztwór myjący jest w całości
wyjmowana przed dodaniem roztworu myjącego.
•Aby zapobiec powstaniu korozji lub uszkodzeniom, nie
używać środków do dezynfekcji i stosować wyłącznie
roztwór myjący zalecany przez Roborock we wkładzie.
•W zestawie nie ma roztworu myjącego. W razie
potrzeby należy go kupić.
C3
Włączanie/wyłączanie
Naciśnij i przytrzymaj , aby włączyć robota.
Włączy się kontrolka zasilania, a robot
przejdzie w tryb gotowości.
Naciśnij i przytrzymaj przycisk
, aby
wyłączyć robota i zakończyć cykl sprzątania.
Uwaga: Robota nie można wyłączyć podczas ładowania.
C4
Rozpoczęcie sprzątania
Naciśnij
, aby rozpocząć sprzątanie.
Robot zaplanuje trasę sprzątania w każdym
pomieszczeniu. Na początku narysuje
krawędzie strefy, a następnie wypełni pokój
wzorem zygzaka. W ten sposób robot
czyści wszystkie pokoje po kolei, efektywnie
sprzątając pomieszczenia.
Strefa 1 – odkurzona
Strefa 4 – następna strefa
Uwagi:
•Aby umożliwić robotowi automatyczne dokowanie,
uruchom robota z poziomu stacji dokującej i nie
przenoś stacji dokującej podczas sprzątania.
•Odkurzanie nie może zostać rozpoczęte, jeśli poziom
naładowania akumulatora jest zbyt niski. Przed
rozpoczęciem sprzątania należy naładować robota.
•Jeśli sprzątanie zostanie zakończone w ciągu 10 minut,
obszar zostanie wysprzątany dwukrotnie.
•Jeśli podczas sprzątania bateria się rozładuje, robot
automatycznie powróci do stacji dokującej. Po
Strefa 2 – odkurzona
Strefa 3 – w toku
83
naładowaniu baterii robot będzie kontynuował pracę
od miejsca, w którym ją przerwał.
•Robot cofnie mocowanie ściereczki mopa podczas
sprzątania dywanu. Aby uniknąć wjeżdżania robota na
dywan, możesz również oznaczyć go w aplikacji jako
strefę zakazaną.
•Przed rozpoczęciem pracy z mopem upewnij się, że
ściereczki mopa są poprawnie założone.
C5
Odkurzanie punktowe
Naciśnij jednocześnie i , aby rozpocząć
sprzątanie punktowe.
Zakres odkurzania: robot odkurza kwadratowy
obszar o wymiarach 1,5 m (4,9 ft) × 1,5 m (4,9 ft).
Uwaga: Po odkurzaniu punktowym robot automatycznie
powróci do punktu początkowego i przejdzie w tryb
gotowości.
C6
Zadanie obejmujące jedynie
mopowanie
Naciśnij , aby rozpocząć jedynie
mopowanie. Główne szczotki podniosą się,
po czym razem z wentylatorem przestaną
działać, a moduł VibraRise się obniży.
Uwaga: W porównaniu do tradycyjnego trybu
czyszczenia poziom hałasu generowanego przy
korzystaniu z zadania obejmującego jedynie mopowanie
jest znacznie niższy.
C7
Pauza
Podczas pracy robota naciśnij dowolny
przycisk, aby go zatrzymać, naciśnij
wznowić sprzątanie, naciśnij
robota do stacji dokującej i naciśnij oraz
przytrzymaj
, aby umyć ściereczki mopa i
wznowić sprzątanie.
, aby
, aby odesłać
Page 8
Uwaga: Umieszczenie robota w trybie wstrzymania
w stacji dokującej kończy aktualny cykl czyszczenia.
C8
Czuwanie
Jeśli praca robota zostanie wstrzymana
na ponad 10 minut, przejdzie on w tryb
czuwania, a jego kontrolka zasilania będzie
migać co kilka sekund. Naciśnij dowolny
przycisk, aby uaktywnić robota.
Uwagi:
•Robot przechodzi w stan czuwania, kiedy jest ładowany.
•Robot wyłączy się automatycznie, jeśli zostanie
pozostawiony w trybie czuwania przez dłużej niż
12 godzin.
C9
Mycie ściereczek mopa
W trakcie czyszczenia robot automatycznie
określa, kiedy powinien wrócić do stacji
dokującej w celu umycia mopa i napełnienia
zbiornika na wodę dla maksymalizacji
wydajności mopowania. Aby ręcznie rozpocząć
mycie, naciśnij i przytrzymaj
lub dotknij
odpowiedni przycisk w aplikacji. Naciśnij
dowolny przycisk, aby zatrzymać mycie.
Uwagi:
•Aby umożliwić robotowi automatyczne mycie ściereczek
mopa, uruchom robota z poziomu stacji dokującej i nie
przenoś stacji dokującej podczas sprzątania.
•Czas lub tryb mycia mopa można zmodyfikować
w aplikacji.
•Nie dotykaj wylotów wody, aby uniknąć poparzeń
gorącą wodą.
C10
Opróżnianie
Po czyszczeniu robot powróci do stacji
dokującej i, w zależności od potrzeby,
rozpocznie się opróżnianie automatyczne.
Aby ręcznie rozpocząć opróżnianie, naciśnij
przycisk
na robocie podłączonym do stacji
dokującej lub dotknij odpowiedni przycisk
w aplikacji. Naciśnij dowolny przycisk, aby
zatrzymać opróżnianie.
Uwagi:
•Jeśli opróżnianie będzie nieużywane przez dłuższy
okres, opróżnij pojemnik na śmieci ręcznie i upewnij
się, że wlot powietrza jest czysty, aby zapewnić
optymalną wydajność opróżniania.
•Automatyczne opróżnianie może być wyłączone za
pomocą aplikacji.
•Unikaj częstego opróżniania ręcznego.
C11
Osuszanie
Osuszanie rozpoczyna się automatycznie
po zakończeniu mycia lub sprzątania. Aby
ręcznie uruchomić lub zatrzymać osuszanie,
dotknij odpowiedniego przycisku w aplikacji.
Uwagi:
•Nie stój blisko wylotów powietrza podczas osuszania.
•Czas osuszania można zmodyfikować w aplikacji.
•Automatyczne osuszanie można wyłączyć w aplikacji.
C12
Automatyczne dodawanie
roztworu myjącego
Robot automatycznie doda roztwór myjący
do wody podczas mopowania i napełniania
zbiornika zgodnie z ustawioną ilością, aby
zapewnić optymalne mopowanie.
Uwaga: Inteligentne dodawanie roztworu myjącego
można wyłączyć w aplikacji.
C13
Ładowanie
Po odkurzeniu robot automatycznie powróci
do stacji dokującej w celu naładowania baterii.
Naciśnij
, aby wysłać zatrzymanego robota
z powrotem do stacji dokującej. Kontrolka
zasilania będzie pulsować podczas
ładowania robota.
Uwaga: Jeśli robot nie będzie mógł znaleźć stacji
dokującej, automatycznie powróci do miejsca, w którym
został włączony. Umieść robota w stacji dokującej
ręcznie, aby go naładować.
C14
Tryb DND
Domyślny czas uruchomienia trybu Nie
przeszkadzać (ang. Do Not Disturb, DND)
to okres pomiędzy godziną 22.00 a 8.00.
Możesz użyć aplikacji, aby zablokować tryb
DND lub zmienić okres DND, lub ustawić,
czy włączyć automatyczne napełnianie,
opróżnianie i osuszanie, przyciemnianie
kontrolki i ściszanie komunikatu głosowego
w okresie DND.
C15
Blokada przed dziećmi
Naciśnij i przytrzymaj , aby włączyć/
wyłączyć blokadę przed dziećmi. Opcję tę
można także ustawić za pomocą aplikacji. Po
jej uruchomieniu robot nie będzie reagował
na naciskanie żadnych przycisków, gdy
nie pracuje. Naciśnij dowolny przycisk, aby
zatrzymać robota podczas sprzątania lub
dokowania.
84
Page 9
C16
Błąd
Jeśli wystąpi błąd, kontrolka zasilania na
robocie będzie migać na czerwono lub
kontrolka statusu na stacji dokującej będzie
świecić stałym, czerwonym światłem.
Pojawi się powiadomienie w aplikacji i może
wybrzmieć alarm głosowy.
Uwagi:
•Robot automatycznie wejdzie w tryb uśpienia, jeśli
pozostanie w stanie błędu przez ponad 10 minut.
•Umieszczenie błędnie działającego robota w stacji
dokującej zakończy bieżące sprzątanie.
C17
Resetowanie systemu
Jeśli robot nie reaguje na naciśnięcie
przycisku lub nie można go wyłączyć,
zresetuj system, wciskając przycisk
resetowania.
Uwaga: Po zresetowaniu istniejące ustawienia systemu,
takie jak zaplanowane cykle odkurzania WiFi itp. zostaną
przywrócone do ustawień fabrycznych.
C18
Przywracanie ustawień
fabrycznych
Jeśli robot nie działa poprawnie po
zresetowaniu systemu, należy go
włączyć. Naciśnij i przytrzymaj przycisk
a jednocześnie naciskaj przycisk Reset, aż
usłyszysz komunikat głosowy
„Przywracanie ustawień fabrycznych”.
Robot zostanie następnie przywrócony do
ustawień fabrycznych.
,
D
Rutynowa
konserwacja
Uwaga: Częstotliwość wymiany może się różnić
w zależności od sytuacji. Jeśli pojawi się nietypowe
zużycie, natychmiast wymień daną część.
D1
Szczotki główne
Czyść co 2 tygodnie i wymieniaj co 6–12 miesięcy.
*
D1-1—Pierścienie blokujące włosy
D1-2—Nasadki szczotki głównej
D1-3—Pokrywa szczotki głównej
D1-4—Zatrzaski
D1-5—Szczotki główne
D1-6—Łożysko szczotki głównej
Odwróć robota i wciśnij dwa zatrzaski
D1-7—
do środka, aby zdjąć pokrywę
szczotki głównej.
D1-8—
Wyciągnij szczotki główne i wyjmij
łożysko szczotki głównej, a następnie
nakrywki szczotki głównej i
pierścienie blokujące włosy. Wyjmij
włosy i zabrudzenia po obu stronach
szczotek głównych. Następnie
zainstaluj pierścień blokujący włosy,
nakrywki szczotki głównej i łożyska
szczotki głównej.
D1-9—
Zainstaluj szczotki główne
ponownie. Włóż łożyska szczotki
głównej na miejsce. Po poprawnym
zainstalowaniu łożysk nałóż pokrywę
szczotki głównej.
—
Zainstaluj pokrywę szczotki głównej D1-10
ponownie. Upewnij się, że cztery
zęby znajdują się w gniazdach,
i naciśnij pokrywę szczotki głównej
tak, aby usłyszeć kliknięcie.
Uwagi:
•Zaleca się wytrzeć szczotki główne wilgotną ściereczką.
Jeśli szczotki główne są mokre, wysuszyć je na
powietrzu z dala od światła słonecznego.
•Do czyszczenia szczotki głównej nie należy używać
żrących detergentów ani środków dezynfekcyjnych.
•Aby zapobiec obrażeniom spowodowanym przez
ostrza do cięcia włosów wewnątrz pokrywy szczotki
głównej, należy zainstalować dwie główne szczotki
przed instalacją pokrywy szczotki głównej.
D2
Elastyczna szczotka boczna
Czyść co miesiąc i wymieniaj co 3–6 miesięcy.
*
Odkręć śrubę szczotki bocznej. Wyjmij
i oczyść szczotkę boczną. Ponownie
zainstaluj szczotkę i dokręć śrubę.
D3
Kółko wielokierunkowe
Czyść wedle potrzeby.
*
Użyj narzędzia, np. małego
D3-1—
śrubokręta, aby podważyć osie
i wyjąć kółko.
Wspornika kółka wielokierunkowego nie można
Uwaga:
zdejmować.
D3-2—
Wypłucz kółko i oś, aby usunąć
wszelkie włosy i zabrudzenia.
Pozostaw do wyschnięcia, zamontuj
ponownie i wciśnij koło i oś
z powrotem na miejsce.
85
Page 10
D4
Kółka główne
Czyść wedle potrzeby.
*
Kółka główne czyść za pomocą miękkiej
suchej szmatki.
D5
Pojemnik na kurz
Czyść wedle potrzeby.
*
Zdejmij górną magnetyczną pokrywę
D5-1—
i naciśnij zatrzask pojemnika na
śmieci, aby wyjąć pojemnik.
Wyjmij filtr zmywalny i opróżnij
D5-2—
pojemnik na kurz.
Napełnij pojemnik na śmieci czystą
D5-3—
wodą i załóż ponownie filtr zmywalny.
Delikatnie potrząsaj pojemnikiem na
kurz, a następnie wylej brudną wodę.
Aby zapobiec zatkaniu, należy używać wyłącznie
Uwaga:
czystej wody bez płynu do mycia.
Pozostaw pojemnik na śmieci oraz
D5-4—
zmywalny filtr do wyschnięcia.
D6
Filtr zmywalny
Czyść co 2 tygodnie i wymieniaj co 6–12 miesięcy.
*
Wyjmij filtr.D6-1—
Kilkakrotnie przepłucz i postukaj
D6-2—
w filtr, aby usunąć jak najwięcej
zanieczyszczeń.
Nie dotykaj powierzchni filtra rękami, szczotką
Uwaga:
ani twardymi przedmiotami, aby uniknąć potencjalnych
uszkodzeń.
Pozostaw filtr co najmniej
D6-3—
na 24 godziny do wyschnięcia
i zainstaluj ponownie.
Dokup dodatkowy filtr i w razie potrzeby stosuj
Uwaga:
go zamiennie.
D7
Ściereczka mopa Edgewise
Czyść zgodnie z potrzebą i wymieniaj co 3–6 miesięcy.
*
Odkręć śrubę na środku ściereczki mopa.D7-1—
Umyj ściereczkę mopa i wysusz na
D7-2—
powietrzu.
Ponownie zainstaluj ściereczkę mopa
D7-3—
i dokręć śrubę.
Brudna ściereczka mopa pogarsza jakość
Uwaga:
czyszczenia. Przed użyciem wypłucz ją.
D8
Ściereczka mopa VibraRise
Czyść zgodnie z potrzebą i wymieniaj co 3–6 miesięcy.
*
Ściągnij ściereczkę mopa z uchwytu.
D8-1—
Umyj ściereczkę mopa i wysusz na
powietrzu.
Brudna ściereczka mopa pogarsza jakość
Uwaga:
czyszczenia. Przed użyciem wypłucz ją.
Wsuń ściereczkę mopa od strony
D8-2—
otwarcia szczeliny do mocowania,
a następnie dociśnij ją na płasko.
D9
Czujniki robota
Czyść wedle potrzeby.
*
Użyj miękkiej, suchej szmatki, aby wytrzeć
i wyczyścić wszystkie czujniki, w tym:
D9-1—Czujnik omijania przeszkód
Reactive AI
D9-2—Lokalizator stacji dokującej
D9-3—Czujnik dywanu
D9-4—Czujnik ściany
86
D9-5—Czujnik komunikacji
D9-6—Czujniki krawędzi
D10
Styki ładujące
Czyść wedle potrzeby.
*
Użyj miękkiej, suchej szmatki do wytarcia
styków ładowania w robocie i stacji
dokującej.
D11
Przenoszenie stacji dokującej
Aby przenieść stację dokującą, chwyć jedną
ręką za uchwyt z tyłu urządzenia, a drugą
ręką za wewnętrzną część z przodu. Nie
podnoś bezpośrednio za podstawę, aby
stacja dokujące nie spadła.
D12
Zbiornik na brudną wodę
Czyść wedle potrzeby.
*
Wyczyść zbiornik na brudną wodę w razie
potrzeby. Otwórz pokrywę zbiornika na
brudną wodę i wylej z niego brudną wodę.
Napełnij zbiornik czystą wodą, zamknij
pokrywę i wstrząśnij. Wylej brudną wodę.
Zamknij pokrywę, a następnie ponownie
zamontuj zbiornik.
Uwagi:
•Używaj tylko zimnej wody, aby uniknąć odkształceń.
•Jeśli na zewnątrz zbiornika na wodę pozostała woda,
wytrzyj ją miękką, suchą ściereczką przed włożeniem
zbiornika.
•Pokrywa zbiornika na brudną wodę nie może być
odłączona.
Page 11
D13
Szybka szczotka do konserwacji
Czyść zgodnie z wymogami i wymieniaj co 6–12 miesięcy.
*
Podnieś zatrzask szybkiej szczotki do
konserwacji i usuń szczotkę. Usuń wszelkie
elementy, które dostały się do szybkiej
szczotki do konserwacji, a następnie opłucz
ją w celu oczyszczenia. Ponownie zamocuj
szczotkę i zatrzask na miejscu.
D14
Filtr wody
Czyść wedle potrzeby.
*
Wyciągnij filtr do mycia. Naciśnij zatrzask z
boku filtra, aby go otworzyć do dołu. Wypłucz
wodą, użyj miękkiej, suchej szmatki do wytarcia
zbiornika, a następnie ponownie zamocuj filtr,
blokując zatrzask. Naciśnij filtr, aż usłyszysz
kliknięcie oznaczające jego zablokowanie.
D15
Zbiornik czyszczący modułu
mopującego Edgewise
Czyść wedle potrzeby.
*
Wyjmij zbiornik czyszczący.D15-1—
Wypłucz zbiornik czyszczący wodą.D15-2—
Ponownie zamontuj zbiornik
D15-3—
czyszczący.
D16
Wymiana jednorazowych
worków na kurz
Wymieniaj regularnie lub gdy jest pełny.
*
Zdejmij pokrywę zbiornika na kurz.D16-1—
Uwaga: Aby pokrywa zbiornika na kurz nie spadła i nie
uderzyła robota, zdejmuj ją obiema rękami, trzymając po
obu stronach.
Wyjmij worek na kurz i wyrzuć go.D16-2—
Uwagi:
•Uchwyt worka na kurz uszczelnia go podczas
wyjmowania, aby zapobiec wyciekom.
•Należy zawsze założyć worek na kurz przed
włożeniem górnej pokrywy pojemnika na kurz, aby
uniknąć automatycznego opróżnienia bez worka.
Automatyczne opróżnianie można również wyłączyć
w aplikacji.
Wyczyść filtr suchą ściereczką, włóż
D16-3—
nowy worek na kurz i rozłóż go
równomiernie, aby go zainstalować.
Upewnij się, że worek na kurz jest poprawnie
Uwaga:
zainstalowany, aby uniknąć zanieczyszczeń i uszkodzenia
stacji dokującej.
Zainstaluj pokrywę zbiornika na
D16-4—
kurz, aby się upewnić, że jest
szczelny.
D17
Akumulator
Robot jest wyposażony we wbudowaną,
wysokowydajną baterię litowo-jonową. Aby
utrzymać wysoką wydajność akumulatora,
podczas normalnego użytkowania należy
utrzymywać robota w stanie naładowania.
Jeśli robot nie będzie używany przez dłuższy
Uwaga:
czas, należy go wyłączyć i doładowywać co najmniej
co trzy miesiące, aby uniknąć uszkodzenia w wyniku
nadmiernego rozładowania.
Podstawowe parametry
Robot
Model S82USV
Akumulator
Zasilanie
znamionowe
Czas ładowania Około 4 godzin
Numer seryjny znajduje się na naklejce na
Uwaga:
spodniej stronie robota.
Akumulator litowojonowy 14,4 V /
5200 mAh (typowo)
20 V DC 1,5 A
87
Page 12
Stacja dokująca z funkcją
automatycznego opróżniania,
mycia i napełniania
Model EWFD13HRR
Znamionowe
napięcie wejściowe
Częstotliwość
znamionowa
Zasilanie
znamionowe
(zbieranie kurzu)
Zasilanie
znamionowe
(mopowanie gorącą
wodą)
Zasilanie
znamionowe
(ładowanie i
osuszanie)
Znamionowe
parametry
wyjściowe
Ładowanie
akumulatora
220–240 V AC
50–60 Hz
3 A
6 A
0,75 A
20 V DC 1,5 A
Akumulator litowojonowy 14,4 V /
5200 mAh (typowo)
Typowe problemy
Zeskanuj poniższy kod QR, aby zobaczyć
typowe problemy.
88
Loading...
