Robomow MS1000 User Manual [se]

Page 1
Original Bruksanvisning (SE)
Robotgräsklippare
RS612 / RS622 / RS630
TS1000 / TS1800
MS1000 / MS1800
WWW.ROBOMOW.COM / WWW.ROBOMOW.EU
DOC6011A
Page 2
Robomow RS modeller
- EU Declaration of Conformity
Manufacturer: F. Robotics Acquisitions Ltd.
Hatzabar St., Industrial Zone
P.O.Box 1412 Pardesiya,
42815 Israel
F. Robotics Acquisitions Ltd. declares under sole responsibility that the products identified above conform to the Directives below:
The products covered by this Declaration
26 Volt Battery operated Robotic Lawn Mower model:
Robomow RS Modeller (with Base Station)
- Machinery Directive 2006/42/EC
Standards referenced: EN ISO 12100:2010.
- EMC Directive 2004/108/EC
Standards referenced: EN 55014-1:2011. EN 55014-2:2008. EN 61000-3-2:2006. EN 61000-3-3:2008.
- Noise Directive 2000/14/EC
Standards referenced: BS EN ISO 3744:2010. ISO 11094:1991.
- RoHS Directive 2011/65/EU.
Technical file representative:
Mr. Gerome De Schutter Friendly Robotics BV. Adress: Expeditieweg 4-6, Andelst 6673, Netherlands.
I hereby declare that the above product conforms to the requirements as specified above.
Shai Abramson – Senior VP R&D
F. Robotics Acquisitions Ltd.
Israel
26 November 2013
Produkterna är tillverkade av F. Robotics Acquisitions (Friendly Robotics).
CE godkända.
© Friendly Robotics, 2014-A. Alla rättigheter förbehålls. Ingen del av detta dokument får kopieras, reproduceras, överföras elektroniskt eller översättas utan att det i förväg skriftligen har godkänts av Friendly Robotics.
Produkten, produktspecifikationer och detta dokument kan ändras utan föregående meddelande. Alla andra varumärken är respektive ägares egendom.
Välkommen till en värld för robotliknande hushållsprodukter med Friendly Robotics Robomow!
Tack för att du har köpt vår produkt. Vi vet att du kommer att njuta av den extra lediga tid du kommer att få när du använder Robomow för att klippa din gräsmatta. Om du installerar och använder Robomow på rätt sätt kommer den att klippa din gräsmatta på ett säkert sätt och ge dig en klippkvalitet som bara matchas av ett fåtal andra gräsklippare. Du kommer att bli imponerad över din gräsmattas utseende och det bästa av allt, Robomow gjorde det åt dig.
VIKTIGT!
Följande sidor innehåller viktiga säkerhets- och driftsinstruktioner. Läs igenom och följ alla instruktioner i denna bruksanvisning Läs noga och gå igenom alla säkerhetsinstruktioner, varningar och försiktighetsåtgärder som finns i denna bruksanvisning.
Om du struntar i att läsa och följa dessa instruktioner och varningstexter kan detta leda till allvarlig skada eller dödsfall för människor eller husdjur, eller orsaka skador på privat egendom.
I
Page 3
Definitioner för varningsdekaler
Detta är symbolerna på Robomow®; Läs dem noggrant innan du använder Robomow®.
FARA! Vassa roterande knivar Håll händer och fötter borta. Allvarliga skador kan ske. Varning - Rör inte roterande kniv(ar).
Introduktion
1 2 3 4 5 6 7
1. Varningssymbol – VARNING - detta är ett farligt elverktyg. Var försiktig när du använder det och följ alla säkerhetsinstruktioner och varningar.
2. Läs bruksanvisningen – Läs bruksanvisningen innan du använder din Robomow
3. Risk för föremål som kan slungas iväg eller komma flygande - Hela kroppen är utsatt för risk. Var försiktig.
4. Håll ett säkerhetsavstånd till Robomow Se till att människor, framför allt barn, husdjur och åskådare hålls utanför det område där Robomow
5. Var rädd om tår och fingrar – Roterande knivar. Risk för skador från roterande knivar. Håll händer och fötter borta och försök inte lyfta bort Robomow
6. Ta bort skyddsanordningen innan du arbetar med eller lyfter Robomow
7. Sitt inte på Robomow
Släng inte Robomow osorterade kommunala sopor – de måste samlas in separat.
®
.
®
eller någon av dess delar som
då den körs.
från området.
®
.
.
används.
SE
VARNING!
Denna varningssymbol kommer att förekomma på flera
ställen i sidorna i denna bruksanvisning.
Avsikten är att lyfta fram ett viktigt säkerhets-,
varnings- eller försiktighetsmeddelande.
Ägna särskild uppmärksamhet åt dessa
områden och se till att du helt förstår
meddelandet innan du fortsätter.
II
Page 4
Robomow RS modeller
Säkerhetsvarningar & Försiktighetsåtgärder
Användning
1. Läs denna drifts- och säkerhetsmanual noggrant och bekanta dig med kontrollerna och korrekt användning av Robomow
du använder Robomow®.
2. Låt aldrig barn eller människor som inte känner till dessa instruktioner köra Robomow
®
.
3. Klipp aldrig gräset när människor, framför allt barn, eller husdjur är i närheten.
4. Vi rekommenderar å det bestämdaste att du använder Barnlås eller Antistöld (4-siffrig PIN-kod) för att förhindra att gräsklipparen
används av barn eller andra som inte känner till hur man använder Robomow
5. Låt aldrig Robomow
®
klippa utan uppsikt, såtillvida området inte är fullständigt inhägnat och det inte är möjligt för människor att
®
på ett säkert sätt.
beträda gräsmattan.
6. Operatören eller användaren är ansvarig för olyckor eller faror som kan uppstå på andra människor eller deras egendom.
7. Använd skyddsglasögon och handskar när du lägger ut kantkabeln och slår ner metallpeggarna/peggarna. Slå ner alla peggar noggrant så att du därigenom undviker att man kan snubbla på kabeln.
8. Se till att lägga ut och installera kantkabeln enligt instruktionerna.
9. Inspektera området som klippts av Robomow
®
och ta bort stenar, kvistar, kablar, ben och andra föremål, en gång i veckan. De
föremål som kniven stöter emot kan kastas iväg och förorsaka allvarliga skador på människor.
10. I händelse av onormala vibrationer, stoppa gräsklipparen, slå från säkerhetsswitchen och kontrollera visuellt eventuella skador på kniven eller klippdäcket. Ersätt utslitna eller trasiga knivar för att bevara balans. Om vibrationer fortsätter ring efter service.
11. Håll händer och fötter borta från knivar och andra rörliga delar.
12. Slå alltid från säkerhetsswitchen innan du lyfter gräsklipparen eller gör justeringar. Rör inte knivarna förrän de helt stannat.
13. Försök aldrig utföra service eller göra justeringar på gräsklipparen när den är igång.
14. När du programmerar klippschemat, se till att det är programmerat på tider när det inte finns några barn, husdjur eller andra åskådare på gräsmattan.
15. Använd inte Robomow
16. Kör inte Robomow
®
för något annat ändamål än den är avsedd för.
®
om någon säkerhetsfunktion eller anordning är skadad eller obrukbar.
17. Tillåt aldrig någon att åka med eller sitta på gräsklipparen.
18. Varning! När det föreligger risk för åskväder, koppla ur kantkabeln från basstationen/kantswitchen och manöverboxen från 230V/120V stickkontakten från eluttaget.
19. Se till att alla skärmar, skyddsplåtar, säkerhetsanordningar och sensorer sitter på plats. Reparera eller byt ut skadade delar, inklusive dekaler. Kör inte Robomow
®
om några delar är skadade eller slitna.
20. Lyft inte upp eller bär denna apparat när motorerna är igång.
21. Risk för elchock! Koppla från manöverboxen från eluttaget före hantering av basstationens laddkontakter (plugg).
22. Transport – för att flytta gräsklipparen på ett säkert sätt från eller inom arbetsområdet:
1. Använd fjärrkontrollen (finns som ett tillbehör) för att köra den från en plats till en annan.
2. I händelse av höjdskillnader.
3. Vid längre transporter med bil ska säkringen tas bort.
Använda fjärrkontroll
23. Klipp bara i dagsljus eller i bra konstgjord belysning och undvik klippa i vått gräs.
24. Manövrera inte Robomow
®
om du är barfota eller bär öppna sandaler. Använd alltid kraftiga skor och långbyxor. Se alltid till att du
har stadigt fotfäste i sluttningar.
25. Var ytterst försiktig när du backar apparaten mot dig.
26. Slå på motorn enligt instruktionerna och stå med fötterna långt bort från knivarna.
27. Kör inte gräsklipparen i sluttningar som är brantare än 15 grader, eller där stadigt fotfäste inte är möjligt.
Underhåll
28. Slå alltid från säkerhetsswitchen på Robomow
®
i följande fall: före rensning av stopp/ kontroll/ rengöring/ utförande av arbete på
Robomow® eller vid utbyte av knivar.
29. Slå alltid från säkerhetsswitchen om Robomow
®
börjar vibrera onormalt.
30. Använd kraftiga handskar när du inspekterar eller servar knivarna.
®
innan
III
Page 5
Introduktion
31. Byt ut slitna eller skadade delar för säkerhets skull.
32. Använd bara originalutrustning och tillbehör. Det är inte tillåtet att ändra den ursprungliga designen av Robomow görs på egen risk.
33. Underhåll/Service av Robomow
34. Batteripaketet innehåller elektrolyter. I fall av ett elektrolytläckage bör följande åtgärder omedelbart iakktas:
- Hudkontakt: Skölj omedelbart kontaktytan med rikligt med vatten och tvål.
- Ögonkontakt: Skölj ögonen med rent vatten i minst 15 minuter, utan att gnugga ögonen.
- Sök läkarvård
35. En gnista kan skapas när man ansluter nätdelen eller säkring till roboten. Därför är det förbjudet att göra det i närheten av brännbara material. Det är också förbjudet att använda spray eller något annat rengöringsmedel för rengöring av elektroniska kontakter, på grund av denna risk för antändning när man ansluter säkringen.
När produkten är slut
36. Var noga med att batteripaketet enbart laddas med en korrekt laddare, som rekommenderats av tillverkaren. Felaktigt bruk kan leda till elchock, överhettning eller läckage av frätande vätska från batteriet.
37. Släng inte Robomow eller någon av dess delar (inkl. manöverbox, basstation och kantswitch) som osorterade kommunala sopor – de måste samlas in separat.
38. Fråga din lokala leverantör/återförsäljare om de återvinningssystem som finns tillgängliga.
39. Elda inte upp batteripaketet och släng inte använda batterier i dina hushållssopor. Batteriet måste samlas in, återvinnas eller slängas bort på ett miljövänligt sätt.
®
ska utföras enligt tillverkarens instruktioner.
®
. Alla ändringar
SE
Robomow® – Säkerhetsfunktioner
1. Barnlås
Detta menyval erbjuder en säkerhetsfunktion för att hjälpa till att förhindra att barn eller andra som inte känner till hur man använder gräsklipparen på ett säkert sätt, kan använda den.
2. Antistöld Systemet med Antistöld tillhandahåller en spärrfunktion som gör att det inte går att använda Robomow om inte den giltiga koden matas in. Du kommer att bli ombedd att mata in en valfri fyrsiffrig kod som används som personlig säkerhetskod.
3. Lyftsensor Om gräsklipparen skulle resa sig från sin viloposition från marken när gräsklipparen är igång, kommer knivarna omedelbart att sluta rotera.
4. Tippsensor Om gräsklipparen lyfts i vertikal position kommer knivarna omedelbart att sluta rotera och Robomow kommer att varna.
5. Sensorutrustade stötdämpare Stötdämparna är utrustade med sensorer som kommer att aktiveras när gräsklipparen stöter emot ett fast föremål. När stötdämparsensorn aktiveras kommer gräsklipparen att sluta klippa i den aktuella riktningen och styra bort sig själv från hindret.
6. Nödstopp
STOPP-knappen är placerad på den manuella kontrollen. Så fort man trycker på knappen eller lyfter i bärhandtaget stannar gräsklipparen och knivarna slutar omedelbart att rotera.
7. Säkerhetsswitch
Finns under stötdämparluckan på den högra sidan av Robomow (när du står bakom gräsklipparen). Att slå från säkerhetsswitchen omöjliggör all användning av Robomow. Den ska slås från före Robomow lyfts eller underhåll på Robomow utförs.
8. Huvudsäkring
Finns på baksidan av Robomow. Att ta bort huvudsäkringen omöjliggör all användning av Robomow. Huvudsäkringen ska tas bort före längre transporter och innan service (utbyte av delar) utförs.
9. Slutna batterier Batterierna som driver Robomow är helt slutna och kommer inte att läcka ut någon typ av vätska, oberoende av läge.
10. Basstation / kantswitch och kantkabel Robomow fungerar inte utan att en kantkabel installerats och aktiverats genom basstationen/kantswitchen. Om kantswitchen skulle stängas av eller inte fungera på något sätt, kommer Robomow att stanna.
IV
Page 6
Robomow RS modeller
Så här fungerar det
En engångsinstallation krävs innan du använder Robomow för första gången.
[Detaljerade instruktioner finns i följande kapitel]
En kabel installeras runt hela gräsmattan och runt skyddade områden på gräsmattan.
Kabeln kallas för kantkabel och sätter gränserna för Robomow. Små peggar levereras med Robomow. Du använder dem för att fästa kantkabeln i marken, nedanför gräsnivån. Kabeln och peggarna blir snart osynliga under tillväxten av nytt gräs. Du placerar basstationen och manöverboxen längs med kantkabeln. De har två huvudfunktioner.
o De genererar en signal med låg spänning längs kantkabeln. o De laddar Robomows batterier.
Efter avslutad installation av kantkabel, basstation och manöverbox samt engångsin-
stallation kommer Robomow att klippa din gräsmatta åt dig under hela säsongen!
Robomow klipper. Du slipper!
Robomow lämnar basstationen enligt inställt klippschema. Robomow klipper gräsmattan och kör tillbaka till basstationen för
att laddas och vara redo för nästa schemalagda klippning.
Kantkabel
Peggar
Basstation Manöverbox
När Robomow lämnar basstationen startar den automatiskt en signal transporterad genom basstationen. Denna signal skapar
en virtuell vägg, endast synlig för Robomow Signalen håller Robomow inom på gräsmattan för att förhindra den att beträda områden den är programmerad att hoppa över eller skydda.
Stora träd: Robomow kan köra in i dem.
Basstation och manöverbox
- Genererar en signal längs kabeln.
- Laddar Robomows batterier.
Kantkabeln som en virtuell vägg, endast synlig för Robomow.
Kring så stora objekt behöver inte kantkabel läggas.
Robomow upptäckter signalen och ändrar riktning när den når kabeln.
Kring träd som omges av fåra, dike eller blomstersäng(ar) behöver kantkabel läggas.
V
Page 7
Användning
LAWN FREE
TO ENJOY
SCAN HOME
EDGE &
SCAN
STOP
04:26
Scanning
3G 9:41 AM
100%
12
Robomow är en robotgräsklippare som är utformad till att klippa och sköta om din gräsmatta helt av sig själv.
Enkel engångsinstallation - Robomow kräver en enkel engångsinstallation, vilket med lätthet kan göras av
konsumenten. Robomow läser av kabeln med hjälp av särskilda sensorer, och ser till att den alltid håller sig inom förutbestämt område. Nödvändiga tillbehör levereras med produkten.
Arbetsmetod –
- Robomow klipper gräset automatiskt. Den växlar fortlöpande mellan klippning och laddning.
- Den lämnar Basstationen på egen hand och klipper gräset.
- Kantklippning - Till skillnad från andra robotgräsklippare är Robomow den enda robotgräsklipparen som har en
särskild Kantinställning, där den följer Kantkabeln och klipper gräsmattans samtliga kanter. Robomow är den enda robotgräsklipparen som klipper på utsidan av hjulen.
- Söker Basstationen - Robomow letar reda på Basstationen när batterikapaciteten blir för låg. Den klipper inte när den letar efter Basstationen.
- Robomow kommer sedan återladdas och fortsätta klippning om så behövs. Den fortsätter att klippa gräset tills den uppfyllt den klipptid som erfordras (baserat på det område du märkt ut).
- När den avslutat klippning av hela området (Klippcykel), kommer Robomow att stanna i Basstationen tills det är dags för nästa Klippcykel att påbörjas.
- Robomow genomför två Klippcykler per vecka så att din gräsmatta hålls välmående och välvårdad. Om din gräsmatta trots detta kräver mer tid för underhåll, kan du med lätthet justera tiden som Robomow arbetar under en Klippcykel.
- Det är i driftpanelen ovanpå Robomow som du hanterar gräsklipparen och arbetsinställningarna.
- Starkt Klippsystem - Robomows extra vassa blad möjliggör utförandet av säsongens första klippning, då gräset är relativt högt.
- Tillgänglighet - Robomows klippbredd (28cm) och det kraftfulla klippsystemet hjälper Robomow att avsluta jobbet kvickt och lämnar gräsmattan fri för din familj att njuta av.
En Fjärrkontroll nns tillgängligt som tillbehör och används för att köra Robomow
till en separate zon vid behov. Den används också till att klippa små plättar av gräs, som inte kan nås under automatiskt arbete.
Gräsåtervinnning - Robomow klipper gräset i mycket små bitar som sedan begravs vid gräsets rötter, där de
förmultnar och fungerar som ett naturligt gödselämne. Gräs består till 80-85 % av vatten och frigör värdefulla näringsämnen som återvänder till jorden. Det är den naturliga återvinningen av gräs.
Robomow App – Möjliggör användarvänlig och intuitiv skötsel av din
Robomow och erbjuder er menyval och funktioner än enbart driftpanelen
kan göra. Robomow Appen kan laddas ner från App-butiken. Robomow Appen är kompatibel med Smarttelefoner/ Surfplattor som drivs
av ett av följande operativsystem: Android (Google) eller iOS (Apple). Den mobila enheten måste inrymma Bluetooth Low Energy (BLE) märkt som Bluetooth SMART. Följande mobila enheter inrymmer BLE:
 Samsung Galaxy SIII, Galaxy S4 och
Note II.
 Apples iPhone 4S, iPhone 5, iPad (3:e
& 4:e generationen), iPad Mini med era
 HTC One, One X+ och Droid DNA
För att ladda ner Robomow Appen, använd din mobila enhet för att scanna QR-koden till höger, eller ladda ner den från din App­butik.
MER TID TILL
ATT NJUTA
Introduktion
SE
VI
Page 8
Robomow RS modeller
Vad finns i kartongen
21 3 7 6
14
4
5
8
Wall Edge 40cm (15.5”)
Narrow Pass 14cm (5.5”)
for RS models
Lawn Edge 35cm (14”)
15
109
12
13
11
1 Robomow
Kantkabel
2
Används för att skapa en virtuell vägg för din Robomow.
Peggar
3
Används för att sätta fast kabeln i marken.
Skarvdon för kabel
4
Används för att skarva kablar (vid behov).
Anslutningskontakt
5
Används för att ansluta kantkabeln till basstationen.
®
6 Drifts- och säkerhetsmanual 11
DVD – video om installation och använ
7
dning.
RoboRuler
8
Används för att avgöra avstånd mellan kantkabel och gräsmattans kant.
Monterad basstation
9
Används av Robomow för dockning och laddning när den inte klipper.
Metallpeggar
10
Används för att fästa basstationen i marken.
­12
13
14
15
VII
Förlängningssladd
20 meter (65 ft), (lågspänningskabel)
Manöverbox
Används för att avaktivera (stoppa) det automatiska läget vid behov Indikerar också status för Robomow (om den är dockad eller körs) samt kantkabelns hälsa.
Monteringssats för manöverbox
Används för att fästa manöverboxen i en vägg. (inklusive skruvar och pluggar).
Mall
Används för att installera smal passage.
Fjärrkontroll (tillkommer enbart med RS630).
Används till att manuellt köra och klippa gräsklipparen var som helst.
Page 9
Namn på delar
Introduktion
Robomow
®
4 3 2 1
1. Funktionslampa
2. Stötdämpare med sensorer känsliga för vidröring
3. STOPP-knapp/bärhandtag
4. Manuell manöverbox
Under huven
1
4
3
1. Stötdämpardörr
SE
2. Indikator för klipphöjd
2
3. Knopp för klippjustering
4. Säkerhetsswitch
Basstation
1
2
1. Basstationens huvudenhet (Laddningsadapter)
2. Bas
4
3
3. Drivhjulsstöd (x2)
4. Metallpeggar (x6)
Manöverbox
1
2
1. Dockningsindikator
2. PÅ/AV-knapp
3. Driftsindikator
4. Kantkabelindikator
3
4
VIII
Page 10
Robomow RS modeller
Kapitel 1 Förberedelser .................................................................................................................................1
Planera kantkabelns layout ............................................................................................................................................... 1
Olika sorters gräsmattor: Hur ser din gräsmatta ut? .......................................................................................................... 1
Gräsmatta med "Separata zoner" ...................................................................................................................................... 3
Bestäm plats för basstationen .......................................................................................................................................... 4
Bestämma plats för manöverboxen ................................................................................................................................... 5
Planera kantkabelns layout ............................................................................................................................................... 5
Kapitel 2 Engångsinstallation ......................................................................................................................7
Installation av kantkabel .................................................................................................................................................... 7
Särskild installation av kantkabeln ..................................................................................................................................... 8
Separat(a) Zon(er) ............................................................................................................................................................11
Fäst kantkabeln till marken .............................................................................................................................................. 12
Tillbaka i basstationen– Avsluta kantkabelinstallationen ................................................................................................. 12
Montera basstationen ...................................................................................................................................................... 13
Plats för basstationen ...................................................................................................................................................... 14
Installera manöverboxen ................................................................................................................................................. 15
På manöverboxens plats: ................................................................................................................................................ 15
Kapitel 3 Förberedelse av Robomow .........................................................................................................16
Justera klipphöjden .......................................................................................................................................................... 16
Sätta i batterisäkring ....................................................................................................................................................... 16
Engångsinstallation (stegvis beskrivning) ........................................................................................................................ 16
När installationen är klar ................................................................................................................................................. 19
Kapitel 4 Körning av Robomow .................................................................................................................20
Automatisk körning .......................................................................................................................................................... 20
Menystruktur .................................................................................................................................................................... 21
Gräsmatta alternativ ........................................................................................................................................................ 21
Gräsklippare Alternativ..................................................................................................................................................... 27
Manuell klippning ............................................................................................................................................................ 30
Kapitel 5 Använda manöverboxen ............................................................................................................. 31
Manöverboxens meddelanden ........................................................................................................................................ 31
Sätta på och och stänga av summerton .......................................................................................................................... 31
Avaktivera automatisk drift ............................................................................................................................................... 31
Kapitel 6 Laddning ......................................................................................................................................32
Laddning under säsong ................................................................................................................................................... 32
Laddning under icke-säsong ........................................................................................................................................... 32
Kapitel 7 Felsökning ...................................................................................................................................34
Textmeddelanden och felsökning .................................................................................................................................... 34
Felmeddelanden och åtgärder ......................................................................................................................................... 34
Andra problem ................................................................................................................................................................ 36
Kapitel 8 Specifikationer ............................................................................................................................. 38
Kapitel 9 Underhåll och förvaring ............................................................................................................. 39
Underhåll av klippdäcket.................................................................................................................................................. 39
Underhåll av knivarna ...................................................................................................................................................... 40
Avfallshantering för gamla batteripaket ........................................................................................................................... 41
Skarvning av kantkabeln.................................................................................................................................................. 41
Underhåll av basstationens område ................................................................................................................................ 41
Vinterförvaring av gräsklipparen ...................................................................................................................................... 41
Kapitel 10 Tillbehör........................................................................................................................................42
Kapitel 11 Tips för underhåll av din gräsmatta ...........................................................................................43
Begränsad garanti
IX
Page 11
Kapitel 1 Förberedelser
Att förbereda din gräsmatta för Robomow är tämligen enkelt. Det är ändock så att alla gräsmattor är unika och vi rekommenderar att du bekantar dig med installations­förfarandet innan du skapar de perfekta inställningarna för din gräsmatta.
Vänligen titta på installationsvideon på DVD som medföljer Robomow. Videon vägleder dig genom
hela installationsprocessen.
Var vänlig och läs hela kapitlet "Förberedelser" innan du börjar med installationen. Det kommer att
vägleda dig till att hitta bästa plats för basstation, manöverbox och kantkabel.

1.1 Planera kantkabelns layout

Kantkabeln fungerar som en "osynlig mur" för Robomow. Den sätter gränserna för gräsmattans zoner och den omger specifika områden där du inte vill att Robomow ska ska köra.
Kantkabeln hålls till marken med små peggar som medföljer Robomow. Kabeln och pinnarna blir snart osynliga under tillväxten av nytt gräs.
Så snart Robomow börjar arbeta, tänds en signal som löper längs kantkabeln. Denna signal håller Robomow inom dess arbetszoner och borta från förinställda avgränsade områden.

Förberedelser

SE

1.2 Olika sorters gräsmattor: Hur ser din gräsmatta ut?

Det finns 3 huvudsakliga sorters gräsmattor. En del gräsmattor är en kombination någon eller några av dessa sorter.
Din första uppgift blir att avgöra vilken sort din är.
Endast huvudzon
Robomow kommer att klippa gräsmattan genom att spåra kantkabeln du lägger ut runt gräsmattan.
Huvudzon + Delzoner
Robomow klipper huvudzonen och går automatiskt vidare till delzon(er).
Separat zon
Robomow klipper varje zon separat. Förflyttningen mellan zoner är begränsad. Du behöver därför planera i förväg hur Robomow ska flyttas från ett område till ett annat.
1.2.1 Gräsmatta med "Endast huvudzon"
Gräsmattan består av ett sammanhängande område. Det finns inte några delzoner eller separata zoner.
Om du svarar "ja" på alla följande frågor, har du en gräsmatta med "Endast huvudzon":
 Är området med gräs ett sammanhängande område?
Och:
 Är alla området på din gräsmatta breda nog
för att Robomow ska kunna passera? (Mer än 4-5 meter (13-16 ft.) bred på sin smalaste plats).
Endast huvudzon
Huvudzon
Huvudzon
Minst
4-5 meters (13-16 ft.) bred
Delzon
Separat
Zon
Robomow kommer automatiskt att lämna basstationen för att klippa ditt gräs.
1
Endast huvudzon
Page 12
Robomow RS modeller
Om din gräsmatta inte stämmer in på denna beskrivning, läs
nästa avsnitt för att finna din typ av gräsmatta.
Om din gräsmatta är en "Endast huvudzon" kan du gå
vidare till avsnitt 1.4 i detta kapitel för att bestämma plats för basstationen.
Smal
passage
1.2.2 Gräsmatta med Huvudzon + Delzon(er)
Denna typ av gräsmatt består av mer än ett område och dessa områden är förbundna med passager. Passagerna kan vara relativt smala men breda nog för att Robomow ska kunna köra genom dem.
På denna typ av gräsmatta kan Robomow köra sig själv mellan zonerna för att klippa hela området.
Om du svarar “ja” på alla följande frågor har du en gräsmatta med Huvudzon + Delzon(er):
 Är området med gräs ett sammanhängande område?
 Är delar av din gräsmatta avskiljda från Huvudzonen?
 Finns det en small passage som är bred nog för Robomow att köra
genom mellan dessa zoner: 1.2 – 5 meters (4 – 16 ft.)?
 Är den smala passagen fast, jämn och slät (inte stenig, sandig
eller kuperad)? Till exempel ett område med gräs, trottoar, stadig stig, fast mark.
Sådana extra områden kallas Delzoner. Du kommer att programmera Robomow att köra genom en smal passage
för att komma till en Delzon. Den kommer att klippa både Huvudzonen och Delzon(er) en zon i taget.
Delzon
Huvudzon
Huvudzon
Huvud- + delzon med smal passage
Om din gräsmatta inte stämmer in på den beskrivningen, gå
vidare till nästa avsnitt 1.3 i detta kapitel: "Separata zoner" .
För att vara säker på att Robomow kan köra in i delzon och tillbaka behöver vi undersöka området med gräsmatta ytterligare:
 Hur bred är den smala passagen?
1,2 – 2 m (4 – 6.5 ft)
Om passagen är 1.2 – 2 m (4 till 6.5 ft.) bred…
 Under installation av
kantkabel:
Du kommer att använda en enkel mall tillsammans med din Robomow. Den vägleder kantkabeln genom passagen.
(Se Avsnitt 2.2.2 side 9).
Om passagen är 2 – 5 m (6.5 till 16 ft.) bred…
 Under installation av
kantkabel:
Du kommer att ställa in Robomow som för en gräsmatta med Huvudzon. Robomow kan navigera genom passagen utan
Huvudzon
Huvudzon
särskilda inställningar för kantkabeln.
2 – 5 m (6,5 – 16 ft)
 Vid engångsinstallation:
Du kommer att ställa in Robomow att arbeta i läget
 Vid engångsinstallation:
Du kommer att ställa in Robomow att arbeta i läget för Delzon.
(Se side 23).
för Delzon.
(Se side 23).
Huvudzon
Huvudzon
2
Page 13
Förberedelser
Om passagen är smalare än 1.2 m (4 ft.), ställ in gräsmattans zoner som Separata zoner.
Se nästa avsnitt 1.3.
Om passagen är bredare än 5 m (16 ft.), ställ in att gräsmattan är Endast Huvudzon.
Se föregående avsnitt 1.2.1 "Endast Huvudzon"
Fortsätt att läsa nästa avsnitt (Separata zoner), eftersom din gräsmatta kan vara en kombination av fler än en
sort.

1.3 Gräsmatta med "Separata zoner"

Gräsmatta med "Separata zoner" består av två eller fler zoner som saknar förbindelse sinsemellan. Robomow kan inte köra mellan dessa zoner.
Om du svarar “ja” på minst en av följande frågor, har du en gräsmatta med "Separata zoner".
 Är delar av din gräsmatta separerade
av staket, trottoarer eller andra föremål som Robomow inte kan passera?
Eller:
 Är delar av in gräsmatta separerad av en grusstig eller liknande
material som kan skada gräsklipparens knivar?
Eller:
 Är zoner på din gräsmatta förenade med en passage som är för smal
för Robomow att köra igenom: mindre än 1,2 m (4 ft) bred?
Eller:
 Har zonerna på din gräsmatta höjdskillnader?
 Om någon av de ovanstående beskrivningarna stämmer in på
dingräsmatta, ställs Robomow in för att arbeta i Separata zoner.
Separat zon
Huvudzon
Separat zon
SE
Huvudzon
Separat(a) Zon(er)
Om din gräsmatta inte passar in på någon av dessa beskrivningar, är det troligt att den antingen är av sorten
"Endast Huvudzon" eller "Huvudzon + Delzon". Gå vidare till avsnitt 1.4
 En gräsmatta kan bestå av upp till 2 Separata zoner.
 Gräsklipparen måste manuellt bäras eller köras mellan dessa.
 Vilken som av de 3 typerna kan finnas i kombination med mer än en sorts
gräsmatta.
1.3.1 En separerad zon kan färdigställas helt i en enda klippomgång.
 Om möjligt kan det separata området vara
kopplat till huvudområdets kantkabel.
 Eller så kan den ha sin egen separata
kantkabel. I så fall behöver den vara ansluten till en kantswitch (finns som tillbehör).
Basstation
3
Separat zon mindre än 200 m²
(2150 ft²)
2 kablar under
samma peg.
Page 14
Robomow RS modeller
Eller:
En separat zon som kräver fler än en klippomgång för att klippa området helt
 Detta större separata område behöver klippas
separat.
 En extra basstationen (finns som tillbehör) ska
installeras på den separata zonen.

1.4 Bestäm plats för basstationen

Robomows basstation är placerad längs kantkabeln. Det är där kabelns “slinga” börjar och slutar. Basstationen och manöverboxen har två huvudsakliga funktioner:
 Den genererar en liten signal längs kantkabeln (väldigt låg spänning),
vilken fungerar som en “osynlig vägg” som fastställer gräsmattans gränser för Robomow.
Separat zon större än 200 m² (2150 ft²)
Valfri manöverbox &
basstation
Huvudsaklig
manöverbox &
basstation
 De laddar Robomows batterier.
När engångsinstallationen av kantkabeln och basstationen är klar, är ett veckoschema inställt. Det är från och med då Robomow sköter din gräsklippning för hela säsongen!
Robomow lämnar basstationen på den dag och tidpunkt som schemaläggs i det förinställda programmet specifikt för din gräsmatta och dina preferenser. Den klipper gräsmattan och återvänder till basstationen för laddning.
1.4.1 Tänk på följande för att välja den bästa platsen:
 Placera inte basstationen inom 3 meter (10 ft.) från ett hörn.
 Basstationen ska placeras tillräckligt nära
(20 m/65 ft) till ett väggeluttag (230V/120V).
 Om gräsmattan har mer än en zon
placera basstationen på den största delen eller zonen.
 Placera basstationen så att den är osynlig från
gatan.
 Helst på en skuggig plats. Detta förlänger
batterilivet.
 Placera basstationen på en relativt jämn mark.
Placera den inte i en sluttning.
Baszon
Huvudzon
Min. 3 m (10 ft.)
efter hörn
Basstationens
plats
Zon A
 Placera basstationen utom räckhåll från
vattenspridare.
4
Page 15

1.5 Bestämma plats för manöverboxen

 Manöverboxen kommer att vara ansluten till basstationen.
 Välj en lämplig plats för väggmontering av manöverboxen,
i närheten av ett eluttag.
Förberedelser
Manöverbox fäst
vid vägg
 Robomow förlängningskabel 20 m (65 ft) ansluts till
manöverboxen. Längden på förlängningssladden får inte ändras.
Manöverboxen är endast lämplig för utomhusbruk. Den ska dock placeras på en skyddad, torr och väl ventilerad plats. Manöverboxen ska inte utsättas för direkt solljus eller regn.

1.6 Planera kantkabelns layout

1.6.1 Föremål på gräsmattan
 Hinder såsom blomsterrabatter, dammar, eller små träd kan skyddas
genom att ställa in "öbildningar”.
Öbildningar är avgränsade områden på gräsmattan, där Robomow inte kommer in.
 Hinder som är vertikala, relativt fasta och högre än 15 cm (6 inches),
såsom träd, telefon- eller elstolpar behöver inte gränser. Robomow kommer att vända när den kolliderar med dessa hinder. Men, för mest skonsam och tyst drift, kan du skapa öbildningar runt alla fasta föremål i arbetsområdet.
 För områden med hinder som är grupperade tätt tillsammans, bör
dessa avgränsas som en enda, kontinuerlig öbildning.
Max 20 m
Sluttning på
gräsmattan
(65 ft.)
20 m (65 ft.)
Förläningskabel (väldigt
låg spänning)
SE
Sluttning på
gräsmatta 35%
Kantsluttning
1.6.2 Sluttningar
Kantsluttning
 Kantkabeln kan läggas på en sluttning som
lutar mindre än 10% (10 cm höjning per meter)
VARNING! Om kantkabel läggs på en sluttning som är lutar mer brant än 15% kan det orsaka att gräsklipparen glider, speciellt på vått gräs, och hamna utanför kabeln.
Däremot, om det finns ett hinder (t.ex. staket eller vägg) som kan
hindra gräsklipparen från att halka, kan kantkabeln läggas ut på den sluttningen.
Sluttningar på gräsmattan
 Robomow kan klippa områden inom arbetsområdet som sluttar upp till
35% (1,1 stegring per 3,3 ft).
 Tips: Om gräsklipparen tippar över medan den klättrar upp för en
sluttning, är det för brant. Uteslut detta branta område från Robomows klippområde.
Hur beräkna sluttningen på din gräsmatta? 35 cm (Stegring)
100 cm (Längd)
= 35% (Sluttning)
Kantsluttning 10%
100 cm (3.3 ft.)
Längd
35 cm (1.1 ft.)
Stegring
Max 35% sluttning
5
Page 16
Robomow RS modeller
1.6.3 Avstånd från kanter (Pooler, dammar, stup, etc.)
 RoboRuler används för att mäta avståndet från kanten där kabeln ska
placeras.
for RS models
 I vissa fall, i närheten av vatten såsom pooler och dammar, eller vid
större höjdskillnader, såsom stup, krävs ett större avstånd från kanten (se avsnitt 2.3).
Narrow Pass 14cm (5.5”)
Lawn Edge 32cm (12.5”)
Wall Edge 40cm (15.5”)
6
Page 17
Kapitel 2 Engångsinstallation
Rekommendation, innan du börjar:
Under installation, kommer du att sätta i peggar i marken. För att göra denna uppgift smidigare, rekommenderar vi att du klipper och vattnar din gräsmatta innan du börjar.

Engångsinstallation

Förberedelse
Kontrollera att alla delar nödvändiga för installationen finns inom räckhåll. Ha Robomow-kartongen i närheten så att alla delar finns tillgängliga.
Dessutom kommer du använda följande verktyg: En hammare, en liten platt och en Philips skruvmejsel och kombinationstång.

2.1 Installation av kantkabel

Innan du startar installationen, bör du ha en en plan för layout av kantkabel och placering av basstationen. Din plan ska ta följande i beaktande (se avsnitt 1.4-1.6):
 Vilken sorts gräsmatta ska du förbereda?
(Endast Huvudzon / Huvudzon + Delzoner / Separata zoner / kombination av dessa).
 Finns det områden som ska skyddas eller uteslutas på gräsmattan?
(Ö-bildningar)  Finns det sluttningar som Robomow ska undvika?  Finns det kanter vid pooler, dammar, stup etc. som behöver extra
avstånd från kantkabeln?
2.1.1 Start punkt: Kantkabel i basstationens område.
 Placera basstationen som du har planerat, med dess framsida motsols
mot kanten.
Hammare
Kombinationstång
En liten platt och en Philips skruvmejsel
Min. 3 m (10 ft.)
från något hörn
SE
c Placera inte basstationen inom 3 m (10 ft.) från ett hörn.
 Välj den kabelrulle som har en en grön anslutningskontakt i änden. De
andra rullarna har inte en anslutningskontakt på änden.
 Dra anslutningskontakten och en del av den kabel som är ansluten till
den ut ur plasthöljet.
c Ta inte bort trådspolen från sitt hölje.
Plasten som täcker är behållaren för kabeln.
ךילהתב תודוכלמ הברה שי וליאכש הנומת שמתשמל הגיצמ איהו דימ תטלוב תצק תרגסמה .תומדוקה תורבוחב ונישעש ומכ בצעל ףידע האירק ינמיסב ןאכ םיבותכש םירבדה לכ תא.
 Gör fast början av kabeln i marken, där basstationen kommer att finnas.
Peggar levereras med Robomow.
 Dra ut 30 cm (12 inches) av kabeln och låt den ligga löst vid
basstationen. Senare, när installationen börjar bli klar är det denna del av kabeln som kommer att försluta kantkabelns slinga.
 Börja lägga ut kabeln i motsols riktning.
 Fortsätt att dra kantkabeln ur sitt hölje och låt den ligga löst längs
gräsmattans kant.
c Om du kommer till något område / föremål som behöver omsorg eller
särskilda gränser, försäkra dig om att du omsorgsfullt lägger kantkabel på erforderligt sätt. Nästa avsnitt handlar om sådana fall.
Kantkabel - avlägsna inte
plasthöljet
Lämna en
startpunkt
på 30 cm (12
inches)
Lägg ut kabeln motsols.
7
Page 18
Robomow RS modeller
45
O
Wall Edge 40cm (15.5”)
Lawn Edge 32cm (12.5”)
Narrow Pass 14cm (5.5”)
for RS models
Wall Edge 40cm (15.5”)
Lawn Edge 32cm (12.5”)
Narrow Pass 14cm (5.5”)
for RS models

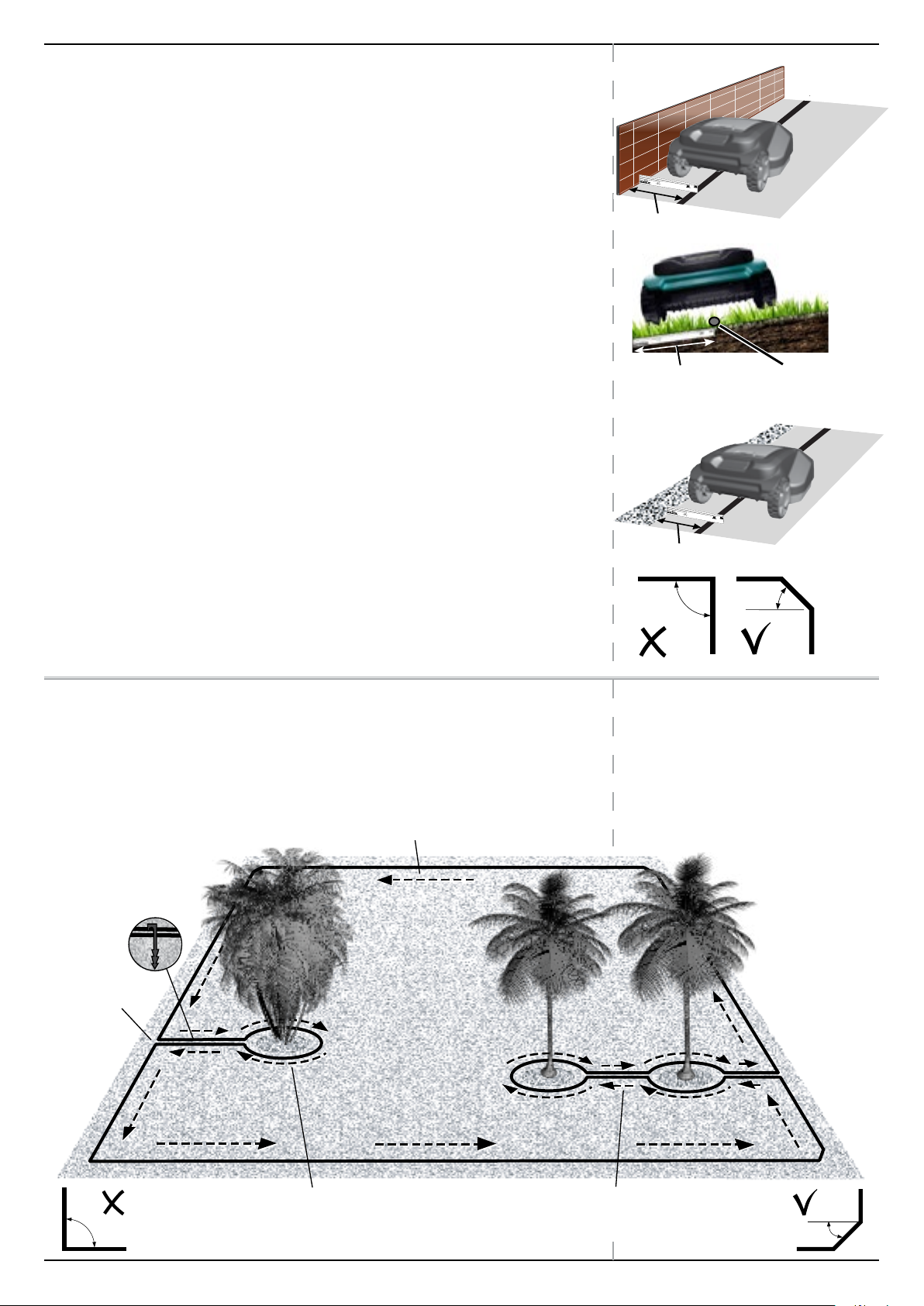

2.1.2 Lägga ut kantkabeln
 Kantkabeln hålls till marken med små
peggar som medföljer Robomow. Placera peggar med några meters avstånd och vid hörn. I detta tidiga skede, placera endast ut ett minimalt antal peggar. Senare, efter att ha testat kabelinstallationen, kan du sätta i alla nödvändiga peggar.
Området utanför kanten - har en vägg som skyddat objekt.
 Efter att ha rullat ut delar av kabeln, innan du sätter i pinnar,
använd RoboRuler för att bestämma kabelns avstånd från gräsmattans kant eller hinder. RoboRuler levereras med Robomow
Om kanterna lutar (max 15% är tillåtet) eller vid en vägg
ska avståndet från kanten vara 40 cm (1.3 ft.). Om kanten är ett platt område eller ett stup
ska avståndet från kanten vara 32 cm (1 ft.).
Om det finns ett fast hinder (som inte behöver skyddas som en
öbildning) i närheten av kanten–ska kantkabeln vara minst 1 m (3.3 ft.) från det.
Om kanten inte är en vägg, ett staket eller annat hinder-
kan du flytta kantkabeln närmare kanten. Testa denna korta sträcka innan du fäster peggarna i marken.
 Håll en 45° vinkel i alla hörn som utgör vänstersvängar när kantkabeln
läggs ut längs kanten. Det är inte nödvändigt att hålla en 45° vinkel längs kanten i hörn som utgör högersvängar. Det är inte nödvändigt att hålla en 45° vinkel längs hörnen på en ö på gräsmattan (exempelvis runt en swimmingpool).
 Fortsätt att lägga ut kabeln, enligt din plan.
Dra gradvis ut den ur sin trådspole och lägg ut den löst när du rör dig i motsols riktning.
40 cm (1.3 ft.)
Sluttande -
max 15%.
40 cm (1.3 ft.)
Kabel
Området utanför kanten – samma grundnivå och fri från skyddande föremål.
32 cm (1 ft.)
90
O
45
O

2.2 Särskild installation av kantkabeln

2.2.1 Ö-bildningar
 Fortsätt rulla ut kabeln, rör dig från kanten mot hindret.
 Fäst kantkabeln runt det skyddade objektet i medsols riktning.
Kantkabelposition
2 kablar under
samma peg.
Kantkabel
Riktning på installation: Motsols runt hinder
O
90
8
Min. avstånd mellan öar: 1,5 m (4.9 ft.)
I annat fall avgränsa dem till en enda
kontinuerlig ö.
O
45
Page 19

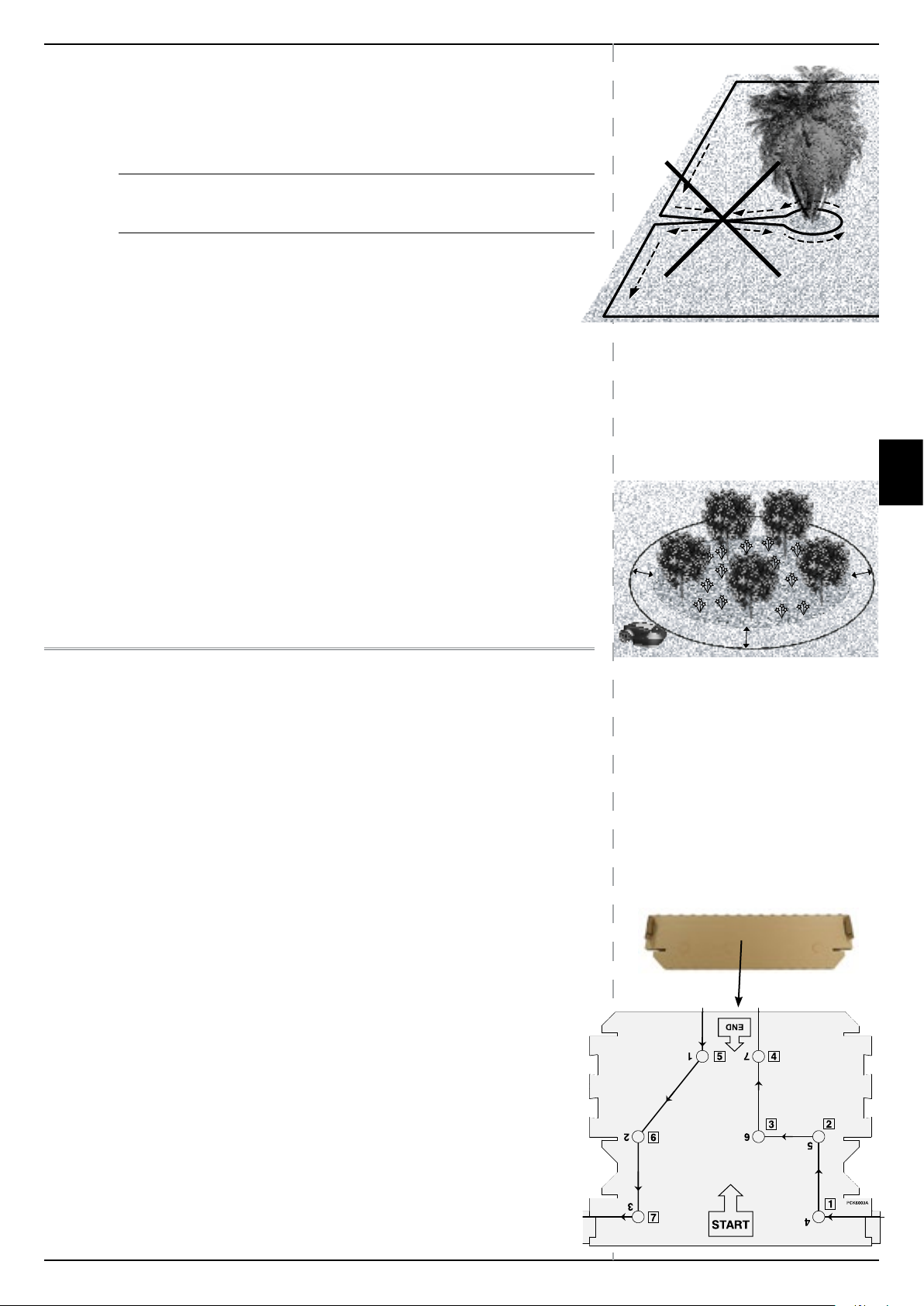

 Det ska finnas ett avstånd mellan kabeln runt ön och kantkabeln:
90
O
45
O
Håll ett minsta avstånd om 1,5 m (5 ft) mellan kabeln runt ön och
kantkabeln.
Håll ett minsta avstånd om 1,5 m (5 ft) mellan kablar runt
närliggande öar.
c VARNING: Läg ga ut kantkabeln motsols runt ett hinder gör att
Robomow kör in i ön.
 Avsluta avgränsa ön och återvänd till den plats där du var vid på
gräsmattans kant.
 De kablar som leder till ön och återvänder från den ska vara
parallella och vidröra. Fäst därför båda kablarna till och från ön tillsammans med samma peggar.
Robomow kommer inte att känna igen dessa två kablar. Den kommer att köra över dem som om de inte fanns.
Robomow känner igen den blockerande kabeln runt öbildningen och kommer inte att gå in på området.
 Minsta diameter på en ö ska vara 90 cm (3 ft.).
Engångsinstallation
Öbildning - Min 90 cm (3 ft)
SE
Om områden med hinder är grupperade tätt tillsammans, bör de
avgränsas av en enda, kontinuerlig öbildning.
Minsta avstånd mellan kantkabel och område med hinder ska vara
32 cm (1 ft.). Därför, om hinder är nära kanten, utelämna dem från
klippområdet.
2.2.2 Ställa in smal passage
En smal passage är del av den gräsmatta som förbinder två större zoner. Passagerna kan vara smala men breda nog för att Robomow ska kunna köra genom dem.
Passagerna måste vara minst 1.2 m (4 ft.) breda för att Robomow ska kunna köra genom dem. Genom att följa kantkabeln kör Robomow mellan Huvudzon och Delzon. Men den kör inte över passagen under själva klippningen av de olika delarna.
Om passagen är bredare än 2 m (6.5 ft.) – behövs INTE särskild
inställning av kantkabeln. Inkludera både passagen och Delzonen i området som omgärdas av kantkabeln.
Om passagen är smal: 1.2 – 2 m (4 till 6.5 ft.) -måste du göra en
särskild inställning av kantkabeln för att leda Robomow in och ut genom passagen.
32 cm (1 ft.)
En speciell mall levereras med Robomow. Den ligger vikt ovanpå gräsklipparen inuti kartongen. Du kan använda denna mall för att ställa in smala passager.
Denna särskilda inställning av kantkabeln leder Robomow direkt in i den smala passagen.
טיילפמטה לש םוליצ.
 Det ska finnas ett avstånd på 40 cm (1,3 ft) mellan kabeln och
ingången till passagen:
 Avbryt utläggningen av kantkabel för att förbereda ingången till den
smala passagen.
9
Page 20
Robomow RS modeller

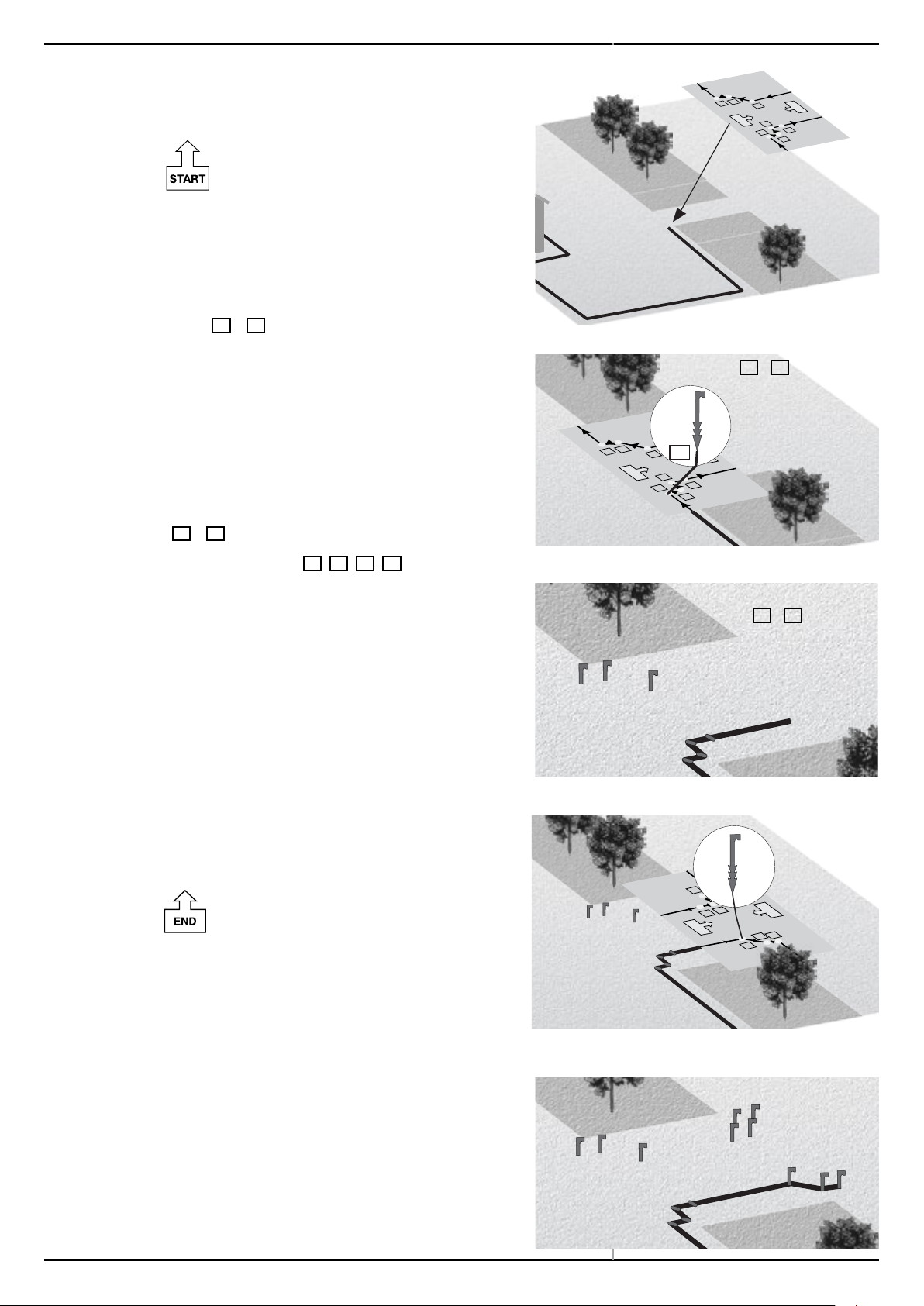

 Lägg mallen på marken vid ingången till den smala passagen:
Lägg mallen
2
3
6
7
START
1
5
END
6
7
3
4
1
2
4
5
De
pilar som finns, pekar mot ingången till den
smala passagen, i riktning mot Delzonen.
Sätt för hand (halvvägs ner) 7 peggar i de 7 hålen som är
numrerade
– 7.
1
 Lyft upp mallen så att peggarna är löst fastsatta i marken.
Lägg kantkabel genom de fyra peggarna på höger sida som är
numrerade
Håll kabeln runt varje peg
1
4
1, 2, 3, 4
och fäst
peggen ända ner i marken.
Lämna peg 5 – 7 till hälften nedslagna i marken. Dessa
kommer att anslutas till kabeln senare.
Huvudzon
3
7
Huvudzon
Delzon
Starta inställningen av Delzon
Använd
2
1
6
5
1
START
6
3
1
END
7
4
2
4
5
– 7 peggar
1
Delzon
Lägg kantkabel genom
– 4 peggar
1
 Fortsätt att lägga kantkabeln genom passagen i riktning mot
Delzonen:
Lägg en rak linje med ett minimalt avstånd om
45 cm (1,5 ft) från passagens högra kant.
Avbryt vid slutet av passagen för att ställa in den andra
änden av den smala passagen.
 Det ska finnas ett avstånd på 40 cm (1,3 ft) mellan Delzonens
kantkabel och passagens utgång.
 Vänd på mallen och lägg den på marken vid ingången till
Delzonen.
De
pilar som finns pekar mot Delzonen.
Sätt för hand (halvvägs ner) 7 peggar i de 7 hålen som är
numrerade 1 – 7.
 Lyft upp mallen så att peggarna är löst fastsatta i marken.
 Lägg kantkabel genom de tre eggarna på höger sida som är
numrerade 1 – 3
Håll kabeln runt varje peg 1, 2, 3, och fäst peggen ända
ner i marken.
Huvudzon
Huvudzon
Delzon
Vänd på mallen och lägg den på marken
2
4
1
5
1
3
4
6
7
END
1
Använd 1 – 7
START
3
2
7
6
5
peggar
Delzon
1 – 3
Lägg kantkabel genom
– peggar
Delzon
10
Huvudzon
Page 21
Engångsinstallation
Lämna de fyra peggarna 4 – 7 till hälften nedslagna i marken.
De kommer senare att anslutas till kabeln efter att du
avslutat inställningen av kantkabeln runt Delzonen.
 Fortsätt utläggningen av kantkabel runt Delzonen till dess du
kommer tillbaka till peg %4.
 Lägg kantkabeln genom peggarna 4 – 7 i sekventiell ordning.
Fäst peggarna ända ner i marken för att att fästa kabeln mot marken.
Lägg kabeln längs med den smala passagen parallellt
med den första kabeln.
Håll ett 14 cm (0,5 ft) avstånd mellan kablarna i
passagen.
 Tillbaka vid ingången till passagen: Lägg kabeln genom kvarvarande
peggar
5, 6, 7
.
Fäst peggarna ända ner i marken för att att fästa kabeln mot
marken.
 Återuppta utläggandet av kantkabeln i Huvudzonen i riktning mot
basstationen.

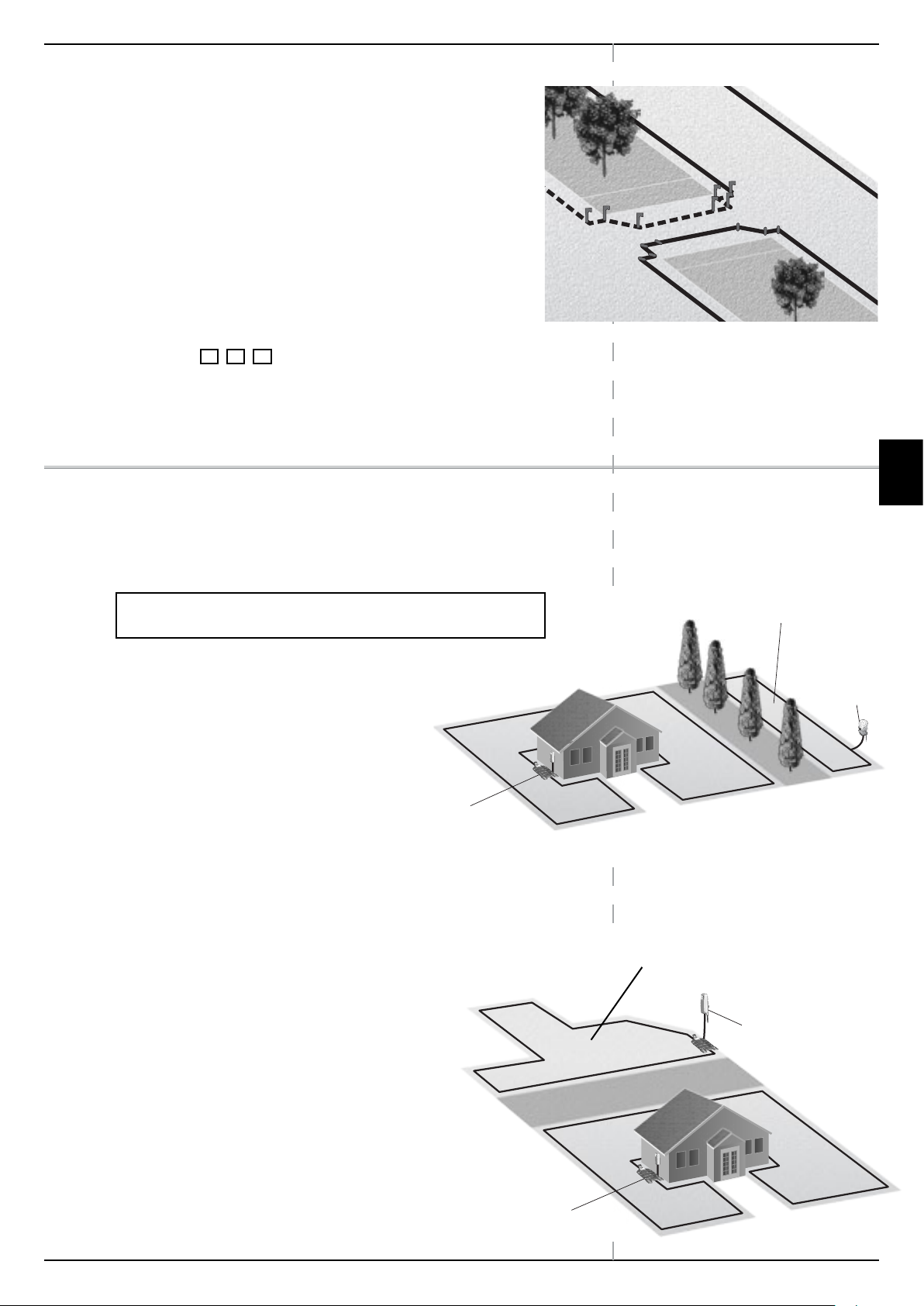

2.3 Separat(a) Zon(er)

Om gräsmattan har en eller flera zoner som är separerade och om
gräsklipparen inte kan köra från en zon till en annan, behövs ytterligare inställningar.
I sådant fall måste gräsklipparen köras eller bäras mellan dessa zoner. Ett minsta avstånd om 1 m (3.3 ft.) måste hållas för kablar mellan
Separat(a) zon(er) och Huvudzon.
2.3.1 Installation för en Separat Zon kan bli helt klippt i en enda användning.
 Om möjligt kan det separata området
vara kopplat till huvudområdets kantkabel.
Lägg kantkabel genom
Delzon
Huvudzon
Avsluta inställningen av Delzon
SE
Separat zon mindre än 200 m²
(2150 ft²)
Ytterligare
kantswitch (finns
som tillbehör)
Inga speciella tillbehör krävs.
 Om områden(a) inte kan anslutas till
Huvudzonens kantkabel.
Separat(a) zon(er) har egen
Huvudsaklig manöverbox & basstation
kantkabel.
Kantkabeln ansluts till ytterligare kantswitch (finns som tillbehör).
Installera kantswitchen i enlighet med instruktionerna som
medföljer tillbehöret kantswitch.
Lägg kantkabel i Separat(a) zon(er).
2.3.2 Inställning för en Separat Zon som kräver fler än en klippomgång för att klippa området helt.
 Ytterligare separat station, inklusive
manöverbox (finns som tillbehör) behövs för denna installation.
 Installera stationen i enlighet med
instruktionerna som medföljer den separata basstationen.
Separat zon större än 200
m² (2150 ft²)
Valfri manöverbox &
basstation
 Lägg kantkabel i Separat(a) zon(er).
11
Huvudsaklig manöverbox
& basstation
Page 22
Robomow RS modeller
Introduction
4
15
17
18
14
2.3.3 Damm, swimmingpool eller vattendrag vid gräsmattans kant ELLER: Gräsnivå mer än 70 cm (2 ft) högre än ytterområdet.
 Placera kantkabeln minst 1.2 m (4 ft.) från vattnet (eller stup).
 Du kan sätta upp ett staket eller annan barriär längs gräsmattans kant
vid vattnet, så att Robomow säkert kommer att upptäcka det.
Barriären ska vara minst 15 cm (6 inch) hög. Detta kommer under
alla omständigheter att blockera Robomow från att passera över kantkabeln ner till vattnet.
Om ett sådant hinder föreligger, kan du placera ut kantkabeln med
ett långt avstånd på 40 cm (16 inches) från hindret.
Minst
1.2 m (4 ft.)

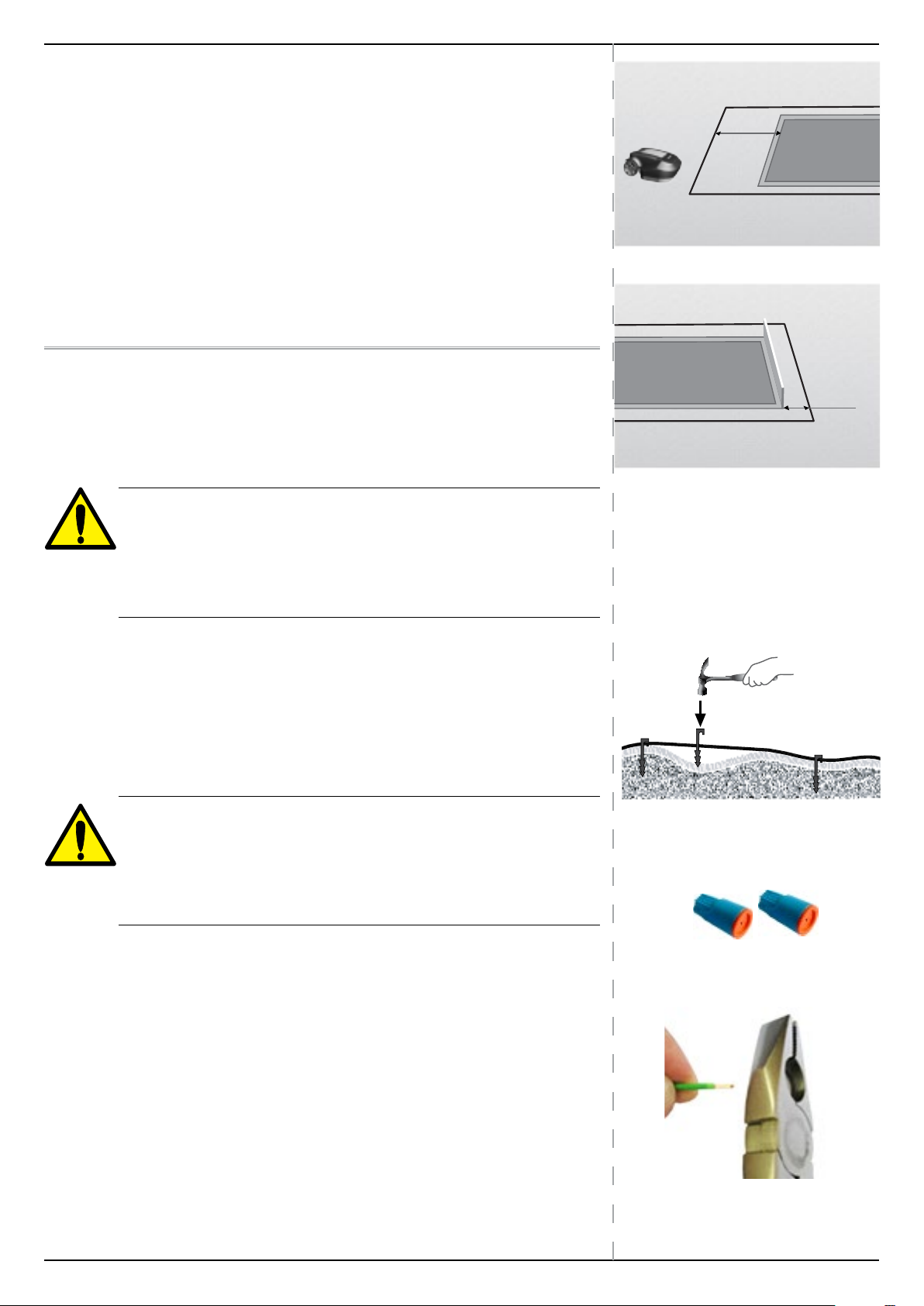

2.4 Fäst kantkabeln till marken

 Det är inte nödvändigt att gräva ner kantkabeln,
men du kan göra det, upp till 5 cm (2 inches) djupt.
 Strama kabeln när du hamrar ner den till sitt slutgiltiga djup
i marken.
VARNING ! Skydda dina ögon! Skydda dina händer!
Använd skyddsglasögon och handskar när du slår ner peggarna. Hård eller torr mark kan medföra att pinnarna bryts av när du slår ner dem.
 Placera peggarna på avstånd som kommer att hålla kabeln nedanför
gräsnivå och förhindrar kabeln från att bli en snubbelrisk.
Kabeln och peggarna blir snart
osynliga under tillväxten av nytt gräs.
 Om ytterligare kabel krävs för att slutföra installationen
anslut den med den vattentäta ledningskontakten som medföljer Robomow. (Se Avsnitt 9.4).

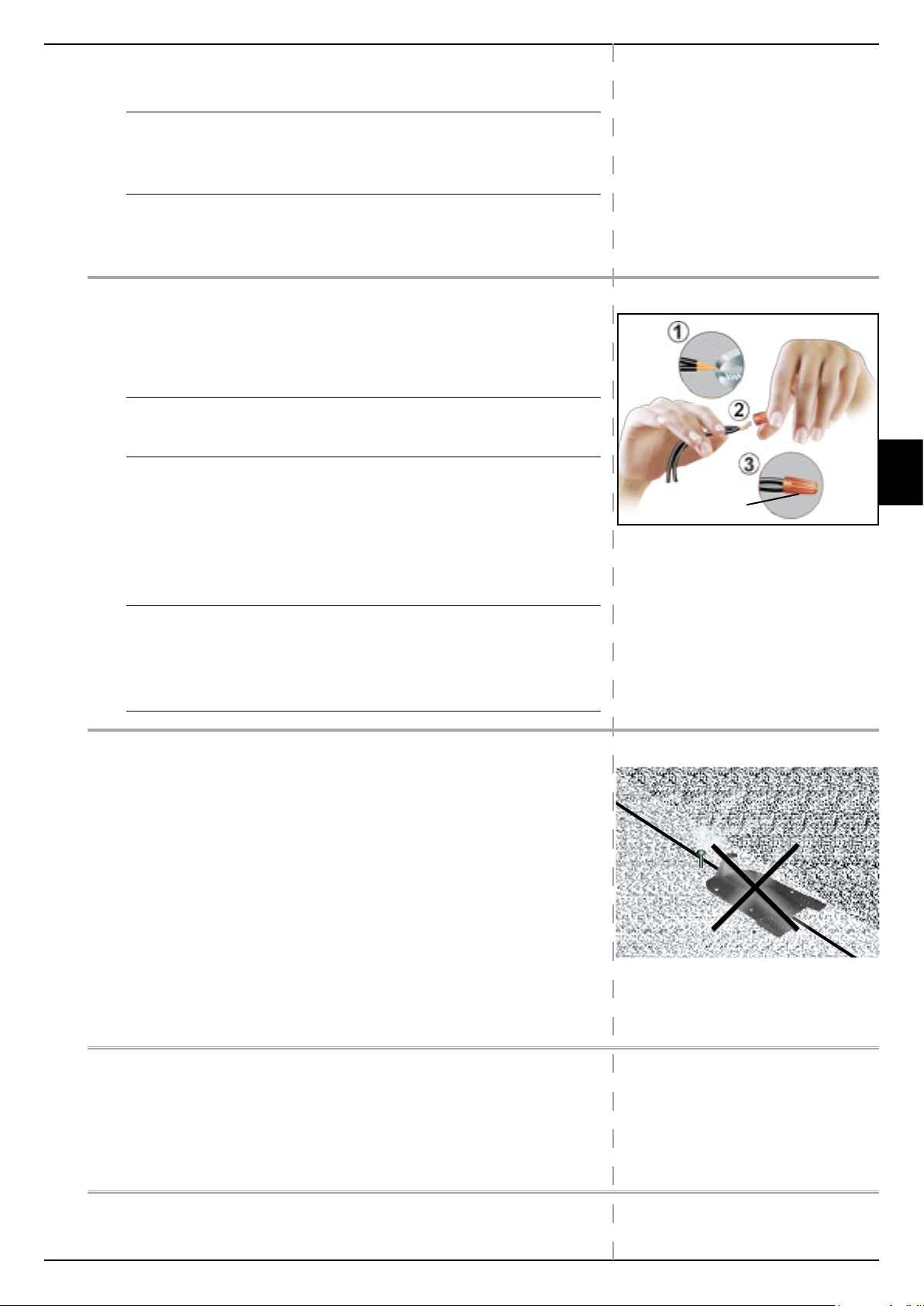

Använd bara skarvdon för kabel som levererades med Robomow. Varken hoptvinnade kablar, eller skruvklämma isolerad med isoleringstejp
är en tillfredsställande skarvning. Fukt från jorden kan medföra att kablarna oxiderar och efter en tid kan detta medföra en öppen strömkrets.
-

2.5 Tillbaka i basstationen– Avsluta kantkabelinstallationen

När kantkabelslingan är klar och fäst till marken, avslutar du installationsprogrammet genom att koppla början och slutet av kantkabeln till basstationens huvudenhet.
Minst
40 cm (16”)
Skala bort 5 mm (1/4 inches)
 Håll i båda ändarna av kantkabeln: Kabeln som
börjar slingan är den med en anslutningskontakt.
 Tvinna de två kablarna.
 Trimma änden utan kontakt för att göra dem båda lika långa.
Ta bort eventuellt överskottskabel och skala bort 5 mm (1/4 inches) av isoleringen från kabelns ände.
12
Page 23
Engångsinstallation
 Gör fast de två kantkablarna i marken med
samma peg och lämna tillräckligt med lös kabel.. Tvinna samman de två lösa delarna.
För in den änden av kabeln utan kontakt i hålet i den andra kabelns kontakt. Använd en liten platt skruvmejsel för att dra åt denna kabel i kontakten.

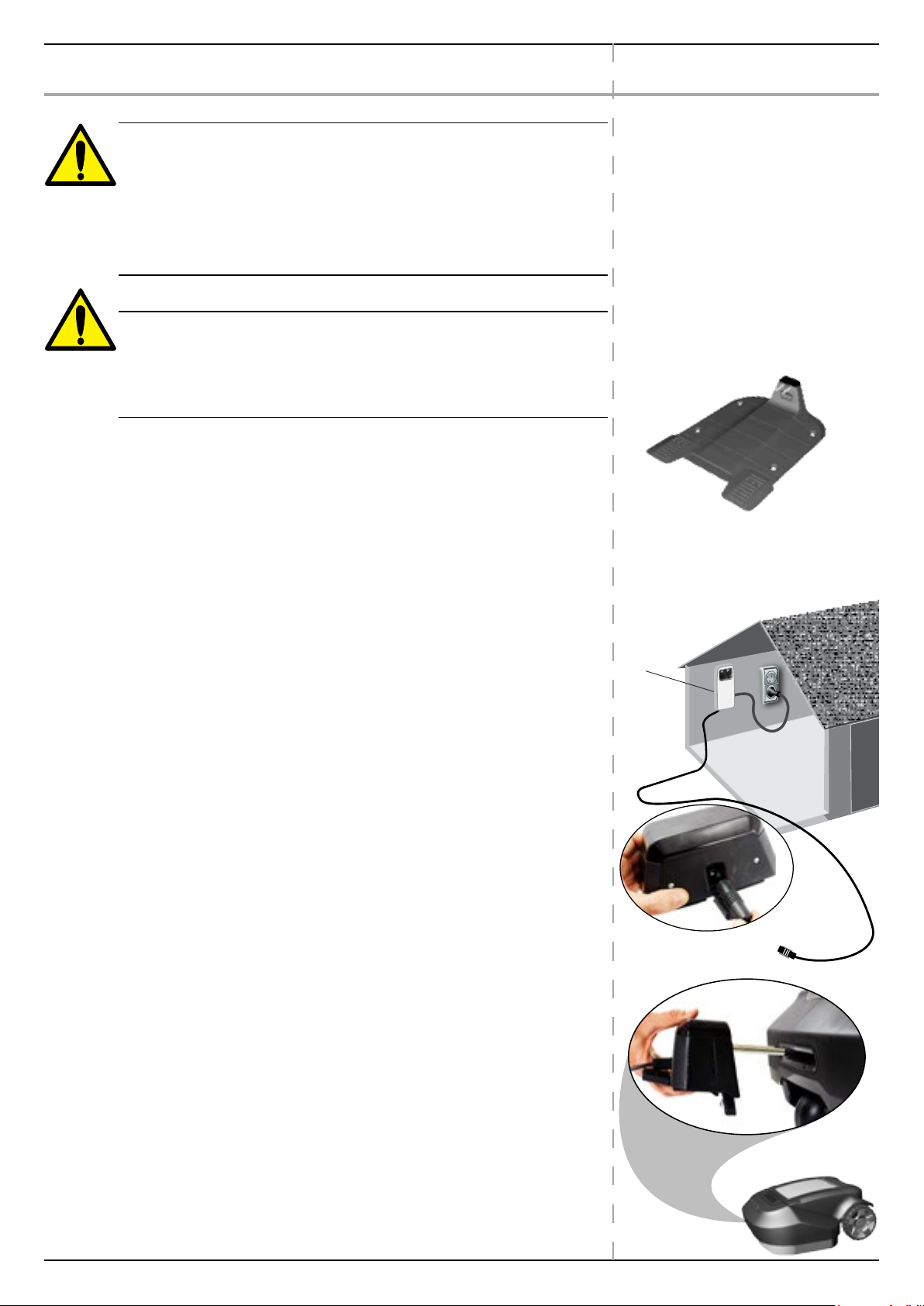

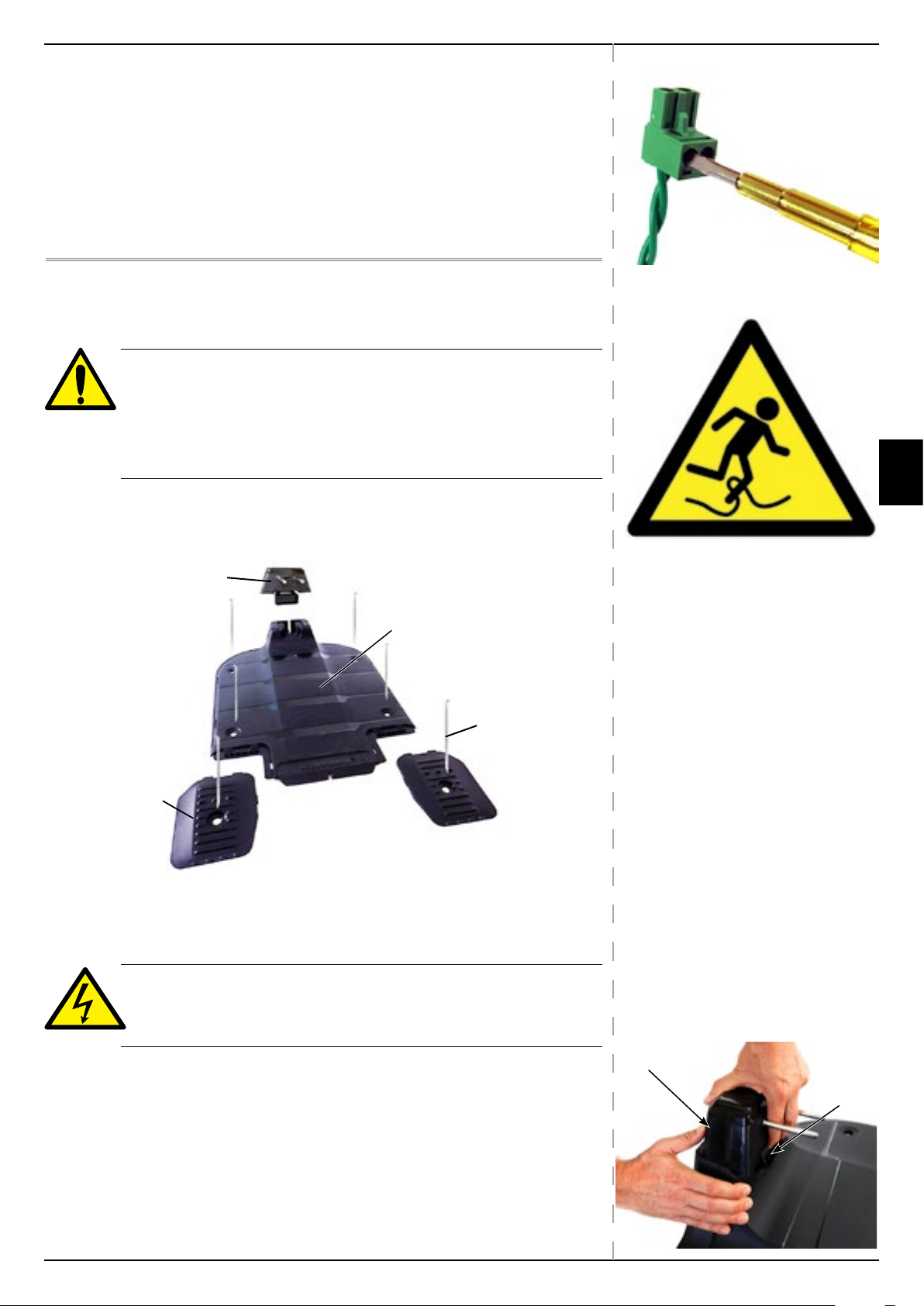

2.6 Montera basstationen

2.6.1 Utläggning och fastsättning av el-sladden
-
Säkerhet – Undvik skada!
Förlängningssladden ska vara ordentligt fastsatt i marken. Kontrollera att den inte är en snubbelfara. El-sladden ska ENDAST korsa över mjuka ytor. Den bör inte gå över hårda ytor (t.ex. trottoar, uppfart) där den inte kan göras fast ordentligt.
2.6.2 Montera basstationen
Liten platt skruvmejsel
SE
   
Drivhjulsstöd x 2
Basstationens
huvudenhet
(Laddningsadapter)
2.6.3 Basstationens huvudenhet och bas
 Ta bort basstationen från dess bas.
Risk för elchock!
Koppla från manöverboxen från eluttaget före hantering av basstationens laddkontakter (plugg).
Bas
Metallpeggar
x 6
Drag handtaget (A) uppåt
Skjut basstationens huvudenhe från framsidan i den riktning
som är markerad på B.
Huvudenhet kommer att glida ut.
13
B-skjut
A-drag
Page 24
Robomow RS modeller

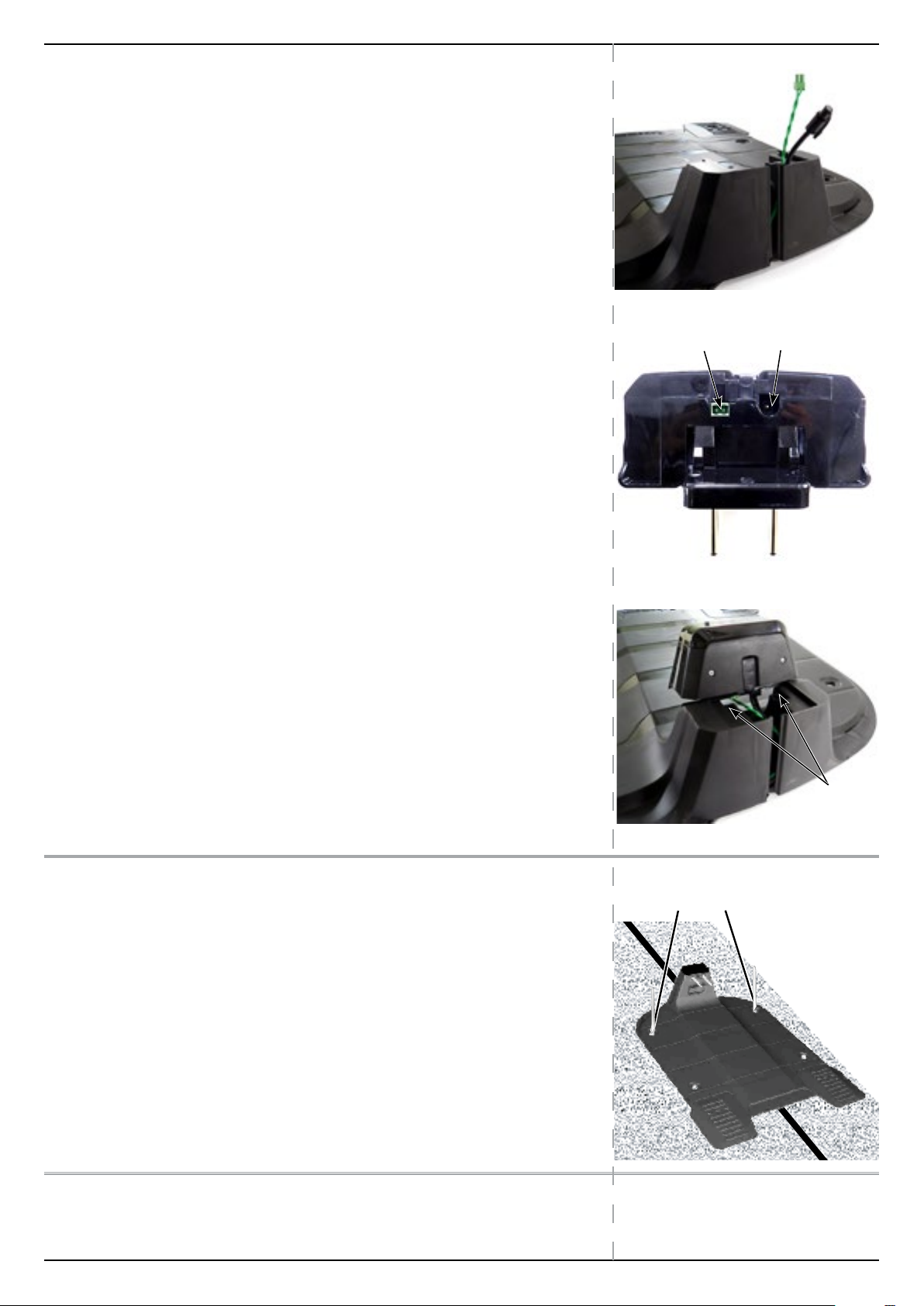

 För både kantkabeln (A) och förlängningssladden (B) genom
öppningen på basstationens baksida.
 Fäst kantkabelns anslutningskontakt till basstationens huvudenhe (A).
 Fäst den 20 m (65 ft) långa förlängningssladden till basstationens
huvudenhe (B), om den inte redan är ansluten.
A
A
B
B
 Kontrollera att kantkabeln och den 20 m (65 ft) långa förlängningssladden
har gått igenom öppningen på baksidan av basstationen.
 Justera basstationens huvudenhe till basstationens frontdel (
Skjut in den i position längs med sidokanalerna.
Skjut framåt tills ett klick indikerar att den är på plats.
(65 ft.)
 Drag den 20 m
långa förlängningssladden ända fram till
manöverboxen.

2.7 Plats för basstationen

Placera basstationen på kantkabeln.
 Positionera basstationen med framsidan i en motsols riktning längs med
gräsmattans kant.
C).
C
Sätt ner 2 bakre
metallpeggar
 Placera basstationen på kantkabeln.
 Justera de främre markeringarna på basstationen med kabeln.
 När basstationen är på plats, fäst två metallpeggar i basstationens hål.
När hela installationen har testats kommer du att fästa återstående 4 metallpeggar (se avsnitt 3.3.5)-
14
Page 25

2.8 Installera manöverboxen

2.8.1 Bestämma plats för manöverboxen
Beakta följande för att installera manöverboxen på sin optimala plats:
 Placera den på utanför gräsmattan.
 Välj en lätt tillgänglig plats.
 Helst en torr och skyddad plats.
 Välj ett område nära ett eluttag.
 Manöverboxen måste monteras vertikalt.
2.8.2 Montering av manöverbox
 Montera metallfästet på en vertikal yta med de medföljande skruvarna.
 Placera manöverboxen ovanför metallfästet och skjut den på plats
längs med den vertikala ytan.
Engångsinstallation
Manöverboxen MÅSTE
monteras vertikalt för att
behålla sin förmåga att
vara vattenavvisande.
SE
 Anslut manöverboxens kabeln till den 20 m (65 ft) långa
förlängningssladden.

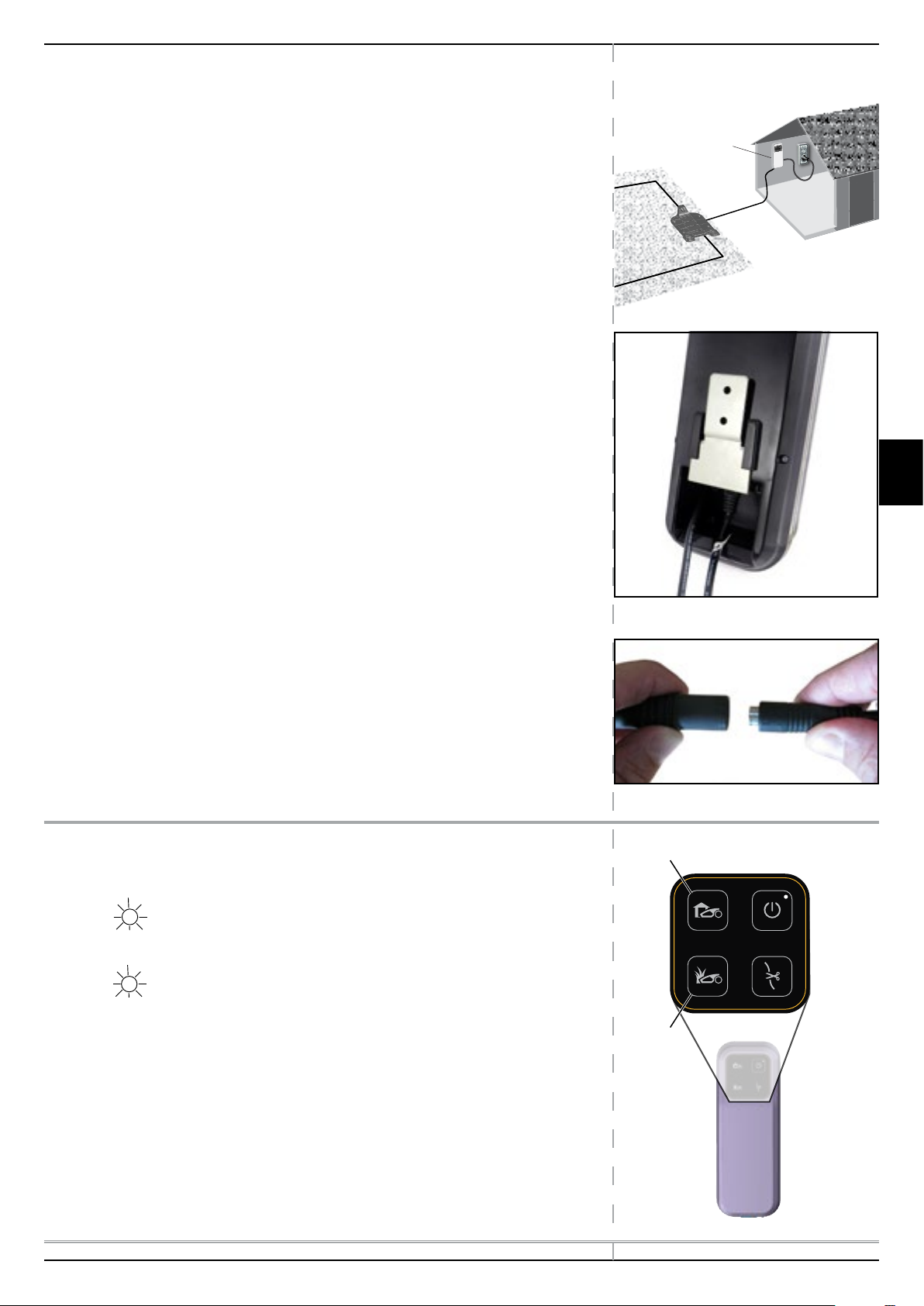

2.9 På manöverboxens plats:

 Anslut manöverboxen till ett vanligt hushållsuttag, 230/120 Volts AC.
Dockningsindikatorn kommer att lysa om klipparen är i
basstationen.
Driftsindikatorn kommer att lysa om klipparen inte är i
basstationen.
Indikatorer på manöverbox
1
3
15
Page 26
Robomow RS modeller

Kapitel 3 Förberedelse av Robomow

Innan du använder Robomow för första gången måste du utföra några enkla förberedande inställningar. När förberedelserna är gjorda, är din Robomow klar och redo att klippa din gräsmatta.

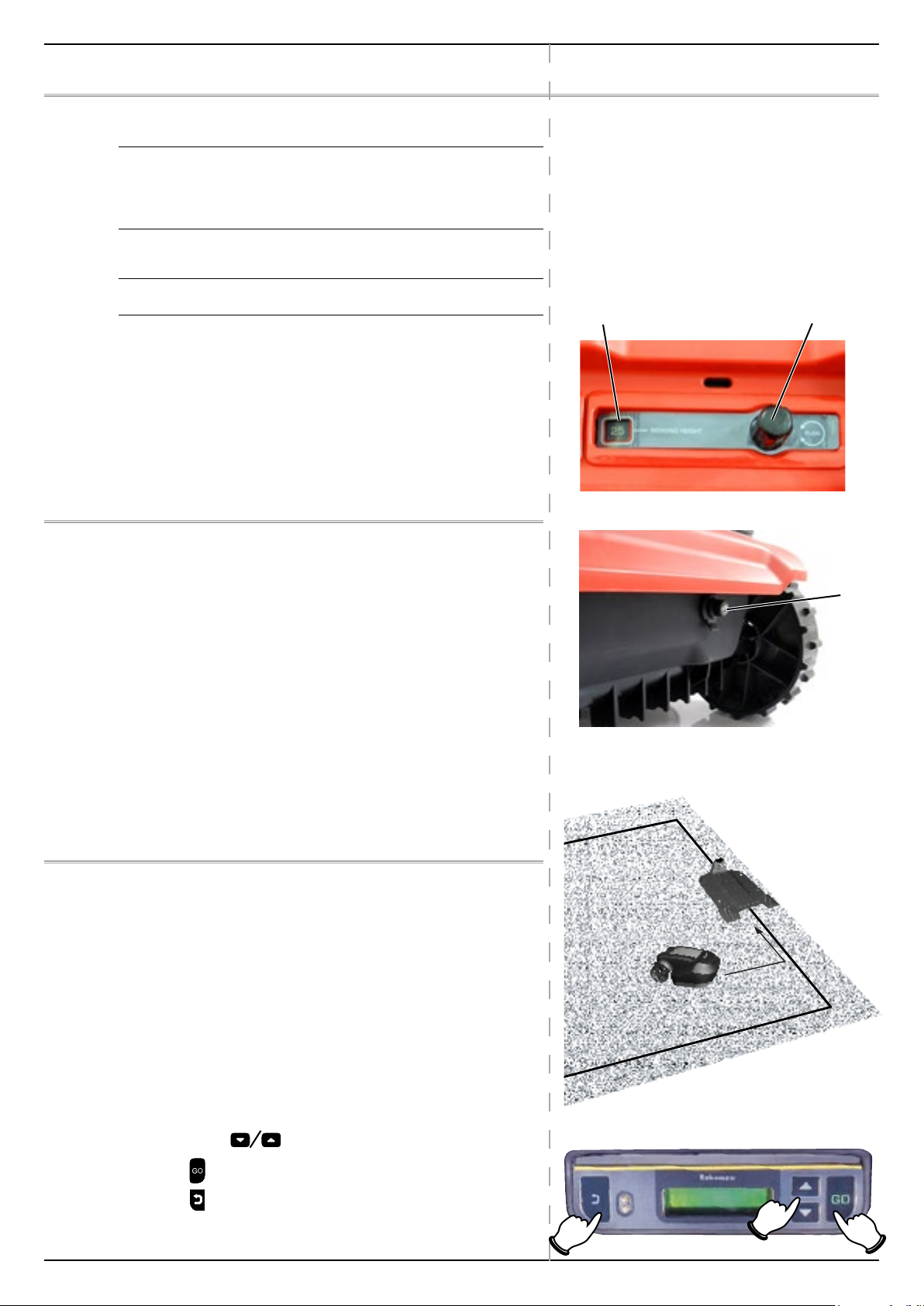

3.1 Justera klipphöjden

Knivarnas klippområde: 20 – 80 mm (0.8 – 3 inches)
För att justera klipphöjden på knivarna, gör följande:
 Lyft luckan ovanpå gräsklipparen.
 Vrid på knoppen (A) och applicera även ett tryck.
För att öka klipphöjden, vrid motsols.
För att minska klipphöjden, vrid medsols.
AB
 Klipphöjden (B) visas till vänster om vredet (A).

3.2 Sätta i batterisäkring

Din Robomow levereras utan säkring isatt. Säkringen ligger i en liten plastpåse som sitter fast på ovansidan av gräsklipparen.
 Ta ut säkringen från den lilla plastpåsen.
 Skruva loss säkringshållaren (C) från gräsklipparen.
 Placera säkringen i säkringshållaren.
Säkringen kan sättas i från båda hållen.
 Sätt in säkringen i sin hållare i gräsklipparen, och skruva till
den är fullständigt fastsatt.
Robomow kommer nu att förses med ström (att vakna). Batterierna är tillräckligt laddade för att det ska gå att göra en engångsinstallation.

3.3 Engångsinstallation (stegvis beskrivning)

När säkringen är insatt kan engångsinstallationen utföras.
C
 Kontrollera att manöverbox är ansluten.
 Placera Robomow på gräsmattans insida, ungefär 3 m (10 ft)
framför basstationen, mot kantkabeln.
Använd knappar på den manuella kontrollpanelen enligt följande:
 Tryck på på
 Tryck
för att välja det värde som visas på skärmen.
 Tryck
för att gå bakåt eller avbryta.
pilarna tills ditt val visas.
16
Manuella kontrollpanelens knappar:
Page 27
Om du vill avsluta processen vid installation:

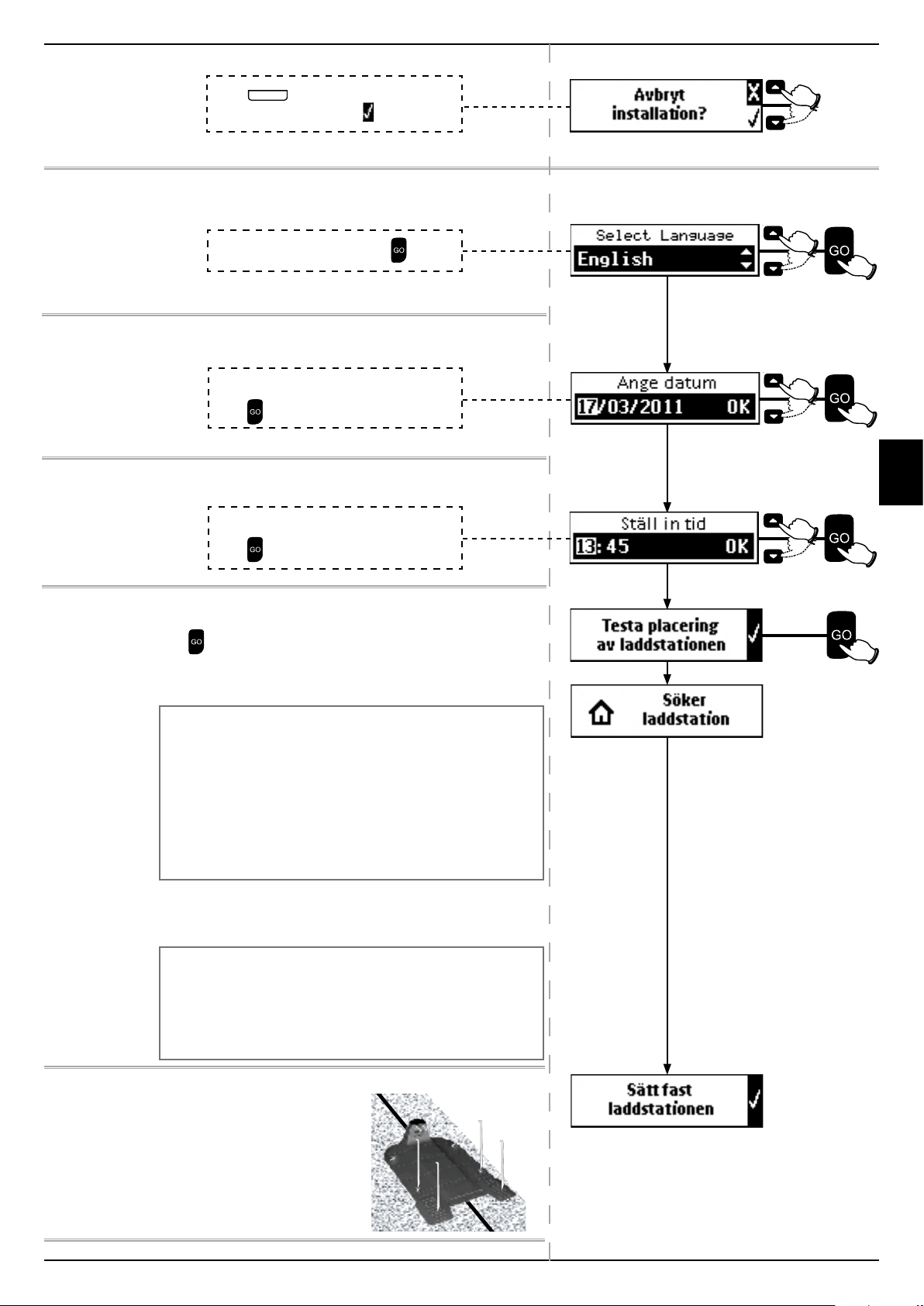

3.3.1 Välj språk:
3.3.2 Ange datum:
S T O P
Tryck Skrolla för att välja symbolen
Skrolla för att välja ett språk. Tryck
Skrolla för att välja ett värde dd/mm/yy.
Tryck
för att fortsätta
.
för att ange ett värde.
Förberedelse av Robomow
.
SE
3.3.3 Ställ in tid:
Skrolla för att välja ett värde hh:mm.
Tryck
för att ange ett värde.
3.3.4 Testa placering av basstationen
 Tryck för att starta testet.
Robomow kör mot basstationen och Söker laddstation visas.
Robomow kör till basstationen, kör tillbaka och väntar framför basstationen och Sätt fast laddstationen visas.
Om gräsklipparen inte startar testet kommer ett av följande meddelanden att visas:
Ingen kabelsignal – Kontrollera att manöverboxen är ansluten till eluttaget och att förlängningssladden är ansluten i båda ändar: Till manöverboxen och till basstationen.
Skifta kantkabel i kontaktdonet – kantkabel har blivit ansluten i motsatt riktning. Skifta kantkablar i kontaktdonet.
Om meddelandet Justera laddstationen visas:
o Flytta basstationen en aning för att justera mot
kantkabeln.
o Se efter att det inte finns något som hindrar gräsklip-
paren från att tillgå basstationen.
3.3.5 Sätt fast basstationen
 Sätt fast de återstående
4 metallpeggarna på basstationen, för att säkra den mot marken.
Metallpeggar x 4
17
Page 28
Robomow RS modeller
3.3.6 Huvudzonens yta
Om det finns delzon. Inkludera den inte i området storlek här. Du kommer att uppmanas att definiera den senare.
Skrolla för att välja ungefärlig yta på Huvudzonen.
.
Tryck

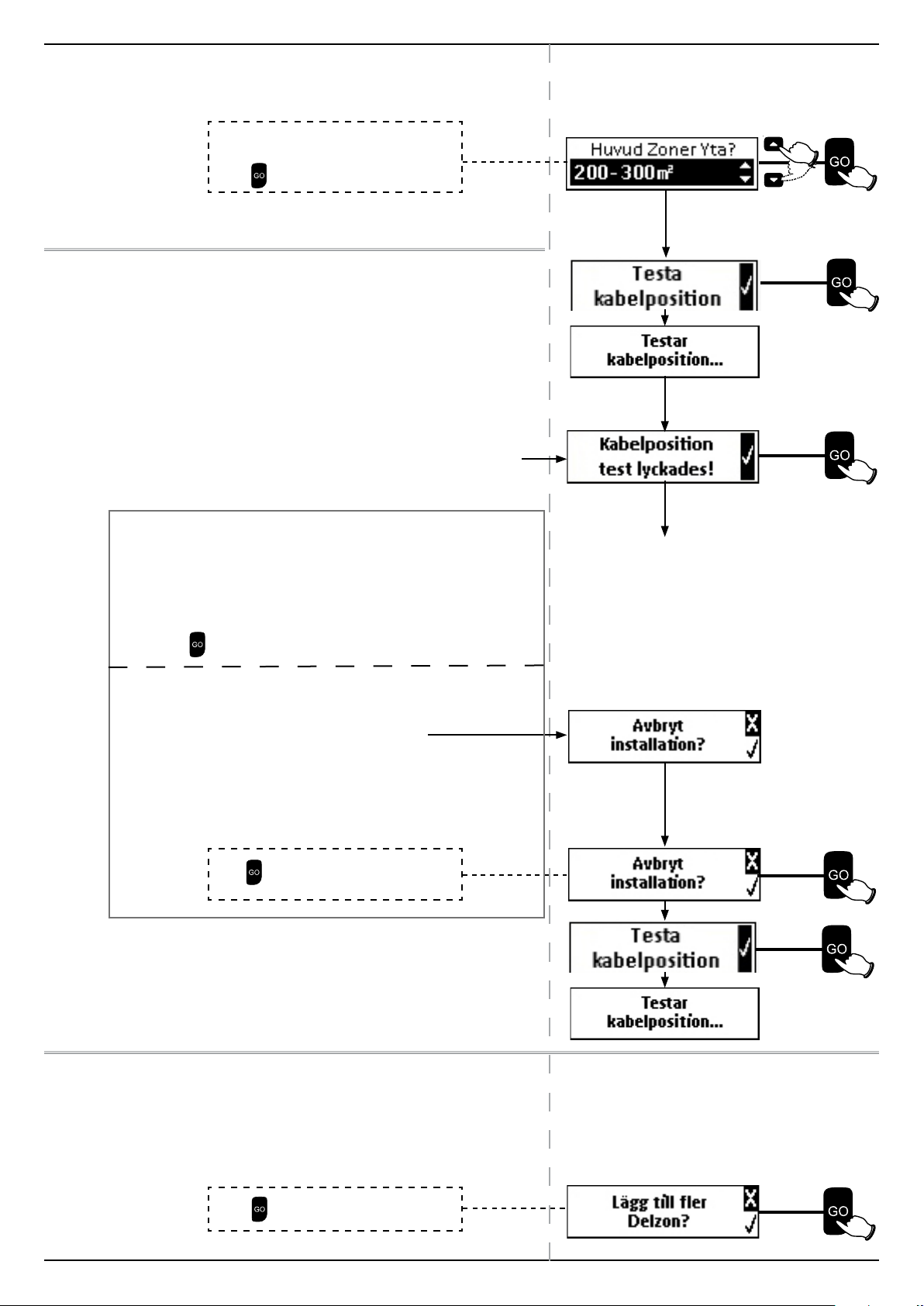

3.3.7 Testa kantkabelns position
Testar kabelposition...
Robomow följer kabeln längs kanterna för att testa kabelns placering.
 Gå vid sidan om Robomow medan den följer kanten.
När testet är avslutat. Robomow kör till basstationen, kör tillbaka och stannar framför basstationen. Följande meddelande visas:
Särskilda fall:
3.3.8
Om meddelandet Justera kabelposition visas. Gräsklipparen
stannar och kör baklänges.
 Flytta kabeln inåt en aning.
 Tryck
för att upprepa test av kantkabeln.
Om du vid någon punkt vill flytta gräsklipparen utåt för att utöka området, tryck Stop.
Gräsklipparen stannar och visar meddelandet:
 Gör inte något ännu.
 Flytta kabeln en aning utåt.
 Placera gräsklipparen framför den kantkabel som ändrats.
Tryck
för att fortsätta testen av kabellayouten.

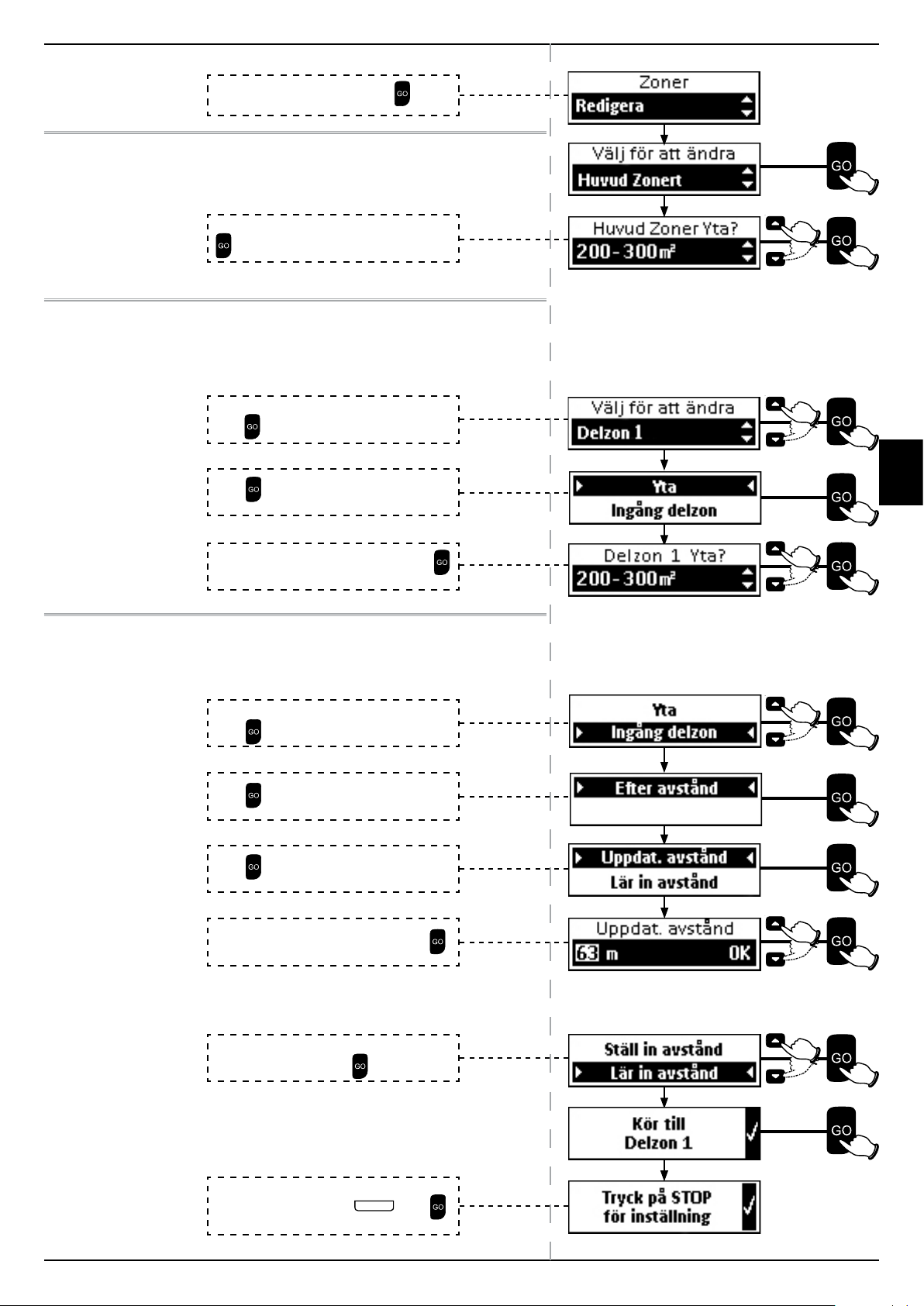

3.3.8 Lägg till fler? Delzon
När testet av kantkabeln avslutas blir du tillfrågad om du har Delzon(er).
Om du inte har någon Delzon:
Tryck för att avsluta installationen.
18
Page 29
Om du har Delzon(er):
S T O P
Förberedelse av Robomow
Skrolla för att välja symbolen . Tryck .

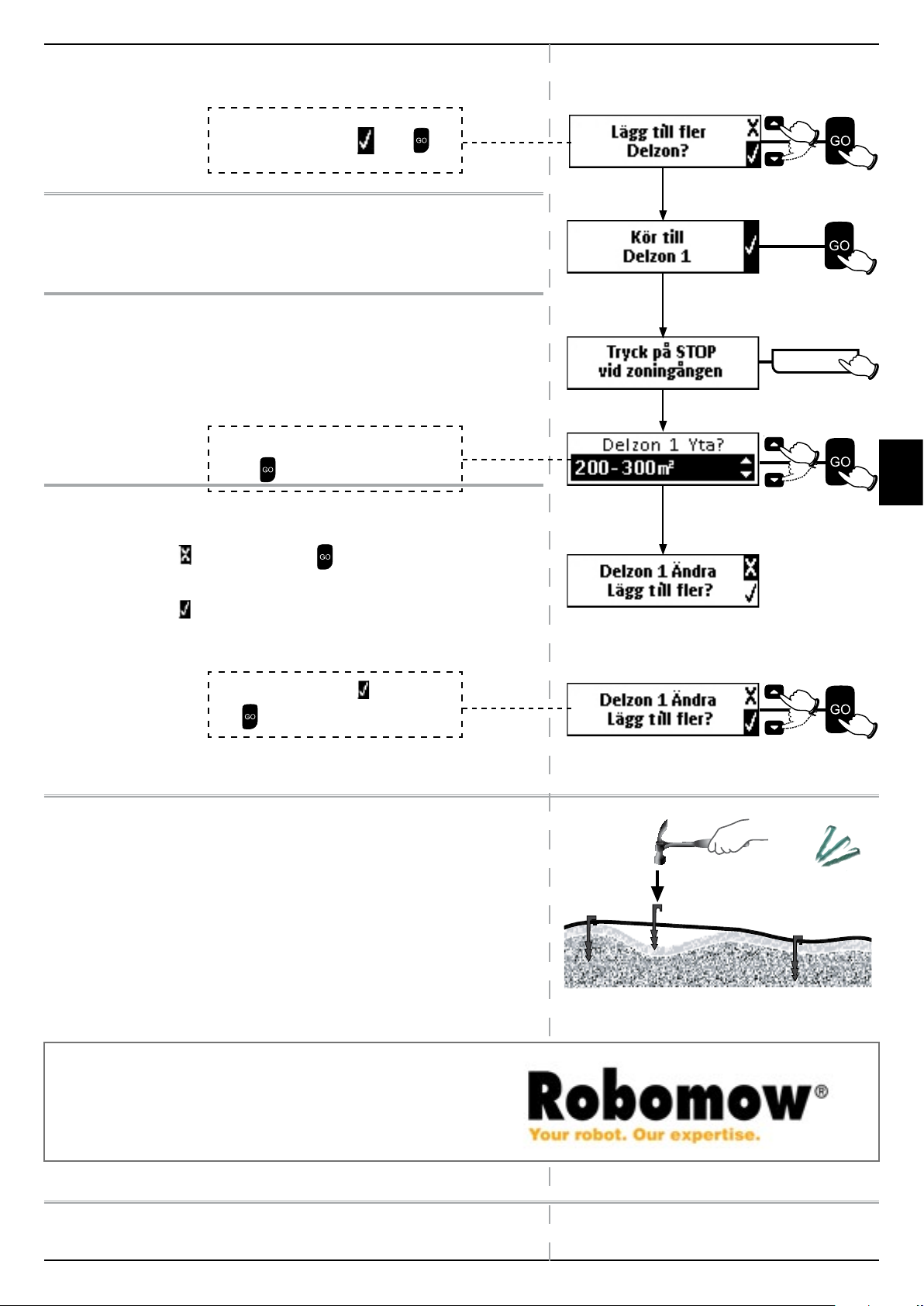

3.3.9 Kör till Delzon 1
Robomow följer kantkabeln runt kanterna mot Delzonen.
3.3.10 Tryck STOP vid zoningången
 När Robomow är minst 5 m (16 ft) inne i Delzonen - Tryck
Stop för att ta reda på avståndet mellan basstationen och zoningången.
Om du inte har fler delzoner:
 Välj
Skrolla för att välja ungefärlig yta på Delzon och tryck
symbolen och tryck .
.
SE
Om du har ytterligare Delzon(er):
symbolen och repetera förfarandet för Delzon
 Välj
(Se avsnitt 3.3.8).
Skrolla för att välja symbolen
Tryck
.

3.4 När installationen är klar

När installationen av kabeln är klar kan du sätta i ytterligare peggar med ungefär 1 m (3.3 ft.) mellan dem.
 Använd extra peggar där det är bulor och gropar i gräsmattan.
Köp extra peggar vid behov.
 Inspektera så att installationen inte utgör en snubbelfara.
.
Från och med nu är Robomow redo att laddas. När den väl är laddad kommer den att automatiskt klippa din gräsmatta.
19
Page 30
Robomow RS modeller

Kapitel 4 Körning av Robomow

4.1 Automatisk körning

 Under engångsinstallationen blev du ombedd att ställa in ytan för din gräsmatta. Robomow kommer att räkna ut hur
lång tid som behövs för att klippa din gräsmatta.
 Engångsinstallationen konfigurerar Robomow att automatiskt utföra följande cykliska klippschema:
Avgå från basstationen.
Klippa gräsmattan.
Återgå till basstationen för uppladdning och bli färdig för nästa schemalagda arbetsmoment.
Fortsätta klippa tills den tid som krävs för gräsmattans område uppnåtts (Klippschema).
 Robomow stannar vid basstationen under den Inaktiva tid som är standard (hela Söndagen och nattetid dagligen
23:00 till 06:00). Inaktiv tid kan ändras – se avsnitt 4.3.1.
 Arbetstid för klippning är baserad på inställning av gräsmattans storlek.
Arbetstid för klippning kan ändras genom att använda menyn Intensitet se avsnitt 4.3.2.1.
 Robomow klipper hela området två ggr i veckan.
Intervallet för klippning kan ändras genom att använda menyn Intervall se avsnitt 4.3.2.2.
Obs!
Robomow är kraftfull nog för att klippa högt gräs. Det kan dock, vid den första klippningen av ett område med högt gräs eller vid den första klippningen för säsongen, hända att du ser ett ojämnt resultat.
Vänligen ha tålamod då det kan ta några dagar upp till en vecka innan detta är överspelat och gräsmattan får en jämn höjd och beskaffenhet.

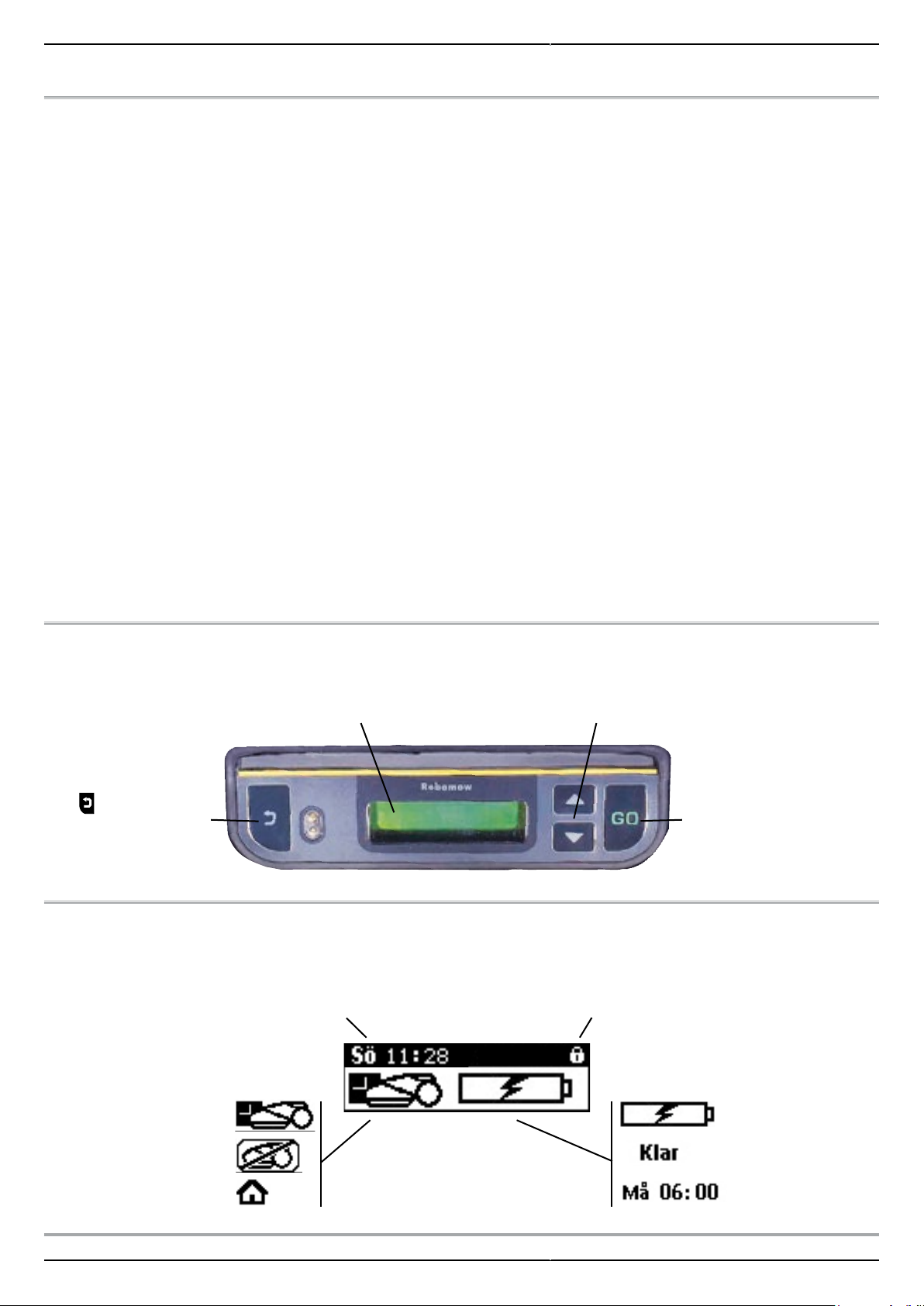

4.1.1 Menyalternativ
Använda panelens knappar:
Knappen används
för att avbryta val och
flytta ett steg bakåt i
menyn.
4.1.2 LCD-skärm
När Robomow är i basstationen visar LCD-skärmen följande indikatorer.
LCD skärmfönster
Skrollningspilar för menyval
Knappen GO används för att
välja alternativ i menyn och för
att bekräfta visat meddelande.
Klippschema är PÅ
Klippschema är AV
Gräsklipparen vinterladdas
Antistöld är aktiveratAktuell dag och tid
Batteriet laddas
Batteriet är fulladdat
Nästa klipptid
20
Page 31

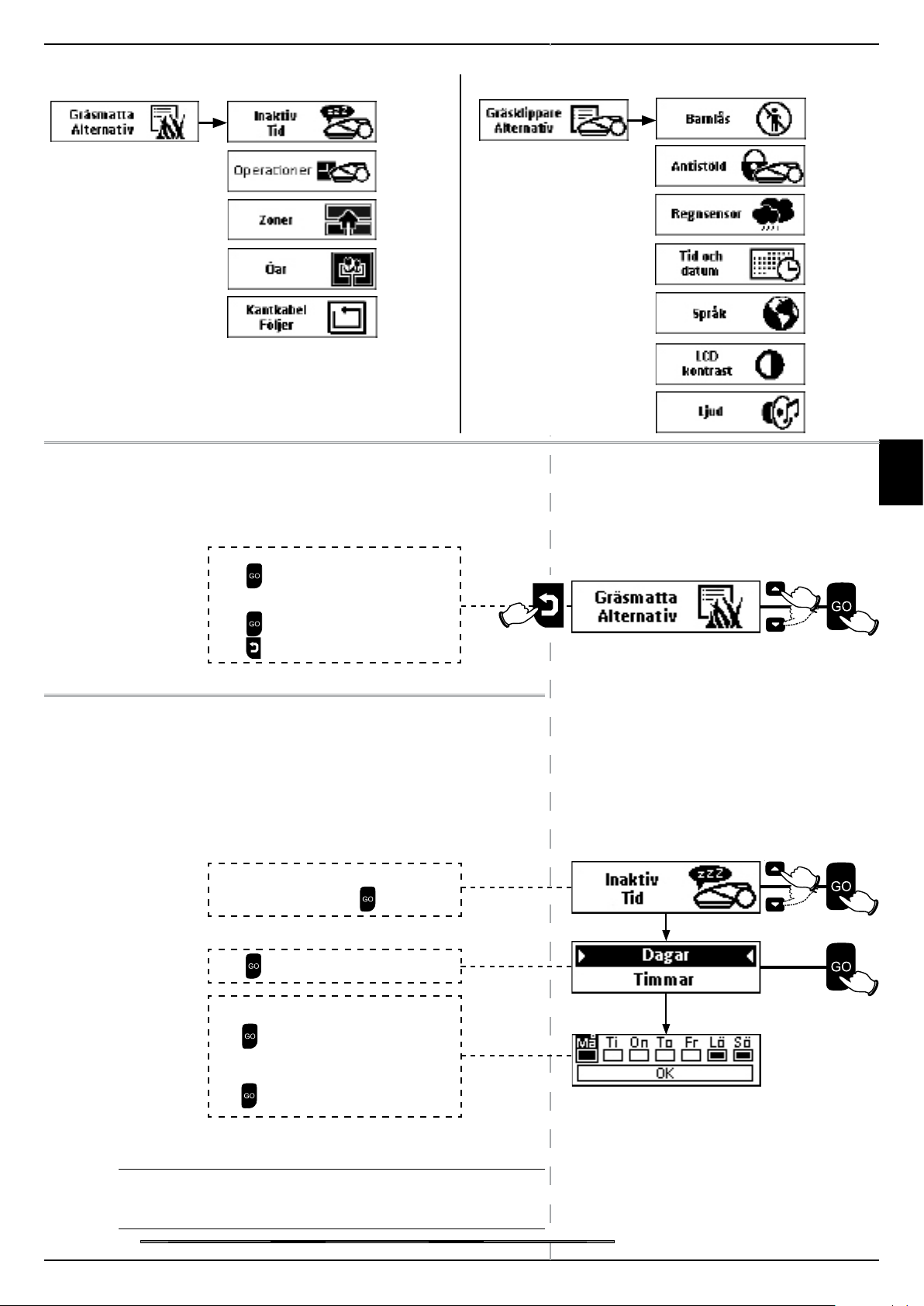

4.2 Menystruktur

(Kapitel 4.3)
Gräsmatta Alternativ används för att konfigurera parametrar för gräsmatta och klippning.

4.3 Gräsmatta alternativ

Om de förinställda alternativen för gräsmatta behöver ändras finns flera alternativ tillgängliga.
(
Avsnitt
Avsnitt
(
(
Avsnitt
Avsnitt
(
Avsnitt
(
4.3.1)
4.3.2)
4.3.3)
4.3.4)
4.3.5)
(Kapitel 4.4)
Gräsklippare Alternativ används för att konfigurera användarpreferenser för Robomow.
Körning av Robomow
(
Avsnitt
4.4.1)
Avsnitt
4.4.2)
(
Avsnitt
4.4.3)
(
(
Avsnitt
4.4.4)
Avsnitt
4.4.5)
(
(
Avsnitt
4.4.6)
(
Avsnitt
4.4.7)
SE
4.3.1 Inaktiv tid
Menyn för inaktiv tid används för att ställa in de tider gräsklipparen kommer att vara inaktiv.
Inaktiva tider kan ställas in veckans dagar och för specifika timmar per dag.
Välja inaktiva dagar:
22 רויא ינפל 23 ו
Skrolla för att komma till Gräsmatta Alternativ. Tryck Skrolla för att välja önskat alternativ.
Tryck
Tryck
Skrolla för att välja Inaktiv tid från menyn
Gräsmatta Alternativ.
Tryck
Skrolla för att välja dag(ar) du vill inaktivera.
Tryck En svart ruta visar att dagen är inaktiv.
När du är klar, skrolla för att välja OK-rutan och tryck
.
för att konfigurera alternativet.
för att gå ett steg tillbaka.
Tryck .
för att väljaDagar.
för att växla mellan Aktiv och Inaktiv.
.
Robomow klipper inte de dagar du har avaktiverat.
Om för många dagar har avaktiverats i relation till storleken på din gräsmatta kommer meddelandet Kontrollera inaktiv tid att visas.
21
Page 32
Robomow RS modeller

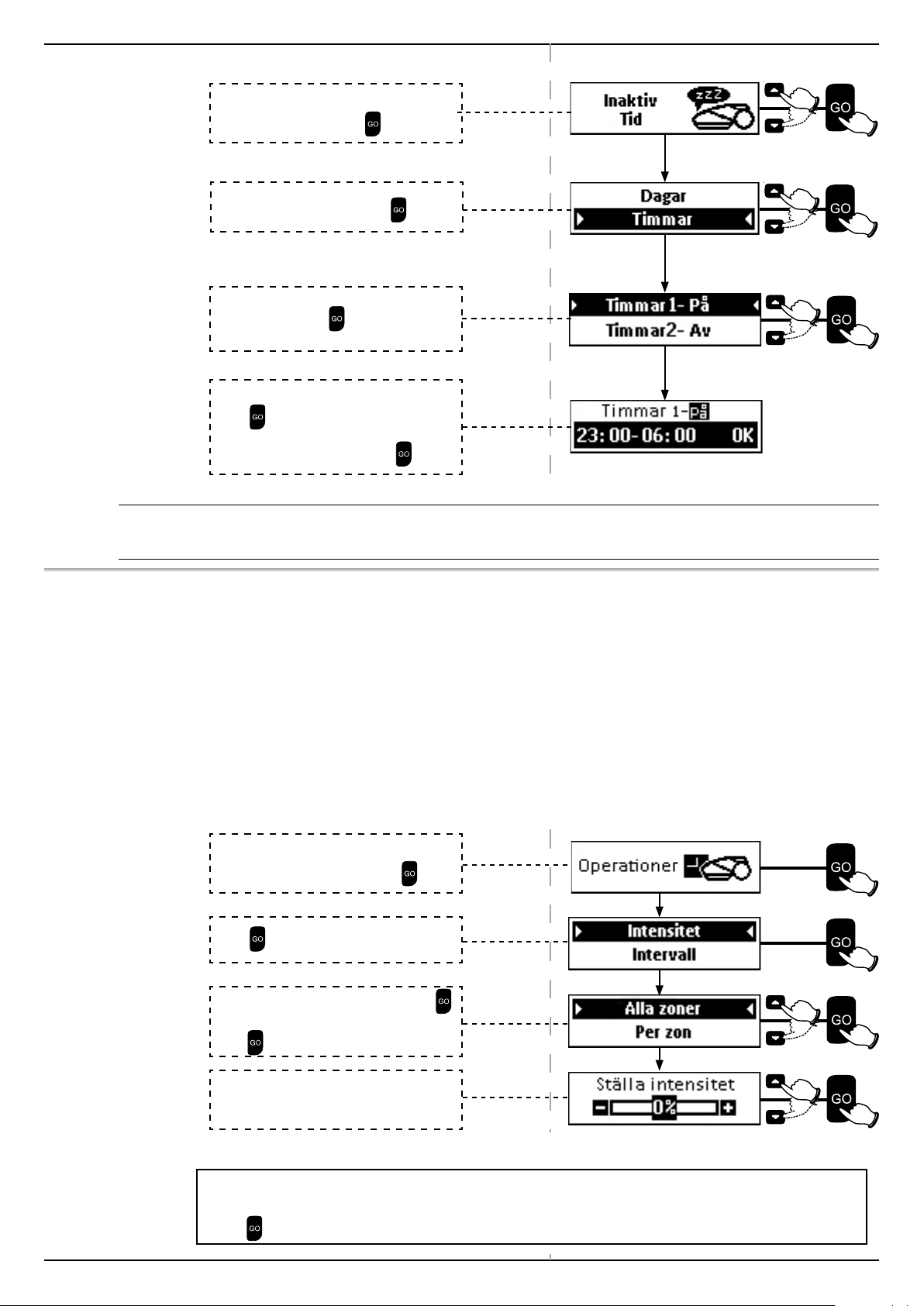

Välja inaktiva timmar:
Skrolla för att välja Inaktiv tid från menyn Gräsmatta Alternativ. Tryck
.
Robomow klipper inte de timmar du har ställt in. Inaktiva timmar är samma för veckans alla dagar.
Om för många timmar har avaktiverats i relation till storleken på din gräsmatta kommer meddelandet Kontrollera inaktiv
tid att visas.
4.3.2 Klippning
4.3.2.1 Intensitet
Alternativet Intensitet styr antalet klippningar som behövs för att täcka gräsmattans yta.
Skrolla för att välja Timmar. Tryck
a
Skrolla för att välja mellan 1 tidsperioder och tryck . Du kan avaktivera upp till 2 tidsperioder.
Skrolla för att växla det fönstret för inaktiv På/Av.
.
Tryck Ställ in start- och sluttid för denna tidsperiod.
Skrolla för att välja OK-rutan. Tryck .
och 2a
.
 Det finns fall där ytan på den valda gräsmattan inte blir fullständigt klippt och det förekommer fläckar med oklippt gräs.  Detta kan hända när:
Det inställda zonområdet är mindre än faktisk storlek på gräsmattan.
Gräsmattans form är komplex (form, smal passage, sluttningar och hinder).
 Om det inställda zonområdet är mindre än faktisk storlek på området, välj inställningen Yta (Gräsmatta Alternativ >
Zoner Redigera > Yta). I annat fall, använd alternativet Intensitet för att öka antalet klippningar.
 För att ändra Intensitet, följ dessa steg:
Skrolla för att välja Operationer från Gräsmatta Alternativ menyn. Tryck
för att välja Intensitet.
Tryck
Skrolla för att välja Alla zoner / Per zon. Tryck . Om Per zon är vald, skrolla för att välja zon. Tryck
Skrolla för att öka eller minska nivån på Intensitet. Standardvärdet för Intensitet är 0% och kan ändras från -50% till +50%.
.
Efter inställning av Intensitet visas ett av följande meddelanden:
Intensitet Uppdaterat: När det valda värdet accepterats. Intensitetsgräns (%): Om det valda värdet är högre än största möjliga intensitet för gräsmattan.
för att ställa in eller åter välja.
Tryck
22
Page 33

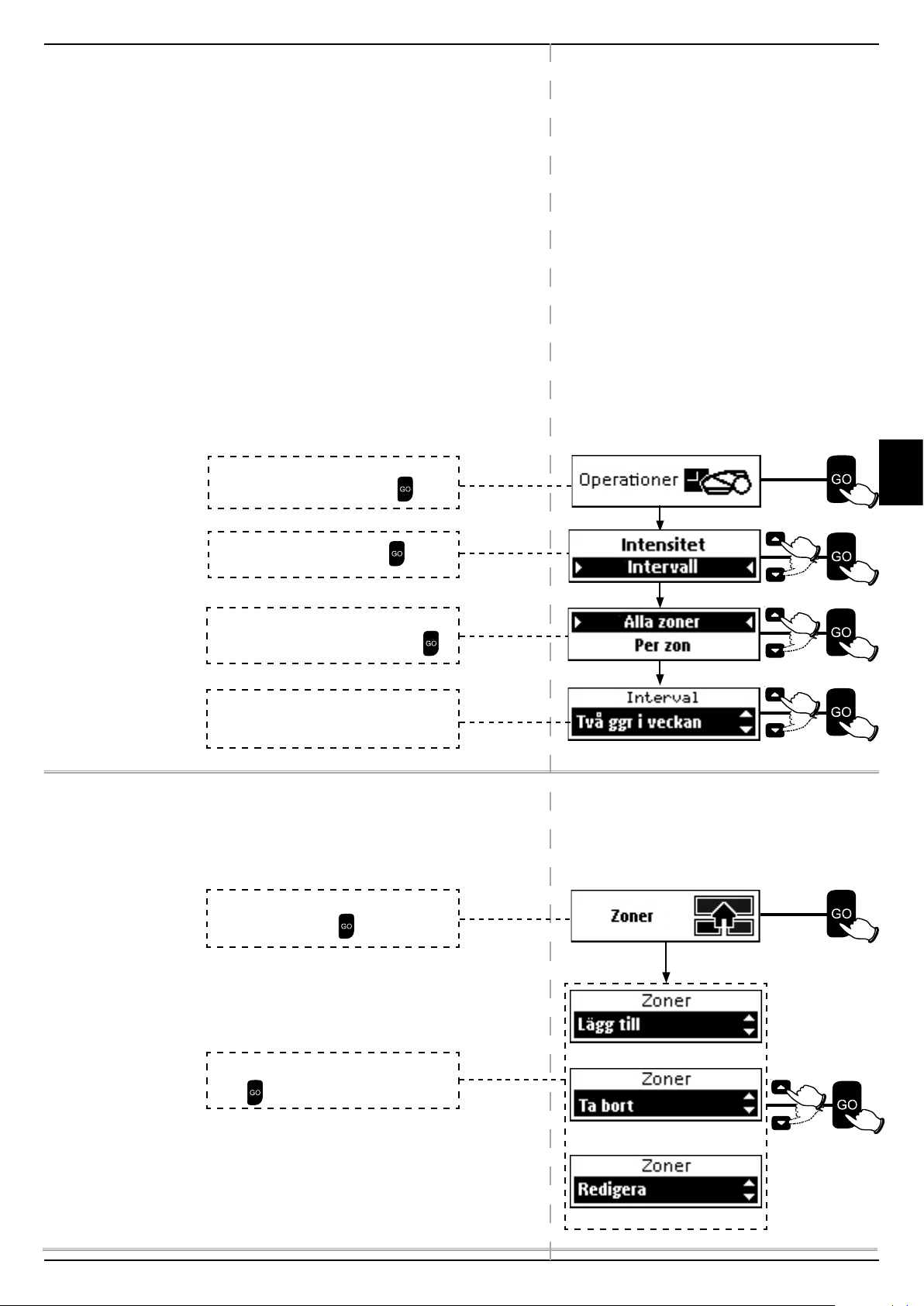

4.3.2.2 Intervall
 Alternativet Intervall kontrollerar tiden mellan klippscheman.
Kortare intervall mellan klippning ger kortare tillväxtperioder. Längre intervall ger utrymmer för längre tillväxtperioder.
 Hur fort gräset växer förändras under året (beroende på
temperatur, grästyp, gödning, etc.)
 Det förinställda intervallet är Två ggr i veckan.  Vid lågsäsong när tillväxten av gräs är långsammare,
rekommenderas att detta ändras till En gång i veckan eller Var 14:e dag. Viloperioden hjälper gräset och förlänger livcykeln för gräsklipparen.
 Mycket gödning och gynnsamma väderförhållanden kan göra
att gräset växer fortare. I sådant fall, använd alternativet Intervall för att minska tiden mellan klippningar.
 Minsta intervall är varannan dag, men är enbart tillgängligt för
relativt små ytor, där gräsklipparen kan klippa färdigt gräset inom två dagar.
 För att ändra Intervall, följ dessa steg:
Körning av Robomow
Skrolla för att välja Operationer från Gräsmatta Alternativ menyn. Tryck
Skrolla för att välja Intervall. Tryck
Skrolla för att välja Alla zoner / Per zon. Om Per zon är vald, skrolla för att välja zon. Tryck
Skrolla för att ändra klippningens Intervall. Det förinställda intervallet är Två ggr i veckan.
4.3.3 Zoner - Lägg till / Ta bort / Redigera
Använd alternativet Zoner för att lägga till, ta bort och redigera inställda zoner.
Obs: Delzoner är numrerade (1, 2, 3, och 4).
Separata zoner är markerade med bokstäver (A och B).
Skrolla
för att välja Zoner från Gräsmatta
Alternativ menyn.
Tryck .
SE
.
.
(
Avsnitt
4.3.3)
Skolla för att välja Lägg till / Ta bort / Redigera Tryck
.
23
Avsnitt
(
(
Avsnitt
(
Avsnitt
4.3.3.1)
4.3.3.2)
4.3.3.3)
Page 34
Robomow RS modeller
S T O P

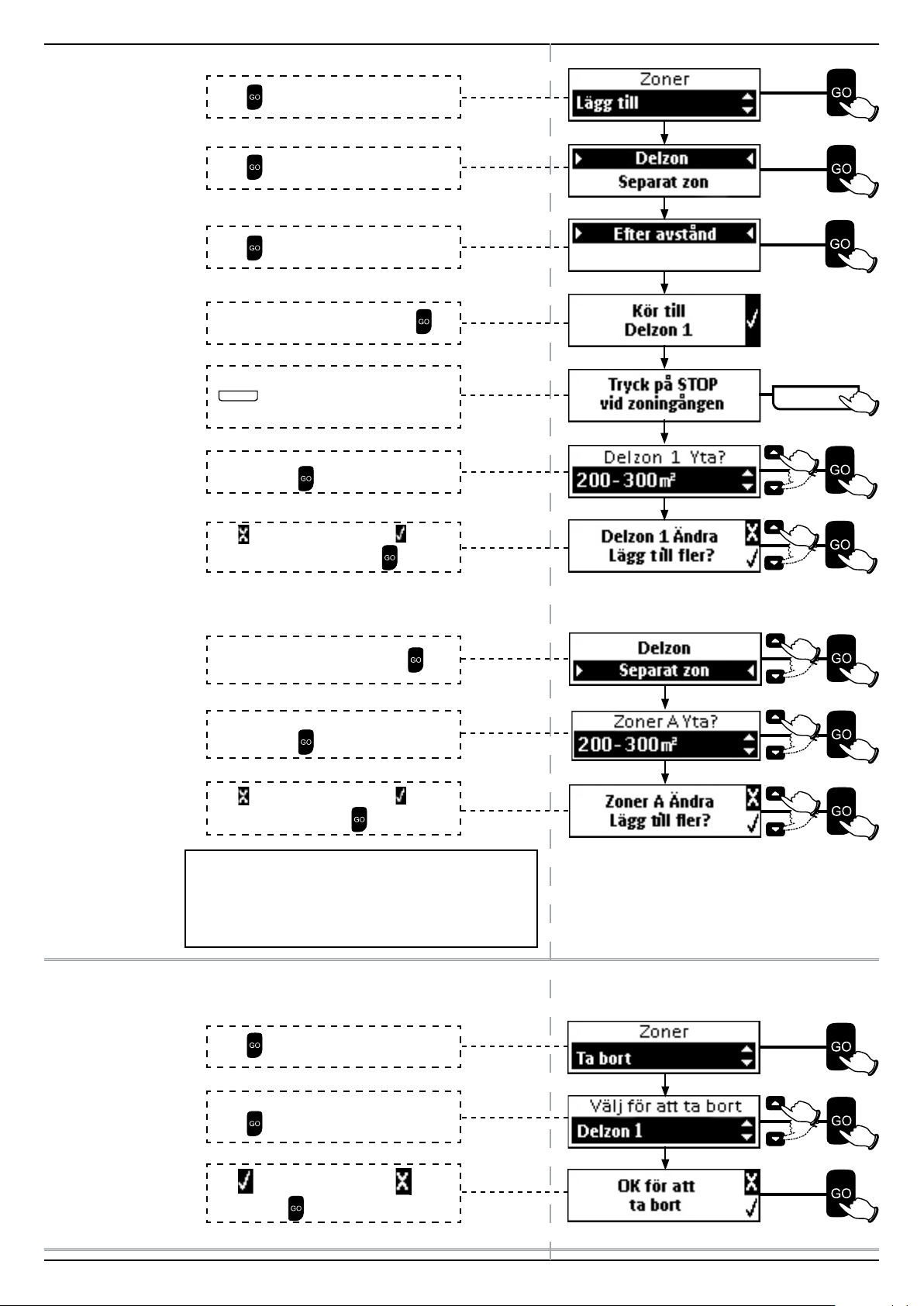

4.3.3.1 Lägg till
Tryck
för att lägga till zon(er)
Om du lägger till en Delzon:
Tryck för att välja Delzon
Tryck
Placera Robomow i basstationen. Tryck
Robomow kör längs kantkabeln. Tryck
befinner sig minst 5 m (16 ft) inne i delzonen.
Skrolla för att välja Yta på den tillagda delzonen. Tryck
för att välja Efter avstånd.
S T O P
vid zoningången när gräsklipparen
.
.
Delzon 1 Ändra. Lägg till fler?
Välj
för att avsluta eller skrolla till för
lägga till ytterligare delzon. Tryck
.
4.3.3.2 Ta bort
 Om du lägger till en Separat zon:
Skrolla för att välja Separat zon. Tryck
Skrolla för att välja Yta på den tillagda delzonen. Tryck
för att avsluta eller skrolla till för lägga
Välj till ytterligare delzon. Tryck
.
Om det valda området är för stort för en OPERATION kommer meddelandet, Laddstation rekommenderad att visas.
Ytterligare basstation (finns som tillbehör) tillåter flera klippningar i större separata zoner.
Tryck
för att ta bort zon(er)
.
.
Skrolla för att välja den zon som ska tas bort. Tryck
Välj
avsluta. Tryck .
.
för att ta bort eller skrolla till för att
24
Page 35
4.3.3.3 Redigera
S T O P
Körning av Robomow
Skrolla för att välja Redigera. Tryck
.
Redigera Huvudzon: Det är endast möjligt att redigera Yta för Huvudzonen.
Skrolla för att välja ny storlek på ytan. Tryck
för att uppdatera ytan.
För att redigera en Delzon: Både Yta och Ingång delzon kan redigeras.
Redigera Yta för delzon:
Skrolla för att välja den Delzon du vill redigera. Tryck
.
SE
Tryck
för att välja Yta.
Skrolla för att välja ny storlek på ytan. Tryck för att uppdatera ytan.
 Ingång delzon
Det finns två sätt att redigera Ingång delzon, genom att använda Uppdat. avstånd eller Lär in avstånd.
Skrolla för att välja Ingång delzon. Tryck
Tryck
.
för att välja Efter avstånd.
Uppdat. avstånd:
Tryck
Skrolla för att ange Uppdat. avstånd. Tryck
för att Uppdat. avstånd.
.
Lär in avstånd:
Placera Robomow i basstationen. Skrolla för att välja Lär in avstånd Press
Robomow kör runt kantkabeln..
När Robomow passerat zoningången med ungefär 5 m (16 ft.) – Tryck för att avsluta.
.
. Tryck
25
Page 36
Robomow RS modeller

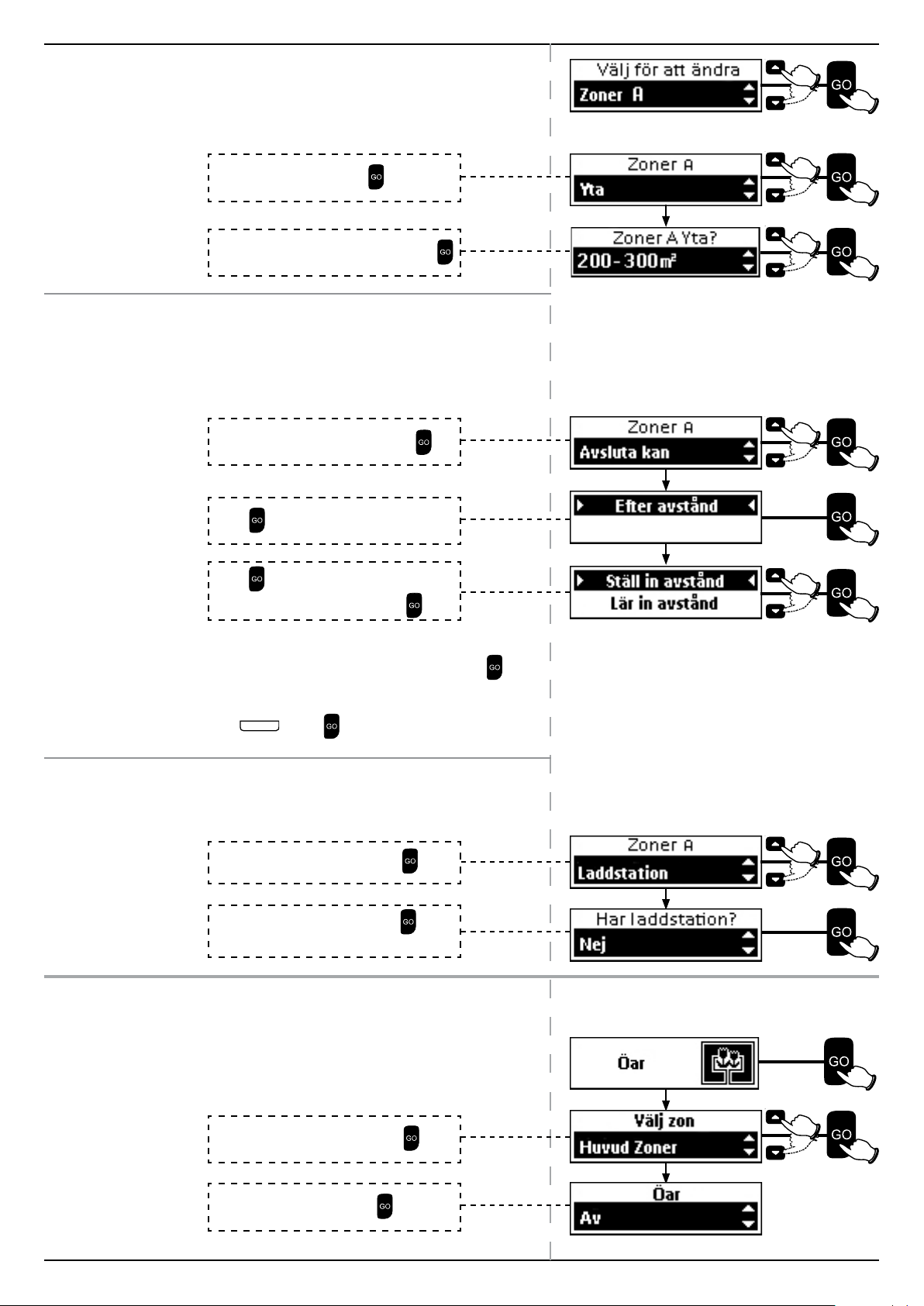

För att redigera en Separat zon: Följande kan redigeras för en Separat zon: Yta, Avsluta kant och
Basstation.
 Redigera Yta för Separat zon:
Skrolla för att välja Yta. Tryck
Skrolla för att välja ny storlek på ytan. Tryck
.
.
Avsluta kant instruerar Robomow hur långt kanten ska klippas innan klippning av den inre gräsmattan påbörjas.
 För att redigera inställningarna Avsluta kant för en Separat zon:
Avsluta kant kan redigeras på två sätt: Uppdat. avstånd och Lär in avstånd.
Skrolla för att välja Avsluta kant. Tryck
.
Uppdat. avstånd:
Tryck
Tryck
Skrolla för att ange ett avstånd. Tryck
för att välja Efter avstånd.
för att välja Ställ in avstånd.
.
4.3.4 Öar
Lär in avstånd:
o Placera Robomow vänd mot kantkabeln. Tryck .
Robomow kör runt kantkabeln..
o När Robomow avslutat en hel runda längs kanterna,
S T O P
tryck
. Tryck för att Robomow ska kunna
Lära in avståndet.
Om en ytterligare basstationen lagts till en Separat zon, måste Basstation anges till Ja.
 För att redigera Basstationens inställningar för Separat zon:
Skrolla för att välja basstation. Tryck .
Skrolla för att välja Ja och Nej. Tryck Ja = ytterligare en basstation.
.
I sällsynta fall kan noteras att gräsklipparen gör onödiga cirklar kring en ö och söker efter basstationen. Alternativet Öar överkommer det problemet. För att undvika detta, ställ in funktionen Öar i läge .
Skrolla för att välja avsedd zon. Tryck
.
Skrolla för att välja På/Av. Tryck
.
26
Page 37

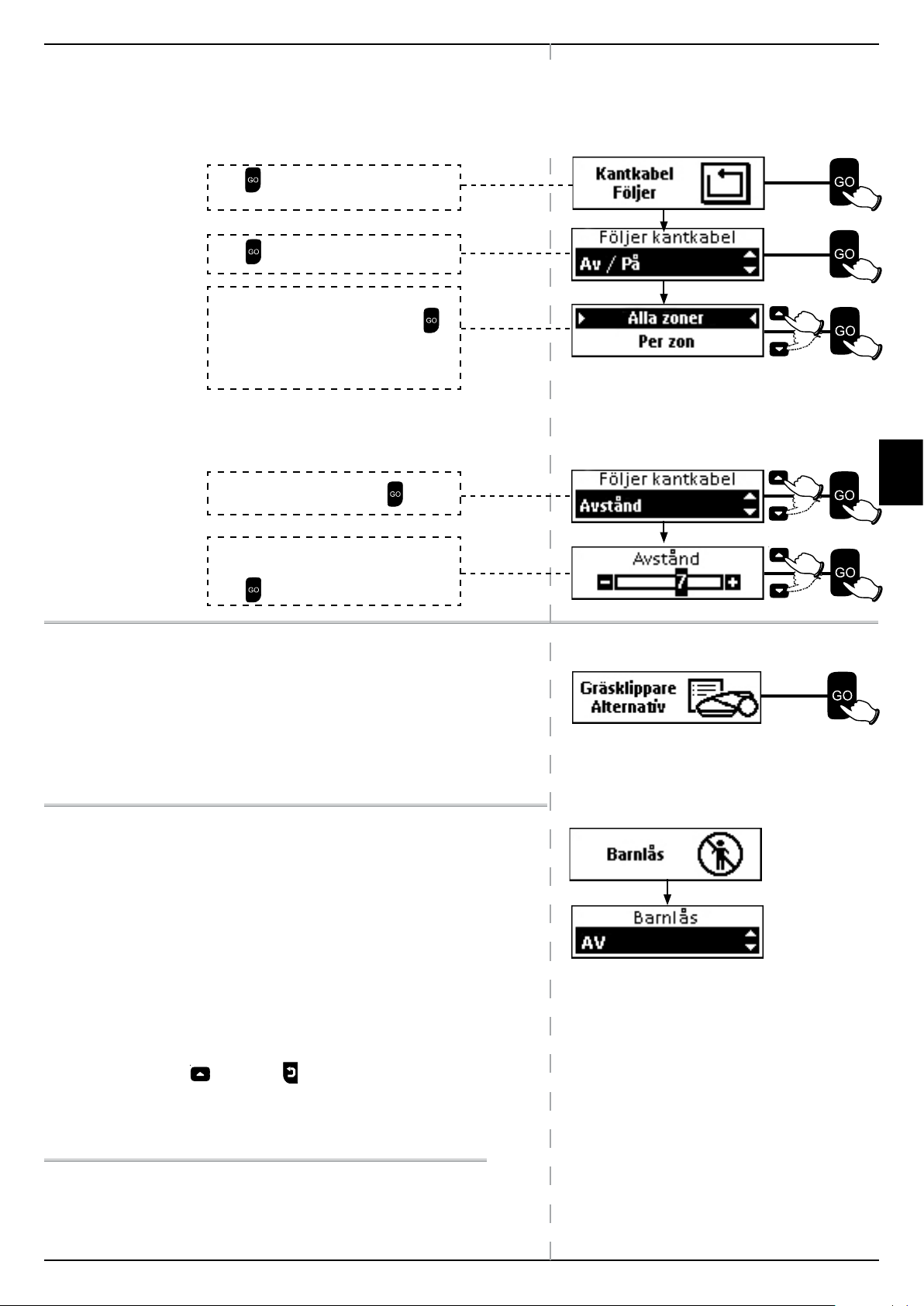

4.3.5 Följer kantkabel
När Robomow arbetat klart i Huvudzon eller när Hemknappen säger Gå till laddstation, kör den sig själv till basstationen. Robomow kör längs kantkabeln med ett dynamiskt inställning (inte centrerad) för att förhindra hjulspår längs samma väg. Detta beteende vid återvändande kan stängas av.
Tryck för att välja Kantkabel följer från
menyn Gräsmatta Alternativ.
Körning av Robomow
Tryck
Skrolla för att välja Alla zoner / Per zon. Om Per zon är vald, skrolla för att välja zon. Tryck
Skrolla för att välja På/Av. Av = Robomow kommer att köra centrerat mot
kabeln.
för att välja På/Av.
Inställningen för Avstånd har ett värde mellan 1 och 12. De representerar olika avstånd till kabeln.
Ju högre inställning för Avstånd, ju mindre risk för spår längs kanten.
Skrolla för att välja Avstånd Tryck
Skrolla för att att ställa in maximalt värde för det avstånd Robomow kommer att köra från kanten. Tryck .

4.4 Gräsklippare Alternativ

Du kan ändra flera av Robomows standardinställningar Använd menyn Gräsklippare Alternativ för att välja dessa
alternativ.
.
SE
4.4.1 Barnlås
Funktionen Barnlås förhindrar att speciellt barn gör
oavsiktliga knapptryckningar. Denna funktion är inställd på Av som standard.
För att ändra denna funktion till läge På, ställ in Barnlås i läge.
 När Barnlås är på visas, Knappar låsta meddelandet.
För att tillfälligt frigöra Knappar låsta:
 Tryck
Knapparna låses igen efter 30 min om inte användaren utför någon åtgärd.
och sedan .
27
Page 38
Robomow RS modeller

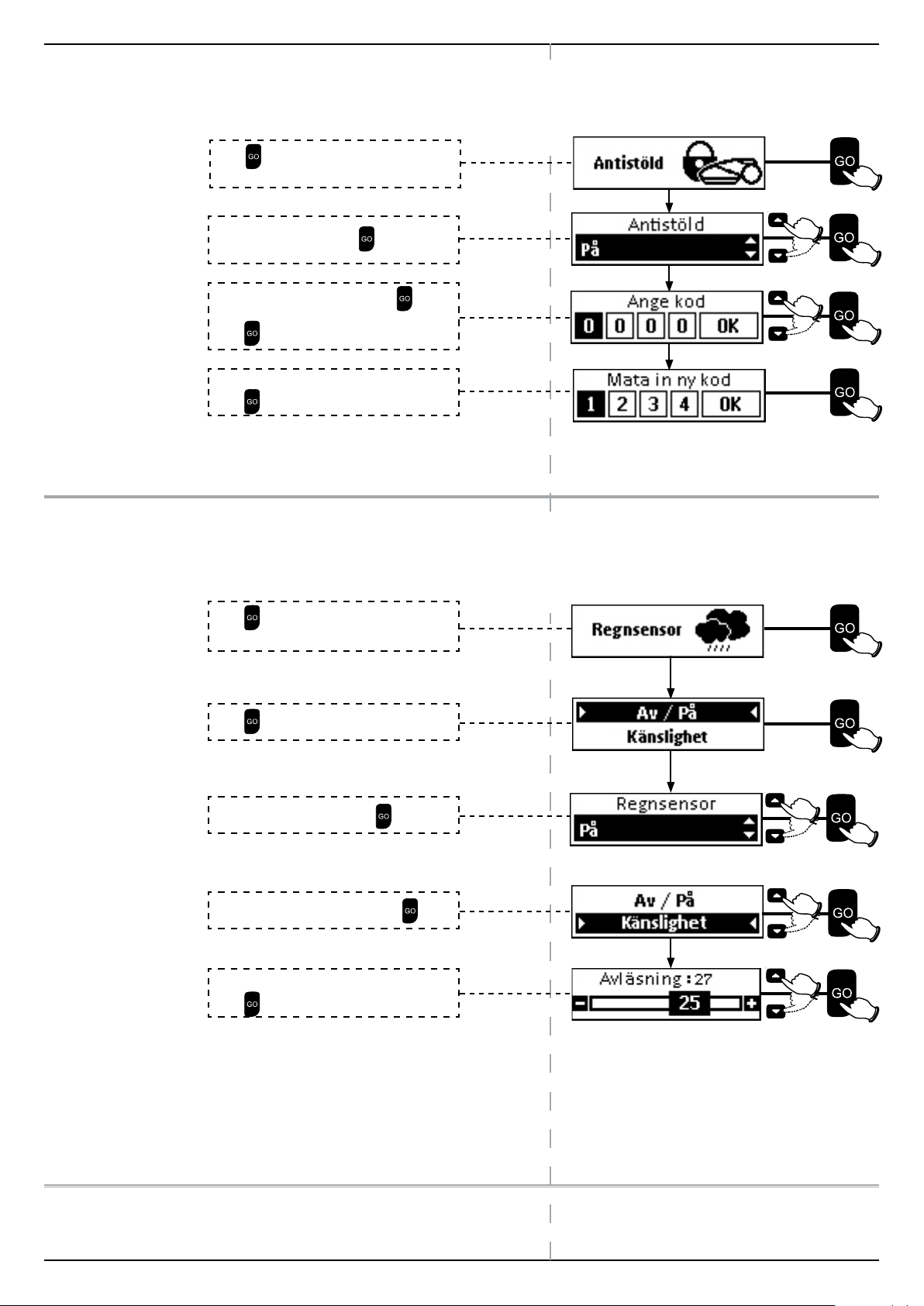

4.4.2 Antistöld
Funktionen Antistöld avger ett alarm i omgivningen i händelse av oavsiktligt avlägsnande av gräsklipparen från det tilldelade området. Antistöld är inställt till Av som standard. För att sätta på Antistöld för första gången:
Tryck för att välja Antistöld från
Gräsklippare Alternativ menyn.
Tips: Välj en sifferkod som är lätt att komma ihåg. Skriv ned koden (längst ned i kapitel 8) och förvara den på en säker plats.
4.4.3 Regnsensor
Funktionen regnsensor avbryter klippning vid regn eller väderlek med hög luftfuktighet. Detta rekommenderas för gräsmattans välmående. Det föreligger dock inte något tekniskt hinder för att klippa vått gräs.
 För att sätt regnsensorn i läge eller Av:
Skrolla för att välja På. Tryck
Skrolla för att ange en Pinkod. Tryck varje siffra för att flytta till nästa.
Tryck för att bekräfta.
Ange samma 4-siffriga pinkod för att bekräfta. Tryck
Tryck
Gräsklippare Alternativ menyn.
Tryck
för att bekräfta.
för att välja Regnsensor från
för att välja På/Av.
.
efter
Skrolla för att välja På/Av. Tryck
 För att ändra Känslighet för regnsensorn:
Skrolla för att välja Känslighet. Tryck .
Skrolla för att skjuta Känslighet reglaget. Tryck
.
 Nuvarande inställning för regnsensor visas.
 Robomow uppfattar regn när värdet för avläsning är lägre än
det värde som Känslighet har.
 Ju högre inställning för Känslighet, desto högre känslighet har
Robomow för att uppfatta regn.
28
Page 39

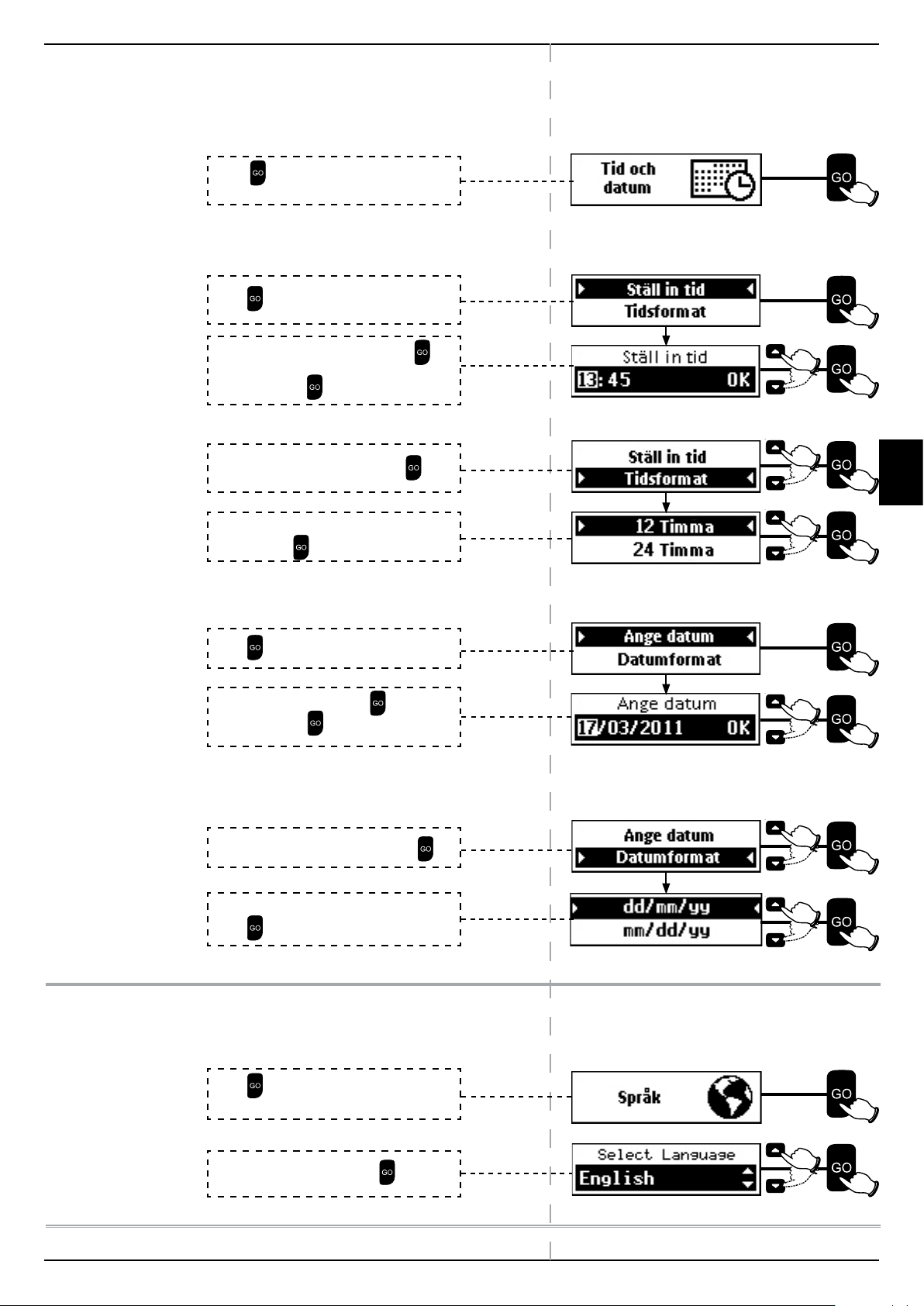

4.4.4 Tid och datum
Tid och datum har ställts in vid Engångsinstallationen. De kan uppdateras genom att använda alternativet Tid och datum.
Körning av Robomow
Tryck för att välja Tid och datum från
Gräsklippare Alternativ menyn.
 Ställ in tid
Tryck för att välja Ställ in tid.
Skrolla för att ange ställa in tiden. Tryck att flytta till
nästa siffra. Tryck för att bekräfta.
för
 För att ändra tidsformat
Skrolla för att välja Tidsformat. Tryck
Skrolla för att välja 12 Timmar eller 24 Timmar. Tryck
.
.
SE
 Ange datum
4.4.5 Språk
Tryck
Skrolla för att ange datum. Tryck för att flytta till nästa siffra. Tryck för att bekräfta.
för att välja Ange datum.
 För att ändra datumformat
Skrolla för att välja Datumformat. Tryck
Skrolla för att välja dd/mm/yy eller mm/dd/yy. Tryck
.
 För att ändra språk
Tryck
Alternativ menyn.
Skrolla för att välja Språk. Tryck .
för att välja Språk från Gräsklippare
.
29
Page 40
Robomow RS modeller

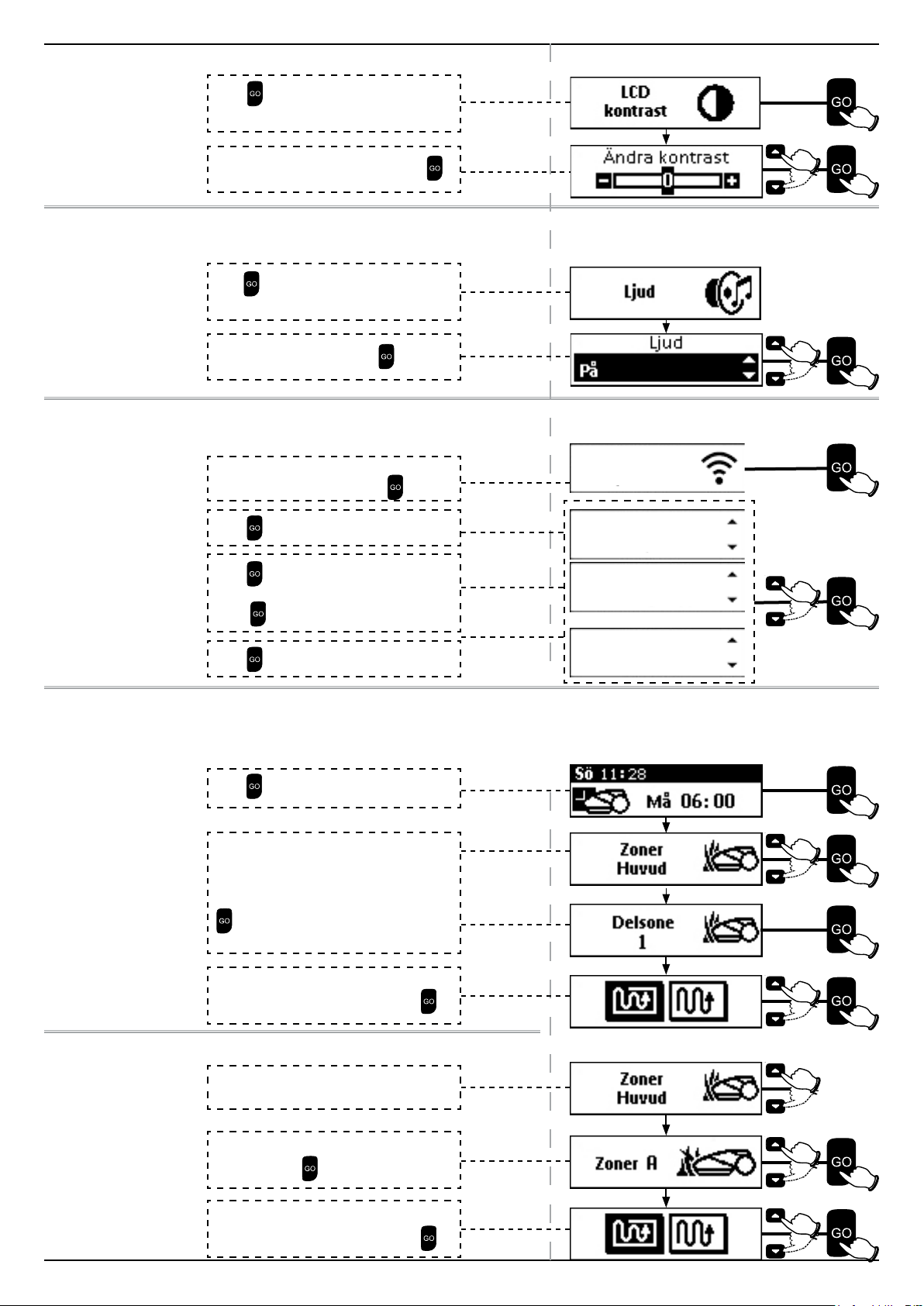

4.4.6 LCD kontrast
 För att ändra kontrasten på LCD
4.4.7 Lyd
Gör det möjligt för dig att stänga av olika ljud som inte är relaterade till säkerhetsfunktionerna.
Tryck
Gräsklippare Alternativ menyn.
Skrolla för att välja önskad kontrast. Tryck
Tryck
Alternativ menyn.
för att välja LCD kontrast från
för att välja Ljud från Gräsklippare
.
Skrolla för att välja På/Av. Tryck
4.4.8 Mobilt Kommunikationssystem
GSM-modulen är tillgänglig som ett tillbehör och tillåter aviseringar i mobilen genom Robomow Appen.
Skrolla till val av Mobilt Kommunikationssystem i menyn för val av Gräsmatta. Tryck
Tryck för att välja På/Av
Tryck Stöldskydd eller Användarstopp, tryck sedan
Tryck
för att välja meddelandetyp:
för att välja På/Av
för att aktivera GSM-modulerna
4.5 Manuell Drift
Manuell drift brukes når du klipper plenen utenfor oppsatte tider eller når plenen må ryddes for mennesker og rusk før klippingen kan starte. Hvordan starte manuel I betjening når Robomow er i ladestasjonen:
Tryck
.
Mobile komm.
System
GSM Module
På/Av
GSM Module
Meddelande typ
GSM Module
Activate
Skrolla för att välja den zon du vill att
Robomow ska klippa (du kan välja mellan
Huvudzon och eventuell(a) delzon(er). Tryck
.
Skrolla för att att välja läget Operationer (Kant + Skanning eller endast skanning). Tryck
.
För att använda Manuell klippning i en zon utan basstation.
Placera Robomow på gräsmattan.
Skrolla för att välja zonen du vill att Robomow ska klippa, Tryck
Skrolla för att att välja läget Operationer (Kant + Skanning eller endast skanning). Tryck
.
.
30
Page 41

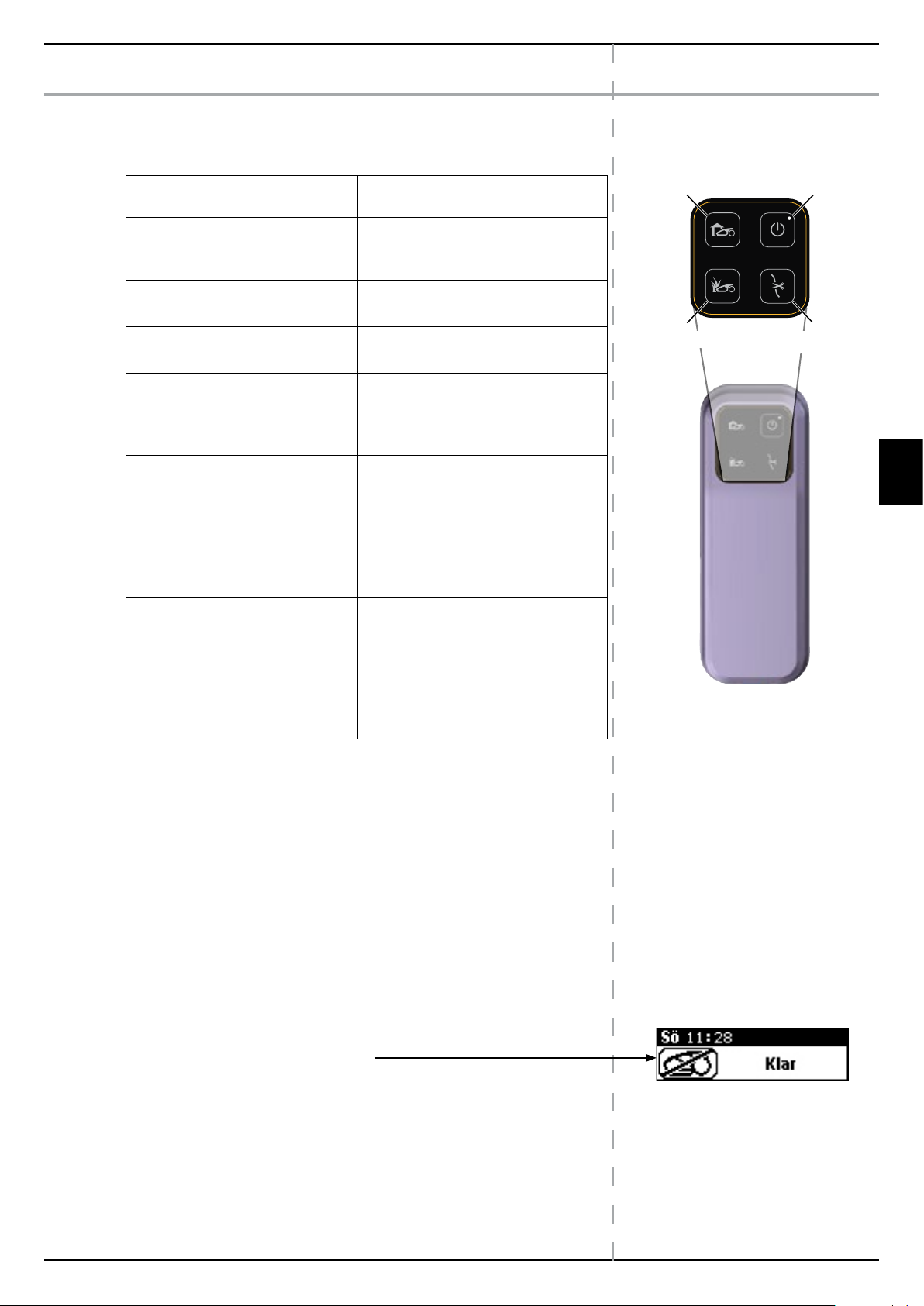

Kapitel 5 Använda manöverboxen

5.1 Manöverboxens meddelanden

Indikatormeddelanden Händelse
Dockningsindikator är tänd. Gräsklipparen är i basstationen.
Driftsindikatorn är tänd. Gräsklipparen är i inte basstationen.

Använda manöverboxen

Dockningsindikator
På/Av-knapp
På/Av-knappindikator är tänd. Klippschema är AV
Kabelindikator - Blinkar och piper
Alla indikatorer blinkar.
Alla indikatorer blinkar och en summerton hörs under 10 sekunder.
Kantkabeln är av, bortkopplad eller för lång.
Gräsklipparen återvände inte till basstationen efter 4 timmars frånvaro. När gräsklipparen uppfattas i basstationen, stängs varningen av.
För att stänga av indikatormeddelanden tryck på På/ Av-knappen.
Antistöld är inställd som På och gräsklipparen är avlägsnad från basstationen under tid då den inte är schemalagd att klippa.
För att stänga av indikatormeddelanden tryck på På/ Av-knappen.

5.2 Sätta på och och stänga av summerton

 Tryck och håll inne På/Av-knappen under 10 sekunder.
o Ett kort pip indikerar På. o En blinkning indikerar Av.
Driftsindikator Kantkabelindikator
SE

5.3 Avaktivera automatisk drift

Detta alternativ används för att avaktivera den automatiska driften av Robomow enligt dess förvalda inställningar.
Avaktivering av automatisk drift förhindrar inte att gräsklipparen används till manuell klippning.
 Tryck och håll inne På-/Av-knappen under 2 sekunder.
Ikonen för "Klippschema av" visas.
Om Robomow när detta görs är i drift och klipper så:
o Kommer Robomow att avsluta det nuvarande klippschemat. o Kommer Robomow efter återkomst till basstationen inte att avgå
för nästa schemalagda klipptid.
 För att Aktivera automatisk drift
Tryck och håll inne På-/Av-knappen under 2 sekunder.
31
Page 42
Robomow RS modeller

Kapitel 6 Laddning

-
-
Risk för chock, skada, elchock! Använd aldrig manöverboxen eller ladda Robomow på platser där det är extremt fuktigt eller det finns risk att kontakterna blir våta. Använd aldrig manöverboxen om trådarna är skadade. Använd bara den rekommenderade manöverboxen tillsammans med din Robomow.
Viktigt: Rekommendationen är att placera manöverboxen på en skyddad, torr plats. Manöverboxen behöver luftventilation och ska inte utsättas för direkt solljus eller regn. Placera inte manöverboxen inuti en platspåse: Den kan överhettas.
Efter varje klippning laddas Robomow automatiskt i basstationen.
Laddningen tar upp till 2 timmar, beroende på förhållandena.

6.1 Laddning under säsong

Basstationen är den primära laddningskällan när Robomow är dockad och kommer att behålla optimal batteriladdning i väntan på avgång.
.

6.2 Laddning under icke-säsong

Under månader som inte är säsong, såsom vinter, behöver Robomow kontinuerligt laddas för att undvika skada på batterierna. Gräsklipparen ska inte lagras och laddas där temperaturen är kallare än
-10°C. Anslut Robomow direkt till manöverboxen enligt följande:
 Avlägsna Robomow från sin basstation.
 Avlägsna basstationens huvudenhet (Laddningsadapter) genom att lyfta
det främre handtaget uppåt och skjuta adaptern framåt från baksidan av basstationen. (Se avsnitt 2.6.3).
 Dra ut den 20 m (65 ft) långa förlängningssladd och kantkabeln från
basstationens huvudenhet.
 Placera skyddet på änden av den 20 m (65 ft) långa förlängningssladd
och den synliga anslutningskontakten för att skydda den från regn och korrosion. Täck också över anslutningskontakten för kantkabeln.
Robomow kan
laddas med
manöverboxen.
20 m (65 ft.)
Förlängningskabeln
 Anslut manöverboxens kabeln till den 20 m (65 ft) långa
förlängningssladd. Lyft på gummiskyddet bakom basstationens huvuddel (Laddningsadapter) uppåt för att få åtkomst till anslutningen. Anslut kabeln till basstationens huvudenhet.
Obs: Detta är inte samma ställe som den 20 m (65 ft) långa
förlängningssladd var ansluten till på basstationens huvudenhet när den satt på basstationen.
32
Page 43
 Skjut basstationens huvudenhets kontakter in i den
främre öppningen på Robomow.

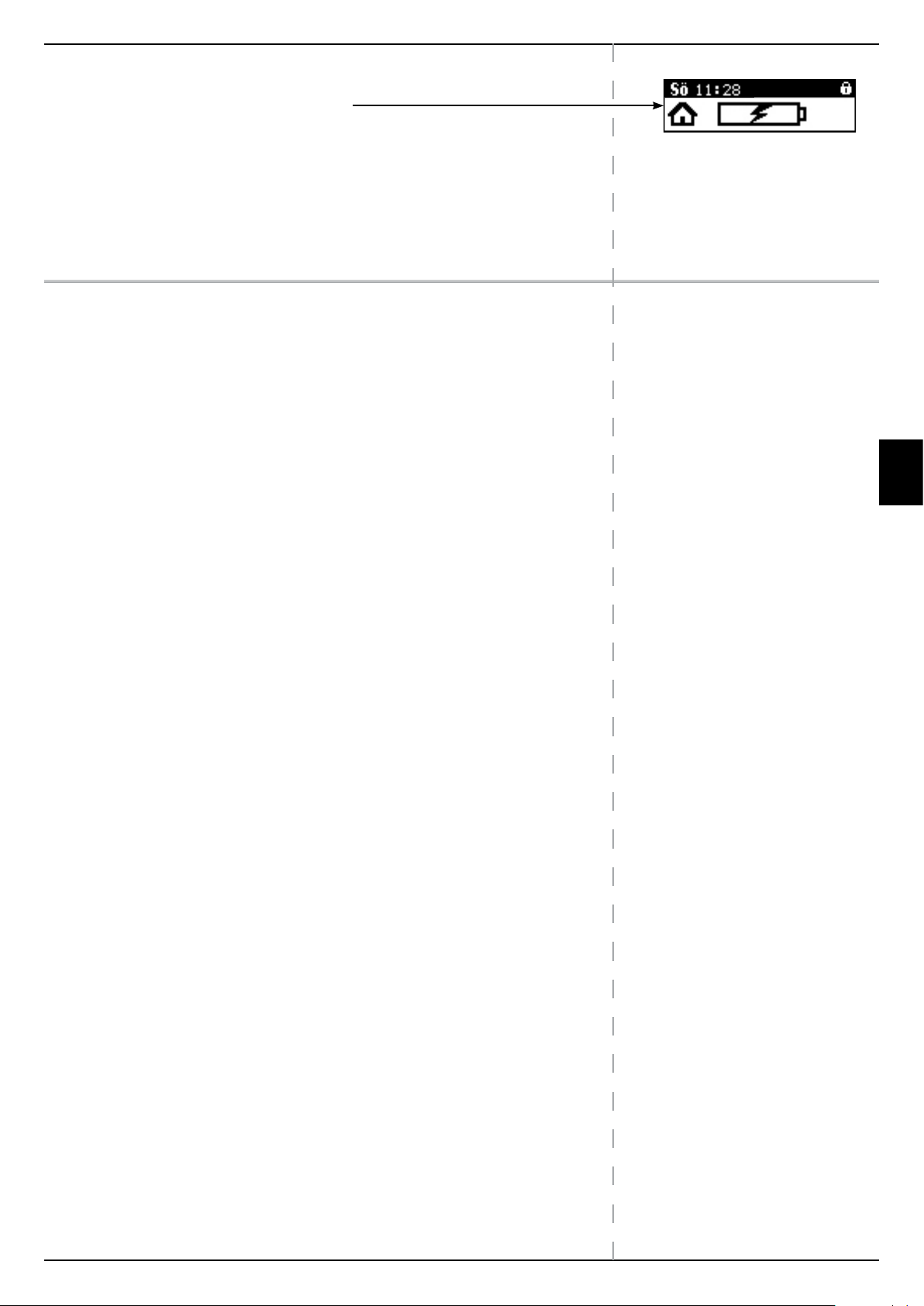

 Laddningen påbörjas omedelbart och LDC visar:
 När batteriet är fulladdat och meddelandet Klar visas.
 Låt gräsklipparen vara ansluten hela vintern.
 När säsongen startar, placera Robomow i sin basstationen för att att
påbörja automatisk drift i likhet med föregående säsong.
Laddning
SE
33
Page 44
Robomow RS modeller

Kapitel 7 Felsökning

7.1 Textmeddelanden och felsökning

Robomow övervakar kontinuerligt sin prestanda. Den producerar textmeddelanden som hjälper dig att köra den smidigt: Textmeddelanden i händelse av ett driftsfel liksom textmeddelanden som uppmanar användaren att utföra en viss åtgärd.
 Normalt, om gräsklipparen stannar, visas ett meddelande. Den här skärmen är påslagen i 15 minuter.
Om du anländer senare än dessa 15 minuter, kommer skärmen vara tom.
 För att väcka Robomow och se det senaste textmeddelandet som visades föregående stoppet, tryck
Följande tabell visar alla felmeddelanden och de vanligaste orsakerna. Nästa tabell ger dig detaljer och troliga orsaker på andra fel, som inte orsakar felmeddelanden. Om ett fel inte går att lösa med dessa tabeller, ring efter din serviceleverantör.

7.2 Felmeddelanden och åtgärder

Listan är sorterad i alfabetisk ordning efter meddelandetext.
Visat meddelande Trolig orsak/händelse Åtgärd
Basproblem
Hoptryckt
stötdämpare
Kontr. klipphöjd
- Robomow misslyckas vid ett flertal tillfällen i rad få åtkomst till basstationen.
- Främre eller bakre stötdämparen är ständigt hoptryckt
- Klippmotorerna har utsatts för överström under för lång tid eller på grund av att något föremål har fastnat i eller snurrats runt knivarna.
- Någonting hindrar en kniv från att rotera fritt. För mycket gräs har samlats under klippdäcket; ett rep eller något liknande föremål har snurrats runt kniven.
- Justera basstationens position.
- Rengör kontakterna med en borste eller en trasa.
- Flytta bort gräsklipparen från föremål som pressar mot stötdämparen.
- VARNING – Slå från säkerhetsswitchen före knivarna kontrolleras.
- Kontrollera om det finns främmande föremål eller skräp som förhindrar rotation.
- Rensa bort det hopsamlade gräsklippet med hjälp av en träpinne.
.
Kontr. strömmen
- Manöverboxen är inte ordentligt ansluten till huvudsaklig manöverbox.
- Ingen ström till uttaget eller huvudströmmen är avstängd
- Gräsklipparens eller basstationens kontakter är smutsiga
- Laddningen fungerar inte, fastän det finns fysisk kontakt mellan gräsklipparen och basstationens kontakter.
34
- Kontrollera att manöverboxen är ordentligt isatt i eluttaget
- Slå på strömmen till eluttaget.
- Kontrollera detta uttag genom att sätta i en annan apparat.
- Rengör kontakterna med en borste eller en trasa.
- Kontrollera att kabelanslutningen mellan manöverboxen och basstationen är bra.
Page 45
Visat meddelande Trolig orsak/händelse Åtgärd
- Kantkabeln är för nära kanten.
- Ta bort kabeln mot insidan av gräsmattan.
- Inkludera inte området med mycket branta sluttningar.
- Fyll igen gropar och ihåligheter på marken.
- Öka klipphöjden.
Hamnar utanför
- Gräsmattans sluttning är för brant.
- Robomow lyckas inte att svänga vid kanten och gräsklipparen glider utanför området.
- Robomow har glidit ut från området på grund av sluttning eller vått gräs.
Felsökning
överbel.drivning
Kyler…
Problem framhjul
Handtaget lyft
Knapp nedtryckt
- Drivmotorerna har arbetat under svåra förhållanden för länge.
- Framhjulet har lyfts upp från marken under för lång tid under drift.
- Handtaget har lyfts vid försök att starta klippning.
- Någon av knapparna på manöverpanelen är konstant nedtryckt.
- Du behöver inte göra någonting alls.
- Robomow kommer automatiskt att upprepa klippningen när drivmotorn har svalnat.
- Robomow har kört på ett hinder som lyfter upp framkanten: Ta bort eller uteslut föremålet från klippområdet.
- Om Robomow används på en slänt som är för brant för säker klippning: Uteslut denna från klippområdet.
- Om högt gräs hindrar framhjulet från att kunna gå för fullt på marken: Öka klipphöjden.
- Om marken består av stora hål eller fördjupningar som framhjulet kan köra ner i när det passerar förbi: Fyll igen dessa håligheter och jämna till marken.
- Tryck tillbaka handtaget i position för att aktivera automatisk drift.
- Tryck driften. Detta meddelande visas endast som information.
för att bekräfta meddelandet och fortsätta
SE
Knappar låsta
Överbel.
klippning
Kylning, vänta
Ingen kabelsign.
Regn upptäckt
Låg batt.spänn.
- Barnlåset är aktiverat.
- Klippmotorn har arbetat under svåra förhållanden för länge.
- Manöverboxen / Kantswitchen är inte påslagen eller inte ansluten till den zon som ska klippas.
- Kantkabeln är inte ansluten till basstationen / kantswitchen.
- Kantkabeln avklippt.
- Drift är senarelagd eftersom Robomow upptäckte regn vid programmerad tid att starta automatisk från basstationen.
- Maximal drifttid har uppnåtts (visas i zon utan basstation).
- Gräsklipparen letar efter basstation men batterispänningen är för låg för att den ska kunna fortsätta sökprocessen.
- Tryck på knappen
Barnlås kan avaktiveras med Inställningar på menyn.
- Du behöver inte göra någonting alls - Robomow kommer automatiskt att upprepa klippningen när klippmotorn har svalnat.
- Kontrollera att basstationen är ansluten till eluttaget.
- Koppla loss manöverboxen från eluttaget och sätt in den igen efter 10 sekunder.
- Kontrollera att kantswitchen är ansluten till rätt zon och att den är påslagen
- Kontrollera anslutningen mellan kantkabeln till basstationen / kantswitchen.
- Kontrollera kantkabeln för skador.
- Du behöver inte göra någonting alls- meddelandet visas tills Robomow inte längre känner av regn och börjar klippa.
- Anslut laddaren till gräsklipparen eller placera den i basstationen för laddning.
- Kör gräsklipparen manuellt genom att använda fjärrkontroller eller bär den till basstationen.
och tryck på knappen
35
Page 46
Robomow RS modeller
Visat meddelande Trolig orsak/händelse Åtgärd
- Kontrollera att gräsklipparen inte har fastnat, vilket medför att drivhjulen slirar
- Kontrollera marken kring gräsklipparen för håligheter och
Starta ann.plats
- Drivhjulsmotorerna har arbetat under kraftig belastning vid automatisk eller manuell drift.
ojämnheter. Fyll igen håligheter och jämna till marken.
- Kontrollera så att hjulen kan rotera fritt och att ingenting hindrar detta.
- Avlägsna gräsklipparen från den aktuella platsen och starta om proceduren.
Starta insida
- Automatisk drift initieras när roboten är
- Robomow har fastnat på en plats. Den kan inte
Fastnat på
platsen
Slå från switch
- Robomow har svårt att svänga eftersom
- Användaren lyfter Robomow manuellt med
före lyft
Väntar på
- Robomow har stannat: Den upptäcker inte
Signal...
- המיאתמ תרתוכ ףיסוהל ידכ לואשל ךרטצנ ילוא – תועמשמ שי םא .הנוילעה הלבטה םע דחאל רשפא ,ךרוצ ןיא םא .תודרפנ ןאכ תואלבטה עודמ רורב אל.

7.3 Andra problem

placerad utanför kantkabelns slinga.
köra vidare.
framhjulet är blockerat av ihålighet eller ojämnhet. Orsakar att gräsklipparen svänger utan att använda kabel eller stötdämpare.
säkerhetsswitchen i läge .
någon signal.
- Placera gräsklipparen på gräsmattan och tryck på knappen.
- Kontrollera marken där gräsklipparen stannade för håligheter och ojämnheter och fyll igen håligheter och jämna till marken, speciellt i närheten av kanten där Robomow svänger.
- Kontrollera att området inte är för brant.
- Arbeta huvudsakligen vid torra förhållanden.
- Kontrollera att kantkabeln inte är för nära kanten – vid behov avlägsna.
- Kontrollera att inställningen på klippdäcket inte är för låg.
- Slå från säkerhetsswitchen före Robomow bärs.
- Kontrollera strömmen till manöverboxen.
- Det kan bero på strömavbrott. Du behöver inte göra någonting alls. Robomow kommer att återgå i drift så snart strömmen är tillbaka.
Inträffat problem Trolig orsak/händelse Åtgärd
- Växla mellan de två knivarna för att använda den vassa sidan som ännu inte använts.
- Byt ut knivarna.
- Vi rekommenderar att du inte klipper mer än 1/3 av den gröna delen av gräset.
- Ställ in klipphöjden till ett högre läge och minska den successivt.
- Under säsong när gräset växer fort – använd Robomow mer ofta för att underhålla gräsmattan (se avsnittet 4.3.2 Ökning / minskning av drift).
- För bästa resultat, kör Robomow när gräset är torrt. Rekommendationen är att klippa gräset under tidiga morgontimmar.
- Slå från säkerhetsswitchen och använd kraftiga handskar när gräsklippet tas bort.
Dålig klippkvalitet
- Slö kniv
- Gräset är för högt i relation till den inställda klipphöjden.
- Gräset är vått.
- Ansamling av gräsklipp runt knivarna.
Gräsklipparen hittar
inte basstationen eller
gräsklipparen följer
närliggande kantkabel
när den följer kantkabel
- Det finns en ö / hinder eller smal passage som hindrar gräsklipparen från att slutföra körningen mot basstationen i läget Kantkabel följer.
- Minska avståndet för läget Kantkabel följer från det förinställda 7.
i läget Kantkabel följer.
36
Page 47
Inträffat problem Trolig orsak/händelse Åtgärd
Felsökning
Gräsklipparen
dockar inte
ordentligt
och ansluter
ibland inte till
kontakterna på
basstationen
Ojämnt
klippresultat
- Höjdskillnader mellan gräsmattan och basstationens yta.
- Kabeln undertill basstationen är inte stram och inte placerad i basstationens mitt.
- Basstationen är placerad på en sidolutning. - Placera basstationen på en relativt jämn mark.
- Basstationen är placerad för nära ett hörn på gräsmattan.
- Robomow avslutar inte klippningen inom min. tiden på grund av att inaktiv tid infaller under klippschemat.
- Gräset växer väldigt fort.
- Gräsmattans form är komplex (form, smal passage, sluttningar och hinder).
- Det klippta området är mindre än den faktiska ytan på gräsmattan.
- Fyll igen en del av marken för att få gräsmattan i nivå med basstationen för att erhålla en mjuk ingång till basstationen.
- Kontrollera kabeln undertill basstationen så att den är stramt åtdragen och centrerad under basstationen.
- Flytta basstationen bortom 3 meter från ett hörn.
- Minimera fönstret för inaktiv tid för att tillåta Robomow att avsluta klippschemat och få ett jämnare klippresultat.
- Om det är säsong för snabbväxande gräs - minska tiden mellan klippscheman (se avsnitt 4.3.2 Öka / Minska arbetstid)
- På komplicerade gräsmattor tar gräsklipparen mer tid på sig för att få ett bättre klippresultat. Öka Intensiteten (se avsnittet 4.3.2.1 Öka / Minska arbetstid).
- Utöka zonens yta (se avsnittet 4.3.3 Redigera en befintlig zon).
SE
Robomow klipper
vid fel tider
Indikatorn för
avbruten kabel
blinkar på
manöverboxen
Indikatorn för
dålig anslutning
blinkar på
manöverboxen
Robomow är
bullrig och
vibrerar
- Inställningarna för Inaktiv tid (dagar och timmar) är felaktig.
- Kabel mellan manöverbox och basstation är urkopplad eller skadad.
- Kantkabeln avklippt
- Dåliga anslutningar
- Hoptvinnade kablar, eller en skruvklämma isolerad med isoleringstejp är inte en tillfredsställande skarvning. Fukt från jorden kan medföra att kablarna oxiderar och efter en tid.. Kan detta medföra öppen strömkrets.
- Skadade eller obalanserade knivar
- Kontrollera att tiden på gräsklipparen är inställd korrekt.
- Ställ in tid (Se avsnitt 4.4.4 Tid och datum).
- Återställ den Inaktiva tiden (se avsnittet 4.3.1 Ställ in inaktiv(a) arbetstid(er)).
- Kontrollera att kabeln är inkopplad och att kabeltrådarna är ordentligt åtdragna
- Gå längs kantkabeln. Leta efter synliga skåror eller brott i kabeln. Reparera med Robomows kabelskarvdon.
- Kontrollera och reparera alla lösa/dåliga eller korroderade anslutningar.
- Använd de skarvkopplingar som finns med i kartongen. De är vattentäta och ger en pålitlig elektrisk kontakt.
- Kontrollera att gräsmattan är fri från grenar, stenar och andra objekt som kan skada knivarna, innan Robomow används.
- Byt ut knivarna.
LCD-skärmen
visar ett
främmande språk.
Klipp- och
laddningstid
är kortare än
normalt
- Språkinställningen har inte ändrats eller var inte korrekt utförd.
- Detta beteende är normalt vid låga temperaturer (under 15 ºC (59 ºF)).
37
- Tryck på knapparna AVBRYT + NED under mer än 3
sekunder. Det är genvägen till menynSpråk. Ändra språk.
- Ingen åtgärd behövs.
Page 48
Robomow RS modeller

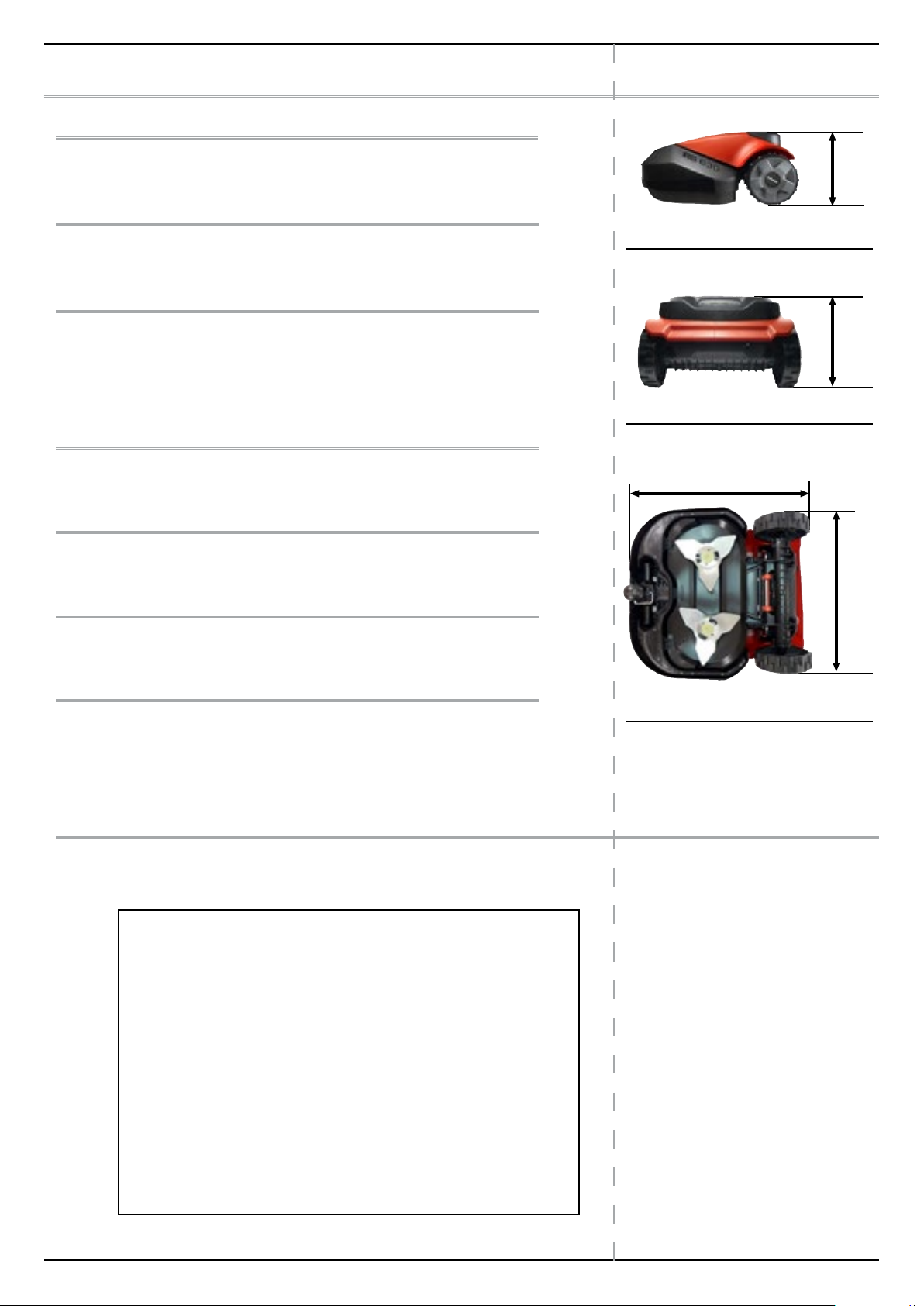

Kapitel 8 Specifikationer

Mått
73,5 cm (L) x 66 cm (W) x 31 cm (H) (29” L x 26” W x 12.2” H)
Vikt
19 kg (51 lb), inklusive batterier.
Ljudnivå
ECO-läge: 66 dB Uppmätt (Garanterad – 68 dB).
Högeffekt: 72 dB Uppmätt (Garanterad – 74 dB).
Ljudnivån för operatören understiger 70 dBA.
Klippbredd
56 cm Klippbredd – 2 Blad om 28 cm (22”).
Klipphöjd
20-80 mm (0,8”-3”)
H
SIDA
H
BAKSIDA
L
W
Knivmotor varv/minut
4000 rpm (ECO-läge – 3300 rpm).
Batterier och laddning
26V Lithium Iron-Phosphate Batteri (LiFePO4) 6Ah Laddningstid – Max. 2 timmar.
ANTISTÖLDKOD
Skriv ned din 4-siffriga Antistöldkod.
Om du glömmer koden hittar du den här.
____ ____ ____ ____
BOTTEN
Robomows serienummer
_______________________
38
Page 49

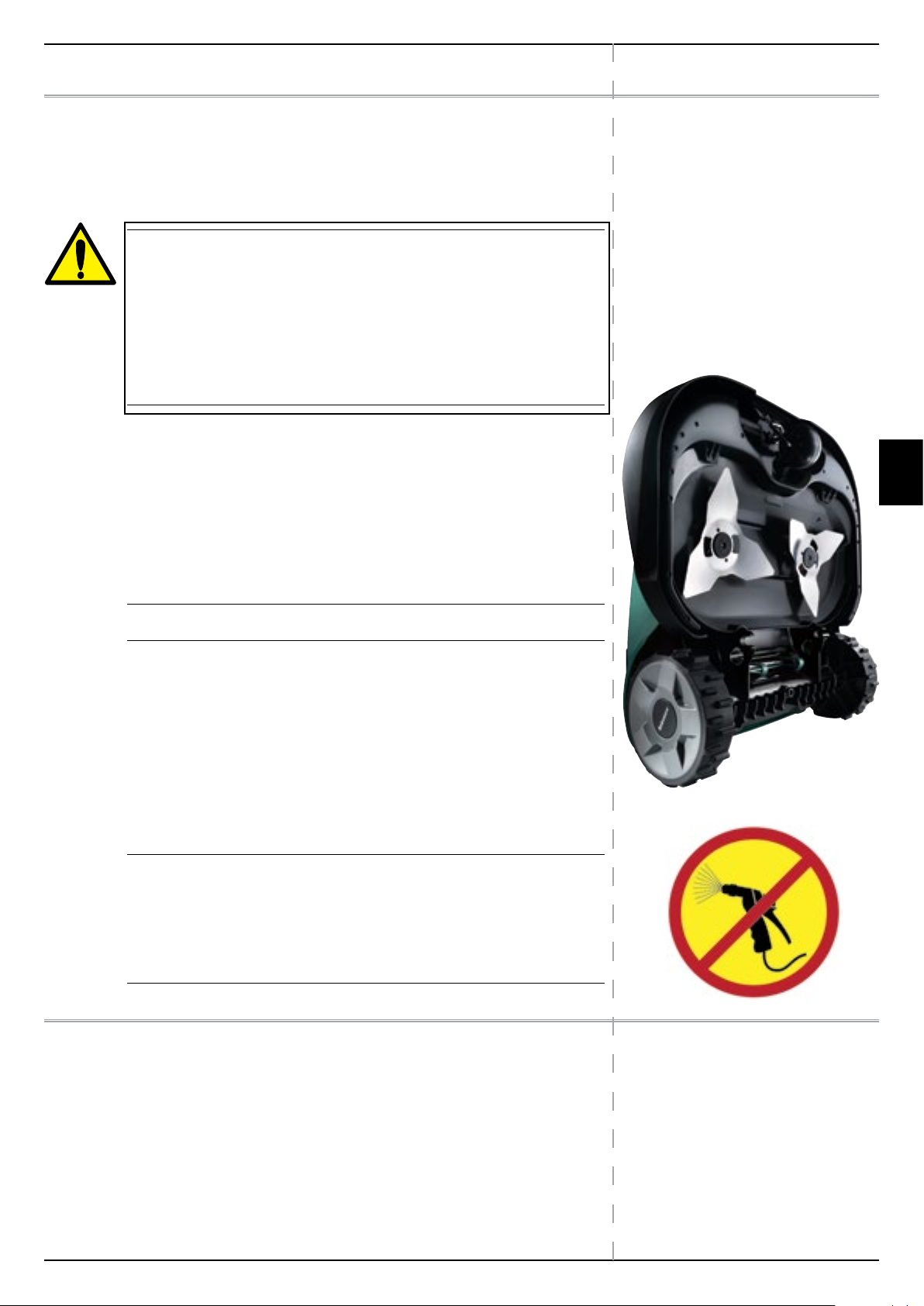

Kapitel 9 Underhåll och förvaring

9.1 Underhåll av klippdäcket

Robomow är en ändamålsenlig biogräsklippare. Gräsklipp kan samlas under klippdäcket, framför allt när man klipper vått eller fuktigt gräs.
Varning Det kan hända allvarliga olyckor!
Slå alltid ifrån säkerhetsswitchen innan gräsklipparen lyfts. Knivarna är mycket vassa. De kan orsaka allvarliga rispor eller skärsår.
Bär alltid kraftiga arbetshandskar när du arbetar med eller runt knivarna. ANVÄND ALDRIG en skadad eller avbruten kniv. Använd bara vassa
knivar.

Underhåll och förvaring

 Inspektera undersidan av gräsklipparen en gång i månaden. Rengör vid
behov.
 Skrapa försiktigt bort gräsresterna från undersidan av klippdäcket.
Det mesta av gräsklippet kan tas bort genom att använda en smal träpinne eller ett liknande föremål.
Vid behov, ta bort knivarna för att bättre komma åt klippkammaren.
c VIKTIGT c Placera inte gräsklipparen upp-och-ned.
Luta den istället mot något annat föremål för att bättre komma åt området runt klippdäcket.
c VIKTIGT c Använd ALDRIG vattenslang eller någon annan typ av
vattenspruta för att rengöra undersidan av gräsklipparen. Vätskor kan skada komponenterna. Använd bara en fuktig trasa för att torka rent ytan när du har skrapat bort gräsklippet.
SE
39
Page 50
Robomow RS modeller

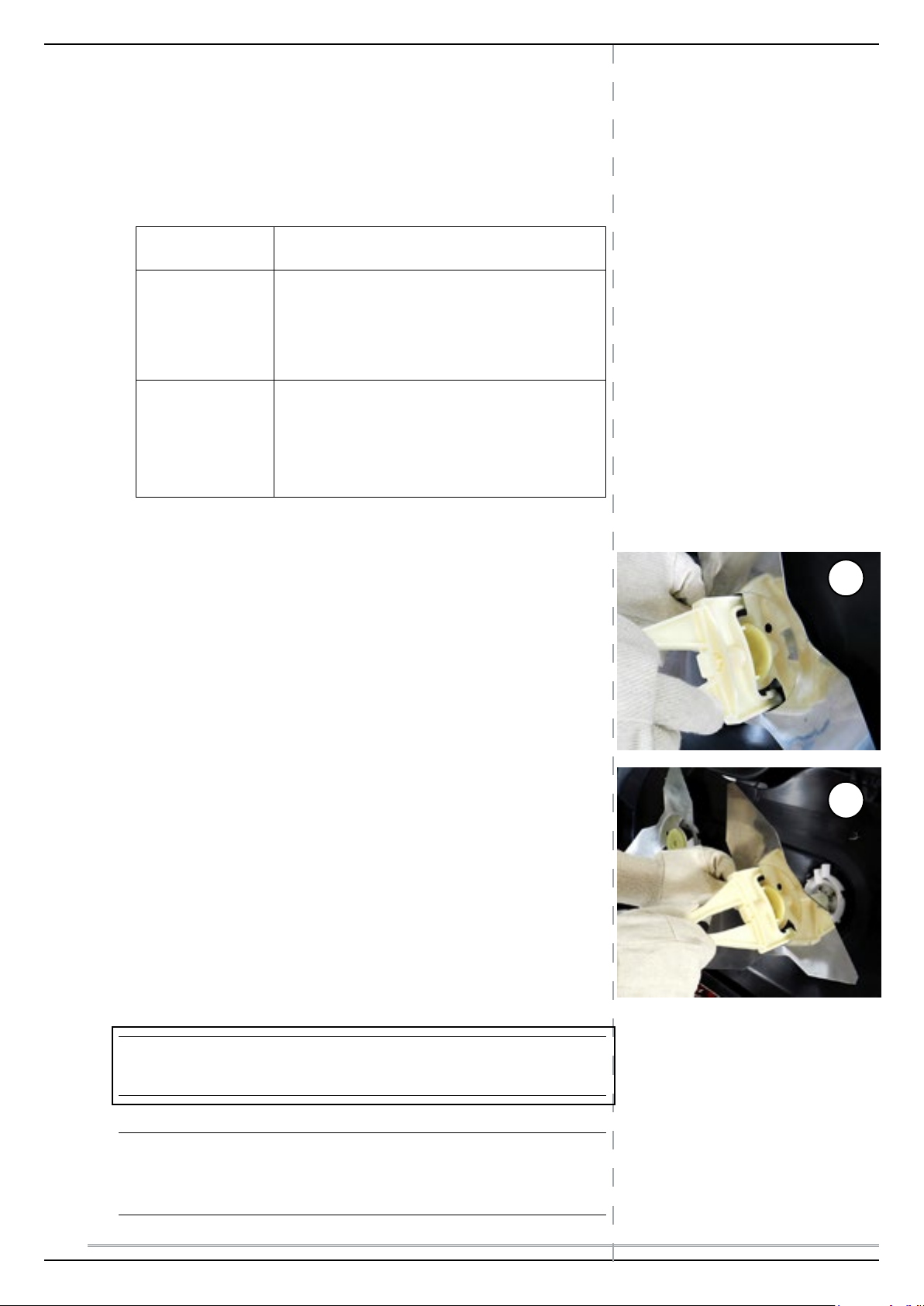

9.2 Underhåll av knivarna

 Robomows knivar måste undersökas en gång i månaden.
 Använd bara vassa knivar. Byt ut eventuellt skadade knivar.
 Byt knivar enligt tabellen här nedanför, eller oftare om de har blivit väldigt
slöa.
Storlek på gräsmatta
Mindre än 1000 m2
(11000 ft2)
Större än 1000 m (11000 ft2)
 För att bort knivarna:
För in den del av verktyget för borttagning av knivar som har en
klämma i den öppna skåran mellan låsflikarna på knivens vardera sidor.
Vrid verktyget för borttagning av knivar en aning så att klämman
lägger sig på toppen av låsflikarna på knivens vardera sidor.
Tryck på handtaget till verktyget för borttagning av knivar.
Låsflikarna på vardera sidan om kniven kommer att klämmas ihop (1).
Instruktioner
Vid slutet på säsongen, växla knivarna, placera den vänstra kniven på den högra motorn och de högra knivarna på den vänstra motorn. Byt ut knivarna vartannat år.
Vid slutet på säsongen, växla knivarna, placera
2
den vänstra kniven på den högra motorn och de högra knivarna på den vänstra motorn. Byt ut knivarna vid årets slut.
1
Dra därefter ut kniven ur gräsklipparen (2).
När du sätter tillbaka kniven, sätt räfflorna mitt för varandra och
tryck tills du hör ett tydligt klickljud, som indikation på att kniven sitter fast ordentligt på axeln.
VARNING! SLÅ ALLTID IFRÅN SÄKERHETSSWITCHEN FÖRE BLADEN BYTS UT!
c IMPORTANT c Det är tillrådligt att byta ut bägge knivarna tillsammans,
för bästa resultat och inte endast en av knivarna. Maskinslipning rekommenderas inte, eftersom det orsaka problem med balans.
2
40
Page 51

9.3 Avfallshantering för gamla batteripaket

c IMPORTANT c Släng inte batterierna bland dina hushållssopor.
Batteriet måste samlas in, återvinnas eller slängas bort på ett miljövänligt sätt. Lämna tillbaka gamla batteripaket till godkänd återvinning för batterier.

9.4 Skarvning av kantkabeln

Om kantkabeln måste skarvas ihop: Använd de skarvkopplingar som finns med i Robomows kartong. De är vattentäta och ger en pålitlig elektrisk kontakt.
c IMPORTANT c Innan skarvning av kantkabel koppla bort
manöverboxen från eluttaget.
 Skala av 1,5 cm från båda kabeländarna.
Underhåll och förvaring
SE
 Tvinna ihop de båda avskalade kabeländarna.
 Sätt in de tvinnade kablarna i kabelskarvdonet.
 Skruva fast kabelskarvdonet, på de hoptvinnade kablarna; se till att det
är tätt.
c IMPORTANT c Varken hoptvinnade kablar, eller skruvklämma
isolerad med isoleringstejp är en tillfredsställande skarvning. Fukt från jorden kan medföra att kablarna oxiderar och efter en tid kan detta medföra en öppen strömkrets.

9.5 Underhåll av basstationens område

 Se till att ingången till och området runt basstationen är fritt från löv,
pinnar, kvistar och annat skräp som har en tendens att samlas på dessa områden.
SPRUTA ALDRIG vatten med slang direkt på eller in i basstationen.
 Var försiktig när du trimmar runt basstationen med en eldriven
grästrimmer då skador kan uppstå på förlängningssladd.
Skarvdon för
kabel
 Vid eventuella skador på någon del av förlängningssladd, sluta
använda gräsklipparen och basstationen, dra ur stickproppen och byt ut den.

9.6 Vinterförvaring av gräsklipparen

 Följ instruktionerna i avsnitt 6.2 (Laddning under icke-säsong).
41
Page 52
Robomow RS modeller

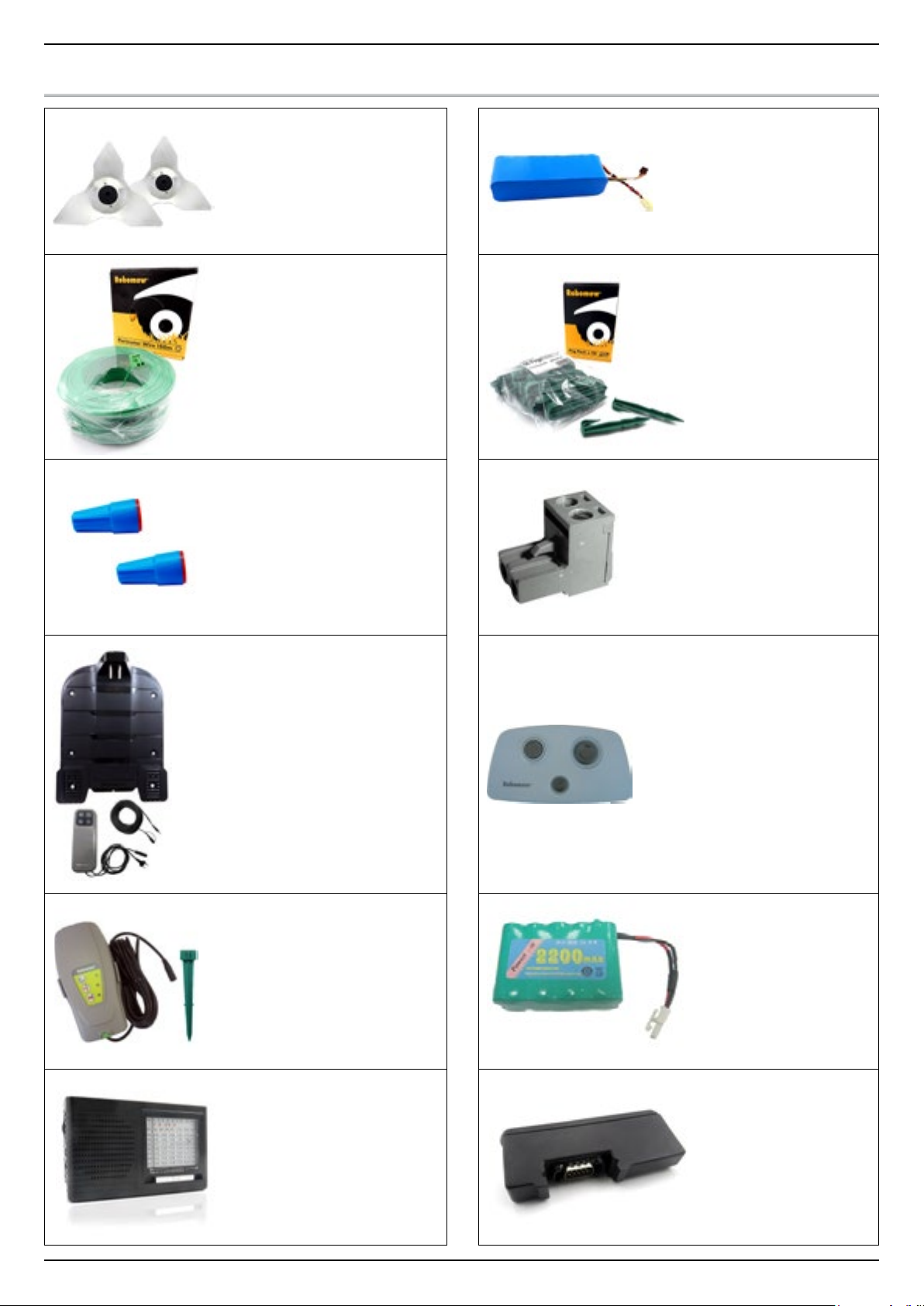

Kapitel 10 Tillbehör

Knivset
Ha alltid ett set knivar hemma i reserv. Vassa knivar är viktiga för säkerheten och ett bra klippresultat.
Kantkabel
För större gräsmattor och ytterligare zoner.
Skarvdon för reparation av kabel Används för att reparera eller skarva kablar (vid behov).
Batteri
Används för att förnya livet på ett befintligt batteri och förbättra klippkapaciteten.
Förpackning med peggar (50)
För större gräsmattor och ytterligare zoner.
Anslutningskontakt
Används för att ansluta den färdiga kantkabelinstallationen till kantswitch eller basstation.
Basstation och manöverbox
Används för att kunna ha flera klippscheman i separat(a) zon(er).
Kantswitch
För zoner som inte är anslutna till basstationen.
Brottdetektor för Kantkabel
Används för att hitta exakt plats för ett brott i Kantkabeln.
Fjärrkontroll
Används för att manuellt köra och klippa varsomhelst. Har en säkerhetsfunktion som förhindrar användning av misstag.
Batteripaket för kantswitch
Är att föredra för områden där elektricitet saknas eller inte är tillräckligt nära kantswitchen.
GSM-modul
Tillåter aviseringar genom Robomow Appen (för alla RS- och TS-modeller).
42
Page 53
Tips för underhåll av din gräsmatta

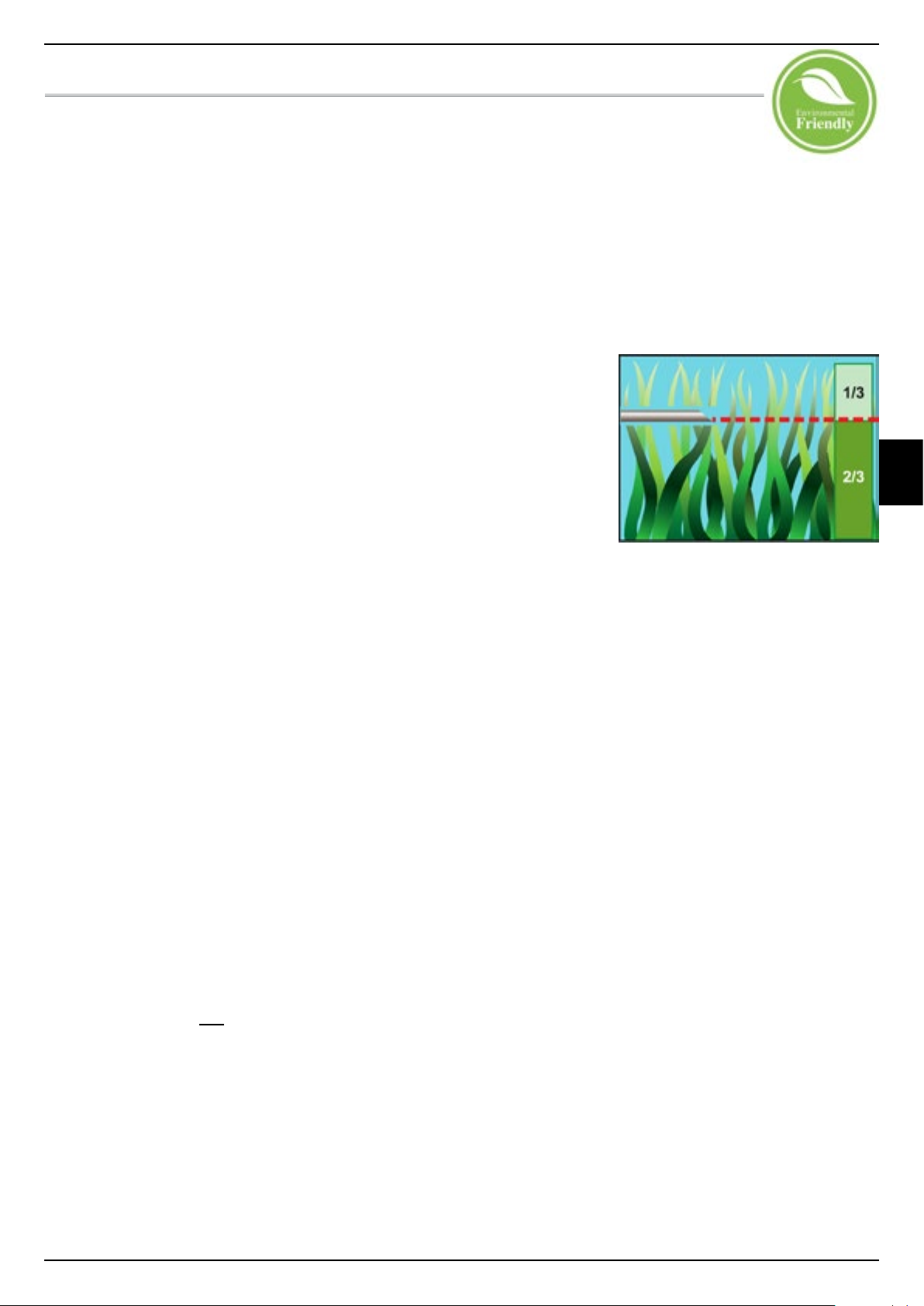

Kapitel 11 Tips för underhåll av din gräsmatta
Robomow®- Skötsel av gräsmattor har aldrig varit så lätt
Bästa tidpunkt för klippning
Klipp gräsmattan när gräset är torrt. Detta förhindrar att gräsklippet klumpar ihop sig och bildar små högar på gräsmattan. Klipp sent på dagen hellre än under den varmaste tiden på dagen.
Klippningsfrekvens
Klippning ofta producerar korta, små gräsklipp. Under den aktiva växtsäsongen bör klippningsfrekvensen ökas till en gång var 3-5 dag, så att gräset inte blir för långt. Kort gräsklipp förmultnar snabbare och täcker inte gräsets yta. Om gräset är för långt, öka klipphöjden, klipp, minska därefter klipphöjden efterhand och klipp flera gånger.
Klipphöjd
Följ “1/3-regeln:” klipp inte mer än 1/3 av gräsets längd. Lämplig klippning producerar kort gräsklipp som inte täcker gräsytan. Du kanske blir tvungen att klippa gräset oftare, eller klippa det två gånger, när gräset växer snabbt, som exempelvis på våren.
SE
Vatten
Gräsåtervinning minskar den mängd vatten som gräsmattan behöver eftersom gräsklippet består av 80 – 85 % vatten. Gräsåtervinning minskar avdunstnings­förlusterna från jordytan och bevarar vatten. De flesta gräsmattor kräver mindre vatten vid gräsåtervinning.
Bevattning
Vattna din gräsmatta mellan 04.00 och 08.00 på morgonen så att vattnet har tid att sjunka ner i jorden innan solvärmen förorsakar avdunstning.
Din gräsmatta behöver ca. 3-4 cm vatten i veckan. Vattning på djupet gör det möjligt för gräset att utveckla ett djupt rotsystem, vilket hjälper gräsmattan att stå emot sjukdomar och torka.
Vattna inte för mycket
För mycket vatten är inte bara slöseri utan det kan också öka tillväxten av grästorvor, vilket gör att gräsmattan måste klippas oftare. Låt jorden torka ut delvis mellan vattningarna. Vattna när ca. 5 cm av det översta jordlagret har torkat ut. Använd ett föremål som exempelvis en skruvmejsel för att testa jorden och mäta fuktdjupet.
Gödsling
Gräsåtervinning minskar den mängd gräsmattegödning som behövs, därför att gräsklippet levererar ca. ¼ av gräsmattans årsbehov.
Knivar
Se till att hålla gräsklipparens knivar vassa. Vassa knivar ger en ren, säker och effektiv klippning. Slöa knivar kommer att slita och dra i topparna av gräset vilket kan vara en inkörsport för sjukdomsorganismer och försvagning av gräsplantan. Vi rekommenderar att båda Robomow-knivarna byts ut en gång om året.
Halm
Gräsklipp och halm är inte jämförbara. Som vi tidigare nämnt består gräsklipp av cirka 80-85 procent vatten med endast små mängder av lignin, och förmultnar mycket snabbt.
När vi stannar upp och tänker efter kan vi konstatera att golfklubbar, idrottsplatser och parker i åratal har klippt gräset och återvunnit det utan att använda gräsuppsamlare.
En liten mängd av halm (ca. 1-1,5 cm) är faktiskt välgörande för en gräsmatta. Gräsklippet skyddar gräsmattans rotsystem från värme och vätskeförlust.
43
Page 54
Robomow RS modeller
RS Series begränsad garanti
Friendly Robotics lämnar en garanti till den ursprunglige köparen att RS-seriens ’Produkter’ är fria från materialfel eller tillverkningsfel, om de används för normalt privat* bruk, under en period av 24 månader; 12 månader för batterierna, med början från datum för inköpet. För produkttillbehör, inklusive utbytesbatterier, lämnas en garanti om 6 månader från datum för inköpet. Denna garanti täcker kostnaderna för delar eller arbete för reparation av dolda defekter när de utförs av en auktoriserad Friendly Robotics service- och garantifirma. Ett giltigt köpebevis krävs för garantireparationer.
Den begränsade garantin täcker inte någon form av transportkostnader. Ägaren bär ansvaret för transportkostnader till en auktoriserad Friendly Robotics service- och garantifirma.
* Med normalt privat bruk menas att produkten används på den tomt där ditt primära hem är beläget. Användning på mer än en plats betraktas som kommersiell användning, och i sådana fall gäller inte garantin.
Saker och förhållanden som inte täcks
Denna uttalade garanti täcker inte följande:
Kostnader för normala servicedelar eller procedurer, som knivar eller slipning av knivar.
Eventuella delar som har bytts ut, använts på fel sätt, vanvårdats eller kräver utbyte eller reparation beroende på olyckor eller brist på ordentligt underhåll.
Normalt slitage, inklusive missfärgningar i färg eller plastdelar.
Kostnader för installation eller återinstallation, borttagande av installation eller eventuella kostnader eller skador i samband med felaktig installation eller användning av produkten.
Inga produkter som har öppnats, reparerats, modifierats eller ändrats av någon annan än en Friendly Robotics auktoriserad reparationsverkstad.
Reparationer som är nödvändiga beroende på felaktig batterivård och/eller felaktiga laddningsprocedurer, exempelvis i våta förhållanden, oregelbunden strömförsörjning, eller underlåtenhet att förbereda gräsklipparen eller batteriet på rätt sätt vid perioder då de inte används.
Reparationer som är nödvändiga på grund av vatten- eller regnskador, reparationer beroende på åskväder eller andra naturkatastrofer.
Instruktioner för att få garantiservice
Om du tror att din Friendly Robotics produkt har ett materialfel eller tillverkningsfel, kontakta den återförsäljare som sålt produkten.
Ägarens ansvar
Du måste underhålla och sköta om din Friendly Robotics produkt genom att följa de underhålls- och skötselinstruktioner som finns beskrivna i bruksan­visningen. Rutinmässigt underhåll, antingen det genomförs av en servicefirma eller av dig själv, är på din egen bekostnad.
Allmänna villkor
Reparation hos en service- och reparationsverkstad som är auktoriserad av Friendly Robotics är den enda hjälp du kan få under denna garanti. Det finns ingen annan direkt eller indirekt garanti. All underförstådd garanti för säljbarhet och ändamålsenlighet för ett visst syfte är begränsade till varaktigheten av denna uttalade garanti. Robotics är inte ansvariga för indirekta skador eller skador som uppstår i samband med, eller som en följd av, användandet av Friendly Robotics-produkter vilka täcks av denna garanti, inklusive eventuella kostnader eller utgifter för att skaffa fram ersättningsutrustning eller för service under rimliga perioder av funktionsstörningar eller icke­användning i avvaktan på att garantireparationer ska bli klara. Vissa länder tillåter inte undantag för tillfälliga eller följdskador, eller begränsningar för hur länge en underförstådd garanti varar, varför ovanstående uteslutningar och begränsningar kanske inte gäller dig. Denna garanti ger dig specifika lagliga rättigheter och du kan också ha andra rättigheter som varierar från land till land.
Följ alltid de säkerhetsinstruktioner som specificeras i denna bruksanvisning.
Garantisedel
Loading...
