Robomow City 110 & Base Station User guide [de]

Gebrauchsanweisung &

Sicherheitshandbuch

City 110

& Ladestation

www.robomow.de / www.robomow.eu

DOC5013B

Die Produkte wurden hergestellt von F. Robotics Acquisitions (Friendly Robotics).

Friendly Robotics Produkte sind CE geprüft.

Friendly Robotics Produkte entsprechen den Richtlinien der RoHS (Restrictions on Hazardous Substances) Abschnitte 2002/95/EC und den WEEE (Waste Electrical and Electronic Equipment) Direktiven 2002/96/EC.

Produkte, Produktspezifikationen und dieses Dokument dürfen nicht verändert werden. Alle anderen Marken bleiben im Eigentum ihrer Herausgeber.

Willkommen in der Welt der Dienstleistungsroboter mit Friendly Robotics Robomow!

Danke für den Kauf unseres Produktes. Sicher werden Sie die extra Freizeit genießen die Sie gewinnen, da Robomow Ihren Rasen mäht. Richtig installiert und verwendet, wird Robomow Ihren Rasen mit dem höchsten Maß an Sicherheit und bester Schnittqualität mähen. Sie werden vom Ergebnis begeistert sein. Und das Beste: Sie müssen kaum etwas dafür tun. Robomow arbeitet für Sie!

WICHTIG!

Auf den folgenden Seiten finden Sie wichtige Gebrauchs- und Sicherheitsanweisungen.

Bitte lesen und befolgen Sie alle Anweisungen des Handbuchs. Haben Sie besonderes

Augenmerk auf die Sicherheitsanweisungen, Warnungen und Hinweise in diesem Handbuch.

Nicht Beachtung der Sicherheitsanweisungen, Warnungen und Hinweise kann zu schweren

Verletzungen, dem Tod von Personen oder Haustieren sowie der Beschädigung

Ihres Eigentums führen!

Inhaltsverzeichnis

Sicherheitswarnungen & Vorsichtsmaßnahmen ......................................................................4

Warnzeichen Definition ............................................................................................................6

Robomow

So geht’s los!............................................................................................................................ 9

Packungsinhalt....................................................................................................................... 10

Kapitel 1 – Ladestation- & Begrenzungsdrahtinstallation................................................11

1.1 Vorbereitung ........................................................................................................ 11

1.2 Installation planen................................................................................................ 11

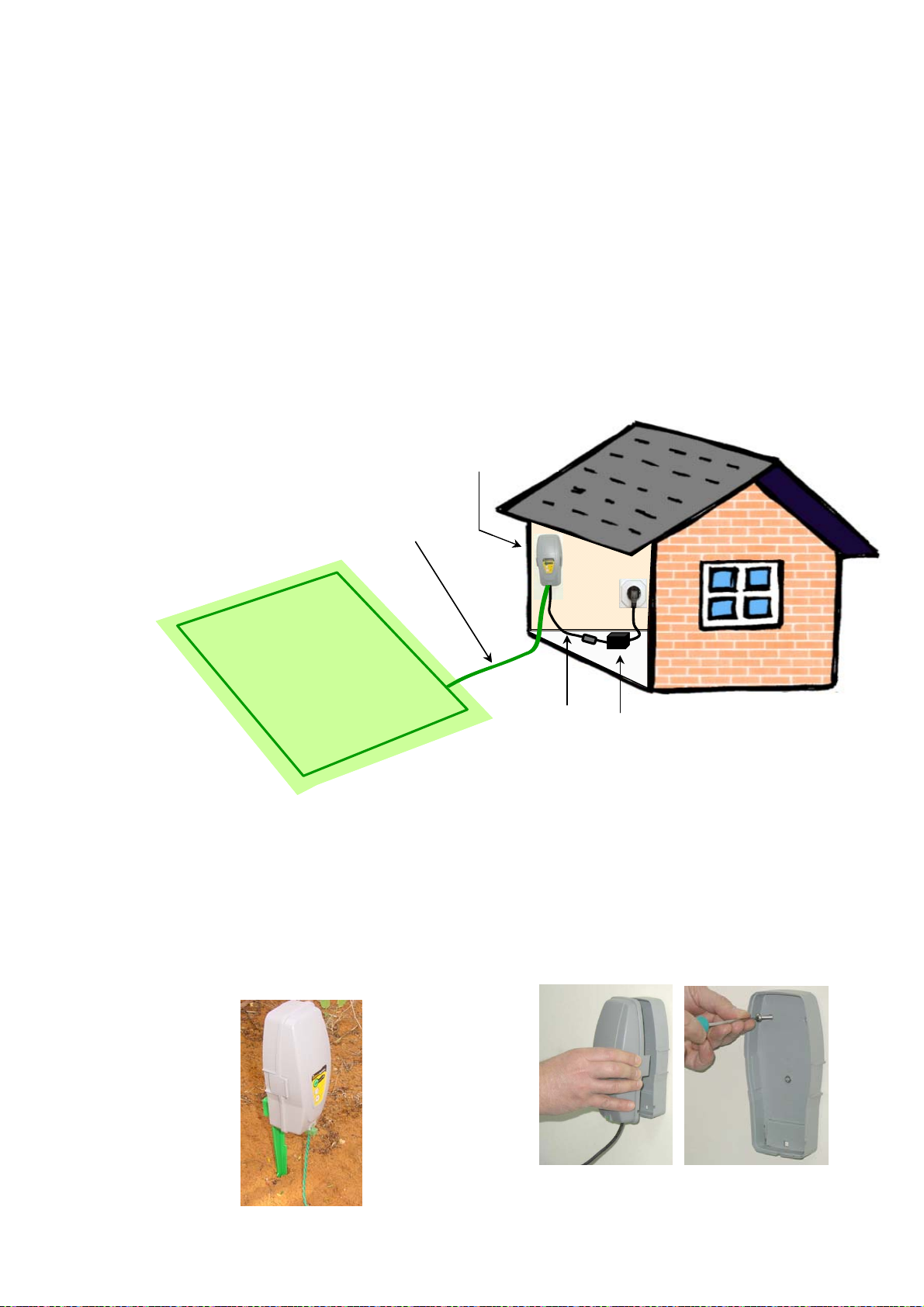

1.3 Position der Ladestation ...................................................................................... 15

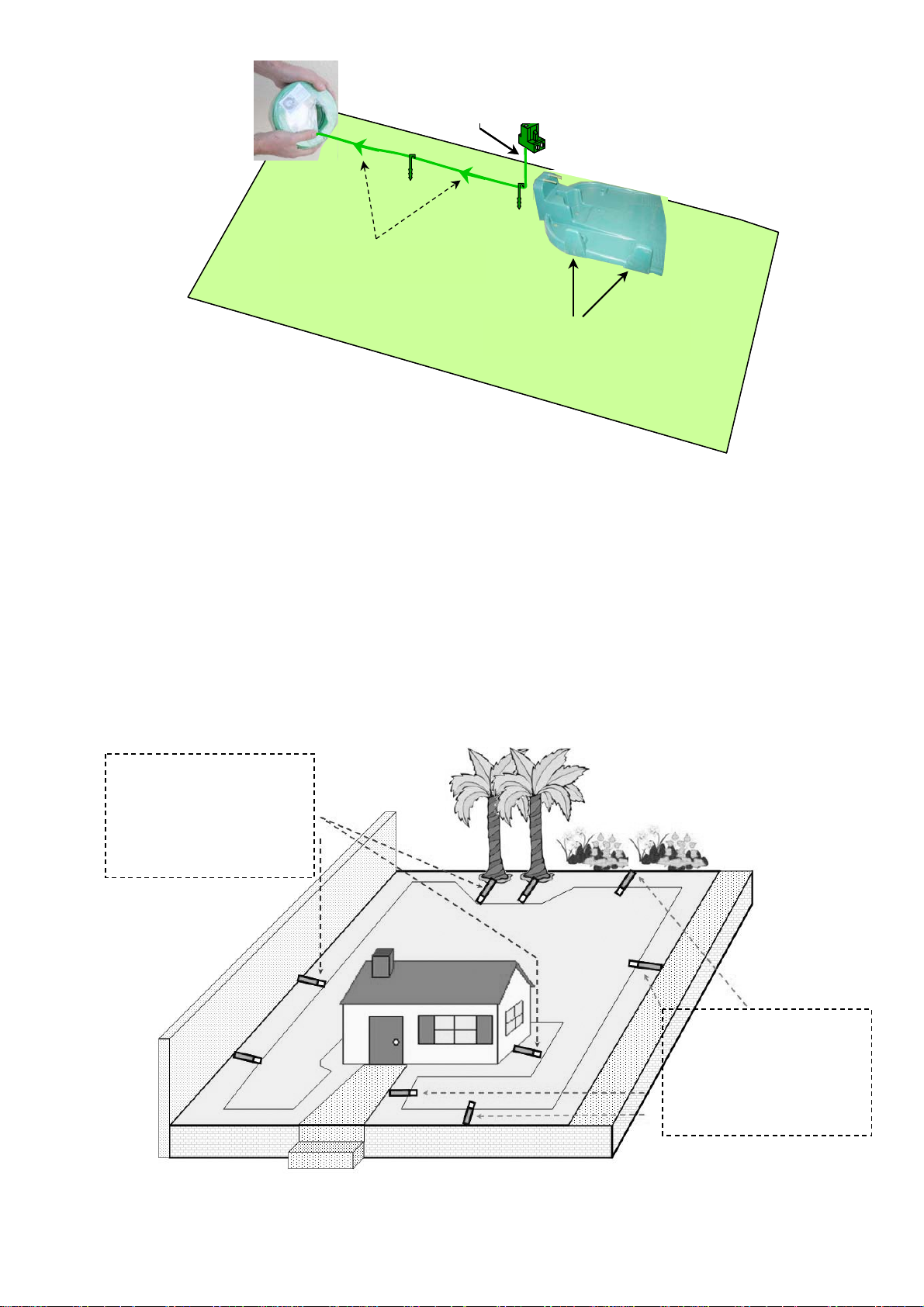

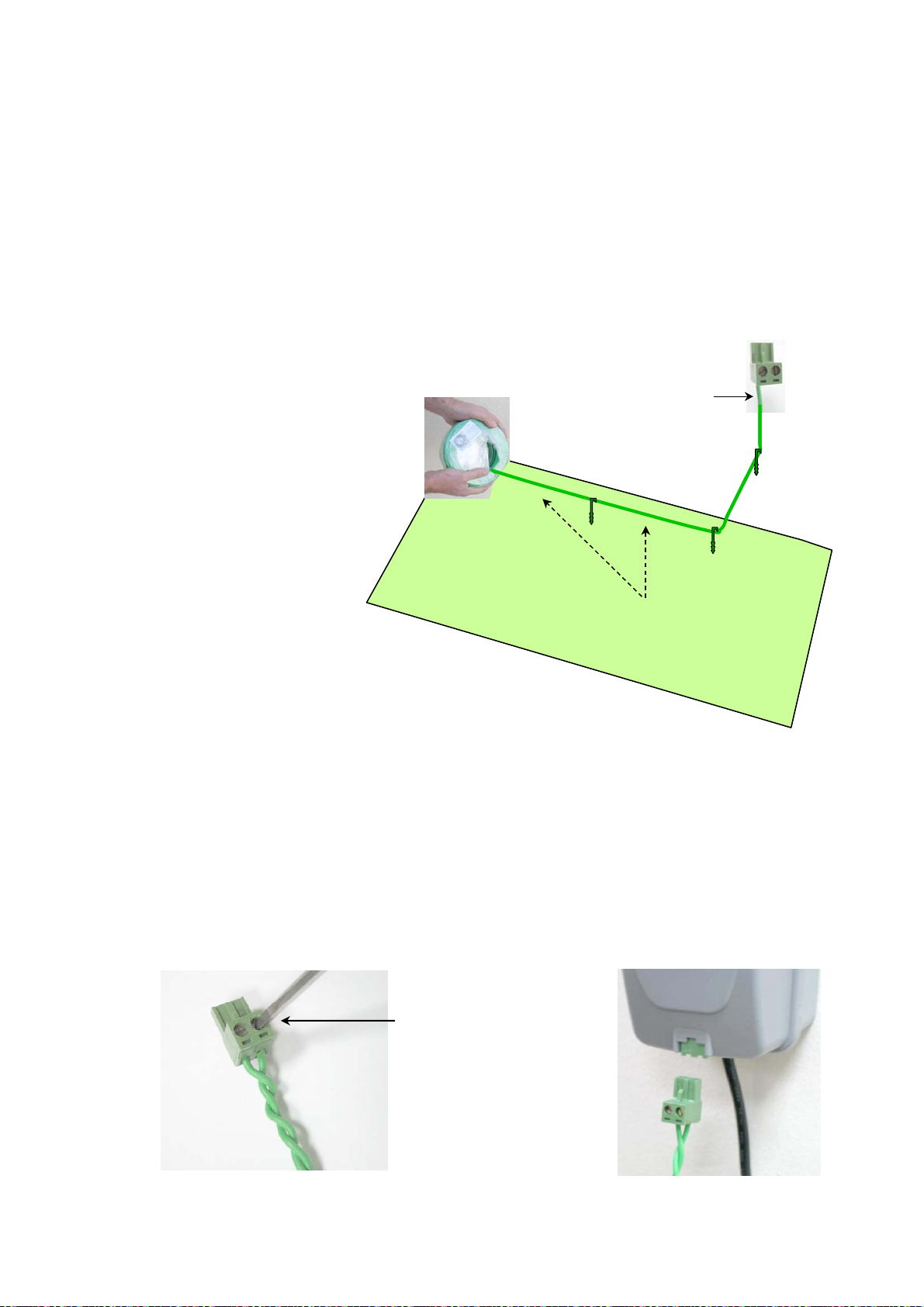

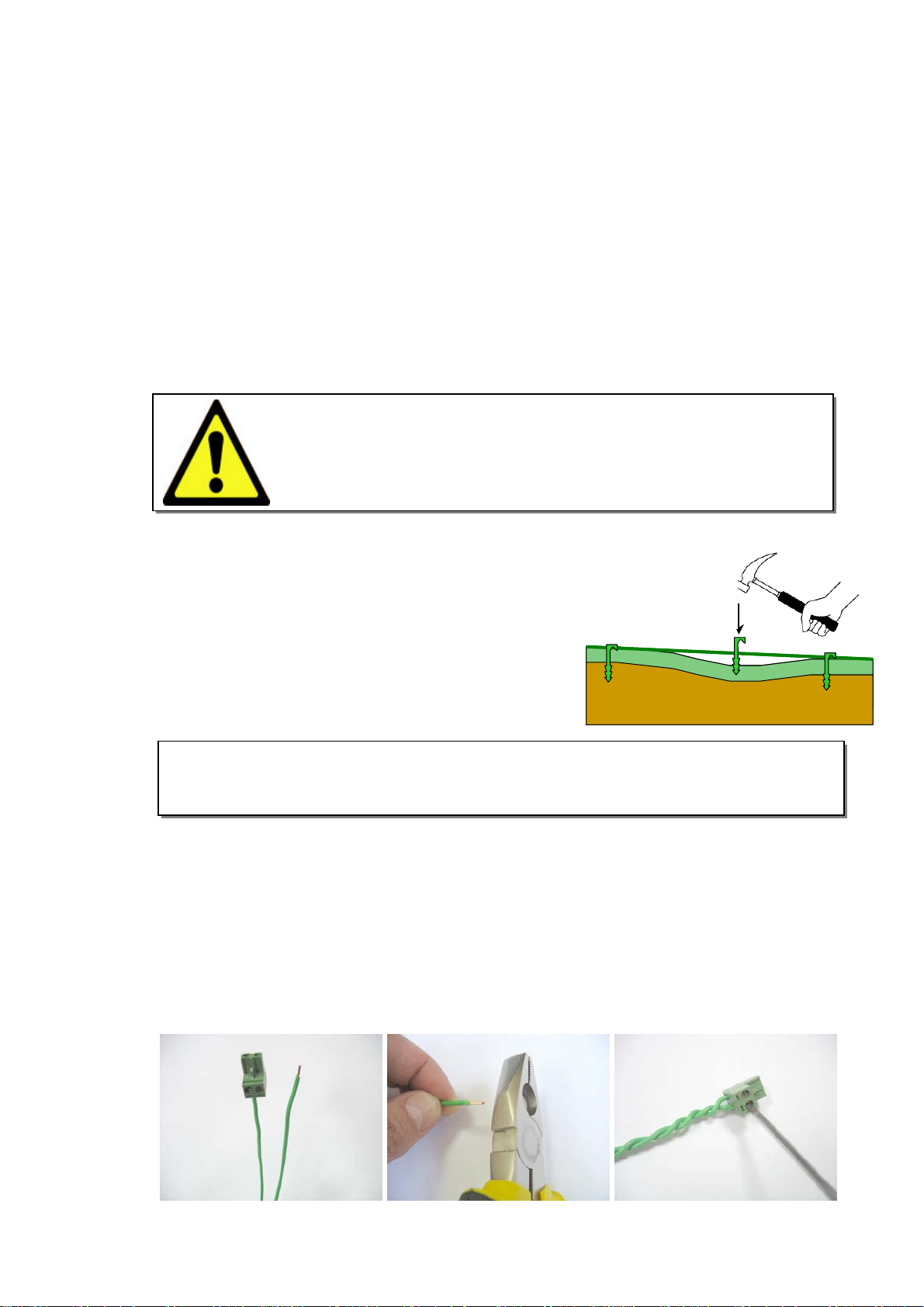

1.4 Begrenzungsdrahtinstallation .............................................................................. 17

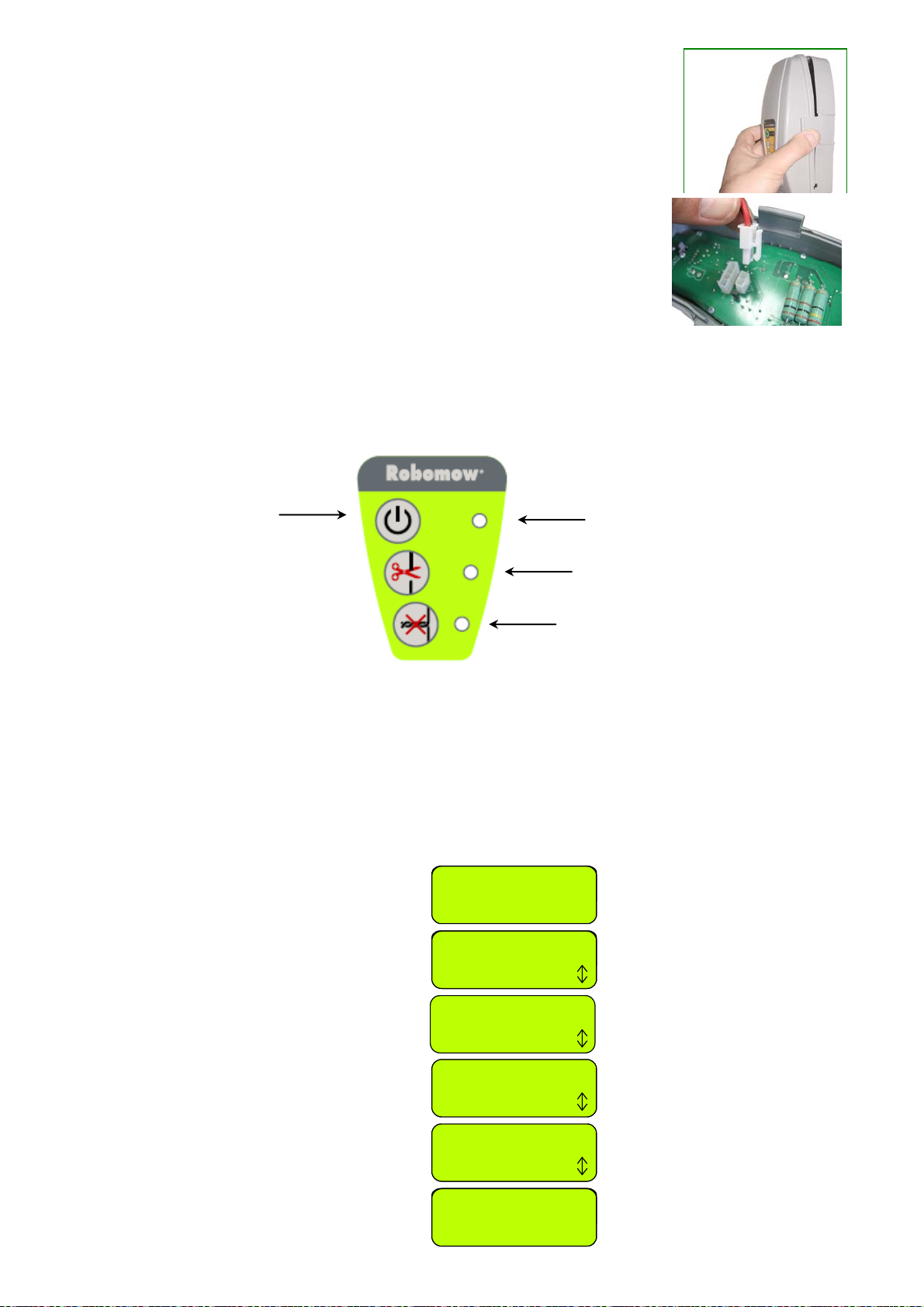

1.5 Robomow Vorbereitung & Einstellung .................................................................21

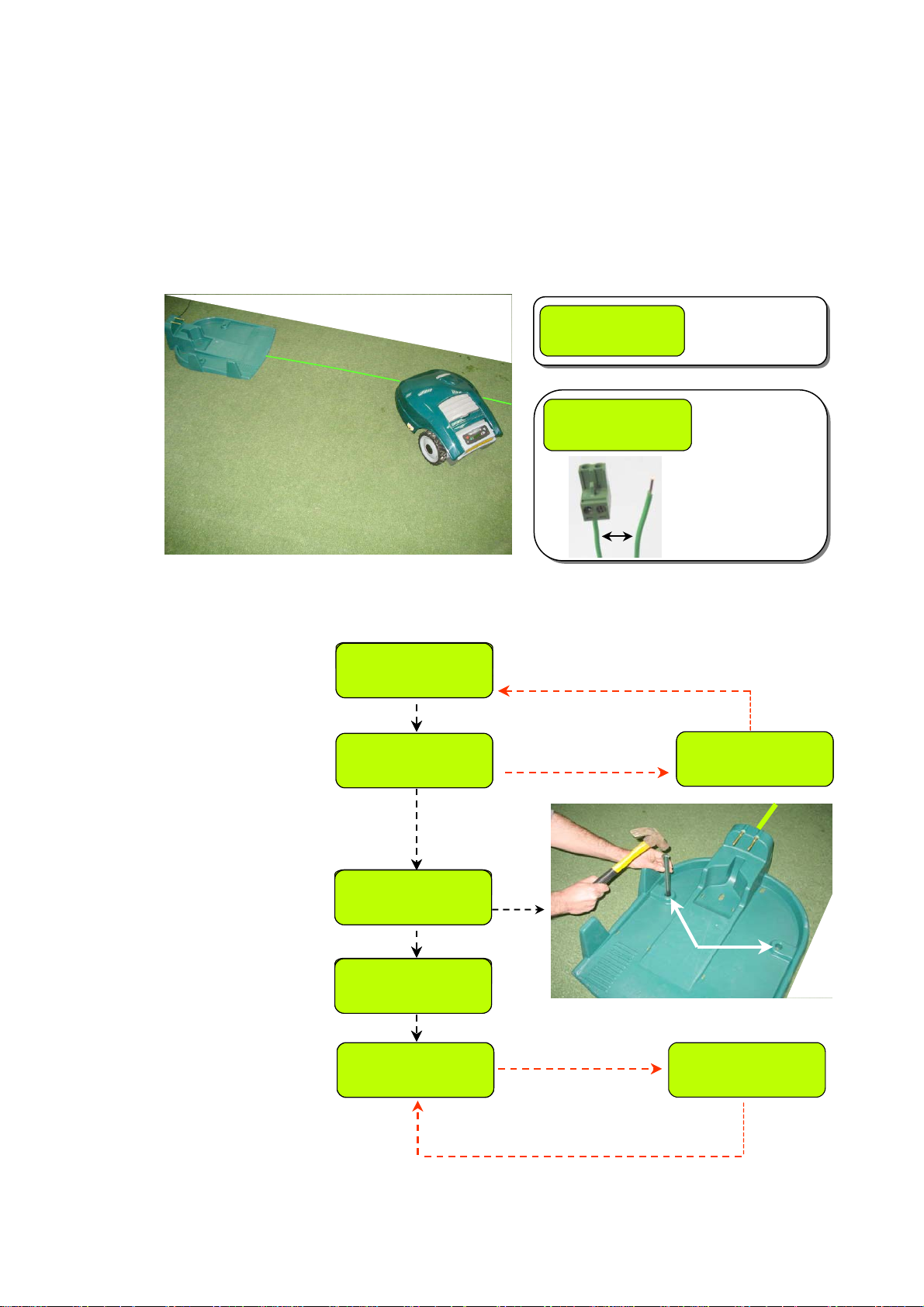

1.6 Testen der Ladestation und des Begrenzungsdrahtes ........................................24

1.7 Installation einer Zone ohne Ladestation............................................................. 25

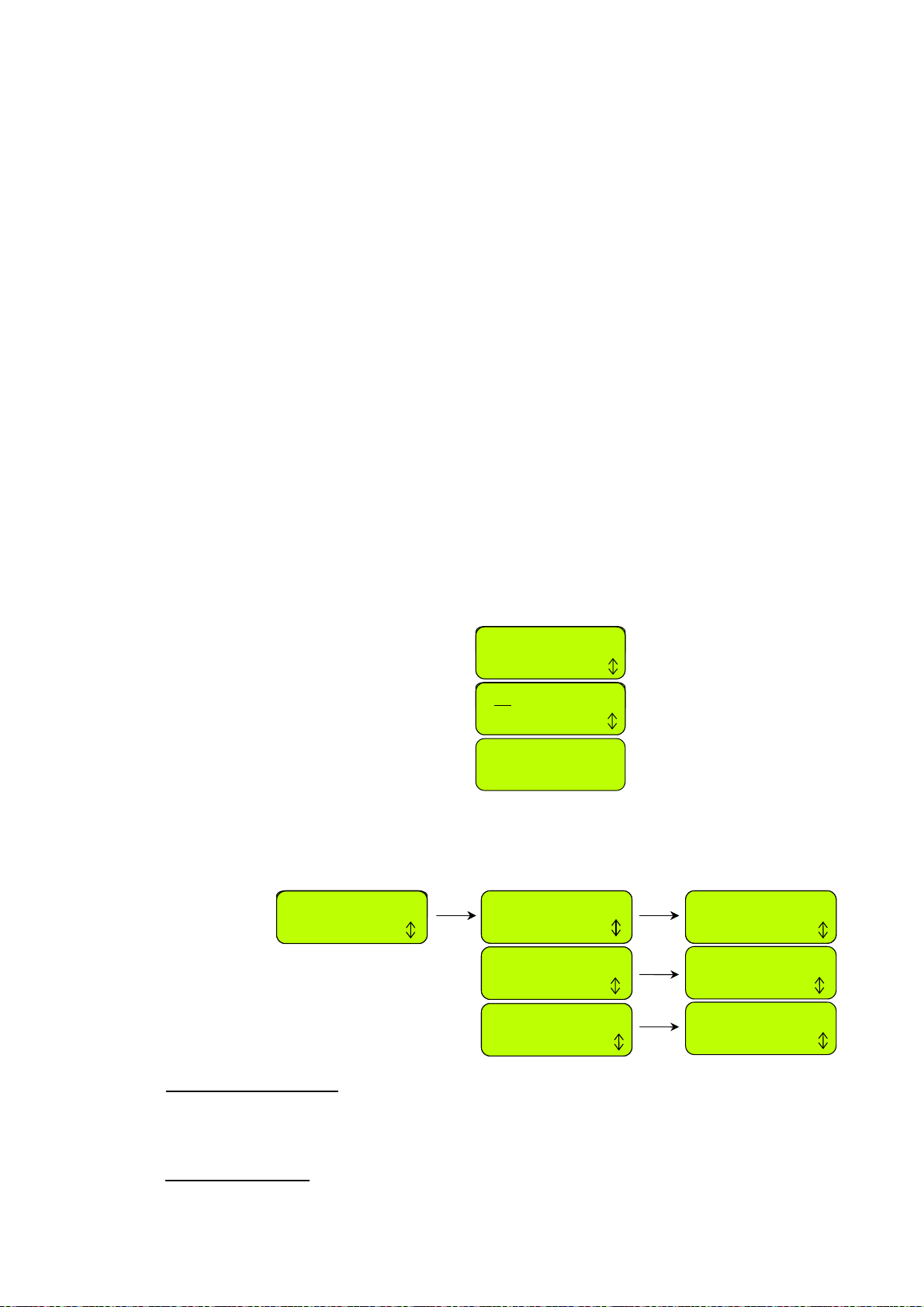

Kapitel 2 – Menü...................................................................................................................28

2.1 Zonen Setup ........................................................................................................ 29

2.2 Einstellungen ....................................................................................................... 32

2.3 Information.......................................................................................................... 34

Kapitel 3 – Einsatz................................................................................................................36

3.1 Kante mähen .......................................................................................................36

3.2 Scan (Mähen der inneren Fläche) ....................................................................... 36

3.3 Kante mähen übergehen ..................................................................................... 36

3.4 Einsatz in der Dockzone – Automatische Abfahrt................................................ 36

3.5 Einsatz in der Dockzone – Manuelle Abfahrt....................................................... 37

3.6 Zurück zur Ladestation ........................................................................................ 37

3.7 Einsatz in Zone ohne Ladestation .......................................................................37

3.8 Fertigstellen des Arbeitsvorgangs .......................................................................37

3.9 Ladevorgang........................................................................................................ 38

Kapitel 4 - Textnachrichten und Problemlösung...............................................................39

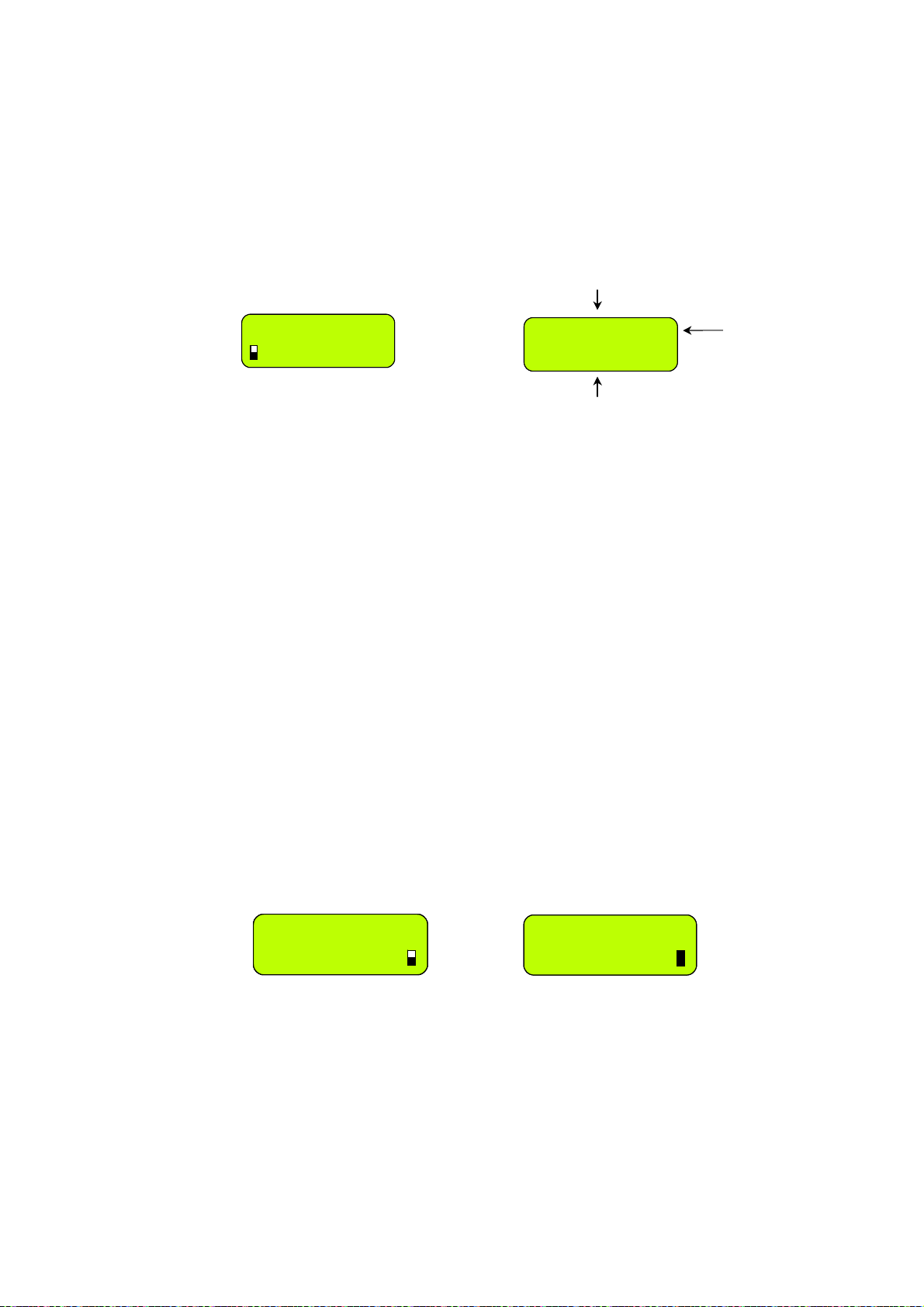

4.1 Display-Meldungen ..............................................................................................39

4.2 Fehler und Probleme ........................................................................................... 44

Kapitel 5 – Wartung und Lagerung.....................................................................................46

5.1 Empfohlenes Wartungsvorgehen ........................................................................46

5.2 Reinigen............................................................................................................... 46

5.3 Batterie ................................................................................................................ 46

5.4 Ladestation .......................................................................................................... 47

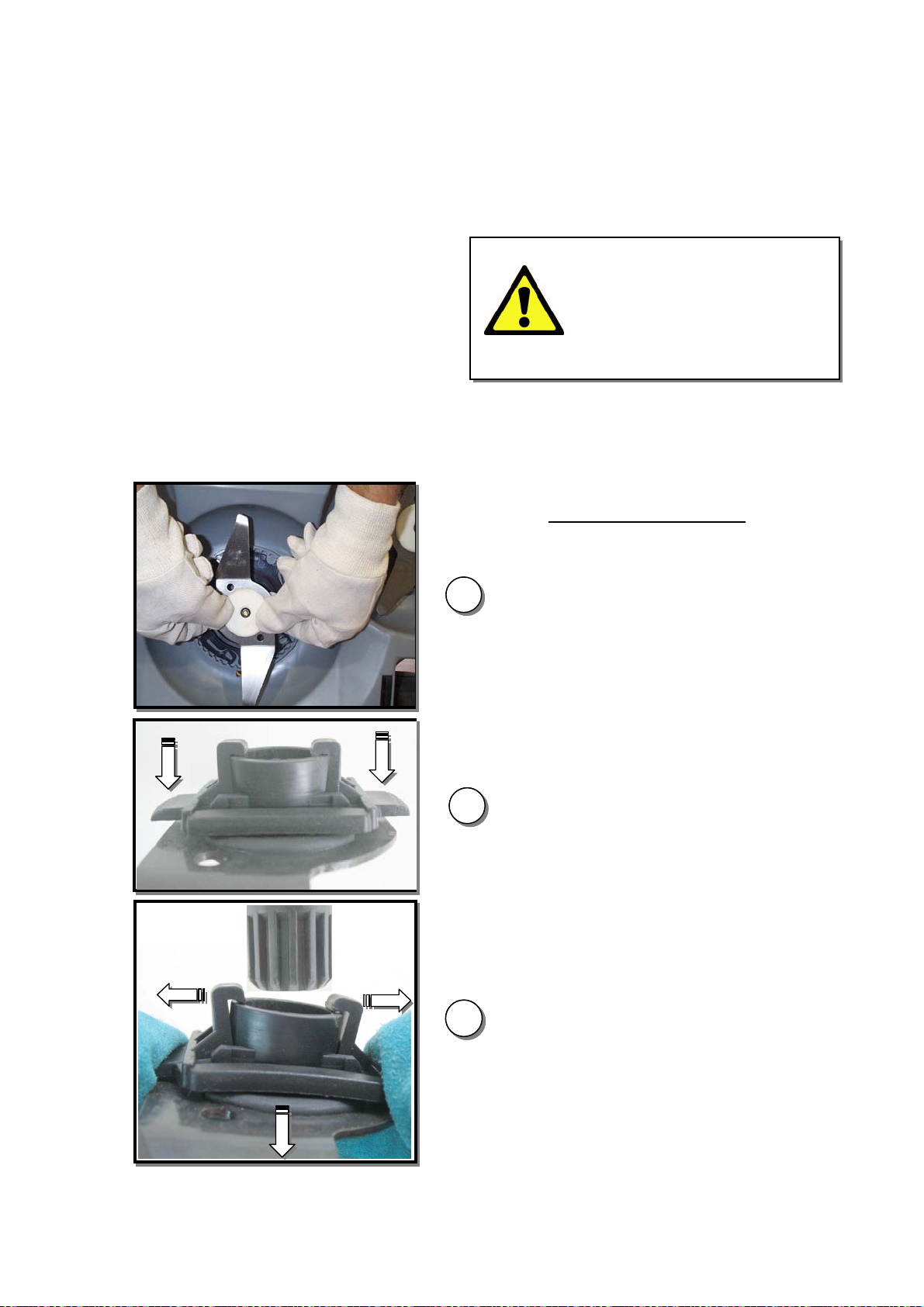

5.5 Messer ersetzen .................................................................................................. 47

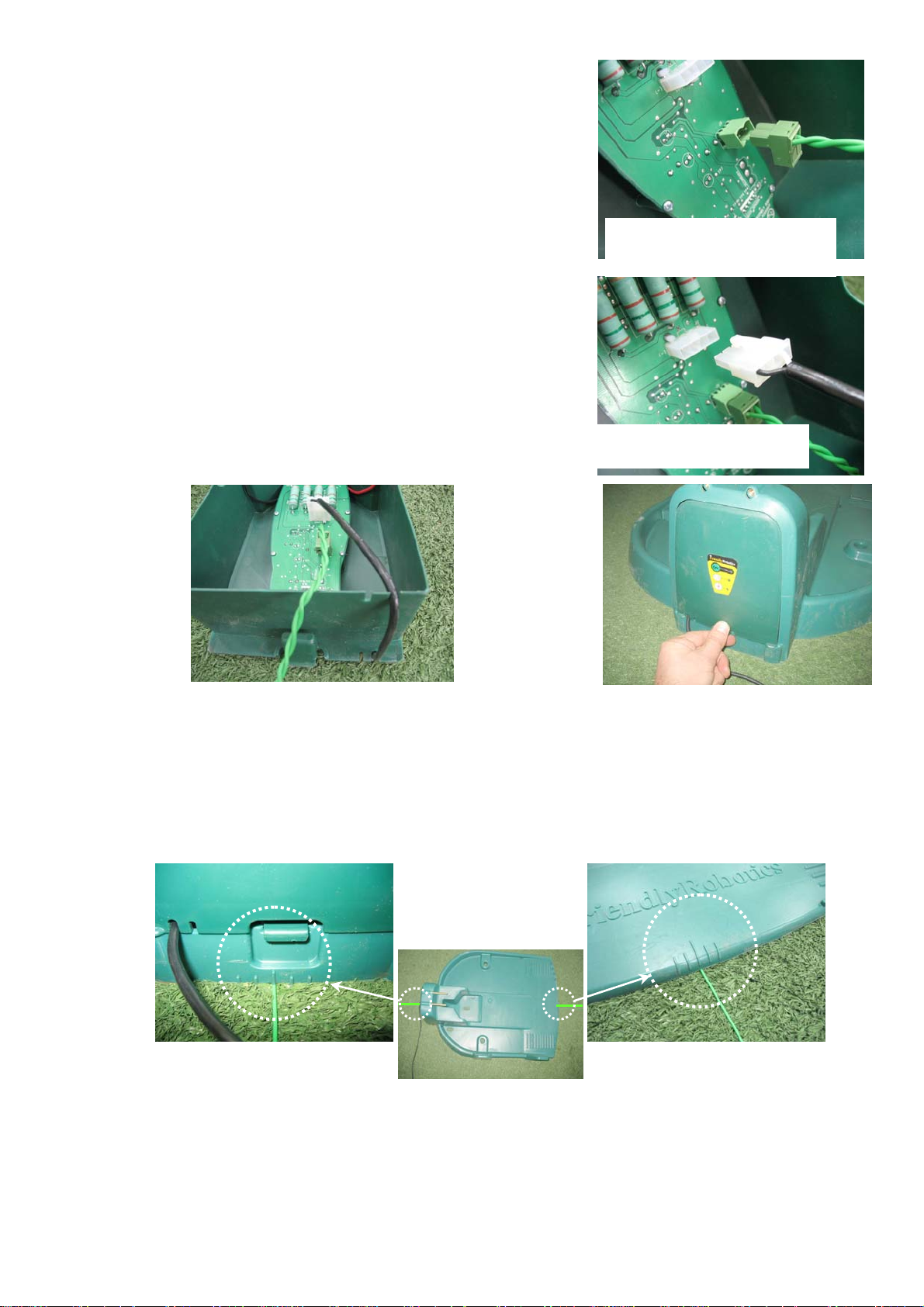

5.6 Begrenzungsdraht verbinden............................................................................... 48

5.7 Winterlagerung ....................................................................................................48

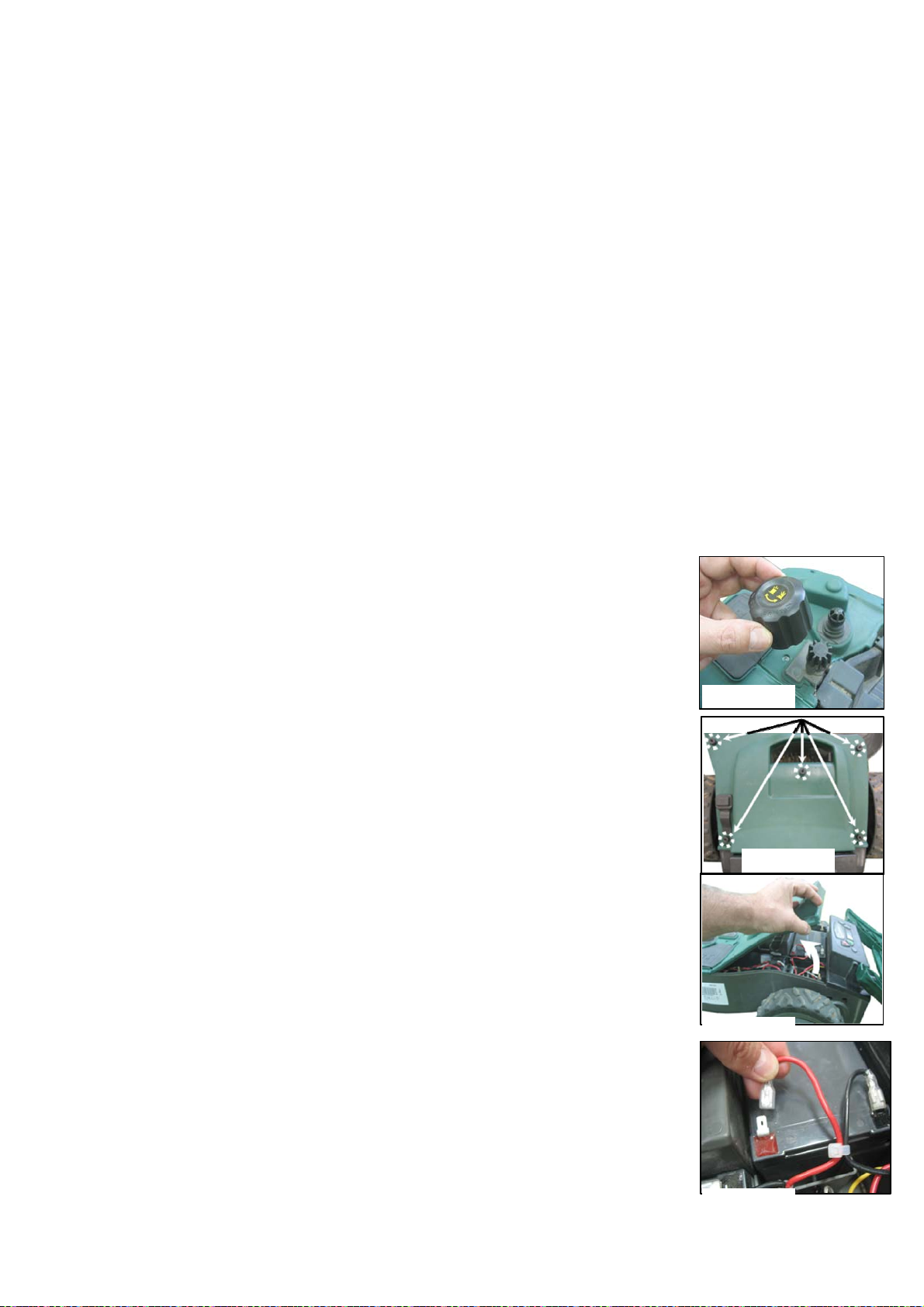

5.8 Batteriewechsel ...................................................................................................49

Kapitel 6 – Spezifikationen..................................................................................................50

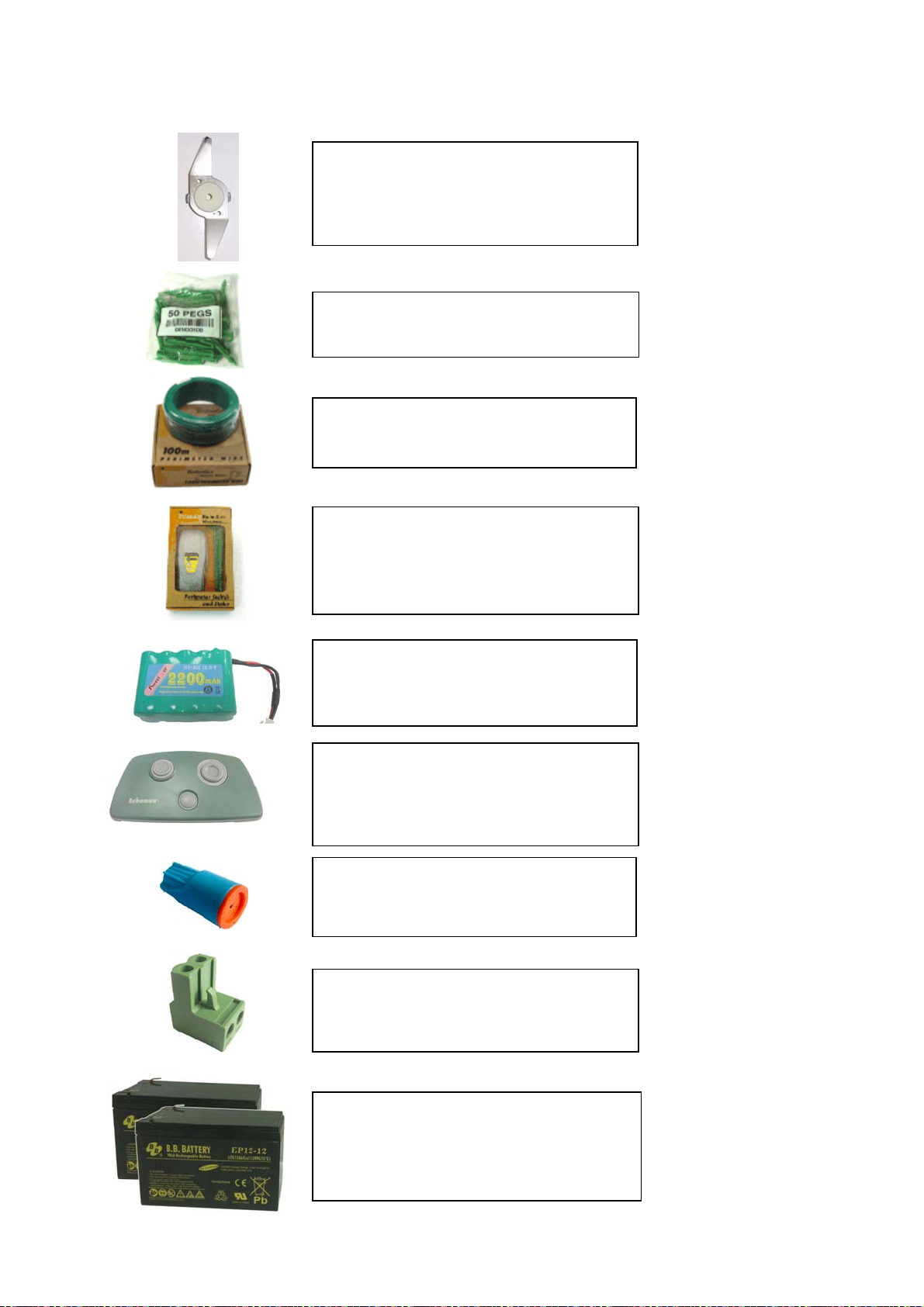

Kapitel 7 – Zubehör..............................................................................................................51

EU Konformitätserklärung ...................................................................................................... 52

KONFORMITÄTSERKLÄRUNG*

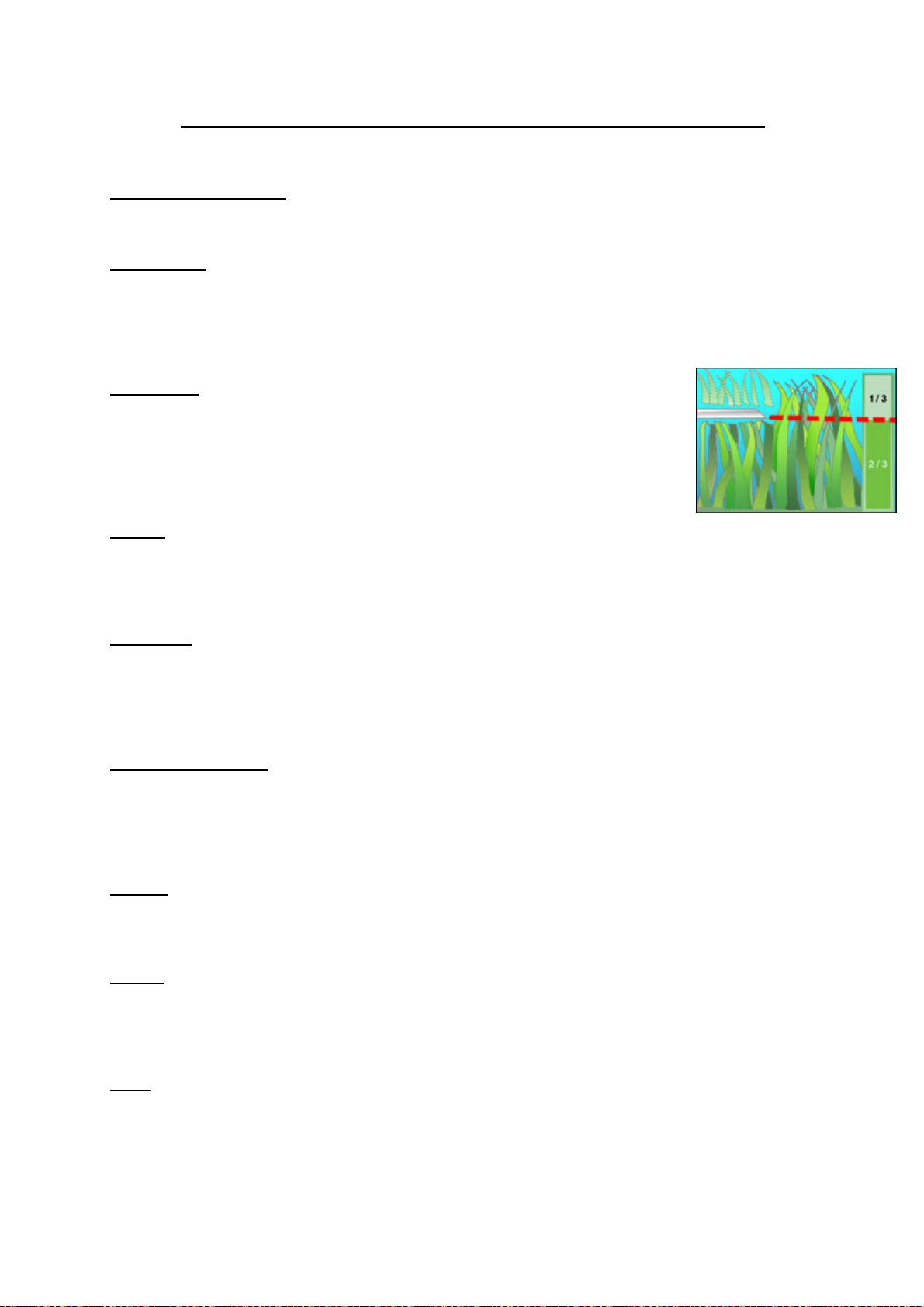

Tipps zur Pflege Ihres Rasens ............................................................................................... 54

Friendly Robotics RM/City Serie Garantiebestimmungen ......................................................55

Um Ihr Produkt online zu registrieren, gehen Sie zu..............................................................56

Sicherheitsmerkmale .............................................................................................7

.................................................................................................................................

)

(Geräuschpegel) .............................................................53

Sicherheitswarnungen &

Vorsichtsmaßnahmen

Warnungen



1. Lesen Sie dieses Handbuch gründlich bevor Sie Robomow Bedienung des Robomow

2. Verwenden Sie Robomow



vertraut und befolgen Sie alle Sicherheitshinweise.



nicht für Zwecke für die er nicht konstruiert ist.

3. Erlauben Sie weder Kindern noch Personen ohne Funktionskenntnisse Robomow einzusetzen.

4. Mähen Sie niemals wenn Personen, speziell Kinder oder Haustiere, zugegen sind.

5. Der Benutzer ist verantwortlich für Unfälle oder Ereignisse, die Anderen oder deren Besitz Schaden zufügen.

6. Wir empfehlen dringend, die ”Kindersicherung” Option zu aktivieren, um zu verhindern, dass Kinder oder Personen ohne Sicherheits- und Funktionskenntnisse den Robomow einsetzen.

7. Der Mäher sollte weder von Kindern noch von körperlich oder geistig benachteiligten Personen ohne Fachkenntnisse betrieben werden, bevor sie nicht instruiert oder unterwiesen wurden. Kinder sollten beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Mäher spielen.

8. Warnung! Bei Gewittergefahr, trennen Sie den Begrenzungsdraht von der Ladestation / dem Signalgeber und ziehen den 230V/120V Netzstecker aus der Netzsteckdose.

Vorbereitung

einsetzen. Machen Sie sich genau mit der

9. Befolgen Sie genau die Anweisungen zur Installation des Begrenzungsdrahtes.

10. Wenn Sie die Fernsteuerung benutzen, tragen Sie immer feste Schuhe und lange Hosen.



11. Inspizieren Sie regelmäßig die Einsatzfläche des Robomow

, entfernen Sie Steine, Äste, Kabel, Knochen und andere Objekte und Gegenstände, die von den Messern ergriffen und davon geschleudert werden könnten und so Personen verletzen könnten.

12. Verwenden Sie ausschließlich Zubehör und Teile, die für dieses Produkt entworfen wurden.

Einsatz

13. Lassen Sie Robomow nie ohne Aufsicht arbeiten.

14. Arbeiten Sie nur bei Tageslicht oder guter Beleuchtung mit der Fernbedienung des Robomow.

15. Arbeiten Sie nicht ohne Schuhe oder mit offenen Schuhen mit der Fernbedienung des Robomow



Tragen Sie immer feste Schuhe und lange Hosen.

16. Vermeiden Sie den Einsatz von Robomow



auf nassem Gras oder bei Regen.

17. Wenn Sie von Hand an einer Steigung mähen, achten Sie besonders darauf, dass Sie sicher stehen.

18. Verwenden Sie den Mäher nicht an Hanglagen die steiler sind als 18°.

19. Verändern Sie nichts an Abdeckungen, Aufklebern, Sicherheitseinrichtungen und Sensoren. Ersetzen Sie beschädigte Teile, einschließlich der Aufkleber. Verwenden Sie Robomow



nicht solange irgendein

Teil beschädigt ist.

20. Verwenden Sie Robomow



nicht wenn Sicherheitsmerkmale defekt sind oder nicht richtig arbeiten.

21. Versuchen Sie nicht Sicherheitsvorrichtungen abzuschalten oder zu übergehen.

22. Bei Verwendung der Fernbedienung starten Sie bitte die Mähmotoren nach Anweisung und stellen Sie sicher, dass Ihre Füße stets Abstand zu den Messern haben.

23. Diese Maschine hat scharfe, rotierende Messer! Niemals ohne Vorkenntnisse verwenden; halten Sie Zuschauer, Kinder und Tiere vom arbeitenden Mäher fern.

24. Erlauben Sie niemals Personen auf dem Mäher mit zu fahren oder zu sitzen.

25. Halten Sie stets Abstand zu den Messern und anderen beweglichen Teilen.

26. Heben Sie den Mäher niemals hoch, solange die Motoren arbeiten.

27. Versuchen Sie niemals Einstellungen vorzunehmen, solange der Mäher arbeitet.

28. Versuchen Sie nicht, die Messer zu inspizieren während der Mäher in Betrieb ist.

29. Entnehmen Sie immer die Sicherung, bevor Sie den Mäher anheben oder Einstellungen vornehmen.

Ladestation

30. Lassen Sie Robomow nie ohne Aufsicht arbeiten.

31. Wenn Sie die Startzeiten im Wochenprogramm einprogrammieren, achten Sie darauf, Tage und Zeiten so zu wählen, dass sich beim Mähen keine Kinder, Zuschauer oder Tiere auf der zu mähenden Fläche befinden.

32. Stellen Sie keine metallischen Gegenstände in die Nähe der Ladestationskontakte.

33. Geben Sie immer den aktuellen Tag und die aktuelle Zeit ein, wenn Sie das Akku-Pack zeitweilig entnommen haben. Fehleinstellungen können zu unbeabsichtigten Abfahrten des Robomow führen, zu denen sich Personen auf dem Rasen befinden, die verletzt werden können.

34. Spritzen Sie kein Wasser in den direkten Eingangsbereich der Ladestation.

Transport

Um sich sicher zum Arbeitsfeld hin oder weg zu bewegen:

Deckel der

Haube

35. Verwenden Sie die Fernbedienung (Zubehör) um den Mäher von Ort zu Ort zu fahren.

36. An Stufen oder Höhenunterschieden deaktivieren Sie den Hauptschalter des Mähers, öffnen Sie die Stoßfängertür (auf der Oberseite), tragen Sie den Mäher am Tragegriff und stützen Sie das Heck auf Ihrem Oberschenkel ab (wie im Bild rechts).

37. Transportieren Sie den Mäher längere Zeit, beispielsweise im Auto, entnehmen Sie die Sicherung.

Wartung und Lagerung

38. Wartung, Service und Lagerung des Robomow



erfolgen nach den Anweisungen in Kapitel 5.

39. Entnehmen Sie bitte die Sicherung, bevor Sie den Robomow anheben oder Wartungsarbeiten

am Gerät vornehmen.

40. Sorgen Sie für festen Sitz aller Schrauben, Bolzen und Stifte um sicher arbeiten zu können.

41. Zu Ihrer Sicherheit tauschen Sie beschädigte Teile sofort aus.

42. Tragen Sie dicke Arbeitshandschuhe wenn Sie die Messer kontrollieren oder tauschen.

43. Verwenden Sie mit diesem Mäher nur original Zubehör, Batterien und Netzteile. Falsches Laden kann zu Überhitzen, Auslaufen oder Verschleißen der Batterien führen.

44. Versuchen Sie niemals, die Batterien zu öffnen. Auslaufendes Elektrolyt ist ätzend und kann Ihre Haut oder Augen verletzen.

45. Tragen Sie Handschuhe und Schutzbrille wenn Sie den Signaldraht verlegen und die Rasennägel einschlagen. Schlagen Sie alle Rasennägel komplett ein um zu vermeiden dass sich in der Installation Stolperfallen bilden.

46. Verwenden Sie das Ladenetzteil nicht, wenn das Kabel beschädigt ist.

47. Beim Einsetzen der Sicherung in den Robomow kann ein Funke entstehen. Daher dürfen diese Handlungen nicht in der Nähe von entflammenbaren Materialien ausgeführt werden. Es ist zudem aufgrund dieses Feuerrisikos beim Einsetzen des Akkupacks oder der Sicherung verboten, ein Spray oder andere Reinigungsflüssigkeiten zur Reinigung elektronischer Kontakte zu verwenden.

Ende der Produktlebenszeit

48. Robomow® und Zubehör müssen nach Ende Ihrer Lebensdauer separat gesammelt werden, um die Verschwendung von elektrischem oder elektronischem Material zu vermeiden und deren Recycling sicher zu stellen zu Gunsten des Umweltschutzes und Verbesserung der Lebensraumqualität, zum Schutz menschlicher Gesundheit und der Vorräte an natürlichen Bodenschätzen, die nicht verschwendet werden dürfen.

49. Lagern Sie keine defekten Teile des Robomow® (einschließlich Netzteil, Ladestation und Signalgeber) als unsortierten Abfall – diese müssen separat gesammelt werden.

50. Fragen Sie beim Händler nach, welche Sammelsysteme vorhanden sind.

51. Werfen Sie das Akku-Pack keinesfalls ins Feuer und werfen Sie keinesfalls alte Batterien in den Hausabfall. Batterien müssen gesammelt und wiederverwertet oder in umweltfreundlicher Weise vernichtet werden.

Warnzeichen Definition

Folgende Symbole befinden sich am Robomow Robomow

Symbol für Sicherheitswarnung – WARNUNG –

und beachten Sie alle Sicherheitsinstruktionen und -warnungen.



einsetzen.

Gefährliches Werkzeug. Verwenden Sie es mit Bedacht

Lesen Sie das Benutzerhandbuch – Lesen Sie das Benutzerhandbuch bevor Sie Robomow

Gefahr durch von den Messern hochgeschleuderte Objekte -

Ganzkörpergefahr.

Sicherheitsabstand bei der Arbeit mit Robomow - Halten Sie Personen, speziell Kinder, Zuschauer und Tiere fern

von der Zone, in der Robomow gerade eingesetzt wird.

Gefahr für Zehen und Finger – rotierendes Mähmesser Verletzungsgefahr durch rotierende Messer. Sicherheitsabstand mit

Händen und Füßen einhalten, Robomow in diesem Bereich nicht anheben.

Robomow abschalten bevor Sie das Gerät anheben oder daran arbeiten.

Entnehmen Sie die Sicherung bevor Sie an Robomow oder das Gerät anheben.

CE Konformität

Dieses Gerät entspricht den EU Vorschriften

Entsorgung von elektrischem & elektronischem Zubehör

Entsorgen Sie Robomow Restmüll – geben Sie Robomow zu einer Sammelstelle für Elektrogeräte

oder Zubehör, wo Teile und Zubehör fachgerecht recycelt werden können.



oder Teile des Geräts niemals als unsortierten



; Lesen Sie deren Bedeutung gründlich bevor Sie



einsetzen.



arbeiten

und

Nicht auf dem Robomow sitzen.



Robomow

Sicherheitsmerkmale

1. Kindersicherung / Sicherheitssperre

Diese Menüoption ist eine Sicherheitsfunktion, die Ihnen hilft, Kinder oder Personen, die keine Kenntnisse bezüglich der sicheren Bedienung des Rasenmähers besitzen, daran zu hindern, diesen zu betreiben.

2. Hebesensor

Im vorderen Teil des Robomow befindet sich ein magnetischer Hebesensor. Wird die Front des Robomow rund 2,5 cm vom Boden angehoben, während die Messer arbeiten, werden diese automatisch gestoppt (stop in <1 Sekunde).

3. Tilt Sensor

Es befindet sich ein optischer Sensor im vorderen Teil des Robomow. Wird der Robomow zu weit in eine vertikale Position gebracht, stoppen die Messer des Robomow sofort, und der Benutzer erhält eine Warnung, die Sicherung zu entnehmen, bevor er den Mäher anhebt.

4. Stoßsensoren

Die Haube des Robomow ist mit einem Stoßsensor verbunden, der ausgelöst wird, wenn Robomow auf ein feststehendes Hindernis trifft oder die Haube geöffnet wird. Wird der Stoßsensor ausgelöst, stoppt der Mäher die Messer sofort (<1 Sek.); außerdem wird der Robomow sofort anhalten, wenden und in eine andere Richtung weiterfahren.

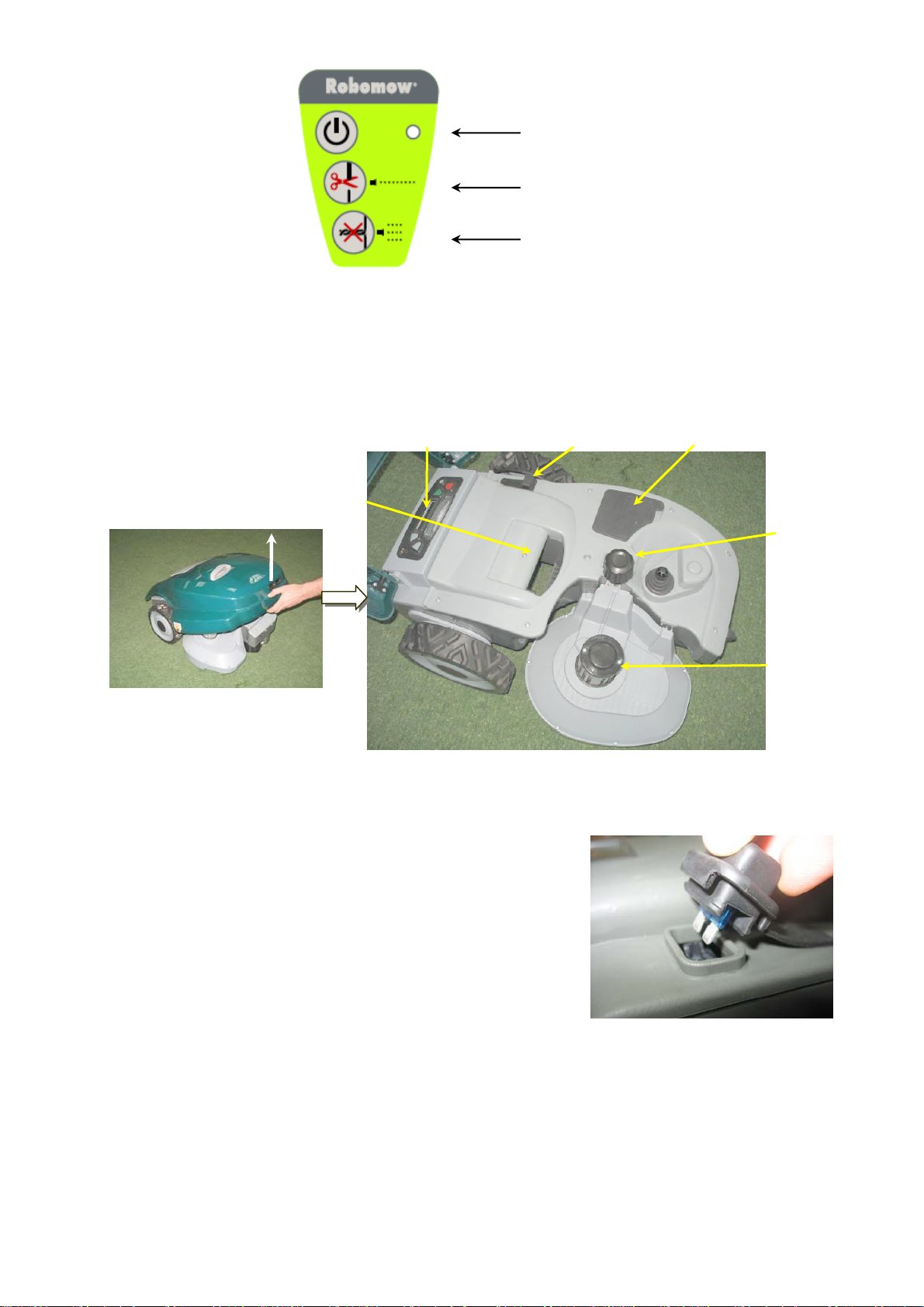

5. Not Stop Taste

Dieser rote Schalter befindet sich auf der Oberseite des Tastenfelds. Drücken Sie diese Taste während des Betriebs, wird der Betrieb des Rasenmähers sofort gestoppt (in < 1 Sekunde).

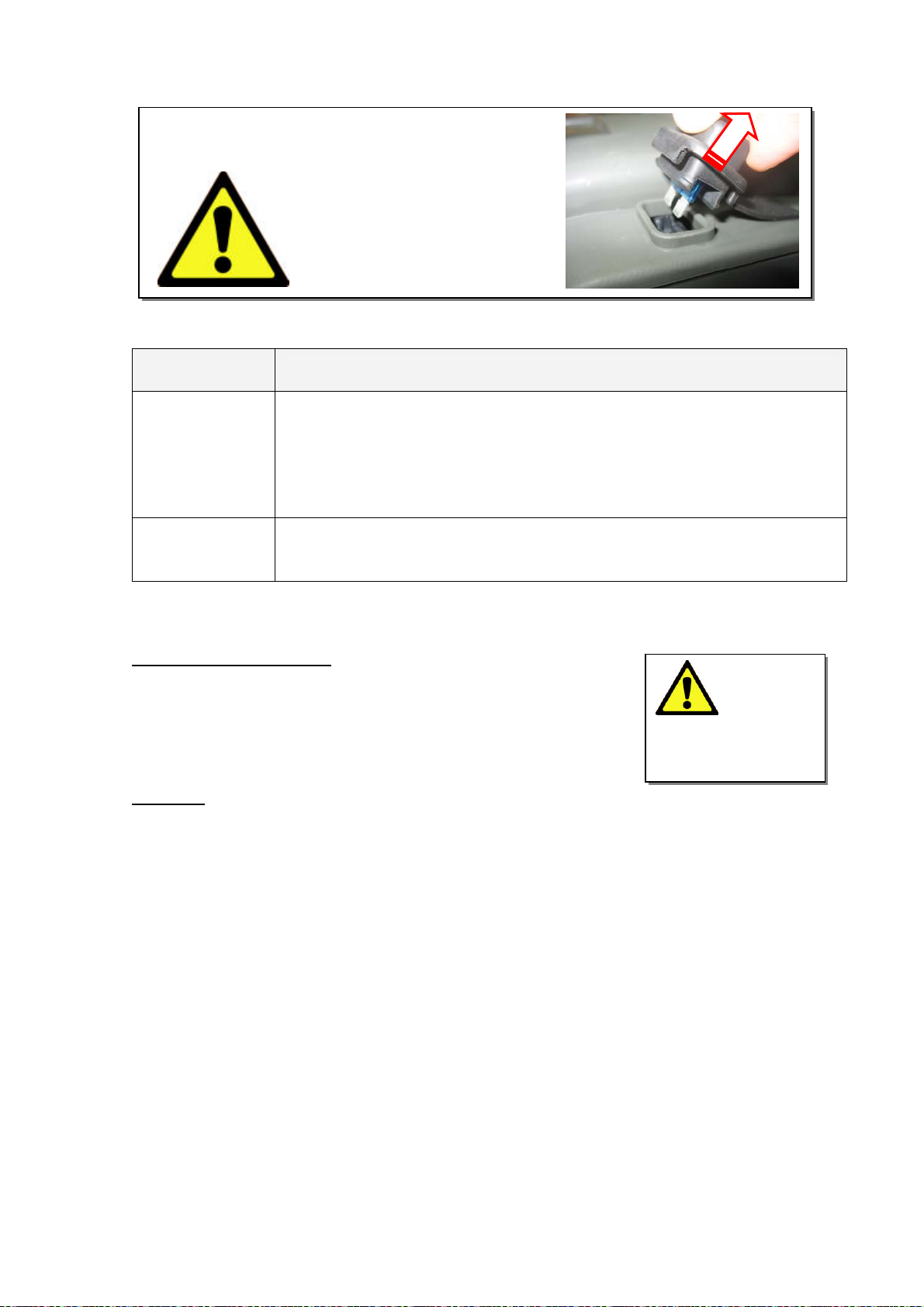

6. Sicherung

Die Sicherung befindet sich links unter der Haube. Diese zu entfernen wird jeglichen Start des Mähers verhindern. Es ist nötig, die Sicherung zu entfernen, bevor Sie Robomow anheben und Wartungsarbeiten durchführen.

7. Totmannschalter

Wenn Sie die Fernbedienung einsetzen, ist es nötig zwei Tasten zu betätigen bevor Sie die Messer starten können. Einmal aktiviert muss eine der beiden Tasten gedrückt gehalten werden um weiter zu mähen. Wird die Taste losgelassen, muss die Tastenkombination erneut gedrückt werden.

8. Elektronisch gesteuertes Ladesystem

Robomow ist mit einem Ladesystem ausgestattet. Dieses erlaubt Ihnen, den Mäher stets am Ladestrom zu belassen, auch wenn die Batterie voll geladen ist. Das System wird ein Überladen der Batterie verhindern und dafür sorgen, dass Sie für den nächsten Einsatz immer voll geladen ist.

9. Versiegelte Batterien

Die Batterie des Robomow® ist vollständig versiegelt und es können unabhängig von der Position keine Flüssigkeiten austreten. Zusätzlich besitzt Robomow eine Einmalsicherung gegen Kurzschlüsse und technische Störungen.

10. Ladestation/Signalgeber und Begrenzungsdraht

Robomow® kann nicht ohne einen installierten Begrenzungsdraht, aktiviert durch den Signalgeber, betrieben werden. Sollte der Signalgeber ausgeschaltet oder der Begrenzungsdraht unterbrochen sein, stellt der Rasenmäher seinen Betrieb ein. Eine Unterbrechung des Begrenzungsdrahtes verhindert den Betrieb des Robomow®. Dieser kann nur innerhalb der Induktionsschleife betrieben werden.

11. Automatischer Alarm vor dem Einsatz

Wenn der Mäher so programmiert ist, dass die Ladestation automatisch zu einer vorher einprogrammierten Uhrzeit verlassen wird, ertönt 5 Minuten vor Abfahrt ein Warnton und die Betriebslampe wird aktiviert. Dies ist ein Warnzeichen für alle, das Gebiet, in dem der Rasen gemäht wird, zu kontrollieren und zu verlassen.

12. Überlastungsschutz

Der Messermotor und jeder Antriebsmotor wird kontinuierlich während des gesamten Betriebs überwacht, um ein Überhitzen in jeder Situation zu verhindern. Sollte dieser Fall trotzdem eintreten, hält Robomow® mindestens diesen Motor oder den gesamten Mäher an und weist darauf hin, dass der Motor abkühlen muss. Obwohl dieser Fall äußerst selten ist, kann er eintreten, wenn der Rasenmäher auf zu hohem Gras eingesetzt wird, die Unterseite des Rasenmähers durch schlechte Reinigung verstopft ist, der Rasenmäher auf ein Hindernis trifft bei dem die Sensoren im Stoßfänger nicht aktiviert werden oder der Rasenmäher auf einem problematischen Geländestück stecken bleibt und sich nicht mehr bewegen kann.

WARNUNG!

Dieses Warnsymbol befindet sich an

verschiedenen Stellen in diesem Handbuch. Es

dient zum Hervorheben von wichtigen Sicherheits-,

Warn- und Vorsichtshinweisen. Bitte schenken Sie

diesem Bereich besondere Aufmerksamkeit und

stellen Sie sicher, dass Sie diesen Hinweis

verstehen, bevor Sie fortfahren.

So geht’s los!

 Zum Einsatz des Robomow ist eine einmalige Installation notwendig; ein schmaler Draht, genannt

Begrenzungsdraht, wird rund um die Rasenkante und alle Bereiche, in denen der Mäher nicht arbeiten soll, gelegt.

 Rasennägel, die mit dem Robomow geliefert werden, verwendet man um den Begrenzungsdraht

direkt auf dem Boden zu fixieren, unterhalb der Rasennabe; der Draht wird bereits nach kurzer Einsatzzeit des Robomow vom Gras überwachsen und damit nicht mehr sichtbar sein.

 Die Ladestation wird entlang dem Begrenzungsdraht installiert und hat zwei Hauptfunktionen:

- das Drahtsignal zu generieren (sehr niedrige Stromstärke);

- den Robomow aufzuladen.

 Nach der einmaligen Installation wird ein Test der Drahtverlegung und der Ladestation vorgenom-

men. Nun geben Sie lediglich noch ein Wochenprogramm ein und vergessen Rasenmähen für die ganze Saison!

 Robomow verlässt die Ladestation an dem Tag und zu der Zeit, die im Wochenprogramm festge-

setzt wurde, mäht die eingegrenzte Fläche und fährt zurück zur Station, um sich für den nächsten Einsatz aufzuladen.

 Wenn Robomow die Ladestation verlässt wird automatisch das Signal von der Ladestation aktiviert;

das Signal stellt eine virtuelle Wand dar, die nur für den Robomow sichtbar ist und dafür sorgt, dass er nicht aus der Mähzone heraus oder in Bereiche, die Sie ausgegrenzt haben, hinein fährt.

Ladestation,

erzeugt ein Signal

entlang des

Drahtes und lädt

die Batterie des

Robomow

Begrenzungsdraht,

der wie eine

virtuelle Wand wirkt, sichtbar nur für den Robomow

Baum mit einer Vertiefung oder Blumen um den Stamm;

muss mit Begrenzungsdraht abgegrenzt werden

Bäume, die groß genug sind, dass

Robomow dagegen

fahren kann; müssen

nicht mit

Begrenzungsdraht

abgegrenzt werden

Robomow

erkennt das

Signal und

ändert die

Richtung, wenn

er das Kabel

erreicht.

Packungsinhalt

Öffnen Sie die Packung und heben Sie Robomow an seinem Tragegriff heraus; der Robomow und seine Ladestation sind mit Plastikstreifen verbunden; zerschneiden Sie diese und ziehen Sie das Gerät von den Ladestationskontakten und der Station herunter.

Robomow

Heringe für

Ladestation

Anschluß-

stecke

Ladestation

Außennetzteil

Draht

RoboRuler

Rasennägel

Draht-

verbinder

Kapitel 1 – Ladestation- & Begrenzungsdrahtinstallation

–

1.1 Vorbereitung

 Lesen Sie das Handbuch gründlich, bevor Sie mit der Installation beginnen.  Wir empfehlen, dass Sie Ihren Rasen noch einmal mit einem konventionellen Rasenmäher mähen

und den Boden wässern, bevor Sie installieren, um die Rasennägel leichter einschlagen zu können.

 Stellen Sie sicher, dass Sie alle Teile für die Installation besitzen (siehe Seite 10).  Während der Installation benötigen Sie folgendes Werkzeug:

Hammer

Bild 1.1

Werkzeug für die Installation

1.2 Installation planen

WICHTIGE INFORMATION! Bevor Sie mit der Installation beginnen, lesen Sie

dieses Kapitel genau durch, um alle nötigen Schritte der Installation zu kennen und die

beste Position für die Ladestation und den Aufbau des Begrenzungsdrahtes zu

1.2.1 Position der Ladestation

Kombizange

bestimmen.

Schlitzschraubendreher

 Setzen Sie die Ladestation in die größte Zone oder Fläche;  Sie sollte entlang des Drahtes (bei Installation in der Fläche) oder außerhalb der Fläche

positioniert werden (siehe Abschnitt 1.3.2 für Installation außerhalb der Fläche);

 Beispielsweise im hinteren Garten, wo sie nicht von der Straße aus sichtbar ist;  An einem schattigen Platz (besser für die Batterielebenszeit);  und auf relativ ebenem Grund;

Abstand zwischen

den Drähten größer

als 1m

Bild 1.2 -

Position der Ladestation

Bereich mit

Ladestation

Bereich mit

Ladestation

Die Drähte, die zur nächsten Zone

berühren sich. Die Spalte zwischen

ihnen ist nur zu Illustrationszwecken

Platz der

Ladestation

führen, verlaufen parallel und

eingezeichnet.

 In der Nähe einer Steckdose (230V) – da die Länge des Netzkabels 15m beträgt (Merke: es

handelt sich um ein Widerstandskabel, die Länge darf nicht verändert werden).

 Merke: Das Netzteil ist für den Außenbetrieb geeignet, dennoch sollten Sie es an einem

sicheren, trocknen Platz installieren, der gut belüftet und vor direkter Sonneinstrahlung geschützt ist.

WARNUNG!

Ernsthafte Verletzungsgefahr! Wenn Sie das Stromkabel zur Ladestation verlegen, stellen Sie sicher, dass es gut auf dem Boden befestigt ist und keine Stolperfalle darstellt. Verlegen Sie das Kabel nicht über Wegen, Pfaden oder Einfahrten, an denen es nicht sicher am Boden befestigt werden kann.

 Stellen Sie die Ladestation mindestens in einem Meter Entfernung zu Ecken auf;  Installieren Sie die Station mit dem Rammschutz zur Innenseite der Fläche;  Robomow ist wasserfest, dennoch sollten Sie die Ladestation nicht direkt an einer

Sprinkleranlage installieren, um maximalen Schutz zu gewährleisten.

Der Zaun der

Ladestation sollte

auf der Innenseite

des Rasens sein

The Fence should

be inside lawn

Mind. 1m von der

Min 1m (3ft)

Ecke entfernt

from a corner

Max. 15m

Max 15m (50ft)

Low voltage

Niedrigspan-

cable

nungskabel

Entfernung der Ladestation von einer Mauersteckdose

Bild 1.3 -

1.2.2 Mehrere Zonen/Flächen

Es kann sein, dass auf Ihrem Grundstück mehrere Zonen nötig sind, um das ganze Grundstück effektiv von Robomow bearbeiten zu lassen. Wo Grasflächen nicht miteinander verbunden oder durch Zäune, Gehsteige oder Objekte voneinander getrennt sind, ist es nötig, zwei oder mehr Zonen zu installieren. Bei Installation mehrerer Zonen gibt es zwei Möglichkeiten, den Draht zu verlegen:

Möglichkeit A

: Alle Zonen sind miteinander und mit der Ladestation verbunden. Ist der Abstand zwischen zwei nebeneinander liegenden Kabeln größer als 1 Meter, können Sie die Zone in die Schleife einbeziehen, die an die Ladestation angeschlossen ist. So kann Robomow effektiv hindurchfahren, um sich während des Mähens zwischen den beiden Zonen bewegen zu können. Sonst müssen die beiden Bereiche in getrennte Zonen aufgeteilt warden. Der Signaldraht darf in einer Schleife bis 500 Meter lang sein, wenn er mit Ladestation betrieben wird (Bild 1.4).

Möglichkeit B

: Es werden mehrere getrennte Zonen gebildet (Bild 1.5), die an Ladestation und Signalgeber angeschlossen werden (erhältlich als Zubehör - siehe Kapitel 7).

Um andere Bereiche zu mähen, fahren oder tragen Sie ihn einfach an den gewünschten Einsatzort und setzen Sie ihn dort in Gang. Falls hierbei eine Zone eine geringere Arbeitszeit benötigt, können Sie dies ganz einfach einstellen (Kapitel 2.1.2). Ist die separate Zone gemäht, fahren Sie den Mäher einfach zum Aufladen zurück in seine Station.

Bereich mit

Ladestation

Abbildung 1.4 (Option A)

Drei Zonen werden

zusammengeschlossen und

an die Ladestation

Ladestation

angeschlossen

Der Abstand zwischen den Drähten muss größer sein als 1 Meter, damit Robomow effektiv hindurchfahren kann, um sich während des Mähens zwischen den beiden Zonen bewegen zu können.

Bereich mit

Ladestation

Bereich mit

Ladestation

Zone

Obwohl die Abbildung zwei getrennte

Abstand grösser als 1 Mete

Drähte anzeigt, müssen sie

nebeneinander liegen

Abbildung 1.5 (Option B:)

Getrennte Zonen mit nicht

zusammenlaufenden Rasenflächen

Ladestation

Signalgeber

Zone

Bereich mit

Ladestation

1.2.3 Hindernisse durch Drahtinseln definieren

 Stabile Hindernisse, die höher sind als 15 cm, wie z.B. Bäume, Telefon- und Strommasten

können ohne Drahtinsel in der Fläche verbleiben. Der Robomow wird an dieser Art von Hindernissen anstoßen und kehrt machen.

 Hindernisse wie Blumenbeete, Sprinklerköpfe und kleine Bäume müssen durch Begrenzungs-draht

vor dem Robomow geschützt werden. Dies wird während der ersten Installation vorgenommen. Das Ergebnis ist eine Begrenzungsinsel. Für eine besonders „leise“ Installation empfiehlt es sich, alle Hindernisse durch Begrenzungsinseln auszusparen.

Um eine Begrenzungsinsel zu schaffen (Bild 1.6):

 Ziehen Sie den Draht von der nähesten Stelle der Umgrenzung zum Hindernis;  Verlegen Sie ihn mit den Maßen des RoboRuler um das Hindernis;  und kehren Sie danach wieder zum Ausgangspunkt in der Umgrenzung zurück;  Die Kabel zum Hindernis und wieder zurück sollten eng zusammen liegen und dürfen sich auch

berühren, ABER dürfen nicht gekreuzt werden. Sie können mit den gleichen Rasennägeln am Boden fixiert werden. Der Robomow wird diese beiden Kabel behandeln als würden sie nicht existieren. Das einzelne Kabel um das Hindernis wird erkannt und sorgt dafür, dass der Mäher den Bereich innerhalb der Insel nicht befährt.

 Bereiche mit mehreren eng stehenden Hindernissen sollten mit einer größeren Begrenzungsinsel

oder, falls Sie ohnehin nahe an der Begrenzung sind, komplett ausgespart werden.

Obwohl das Bild getrennt verlaufende Drähte zeigt,

Installation aneinander

sollten sie in der

liegen und mit dem selben Rasennagel

befestigt sein.

Richtung der Verlegung um ein

1.2.4 Steigungen

Hindernis herum

Vorsicht! Wenn der Begrenzungsdraht gegen den Uhrzeigersinn um das Hindernis ausgelegt wird, wird Robomow in die Insel hineinfahren .

Begrenzungs-draht

Signalgeber

Mind. 1m Länge der zusammenliegenden Kabel zwischen 2 Drahtinseln -

oder fassen Sie die beiden Inseln zu einer zusammen

Bild 1.6 -

Installation

Begrenzungsinsel

Die maximale Steigung, die für das Auslegen des Begrenzungsdrahtes erlaubt ist, beträgt 15% (siehe mit "A" bezeichnete Zone in Bild 1.7)

Der Begrenzungsdraht sollte nicht über einen Abhang gelegt werden, der mehr als 15cm auf 1m Dinstanz ansteigt (15%), sonst wird der Robomow Mühe beim Wenden haben und möglicherweise den Draht, insbesondere bei feuchtem Wetter, überqueren, da dann die Räder auf dem feuchten Rasen ausrutschen können. Hingegen kann der Begrenzungsdraht bei einer Steigung höher als 15% ausgelegt werden, vorausgesetzt dass ein Hindernis (Zaun, Mauer oder dichte Hecke) den Robomow daran hindert, aus der Mähzone zu rutschen.

Die maximale Steigungsgrenze, innerhalb welcher der Robomow noch fähig ist, die Fläche zu bearbeiten, beträgt 33%, was etwa einem Anstieg von 33cm auf 1m entspricht. Jeder Anstieg, der den Robomow veranlasst, sein Vorderteil vom Boden hochzuheben, ist zu steil und sollte nicht in die Mähzone mit eingeplant werden (siehe mit "B" bezeichnete Zone in Bild 1.7). Zonen mit einer höheren Steigung als 33% sollten nicht in die Arbeitszone mit einbezogen werden.

Diese Zone sollte nicht in

This area shou ld be

die Arbeitszone mit einbezogen werden, da der Begrenzungsdraht bei einer Steigung höher als 15% (mehr als 15cm auf 1m) nicht ausgelegt werden kann.

left ou t of th e working area

as the perimeter wire

cann ot be laid in slope

greater than 15% (15cm height per

distance of 1m)

Großer Abstand für den

Long distance

RoboRuler.

of RoboRuler

34cm / 14inch

Bild 1.7

Der Robomow kann in

Robomow can mow

einer Arbeitszone

areas inside the

mähen, die bis zu einer

working area with

Neigung von 33cm auf

slope u p to 33 cm

1m (33%) geneigt ist.

per distance of 1 meter (33%)

Slope 0-33%

Slope 0-15%

0-15 cm

1.3 Position der Ladestation

100 cm

Es gibt zwei Möglichkeiten die Ladestation zu platzieren:

1.3.1 Innerhalb der Fläche (entlang des Begrenzungsdrahtes)

 Wählen Sie einen Platz, an dem Sie die Ladestation installieren möchten, und denken Sie

dabei an die Hinweise aus Abschnitt 2.1.

 Platzieren Sie die Ladestation an dem gewünschten Platz genau mittig auf dem

Begrenzungsdraht. Der Rammzaun muss in die Fläche weisen (Bild 1.11).

1.3.2 Extern (außerhalb der Fläche)

 Wählen Sie einen Platz an dem Robomow in der Station stehen und aufladen soll.  Stellen Sie sicher, dass der Weg zum gewünschten Platz befahrbar ist und Robomow sich

weder an Höhenunterschieden noch ungeeignetem Boden festfahren kann.

 Der Boden zwischen Ladestation und Fläche sollte hart (ein Gehweg oder fester Grund)

und weder erdig noch sandig sein, damit Robomow nicht wegrutscht oder stecken bleibt.

 Der Weg zwischen Fläche und Station sollte frei von Hindernissen und Gegenständen

sein.

Harter Boden ohne Hindernisse,

so dass Robomow darauf fahren

kann, ohne zu rutschen.

Extern installierte Ladestation

 Der Engpass zwischen Station und Fläche sollte mit einem Dreieck beginnen, um die Chance zu

 Das Abstandsmaß für den Engpass zur Ladestation

 Die Station sollte auf der rechten Seite des Enpasses

 Die Station sollte mindestens 25cm

Bild 1.8 –

erhöhen, dass Robomow den Weg zur Station nicht befährt, während er die Fläche mäht (Scan); ein Beispiel für das Dreieck sehen Sie in Bild 1.9.

beträgt 26cm (RoboRuler Innenmaß).

installiert werden (vom Rasen aus). WICHTIG: da die Kabel sehr eng zusammen liegen, können Sie die Drahtsensoren im Robomow beeinflussen. Deshalb sollte die Ladestation nicht unbedingt mittig auf dem Draht installiert sein. Verwenden Sie ggf. eine der äußeren Markierungen an der Station. Verschieben Sie die Station also um 10-20 cm nach rechts.

vor dem Ende des externen Engpasses aufgestellt werden, damit Robomow leicht in die Station hinein und aus ihr heraus fahren kann.

Rasennägel

Ebener Druchgang zwischen dem

Rasen und dem angrenzenden

Bereich, ohne Höhenunterschiede

RoboRuler

40 cm Breite - der lange

Teil des RoboRulers

Ladestation

Abbildung 1.9 –

Einstellung der

Dreiecke für die

externe Einrichtung

der Ladestation

Lawn

Rasen

26cm (10in) width - the

26 cm Breite - der kurze

distance of the RoboRule

Teil des RoboRulers

short

Rasen

Lawn

Die Ladestation wird platziert mit

Base Station is placed with a right

einem Versatz nach rechts um

shift of 10-20cm (4-8“)

10-20cm (nicht in Überein-

(not aligned with the wire)

stimmung mit dem Kabel)

Es wird empfohlen, den Draht

Recommended to continue

nach der Ladestation mind.

the wire for at least 25cm

25cm gerade fortzusetzen

(10”) after the Base Station

26cm

26cm /10“

(

Robomow City 110 & Base Station User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
