Roblin MISTRAL 800 User Manual

MISTRAL 800

NOTICE D’UTILISA TION ET D’INSTALLATION

DIRECTIONS FOR USE AND INSTRUCTIONS FOR INSTALLATION

GEBRAUCHS- UND MONTAGEANWEISUNG

LIBRETTO DI ISTRUZIONI

INSTRUCCIONES DE UTILIZACION E INSTALACION

GEBRUIKS- EN MONTAGEHANDLEIDING

F SOMMAIRE

GB CONTENTS

RACCORDEMENT ÉLECTRIQUE
CONSEILS D’INSTALLATIONS
POSE DE L’APPAREIL
CONSEILS D’UTILISATIONS
ENTRETIEN
GARANTIE ET SERVICE APRÈS-VENTE
REMARQUES

D INHALT

NETZANSCHLUSS
MONTAGEHILFEN
MONTAGE DES GERÄTES
NUTZUNG
WARTUNG UND REINIGUNG
GARANTIE UND KUNDENDIENST
WICHTIGE HINVEISE

ELECTRICAL WIRING
INSTALLATION ADVICE
FITTING THE APPLIANCE
USEFUL HINTS
MAINTENANCE
GUARANTEE AND AFTER-SALES-SERVICES
REMARKS

I CONTENUTI

COLLEGAMENTO ELETTRICO
CONSIGLI DI INSTALLAZIONE
POSA DELL’ APPARECCHIO
CONSICLI DI UTILIZZO
MANUTENZIONE
GARANZIA ED ASSISTENZA TECNICA
NOTE

E SUMARIO

CONEXION ELECTRICA
CONSEJOS DE INSTALACION
INSTALACION DEL APARATO
CONSEJOS DE UTILIZACION
MANTENIMIENTO
GARANTIA Y ASSISTENCIA TECNICA
NOTA

NL INHOUD

ELECTRISCHE BEDRADING
MONTAGE AANWIJZING
AANSLUITEN VAN HET APPARAAT
GEBRUIKSADVIES
ONDERHOUD
AFTER SALES SERVICE
OPMERKINGEN

F

Nous vous remercions de la confiance que vous nous avez accordée en choisissant un appareil de la
gamme ROBLIN.
Celui-ci a fait l’objet de toute notre attention dans sa conception et sa réalisation.
Afin qu’il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui
vous expliquera comment l’installer, l’utiliser et l’entretenir dans les meilleures conditions.
La présente notice d’emploi vaut pour plusieurs versions de l’appareil. Elle peut contenir des descriptions
d’accessoires ne figurant pas dans votre appareil.
Avec ce kit, il est possible d’installer à distance le moteur de la hotte à l’intérieur de l’habitation. L’installation
devra être effectuée par un personnel qualifié en accord avec les directives réglementaires édictées par les
services compétents en matière de renouvellement d’air. Le fabricant ne pourra être tenu pour responsable
des dégâts résultant d’une installation incorrecte ou de sa non-conformité.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d’un cordon d’alimentation de type HO5VVF 3 x 0,75 mm² comportant une
fiche normalisée 10/16

Mode de protection : classe I.
Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à

l’intérieur de la hotte

• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec
une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit
pas être interrompu par cet interrupteur.

2 CONSEILS D’INSTALLATION.

A avec système de mise à la terre.

Tension d’alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.

• Respecter le diamètre de sortie de l’appareil : la hotte ne
conduit de ventilation mécanique contrôlée (V.M.C.).

• Lorsqu’on évacue l’air vicié dans un conduit d’évacuation, veiller à ce que celui-ci ne soit pas déjà
exploité à véhiculer des gaz ou fumées provenant d’appareils alimentés par une énergie autre qu’élec­trique.

• Positionner le
gaine, afin de réduire au maximum les pertes de charges.

• Dans tous les cas d’installation, veiller au bon renouvellement d’air de la cuisine. Penser à ef­fectuer

une

d’évacuation, afin de ne pas mettre la cuisine en dépression.

• Prévoir une aération suffisante lorsqu’un appareil de cuisson ou autre utilise simultanément l’air
ambiant de la pièce où est installée la hotte.

• La dépression
gaz de combustion.

• L’appareil doit être positionné de telle façon que la fi

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités
psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la
connaissance de ce type d’appareils, à moins d’être sous le contrôle et la formation de personnes res­ponsables de leur sécurité.

Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.

plan de cuisson au plus près de l’évacuation et éviter la formation de coudes sur la

ou

des entrées d’air par une grille de section égale ou supérieure au diamètre du tuyau

maximum crée dans la pièce doit être inférieur à 0.04 mbar, ce qui évite un retour de

doit en aucun cas être raccordée à un

che d’alimentation soit accessible.

1

2

F

3 POSE DE L’APPAREIL.

Montage et raccordement doivent être réalisés par un installateur* qualifié.

Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et

(*)
tout recours en cas d’accident.

Attention: prendre bien soin d’employer les chevilles adaptées au support, se renseigner au près
des fabricants, ef
cas d’accrochage défectueux dû au perçage et chevillage.

fectuer un scellement si nécessaire. La société décline toute responsabilité en

Le Groupe pour Aspiration Extérieure Murale est destiné à être installé à l’extérieur, mais ne doit
pas être installé à l’intérieur

Pour obtenir une installation effi
distance entre la sortie de la hotte et le moteur Mistral de 3 à 6 mètres.

a)Définir l’endroit de pose de l’appareil, en fonction de l’emplacement de la hotte.

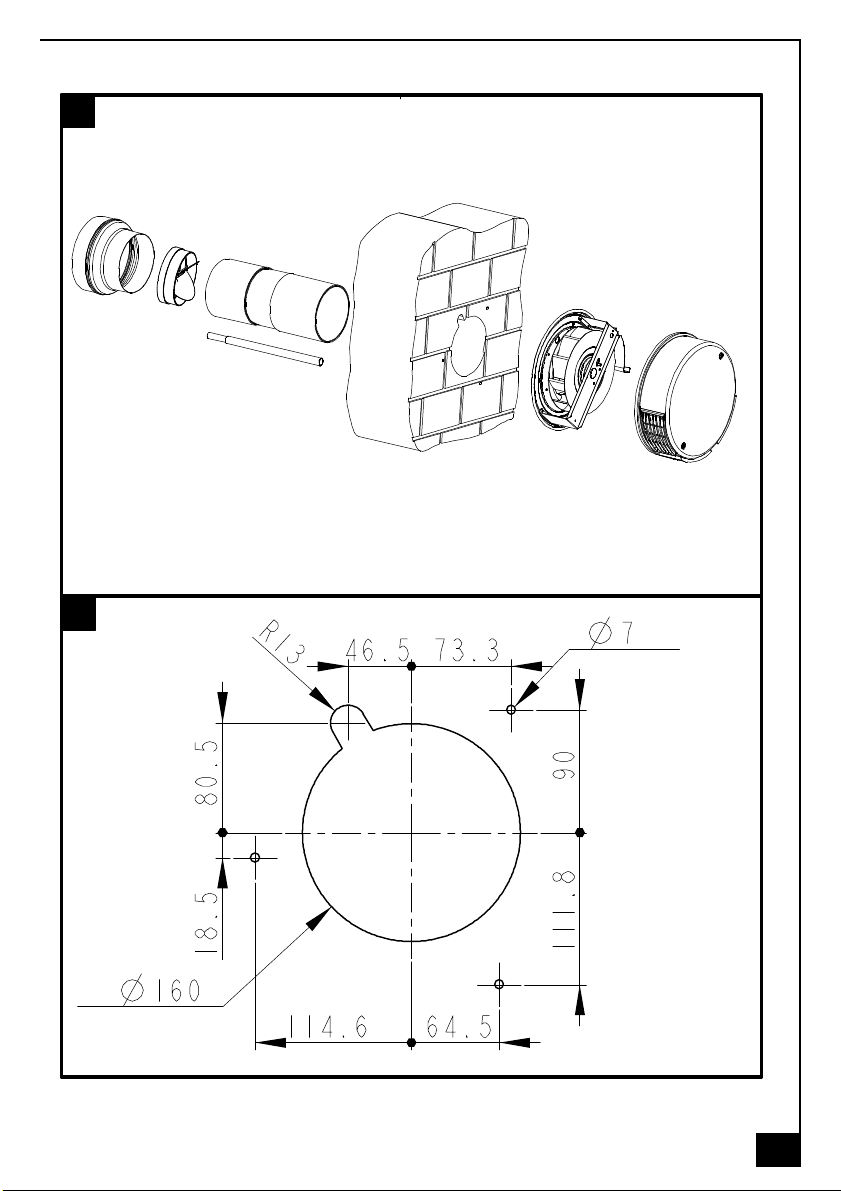

b)Percer le mur à l’endroit de la pose suivant la figure n° 2.

c)Dévisser les 2 écrous borgnes du couvercle de l’appareil et enlever celui-ci .

d)Emboiter l’élément de longueur 300 mm du fourreau télescopique sur la buse de l’appareil.

e)Passer le cordon d’alimentation dans le tube télescopique Ø 20 mm.

f)Positionner l’appareil au mur et l’orienter de façon que les grilles se présentent vers le bas.

g)A l’aide des vis inox et des chevilles fournies, fixer l’appareil au mur.

h)Remettre en place le couvercle de l’appareil, et visser les 2 écrous borgnes.

i)Sceller le fourreau télescopique, du coté intérieur.j)Effectuer le raccordement du tuyau flexible Ø 200
sur la sortie du capteur , ainsi que sur le fourreaudu Groupe pour Aspiration Extérieure. Ne pas réduire
ce diamètre et minimiser la longueurnombre de coudes, afin de garantir le bon écoulement du flux d’air.

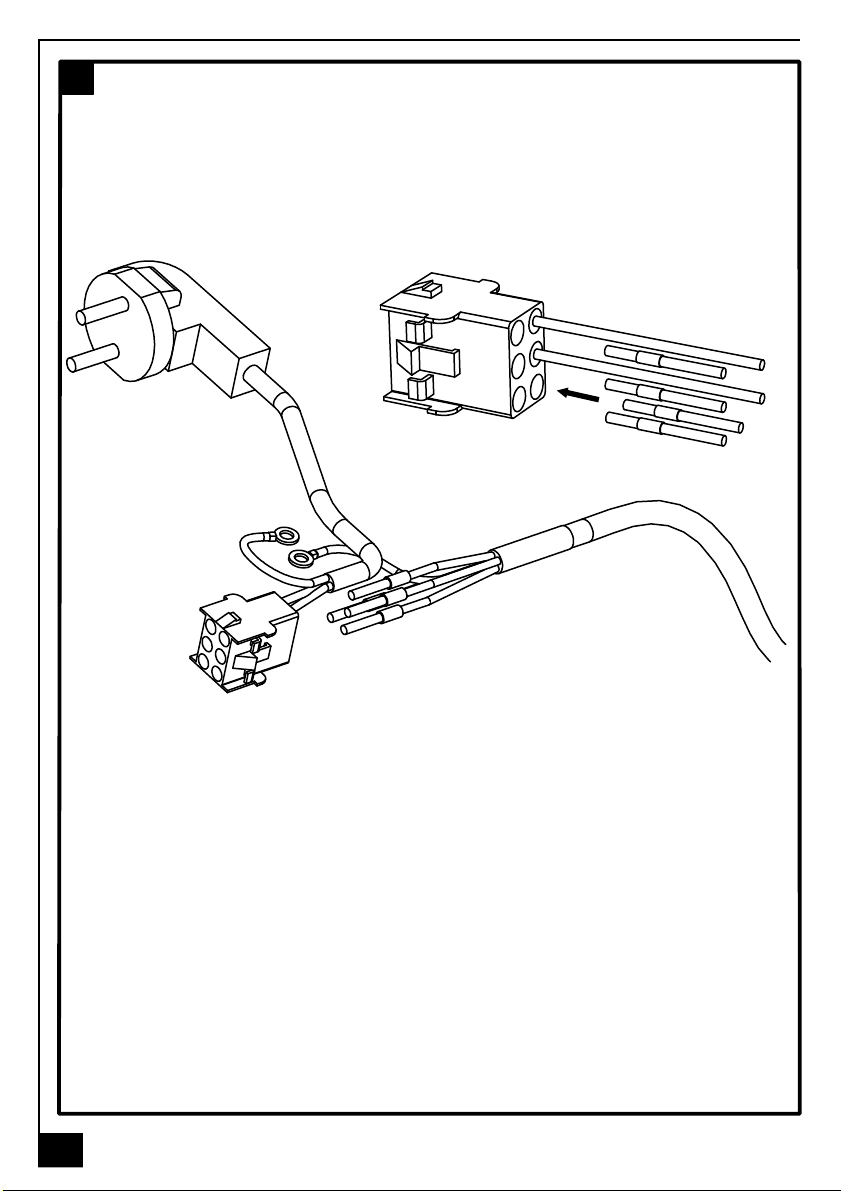

k)Raccorder le cordon d’alimentation du Groupe pour Aspiration Extérieure Murale sur le connecteur 6
voies fourni, en respectant la figure n° 3.

l)Connecter électriquement la fiche du cordon du Groupe pour Aspiration Extérieure Murale sur lecap­teur ou la hotte sans moteur.

.

cace et un bon confort acoustique, il convient de prévoir une

4 CONSEILS D’UTILISATION.

• Pour obtenir une efficacité maximum d’absorption des fumées ou des vapeurs, faire fonctionner
l’appareil 5 minutes
pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et
friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.

• IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L’APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.

• Les fritures nécessitent une surveillance permanente, l’huile surchauffée pouvant s’enflammer.

environ avant et après la cuisson des aliments; La première vitesse est conseillée

F

5 ENTRETIEN.

Déconnecter le câble d’alimentation pour toute intervention électrique.

’appareil

L
nement et rendement de l’appareil dans le temps.

• Nettoyage des filtres métalliques.

Il est
gent
normale).

• Carrosserie.

Nettoyer régulièrement celle-ci en utilisant d
humide. N’utilisez jamais d’éponges ou de chif
N’introduisez aucun objet, ni les mains dans l’ouverture servant à l’évacuation de l’air

•

Vérifier tous les 6 mois le bon écoulement de l’air vicié.
Observer les prescriptions réglementaires locales concernant l’évacuation de l’air vicié.

•

vant toute intervention sur l’appareil, mettre l’interrupteur d’allumage des lampes en position éteinte.

A

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe

6 GARANTIE ET SERVICE APRÈS-VENTE.

• En cas d’anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l’appareil et son
raccordement.

• Dans le
que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.

• Débrancher complètement l’appareil.

• Exigez
peut compromettre la sécurité de l’appareil.

•

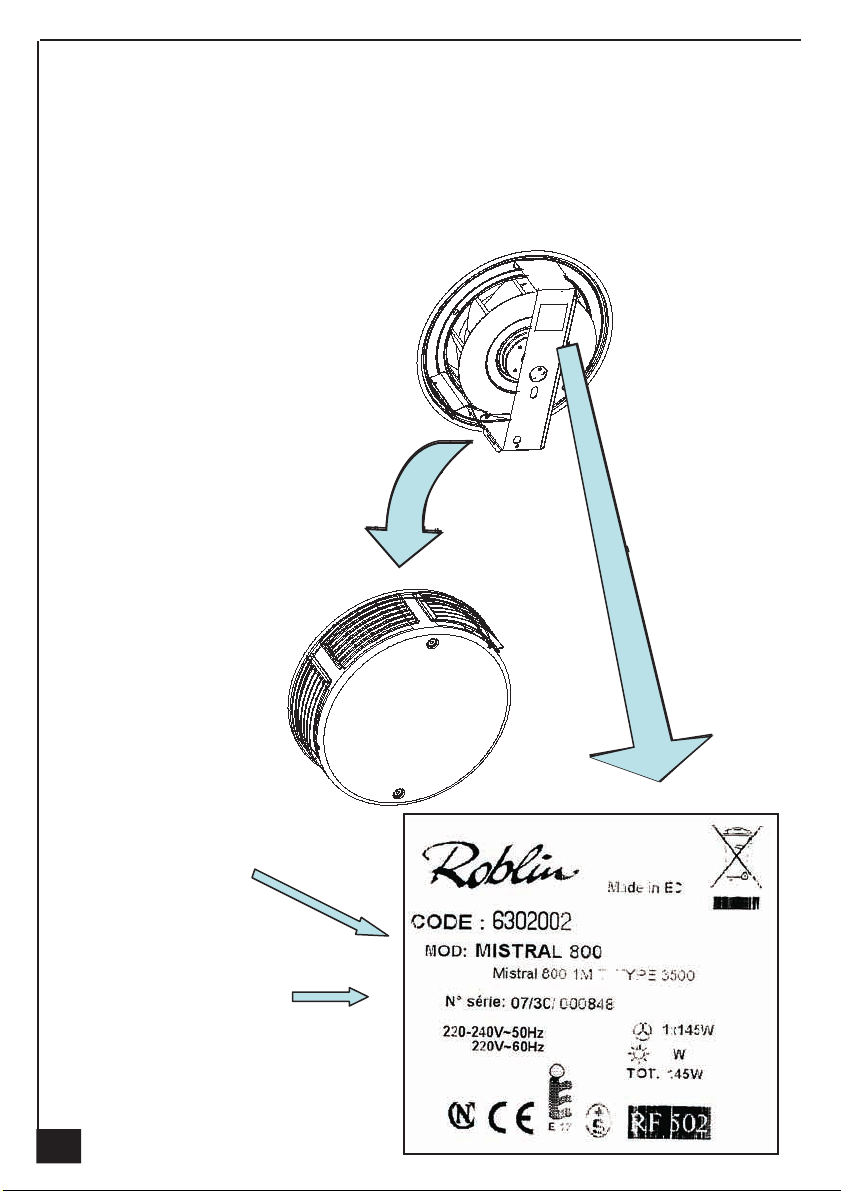

signalétique située à l’intérieur de la hotte.

• Seule la facture d’achat de l’appareil fera foi pour l’application de la garantie contractuelle.
Cette garantie ne couvre pas les consommables comme :

- L

été conçu pour faciliter au maximum les opérations d’entretien, synonyme de bon fonction-

a

indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un déter-

à

liquide

Conduit d’évacuation.

Éclairage.

Lors

l’eau tiède et rinçage) ou au lave- vaisselle (tous les deux mois environ pour une utilisation

es produits détergents, non abrasifs et une éponge légèrement

fons trempés

.

cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé

toujours l’utilisation de pièces de rechange d’origine. La non observation de cette prescription

de

la commande de pièces détachées, rappeler le numéro de l’appareil inscrit sur la plaque

’éclairage : lampes incandescentes, halogènes ...

- Les filtres.

7 REMARQUES.

Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la

urité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique

séc
et 93/68 relative au marquage CE.

Lorsque ce symbole d’une poubelle à roue barrée est attaché à un produit, cela signifie que le
produit est couvert par la Directive Européenne 2002/96/EC. Votre produit est conçu et fabriqué avec
des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.
Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez
agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels.
Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre
l’environnement et la santé humaine.

3

4

GB

Thank you for buying a ROBLIN product which has been manufactured to the highest quality standards
to meet your requirements.
We recommend you carefully read this booklet in which you will find instructions for installation, hints for
use and maintenance.
The Instructions for Use apply to several versions of this appliance. Accordingly, you may find descrip­tions of individual features that do not apply to your specific appliance.
With this kit it is possible to place the blower of the kitchen hood to a remote position inside the house.
Installation of the kit must be carried out by qualified staff, following all the rules given by the relevant
authorities concerning the exhaust air ducting. The manufacturer will not be liable for any damages
resulting from incorrect or from improper installation.

1 ELECTRICAL

• This cooker hood is fitted with a 3-core mains cable with a standard 10/16A earthed plug.

•

Alternatively

minimum contact gap on each pole.

• Before connecting to the mains supply ensure that the mains voltage corresponds to the voltage on
the rating plate inside the cooker hood.

• Technical Specification: Voltage 220-240 V, single phase ~ 50 Hz / 220 V - 60Hz.

2 INSTALLATION ADVICE

• It is a possible fire risk if the hood is not sited as recommended.

• To ensure the best results, the cooking fumes should be able to rise naturally towards the inlet grilles
on the underside of the cooker hood and the cooker hood should be positioned away from doors and
windows, which will create turbulence.

Ducting

•

•

the room where the hood is to be used contains a fuel-burning appliance such as a central heating

If

boiler then its flue must be of the room sealed or balanced flue type.

• If other types of flue or appliances are fitted ensure that there is an adequate supply of fresh air to
the room. Ensure the kitchen is fitted with an airbrick, which should have a cross-sectional measurement
equivalent to the diameter of the ducting being fitted, if not larger.

• The ducting system for this cooker hood must not be connected to any existing ventilation system,
which is being used for any other purposes or to a mechanically controlled ventilation ducting.

The ducting used must be made from fire retardant materials and the correct diameter must be used,

•
as incorrect sized ducting will affect the performance of this cooker hood.

• When the cooker hood is used in conjunction with other appliances supplied with energy other than
electricity, the negative pressure in the room must not exceed 0.04 mbar to prevent the fumes from
combustion being drawn back into the room.

The appliance is for domestic use only and should not be operated by children or people who are

•
infirm without supervision.

• This appliance must be positioned so that the wall socket is accessible.

• This appliance is not intended for use by persons (including children) with reduced physical, sensory
or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.

3 FITTING

Any permanent electrical installation must comply with the latest regulations concerning this type of instal­lation and a qualified electrician must carry out the work. Non-compliance could cause serious accidents
or injury and would deem the manufacturers guarantee null and void.

the

hood can be connected to the mains supply via a double-pole switch having 3mm

GB

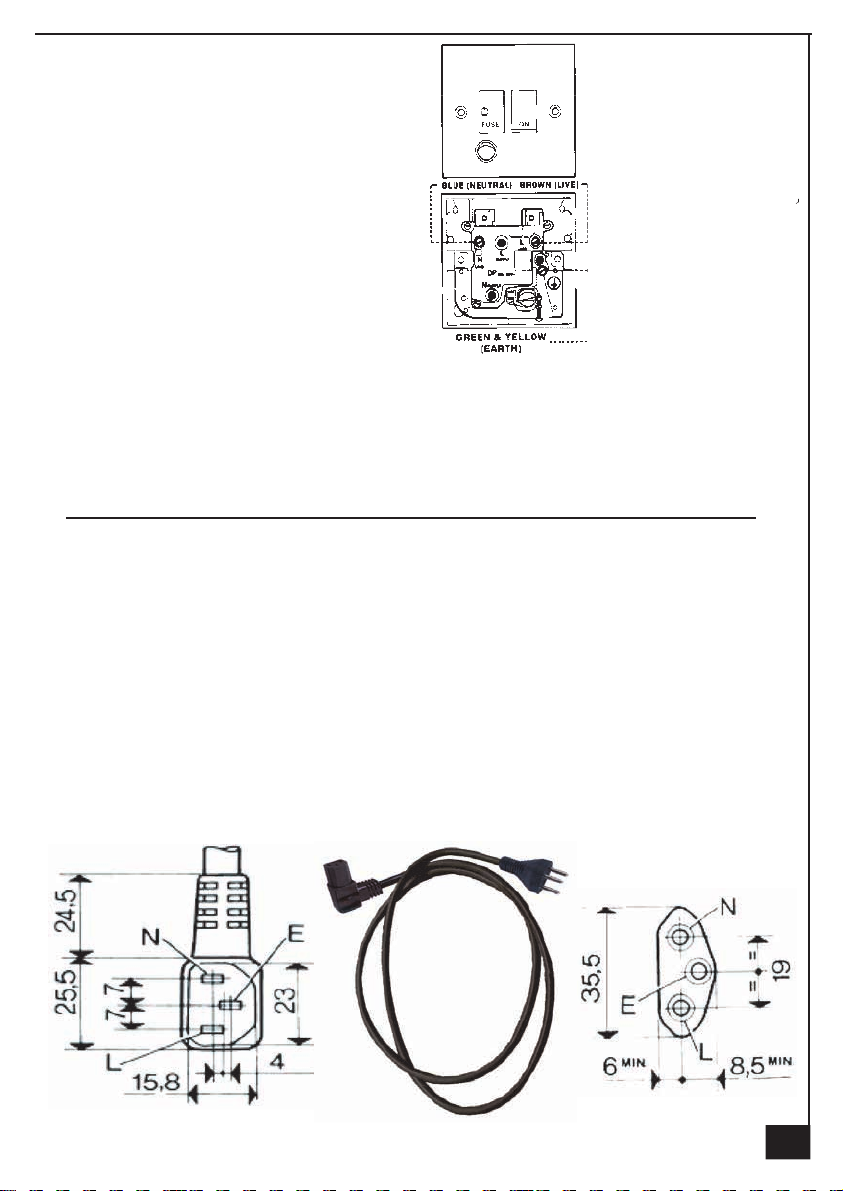

IMPORTANT - The wires in this mains lead are coloured in accordance with the following code :
green / yellow : earth blue : neutral brown : live

As the colours of the wires in the mains lead of this appliance may not correspond with the coloured
markings identifying the terminals in your plug, proceed as follows.

- The wire
marked with the letter E or by the earth symbol or coloured green or green and yellow.

- The wire which is coloured blue must be connected to the terminal which is marked with the letter N
or coloured black.

- The wire which is coloured brown must be connected to the terminal which is marked with the letter

L or coloured red.

ATTENTION: Do not forget to use adequate plugs to the support brackets. Enquire after the manu­facturers. Do an embedding if necessary. The manufacturer accepts no responsibility in case of a
faulty hanging due to the drilling and the setting up of plugs.

The Outside Wall Aspiration has to be fitted outside, but it must under no circumstances be fitted
inside.

To achieve efficient installation and low level of noise, it is convenient to provide a distance from
3 to 6 meters between hood outlet and mistral motor.

a)Define the place of the appliance according to position of the hood or of the capteur.

b)Pierce a hole in the wall at the place where the appliance is to be positioned according to figure n°2.

c)Unscrew the 2 hex domed nuts of the appliance cover and remove it

d)Fit the element 300 mm long of the telescopic sleeve onto the appliance flange

which is coloured green and yellow must be connected to the terminal in the plug which is

e)Bring the power cord through into the telescopic tube Ø 20 mm.

f)Position the appliance in the wall and orient it so that the gratings present themselves to the low.

g)Attach the appliance on the wall using stainless-steel screws and dowels.

h)Put the cover of the appliance bock in place and screw the 2 hex domed nuts.

i)Seal the telescopic sleeve froon inside.

j)Connect up the flexible tube diameter 200 mm to outlet of the capteur and to the sleeve of the appliance
for Outside Wall Aspiration. Comply with this diameter and number of bends to the minimum, so as to
ensure good air flow.

k)Connect up the power cord of the appliance for Outside Wall Aspiration on the 6 - way connectorby
observing figure n° 3.

l)Connect the electrical plug of the cord of the appliance for Outside Wall Aspiration on the capteur
oron the cooher hood without motor.

4 USEFUL HINTS

• To obtain the best performance we recommend you to switch ‘ON’ the cooker hood a few minutes (in

the boost setting)
after finishing.

• IMPORTANT: NEVER DO FLAMBÉ COOKING UNDER THIS COOKER HOOD

before you start cooking and you should leave it running for approximately 15 minutes

5

6

GB

• Do not leave frying pans unattended during use as over-heated fat and oil might catch fire.

• Do not leave naked flames under this cooker hood.

• Switch ‘OFF’ the electric and gas before removing pots and pans.

• Ensure heating areas on your hotplate are covered with pots and pans when using the hotplate

and cooker hood simultaneously

MAINTENANCE

5

Before carrying out any maintenance or cleaning isolate the cooker hood from the mains supply.
The cooker hood must be kept clean; a build up of fat or grease may cause a fire hazard.

Casing

•

ipe

the cooker hood frequently with a clean cloth, which has been immersed in warm water contain-

W

ing a mild detergent and wrung out.

• Never use excessive amounts of water when cleaning particularly around the control panel.

• Never use scouring pads or abrasive cleaners.

• Always wear protective gloves when cleaning the cooker hood.

Metal Grease Filters : The metal grease filters absorb grease and dust during cooking in order to keep
clean the cooker hood inside. The grease filters should be cleaned once a month or more frequently if
the hood is used for more than 3 hours per day.

To remove and replace the metal grease filters

• Remove the metal grease filters one at a time by releasing the catches on the filters; the filters can

now be removed.

•

The metal grease fi

•

Allow to dry before replacing.

Active Charcoal Filter : The charcoal filter cannot be cleaned. The filter should be replaced at least
every three months or more frequently if the hood is used for more than three hours per day.

To remove and replace the filter

• Remove the metal grease filters.

• Press against the two retaining clips, which hold the charcoal filter in place and this will allow the filter

to drop down and be removed.

•

Clean the surrounding area and metal grease fi

•

Insert the replacement filter and ensure the two retaining clips are correctly located.

• Replace the metal grease filters.

Extraction tube : Check every 6 months that the dirty air is being extracted correctly. Comply with local
rules and regulations with regard to the extraction of ventilated air.

Lighting : If the lamp fails to function check to ensure it is fitted correctly into the holder. If lamp failure

has occurred then it should be replaced with identical replacement.

Do not replace with any other type of lamp and do not fi

lters should be washed, by hand, in mild soapy water or in a dishwasher.

.

lters as directed above.

t a lamp with a higher rating.

GUARANTEE

6

• In the event of any malfunction or anomaly, notify your fitter who will have to check the ap-

pliance and its connection.

• In

the event of damage to the mains supply cable, this can only be replaced by at approved repair
centre appointed by the manufacturer who will have the required tools and equipment to carry out any
repairs properly. Repairs carried out by other persons will invalidate the guarantee.

• Use only genuine spare parts. Should these warnings fail to be observed it could affect the safety of
your cooker hood.

• When ordering spare parts quote the model number and serial number written on the rating plate,
which is found on the casing behind the grease filters inside the hood.

AND AFTER SALES SERVICE

GB

• Proof of purchase will be required when requesting service. Therefore, please have your receipt
available when requesting service as this constitutes the date from which your guarantee commenced.

This Guarantee does not cover :

- Damage or calls resulting from transportation, improper use or neglect, the replacement of any light
bulbs or filters or removable parts of glass or plastic.
These items are considered to be consumable under the terms of this guarantee.

7 REMARKS

This appliance complies with European regulations on low voltages Directive 2006/95/CE on electrical
safety, and
ibility and Directive 93/68 on EC marking.

When this crossed-out wheeled bin symbol is attached to a product it means the product is cov­ered by the European directive 2002/96/EC.Your product is designed and manufactured with high quality
materials and components, which can be recycled and reused.Please inform yourself about the local
separate collection system for electrical and electronic product. Please act according to your local rules
and do not dispose of your old products with your normal household waste. The correct disposal of your
old product will help prevent potential negative consequences for the environment and human health.

with the following European regulations: Directive 2004/108/CE on electromagnetic compat-

7

8

D

Wir gratulieren Ihnen für das Vertrauen, welches Sie uns mit dem Kauf dieses ROBLIN-Produktes ent­gegengebracht haben.

Dieses Gerät wurde nach dem neuesten Stand der Technik entwickelt und mit grösster Sorgfalt herge­stellt.

Um

eine problemlose und sichere Montage zu ermöglichen und die volle Zufriedenheit bei der Benutzung
dieser Dunstesse zu erhalten, empfehlen wir Ihnen dringenst, sowohl die Montageanweisung sorgfältig
zu beachten und die Gebrauchs-und Wartungshinweise aufmerksam zu lesen und anzuwenden.

Bitte bewahren Sie diese Broschüre sorgfältig auf.
Diese

Gebrauchsanleitung

tungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.
Es ist

möglich mit diesem Set, den Motor endfern von der Haube in der Wohnung unterzubringen. Die
Einrichtung wird von einem Qualifizierten Installateur gemacht, im Einverständnis mit den ordnungs­gemäßen verfügten Direktiven
Schlechte Benützung wird den Fabrikant nicht Verantwortlich sein.

1 NETZANSCHLUSS

• Die Dunstabzugshaube ist mit einer Anschlussleitung der Art HO5VVF 3 x 0,75 mm2, die
einen Schutzstecker 10 / 16 A enthält, ausgestattet. Das entspricht Schutzklasse 1.

Nennspannung : 220 - 240 V - W

• Es ist sicherzustellen, daß die Netzspannung den angegebenen Anschlusswerten auf dem
Typenschild im Inneren der Dunstesse entspricht.

• Beim Anschluss der Dunstesse an das Wechselstromnetz ist ein zweipoliger Schalter mit
einem Öffnungsweg von wenigstens 3 mm für jeden Pol zwischenzuschalten.

2 MONTAGEHILFEN

gilt

für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstat-

im Gebiet Luft-Erneuerung. In falls einer falsche Einrichtung oder einer

echselstrom : 50 Hz / 220 V - 60 Hz.

• Der Aussendurchmesser am Gebläseabgang des Gerätes ist für die Wahl des Abluft­Rohrsystems
Unterdruck angeschlossen werden. Die Abluft darf nicht in einen Schornstein geleitet werden, der
für die Abgase von Koch- oder Heizgeräten, (Kohle-, Öl-, oder Gas-Öfen / -Herde) benutzt wird.

• Die Kochstelle (und damit auch die Dunstesse) unbedingt so planen und installieren, daß
möglichst kurze Wege für eventuelle Abluft-Rohrleitungen erreicht werden. So wenig Umlenkungen
[90°-Bögen] wie möglich vorsehen ! Keine Querschnittsverengungen vornehmen !

• Für eine ausreichende Belüftung zur Gewährleistung des Luftaustausches in der Küche
ist zu sorgen. Nötigenfalls ist an einer Aussenwand eine entsprechende Öffnung anzubringen,
die die Frischluftzufuhr gewährleistet.

• Sorgen Sie für eine ausreichende Zuluft, wenn z.B. ein gasbetriebenes Koch-oder ande­res Gerät die Luft des Raumes, in dem die Dunstesse eingebaut ist, gleichzeitig verwendet. Ein
gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstesse und Feuerstätte
im Raum ein Unterdruck von höchstens 0.04 mbar erreicht wird und ein Rücksaugen der Feuer­stättenabgase vermieden wird.
Das Gerät muß so installiert werden, daß der Geräte-Stecker leicht erreichbar ist.

• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen,
sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse
benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt
und beim Gebrauch des Geräts angeleitet werden.
Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall
mit dem Gerät spielen.

3 MONTAGE DES GERÄTES

Montage und Anschluss müssen von einem qualifizierten Installateur* durchgeführt werden.

zu berücksichtigen

: Die Dunstesse darf keinesfalls an eine Entlüftungsleitung mit

(*) Wenn diese Bedingung nicht eingehalten wird, wird die Garantie des Herstellers, sowie jeder
Anspruch im Falle eines Unfalles aufgehoben.

Achtung ! Bitte beachten Sie bei der Montage das Gewicht der kompletten Dunstesse. Die Tragfä­higkeit der Decke oder alternativ der Trägerplatte für diese Zugbelastung muss vor der Montage
geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs-oder Stabilisie­rungselementen hergestellt werden. Kann eine hinreichende Tragfähigkeit nicht sichergestellt
werden, ist von einer Montage abzusehen.

Das Gerät für Außenwandabsaugung ist bestimmt, draußen eingebaut zu werden aber es dürft­keinesfalls innen eingebaut werden.

Um eine optimale Montage und einen guten Geräuschkomfort zu erzielen, einen Abstand von 3
bis 6 Meter zwischen den Gerätsausgang und dem Eintrittöfnung des Ferneinbaugeräts «Mistral»
vorzusehen.

a)Die Stelle, da wo die Aufstellung des Gerätes staffinden wird, gemaß dem Platz der Dunstabzugshau­be oder dem Capteur bestimmen.
b)Die Wand nach Bild n°2 anbohren, da wo die Aufstellung stattfinden wird.
c)Die 2 Hutmuttern auf den Deckel des Gerätes ausschrauben und diesen Deckel entfernen.
d)Den Teil: Lange 300 mm der Teleskopscheide auf den Flansch des Gerätes einfügen.
e)Die Anschlußleitung mit dem Teleskoprohr Ø 20 mm anschliessen.
f)Das Gerät an der Wand positionieren und es so einstellen, daß die Gitter abwärts sich befinden
g)Das Gerät an der Wand mit den geliefernten inox Schrauben und Dübel Festschrauben.
h)Den Deckel des Gerätes wieder einbauen und die 2 Hutmuttern anschrauben.
i)Die Teleskopscheide von der inneren Seite versiegeln.
j)Das biegsame Rohr Durchmesser 200 auf die Außenöffnung der Capteur und auf die Schleide des­Gerätes für Außenwandabsau-gung anschliessen. Dies Durch-messer nicht vermindern. DieLänge und
die anzahl der Bogen sollen so klein wie möglich sein, um den guten Abfluß der Luftsicherzustellen.
k)Die Anschlußleitung des gerätes für Außenwandabsaugung auf den geliefernten 6-poligen Steckeran­schliessen. Das Bild n° 3 ist zu berücksichtigen.
l)Den elektrischen Stecker des Kabels des Gerätes für Außenwandabsaugung auf den Capteur oderauf
die Dunstazuhaube ohne Motor anschließen.

D

4 NUTZUNG

• Um ein optimales Absaugen der Dunstschwaden zu erzielen, wird empfohlen, das Gerät
vor dem Kochen einzuschalten und nach dem Kochen noch einige Zeit nachlaufen zu lassen. Für
die Speisen, die wenig Dunst entwickeln, verwenden Sie vorzugsweise eine niedere Geschwin­digkeit.

• WICHTIG : NIEMALS UNTER DEM GERÄT FLAMBIEREN.
Niemals eine grosse Koch-Flamme bei eingeschalteter Dunstesse unbedeckt lassen.
Wenn der Topf entfernt wird, ist die Koch-Flamme abzuschalten oder für einen kurzen Zeitraum
auf kleinste Stellung zu drehen, dennoch aber unbedingt im Auge zu behalten.
Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamtem Betriebs­dauer zu beaufsichtigen: Überhitztes Öl kann sich entzünden und die Haube in Brand setzen.

5 WARTUNG UND REINIGUNG

Vor jedem Eingriff im Gerät immer den Netzstecker ziehen, oder die Sicherung herausdrehen bzw. die
Stromzufuhr unterbrechen.
Bei der Entwicklung des Gerätes wurde besonders die Wartungsfreundlichkeit berücksichtigt.

9

10

D

• Herausnehmen des Metallfilters :

Es ist unerlässlich, diese Filter REGELMÄSSIG falls notwendig auch in kurzen Intervallen, mit der Hand
(lauwarmes Wasser mit Waschmittel und Nachspülen) oder in der Geschirrspülmaschine zu REINIGEN.
Diese Massnahmen vermindern die Brandgefahr (starke Fettrückstände sind leicht brennbar).

• Gehäuse:

Keine
Reinigungsmittel und leicht feuchte Tücher verwendet werden. Keine Gegenstände in die Luftaustritts­öf

fnung stecken. Nicht in die Luftaustrittsöffnung greifen.

• Abluftleitung:

Kontrollieren Sie von Zeit zu Zeit, dasss der Luftkanal nicht verstopft ist. Diese Prüfung muss halbjährlich
durchgeführt werden. Die behördlichen Anforderungen, für die Ableitung der Abluft sind zu berücksich­tigen.

• Beleuchtung:

Bei Leuchtmittel-W
Die Art des Leuchtmittels nicht wechseln. Leistung nicht überschreiten.

6 GARANTIE UND KUNDENDIENST

• Bei Ausfall des Gerätes benachrichtigen Sie Ihren Händler, der den Werkskundendienst
informieren wird.

nassen

Tücher

für die Reinigung der Oberflächen der Dunstesse verwenden. Es sollen nur milde

echsel in jedem Fall den Schalter der Beleuchtung ausschalten.

•

•
Außerdem erlischt die Garantie.

• Bei der Bestellung von Ersatzteilen geben Sie bitte Nummer und Typ des Gerätes, die
Sie auf dem Typenschild finden, das sich im Gehäuse hinter den Fettfiltern befindet, an.

• Für die Anwendung der vertraglichen Garantie wird nur die Rechnung des Gerätes
verbindlich anerkannt. Von der Garantieleistung ausgenommen sind:

- Die Beleuchtung : Klassik - und Halogenbeleuchtung

- Die Filter (Filter sind als Verbrauchsgüter anzusehen).

7 WICHTIGE HINWEISE

Dieses Gerät entspricht den europäischen Niederspannungsrichtlinien 2006/95/EWG zur elektri­schen Sicherheit, den europäischen Richtlinien 2004108/EWG zur elektromagnetischen Verträg­lichkeit und den Richtlinien 93/68/EWG zur CE Kennzeichnung.

Das Symbol
dukt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das
Recycling von elektrischen oder elektronischen Geräten abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses Produktes schützen Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer kommunalen Behörde,
den örtlichen Müllentsorgungsunternehmen oder von Ihrem Fachhändler.

Stets nur Original-Ersatzteile verwenden.
W

ird dies nicht berücksichtigt, kann die Sicherheit des Gerätes beeinträchtigt werden.

auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Pro-

La ringraziamo per la fiducia accordataci nell’aver scelto un prodotto della gamma ROBLIN.
Questo apparecchio è stato studiato e realizzato con la massima cura, secondo i più alti criteri di

qualità.
Le

raccomandiamo di leggere attentamente questo opuscolo, nel quale troverà le istruzioni per
installare, utilizzare e conservare al meglio il suo apparecchio ed ottenere dal suo acquisto il massimo
dei benefici.

Questo libretto di istruzioni per l’uso è previsto per più versioni dell’ apparec-chio. É possibile che siano
descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

Questo kit permette lo spostamento dell’aspiratore della cappa in un punto remoto all’interno dell’abitazione.
L’installazione deve essere effettuata da personale specializzato, rispettando tutte le prescrizioni delle
autorità competenti relative allo scarico dell’aria da evacuare. Il produttore declina qualsiasi responsabilità
per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte.

1 COLLEGAMENTO ELETTRICO

• La cappa é dotata di un cavo di alimentazione di tipo HOSVVF 3x 0,75 mm² e comporta una
spina normalizzata 10/16
Protezione : classe 1.
Verificare che la tensione di rete sia identica ai valori indicati sull’etichetta all’interno della cappa.

• Se la cappa é collegata direttamente all’impianto elettrico senza la sua spina, è necessario istallare
prima della cappa un interruttore omnipolare con un’apertura di contatto di 3 mm. senza interrompere
ilfilo della terra (giallo/verde).

2 CONSIGLI DI INSTALLAZIONE

• Rispettare il diametro di uscita dell’apparecchio : la cappa non deve in alcun caso essere collegata
ad un condotto di ventilazione meccanica controllata (V.M.C.).

• Qualora
sia già utilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un’energia diversa da
quella elettrica.

• Posizionare il piano di cottura in corrispondenza della zona di evacuazione della cappa ed evitare
la posa di gomiti che ne potrebbero ridurre la potenza.

• In tutti i casi di istallazione, fare attenzione al ricambio d’aria della cucina. Istallare una o più griglie
d’aerazione di misura uguale o superiore al diametro del tubo di evacuazione per evitare di mettere il
locale in depressione.

• Prevedere un’aerazione sufficiente qualora un apparecchio di cottura o altro utilizzi
simultaneamente l’aria dell’ambiente in cui é situata la cappa. La depressione massima creata nel locale
deve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione.

• L’apparecchio deve essere posizionato in modo che la spina sia accessibile.

• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità
psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non
siano controllati o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza.

I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio.

l’aria viziata fosse scaricata in un condotto d’evacuazione, verificare che quest’ultimo non

A, con sistema di terra .

T

ensione di alimentazione : 220 - 240 V mono - 50 Hz / 220 V - 60 Hz.

I

3 POSA DELL’ APPARECCHIO

Il montaggio ed il collegamento devono essere realizzati da un istallatore qualifi
(*) Il non rispetto di questa condizione provocherà l’annullamento della garanzia del costruttore
e di qualsiasi ricorso i caso di incidente.

Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuare una
sigillatura se
dovuta alla perforazione ed al fissaggio.

necessario.

La società declina ogni responsabilità in caso di agganciatura difettosa

cato*

11

12

I

Il Gruppo per Aspirazione Esterna Murale non deve essere in alcun caso installato all’interno.

Al fine di ottenere un’ installazione efficace ed un buon confort acustico, occorre prevedere una
distanza da 3 a 6 metri fra l’uscita della cappa ed il motore mistral.

a)Definire la zona di posa dell’apparecchio rispetto alla posizione della cappa o del gruppo
d’aspirazione.

b)Forare il muro nel punto di posa (vedi figura N° 2).
c)Svitare i due dadi ciechi del coperchio dell’apparecchio e togliere quest’ultimo .
d)Incastrare l’elemento di 300 mm del tubo telescopico sul collarino dell’apparecchio.
e)Passare il fi
f)Posizionare l’apparecchio sul muro e orientarlo in modo tale che le griglie siano rivolte verso ilbasso.
g)Fissare l’apparecchio al muro con le viti in inox ed i tasselli forniti.
h)Rimettere il coperchio dell’apparecchio e riavvitare i 2 dadi ciechi.
i)Cementare il tubo telescopico, dalla parte interna, lasciandolo sporgere di almeno 30 mm per poter-

locollegare al tubo fl
j)Effettuare il collegamento del tubo fl

picodel Gruppo di Aspirazione Esterna. Non ridurre questo diametro e minimizzare il numero di“ gomiti
” per garantire un passaggio ottimale del flusso dell’aria.

k)Collegare il cavo di alimentazione del Gruppo di
fornito, seguento esattamente le istruzioni indicate nella figura n°3.

l)Inserire la spina del cavo del Gruppo d’Aspirazione Esterna Murale sul il Gruppo aspirante o la cap­pasenza motore.

4 CONSIGLI DI UTILIZZO

lo di alimentazione nel tubo telescopico Ø 20 mm.

essibile.

essibile Ø 200 sull’uscita del gruppo aspirante e sul tubo telesco-

Aspirazione Esterna Murale sul connettore a trefili

• Per ottenere il massimo dell’efficacia per quanto riguarda l’assorbimento dei fumi o del vapore,

tere in funzione l’apparecchio prima e dopo la cottura degli alimenti ; per le preparazioni che producono

met
poco vapore, utilizzare di preferenza le velocità più basse.

• IMPORTANTE : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA.
Non lasciate mai fiamme libere sotto una cappa funzionante. Spegnere la fiamma o ridurla al minimo
per un tempo ridotto e sotto sorveglianza.

• Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l’olio surriscaldato
potrebbe infiammarsi.

5 MANUTENZIONE

Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico.
L’apparecchio é
funzionamento e rendimento nel tempo.

• Pulizia dei filtri metallici.
E’

necessario procedere ad una PULIZIA PERIODICA dei filtri a mano (con un detergente liquido diluito
in acqua tiepida e risciacquo) oppure in lavastoviglie , con una frequenza che dipenderà dall’utilizzo,
per evitare i rischi di incendio.

• Struttura esterna.
Pulire regolarmente la
umida. Non utilizzare mai spugne o panni bagnati.

Non introdurre alcun oggetto e tanto meno le mani nell’apertura d’evacuazione dell’aria.

• Condotto d’evacuazione.
V

erificare ogni 6 mesi la buona evacuazione dell’aria viziata.

stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon

parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeremente

Rispettare le norme nazionali vigenti relative all’evacuazione dell’aria viziata.

• Illuminazione.
Pri

ma di effettuare qualsiasi intervento sull’apparecchio, mettere l’interruttore di accensione delle lampade

in posizione spenta.

Non superare la potenza prescritta e non cambiare tipo di lampada.

6 GARANZIA ED ASSISTENZA TECNICA

I

• In caso di anomalia di funzionamento, avvisare il vostro istallatore il quale dovrà verificare
l’apparecchio ed il
esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede
l’utilizzo di attrezzature apposite.

• Staccare la spina dell’apparecchio.

• Esigete sempre l’utilizzo di pezzi di ricambio originali in quanto il non rispetto di questa prescrizione
potrebbe compromettere la sicurezza dell’apparecchio e metterebbe fine al contratto di garanzia.

• Per ordinare i pezzi di ricambio, indicare il numero dell’apparecchio che si trova sull’etichetta
segnaletica.

•

Solo la fattura d’acquisto farà fede ai fini dell’applicazione della garanzia contrattuale.

Questa garanzia non copre: -

- I filtri.
In quanto sono considerati come materiali di consumo.

7 NOTE

Quest’apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativaalla sicurezza
elettrica e alle
relativa alla marcatura CE.

Quando ad un prodotto è attaccato il simbolo del bidone con le ruote segnato da una croce,
significa che il prodotto è tutelato dalla Directiva Europea 2003/96/EC. Questo prodotto è stato progettato
e fabbricato con materiali e componenti di alta qualità, che posssono esere riciclati e riutilizzati.Si prega di
informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare
le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il correto smaltimento
del prodotto aiuta ad evitare possibili conseguenze negative per la salute dell’ambiente e dell’uomo.

suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovrà essere sostituito

L’illuminazione : lampade ad incandescenza, alogene.

norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68

13

14

E

Le agradecemos la confiancia que nos participan ustedes elegiendo un aparato de la gama ROBLIN
quien fue el objeto de toda nuestra atención en su concepción y realisación.

Para que les de entera satisfacción, les aconsejamos ustedes leer con atención esta noticia que les
explicara ustedes como instalarle, utilisarle y mantenerle en las mejores condiciones.

Esta noticia de instrucciones esta utilizada para varios aparatos. Puede contener descripciones de
accessorios no utilizados en su proprio aparato.

Con este kit, es possible instalar a distancia el motor de la campana al interior de la habitacion. La
instalacion debe ser realisada por un personal califi
decretadas por los servicios competentes conciernando el cambio del aire. El fabricante no puede ser
responsable de los danos resultantes de la no conformidad o de una instalacion incorrecta.

1 CONEXION ELECTRICA

• La campana esta dotada de un cable de alimentación del tipo HOSVVF 3x 0,75 mm² y permite un
cable de conexión normalizada 10/16
Protección : clase 1.
Verificar que la tensión de la red sea idéntica a los valores indicados en la etiqueta que se encuentra
dentro de la campana.

• Si la campana esta conectada directamente a la instalación eléctrica sin su cable de conexión, será
necesario instalar antes que la campana, un interruptor omnipolar con una abertura de contacto de 3
mm. sin interrumpir la toma a tierra (amarillo/verde).

2 CONSEJOS DE INSTALACION

T

ensión de alimentación : 220-240 V mono - 50 Hz / 220 v - 60 Hz.

A, con conexión a tierra.

cado en acuerdo con las directivas reglamentarias

• Respetar el diámetro de salida del aparato : la campana no debe en ningún caso ser instalada a un
conducto de ventilación mecánica controlada (V

• En caso de que el aire viciado fuese conducido por un conducto de evacuación, hay que verificar
que dicho conducto no corresponda a tuberías de evacuación de humos causados por combustión.

• Colocar el plano de cocción teniendo en cuenta la zona de evacuación de la campana, y evitar la
instalación de ángulos que podrían reducir la potencia de la misma.

• En cualquier instalación hay que prestar atención al recambio del aire de la cocina. Instalar uno o
mas rejillas de aireación de medida igual o superior al diámetro del tubo de evacuación para evitar
depresiones en la habitación.

• Si en la cocina se usan tanto la campana como otros aparatos no accionados con energía eléc­trica (por ejemplo aparatos a gas), se debera proceder a una ventilación suficiente del ambiente. La
depresión máxima creada en la habitación debe ser inferior a 0,04 mbar para evitar un retorno del gas
de combustión.

• El aparato debe estar colocado de tal forma que el cable de conexión sea accesible.

• Este aparato no debe ser utilizado por personas (asi como las niños) cuyas capacitades psíquicas,
sensoriales
to de este tipo de aparatos a menos de estar bajo el control y la formación de personas responsables
de ella securidad.

Las niños deben ser cuidados para asegurarse que no juegan con el aparato.

3 INSTALACION DEL APARATO

La instalación y conexión debe ser realizada por un instalador autorizado *.

o mentales estan reducidas, ni por personas que no tienen la experiencia

.M.C.).

o el conocimien-

E

(*) No respetar dicha condición llevara a la anulación de la garantía del fabricante y de todos los
recursos en caso de accidente.

Cuidado : Tener cuida utilizar las clavijas adaptadas al soporte, informarse con los fabricantes,
si es

necesario hacer un sellado. La sociedad abandona toda responsabilidad en caso de fijación

defectuosa debe a la perforación y unión con espigas de madera.

El grupo de Aspiración externa mural no debe ser instalada en ningún caso en el interior.

Para mejorar la instalación y el confort acústico, es necessario prever una distancia de 3 hosta
6 metros entre la salidad de la campana y el motor Mistral.

a)Defi

nir la zona de colocación del aparato respecto a la posición de la campana o grupo de aspiración.
b)Perforar la pared en el punto de colocación (ver figura N° 2).
c)Desatornillar las dos tuercas falsas de la cubierta del aparato y desconectar este ultimo
d)Encastrar el elemento de 300mm del tubo telescopico sobre el collarín del aparato
e)Pasar el cable de alimentación en el tubo telescopico Ø 20 mm.
f)Colocar el aparato sobre el muro y orientarlo de modo tal que las rejillas estén vueltas haciaabajo .
g)Fijar el aparato al muro con los tornillos en inox y los tacos suministrados.
h)Volver a colocar la cubierta del aparato y atornillar las dos tuercas falsas.
i)Unir con cemento el tubo telescopico, de la parte interna, dejándolo sobresalir al menos 30 mm a finde
poderlo conectar al tubo flexible.
j)Efectuar la conexión del tubo flexible Ø 200 sobre la salida del grupo aspirante y sobre el tubotelesco­pico del Grupo de aspiración externa. No reducir dicho diámetro, ni minimizar el numerode “ recodos ”
para garantizar un paso optimo del flujo de aire.
k)Conectar el cable de alimentación del Grupo de Aspiración Externa Mural sobre el conector detres
cables suministrado, siguiendo exactamente las instrucciones indicadas en la figura nº 3.
l)Insertar el cable de conexión del Grupo de Aspiración Externa Mural sobre el Grupo aspirante o
lacampana sin motor.

4 CONSEJOS DE UTILIZACIÓN

• Para obtener una eficacia máxima de aspiración de humos o vapores, ponga en marcha la campana
5 minutos antes
cocciones a fuego lento y para salsas. La segunda para las cocciones más largas, parrilladas y fritos.
La tercera está indicada para las cocciones con una gran emanación de grasa y vapor.

• IMPORTANTE – JAMÁS FLAMBEAR NINGÚN ALIMENTO BAJO LA CAMPANA.

No dejar jamás los fogones prendidos (llama viva) mientras la campana esté encendida.

•

Los fritos necesitan una vigilancia permanente, el aceite recalentado podría producir llama.

5 MANTENIMIENT

Desconectar el cable de alimentación de la campana para proceder a cualquier intervención técnica.

campana

La
sinónimo de buen funcionamiento y rendimiento de la campana en el tiempo.

.

Limpieza de los filtros metálicos

Es indispensable proceder a una LIMPIEZA REGULAR de los filtros a mano (con un detergente líquido
con agua templada y aclarado) o en el lavavajillas (cada dos meses, más o menos, para una utilización
normal).

y después de la cocción de los alimentos. La primera velocidad la aconsejamos para las

O

sido concebida de manera a facilitar al máximo las operaciones de mantenimiento ,

ha

15

E

. Carcasa

Limpiar regularmente la carcasa utilizando detergentes no abrasivos y una esponja ligeramente húmeda.
No utilice jamás esponjas o trapos empapados.
No introduzca ningún objeto, ni las manos, en la apertura para la evacuación del aire.

.

Conducto de evacuación

Verificar cada 6 meses el buen fl
Observar las prescripciones reglamentarias locales sobre la evacuación del aire viciado.

. Alumbrado

Antes de cualquier intervención en la campana, ponga el interruptor de encendido de luces en posición
apagado.

No superar la potencia indicada y no cambiar el tipo de lámpara.
6 GARANTIA Y ASISTENCIA TECNICA

• En caso de anomalías en su funcionamiento, avisar a su instalador el cual deberá verificar el aparato
y su instalación. En el caso de que el cable estuviera dañado, deberá ser sustituido únicamente por un
centro de reparaciones autorizado por el fabricante, puesto que las reparaciones prevén la utilización
de componentes propios.

•

Soltar el cable de conexión del aparato.

Exigir siempre la utilización de piezas de recambio originales, máxime cuando el no respeto a esta

•
afirmación podrá comprometer la seguridad del aparato y poner fin al contrato de la garantía.

• Para pedir las piezas de recambio, indicar el numero del aparato que se encuentra en la etiqueta
indicada.

• Sera necesaria la factura de compra para la aplicación de la garantia.
Dicha garantia no cubre :

- La iluminación: lámparas a la incandescencia, halógenas.

- Los filtros.

En cuanto que son considerados como materiales de consumo.

NOTA

7

ujo del aire viciado.

Este aparato esta en conformidad con la norma europea en relación con baja tensión 2006/95/CE de
la

securidad electrica y a las normas europeas 2004/108/CE en relatión con la compatibilad electroma-

gnetica y C.E.E 93/68 en relación con la marcación CE.

Cuando

vea este símbolo de una papelera con ruedas tachada junto a un producto, esto significa
que el producto está bajo la Directiva Europea 2002/96/EC.Su producto ha sido diseñado y fabricado con
materiales y componentes de alta calidad, que pueden ser reciclados y reutilizados. Deberá informarse
sobre el sistema de reciclaje local separado para productos eléctricos y electrónicos.Siga las normas
locales y no se deshaga de los productos usados tirándolos en la basura normal de su hogar. El reciclaje
correcto de su producto usado ayudará a evitar consecuencias negativas para el medio ambiente y la
salud de las personas.

16

Wij danken U voor de goede keuze en het vertrouwen dat U ons, ROBLIN specialist op het gebied van
afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma ROBLIN te werken.
Wij raden U aan om alvorens U de ROBLIN afzuigkap in werking zet deze handleiding aandachtig te
lezen.
Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er
een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
Met dit kit, is het mogelijk om de motor van afzuigkap binnen de woning op een afstand te plaatsen. De
installatie zal door een personeel moeten uitgevoerd worden dat in overeenstemming met de reglementaire
richtlijnen wordt gekwalificeerd, die door de bevoegde diensten inzake vernieuwing van lucht worden
bepaald. De fabrikant zal niet voor resulterend verantwoordelijke voor de schade gehouden kunnen
worden van de niet-overeenstemming of van een incorrecte installatie.

1 ELECTRISCHE BEDRADING

NL

• De afzuigkap is voorzien van een HO5VVF 3 x 0,75 mm aansluitkabel met een standaard 10/16
amp. geaarde stekker

Bescherming: klasse 1. Netspanning: 220 - 240 V

Voordat het apparaat op het electriciteitsnet wordt aangesloten, dient u zich ervan te overtuigen dat

•
de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.

• Bij het
met een minimum opening van 3 mm. tussen de polen toegestaan.

2 MONTAGE AANWIJZING

•
mag nooit worden aangesloten op een centraal ventilatiesysteem!

• De kookdampen
afvoer van lucht of gassen, die afkomstig zijn van apparaten die op een andere vorm van energie lopen
dan electriciteit.

• Plaats de
zo gering mogelijk. Op deze wijze wordt de meest effectieve afzuiging bereikt.

• Zorg bij het installeren van een afzuigkap altijd dat de lucht in de ruimte regelmatig vernieuwd wordt.
Bedenk daarbij dat er 1 of meerder luchtingangen aanwezig moeten zijn die dezelfde diameter hebben
als de afvoerbuis, zodat de ruimte niet geheel wordt leeggezogen.

• Voldoende
aanwezige lucht uit de ruimte halen waar ook de afzuigkap hangt.

• In
energiebronnen dan electriciteit aanwezig zijn, mag de negatieve druk in de ruimte niet boven 0,04 mbar
komen, Dit om gasverbranding te voorkomen.

• Het apparaat
noodzakelijk.

• Dit apparaat
sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toe­zic

ht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk

zijn voor hun veiligheid.
Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar

Het is van groot belang dat de afvoerdiameter in acht wordt genomen. Een apparaat met motor

dien de afzuigkap wordt gebruikt in een ruimte waar ook andere apparaten, aangesloten op andere

.

. Wisselstroom: 50 Hz / 220 V - 60 Hz.

mogen niet door een afvoerbuis geleid worden, welke al gebruikt wordt voor de

kookplaat zo recht mogelijk onder de afzuigkap en maak het aantal bochten in de afvoer

ventilatie is noodzakelijk, zeker indien er meerdere apparaten op hetzelfde moment de

dient zo geïnstalleerd te zijn dat de stroomtoevoer kan worden afgesloten, indien

mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische,

3 INSTALLATIE VAN HET APPARAAT

Montage en installatie dienen door een bevoegd* vakman te gebeuren.

(*) Het niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoordelijkheid

17

NL

van de fabrikant vervalt.
Let op! Zorg dat u pluggen gebruikt die geschikt zijn voor het type wand. Vraag advies aan de

fabrikant. Indien nodig vastmetselen. Wij zijn niet aansprakelijk in geval van defecte bevestiging
veroorzaakt door de in de muur gemaakte boorgaten en de gebruikte pluggen.

De

Externe Motor voor Buitenmuurafzuiging is bestemd om aan de buitenmuur te worden

geplaatst,dus niet aan de binnenmuur.

Om een efficiënte installatie en een goed akoestisch comfort te verkrijgen, is het nodig om een
afstand tussen de output van de afzuigkap en de motor Mistral van 3 tot 6 meters te voorzien.

a)Uw Externe Motor voor Buitenmuurafzuiging uitpakken.
b)De

plek bepalen

chouw of Capteur.
c)Een gat

2.
d)De 2 dopmoeren van het deksel van het apparaat losdraaien en het deksel verwijderen
e)Het verlengstuk 300 mm van de teleskoopschacht op de fl
f)Het netsnoer door de teleskooppijp Ø 20 mm halen.
g)Het apparaat op de muur plaatsen en deze zodanig richten dat de roosters aan de onderkantzitten .
h)Met

deksel van het apparaat terugplaatsen en de 2 dopmoeren aandraaien.
j)De teleskoopschacht vanaf

de buis erop aan te kunnen sluiten.
k)D

Buitenmuurafzuiging. Deze diameter niet verkleinen en de lengte en het aantal bochtenniet verminderen
om te zorgen dat de luchtstroom goed kan worden afgevoerd.

l)Het netsnoer van
luitenvolgens tekening nr
in de Capteur ofwasemschouw zonder motor steken.

maken in de muur op de plek waar het apparaat geplaatst dient te worden volgens tekeningnr

bijgeleverde

de

e buis Ø 200 mm aansluiten op de uitgang van de Capteur en op de schacht van de Externe Motorvoor

waar het apparaat moet komen, rekening houdend met de plaats van dewasems-

ens schuiven .

roestvrij stalen schroeven en pluggen het apparaat aan de muur bevestigen.i)Het

de binnenkant vastzetten door deze ten minste 30 mm te laten uitstekenom

de Externe Motor voor Buitenmuurafzuiging op de bijgeleverde 6 polige stekkeraans-

3.m)De stekker van het snoer van deExterne Motor voor Buitenmuurafzuiging

4 GEBRUIKSADVIES

• Om een optimale afzuiging van de kookdampen te realiseren is het aan te bevelen om het apparaat

het

voor
damp ontwikkelt, is een lagere afzuigsnelheid voldoende.

•

Zeer belangrijk : flambeer nooit een gerecht onder de afzuigkap!

Bij het gebruik van een gaskookplaat en een in werking zijnde afzuigkap, mogen de branders nooit
branden zonder dat deze afgedekt worden door een pan. Schakel het gas uit, of zet het op de laagste
stand wanneer de pan verwijderd wordt.

•

Frituurpannen dienen

kan leiden in de afzuigkap.

5 ONDERHOUD

Schakel de stroomtoevoer altijd uit indien er onderhoud aan wordt gepleegd.
Het

apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze

in te schakelen en enige tijd aan te laten nadat het eten bereid is. Voor voedsel dat weinig

koken

altijd onder toezicht gehouden te worden, aangezien oververhit vet tot brand

18

kan worden uitgevoerd, waardoor het langer mee gaat.

• Verwijderen van de filters:

De filters dienen regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze kunnen
handmatig worden schoongemaakt d.m.v. een warm sopje waarin de filters worden gespoeld, of in de
afwasmachine. Deze maatregel voorkomt het gevaar van brand.

• Behuizing:

Gebruik geen
met een vochtige doek wordt aangeraden.
Steek geen handen of andere objecten in de luchtinlaat.

• Afvoerkanaal:

Controleer ieder
rkanalen.

• Verlichting:

V

oordat eventuele reparatiewerkzaamheden aan het appararaat mogen worden uitgevoerd, dient de

lichtschakelaar te worden uitgeschakeld.

Gebruik geen sterkere lampen en verander niet van type.

6 AFTER SALES SERVICE

• In het geval dat de afzuigkap niet goed functioneert, dient u uw installateur te raadplegen. Deze
kan de aansluitingen van het apparaat controleren.

•

Indien de stroomkabel beschadigd is, kan deze uitsluitend worden vervangen door een erkende

installateur, aangezien speciaal gereedschap vereist is.

• Schakel in ieder geval de stroomtoevoer af.

• Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer
bevindt zich op het identificatieplaatje dat op de afzuigkap geplaatst is.

• Om aanspraak op de fabrieksgarantie te maken, dient de aankoopnota overlegd te worden.

• De garantie termijn gaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele
service.

Onze garantie dekt geen vervanging van :

- lampen, halogeenspots

- filters

natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie

half jaar of het afvoerkanaal niet verstopt is conform de lokale regels t.a.v. luchtafvoe-

NL

7

OPMERKINGEN

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische
veiligheid
93/68/EEG inzake de CE markering.

Wanneer het symbool
bevestigd,betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat werd
ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleerd
en opnieuw gebruikt kunnen worden. Gelieve u te informeren in verband met het plaatselijke inzame­lingsysteem voor elektrische en elektronische apparaten. Gelieve u te houden aan de plaatselijke regle­mentering en apparaten niet met het gewone huisvuil mee te geven.Door afgedankte apparaten op een
correcte manier weg te werpen help u mogelijke negatieve gevolgen voor het milieu en de gezondheid
te voorkomen.

aan

de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en

en

van een doorstreepte vuilnisemmer op wielen op een product is

19

Plaque Signalétique
Rating plate of the cookerhood
Typenschild im Inneren der Dunstesse
Etichetta all'interno della cappa
Etiqueta de la campana

20

Modèle
Model
Modell
Modello
Modelo
Model

Numéro de série

Serial number

Seriennummer

Numero di serie

Numero de serie

Serienummer

1

2

21

3

3

2

4

1

BLACK - NOIR- SCHWARZ
BLUE - BLEU - BLAU
BROWN - BRUN - BRAUN
GREEN YELLOW - VERT JAUNE - GRÜN GELB
WHITE - BLANC - WEISS
GREY - GRIS - GRAU

RB( ESAHP 6 )NU

RION 3

)UELB( ERTUEN 5

RB 2 NU

UELB 4

1 SIRG

22

LIVE - PHASE - PHASE
NEUTRAL - NEUTRE - NULLEITER

Light-Blue

Brown

Green-Yellow

Black

Brown

115 W

50/60 Hz

Azur

Grey

M

10 µF
400 V

Yellow

Brown

23

Composants
Components
Bauelemente

Componenti
Componentes
Onderdelen

24

UK ELECTRICAL CONNECTION

ELECTRICAL REQUIREMENTS

Any permanent electrical installation must comply
with the latest I.E.E. Regulations and local Electricity
Bo

ard regulations. For your own safety this should be

un

dertaken by a qualified electrician e.g. your local

Ele

ctricity Board, or a contractor who is on the roll of

the National Inspection Council for Electrical
Ins

tallation Contracting (NICEIC).

ELECTRICAL CONNECTION

Before connecting to the mains supply ensure that
the mains voltage corresponds to the voltage on the
ra

ting plate inside the cooker hood.

This appliance is fitted with a 2 core mains cable and
must be permanently connected to the electricity supply
vi

a a double-pole switch having 3mm minimum contact

ga

p on each pole. A Switched Fuse Connection Unit
to BS.1363 Part 4, fitted with a 3 Amp fuse, is a
rec

ommended mains supply connection accessory to
ensure compliance with the Safety Requirements
ap

plicable to fixed wiring instructions.

CH

Fiche de sécurité class 1, 250 V~ 10A
2 poles + terre.

The wires in this mains

lead are coloured in
accordance with the
following code:

Blue Neutral
Brown Live

As the colours of the wires
in the mains lead of this
appliance may not
correspond with the
coloured markings
i

ntifying the terminals in

de
your connection unit,
proceed as follows:-

The wire which is coloured blue must be connected
to the terminal which is marked with the letter ‘N’ or
coloured black.

The wire which is coloured brown must be connected
to the terminal which is marked with the letter ‘L’ or
coloured red.

Stecker der Schutzklasse 1, 250 V~ 10A
Zweipolig mit Schutzkontakt (Erde).

Spira di sicurezza classe 1, 250 V~ 10A
2 poli + terra

SEV 1011, SN416534-2, CH-Typ 12

25

ROBLIN S.A. - Route de Caen - Sainte Cécile - B. P. 56 - 50800 VILLEDIEU-LES-POËLES - France
Tél. [phone] - Fax [phone] - e-mail : [e-mail]

For outside France : Tel. [phone] - Fax. [phone]
e-mail : [e-mail]

20NO083 -070725
