Roblin DIVA 900 S User Manual

FR Manuel dÌ'Instructions
GB Instruction Manual

Diva 900 S

2

12

Chère Madame, Cher Monsieur,
Si vous suivez attentivement les

recommandations contenues dans ce mode
d’emploi, votre hotte
restera toujours efficace, et fournira
constamment les mêmes performances.

SOMMAIRE

CONSEILS ET SUGGESTIONS 23

CARACTERISTIQUES 24

INSTALLATION 26

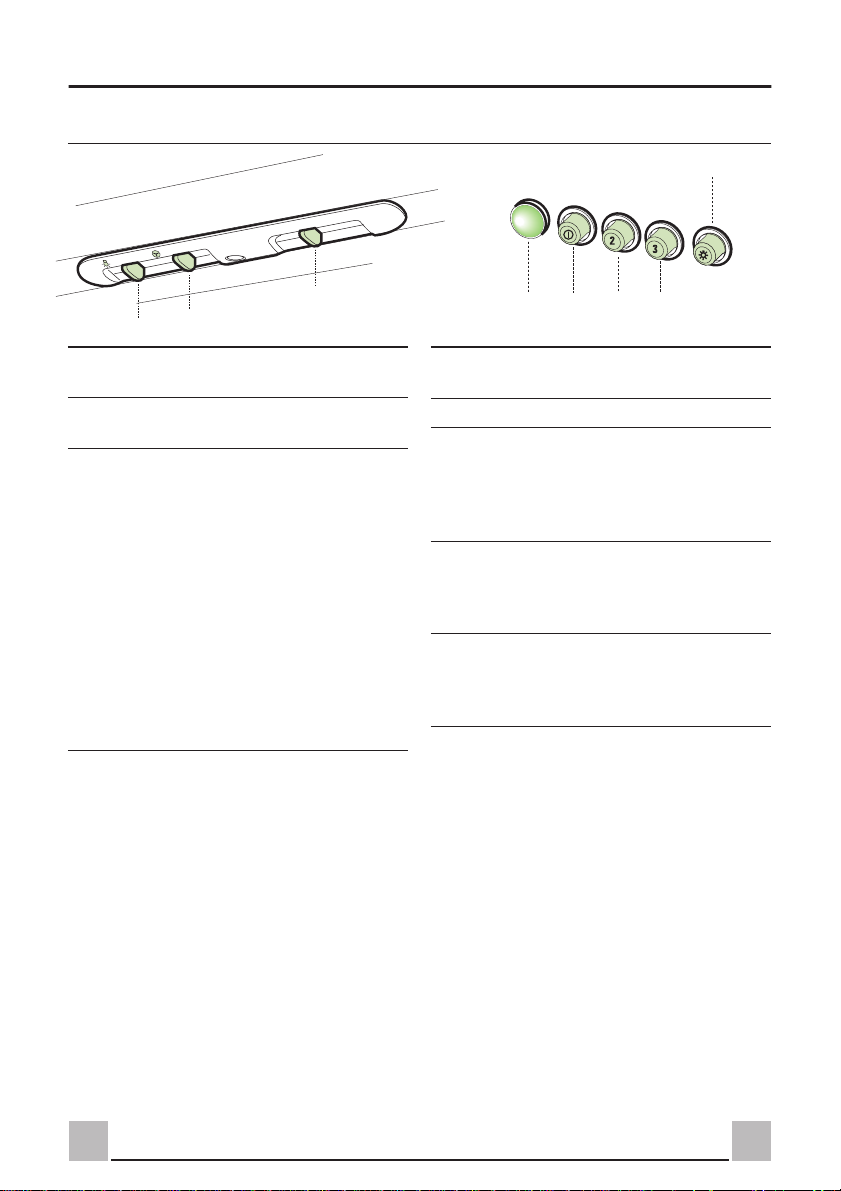

UTILISATION 29

ENTRETIEN 30

FR

2

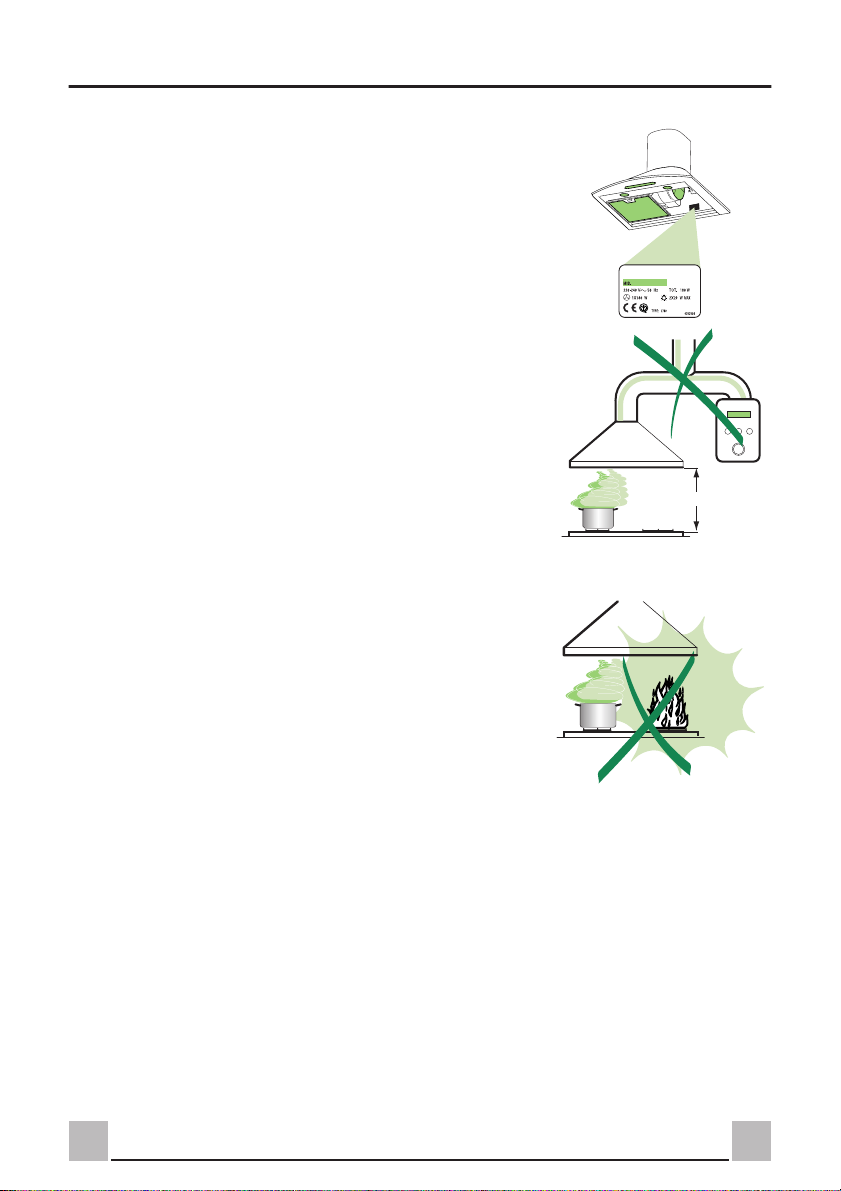

CONSEILS ET SUGGESTIONS

650 mm min.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une
installation non correcte ou non conforme aux règles de l’art.

• La distance minimale de sécurité entre le plan de cuisson et la hotte
doit être de 650 mm au moins.

• Vérifier que la tension du secteur corresponde à la valeur qui figure
sur la plaquette apposée à l’intérieur de la hotte.

• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie
d’un diamètre égal ou supérieur à 120 mm. Le parcours de la
tuyauterie doit être le plus court possible.

• Eviter de connecter la hotte à des conduites d’évacuation des fumées
issues d’une combustion (Chaudière, cheminée, etc…).

• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité
dans la pièce ou est installée la hotte (par exemple : des appareils
fonctionnant au gaz), vous devez prévoir une aération suffisante du
milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui
communique avec l’extérieur pour garantir l’infiltration de l’air pur.

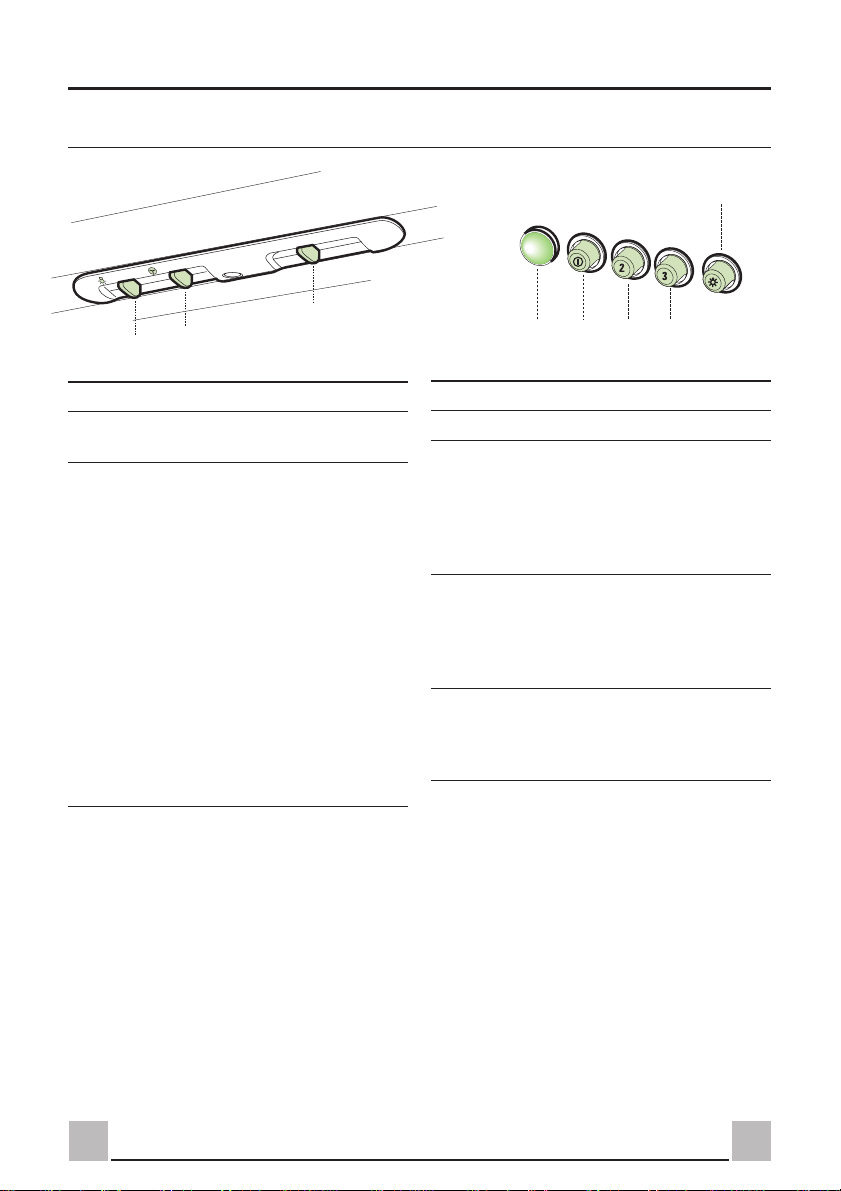

UTILISATION

• La hotte a été conçue exclusivement pour l’usage domestique, dans
le but d’éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

• Ne pas laisser les flammes libres à forte intensité quand la hotte est

en service.

• Toujours régler les flammes de manière à éviter toute sortie latérale
de ces dernières par rapport au fond des marmites.

• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée
pourrait s’enflammer.

• La hotte ne doit pas être utilisée par des enfants ou des personnes ne
pouvant pas assurer une utilisation correcte.

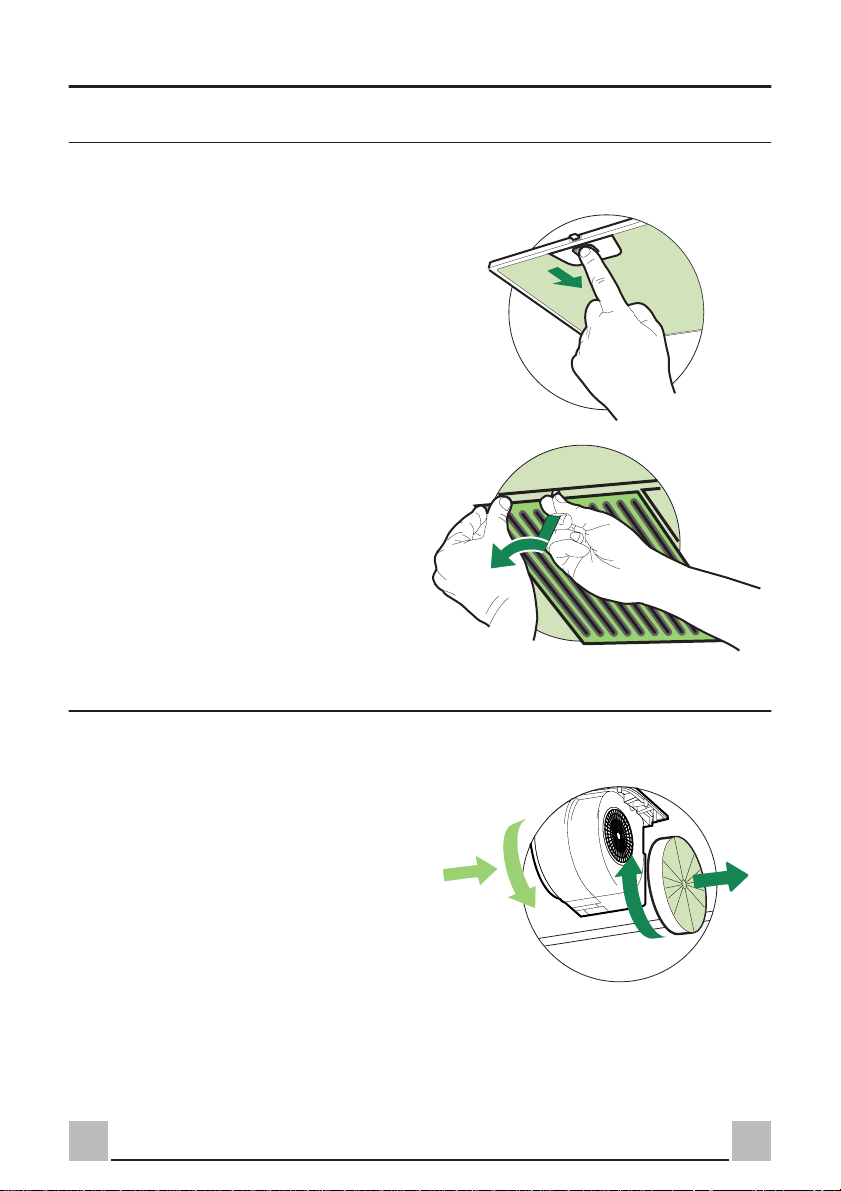

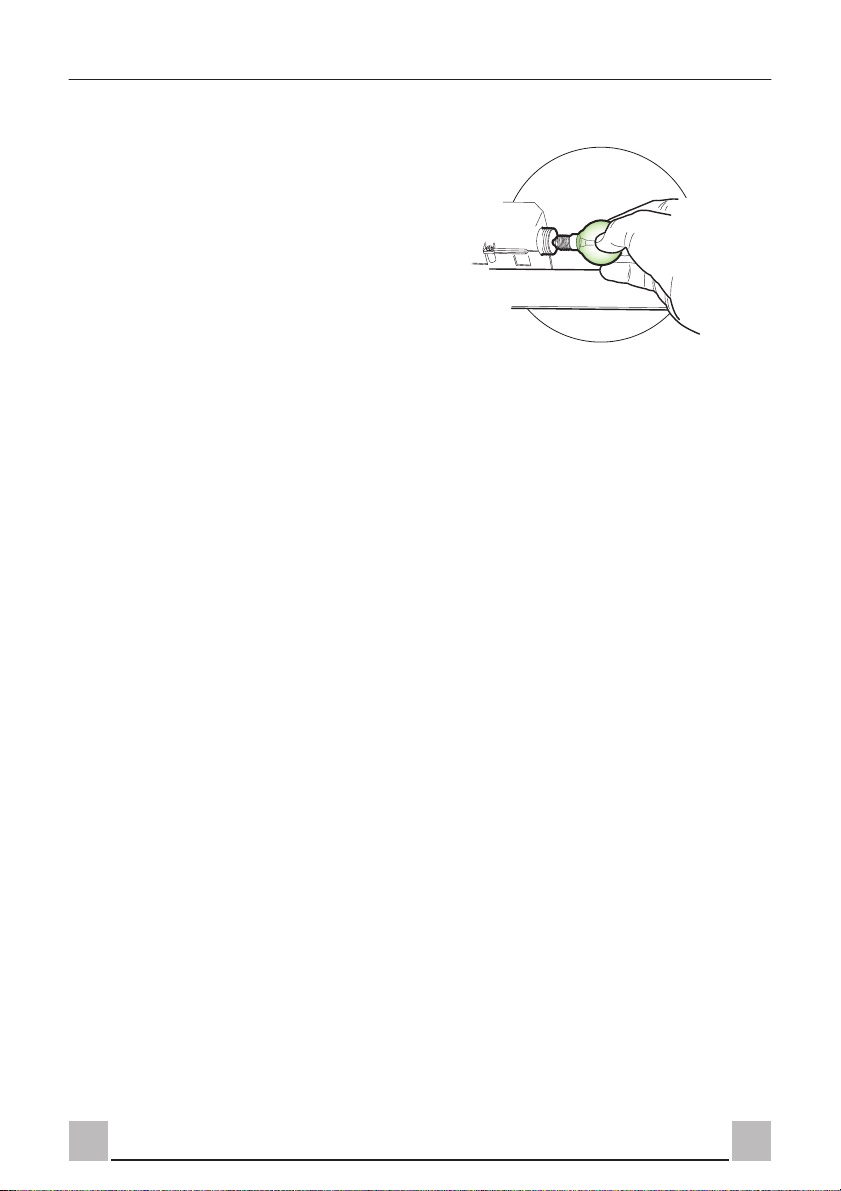

ENTRETIEN

• Avant de procéder à toute opération d’entretien, débrancher la hotte
en retirant la fiche ou en actionnant l’interrupteur général.

• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la
cadence conseillée.

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un
chiffon humide et un détergent liquide neutre.

3

FR

CARACTERISTIQUES

Caractéristiques techniques

Hotte Tender Moteur Q.té Cl. Isolement Puissance

Tension alimentation 220-240 V 6/40K-A 1 II
Fréquence alimentation 50 Hz 6/50K-A 1 II
Poids ~ 12 kg 8BS/28K-A-P 1 II

PRO 1 I

me

me

me

re

150 W
190 W
205 W
330 W

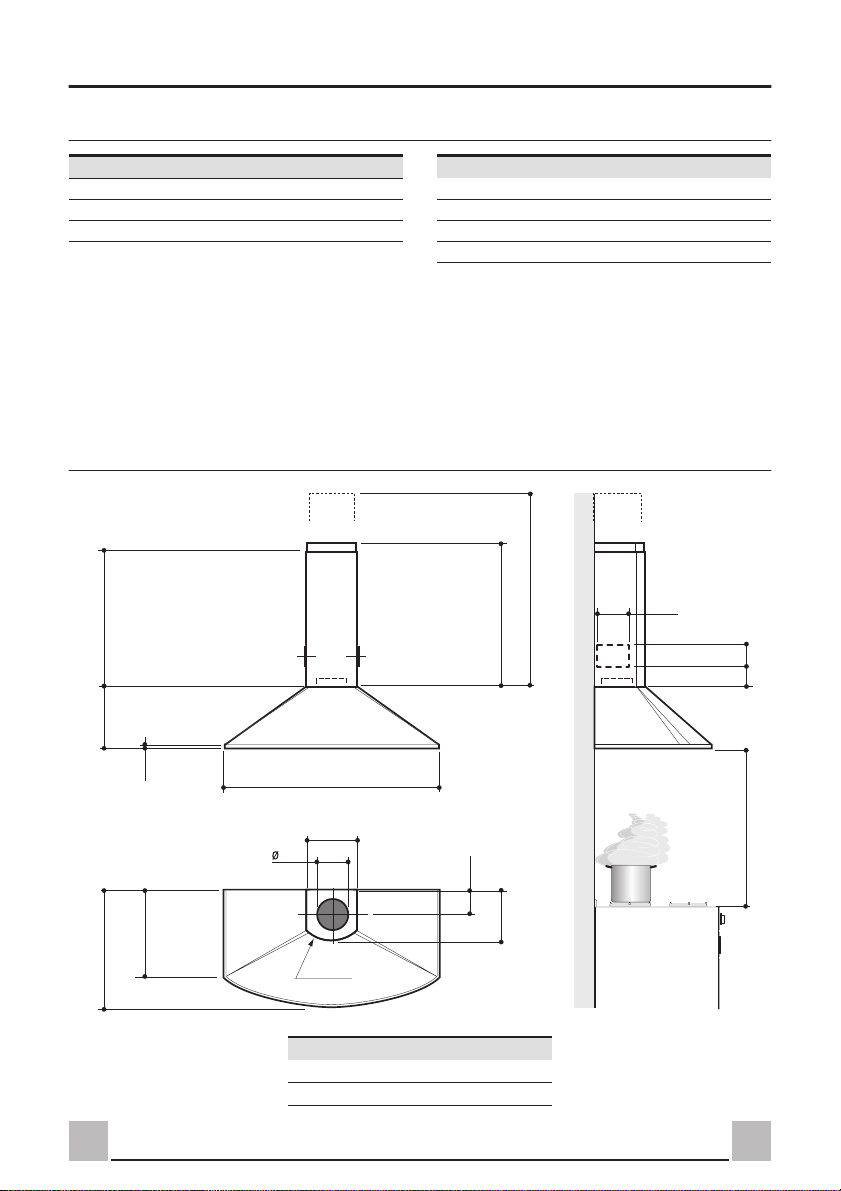

Encombrement

132

min. 560

240

max. 745

min. 560

90
81

FR

20

360

P

L

210

150

100

r. 191

Hotte Type 60 90

L
P

598 898
469 499

650 min.

228

4

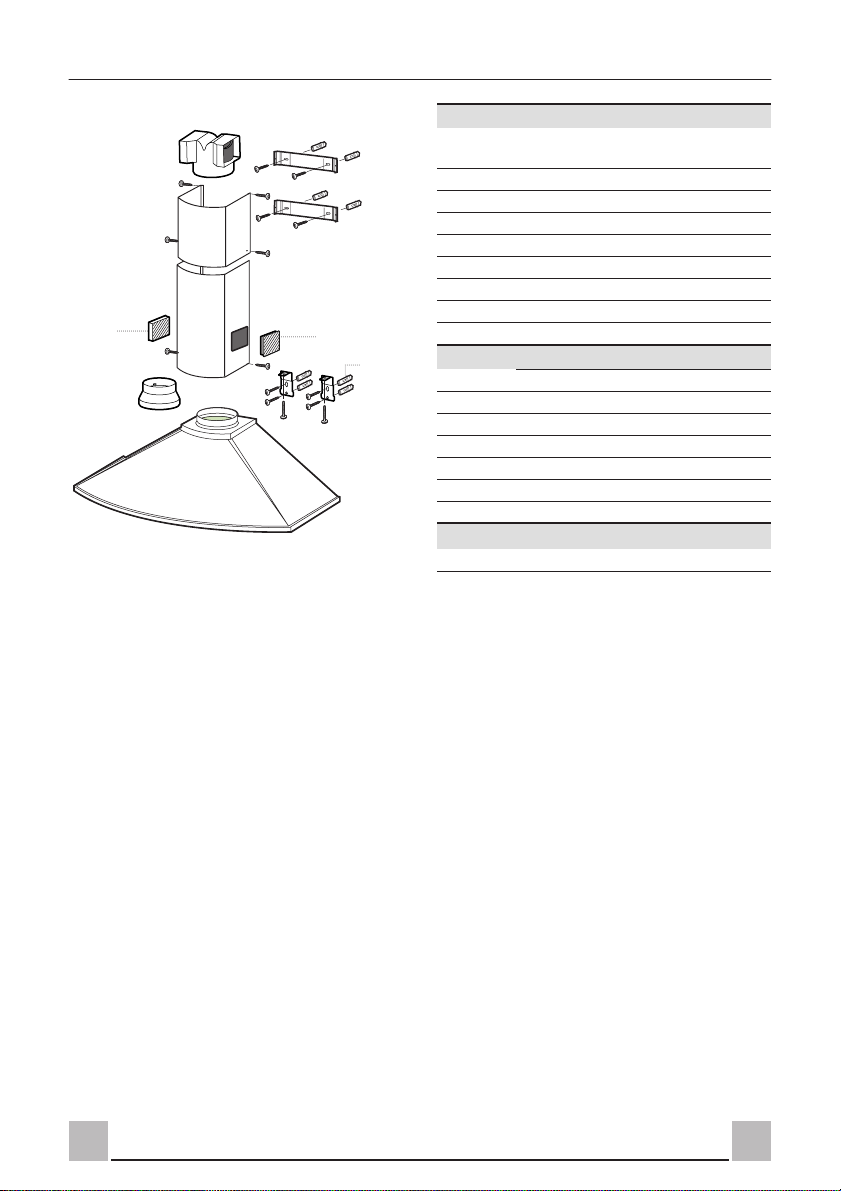

Composants

12a 11

15

2.1

2

2.2

8b

9

1

7.2.1

12e

8a

12e

11

7.1
12d
12a

Réf. Q.té Composants de Produit
1 1 Corps Hotte équipé de: Commandes,

Lumière, Groupe Ventilateur, Filtres

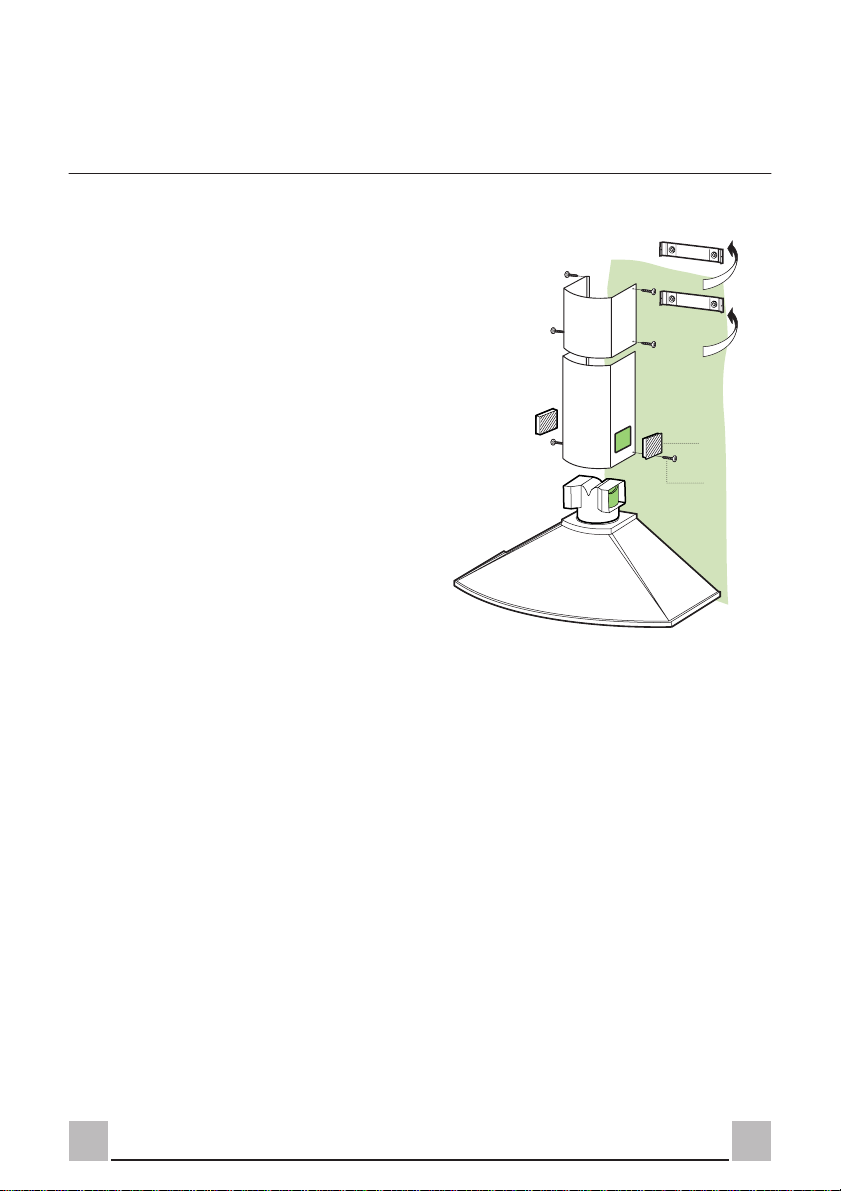

2 1 Cheminée Télescopique formée par :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure
8a 1 Grille en Direction Droite Sortie Air
8b 1 Grille en Direction Gauche Sortie Air
9 1 Flasque de Réduction ø 150-120 mm
15 1 Raccord Sortie Air

Réf. Q.té Composants pour l’installation

7.1 2 Brides Fixation Corps Hotte

7.2.1 2 Brides Fixation Cheminée Supérieure
11 8 Chevilles
12a 8 Vis 4,2 x 44,4
12d 2 Vis M4 x 25
12e 6 Vis 2,9 x 9,5

Q.té Documentation

1 Manuel d’instructions

5

FR

INSTALLATION

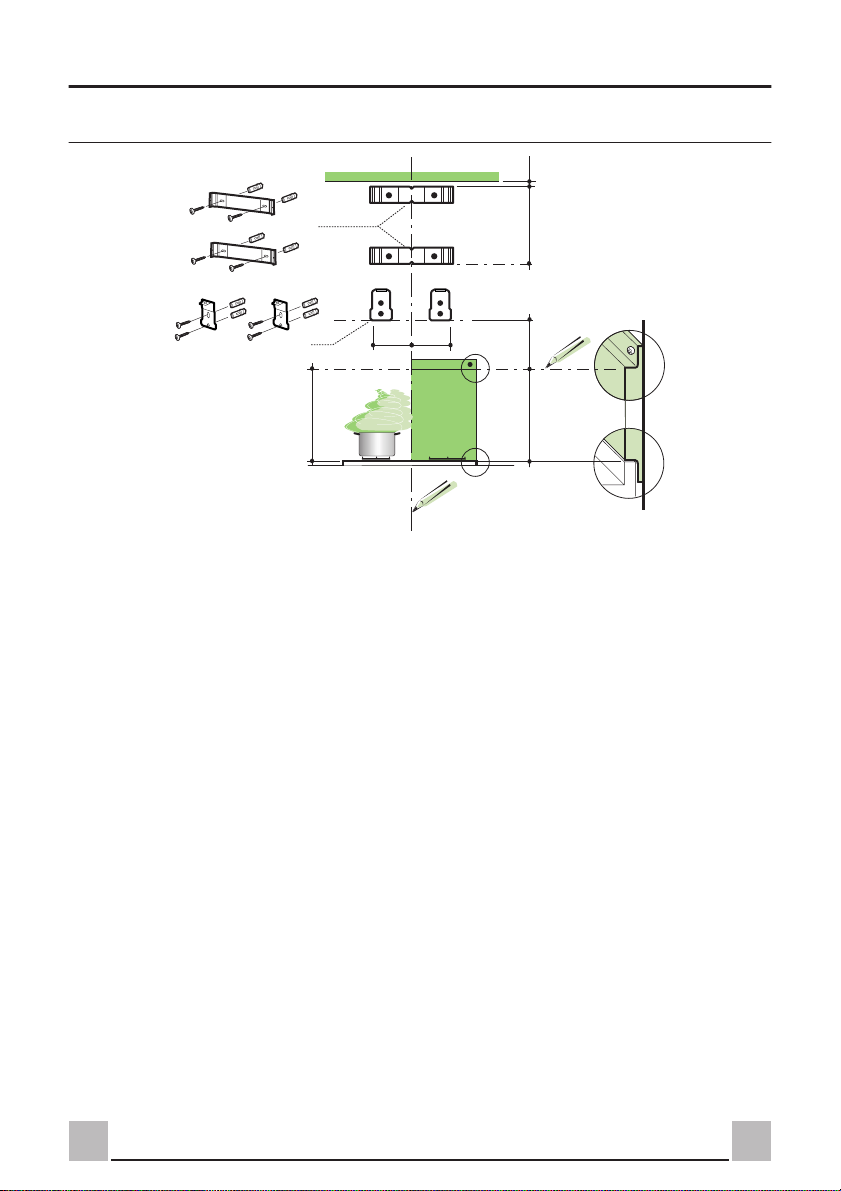

Perçage Paroi et Fixation Brides

1÷2

7.2.1

7.1

650 min.

Tracer sur la paroi :

• une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour
le montage de la hotte.

• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embases :à
la cote H (H = hauteur de la partie en vue de l’embase), en cas d’installation avec embase.

• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure, en
alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous de la bride.

• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure
fournie), en alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous de la bride.

• Poser comme indiqué, la bride 7.1 à 110 mm de la ligne verticale de repère, et 180 mm au-dessus de
la ligne horizontale de repère.

• Marquer les centres des trous de la bride.

• Répéter cette opération sur le côté opposé.

110

110

X

H 180

FIXATION EMBASE (SI FOURNIE)

L’Embase doit être montée avant d’installer le corps de la hotte et si l'on souhaite la fixer au mur par le
haut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter les bases. Comme il
s’agit d’une opération complexe, elle doit être confiée à l’installateur de la cuisine ou à un personnel
compétent ayant pris connaissance de toutes les dimensions finales des meubles.

En se limitant à la fixation supérieure, procéder comme suit :

• Poser l’embase sur la base en insérant l’intercalaire inférieur entre le plan supérieur et la paroi, en le
centrant par rapport à la ligne verticale de repère.

• Marquer les centres des deux trous de l’intercalaire supérieur.

FR

6

• Percer de ø 8 mm tous les points marqués.

• Insérer les chevilles 11 dans les trous.

• Fixer les brides en utilisant les vis 12a fournies.

• Si présente, fixer l’embase, en utilisant les vis 12a fournies.

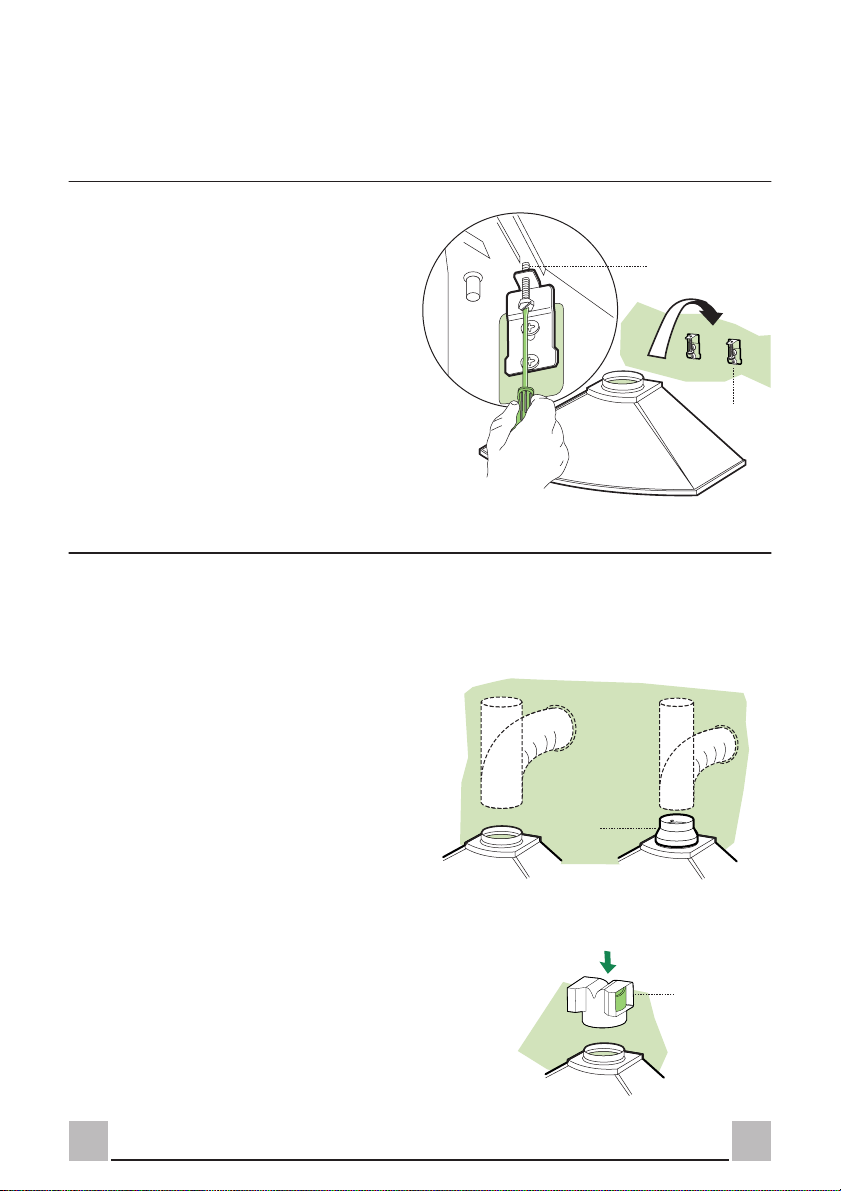

Montage du Corps de la Hotte

• Visser sur les brides 7.1 les 2 vis 12d (M4 x 25)
fournies.

• Accrocher le corps hotte aux brides 7.1, en le
centrant sur la ligne verticale.

• Agir sur les vis 12d, par le dessous de la hotte
pour en niveler le corps.

12.d

7.1

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou
flexible de ø 150 ou 120 mm, au choix de l’installateur.

• En cas de branchement avec un tube de ø120 mm,
insérer le flasque de réduction 9 sur la sortie du
corps de la hotte.

• Fixer le tube par des colliers appropriés. Le
matériau nécessaire n’est pas fourni.

• Retirer les éventuels filtres anti-odeur au charbon
actif.

SORTIE AIR VERSION FILTRANTE

• Appliquer par pression le raccord sortie air 15 sur
la sortie du corps de la hotte.

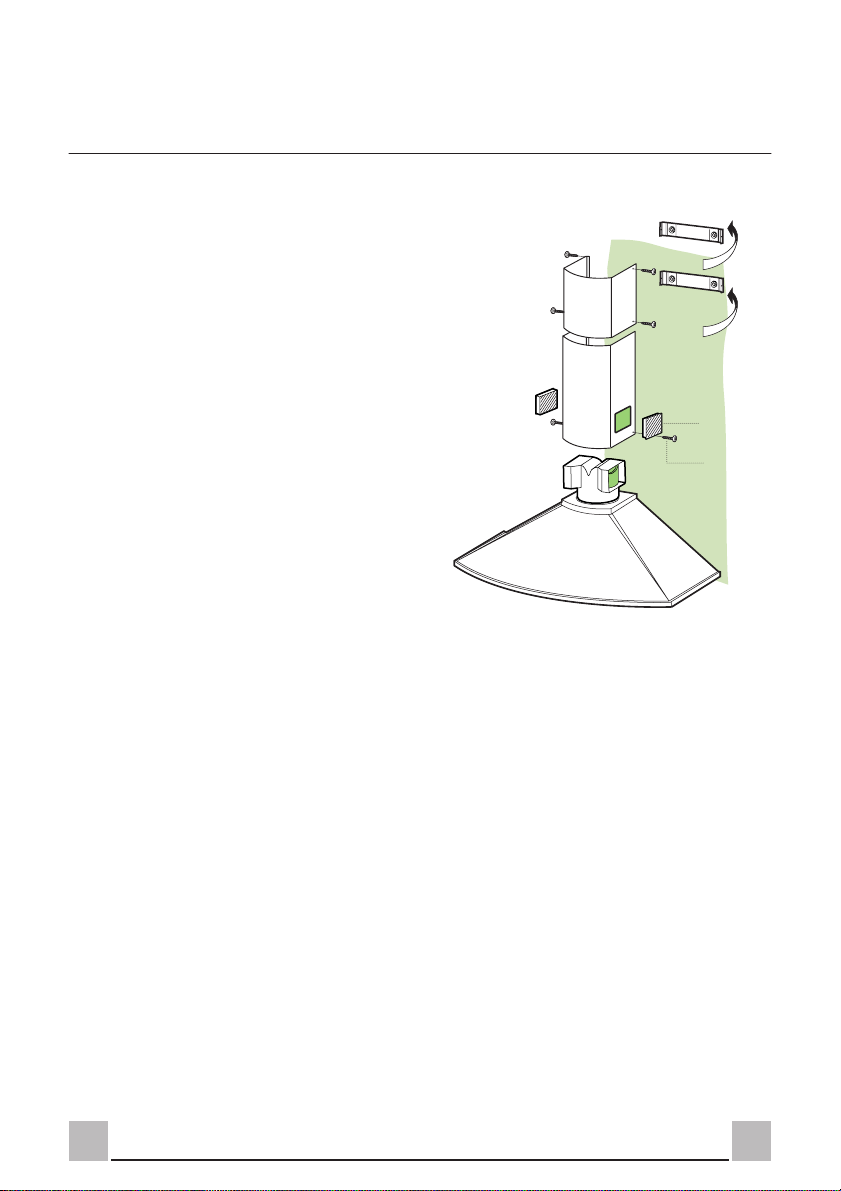

• Les grilles de direction sortie air doivent être
montées après l’installation de la cheminée
inférieure.

• S’assurer de la présence des filtres anti-odeur au
charbon actif.

9

15

7

ø 120ø 150

FR
