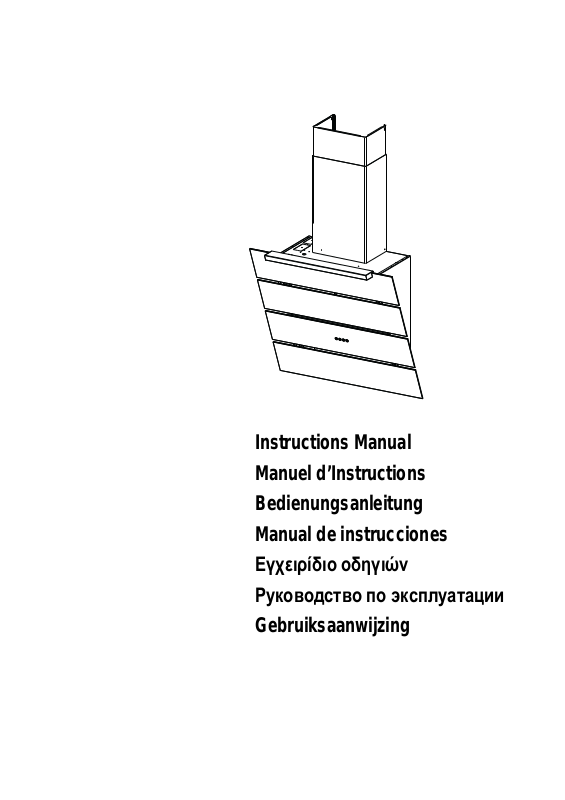

ROBLIN CREATIX BK User Manual

Instructions Manual Manuel d’Instructions Bedienungsanleitung Manual de instrucciones

Εγχειρίδιο οδηγιών Руководство по эксплуатации

Gebruiksaanwijzing

INDEX

RECOMMENDATIONS AND SUGGESTIONS.....................................................................................................................4

CHARACTERISTICS.............................................................................................................................................................5

INSTALLATION...................................................................................................................................................................... 7

USE......................................................................................................................................................................................11

MAINTENANCE...................................................................................................................................................................12

SOMMAIRE

CONSEILS ET SUGGESTIONS.......................................................................................................................................... 14

CARACTERISTIQUES......................................................................................................................................................... 15

INSTALLATION.................................................................................................................................................................... 17

UTILISATION.......................................................................................................................................................................21

ENTRETIEN.........................................................................................................................................................................22

INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE...................................................................................................................................24

CHARAKTERISTIKEN.........................................................................................................................................................25

MONTAGE...........................................................................................................................................................................27

BEDIENUNG........................................................................................................................................................................31

WARTUNG........................................................................................................................................................................... 32

INDICE

CONSEJOS Y SUGERENCIAS........................................................................................................................................... 34

CARACTERÍSTICAS ........................................................................................................................................................... 35

INSTALACIÓN..................................................................................................................................................................... 37

USO...................................................................................................................................................................................... 41

MANTENIMIENTO............................................................................................................................................................... 42

ΠΕΡΙΕΧΟΜΕΝΑ

ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ............................................................................................................................................ 44

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ............................................................................................................................................................... 45

ΕΓΚΑΤΑΣΤΑΣΗ.................................................................................................................................................................... 47

ΧΡΗΣΗ .................................................................................................................................................................................51

ΣΥΝΤΗΡΗΣΗ........................................................................................................................................................................ 52

УКАЗАТЕЛЬ

СОВЕТЫ И РЕКОМЕНДАЦИИ ..........................................................................................................................................54

ХАРАКТЕРИСТИКИ............................................................................................................................................................ 55

УСТАНОВКА........................................................................................................................................................................ 57

ЭКСПЛУАТАЦИЯ................................................................................................................................................................ 61

УХОД.................................................................................................................................................................................... 62

INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES............................................................................................................................................. 64

EIGENSCHAPPEN.............................................................................................................................................................. 65

INSTALLATIE....................................................................................................................................................................... 67

GEBRUIK............................................................................................................................................................................. 71

ONDERHOUD...................................................................................................................................................................... 72

2°

RECOMMENDATIONS AND SUGGESTIONS

The Instructions for Use apply to several version s of this appliance. Accordingly, you may find

descriptions of individual features that do not apply to your specific appliance.

INSTALLATION

• The manufacturer will not be held liable for any damages re sulting from incorrect or improper installation.

• The minimum safety distance between the cooker top and the extractor hood is 650 mm (some models can be installed at a lower height, please refer to the paragraphs on working dimensions and installation).

• Check that the mains voltage corresponds to that indicated on the rating plate fixed to the inside of the hood.

• For Class I appliances, check that the domestic power supply guarantees adequate earthing.

Connect the extractor to the exhaust flue through a pipe of minimum diameter 120 mm. The route

of the flue must be as short as possible.

• Do not connect the extractor hood to exhaust ducts carrying combustion fumes (boilers, fireplaces, etc.).

• If the extractor is used in conjunction with non-electrical appliances (e.g. gas burning appliances), a sufficient degree of aeration must be gua rant eed i n the roo m in orde r to p reve nt the b ackflow of exhaust gas. The kitchen must have an opening communicating directly with the open air in order to guarantee the entry of clean air. When the cooker hood is used in conjunction with appliances supplied with energy other than electric, the negative pressure in the room must not exceed 0,04 mbar to prevent fumes being drawn back into the room by the cooker hood.

• In the event of damage t o the power cable, it must be r eplaced by the manufacturer or by the technical service department, in order to prevent any risks.

• All air ducting regulations must be complied with.

USE

• The extractor hood has been designed exclusively for domestic use to eliminate kitchen smells.

• Never use the hood for purposes other than for which it has been designed.

• Never leave high naked flames under the hood when it is in operation.

• Adjust the flame intensity to direct it onto the bottom of the pan only, making sure that it does not engulf the sides.

• Deep fat fryers must be continuously monitored during use: overheated oil can burst into flames.

• Do not flambè under the range hood; risk of fire

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

• Children should be supervised to ensure that they do not play with the appliance.

• “ CAUTION: Accessible parts may become hot when used with cooking appliances.”.

MAINTENANCE

• Switch off or unplug the applian ce from the mains supply b efore carrying o ut any maintenance work.

• Clean and/or replace the Filters after the specified time period (Fire hazard).

• Clean the hood using a damp cloth and a neutral liquid detergent.

The symbol on the product or on its packaging indicates that this pro duc t may n ot be treat ed as h ous eho ld was te. I nstea d it sh al l be han d ed o ver to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product

CHARACTERISTICS

Components

Ref. Q.ty Product Components 1 1 Hood Canopy complete with: Controls, Light, Fan unit,

Filters

2.1 1 Upper chimney

2.2 1 Lower chimney

5 1 Lighting unit 8 1 Directional air outlet grille 9 1 Reduction flange 150-120

16 1 Filter cover Ref. Q.ty Installation Components

7.2.1 2 Upper chimney fixing brackets

11 6 Plugs 11a 2 SB 12/10 Wall Plugs 12a 6 Screws 4.2 x 44.4 12c 10 Screws 2.9 x 6.5 12r 2 Screws 2.9 x 6.5 12d 2 Screws 2.9 x 9.5

Q.ty Documentation 1 Instruction Manual

12a

7.2.1 11

2.1

2.2

12c

12d

12c

12r

11a

12a

Dimensions

Min.

400mm

Min.

400mm

INSTALLATION

Wall drilling and bracket fixing

7.2.1

247 247

12a

11a

210

1÷2

1004

482

400

As a first step, proceed with the following drawings:

• a vertical line up to the ceiling or up to the upper limit, at the centre of the area in which the hood is to be fitted;

• a horizontal line at a minimum 1004 mm above the cooker top.

• Mark a point (1) on the horizontal line, 247 mm to the right of the vertical reference line.

• Repeat this operation on the other side, checking that the two marks are levelled.

• Mark a reference point (2) as indicated at 210 mm from the vertical reference line and 482 mm above the cooker top.

• Repeat this operation on the other side, checking that the two marks are levelled.

• Drill at the marked points (1), using a ø 12 mm drill bit.

• Drill at the marked points (2) using a ø 8 mm drill bit.

• Insert the bracket plugs 11a into the holes (1) and tighten the screws.

• Insert plug 11 into holes (2).

To install a decorative chimney ( optional )

• Place bracket 7.2.1 on the wall, about 1-2 mm from the ceiling or from the upper limit, aligning the centre (notch) with the vertical reference line.

• Mark the wall at the centres of the bracket holes.

• Place the bracket 7.2.1 on the wall at X mm below the first bracket (X = height of the upper chimney section), aligning the centre (notch) with the vertical line.

• Mark the wall at the centres of the bracket holes.

• Drill ø 8 mm holes at all the marked centre points.

• Insert the wall plugs 11 in the holes.

• Fix the brackets using the 12a screws (4,2 x 44,4) supplied with the hood.

Fitting the hood body

• Open the doors/the door (See section Open Panels).

• Remove the Metal grease filters using the handles provided.

• Adjust the two screws Vr, in the brackets 11a, so that they are at the start of their travel.

• Hook the hood body to the two brackets 11a.

• From the inside of the hood body, turn screws Vr to level the hood body itself.

• Fasten the safety screw 12a.

• Close the doors/the door again.

11a

12a

Connections

DUCTED VERSION AIR EXHAUST SYSTEM

When installing the ducted version, connect the hood to the chimney using either a flexible or rigid pipe ø 150 or 120 mm, the choice of which is left to the installer.

• To install a ø 120 mm air exhaust connection, insert the reducer flange 9 on the hood body outlet.

• Fix the pipe in position using sufficient pipe clamps (not supplied).

• Remove possible charcoal filters.

ø 150

ø 120

RECYCLING VERSION AIR OUTLET

To install the hood in recycling version, the optional charcoal filter kit must be purchased.

• Remove the chimney angle bracket.

• Screw the filter cover onto the air outlet, using four screws 12c (2.9 x 12.5).

• Fix the air outlet grid 8 on the recirculation air out- let using the 2 screws 12d (2,9 x 9,5) provided.

Fitting the Lighting Unit

• Insert the Lighting unit cable into the opening.

• Rest the Lighting unit 9 .

• Fix it using the Screws 12r provided.

• Remove grease filters.

• Inside the hood canopy there is a wiring box for connection of the lighting unit.

• Open the box and connect the wires to the terminal inside it, checking that the colours are combined properly.

• Close the wiring box, replace the grease filters and close the doors.

12d

12c

12r

12c

2.1

2.2

7.2.1

12c

ELECTRICAL CONNECTION

• Connect the hood to the mains through a two-pole switch having a contact gap of at least 3 mm.

• Remove the grease filters (see paragraph Maintenance) being sure that the connector of the feeding cable is correctly inserted in the socket placed on the side of the fan.

Chimney assembly

Upper exhaust Chimney

• Slightly widen the two sides of the upper chimney and hook them behind the brackets 7.2.1, making sure that they are well seated.

• Secure the sides to the brackets using the 4 screws 12c (2,9 x 9,5) supplied.

Lower exhaust Chimney

• Slightly widen the two sides of the chimney and hook them between the upper chimney and the wall, making sure that they are well seated.

• Fix the lower part laterally to the hood body using the 2 screws 12c (2,9 x 9,5) supplied.

USE

A B C D E F G H

Button Function Led

A Turns the Motor off. The Leds indicating the Speed of the motor turn off.

Enables / Disables Keyboard Lock mode if pressed and

held for 5 seconds.

B Activates speed one. The Leds indicating Speed one and Motor Off turn on. C Activates speed two. The Leds indicating Speed two and Motor Off turn on. D Activates speed three. The Leds indicating Speed three and Motor Off turn on. E Activates Intensive speed. This speed is timed to run

for 10 minutes. At the end of this time the system will automatically return to the speed set before. It is disabled by pressing the Button o r turning th e Motor off.

Press and hold the button for approximately 5 seconds,

with all the loads turned off (Motor and Lights ), to turn the Activated Charcoal Filter alarm on. To turn it off, press and hold the button again for 5 seconds.

F Starts the 24H function, in which the motor starts at a

speed that allows suction of 100 m hour. This mode cannot be activated if Intensive or Delay modes are active. To turn it off, press the button again.

When the filters alarm is triggered, the alarm can be

reset by pressing and holding this button for approximately 5 seconds. These indications are only visible when the motor is turned off.

G Activates Delay mode, with automatic shutdown of the

Motor, the Fans and the Lighting with a 30’ delay. It is disabled by pressing the button or turning the motor off.

Pressing and holding the button for 5 seconds enables

the remote control Pressing and holding the button for 5 seconds disables the remote control

H Press briefly to turn the lighting system on and off at

maximum intensity.

Press and hold the button for 2 seconds to turn the

Courtesy Lights On (if provided).

Control panel

/h for 10 minutes per

All the Leds light up in cycle.

Flashes once a second.

Button A Led flashes twice.

Button A Led flashes once. The Leds indicating 24H speed and Motor Off turn on.

When the procedure terminates, the indication shown previously turns off: 24H Flashing Indicates the need to wash the metal grease filters. The alarm is triggered after the Hood has been in operation for 100 working hours. 24H Flashing Indicates the need to change the activated charcoal filters, and also to wash the metal grease filters. The alarm is triggered after the Hood has been in operation for 200 working hours. The Delay Led lights up.

Button A Led flashes twice. Button A Led flashes once.

The Lighting Led lights up.

MAINTENANCE

REMOTE CONTROL (OPTIONAL)

The appliance can be controlled using a remote control powered by a 1.5 V carbon-zinc alkaline batteries of the standard LR03AAA type (not included).

• Do not place the remote control near to heat sources.

• Used batteries must be disposed of in the proper manner.

Metal grease filters

These can also be washed in the dishwasher, and need to be cleaned whenever the 24H Led flashes or at least once every 2 months use, or more frequently if use is particularly intensive.

Resetting the alarm signal

• Turn the Lights and the Suction Motor off.

• Press and hold button F (24H) for 5 seconds.

Cleaning the Filters

• Remove the Filters one at a time, pushing them towards the back of the unit and at the same time pulling downward.

• Wash the Filters without bending them, and leave them to dry completely before replacing. (If the surface of the filter changes colour as time goes by, this will have absolutely no effect on the efficiency of the filter itself.)

• Replace, taking care to ensure that the handle faces forwards.

Activated Charcoal Filter (Recirculation Version)

The Activated Charcoal Filter is only present on the Hoods in Recirculation version, and has the job of retaining smells in the flow of air that passes over it, until reaching saturation. This cannot be washed or regenerated, and must be changed when the 24H led on the display starts to flash, or at least once every 4 months. The Alarm signal, if it has been activated, only appears when the Suction motor is turned on.

Activating the alarm signal

• In Recirculation Version Hoods, the Filter Saturation Alarm must be activated on installation or at a later date.

• Turn the Lights and the Suction Motor off.

• Press button E (Intensive) until confirmation is given:

• Motor Off Leds flash twice – Activated Charcoal Filter saturation alarm ACTIVATED.

• Motor Off Leds flash once – Activated Charcoal Filter saturation alarm DEACTIVATED.

CHANGING THE ACTIVATED CHARCOAL FILT ER

Resetting the alarm signal

• Turn the Lights and the Suction Motor off.

• Press and hold button F (24H) for 5 seconds. Changing the Filter

• Remove the Metal grease filters.

• Remove the saturated Activated charcoal filter, using the hooks provided.

• Fit the new Filter, hooking it into place.

• Replace the Metal grease filters.

Lighting unit

Warning: This appliance is fitted with a white LED lamp classed as 1M according to EN 60825-1: 1994 + A1:2002 + A2:2001 standards; maximum optical power emitted @439nm: 7µW. Do not look directly at the light through optical devices (binoculars, magnifying glasses…).

• For replacement contact technical support. ("To purchase contact technical support")

2°

CONSEILS ET SUGGESTIONS

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'ac-

cessoires ne figurant pas dans votre appareil .

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art.

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (ce rtains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la hotte.

• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique domestique ait été effectuée conformément aux normes en vigueur.

• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus cou rt possible.

• Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chaudière, cheminée, etc…).

• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisan te du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui com munique avec l’extérieur pour ga rantir l’infiltration de l’air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne d oit pas dépasser 0,04 mbar.

• En cas d’endommagement du cordon d’alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.

• Respecter impérativement toutes les normes relatives à l’évacuation de l’air.

UTILISATION

• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

• Ne pas laisser les flammes libres à forte intensité quand la hotte est en servi ce.

• Toujours régler les flammes de manière à éviter toute sortie latérale de ce s de rnières par rappo rt au fond d es marmites.

• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflamme r.

• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capa cités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle e t la formation de personnes re sponsables de leur sécuri té.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil .

• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si u tilisées avec des appareils de cui s- son. »

ENTRETIEN

• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche ou en actionnant l’interrupteur général.

• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cad ence conseillée (Risque d’in cendie).

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersi f liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

CARACTERISTIQUES

Composants

Réf. Q.té Composants du produit 1 1 Corps hotte équipé de : Commandes, Éclairage,

Groupe de ventilation, Filtres

2.1 1 Cheminée supérieure

2.2 1 Cheminée inférieure

5 1 Groupe d’éclairage 8 1 Grille orientable Sortie de l’Air 9 1 Buse de réduction 150--120 16 1 Couvercle filtrant Réf. Q.té Composants de l’installation

7.2.1 2 Brides de fixation cheminée supérieure

11 6 Chevilles 11a 2 Chevilles SB 12/10 12a 6 Vis 4,2 x 44,4 12c 10 Vis 2,9 x 6,5 12r 2 Vis 2,9 x 6,5 12d 2 Vis 2,9 x 9,5

Q.té Documentation 1 Manuel d’instructions

12a

7.2.1 11

2.1

2.2

12c

12d

12c

12r

11a

12a

Encombrement

Min.

400mm

Min.

400mm

INSTALLATION

Perçage de la paroi et fixation des supports

12a

1÷2

7.2.1

247 247

11a

210

1004

482

400

Tracer sur la paroi :

• une ligne verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ;

• une ligne horizontale à 1004 mm au-dessus du plan de cuisson.

• Marquer un point (1) sur la ligne horizontale à 247 mm à droite de la ligne verticale de référence.

• Répéter cette opération de l’autre côté et vérifier la mise à niveau.

• Marquer comme indiqué, un point de référence (2) à 210 mm de la ligne verticale de référence et 482 mm au-dessus du plan de cuisson.

• Répéter cette opération de l’autre côté et vérifier la mise à niveau.

• Percer les points marqués (1) avec une mèche de ø 12 mm.

• Percer les points marqués (2) avec une mèche de ø 8 mm.

• Mettre les chevilles avec le support 11a dans les trous (1) et visser.

• Insérer les chevilles 11 dans les trous (2).

Pour installation avec cheminée décorative : (Option)

• Poser le support 7.2.1 comme indiqué, à 1-2 mm du plafond ou de la limite supérieure, en alignant le centre (encoches) sur la ligne verticale de référence.

• Marquer les centres des trous du support.

• Faire reposer le support 7.2.1, comme indiqué, à X mm en dessous du premier support (X = hauteur de la partie supérieure fournie), en alignant le centre (encoches) sur la ligne verticale de référence.

• Marquer les centres des trous du support.

• Percer les points marqués avec une mèche de ø 8 mm.

• Insérer les chevilles 11 dans les trous.

• Fixer les supports à l’aide des vis 12a (4,2 x 44,4) fournies.

Montage du corps de hotte

• Ouvrir les portes/la porte (Regard paragraphe Ouverture Panels).

• Retirer les Filtres à graisse en agissant sur les poignées appropriées.

• Placer les deux vis Vr, sur les équerres 11a sans les visser.

• Accrocher le corps de hotte aux 2 barres 11a.

• Agir sur les vis Vr de l’intérieur du corps de hotte pour en régler le niveau.

• Visser les vis de sécurité 12a.

• Refermer les portes/la porte.

11a

12a

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de ø 150 ou 120 mm, au choix de l’installateur.

• En cas de branchement avec un tube de ø120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.

• Retirer les éventuels filtres anti-odeur au charbon actif.

ø 150

ø 120

SORTIE AIR VERSION FILTRANTE

Pour l’installation dans la Version Filtrante, il faut acheter le kit fourni sur demande Cartouche au charbon actif.

• Enlever la cornière de la cheminée

• Visser le couvercle filtrant sur la sortie de l’air, en utilisant les quatre vis 12c (2,9 x 6,5).

• Fixer la Grille orientée 8 sur la sortie de l’air recyclé à l’aide de 2 Vis 12d (2,9 x 9,5) fournies avec l’appareil.

Montage du groupe d’éclairage

• Introduire le câble du groupe d’éclairage dans le trou.

• Appuyer le groupe d’éclairage 9 .

• Le fixer avec les vis 12r fournies.

• Retirer les filtres à graisse.

• À l’intérieur du corps de hotte, se trouve le boîtier pour la connexion électrique du groupe d’éclairage.

• Ouvrir le boîtier et relier les fils à la borne présente à l’intérieur, en vérifiant l’association des couleurs.

• Refermer le boîtier électrique, remonter les filtres à graisse et fermer les portes.

12d

12c

12r

12c

2.1

2.2

7.2.1

12c

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.

• Enleve r les filtres à graisse (voi r § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Montage Cheminée

Cheminée supérieure

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1; refermer jusqu’à la butée.

• Fixer latéralement au x brides à l’aide des 4 vis 12c fournies.

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu’à la butée.

• Fixer latéralement la partie inférieure au corps hotte, à l’aide des deux 2 vis 12c fournies.

UTILISATION

A B C D E F G H

Touche Fonction Led

A Coupe le moteur. Les leds d’indication de la vitesse du moteur s’éteignent.

Appuyer pendant 5 secondes pour activer/désactiver le

mode de verrouillage du clavier.

B Active la première vitesse. Les leds de première vitesse et Off moteur s’éclairent. C Active la deuxième vitesse. Les leds de deuxième vitesse et Off moteur s’éclairent. D Active la troisième vitesse. Les leds de troisième vitesse et Off moteur s’éclairent. E Active la vitesse Intensive, cette vitesse est temporisée à

10 minutes, à la fin de ce délai, le système retourne à la vitesse précédemment programmée. Pour la désactiver, appuyer sur la touche ou éteindre le moteur.

Garder la touche appuyée pendant 5 secondes, lorsque

toutes les charges sont éteintes (Moteur+ Éclairage), l’alarme des filtres à charbon actif se branche.

Pour la désactiver, appuyer de nouveau sur la touche pendant encore 5 secondes.

F Active la fonction 24H lorsque le moteur se branche à

une vitesse qui permet une aspiration de 100 m3/h pendant 10 minutes par heure. Ce mode n’est pas activable si le mode Intensive ou Delay sont actifs. Pour la désactiver, appuyer de nouveau sur la touche.

L’alarme filtres étant activée, appuyer sur la touche

pendant environ 5 secondes pour restaurer l’alarme. Ces signalisations sont visibles seulement lorsque le moteur est arrêté.

G Active le Delay, l’extinction automatique retardée du

moteur et du système d’éclairage de 30’. Pour le désactiver, appuyer sur la touche ou éteindre le moteur.

Appuyer sur la touche pendant 5 secondes pour valider la

H Appuyée brièvement, elle allume et éteint l’éclairage à

Garder la touche appuyée pendant environ 2 secondes

télécommande. Appuyer sur la touche pendant 5 secondes pour invalider la télécommande.

l’intensité maximale.

pour allumer les lumières de courtoisie. (s’il est fourni)

Tableau des commandes

Toutes les leds s’éclairent cycliquement et effectuent une séquence d’allumage.

Clignote une fois par seconde.

2 clignotements led Touche A.

1 clignotement led Touche A. Les leds de vitesse 24H et Off moteur s’éclairent.

À la fin de la procédure, la signalisation précédemment affichée s’éteint : 24H Clignotante Signale la nécessité de laver les filtres à graisse métalliques. L’alarme entre en fonction après 100 heures de travail effectif de la hotte. 24H Clignotante Signale la nécessité de remplacer les filtres à charbon actif. Laver également les filtres à graisse métalliques. L’alarme entre en fonction après 200 heures de travail effectif de la hotte. La led Delay s’éclaire.

2 clignotements led Touche A.

1 clignotement led Touche A.

La led Éclairage s’éclaire.

ENTRETIEN

TELECOMMANDE (FOURNIE SUR DEMANDE)

Il est possible de commander cet appareil au moyen d’une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris).

• Ne pas ranger la télécommande à proximité de sources de chaleur.

• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Filtres à graisse métalliques

Ils peuvent être lavés au lave-vaisselle et doivent être lavés quand la touche 24H clignote ou au moins tous les 2 mois d’utilisation environ ou plus fréquemment, en cas d’utilisation particulièrement intensive.

Reset du signal d'alarme

• Éteindre les lumières et le moteur d’aspiration.

• Appuyer sur la touche F (24H) pendant 5 sec.

NETTOYAGE FILTRES

• Retirer les filtres un à un, en les poussant vers l’arrière du groupe, tout en tirant en même temps vers le bas.

• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter (Tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l’efficacité de ce dernier).

• Les remonter en veillant à ce que la poignée soit toujours vers la partie visible ex terne.

Filtres anti-odeur à charbon actif (version filtrante)

Le filtre anti-odeur à charbon actif est uniquement présent sur les hottes en version filtrante. Il a pour fonction de retenir les odeurs du flux d’air qui le traverse jusqu’à ce qu’il atteigne la saturation. Il n’est ni lavable, ni régénérable. Le remplacer lorsque la led 24H clignote à l’afficheur ou au moins tous les 4 mois. Le signal d’alarme, si préalablement activé, a lieu seulement lorsque le moteur d’aspiration est en marche.

Activation du signal d’alarme

• Dans les hottes en version filtrante, activer le signal d’alarme de saturation filtres au moment de l’installation ou après.

• Éteindre les lumières et le moteur d’aspiration.

• Appuyer sur la touche E (Intensive) jusqu’à la validation :

• 2 clignotements led Off Moteur - Alarme saturation filtre à charbon actif ACTIVÉE

• 1 clignotement led Off Moteur - Alarme saturation filtre à charbon actif DÉSACTIVÉE

REMPLACEMENT DU FILTRE ANTI-ODEUR À CHARBON ACTIF

Reset du signal d'alarme

• Éteindre les lumières et le moteur d’aspiration.

• Appuyer sur la touche F (24H) pendant 5 sec. Remplacement du filtre

• Retirer les filtres à graisse métalliques.

• Enlever le filtre anti-odeur à charbon actif saturé en intervenant sur les crochets prévus à cet effet.

• Monter le nouveau filtre en l’accrochant dans son siège.

• Remonter les filtres à graisse métalliques.

Éclairage

Attention : Cet appareil est doté d’une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance optique maximum émise à 439nm : 7µW. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes…)

• Pour le remplacement, contacter le Service après-vente. (« Pour l’achat, s’adresser au service après-vente »).

2°

EMPFEHLUNGEN UND HINWEISE

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungs-

merkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zu rückzu führen sind.

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu au f den Absatz Raumbedarf und Installation).

• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.

• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.

• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.

• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belü ftung gesorgt werden. Soll te die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet. Der Gebrauch ist dann sachgemäß und sicher, wenn der ma x. Unterdruck des Rau ms ni cht mehr als 0 ,04 mba r beträgt.

• Ein schadhaftes Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden, damit jedes Risiko vermieden wird.

• Alle Abluftvorschriften müssen beachtet werden.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.

• Unsachgemäßer Einsatz der Haube ist zu unterlassen.

• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.

• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kan n sich entzünden.

• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.

• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensoris chen und gei stigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofe rn sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Gerä ts angeleitet werden.

• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

• “ACHTUNG: Die zugänglichen Teile können sehr heiß werden, wenn sie mit Kochgeräten eingesetzt wer- den.”.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschal tet wird.

• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Au stau schen de r Filter genauestens eingehalten werden (Brandgefahr).

• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder sei ner Verpackung weist darauf hin, dass di eses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

CHARAKTERISTIKEN

Komponenten

BezugMenge Produktkomponenten 1 1 Haubenkörper, komplett mit: Bedienelemente,

Beleuchtung, Ventilatorgruppe, Filter

2.1 1 Oberer Kaminteil

2.2 1 Unterer Kaminteil

5 1 Beleuchtung 8 1 Luftstromrichtungsgitter 9 1 Reduzierflansch 150-120 16 1 Filterdeckel BezugMenge Installationskomponenten

7.2.1 2 Befestigungswinkel oberer Kaminteil

11 6 Dübel 11a 2 Dübel SB 12/10 12a 6 Schrauben 4,2 x 44,4 12c 10 Schrauben 2,9 x 6,5 12r 2 Schrauben 4,2 x 12,7 12d 2 Schrauben 2,9 x 9,5

Menge Dokumentation 1 Betriebsanleitung

12a

7.2.1 11

2.1

2.2

12c

12d

12c

12r

11a

12a

Platzbedarf

Min.

400mm

Min.

400mm

MONTAGE

Bohren der Wand und Befestigung der Bügel

7.2.1

247 247

11a

210

12a

210

482

An der Wand anzeichnen:

• eine senkrechte L inie bis z ur Decke oder zum oberen Rand in der Mitte des Ins tallationsbereichs de r Haube,

• eine waagrechte Linie mindestens 1004 mm oberhalb der Kochmulde.

• 247 mm rechts von der senk rechten Bezugslinie einen Punkt (1) auf der waagrechten Linie kennzeichnen.

• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen.

• Wie angegebe n 210 mm rechts von der senkrechten Bezugslinie und 482 mm oberhalb der Kochmulde einen Punkt (2) kennzeichnen.

• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen.

• Die gekennzeichneten Punkte (1) mit einem Bohrer ø 12 mm bohren.

• Die gekennzeichneten Punkte (2) mit einem Bohrer ø 8 mm bohren.

• Die Dübel mit dem Bügel 11a in die Bohrungen (1) einfügen und festschrauben.

• Den Dübel 11 in die Bohrungen (2) einfügen.

Zur Montage der haube mit Dekorkamin (option)

• Den Bügel 7.2.1 wie angegeben 1-2 mm unterhalb der Decke oder der oberen Beg renzung anlegen und seinen Mittelpunkt (Einschnitte) an der senkrechten Bezugslinie ausrichten.

• Die Mitte der Löcher des Bügels kennzeichnen.

• Den Bügel 7.2.1 wie angegeben X mm unterhalb des ersten Bügels (X = Höhe des mitgelieferten oberen Kaminteils) anlegen und seinen Mittelpunkt (Einschnitte) an der senkrechten Bezugslinie ausrichten.

• Die Mitte der Löcher des Bügels kennzeichnen.

• Die gekennzeichneten Punkte mit einem Bohrer ø 8 mm bohren.

• Die Dübel 11 in die Bohrungen einfügen.

• Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

• Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) befestigen.

1÷2

1004

400

Montage des Haubenkörpers

• Die Klappen öffnen/ Die Klappe öffnen (siehe Abschnitt Öffnung Panel).

• Die Fettfilter an den speziellen Griffen herausziehen.

• Die beiden Schrauben Vr der Bügel 11a auf den Hubbeginn regulieren.

• Den Haubenkörper an den 2 Bügeln 11a einhaken.

• Vom Haubeninneren her den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.

• Die Sicherungsschraube 12a einschrauben.

• Die Klappen wieder verschließen/ Die Klappe öffnen.

11a

12a

Anschlüss in abluftversion

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.

• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

• Eventuell vorhandene Aktivkohlefilter entnehmen.

ø 150

ø 120

ANSCHLUSS IN UMLUFTVERSION

Für die Installation in Umluftversion muss das optionale Kit „Aktivkohle-Filtereinsatz“ erworben werden.

• Das Winkelstück der Kaminbefestigung entfernen

• Den Filterdeckel am Luftausgang mit den vier Schrauben 12c (2,9 x 6,5) fixieren.

• Das Luftleitgitter 8 mit Hilfe von 2 der mitgeliefer- ten Schrauben 12d (2,9 x 9,5) beim Austritt der rückzuführenden Luft fixieren.

Montage der Beleuchtungseinheit

• Das Kabel der Beleuchtungseinheit durch das Loch stecken.

• Die Beleuchtungseinheit 9 auf der Oberseite der Haube ablegen.

• Mit den mitgelieferten Schrauben 12r befestigen.

• Die Fettfilter entfernen.

• Im Innern des Haubenkörpers Kappe eine Abzweigdose für den elektrischen Anschluss der Beleuchtungseinheit.

• Den Kasten öffnen und di e Drähte gemäß der Farben an die Klemme anschließen.

• Die Abzweigdose verschließen, die Fettfilter wieder einbauen und die Klappen schließen.

12d

12c

12r

12c

2.1

2.2

7.2.1

12c

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

Kaminmontage

Oberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.

• Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.

• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

BEDIENUNG

A B C D E F G H

Taste Funktion LED

A Stellt den Motor ab. Die LEDs, welche die Drehz ahl des Motors an geben, gehen aus.

Aktiviert/Deaktiviert bei 5 Sekunden langem Drücken den

Modus Tastatursperre.

B Schalte t die erste Betriebsgeschwindigkeit ein. Die LEDs der ersten Betri ebsge schw indi gkeit u nd Motor Off scha lten

C Schaltet die zweite Betriebsgesc hwindigkeit ein. Die LEDs der zweiten Betri ebsgeschwin digkeit und Mot or Off schalte n

D Schaltet die dritte Betriebsgeschwindigkeit ein. Die LEDs der dritten Betriebsgeschwindigkeit und Motor Off schalten

E Aktiviert die auf 10 Minuten eingestellte Intensivgeschwindig-

keit, nach deren Ablauf w ieder zur zuv or gewä hlten Gebläse stufe zurückgekehrt wird. Wird durch Betätigen der Ta ste oder Abstellen des Motors deaktiviert.

Mit zirka 5 Sekunden langem Gedrückthalt en der Taste bei

abgeschalteten Verbrauchern (Motor+ Licht) wird der Alarm der Aktivkohlefilter aktiviert. Zum Abstellen die Taste erneut 5 Sekunden lang drücken.

F Akt iviert die Funktion 24H, mit welcher sich der Motor bei

einer Geschwindigkeit einschaltet, die eine Absaugleistung von

100 m

/h für die Dauer von 10 Minuten pro Stunde ermöglicht.

Dieser Modus ist nicht verfügbar, wenn die Intensivge- schwindigkeit oder Delay zugeschaltet ist. Zum Abstellen die Taste erneut drücken.

Bei laufendem Filteralarm wird durch 5 Sekunden anhaltendes

Drücken der Taste ein Reset des Alarms ausgel öst. Derlei Anzeigen sind nur bei abgestelltem Motor sichtbar.

G Aktiviert das Delay, das um 30 Minuten verzögerte, automati-

sche Abschalten von Motor und Beleuchtung. Wird durch Betätigen der Ta ste oder Abstellen des Motors deaktiviert.

Mit zirka 5 Sek unden langem Ge drückthalte n der Taste wird

die Fernbedienung aktiviert. Mit zirka 5 Sekunden langem Ge drückthalten de r Taste wird die Fernbedienung deaktiviert.

H Schaltet durch kurzes Dr ücken die Beleuchtungsanlage auf

höchster Intensitätsstufe ein und aus.

Mit zirka 2 Sek unden langem Ge drückthalte n der Taste wird

die Notbeleuchtung aktiviert (wenn vorgesehen).

Schalttafel

Alle LEDs schalten sich nacheinander mit einer bestimmten Reihenfolge ein.

sich ein.

sich ein. Blinkt einmal pro Sekunde.

2 Mal Blinken der LED Taste A.

1 Mal Blinken der LED Taste A. Die LEDs der Betriebsgeschw indigkeit 24H und Motor Off schalten sich ein.

Nach abgeschlossener Pr ozedur verlös cht die vorherige Anzeige: 24H Blinkend Zeigt an, dass die Metallfettfilter ge waschen werden müssen. Dieser Alarm wird nach 100 effekt iven Betriebsstunden der Abzugshaube ausgelöst. 24H Blinkend Zeigt an, dass die Aktivkohlefilter ausgewechselt und die Metallfettfilter gewaschen werden müssen. Dieser Al arm wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst. Die LED Delay schaltet sich ein.

2 Mal Blinken der LED Taste A.

1 Mal Blinken der LED Taste A.

Die LED der Beleuchtung schaltet sich ein.

WARTUNG

FERNBEDIENUNG (OPTION)

Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht mitgeliefert).

• Die Fernbedienung nicht in die Nähe von Hitzequellen legen.

• Batterien müssen vorschriftsmäßig entsorgt werden.

Metallfettfilter

Die Fettfilter sind spülmaschinengeeignet und müssen gewaschen werden, sobald die LED 24H blinkt, oder mindestens alle 2 Monate, oder auch öfter, je nach Intensität des Gebrauchs.

Reset des Alarmsignals

• Die Beleuchtung und den Absaugmotor abstellen.

• Die Taste F (24H) 5 Sekunden lang drücken.

Reinigung der Filter

• Die Filter einzeln ausbauen, indem sie in den hinteren Teil der Gruppe geschoben und gleichzeitig nach unten gezogen werden.

• Die Filter waschen, ohne sie zu verbiegen, und vor dem erneuten Einbau trocknen lassen. (Die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)

• Nun die Filter wieder einbauen, so dass der Griff nach der äußeren Sichtseite zeigt.

Aktivkohle-Geruchsfilter (Umluftversion)

Der Aktivkohlefilter ist nur an Umluftversionen der Abzugshauben vorhanden und hat die Aufgabe die Gerüche des durchfließenden Luftstroms zurückzuhalten. Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss ausgewechselt werden, wenn die LED 24H blinkt, oder mindestens alle 4 Monate. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist.

Aktivierung des Alarmsignals

• Bei den Umluftversionen der Abzugshauben wird die Alarmanzeige für Filtersättigung im Augenblick der Installation oder in der Folge aktiviert.

• Die Beleuchtung und den Absaugmotor abstellen.

• Die Taste E (Intensivgeschwindigkeit) bis zur Bestätigung drücken:

• Zweimaliges Blinken der LEDs Motor Off – Sättigungsalarm Aktivkohlefilter

AKTIVIERT

• Einmaliges Blinken der LEDs Motor Off – Sättigungsalarm Aktivkohlefilter

DEAKTIVIERT.

AUSWECHSELN DES AKTIVKOHLE-GERUCHSFILTERS

Reset des Alarmsignals

• Die Beleuchtung und den Absaugmotor abstellen.

• Die Taste F (24H) 5 Sekunden lang drücken.

Auswechseln des Filters

• Die Fettfilter aus Metall entfernen.

• Den gesättigten Aktivkohle-Geruchsfilter durch Öffnen der Klammern ausbauen.

• Den neuen Filter in seinen Sitz einhängen.

• Die Fettfilter aus Metall wieder einbauen.

Beleuchtung

LED-Strahler

• Ersatz für Kunden-Support kontaktieren ("Fuer den Einkauf von Ersatzlampen bitte wenden Sie sich an den Kundendienst").

Achtung: Dieses Gerät ist mit einer weißen LED-Lampe der Klasse 1M gemäß EN 60825-1 ausgestattet: 1994 + A1:2002 + A2:2001; max. gelieferte Lichtleistung @439nm: 7µW. Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.

2°

CONSEJOS Y SUGERENCIAS

Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello

puede ser posible que se describan detalles y características de e quipamiento que no concuerden íntegramente con las de su aparato concreto.

INSTALACIÓN

• El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.

• La distancia mínima de seguridad entre la encimera y la campana debe ser de 650mm (algunos modelos pueden ser instalados a una altura por debajo, se refieren al párrafo hue lla y la instalac ión).

• Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.

• Para los aparatos Clase I asegurarse de que la instalación eléctrica doméstica posea una toma de tierra eficaz.

• Conectar la campana a la salida del aire de aspiración mediante un tubo de 120mm de diámetro como mínimo. El recorrido del tubo debe ser lo más c orto posible.

• No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).

• En el caso que en la cocina se utilice de manera silm ultánea la campan a y otro s aparatos n o eléctr icos (por ejemplo aparatos de gas), debe existir un s istem a de ventil ación su ficiente p ara todo el ambiente. Si la cocina no posee un orificio que comunique con e l exterior, hay que realiza rlo para garantizar el recambio del aire. Un uso propio y sin riesgos se ob tiene cuando la depr esión máxima del local no supera los 0,04 mBar.

• En el caso se dañe el cable de alimentación, éste de be ser sustituido por e l constructor o p or el servicio de asistencia técnica, para prevenir cualquier r iesgo.

• Es necesario respetar todas las normativas relativas al co nducto de descarga del aire.

USO

• La campana ha sido concebida exclusivamente para un uso doméstico, p ara eliminar los o lores de la cocina. No utilizarla de manera inadecuada.

• No dejar llamas libres de fuerte intensidad mie ntras la campana esté funcionan do.

• Regular siempre las llamas de manera que éstas no sobresalgan lateralmente con respec to al fondo de las ollas.

• Controlar las freídoras durante su uso : el aceite muy caliente se pue de inflamar.

• No flambear bajo la campana extractora.

• Este aparato no tiene que ser utilizado por personas (niños incluídos) con capacidades psíquicas, sensoriales o mentales reducidas, o bien por p ersonas sin experienc ia y conocimientos en la materia, a menos que no lo hagan bajo el control, o instruídos, po r personas responsables d e su seguridad.

• Controlar que los niños no jueguen con el aparato.

• “ATENCIÓN: Las partes accesibles pueden cale ntarse mucho si utiliz adas con aparatos de cocción.”

MANTENIMIENTO

• Antes de efectuar cualquier operación de mantenimiento , desenchufar la c ampana de la re d eléctrica o apagar el interruptor general.

• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados (riesgo de incendio) .

• Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.

El símbolo en el producto o en su embalaje indica que este pr oducto no se puede tratar com o desperdicios norm ales del hogar. Est e producto se debe ent regar al punto de recolección de eq uipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posi bles consecuencias n egativas para el ambient e y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reci claje de es te produ cto, póng ase en co ntacto co n la admini stració n de su ciu dad, co n su servicio de desechos del hogar o con la tienda donde compró el producto.

CARACTERÍSTICAS

Componentes

Ref. Cant. Componentes de producto 1 1 Cuerpo campana dotado de: Mandos, luz, grupo

ventilador, filtros

2.1 1 Chimenea superior

2.2 1 Chimenea inferior

5 1 Grupo iluminación 8 1 Rejilla orientación salida aire 9 1 Brida de reducción 150-120 16 1 Cubierta filtrante Ref. Cant. Componentes de instalación

7.2.1 2 Bridas de fijación chimenea superior

11 6 Tacos 11a 2 Tacos SB 12/10 12a 6 Tornillos 4,2 x 44,4 12c 10 Tornillos 2,9 x 6,5 12r 2 Tornillos 4,2 x 12,7 12d 2 Tornillos 2,9 x 9,5

Cant. Documentación 1 Manual de instrucciones

12a

7.2.1 11

2.1

2.2

12c

12d

12c

12r

11a

12a

Dimensiones

Min.

400mm

Min.

400mm

INSTALACIÓN

Perforación pared y Fijación bridas

1÷2

12a

7.2.1

247 247

11a

210

1004

482

400

Trazar en la pared: . una línea Vertical hasta el techo o al límite superior, al centro de la zona prevista para el

montaje de la campana;

. una línea Horizontal a 1004 mm min. sobre el Plano de Cocción. . Marcar un punto (1) sobre la línea horizontal a 247 mm a la derecha de la línea vertical de

referencia.

. Repetir esta operación por la parte opuesta, verificando su nivelación. . Marcar como se indica, un punto de referencia (2) a 210 mm desde la línea vertical de refe-

rencia, y 482 mm sobre el plano de cocción.

. Repetir esta operación por la parte opuesta, verificando su nivelación. . Perforar ø 12 mm los puntos (1) marcados. . Perforar ø 8 mm los puntos (2) marcados. . Introducir los tacos con bridas 11a en los orificios (1) y atornillar. . Introducir los tacos 11 en los orificios (2).

Para instalación con chimenea decorativa: (Opcional) . Apoyar como se indica la brida 7.2.1 a 1-2 mm del techo o del límite superior, alineando su

centro (muescas) en la línea vertical de referencia.

. Marcar los centros de los orificios de la brida. . Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X= altura chime-

nea superior en dotación), alineando su centro (muescas) en la línea vertical de referencia.

. Marcar los centros de los orificios de la brida. . Perforar ø 8 mm los puntos marcados. . Introducir los tacos 11 en los orificios. . Fijar las bridas utilizando los 2 tornillos 12a (4,2 x 44,4) en dotación.

Montaje Cuerpo Campana

• Abrir las puertas/la puerta (ver sección del Panel de Apertura)

• Quitar los Filtros antigrasa operando en las manijas específicas.

• Regular los dos tornillos Vr, de las bridas 11a, al inicio de la carrera.

• Enganchar el cuerpo de la campana a las 2 bridas 11a.

Desde el interior del cuerpo de la campana operar en

los tornillos Vr para nivelar el Cuerpo de la Campana.

• Atornillar el tornillo de seguridad 12a.

• Cerrar las puertas/ la puerta.

11a

12a

Conexiones

SALIDA DEL AIRE VERSIÓN ASPIRANTE

Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un tubo rígido o flexible de ø150 o 120 mm, a discreción del instalador.

• Para la conexión con el tubo de ø120 mm, introducir la brida de reducción 9 en la salida del cuerpo de la campana.

• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.

• Quitar los filtros antiolor al carbón activo.

ø 150

ø 120

SALIDA DEL AIRE VERSIÓN FILTRANTE

En la instalación en Versión Filtrante hay que comprar el kit Cartucho al carbón activado.

• Quitar el angular que sujeta la chimenea

• Atornillar la tapa filtrante en la salida del aire, usando cuatro tornillos 12c (2,9 x 6,5).

• Fijar la rejilla de dirección 8 en la salida del aire reciclado mediante los 2 tornillos 12d (2,9 x 9,5) en dotación.

Montaje Grupo iluminación

• Introducir el cable del grupo iluminación en el orificio.

• Apoyar el grupo iluminación 9.

• Fijarlas con los tornillos 12r en dotación.

• Quitar los filtros antigrasa metá lic os.

• Al interior del cuerpo de la campana hay una caja para la conexión eléctrica del grupo iluminación.

• Abrir la caja y conectar los filtros al borne presente dentro verificando la combinación de los colores.

• Cerrar la caja eléctrica, montar nuevamente los filtros antigrasa y cerrar las puertas.

12d

12c

12r

12c

2.1

2.2

7.2.1

12c

CONEXIÓN ELÉCTRICA

• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.

• Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.

Montaje de la chimenea

Chimenea superior

• Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 cerrarlas hasta el tope.

• Fijar a los lados de las bridas con los 4 tornillos 12c (2,9 x 9,5) en dotación.

Chimenea inferior

• Ensanchar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y cerrarlas hasta el tope.

• Fijar lateralmente la parte inferior en el cuerpo de la campana, con los 2 tornillos 12c (2,9 x 9,5) en dotación.

USO

A B C D E F G H

Tecla Función Led

Apaga el motor

Si se presiona por 5 segundos, activa/desactiva la modali-

dad bloqueo teclado. Activa la primera velocidad.

Activa la segunda velocidad.

Activa la tercera velocidad.

Activa la velocidad

porizada en 10 minutos, al final del tiempo el sistema regresa a la velocidad implementada precedentemente. Se desactiva presionando la tecla o apagando el motor.

Manteniendo la tecla presionada por aproximada mente 5

segundos, cuando todas las cargas están apagadas (motor+luz) se activa la alarma de los filtros al carbono activo.

Para desactivarla, se presiona de nuevo la tecla por otros 5 segundos. Activa la función 24H donde el motor se enciende a una

velocidad que permite una aspiración de 100 m3/h por 10 minutos cada hora. Dicha modalidad no es activable si está activa la intensiva o la Delay Para desactivarla, se presiona de nuevo la tecla.

Con la alarma filtros en curso presionando la tecla por

aproximadamente 5 segundos se efectúa el reset de la alarma. Dichas señalizaciones son visibles sólo con el motor apagado.

Activa la Delay, el apagado automático retrasado del

motor y de la instalación de Iluminación en 30’. Se desactiva presionando la tecla o apagando el motor.

Manteniendo la tecla presionada por 5 segundos se habilita

el telemando. Manteniendo la tecla presionada por 5 segundos se deshabilita el telemando. Presionada brevemente enciende y apaga la instalación de

iluminación a la máxima intensidad.

Manteniendo la tecla presionada por 2 segundos se encien-

den las luces de cortesía (si previstas).

Los leds de indicación de la velocidad del motor se apagan.

Los leds de primera velocidad y off motor se encienden.

Los leds de segunda velocidad y off motor se encienden.

Los leds de tercera velocidad y off motor se encienden.

Intensiva, dicha velocidad está tem-

Tablero de mandos

Todos los leds se encienden cíclicamente ejecutan una secuencia de encendido.

Parpadea una vez por segundo.

2 parpadeos led tecla A

1 parpadeo led tecla A Los leds de velocidad 24H y off motor se encienden.

Una vez terminado el procedimiento se apaga la señalización visualizada precedentemente : 24H Intermitente Señala la necesidad de lavar los filtros antigrasa metálicos. La alarma entra en función después de 100 horas de trabajo efectivo de la campana 24H Intermitente Señala la necesidad de sustituir los filtros al carbono activo y deben lavarse además los filtros antigrasa metálicos. La alarma entra en función después de 200 horas de trabajo efectivo de la campana El led Delay se enciende.

2 parpadeos led tecla A

1 parpadeo led tecla A

El led luces se enciende.

MANTENIMIENTO

MANDO A DISTANCIA (OPCIONAL)

El aparato puede comandarse con un mando a distancia que funciona con pilas alcalinas zinkcarbón de 1,5 V del tipo standard LR03-AAA (no incluido).

• No dejar el mando a distancia cerca de una fuente de calor.

• Tirar las pilas, cuando se hayan agotado, en los contenedores especiales colocados con dicho fin.

Filtros antigrasa metálicos

Se pueden lavar también en lavavajillas, y necesitan ser lavados cuando parpadea el led 24H o por lo menos cada 2 meses de uso aproximadamente o con mayor frecuencia en caso de uso particularmente intenso.

Reset de la señal de alarma

• Apagar las luces y el motor de aspiración.

• Presionar la tecla F (24H) por 5 segundos.

Limpieza de los Filtros

• Quitar los filtros uno por vez, empujándolos hacia la parte posterior del grupo y tirando simultáneamente hacia abajo.

• Lavar los filtros evitando doblarlos, y dejarlos secar antes de volverlos a montar. (un eventual cambio de color de la superficie del filtro, que podría verificarse en el transcurso del tiempo, no perjudica absolutamente la eficiencia del mismo.)

• Montar nuevamente los filtros teniendo cuidado de mantener la manija hacia la parte visible externa.

Filtros antiolor al carbono activo (versión filtrante).

El filtro antiolor al carbono activo está presente solamente en las campanas en versión filtrante, tiene la función de retener los olores del flujo de aire que lo atraviesa hasta alcanzar la saturación. No es lavable y no es regenerable, debe ser sustituido cuando en el display parpadea el led 24H o por lo menos cada 4 meses. La señalización de alarma si ha sido previamente activada, se verifica sólo cuando está activado el motor de aspiración.

Activación de la señal de alarma

• En las campanas en versión filtrante, la señalización de alarma saturación filtros debe activarse en el momento de la instalación o sucesivamente.

• Apagar las luces y el motor de aspiración.

• Presionar la tecla E (intensiva) hasta la conformidad.

• 2 parpadeos leds off motor - Alarma de saturación filtro al carbono ACTIVADA.

• 1 parpadeo led off motor - Alarma de saturación filtro al carbono activo DESACTIVADA.

SUSTITUCIÓN FILTRO ANTIOLOR AL CARBONO ACTIVO

Reset de la señal de alarma

. Apagar las luces y el motor de aspiración. . Presionar la tecla F (24H) por 5 segundos.

Sustitución filtro . Quitar los filtros a ntigrasa metálicos. . Quitar el filtro antiolor al carbono activo saturado, operando en

los enganches específicos. . Montar el nuevo filtro enganchándolo en su asiento. . Montar los filtros antigrasa metálicos.

Iluminación

Atención : Este aparato está provisto de una luz LED blanca de clase 1 M según la norma EN 60825-1: 1994 + A1:2002 + A2:2001; máxima potencia óptica emitida@439nm: 7µW. No observar directamente con instrumentos ópticos (catalejo, lupa……..)

. Para la sustitución ponerse en contacto con la Asistencia Técnica. ("Pa-

ra la compra dirigirse a la asistencia técnica").

2°

ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ

Το παρόν εγχειρίδιο οδηγιών χρήσης αναφέρεται σε πολλά μοντέλα της συσκευής. Είναι δυνατό να

περιγράφονται διάφορα εξαρτήματα του εξοπλισμού, που δεν αφορούν τη συσκευή σας.

ΕΓΚΑΤΑΣΤΑΣΗ

• Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες που οφείλονται σε λανθασμένη εγκατάσταση ή στη μη τήρηση των κανόνων της τεχνικής.

• Η ελάχιστη απόσταση ασφαλείας μεταξύ της επιφάνειας των εστιών και του απορροφητήρα πρέπει να είναι 650 mm (ορισμένα μοντέλα μπορούν να εγκατασταθούν σε μικρότερο ύψος, ανατρέξτε στις παραγράφους με τις διαστάσεις και τις οδηγίες τοποθέτησης).

• Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιμή που αναγράφεται στην πινακίδα στο εσωτερικό του απορροφητήρα.

• Για συσκευές κλάσης I βεβαιωθείτε ότι η οικιακή ηλεκτρική εγκατάσταση εξασφαλίζει σωστή γείωση.

• Συνδέστε τον απορροφητήρα στον αγωγό απαγωγής χρησιμοποιώντας σωλήνα με διάμετρο ίση ή μεγαλύτερη από 120 mm. Η διαδρομή του σωλήνα πρέπει να είναι όσο το δυνατόν συντομότερη.

• Μη συνδέετε το σωλήνα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση (λέβητες, τζάκια κλπ.).

• Σε περίπτωση που στο δωμάτιο εκτός από τον απορροφητήρα χρησιμοποιούνται και συσκευές που δεν καταναλώνουν ηλεκτρική ενέργεια (π.χ. συσκευές καύσης αερίου), θα πρέπει να προβλέπεται επαρκής αερισμός του χώρου. Εάν η κουζίνα δεν διαθέτει ανοίγματα, δημιουργήστε ένα άνοιγμα που να επικοινωνεί με το εξωτερικό κ

αθαρού αέρα. Μια κατάλληλη και χωρίς κινδύνους χρήση επιτυγχάνεται όταν η μέγιστη

υποπίεση του δωματίου δεν υπερβαίνει τα 0,04 mBar.

• Σε περίπτωση ζημιάς του ηλεκτρικού καλωδίου, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από το σέρβις, ώστε να προληφθεί κάθε κίνδυνος.

• Πρέπει να τηρείτε όλους τους κανονισμούς αναφορικά με την εκκένωση του αέρα.

ΧΡΗΣΗ

• Ο απορροφητήρας έχει μελετηθεί αποκλειστικά για οικιακή χρήση και για την απαγωγή των οσμών της κουζίνας.

• Μη χρησιμοποιείτε ποτέ για άλλες χρήσεις τον απορροφητήρα.

• Μην αφήνετε ελεύθερες φλόγες μεγάλης έντασης κάτω από τον απορροφητήρα όταν λειτουργεί.

• Ρυθμίζετε πάντα τις φλόγες έτσι ώστε να μην προεξέχουν πολύ από τον πάτο των σκευών.

• Ελέγχετε τις φριτέζες όταν χρησιμοποιούνται: το καυτό λάδι μπορεί να πάρει φωτιά.

• Μην μαγειρεύετε φαγητά φλαμπέ κάτω από τον απορροφητήρα της κουζίνας. Υπάρχει κίνδυνος πυρκαγιάς.

• Αυτή η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων των παιδιών)

με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και γνώση, εκτός εάν ελέγχονται ή εκπαιδεύονται στη χρήση της συσκευής από άτομα που ευθύνονται για την ασφάλειά τους.

• Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή.

• "ΠΡΟΣΟΧΗ: Τα προσβάσιμα μέρη συσκευές μαγειρέματος."

μπορεί να έχουν υψηλή θ

ΣΥΝΤΗΡΗΣΗ

• Πριν από οποιαδήποτε επέμβαση συντήρησης, αποσυνδέστε τον απορροφητήρα βγάζοντας το φις από την πρίζα ή γυρνώντας το γενικό διακόπτη.

• Η συντήρηση των φίλτρων πρέπει να εκτελείται σχολαστικά και έγκαιρα στα ενδεδειγμένα χρονικά διαστήματα (Κίνδυνος πυρκαγιάς).

• Για τον καθαρισμό των επιφανειών του απορροφητήρα αρκεί να χρησιμοποιήσετε ένα υγρό πανί και ουδέτερο υγρό απορρυπαντικό.

Το σύµβολο στο προϊόν ή επάνω στη συσκευασία του υποδεικνύει ότι δεν πρέπει να µ εταχειρίζεστε το προϊόν αυτό ως οικιακό απόρριµµα . Αντιθέτως θα πρέπει να παραδίδεται στο κατάλληλο σηµείο συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισµού. Εξασφαλίζοντας ότι το προϊόν αυτό διατίθεται σωστά, συµβάλλετε στην αποτροπή ενδεχόµενων αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα µπορούσαν διαφορετικά να προκληθούν από ακατάλληλο χειρισµό απόρριψης του προϊόντος αυτού. Για λεπτοµερέστερες πληροφορίες σχετικά µε την ανακύκλωση του προϊόντος αυτού, επικοινωνήστε µ ε το δηµαρχείο της περιοχής σας, την τοπική σας υπηρεσία αποκοµιδής οικιακών απορριµµάτων ή µ ε το κατάστηµα όπου αγοράσατε το προϊόν.

για να εξασφαλίζεται η είσοδος

ερμοκρασία αν χρησιμοποιούνται με

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εξαρτήματα

Αναφ. Ποσ. Εξαρτήματα της συσκευής

1 1 Σώμα απορροφητήρα με: Χειριστήρια, Φωτισμό,

Σύστημα φτερωτής, Φίλτρα

2.1 1 Πάνω καμινάδα

2.2 1 Κάτω καμινάδα

5 1 Φωτιστικό 8 1 Ρυθμιζόμενη γρίλια εξόδου αέρα 9 1 Φλάντζα συστολής Φ 150-120 16 1 Καπάκι φίλτρου Αναφ. Ποσ. Εξαρτήματα για την εγκατάσταση

7.2.1 2 Στηρίγματα στερέωσης πάνω καμινάδας

11 6 Ούπα 11a 2 Ούπα SB 12/10 12a 6 Βίδες 4,2 x 44,4 12c 10 Βίδες 2,9 x 6,5 12r 2 Βίδες 2,9 x 6,5 12d 2 Βίδες 2,9 x 9,5

Ποσ. Έντυπα 1 Εγχειρίδιο οδηγιών

12a

7.2.1 11

2.1

2.2

12c

12d

12c

12r

11a

12a

Διαστάσεις

Min.

400mm

Min.

400mm

ΕΓΚΑΤΑΣΤΑΣΗ

Διάτρηση τοίχου και στερέωση στηριγμάτων

12a

1÷2

7.2.1

247 247

11a

210

1004

482

400

Χαράξτε στον τοίχο:

• μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται για την εγκατάσταση του απορροφητήρα.

• μια οριζόντια γραμμή σε απόσταση τουλάχιστον 1.004 mm πάνω από την επιφάνεια των εστιών.

• Σημειώστε ένα σημείο (1) στην οριζόντια γραμμή και σε απόσταση 247 mm στα δεξιά της κατακόρυφης γραμμής αναφοράς.

• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά και ελέγξτε το αλφάδιασμα.

• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς (2) σε απόσταση 210 mm από την κατακόρυφη γραμμή αναφοράς, και 482 mm πάνω από την επιφάνεια των εστιών.

• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά και ελέγξτε το αλφάδιασμα.

• Ανοίξτε οπές Φ 12 mm στα σημεία (1).

• Ανοίξτε οπές Φ 8 mm στα σημεία (2).

• Τοποθετήστε τα ούπα με το στήριγμα 11a στις οπές (1) και βιδώστε.

• Τοποθετήστε ένα ούπα 11 στις οπές (2).

Για εγκατάσταση με διακοσμητική καμινάδα: (Προαιρετικά)

• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή από

το ανώτερο σημείο, ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφοράς.

• Σημειώστε τα κέντρα των οπών του στηρίγματος.

• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση X mm κάτω από το πρώτο στήριγμα (X = ύψος πάνω καμινάδας του εξοπλισμού), ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γρα

μμή αναφοράς.

• Σημειώστε τα κέντρα των οπών του στηρίγματος.

• Ανοίξτε οπές Φ 8 mm στα σημεία αυτά.

• Τοποθετήστε τα ούπα 11 στις οπές.

• Στερεώστε τα στηρίγματα χρησιμοποιώντας τις βίδες 12a (4,2 x 44,4) του εξοπλισμού.

Τοποθέτηση σώματος απορροφητήρα

• Ανοίξτε τις πόρτες/την πόρτα (βλέπε τμήμα πάνελ Άνοιγμα).

• Βγάλτε τα φίλτρα για λίπη ελευθερώνοντας τις ειδικές λαβές.

• Ρυθμίστε τις δύο βίδες Vr των στηριγμάτων 11a, στην αρχή της διαδρομής.

• Στερεώστε το σώμα του απορροφητήρα στα δύο στηρίγματα 11a.

• Από το εσωτερικό του σώματος γυρίστε τις δύο βίδες

Vr για να αλφαδιάσετε τον απορροφητήρα.

• Βιδώστε τη βίδα ασφ

αλείας 12a.

• Κλείστε και πάλι τις πόρτες/την πόρτα.

11a

12a

Συνδέσεις

ΕΞΟΔΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΠΑΓΩΓΗΣ

Για την εγκατάσταση του μοντέλου απαγωγής, συνδέστε τον απορροφητήρα στο σωλήνα εξόδου με έναν άκαμπτο ή εύκαμπτο σωλήνα o150 ή 120 mm, η επιλογή του οποίου επαφίεται στον εγκαταστάτη.

• Για σύνδεση με σωλήνα o120 mm, τοποθετήστε τη φλάντζα συστολής 9 στην έξοδο του σώματος του απορροφητήρα.

• Στερεώστε το σωλήνα με κατ

άλληλα κο

λάρα. Τα

αναγκαίο υλικό δεν διατίθεται με τον εξοπλισμό.

• Αφαιρέστε τυχόν φίλτρο ενεργού άνθρακα.

ø 150

ø 120

Έξοδος αέρα μοντέλου ανακύκλωσης

Για την εγκατάσταση του μοντέλου ανακύκλωσης είναι αναγκαία η αγορά του προαιρετικού στοιχείου ενεργού άνθρακα.

• Βγάλτε τη γωνία στερέωσης καμινάδας

• Βιδώστε το καπάκι φίλτρου στην έξοδο αέρα, χρησιμοποιώντας τις τέσσερις βίδες 12c (2,9 x 6,5).

• Στερεώστε τη ρυθμιζόμενη γρίλια 8 στην έξοδο του αέρα ανακύκλωσης με τις 2 βίδες 12d (2,9 x 9,5) του εξοπλισμού.

Τοποθέτηση Φωτιστικού

• Περάστε μέσα από την οπή το καλώδιο του φωτιστικού.

• Ακουμπήστε το φωτιστικό 9 .

• Στερεώστε με τις βίδες 12r του εξοπλισμού.

• Βγάλτε τα φίλτρα για λίπη.

• Στο εσωτερικό του σώματος απορροφητήρα , υπάρ-

χει ένα κυτίο για την ηλεκτρική σύνδεση του φωτιστικού.

• Ανοίξτε το κυτίο και συνδέστε τα καλώδια στον ακροδέκτη που υπάρχει στο εσωτερικό ελέγχοντας το συνδυασμό των χρωμάτων.

• Κλείστε το κυτίο, τοποθετήστε τα φίλτρα για λίπη και κλείστε τις πόρτες.

12d

12c

12r

12c

2.1

2.2

7.2.1

12c

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

• Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.

• Βγάλτε τα φίλτρα για λίπη (βλ. παρ. “Συντήρηση”) και βεβαιωθείτε ότι ο συνδετήρας του ηλεκτρικού καλωδίου έχει συνδεθεί σωστά στην υποδοχή της μονάδα αναρρόφησης

Τοποθέτηση καμινάδας

Πάνω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη, συνδέστε τα πίσω από τα στηρίγματα 7.2.1 και κλείστε για να ασφαλίσουν.

• Βιδώστε στα πλευρά των στηριγμάτων με τις 4 βίδες 12c (2,9 x 9,5) του εξοπλισμού.

Κάτω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη της καμινάδας, τοποθετήστε τα μεταξύ πάνω καμινάδας και τοίχου και κλείστε τα για να ασφαλίσουν.

• Στερεώστε από τα πλευρά το κάτω μέρος στο σώμα του απορροφητήρα με τις 2 βίδες 12c (2,9 x 9,5) του εξοπλισμού.

ΧΡΗΣΗ

A B C D E F G H

Πλήκτρο Λειτουργία Led

A Σβήνει το μοτέρ. Τα Led ένδειξης της ταχύτητας του μοτέρ σβήνουν.

Αν το πιέσετε για 5 δευτερόλεπτα Ενεργοποιεί / Απενεργοποιεί

τη λειτουργία Κλειδώματος πλήκτρων.

B Ενεργοποιεί την πρώτη ταχύτητα. Τα Led πρώτης ταχύτητας και Off μοτέρ ανάβουν. C Ενεργοποιεί τη δεύτερη ταχύτητα. Τα Led δεύτερης ταχύτητας και Off μοτέρ ανάβουν. D Ενεργοποιεί την τρίτη ταχύτητα. Τα Led τρίτης ταχύτητας και Off μοτέρ ανάβουν. E Ενεργοποιεί την έντονη ταχύτητα. Η ταχύτητα αυτή ενεργοποιείται

με χρονοδιακόπτη 10 λεπτών. Μετά την πάροδο του χρόνου αυτού το σύστημα επανέρχεται στην προηγούμενη επιλεγμένη ταχύτητα.

Απενεργοποιείται πιέζοντας το πλήκτρο ή σβήνοντας το μοτέρ.

Κρατώντας το πλήκτρο πατημένο για περίπου 5 δευτερόλεπτα, όταν

όλα τα φορτία είναι σβηστά (μοτέρ+φώτα), ενεργοποιείται ο συναγερμός των φίλτρων ενεργού άνθρακα Για την απενεργοποίηση, πιέστε και πάλι το πλήκτρο για άλλα 5 δευτερόλεπτα.

F Ανάβει τη λειτουργία 24H όπου το μοτέρ ανάβει με ταχύτητα που

επιτρέπει αναρρόφηση 100 m λειτουργία δεν επιλέγεται με ενεργοπ οιημένη τη λειτουργία Έντονη ή Delay. Για την απενεργοποίηση, πιέστε και πάλι το πλήκτρο.

Με το συναγερμό φίλτρου ενεργ οποιημένο, πιέζοντας το πλήκτρο

επί 5 δευτερόλεπτα περίπου επιτυγχάνεται ο μηδενισμός του συναγερμού. Οι σημάνσεις αυτές εμφανίζονται μόνο με το μοτέρ σβηστό.

G Ενεργοποιεί τη λειτουργία Delay, το αυτόματο σβήσιμο του

μοτέρ και του φωτισμού με καθυστέρηση 30 λεπτών. Απενεργοποιείται πιέζοντας το πλήκτρο ή σβήνοντας το μοτέρ.

Κρατώντας το πλήκτρο πατημένο για 5 δευτερόλεπτα, ενεργοποιεί-

ται το τηλεχειριστήριο. Κρατώντας το πλήκτρο πατημένο για 5 δευτερόλεπτα, απενεργοποιείται το τηλεχειριστήριο.

H Αν το πιέσετε για λίγο ανάβει και σβήνει το φως με τη μέγιστη

ένταση.

Κρατώντας πατημένο το πλήκτρο για 2 δευτερόλεπτα, ανάβουν τα

φώτα της πλαφονιέρας (αν υπάρχουν).

Πίνακας χειριστηρίων

/h επί 10 λεπτά ανά ώρα. Αυτή η

Όλα τα Led ανάβουν κυκλικά εκτελώντας μια σειρά

ανάμματος.

Αναβοσβήνει μία φορά το δευτερόλεπτο.

2 αναλαμπές Led πλήκτρου Α.

1 αναλαμπή Led πλήκτρου Α.

Τα Led ταχύτητας 24H και Off μοτέρ ανάβουν.

Μετά τον τερματισμό της διαδικασίας σβήνει η σήμανση που εμφανιζόταν προηγουμένως: 24H Αναβοσβήνει Επισημαίνει την ανάγκη καθαρισμού των μεταλλικών φίλτρων για λίπη. Ο συναγερμός ενεργοποιείται μετά από

100 ώρες λειτουργίας του απορροφητήρα.

24H Αναβοσβήνει

Επισημαίνει την ανάγκη αντικατάστασης φίλτρων ενεργού άνθρακα και καθαρισμού των μεταλλικών φίλτρων για λίπη. Ο συναγερμός ενεργοποιείται μετά από 200 ώρες λειτουργίας του απορροφητήρα.

Το Led Delay ανάβει.

2 αναλαμπές Led πλήκτρου Α.

1 αναλαμπή Led πλήκτρου Α.

Το Led Φώτων ανάβει.

ΣΥΝΤΗΡΗΣΗ

ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ (ΠΡΟΑΙΡΕΤΙΚΟ)

Η συσκευή ελέγχεται και με τηλεχειριστήριο που δέχεται αλκαλικές μπαταρίες ψευδαργύρου-άνθρακα 1,5 V στάνταρ τύπου

LR03-AAA (δεν περιλαμβάνεται).

• Μη βάζετε το τηλεχειριστήριο κοντά σε πηγές θερμότητας.

• Μην πετάτε τις μπαταρίες στο περιβάλλον, αλλά μόνο στους ειδικούς κάδους.

Μεταλλικά φίλτρα για λίπη

Μπορούν επίσης να πλυθούν στο πλυντήριο πιάτων και απαιτούν πλύσιμο όταν αναβοσβήνει το Led 24H ή τουλάχιστον κάθε 2 μήνες χρήσης ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης.

Μηδενισμός του συναγερμού

• Σβήστε τα φώτα και το μοτέρ αναρρόφησης.

• Πιέστε το πλήκτρο F (24H) για 5 δευτερόλεπτα.

Καθαρισμός φίλτρων

• Βγάλτε τα φίλτρα ένα-ένα πιέζοντας προς το πίσω μέρος και τραβώντας ταυτόχρονα προς τα κάτω.

• Πλύνετε τα φί στεγνώσουν πριν τα τοποθετήσετε στη θέση τους. (Η ενδεχόμενη αλλαγή χρώματος της επιφάνειας του φίλτρου με την πάροδο του χρόνου, δεν επηρεάζει με κανένα τρόπο την απόδοσή του.)

• Τοποθετήστε τα έτσι ώστε η λαβή να παραμείνει προς το εξωτερικό μέρος.

λτρα χωρίς να τα στραβώσετε και αφήστε τα να

Φίλτρα ενεργού άνθρακα για οσμές (Μοντέλο ανακύκλωσης)

Το φίλτρο ενεργού άνθρακα για οσμές υπάρχει μόνο στα μοντέλα ανακύκλωσης των απορροφητήρων. Χρησιμεύει για να παρακρατά τις οσμές από τον αέρα που το διασχίζει μέχρι να κορεσθεί. Δεν μπορεί να πλυθεί και να αναγεννηθεί και πρέπει να αντικαθίσταται όταν στην οθόνη αναβοσβήνει το Led 24H ή τουλάχιστον κάθε 4 μήνες. Η σήμανση συναγερμού, αν έχει προηγουμένως ενεργοποιηθεί, εμφανίζεται μόνον όταν λειτουργεί το μοτέρ αναρρό

φησης.

Ενεργοποίηση του συναγερμού

• Στους απορροφητήρες μοντέλο ανακύκλωσης, η σήμανση του συναγερμού κορεσμού φίλτρων ενεργοποιείται κατά την εγκατάσταση ή στη συνέχεια.

• Σβήστε τα φώτα και το μοτέρ αναρρόφησης.

• Πιέστε το πλήκτρο E (Έντονη) μέχρι την επιβεβαίωση:

• 2 αναβοσβήματα των Led Off Μοτέρ - Συναγερμός κορεσμού φίλτρου ενεργού άνθρακα

ΕΝΕΡΓΟΠΟΙΗΜΕΝΟΣ

• 1 αναβόσβημα των Led Off Μοτέρ - Συναγερμός κορεσμού φίλτρου ενεργού άνθρακα

ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟΣ.

ΑΝΤΙ

ΚΑΤΑΣΤΑΣΗ ΦΙΛΤΡΟΥ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ

Μηδενισμός του συναγερμού

• Σβήστε τα φώτα και το μοτέρ αναρρόφησης.

• Πιέστε το πλήκτρο F (24H) για 5 δευτερόλεπτα. Αντικατάσταση φίλτρου

• Βγάλτε τα μεταλλικά φίλτρα για λίπη.

• Βγάλτε το κορεσμένο φίλτρο ενεργού άνθρακα αφού το

ελευθερώσετε από τα στηρίγματα.

λτρο εν

• Τοποθετήστε το νέο φί

• Τοποθετήστε τα μεταλλικά φίλτρα για λίπη.

εργού άνθρακα στη θέση του.

Φωτισμός

Προσοχή: Αυτή η συσκευή διαθέτει λευκό φως LED κλάσης 1M σύμφωνα με το πρότυπο EN 60825-1: 1994 + A1:2002 + A2:2001. Μέγιστη εκπεμπόμενη οπτική ισχύς @439nm: 7µW. Μην κοιτάζετε απευθείας με οπτικά όργανα (κιάλια, μεγεθυντικός φακός...).

• Για την αντικατάσταση απευθυνθείτε στο Σέρβις. ("Για την αγορά απευθυνθείτε στο Σέρβις").

2°

СОВЕТЫ И РЕКОМЕНДАЦИИ

Настоящее руководство по эксплуатации составлено для разных моделей прибора. Возмож-

но, вы встретите в нем описание отдельных комплектующих, не относящихся к модели Вашего прибора.

УСТАНОВКА

• Производитель отклоняет всякую ответственность за повреждения, вызванные неправильной и несоответствующей правилам установкой.

• Минимальное безопасное расстояние между плитой и вытяжкой должно быть 650 мм (некоторые модели могут быть установлены на меньшей высоте, см. разделы, посвященные габаритным размерам и установке прибора).

• Проверить соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки.

• Для приборов класса I проверить, чтобы электрическая проводка в доме обеспечивала правильное заземление.

• Соединить вытяжку с дымоходом трубкой диаметром, равным или больше 120 мм. Длина трубки должна быть как можно меньше.

• Не соединять вытяжку с выпускными трубами дымов от процессов горения (котлы, камины и проч.).

• В случае если в помещении используются как вытяжка, так и приборы, не работающие на электроэнергии (например, газовые приборы), необходимо должным образом проветривать помещение. Если на кухне нет окна, сделать отверстие наружу из помещения, чтобы через него поступал свежий воздух. Для правильного и безопасного использования прибора максимальное разрежение в помещении не должно превышать 0,04 бара.

• В случае повреждения кабеля питания он должен быть заменен изготовителем или службой технического содействия во избежание возникновения опасных ситуаций.

• Соблюдайте

правила отведения отработанного в

ЭКСПЛУАТАЦИЯ

• Вытяжка спроектирована исключительно для бытового применения для уничтожения запахов от готовки.

• Никогда не допускать несоответствующего пользования вытяжкой.

• Не оставлять открытое и сильное пламя под находящейся в работе вытяжкой.

• Обязательно регулировать пламя, чтобы оно не выходило за дно кастрюль.

• Следить за работой фритюрниц: сильно нагретое масло может воспламениться.

• Не готовьте блюда фламбе под кухонной вытяжкой; опасность возникновения пожара.

• Запрещается пользоваться прибором людям (и детям) с ограниченными психическими, сен-

сорными и умственными способностями, а также лицам, не обладающим опытом и необходимыми знаниями, без контроля и предварительного обучения пользованием прибора со стороны ответственных за их безопасность лиц.

• Дети должны находиться под надзором взрослых и не играть с прибором.

• ВНИМАНИЕ! Детали, доступные для контакта, могут сильно нагреваться в случае пользования вытяжкой одновременно с приборами для приготовления пищи.

УХОД

• Прежде чем приступать к любой операции по уходу, отсоединить вытяжку от сети, вынув электрическую вилку или выключив главный выключатель.

• Производить тщательный и своевременный уход за фильтрами в рекомендуемые интервалы времени (Опасность пожара).

• Для уборки поверхностей вытяжки пользоваться влажной тряпкой и жидким нейтральным мылом.

оздуха.

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

ХАРАКТЕРИСТИКИ

Части

Об. Кол. Части изделия

1 1 Корпус вытяжки в комплекте с устройствами

управления, освещением, вентилятором, фильтрами.

2.1 1 Верхняя часть дымохода

2,2 1 Нижняя часть дымохода 5 1 Осветительный прибор 8 1 Регулируемая решетка выпуска воздуха 9 1 Переходный фланец 150 - 120 16 1 Фильтрующая крышка Об. Кол. Установочные компоненты

7.2.1 2 Кронштейны крепления верхней части дымохода

11 6 Вкладыши 11a 2 Вкладыши SB 12/10 12a 6 Винты 4,2 х 44,4 12c 10 Винты 2,9 х 6,5 12r 2 Винты 4,2 х 12,7 12d 2 Винты 2,9 х 9,5

Кол. Документация 1 Руководство по эксплуатации

12a

7.2.1 11

2.1

2.2

12c

12d

12c

12r

11a

12a

Габариты

Min.

400mm

Min.

400mm

УСТАНОВКА

Отверстия в стене и крепление скоб

1÷2

12a

7.2.1

247 247

11a

210

1004

482

400

Проведите на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка, предназначенного для установки вытяжки;

• горизонтальную линию на расстоянии не менее 1004 мм над варочной панелью.

• Отметьте точку (1) на горизонтальной линии на расстоянии 247 мм справа от вертикальной линии.

• Повторите эту операцию с противоположенной стороны вертикальной линии и проверьте, чтобы точки были на одном уровне.

• Обозначьте, как показано на рисунке, контрольную точку (2) на расстоянии 210 мм от вертикальной линии и на расстоянии 482 мм над варочной панелью.

• Просверлите отверстия ø 12 мм в обозначенных точках (1).

• Просверлите отверстия ø 8 мм в обозначенных точках (2).

• Вставьте вкладыши со скобой 11a в отверстия ( 1) и ввинтите их в стену.

• Вставьте в отверстия вкладыши 11 в отверстия (2).

Установка вытяжки с декоративным дымоходом ( Дополнительно)

• Приложите, как показано, скобу 7.2.1 к стене на расстоянии 1 – 2 мм от потолка или верхнего преде- ла и выровняйте ее центр (пазы) по вертикальной линии.

• Отметьте центры отверстий скобы.

• Приложите, как показано, скобу 7.2.1 на расстоянии X мм под первой скобой (X = высота прилагае-

мой в комплекте верхней части дымохода) и выровняйте ее центр (пазы) по установочной вертикальной линии. Отметьте центры отверстий скобы.

•

Просверлите отверстия ø 8 мм в обозначенных точках.

• Вставьте в отверстия вкладыши 11.

• Закрепите скобы прилагаемыми винтами 12a (4,2 x 44,4).

Установка корпуса вытяжки

• Откройте створки/День открытых дверей (см. Панель разделе Открытие).

• За специальные ручки выньте металлические жировые фильтры.

• Вставьте два винта Vr кронштейнов 11a в исходное положение.

• Повесьте корпус вытяжки на 2 кронштейна 11a.

• Изнутри корпуса вытяжки отрегулируйте затяжку винтов Vr, чтобы выставить корпус по уровню.

• Затяните предохранительные винты 12a.

• Закройте створки/День открытых дверей.

11a

12a

Соединения

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее с выпускной трубой жесткой или гибкой трубкой диаметром 150 или 120 мм, тип которой может выбрать монтажник.

• Для соединения трубкой Ø 120 мм вставить переходный фланец 9 в выпускное отверстие корпуса вытяжки.

• Закрепить трубку соответствующими трубными зажимами. Необходимый крепежный материал не входит в компл

уть фильтры от запахов на активном угле.

• Вын

ект.

ø 150

ø 120

ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

Для установки исполнения с режимом рециркуляции (с фильтрацией) необходимо установить дополнительный комплект картриджа с угольным фильтром.

• Снимите крепежный уголок дымохода

• Закрепите над отверстием для выпуска воздуха фильтрующее покрытие, пользуясь 4 винтами 12c (2,9 x 6,5).

• Закрепите направленную решетку 8 над отвер-

стием для выпуска очищенного воздуха 2 прилагаемыми винтами 12d (2,9 x 9,5).

Установка осветительного прибора

• Пропустите кабель осветительного прибора через отверстие.

• Положите осветительный прибор 9.

• Закрепите его прилагаемыми винтами 12r .

• Выньте жировые фильтры.

• Внутри корпуса вытяжки около открытой

заглушки находится коробка для электрического соединения осветительного прибора.

• Откройте коробку и соедините провода с внутренним контактным зажимом, проверив совпадение цвета проводов.

• Закройте распределительную коробку, установите жировые фильтры и закройте створки.

12d

12c

12r

12c

2.1

2.2

7.2.1

12c

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

• Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель с разведением контактов не менее 3 мм.

• Снять противожировые фильтры (смотри раздел “Уход”) и проверить правильность положения разъема питающего кабеля в розетке вытяжки

Установка дымохода

Верхний дымоход

• Слегка развести две боковые кромки дымохода, зацепить их за скобы 7.2.1 и вновь свести их до упора.

• Закрепить дымоход сбоку 4 входящими в комплект винтами 12c (2,9 x 9,5).

Нижний дымоход

• Слегка развести две боковые кромки дымохода, зацепить их между верхним дымоходом и стеной и вновь свести их до упора.

• Закрепить нижнюю часть дымохода сбоку к корпусу вытяжки входящими в комплект 2 винтами 12c (2,9 x 9,5).

ЭКСПЛУАТАЦИЯ

A B C D E F G H

Кнопка Функция Индикатор

A Выключает двигатель. Гаснут индикаторы скорости двигателя.

При нажатии в течение 5 секунд включает / выключает режим

блокировки кнопочной панели.

B Включает первую скорость. Загораются индикаторы первой скорости и ВЫКЛ C Включает вторую скорость. Загораются индикаторы второй скорости и ВЫКЛ D Включает третью скорость. Загораются индикаторы третьей скорости и ВЫКЛ E Включает интенсивную скорость; такая скорость ограничена

таймером до 10 минут. По истечении этого времени система возвращается на настроенную ранее скорость. Отключается нажатием кнопки или выключением двигателя.

При нажатии кнопки в течение 5 с екунд , когда все нагрузки

выключены (двигатель + освещение), включается сигнализация фильтров на активированном угле.

Чтобы ее отключить, еще раз нажмите кнопку в течение 5 секунд.

F Включает функцию 24H, в которой двигатель включается на

скорости, позволяющей всасывать каждый час 100 м3/ч в течение 10 минут. Функция не может быть включена, если включена функция интенсивная скорость или задержка

(Delay).

Чтобы ее отключить, еще раз нажмите кнопку.

При наличии сигнала тревоги о состоянии фильтров нажатием

кнопки в течение примерно 5 секун д сигнал можно сбросить. Указанная сигнализация видна только при отключенном двигателе.

G Приводит в действие функцию Delay, автоматическое

выключение двигателя и освещения с задержкой 30 секунд. Отключается нажатием кнопки или выключением двигателя.

При нажатии кнопки в течение 5 секун д включается пульт ДУ.

При нажатии кнопки в течение 5 секун д выключается пуль т ДУ.

Панель управления

Все индикаторы включаются по очереди.

двигателя.

двигателя. Мигает раз в секунду.

2 вспышки индикатора Кнопка A.

1 вспышка индикатора Кнопка A.

Загораются индикаторы скорости 24H и ВЫКЛ двигателя.

По завершении операции гаснет отображенный ранее на дисплее сигнал. 24H Ми гает Указывает на необходимость помыть металлические жировые фильтры. Сигнал включается после 100 часов фактической работы вытяжки. 24H Ми гает Указывает на необходимость заменить фильтры на активированном угле, а такж е помыть металлические жировые фильтры. Сигнал включается после 200 часов фактической работы вытяжки. Индикатор Delay загорается.

2 вспышки индикатора Кнопка A.

1 вспышка индикатора Кнопка A.

H При кратком нажатии включает и выключает осветительную

систему максимальной яркости.

При нажатии кнопки в течение 2 секунд включается

дежурный свет (если это предусмотрено)

Загорается индикатор освещения.

УХОД

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ДОПОЛНИТЕЛЬНО)

Данным прибором можно управлять пультом дистанционного управления на щелочных батарейках с угольным элементом 1,5 В стандартного типа LR03-AAA (не включено в комплект поставки).

• Не оставлять пульт вблизи от источников тепла.

• Не выбрасывать батарейки вместе с обычным мусором, складывать их в специальные сборные емкости.

Металлические жировые фильтры

Фильтры можно мыть также в посудомоечной машине. Их следует мыть, когда мигает индикатор 24H или не реже раза в 2 месяца работы или чаще в случае особенно интенсивного использования.

Сброс сигнала тревоги

• Выключите освещение и двигатель всасывания.

• Нажмите кнопку F (24H) в течение 5 секунд.

Очистка фильтров

• По очереди выньте фильтры. Для этого прижмите их к

вытяжки и одновременно надавите вниз.

задней ст

• Осторожно помойте фильтры, чтобы они не согнулись, и

перед установкой дайте им просохнуть. (Появляющееся со временем изменение цвета поверхности фильтров совершенно не влияет на качество их работы.)

• Поставьте фильтры на место так, чтобы ручка находилась с видной наружной стороны.

енке

Фильтры против запахов на активированном угле (фильтрующая вытяжка)

Фильтр против запахов на активированном угле устанавливается только в вытяжках с фильтрующей функцией; фильтр служит для удержания запахов из проходящего через него потока воздуха вплоть до полного его насыщения. Такой фильтр нельзя помыть или восстановить, его необходимо менять, когда мигает индикатор 24H, или не реже одного раза в 4 месяца. Если функция аварийной

гнализации активирована, она имеет место, только когда включен двигатель всасывания.

си

Активация аварийной сигнализации

• В фильтрующих вытяжках аварийный сигнал насыщения фильтров должен быть включен в момент установки прибора или позднее.

• Выключите освещение и двигатель всасывания.

• Нажмите кнопку E (Интенсивная скорость) для получения подтверждения.

• 2 вспышки индикаторов выкл двигателя – Аварийный сигнал насыщения фильтра на

активированном угле ВКЛЮЧЕН

• 1 вспышка индикаторов выкл двигателя – Аварийный сигн

активированном угле ВЫКЛЮЧЕН

ЗАМЕНА ФИЛЬТРА ПРОТИВ ЗАПАХОВ НА АКТИВИРОВАННОМ УГЛЕ

Сброс аварийного сигнала

• Выключите освещение и двигатель всасывания.

• Нажмите клавишу F (24H) в течение 5 секунд. Замена фильтра

• Выньте металлические противожировые фильтры.

• Выньте насыщенный фильтр против запахов на активированном угле, отсоединив специальные защелки.

• Установите в соответствующее положение новый фильтр.

• Поставьте на место металлические противожировые фильтры.

ал насыщения фильтра на

Освещение

Внимание: Прибор оборудован светодиодом белого цвета класса 1M согласно стандарту EN 60825-1: 1994 + A1:2002 + A2:2001; максимальная мощность оптического излучения @439nm: 7 микроватт. Не рекомендуется смотреть на светодиод через оптические приборы (бинокль, увеличительное стекло и проч.).

• Для замены светодиода обращайтесь в обслуживающий центр. ("Для приобретения обращайтесь в обслуживающий центр").

2°

ADVIEZEN EN SUGGESTIES

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is

mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de rege ls de r kun st uitgevoerd e ins talla ties.

• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragrafen afme tingen en installatie).

• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.

• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aa rding beschik t.

• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leid ing m oet ee n zo kort moge lijke route afle ggen.

• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haard en e tc.).

• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruik t, moet ervoo r word en gezorgd d at h et ver trek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden. Een juist gebruik zonder gevaren wordt verkregen wanneer de maximale on derdruk in he t vertrek niet h oger is dan 0,04 mbar.

• Om elk risico te voorkomen moet een beschadigde voedingskabel door de fabrikant of door de technische servicedienst worden ve rvangen.

• Alle voorschriften betreffende de afvoer van lucht moeten in ach t worde n genome n.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het eliminer en van kookgeuren. Gebruik de kap nooit op one igenlijk e wi jze.

• Laat geen hoog brandende branders onbedekt onder de w asemkap

terwijl deze in werking is.

• Regel de vlammen altijd zo dat ze niet langs de pann en omhoogk omen.

• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar

• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoor delijk zijn voor hun vei ligheid .

• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

• LET OP: de toegankelijke onderdelen kunnen erg warm worden als ze met kookap paraten worden gebruikt.”

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het s topcon tact te ha len o f de hoofdschakel aar om te ze tten.

• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit,volgens de aanbevolen intervallen (Brandgevaar).

• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

EIGENSCHAPPEN

Onderdelen

Ref. Aantal Onderdelen van het apparaat 1 1 Afzuigkap met: bedieningsknoppen, verlichting,

ventilatorunit, filters

2.1 1 Bovenste schouw

2.2 1 Onderste schouw

5 1 Verlichtingsunit 8 1 Richtingsrooster luchtafvoer 9 1 Verloopflens 150-120 16 1 Filterdeksel Ref. Aantal Installatieonderdelen

7.2.1 2 Bevestigingsbeugels bovenste schouw

11 6 Pluggen 11a 2 Pluggen SB 12/10 12a 6 Schroeven 4,2 x 44,4 12c 10 Schroeven 2,9 x 6,5 12r 2 Schroeven 4,2 x 12,7 12d 2 Schroeven 2,9 x 9,5

Aantal Documentatie 1 Instructieboekje

12a

7.2.1 11

2.1

2.2

12c

12d

12c

12r

11a

12a

Buitenafmetingen

Min.

400mm

Min.

400mm

INSTALLATIE

Boren in de wand en bevestigen van de beugels

12a

1÷2

7.2.1

247 247

11a

210

1004

482

400

Teken op de wand:

• Een verticale lijn tot het plafond of tot de bovenste grens in het midden van de zone waar de afzuigkap moet worden gemonteerd;

• Een horizontale lijn op min. 1004 mm afstand van het kookvlak.

• Teken een punt (1) op de horizontale lijn op 247 mm rechts van de verticale referentielijn.

• Herhaal deze handeling aan de andere kant en controleer de uitlijning.

• Teken, zoals aangegeven, een referentiepunt (2) op 210 mm afstand van de verticale referentielijn en 482 mm boven het kookvlak.

• Herhaal deze handeling aan de andere kant en controleer de uitlijning.

• Boor gaten van ø 12 mm op de plaats van de getekende punten (1).

• Boor gaten van ø 8 mm op de plaats van de getekende punten (2).

• Plaats de pluggen met de beugel 11a in de gaten (1) en draai ze aan.

• Plaats de plug 11 in de gaten (2).

Voor de installatie met decoratieve schouw: (optie)

• Plaats de beugel 7.2.1 op 1-2 mm afstand van het plafond of van de bovenste grens, zoals aangegeven, en lijn er het midden (inkepingen) van uit op de verticale referentielijn.

• Kruis het midden van de gaten van de beugel aan.

• Plaats de beugel 7.2.1 X mm onder de eerste beugel (X = hoogte standaard bijgeleverde bovenste schouw), zoals aangegeven, en lijn er het midden (inkepingen) van uit op de verticale referentielijn.

• Kruis het midden van de gaten van de beugel aan.

• Boor gaten van ø 8 mm op de plaats van de aangekruiste punten.

• Plaats de pluggen 11 in de gaten.

• Bevestig de beugels met de bijgeleverde schroeven 12a (4,2 x 44,4).

Montage van de afzuigkap

• Open de panelen/het paneel (zie paragraaf Openen van de panelen).

• Verwijder de vetfilters met behulp van de handgrepen.

• Stel de twee schroeven Vr van de beugels 11a op het begin van de aanslag.

• Haak de afzuigkap aan de 2 beugels 11a.

• Draai vanuit de binnenkant van de afzuigkap aan de schroeven Vr om de behuizing van de afzuigkap uit te lijnen.

• Draai de vei ligheidsschroef 12a aan.

• Sluit de panelen/het paneel weer.

11a

12a

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.

• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.

• Verwijder de eventuele geurfilters met actieve koolstof.

ø 150

ø 120

LUCHTUITLAAT FILTERVERSIE

Om het model met luchtcirculatie te installeren moet de optionele kit Actief koolstofpatroon worden aangeschaft.

• Verwijder het hoekelement van de schouw.

• Bevestig het filterdeksel op de luchtuitgang met behulp van de vier schroeven 12c (2,9 x 6,5).

• Bevestig het richtingsrooster 8 op de uitlaat van de gerecirculeerde lucht met 2 van de bijgeleverde schroeven 12d (2,9 x 9,5).

Montage van de verlichtingsunit

• Voer de kabel van de verlichtingsunit door het gat.

• Laat de verlichtingsunit 9 op de bovenkant van de afzuigkap steunen.

• Bevestig hem met de bijgeleverde schroeven 12r.

• Verwijder de vetfilters.

• In de afzuigkap bevindt zich een aansluitdoos van de verlichtingsunit.

• Open de doos en sluit de draden op de klem aan. Let hierbij op de kleuren.

• Sluit de aansluitdoos weer, monteer de vetfilters weer en sluit de panelen.

12d

12c

12r

12c

2.1

2.2

7.2.1

12c

ELEKTRISCHE AANSLUITING

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

Montage van de schouw

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.

• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.

Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.

• Bevestig het onderstuk aan de zijkanten aa n de wasemkap me t 2 van de bijgeleverde schroeven 12c.

GEBRUIK

A B C D E F G H

Toets Functie Led

A Zet de motor uit. De leds die de snelheid van de motor aanduiden gaan uit.

Als deze toet s 5 seconden inged rukt wordt gehou den, wordt de toet -

senblokkering in-/uitgeschakeld.

B Schakelt de eerste snelheid in. De leds van de eerste snelheid en Off motor gaan branden. C Schakelt de tweede snelheid in. De leds van de tweede snelheid en Off motor gaan branden. D Schakelt de derde snelheid in. De leds van de derde snelheid en Off motor gaan branden. E Schakelt de hoge snelheid in. Deze snelheid is op 10 minuten ingesteld.

Daarna gaat het systeem weer op de eerder ingestelde snelheid werken. Deze functie kan worden uitgeschakeld door op de toets te drukken of de motor uit te zetten.

Als de toe ts ongeveer 5 s econden ingedruk t wordt gehoude n als alle

belastingen (motor+lamp) uitge sc ha kel d zij n, da n wo rdt he t alarm van de actieve koolstoffilters ingeschakeld. Druk opnieuw 5 seconden op de toets om het alarm uit te schakelen.

F Act iveert de 24H-functie waarbij de motor op een snelh eid wordt

ingeschakeld die elk uur gedurende 10 minuten een afzuiging van 100

/h mogelijk maakt. Dez e werkwij ze kan niet worden i ngeschakeld

als de hoge snelheid of delay actief is. Druk opnieuw op de toets om de functie uit te schakelen.

Als tijdens h et filteralarm ongeveer 5 seconden op deze toets word t

gedrukt, wordt het alarm gereset. Deze signaleringen zijn alleen zichtbaar als de motor uitstaat.

G Activeert de delay, de uit gestelde automatische uitschakeling van de

motor en van de verlichting met 30 minuten. Deze functie kan worden uitgeschakeld door op de toets te drukken of de motor uit te zetten.

Door de toets 5 seconden ingedrukt te houden wordt de afstandsbedie-

ning ingeschakeld. Door de toets 5 seconden ingedrukt te houden wordt de afstandsbediening uitgeschakeld.

H Schakelt bij een kort e d ru k de ve rl ic hti ng o p de ho og ste l ich ts te rk te in

en uit.

Door de toets onge veer 2 seconden ingedrukt te houden wordt de

sfeerverlichting ingeschakeld (indien aanwezig).

Bedieningspaneel

Alle leds gaan cyclisch na elkaar branden.

De led brandt.

2 maal knipperen led toets A.

1 maal knipperen led toets A. De leds van de snelheid 24H en Off motor gaan branden.

Na de procedure gaat de eerder getoonde signalering uit: 24H Knipperend Signaleert dat de metalen vetfilters moeten wor den gewassen. Het alarm wordt na 100 bedrijfsu ren van de afzuigkap ingeschakeld. 24H Knipperend Signaleert dat de actieve koolstoffilters moeten worden vervangen en dat ook de metalen vetfilters moeten worden gewassen. Het alarm wordt na 200 bedrijfsu ren van de afzuigkap ingeschakeld. De led delay gaat branden.

2 maal knipperen led toets A.

1 maal knipperen led toets A.

De led ‘verlichting’ gaat branden.

ONDERHOUD

AFSTANDSBEDIENING (OPTIE)

Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standaardtype LR03-AAA (niet inbegrepen).

• Bewaar de afstandsbediening niet in de buurt van warmtebronnen.

• De batterijen mogen na gebruik niet in het milieu terechtkomen, gooi ze in de hiervoor bestemde afvalbakken.

Metalen vetfilters

De vetfilters kunnen in de vaatwasser worden gewassen. Dit moet gebeuren als de led 24H gaat knipperen of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik.

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotor uit.

• Druk 5 seconden op de toets F (24H).

Reinigen van de filters

• Verwijder de filters één voor één door ze naar de achterkant van de unit te duwen en tegelijkertijd naar beneden te trekken.

• Was de filters zonder ze te buigen en laat ze drogen alvorens ze weer te monteren. (Een eventuele kleurverandering van het filteroppervlak die zich in de loop van de tijd kan voordoen heeft geen nadelige gevolgen voor de efficiëntie van het filter.)

• Monteer de filters weer en houd de handgreep daarbij naar het zichtbare deel aan de buitenkant.

Geurfilters met actieve koolstof (Model met luchtcirculatie)

Het geurfilter met actieve koolstof is alleen aanwezig op afzuigkappen met luchtcirculatie en heeft de functie om de geuren in de luchtstroom die door het filter gaat vast te houden tot het verzadigd is. Dit filter is niet afwasbaar en niet regenereerbaar en moet worden vervangen wanneer de led 24H op het display knipper t of in elk geval om de 4 maanden. Het alarm, mits vooraf geactiveerd, wordt alleen gesignaleerd als de zuigmotor ingeschakeld is.

Activering van het alarmsignaal

• Bij afzuigkappen met luchtcirculatie moet het alarmsignaal ten teken dat de fi lters verzadigd zijn geactiveerd worden op het moment van de installatie of daarna.

• Schakel de lampen en de zuigmotor uit.

• Druk tot de bevestiging op de toets E (hoge snelheid) :

• 2 keer knipperen van de leds Off Motor – Alarm geurfilter met actieve koolstof verzadigd AAN

• 1 keer knipperen van de leds Off Motor – Alarm geurfilter met actieve koolstof verzadigd UIT.

VERVANGEN VAN HET GEURFILTER MET ACTIEVE KOOLSTOF

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotor uit.

• Druk 5 seconden op de toets F (24H). Vervangen van het filter

• Verwijder de metalen vetfilters.

• Verwijder het verzadigde geurfilter met actieve koolstof met behulp van de haken.

• Monteer het nieuwe filter in zijn behuizing.

• Monteer de metalen vetfilt ers weer.

Aydınlatma

Uyarı: Bu ürün, beyaz ile donatılmıştır EN 60825-1 göre 1M sınıfı LED: 1994 + A1: 2002 + A2:;: 7μW 2001 maksimum optik güç @ 439nm

yayılan. büyüteç, optik aletler (dürbün ile doğrudan görmek Don't ....).

• Değişimi için temas Teknik Destek lütfen. ("Temas teknik destek satın almak için lütfen).

991.0270.997_ver1

ROBLIN CREATIX BK User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
