Mode d’emploi et installation

Hotte de Cuisine

Instructions for use and installation

Cooker Hood

Bedienungsanleitung und Einrichtung

Dunstabzugshaube

Istruzioni per l’uso e l’installazione

Cappa

Instrucciones de instalacion e utilizacion

Campana

Instructies voor het gebruik en installeren

Dampkap

Espace Centrale

F SOMMAIRE

GB CONTENTS

RACCORDEMENT ÉLECTRIQUE CONSEILS D’INSTALLATIONS POSE DE L’APPAREIL FONCTIONNEMENT CONSEILS D’UTILISATIONS ENTRETIEN GARANTIE ET SERVICE APRÈS-VENTE REMARQUES

D INHALT

NETZANSCHLUSS MONTAGEHILFEN MONTAGE DES GERÄTES BETRIEB DES GERÄTES NUTZUNG WARTUNG UND REINIGUNG GARANTIE UND KUNDENDIENST WICHTIGE HINVEISE

ELECTRICAL WIRING INSTALLATION ADVICE FITTING THE APPLIANCE OPERATION USEFUL HINTS MAINTENANCE GUARANTEE AND AFTER-SALES-SERVICES REMARKS

I CONTENUTI

COLLEGAMENTO ELETTRICO CONSIGLI DI INSTALLAZIONE POSA DELL’ APPARECCHIO FUNZIONAMENTO CONSIGLI DI UTILIZZO MANUTENZIONE GARANZIA ED ASSISTENZA TECNICA NOTE

E SUMARIO

CONEXION ELECTRICA CONSEJOS DE INSTALACION INSTALACION DEL APARATO FUNCIONAMIENTO CONSEJOS DE UTILIZACION MANTENIMIENTO GARANTIA Y ASSISTENCIA TECNICA NOTA

INHOUD

ELECTRISCHE BEDRADING MONTAGE AANWIJZING AANSLUITEN VAN HET APPARAAT FUNKTIONEREN GEBRUIKSADVIES ONDERHOUD AFTER SALES SERVICE OPMERKINGEN

Nous vous remercions de la conance que vous nous avez accordée en choisissant un appareil de la

gamme ROBLIN.

Celui-ci a fait l’objet de toute notre attention dans sa conception et sa réalisation. An qu’il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l’installer, l’utiliser et l’entretenir dans les meilleures conditions.

La présente notice d’emploi vaut pour plusieurs versions de l’appareil. Elle peut contenir des descriptions d’accessores ne gurant pas dans votre appareil.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d’un cordon d’alimentation de type HO5VVF 3 x 0,75 mm² comportant une che normalisée 10/16 A avec système de mise à la terre. Mode de protection : classe 1. Tension d’alimentation : 220-240 V mono - 50/60Hz. Vérier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l’intérieur de la hotte

• Si la hotte est raccordée directement sur le réseau sans sa che, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le l de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 CONSEILS D’INSTALLATION.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d’installer toute hotte ou groupe d’aspiration à une distance inférieure à 0,65 m du plan de travail (risque d’inammation des ltres). La fumée doit monter naturellement vers la zone de captation.

• Respecter le diamètre de sortie de l’appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V.M.C.).

• Lorsqu’on évacue l’air vicié dans un conduit d’évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à véhiculer des gaz ou fumées provenant d’appareils alimentés par une énergie autre qu’électrique.

• Positionner le plan de cuisson au plus près de l’évacuation et éviter la formation de coudes sur la gaine, an de réduire au maximum les pertes de charges.

• Dans tous les cas d’installation, veiller au bon renouvellement d’air de la cuisine. Penser à effectuer une ou des entrées d’air par une grille de section égale ou supérieure au diamètre du tuyau d’évacuation, an de ne pas mettre la cuisine en dépression.

• Prévoir une aération sufsante lorsqu’un appareil de cuisson ou autre utilise simultanément l’air ambiant de la pièce où est installée la hotte.

• La dépression maximum crée dans la pièce doit être inférieure à 0.04 mbar, ce qui évite un retour de gaz de combustion.

• L’appareil doit être positionné de telle façon que la che d’alimentation soit accessible.

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d’être sous le contrôle et la formation de personnes responsables de leur sécurité. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.

3 POSE DE L’APPAREIL.

Montage et raccordement doivent être réalisés par un installateur* qualié.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d’accident.

Attention: prendre bien soin d’employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en

cas d’accrochage défectueux dû au perçage et chevillage.

1) Ouvrir le colis de la hotte.

• PERCAGE DU PLAFOND

2) A l’aide d’un l à plomb reporter au plafond le centre du plan de cuisson. Tracer les axes parallèlement au plan de cuisson (Fig. 1).

3) Positionner le gabarit de perçage en alignant les axes tracés et le centre avec ceux du gabarit. Tracer les centres des différents perçages à effectuer. (Fig 2b)

4) Enlever les vis du conduit (Fig. 2a), puis enlever le support de hotte du conduit d’habillage Rep. 7.

5) Débrancher le connecteur, puis enlever les vis TH 5 x 16 qui xent la boîte moteur sur le corps.

• FIXATION DU SUPPORT DE HOTTE

6) Percer le plafond à l’endroit de la pose, dont un trou de Ø 40 qui permet le passage de l’alimentation suivant la Fig. 2b. Si le plafond est en béton, employer 4 chevilles en fonte pour Ø 10, exclure les chevilles en plastique. Si celui-ci vous semble de solidité douteuse, n’hésitez pas à le renforcer dans les combles (Fig. 3). Fixer solidement le support de hotte à l’aide de 4 tiges letées Ø 10 mm.

7) Déposer le diffuseur (Fig. 4).

8) Fixer la boîte moteur sur le support de hotte à la hauteur désirée. Votre hotte est réglable en hauteur par tranche de 50 mm ; les 8 vis 5 x 10 T. Hexagonale se logent dans les trous oblongs permettant une mise à l’aplomb. (Fig. 5). L’orientation des commandes est représentée sur le gabarit.

9) Vérier l’aplomb du conduit.

• RACCORDEMENT

• Version Evacuation Extérieure :

a- Mettre le clapet anti retour C sur la sortie de l’appareil (Rep. 6) et raccorder le tuyau exible à l’évacuation extérieure et à la sortie de l’appareil. Fixer l’ensemble à l’aide de colliers ou de ruban adhésif appropriés (Fig. 8). b- Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique). c- Monter la partie supérieure du conduit Rep. 7 sur le support de hotte. Puis le xer par leurs vis (Fig. 2a) d- Vérier de nouveau l’aplomb du conduit. e- Enler la partie inférieure Rep. 5 sur la partie supérieure du conduit. La maintenir en position en dévissant légèrement 2 vis du conduit supérieur. (Fig. 9)

• Version Recyclage : a- Fixer le déecteur R sur le support de conduit. b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l’appareil (Rep. 6) et l’entrée du déecteur. Fixer l’ensemble à l’aide de colliers ou de ruban adhésif appropriés (Fig. 6). c- Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique). d- Monter la partie supérieure du conduit Rep. 7 sur le support de hotte. Puis le xer par leurs vis (Fig. 2a) e- Vérier de nouveau l’aplomb du conduit. f- Enler la partie inférieure Rep. 5 sur la partie supérieure du conduit. La maintenir en position en dévissant légèrement 2 vis du conduit supérieur. (Fig. 9)

• POSE DU PLATEAU DE HOTTE

10) Présenter le plateau sous le conduit et le xer avec les 12 vis TH 5X16 fournies. (Fig. 10)

Attention : Cette phase du montage doit être réalisée à 2 personnes compte tenu du poids de la hotte.

11) Revisser les vis du conduit supérieur et abaisser le conduit inférieur Rep. 5.

12) Connecter les 2 connecteurs du plateau, vérier les connecteurs du moteur et remettre le bandeau lumière. (Fig. 11 a&b)

13) Vérier le bon fonctionnement de l’éclairage, du moteur et du changement des vitesses d’aspiration.

14) Pour les versions Recyclage : Placer la cartouche à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 6)

15) Placer les ltres métalliques.

4 FONCTIONNEMENT

a) Conguration

Evacuation extérieure ou recyclage :

Votre hotte est programmée pour fonctionner en mode évacuation extérieure. Si vous souhaitez l’utiliser en mode recyclage, vous devez impérativement la congurer suivant la procédure suivante :

Mise en recyclage ( l’air est ltré puis renvoyé dans la cuisine) : Moteur et éclairage éteints, appuyer sur la touche (+) jusqu’aux clignotements des 5 leds : Deux clignotements des 5 leds indiquent l’enregistrement de la mise en recyclage.

Retour en mode évacuation ( L’air est ltré puis évacué à l’extérieur de l’habitation): Moteur et éclairage éteints, appuyer sur la touche (+) jusqu’aux clignotements des 5 leds : Un clignotement des 5 leds indiquera l’enregistrement de la mise en évacuation extérieure.

b) Fonctions de base : Eclairage :

Mise en marche en appuyant sur la touche 1 (lumière). La led 1 visualise l’état de l’éclairage

Moteur :

Mise en marche en appuyant sur la touche 2 (moteur). Il est possible de modier le débit d’aspiration de la hotte à l’aide des touches vitesse + et vitesse – , en gardant la touche enfoncée jusqu’à l’obtention de la vitesse désirée. Le niveau de vitesse est visualisé par les leds 2, 3, 4 qui s’allument au fur et à mesure de l’accroissement de la vitesse : Led 2 = niveau minimum Led 2 et 3 = niveau intermédiaire Led 2, 3 et 4 = niveau élevé Un débit d’aspiration maximal peut être obtenu directement en appuyant sur la touche vitesse intensive

(5 ).F

c) Fonctions complémentaires :

• Vitesse intensive temporisée

Pour obtenir une bonne efcacité d’évacuation, nous vous conseillons en début de cuisson une période de fonctionnement en position intensive. Elle créera un ux d’air permettant de capter les premières fumées

ou vapeurs dès leur apparition. Pour cette fonction il convient de suivre la procédure suivante :

- Mettre le moteur en marche (touche 2), puis sélectionner à l’aide des touches (+) et (-) la vitesse souhaitée pendant la cuisson.

- Appuyer sur la touche 5 (vitesse intensive). Cette fonction peut être arrêtée en appuyant à nouveau sur la touche 5.

Temporisation de 5 minutes de l’arrêt de la vitesse intensive:

Par défaut cette fonction n’est pas activée. Pour accéder à la programmation de cette fonction, la lumière doit être éteinte et le moteur arrêté. Appuyer sur la touche réglage vitesse (-) :

Un clignotement des Leds 2, 3, et 4 = fonction désactivée. Deux clignotements des Leds 2, 3, et 4 = fonction activée.

Il est possible d’arrêter manuellement la vitesse intensive avant le délai de 5 minutes en appuyant à nouveau sur la touche 5 (Vitesse intensive). Pendant cette temporisation de 5 minutes, l’indication de saturation ltres est désactivée.

Si un arrêt différé de la hotte est programmé, la vitesse intensive commandée manuellement ou temporisée sera désactivée par cet arrêt différé après 5, 10 ou 15 minutes. Il est possible d’arrêter manuellement la vitesse intensive avant l’arrêt différé de la hotte en appuyant à nouveau sur la touche 5 (Vitesse intensive).

• Arrêt différé :

Cette fonction permet, après l’arrêt de la cuisson, d’évacuer les dernières fumées et odeurs résiduelles et en n de cuisson, d'arrêter totalement la hotte (moteur + éclairage). Pour accéder à la programmation de ce réglage la lumière doit être éteinte et le moteur arrêté. Appuyer sur la touche vitesse intensive 5 :

- 2 clignotements des leds 1 & 5 conrmeront l’enregistrement de l’arrêt après 5 minutes.

- 3 clignotements des leds 1 & 5 conrmeront l’enregistrement de l’arrêt après 10 minutes.

- 4 clignotements des leds 1 & 5 conrmeront l’enregistrement de l’arrêt après 15 minutes.

- 1 seul clignotement des leds 1 & 5 conrmera la suppression de la fonction arrêt différé. La hotte peut ensuite être mise en marche sur la vitesse choisie. Le clignotement des leds 2, 3, 4 (suivant la vitesse initialement prévue) indiquera que la fonction arrêt différé est bien programmée :

- 1 clignotement = arrêt après 5 minutes

- 2 clignotements = arrêt après 10 minutes

- 3 clignotements = arrêt après 15 minutes

• Indication de saturation des ltres métalliques :

Après 200 heures de fonctionnement 1 bref clignotement de la Led 1 indique qu’il faut nettoyer les ltres métalliques (voir paragraphe entretien) Pour accéder à la remise à zéro de la fonction indiquant la saturation des ltres, la lumière doit être éteinte et le moteur arrêté. Appuyer sur la touche (+) pendant 3 à 4 secondes. Le clignotement des Leds 1, 2, 3, 4, et 5 conrme la remise à zéro.

• Indication de saturation des ltres charbon :

Après 400 heures de fonctionnement 2 brefs clignotements de la Led 1 indique qu’il faut remplacer les ltres charbon et nettoyer à nouveau les ltres métalliques. Pour activer la fonction Indication de saturation ltre charbon, la lumière doit être éteinte et le moteur arrêté. Appuyer sur la touche (+) pendant 10 secondes.

1 clignotement des Leds 1, 2, 3, 4, et 5 = fonction désactivée. 2 clignotements des Leds 1, 2, 3, 4, et 5 = fonction activée.

La méthode de remplacement de la cartouche est indiquée au paragraphe 3 (Recyclage)

• Conguration réception télécommande :

Votre hotte est programmée pour fonctionner sans réception télécommande. Si vous souhaitez l’utiliser avec la télécommande, vous devez impérativement la congurer suivant la procédure suivante : Moteur et éclairage éteints, appuyer sur la touche 1 (éclairage) jusqu’au clignotement de la led 1 :

Deux clignotements de la led 1 indiquent que la télécommande est activée. Un clignotement de la led 1 indique que la télécommande est désactivée.

Attention, la télécommande doit être équipée de piles alcalines standards : LR003-AAA, 1.5V comme décrit Fig. 7. Ces piles devraient assurer un usage optimum de longue durée et doivent être positionnées correctement, elles peuvent exploser si elles sont endommagées ou exposées à la chaleur. Ne pas les jeter dans le feu. An de préserver l’environnement, merci de déposer ces piles dans un conteneur approprié.

5 CONSEILS D’UTILISATION

• Pour obtenir une efcacité maximum d’absorption des fumées ou des vapeurs, faire fonctionner l’appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée

pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.

• IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L’APPAREIL

Ne laissez jamais de ammes libres sous la hotte en fonctionnement.

• Les fritures nécessitent une surveillance permanente, l’huile surchauffée pouvant s’enammer.

6 ENTRETIEN

Déconnecter le câble d’alimentation pour toute intervention électrique. L’appareil a été conçu pour faciliter au maximum les opérations d’entretien, synonyme de bon fonctionnement et rendement de l’appareil dans le temps.

• Nettoyage des ltres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces ltres à la main (avec un détergent liquide à l’eau tiède et rinçage) ou au lave- vaisselle (tous les deux mois environ pour une utilisation normale).

• Carrosserie.

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N’utilisez jamais d’éponges ou de chiffons trempés. N’introduisez aucun objet, ni les mains dans l’ouverture servant à l’évacuation de l’air.

• Conduit d’évacuation.

Vérier tous les 6 mois le bon écoulement de l’air vicié. Observer les prescriptions réglementaires locales concernant l’évacuation de l’air vicié.

• Éclairage.

Avant toute intervention sur l’appareil, mettre l’interrupteur d’allumage des lampes en position éteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRÈS-VENTE

• En cas d’anomalie de fonctionnement, prévenez votre installateur qui devra vérier l’appareil et son raccordement.

• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.

• Débrancher complètement l’appareil.

• Exigez toujours l’utilisation de pièces de rechange d’origine. La non observation de cette prescription peut compromettre la sécurité de l’appareil.

• Lors de la commande de pièces détachées, rappeler le numéro de l’appareil inscrit sur la plaque signalétique située à l’intérieur de la hotte.

• Seule la facture d’achat de l’appareil fera foi pour l’application de la garantie contractuelle. Cette garantie ne couvre pas les consommables comme :

- L’éclairage : lampes incandescentes, halogènes ...

- Les ltres.

8 REMARQUES

Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole produit est couvert par la Directive Européenne 2002/96/EC. Votre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l’environnement et la santé humaine.

d’une poubelle à roue barrée est attaché à un produit, cela signie que le

Thank you for buying a Roblin product which has been manufactured to the highest quality standards to meet your requirements. We recommend you carefully read this booklet in which you will nd instructions for installation, hints for use and maintenance. The Instructions for Use apply to several versions of this appliance. Accordingly, you may nd descriptions of individual features that do not apply to your specic appliance.

1 ELECTRICAL

• This cooker hood is tted with a 3-core mains cable with a standard 10/16A earthed plug.

• Alternatively the hood can be connected to the mains supply via a double-pole switch having 3mm minimum contact gap on each pole.

• Before connecting to the mains supply ensure that the mains voltage corresponds to the voltage on the rating plate inside the cooker hood.

• Technical Specication: Voltage 220-240, single phase ~50/60Hz.

2 INSTALLATION ADVICE

• Ensure the cooker hood is tted in compliance with the recommended xing heights.

• To ensure the safe operation of this cooker hood, we recommend that the hood should not be tted below 65cm (for electric) or (70cm for gas) the measurements taken from the surface of the cooking appliance to the underside of the cooker hood.

• It is a possible re risk if the hood is not sited as recommended.

• To ensure the best results, the cooking fumes should be able to rise naturally towards the inlet grilles on the underside of the cooker hood and the cooker hood should be positioned away from doors and windows, which will create turbulence.

• Ducting

• If the room where the hood is to be used contains a fuel-burning appliance such as a central heating boiler then its ue must be of the room sealed or balanced ue type.

• If other types of ue or appliances are tted ensure that there is an adequate supply of fresh air to the room. Ensure the kitchen is tted with an airbrick, which should have a cross-sectional measurement equivalent to the diameter of the ducting being tted, if not larger.

• The ducting system for this cooker hood must not be connected to any existing ventilation system, which is being used for any other purposes or to a mechanically controlled ventilation ducting.

• The ducting used must be made from re retardant materials and the correct diameter must be used, as incorrect sized ducting will affect the performance of this cooker hood.

• When the cooker hood is used in conjunction with other appliances supplied with energy other than electricity, the negative pressure in the room must not exceed 0.04 mbar to prevent the fumes from combustion being drawn back into the room.

• The appliance is for domestic use only and should not be operated by children or people who are inrm without supervision.

• This appliance must be positioned so that the wall socket is accessible.

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

3 FITTING

Any permanent electrical installation must comply with the latest regulations concerning this type of installation and a qualied electrician must carry out the work. Non-compliance could cause serious accidents or injury and would deem the manufacturers guarantee null and void. IMPORTANT - The wires in this mains lead are coloured in accordance with the following code :

- green / yellow : earth - blue : neutral - brown : live As the colours of the wires in the mains lead of this appliance may not correspond with the coloured

markings identifying the terminals in your plug, proceed as follows.

- The wire which is coloured green and yellow must be connected to the terminal in the plug which is marked with the letter E or by the earth symbol or coloured green or green and yellow.

- The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black.

- The wire which is coloured brown must be connected to the terminal which is marked with the letter L or

coloured red.

ATTENTION: Do not forget to use adequate plugs to the support brackets. Enquire after the manufacturers. Do an embedding if necessary. The manufacturer accepts no responsibility in case of a faulty hanging due to the drilling and the setting up of plugs.

1) Unpack the hood parcel.

• LAYING OUT BEFORE FITTING THE HOOD

2) Mark the centre of the cooking appliance onto the ceiling with a plumb line. Draw the horizontal axes running parallel to the stove top onto the ceiling as illustrated Fig. 1.

3) Place the drill gauge centred on the axes aligning the axes on the drill gauge centrally over these axes as illustrated Fig. 2b.

4) Remove the self-tapping screws, which x the chimney item 7 to the metal frame bracket as illustrated in Fig. 2a and then remove both sides of the upper chimney stacks.

5) Unplug the connector and separate the motor housing from the canopy unscrewing the screws TH 5 x

16.

• FITTING THE CANOPY BRACKET

6) Mark the positions on the ceiling for : - The cut-out for the ducting Ø 150 mm in the extraction mode and Ø 200 mm in the remote mode when ducting runs through the ceiling.

- The mains supply cords.

- The 4 xing holes for Ø 10 mm nuts and bolts.

Drill the different holes with the appropriate masonry bit. When xing the cooker hood to a plasterboard ceiling ensure it is reinforced as illustrated in Fig. 3 and attach using four Ø10mm nuts and bolts; ensuring the bolts as sleeved between the plasterboard and the joist supports to prevent the ceiling being damaged when the bolts are tightened up. If the ceiling is concrete, use eight Ø 10 mm steel rawl bolts. Plastic rawl plugs must not be used.

7) Remove the deector Fig. 4.

8) The height of the cooker hood can be adjusted in 50 mm stages. 650 mm when tting above an electric hotplate and 700 mm when tting above a gas hotplate. Select the height required using the measurements illustrated in Fig. 5 and x the metal diffuser to the frame of the chimney brackets using the height 5 x 10T hexagonal headed screws. A drawing on the drill gauge denes the positioning for the controls.

9) Check the vertical of the chimney.

• DUCTING

The hood is more effective when used in the extraction mode (ducted to the outside). When the cooker hood is ducted to the outside, charcoal lters are not required. The ducting used must be 150 mm (6 INS), rigid circular pipe and must be manufactured from re retardant material, produced to BS.476 or DIN 4102-B1. Wherever possible utilise rigid circular pipe which has a smooth interior, rather than the expanding concertina type ducting. Maximum length of ducting run:

- 4 metres with 1 x 90° bend.

- 3 metres with 2 x 90° bends.

- 2 metres with 3 x 90° bends. The above assumes our 150 mm (6 INS) ducting is being installed. Please note ducting components and ducting kits are optional accessories and have to be ordered, they are not automatically supplied with the chimney hood.

IN THE EXTRACTION MODE:

a. Fit the non-return backow aps C over the round outlet item 6 on top of the canopy while pressing

down until they snap into position, and then connect the ducting 150mm (6 INS) and secure the connections with appropriate clamping rings or adhesive tape (Fig. 8). b. Before tting the chimney to the canopy make the electrical connection as described in the section titled ELECTRICAL. c. Each chimney stack consists of two sections. Fit the upper sections (Fig. 2a - item 7) rst by expanding the chimneys slightly around the bracket and secure the chimney stacks to the brackets using the M4 screws provided.

d. Check the vertical of the chimney. e. Pull on the lower chimney item 5 and secure it temporarily unscrewing a little bit the lower self tapping screws as illustrated in Fig 9.

IN THE RECIRCULATION MODE:

a. Fit the recirculation spigot R onto the chimney bracket using the same xing screws. b. Connect the ducting 150mm (6 INS) not provided between motors item 6 and the recirculation spigot and secure the connections with appropriate clamping rings or adhesive tape (Fig. 6). c. Before tting the chimney to the canopy make the electrical connection as described in the section titled ELECTRICAL. d. Each chimney stack consists of two sections. Fit the upper sections (Fig. 2a - item 7) rst by expanding the chimneys slightly around the bracket and secure the chimney stacks to the brackets using the M4 screws provided.

e. Check the vertical of the chimney. f. Pull on the lower chimney item 5 and secure it temporarily unscrewing a little bit the lower self tapping screws as illustrated in Fig 9.

• FITTING THE CANOPY ONTO THE CHIMNEY

10) Place the canopy under the chimney and x it with the 12 TH 5X16 screws provided as illustrated in

Fig. 10. Attention: 2 persons are necessary to secure this operation.

11) Screw the lower self tapping screws of the upper chimney and t the lower chimney section item 5 by expending slightly it onto the canopy .

12) Connect the 2 connectors, check the connectors of the motor and place the case lighting as illustrated

in Fig. 11 a&b.

13) Test the lights and the fan motor.

14) Remove the metal grease lters. Insert the charcoal lter into the base of the motor housing and secure the lter with two securing straps A as illustrated Fig. 6.

15) Fit the metal grease lters.

4 OPERATION

A - EXTRACTION OR RECYCLING :Your cooker hood is supplied in the extraction mode. To use the cooker

hood in the recycling mode re-programme the hood as follows: Starting in the recycling mode (the contaminated air passes into the hood through the grease lters and the purifying activated charcoal lter and back out into the kitchen through grilles). Press the ‘+’ button (while the motor and lights are switched ‘OFF’) until the ve LED lights will ash twice to indicate conrmation that the cooker hood is in the recycling mode.

Reverting to the extraction mode (The cooker hood is ducted to the outside). Press the ‘+’ button (while the motor and lights are switched ‘OFF’) until the ve LED lights will ash once to indicate conrmation that the cooker hood is in the extraction mode.

B - BASIC INSTRUCTIONS

Lighting

Press LED button 1 to switch ‘ON’ the lights and the LED will illuminate to conrm the lights are switched ‘ON’.

Motor

Press LED button 2 to switch ‘ON’ the fan motor (and adjust the speed of the fan motor by pressing the LED button ‘+’ and ‘-‘) and the LED lights 2, 3 and 4 will illuminate. The fan speed will be increased if constant pressure is kept on the (+) button. LED 2 : Minimum speed - cooking with one pan or simmering LED 2 & 3 : Medium speed - normal cooking with up to 4 pans LED 2, 3 & 4 : Maximum speed - frying and cooking foods with strong odours Press LED button 5 to obtain the boost position for maximum effect and the LED will illuminate to conrm fan is switched ‘ON’.

C - COMPLEMENTARY INSTRUCTIONS

• Boost speed :

To obtain the best performance it is advisable to switch ‘ON’ the cooker hood a few minutes (in the boost setting) before you start cooking. To program the complementary function, proceed as follows:

- Press LED button 2 to switch ‘ON’ the fan motor and adjust the speed of the fan by pressing the LED button ‘+’ and ‘-‘. You should keep applying pressure to the ‘+’ and ‘-‘ button until the required speed is

selected.

- Press LED button 5 (boost speed) to switch ‘ON’ the fan motor in the boost setting. Press LED button 5 to switch ‘OFF’ the boost setting immediately.

It is advisable too that you should leave it running in the boost setting for approximately 5 minutes after nishing.

• Pre-set stop of the boost speed :

A pre-set stop after 5 minutes of the boost speed is available. Your cooker hood is supplied with a deactivated pre-set stop of the boost speed. To use the cooker hood

with a pre-set stop of the boost speed re-programme the hood as follows: The lights and the fan motor should be switched ‘OFF’ to set the timer. Push the LED button ‘-’ until the LED lights will ash :

One ash of the LED lights 2,3, and 4 = function is switched ‘OFF’. Two ashes of the LED lights 2,3, and 4 = function is switched ‘ON’.

While the 5 minutes timer is running, It is available to stop immediately the boost speed by pressing the led button 5. While the 5 minutes timer is running, the indication of saturation of the lters is switched ‘OFF’.

If a pre-set stop for the hood is switched ‘ON’ and the 5 minutes timer is still running, the boost speed will be switched ‘OFF’ together with the pre-set stop for the hood after the count down of 5, 10 or 15 minutes. It is available to stop the boost speed before the count down of the preset stop of the hood by pressing the led button 5.

• Pre-set stop for the hood :

This function allows you to program the cooker hood to automatically stop cooking after a pre-set period. The lights and the fan motor should be switched ‘OFF’ to set the timer. Proceed by repeatedly pressing the LED button 5 (Boost speed): Two ashes of the LED button 1 & 5 = 5 minutes delay. Three ashes of the LED button 1 & 5 = 10 minutes delay. Four ashes of the LED button 1 & 5 = 15 minutes delay.

One ash of the LED button indicates the function is switched ‘OFF’. You can switch the cooker hood ‘ON’ and adjust the speed. The LED buttons 2, 3 and 4 will ash to indicate the fan motor is switched ‘ON’ and which speed has been selected. One ash = stop after 15 minutes. Two ashes = stop after 10 minutes. Three ashes = stop after 15 minutes.

• Indication of saturation of the metal grease lters :

After 200 hours use, one quick ash of the LED 1 will indicate that you must clean the metal grease lters. (See chapter on ‘Maintenance’). To reset the 200 hours timer back to zero requires the motor and lights must be switched ‘OFF’; then and proceed as follows: Press the LED button ‘+’ for 3 to 4 seconds and the LED lights 1,2,3, 4 and 5 will ash to conrm the

programme has been reset to zero.

8GB

• Indication of saturation of the active charcoal lter :

After 400 hours use, two quick ash of the LED 1 will indicate that you must replace the active charcoal lter and clean the metal grease lters. (See chapter on ‘Maintenance’). To reset the 400-hour timer the motor and lights must be switched ‘OFF’. Push the LED button ‘+’ for 10 seconds. One ash of the LED lights 1,2,3,4 and 5 = function is switched ‘OFF’. Two ashes of the LED lights 1,2,3,4 and 5 = function is switched ‘ON’. Instructions for replacing the active charcoal lter are given in the chapter on ‘Recycling’.

• Pre-set remote control handset

Your cooker hood is supplied with a deactivated remote control receiver. To use the cooker hood with a remote control re-programme the hood as follows: Press the LED button (Lighting) ‘1’ while the motor and lights are switched ‘OFF’, until the LED lights 1 will

ash to conrm the programme has been activated :

One ash of the LED lights 1 = function is switched ‘OFF’. Two ashes of the LED lights 1 = function is switched ‘ON’.

Caution, the remote control handset must be tted with standard LR03-AAA size 1.5V zinc-carbon alkaline batteries as illustrated Fig. 7. These batteries should give a long life and constant discharge throughout their life. These batteries must be disposed of properly and could explode if damaged or exposed to heat. Do not dispose of on re. Dispose of batteries in the appropriate sort container to protect the environment.

5 USEFUL HINTS

• To obtain the best performance it is advisable to switch ‘ON’ the cooker hood a few minutes (in the boost setting) before you start cooking and you should leave it running for approximately 15 minutes after nishing.

• IMPORTANT: NEVER DO FLAMBÉ COOKING UNDER THIS COOKER HOOD

• Do not leave frying pans unattended during use as over-heated fat and oil might catch re.

• Do not leave naked ames under this cooker hood.

• Switch ‘OFF’ the electric and gas before removing pots and pans.

• Ensure heating areas on your hotplate are covered with pots and pans when using the hotplate

and cooker hood simultaneously.

6 MAINTENANCE

Before carrying out any maintenance or cleaning isolate the cooker hood from the mains supply. The cooker hood must be kept clean; a build up of fat or grease can be a re hazard.

Casing

• Wipe the cooker hood frequently with a clean cloth, which has been immersed in warm water containing a mild detergent and wrung out.

• Never use excessive amounts of water when cleaning particularly around the control panel.

• Never use scouring pads or abrasive cleaners.

• Always wear protective gloves when cleaning the cooker hood.

Metal Grease Filters

The metal grease lters absorb grease and dust during cooking to help keep the cooker hood clean inside. The grease lters should be cleaned once a month or more frequently if the hood is used for more than 3 hours per day.

To remove and replace the metal grease lters

• Remove the metal grease lters one at a time by releasing the catches on the lters; the lters can now be removed.

• The metal grease lters should be washed, by hand, in mild soapy water or in a dishwasher.

• Allow to dry before replacing.

Active Charcoal Filter

The charcoal lter cannot be cleaned. The lter should be replaced at least every three months or more frequently if the hood is used for more than three hours per day.

To remove and replace the lter

• Remove the metal grease lters.

• Press against the two retaining clips, which hold the charcoal lter in place and this will allow the lter to drop down and be removed.

• Clean the surrounding area and metal grease lters as directed above.

• Insert the replacement lter and ensure the two retaining clips are correctly located.

• Replace the metal grease lters.

Extraction tube. Check every 6 months that the dirty air is being extracted correctly. Comply with local rules and regula- tions with regard to the extraction of ventilated air. Lighting.

If the lamp fails to function check to ensure it is tted correctly into the holder. If lamp failure has occurred then it should be replaced with identical replacement.

Do not replace with any other type of lamp and do not t a lamp with a higher rating.

7 GUARANTEE AND AFTER SALES SERVICE

• In the event of any malfunction or anomaly, notify your tter who will have to check the appli-

ance and its connection.

• In the event of damage to the mains supply cable, this can only be replaced by at approved repair centre appointed by the manufacturer who have the necessary tools and equipment to carry out any repairs properly. Repairs carried out by other persons will invalidate the guarantee.

• Use only genuine spare parts. Should these warnings fail to be observed it could affect the safety of your cooker hood.

• When ordering spare parts quote the model number and serial number written on the rating plate, which is found on the casing behind the grease lters inside the hood.

• Proof of purchase will be required when requesting service. Therefore, please have your receipt available when requesting service as this constitutes the date from which your guarantee commenced. This Guarantee does not cover :

- Damage or calls resulting from transportation, improper use or neglect, the replacement of any light bulbs or lters or removable parts of glass or plastic. These items are considered to be consumable under the terms of this guarantee.

8 REMARKS

This appliance complies with European regulations on low voltages Directive 2006/95/CE on electrical safety, and with the following European regulations: Directive 2004/108/CE on electromagnetic compatibility and Directive 93/68 on EC marking.

When this crossed-out wheeled bin symbol ered by the European directive 2002/96/EC.Your product is designed and manufactured with high quality materials and components, which can be recycled and reused.Please inform yourself about the local separate collection system for electrical and electronic product. Please act according to your local rules and do not dispose of your old products with your normal household waste. The correct disposal of your

old product will help prevent potential negative consequences for the environment and human health.

OPERATION

is attached to a product it means the product is cov-

Wir danken Ihnen für Ihre Kaufentscheidung und das Vertrauen, welches Sie mit dem Kauf dieses RoblinProduktes bewiesen haben. Dieses Gerät wurde mit einem hohen Maß an Kreativität entwickelt und mit größter Sorgfalt gefertigt. Um volle Zufriedenheit mit Leistung und Funktion dieser Dunstesse zu erlangen und zu erhalten, empfehlen wir dringend, sowohl die Montageanweisung sorgfältig zu beachten und danach zu arbeiten als auch die « Gebrauchs- und Wartungshinweise « aufmerksam zu lesen und anzuwenden.

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

1 NETZANSCHLUSS

• Die Dunstabzugshaube ist mit einer Anschlußleitung der Art HO5VVF 3 x 0,75 mm

2, die einen Schutz-

stecker 10 / 16 A enthält, ausgestattet. Das entspricht Schutzklasse 1. Nennspannung : 220-240 V - Wechselstrom : 50/60 Hz.

• Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren der Dunstesse entspricht.

• Beim Anschluß der Dunstesse an das Wechselstromnetz ist ein zweipoliger Schalter mit einem Öffnungsweg von wenigstens 3 mm für jeden Pol zwischenzuschalten.

2 MONTAGEHILFEN

• Die Mindest- und Höchstabstände zwischen der Dunstesse und der Kochäche sind zu berücksichtigen. Wir empfehlen Ihnen einen Abstand von 0,65 m bis 0,70 m über der Kochäche einzuhalten, um einen optimalen Betrieb des Gerätes zu gewährleisten. Jedoch ist es streng verboten, Dunstessen oder Einbaugeräte mit einem Abstand, der niedriger als 0,65 m von der Kochäche ist, einzubauen (Entzündungsgefahr der Filter). Beachten Sie die richtige Ableitung der Kochschwaden (Luftzug kann Turbulenzen verursachen).

• Der Außendurchmesser am Gebläseabgang des Gerätes ist für die Wahl des Abluft-Rohrsystems zu berücksichtigen : Die Dunstesse darf keinesfalls an eine Entlüftungsleitung mit Unterdruck angeschlossen werden. Die Abluft darf nicht in einen Schornstein geleitet werden, der für die Abgase von Koch- oder Heiz-Geräten, (Kohle-, Öl- oder Gas-Öfen oder -Herde) benutzt wird.

• Die Kochstelle (und damit auch die Dunstesse) so planen und installieren, daß möglichst kurze Wege für eventuelle Abluft-Rohrleitungen erreicht werden. (so wenige Umlenkungen [90°-Bögen] wie möglich! Keine Querschnittsverengungen!

• Die gute Erneuerung der Luft in der Küche ist zu beachten. Denken Sie daran, einen oder mehrere Lufteintritte durch eine Öffnung, die den gleichen Durchmesser hat wie die Abluftleitung, vorzusehen.

• Sorgen Sie für eine ausreichende Zuluft, wenn ein Koch- oder anderes Gerät die Luft des Raumes, in dem die Dunstesse eingebaut ist, gleichzeitig verwendet. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstesse und Feuerstätte im Raum ein Unterdruck von höchstens 0.04 mbar erreicht wird und ein Rücksaugen der Feuerstättenabgase vermieden wird. Das Gerät muß so installiert werden, daß der Geräte-Stecker leicht erreichbar ist.

• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden. Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

3 MONTAGE DES GERÄTES

Montage und Anschluß müssen von einem qualizierten Installateur* durchgeführt werden.

(*) Wenn diese Bedingung nicht eingehalten wird, wird die Garantie des Herstellers, sowie jeder Anspruch im Falle eines Unfalles aufgehoben.

Achtung ! Bitte beachten Sie bei der Montage das Gewicht der kompletten Dunstesse. Die Tragfähigkeit der Decke oder alternativ der Trägerplatte für diese Zugbelastung muss vor der Montage

geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs-oder Stabilisierungselementen hergestellt werden. Kann eine hinreichende Tragfähigkeit nicht sichergestellt werden, ist von einer Montage abzusehen.

1) Die Verpackung öffnen.

• DURCHBOHREN DER DECKE

2) Mit Hilfe eines Lotes den Mittelpunkt der Kochäche an der Decke bestimmen. Die Achsen mit der Kochäche parallel ziehen (Fig.1).

3) Die Bohrlehre beim Ausrichten der gezogenen Achsen mit den Achsen der Bohrlehre übereinstimmend installieren. Die Mittelpunkte der verschiedenen Bohrungen anzeichnen. (Fig. 2b)

4) Die Schrauben vom Kanal entfernen (Fig.2a), dann das Trägergestell aus dem Kamin herausziehen (Pos. 7).

5) Die Steckverbindungen trennen, dann die Schrauben TH 5 x 16, die den Motorkasten am Innenhaubenkörper halten, lösen.

• MONTAGE DES HAUBETRÄGERGESTELLS

6) Die Decke an den vorgegebenen Befestigungspunkten anbohren. Eine Bohrung von Ø 40 mm ermöglicht den Durchgang der Anschlussleitung (Fig. 2b). Ist die Decke aus Beton, so müssen 4 stabile Metalldübel für Ø10 mm verwendet werden; Kunststoffdübel sind nicht geeignet. Scheint die Decke nicht fest genug zu sein, so müssen Sie entsprechende Verstärkungen oberhalb der Decke installlieren (Fig.3). Das Trägergestell mit 4 Gewindestangen Ø10mm befestigen.

7) Den Umluftadapter entfernen (Fig.4).

8). Das Trägergestell auf den Motorkasten mittels den 8 Sechskantschrauben 5 x 10 T auf die gewünschte Höhe einstellen (Fig.5). Ihre Dunstabzugshaube ist in Stufen von 50 mm höhenverstellbar. Die Stellung der Bedienelemente ist auf der Bohrlehre bezeichnet.

9) Bitte überprüfen, ob der Kanal senkrecht im Lot stabil montiert ist.

• ANSCHLUSS Im Abluftbetrieb

a- Die Rückstauklappe C am Gebläseausgang anbringen (Pos. 6). Dann den Schlauch am Geräteausgang anschliessen. Benutzen Sie zur Befestigung entweder passende Schlauchschellen oder Klebeband (Fig. 8). b- Das Gerät ans Wechselstromnetz anschliessen (siehe Abschnitt Netzanschluss). c- Den Oberteil des Kamins (Pos. 7) an das Trägergestell hängen. Dann mit den Schrauben (Pos. 2a) befestigen. d- Bitte noch einmal überprüfen, ob der Kanal senkrecht im Lot montiert ist. e- Den Unterkamin in den Oberkamin einfügen. Den Kamin festhalten indem Sie die 2 Schrauben des Oberkamins etwas lösen (Fig. 9).

Im Umluftbetrieb

a- Den Umluftadapter R an den Kanalträger einhängen. b- Ein Verbindungsrohr /Schlauch mit passendem Durchmesser (separat bestellen) zwischen dem Gebläseabgang (Pos. 6) und dem Umluftadapter anschliessen. Benutzen Sie zur Befestigung entweder passende Schlauchschellen oder Klebeband (siehe Fig. 6). c- Das Gerät ans Wechselstromnetz anschliessen (siehe Abschnitt Netzanschluss). d- Den Oberteil des Kamins (Pos. 7) an das Trägergestell hängen und mit Schrauben (Fig. 2a) befesti-

gen.

e- Bitte noch einmal überprüfen, ob der Kanal senkrecht im Lot montiert ist. f- Den Unterkamin (Pos. 5) in den Oberkamin einfügen. Den Kamin festhalten indem Sie die 2 Schrauben des Oberkamins etwas lösen (Fig. 9).

• MONTAGE DES HAUBENKÖRPERS

10) Den Haubekörper unter den Kamin anbringen und mit den 12 mitgelieferten Schrauben TH 5X16 fest anschrauben (Fig. 10). Vorsicht : Dieser Einbauschritt muss aufgrund des Gerätegewichtes

der Haube von min. 2 Monteuren durchgeführt werden.

11) Den Oberkamin festschrauben und den Unterkamin wieder nach unten schieben (Pos. 5).

12) Die 2 Stecker des Haubenkörpers wieder anschliessen, Verbindung die Motor-Stecker prüfen, dann Beleuchtungsgehäuse wiedermontieren. (Fig.11 a&b)

13) Prüfen Sie die einwandfreie Funktion der Beleuchtung, des Motors und der Steuerung.

14) Bei Umluftbetrieb, die Aktivkohle-Filter ins Gehäuse der Dunsthaube einfügen und mittels der angeformten Laschen A einrasten (Fig.6).

15) Metall-Fettlter einsetzen.

4 BETRIEB DES GERATES

A ) Ausführung

Abluft- oder Umluftbetrieb

Die Elektronikschaltung der Dunstesse ist für Abluftbetrieb programmiert. Um die Esse für Umluftbetrieb einzustellen bitte folgende Schritte ausführen : Umluftbetrieb: (die verschmutzte Luft wird gereinigt und dann wieder in den Raum zurückgeführt.) Motor und Beleuchtung müssen abgeschaltet sein. Auf den Bedienknopf (+) bis zum Blinken aller 5 LEDs drücken: Zwei Blinken aller 5 LEDs zeigen an: Funktion Umluftbetrieb = EIN

Zurück in Abluftbetrieb: (die verschmutzte Luft wird gereinigt und dann aus dem Haus geführt). Motor und Beleuchtung müssen abgeschaltet sein. Auf den Bedienknopf (+) bis zum Blinken aller 5 LEDs drücken: Zwei Blinken aller 5 LEDs zeigen an: Funktion Abluftbetrieb = EIN

B ) Grundsätzliche Funktionen : Beleuchtung : Wird durch Druck auf die Schaltertaste 1 (Licht) eingeschaltet. Die LED 1 zeigt den

Zustand der Beleuchtung an. Gebläse : Wird durch Druck auf die Schaltertaste 2 (Gebläse) eingeschaltet. Die Gebläse-Leistung kann mittels der >>Stufe: Schaltertaste + << und der >>Stufe: Schaltertaste - <<, durch kurzzeitigen oder andauernden Druck auf die entsprechenden Schaltertasten modiziert werden, bis die gewünschte Stufe erreicht ist. Die sogenannten >>MINIMUM<<, MEDIUM<< und >>MAXIMUM<< Stufen werden durch die LED’s 2, 3, 4, die im Verhältnis zur Veränderung der Gebläseleistung leuchten, angezeigt : Led 2 = MINIMUM Led 2 und 3 = MEDIUM Led 2, 3 und 4 = MAXIMUM Die sogenannte >>INTENSIV-Stufe<< kann direkt durch Druck auf die Schaltertaste >>INTENSIVMAX<<

(5), erreicht werden. Die Laufdauer der Intensivstufe kann durch ein Zeitglied limitiert werden.

12D

C) Zusätzliche Funktionen Die Intensivstufe :

Zu einer wirksameren Abluft zu kommen, beraten wir Sie am Kochsanfang die Intensivstufe augenblicklich zu benutzen. Sie wird einen Luftuss schaffen, der, die ersten erscheinenden Kochschwaden oder Dämpfe anzusaugen, erlaubt. Für diese Funktion bitte folgendes vorgehen:

- Den Motor einschalten (Schaltertaste 2), dann während des Koches mit Hilfe von den Schalter-

tasten (+) und (-) die gewünschte Stufe auswählen.

- Auf die Taste 5 drücken (Intensiv-Stufe). Diese Funktion kann wieder beim Drücken auf die

Die 5 Minuten-Nachlaufautomatikfunktion zur Intensivstufeausschaltung :

In der Abwesendheit von dieser Funktion ist sie nicht aktiv. Um Zugang zur Programmierstufe dieser Funktion zu erhalten, müssen Beleuchtung und Motor ausschalten sein. Auf die Schaltertaste Stufe (-) :

Es ist möglich beim Wiederdrücken auf die Schaltertaste 5 (Intensivstufe) vor der 5 Minuten Frist mit der Hand die Intensivstufe auszuschalten. Während der 5 Minuten lang Nachlaufautomatik ist die Funktion der Filtersättigungsanzeige ausgeschaltet. Wenn die Nachlaufautomatik der Haube programmiert ist, wird die gesteuerten mit der Hand oder automatisch Intensivstufe durch diese Nachlaufautomatik nach 5, 10 oder 15 Minuten ausgeschaltet sein. Vor der Nachlaufautomatik der Haube wird es möglich beim Wiederdrücken auf die Schaltertaste 5 (Intensivstufe) sein, die gesteuerten mit der Hand Intensivstufe auszuschalten.

Abschaltautomatik für Gebläse - Nachlauf :

Diese Funktion ermöglicht nach Beendigung des eigentlichen Kochvorganges das zeitlich begrenzte Absaugen (Nachlaufzeit) der letzten Kochschwaden, um danach automatisch Gebläse und Beleuchtung auszuschalten. Um Zugang zur Programmierstufe dieser Funktion zu erhalten müssen Beleuchtung und Motor am Bedienungspult ausgeschaltet sein. Die Esse muß aber am Stromnetz angeschlossen sein. Ein bzw. mehrmaliges Betätigen die Schaltertaste der „Intensiv Stufe“ verändert die Nachlaufzeit nach folgendem Schema: „1 mal“ Blinken der LED 1 und 5 zeigen die „Aus“ - Funktion an. „2 mal“ Blinken der LED 1 und 5 zeigen „5 Minuten Nachlauf „ an. „3 mal“ Blinken der LED 1 und 5 zeigen „10 Minuten Nachlauf „ an. „4 mal“ Blinken der LED 1 und 5 zeigen die „15 Minuten Nachlauf „ an. Nach dem Programmieren schalten Sie das Gerät bitte ein. Stellen Sie die gewünschte Gebläse - Leistung ein. Indikation der programmierten Nachlaufzeit erfolgt durch Blinken von LED 2, 3 + 4 gemäß folgendem Schema: LED 2, 3 und 4 blinken nicht wenn die Funktion „Abschaltautomatik“ nicht aktiviert ist. LED 2, 3 und 4 blinken „1 mal“ wenn 5 Minuten Nachlaufzeit programmiert ist. LED 2, 3 und 4 blinken „2 mal“ wenn 10 Minuten Nachlaufzeit programmiert ist. LED 2, 3 und 4 blinken „3 mal“ wenn 15 Minuten Nachlaufzeit programmiert ist.

Schaltertaste 5 ausschalten werden.

„ 1 mal „ Blinken der LED 2, 3 und 4 zeigen die „Aus“ Funktion an. „ 2 mal „ Blinken der LED 2, 3 und 4 zeigen die „Ein“ Funktion an.

Fettlter – Sättigungsanzeige :

Nach 200 Stunden Betriebszeit der Esse wird durch „kurzes Blinken“ der LED 1 angezeigt, daß die Fettlter gesättigt sind.( Siehe Wartungsabschnitt ). Nach dem Reinigen der Fettlter erfolgt „ Reset „ auf „Null „ nach folgendem Schema:

Motor und Beleuchtung müssen abgeschaltet sein. Die Schaltertaste (+) ca. 3 - 4 Sekunden gedrückt halten. Das kurze Aueuchten aller fünf LED‘s zeigt den erfolgreichen „Reset“ dieser Funktion auf „Null“ an.

Aktivkohlelter-Sättigungsanzeige : Nach 400 Stunden Betriebszeit der Esse wird durch „zweimaliges kurzes Blinken“ von LED 1 der Hinweis zum Erneuern der Aktivkohlelter gegeben. Nach dem Einlegen neuer Aktivkohlelter erfolgt

der“Reset auf Null“ nach folgendem Schema: Motor und Beleuchtung müssen abgeschaltet sein. Den Bedienknopf (+) ca. 10 Sekunden gedrückt halten.

„2 mal“ Blinken aller 5 LEDs zeigt an: Funktion = EIN. „1 mal“ Blinken aller 5 LEDs zeigt an: Funktion = AUS.

Erneuerung der Aktivkohlelter (Siehe Abschnitt 3)

Programmierung der Inbetriebsetzung der Fernbedienung :

Ihre Haube wird ohne Inbetriebsetzung der Fernbedienung programmiert. Wenn Sie die Fernbedienung benützen möchten, müssen Sie die Haube imperativ wie folgt programmieren: Motor und Beleuchtung müssen abgeschaltet sein. Auf den Bedienknopf 1 (Beleuchtung) bis zum Blinken der LED 1 drücken:

Zwei Blinken der LED 1 zeigen an = Funktion Fernbedienung = EIN Ein Blinken der LED 1 zeigt an = Funktion Fernbedienung = AUS

Vorsicht ! Die Fernbedienung muss mit Zink-Kohle Alkali-Batterien im Standard-Format LR03-AAA zu

1.5 V, wie in Fig. 7 angezeigt ausstatten sein. Die Batterie müssten eine dauerhaft optimale Benutzung garantieren. Diese Batterie müssen richtig einstecken sein, und mögen zerspringen, wenn sie beschädigt sind oder in der Hitze liegen. Nicht ins Feuer werfen ! Um die Umwelt zu schützen, bitte diese Batterien in einen geeigneten Contai-

ner abladen.

5 NUTZUNG

• Um ein optimales Absaugen der Kochschwaden zu erzielen, wird empfohlen, das Gerät vor dem Kochen einzuschalten und nach dem Kochen noch einige Zeit nachlaufen zu lassen. Für die Speisen, die wenig Dampf entwickeln, verwenden Sie vorzugsweise die kleine Geschwindigkeit.

• WICHTIG : NIEMALS UNTER DEM GERÄT FLAMBIEREN. Niemals eine große Flamme bei eingeschalteter Dunstesse unbedeckt lassen. Wenn der Topf weggenommen wird, ist die Flamme abzuschalten oder für einen kurzen Zeitraum auf kleinste Stellung zu drehen, trotzdem aber unbedingt im Auge zu behalten. Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamtem Betriebsdauer zu beaufsichtigen: überhitztes Öl kann sich entzünden und die Haube in Brand setzen.

6 WARTUNG UND REINIGUNG

Vor jedem Eingriff in das Gerät immer den Netzstecker ziehen, oder die Sicherung herausdrehen bzw. die Stromzufuhr unterbrechen. Bei der Konstruktion des Gerätes wurde besonders die Wartungs-Freundlichkeit berücksichtigt.

• Herausnehmen des Metalllters :

Es ist unerläßlich, diese Filter REGELMÄßIG falls notwendig auch in kurzen Intervallen, mit der Hand (lauwarmes Wasser mit Waschmittel und Spülen) oder in der Geschirrspülmaschine zu REINIGEN. Diese Maßnahmen vermindern die Brandgefahr (starke Fettrückstände sind leicht brennbar).

• Gehäuse.

Keine nassen Tücher für die Reinigung der Oberächen der Dunstesse verwenden. Es sollen nur milde Reinigungsmittel und leicht feuchte Tücher verwendet werden. Keine Gegenstände in die Luftaustrittsöffnung stecken. Nicht in die Luftaustrittsöffnung greifen.

• Abluftleitung:

Kontrollieren Sie von Zeit zu Zeit, daß der Luftkanal nicht verstopft ist. Diese Prüfung muß halbjährlich durchgeführt werden. Die behördlichen Anforderungen, für die Ableitung der Abluft, sind zu berücksichti-

gen.

• Beleuchtung:

Bei Leuchtmittel-Wechsel in jedem Fall den Schalter der Beleuchtung ausschalten.

Die Art des Leuchtmittels nicht wechseln. Leistung nicht überschreiten.

7 GARANTIE UND KUNDENDIEST

• Bei Versagen des Gerätes benachrichtigen Sie Ihren Installateur, der das Gerät und seine Installation überprüfen wird.

• Wenn die Geräte-Zuleitung beschädigt wurde, darf diese nur von einer Reparaturwerkstatt ersetzt werden, die von dem Hersteller anerkannt ist, weil Sonderwerkzeuge nötig sind. Haube komplett abschalten.

• Stets nur Original-Ersatzteile verwenden.

• Sollte diese Vorschrift nicht eingehalten werden, könnte die Sicherheit des Gerätes beeinträchtigt werden. Außerdem erlischt die Garantie.

• Bei der Bestellung von Ersatzteilen geben Sie bitte die Nummer des Gerätes, die sich auf dem Typenschild hinter dem Gehäuse bendet, an.

• Für die Anwendung der vertraglicher Garantie wird nur die Einkaufsrechnung des Gerätes verbindlich anerkannt. Von der Garantieleistung ausgenommen sind:

- Die Beleuchtung : Klassik - und Halogenbeleuchtung

- Die Filter (Die Filter sind als Verbrauchsgut anzusehen).

8 WICHTIGE HINWEISE

Dieses Gerät entspricht den europäischen Niederspannungsrichtlinien 2006/95/EWG zur elektrischen Sicherheit, den europäischen Richtlinien 2004108/EWG zur elektromagnetischen Verträglichkeit und den Richtlinien 93/68/EWG zur CE Kennzeichnung.

Das Symbol dukt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen oder elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer kommunalen Behörde, den örtlichen Müllentsorgungsunternehmen oder von Ihrem Fachhändler.

auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Pro-

La ringraziamo per la ducia accordataci nell’aver scelto un prodotto della gamma ROBLIN. Questo apparecchio è stato studiato e realizzato con la massima cura, secondo i più alti criteri di qualità. Le rac-Le rac- comandiamo di leggere attentamente questo opuscolo, nel quale troverà le istruzioni per installare, utilizzare e conservare al meglio il suo apparecchio ed ottenere dal suo acquisto il massimo dei beneci.

Questo libretto di istruzioni per l’uso è previsto per più versioni dell’ apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

1 COLLEGAMENTO ELETTRICO

• La cappa é dotata di un cavo di alimentazione di tipo HOSVVF 3x 0,75 mm² e comporta una spina normalizzata 10/16 A con sistema di terra. Protezione : classe 1. Tensione di alimentazione : 220-240 V mono - 50/60 Hz. Vericare che la tensione di rete sia identica ai valori indicati sull’etichetta all’interno della cappa.

• Se la cappa é collegata direttamente all’impianto elettrico senza la sua spina, è necessario istallare prima della cappa un interruttore omnipolare con un’apertura di contatto di 3 mm.senza interrompere il lo della terra (giallo/verde).

2 CONSIGLI DI INSTALLAZIONE

• Per un funzionamento ideale, vi consigliamo un’altezza di posa situata entro 0,65 m e 0,70 m al di sopra del piano di cottura. Tuttavia, é formalmente vietata l’istallazione di qualsiasi cappa o gruppo aspirante ad una distanza inferiore a 0,65 m dal piano di cottura (rischio di incendio dei ltri). I fumi devono salire naturalmente verso la zona aspirante (attenzione alla correnti d’aria che potrebbero provocare delle turbolenze).

• Rispettare il diametro di uscita dell’apparecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.).

• Qualora l’aria viziata fosse scaricata in un condotto d’evacuazione, vericare che quest’ultimo non sia già utilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un’energia diversa da quella elettrica.

• Posizionare il piano di cottura in corrispondenza della zona di evacuazione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza.

• In tutti i casi di istallazione, fare attenzione al ricambio d’aria della cucina. Istallare una o più griglie d’aerazione di misura uguale o superiore al diametro del tubo di evacuazione per evitare di mettere il locale in depressione.

• Prevedere un’aerazione sufciente qualora un apparecchio di cottura o altro utilizzi simultaneamente l’aria dell’ambiente in cui é situata la cappa. La depressione massima creata nel locale deve essere inferi-deve essere inferi- ore a 0,04 mbar per evitare un ritorno di gas di combustione.

• L’apparecchio deve essere posizionato in modo che la spina sia accessibile.

• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza. I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio.

3 POSA DELL’ APPARECCHIO

Il montaggio ed il collegamento devono esere realizzati da un istallatore qualicato *. (*) Il non rispetto di questa condizione provocherà l’annullamento della garanzia del costruttore e tutti i ricorsi in caso di incidente.

Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuare una

sigillatura se necessario. La società declina ogni responsabilità in caso di agganciatura difettosa

dovuta alla perforazione ed al ssaggio.

1) Aprire il cartone della cappa.

• FORATURA DEL SOFFITTO

2) Con un lo a piombo, riportare sul softto il centro del piano di cottura. Tracciare gli assi paralleli al piano di cottura (Fig. 1).

3) Posizionare la sagoma allineandola agli assi tracciati ed al centro (Fig. 2b). Tracciare il centro dei diversi fori che andranno effettuati.

4) Togliere le viti del camino (Fig. 2a) e togliere il supporto della cappa dal camino Rif. 7.

5) Disinserire il connettore, poi togliere le viti TH 5 X 16 che ssano la scatola motore sul corpo della cappa.

• FISSAGGIO DEL SUPPORTO CAPPA

6) Forare il softto nel punto di posa della cappa e particare un foro di Ø 40 per il passaggio del cavo di alimentazione (Fig. 2b). Se il softto è in cemento, utilizzare 4 tasselli in ghisa per Ø 10, escludere i tasselli in plastica. Se la solidità del softto non è sicura, non esitate a rinforzarlo a partire dal sottotetto (Fig. 3). Fissare solidamente il supporto della cappa con 4 gambi lettati Ø 10 mm.

7) Togliere il diffusore (Fig. 4)

8) Regolare il supporto della cappa sulla scatola motore all’altezza desiderata. La vostra cappa è regolabile in altezza tramite sezioni di 50 mm ; les 8 viti 5 x 10 a testa esagonale alloggiano in fori oblunghi, i quali permettono di effettuare l’appiombo. (Fig. 5). L’orientamento dei comandi è rappresentato sulla

sagoma.

9) Véricare l’appiombo del camino.

• COLLEGAMENTO

• Versione Evacuazione Esterna :

a- Mettere la valvola di non-ritorno C sull’uscita dell’apparecchio (Rif. 6), collegare il tubo

essibile all’evacuazione esterna ed all’uscita dell’apparecchio. Fissare l’assieme tramite collari o nastro adesivo appropriati (Fig. 8).

b- Collegare elettricamente la cappa (vedi paragrafo collegamento elettrico).

c- Montare la parte superiore del camino Rif. 7 sul supporto della cappa e ssarlo con le

apposite viti (Fig. 2a) d- Vericare di nuovo l’appiombo del camino.

e- Inlare la parte inferiore Rif. 5 sulla parte superiore del camino. Mantenerla in posizione

svitando leggermente 2 viti del camino superiore (Fig. 9).

• Versione Filtrante :

a- Fissare il diffusore R sul supporto del camino. b- Installare un tubo di diametro appropriato (non fornito) fra l’uscita dell’apparecchio (Rif. 6) e

l’entrata del deettore. Fissare l’assieme tramite collari o nastro adesivo appropriati (Fig. 6).

c- Raccordare elettricamente la cappa (vedi paragrafo collegamento elettrico). d- Montare la parte superiore del camino Rif. 7 sul supporto della cappa e ssarlo con le appo-

site viti (Fig. 2a).

e- Vericare di nuovo l’appiombo del camino.

f- Inlare la parte inferiore Rif. 5 sulla parte superiore del camino. Mantenerla in posizione svitando leggermente 2 viti del camino superiore (Fig. 19).

• POSA DEL CORPO CAPPA

10) Posizionare il corpo cappa sotto il camino e ssarlo con le 12 viti CHC M5 fornite (Fig. 10).

Attenzione : questa fase del montaggio deve essere realizzata da due persone, a causa del peso

della cappa.

11) Stringere le viti del camino superiore ed abbassare il camino inferiore Rif. 5.

12) Inserire il 2 connettore provenienti dal corpo cappa, vericare il connettore del motore e rimettere il cassa illuminazione. (Fig. 11 a&b)

13) Vericare il buon funzionamento delle luci, del motore e del cambiamento delle velocità di aspirazi-

one.

14) Per la versione ltrante : Porre la cartuccia al carbone attivo nel suo alloggiamento esercitando una pressione sulle linguette A (Fig. 6)

15) Mettere il ltri metallici.

4 FUNZIONAMENTO

A) CONFIGURAZIONE Evacuazione esterna o riciclo :

La vostra cappa é programmata per funzionare con sistema di evacuazone esterna. Se desiderate utilizzarla con sistema ltrante, dovete imperativamente riprogrammarla seguendo la procedura sottoindicata : Messa in funzione del sistema ltrante (L’aria viene ltrata dalla cappa e riemessa nella cucina) : Con motore et luci spenti, tenere premuto il tasto (+) no al lampeggio delle 5 led : Due lampeggi dei 5 Leds confermano la registrazione della messa in funzione del sistema ltrante. Ritorno al sistema evacuazione esterna (L’aria viene ltrata dalla cappa ed evacuata all’esterno dell’abitazione) : Con motore et luci spenti, tenere premuto il tasto (+) no al lampeggio delle 5 led : Un lampeggio dei 5 Leds confermerà la registrazione della messa in funzione del sistema in evacuazione esterna.

B) FUNZIONI DI BASE : Illuminazione (accensione) : Premere il tasto 1 (luci). Il Led 1 permette di visualizzare il funzionamento

delle luci.

Motore (accensione) : Premere il tasto 2 (motore). E’ possibile modicare la portata d’aspirazione della cappa tenendo premuto il tasto velocità + o velocità -, no ad ottenere la velocità desiderata. Il livello di velocità é visualizzabile tramite i Leds 2, 3, 4 i quali si accendono progressivamente con l’aumentare della velocità : Led 2 = livello minimo Leds 2 e 3 = livello intermedio Leds 2, 3 e 4 = livello alto La portata di aspirazione massima puo’ essere direttamente ottenuta premendo il tasto velocità intensiva (5 ).

C) FUNZIONI COMPLEMENTARI : Temporizzazione arresto della velocità intensiva dopo 5 minuti :

Per difetto questa funzione non è attivata. Per accedere alla programmazione di questa funzione le luci ed il motore devono essere spenti. Premere il tasto (-) :

Un lampeggio delle led 2, 3 e 4 indica che la funzione è disattivata.

Due lampeggi delle led 2, 3 et 4 indicano che la funzione è attivata.

E’ possibile interrompere manualmente la velocità intensiva prima dello scadere dei 5 minuti premendo il tasto 5 (velocità intensiva). Durante la temporizzazione, l’indicazione di saturazione dei ltri è disattivata. Se si programma un arresto differito della cappa, la velocità intensiva manuale o temporizzata sarà disattivata da questo arresto differito dopo 5, 10 o 15 minuti. E’ possibile interrompere manualmente la velocità

intensiva prima dell’arresto differito della cappa premendo di nuovo il tasto 5 (velocità intensiva).

Arresto differito della cappa :

Questa funzione permette, dopo aver terminato la cottura, di evacuare fumi ed odori residui. A cottura terminata, spegnere totalmente la cappa (motore e luci). Per accedere alla programmazione di questa funzione, le luci ed il motore della cappa devono essere spenti. Premere il tasto velocità intensiva 5 :

- 2 lampeggi dei leds 1 e 5 confermeranno la registrazione dell’arresto automatico dopo 5 minuti.

- 3 lampeggi dei Leds 1 e 5 confermeranno la registrazione dell’arresto automatico dopo 10 minuti.

- 4 lampeggi dei Leds 1 e 5 confermeranno la registrazione dell’arresto automatico dopo 15 minuti.

- 1 solo lampeggio dei Leds 1 e 5 confermerà la disattivazione della funzione arresto differito. Si potrà in seguito far funzionare la cappa alla velocità desiderata. Il lampeggio dei Leds 2, 3, 4 (a seconda della velocità prevista inizialmente) indicherà che la funzione di arresto differito é effettivamente programmata :

- 1 lampeggio = arresto automatico dopo 5 minuti

- 2 lampeggi = arresto automatico dopo 10 minuti

- 3 lampeggi = arresto automatico dopo 15 minuti

Indicatore di saturazione dei ltri metallici :

Dopo 200 ore di funzionamento della cappa, un breve lampeggio del Led 1 indicherà che é necessario procedere alla pulizia dei ltri metallici (vedi paragrafo manutenzione). Per accedere all’azzeramento del contatore, luci e motore devono essere spenti. Premere il tasto (+) per 3-4 secondi. Il lampeggio dei Leds 1, 2, 3, 4 e 5 conferma l’azzeramento del contatore.

Indicatore di saturazione dei ltri al carbone attivo :

Dopo 400 ore di funzionamento della cappa, 2 brevi lampeggi del Led 1 indicano che é necessario sostituire i ltri a carbone attivo e pulire di nuovo i ltri metallici. Per attivare questa funzione, luci e motore devono essere spenti. Premere il tasto (+) per 10 secondi.

1 lampeggio dei Leds 1, 2, 3, 4 e 5 = funzione disattivata. 2 lampeggi dei Leds 1, 2, 3, 4 e 5 = funzione attivata.

Il procedimento di sostituzione della cartuccia al carbone attivo é indicato al paragrafo 3 (Sistema lrtrante)

Congurazione per ricezione telecomando :

La vostra cappa è programmata per funzionare senza il telecomando. Se desiderate utilizzarla con il telecomando, occorrerà imperativamente congurarla tramite la seguente procedura : Con motore e luci spenti, tener premuto il tasto 1 (luci) no al lampeggio della led 1

Due lampeggi della led 1 : telecomando attivato. Un lampeggio della led 1 : telecomando disattivato.

Questo apparecchio può essere comandato elettronicamente attraverso un telecomando. È importante utilizzare per il telecomando pile alcaline zinco-carbone da 1.5V del tipo standard LR03-AAA. Queste pile garantiscono lunga durata ed una curva di scarica costante durante tutto il tempo di vita, mantenendo costanti le prestazioni del telecomando no alla scarica completa Fig. 7.

Non riporre il telecomando in prossimità di fonti di calore.

Non disperdere le pile nell’ambiente, depositarle negli appositi contenitori.

5 CONSIGLI DI UTILIZZO

• Per ottenere il massimo dell’efcacia per quanto riguarda l’assorbimento dei fumi o del vapore, mettere in funzione l’apparecchio prima e dopo la cottura degli alimenti ; per le preparazioni che producono poco vapore, utilizzare di preferenza le velocità più basse.

• IMPORTANTE : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA. Non lasciate mai amme libere sotto una cappa funzionante. Spegnere la amma o ridurla al minimo per

un tempo ridotto e sotto sorveglianza.

• Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l’olio surriscaldato potrebbe inammarsi.

6 MANUTENZIONE

Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico. L’apparecchio é stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo.

• Pulizia dei ltri metallici. E’ necessario procedere ad una PULIZIA PERIODICA dei ltri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie , con una frequenza che dipenderà dall’utilizzo, per evitare i rischi di incendio.

• Struttura esterna. Pulire regolarmente la parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeremente umida. Non utilizzare mai spugne o panni bagnati. Non introdurre alcun oggetto e tanto meno le mani nell’apertura d’evacuazione dell’aria.

• Condotto d’evacuazione. Vericare ogni 6 mesi la buona evacuazione dell’aria viziata. Rispettare le norme nazionali vigenti relative all’evacuazione dell’aria viziata.

• Illuminazione.

Prima di effettuare qualsiasi intervento sull’apparecchio, mettere l’interruttore di accensione delle lampade in posizione spenta.

Non superare la potenza prescritta e non cambiare tipo di lampada.

7 GARANZIA ED ASSISTENZA TECHNICA

• In caso di anomalia di funzionamento, avvisare il vostro istallatore il quale dovrà vericare l’apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovrà essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l’utilizzo di attrezzature apposite.

• Staccare la spina dell’apparecchio.

• Esigete sempre l’utilizzo di pezzi di ricambio originali in quanto il non rispetto di questa prescrizione potrebbe compromettere la sicurezza dell’apparecchio e metterebbe ne al contratto di garanzia.

• Per ordinare i pezzi di ricambio, indicare il numero dell’apparecchio che si trova sull’etichetta segnaletica.

• Solo la fattura d’acquisto farà fede ai ni dell’applicazione della garanzia contrattuale. Questa garanzia non copre:

- L’illuminazione : lampade ad incandescenza, alogene.

- I ltri. In quanto sono considerati come materiali di consumo.

8 NOTE

Quest’apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativaalla sicurezza elettrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE.

Quando ad un prodotto è attaccato il simbolo signica che il prodotto è tutelato dalla Directiva Europea 2003/96/EC. Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che posssono esere riciclati e riutilizzati.Si prega di informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali riuti domestici. Il correto smaltimento del prodotto aiuta ad evitare possibili conseguenze negative per la salute dell’ambiente e dell’uomo.

del bidone con le ruote segnato da una croce,

Le agradecemos la conancia que nos participan ustedes elegiendo un aparato de la gama Roblin quien fue el objeto de toda nuestra atención en su concepción y realisación. Para que les de entera satisfacción, les aconsejamos ustedes leer con atención esta noticia que les explicara ustedes como instalarle, utilisarle y mantenerle en las mejores condiciones. Esta noticia de instrucciones esta utilizada para varios aparatos. Puede contener descripciones de accessorios no utilizados en su proprio aparato.

1 CONEXION ELECTRICA

• La campana esta dotada de un cable de alimentación del tipo HOSVVF 3x 0,75 mm² y permite un cable de conexión normalizada 10/16 A con conexión a tierra. Protección : clase 1’. Tensión de alimentación : 220-240 V mono - 50/60 Hz. Vericar que la tensión de la red sea idéntica a los valores indicados en la etiqueta que se encuentra dentro de la campana.

• Si la campana esta conectada directamente a la instalación eléctrica sin su cable de conexión, será necesario instalar antes que la campana, un interruptor omnipolar con una abertura de contacto de 3 mm. sin interrumpir la toma a tierra (amarillo/verde).

2 CONSEJOS DE INSTALACION

• Para un perfecto funcionamiento, es aconsejable una distancia de instalación entre 0,65 m y 0,70 m de la base de la campana al plano de cocción. Con todo esto, esta formalmente prohibida la instalación de cualquier campana o grupo de aspiración a una distancia inferior a 0,65 m del plano de cocción (entonces existiría riesgo de incendio del ltro). Los humos deben salir libremente por la zona de aspiración (atención a la corriente de aire, la cual puede provocar turbulencias).

• Respetar el diámetro de salida del aparato : la campana no debe en ningún caso ser instalada a un conducto de ventilación mecánica controlada (V.M.C.).

• En caso de que el aire viciado fuese conducido por un conducto de evacuación, hay que vericar que dicho conducto no corresponda a tuberías de evacuación de humos causados por combustión.

• Colocar el plano de cocción teniendo en cuenta la zona de evacuación de la campana, y evitar la instalación de ángulos que podrían reducir la potencia de la misma.

• En cualquier instalación hay que prestar atención al recambio del aire de la cocina. Instalar uno o mas rejillas de aireación de medida igual o superior al diámetro del tubo de evacuación para evitar depresiones en la habitación.

• Si en la cocina se usan tanto la campana como otros aparatos no accionados con energía eléctrica (por ejemplo aparatos a gas), se debera proceder a una ventilación suciente del ambiente. La depresión máxima creada en la habitación debe ser inferior a 0,04 mbar para evitar un retorno del gas de combustión.

• El aparato debe estar colocado de tal forma que el cable de conexión sea accesible.

• Este aparato no debe ser utilizado por personas (asi como las niños) cuyas capacitades psíquicas, sensoriales o mentales estan reducidas, ni por personas que no tienen la experiencia o el conocimiento de este tipo de aparatos a menos de estar bajo el control y la formación de personas responsables de

ella securidad.

Las niños deben ser cuidados para asegurarse que no juegan con el aparato.

3 INSTALACION DEL APARATO

La instalación y conexión debe ser realizada por un instalador autorizado *. (*) No respetar dicha condición llevara a la anulación de la garantía del fabricante y de todos los recursos en caso de accidente.

Cuidado : Tener cuida utilizar las clavijas adaptadas al soporte, informarse con los fabricantes, si es necesario hacer un sellado. La sociedad abandona toda responsabilidad en caso de jación defectuosa debe a la perforación y unión con espigas de madera.

1) Abrir el carton de la campana y la chimenea.

TALADRADO DEL LIMITE MAXIMO

2) Con una plomada prorrogar al límite máximo el centro del plano de cocción.Trazar los ejes en paralelo con el plano de cocción ( Fig 1).

3) Colocar la plantilla de perforación alineando los ejes trazados y el centro con los de la plantilla de perforación ( Fig 2b). Trazar los centros de las diferentes perforaciones a efectuar.

4) Quitar los tornillos de la chimenea ( Fig 2a) y retirar el soporte de la campana de las chimeneas de vestir Rep 7.

5) Desconectar lo conectore, despues quitar los tornillos TH 5 x 16 que jan la caja del motor.

FIJACION DEL SOPORTE DE LA CAMPANA

6) Taladrar el límite máximo al lugar de la instalación, y particularamente un agujero de ø 40mm que permite el poniendo en sitio de la alimentación según la Fig.2b. Si el límite máximo esta en hormigón, utilizar 4 clavijas en fundición para ø 10mm, excluir las clavijas de plastico. Si este os parece de solidez dudosa, no dudan reforzar rmemente en las cimas ( Fig. 3). Fijar rmemente el soporte de la campana con 4 troncos ensartados ø 10mm.

7) Quitar el difusor ( Fig. 4).

8) Regular el soporte de la campana en la caja del motor a la altura deseada.Su campana esta reglable en altura de 50mm en 50mm ; los 8 tornillos 5 x 10 T Hexagonales se colocan en los agujeros oblongos que permiten una puesta a la balanza. ( Fig.5). La orientación de las mandas esta reprentada en la plantilla de perforación.

9) Controlar la balanza de la chimenea.

CONEXION .Versión Evacuación Exterior :

a) Colocar la valvula anti-rechazo C en la salida del aparato ( Rep.6) y conectar la tuberia exible con la evacuación exterior y la salida del aparato. Fijar lo todo con los cuellos de sujeción o la cinta adhesiva apropriados ( Fig.8). b) Conectar electricamente la campana ( Ver parafo Conexión Electrica) c) Colocar la parte superior de la chimenea Rep 7 en el soporte de la campana. Fijar lo todo con ellos tornillos ( Fig .2a) d) Vericar de nuevo la balanza de la chimenea. e) Colocar la parte inferior Rep.5 de la chimenea en la parte superior de la chimenea. Mantenerla en posición desatornillando un poco los 2 tornillos de la chimenea superior. (Fig. 9)

.Versión reciclaje :

a) Fijar el difusor R en la jación de la alta chimenea. b) Colocar una tuberia de diametro apropriado ( no suministrado) entre la salida del aparato ( Rep.6) y la entrada del deector. Fijar lo todo con cuellos de sujeción o cinta adhesiva apropriados. ( Fig.6) c) Conectar electricamente la campana ( ver parafo Conexión) d) Subir la parte superior de la chimenea Rep.7 en el soporte de la campana y jarlos por ellos tornillos. e) Vericar de nuevo la balanza de la chimenea. f) Colocar la parte inferior Rep 5 en la parte superior de la chimenea. Mantenerla en posición desatornillando un poco los 2 tornillos de la chimenea superior ( Fig.9)

COLOCA DE LA MESETA

10) Presentar la meseta de bajo de la chimenea y jarlo con los 12 tornillos TH 5 X 16 suministrados. (Fig .10)

CUIDADO : Esta etapa de montaje debe ser realisada con 2 personas teniendo cuenta del peso

de la campana.

11) Volver a atornillar los tornillos de la chimenea superior y bajar la chimenea inferior (Rep. 5).

12) Conectar lo 2 conectore de la meseta, vericar los dos conectores del motor y colocar el caja alumbrado (Fig.11 a&b).

13)Vericar el bueno funcionamiento de la iluminación, del motor y del cambio de velocidades de aspiración.

14) Para los versiones Reciclaje : Colocar el cartucho de carbon activo en su alojamiento preparado para dicho n ejerciendo una presión en las lenguetas A ( Fig.6)

15) Colocar los ltros métalicos.4

4 FUNCIONAMIENTO

A) CONFIGURACIÓN

Evacuación exterior o de reciclaje:

Su campana está programada para funcionar con evacuación de humos exterior. Si usted preere cambiarla a modo de reciclaje, deberá imperativamente congurarla siguiendo estos pasos: Puesto a modo de reciclaje : (el aire esta ltrado antes devolver en la cocina) :

Motor y luz apagados, apretar el botón (+) hasta el parpardeo de los 5 LEDS :

Dos parpadeos de los 5 LEDS indicará la memorización de la puesta en marcha del modo reciclaje. Retorno a modo de evacuación : (el aire esta ltrado antes su evacuación al exterior de la vivienda.) :

Motor y luz apagados, apretar el botón (+) hasta el parpardeo de los 5 LEDS : Un parpadeo de los 5 LEDS indicará la memorización de la puesta en marcha del modo evacuación exterior.

B) FUNCIONES DE BASE Alumbrado: Su puesta en marcha se efectúa apretando el botón 1 (luz). El LED 1 mostrará si el alum-

brado está o no en marcha. Motor: Su puesta en marcha se efectúa apretando el botón 2 (motor). Existe la posibilidad de modicar la aspiración de la campana con la ayuda de los botones de velocidad + y velocidad -, apretando sobre el botón elegido hasta que la velocidad alcanzada sea la deseada. El nivel de velocidad se visualiza a través de los LEDS 2, 3, 4 que se encienden al mismo tiempo que van pasando las velocidades: LED 2 = NIVEL MÍNIMO LED 2 Y 3 = NIVEL INTERMEDIO LED 2, 3 Y 4 = NIVEL MÁXIMO La aspiración máxima puede obtenerse también apretando directamente el botón de velocidad máxima (5).

C) FUNCIONES COMPLEMENTARIAS

VELOCIDAD INTENSIVA :

Para obtener una buena ecacia de evacuación de humos, aconsejamos programar al inicio de la cocción un periodo de tiempo en posición máxima. Se creará un ujo de aire permitiendo captar los primeros humos o vapores en el inicio de su aparición. Para programar esta función es conveniente seguir los siguientes pasos :

- Poner el motor en marcha (botón 2) y selectionar con los botones (+) y (-) la velocidad deseada durante el tiempo de cocción. Apretar el botón 5 (velocidad maxima). Esta función puede estar detenida apretando de nuevo en el botón 5.

Parada retardada de 5 minutas de la velocidad intensiva :

En rebeldía esta función no esta activada. Para proceder a la programación de dicho adjuste, el motor y la luz deberan estar totalmente apagados.

Apretar en el botón arreglo de la velocidad (-) :

1 solo parpadeo de los LEDS 2,3, y 4 conrmarán la activación de la función. 2 parpadeos de los LEDS 2,3 y 4 conrmarán la desactivación de la función.

Es posible detener manualmente la velocidad intensiva antes el plazo de 5 minutas apretando de nuevo en el botón 5 (Velocidad intensiva). Durante esta parada retardada de 5 minutas, la indicación de saturación de los ltros esta desactivada. Si una parada retardada de la campana esta programada, la velociadad intensiva mandada manualmente o en temporisada sera desactivada por esta parada retardada despues 5, 10 o 15 minutas. Es posible detener manualmante la velocidad intensiva antes la parada retardada de la campana apre-

tandode nuevo en el botón 5 (Velocidad Intensiva).

PARADA RETARDADA :

Esta función permite, después de nalizar la cocción, evacuar los últimos humos y olores residuales. Al nal de cada cocción, parar totalmente la campana (motor y luz). Para proceder a la programación de dicho ajuste, el motor y la luz deberán estar totalmente apagados. Apretar el botón máxima velocidad 5:

- 2 parpadeos de los LEDS 1 & 5 conrmarán la memorización de la parada pasados los 5 minutos.

- 3 parpadeos de los LEDS 1 & 5 conrmarán la memorización de la parada pasados los 10 minutos.

- 4 parpadeos de los LEDS 1 & 5 conrmarán la memorización de la parada pasados los 15 minutos.

- 1 solo parpadeo de los LEDS 1 & 5 conrmará la anulación de la función de la parada retardada. La campana puede entonces colocarse en la posición de la velocidad deseada. El parpadeo de los LEDS 2, 3, 4 (dependiendo de la velocidad inicial prevista) indicará que la función de parada retardada ha estado bien programada:

- 1 parpadeo = parada pasados 5 minutos.

- 2 parpadeos = parada pasados 10 minutos.

- 3 parpadeos = parada pasados 15 minutos.

INDICACIÓN DE SATURACIÓN DE LOS FILTROS METÁLICOS :

Al cabo de 200 horas de funcionamiento un breve parpadeo del LED 1 indicará que los ltros metálicos deben limpiarse (ver párrafo de mantenimiento). Para acceder a la puesta a cero de la función de aviso de saturación de ltros, la luz deberá estar apagada y el motor parado. Apretar el botón (+) durante 3 ó 4 segundos. El parpadeo de los LEDS 2, 3, 4 y 5 conrmará la puesta a

cero.

INDICACIÓN DE SATURACIÓN DE LOS FILTROS DE CARBÓN :

Al cabo de 400 horas de funcionamiento, 2 breves parpadeos del LED 1 indicarán que debe reemplazar los ltros de carbón y limpiar de nuevo los metálicos. Para activar la función de indicación de saturación de los ltros de carbón, la luz tendrá que estar apagada y el motor parado. Apretar el botón (+) durante 10 segundos:

1 parpadeo de los LEDS 1, 2, 3, 4, y 5 = función desactivada. 2 parpadeos de los LEDS 1, 2, 3, 4, y 5 = función activada.

El método para cambiar el cartucho está indicado en el párrafo 3 (Reciclaje).

CONFIGURACIóN DEL PONIENDO EN MARCHA DE LA TELEMANDA :

Su campana está programada para funccionar sin recepción telemanda. Si desea usted utilisarla con la telemanda, es necesario congurar la campana siguiendo estos pasos : Motor y luz apagados , apretar el botón 1 (luz) hasta el parpadeo de la LED 1 :

Dos parpadeos de la LED 1 indicará la activación de la telemanda. Un parpadeo de la LED 1 indicará la desactivación de la telemanda.

Es necessario equipar el telemendo con las pilas estandares LR03-AAA dimensión 1.5 V zinc-carbono alcalinas como indicado g 7.Estas pilas deberían asegurar un uso óptimo de larga duración. Estas pilas deben estar posicionadas corectamente y pueden estallar en caso de exposición al calor. No echar en el fuego. A n de preservar el medio ambiente, le agradecemos descargar estas pilas en un contenedor apropriado.

5 CONSEJOS DE UTILIZACIÓN

• Para obtener una ecacia máxima de aspiración de humos o vapores, ponga en marcha la campana 5 minutos antes y después de la cocción de los alimentos. La primera velocidad la aconsejamos para las cocciones a fuego lento y para salsas. La segunda para las cocciones más largas, parrilladas y fritos. La tercera está indicada para las cocciones con una gran emanación de grasa y vapor.

• IMPORTANTE – JAMÁS FLAMBEAR NINGÚN ALIMENTO BAJO LA CAMPANA.

No dejar jamás los fogones prendidos (llama viva) mientras la campana esté encendida.

• Los fritos necesitan una vigilancia permanente, el aceite recalentado podría producir llama.

6 MANTENIMIENTO

Desconectar el cable de alimentación de la campana para proceder a cualquier intervención técnica. La campana ha sido concebida de manera a facilitar al máximo las operaciones de mantenimiento , sinónimo de buen funcionamiento y rendimiento de la campana en el tiempo.

. Limpieza de los ltros metálicos

Es indispensable proceder a una LIMPIEZA REGULAR de los ltros a mano (con un detergente líquido con agua templada y aclarado) o en el lavavajillas (cada dos meses, más o menos, para una utilización normal).

. Carcasa

Limpiar regularmente la carcasa utilizando detergentes no abrasivos y una esponja ligeramente húmeda. No utilice jamás esponjas o trapos empapados. No introduzca ningún objeto, ni las manos, en la apertura para la evacuación del aire.

. Conducto de evacuación

Vericar cada 6 meses el buen ujo del aire viciado. Observar las prescripciones reglamentarias locales sobre la evacuación del aire viciado.

. Alumbrado

Antes de cualquier intervención en la campana, ponga el interruptor de encendido de luces en posición apagado.

No superar la potencia indicada y no cambiar el tipo de lámpara.

7 GARANTIA Y ASISTENCIA TECNICA

• En caso de anomalías en su funcionamiento, avisar a su instalador el cual deberá vericar el aparato y su instalación. En el caso de que el cable estuviera dañado, deberá ser sustituido únicamente por un centro de reparaciones autorizado por el fabricante, puesto que las reparaciones prevén la utilización de componentes propios.

• Soltar el cable de conexión del aparato.

• Exigir siempre la utilización de piezas de recambio originales, máxime cuando el no respeto a esta armación podrá comprometer la seguridad del aparato y poner n al contrato de la garantía.

• Para pedir las piezas de recambio, indicar el numero del aparato que se encuentra en la etiqueta

indicada.

• Sera necesaria la factura de compra para la aplicación de la garantia. Dicha garantia no cubre :

- La iluminación: lámparas a la incandescencia, halógenas.

- Los ltros. En cuanto que son considerados como materiales de consumo.

8 NOTA

Este aparato esta en conformidad con la norma europea en relación con baja tensión 2006/95/CE de la securidad electrica y a las normas europeas 2004/108/CE en relatión con la compatibilad electromagnetica y C.E.E 93/68 en relación con la marcación CE.

Cuando vea este símbolo de una papelera con ruedas tachada junto a un producto, esto signica que el producto está bajo la Directiva Europea 2002/96/EC.Su producto ha sido diseñado y fabricado con materiales y componentes de alta calidad, que pueden ser reciclados y reutilizados. Deberá informarse sobre el sistema de reciclaje local separado para productos eléctricos y electrónicos.Siga las normas locales y no se deshaga de los productos usados tirándolos en la basura normal de su hogar. El reciclaje correcto de su producto usado ayudará a evitar consecuencias negativas para el medio ambiente y la salud de las personas.

Wij danken U voor de goede keuze en het vertrouwen dat U ons, Roblin specialist op het gebied van afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma Roblin te werken. Wij raden U aan om alvorens U de Roblin afzuigkap in werking zet deze handleiding aandachtig te lezen.

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

1 ELECTRISCHE BEDRADING

• De afzuigkap is voorzien van een HO5VVF 3 x 0,75 mm aansluitkabel met een standaard 10/16 amp. geaarde stekker. Bescherming: klasse 1. Netspanning: 220 – 240 volt. Wisselstroom: 50/60 Hz.

• Voordat het apparaat op het electriciteitsnet wordt aangesloten, dient u zich ervan te overtuigen dat de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.

• Bij het aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar met een minimum opening van 3 mm. tussen de polen toegestaan.

2 MONTAGE AANWIJZING

• Respecteer de minimum en maximum installatiehoogte. Om verzekerd te zijn van een juist functioneren van het apparaat, dient een installatiehoogte gerespecteerd te worden van 65 cm. tot 70 cm. vanaf de kookplaat. Opgepast: het is absoluut verboden om een afzuigkap, of inbouwlterunit te installeren op een installatiehoogte die minder is dan 65 cm. vanaf de kookplaat, vanwege het gevaar dat de lters vlam zouden kunnen vatten. De kookdamp moet uit zichzelf naar het lter toe stijgen. Voorkom tocht, aangezien tocht luchtturbulentie kan veroorzaken.

• Het is van groot belang dat de afvoerdiameter in acht wordt genomen. Een apparaat met motor mag nooit worden aangesloten op een centraal ventilatiesysteem!

• De kookdampen mogen niet door een afvoerbuis geleid worden, welke al gebruikt wordt voor de afvoer van lucht of gassen, die afkomstig zijn van apparaten die op een andere vorm van energie lopen dan electriciteit.

• Plaats de kookplaat zo recht mogelijk onder de afzuigkap en maak het aantal bochten in de afvoer zo gering mogelijk. Op deze wijze wordt de meest effectieve afzuiging bereikt.

• Zorg bij het installeren van een afzuigkap altijd dat de lucht in de ruimte regelmatig vernieuwd wordt. Bedenk daarbij dat er 1 of meerder luchtingangen aanwezig moeten zijn die dezelfde diameter hebben als de afvoerbuis, zodat de ruimte niet geheel wordt leeggezogen.

• Voldoende ventilatie is noodzakelijk, zeker indien er meerdere apparaten op hetzelfde moment de aanwezige lucht uit de ruimte halen waar ook de afzuigkap hangt.

• Indien de afzuigkap wordt gebruikt in een ruimte waar ook andere apparaten, aangesloten op andere energiebronnen dan electriciteit aanwezig zijn, mag de negatieve druk in de ruimte niet boven 0,04 mbar komen, Dit om gasverbranding te voorkomen.

• Het apparaat dient zo geïnstalleerd te zijn dat de stroomtoevoer kan worden afgesloten, indien noodzakelijk.

• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid. Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

3 INSTALLATIE VAN HET APPARAAT

Montage en installatie dienen door een bevoegd* vakman te gebeuren.

(*) Het niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoordelijkheid van de fabrikant vervalt.

Let op! Zorg dat u pluggen gebruikt die geschikt zijn voor het type wand. Vraag advies aan de fabrikant. Indien nodig vastmetselen. Wij zijn niet aansprakelijk in geval van defecte bevestiging veroorzaakt door de in de muur gemaakte boorgaten en de gebruikte pluggen.

1) Open de doos van de afzuigkap.

• BORING IN HET PLAFOND

2) Teken met behulp van een schietlood het middelpunt van de kookplaat op het plafond af. Trek lijnen die parallel lopen met de kookplaat (Afb. 1).

3) Plaats de boormal in de juiste stand, waarbij u de getekende parallelle lijnen en het middelpunt uitlijnt met die van de boormal. Teken de middelpunten af van de verschillende boringen die gemaakt moeten worden. (Afb. 2b)

4) Verwijder de schroeven uit de schacht (Afb. 2a) en verwijder vervolgens de afzuigkapsteun van de schachtbehuizing (7).

5) Koppel de stekker los en verwijder de TH 5 x 16 schroeven waarmee de motorkast op de behuizing is bevestigd.

• BEVESTIGING VAN DE AFZUIGKAPSTEUN

6) Doorboor het plafond op de plaats waar de afzuigkap geïnstalleerd moet worden en maak een gat van Ø 40 voor de doorvoer van de voedingskabel volgens Afb. 2b. Als het plafond van beton is, gebruik dan 4 gietijzeren pluggen voor Ø 10, gebruik geen plastic pluggen. Als deze bevestiging u niet stevig genoeg lijkt, aarzel dan niet om deze in de ruimte boven het plafond te versterken. (Afb. 3). Bevestig de steun van de afzuigkap stevig met 4 schroefstangen van Ø 10 mm.

7) Verwijder de lichtdiffusor (Afb. 4).

8) Bevestig de motorkast op de gewenste hoogte op de afzuigkapsteun. Uw afzuigkap is in de hoogte verstelbaar met stappen van 50 mm. De 8 zeskantschroeven van 5 x 10 T worden in de langwerpige gaten gestoken waardoor de afzuigkap loodrecht gehangen kan worden. (Afb. 5). De plaatsing van de bedieningsorganen is aangeduid op de boormal.

9) Controleer de loodrechte stand van de schacht.

• AANSLUITING

• Uitvoering met luchtafvoer:

a- Plaats de terugslagklap C op de uitgang van het apparaat (6) en sluit de exibele buis aan op de afvoer naar buiten en op de uitgang van het apparaat. Bevestig het geheel met geschikte beugels of kleefband (Afb. 8).

b- Maak de elektrische aansluitingen van de afzuigkap (Zie hoofdstuk Elektrische aansluiting). c- Monteer het bovenste deel van de schacht (7) op de afzuigkapsteun en zet hem vast met de schroe-

ven hiervan. (Afb. 2a) d- Controleer opnieuw de loodrechte stand van de schacht. e- Schuif het onderste deel (5) op het bovenste deel van de schacht. Houd het geheel op zijn plaats

door de 2 schroeven van het bovenste deel van de schacht iets los te schroeven. (Afb. 9)

• Uitvoering met recirculatie:

a- Bevestig de deector (R) op de steun van de schacht. b- Installeer een buis met de geschikte diameter (niet meegeleverd) tussen de uitgang van het apparaat

(6) en de ingang van het deector. Bevestig het geheel met geschikte beugels of kleefband (Afb. 6). c- Maak de elektrische aansluitingen van de afzuigkap (zie hoofdstuk Elektrische aansluiting). d- Monteer het bovenste deel van de schacht (7) op de afzuigkapsteun en bevestig het vervolgens met

de schroeven hiervan. (Afb. 2a) e- Controleer opnieuw de loodrechte stand van de schacht. f- Steek het onderste deel (5) op het bovenste deel van de schacht. Houd het op zijn plaats door de 2

schroeven van het bovenste deel van de schacht iets los te draaien. (Afb. 9)

• INSTALLATIE VAN DE PLAAT VAN DE AFZUIGKAP

10) Houd de plaat onder de schacht en bevestig hem met de 12 meegeleverde TH 5X16 schroeven. (Afb. 10)

Let op! Deze fase van de montage moet door 2 personen worden uitgevoerd, gezien het gewicht van

de afzuigkap.

11) Draai de schroeven van het bovenste deel van de schacht weer vast en laat het onderste deel van de schacht (5) zakken.

12) Sluit de 2 stekkers van de plaat aan, controleer de stekkers van de motor en breng het doos verlichting weer op zijn plaats. (Afb. 11 a&b)

13) Controleer de goede werking van de verlichting, de motor en de overschakeling van de verschillende afzuigsnelheden.

14) Bij de uitvoeringen met recirculatie: De cassette met het actieve koolstoflter in zijn compartiment plaatsen door op de lipjes (A) te drukken. (Afb. 6)

15) De metalen lters inzetten.

4 BEDIENING

A) CONFIGURATIE

Uitgang naar buiten of recyclage Standaard is uw afzuigkap geprogrammeerd om zijn afvoer naar buiten te hebben, wenst U deze op recyclage te zetten dient U dit te programmeren.

Starten van recirculatie (de vervuilde lucht wordt door de schouw gevoerd via de vetlters en de koolstoflters en komt terug in de keuken door de roosters in de schacht). Druk op de “+” toets (de motor en de verlichting zijn uitgeschakeld- ‘OFF’) totdat de 5 ledjes twee keer knipperen om te bevestigen dat de wasemschouw gebruiksklaar is voor recirculatie. Omzetten naar afzuiging (de wasemschouw is geschikt voor luchtafvoer naar buiten). Druk op de “+” toets (de motor en de verlichting zijn uitgeschakeld - ‘OFF’) totdat de 5 ledjes één keer knipperen om te bevestigen dat de wasemschouw gebruiksklaar is voor afvoer naar buiten.

B) BASISFUNCTIES Verlichting : Zet de verlichting aan door op toets 1 te drukken

Motor : Zet de kap in dienst door op toets 2 te drukken, met behulp van de – en + toets regelt U het afzuigvermogen van de afzuigkap. Door één van deze toetsen ingedrukt te houden zal de afzuigkap meer of minder vermogen krijgen. Led 2 = minimum afzuigvermogen ( bij weinig rook & damp) Led 2 & 3 = normaal afzuigvermogen Led 2 & 3 & 4 = hoog afzuigvermogen ( bij veel rook & damp) Door op toets 5 te drukken zet U de afzuigkap in de intensief stand, het volle vermogen wordt nu gebruikt.

C) BIJKOMENDE FUNCTIES

Intensief stand

Voor het beste effect geldt het advies de schouw enkele minuten vóór het koken in te schakelen (in de intensief stand). Om deze extra functie te gebruiken, kunt u het volgende doen:

- Toets led 2 “aan” om de motor aan te zetten en verander de snelheid door de + of de – te toet-

sen, totdat de gewenste snelheid is bereikt..

- Toets led 5 voor het activeren van de intensief stand en toets 5 nogmaals om de stand direct uit

Het advies geldt, dat de intensief stand tot ongeveer 5 minuten na het koken aan moet staan. Automatisch uitschakelen. Automatisch uitschakelen van de intensief stand na 5 minuten is mogelijk. De wasemschouw is uitgerust met deze functie, maar is nog niet ingesteld. Om dit in te stellen, kunt u het volgende doen: De verlichting en de motor moeten uitgeschakeld zijn. Druk op de – toets totdat de leds knipperen.

Terwijl de timer van 5 minuten loopt, kan de intensief stand direct worden uitgeschakeld door led 5 in te drukken. Terwijl de timer van 5 minuten loopt, is de lterindicator uitgeschakeld. Als de functie Automatisch uitschakelen is geactiveerd, en de 5-minuten timer is nog steeds ingeschakeld, zal de intensief stand uitschakelen samen met de automatische uitschakelfunctie.

Nalooptijd :

Deze functie laat U toe om, nadat het koken gedaan is, de laatste resterende dampen en geuren in de keuken af te voeren. Bij het beëindigen van het koken zet U de afzuigkap af. Om het naloop pro-

gramma aan te zetten moet de motor afstaan en de verlichting aan.

Druk op de intensief toets 5

- 2 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 5 min.

- 3 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 10 min.

- 4 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 15 min.

- 1 oplichtingen van leds 1 & 5 bevestigingen de annulatie van deze functie

Indicatie verzadiging van de metaal lters :

Na ongeveer 200 uren gebruik zal er een Led 1 kort oplichten om aan te geven Dat de metaal lters dienen gereinigd te worden. ( zie onderhoud) Om deze functie terug te resetten laat U het licht branden en moet de motor afstaan Druk vervolgens op de + toets gedurende 3 à 4 seconden. Het oplichten van de led 1, 2, 3, 4 & 5 bevestigen het op nul zetten van deze functie.

te schakelen.

- 1 keer knipperen van led 2, 3 en 4 = de functie staat uit.

- 2 keer knipperen van led 2, 3 en 4 = de functie staat aan.

Indicatie verzadiging van de carbon lters :

Na ongeveer 400 uren gebruik zal er een Led 1 kort 2 maal oplichten om aan te geven dat de carbon lters dienen vervangen te worden. Om deze functie terug te resetten laat U het licht branden en moet de motor afstaan Druk vervolgens op de + toets gedurende 10 seconden. Voor vervanging van de carbon lters (zie recyclage) leds 1, 2, 3, 4 & 5 lichten 1 maal op = functie niet meer in dienst. leds 1, 2, 3, 4 & 5 lichten 2 maal op = functie is in dienst.

Instellingen voor gebruik van afstandbediening :

De wasemschouw is uitgevoerd met een sensor voor een afstandbediening. Om deze mogelijkheid in te stellen, kan de functie worden geactiveerd: Door led ‘1’ (verlichting) in te drukken terwijl de motor en de verlichting uit staan, totdat led 1 knippert, dit geeft aan dat de functie in werking is.

Eén keer knipperen van led 1 betekent functie staat uit - ‘OFF’. Twee keer knipperen van led 1 betekent functie aan –‘ON’.

Let op! De afstandbediening werkt op standaard LR03-AAA 1.5 volt zink-alkaline batterijen zoals aangegeven in guur 7. Deze batterijen zorgen voor een goede stroomvoorziening gedurende het gebruik van de afstandbediening. De batterijen moeten op de juiste wijze worden vernietigd en nooit worden blootgesteld aan hitte. Nooit in het vuur gooien. Zorg voor het milieu en deponeer de batterijen in de chemobak.

5 GEBRUIKSADVIES

• Om een optimale afzuiging van de kookdampen te realiseren is het aan te bevelen om het apparaat voor het koken in te schakelen en enige tijd aan te laten nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkelt, is een lagere afzuigsnelheid voldoende.

• Zeer belangrijk : ambeer nooit een gerecht onder de afzuigkap!

Bij het gebruik van een gaskookplaat en een in werking zijnde afzuigkap, mogen de branders nooit branden zonder dat deze afgedekt worden door een pan. Schakel het gas uit, of zet het op de laagste stand wanneer de pan verwijderd wordt.

• Frituurpannen dienen altijd onder toezicht gehouden te worden, aangezien oververhit vet tot brand kan leiden in de afzuigkap.

6 ONDERHOUD

Schakel de stroomtoevoer altijd uit indien er onderhoud aan wordt gepleegd. Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het langer mee gaat.

• Verwijderen van de lters:

De lters dienen regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze kunnen handmatig worden schoongemaakt d.m.v. een warm sopje waarin de lters worden gespoeld, of in de afwasmachine.

Deze maatregel voorkomt het gevaar van brand.

• Behuizing:

Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie met een vochtige doek wordt aangeraden. Steek geen handen of andere objecten in de luchtinlaat.

• Afvoerkanaal:

Controleer ieder half jaar of het afvoerkanaal niet verstopt is conform de lokale regels t.a.v. luchtafvoerkanalen.

• Verlichting:

Voordat eventuele reparatiewerkzaamheden aan het appararaat mogen worden uitgevoerd, dient de lichtschakelaar te worden uitgeschakeld.

Gebruik geen sterkere lampen en verander niet van type.

7 AFTER SALES SERVICE

• In het geval dat de afzuigkap niet goed functioneert, dient u uw installateur te raadplegen. Deze kan de aansluitingen van het apparaat controleren.

• Indien de stroomkabel beschadigd is, kan deze uitsluitend worden vervangen door een erkende installateur, aangezien speciaal gereedschap vereist is.

• Schakel in ieder geval de stroomtoevoer af.

• Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer bevindt zich op het identicatieplaatje dat op de afzuigkap geplaatst is.

• Om aanspraak op de fabrieksgarantie te maken, dient de aankoopnota overlegd te worden.

• De garantie termijn gaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele

service.

Onze garantie dekt geen vervanging van :

- lampen, halogeenspots

- lters

8 OPMERKINGEN

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische veiligheid en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE markering.

Wanneer het symbool bevestigd,betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat werd ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleerd en opnieuw gebruikt kunnen worden. Gelieve u te informeren in verband met het plaatselijke inzamelingsysteem voor elektrische en elektronische apparaten. Gelieve u te houden aan de plaatselijke reglementering en apparaten niet met het gewone huisvuil mee te geven.Door afgedankte apparaten op een correcte manier weg te werpen help u mogelijke negatieve gevolgen voor het milieu en de gezondheid te voorkomen.

van een doorstreepte vuilnisemmer op wielen op een product is

UK ELECTRICAL CONNECTION

ELECTRICAL REQUIREMENTS

Any permanent electrical installation must comply with the latest I.E.E. Regulations and local Electricity Board regulations. For y undertaken by a qualified Electricity Board, or a c the National Inspection

Installation Contracting

our own safety this should be

electrician e.g. your local

ontractor who is on the roll of

Council for Electrical

(NICEIC).

ELECTRICAL CONNECTION

Before connecting to the mains supply ensure that the mains voltage corresponds to the voltage on the rating plate inside the

This appliance is fitted with a 2 core mains cable and must be permanently connected to the electricity supply via a double-pole switch gap on each pole. A Swit to BS.1363 Part 4, fitte recommended mains supply ensure compliance with t applicable to fixed wirin

cooker hood.

having 3mm minimum contact

ched Fuse Connection Unit d with a 3 Amp fuse, is a

connection accessory to

he Safety Requirements

g instructions.

Fiche de sécurité class 1, 250 V~ 10A 2 poles + terre.

The wires in this mains

lead are coloured in accordance with the followi

ng code:

Green & Yellow Earth

Blue Neutral Brown Live

As the colours of the wires in the mains lead of this appliance may not correspond with the coloure

d markings identifying the terminals your connection unit, proceed as follows:-

The w

ire which is coloured blue must be connected to the terminal which is marked with the letter ‘N’ or coloured black.

The wire which is coloured brown must be connected to the terminal which is marked with the letter ‘L’ or coloured red.

Stecker der Schutzklasse 1, 250 V~ 10A Zweipolig mit Schutzkontakt (Erde).

Spira di sicurezza classe 1, 250 V~ 10A 2 poli + terra

SEV 1011, SN416534-2, CH-Typ 12

Light-Blue

Brown Green-Yellow

AZUR - AZUR - AZUR BLAU BLACK - NOIR- SCHWARZ BLUE - BLEU - BLAU BROWN - BRUN - BRAUN GREEN YELLOW - VERT JAUNE - GRÜN GELB GREY - GRIS - GRAU LIGHT BLUE - BLEU CLAIR - HELL BLAU PINK - ROSE - ROSA PURPLE - MAUVE - MALVER FARBIG WHITE - BLANC - WEISS YELLOW - JAUNE - GELB

kn i P

L LF

Green-Yellow

ECLAIRAGE HALOGENE

HALOGEN LIGHTING

el pruP

HALOGEN BELEUCHTUNG 2 x 28 W - 230 V

kca l B

ye rG

350 W

220 - 240 V 50Hz

220 - 60Hz

10 µF 400 V

e t i hW

r uzA

nwo r B

Blue

White Brown Black

wol leY

L EBAK HCAL F - I T LUM

E D NAMMO C E D NAM I L

E L BAC TAL F

GNUREUE T S EHCS I NORT KE L E

EGUORARFN I RUE TP ECE R

L ENAP NOT TUB HSUP

EDNAMMOC R E I T I OB

L O R T N O C E T OM E R

GNUN E I D E BNR E F

Espace Centrale 900 & 1200 depuis :Février 2011

( From)

3S_Espace_C_90_120_V2011-02

MAJ (UPDATE) : 15/02/11

Page 1/1

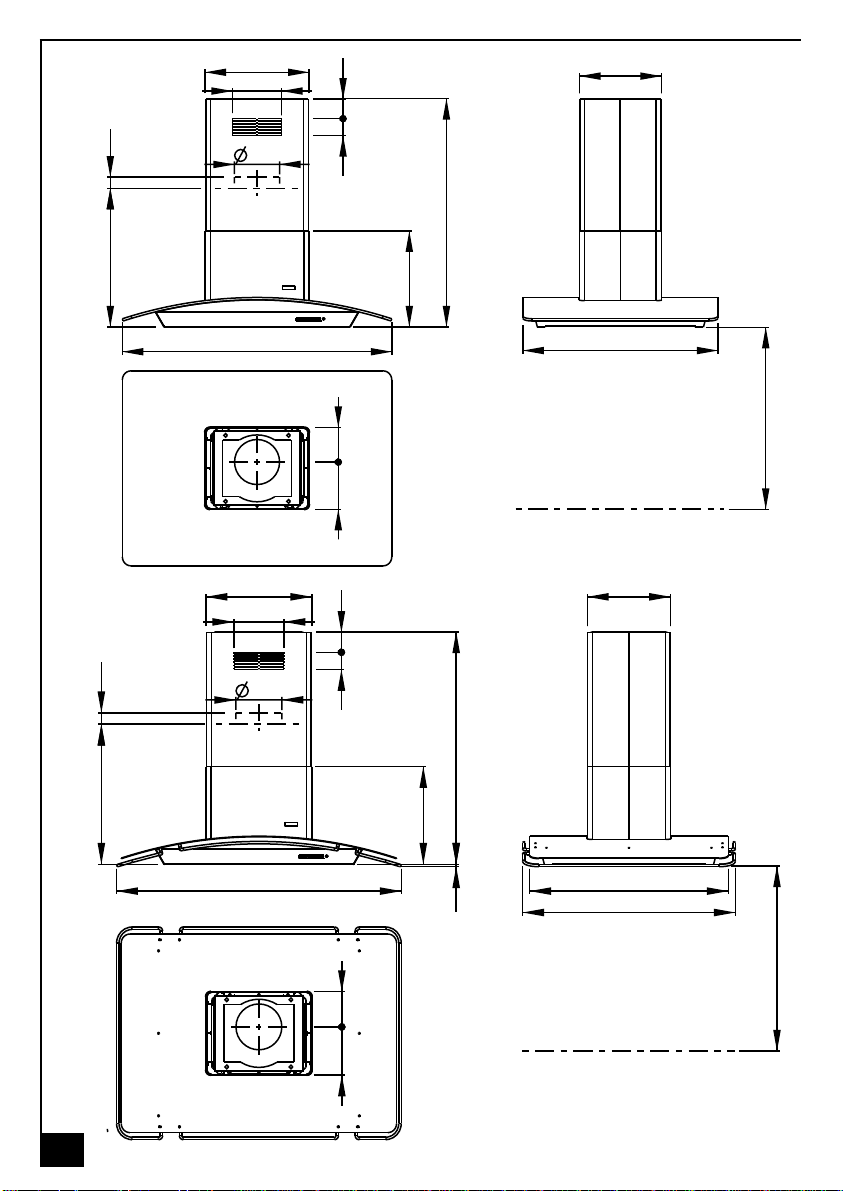

346 164

6556

272.6

462

35459

898

346 164

150

115157

56 65

320

mini. -maxi.961761

650

min650

273

320

mini. -maxi.961761

932 650

115157

696

ESPACE Centrale 900

min650

346 164

273

35484

150

1232

115

157

34218

min. -maxi.983783

700 746

min650

ESPACE Centrale 1200

Composants Components Bauelemente

Componenti Componentes Onderdelen

50 50 50 50 50

LR03 / AAA / 1,5V

ACCESSOIRES ACCESSORI ACCESSORIES ACCESORIA ZUBEHÖRE ACCESSOIRES

GU10 28 W - 230 V Code 12EC024

A10

13MC078 248 x 230 x 9 mm ( 900 : x4)

13MC079 331 x 248 x 9 mm ( 1200 : x4)

A11

A12

A13

11a

A14

11b

A15

Plaque Signalétique de la hotte Rating plate of the cookerhood Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa Etiqueta de la campana Typeplaatje van de afzuigkap

Modèle Model

Modell Modello Modelo Model

Numéro de série Serial number Seriennummer Numero di serie Numero de serie Serienummer

A16
