ROBLIN Altima User Manual [fr]

Mode d’emploi et installation

FR

Hotte de Cuisine

Instructions for use and installation

GB

Cooker Hood

Bedienungsanleitung und Einrichtung

DE

DD

Dunstabzugshaube

Istruzioni per l’uso e l’installazione

IT

Cappa

Instrucciones de instalacion e utilizacion

E

Campana

Instructies voor het gebruik en installeren

1/

NL

Dampkap

Altima

F SOMMAIRE

GB CONTENTS

RACCORDEMENT ÉLECTRIQUE

CONSEILS D’INSTALLATIONS

POSE DE L’APPAREIL

FONCTIONNEMENT

CONSEILS D’UTILISATIONS

ENTRETIEN

GARANTIE ET SERVICE APRÈS-VENTE

REMARQUES

D INHALT

NETZANSCHLUSS

MONTAGEHILFEN

MONTAGE DES GERÄTES

BETRIEB DES GERÄTES

NUTZUNG

WARTUNG UND REINIGUNG

GARANTIE UND KUNDENDIENST

WICHTIGE HINVEISE

ELECTRICAL WIRING

INSTALLATION ADVICE

FITTING THE APPLIANCE

OPERATION

USEFUL HINTS

MAINTENANCE

GUARANTEE AND AFTER-SALES-SERVICES

REMARKS

I CONTENUTI

COLLEGAMENTO ELETTRICO

CONSIGLI DI INSTALLAZIONE

POSA DELL’ APPARECCHIO

FUNZIONAMENTO

CONSICLI DI UTILIZZO

MANUTENZIONE

GARANZIA ED ASSISTENZA TECNICA

NOTE

E SUMARIO

CONEXION ELECTRICA

CONSEJOS DE INSTALACION

INSTALACION DEL APARATO

FUNCIONAMIENTO

CONSEJOS DE UTILIZACION

MANTENIMIENTO

GARANTIA Y ASSISTENCIA TECNICA

NOTA

NL INHOUD

ELECTRISCHE BEDRADING

MONTAGE AANWIJZING

AANSLUITEN VAN HET APPARAAT

FUNKTIONEREN

GEBRUIKSADVIES

ONDERHOUD

AFTER SALES SERVICE

OPMERKINGEN

F

Nous vous remercions de la conance que vous nous avez accordée en choisissant un appareil de la

gamme ROBLIN.

Celui-ci a fait l’objet de toute notre attention dans sa conception et sa réalisation.
An qu’il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui
vous expliquera comment l’installer, l’utiliser et l’entretenir dans les meilleures conditions.
La présente notice d’emploi vaut pour plusieurs versions de l’appareil. Elle peut contenir des descriptions
d’accessoires ne gurant pas dans votre appareil.

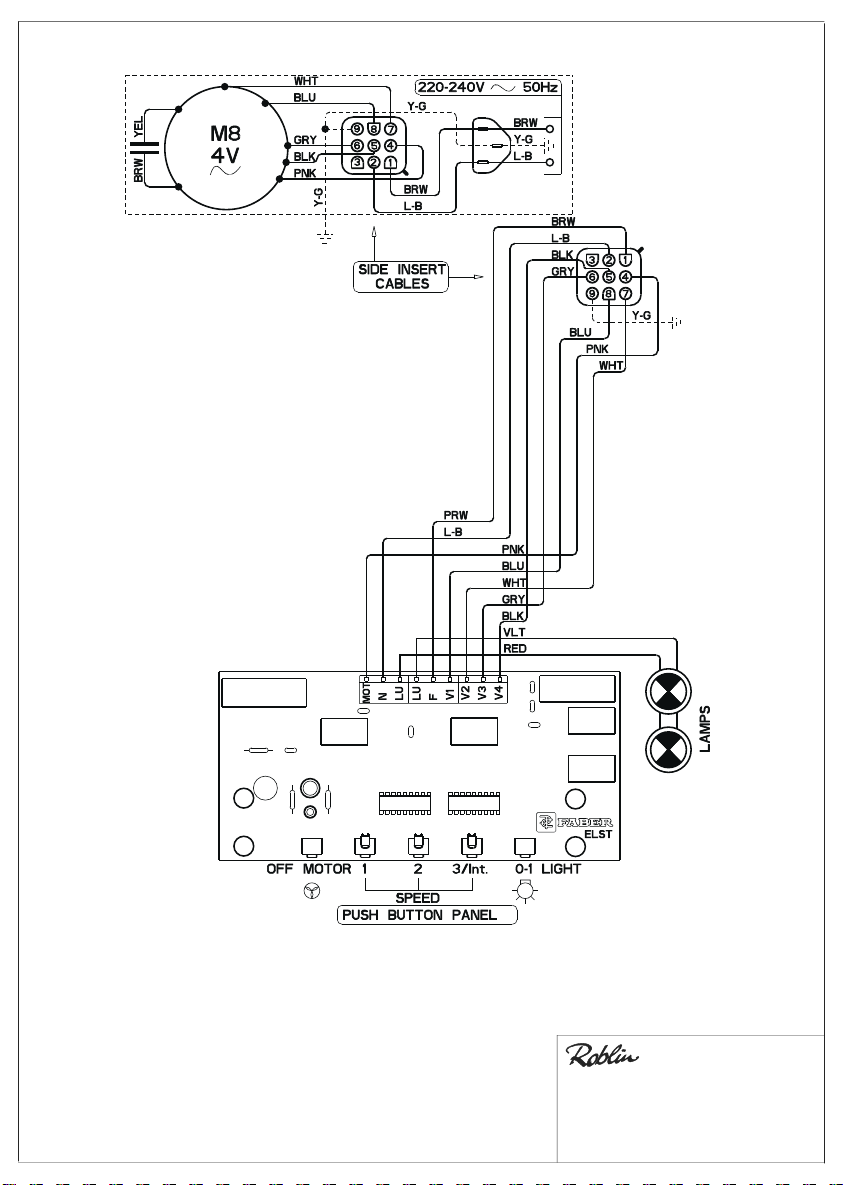

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d’un cordon d’alimentation de type HO5VVF 3 x 0,75 mm² comportant une
che normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe I. Tension d’alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.
Vérier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à

l’intérieur de la hotte

• Si la hotte est raccordée directement sur le réseau sans sa che, un interrupteur omnipolaire avec
une ouverture de contact de 3 mm doit être installé avant la hotte. Le l de terre (Jaune / vert) ne doit
pas être interrompu par cet interrupteur.

2 CONSEILS D’INSTALLATION.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de
0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d’installer toute
hotte ou groupe d’aspiration à une distance inférieure à 0,65 m du plan de travail (risque d’inammation
des ltres). La fumée doit monter naturellement vers la zone de captation.

• Respecter le diamètre de sortie de l’appareil : la hotte ne doit en aucun cas être raccordée à un
conduit de ventilation mécanique contrôlée (V.M.C.).

• Lorsqu’on évacue l’air vicié dans un conduit d’évacuation, veiller à ce que celui-ci ne soit pas déjà
exploité à véhiculer des gaz ou fumées provenant d’appareils alimentés par une énergie autre qu’élec­trique.

• Positionner le plan de cuisson au plus près de l’évacuation et éviter la formation de coudes sur la
gaine, an de réduire au maximum les pertes de charges.

• Dans tous les cas d’installation, veiller au bon renouvellement d’air de la cuisine. Penser à ef­fectuer une ou des entrées d’air par une grille de section égale ou supérieure au diamètre du tuyau
d’évacuation, an de ne pas mettre la cuisine en dépression.

• Prévoir une aération sufsante lorsqu’un appareil de cuisson ou autre utilise simultanément l’air
ambiant de la pièce où est installée la hotte.

• La dépression maximum crée dans la pièce doit être inférieur à 0.04 mbar, ce qui évite un retour de
gaz de combustion.

• L’appareil doit être positionné de telle façon que la che d’alimentation soit accessible.

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités
psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la
connaissance de ce type d’appareils, à moins d’être sous le contrôle et la formation de personnes res­ponsables de leur sécurité.

1

F

Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.

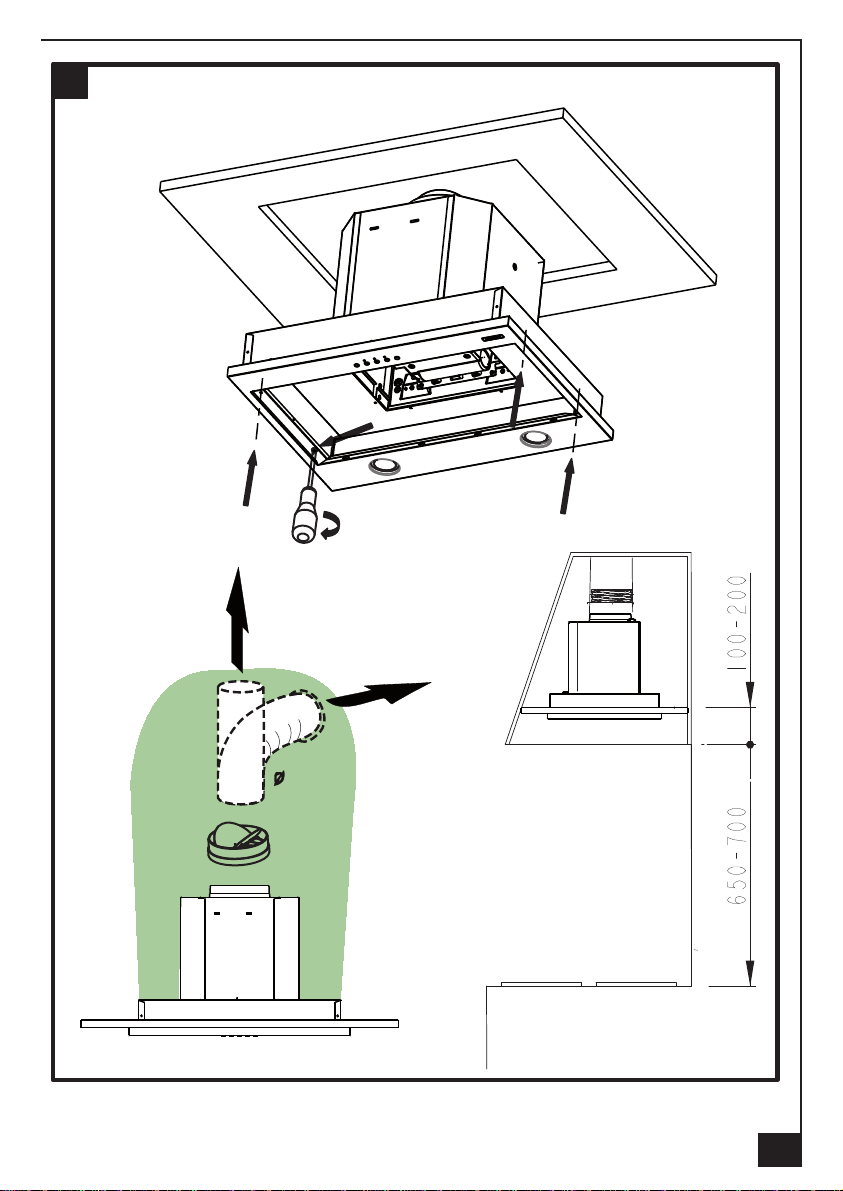

3 POSE DE L’APPAREIL.

Montage et raccordement doivent être réalisés par un installateur* qualié.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et
tout recours en cas d’accident.

Attention: prendre bien soin d’employer les chevilles adaptées au support, se renseigner au près
des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en
cas d’accrochage défectueux dû au perçage et chevillage.

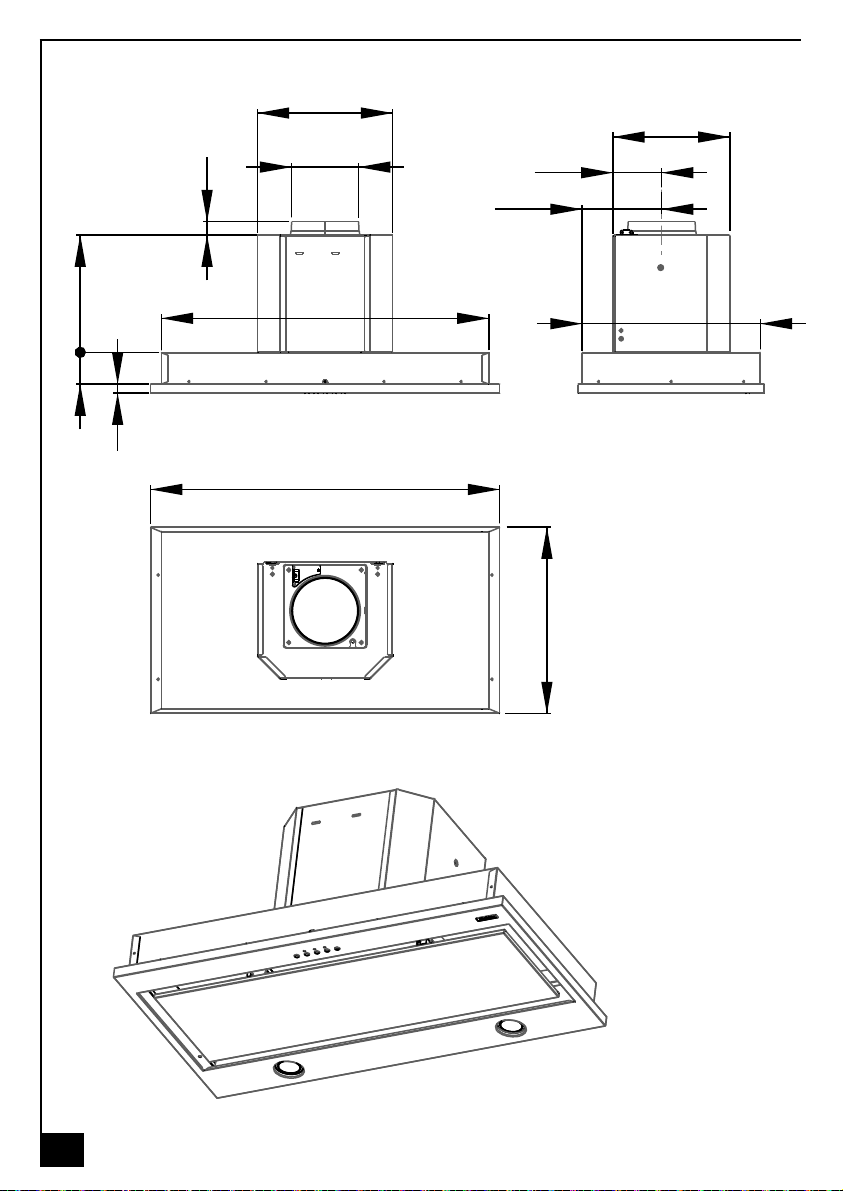

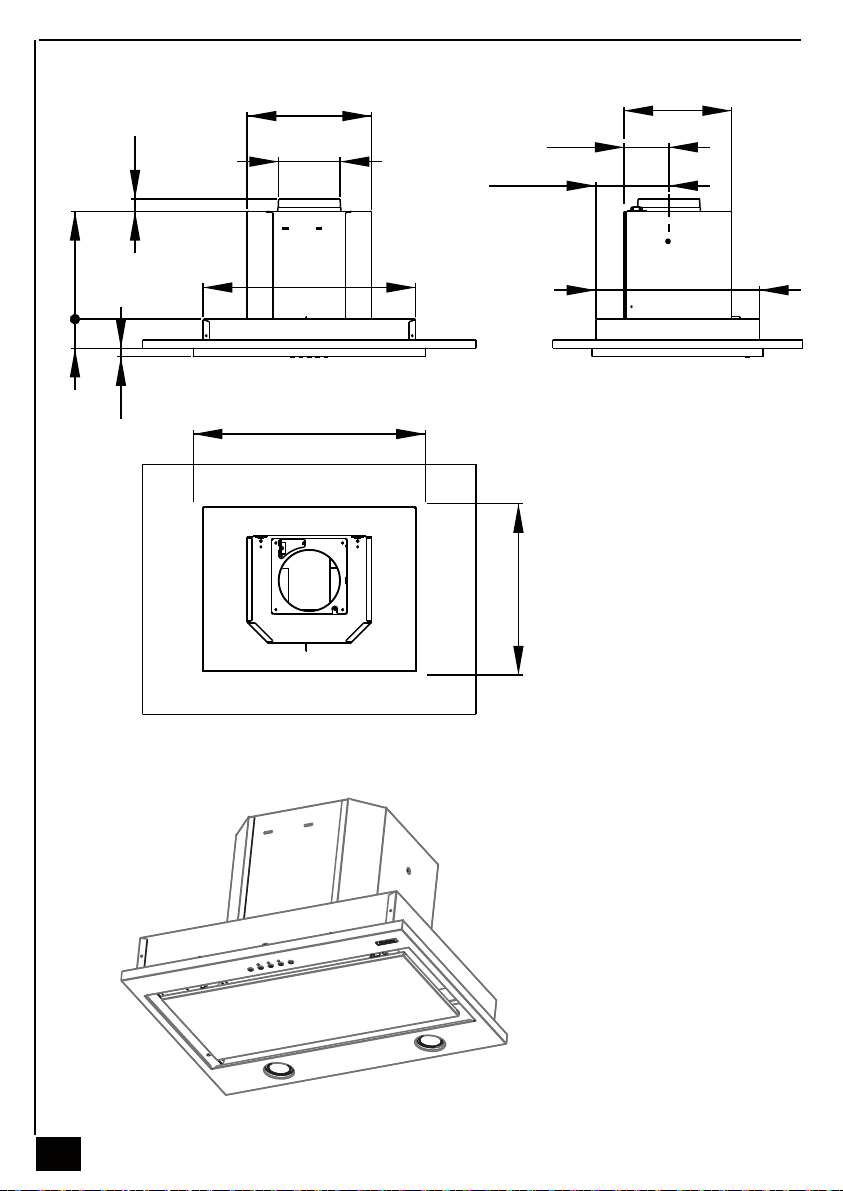

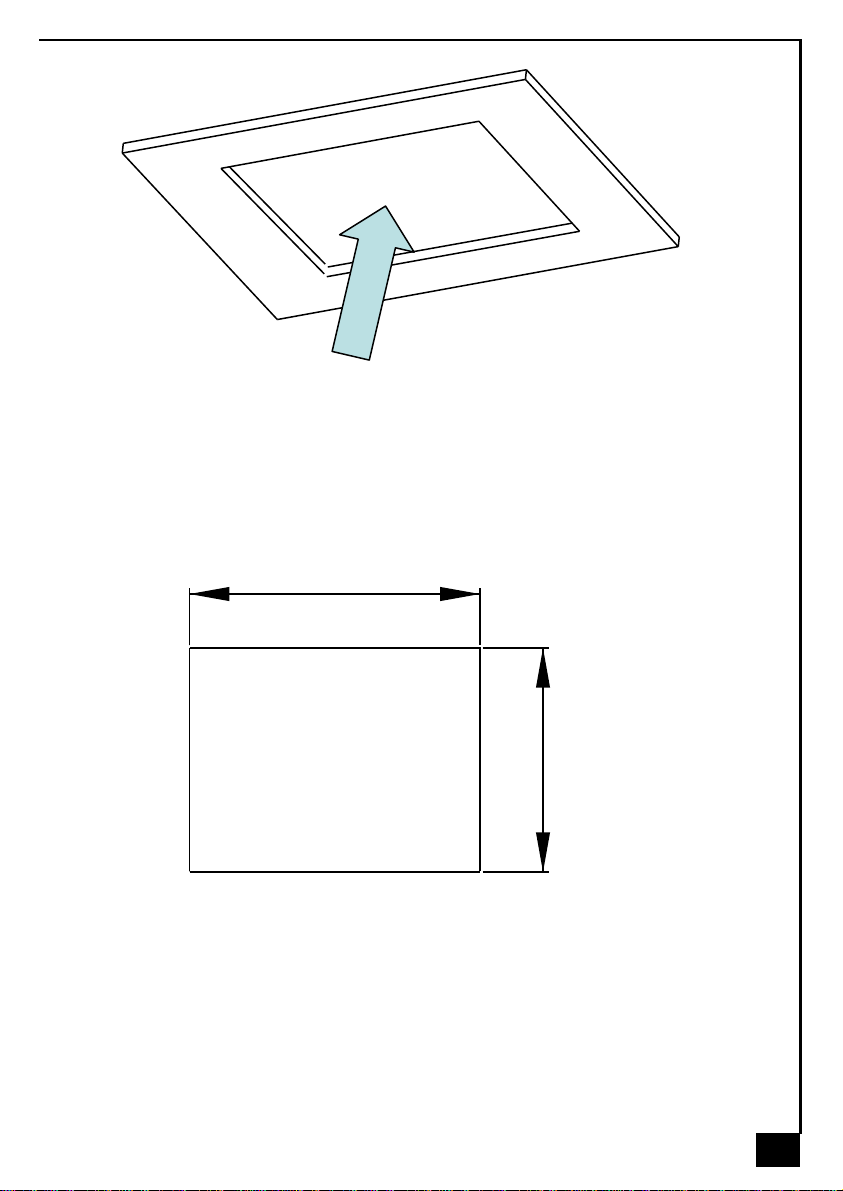

Le groupe d’aspiration s’encastre dans le plancher de la hotte (épaisseur: 12 à 22 mm). (Fig 1)
Raccorder la che électrique, mettre en place la tuyauterie d’évacuation.Engager l’appareil dans la
découpe et xer le avec les 4 vis fournis.

•Recyclage:
L’air ltré est evacué dans la pièce à travers une ouverture placée sur la partie supérieure du meuble
ou de la hotte (Fig. 2). Ajoutez le ltre à charbon actif à l ’intérieur du corps du groupe (Fig 3).

4 FONCTIONNEMENT

2

F

5 CONSEILS D’UTILISATION.

• Pour obtenir une efcacité maximum d’absorption des fumées ou des vapeurs, faire fonctionner
l’appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée
pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et
friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.

• IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L’APPAREIL

Ne laissez jamais de ammes libres sous la hotte en fonctionnement.

• Les fritures nécessitent une surveillance permanente, l’huile surchauffée pouvant s’enammer.

6 ENTRETIEN.

Déconnecter le câble d’alimentation pour toute intervention électrique.
L’appareil a été conçu pour faciliter au maximum les opérations d’entretien, synonyme de bon fonction-

nement et rendement de l’appareil dans le temps.

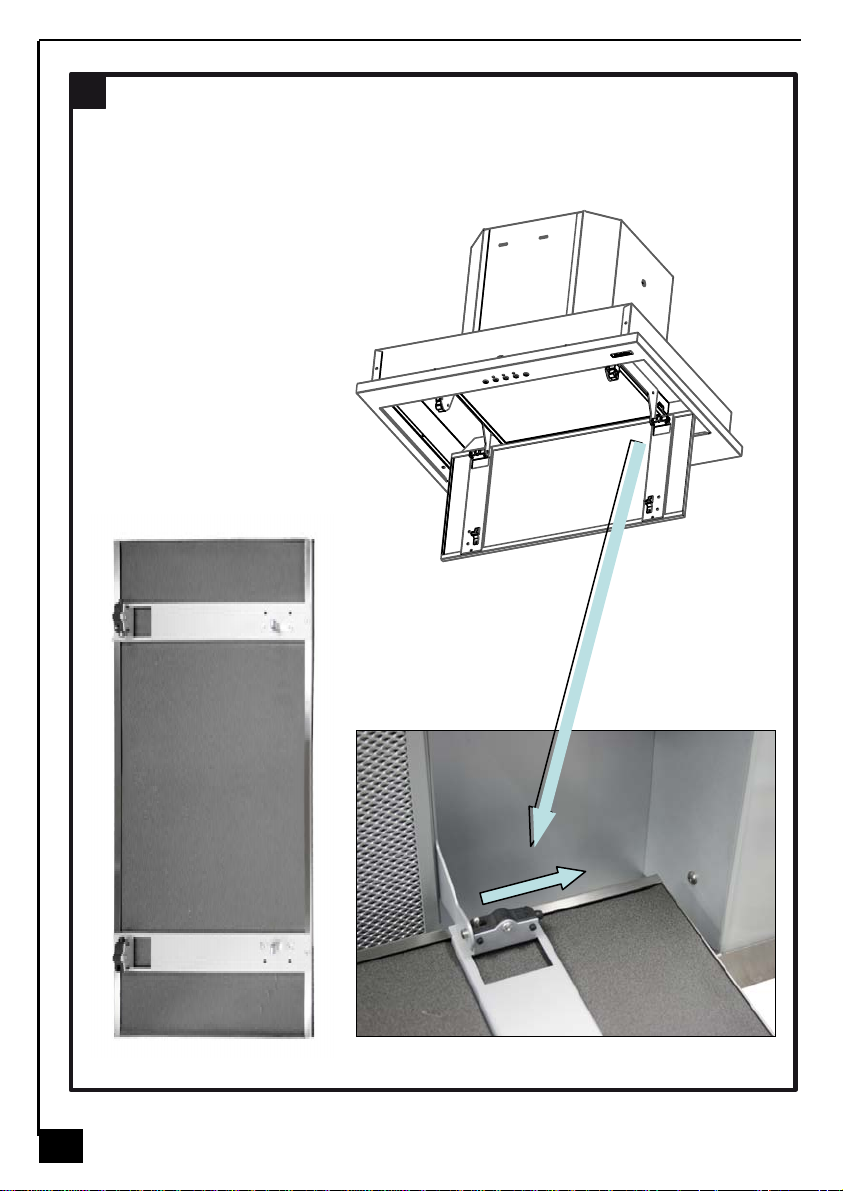

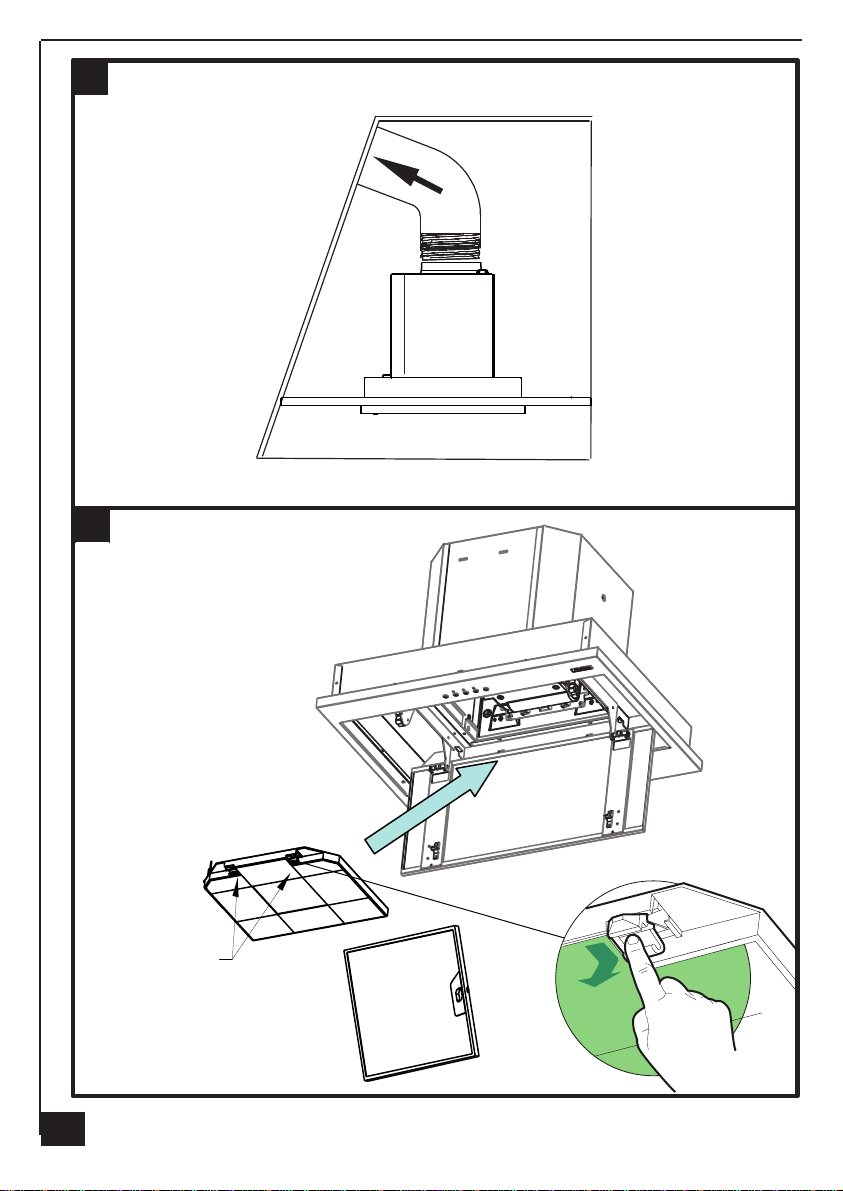

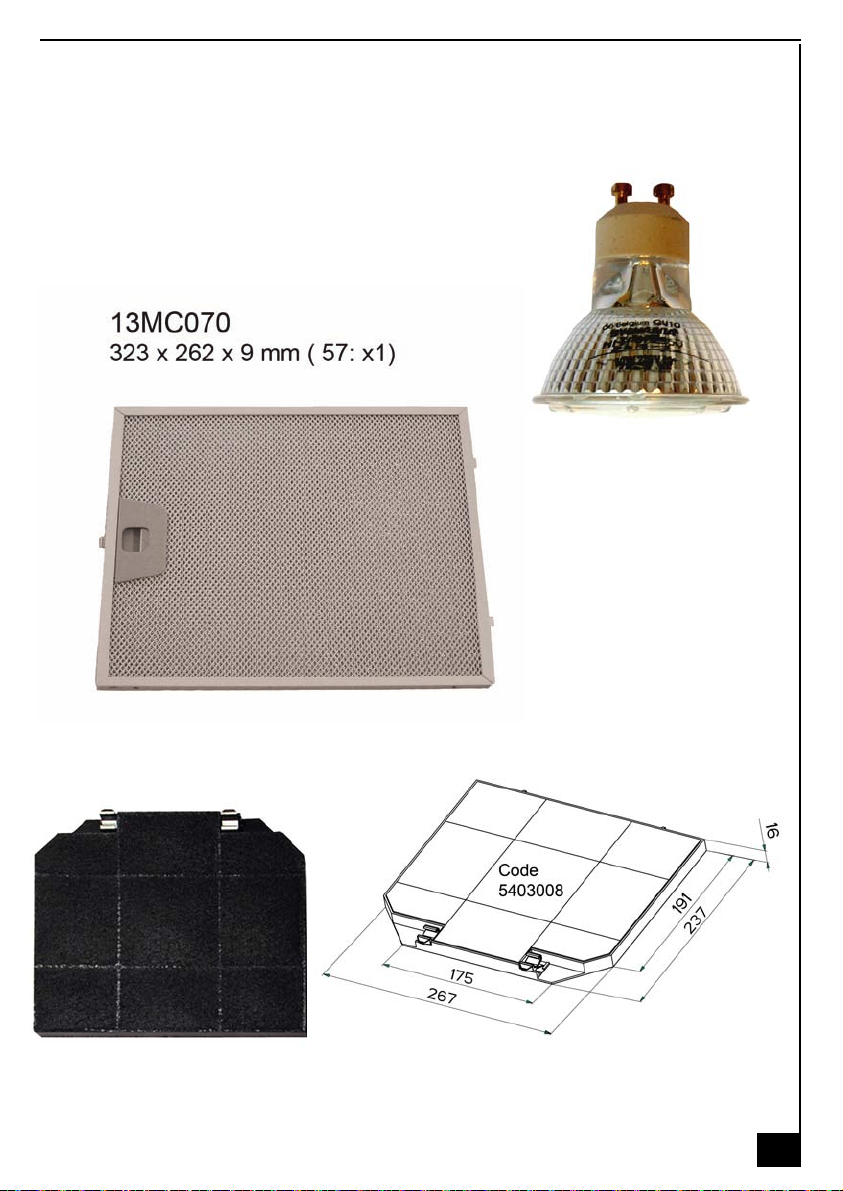

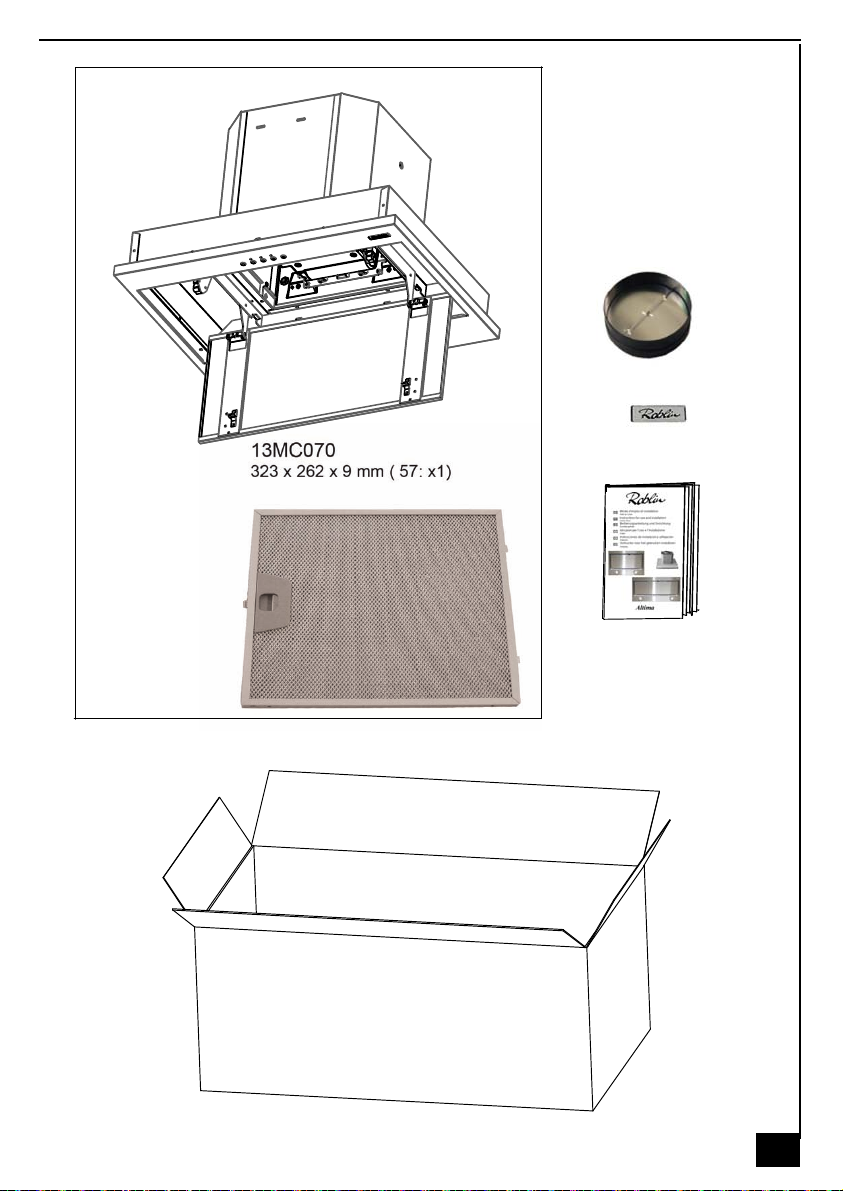

• Nettoyage des ltres métalliques.

Il est indispensable de procéder à un NETT OYAGE PÉRIODIQUE de ces ltres à la main (avec un déter-
gent liquide à l’eau tiède et rinçage) ou au lave- vaisselle (tous les deux mois environ pour une utilisation
normale).

• Carrosserie.

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement
humide. N’utilisez jamais d’éponges ou de chiffons trempés
N’introduisez aucun objet, ni les mains dans l’ouverture servant à l’évacuation de l’air

• Conduit d’évacuation.

Vérier tous les 6 mois le bon écoulement de l’air vicié.
Observer les prescriptions réglementaires locales concernant l’évacuation de l’air vicié.

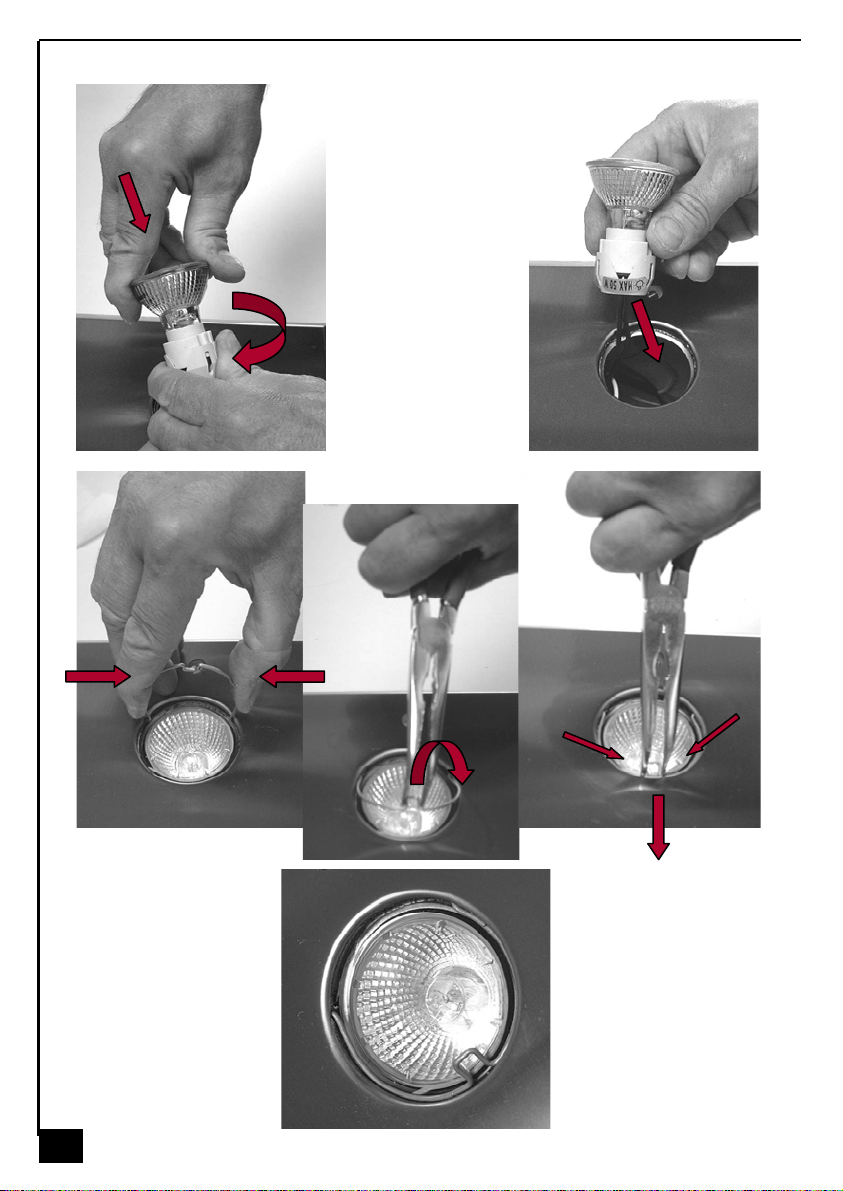

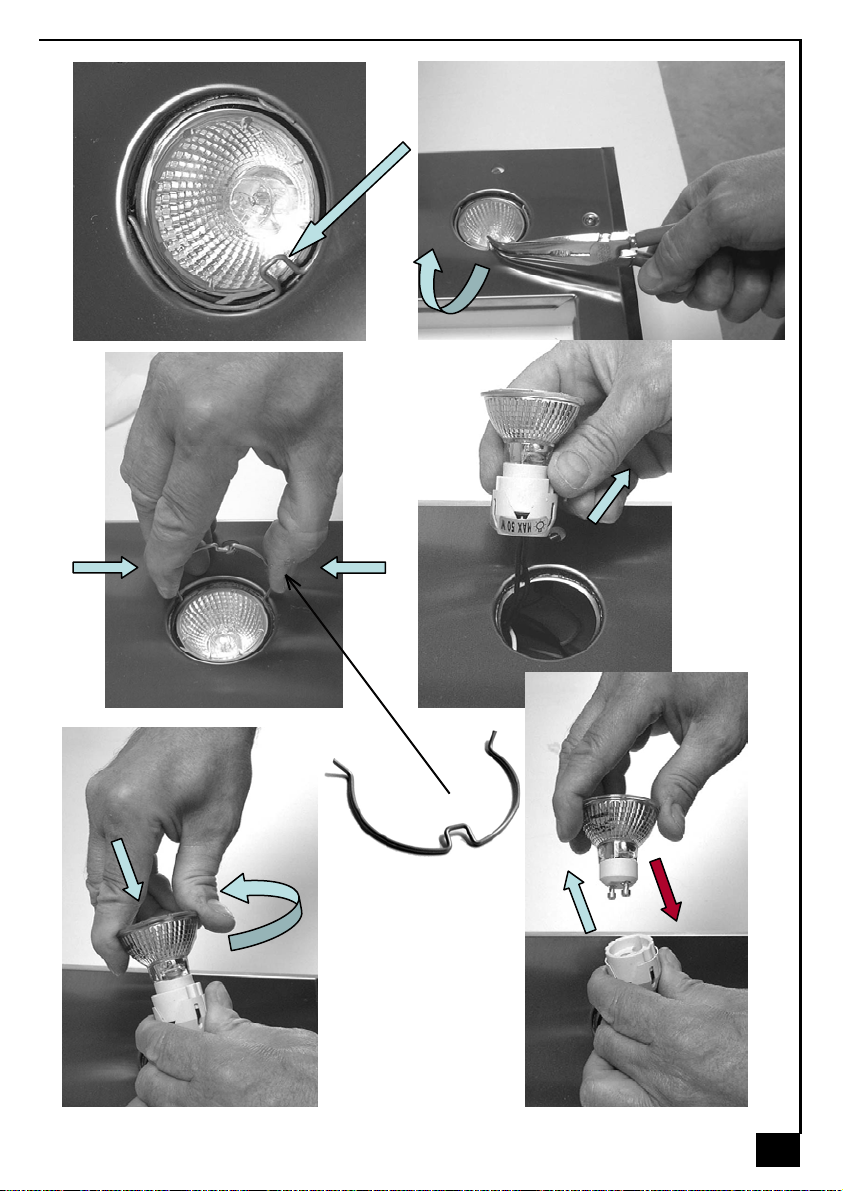

• Éclairage.

Avant toute intervention sur l’appareil, mettre l’interrupteur d’allumage des lampes en position éteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRÈS-VENTE.

• En cas d’anomalie de fonctionnement, prévenez votre installateur qui devra vérier l’appareil et son
raccordement.

• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé
que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.

• Débrancher complètement l’appareil.

• Exigez toujours l’utilisation de pièces de rechange d’origine. La non observation de cette prescription
peut compromettre la sécurité de l’appareil.

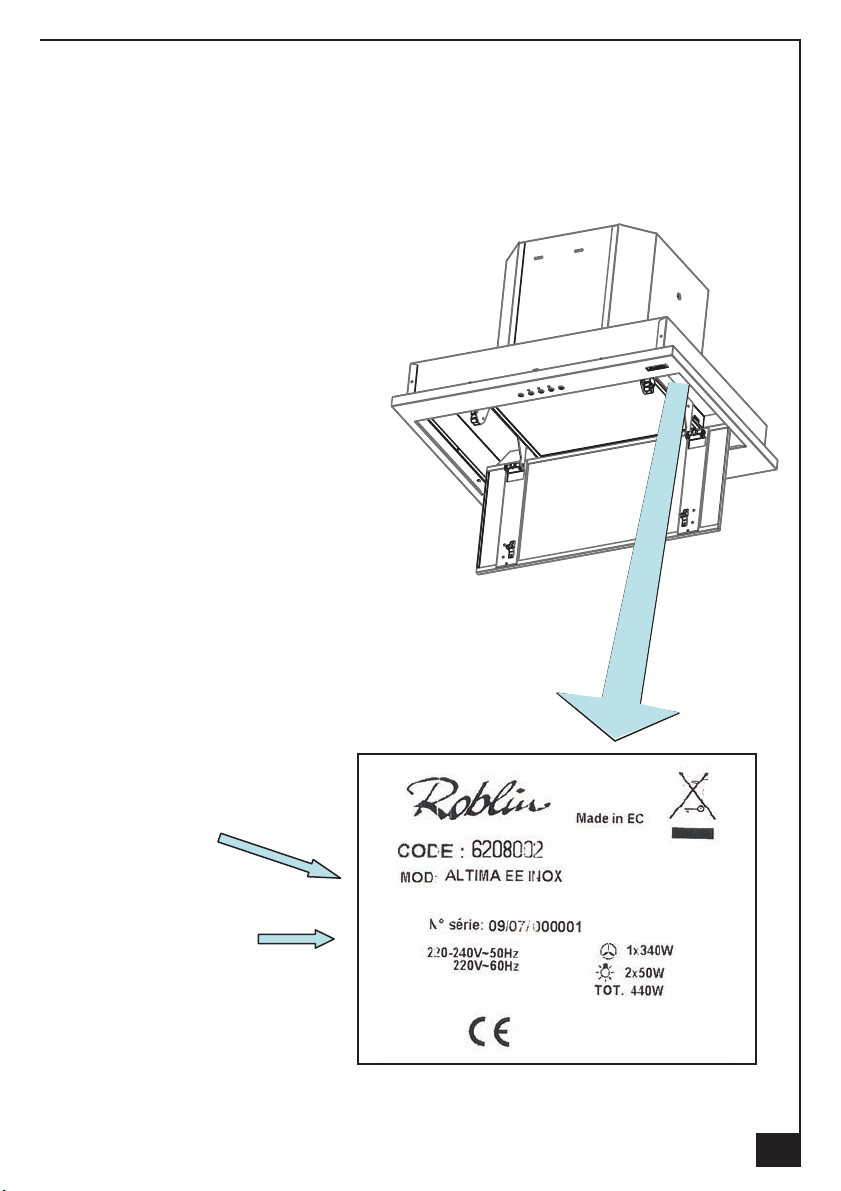

• Lors de la commande de pièces détachées, rappeler le numéro de l’appareil inscrit sur la plaque
signalétique située à l’intérieur de la hotte.

• Seule la facture d’achat de l’appareil fera foi pour l’application de la garantie contractuelle.
Cette garantie ne couvre pas les consommables comme :

- L’éclairage : lampes incandescentes, halogènes ...

- Les ltres.

8 REMARQUES.

Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la

3

F

sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique
et 93/68 relative au marquage CE.

Lorsque ce symbole d’une poubelle à roue barrée est attaché à un produit, cela signie que le
produit est couvert par la Directive Européenne 2002/96/EC. Votre produit est conçu et fabriqué avec
des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.
Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez
agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels.
Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre
l’environnement et la santé humaine.

4

GB

Thank you for buying a ROBLIN product which has been manufactured to the highest quality standards
to meet your requirements.
We recommend you carefully read this booklet in which you will nd instructions for installation, hints for
use and maintenance.
The Instructions for Use apply to several versions of this appliance. Accordingly, you may nd descrip­tions of individual features that do not apply to your specic appliance.

1 ELECTRICAL

• This cooker hood is tted with a 3-core mains cable with a standard 10/16A earthed plug.

• Alternatively the hood can be connected to the mains supply via a double-pole switch having 3mm
minimum contact gap on each pole.

• Before connecting to the mains supply ensure that the mains voltage corresponds to the voltage on
the rating plate inside the cooker hood.

• Technical Specication: Voltage 220-240 V, single phase ~ 50 Hz / 220 V - 60Hz.

2 INSTALLATION ADVICE

• Ensure the cooker hood is tted in compliance with the recommended xing heights.

• To ensure the safe operation of this cooker hood, we recommend that the hood should not be tted
below 65cm (for electric) or (70cm for gas) the measurements taken from the surface of the cooking
appliance to the underside of the cooker hood.

• It is a possible re risk if the hood is not sited as recommended.

• To ensure the best results, the cooking fumes should be able to rise naturally towards the inlet grilles
on the underside of the cooker hood and the cooker hood should be positioned away from doors and
windows, which will create turbulence.

• Ducting

• If the room where the hood is to be used contains a fuel-burning appliance such as a central heating
boiler then its ue must be of the room sealed or balanced ue type.

• If other types of ue or appliances are tted ensure that there is an adequate supply of fresh air to
the room. Ensure the kitchen is tted with an airbrick, which should have a cross-sectional measurement
equivalent to the diameter of the ducting being tted, if not larger.

• The ducting system for this cooker hood must not be connected to any existing ventilation system,
which is being used for any other purposes or to a mechanically controlled ventilation ducting.

• The ducting used must be made from re retardant materials and the correct diameter must be used,
as incorrect sized ducting will affect the performance of this cooker hood.

• When the cooker hood is used in conjunction with other appliances supplied with energy other than
electricity, the negative pressure in the room must not exceed 0.04 mbar to prevent the fumes from
combustion being drawn back into the room.

• The appliance is for domestic use only and should not be operated by children or people who are
inrm without supervision.

• This appliance must be positioned so that the wall socket is accessible.

• This appliance is not intended for use by persons (including children) with reduced physical, sensory
or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.

3 FITTING

Any permanent electrical installation must comply with the latest regulations concerning this type of instal­lation and a qualied electrician must carry out the work. Non-compliance could cause serious accidents
or injury and would deem the manufacturers guarantee null and void.

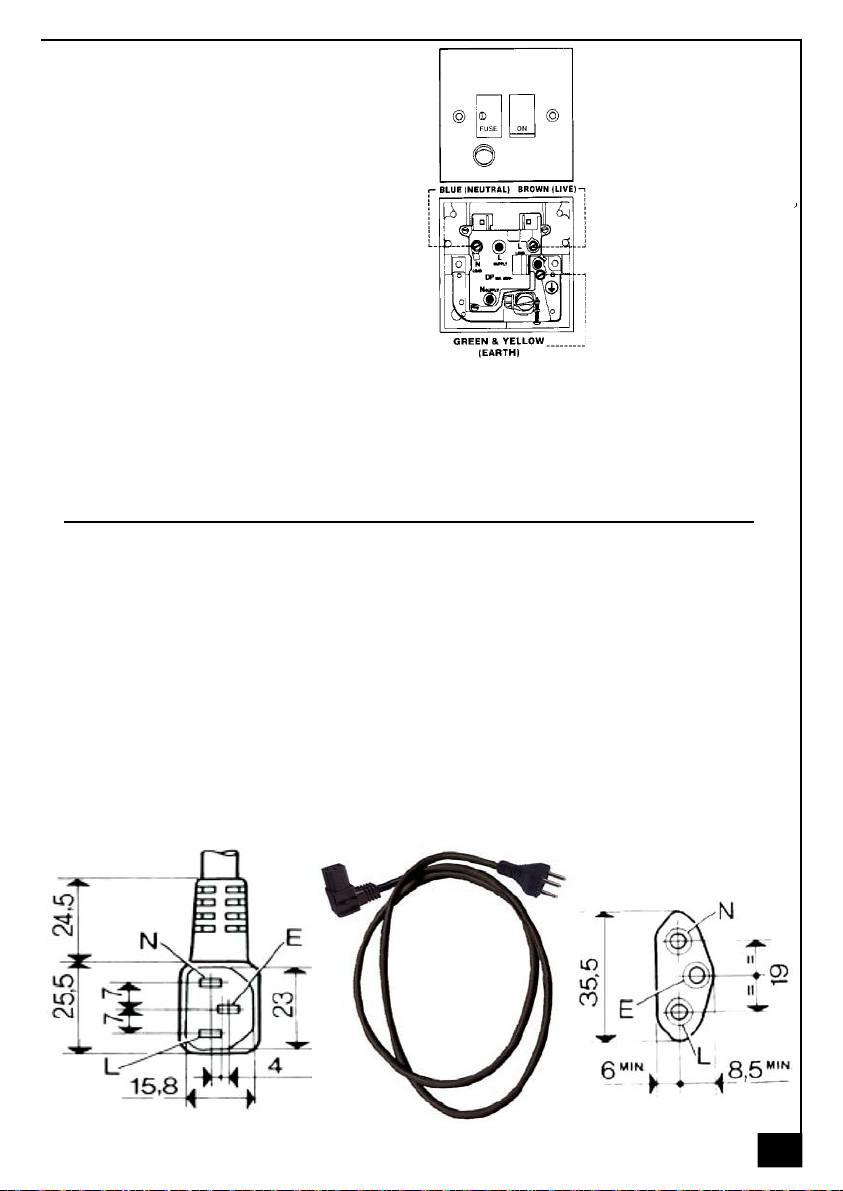

IMPORTANT - The wires in this mains lead are coloured in accordance with the following code :
green / yellow : earth blue : neutral brown : live

As the colours of the wires in the mains lead of this appliance may not correspond with the coloured
markings identifying the terminals in your plug, proceed as follows.

5

GB

- The wire which is coloured green and yellow must be connected to the terminal in the plug which is

marked with the letter E or by the earth symbol or coloured green or green and yellow.

- The wire which is coloured blue must be connected to the terminal which is marked with the letter N

or coloured black.

- The wire which is coloured brown must be connected to the terminal which is marked with the letter

L or coloured red.

ATTENTION: Do not forget to use adequate plugs to the support brackets. Enquire after the manu­facturers. Do an embedding if necessary. The manufacturer accepts no responsibility in case of a
faulty hanging due to the drilling and the setting up of plugs.

The extractor unit is tted into the base board of the cooker hood (thickness: 12 to 22 mm). (Fig 1)
Connect the electrical plug and set the extractor tube in place. Fit the appliance into the cutout
and x it with the 4 screws supplied.
The hood is more effective when used in the extraction mode (ducted to the outside). When the cooker
hood is ducted to the outside, charcoal lters are not required.The ducting used must be 150 mm (6 INS),
rigid circular pipe and must be manufactured from re retardant material, produced to BS.476 or DIN
4102-B1. Wherever possible use rigid circular pipe which has a smooth interior, rather than the expanding
concertina type ducting.

Maximum length of ducting run:

- 4 metres with 1 x 90° bend.

- 3 metres with 2 x 90° bends.

- 2 metres with 3 x 90° bends.
The above assumes our 150 mm (6 INS) ducting is being installed. Please note ducting components

and ducting kits are optional accessories and have to be ordered, they are not automatically supplied with
the chimney hood.

•RECYCLING : The air is recirculated into the kitchen through the opening located on the upper side of

the cabinet or of the hood (Fig. 2). Install the charcoal lters inside the canopy (Fig 3).

6

4 OPERATION

GB

5 USEFUL HINTS

• To obtain the best performance we recommend you to switch ‘ON’ the cooker hood a few minutes (in
the boost setting) before you start cooking and you should leave it running for approximately 15 minutes
after nishing.

• IMPORTANT: NEVER DO FLAMBÉ COOKING UNDER THIS COOKER HOOD

• Do not leave frying pans unattended during use as over-heated fat and oil might catch re.

• Do not leave naked ames under this cooker hood.

• Switch ‘OFF’ the electric and gas before removing pots and pans.

• Ensure heating areas on your hotplate are covered with pots and pans when using the hotplate

and cooker hood simultaneously.

7

GB

6 MAINTENANCE

Before carrying out any maintenance or cleaning isolate the cooker hood from the mains supply.
The cooker hood must be kept clean; a build up of fat or grease may cause a re hazard.

Casing

• Wipe the cooker hood frequently with a clean cloth, which has been immersed in warm water contain-

ing a mild detergent and wrung out.

• Never use excessive amounts of water when cleaning particularly around the control panel.

• Never use scouring pads or abrasive cleaners.

• Always wear protective gloves when cleaning the cooker hood.

Metal Grease Filters : The metal grease lters absorb grease and dust during cooking in order to keep
clean the cooker hood inside. The grease lters should be cleaned once a month or more frequently if
the hood is used for more than 3 hours per day.

To remove and replace the metal grease lters

• Remove the metal grease lters one at a time by releasing the catches on the lters; the lters can

now be removed.

• The metal grease lters should be washed, by hand, in mild soapy water or in a dishwasher.

• Allow to dry before replacing.

Active Charcoal Filter : The charcoal lter cannot be cleaned. The lter should be replaced at least
every three months or more frequently if the hood is used for more than three hours per day.

To remove and replace the lter

• Remove the metal grease lters.

• Press against the two retaining clips, which hold the charcoal lter in place and this will allow the lter

to drop down and be removed.

• Clean the surrounding area and metal grease lters as directed above.

• Insert the replacement lter and ensure the two retaining clips are correctly located.

• Replace the metal grease lters.

Extraction tube : Check every 6 months that the dirty air is being extracted correctly. Comply with local
rules and regulations with regard to the extraction of ventilated air.

Lighting : If the lamp fails to function check to ensure it is tted correctly into the holder. If lamp failure

has occurred then it should be replaced with identical replacement.

Do not replace with any other type of lamp and do not t a lamp with a higher rating.

7 GUARANTEE AND AFTER SALES SERVICE

• In the event of any malfunction or anomaly, notify your tter who will have to check the ap-

pliance and its connection.

• In the event of damage to the mains supply cable, this can only be replaced by at approved repair

centre appointed by the manufacturer who will have the required tools and equipment to carry out any
repairs properly. Repairs carried out by other persons will invalidate the guarantee.

• Use only genuine spare parts. Should these warnings fail to be observed it could affect the safety of

your cooker hood.

• When ordering spare parts quote the model number and serial number written on the rating plate,

which is found on the casing behind the grease lters inside the hood.

• Proof of purchase will be required when requesting service. Therefore, please have your receipt

available when requesting service as this constitutes the date from which your guarantee commenced.
This Guarantee does not cover :

- Damage or calls resulting from transportation, improper use or neglect, the replacement of any light

bulbs or lters or removable parts of glass or plastic.
These items are considered to be consumable under the terms of this guarantee.

8

GB

8 REMARKS

This appliance complies with European regulations on low voltages Directive 2006/95/CE on electrical
safety, and with the following European regulations: Directive 2004/108/CE on electromagnetic compat­ibility and Directive 93/68 on EC marking.

When this crossed-out wheeled bin symbol
ered by the European directive 2002/96/EC.Your product is designed and manufactured with high quality
materials and components, which can be recycled and reused.Please inform yourself about the local
separate collection system for electrical and electronic product. Please act according to your local rules
and do not dispose of your old products with your normal household waste. The correct disposal of your
old product will help prevent potential negative consequences for the environment and human health.

is attached to a product it means the product is cov-

9

D

Wir danken Ihnen für Ihre Kaufentscheidung und das Vertrauen, welches Sie mit dem Kauf dieses
ROBLIN-Produktes bewiesen haben.

Dieses Gerät wurde mit einem hohen Maß an Kreativität entwickelt und mit
größter Sorgfalt gefertigt.

Um volle Zufriedenheit mit Leistung und Funktion dieser Dunstesse zu erlangen und zu erhalten, emp­fehlen wir dringend, sowohl die Montage-anweisung sorgfältig zu beachten und danach zu arbeiten als
auch die “ Gebrauchs- und Wartungshinweise ” aufmerksam zu lesen und anzuwenden.

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich,
dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

1 NETZANCHLUSS

• Die Dunstabzugshaube ist mit einer Anschlußleitung der Art HO5VVF 3 x 0,75 mm

Schutzstecker 10 / 16 A enthält, ausgestattet. Das entspricht Schutzklasse 1.
Nennspannung : 220 - 240 V - Wechselstrom : 50 Hz / 220 V - 60 Hz.

• Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren

der Dunstesse entspricht.

• Beim Anschluß der Dunstesse an das Wechselstromnetz ist ein zweipoliger Schalter mit einem

Öffnungsweg von wenigstens 3 mm für jeden Pol zwischenzuschalten.

2 MONTAGEHILFEN

• Die Mindest- und Höchstabstände zwischen der Dunstesse und der Kochäche sind zu berück-

sichtigen. Wir empfehlen Ihnen einen Abstand von 0,65 m bis 0,70 m über der Kochäche einzuhalten,
um einen optimalen Betrieb des Gerätes zu gewährleisten. Jedoch ist es streng verboten, Dunstessen
oder Einbaugeräte mit einem Abstand, der niedriger als 0,65 m von der Kochäche ist, einzubauen
(Entzündungsgefahr der Filter). Beachten Sie die richtige Ableitung der Kochschwaden (Luftzug kann
Turbulenzen verursachen).

• Der Außendurchmesser am Gebläseabgang des Gerätes ist für die Wahl des Abluft-Rohrsystems zu

berücksichtigen : Die Dunstesse darf keinesfalls an eine Entlüftungsleitung mit Unterdruck angeschlossen
werden. Die Abluft darf nicht in einen Schornstein geleitet werden, der für die Abgase von Koch- oder
Heiz-Geräten, (Kohle-, Öl-, oder Gas-Öfen oder -Herde) benutzt wird.

• Die Kochstelle (und damit auch die Dunstesse) so planen und installieren, daß möglichst kurze

Wege für eventuelle Abluft-Rohrleitungen erreicht werden. (so wenige Umlenkungen [90°-Bögen] wie
möglich! Keine Querschnittsverengungen!

• Die gute Erneuerung der Luft in der Küche ist zu beachten. Denken Sie daran, einen oder mehrere

Lufteintritte durch eine Öffnung, die den gleichen Durchmesser hat wie die Abluftleitung, vorzusehen.

• Sorgen Sie für eine ausreichende Zuluft, wenn ein Koch- oder anderes Gerät die Luft des Raumes,

in dem die Dunstesse eingebaut ist, gleichzeitig verwendet. Ein gefahrloser Betrieb ist möglich, wenn
bei gleichzeitigem Betrieb von Dunstesse und Feuerstätte im Raum ein Unterdruck von höchstens 0.04
mbar erreicht wird und ein Rücksaugen der Feuerstättenabgase vermieden wird.
Das Gerät muß so installiert werden, daß der Geräte-Stecker leicht erreichbar ist.

• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, senso-

rischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden,
sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des
Geräts angeleitet werden.
Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem

Gerät spielen.

2

, die einen

3 MONTAGE DES GERÄTES

Montage und Anschluß müssen von einem qualizierten Installateur* durchgeführt werden.

(*) Wenn diese Bedingung nicht eingehalten wird, wird die Garantie des Herstellers, sowie jeder

Anspruch im Falle eines Unfalles aufgehoben.

10
