Robitronic ETC V2 Instruction Manual

BAUANLEITUNG

INSTRUCTION MANUAL

No. HS101

Width/Breite: 188mm Length/Länge: 365mm Wheelbase/Radstand: 260mm Tread/Spurweite: 162mm Gear ratio/Interne Untersetzung: 1.59

EXPERT TOURING CAR Version 2

Robitronic Expert Touring Car V2 2

* Carefully read the instruction manual of

your 2 channel radio controller before using.

* Lesen Sie bitte vor Benützung die

Gebrauchsanweisung Ihres Senders.

2 Channel Radio Controller Unit 2 Kanal Fernsteuerung Set

UM-3 Batteries (8pcs) Mignon Akkus (8Stk.)

Charger for Batteries Ladegerät für Akkus

7.2V Ni-Cd or Ni-MH Battery 7,2V Ni-Cd oder Ni-MH Akku

Electric Motor (540 type) Elektromotor

Speed Controller Fahrtenregler

SCHRITTE ZUR NEUTRALEINSTELLUNG

1) Senderbatterie einsetzen

2) Antenne herausziehen

3) Empfängerakkus einsetzen

4) Empfängerbatterie mit Empfänger verbinden

5) Empfängerantenne auslegen

6) Trimmung auf Mittelstellung

7) Sender einschalten

8) Empfänger einschalten

9) Vergewissern Sie sich, dass die Servos funktionieren

10) Bei Neutralstellung des Senders müssen die Ruderhörner des Servos ebenfalls in Neutralstellung sein.

* Ruderhörner neujustieren falls nicht in

Neutralstellung

11) Empfänger ausschalten

12) Sender ausschalten

13) Senderantenne einschieben

NICHT IM BAUSATZ ENTHALTEN

IM BAUSATZ ENTHALTEN

Superkleber

Dämpferöl 30WT

2,5 mm Inbusschlüssel

5 mm Inbusschlüssel

Differentialfett

Schublehre

Sechskantschlüssel

Messer

Spitzzange

Farben

Kreuzschraubenzieher klein

Kreuzschraubenzieher gross

Lexanschere

Abdeckband

Seitenschneider

Feile

REQUIRED FOR OPERATION / NICHT IM LIEFERUMFANG ENTHALTEN

RADIO MUST BE SET AT NEUTRAL POSITION BEFORE INSTALLING IN THE KIT. FERNSTEUERUNG MUSS VOR INSTALLATION AUF NEUTRAL POSITION STEHEN.

Touring Car Body (190mm) Tourenwagen Karosserie (190mm)

3 Robitronic Expert Touring Car V2

1) ASSEMBLY OF THE MOTOR MOUNT MONTAGE DES MOTORTRÄGERS

2) ASSEMBLY OF THE MOTOR MOUNT LEFT-SIDE MONTAGE DES MOTORTRÄGERS LINKE SEITE

3) ASSEMBLY OF THE GUIDE ROLLER MONTAGE DER UMLENKROLLE

3x6mm Flat Head Screw Senkkopfschraube

Motor Mount Motorträger

M3x6mm Screw Rundkopfschraube

M3x10mm Screw Rundkopfschraube

Mid Drive Plate Hauptwellenhalter

Alum. Post Alusteher

5x10x4mm Flange Ball Bearing Kugellager mit Bund

3x1.5mm O-Ring

Shaft Bolzen

Guide Roller Umlenkrad

4) ASSEMBLY OF THE MID DRIVE SHAFT MONTAGE DER HAUPTWELLE

1.5x9 Pin

Mid Drive Shaft Hauptwelle

22T Pulley 22 Zähne Riemenrad

Plastic Washer Distanzscheibe

Spur Gear Mount Hauptzahnradmitnehmer

2x8 Pin

* Use file to break edges from Battery slots * Kanten von Akkuschacht mit Feile brechen

File Feile

* Use 2x M3x6mm Screw for the Spur Gear (Page 20) * 2x M3x6mm Rundkopfschrauben für das Hauptzahnrad verwenden (Seite 20)

Note! Some pictures are only symbolic and can slightly different from the original. Bitte beachten Sie! Manche Grafiken sind nur Symbolbilder und können sich vom Original geringfügig unterscheiden.

Robitronic Expert Touring Car V2 4

5) ASSEMBLY OF THE MID DRIVE MONTAGE DES MITTLEREN ANTRIEBS

4mm E-Ring

3mm nut M3 Mutter

5x8x2,5mm Flange Ball Bearing Kugellager mit Bund

5x10x4mm Ball Bearing Kugellager

Belt Riemen

* Put Belt between both Motor Mounts * Riemen muß zwischen beiden

Motorblocks laufen

6) ASSEMBLY OF THE BELT CONTROLLER MONTAGE DES RIEMEN KONTROLLRADES

3mm Nylon Nut M3 Mutter

5x8x2.5mm Ball Bearing Kugellager

Washer Beilagscheibe

M3x16mm Screw Schlitzkopfschraube

Bush Hülse

Belt Controller Riemen Kontrollrad

Belt Riemen

* Adjust 0.5mm between the ball bearing

and the belt

* Stellen Sie ca. 0,5mm Abstand zwischen

Kugellager und Riemen ein

0.20mm Accurate Shim 0,20mm Distanzscheibe

Ballbearing Kugellager

0.30mm Accurate Shim 0,30mm Distanzscheibe

Belt tension Riemenspannung

Belt Controller Riemen Kontrollrad

* Fine adjustment for belt tension.

Never turn the excentric shaft more than 90 deegres.

* Verwenden Sie die Exzenterwelle nur zum Feinjustieren

des Riemens. Verstellen Sie die Welle nie mehr als 90°, wenn die Markierung oben ist.

looser/locker

tighter/fester

Marker / Markierung neutral

5 Robitronic Expert Touring Car V2

7) BALL DIFFERENTIAL ASSEMBLY (Builds 2 differentials) MONTAGE DES KUGELDIFFERENTIALS (2x)

CHECKING BALL DIFFERENTIAL

Kugellager

Ring

Auf die Richtung achten!

* Ring mit Sekundenkleber

befestigen.

Sekundenkleber

Riemenzahnrad

* Ausreichend Differentialfett

beifügen

1/8” Diffkugeln (12x)

Superkleber

* Diffscheiben auf

Diffmitnehmer kleben

Differentialschraube

Diffscheiben

Diffmitnehmer

Kugellager

Diffscheiben

Kugellager

Differentialschraube

1/16” Drucklagerkugeln (8Stk.)

Sprengring

Drucklagerscheibe

Difffett

Stecken Sie 2 Schraubenzieher in die Schlitze und versuchen Sie das Riemenrad zu drehen. Wenn sich das Riemenrad leicht dreht oder zu streng ist gehen sie wie Schritt B vor.

Durch verstellen der Differentialschraube können Sie das Diff locker oder strenger einstellen. Bitte vorsichtig einstellen, sonst beschädigen Sie die Kugeln bzw. Scheibe.

Um das Differential zu testen, halten Sie mit einer Hand das Riemenrad und drehen an einem der Diffmitnehmer. Die Diffmitnehmer müssen sich entgegengesetzt drehen.

Mit dünnen Imbusschlüssel festhalten

Schraubenzieher

Thread Lock Blue Schraubensicherung Blau

Robitronic Expert Touring Car V2 6

8) ASSEMBLY OF THE FRONT ARM BLOCK MONTAGE DES VORDEREN GETRIEBEBLOCKS

9) ASSEMBLY OF THE FRONT DIFF. ONTO CHASSIS

MONTAGE DES VORDEREN GETRIEBE

AUF DAS CHASSIS

Kugellager

Vorderer Riemenspanner

Vorderer Getriebeblock (links)

Vorderer Getriebeblock (rechts)

Vormontiertes Diff einsetzen

Fester Lockerer

Lang Kurz

*Auf die korrekte Position

des Differentials achten

*Beide Seiten gehören in die gleiche

Position. Die Standardposition ist Nr. 9

* Riemen vor der

Montage einsetzen.

Riemen

3x10mm Senkkopfschraube

Chassis

7 Robitronic Expert Touring Car V2

10) ASSEMBLY OF THE FRONT KNUCKLE ARMS MONTAGE DER VORDEREN RADTRÄGER

11) ASSEMBLY THE CVD UNIVERSAL SHAFT

MONTAGE DER CVD KARDANWELLEN

12) ASSEMBLY FRONT SUSPENSION ARMS

MONTAGE DER VORDEREN QUERLENKER

* Nicht zu fest anziehen!

Pivotball muß sich leicht aber ohne viel Spiel bewegen können.

Vorderer Radträger (links)

Vorderer Radträger (rechts)

“L” steht für linke Seite

/ Inbusschraube

Inbusschlüssel

Gelenkkugel

Plastik Halbschale

CVD Kardanwelle

Kugellager

Drücken Drücken

*Beide Kugellager wie gezeigt

hineindrücken

Vorderquerlenker oben

Vorderquerlenker unten

Madenschraube

(Rechts) (Links)

Front Knuckle Arm Assembly Vormontierter Radträger

Inbusschlüssel

* Der Linke und rechte Obere Querlenker

besitzen unterschiedliche Winkeln.

Stellen Sie ca. auf 2mm ein

Leave approx 2mm

* Ausfederwegbegrenzung

Linke und rechte Seite montieren.

Robitronic Expert Touring Car V2 8

13) ASSEMBLY THE FRONT SUSPENSION ARM TO ARM BLOCK

MONTAGE DER VORDEREN AUFHÄNGUNG AN DIE GETRIEBEBOX

Front Lower Arm Shaft Unterer Achsstift (lang)

Madenschraube

* Kardan vor der Montage in Diffmitnehmer einführen.

Linke und rechte Seite montieren.

3x10mm Tapping Screw Rundkopfschraube

3x8mm Flat Head Screw Senkkopfschraube

Shock Stay Dämpferbrücke

Lower front arm bridge Untere Schwingenhalterung vorne

Hexagon head screw Sechskantschraube

Upper front arm bridge Obere Schwingenhalterung vorne

3mm Caster Angle Adjuster 3mm Nachlaufeinstellclips

1+2mm Plastic Washer Kunststoffbeilagscheibe

1mm Aluminium plate Aluminium Distanzplättchen

Assembly of the right and left-side are the same.

2mm Caster Angle Adjuster 2mm Nachlaufeinstellclips

1mm Caster Angle Adjuster 1mm Nachlaufeinstellclips

1+2mm Plastic Washer Kunststoffbeilagscheibe

Front upper suspension arm Vordere Schwinge oben

Upper inner suspension link front Oberer Aufhängungshalter vorne

Shock Stay Dämpferbrücke

Hexagon head screw Sechskantschraube

9 Robitronic Expert Touring Car V2

14) ASSEMBLY OF THE REAR WHEEL HUB

MONTAGE DES HINTEREN RADTRÄGERS

* Auf Leichtgängikeit achten

Hinterer Radträger

Halbschale

Inbusschlüssel

Hinterer Radträger

Gelenkkugel

Inbus

Gelenkkugel

Halbschale

* 2 Radträger für Linke und rechte Seite montieren

Radachse

10x15 Ball Bearing Kugellager

Kugellager

Drücken

* Kugellager wie in der Skizze hineindrücken

15) ASSEMBLY OF THE REAR HUBS INTO REAR ARMS

MONTAGE DER HINTEREN RADTRÄGER

Madenschraube

Hinterer Querlenker unten

* Auf die Richtung achten

/auf ca. 4mm einstellen

* Ausfederwegbegrenzung

Inbusschlüssel

Linke und rechte Seite montieren.

Robitronic Expert Touring Car V2 10

16) ASSEMBLY OF THE REAR ARM MOUNT MONTAGE DER HINTEREN AUFHÄNGUNGSHALTER

17) ASSEMBLY OF THE REAR DIFFERENTIAL INTO REAR BLOCK MONTIEREN DES HINTEREN GETRIEBES

O-Ring

Kugellager

Hinterer Riemenspanner

Fester Lockerer

*Auf die korrekte Position

des Differentials achten. Das vordere und hintere Diff müssen auf der gleichen Seite montiert werden!

* Beide Seiten gehören in die

gleiche Position. Die Standardposition ist Nr. 5

Hinterer Riemenspanner

3x6mm Flat Head Screw Senkkopfschraube

Rear arm mount large Schwingenblock hinten

3x10mm Flat Head Screw Senkkopfschraube

Rear arm mount small Schwingenblock hinten klein

*Use tool to cut off the shaded area *Schattierte Fläche wegschneiden

1mm Aluminium plate Aluminium Distanzplättchen

11 Robitronic Expert Touring Car V2

18) ASSEMBLY REAR LOWER ARMS

MONTAGE DES HINTEREN GETRIEBEBLOCKS

19) ASSEMBLY REAR SUSPENSION

MONTAGE DER HINTEREN AUFHÄNGUNG

Riemen

* Riemen vor der

Montage einsetzen.

Linke und rechte Seite montieren.

3 x 10mm Flat Head Tapping Screw Senkkopfschraube

1mm Rear Block Adapter Hintere Distanzplatte

3 x 10mm Flat Head Tapping Screw Senkkopfschraube

Assembly of the right and left-side are the same.

3 x 10mm Flat Head Tapping Screw Senkkopfschraube

Rear lower arm shaft Hinterer Achsstift lang

3 x 3 mm Set Screw Madenschraube

Rear Block Cover Hintere Getriebeboxplatte

1mm Plastic washer Kunststoffbeilagscheibe

Robitronic Expert Touring Car V2 12

20) ASSEMBLY OF THE REAR SHOCK STAY MONTAGE DER HINTEREN DÄMPFERBRÜCKE

22) ASSEMBLY OF THE REAR DRIVE SHAFT MONTAGE DER HINTEREN ANTRIEBSWELLE

21) ASSEMBLY OF THE REAR UPPER ROD

MONTAGE DER HINTEREN QUERLENKERSTANGE

Rear Shock Stay Hintere Dämpferbrücke

*Plastik wegschneiden wie auf Skizze.

TM116132 3x30mm Turnbuckle Gewindestange

Kardanknochen

* Kardan vor dem Zusammenbau einsetzen.

Standard Loch

Linke und rechte Seite montieren.

4mm Ball End (long) Kugelkopfpfanne (lang)

* Assemble 2 upper rods. (Right and Left) * Montieren Sie 2 Gewindestangen (Rechts und Links)

50mm

4mm Ball End Kugelkopf

3mm Nut Mutter

* Take 4mm Ball End from Bag G * Entnehmen Sie Kugelkopfpfanne von Verpackung G

3x10mm Tapping Screw Rundkopfschraube

13 Robitronic Expert Touring Car V2

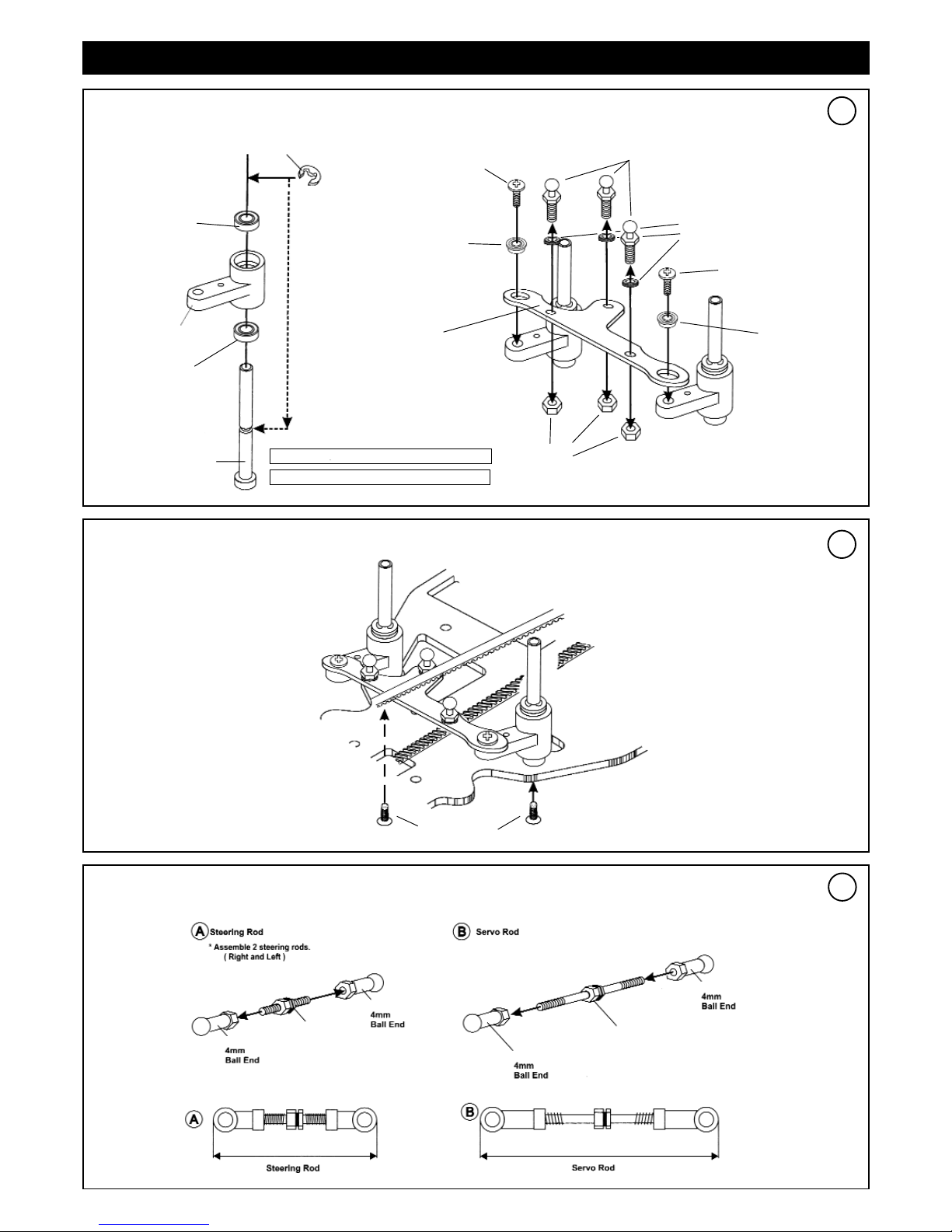

23) ASSEMBLY OF THE STEERING

MONTAGE DER LENKUNG

5x8x2.5mm Ball Bearing Kugellager

Steering Shaft Lagerlenkbolzen

24) ASSEMBLY OF THE STEERING ONTO CHASSIS

MONTAGE DER LENKUNG AUF DAS CHASSIS

5x8x2.5mm Ball Bearing Kugellager

3mm Nut Mutter (schmal)

1mm Plastic washer (Bag G) Beilagscheibe (G)

4mm Ball & Socket Kugelkopf

3x8mm Screw Schraube

RC3060F 3x6x2.5mm Ball Bearing Kugellager

3x6mm Flat Head Screw Senkkopfschraube

* Steering unit through belt before assembly. * Lenkung zwischen Riemen vor Montage einführen.

25) ASSEMBLY OF THE STEERING ROD AND SERVO ROD

MONTAGE DER LENKSPURSTANGEN

/ Lenkspurstangen

/ Servospurstange

Kugelkopfpfannen (kurz)

Kugelkopfpfannen (lang)

* Montieren Sie 2 Gewindestangen

(Rechts und Links)

52mm

63mm

TM116134-5 3x45mm Turnbuckle Gewindestange

TM116133-5 3x35mm Turnbuckle Gewindestange

(long)

(short)

* Take 4mm Ball End from Bag G * Entnehmen Sie Kugelkopfpfanne

von Verpackung G

Steering graphite plate Kohlefaserplatte

Linke und rechte Seite der Lenkung montieren

Assembly of the right and left-side are the same

4mm E-Ring

Servo Saver

Robitronic Expert Touring Car V2 14

26) ASSEMBLY OF THE STEERING ROD MONTAGE DER LENKSTANGEN

27) ASSEMBLY OF THE STEERING SERVO MONTAGE DES LENKSERVOS

* Mit Zange zusammenfügen

Servo Mount Servo Halterung

Lenkservo

Rundkopfschraube

* Align servo saver and steering

servo as shown.

* Achten Sie auf korrekte

Anordnung der Lenkarme wie Skizze

* Benützen Sie die Schraube

die dem Servo beigelegt ist

3mm Nut Mutter

4mm Ball & Socket Kugelkopf

Ackermann Plate for Front Knuckle Arm Ackermann Platte für vorderen Radträger

M3x6mm Cap Screw for Ackermann Plate Zylinderkopfschrauben für Ackermann Platte

Linke und rechte Seite montieren.

Assembly of the right and left-side are the same.

28) ASSEMBLY OF THE BATTERY HOLDER MONTAGE DER AKKUHALTERUNG

3x9mm Flat Head Tapping Screw Senkkopfschraube

Battery Post Akkusteher

* Install Battery Holder Plate as shown * Batterie Halteplatte wie auf Skizze zusammen montieren

3x9mm Flat Head Tapping Screw Senkkopfschraube

4mm Ball & Socket Kugelkopf

KB201 Servo Saver

3x9mm Flat Head Tapping Screw Senkkopfschraube

Servo Rod Servospurstange

15 Robitronic Expert Touring Car V2

29) ASSEMBLY OF THE FRONT BUMPER

MONTAGE DES VORDEREN RAMMERS

3x10mm Tapping Screw Rundkopfschraube

M3x10mm Flat Head Senkkopfschraube

M3 Nut Mutter

Front Bumper Vorderer Rammer

Body Post (Front, short) Karosseriesteher (Vorne, Kurz)

Body Post Holdplate Karosseriesteherplatte

Bumper

3x10mm Tapping Screw Rundkopfschraube

Antenna Post Antennen Halterung

M3x6mm Screw Rundkopfschraube

Upper Deck Obere Chassisplatte

M3x6mm Screw Rundkopfschraube

Upper Deck Obere Chassisplatte

30) ASSEMBLY OF THE UPPER DECK MONTAGE DER OBEREN CHASSISPLATTE

* The upper deck must be between the rear side of the belt. * Achten Sie darauf, das das Oberdeck hinten

zwischen den Riemen geschoben werden muß.

M3x10mm Tapping Screw Rundkopfschraube

M3x6mm Screw Rundkopfschraube

M3x10mm Tapping Screw Rundkopfschraube

M3x6mm Screw Rundkopfschraube

2mm Plastic washer (Bag G) Kunststoffbeilagscheibe

31) SHOCK ASSEMBLY / MONTAGE DER STOSSDÄMPFER

32) ASSEMBLY OF THE 4MM BALL END / MONTAGE DER 4MM KUGELPFANNEN

33) FILLING THE SHOCK OIL / BEFÜLLEN DER STOSSDÄMPFER

Kolbenstange

* C-Ring muß in Nut einschnappen

* Geben Sie vor dem Einbau etwas

Silikonöl auf die O-Ringe

Distanzscheibe

Dämpfergehäuse

Kolbenplatte (2 Loch, große Löcher)

* Verwenden Sie die Zange

für E-Clips

* O-Ring in die Nut einsetzen

Justiermutter

* Verwenden Sie

etwas Öl um die Justiermutter leichter aufzuschrauben

* Vorsichtig mit der Zange.

Beschädigen Sie nicht die Kolbenstange.

2x Vorne 2x Hinten

Volumen Ausgleichskappe

Federteller

Feder

Dämpferkappe (groß)

Verschlußkappe

6mm Ball Kugel

Plastic Ball End (short) Kugelpfanne (kurz)

* Entnehmen Sie die Federteller von den Plastikteilen.

* Schneiden Sie die Kolbenplatte von den

Plastikteilen herrunter

Dämpferöl

Dämpfer befüllen: Kolbenstange ganz nach unten schieben und Dämpferkolben mit Öl bis auf 1mm befüllen. Langsam Kolbenstange nach oben und unten bewegen, damit Luftblasen entweichen können. Diaphragm aufsetzen und überschüssiges Öl entweichen lassen. Oberteil aufschrauben und fest zuziehen. Kolben muß sich ganz hineinschieben lassen, ansonsten etwas aufschrauben und noch etwas Öl entweichen lassen.

Robitronic Expert Touring Car V2 16

17 Robitronic Expert Touring Car V2

34) INSTALLATION OF THE FRONT SHOCK ABSORBER

MONTAGE DER VORDEREN STOSSDÄMPFER

35) INSTALLATION OF THE REAR SHOCK ABSORBER MONTAGE DER HINTEREN STOSSDÄMPFER

* Den Kugelkopf in die Kappe

drücken

* Den Kugelkopf in die Kappe

drücken

Aluminiumkugelkopf

Schraube

3x16mm Screw Schraube

Schraube

Aluminiumkugelkopf

Schraube

Standard hole Standard Loch

Standard Loch

Linke und rechte Seite montieren.

Standard hole Standard Loch

Rear body post Karosseriesteher hinten

3x10mm Tapping Screw Rundkopfschraube

5mm Plastic Bush Plastikhülse

36) ASSEMBLY OF THE TIRES AND WHEELS MONTAGE VON REIFEN UND FELGEN

37) ASSEMBLY OF THE WHEELS INTO WHEEL HUB MONTAGE DER REIFEN UND RADMITNEHMER

* Einlagen wie Skizze montiern

* Reifen mit Felge zusammenkleben

* Reifeneinlage vor Montage in Reifen einlegen

Tire insert Reifeneinlage

Tires Reifen

* Felge mit Reifen

zusammenfügen

Felge (24mm)

Sekundenkleber

2x8mm Pin Stift

Alumitnehmer

O-Ring

Vorne

Hinten

Mutter

Linke und rechte Seite montieren.

Robitronic Expert Touring Car V2 18

2x8mm Pin Stift

19 Robitronic Expert Touring Car V2

39) INSTALLATION OF THE ELECTRIC PARTS

MONTAGE DER ELEKTRONIK

38) ASSEMBLY OF THE SPUR GEAR

MONTAGE DES HAUPTZAHNRADES

* Auf korrekten Sitz des Hauptzahnrades achten

M3x6mm Screw Rundkopfschraube

96T Spur Gear (48dp) 96Z Hauptzahnrad (48dp)

Antenna Pipe Antenne

Receiver Empfänger

540 Motor

Speed Controller Fahrtenregler

Double Side Tape Doppelseitiges Klebeband

M3x6mm Screw (Bag A) Rundkopfschraube (A)

* Not included with kit * Nicht im Bausatz enthalten

Receiver wire Empfängerkabel

*Fastener of the receiver wire from your Speed Controller

Guide the receiver wire behind the motor and assure it with a tape.

*Befestigung des Empfängerkabels von Ihrem Fahrtenregler

Führen Sie das Empfängerkabel hinter dem Motor entlang und befestigen es mit einem Klebeband.

Setup Guide - Robitronic Expert Touring Car V2 20

SPURBREITEN EINSTELLUNG

VORNE

HINTEN

VORDERE BODENFREIHEIT

HINTERE BODENFREIHEIT

Madenschraube zum Einstellen verwenden

VORDERE VORSPUR UND NACHSPUR EINSTELLUNG

HINTERE VORSPUR UND NACHSPUR EINSTELLUNG

VORDERE STURZ EINSTELLUNG

HINTERE STURZ EINSTELLUNG

Verändern Sie die Spur durch Einstellen der Spurstangen.

Vorspur: Kurveneingang weniger Lenkung, Kurvenausgang mehr Lenkung

Nachspur: Kurveneingang mehr Lenkung, Kurvenausgang weniger Lenkung

Vorspur

Nachspur

Vorspur

Nachspur

Verändern Sie die Spur durch Einstellen der 8mm Kugelköpfe.

Vorspur: Mehr Griff (Untersteuern)

Nachspur: Weniger Griff (Übersteuern)

Einstellung über hinteren Kugelkopf

VORNE

HINTEN

Sturzeinstellung über vorderen Kugelkopf

Sturzeinstellung über hintere Spurstange

21 Robitronic Expert Touring Car V2 - Setup Guide

64dp 28 29 30 31 32 33 34 35 36 37 38 124 7,04 6,80 6,57 6,36 6,16 5,97 5,80 5,63 5,48 5,33 5,19 126 7,16 6,91 6,68 6,46 6,26 6,07 5,89 5,72 5,57 5,41 5,27 128 7,27 7,02 6,78 6,57 6,36 6,17 5,99 5,81 5,65 5,50 5,36 130 7,38 7,13 6,89 6,67 6,46 6,26 6,08 5,91 5,74 5,59 5,44

48dp 20 21 22 23 24 25 26 27 28 29 30 94 7,47 7,12 6,79 6,50 6,23 5,98 5,75 5,54 5,34 5,15 4,98 96 7,63 7,27 6,94 6,64 6,36 6,11 5,87 5,65 5,45 5,26 5,09 98 7,79 7,42 7,08 6,77 6,49 6,23 5,99 5,77 5,57 5,37 5,19 100 7,95 7,57 7,23 6,91 6,63 6,36 6,12 5,89 5,68 5,48 5,30

DÄMPFERPOSITIONEN

VORNE

HINTEN

Hart

Weich

Weicher Härter

GEAR RATIO / ÜBERSETZUNG 1.59:1

HARDNESS OF SHOCK OIL / DÄMPFERÖL VISKOSITÄT

R/C TIPS

SHOCK ANGLE SETTING

Unterschiedliches Öl ändert die Straßenlage des Fahrzeuges.

Spare & Tuning Parts - Robitronic Expert Touring Car V2 22

ARTNR/NO. TUNINGTEILE TUNINGPARTS

A13T Tuningriemen Superflex Tuningbelt Superflex

A26 Power Roller Power Roller

HS12 Freilauf-Differential vorne (1) Alum. One-Way Unit (1 set)

HS12A Mitnehmer für Freilaufdiff. (2) Cap Joint for HS-12 (2)

IS05 Querlenker vorne unten , Hart (2) Front Lower Arms, hard (2)

IS06 Querlenker hinten unten , Hart (2) Rear Lower Arms, hard

RS702 Dämpferfedern Set Lang (8 Stk) Long Shock Spring Set (4 pairs)

ARTNR/NO. ERSATZTEILE SPAREPARTS

A01-V2 Alu Motorträger V2 ( 2 teilig ) Alum. Motor Mount V2 (2)

A02 Verbindungssteher für Motorträger oben V1&V2 (2) Alum. Post for Motor Mount V1&V2 (2)

A03 Hauptwellenhalter Carbon V1&V2 Graphite Plate for Mid-Drive V1&V2

A04-V2 Welle für Umlenkrolle Riemenspanner V2 Shaft for Guide Roller Tuning V2

A05 Umlenkrolle Delrin V1&V2 Delrin Guide Roller V1&V2

A06 O-Ring für Umlenkrolle (5) O-Ring for Guide Roller (5)

A07 Welle-Hauptzahnrad mit E-Clips V1&V2 Mid Drive Shaft with E-Clips V1&V2

A08 Riemenrad 22 Zähne mit 2x8mm Stift 22T Pulley with 2x8mm Pin

A09 Hauptzahnradadapter mit 1,5x9mm Stift V1&V2 Spur Gear Mount with 1.5x9mm Pin V1&V2

A10-V2 Carbon Chassis Bodenplatte V2 Graphite Chassis V2

A12-V2 Riemen-Kontroller komplett V2 Belt Controller Set V2

A13 Riemen S 3 M 666 Belt S 3 M 666

A14-V2 Stoßdämpferbrücke Vorne V2 Graphite Shock Stay Front V2

A15-V2 Stoßdämpferbrücke Hinten V2 Graphite Shock Stay Rear V2

A16-V2 Lenkstange V2 Graphite Steering Plate V2

A17-V2 Carbon Radioplatte V2 Graphite Upper Deck V2

A19-V2 Karosseriehalter Platte Vorne V2 Graphite Bods Post Plate Front V2

A21 Rammer vorne unten Front Bumper

A22 Formschaum - Bumper Sponge Bumper

A24 Akkuhalter - Steher (2) Battery Post (2)

A25 Akkuhalterung Carbon V1&V2 Graphite Battery Holder V1&V2

A30 Untere Schwingenhalterung Vorne V2 Lower Front Arm Bridge V2

A31 Obere Schwingenhalterung Vorne V2 Upper Front Arm Bridge V2

A32 Schwingenblock hintenV klein V2 (1) Rear Arm Mount Small V2 (1)

A33 Schwingenblock hintenH V2 Rear Arm Mount Large V2

A34 Ackermann Set für Lenkhebel V2 (2) Ackermann Set for Knuckle Arm V2 (2)

E07 P-3 O-Ringe für Stoßdämpfer (8) P-3 O-Ring (8)

E08 Volumen-Ausgleichkappen (4) Air Pressure Top (4)

E10 Stoßdämpfer-Plastikteile+Kugelpfannen für hi. Anlenkung (1 Set) Shock Plastic Parts (1 set)

E11 Diff-Scheiben (2) Differential Washer (2)

E12 1/8" Diff-Kugeln (8) 1/8" Diff. Ball (8)

E13 1/16" Diff-Kugeln u. Scheiben für Drucklager 1/16" Thrust Ball, w/Washer (8)

E17 Antriebsknochen hinten (2) Rear Drive Shaft (2)

E19-V2 Querlenkerstifte hinten unten V2 (2) Rear Arm Lower Shaft V2 (2)

E19A-V2 Querlenkerstifte vorne unten V2 (2) Front Arm Lower Shaft V2 (2)

E23-V2 Lagerbolzen-Lenkung V2 Steering Shaft V2

E36 4mm Kugelkopf (10) 4mm Ball & Socket (10)

E37 6mm Kugelkopf (6) 6mm Ball & Socket (6)

E38 6mm Kugelkopf (6) 6mm Ball (6)

E48 Diff-Riemenrad 35 Zähne (2) 35T Pully (2)

23 Robitronic Expert Touring Car V2 - Spare & Tuning Parts

ARTNR/NO. ERSATZTEILE SPAREPARTS

E56-V2 Lenkung Kunststoffteile V2 Servo Saver (Plastic Set) V2

E65 4mm Kugelpfannen (1 Set) 4mm Plastic Ball Joint (1set)

E72 Antenne (1) Antenna (1)

ES18 Delrin Diff-Mitnehmer ( L/R ) Delrin Cap Joint (2)

ES18A Diff.-Einstellmutter (1) Adjustment Nut (1)

ES18B Diff.-Einstellschraube (1) Adjustment Screw (1)

ES44-V2 Karosseriesteher V2 Body Post V2 (2)

ES45 1/10 Stoßdämpfer Einstellbar (2) 1/10 Shock Absorber, adjustable (2)

ES45E Rändelmutter für Stoßdämpfer (2) Adjustment for shock spring (2)

ES45G Stoßdämpfergehäuse (2) Shock Body (2)

ES45H P-12 O-Ringe für Rändelmutter (4) P-12 O-Ring (4)

H01 Stoßdämpferfedern (4) Shock Spring (4)

H02 Stoßdämpfer Kolbenstange (2) Shock Shaft (2)

H05-V2 Querlenker vorne oben & Getriebekasten V2 Front Arm Block (1 set)

H06-V2 Querlenker unten vorne/hinten V2 Lower Arms (F&R), Body Post (1 set)

H07-V2 Querlenkerstifte vorne oben V2 (2) Front Arm Upper Shaft V2 (2)

H09 Lenkhebel / Radträger vorne (2) Knuckle Arm (2)

H10 Radträger hinten L/R Rear Wheel Hub (2)

H11 Getriebebox hinten (1 Set) Rear Gear Box (1 set)

H11-V2 Getriebebox hinten V2 (1 Set) Rear Gear Box (1 set)

H112B 1mm Scheiben (8) 1mm Washer black (8)

H13 Antriebswelle hinten aussen (2) Rear Wheel Axle Shaft (2)

H14 Pivotball 8mm (4) 8mm Steering Ball (4)

H15 10mm Alu-Schraube für Pivotball (4) 10mm Alum. Set Screw (4)

H19 CVD - Antriebswellen vorne (2) CVD Universal Joint (2)

H280 6mm Alum.-Kugeln für Stoßdämpfer unten (4) Alum. 6mm Shock End (4)

Robitronic Electronic Ges.m.b.H.

Guntherstrasse 11 *A-1150 Vienna *Austria

Tel.: +43-1-982 09 20 *Fax: +43-1-982 09 21

Homepage: http://www.robitronic.com/

Robitronic ETC V2 Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
