Robitronic Avid Instruction Manual

1/10 electric touring car

28103-001

Instruction Manual

RA1910/3
Hex wrench
Inbusschlüssel-Set

1.5mm
2mm

2.5mm
3mm

RA1910/4
Cross wrench
Steckschlüssel

RA1910/5
Turnbuckle Tool
Spurtstangen-Schlüssel

RA1910/1
Differential Grease
Differential-Fett

RA1910/2
Trust-Bearing Grease
Drucklager-Fett

Double-sided tape
Doppelseitiges Klebeband

Electric Motor
Elektromotor

Speed Controller
Fahrtenregler

Receiver (small)
Empfänger (klein)

Steering Servo
Lenkservo

Tires & Inserts
Reifen & Einlagen

Pinion Gear 48dp
Ritzel 48dp

190mm Bodyshell
190mm Karosserie

Transmitter
Sender

Stick Type
Steuerknüppel-Typ

Wheel & Trigger Type
Pistolen-Griff Typ

6-cell battery Pack
6-zelliger Akku-Pack

Side cutter
Seitenschneider

Modeling knife
Bastelmesser

Curved scissors
Schere

Long nose pliers
Flachzange

Instant cement
Sekundenkleber

Shock oil
Dämpferöl

01

Tools and Accesoires Werkzeug und Zubehör

TOOLS REQUIRED BENÖTIGTES WERKZEUG

EQUIPMENT INCLUDED ENTHALTENES WERKZEUG

EQUIPMENT REQUIRED BENÖTIGTES ZUBEHÖR

BAG P

<L>

<L>

<R>

<R>

RA0089/1 X4
A-Arm-shaft long
Querlenkerstift lang

RA0078 X1
Suspension mount, RR 2.5° toe-in
Querlenkerbefestigung, RR 2,5° Vorspur

RA0113 X2
Suspension mount, FF, FR and RR, 3° toe-in
Querlenkerbefestigung, FF, FR und RR, 3° Vorspur

RA0075 X2
Suspension mount RF
Querlenkerbefestigung RF

RA0080 X2
Rollcenter-plate 1.5mm
Rollcenter-Platte 1,5mm

RA2036 X10
M3X8mm F/H screw
M3x8mm Senkkopfschraube

RA0082 X2
Rollcenter-washer FR 1.5mm
Rollcenter-Scheibe FR 1,5mm

RA0084 X2
Rollcenter-plate RF 1.5mm
Rollcenter-Platte RF 1,5mm

RA0500/4 X8
Ball end for lower arm shaft
Kugelkopf für Aufhängungsarm

RA0095 X8
Ball end with socket M3x5mm
Kugelkopf M3x5mm

RA0092 X8
Washer 2mm
Unterlegscheibe 2mm

RA0215 X8
C-Clip 3mm
Sicherungsscheibe 3mm

Set screw M4x8mm
Madenschraube M4x8mm

RA0089/2 X2
Lower arm-shaft, short, front
Querlenkerstift, kurz, vorne

RA0089/3 X2
Lower arm-shaft, short, rear
Querlenkerstift, kurz, hinten

RA0089/1

RA0092

RA0092

RA0900/1

RA0095

RA0095

RA0092

RA0095

RA0095

RA0500/4

RA0089/1

RA0900/2

RA0092

RA0500/4

RA0500/4

RA0500/4

RA1800/1

RA0215

RA0215

RA0089/2

RA0108

RA1800/2

RA0078

RA0084

RA0082

RA0080

RA2036

RA2036

RA2036

RA0075

RA0080

RA0001

RA0223

RA0215

RA0215

RA0089/3

RA0108

RA0062

RA0113

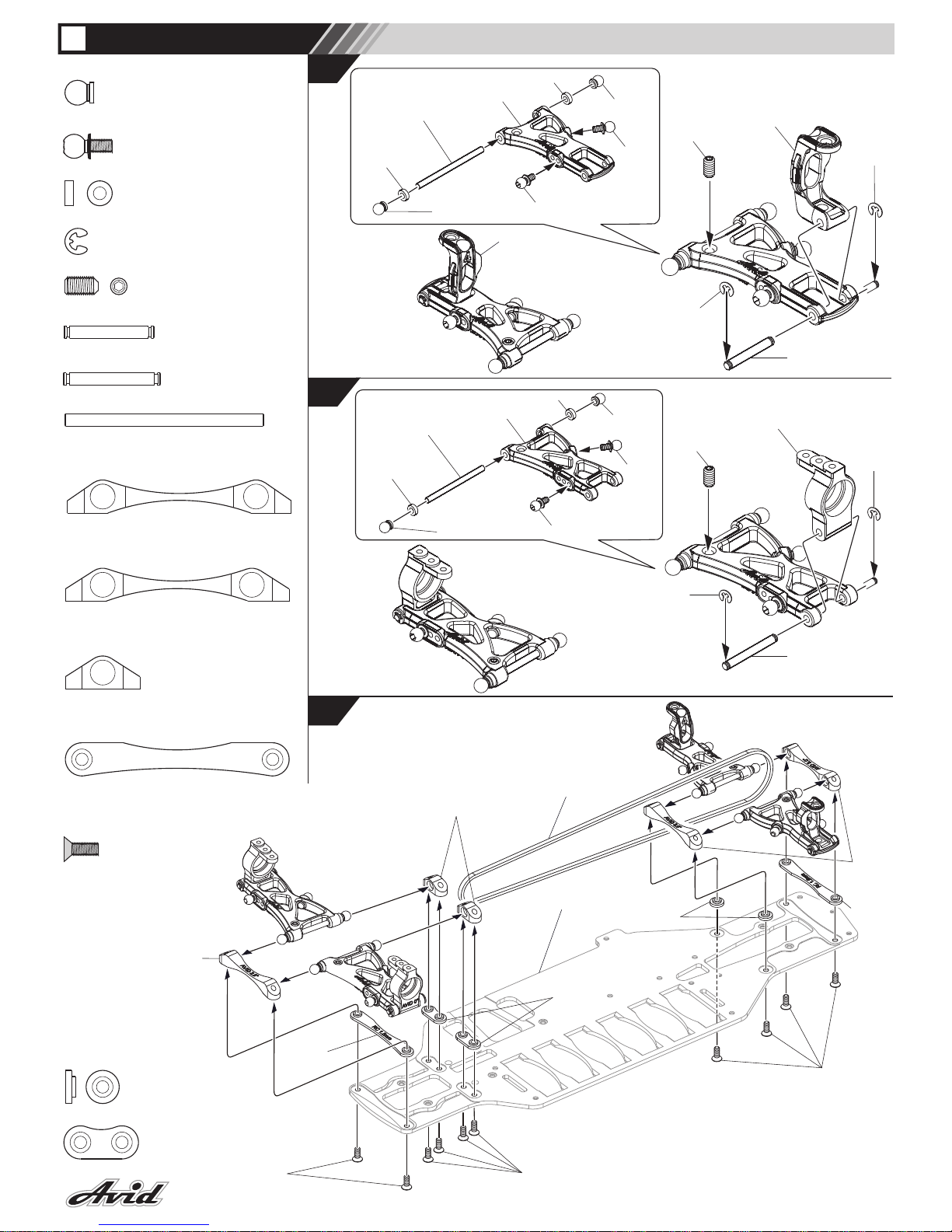

1

Suspension arms

BAG A,B,C

1

2

3

3

02

RA2036

OK!NO!

! !

RA0035

RA0095

RA0095

RA0092

RA0033

RA0043

RA0036

RA0044

RA0033

RA2036

RA2036

RA0044

RA0036

RA0095

RA0043

RA0031/2

RA0031/1

RA0095 X3
Ball end with socket M3x5mm
Kugelkopf M3x5mm

RA0092 X1
Washer 2mm
Unterlegscheibe 2mm

RA0036 X2
Washer for steering plate
Unterlegscheibe für Lenkplatte

RA0043 X4
Ball bearing for steering arms 8x4x2.5mm
Kugellager für Lenkarme 8x4x2,5mm

RA0044 X2
Ball Bearing for steering plate 7x3x2.5mm
Kugellager für Lenkplatte 7x3x2,5mm

RA0033 X2
Axle for steering arm
Lenkarm-Achse

RA2036 X4
M3X8mm F/H screw
M3x8mm Senkkopfschraube

2

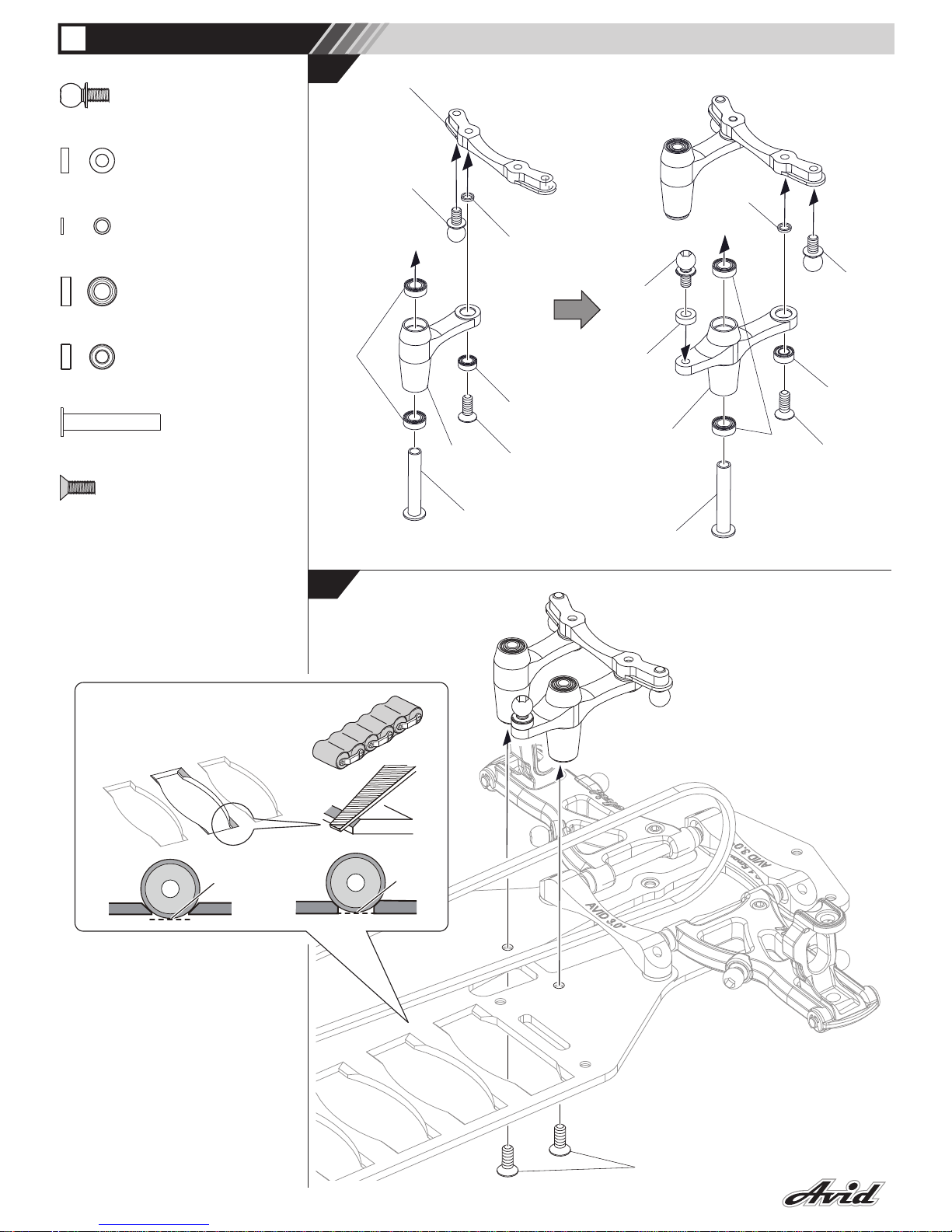

Steering arms

BAG D

4

5

03

*Lightly file the edges of the battery slots to protect the cells.
*Schrägen anfeilen, um Akku vor Beschädigung zu schützen.

RA0253 X2
One-way-outdrive
Freilauf-Ausgang

RA0263 X2
Foam insert for one-way-outdrive
Schaumstoff-Einsatz für Freilauf-Ausgang

Sponge (Come from RA0042)

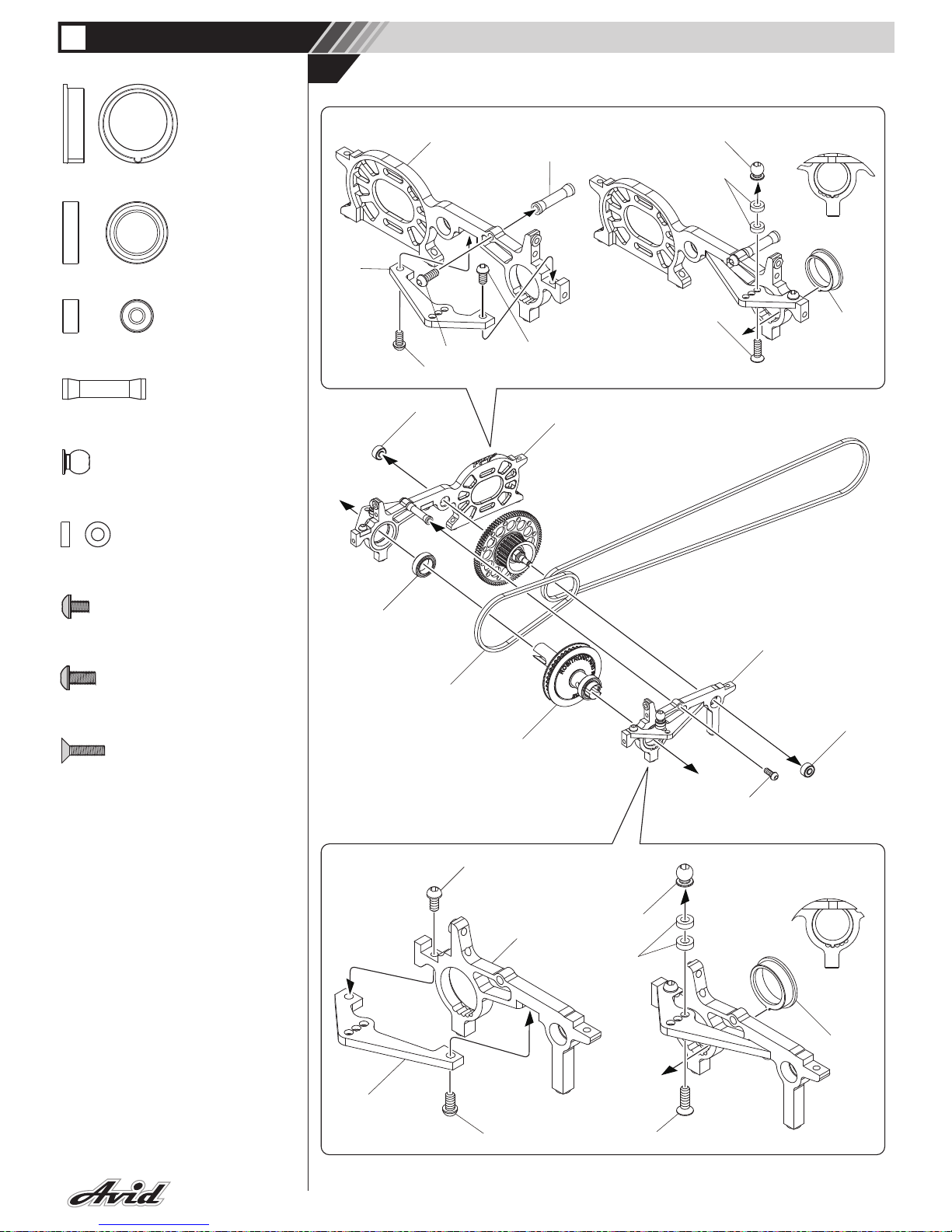

RA0700/5 X2
Excenter for gearplates
Exczenter für Getriebe

RA0225 X2
Ball bearing 15x10x4mm
Kugellager 15x10x4mm

RA2036 X2
M3x8mm F/H screw
M3x8mm Senkkopfschraube

RA0700/5

RA0253

RA0038

RA1300/1

RA1400

RA0253

Sponge

RA0700/5

RA0018

RA0225

RA0225

RA0019

Sponge

Sponge

*Note position of
Excenter.
*Position der Ex­ zenter beachten.

*Cut by Modeling knife.
*Mit dem Bastelmesser trennen.

RA2036

RA0042 (From BAG P)

3

One-Way

BAG E

6

7

04

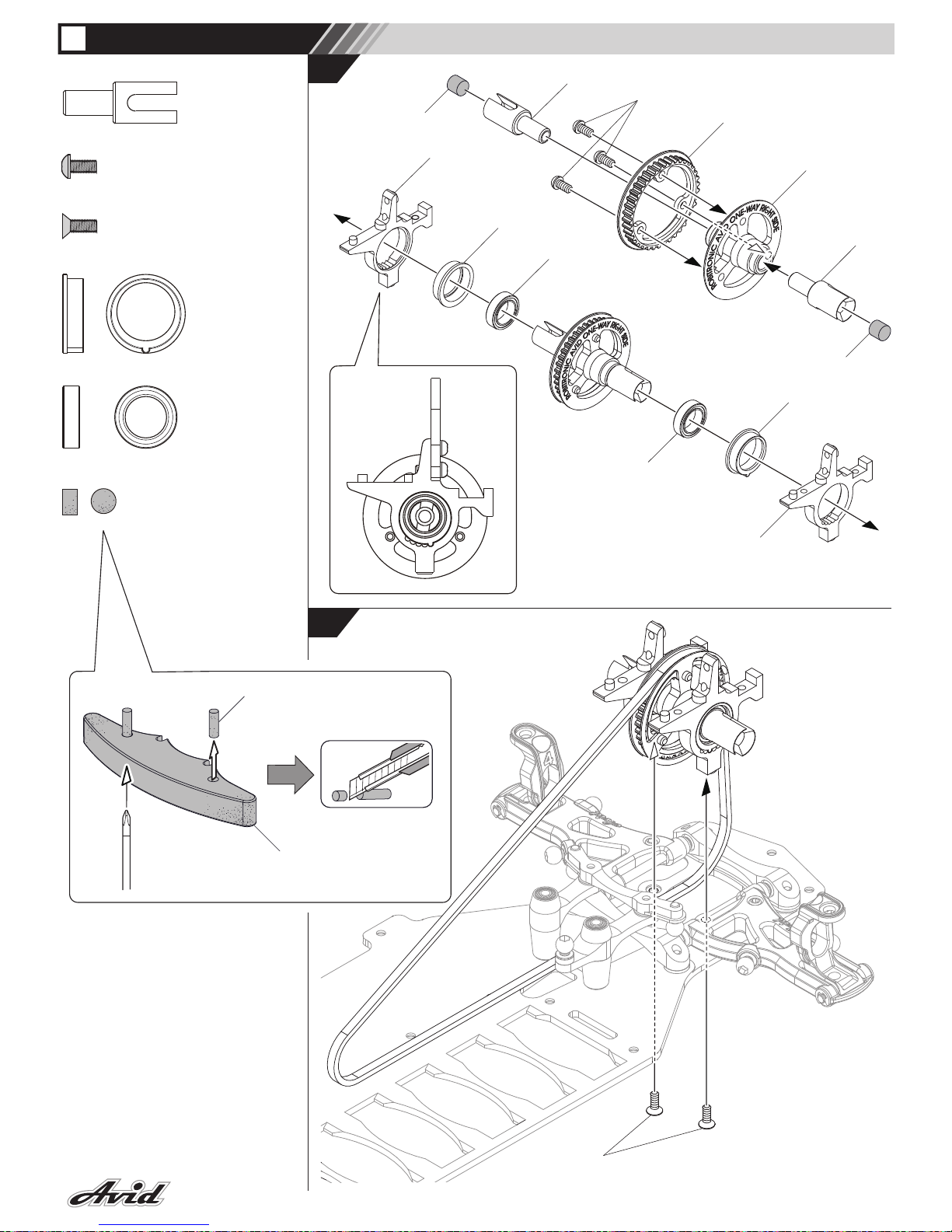

5

Mid-Drive

BAG G

RA0500/3
Lock bushing for diff-srew
Differential-Schraubensicherung

RA0270/1
Diff-outdrive right
Differential-Ausgang rechts

RA0270/2
Diff-outdrive left
Differential-Ausgang links

RA0274 X2
Diff-washer
Differential-Scheibe

RA0279 X2
Diff ball bearing 8x5x3mm
Differential-Kugellager 8x5x3mm

RA0277/1
C-clip for Differential
Sicherungsring für Differential

RA0277/3
Differential trust bearing
Differential-Drucklager

RA0277/4 X4
Cup spring
Tellerfeder

RA0277/2
M3x20mm socket head screw
M3x20mm Zylinderkopfschraube

RA0275 X10
Diff-ball, ceramic
Keramik Differential-Kugel

RA0209
Mid driveshaft
Mittelantriebs-Achse

RA1300/2
Belt pulley middle
Mittleres Riemenrad

RA0210
Spur gear adapter
Zahnrad-Adapter

RA0216
Lock nut M4
M4 Stopmutter

RA0270/2

RA0277/2

RA0277/3

RA0270/2

RA0277/4

RA0277/1

RA0274

RA1300/3

RA0274

RA0279

RA1300/4

RA0270/1

RW48L90

RA0209

RA0210

RA1300/2

RA0216

RA1300/4

RA0275

*instant cement
*Sekundenkleber

*Note direction of cup springs
*Einbaurichtung der Tellerfedern
beachten

*Diff grease (white)
*Diff Fett (weiß)

*Trust bearing grease (black)
*Drucklager Fett (schwarz)

RA0500/3

*Press lock bushing complete
into Diff-outdrive
*Buchse vollständig in Diff­ Ausgang einpressen

RA1300/3

*Note direction.
*Einbaurichtung beachten.

*Note direction of cup springs
*Einbaurichtung der Tellerfedern
beachten

4

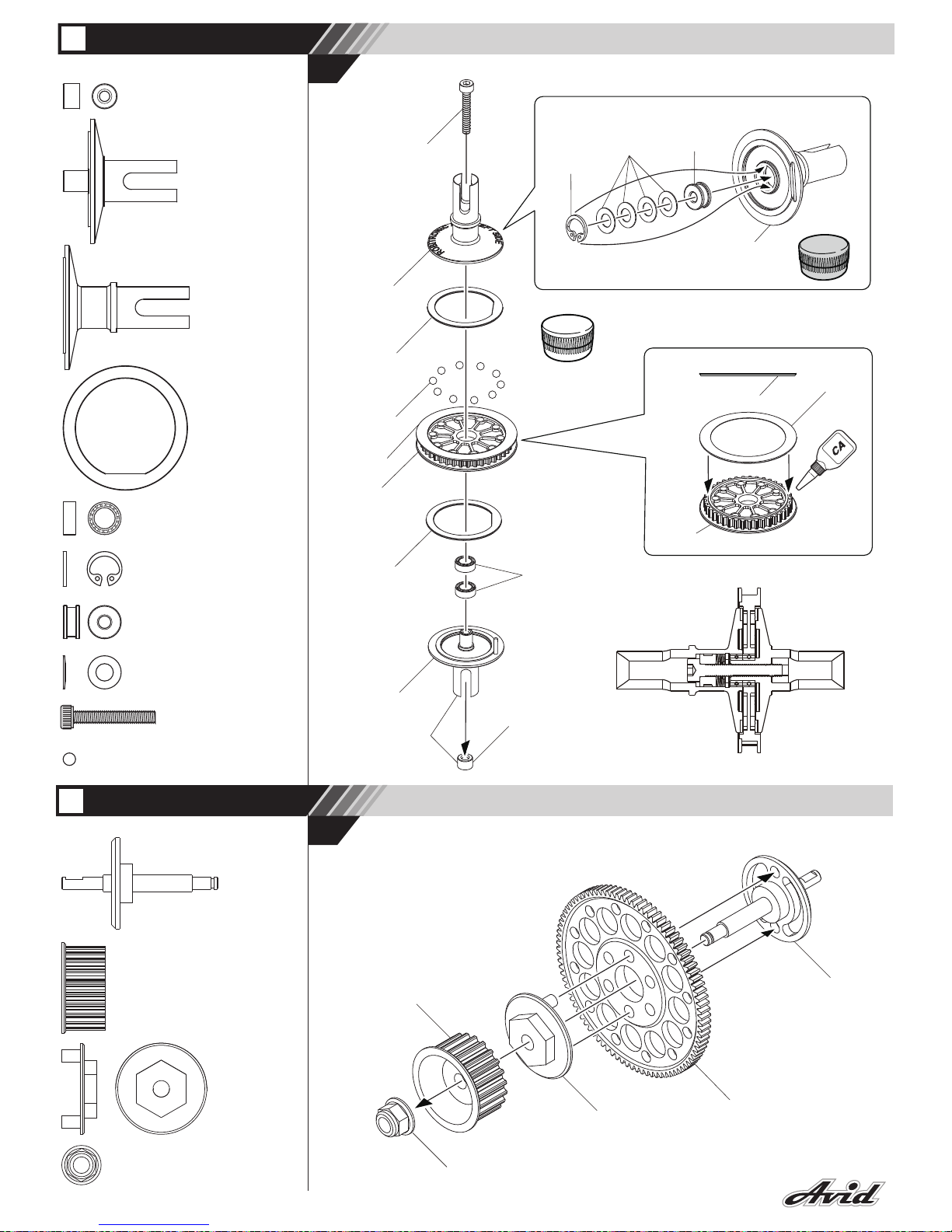

Differential

BAG F

8

9

05

RA0700/5 X2
Excenter for gearplates
Exzenter für Getriebe

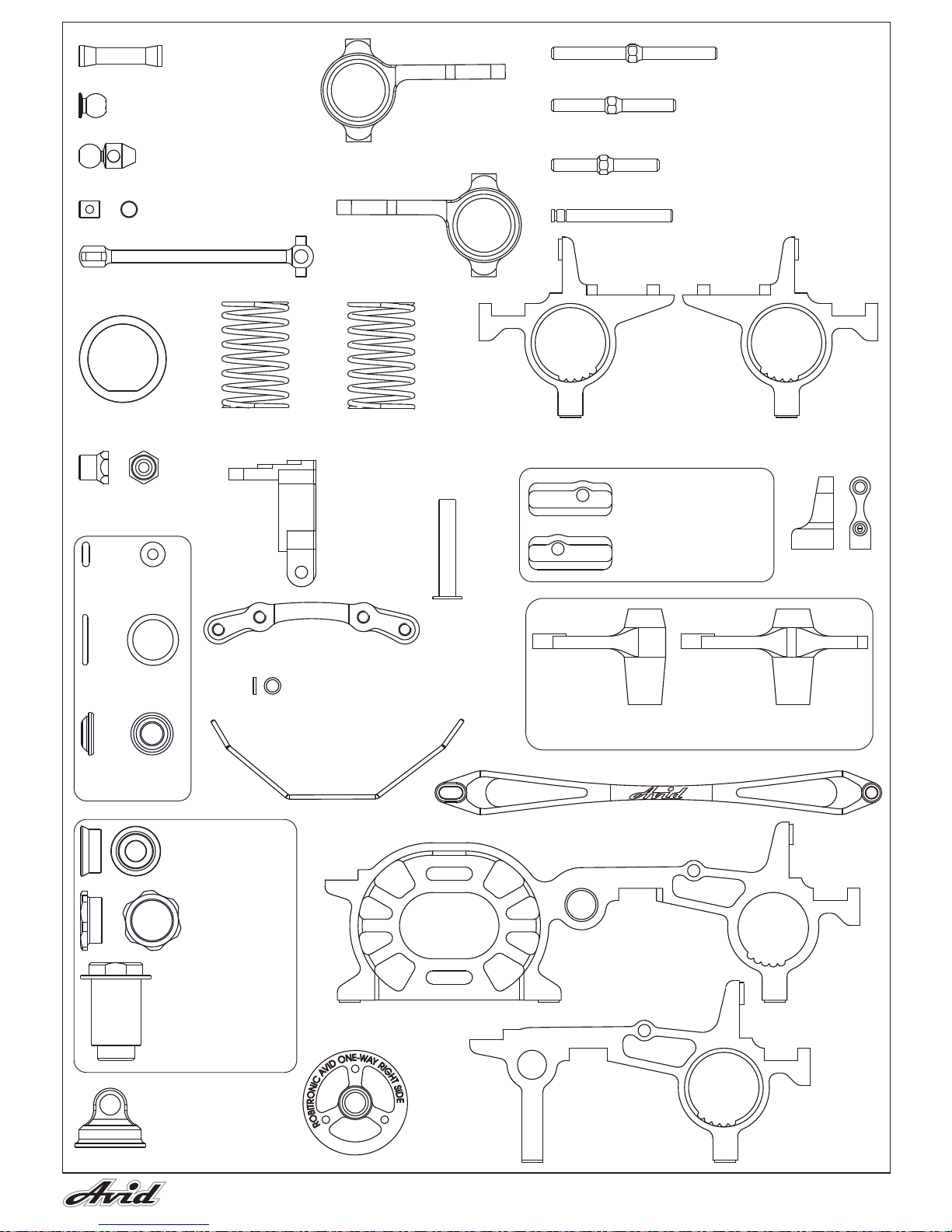

RA0037
Gear stiffener
Getriebeversteifung

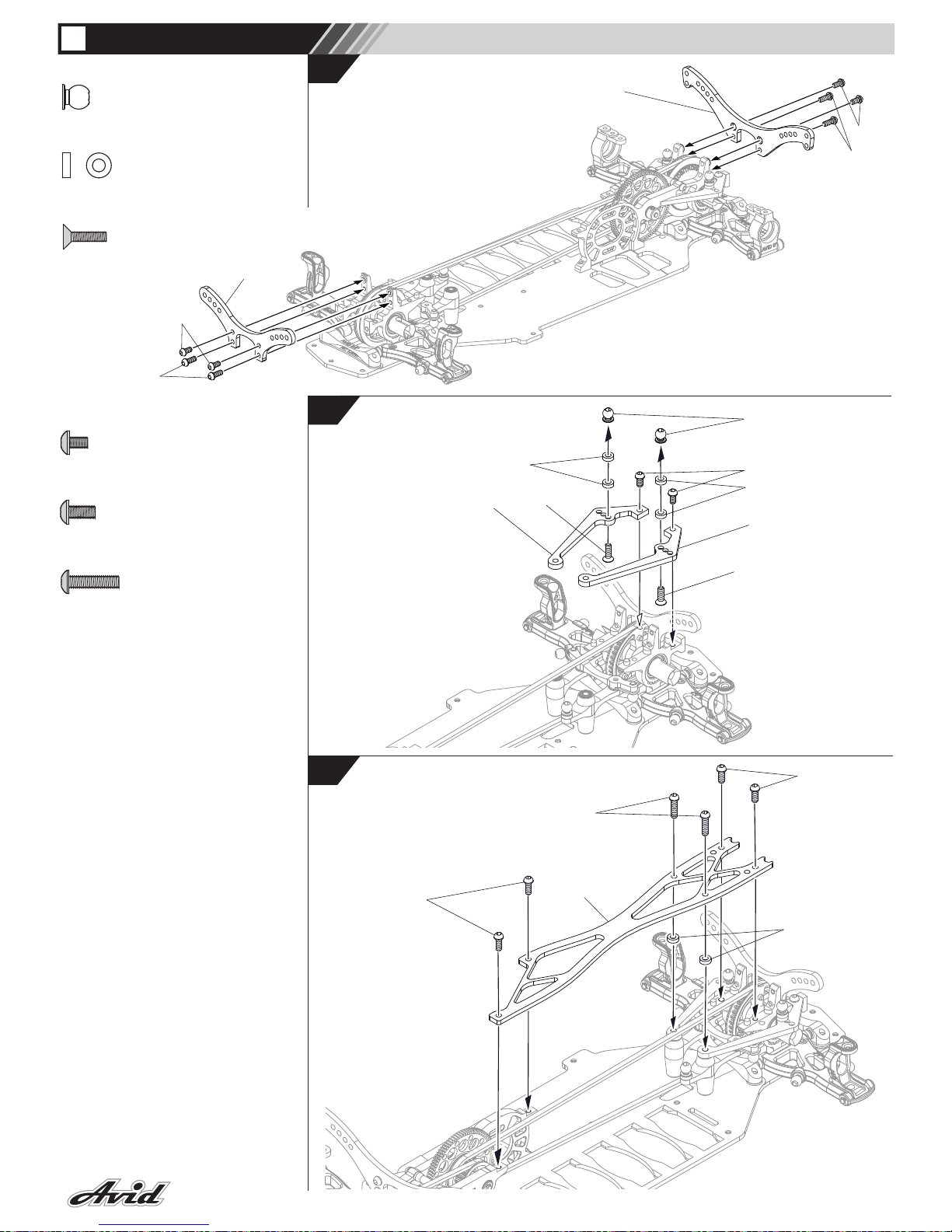

RA0094 X2
Ball end with internal thread M3
Kugelkopf mit M3 Innengewinde

RA0092 X4
Washer 2mm
Unterlegscheibe 2mm

RA0038 X2
M3x6mm Screw
M3x6mm Rundkopfschraube

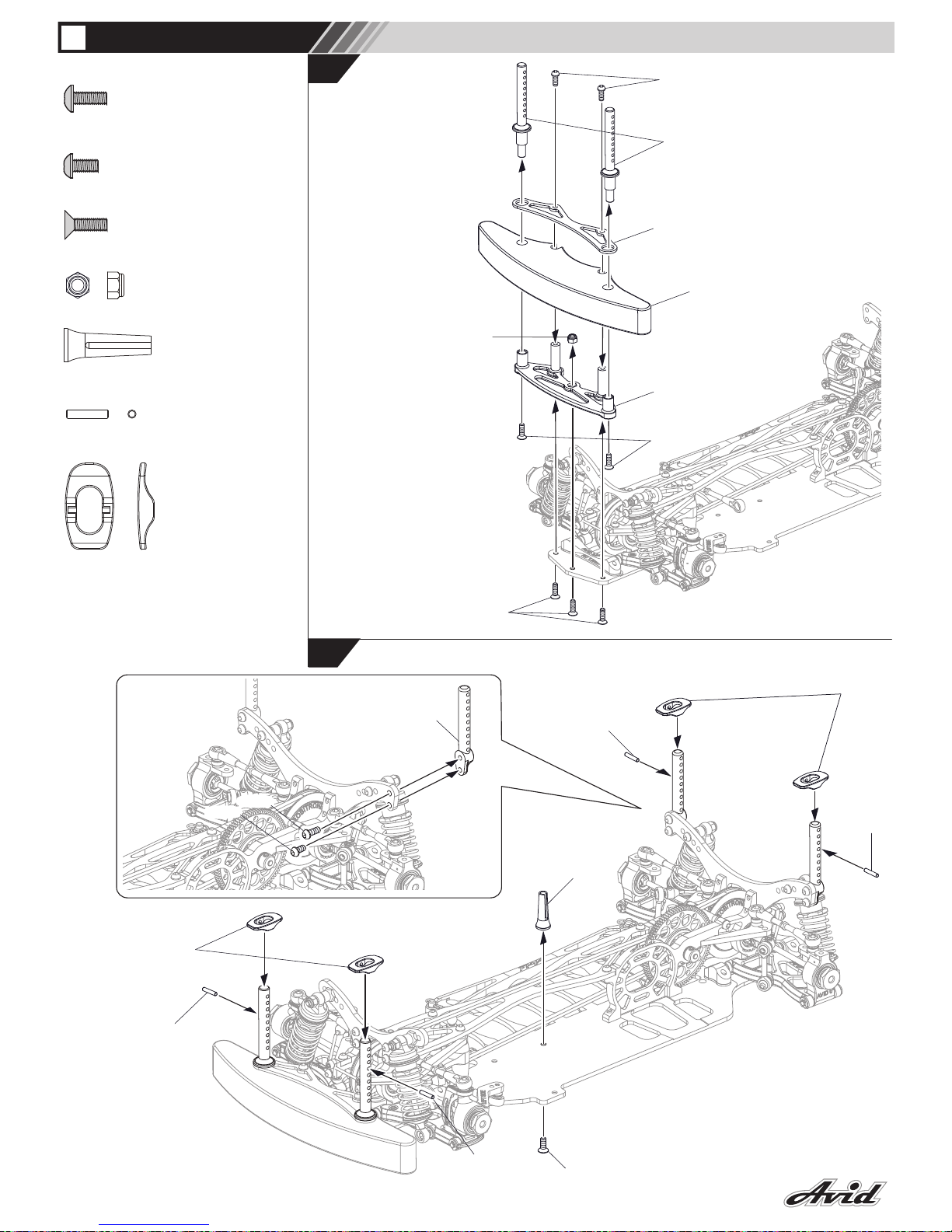

RA2076 X4
M3x8mm Screw
M3x8mm Rundkopfschraube

RA0049 X2
M3x10mm F/H screw
M3x10mm Senkkopfschraube

RA0225 X2
Ball bearing 15x10x4mm
Kugellager 15x10x4mm

RA0214 X2
Ball bearing 8x3x4mm
Kugellager 8x3x4mm

RA0214

RA0214

RA0037

RA0021

RA2076

RA2076

RA0011

RA0094

RA0049

RA0700/5

RA0092

RA0225

RA0700/5

RA0038

RA2076

RA0010

RA0020

RA0094

RA0092

RA0225

RA0049

RA0038

RA2076

RA0224

RA0020

RA0021

*Note position of excenter.
*Position des Exzenters beachten.

*Note position of excenter.
*Position des Exzenters beachten.

10

06

6

Gear rear

BAG H

RA2036 X5
M3x8mm F/H screw
M3x8mm Senkkopfschraube

RA0211
End piece for mid driveshaft
Stellring für Mittelantriebs-Achse

RA0106
Set screw M3x3mm
M3x3mm Madenschraube

RA0215
C-Clip 3mm
Sicherungsscheibe 3mm

RA0215

RA0106

RA0211

RA2036

RA2036

6

Gear rear

BAG H

11

12

13

07

RA0094 X2
Ball end with internal thread M3
Kugelkopf mit M3 Innengewinde

RA0092 X6
Washer 2mm
Unterlegscheibe 2mm

RA0049 X2
M3x10mm F/H screw
M3x10mm Senkkopfschraube

RA0038 X4
M3x6mm Screw
M3x6mm Rundkopfschraube

RA2076 X10
M3x8mm Screw
M3x8mm Rundkopfschraube

RA0048 X2
M3x12mm Screw
M3x12mm Rundkopfschraube

RA2076

RA2076
RA0092

RA0008

RA0049

RA0094

RA0092

RA0049

RA0009

RA2076

RA2076

RA2076

RA0092

RA0048

RA0038

RA0038

RA0004

RA0007

RA0006

7

Chassis

BAG I

14

15

16

08

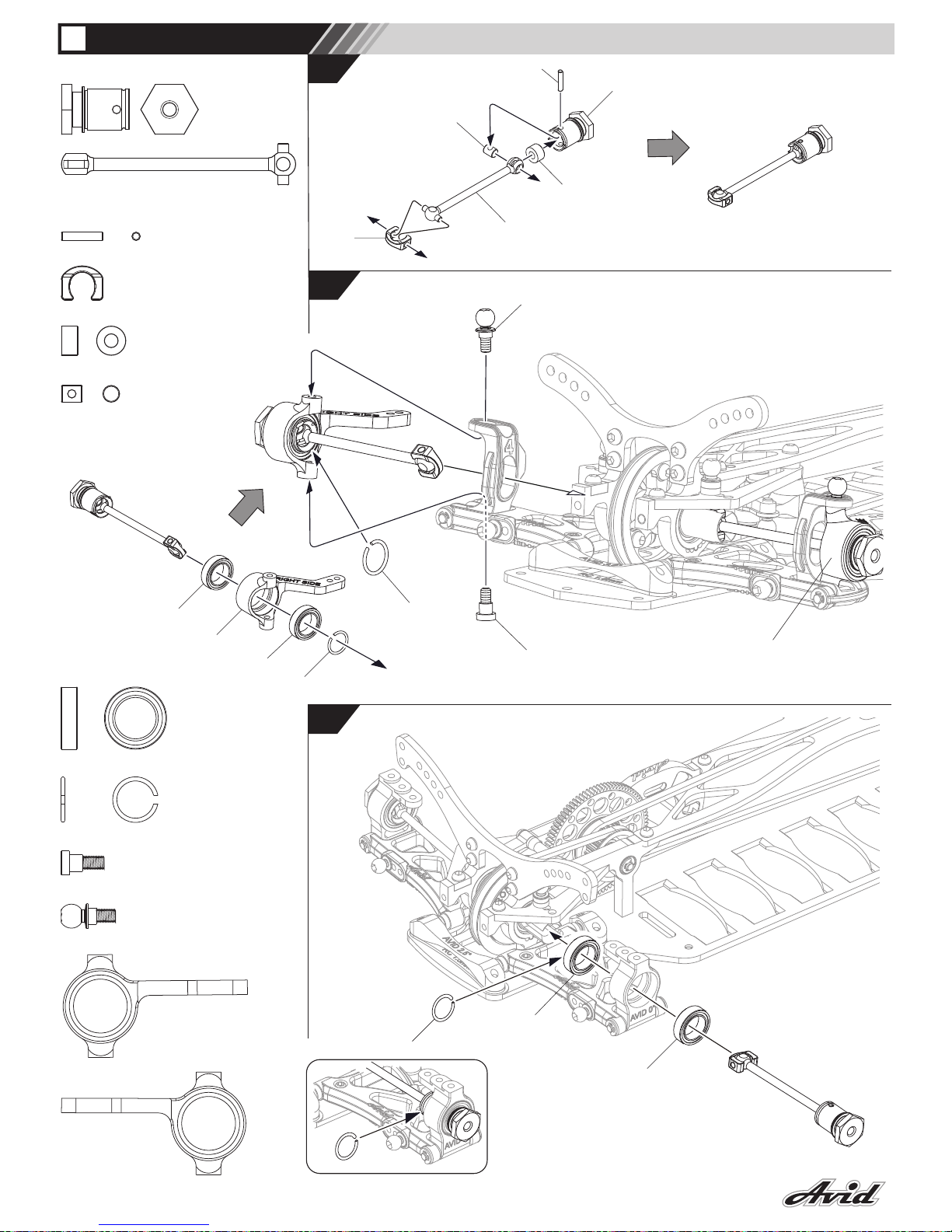

RA0202 X4
Driveshaft
Antriebskardan

RA0201 X4
Wheel axle
Radachse

RA0017 X4
Pin 2x10mm
Stift 2x10mm

RA1200 X4
Blade
Blade

RA0227 X4
Bushing for driveshaft-pin
Buchse für Antriebskardan

RA0225 X8
Ball bearing 15x10x4mm
Kugellager 15x10x4mm

RA0226 X4
Snap-ring for wheel axles
Sprengring für Radachse

RA0109/1 X2
Lower kingpin
Unterer Kingpin

RA0109/2 X2
Upper kingpin ballend
Oberer Kingpin-Kugelkopf

RA0061
Front knuckle arm left
Achsschenkel vorne links

RA0060
Front knuckle arm right
Achsschenkel vorne rechts

RA0500/2 X4
Lock bushing
Radachsen-Schraubensicherung

RA0201

RA0017

RA0227

RA0500/2

RA0202

RA1200

RA0109/2

RA0225

RA0060

RA0225

RA0225

RA0225

RA0226

RA0109/1

RA0226

*Press Lock bushing complete in
wheel axle
*Sicherungsbuchse vollständig in
Radachse pressen

RA0061

RA0226

8

BAG J & K

17

18

19

09

Axle & Driveshaft

25.5mm

18.8mm

9.7mm

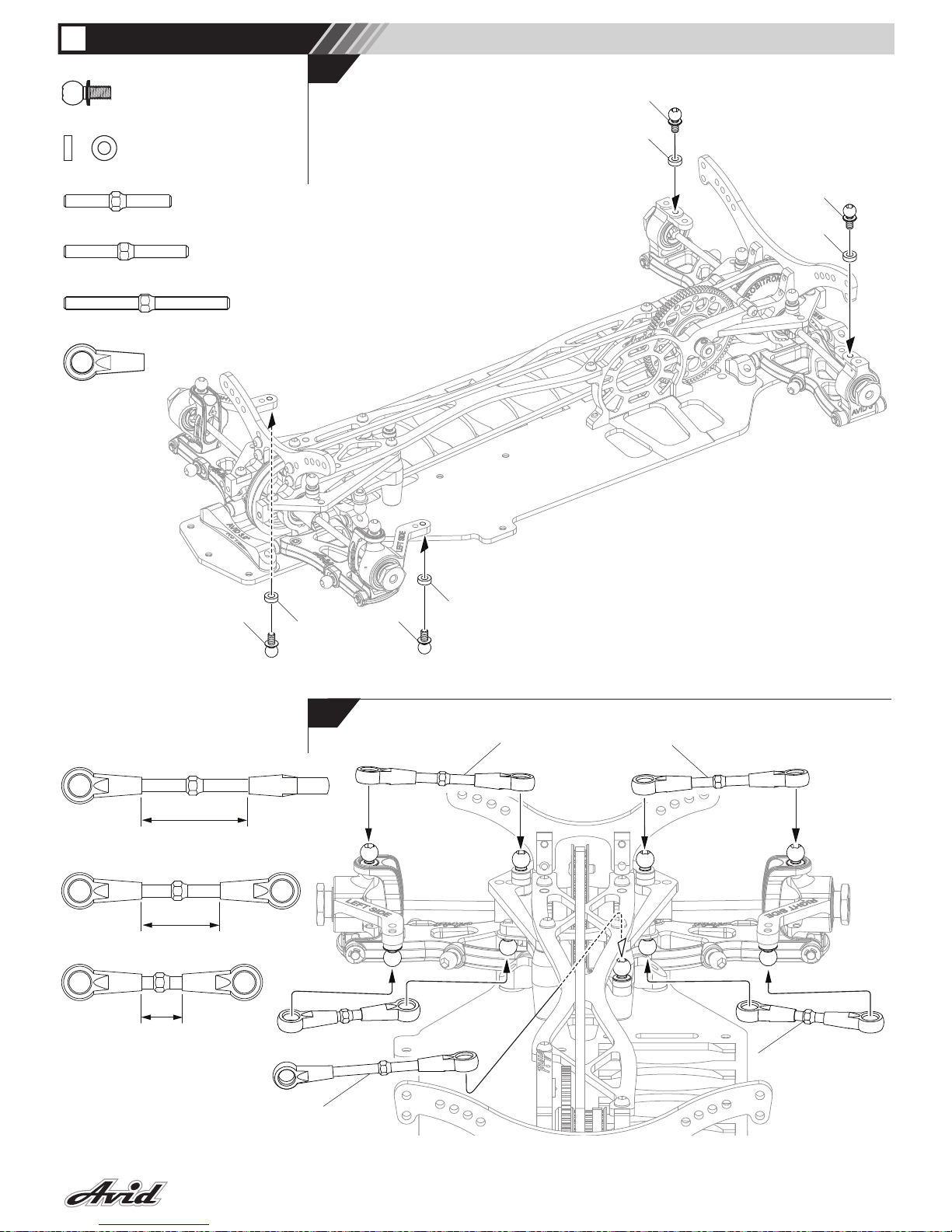

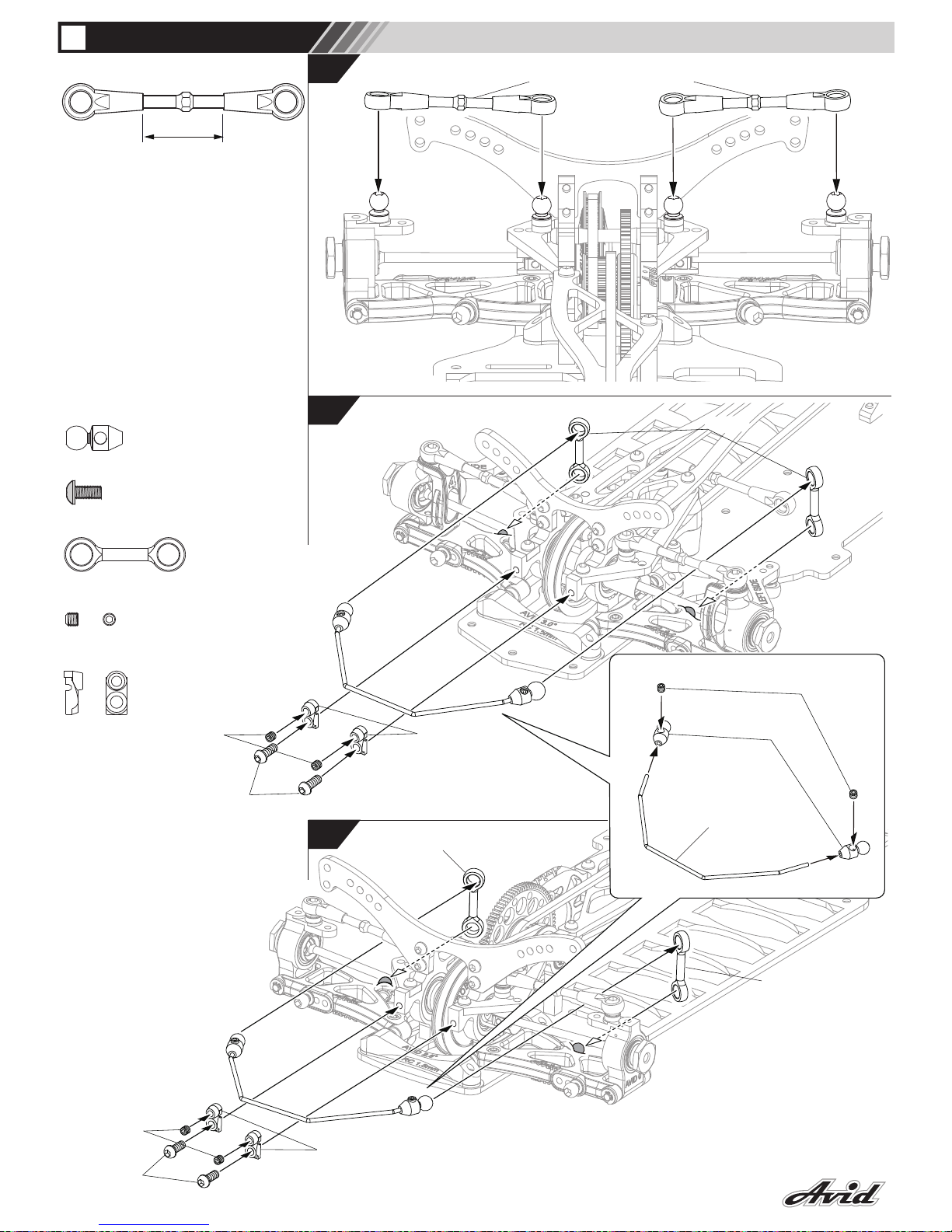

RA0600/2 X14
Ball end
Kugelkopf

RA0092 X4
Washer 2mm
Unterlegscheibe 2mm

RA1002 X2
Tie rod for steering 26mm
Spurstange für Lenkung 26mm

RA1003 X4
Tie rod for suspension 30mm
Spurstange für Aufhängung 30mm

RA1001
Tie rod for servo 40mm
Spurstange für Lenkservo 40mm

RA0095 X4
Ball end with socket M3x5mm
Kugelkopf M3x5mm

Servo rod (RA1001)
Spurstange für Lenkservo (RA1001)

Front suspension rod (RA1003) X2
Spurstange für vordere Aufhängung (RA1003)

Steering rod (RA1002) X2
Spurstange für Lenkung (RA1002)

RA0095

RA0095

RA0095

RA0092

RA0092

RA0095

RA0092

RA0092

Front suspension rod (RA1003)
Spurstange vordere Aufhängung (RA1003)

Steering rod (RA1002)
Spurstange Lenkung (RA1002)

Servo rod (RA1001)
Spurstange Lenkservo (RA1001)

9

Ball ends

BAG L

20

21

10

19.5mm

RA2076 X4
M3x8mm Screw
M3x8mm Rundkopfschraube

RA0026 X4
Ball end anti rollbar
Kugelkopf für Stabilisator

RA0600/1 X4
Anti rollbar rod
Stabilisator-Spurstange

RA0106 X8
Set screw M3x3mm
M3x3mm Madenschraube

RA0500/1 X4
Anti rollbar fastening
Stabilisator-Befestigung

Rear suspension rod (RA1003) X2
Spurstange für hintere Aufhängung

RA0106

RA0600/1

RA0500/1

RA2076

RA0026

RA0106

RA2076

RA0106

RA0500/1

RA0600/1

RA0600/1

RA0025

Rear suspension rod (RA1003)
Spurstang hintere Aufhängung (RA1003)

22

23

24

11

9

Ball ends

BAG L

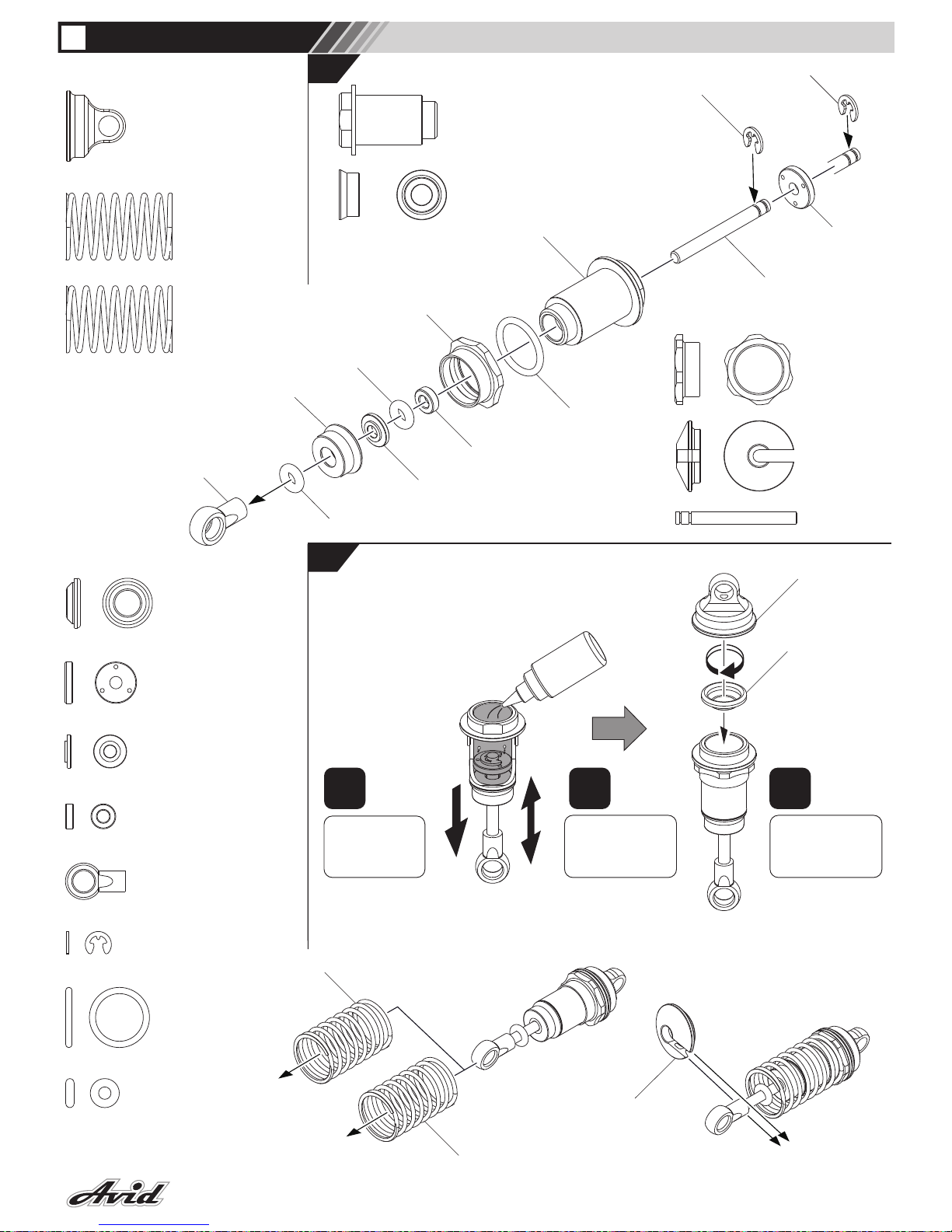

SHOCK

OIL

STEP

1

STEP

2

STEP

3

RA0152/2 X4
Shock body
Stoßdämpfergehäuse

RA0152/3 X4
Lower shock cap
Untere Stoßdämpferkappe

RA0152/4 X4
Adjust nut
Einstellmutter

RA1100/3 X4
Spring holder
Federteller

RA0158 X4
Shock shaft
Kolbenstange

RA0166 X2
Shock spring (gray)
Stoßdämpfer-Feder grau

RA0165 X2
Shock spring (white)
Stoßdämpfer-Feder weiß

RA0156/3 X4
Diaphragm
Volumenausgleich

RA1100/5 X4
Piston 3-holes
Kolbenplatte 3-Loch

RA1100/2 X4
End washer for seal
Abschluß-Scheibe für Dichtung

RA1100/1 X4
Washer for o-ring
Scheibe für O-Ring

RA0600/3 X4
Lower ball end for shock
Unterer Kugelkopf für Stoßdämpfer

RA0215 X8
C-clip 3mm
Sicherungsscheibe 3mm

RA0156/2 X4
O-ring adjust nut
O-Ring für Einstellmutter

RA0156/1 X8
O-ring
O-Ring

RA0153 X4
Upper shock cap
Obere Stoßdämpferkappe

RA0152/4

RA0156/2

RA0152/2

RA0158

RA1100/5

RA0215

RA0215

RA0156/1

RA1100/1

RA1100/2

RA0152/3

RA0156/1

RA0600/3

RA1100/3

RA0156/3

(Not Include)

RA0153

RA0166 (gray) for front

RA0165 (white) for rear

*Pull down the piston
*Kolbenstange herunter
ziehen

*Move shaft up and down
to remove bubbles.
*Kolbenstange auf und ab
bewegen, um Luftblasen zu
entfernen.

*Check if piston moves
smoothly.
*Prüfen Sie Kolbenstange
auf gleichmäßige Leichtgän­gigkeit.

25

26

12

10

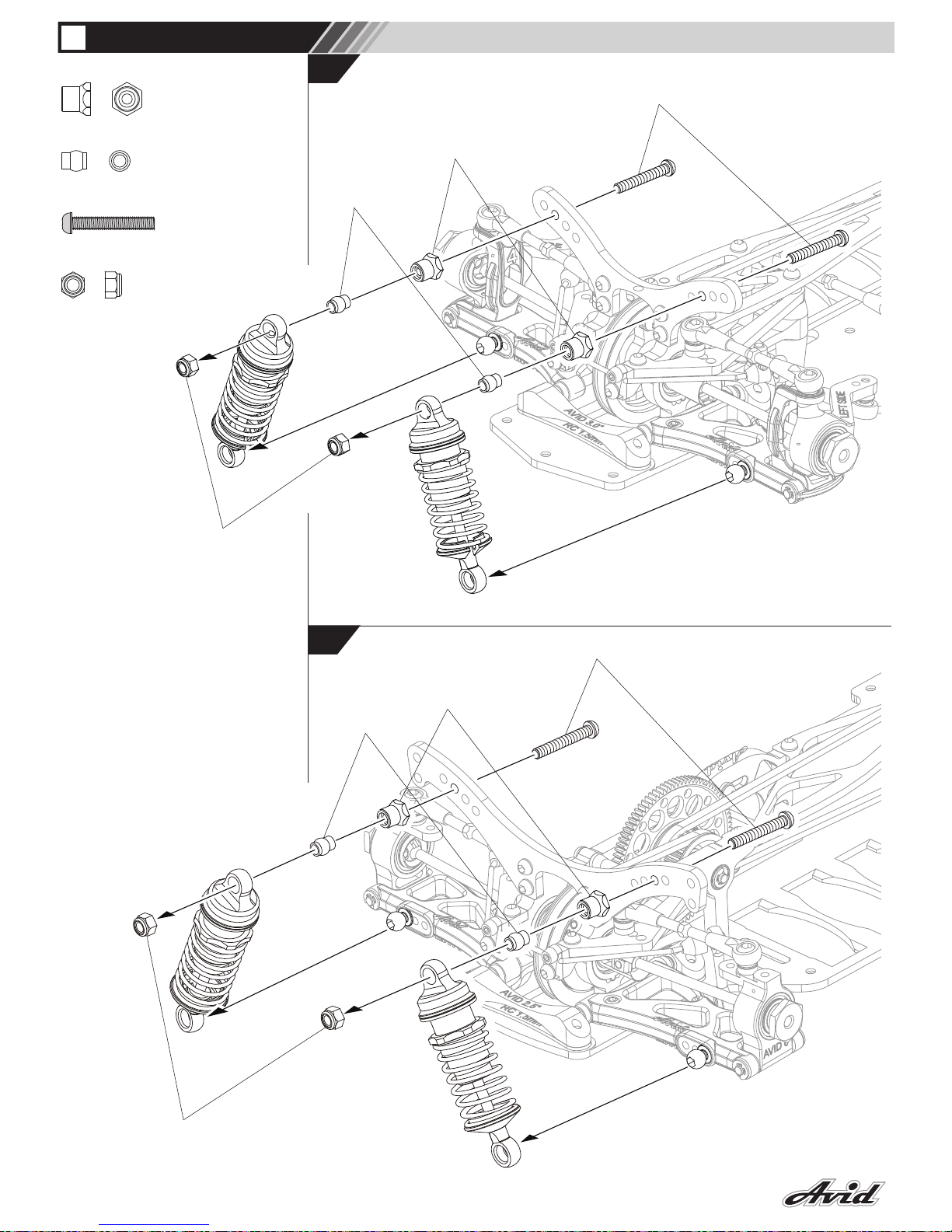

Shock

BAG M

RA0150 X4
Upper Socket for shock mounting
Obere Stoßdämpferbefestigung

RA0500/5 X4
Upper ball for shock monting
Oberer Kugelkopf für Stoßdämpfer

RA0171 X4
Lock nut M3
M3 Stopmutter

RA0110 X4
M3x20mm Screw
M3x20mm Rundkopfschraube

RA0110

RA0150

RA0150

RA0500/5

RA0171

RA0500/5

RA0110

RA0171

27

28

13

10

Shock

BAG M

RA0700/2
Battery positioner front
Akkuhalterung vorne

RA0700/3
Battery positioner rear
Akkuhalterung hinten

RA0100/1
Insert for battery positioner front
Einsatz für Akkuhalterung vorne

RA0700/4 X2
Battery post
Akku-Steher

RA0100/2
Insert for battery positioner rear
Einsatz für Akkuhalterung hinten

RA2036 X4
M3x8mm F/H screw
M3x8mm Senkkopfschraube

RA0360 X2
Snap pin small for battery
Karosserieklammer für Akkuhalterung

RA0049 X2
M3x10mm F/H screw
M3x10mm Senkkopfschraube

RA2036

RA0700/2

RA0049

RA0700/3

RA0049

RA0700/2

RA0360

RA0100/1

RA0700/4

RA0700/3

RA0100/2

RA0700/4

RA0360

RA2036

RA2036

RA0103

*Battery mounting with Battery holder plate.
*Akku-Befestigung mit Akkuplatte.

*Battery mounting with tape.
*Akku-Befestigung mit Gewebeklebeband.

29

30

14

11

Battery mount

BAG N

RA2076 X4
M3x8mm Screw
M3x8mm Rundkopfschraube

RA0038 X2
M3x6mm Screw
M3x6mm Rundkopfschraube

RA2036 X6
M3x8mm F/H screw
M3x8mm Senkkopfschraube

RA0171
Lock nut M3
M3 Stopmutter

RA0700/1
Antenna holder
Antennenhalterung

RA0017 X4
Pin 2x10mm
Stift 2x10mm

RA0400/4 X4
Body fastening plate
Karosserieplatte

RA2076

RA0400/2

RA0012

RA0042

RA0171

RA0400/1

RA2036

RA2036

RA0400/3

RA2076

RA0400/4

RA0400/4

RA0017

RA0017

RA0700/1

RA0017

RA0017

RA2036

RA0038

33

32

15

12

Final

BAG O

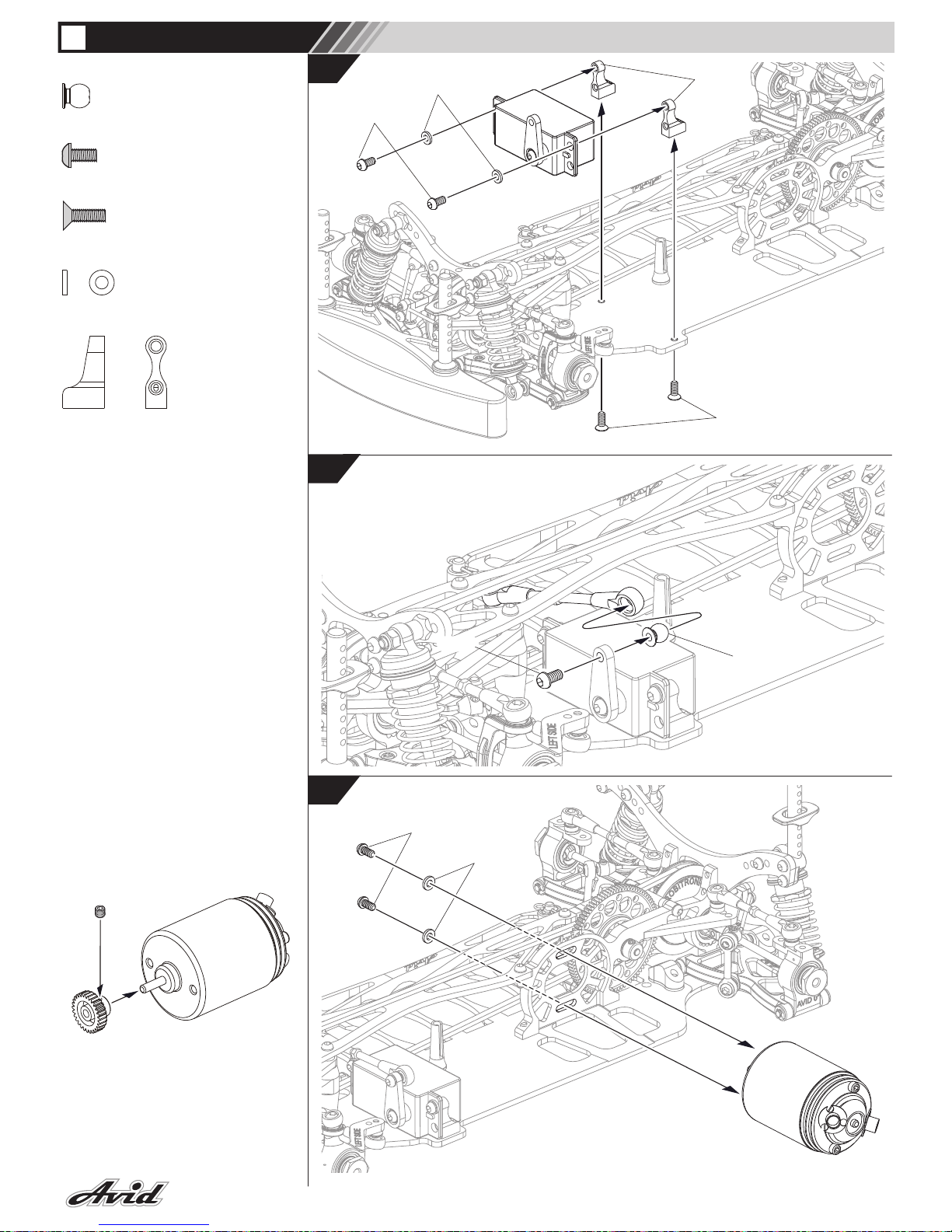

Type Electric Motor (Not include)

RA0094
Ball end with internal thread M3
Kugelkopf mit M3 Innengewinde

RA2026 X4
Shim 1mm
Unterlegscheibe 1mm

RA0028 X2
Servo mount
Servobefestigung

RA0038 X5
M3x6mm Screw
M3x6mm Rundkopfschraube

RA2036 X2
M3x8mm F/H screw
M3x8mm Senkkopfschraube

RA0038

RA0028

RA2026

RA2036

RA0094

RA0038

RA0038

RA2026

33

34

35

16

12

Final

BAG O

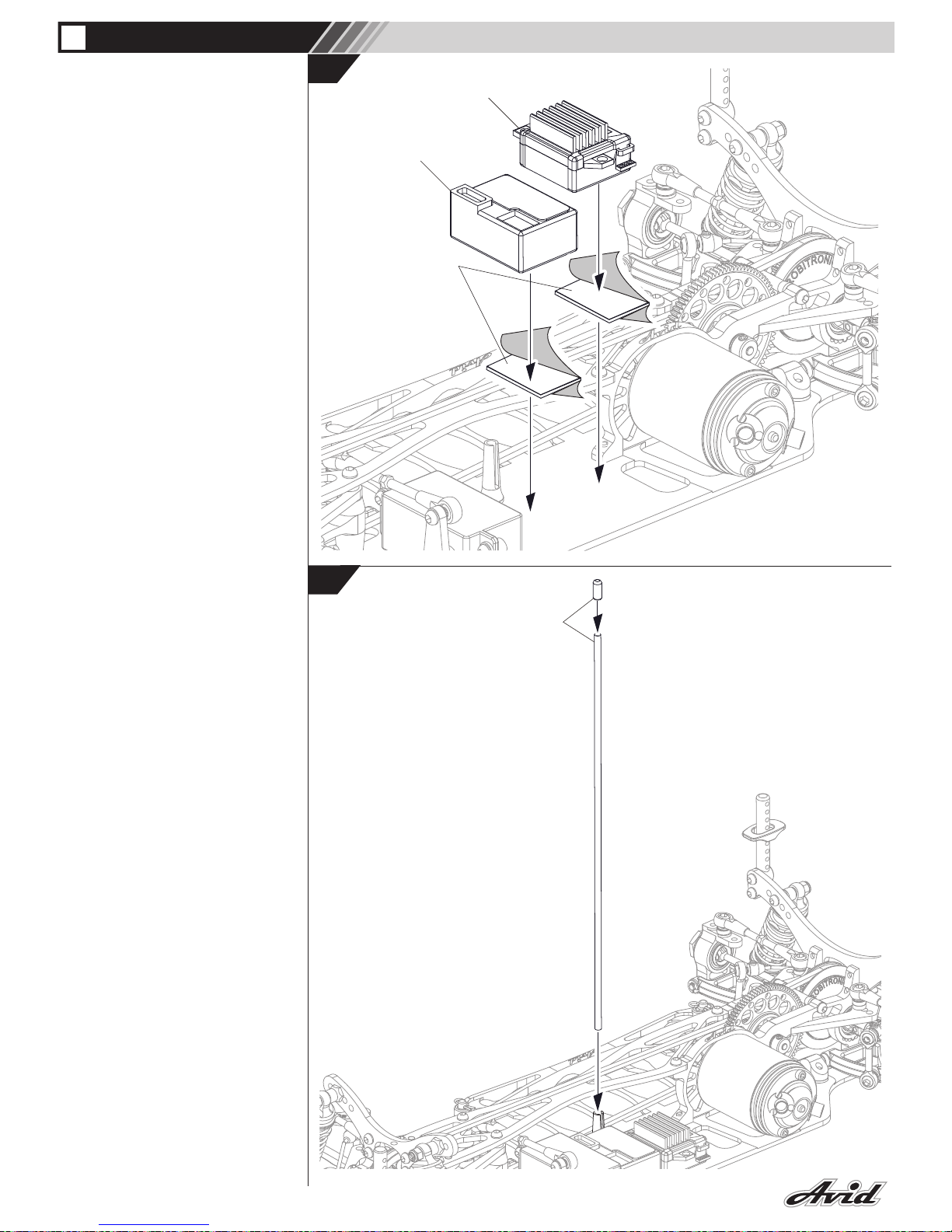

RA0047

Receiver
Empfänger

Speed-Controller
Fahrtenregler

*Double-sided tape
*Doppelseitiges Klebeband

36

37

17

12

Final

BAG O

*Instant cement
*Sekundenkleber

RA0229

*Wheels
*Felgen

*Tires
*Reifen

*Inner foam Insert
*Reifen-Einlage

RA0222

RA0229

RA0222

RA0229 X4
Shim for wheel
Scheibe für Radschraube

RA0222 X4
M4x10mm Screw
M4x10mm Rundkopfschraube

RA1915

38

39

18

12

Final

BAG O

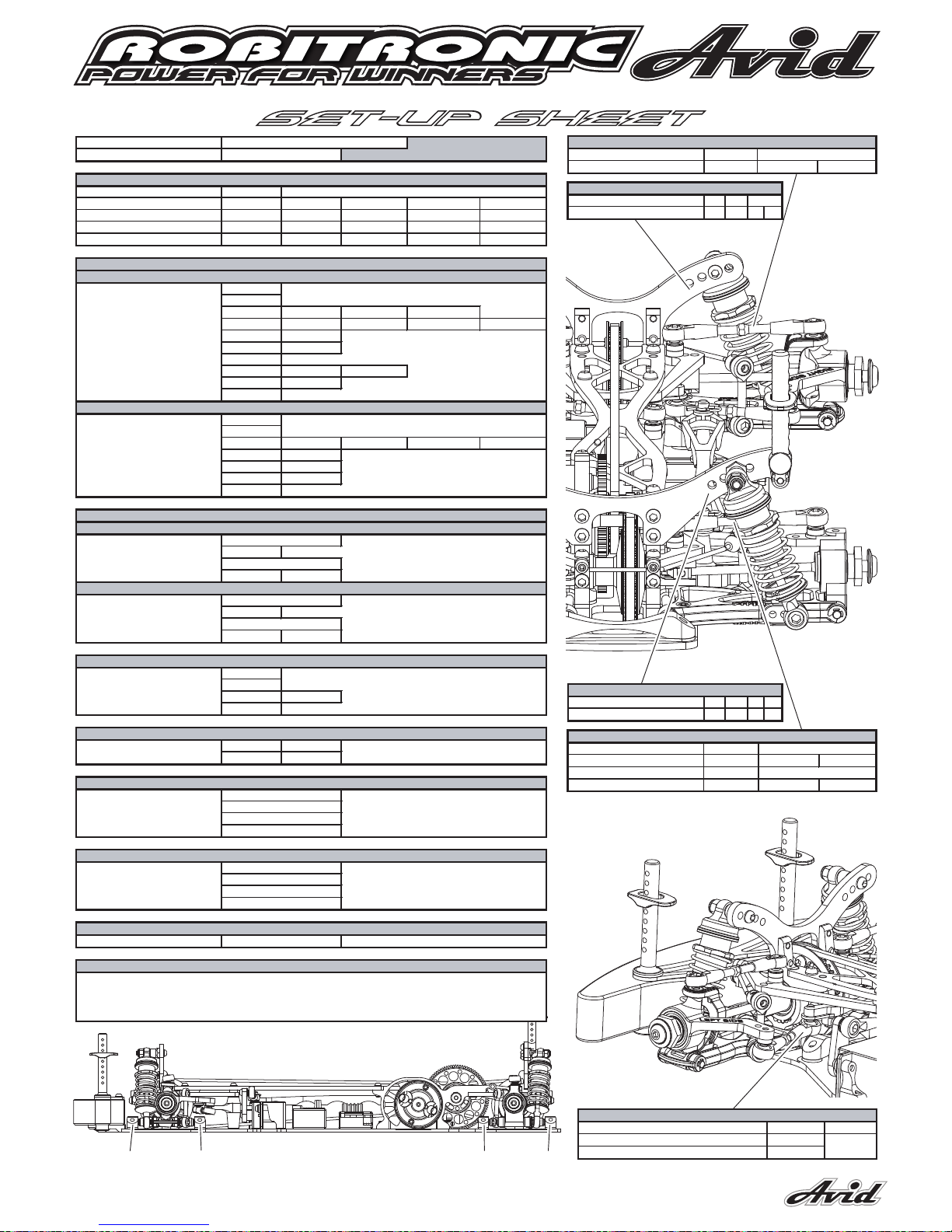

FF FR RF RR

set-up sheet

A-ARM ( 1. = INNER HOLE )

1. 2. 3.

SHOCK STAY ( 1. = INNER HOLE )

1. 2. 3. 4.

SHOCK POSITION REAR

A-ARM ( 1. = INNER HOLE )

1. 2.

SHOCK STAY ( 1. = INNER HOLE )

1. 2. 3. 4.

SHOCK POSITION FRONT

WASHER INBOARD / mm

mm

HOLE SUSPENSION PLATE

INNER HOLE MIDDLE HOLE OUTER HOLE

UPPER SUSPENSION FRONT

WASHER INBOARD / mm

HOLE SUSPENSION PLATE

INNER HOLE MIDDLE HOLE OUTER HOLE

WASHER REAR HUB / mm

HOLE REAR HUB

INNER HOLE MIDDLE HOLE OUTER HOLE

UPPER SUSPENSION REAR

DRIVER

DATE

RACE LOCATION

TRACK CONDITION

CARPET ASPHALT

TRACK SIZE

TECHNICAL MIXED FAST

TRACTION

LOW MEDIUM HIGH

TEMPERATURE / °C

AIR °C TRACK °C

CAMBER / °degree

°

RIDE HIGH / mm

mm

CASTER / °degree

2° 3° 4° 5°

WHEELBASE / mm

+2mm +1mm 0mm -1mm -2mm

ROLLCENTER / mm (0, 1,5, 2,5mm )

FF: mm FR: mm

SUSPENSION MOUNT / °degree

FF: ° FR: °

TOE IN

°

TRANSMISSION

ONE-WAY SPOOL DIFFERENTIAL

ANTI-ROLL BAR

YES NO

DROOP / mm

mm

CAMBER / °degree

°

RIDE HIGH / mm

mm

WHEELBASE / mm

+2mm +1mm 0mm -1mm -2mm

ROLLCENTER / mm ( 0, 1,5, 2,5mm )

RF: mm RR: mm

SUSPENSION MOUNT / °degree

RF: 0° RR: °

ANTI-ROLL BAR

YES NO

DROOP / mm

mm

SPRING

PRELOAD / mm

mm

SHOCK OIL

PISTON

2 HOLES 3 HOLES

SPRING

PRELOAD / mm

mm

SHOCK OIL

PISTON

2 HOLES 3 HOLES

SPUR GEAR / T

T

PINION / T

T

PITCH

48dp 64dp

DRIVE RATIO

:

LOWER CHASSIS PLATE

2,5mm 3.0mm

UPPER CHASSIS PLATE

2.0mm 2.5mm

TIRE

INSERT

RIM

ADDITIVE

MOTOR

ARMATURE / turns

BRUSH

TIMING

BODY

COMMENTS:

SHOCKS:

TRANSMISSION:

TIRES:

mm

MOTOR:

BODY:

TRACK:

ADJUSTMENT:

FRONT:

REAR:

FRONT:

REAR:

T

CHASSIS:

BALL END - POSITION KNUCKLE

FRONT HOLE REAR HOLE

WASHER UNDER BALL END KNUCKLE

mm

WASHER UNDER BALL END STEERING PLATE

mm

STEERING:

19

4

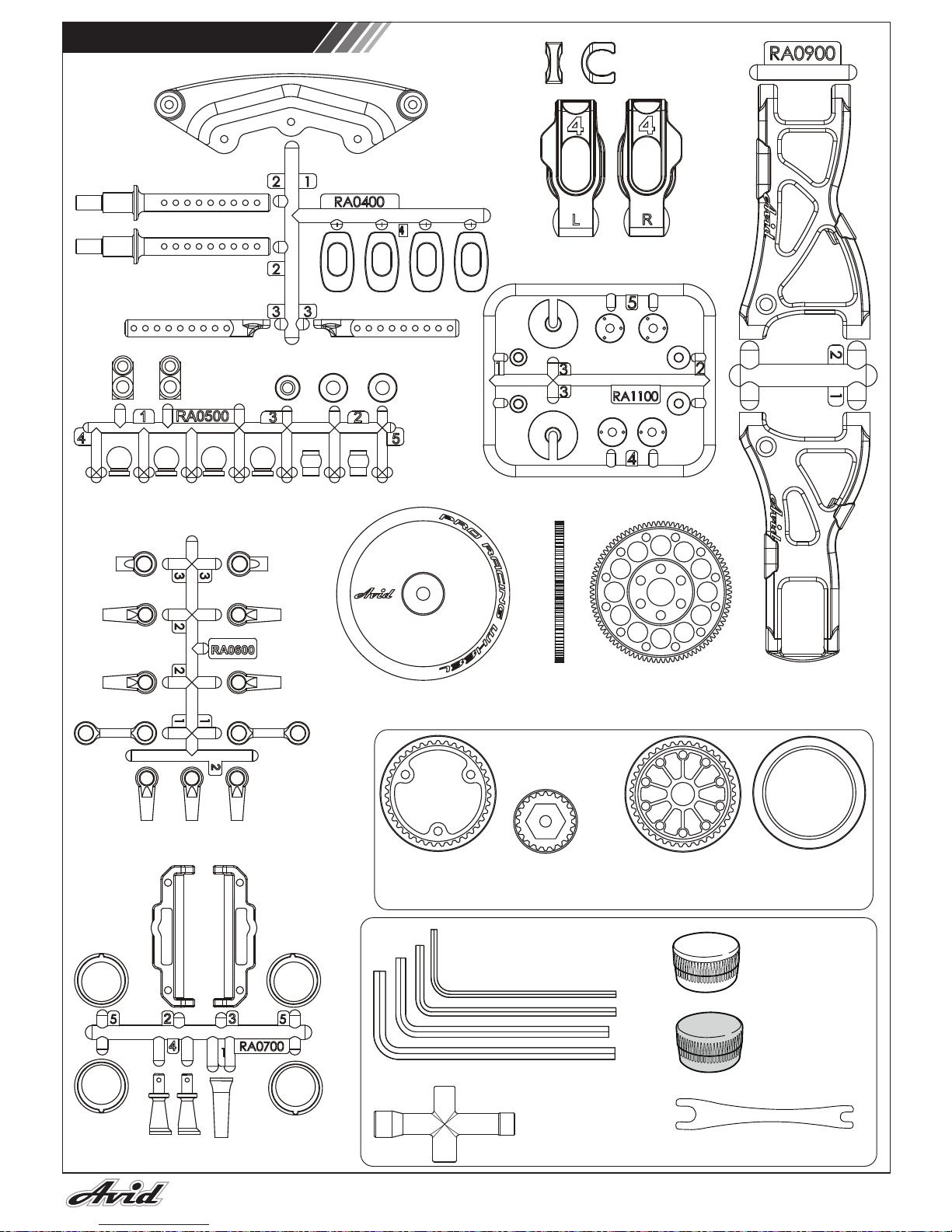

RA1910/3
Hex wrench
Inbusschlüssel-Set

1.5mm
2mm

2.5mm
3mm

RA1910/4
Cross wrench
Steckschlüssel

RA1910/5
Turnbuckle Tool
Spurstangen-Schlüssel

RA1910/1
Differential Grease
Differential-Fett

RA1910/2
Trust-Bearing Grease
Drucklager-Fett

RA1300/1
Belt Pulley front
Vorderes Riemenrad

RA1300/3
Differential belt pulley
Differential-Riemenrad

RA1300/4
Differential pulley washer
Diff-Riemenrad-Scheibe

RA1300/2
Belt Pulley middle
Mittleres Riemenrad

RW48L90
Lightweight Spurgear 90T 48dp
Hauptzahnrad Superlight 90 Zähne 48dp

RA1915 X4
Avid dish rim
Avid Scheibenfelge

RA0900
Lower suspension arms
Querlenker

RA1800
C-hub set 4° degree
Achsschenkelhalter Set 4°

RA1200 X10
Blade
Blade

RA0500 X2
Ball end & bushing set
Plastikset Kugelköpfe & Buchsen

RA0400
Lower bumper & body post set
Plastikset Rammerplatte & Karosseriepfosten

RA0600 X2
Ball end set shock & suspension
Plastikset Kugelköpfe f. Aufh. und Stoßd.

RA0700
Batterie & antenna mount set
Plastikset Akku- und Antennenbefestigung

RA1100 X1
Shock parts set
Plastikset Stoßdämpferteile

20

Plastic Parts

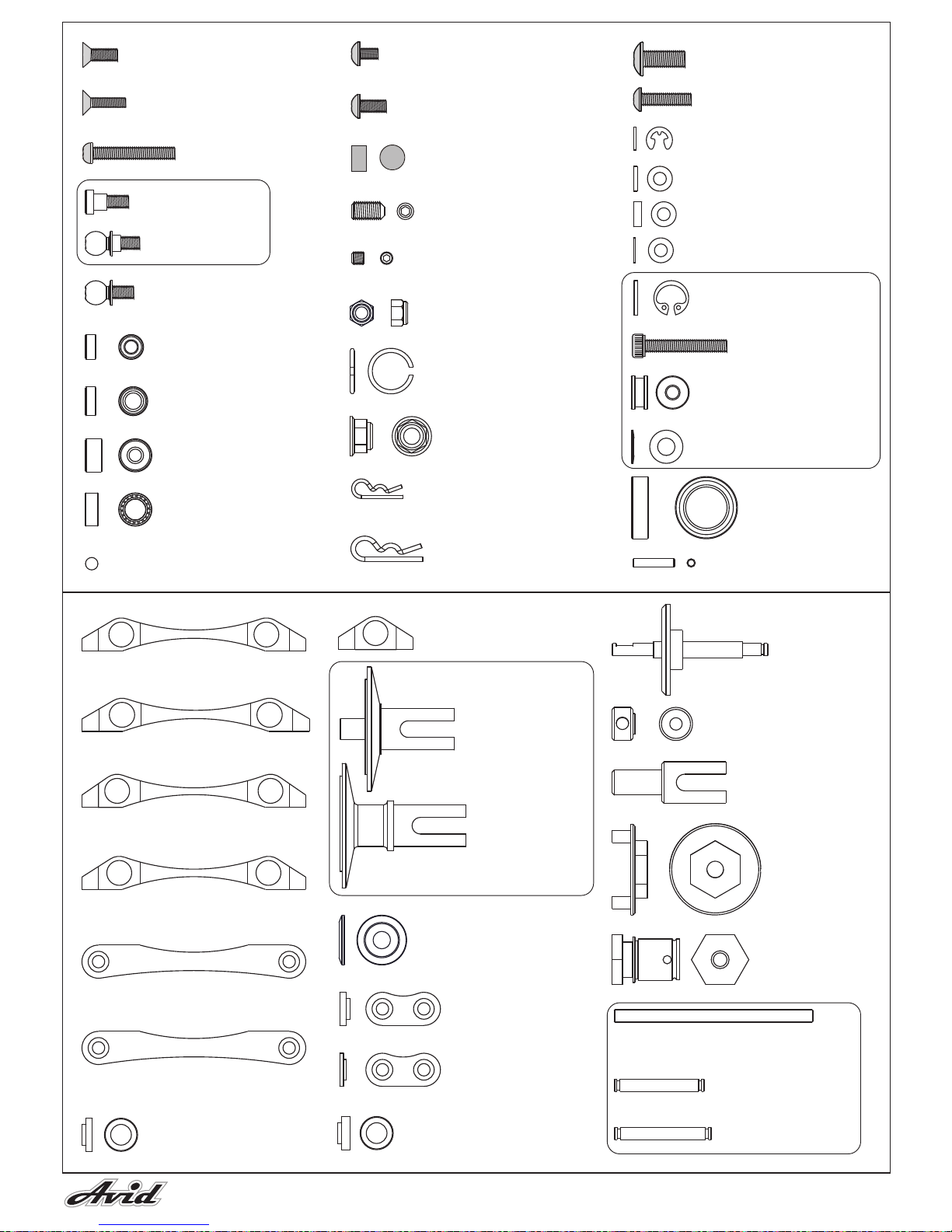

RA0095 X2
Ball end with socket M3x5mm
Kugelkopf M3x5mm

RA0108 X5
Set screw M4x8mm

Madenschraube M4x8mm

RA2036 X10
M3X8mm F/H screw
M3x8mm Senkkopfschraube

RA0263 X2
Foam insert for one-way-outdrive
Schaumstoff-Einsatz für Freilauf-Ausgang

RA0277/2
M3x20mm socket head screw
M3x20mm Zylinderkopfschraube

RA0038 X10
M3x6mm Screw
M3x6mm Rundkopfschraube

RA2076 X10
M3x8mm Screw
M3x8mm Rundkopfschraube

RA0049 X10
M3x10mm F/H screw
M3x10mm Senkkopfschraube

RA0048 X10
M3x12mm Screw
M3x12mm Rundkopfschraube

RA0109/1 X2
Lower kingpin
Unterer Kingpin

RA0109/2 X2
Upper kingpin ballend
Oberer Kingpin-Kugelkopf

RA0106 X10
Set screw M3x3mm
M3x3mm Madenschraube

RA0110 X10
M3x20mm Screw
M3x20mm Rundkopfschraube

RA0171 X10
Lock nut M3
M3 Stopmutter

RA0222 X5
M4x10mm Screw
M4x10mm Rundkopfschraube

RA0043 X2
Ball bearing for steering arms 8x4x2.5mm
Kugellager für Lenkarme 8x4x2,5mm

RA0044 X2
Ball Bearing for steering plate 7x3x2.5mm
Kugellager für Lenkplatte 7x3x2,5mm

RA0279 X2
Diff ball bearing 8x5x3mm
Differential-Kugellager 8x5x3mm

RA0277/1
C-clip for Differential
Sicherungsring für Differential

RA0277/4 X4
Cup spring
Tellerfeder

RA0275 X10
Diff-ball
Differential-Kugel

RA0216 X5
Lock nut M4
M4 Stopmutter

RA0214 X2
Ball bearing 8x3x4mm
Kugellager 8x3x4mm

RA0215 X10
C-Clip 3mm
Sicherungsscheibe 3mm

RA0017 X10
Pin 2x10mm
Stift 2x10mm

RA0226 X4
Snap-ring for wheel axles
Sprengring für Radachse

RA0360 X10
Snap pin small for battery
Karosserieklammer für Akkuhalterung

RA2026 X5
Shim 1mm
Unterlegscheibe 1mm

RA0225 X2
Ball bearing 15x10x4mm
Kugellager 15x10x4mm

RA0361 X10
Snap pin big for body X10
Karosserieklammer für Karosserie

RA0277/3
Differential trust bearing

Differential-Drucklager

RA0092 X5
Washer 2mm

Unterlegscheibe 2mm
RA0112 X10

Distance-shims for suspension arms 0.2mm
Distanzscheibe 0,2mm für Aufhängung

RA0229 X2
Shim for wheel
Scheibe für Radschraube

RA0089/1 X4
A-Arm-shaft long
Querlenkerstift lang

RA0078
Suspension mount, RR 2.5° toe-in
Querlenkerbefestigung, RR 2,5° Vorspur

RA0113
Suspension mount, FF, FR and RR, 3° toe-in
Querlenkerbefestigung, FF, FR und RR, 3° Vorspur

RA0075 X2
Suspension mount RF
Querlenkerbefestigung RF

RA0080
Rollcenter-plate 1.5mm
Rollcenter-Platte 1,5mm

RA0089/2 X2
Lower arm-shaft, short, front
Querlenkerstift, kurz, vorne

RA0089/3 X2

Lower arm-shaft, short, rear
Querlenkerstift, kurz, hinten

RA0253 X2
One-way-outdrive
Freilauf-Ausgang

RA0270/1
Diff-outdrive right
Differential-Ausgang rechts

RA0270/2
Diff-outdrive left
Differential-Ausgang links

RA0209
Mid driveshaft
Mittelantriebs-Achse

RA0210
Spur gear adapter
Zahnrad-Adapter

RA0201 X2
Wheel axle
Radachse

RA0076
Suspension mount, RR 1.5° toe-in
Querlenkerbefestigung, RR 1,5° Vorspur

RA0077
Suspension mount, RR 2.0° toe-in
Querlenkerbefestigung, RR 2.0° Vorspur

RA0085 X2
Rollcenterplate RF 2.5mm
Rollcenter-Platte RF 2,5mm

RA0084 X2
Rollcenterplate RF1.5mm
Rollcenter-Platte RF 1,5mm

RA0082 X2
Rollcenter washer FR 1.5mm
Rollcenter-Scheibe FR 1,5mm

RA0083 X2
Rollcenter washer FR 2.5mm
Rollcenter-Scheibe FR 2,5mm

RA0081
Rollcenter-plate 2.5mm
Rollcenter-Platte 2,5mm

RA0211
End piece for mid driveshaft
Stellring für Mittelantriebs-Achse

21

RA0037
Gear stiffener
Getriebeversteifung

RA0094 X2
Ball end with internal thread M3
Kugelkopf mit M3 Innengewinde

RA0202
Driveshaft X2
Antriebskardan

RA0061
Front knuckle arm left
Achsschenkel vorne links

RA0060
Front knuckle arm right
Achsschenkel vorne rechts

RA0026 X2
Ball end anti rollbar
Kugelkopf für Stabilisator

RA0158 X2
Shock shaft
Kolbenstange

RA0153
Upper shock cap

Obere Stoßdämpferkappe

RA1002 X2
Tie rod for steering 26mm
Spurstange für Lenkung 26mm

RA1003 X2
Tie rod for suspension 30mm
Spurstange für Aufhängung 30mm

RA1001 X1
Tie rod for servo 40mm
Spurstange für Lenkservo 40mm

RA0018
Gear housing plate front right
Getriebeplatte vorne rechts

RA0019
Gear housing plate front left
Getriebeplatte vorne links

RA0062
Rear wheel hub
Achsschenkel hinten

RA0031/2
Steering arm left
Lenkarm links

RA0021
Gear housing plate rear left
Getriebeplatte hinten links

RA0020
Gear housing plate rear right
Getriebeplatte hinten rechts

RA1400
Front one-way body
Freilauf-Körper

RA0035
Steering plate
Lenkplatte

RA0031/1
Steering arm right
Lenkarm rechts

RA0103
Battery holder plate
Akkuhalteplatte

RA0152/2
Shock body
Stoßdämpfergehäuse

RA0152/3
Lower shock cap
Untere Stoßdämpferkappe

RA0100/1
Insert for battery positioner front
Einsatz für Akkuhalterung vorne

RA0100/2
Insert for battery positioner rear
Einsatz für Akkuhalterung hinten

RA0028 X2
Servo mount
Servobefestigung

RA0227 X2
Bushing for driveshaft-pin
Buchse für Antriebskardan

RA0036 X2
Washer for steering plate
Unterscheibe für Lenkplatte

RA0166 X2
Shock spring (gray)
Stoßdämpfer-Feder grau

RA0165 X2
Shock spring (white)
Stoßdämpfer-Feder weiß

RA0152/4
Adjust nut
Einstellmutter

RA0156/3 X4
Diaphragm
Volumenausgleich

RA0156/2 X4
O-ring adjust nut
O-Ring für Einstellmutter

RA0156/1 X8
O-ring
O-Ring

RA0150 X2
Upper Socket for shock mounting
Obere Stoßdämpferbefestigung

RA0025 X2
Anti roll bar 1.5mm
Stabilisator 1,5mm

RA0033 X2
Axle for steering arm
Lenkarm-Achse

RA0274 X2
Diff-washer
Differential-Scheibe

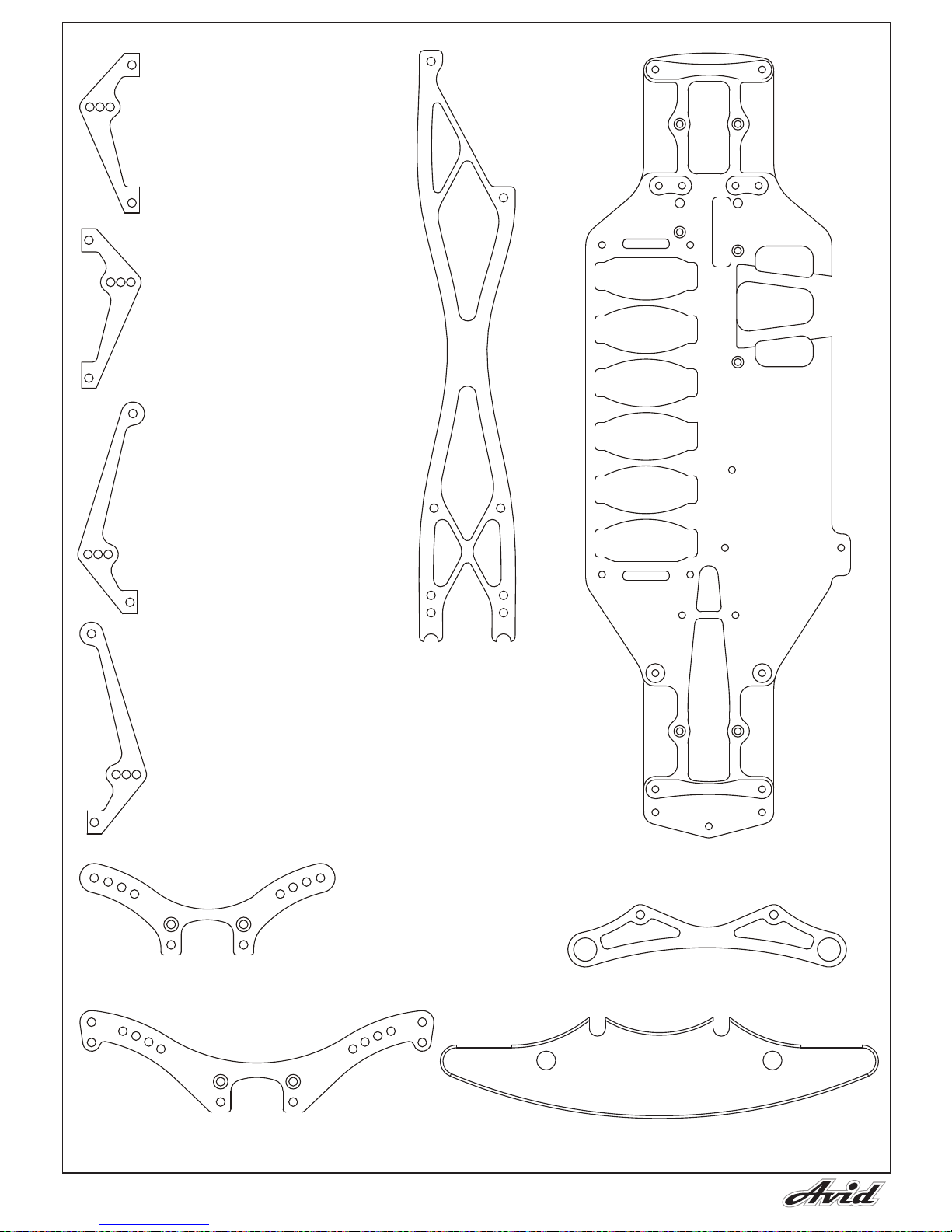

22

RA0004
Upper chassis plate 2.5mm
Obere Chassisplatte 2,5mm

RA0001
Lower chassis plate 2.5mm
Untere Chassisplatte 2,5mm

RA0012
Upper bumper plate 1.5mm
Obere Rammerplatte 1,5mm

RA0008
Upper suspension plate front right 3.0mm
Obere Aufhängungsplatte vorne rechts 3,0mm

RA0009
Upper suspension plate front left 3.0mm
Obere Aufhängungsplatte vorne links 3,0mm

RA0010
Upper suspension plate rear right 3.0mm
Obere Aufhängungsplatte hinten rechts 3,0mm

RA0011
Upper suspension plate rear left 3.0mm
Obere Aufhängungsplatte hinten links 3,0mm

RA0006
Shock stay front 3.0mm
Vordere Dämpferbrücke 3,0mm

RA0007
Shock stay rear 3.0mm
hintere Dämpferbrücke 3,0mm

RA0042
Bumper
Rammer

23

24

RA0001 Lower chassis plate 2.5mm
RA0004 Upper chassis plate 2.5mm
RA0006 Shock stay front 3.0mm
RA0007 Shock stay rear 3.0mm
RA0008 Upper suspension plate front right 3.0mm
RA0009 Upper suspension plate front left 3.0mm
RA0010 Upper suspension plate rear right 3.0mm
RA0011 Upper suspension plate rear left 3.0mm
RA0012 Upper bumper plate 1.5mm
RA0017 Pin 2x10mm (10 pcs)
RA0018 Gear housing plate front right
RA0019 Gear housing plate front left
RA0020 Gear housing plate rear right
RA0021 Gear housing plate rear left
RA0025 Anti roll bar 1.5mm (2 Stk)
RA0026 Ball end anti roll bar ( 2pcs)
RA0028 Servo mount (2 pcs)
RA0031 Steering arm set (left and right side)
RA0033 Axle for steering arm
RA0035 Steering plate
RA0036 Washer for steering plate (2 pcs)
RA0037 Gear stiffener
RA0038 M3x6mm Screw(10 pcs)
RA0042 Bumper
RA0043 Ball bearing for steering arms 8x4x2.5mm (2 pcs)
RA0044 Ball bearing for steering plate 7x3x2.5mm (2 pcs)
RA0047 Antenna with cap
RA0048 M3x12mm Screw (10 pcs)
RA0049 M3x10mm F/H screw (10 pcs)
RA0060 Front knuckle arm right
RA0061 Front knuckle arm left
RA0062 Rear wheel hub (1 pcs)
RA0075 Suspension mount, RF (2 pcs)
RA0076 Suspension mount, RR, 1.5° teo-in
RA0077 Suspension mount, RR, 2.0° teo-in
RA0078 Suspension mount, RR, 2.5° toe-in
RA0080 Rollcenter-plate FF, RR 1,5mm
RA0081 Rollcenter-plate FF, RR 2,5mm
RA0082 Rollcenter-washer FR 1,5mm (2 pcs)
RA0083 Rollcenter-washer FR 2,5mm (2 pcs)
RA0084 Rollcenter-plate RF 1,5mm (2 pcs)
RA0085 Rollcenter-plate RF 2,5mm (2 pcs)
RA0089 Lower arm shaft set
RA0092 Washer 2mm (5 pcs)
RA0094 Ball end with internal thread M3 (2 pcs)
RA0095 Ball end with socket M3x5mm (2 pcs)
RA0100 Insert for battery positioner set ( front and rear side)
RA0103 Batterie holder plate
RA0106 Set screw M3x3mm (10 pcs)
RA0108 Set screw M4x8mm (5 pcs)
RA0109 Kingpin set
RA0110 Buttom socket screw for shocks M3x20mm (10 pcs)
RA0112 Distance-shims for suspension arms 0.2mm (10 pcs)
RA0113 Suspension mount, FF, FR and RR, 3.0° toe-in
RA0150 Upper socket for shock mounting (2 pcs)
RA0152 Shock body set
RA0153 Upper shock cap
RA0156 Shock rubber part set
RA0158 Shock shaft (2 pcs)
RA0165 Shock spring white (2 pcs)
RA0166 Shock spring grey (2 pcs)
RA0171 Lock nut M3 (10 pcs)
RA0201 Wheel axle (2 pcs)
RA0202 Driveshaft (2 pcs)
RA0209 Mid driveshaft
RA0210 Spur gear adapter
RA0211 End piece for mid driveshaft
RA0214 Ball bearing 8x3x4mm (2 pcs)

RA0001 Untere Chassisplatte Avid 2,5mm
RA0004 Obere Chassisplatte 2,5mm
RA0006 Vordere Dämpferbrücke 3,0mm
RA0007 Hintere Dämpferbrücke 3,0mm
RA0008 Obere Aufhängungsplatte vorne rechts 3,0mm
RA0009 Obere Aufhängungsplatte vorne links 3,0mm
RA0010 Obere Aufhängungsplatte hinten rechts 3,0mm
RA0011 Obere Aufhängungsplatte hinten links 3,0mm
RA0012 Obere Rammerplatte 1,5mm
RA0017 Stift 2x10mm (10 Stück)
RA0018 Getriebeplatte vorne rechts
RA0019 Getriebeplatte vorne links
RA0020 Getriebeplatte hinten rechts
RA0021 Getriebeplatte hinten links
RA0025 Stabilisator 1,5mm (2 pcs)
RA0026 Kugelkopf für Stabilisator (2 Stück)
RA0028 Servobefestigung (2 Stück)
RA0031 Lenkarme Set (links und rechts)
RA0033 Lenkarm-Achse
RA0035 Lenkplatte
RA0036 Unterlegscheibe für Lenkplatte (2 Stück)
RA0037 Getriebeversteifung
RA0038 M3x6mm Rundkopfschraube (10 Stück)
RA0042 Rammer
RA0043 Kugellager für Lenkarme 8x4x2,5mm(2 Stück)
RA0044 Kugellager für Lenkplatte 7x3x2,5mm (2 Stück)
RA0047 Antenne mit Kappe
RA0048 M3x12mm Rundkopfschraube (10 Stück)
RA0049 M3x10mm Senkkopfschraube (10 Stück)
RA0060 Achsschenkel vorne rechts
RA0061 Achsschenkel vorne links
RA0062 Achsschenkel hinten (1 Stück)
RA0075 Querlenkerbefestigung RF (2 Stück)
RA0076 Querlenkerbefestigung RR 1,5° Vorspur
RA0077 Querlenkerbefestigung RR 2,0° Vorspur
RA0078 Querlenkerbefestigung RR 2,5° Vorspur
RA0080 Rollcenter-Platte FF, RR 1,5mm
RA0081 Rollcenter-Platte FF, RR 2,5mm
RA0082 Rollcenter-Scheibe FR 1,5mm (2 pcs)
RA0083 Rollcenter-Scheibe FR 2,5mm (2 pcs)
RA0084 Rollcenter-Platte RF 1,5mm (2 pcs)
RA0085 Rollcenter-Platte RF 2,5mm (2 pcs)
RA0089 Querlenkerstift Set
RA0092 Unterlegscheibe 2mm (5 Stück)
RA0094 Kugelkopf mit M3 Innengewinde (2 Stück)
RA0095 Kugelkopf M3x5mm (2 Stück)
RA0100 Einsatz für Akkuhalterung (vorne und hinten)
RA0103 Akkuhalteplatte
RA0106 M3x3mm Madenschraube (10 Stück)
RA0108 M4x8mm Madenschraube (5 Stück)
RA0109 Kingpin Set
RA0110 M3x20mm Rundkopfschraube (10 Stück)
RA0112 Distanzscheiben 0,2mm für Aufhängung (10 Stück)
RA0113 Querlenkerbefestigung FF, FR und RR 3,0° Vorspur
RA0150 Oberere Stoßdämpferbefestigung (2 Stück)
RA0152 Stoßdämpfer-Gehäuse Set
RA0153 Obere Stoßdämpferkappe
RA0156 Stoßdämpfer-Gummiteile Set
RA0158 Stoßdämpfer-Kolbenstange (2 Stück)
RA0165 Stoßdämpfer-Feder weiß (2 Stück)
RA0166 Stoßdämpfer-Feder grau (2 Stück)
RA0171 M3 Stopmutter (10 Stück)
RA0201 Radachse (2 Stück)
RA0202 Antriebskardan (2 Stück)
RA0209 Mittelantriebs-Achse
RA0210 Zahnrad-Adapter
RA0211 Stellring für Mittelantriebs-Achse
RA0214 Kugellager 8x3x4mm (2 Stück)

SPARE PARTS ERSATZTEILE

25

RA0215 C-clip 3mm (10 pcs)
RA0216 Lock nut M4 (5 pcs)
RA0222 M4x10mm Screw (5 pcs)
RA0223 Front belt
RA0224 Rear belt
RA0225 Ball bearing 15x10x4 (2 pcs)
RA0226 Snap ring for wheel axles (4 pcs)
RA0227 Bushing for driveshaft-pin (2 pcs)
RA0229 Shim for wheel (2 pcs)
RA0253 One-way-outdrive (2 pcs)
RA0263 Foam insert for one-way outdrive (2 pcs)
RA0270 Differential outdrive set (left and right side)
RA0274 Diff-washer (2 pcs)
RA0275 Diff-ball (10 pcs)
RA0277 Diff trust bearing set
RA0279 Diff ball bearing 8x5x3mm (2 pcs)
RA0360 Snap pin small for battery (10 pcs)
RA0361 Snap pin big for body (10 pcs)
RA0400 Lower bumper & body post set
RA0500 Ball end & bushing set (2 pcs)
RA0600 Ball end set shock & suspension (2 pcs)
RA0700 Batterie & antenna mount set
RA0900 Lower suspension arm (front and rear side)
RA1001 Servo rod
RA1002 Steering rod (2 pcs)
RA1003 Suspension rod (2 pcs)
RA1100 Shock parts set for 2 damper
RA1200 Blade (10 pcs)
RA1300 Belt pulley set
RA1400 Front one-way body
RA1800 C-hub set 4° degree (left and right side)
RA1910 Tool set
RA1915 Avid dish rims (4pcs)
RA1920 Avid sticker sheet
RA1995 Shock Set (2 pcs)
RA1996 Avid Instruction Manual
RA0167 Shock spring blue (2 pcs)
RA0168 Shock spring green (2 pcs)
RA0169 Shock spring black (2 pcs)
RA0014 Aluminium-body post front (2pcs)
RA1500 Spool set
RA1930 C-hub set 2° degree (left and right side)
RA1940 C-hub set 3° degree (left and right side)
RA1950 C-hub set 5° degree (left and right side)
RA1960 Low friction front belt
RA1961 Low friction rear belt
RA1963 Upper chassis plate 2.0mm
RA0900H Lower suspension arm (front and rear side) hard
RA1501 Front differential complete
RA1502 Front differential Outdrive Set Left & Right

RA0215 Sicherungsscheibe 3mm (10 Stück)
RA0216 M4 Stopmutter (5 Stück)
RA0222 M4x10mm Rundkopfschraube (5 Stück)
RA0223 Antriebsriemen lang, vorne
RA0224 Antriebsriemen kurz, hinten
RA0225 Kugellager 15x10x4mm (2 Stück)
RA0226 Sprengring für Radachse ( 4 Stück)
RA0227 Buchse für Antriebskardan (2 Stück)
RA0229 Scheibe für Radschraube (2 Stück)
RA0253 Freilauf-Ausgang (2 Stück)
RA0263 Schaumstoff-Einsatz für Freilauf-Ausgang (2 Stück)
RA0270 Differential-Ausgang Set (links und rechts)
RA0274 Differential-Scheibe (2 Stück)
RA0275 Differential-Kugel (10 Stück)
RA0277 Drucklager für Differential
RA0279 Differential-Kugellager 8x5x3mm (2 Stück)
RA0360 Karosserieklammer für Akkuhalterung (10 Stück)
RA0361 Karosserieklammer für Karosserie (10 Stück)
RA0400 Plastikset Rammerplatte & Karosseriepfosten
RA0500 Plastikset Kugelköpfe & Buchsen (2 Stück)
RA0600

Plastikset Kugelköpfe f. Aufhängung und Stoßdämpfer (2 Stück)
RA0700 Plastikset Akku- und Antennenbefestigung
RA0900 Querlenker (vorne und hinten)
RA1001 Spurstangen Lenkservo
RA1002 Spurstangen Lenkung (2 Stück)
RA1003 Spurstangen Aufhängung (2 Stück)
RA1100 Plastikset Stoßdämpferteile für 2 Dämpfer
RA1200 Blades (10 Stück)
RA1300 Riemenrad Set
RA1400 Freilauf-Körper
RA1800 Achsschenkelhalter Set 4° ( links und rechts)
RA1910 Werkzeug Set
RA1915 Avid Scheibenfelgen (4 Stück)
RA1920 Avid Aufklebersatz
RA1995 Stoßdämpfer Set Komplett (2 Stück)
RA1996 Avid Bedienungsanleitung
RA0167 Stoßdämpfer-Feder blau (2 Stück)
RA0168 Stoßdämpfer-Feder grün (2 Stück)
RA0169 Stoßdämpfer-Feder schwarz (2 Stück)
RA0014 Aluminium Karosserie-Halter vorne (2 Stück)
RA1500 Starr-Achse vorne
RA1930 Achsschenkelhalter Set 2° ( links und rechts)
RA1940 Achsschenkelhalter Set 3° ( links und rechts)
RA1950 Achsschenkelhalter Set 5° ( links und rechts)
RA1960 Leichtlaufriemen lang, vorne
RA1961 Leichtlaufriemen kurz, hinten
RA1963 Obere Chassisplatte 2,0mm
RA0900H Querlenker (vorne und hinten) hart
RA1501 Vorderes Differential komplett
RA1502 Vorderes Differentail Outdrive

SPARE PARTS ERSATZTEILE

Robitronic Electronic Ges.m.b.H Guntherstrasse 11 A - 1150 Vienna Austria
Tel: [phone] Fax: [phone] Homepage: www.robitronic.com
