Robert Juliat ALEX, 1117 C, GINGER, 1117, 1417 Technical File

...

Download

"ALEX" 1117 - 1117 C

"GINGER" 1417 - 1417 C

2000/2500W TUNGSTEN FOLLOWSPOTS /

PROJECTEURS DE POURSUITE

HALOGÈNE 2000/2500W

DN30772301

alex / ginger

Robert Juliat S.A.S. 32, rue de Beaumont, F 60530 Fresnoy-en-Thelle - phone : +33 (0)3 44 26 51 89 - fax : +33 (0)3 44 26 90 79 - info@robertjuliat.fr

TECHNICAL FILE /

DOSSIER TECHNIQUE :

VALIDATION : 25/05/13

ALEX - V2 GINGER - V3

11 °9

7°

13°1

4,7°

9 ° 7°11°

14,

7 °

13°

24° 20°

13° 16

419

20° 16°

13°

24°

1419

GINGER

ALEX

NOTES

iii

You have in your possession a ROBERT JULIAT HMI followspot. We would like to congratulate you on your choice.

The performance of the followspot depends on the care you’ll give to its maintenance. We advise you to read this manual and then keep it for reference.

Do not hesitate to come up with suggestions; it’s thanks to you that our products will continue to improve.

Thank you.

ROBERT JULIAT

Vous venez de prendre possession de votre nouveau projecteur de poursuite et nous vous remercions de votre choix. Le résultat que vous en obtiendrez dépendra pour beaucoup du soin que vous apporterez à son entretien, aussi nous vous conseillons de lire ces quelques pages qui ont été écrites à votre intention et de les conserver en cas de nécessité.

Ne manquez pas de nous faire part de vos idées ou suggestions; c’est grâce à vous que le produit pourra évoluer.

Merci de votre attention.

ROBERT JULIAT

CONTENTS

A TECHNICAL DATA

User's instructions. .........................................................................................................A - 1

Identification plate. .......................................................................................................A - 3

Using the lighting unit. .................................................................................................A - 3

Placing the lamp. ........................................................................................................... A - 5

B MAINTENANCE

Aspheric lens & reflector. .............................................................................................. B - 1

Changing the colour frames and colours. .............................................................. B - 1

Electrical diagram - Lamp house. .............................................................................. B - 2

C SPARE PARTS LIST

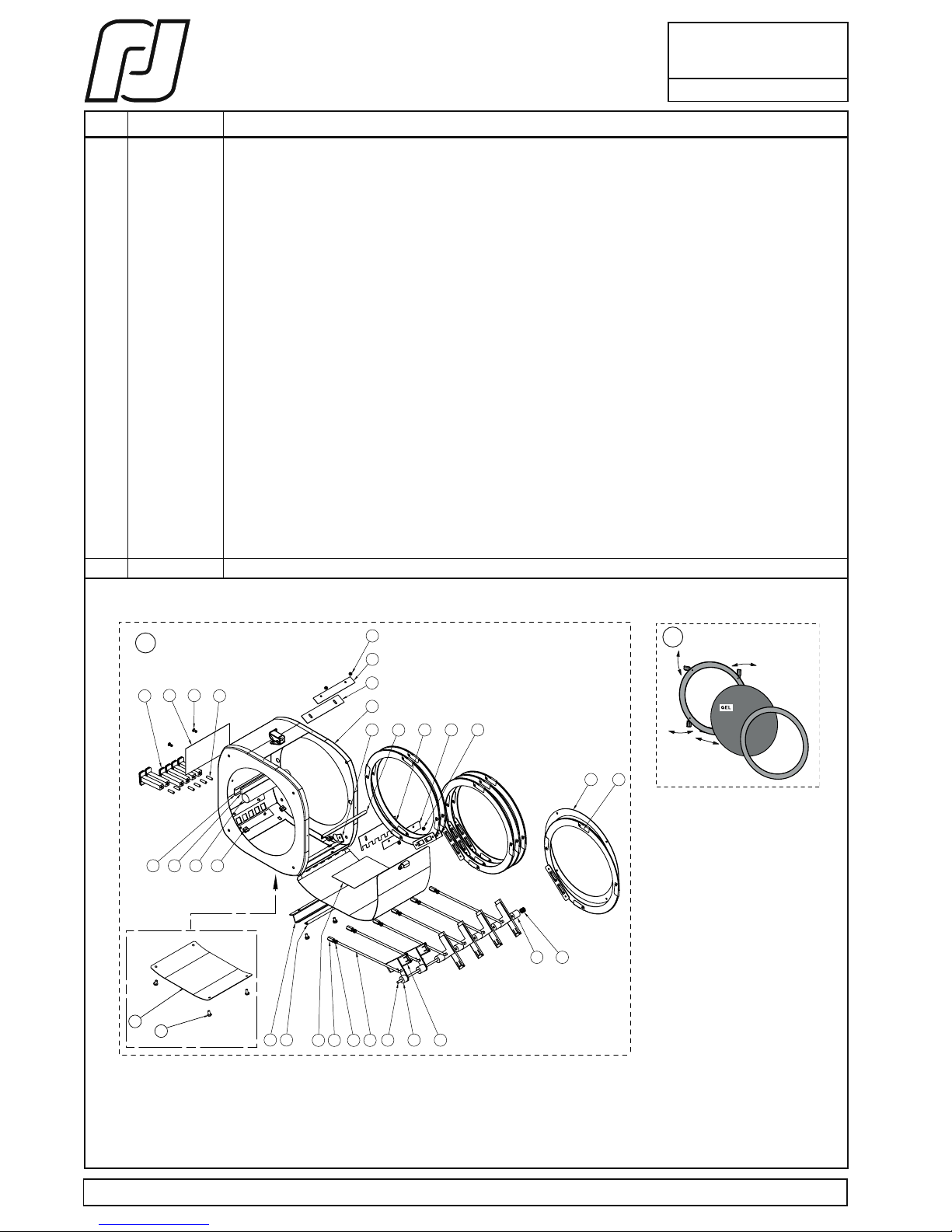

6 way colour changer unit ................................................................................... C - 1 & 2

Lens tube parts for 1117 / C ............................................................................. C - 3, 4 & 5

Lens tube parts for 1417 / C ............................................................................. C - 6, 7 & 8

Overhead stand (option) ............................................................................................ C - 8

Filter holder / Local control ........................................................................................ C - 9

Mechanical dimmer ....................................................................................................C - 10

Lamp housing .............................................................................................................. C - 11

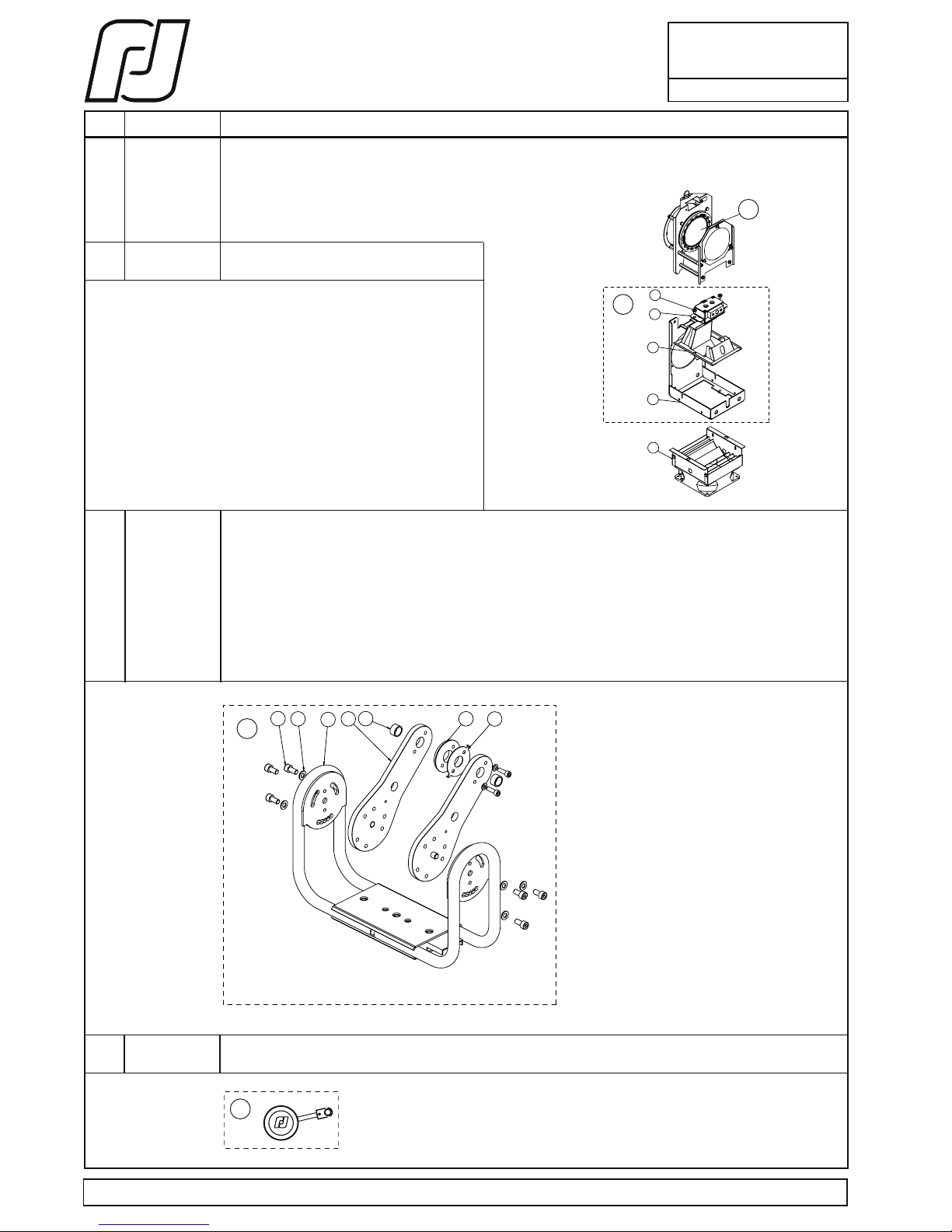

Lamp housing inner parts / Heavy duty adjustable yoke (option) .................C - 12

Gobo holder ..................................................................................................................C - 12

Socket parts, lamp reference & optic holder .........................................................C - 13

Fan & ignition parts .................................................................................................... C - 14

Black-out iris cassette .................................................................................................C - 15

Section:

SOMMAIRE

A UTILISATION

Consignes d'utilisation. .............................................................................................. A - 2

Plaque signalétique.. ................................................................................................... A - 4

Utilisation du projecteur. ........................................................................................... A - 4

Mise en place de la lampe. ........................................................................................ A - 5

B ENTRETIEN

Lentille asphérique & miroir. .....................................................................................B - 1

Echange des porte-filtres et des gélatines. ..........................................................B - 1

Schéma électrique - lanterne.. ..................................................................................B - 2

C NOMENCLATURE

Changeur 6 couleurs ............................................................................................ C - 1 & 2

Pièces zoom pour 1117 / C .............................................................................C - 3, 4 & 5

Pièces zoom pour 1417 / C .............................................................................C - 6, 7 & 8

Jambe de pont (option) ..............................................................................................C - 8

Dépoli basculant / Commande locale ...................................................................C - 9

Manuel obturateur .....................................................................................................C - 10

Lanterne ......................................................................................................................... C - 11

Pièces intérieures lanterne / Fourche renforcée orientable (option) ............. C - 12

Support gobo ...............................................................................................................C - 12

Douille, lampe référence & support optique ....................................................... C - 13

Ventilation & amorceur ...............................................................................................C - 14

Cassette iris ................................................................................................................... C - 15

Section:

Section A - 1

2000/2500W TUNGSTEN FOLLOWSPOTS

1117 & 1117C 1417 & 1417C

Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.

TECHNICAL FILE

robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr

USER’S INSTRUCTIONS

GENERAL INSTRUCTIONS

1. Not for residential use.

2. These fixtures must only be serviced by a qualified

technician.

3. In addition to the instructions indicated on this page,

relevant health and safety requirements of the appropriate

EU Directives must be adhered to at all times.

4. This fixture is in compliance with section 17 - Lighting

appliance for theatre stages, television, cinema and

photograph studios. Standards NF EN 60598-1 and NF EN

60598-2-17.

5. This fixture is rated as IP20, and is for indoor use only.

FIXTURE

6. Warning: disconnect from mains supply before servicing.

7. Ensure fixture is correctly mounted on an appropriate

support.

8. Protection screens, lenses and filters must be replaced in the

event of any damage, such as cracks or deep scratches, since

these might reduce performance.

9. When hung or flown the fixture must be secured by an

additional hanging accessory (such as a safety cable or bond)

of suitable length.

10. Safety bonds or cables must be securely attached to the

back of the fixture and be as short as possible, or rolled up

as necessary, to minimise travel distance should the fixture

be dislodged.

11. Movable accessories (barn doors, spill rings etc.) must also be

secured with a suitable safety cable or bond at the front of

the fixture.

12. The combined weight of both the fixture and the accessories

must be considered when choosing the load-bearing

capability of safety cable or bond.

13. Do not open lighting fixture when the lamp is ignited.

14. Warning:Both lamp and lamp housing become hot during

use. Allow fixture to cool before servicing

15. Do not tamper with design of fixture nor any of its safety

features.

16. Tighten electrical mains cable connections regularly and

replace with one of identical specification if damaged.

17. Use only with correct power supply.

Ventilation

18. Keep well away from flammable material.

19. Not for outdoor use. Do not cover. Do not permit fixture to

get wet.

20. To avoid overheating, do not obstruct air vents.

21. Ensure any cooling fans are in correct working order. If fans

are not working, turn fixture off immediately and service as

necessary.

Lamp

22. Check that the lamp voltage corresponds to the mains voltage

used. Only use a lamp of type and voltage indicated on lamp

housing or packaging.

23. Replaced lamp if damaged or deformed by heat.

24. Ensure lamp is correctly fitted before use.

Cleaning

25. Clean all optical parts (lenses, lamps, etc) with alcohol-based

cleaner.

26. Regularly remove dust from mirror with a soft, clean cloth.

27. Clean all filters regularly.

PLEASE NOTE

These products have been built to conform to European standards

relating to professional lighting equipment. Any modification

made to our products will void the manufacturers' warranty.

Please read all instructions carefully before operating the appliance.

Tungsten or Incandescent Lamp Spotlights

POURSUITES HALOGENE 2000/2500W

Section A - 2

1117 & 1117C 1417 & 1417C

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

DOSSIER TECHNIQUE

robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr

CONSIGNES D’UTILISATION

CONSIGNES GÉNÉRALES

1. Impropre à l'usage domestique.

2. Matériel professionnel : intervention par technicien qualié uniquement.

3. Outre les consignes d’utilisation gurant dans la présente notice, vous devrez respecter les prescriptions générales de sécurité et de prévention des accidents édictées par le législateur.

4. L’appareil auquel est attachée cette notice rentre dans la section 17 - Luminaires pour éclairage de scènes de théâtre, des studios de télévision, de cinéma et de photographie. NF EN 60598-1 et NF EN 60598-2-17.

5. Ces appareils sont considérés IP20 et réservés à une utilisation intérieure.

PROJECTEUR

6. Attention : isoler électriquement avant toute intervention.

7. Veiller à ce que le projecteur soit monté avec un support approprié (trépied ou crochet).

8. Les écrans de protection, les lentilles ou les ltres doivent être remplacés s’ils sont visiblement endommagés au point que leur ecacité en soit diminuée, par exemple par des fêlures ou des rayures profondes.

9. En position suspendue (crochet, boulon...), l’appareil doit obligatoirement être assuré par une suspension auxiliaire (élingue, chaîne...) convenablement dimensionnée et ancrée à l’arrière de l’appareil. La liaison devra être eectuée au plus court, au besoin avec plusieurs tours si la longueur de l’élingue ou de la chaîne le nécessite.

10. Les accessoires amovibles (coupe-ux, cône antihalo...) doivent également être assurés par une élingue de taille appropriée, ancrée à l’avant de l’appareil. Tenir compte de leur poids pour la charge d’accrochage.

11. Ne pas ouvrir l’appareil sous tension.

12. Attention : Lampe et supports chauds. Attendre que l’appareil soit froid avant toute intervention.

13. Ne pas modier la sécurité.

14. Resserrer régulièrement les connexions et contrôler l’état des câbles. Si le câble est détérioré, le remplacer par un câble identique.

Ventilation

15. Ne pas placer le projecteur à proximité de matière inammable.

16. Ne pas utiliser à l'extérieur. Ne pas couvrir.

17. Pour éviter toute surchaue de l’appareil, ne jamais boucher les passages d’air.

18. Si l’appareil comporte un ou plusieurs ventilateurs, vérier qu’ils fonctionnent bien. Si un dysfonctionnement apparaît à ce niveau, éteindre immédiatement le projecteur et eectuer les réparations nécessaires.

Lampe

19. Remplacer toute lampe endommagée ou déformée par la chaleur.

20. Ne pas utiliser de lampes de type diérent ou de puissance supérieure à celle indiquée.

21. Contrôler que la tension de la lampe correspond bien à la tension secteur de l’installation.

22. Ne pas mettre sous tension sans lampe en place.

Nettoyage

23. Ne pas toucher les lampes et l'intérieur des miroirs avec les doigts.

24. Nettoyer les lentilles et les lampes avec de l'alcool.

25. D époussiérer régulièrement les miroirs avec un chion doux, sec et propre.

26. Si l’appareil comporte des ltres, les dépoussiérer régulièrement.

REMARQUE

Appareils réalisés en conformité avec les directives européennes de normalisation appliquées au matériel d’éclairage professionnel. Toute modication du produit dégage la responsabilité du constructeur.

Avant de mettre l’appareil sous tension, veuillez lire attentivement les instructions ci-après.

Projecteurs pour lampes à halogène ou incandescence

Section A - 3

2000/2500W TUNGSTEN FOLLOWSPOTS

1117 & 1117C 1417 & 1417C

Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.

TECHNICAL FILE

robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr

24° 20°

13°16°

1419

20°16°

13°

24°

1419

OFF ON

OFFON

12 13

CP92: 2000W. G22 - 3200°K.

VERSION 110V

VERSION 240V :

VERSION 110V. :

FENETRE Ø75 / GOBO: TAILLE "A".

GATE SIZE Ø75 / "A" SIZE. GOBO.

MODELES : Ref.: 1417 "GINGER" Ref.: 1117 "ALEX" P = 2500W. A = 12A. U = 220/240V. Hz = 50/60Hz. t a = 40°C. t max = 270°C. IP 20.

2.80m

35Kg MAX.

MAXI Ø 40mm

CP92: 2000W. CP91: 2500W. G22 - 3200°K.

A407689

LAMPES / LAMPS.

LIBERATION DOUILLE

SOCKET RELEASE

CONTROLE

N° DE SERIE SERIAL N° :

70°

40°

robert juliat

Made in EEC - France -

BIPLAN

P = max. 2000W.

I = max. 23A.

U = 100/115V. AC. Hz = 50/60Hz.

t°a = 40°C. t°max = 270°C.

IP 20.

GINGER

USING THE LIGHTING UNIT.

IMPORTANT .

Before use, make sure the mains voltage corresponds to the voltage of the lamp.

- Turn the switch b to the "OFF" position.

- Make sure the lamp is correctly mounted inside the lamp housing c . (Refer to section A - 5)

- Plug the cable d to the mains.

- Turning the switch b to the "ON" position lights up the lighting unit.

WARNING !

- Never open the lamp house’s bonnet. housing when the lighting unit is on.

- Read section A - 1 attentively, "User's instructions".

- The identication plate is situated on the back of tungsten followspot.

THE IDENTIFICATION PLATE.

1 Technical characteristics :

- P = Maximum power authorised.

- A = Lamp normal intensity.

- U = Voltage at the lamp terminal.

- Hz = Frequency.

- t a = surrounding temperature.

- t max = External maximuæm temperature of the unit.

- IP 20 = indoor use ONLY. 2 Net weight without stand. 3 Serial number.

4 European conformity. 5 The brand mark, manufacturer's name and origin of the product. 6 Restrictive position use: front view. 7 Lighting unit reference. 8 Minimum distance between a flammable material and the lighting unit. 9 Gobo size. 10 Admissible lamps. 11 WEEE directive label. 12 Read manual. 13 Class 1 product.

Units :

- Dimensions = metre (m) millimetre (mm). - Frequency = Hertz (Hz).

- Weight = kilogram (kg). - Power = Watt (W).

- Intensity = Ampere (A) milliampere (mA). - Temperature = Degree Celsius (°C).

- Voltage = Volt (V).

POURSUITES HALOGENE 2000/2500W

Section A - 4

1117 & 1117C 1417 & 1417C

DOSSIER TECHNIQUE

robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr

24° 20°

13°16°

1419

20°16°

13°

24°

1419

OFF ON

OFFON

12 13

CP92: 2000W. G22 - 3200°K.

VERSION 110V

VERSION 240V :

VERSION 110V. :

FENETRE Ø75 / GOBO: TAILLE "A".

GATE SIZE Ø75 / "A" SIZE. GOBO.

MODELES : Ref.: 1417 "GINGER" Ref.: 1117 "ALEX" P = 2500W. A = 12A. U = 220/240V. Hz = 50/60Hz. t a = 40°C. t max = 270°C. IP 20.

2.80m

35Kg MAX.

MAXI Ø 40mm

CP92: 2000W. CP91: 2500W. G22 - 3200°K.

A407689

LAMPES / LAMPS.

LIBERATION DOUILLE

SOCKET RELEASE

CONTROLE

N° DE SERIE SERIAL N° :

70°

40°

robert juliat

Made in EEC - France -

BIPLAN

= max. 2000W.

= max. 23A.

= 100/115V. AC.

= 50/60Hz.

t°

a = 40°C.

t°

max = 270°C.

IP 20

GINGER

UTILISATION DU PROJECTEUR.

IMPORTANT . Avant utilisation, vérifer que la tension du secteur

corresponde bien à celle indiquée sur la lampe.

- Mettre l'interrupteur b sur la position "OFF".

- Monter la lampe correctement dans le lanterne c . (voir section A -5)

- Raccorder le cordon d sur le secteur.

- Mettre l'interrupteur b sur la position "ON" pour allumer le projecteur.

ATTENTION !

- Ne jamais ouvrir le capot de lanterne, projecteur allumé.

- Lire attentivement section A - 2, "Consignes d'utilisation".

- La plaque signalétique est montée sur l'arrière de la poursuite halogène.

LA PLAQUE SIGNALÉTIQUE.

1 Caractéristiques techniques :

- P = puissance maximum autorisée.

- A = Intensité normale de la lampe.

- U = Tension aux bornes de la lampe.

- Hz = Fréquence.

- t a = température ambiante.

- t max = température maximum extérieure de la carrosserie.

- IP 20 = utilisation intérieure uniquement. 2 Poids net sans pied. 3 Numéro de série.

4 Conformité Européenne. 5 Le sigle, nom du constructeur et l'origine du produit. 6 Positions restrictives d'utilisation: en vue de face. 7 Référence du projecteur. 8 Distance minimum d'une matière inflammable par rapport à l'appareil. 9 Taille du gobo. 10 Lampes admissibles. 11 Marquage directive DEEE. 12 Lire le manuel. 13 Produit de classe 1.

Unités utilisées :

- Dimensions = mètre (m) millimètre (mm). - Fréquence = Hertz (Hz).

- Poids = kilogramme (kg). - Puissance = Watt (W).

- Intensité = Ampère (A) milliampère (mA). - Température = Degré Celsius (°C).

- Tension = Volt (V).

TECHNICAL FILE / DOSSIER TECHNIQUE

TUNGSTEN FOLLOWSPOTS / POURSUITES HALOGENE

Section A - 5

1117 & 1117C 1417 & 1417C

Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.

robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr

PLACING THE LAMP / MISE EN PLACE DE LA LAMPE

User’s precautions :

- Disconnect from the mains. (Lamp housing switch in the «OFF» position).

- Wait until lamp is cold, before replacing.

- Avoid touching the bulb of the lamp.

Précautions d'emploi:

- S'assurer d'être hors tension (Interrupteur de la lanterne sur "OFF").

- Lampe froide.

- Eviter de toucher le bulbe de la lampe.

- Open the Lamp house’s bonnet.

- Press the button 1 to set free the socket jaws 2 .

- Place the lamp 3 into the socket 4 .

- Let go of the button 1 to block the jaws into place.

- Close the bonnet of the lamp housing.

- Refer to section A - 3 before connecting to the mains.

- Ouvrir le capot de la lanterne.

- Appuyer 1 pour libérer les mâchoires de la douille 2 .

- Positionner la lampe 3 dans la douille 4 .

- Relâcher 1 pour bloquer les mâchoires de la douille.

- Fermer le capot de la lanterne.

- Voir section A - 4 avant raccordement sur le secteur.

Disconnect from the mains before any servicing. Service only by qualified technician /

Isoler électriquement avant toute intervention. Intervention par technicien qualifié.

TECHNICAL FILE / DOSSIER TECHNIQUE

TUNGSTEN FOLLOWSPOTS / POURSUITES HALOGENE

Section B - 1

1117 & 1117C 1417 & 1417C

Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.

robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr

LENTILLE ASPHÉRIQUE & MIROIR.

- S'assurer d'être hors tension.

- Ouvrir le capot de la lanterne.

- Sortir la lampe. (Voir section A - 9).

- Desserrer le verrou 1 .

- Retirer l'ensemble porte-lentille 2 .

- Essuyer la lentille 3 et le miroir 4 avec un chiffon doux et sec.

- Remonter l'ensemble porte-lentille 2 .

- Nettoyer de la même façon les lentilles à l'intérieur du zoom.

ENTRETIEN

ASPHERIC LENS & REFLECTOR.

- Disconnect from the mains.

- Open the lamp house’s bonnet.

- Take out the lamp. (Refer to section A - 9).

- Unscrew the lock 1 .

- Take out the lens holder set 2 .

- Clean the lens 3 and the reflector 4 with a soft dry cloth.

- Remount the lens holder set 2 .

- Clean in the same way, the lenses in the lens tube.

MAINTENANCE

- Echange de l'ensemble porte-filtre 1 .

- Echange d’un filtre : ouvrir les 4 clips 2 .

- Découpe des filtres 3 : Ø207.

- Pour prolonger la durée de vie des gélatines, il est préférable d’utiliser les couleurs les plus foncées à l’avant de la poursuite et le filtre I.R. (en position Cold Beam).

9° 7°

1119

- Remove the colour frame from the slot 1 .

- For changing a colour, open the 4 clips 2 .

- Cut out a colour 3 : Ø207.

- For a longer gel life, it is recommended to place the darker colours towards the front of the followspot and the I.R. filter

(set to Cold Beam).

CHANGING THE COLOUR FRAMES AND COLOURS.

ECHANGE DES PORTE-FILTRES & DES FILTRES /

Disconnect from the mains before any servicing. Service only by qualified technician /

Isoler électriquement avant toute intervention. Intervention par technicien qualifié.

TECHNICAL FILE / DOSSIER TECHNIQUE

TUNGSTEN FOLLOWSPOTS / POURSUITES HALOGENE

Section B - 2

1117 & 1117C 1417 & 1417C

Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.

robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr

LAMPE HOUSE - ELECTRICAL DIAGRAM /

PLAN ELECTRIQUE - LANTERNE

Date Nom

MODIFICATIONS

1017P10014 1017P10013

ME06200407 ME06300013 ME14220202 ME14115201

ME04100019

REP CODE DESIGNATION

B C D

E F

REP A modif - câble 110V. Ajouter réfs 1117 & 1417 sur plan.

Codes des câbles REP "A" modiées.

11/05/04 30/09/04

18/06/10

JMH JMH

JMH / EW

Câble / Cable - 110V. (NA). Câble / Cable - 230V. (STANDARD). Barrette de jonction / Junction block. Barrettte de terre / Earth block. Ventilateur / Fan - 230V. (STANDARD). Ventilateur / Fan - 110V. (NA). Terre principale / Main earth. Interrupteur bipolaire / 2 pole rocker switch.

* Vert / Green

(*) Version : Nord- Americaine / North-American (NA).

* Blanc / White

* Noir / Black

Vue de dessous de la lanterne /

Lamp house viewed from underneath.

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 1

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

1117 & 1117C 1417 & 1417C

C PD10110009 Ensemble porte-ltre (sans ltre) / Complete lter frame (without lter).

Voir aussi section B - 1 / See also section B - 1.

A 1119P30101 Ensemble changeur 6 couleurs / Complete 6 way colour changer unit (BOOMERANG).

1 1011P30101 Corps kit couleurs / Colour changer unit (250 x 250). 2 1011P30102 Capot kit couleurs / Bonnet. 3 1011P30004 Porte-filtre sans rondelle / Filter holder without disk. 4 DJ40584800 Plaque verrouillage kit couleur / Locking plate. 5 DJ40579300 Butée de capot / Bonnet stopper. 6 DJ30032201 Rondelle porte-gélatines / Filter holder disk.

8 DE40691700 Repère couleur aimanté porte-filtre / Colour indicator magnet (Ø210). 9 DE40493300 Etiquette toutes poursuites / General followspot sticker (HMI GELATINE H-T). 10 VI04030010 Rondelle contact à picot / Contact washer (Ø4). 11 VI04020001 Ecrou / Nut (M4). 12 VI04010012 Vis / Screw (M4). 13 PD10110007 Profil PVC souple / Plastic protection. 14 CF00300034 Mousse adhésive / Shock absorber. 15 CF00300040 Caoutchouc adhésif / Rubber shock obsorber. 22 ME07060402 Bouchon noir / Black plug (Ø6). 23 1011P30105 Mécanisme gélatine boomerang monté / Mounted filter mechanism.

RJ307418

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 2

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

1117 & 1117C 1417 & 1417C

14 25

1815

216

112217

B 1449P30000 Ensemble changeur 6 couleurs complet / Complete 6 way colour changer unit (PUSH/PULL) GINGER (OPTION: ALEX).

1 1459P30003 Kit couleurs vide (sans boite de ventilation) / Empty colour changer unit (without fan box). 2 1011P30005 Support rondelle gelatine / Filter disk. 3 1011P30004 Porte filtre sans rondelle / Filter holder without disk. 4 DJ30032201 Rondelle / Disk (Ø212). 5 DJ40007401 Axe / Axle (Ø4). 6 DJ40011100 U de maintien caoutchouc kit couleurs / Shock absorber support. 7 DJ40029700 Pièce d’arrêt capot kit couleurs / Shock absorber (Outer). 8 DJ40203801 Pièce de glissement des carrés de guidage KC / Sliding handle stabler. 9 DJ40203802 Pièce de glissement des carrés de guidage KC / Sliding handle stabler. 10 DJ40207901 Plaque presse téflon kit couleurs / Plastic press plate. 11 DJ40211601 Tiges de manoeuvre KC / Filter axle. 12 DJ40557500 Support gélatine KC / Filter support. 13 DE40493300 Etiquette pour tous projecteurs poursuite / General followspot sticker (GELATINE H-T). 14 DE40691700 Repère de couleur aimanté pour porte-filtre / Colour indicator magnet (Ø210). 15 DU30221907 Entretoise lisse / Spacer. 16 DU30221968 Entretoise lisse / Spacer. 17 DU30222011 Colonnette / Spacer. 18 DT40280801 Ressort 5 spires / Spring. 19 CF00000005 Colle / Glue (Loctite). 20 PD10110008 Rondin EPDM cellulaire / Shock absorber (Inner - Ø20 mm). 21 PD10110007 Profil PVC souple / Plastic protection. 22 VI04020004 Ecrou / Nut (M4). 23 VI04012004 Filet / Handle connection (M4). 24 VI04020009 Ecrou cage / Nut cage (M4). 25 VI03240007 Rivet. 26 VI03020009 Ecrou / Nut (M3). 27 1011P30006 Tirette kit couleurs / Sliding handle. 28 VI04010012 Vis / Screw (M4). 29 DJ40482400 Cache pour corps kit couleur / Cover.

Voir aussi section B - 1 / See also section B - 1.

C PD10110009 Ensemble porte-ltre (sans ltre) / Complete lter frame (without lter).

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 3

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

1117 & 1117 C

Dessin sur page C - 4 / Drawing on page C - 4.

B Ensemble fourche / Complete yoke.

1 1159P20004 Déport de fourche / Yoke extension. 2 PO00000025 Poignée débrayable / Fast locking handle (M10). 3 DJ30414907 Fourche droite / Straight yoke. 4 DU30482100 Cône mâle / Male disk. 5 DU40477700 Canon pour blocage de fourche / Yoke blocking bearing. 6 VI06010012 Vis / Screw (M6). 7 VI06030003 Rondelle plate / Washer (Ø6). 8 VI10030009 Rondelle / Washer. 9 DJ40434102 Index de fourche / Yoke index.

A Zoom complet / Complete lens tube. 1 1119P20005 Porte lentille avant monté avec lentille / Front lens holder with lens (détails / details : Section C- 5). 2 1119P20010 Porte lentille arrière monté avec lentille / Rear lens holder with lens (détails / details : Section C- 5). 3 1159P20002 Corps + capot de zoom / Complete lens tube hood. 4 1159P20004 Déport de fourche / Yoke bracket. 5 1159P20007 Fourche droite préparée avec cône / Prepared straight yoke with disk. 6 1159P20008 Kit porte verres à ressort / Filter holder with spring (Ø97). 7 1159P20010 Obturateur manuel / Mechanical shutter (détails / details : Section C- 10). 8 BO04010001 Bouton borne femelle / Female knob. 9 BO10000008 Bouton moleté / Focusing knob.

11 CTM0200009 Courroie dentée / Toothed belt. 12 DJ30226218 Tige / Rod. 13 DJ30694201 Support poignée / Handle holder (Ø30). 14 DJ40095817 Guide de blocage / Blocking plate. 15 DJ40095822 Guide de blocage / Blocking plate.

17 DJ40694400 Bride support de poignée / Attach suppor t (Ø30). 18 DJ40797650 Renfort pour fourche réglable / Reinforcement for adjustable yoke. 19 DJ40800800 Cache oblong / Cover. 20 DJ40927301 Liason gauche de fourche / Left yoke linking plate. 21 DU30222015 Colonnette / Spacer.

23 DU40032605 Canon de fourche / Bearing. 24 DU40477700 Canon pour blocage de fourche / Yoke blocking bearing. 25 PO00000025 Poignée débrayable / Fast locking handle (M10). 26 VI04010006 Vis / Screw (M4). 27 VI04010012 Vis / Screw (M4). 28 VI04020004 Ecrou / Nut (M4). 29 VI04030010 Rondelle contact à picot / Contact washer (Ø4). 30 VI04040005 Rivet. 31 VI05010029 Vis / Screw (M5). 32 VI05010046 Vis / Screw (M5). 33 VI05030007 Rondelle plate / Washer (Ø5).

37 VI10010018 Vis / Screw (M10). 38 VI10030003 Rondelle plate / Washer (Ø10). 39 VI10030009 Rondelle / Washer. 39 VI10030009 Rondelle / Washer. 40 Section C-9 Commande locale / Local control. 42 DJ40955400 Cache fuite / Cover. 43 ME07100301 Passe l / Wire protection (Ø9,5).

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 4

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

1117 &

1117 C

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 5

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

1117 & 1117 C

RJ307405

A 1119P20005 Ensemble porte-lentille AV / Front lens holder.

1 900P023003 Porte-lentille avant / Front lens holder 2 DU40454400 Fourreau guidage lentilles / Lens holder guide. 3 DU40423601 Pince lentille / Lens holder. 6 VI04010053 Vis / Screw (M4). 7 OP20010002 Lentille / Lens. 8 DU40754800 Palier fendu pour porte-lentille / Ring bearing. 9 DU40063800 Tige porte-bouton / Knob axle. 10 VI14050001 Circlips extérieur / Outer clips (Ø14). 11 VI04030005 Rondelle / Contact washer (Ø4).

RJ307406

D 1119P20010 Ensemble porte-lentille AR / Rear lens holder.

1 1119P20001 Porte-lentille arrière / Rear lens holder. 2 FPADIV0025 Porte-verre dépoli / Frosted glass holder. 3 VI04010006 Vis / Screw (M4). 4 DJ40450802 Rondelle porte-lentille / Lens disk. 5 DU30222138 Colonnette / Spacer. 6 OP11010004 Lentille / Lens. 7 DJ40505000 Rondelle de pression / Washer. 8 DU40063800 Tige porte bouton / Knob axle. 9 DU40754800 Palier PTFE fendu pour porte-lentille / Ring bearing. 10 VI04020001 Ecrou / Nut (M4). 11 VI04030010 Rondelle contact à picot / Contact washer (Ø4).

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 6

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

1417 &

1417 C

Dessins sur page C - 7 / Drawings on page C - 7

B Ensemble fourche droite / Complete straight yoke.

1 1419P20002 Déport de fourche / Yoke extension. 2 BO06010003 Bouton de serrage / Tightening knob. 3 DJ40434102 Index de fourche / Yoke index. 4 DJ40555600 Bride de maintien cable / Cable lock. 5 DJ40696100 Rondelle / Washer (Ø58). 6 DJ30414907 Fourche droite / Straight yoke. 7 DU30221959 Entretoise lisse / Spacer. 8 DU30222030 Colonnette / Spacer. 9 DU30482100 Cône mâle / Male axle. 10 DU40477700 Canon pour blocage de fourche / Yoke blocking bearing. 11 PO00000025 Poignée débrayable / Fast locking handle (M10). 12 VI06010012 Vis / Screw (M6). 13 VI06010018 Vis / Screw (M6). 14 VI06020012 Ecrou frein fendu / Locknut (M6). 15 VI06030003 Rondelle plate / Washer (Ø6). 16 VI10010005 Vis / Screw (M10). 17 VI10030003 Rondelle plate / Washer (Ø10). 18 VI10030009 Rondelle / Washer.

A Zoom complet / Complete lens tube. 1 1159P20008 Kit porte-verres / Filter holder (Ø97). 2 1159P20010 Obturateur manuel / Mechanical shutter (détails / details : Section C- 10). 3 1419P20006 Ensemble porte-lentille avant / Complete front lens holder (détails / details : Section C- 8). 4 1419P20007 Porte-lentille AR / Rear lens holder (détails / details : Section C- 8). 5 1459P20002 Montage corps + capot / Lens tube + bonnet. 6 BO04010001 Bouton borne femelle / Female knob. 7 BO10000008 Bouton moleté / Focusing knob. 8 CTM0200009 Courroie dentée / Belt. 9 DJ30226206 Tige / Rod. 10 DJ30694203 Support de poignée / Handle holder. 11 DJ40095801 Guide de blocage / Blocking plate. 12 DJ40095817 Guide de blocage / Blocking plate. 13 DJ40694400 Bride support de poignée / Attach suppor t. 14 DJ40955400 Cache fuite / Cover. 15 DU30222017 Colonnette / Spacer. 16 DU30222021 Colonnette / Spacer. 17 DU30222127 Colonnette / Spacer. 18 VI04020004 Ecrou / Nut (M4). 19 VI04012002 Filet / Thread (M4). 20 VI04010006 Vis / Screw (M4). 21 VI04010012 Vis / Screw (M4).

23 VI04020001 Ecrou / Nut (M4). 24 VI04020005 Ecrou autofreiné à bague nylon / Locknut (M4). 25 VI04030010 Rondelle contact à picot / Contact washer (Ø4). 26 VI04040005 Rivet. 27 VI05010046 Vis / Screw (M5).

29 ME07100301 Passe l / Wire pass (Ø9.5). 30 Section C- 9 Commande locale / Local control.

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 7

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

1417 &

1417 C

14 21

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 8

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

1417 &

1417 C

(OPTION)

B 1419P20006 Ensemble porte-lentille AV / Front lens holder.

1 900P023003 Porte-lentille avant / Front lens holder 2 DU40454400 Fourreau guidage lentilles / Lens holder guide. 3 DU40423601 Pince lentille / Lens holder. 6 VI04010053 Vis / Screw (M4). 7 DU40754800 Palier fendu pour porte lentille / Ring bearing. 8 DU40063800 Tige porte bouton / Knob axle. 9 VI14050001 Circlips extérieur / Outer clip (Ø14). 10 OP20010004 Lentille / Lens. 11 VI04030005 Rondelle / Contact washer.

1011

RJ307385

C 1417P20001 Ensemble porte-lentille AR / Rear lens holder.

1 1439P20004 Porte-lentille arrière / Rear lens holder. 2 FPADIV0025 Porte-verre dépoli / Frosted glass holder 3 DJ40505000 Rondelle de pression / Washer. 5 DJ40450802 Rondelle porte-lentille / Lens disk. 6 OP11010004 Lentille / Lens. 7 VI04010006 Vis / Screw (M4). 8 DU30222127 Colonnette / Spacer. 9 DU30222013 Colonnette / Spacer. 10 VI04010055 Vis / Screw (M4). 11 DU40063800 Tige porte bouton / Knob axle. 12 DU40454400 Fourreau guidage lentilles / Lens holder guide. 13 VI14050001 Circlips extérieur / Outer clips. 14 DU40754800 Palier PTFE fendu pour porte lentille / Ring bearing.

D FPAFIX0048 Ensemble jambe pour projecteur de pont / Complete RJ overhead stand. Voir nomenclature / Refer to spare parts list : DN40975100

618

718

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 9

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

1117 & 1117C 1417 & 1417C

A 1159P20008 Ensemble dépoli basculant / Soft lter holder with ip lever.

1 DJ40958800 Flasque porte-verres / Filter holder counter plate. 2 DJ40959000 Bielle / Arm support. 3 DJ40958900 Contre asque porte-verre / Filter holder inner plate. 4 DJ40955800 Levier pour ressort / Lever for spring. 5 DU40958700 Axe pivot / Axle (Ø5, M4). 6 DJ40923751 Porte-verre / Filter holder. 7 DJ40923951 Levier de manoeuvre / Lever arm. 8 1159P20005 Porte-verre équipé dépoli / Filter holder equipped with soft lter (Ø97). 10 ME10010221 Manchon silicone / Silicone protection. 11 DU30222016 Colonnette / Spacer. 12 DJ40929500 Tige de manoeuvre / Lever arm. 13 DT40504800 Ressort / Spring. 14 VI03023004 Colonnette traversante à sertir / Spacer. 15 VI04030002 Rondelle plate / Washer (Ø4). 16 VI04010019 Vis / Screw (M4 x 10). 17 VI04020017 Ecrou frein fendu / Locknut (M4). 18 VI04020014 Ecrou à oreilles / Wing nut (M4). 19 VI04030009 Rondelle plate / Washer. 20 VI04040022 Rivet.

618

41514

719

dépoli /

soft lter

B Ensemble commande locale / Complete mechanical local control (ALEX). Ensemble commande locale / Complete mechanical local control (GINGER).

1 DU40695901 Molette de commande / Control stick (Ø18 - ALEX). 2 DU40695904 Molette de commande / Control stick (Ø18 -GINGER). 3 BO04010005 Bouton moleté / Gripping wheel (Ø16 M4 femelle / female). 4 BO04010001 Bouton borne femelle / Female button. 5 CTM0300002 Roue dentée / Toothed wheel. 6 DJ30694103 Cache pour courroie / Belt cover (coté droit / right side). 7 DJ30694201 Support poignée / Handle holder (Ø30). 8 DJ40694753 Support de cache courroie / Belt cover holder. 9 DJ40895900 Languette de serrage / Braking plate. 10 DU40694801 Axe pour molette / Axle. 11 DU40694802 Axe pour molette / Axle. 12 DU40695000 Vernier sur molette / Wheel control. 13 DE40691904 Etiquette repère molette pour obturateur / Index sticker (Ø100). 14 VI04020017 Ecrou frein fendu / Locknut (M4). 15 VI04012003 Filet / Thread (M4). 16 VI04010013 Vis / Screw (M4). 17 VI04010024 Vis / Screw (M4). 18 VI04010065 Vis sans tête à bout plat / Headless screw (M4). 19 VI06030001 Rondelle plate / Washer. 20 VI05010046 Vis / Screw (M5).

1119

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 10

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

1117 & 1117C 1417 & 1417C

C 1159P20010 Ensemble obturateur manuel / Complete mechanical dimmer (Ø100).

1 1159P20009 Obturateur prémontée / Pre-mounted shutter (Ø100). 2 DU40793300 Roue dentée 60 dents / 60 teeth gear. 3 DJ40793400 Flasque / Flange. 4 DU40704500 Axe support volet / Axle support. 5 DU30221976 Galet tendeur / Idler roller. 6 DT40637200 Ressort de rappel / Spring. 7 DU30221970 Entretoise lisse / Spacer.

9 VI03230001 Rondelle plate / Washer. 10 VI03030006 Rondelle plate / Washer (Ø3). 11 VI03020003 Ecrou autofreiné à bague nylon / Locknut (M3). 12 VI03010007 Vis / Screw (M3). 13 VI03010042 Vis / Screw (M3). 14 DU30221975 Entretoise lisse / Spacer.

"A-A"

"B-B"

"C-C"

"D-D"

RJ209279

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 11

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

1117 & 1117C 1417 & 1417C

1 1119P10000 Lanterne prémontée / Premounted lamp house.

3 DU30221917 Entretoise lisse / Spacer. 4 DU30221925 Entretoise lisse / Spacer. 5 1017P10004 Cache ventilation lanterne / Fan cover. 6 1017P10005 Cordon lanterne / Power cable - 230V (détails / details : Section C- 14). 1017P10103 Cordon lanterne / Power cable - 110V (détails / details : Section C- 14). 7 DU40236105 Tige guide lanterne / Lantern rod. 8 VI04010019 Vis / Screw (M4). 9 VI04030010 Rondelle contact à picot / Contact washer (Ø4). 10 VI04020001 Ecrou / Nut (M4). 11 VI06030008 Rondelle contact à picot / Contact washer (Ø6). 12 VI06020001 Ecrou / Nut (M6). 13 DE40768900 Plaque de contrôle / Identification plate (230V). DE40769000 Plaque de contrôle / Identification plate (110V). 14 VI02440006 Rivet. 15 700P012019 Capot / Hood. 16 VI04040005 Rivet. 17 DE40570000 Etiquette / Sticker (ON-OFF). 18 DE40506001 Etiquette Precautions de lampe. 19 DE40506002 Lamp precautions sticker.

Voir sections / Refer to sections :

C- 12 & C - 13

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 12

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

1117 & 1117C 1417 & 1417C

B Support optique / Optic holder. 2 Section C - 13 Douille / Socket (G22).

3 Section C - 14 Ensemble ventilation lanterne / Lantern fan kit. 4 DJ20452900 Berceau support optique / Optic kit. 5 DJ20484401 Buse de ventilation / Air tunnel. 6 VI05010004 Vis / Screw (M5). 7 VI04040005 Rivet.

C Section C - 13 Ensemble optique / Complete optic.

RJ307277

D PD10170012 Fourche renforcée orientable / Heavy duty adjustable yoke.

1 DJ30607400 Fourche / Yok e.

5 DJ30645400 Bras orientable / Directional arm.

7 DU30482100 Cône mâle / Male axle. 8 DJ40434102 Index de fourche / Yoke index. 9 DU40022200 Palier delrin / Plastic stud. 10 VI06030003 Rondelle plate / Washer (Ø6). 11 VI06010012 Vis / Screw (M6). 12 VI08010022 Vis / Screw (M8). 13 VI08030008 Rondelle / Washer (Ø8).

RJ407654

E FPADIV0030 Support gobo / Gobo holder.

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 13

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

A 700P012201 Ensemble douille G22 complet / Complete socket G22. B 1017P10008 Kit douille G22 + support + carré + câbles / G22 socket set with wires. C PD70000038 Mécanisme de commande seul / Control mechanism only.

1 DJ40552201 Support de douille / Socket holder. 2 SOG2200004 Douille G22 céramique / G22 socket. 4 DU40601100 Carré de retenue d’axe pour douille / Axle end support. 5 VI04010065 Vis sans tête / Set screw (M4). 6 DU40601200 Canon d’étrier de serrage douille / Tightening stud. 7 DU40601300 Axe pour douille / Socket axle. 8 DU40601400 Poussoir / Pushing button. 9 DU40601500 Tirant / Pulling handle. 10 DJ30223126 Tube (Ø10). 11 DT40244800 Ressort / Spring.

1117 & 1117C 1417 & 1417C

RJ307559

MAXI Ø 40mm

CP92: 2000W. CP91: 2500W.

G22 - 3200°K.

BIPLAN

D 700P012015 Ensemble optique lanterne / Complete lamp house optic kit.

1 DJ30439401 Support asphérique / Aspheric holder. 2 DJ30464501 Porte-miroir / Mirror holder. 3 DJ40440100 Rondelle de maintien asphérique / Aspheric ring support (Ø80). 4 DJ40440200 Rondelle de pression asphérique / Aspheric lens pressure ring. 5 DJ40450802 Rondelle porte lentille / Lens holder ring (Ø110). 6 DJ40461900 Plaque signalétique pour condenseur / Condenser identification plate. 7 DJ40504600 Plaque de retenu miroir / Mirror disk. 8 DJ40505000 Rondelle de pression pour lentilles / Lens pressure ring (Ø110). 9 DU30221902 Entretoise lisse / Spacer. 10 DU30221963 Entretoise lisse / Spacer. 11 DU30222015 Colonnette / Spacer. 12 DU30222067 Colonnette / Spacer.

14 VI04010055 Vis / Screw (M4). 15 VI04030010 Rondelle contact à picots / Contact washer (Ø4). 16 VI04010006 Vis / Screw (M4).

18 VI03010012 Vis / Screw (M3). 19 VI03020001 Ecrou / Nut (M3). 20 VI03240007 Rivet. 21 VI03020007 Ecrou plate base plate / Nut. 22 MI00000012 Miroir / Mirror. 23 OP11040001 Lentille / Lens. 24 OP08020002 Lentille asphérique / Aspheric lens.

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 14

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

A 1017P10005 Cordon lanterne / Lamp house cable (230V). 1017P10103 Cordon lanterne / Lamp house cable (110V).

1 DJ20550101 Support serre câble / Cable gland holder. 2 DJ40562700 Support inter bipolaire / 2 pole circuit breaker holder. 3 DJ20550103 Support prise / Plug holder. 4 DJ30550202 Cache isolant AR / Rear cover. 5 VI04020009 Ecrou cage / Nut cage (M4). 6 VI04030010 Rondelle contact à picot / Contact washer (M4). 7 VI04020001 Ecrou / Nut (M4). 8 VI04040005 Rivet. 9 ME07130101 Serre cable / Cable gland. 10 ME07130201 Contre écrou / Nut. 11 ME10010205 Manchon silicone / Silicon protection. 12 ME04100019 Interrupteur / Switch (40A, 2 pole). 13 VI04010042 Vis / Screw (M4). 14 1017P10013 Câble lanterne + prise / Lamphouse cable with plug (230V). 1017P10014 Câble lanterne / Lamp house cable (110V). 15 ME06200407 Barrette Jonction / Terminal. 16 VI04010039 Vis / Screw (M4).

B 1017P10009 Ensemble ventilateur / Fan parts (230V). 1017P10101 Ensemble ventilateur / Fan parts (110V).

1 700P012012 Boitier sup ventilateur / Upper fan unit. 2 ME14220202 Ventilateur / Fan (230V). ME14115201 Ventilateur / Fan (110V). 3 VI04020010 Ecrou cage / Nut cage (M4). 4 DJ30452801 Cache sur l’avant / Front protection plate. 5 VI04040005 Rivet. 6 VI04010012 Vis / Screw (M4). 7 VI04030010

Rondelle contact à picots / Contact washer (Ø4).

8 VI04010064 Vis / Screw (M4).

RJ307275

1117 & 1117C 1417 & 1417C

SPARE PARTS LIST /

NOMENCLATURE PIÈCES DÉTACHÉES

CODE

REP

DESCRIPTION

2000/2500W TUNGSTEN FOLLOWSPOTS /

POURSUITES HALOGÈNE 2000/2500W

Section C - 15

Robert Juliat reserve the right to change or alter any of the items detailed on this

page, to increase or improve manufacturing techniques without prior notice.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements

mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.

Mesures en mm / Measurements are in mm.

ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

1117 & 1117C 1417 & 1417C

2627 5 25 16

1813

21 29

Position vis rep "C" pour Ø72 / Rep "C" screw (VI02010005) position for Ø72 : 1039 - 1439 - 1017 - 1019 - 1119 1149 & 1159.

Ø72

A size

RJ306600

DETAIL "B"

A FPAIRIS019 Ensemble cassette iris montée / Complete black-out iris cassette.

1 DJ30659250 Platine cassette iris / Iris main plate. 2 DU40659100 Axe galet de guidage / Roller axle. 3 DU40659000 Galet de guidage en téon / Teon roller. 4 DJ40659550 Plaque porte-galets mobile / Mobile roller support. 5 DU40659300 Colonnette point xe iris / Strut xing point for iris. 6 DJ40659400 Volets protège lames / Protection blades. 7 DU40659800 Ensemble côté commande avec palier serti / Side unit control with crimped bearing. 8 DU40478200 Axe de roue dentée / Gear axle. 9 DU40659600 Pignon intermédiaire 96 dents / 96 gear (module 0,5). 10 PO00000028 Poignée débrayable noire femelle / Female black fast locking handle (M8). 11 DU40231500 Pignon conique 18 dents / 18 teeth gear (module 1). 12 DJ40797900 Plaque de maintien soudée / Welded plate. 13 DU40638700 Axe de manoeuvre / Driving axle. 14 DU40088600 Roue 120 dents avec pignon conique serti / 120 teeth gear with crimped gear. 15 VI0303009 Rondelle plate / Washer (Ø3). 16 VI04030002 Rondelle plate / Washer (Ø4). 17 VI04030003 Rondelle plate / Washer (Ø4). 18 VI08030006 Rondelle contact à picot / Contact washer (Ø8). 19 VI03010003 Vis / Screw (M3). 20 VI03010037 Vis / Screw (M3). 21 VI03010006 Vis / Screw (M3). 22 VI03010026 Vis / Screw (M3). 23 VI04010002 Vis sans tête à bout cuvette / Setscrew (M4). 24 VI03010027 Vis / Screw (M3 x 10). 25 VI04020017 Ecrou frein fendu / Locknut (M4). 26 DU30221957 Entretoise lisse / Spacer. 27 DU30221951 Entretoise lisse / Spacer. 28 DU30222138 Colonnette / Spacer. 29 IN75000004 Iris nu / Iris (Ø75). 30 CF00000006 Frein let / Locking glue. 31 BO06010001 Bouton borne femelle / Female end knob. 32 VI06030001 Rondelle plate / Washer (Ø6).

Robert Juliat ALEX, 1117 C, GINGER, 1117, 1417 Technical File

Specifications and Main Features

Frequently Asked Questions

User Manual
