QUICKSTART GUIDE

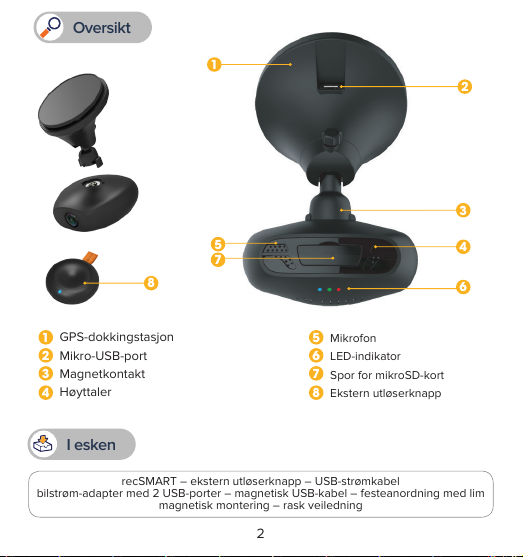

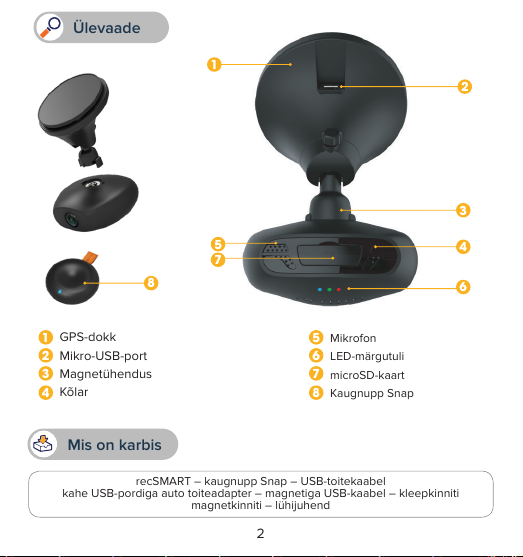

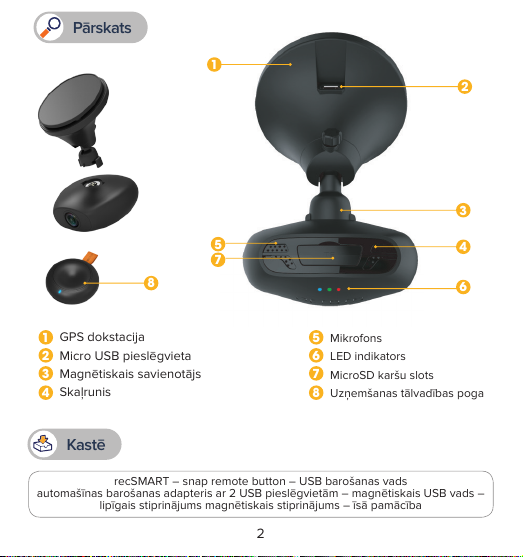

GPS Dock

1

Micro USB port

2
3

Magnetic connector
Speaker

4

1

2

3

5
7

8

5

Microphone

6

LED indicator

7

MicroSD Card Slot

8

Snap Remote Button

4

6

car power adapter with 2 USB ports – Magnetic USB cable – adhesive fixture

recSMART – snap remote button – USB power cable

magnetic mount – quick start guide

2

3

1 2

3

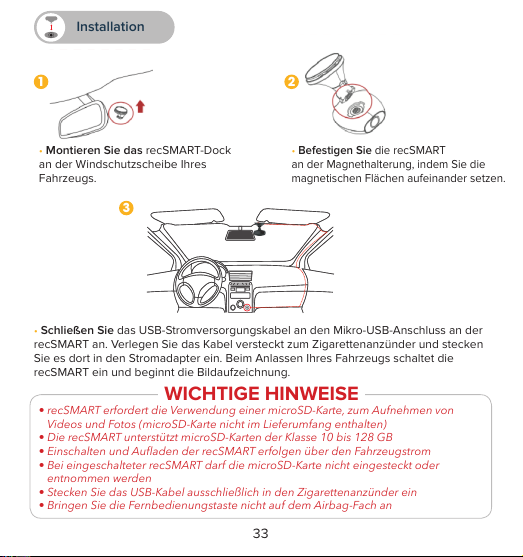

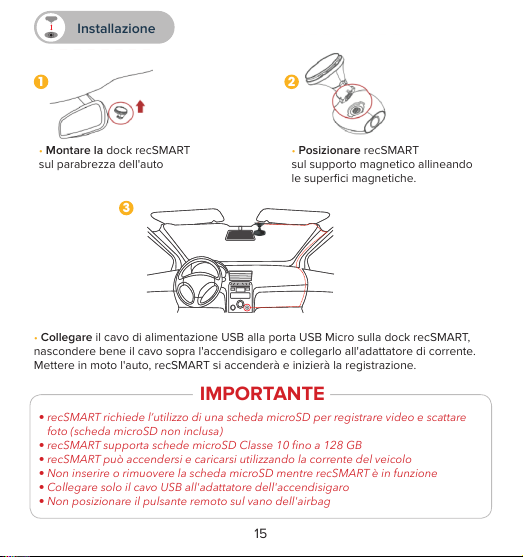

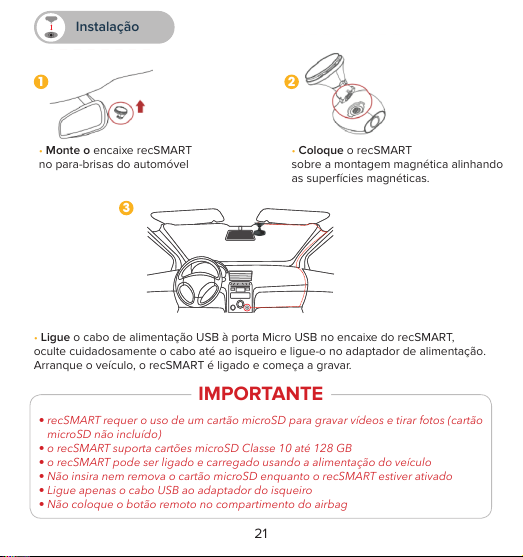

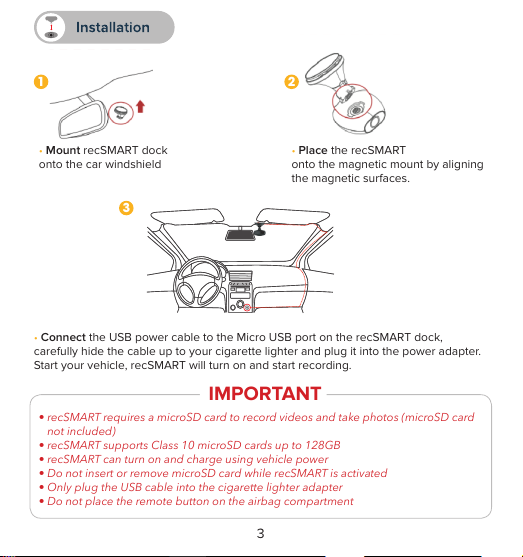

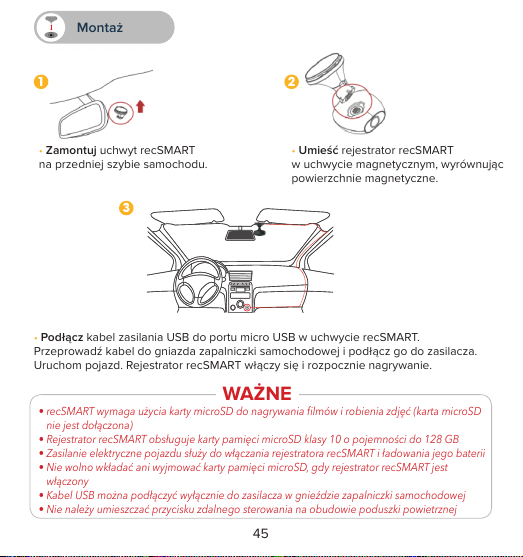

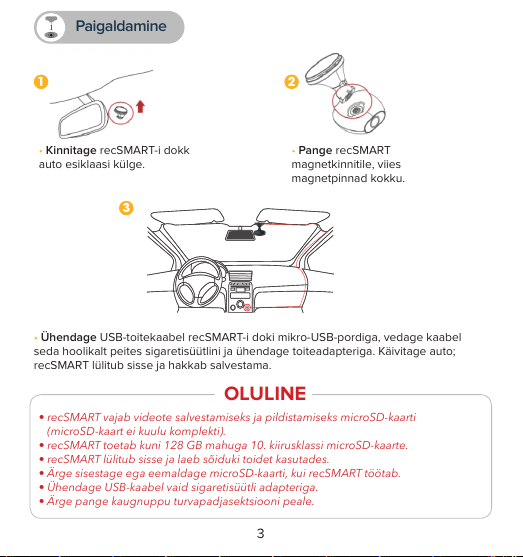

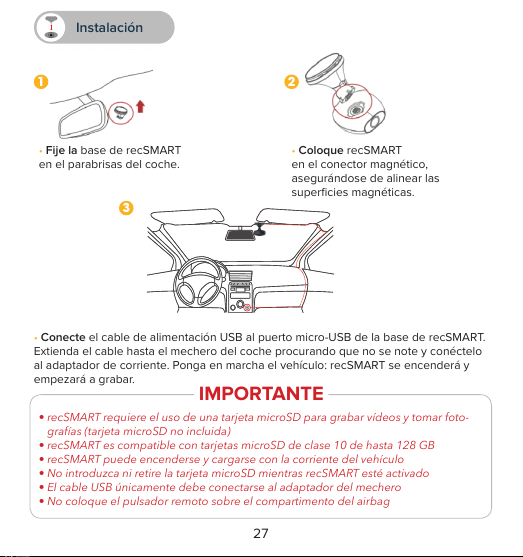

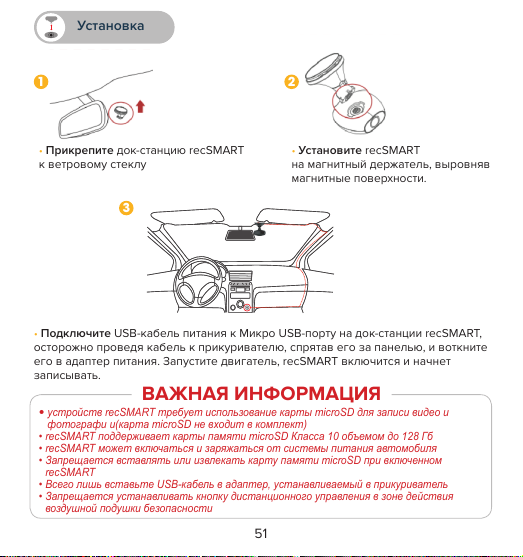

΄Mount recSMART dock

onto the car windshield

΄Place the recSMART

onto the magnetic mount by aligning
the magnetic surfaces.

΄Connect the USB power cable to the Micro USB port on the recSMART dock,

carefully hide the cable up to your cigarette lighter and plug it into the power adapter.
Start your vehicle, recSMART will turn on and start recording.

• recSMART requires a microSD card to record videos and take photos (microSD card
not included)

• recSMART supports Class 10 microSD cards up to 128GB

• recSMART can turn on and charge using vehicle power

• Do not insert or remove microSD card while recSMART is activated

• Only plug the USB cable into the cigarette lighter adapter

• Do not place the remote button on the airbag compartment

IMPORTANT

MOBILE APPLICATION

1

To set up recSMART, download the dedicated Road-Eyes App available on the App Store or the Google
Play Store.

[iOS system requirements]

iOS 8.0 and above versions : iPhone 4s up to iPhone 6s Plus and newer, iPad (3rd-5th gen), iPad Pro,
iPad Mini, iPod touch (5th gen)

[Android system requirements]

Select Android 4.0 (minimum) devices

CONNECT RECSMART TO YOUR SMARTPHONE

2

[iOS users]

΄ Create an account on Road-Eyes App.
΄ Press the «Camera» tab, select recSMART and follow the setup instructions.
΄ Go to the «Settings» on your iOS device, select «Wi-Fi» and then connect to the «Road-Eyes_recSMART»

network.

΄ Enter password «1234567890»
΄ recSMART will be successfully connected to your iOS device.

[Android users]

΄ Create an account on Road-Eyes App
΄ Press the «Camera» tab, select recSMART and follow the setup instructions.

΄Select the «recSMART» Wi-Fi network and enter password «1234567890».
΄ recSMART will be successfully connected to your smarphone

PAIR THE SNAP REMOTE BUTTON

3

΄To pair the button with your recSMART, please follow instructions in the setting section of the App
΄Open Road-Eyes App, click on the «Me» tab, tap «Settings»,«Camera Settings» and then «Advanced

Settings». Select «Enable» for the Remote Control Pairing option and press the remote button to pair it
with recSMART until you hear a beep and get a “Paired!” notification on your smartphone.

4

5

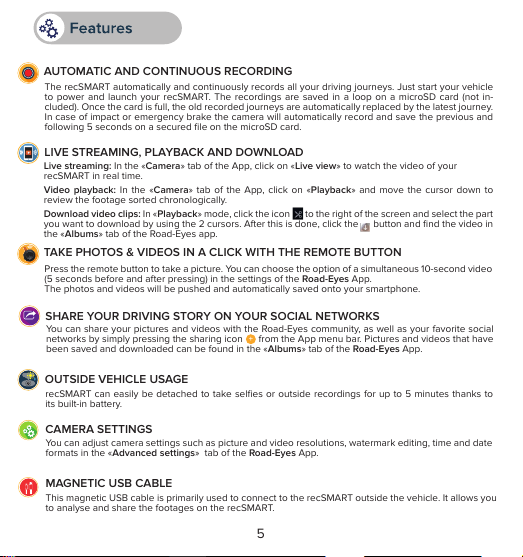

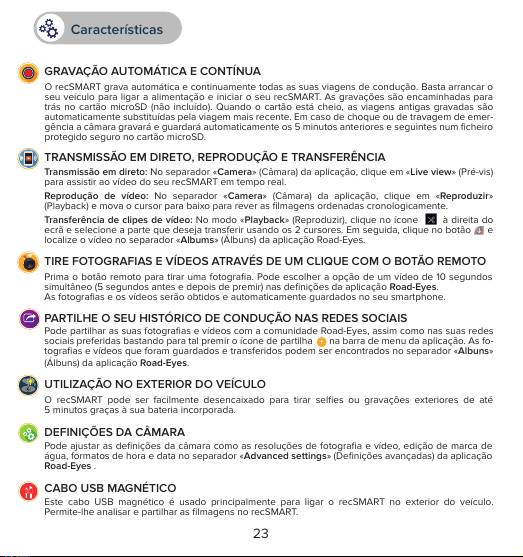

The recSMART automatically and continuously records all your driving journeys. Just start your vehicle
to power and launch your recSMART. The recordings are saved in a loop on a microSD card (not in-
cluded). Once the card is full, the old recorded journeys are automatically replaced by the latest journey.
In case of impact or emergency brake the camera will automatically record and save the previous and
following 5 seconds on a secured file on the microSD card.

AUTOMATIC AND CONTINUOUS RECORDING

You can adjust camera settings such as picture and video resolutions, watermark editing, time and date
formats in the «Advanced settings» tab of the Road-Eyes App.

CAMERA SETTINGS

recSMART can easily be detached to take selfies or outside recordings for up to 5 minutes thanks to
its built-in battery.

OUTSIDE VEHICLE USAGE

Press the remote button to take a picture. You can choose the option of a simultaneous 10-second video
(5 seconds before and after pressing) in the settings of the Road-Eyes App.
The photos and videos will be pushed and automatically saved onto your smartphone.

TAKE PHOTOS & VIDEOS IN A CLICK WITH THE REMOTE BUTTON

You can share your pictures and videos with the Road-Eyes community, as well as your favorite social
networks by simply pressing the sharing icon from the App menu bar. Pictures and videos that have
been saved and downloaded can be found in the «Albums» tab of the Road-Eyes App.

SHARE YOUR DRIVING STORY ON YOUR SOCIAL NETWORKS

+

Live streaming: In the «Camera» tab of the App, click on «Live view» to watch the video of your
recSMART in real time.

Video playback: In the «Camera» tab of the App, click on «Playback» and move the cursor down to
review the footage sorted chronologically.

Download video clips: In «Playback» mode, click the icon to the right of the screen and select the part
you want to download by using the 2 cursors. After this is done, click the button and find the video in
the «Albums» tab of the Road-Eyes app.

LIVE STREAMING, PLAYBACK AND DOWNLOAD

This magnetic USB cable is primarily used to connect to the recSMART outside the vehicle. It allows you
to analyse and share the footages on the recSMART.

MAGNETIC USB CABLE

Techs Specs

Image sensor

G-Sensor

Lens

Audio

Status indicator

GPS

Connectivity

Memory card format

Video recording

Power

Video resolutions

Photo resolution

Recording capacity

ABOUT THIS MANUAL

The features of recSMART and the content of this quickstart guide are subject to change.
To get the latest instructions on how to use this product, please refer to the online user manual
available on www.road-eyes.com

SUPPORT

If you have any questions or require assistance regarding our product, please visit www.road-eyes.com
or email us at [email protected]

2.8μm x 2.8μm super large pixel

3-axis gravity acceleration sensor, shock detector

140° wide angle, F/1.8 aperture

Microphone & speaker

LED

Built-in

2.4 Ghz WiFi

Class 10 microSD Card up to 128GB

H.264 Compression

260 mAh Lithium-Polymer

1440P (2560x1440) 25fps, 1080P (1920x1080) 30 fps,
720P (1080x720) 30fps

4MP(2592x1520)

8GB: 120 min in Full HD - 16GB: 240 min in Full HD
32GB: 480 min in Full HD - 64GB: 960 min in Full HD

6

GUIDE DE DÉMARRAGE RAPIDE

7

1

2

3

5
7

8

4

6

Support caméra avec puce GPS intégrée

1

Port Micro USB

2

Connecteur magnétique

3

Haut-parleur

4

recSMART – bouton de contrôle à distance – câble d’alimentation USB

adaptateur allume-cigare avec 2 ports USB – câble d’alimentation USB magnétique

fixation autocollante – socle magnétique – guide de démarrage rapide

Microphone

5

Indicateurs LED

6

Lecteur de carte microSD

7

Bouton de contrôle à distance

8

8

9

1 2

3

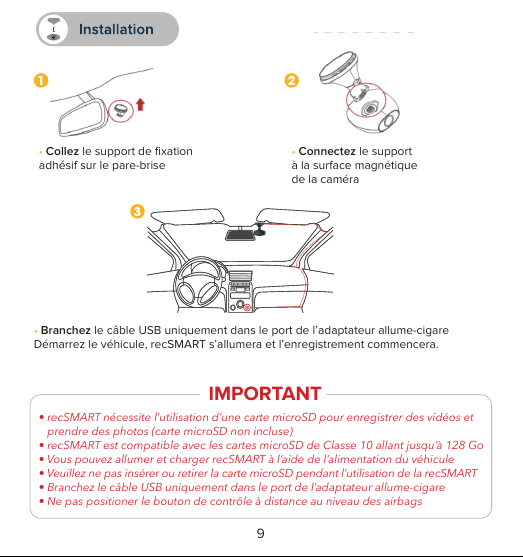

΄Collez le support de fixation

adhésif sur le pare-brise

΄Connectez le support

à la surface magnétique
de la caméra

• recSMART nécessite l’utilisation d’une carte microSD pour enregistrer des vidéos et
prendre des photos (carte microSD non incluse)

• recSMART est compatible avec les cartes microSD de Classe 10 allant jusqu’à 128 Go

• Vous pouvez allumer et charger recSMART à l’aide de l’alimentation du véhicule

• Veuillez ne pas insérer ou retirer la carte microSD pendant l’utilisation de la recSMART

• Branchez le câble USB uniquement dans le port de l’adaptateur allume-cigare

• Ne pas positioner le bouton de contrôle à distance au niveau des airbags

΄

Branchez le câble USB uniquement dans le port de l’adaptateur allume-cigare

Démarrez le véhicule, recSMART s’allumera et l’enregistrement commencera.

IMPORTANT

APPLICATION MOBILE

1

Pour configurer recSMART, téléchargez l’application dédiée Road-Eyes disponible dans l’App Store
et le Google Play Store.

[Compatibilité iOS]

Appareils sous iOS 8.0 (ou version ultérieure) : iPhone 4s à iPhone 6s et sup, iPad (3
iPad Pro, iPad Mini, iPod touch (5

[Compatibilité Android]

Certains appareils Android 4.0 (minimum)

CONNECTER LA CAMÉRA À VOTRE SMARTPHONE

2

[Utilisateurs iOS]

΄ Créez un compte dans l’application Road-Eyes
΄ Appuyez sur l’onglet «Caméra» puis sur l’icône «recSMART» et suivez le processus d’installation.
΄ Allez dans les «Réglages» de votre iPhone puis «Wi-Fi» et sélectionnez le réseau «Road-Eyes_recSMART».
΄ Tapez le code «1234567890».
΄ La caméra sera connectée à votre iPhone.

ème

gen)

ème-5ème

génération),

[Utilisateurs Android]

΄ Créez un compte dans l’application Road-Eyes
΄ Appuyez sur l’onglet «CamérarecSMART
΄ Sélectionnez le réseau «recSMART» et tapez le code «1234567890».
΄ La caméra sera alors connectée à votre smartphone.

JUMELAGE DU BOUTON DE CONTRÔLE À DISTANCE AVEC LA CAMÉRA

3

΄ Pour jumeler le bouton de contrôle à distance avec la caméra, suivez les instructions dans

l’onglet «Réglages» de l’application Road-Eyes. Pour y accéder, cliquez sur l’onglet «moi».

΄Appuyez sur «Réglages» puis «Réglages caméra» et « Réglages avancés ».

΄Appuyez sur «Activer» pour l’option Appariement télécommande et maintenez appuyé le

bouton principal de la télécommande jusqu’à ce que vous entendiez un “bip” et receviez une
notification « jumelage réussi » sur votre smartphone.

10

11

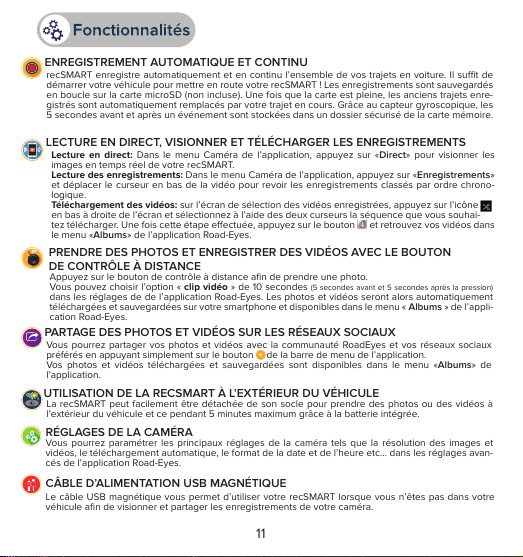

recSMART enregistre automatiquement et en continu l’ensemble de vos trajets en voiture. Il sut de
démarrer votre véhicule pour mettre en route votre recSMART ! Les enregistrements sont sauvegardés
en boucle sur la carte microSD (non incluse). Une fois que la carte est pleine, les anciens trajets enre-
gistrés sont automatiquement remplacés par votre trajet en cours. Grâce au capteur gyroscopique, les
5 secondes avant et après un événement sont stockées dans un dossier sécurisé de la carte mémoire.

ENREGISTREMENT AUTOMATIQUE ET CONTINU

Vous pourrez paramétrer les principaux réglages de la caméra tels que la résolution des images et
vidéos, le téléchargement automatique, le format de la date et de l’heure etc… dans les réglages avan-
cés de l’application Road-Eyes.

RÉGLAGES DE LA CAMÉRA

La recSMART peut facilement être détachée de son socle pour prendre des photos ou des vidéos à
l’extérieur du véhicule et ce pendant 5 minutes maximum grâce à la batterie intégrée.

UTILISATION DE LA RECSMART À L’EXTÉRIEUR DU VÉHICULE

Appuyez sur le bouton de contrôle à distance afin de prendre une photo.
Vous pouvez choisir l’option « clip vidéo » de 10 secondes (5 secondes avant et 5 secondes après la pression)
dans les réglages de de l’application Road-Eyes. Les photos et vidéos seront alors automatiquement
téléchargées et sauvegardées sur votre smartphone et disponibles dans le menu « Albums » de l’appli-
cation Road-Eyes.

PRENDRE DES PHOTOS ET ENREGISTRER DES VIDÉOS AVEC LE BOUTON
DE CONTRÔLE À DISTANCE

Vous pourrez partager vos photos et vidéos avec la communauté RoadEyes et vos réseaux sociaux
préférés en appuyant simplement sur le bouton de la barre de menu de l’application.
Vos photos et vidéos téléchargées et sauvegardées sont disponibles dans le menu «Albums» de
l’application.

PARTAGE DES PHOTOS ET VIDÉOS SUR LES RÉSEAUX SOCIAUX

+

LECTURE EN DIRECT, VISIONNER ET TÉLÉCHARGER LES ENREGISTREMENTS

Lecture en direct: Dans le menu Caméra de l’application, appuyez sur «Direct» pour visionner les
images en temps réel de votre recSMART.
Lecture des enregistrements: Dans le menu Caméra de l’application, appuyez sur «Enregistrements»
et déplacer le curseur en bas de la vidéo pour revoir les enregistrements classés par ordre chrono-
logique.
Téléchargement des vidéos: sur l’écran de sélection des vidéos enregistrées, appuyez sur l’icône
en bas à droite de l’écran et sélectionnez à l’aide des deux curseurs la séquence que vous souhai-
tez télécharger. Une fois cette étape eectuée, appuyez sur le bouton et retrouvez vos vidéos dans
le menu «Albums» de l’application Road-Eyes.

Le câble USB magnétique vous permet d’utiliser votre recSMART lorsque vous n’êtes pas dans votre
véhicule afin de visionner et partager les enregistrements de votre caméra.

CÂBLE D’ALIMENTATION USB MAGNÉTIQUE

Capteur d’image

Capteur gyroscopique à 3 axes

Angle de l’objectif

Audio

Indicateurs

Puce GPS

Connectivité

Stockage

Enregistrement vidéo

Batterie

Résolutions vidéo

Résolution photo

Capacités d’enregistrements

À PROPOS DE CE MANUEL

Les fonctionnalités de recSMART et le contenu de ce manuel sont susceptibles d’être modifiés.
Pour obtenir les dernières instructions sur l’utilisation de ce produit, veuillez vous référer au ma­nuel disponible en ligne sur www.road-eyes.com

ASSISTANCE

Si vous avez des questions ou si vous avez besoin d’aide concernant votre produit, veuillez
consulter notre site web www.road-eyes.com ou nous envoyer un e-mail à l’adresse

[email protected]

2.8μm x 2.8μm super large pixel

Détecteur de mouvements (réglable via l’Application)

140°, F1.8

Microphone et haut-parleur

LED

Intégrée

WiFi & 2.4 GHz

Carte microSD de Classe 10, 128 Go maximum

Compression H.264

260 mAh Lithium-Polymer

1440P (2560x1440) 25fps, 1080P (1920x1080) 30 fps,
720P (1080x720) 30fps

4MP(2592x1520)

8Go: 120 min en Full HD - 16Go: 240 min en Full HD
32Go: 480 min en Full HD - 64Go: 960 min en Full HD

12

GUIDA RAPIDA

Panoramica

1

5
7

8

Dock GPS

1

Micro porta USB

2
3

Connettore magnetico
Altoparlante

4

5

Microfono

6

Spia LED

7

Slot scheda MicroSD

8

Pulsante Scatto remoto

In dotazione

recSMART – pulsante scatto remoto – cavo di alimentazione USB

adattatore di corrente per auto con 2 porte USB – cavo USB magnetico –

adesivo di fissaggio supporto magnetico – guida rapida

14

2

3

4

6

15

1 2

3

΄Montare la dock recSMART

sul parabrezza dell'auto

΄Posizionare recSMART

sul supporto magnetico allineando
le superfici magnetiche.

΄Collegare il cavo di alimentazione USB alla porta USB Micro sulla dock recSMART,

nascondere bene il cavo sopra l'accendisigaro e collegarlo all'adattatore di corrente.
Mettere in moto l'auto, recSMART si accenderà e inizierà la registrazione.

• recSMART richiede l’utilizzo di una scheda microSD per registrare video e scattare
foto (scheda microSD non inclusa)

• recSMART supporta schede microSD Classe 10 fino a 128 GB

• recSMART può accendersi e caricarsi utilizzando la corrente del veicolo

• Non inserire o rimuovere la scheda microSD mentre recSMART è in funzione

• Collegare solo il cavo USB all'adattatore dell'accendisigaro

• Non posizionare il pulsante remoto sul vano dell'airbag

IMPORTANTE

Installazione

Guida all’avvio

APPLICAZIONE PER CELLULARE

1

Per configurare recSMART, scaricare l'app Road-Eyes dedicata dall'App Store o da Google Play Store.

[Requisiti del sistema iOS]

iOS 8.0 e versioni successive : iPhone 4s fino a iPhone 6s Plus e successive, iPad (3a-5a gen), iPad Pro,
iPad Mini, iPod touch (5a gen)

[Requisiti sistema Android]

Selezionare i dispositivi Android 4.0 (minimo)

COLLEGARE RECSMART ALLO SMARTPHONE

2

[Utenti iOS]

΄ Creare un account sull'app Road-Eyes.
΄ Premere sulla scheda «Telecamera», selezionare recSMART e seguire le istruzioni di configurazione.
΄ Andare a «Impostazioni» sul dispositivo iOS, selezionare «Wi-Fi» e collegare alla rete

«Road-Eyes_recSMART».

΄ Inserire la password «1234567890»
΄ recSMART si collegherà correttamente al dispositivo iOS.

[Utenti Android]

΄ Creare un account sull'App Road-Eyes
΄ Premere sulla scheda «Telecamera», selezionare recSMART e seguire le istruzioni di configurazione.

΄Selezionare la rete Wi-Fi «recSMART» e inserire la password «1234567890».
΄ recSMART si collegherà correttamente al tuo smartphone

SINCRONIZZARE IL PULSANTE SCATTO REMOTO

3

΄Per sincronizzare il pulsante con recSMART, seguire le istruzioni nella sezione di configurazione

dell'App

΄Aprire l’app Road-Eyes, cliccare sulla scheda «Me», quindi su «Impostazioni»,«Impostazioni

telecamera» e «Impostazioni avanzate». Selezionare «Abilita» per l’opzione di Sincronizzazione del

telecomando e premere il pulsante remoto per la sincronizzazione con recSMART fino a quando non
si sente un beep e si riceve la notifica “Sincronizzato!” sullo smartphone.

16

17

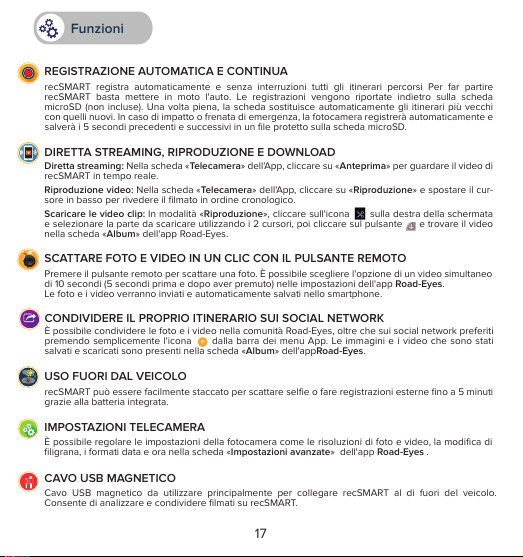

recSMART registra automaticamente e senza interruzioni tutti gli itinerari percorsi Per far partire
recSMART basta mettere in moto l'auto. Le registrazioni vengono riportate indietro sulla scheda
microSD (non incluse). Una volta piena, la scheda sostituisce automaticamente gli itinerari più vecchi
con quelli nuovi. In caso di impatto o frenata di emergenza, la fotocamera registrerà automaticamente e
salverà i 5 secondi precedenti e successivi in un file protetto sulla scheda microSD.

REGISTRAZIONE AUTOMATICA E CONTINUA

È possibile regolare le impostazioni della fotocamera come le risoluzioni di foto e video, la modifica di
filigrana, i formati data e ora nella scheda «Impostazioni avanzate» dell'app Road-Eyes .

IMPOSTAZIONI TELECAMERA

recSMART può essere facilmente staccato per scattare selfie o fare registrazioni esterne fino a 5 minuti
grazie alla batteria integrata.

USO FUORI DAL VEICOLO

Premere il pulsante remoto per scattare una foto. È possibile scegliere l'opzione di un video simultaneo
di 10 secondi (5 secondi prima e dopo aver premuto) nelle impostazioni dell'app Road-Eyes.
Le foto e i video verranno inviati e automaticamente salvati nello smartphone.

SCATTARE FOTO E VIDEO IN UN CLIC CON IL PULSANTE REMOTO

È possibile condividere le foto e i video nella comunità Road-Eyes, oltre che sui social network preferiti
premendo semplicemente l'icona dalla barra dei menu App. Le immagini e i video che sono stati
salvati e scaricati sono presenti nella scheda «Album» dell'appRoad-Eyes.

CONDIVIDERE IL PROPRIO ITINERARIO SUI SOCIAL NETWORK

+

Diretta streaming: Nella scheda «Telecamera» dell'App, cliccare su «Anteprima» per guardare il video di
recSMART in tempo reale.

Riproduzione video: Nella scheda «Telecamera» dell'App, cliccare su «Riproduzione» e spostare il cur-
sore in basso per rivedere il filmato in ordine cronologico.

Scaricare le video clip: In modalità «Riproduzione», cliccare sull'icona sulla destra della schermata
e selezionare la parte da scaricare utilizzando i 2 cursori, poi cliccare sul pulsante e trovare il video
nella scheda «Album» dell'app Road-Eyes.

DIRETTA STREAMING, RIPRODUZIONE E DOWNLOAD

Cavo USB magnetico da utilizzare principalmente per collegare recSMART al di fuori del veicolo.
Consente di analizzare e condividere filmati su recSMART.

CAVO USB MAGNETICO

Funzioni

Specifiche tecniche

Sensore immagine

G-Sensor

Obiettivo

Audio

Indicatore di stato

GPS

Connettività

Formato scheda di memoria

Registrazione video

Power

Risoluzioni video

Risoluzione foto

Capacità di registrazione

INFORMAZIONI SUL MANUALE

Le funzioni di recSMART e il contenuto di questa guida rapida sono soggetti a modifiche.
Per istruzioni più aggiornate sull'uso di questo prodotto, fare riferimento al manuale utente online
disponibile su www.road-eyes.com

SUPPORTO

Per domande o richieste di assistenza sul nostro prodotto, visitare www.road-eyes.com o inviare
un'email a [email protected]

pixel 2.8μm x 2.8μm di grandi dimensioni

Sensore di accelerazione gravitazionale su 3 assi,
rilevatore d'urti

Grandangolo 140°, apertura F/1.8

Microfono e altoparlante

LED

integrato

WiFi 2,4 Ghz

Scheda MicroSD Classe 10 fino a 128 GB

Compressione H.264

260 mAh ai polimeri di litio

1440P (2560 x 1440) 25fps, 1080P (1920 x 1080)
30fps, 720P (1080 x 720) 30 fps

4 MP(2592 x 1520)

8 GB: 120 min in Full HD - 16 GB: 240 min in Full HD
32 GB: 480 min in Full HD - 64 GB: 960 min in Full HD

18

GUIA DE INÍCIO RÁPIDO

Descrição geral

1

2

3

Encaixe do GPS

1

Porta micro USB

2
3

Conector magnético
Altifalante

4

5
7

8

5

Microfone

6

Indicador LED

7

Ranhura do cartão MicroSD

8

Botão remoto de fixação

4

6

Conteúdo da embalagem

recSMART - botão remoto de fixação - cabo de alimentação USB

adaptador de alimentação para o automóvel com 2 portas USB - cabo USB magnético -

dispositivo de fixação adesiva montagem magnética - guia de início rápido

20

21

1 2

3

΄Monte o encaixe recSMART

no para-brisas do automóvel

΄Coloque o recSMART

sobre a montagem magnética alinhando
as superfícies magnéticas.

΄Ligue o cabo de alimentação USB à porta Micro USB no encaixe do recSMART,

oculte cuidadosamente o cabo até ao isqueiro e ligue-o no adaptador de alimentação.
Arranque o veículo, o recSMART é ligado e começa a gravar.

• recSMART requer o uso de um cartão microSD para gravar vídeos e tirar fotos (cartão
microSD não incluído)

• o recSMART suporta cartões microSD Classe 10 até 128GB

• o recSMART pode ser ligado e carregado usando a alimentação do veículo

• Não insira nem remova o cartão microSD enquanto o recSMART estiver ativado

• Ligue apenas o cabo USB ao adaptador do isqueiro

• Não coloque o botão remoto no compartimento do airbag

IMPORTANTE

Instalação

Primeiros passos

APLICAÇÃO PARA TELEMÓVEIS

1

Para configurar o recSMART, transfira a aplicação dedicada Road-Eyes disponível na App Store ou na
Google Play Store.

[Requisitos de sistema iOS]

IOS 8.0 e versões superiores: iPhone 4s até ao iPhone 6s Plus e mais recentes, iPad (3ª-5ª gerações),
iPad Pro, IPad Mini, iPod touch (5ª geração)

[Requisitos do sistema Android]

Selecione dispositivos Android 4.0 (mínimo)

LIGUE O RECSMART AO SEU SMARTPHONE

2

[Utilizadores iOS]

΄ Crie uma conta na aplicação Road-Eyes.
΄ Prima o separador «Camera» (Câmara), selecione recSMART e siga as instruções de configuração.
΄ Aceda a «Definições» no dispositivo iOS, selecione «Wi-Fi» e depois ligue à rede «Road-Eyes_

recSMART».

΄ Introduza a palavra-passe «1234567890»
΄ o recSMART será associado com êxito ao seu dispositivo iOS.

[Utilizadores Android]

΄ Crie uma conta na aplicação Road-Eyes
΄ Prima o separador «Camera» (Câmara), selecione recSMART e siga as instruções de configuração.

΄Selecione a rede Wi-Fi «recSMART» e introduza a palavra-passe «1234567890».
΄ o recSMART será associado com êxito ao seu smartphone

EMPARELHAR O BOTÃO REMOTO DE FIXAÇÃO

3

΄Para emparelhar o botão ao seu recSMART, siga as instruções na secção de definições do aplicação
΄Abra a aplicação Road-Eyes, clique no separador «Me» (Eu), toque em «Settings» (Definições),

«Camera Settings» (Definições da Câmara) e depois em «Advanced Settings» (Definições Avançadas).
Selecione «Enable» (Permitir) para a opção de emparelhamento do Controlo Remoto e prima o botão
remoto para emparelhá-lo com o recSMART até ouvir um sinal sonoro e obter uma notificação “Paired!"
(Emparelhado) no seu smartphone.

22

23

O recSMART grava automática e continuamente todas as suas viagens de condução. Basta arrancar o
seu veículo para ligar a alimentação e iniciar o seu recSMART. As gravações são encaminhadas para
trás no cartão microSD (não incluído). Quando o cartão está cheio, as viagens antigas gravadas são
automaticamente substituídas pela viagem mais recente. Em caso de choque ou de travagem de emer-
gência a câmara gravará e guardará automaticamente os 5 minutos anteriores e seguintes num ficheiro
protegido seguro no cartão microSD.

GRAVAÇÃO AUTOMÁTICA E CONTÍNUA

Pode ajustar as definições da câmara como as resoluções de fotografia e vídeo, edição de marca de
água, formatos de hora e data no separador «Advanced settings» (Definições avançadas) da aplicação

Road-Eyes .

DEFINIÇÕES DA CÂMARA

O recSMART pode ser facilmente desencaixado para tirar selfies ou gravações exteriores de até
5minutos graças à sua bateria incorporada.

UTILIZAÇÃO NO EXTERIOR DO VEÍCULO

Prima o botão remoto para tirar uma fotografia. Pode escolher a opção de um vídeo de 10 segundos
simultâneo (5 segundos antes e depois de premir) nas definições da aplicação Road-Eyes.
As fotografias e os vídeos serão obtidos e automaticamente guardados no seu smartphone.

TIRE FOTOGRAFIAS E VÍDEOS ATRAVÉS DE UM CLIQUE COM O BOTÃO REMOTO

Pode partilhar as suas fotografias e vídeos com a comunidade Road-Eyes, assim como nas suas redes
sociais preferidas bastando para tal premir o ícone de partilha na barra de menu da aplicação. As fo-
tografias e vídeos que foram guardados e transferidos podem ser encontrados no separador «Albuns»

(Álbuns) da aplicação Road-Eyes.

PARTILHE O SEU HISTÓRICO DE CONDUÇÃO NAS REDES SOCIAIS

+

Transmissão em direto: No separador «Camera» (Câmara) da aplicação, clique em «Live view» (Pré-vis)
para assistir ao vídeo do seu recSMART em tempo real.

Reprodução de vídeo: No separador «Camera» (Câmara) da aplicação, clique em «Reproduzir»
(Playback) e mova o cursor para baixo para rever as filmagens ordenadas cronologicamente.

Transferência de clipes de vídeo: No modo «Playback» (Reproduzir), clique no ícone à direita do
ecrã e selecione a parte que deseja transferir usando os 2 cursores. Em seguida, clique no botão e
localize o vídeo no separador «Albums» (Álbuns) da aplicação Road-Eyes.

TRANSMISSÃO EM DIRETO, REPRODUÇÃO E TRANSFERÊNCIA

Este cabo USB magnético é usado principalmente para ligar o recSMART no exterior do veículo.
Permite-lhe analisar e partilhar as filmagens no recSMART.

CABO USB MAGNÉTICO

Características

Especificações técnica

Sensor de imagem

G-Sensor

Lente

Áudio

Indicador de estado

GPS

Conectividade

Formato do cartão de memória

Gravação de vídeo

Alimentação

Resoluções de vídeo

Resolução de fotografia

Capacidade de gravação

ACERCA DESTE MANUAL

As funcionalidades do recSMART e o conteúdo deste guia de início rápido estão sujeitos a
alterações.
Para obter as instruções mais recentes sobre como usar este produto, consulte o manual do
utilizador online disponível em www.road-eyes.com

SUPORTE

Se tiver qualquer dúvida ou se precisar de ajuda em relação ao nosso produto, visite

www.road-eyes.com ou envie-nos um e-mail para [email protected]

2,8μm x 2,8μm pixeis de grande dimensão

Sensor de aceleração da gravidade de 3 eixos,
detetor de choque

Grande angular de 140°, abertura de f/1.8

Microfone e altifalante

LED

Incorporado

Wi-Fi de 2,4 Ghz

Cartão microSD Classe 10 até 128GB

Compressão H.264

Bateria de polímeros de lítio de 260 mAh

1440P (2560x1440) 25fps, 1080P (1920x1080) 30 fps,
720P (1080x720) 30fps

4MP(2592x1520)

8GB: 120 min em Full HD - 16GB: 240 min em Full HD
32GB: 480 min em Full HD - 64GB: 960 min em Full HD

24

GUÍA RÁPIDA

Vista de conjunto

Base para GPS

1

Puerto micro-USB

2
3

Conector magnético
Altavoz

4

Contenido en caja

1

2

3

5
7

8

5

Micrófono

6

Indicador LED

7

Ranura para tarjeta microSD

8

Pulsador remoto

4

6

adaptador de corriente para el coche con dos puertos USB, cable USB magnético,

recSMART, pulsador remoto, cable de alimentación USB,

accesorio adhesivo, conector magnético, guía rápida

26

27

1 2

3

΄Fije la base de recSMART

en el parabrisas del coche.

΄Coloque recSMART

en el conector magnético,
asegurándose de alinear las
superficies magnéticas.

΄Conecte el cable de alimentación USB al puerto micro-USB de la base de recSMART.

Extienda el cable hasta el mechero del coche procurando que no se note y conéctelo
al adaptador de corriente. Ponga en marcha el vehículo: recSMART se encenderá y
empezará a grabar.

• recSMART requiere el uso de una tarjeta microSD para grabar vídeos y tomar foto-
grafías (tarjeta microSD no incluida)

• recSMART es compatible con tarjetas microSD de clase 10 de hasta 128GB

• recSMART puede encenderse y cargarse con la corriente del vehículo

• No introduzca ni retire la tarjeta microSD mientras recSMART esté activado

• El cableUSB únicamente debe conectarse al adaptador del mechero

• No coloque el pulsador remoto sobre el compartimento del airbag

IMPORTANTE

Instalación

Puesta en servicio

APLICACIÓN MÓVIL

1

Para configurar recSMART, descargue la aplicación específica Road-Eyes, que se encuentra disponible
en App Store o Google Play Store.

[Requisitos de sistemas iOS]

iOS 8.0 y versiones posteriores: iPhone 4s a iPhone 6s Plus y posterior, iPad (3.a a 5.ageneración), iPad
Pro, iPad Mini o iPod touch (5.ageneración).

[Requisitos de sistemas Android]

Determinados dispositivos Android 4.0 (como mínimo).

CONECTAR RECSMART AL SMARTPHONE

2

[Usuarios de iOS]

΄ Cree una cuenta en la aplicación Road-Eyes.
΄ Pulse la pestaña «Cámara», seleccione recSMART y siga las instrucciones de configuración.
΄ Diríjase a la opción «Ajustes» de su dispositivo iOS, seleccione «Wi-Fi» y, a continuación, conéctese

a la red «Road-Eyes_recSMART».

΄ Introduzca la contraseña «1234567890».
΄ recSMART se conectará a su dispositivo iOS.

[Usuarios de Android]

΄ Cree una cuenta en la aplicación Road-Eyes.
΄ Pulse la pestaña «Cámara», seleccione recSMART y siga las instrucciones de configuración.

΄Seleccione la red wifi «recSMART» e introduzca la contraseña «1234567890».
΄ recSMART se conectará a su smartphone.

SINCRONIZAR EL PULSADOR REMOTO

3

΄Para sincronizar el pulsador remoto con recSMART, siga las instrucciones del apartado de

configuración de la aplicación.

΄Abra la aplicación Road-Eyes, haga clic en la pestaña «Yo», seleccione «Configuración», a

continuación, «Configuración de la cámara» y, finalmente, «Configuración avanzada». Seleccione
«Activar» en la opción «Sincronización del control remoto» y presione el pulsador remoto para
sincronizarlo con recSMART. Cuando la sincronización se haya realizado con éxito, oirá un pitido y
aparecerá la notificación «Sincronizado» en su smartphone.

28

29

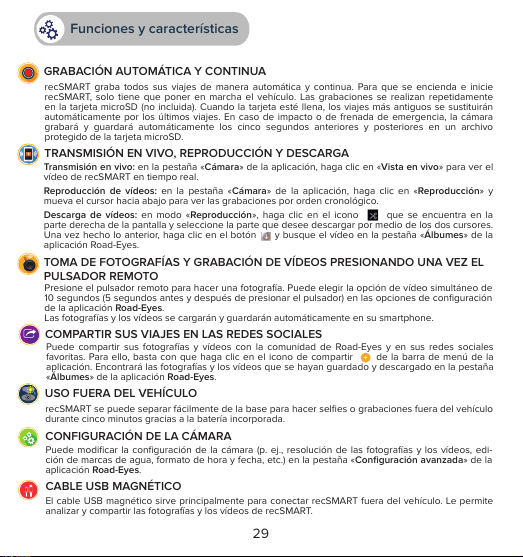

recSMART graba todos sus viajes de manera automática y continua. Para que se encienda e inicie
recSMART, solo tiene que poner en marcha el vehículo. Las grabaciones se realizan repetidamente
en la tarjeta microSD (no incluida). Cuando la tarjeta esté llena, los viajes más antiguos se sustituirán
automáticamente por los últimos viajes. En caso de impacto o de frenada de emergencia, la cámara
grabará y guardará automáticamente los cinco segundos anteriores y posteriores en un archivo
protegido de la tarjeta microSD.

GRABACIÓN AUTOMÁTICA Y CONTINUA

Puede modificar la configuración de la cámara (p.ej., resolución de las fotografías y los vídeos, edi-
ción de marcas de agua, formato de hora y fecha, etc.) en la pestaña «Configuración avanzada» de la
aplicación Road-Eyes.

CONFIGURACIÓN DE LA CÁMARA

recSMART se puede separar fácilmente de la base para hacer selfies o grabaciones fuera del vehículo
durante cincominutos gracias a la batería incorporada.

USO FUERA DEL VEHÍCULO

Presione el pulsador remoto para hacer una fotografía. Puede elegir la opción de vídeo simultáneo de
10segundos (5 segundos antes y después de presionar el pulsador) en las opciones de configuración
de la aplicación Road-Eyes.
Las fotografías y los vídeos se cargarán y guardarán automáticamente en su smartphone.

TOMA DE FOTOGRAFÍAS Y GRABACIÓN DE VÍDEOS PRESIONANDO UNA VEZ EL
PULSADOR REMOTO

Puede compartir sus fotografías y vídeos con la comunidad de Road-Eyes y en sus redes sociales
favoritas. Para ello, basta con que haga clic en el icono de compartir de la barra de menú de la
aplicación. Encontrará las fotografías y los vídeos que se hayan guardado y descargado en la pestaña
«Álbumes» de la aplicación Road-Eyes.

COMPARTIR SUS VIAJES EN LAS REDES SOCIALES

+

Transmisión en vivo: en la pestaña «Cámara» de la aplicación, haga clic en «Vista en vivo» para ver el
vídeo de recSMART en tiempo real.

Reproducción de vídeos: en la pestaña «Cámara» de la aplicación, haga clic en «Reproducción» y
mueva el cursor hacia abajo para ver las grabaciones por orden cronológico.

Descarga de vídeos: en modo «Reproducción», haga clic en el icono que se encuentra en la
parte derecha de la pantalla y seleccione la parte que desee descargar por medio de los dos cursores.
Una vez hecho lo anterior, haga clic en el botón y busque el vídeo en la pestaña «Álbumes» de la
aplicación Road-Eyes.

TRANSMISIÓN EN VIVO, REPRODUCCIÓN Y DESCARGA

El cable USB magnético sirve principalmente para conectar recSMART fuera del vehículo. Le permite
analizar y compartir las fotografías y los vídeos de recSMART.

CABLE USB MAGNÉTICO

Funciones y características

Especificaciones técnicas

Sensor de imagen

Acelerómetro

Lente

Audio

Indicador de estado

GPS

Conectividad

Formato de tarjeta de memoria

Grabación de vídeos

Alimentación

Resolución de vídeo

Resolución de fotografía

Capacidad de grabación

INFORMACIÓN SOBRE ESTE MANUAL

Las características de recSMART y el contenido de esta guía rápida pueden sufrir modificaciones.
Para ver las instrucciones de uso del producto en su versión actualizada, consulte el manual de
usuario online, disponible en www.road-eyes.com.

ASISTENCIA

Si tiene alguna duda o necesita asistencia con el producto, visite www.road-eyes.com o envíenos
un correo electrónico a [email protected].

Píxel extragrande de 2,8μm x 2,8μm

Acelerómetro de 3ejes, detector de choques

Ángulo de visión de 140°, apertura F/1,8

Micrófono y altavoz

LED

Integrado

Wifi de 2,4Ghz

Tarjeta microSD de clase 10 de hasta 128GB

Compresión H.264

Polímeros de litio de 260mAh

1440px (2560x1440) a 25fps, 1080px (1920x1080)
a 30fps, 720px (1080x720) a 30fps

4Mpx (2592x1520)

8GB: 120min en FullHD; 16GB: 240min en FullHD;
32GB: 480min en FullHD; 64GB: 960min en FullHD

30

KURZANLEITUNG

Übersicht

1

5
7

8

GPS-Dock

1

Mikro-USB-Anschluss

2
3

Magnetverbindung
Lautsprecher

4

5

Mikrofon

6

LED-Anzeige

7

microSD-Kartenschlitz

8

Snap-Fernbedienungstaste

Lieferumfang

recSMART – Snap-Fernbedienungstaste– USB-Stromversorgungskabel

Kfz-Stromadapter mit zwei USB-Anschlüssen – Magnetisches USB-Kabel –

selbstklebende Befestigung Magnethalterung – Kurzanleitung

32

2

3

4

6

33

1 2

3

΄Montieren Sie das recSMART-Dock

an der Windschutzscheibe Ihres
Fahrzeugs.

΄Befestigen Sie die recSMART

an der Magnethalterung, indem Sie die
magnetischen Flächen aufeinander setzen.

΄Schließen Sie das USB-Stromversorgungskabel an den Mikro-USB-Anschluss an der

recSMART an. Verlegen Sie das Kabel versteckt zum Zigarettenanzünder und stecken
Sie es dort in den Stromadapter ein. Beim Anlassen Ihres Fahrzeugs schaltet die
recSMART ein und beginnt die Bildaufzeichnung.

• recSMART erfordert die Verwendung einer microSD-Karte, zum Aufnehmen von
Videos und Fotos (microSD-Karte nicht im Lieferumfang enthalten)

• Die recSMART unterstützt microSD-Karten der Klasse 10 bis 128 GB

• Einschalten und Aufladen der recSMART erfolgen über den Fahrzeugstrom

• Bei eingeschalteter recSMART darf die microSD-Karte nicht eingesteckt oder
entnommen werden

• Stecken Sie das USB-Kabel ausschließlich in den Zigarettenanzünder ein

• Bringen Sie die Fernbedienungstaste nicht auf dem Airbag-Fach an

WICHTIGE HINWEISE

Installation

Erste Schritte

DIE MOBILE APP.

1

Laden Sie zum Einrichten der recSMART die hierfür bereitgestellte Road-Eyes-App herunter; Sie finden
sie im App Store oder im Google Play Store.

[iOS-Systemanforderungen]

iOS 8.0 und neuere Versionen: iPhone 4s bis iPhone 6s Plus und neuer, iPad (3.-5. Generation), iPad Pro,
iPad Mini, iPod touch (5. Generation)

[Android-Systemanforderungen]

Android 4.0-Geräte (mindestens)

DIE RECSMART MIT IHREM SMARTPHONE VERBINDEN

2

[iOS-Benutzer]

΄ Legen Sie in der Road-Eyes-App ein Konto an.

΄ Drücken Sie auf die Kamera-Schaltfläche, wählen Sie recSMART und befolgen Sie die Einrichtanleitung
΄ Gehen Sie in Ihrem iOS-Gerät zu „Einstellungen, wählen Sie „WLAN und stellen Sie die Verbindung

zum Netzwerk „Road-Eyes_recSMART“ her.

΄ Geben Sie als Passwort „1234567890“ ein
΄ Nun ist die recSMART mit Ihrem iOS-Gerät verbunden.

[Android-Benutzer]

΄ Legen Sie in der Road-Eyes-App ein Konto an.

΄ Drücken Sie auf die Kamera-Schaltfläche, wählen Sie recSMART und befolgen Sie die Einrichtanleitung
΄Wählen Sie das WLAN-Netzwerk „recSMART“ und geben Sie als Passwort „1234567890“ ein.
΄ Nun ist die recSMART mit Ihrem Smartphone verbunden.

DIE SNAP-FERNBEDIENUNGSTASTE ANKOPPELN

3

΄Um diese Taste an Ihre recSMART anzukoppeln, befolgen Sie bitte die Anweisungen im Einstellungs-

abschnitt Ihrer App

΄Öffnen Sie die Road-Eyes-App, klicken Sie auf die Schaltflächen „Mein, „Einstellungen“, „Kame-

raeinstellungen“ und anschließend auf „Erweiterte Einstellungen“. Wählen Sie „Aktivieren“ für die

Kopplungsoption der Fernbedienung. Klicken Sie zur Kopplung an die recSMART auf die Fernbedie­nungstaste, bis Sie einen Piepton hören und auf ihrem Smartphone die Mitteilung „Gekoppelt!“ erhalten.

34

35

Von jetzt an zeichnet die recSMART Ihre Fahrten automatisch und kontinuierlich auf. Lassen Sie einfach
Ihr Fahrzeug an, um die recSMART in Betrieb zu nehmen. Aufnahmen werden im Loop Verfahren, auf der
microSD-Karte, abgespeichert (microSD-Karte nicht im Lieferumfang enthalten). Sobald diese Karte voll
ist, überschreiben die neuesten Fahrtaufnahmen automatisch die ältesten. Bei einem Zusammenstoß
oder einer Notbremsung speichert die Kamera die fünf Sekunden vor und nach dem Vorfall automatisch
in einer gesicherten Datei auf der microSD-Karte.

AUTOMATISCHE KONTINUIERLICHE AUFNAHME

Kameraeinstellungen wie Bild- und Videoauflösung oder das Bearbeiten von Wasserzeichen oder Zeit-
bzw. Datumsformaten lassen sich in der Registerkarte „Erweiterte Einstellungen“ der Road-Eyes-App

vornehmen.

KAMERAEINSTELLUNGEN

Sie können die recSMART ganz einfach abnehmen und dank der eingebauten Batterie auch Selfies oder
bis zu fünf Minuten lange Außenvideos aufnehmen.

VERWENDUNG AUSSERHALB DES FAHRZEUGS

Drücken Sie auf die Fernbedienungstaste, um ein Bild aufzunehmen. Sie können ein 10-Sekunden-Si-
multanvideo wählen (je fünf Sekunden vor und nach dem Tastendruck). Tun Sie die in den Einstellungen
Ihrer Road-Eyes-App.
Die Fotos und Videos werden weitergeleitet und auf Ihrem Smartphone gespeichert.

FOTO- UND VIDEOAUFZEICHNUNG MIT EINEM KLICK AUF DIE FERNBEDIENUNGSTASTE

Sie können Ihre Fotos und Videos in der Road-Eyes-Gemeinschaft oder in Ihren bevorzugten sozialen
Netzwerken teilen: Klicken Sie einfach in der Menüleiste der App auf das Freigabesymbol . Ihre
heruntergeladenen und gespeicherten Fotos und Videos finden Sie in der Registerkarte „Alben“ der

Road-Eyes-App.

TEILEN SIE DEN VERLAUF IHRER FAHRTEN IN IHREN SOZIALEN NETZWERKEN.

+

Live-Wiedergabe: Klicken Sie in der Registerkarte „Kamera“ der App auf „Vorschau“, um sich Ihr
recSMART-Video in Echtzeit anzusehen.

Videowiedergabe: Klicken Sie in der Registerkarte „Kamera“ der App auf „Wiedergabe“ und bewegen
Sie den Cursor nach unten, um sich das chronologisch geordnete Filmmaterial anzusehen.

Videoclips herunterladen: Klicken Sie im Modus „Wiedergabe“ an der rechten Bildschirmseite auf das
Symbol und wählen Sie mit beiden Cursors das Element, das Sie herunterladen möchten. Klicken
Sie danach auf die Taste . Sie finden die Videos in der Registerkarte „Alben“ der Road-Eyes-App.

LIVE-WIEDERGABE, ZEITVERSETZTE WIEDERGABE UND HERUNTERLADEN

Dieses magnetische USB-Kabel dient vorwiegend dem Anschluss der recSMART außerhalb des
Fahrzeugs. Damit können Sie das Filmmaterial der recSMART analysieren oder teilen.

MAGNETISCHES USB-KABEL

Funktionen

Technische Angaben

Bildsensor

G-Sensor

Linse

Audio

Statusanzeige

GPS

Anschlüsse

Speicherkartenformat

Videoaufzeichnung

Stromversorgung

Videoauflösungen

Fotoauflösungen

Speicherkapazitäten

ÜBER DIESE ANLEITUNG

Die Funktionen der recSMART und der Inhalt dieser Kurzanleitung können sich ändern.
Die neuesten Hinweise zur Verwendung dieses Gerätes finden Sie in der Online-Betriebsanlei­tung unter www.road-eyes.com.

UNTERSTÜTZUNG

Falls Sie Fragen haben oder Unterstützung bei unseren Produkten benötigen, wenden Sie sich
bitte an www.road-eyes.com oder per E-Mail an [email protected].

2,8 μm x 2,8 μm, extra große Pixel

Dreiachsiger gyroskopischer Schwerkraft-Beschleuni­gungs-Sensor, Stoßdetektor

140° Weitwinkel, Blendenönung F 1,8

Mikrofon und Lautsprecher

LED

Eingebaut

WLAN, 2,4 GHz

microSD-Karten der Klasse 10 bis 128 GB

H.264-Videokompression

260 mAh, Lithium-Polymer

1440 P (2560x1440) 25 B/s (Bilder pro Sek.), 1080 P
(1920x1080) 30 B/s, 720 P (1080x720) 30 B/s

4 MP (2592x1520)

8 GB: 120 Minuten in Full-HD, 16 GB: 240 Minuten in Full-HD,
32 GB: 480 Minuten in Full-HD, 64GB: 960 Minuten in Full-HD

36

SNELSTARTHANDLEIDING

Overzicht

1

2

3

GPS-houder

1

Micro-USB-poort

2
3

Magnetische connector
Luidspreker

4

5
7

8

5

Microfoon

6

Led-indicator

7

MicroSD-kaartsleuf

8

Snap Remote Button
(Snap-afstandsbedieningsknop)

4

6

In de doos

recSMART – snap-afstandsbedieningsknop – USB-voedingskabel

Voedingsadapter voor gebruik in de auto, met twee USB-poorten – magnetische USB-

kabel – zellevende houder magnetische steun – snelstarthandleiding

38

39

1 2

3

΄Plak de recSMART-houder

tegen de voorruit van de auto

΄Plaats de recSMART

met zijn magnetische oppervlak
op de magnetische steun.

΄Sluit de USB-voedingskabel aan op de Micro-USB-poort van de recSMART-houder,

verberg de kabel zorgvuldig in het dashboard tot dicht bij uw sigarettenaansteker en steek
hem in de voedingsadapter. Start uw auto. De recSMART gaat aan en begint met opnemen.

• recSMART vereist het gebruik van een microSD-kaart om video op te nemen en foto’s
te maken (microSD-kaart niet meegeleverd)

• De recSMART ondersteunt microSD-kaarten klasse 10 tot 128 GB

• De recSMART kan via de 12V-voeding van het voertuig worden ingeschakeld
enopgeladen

• Plaats of verwijder de microSD-kaart niet terwijl de recSMART aan staat

• Sluit de USB-kabel alleen aan op de 12V-aansluiting van de auto

• Plaats de afstandsbedieningsknop niet op het airbagcompartiment

BELANGRIJK

Installatie

Aan de slag

MOBIELE APPLICATIE

1

Download de toepassingsspecifieke Road-Eyes-app voor het instellen van de recSMART. Deze app is
verkrijgbaar in de App Store of Google Play Store.

[iOS-systeemvereisten]

iOS 8.0 en nieuwere versies; iPhone 4s tot iPhone 6s Plus en nieuwer, iPad (3e-5e gen), iPad Pro,
iPad Mini, iPod Touch (5e gen)

[Android-systeemvereisten]

Bepaalde toestellen met Android 4.0 (minimaal)

VERBIND RECSMART MET UW SMARTPHONE

2

[iOS-gebruikers]

΄ Maak een account aan in de Road-Eyes-app.
΄ Druk op het tabblad «Camera», selecteer recSMART en voer de installatie-instructies uit.
΄ Ga naar «Instellingen» op uw iOS-apparaat, selecteer «Wi-Fi» en maak dan verbinding met het netwerk

«Road-Eyes_recSMART».

΄ Voer het wachtwoord «1234567890» in
΄ recSMART maakt verbinding met uw iOS-apparaat.

[Android-gebruikers]

΄ Maak een account aan in de Road-Eyes-app.
΄ Druk op het tabblad «Camera», selecteer recSMART en voer de installatie-instructies uit.

΄Selecteer het wifinetwerk «recSMART» en voer het wachtwoord «1234567890» in.
΄ recSMART maakt verbinding met uw smartphone.

DE SNAP-AFSTANDSBEDIENINGSKNOP KOPPELEN

3

΄Koppel de knop met uw recSMART door de instructies in de instellingen van de app uit te voeren
΄Open de Road-Eyes-app, klik op het tabblad «Me» (Ik), tik op «Settings» (Instellingen),«Camera

Settings» (Camera-instellingen) en dan «Advanced Settings» (Geavanceerde instellingen. Selecteer
«Enable» (Inschakelen) bij de -optie Remote Control Pairing (afstandsbediening koppelen) om deze
met de recSMART te koppelen, totdat u een piep hoort en de melding “Verbonden” op uw smartphone
verschijnt.

40

41

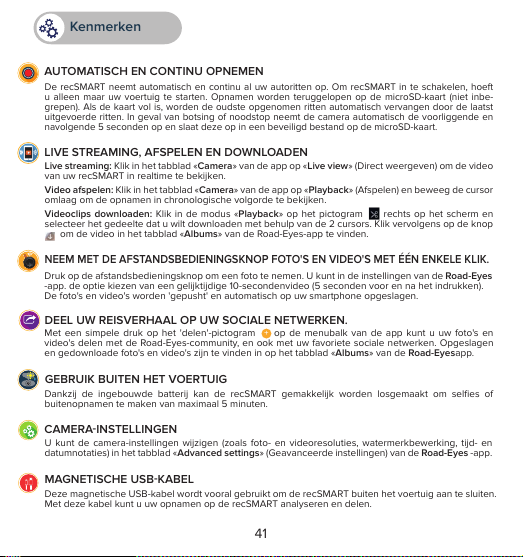

De recSMART neemt automatisch en continu al uw autoritten op. Om recSMART in te schakelen, hoeft
u alleen maar uw voertuig te starten. Opnamen worden teruggelopen op de microSD-kaart (niet inbe-
grepen). Als de kaart vol is, worden de oudste opgenomen ritten automatisch vervangen door de laatst
uitgevoerde ritten. In geval van botsing of noodstop neemt de camera automatisch de voorliggende en
navolgende 5 seconden op en slaat deze op in een beveiligd bestand op de microSD-kaart.

AUTOMATISCH EN CONTINU OPNEMEN

U kunt de camera-instellingen wijzigen (zoals foto- en videoresoluties, watermerkbewerking, tijd- en
datumnotaties) in het tabblad «Advanced settings» (Geavanceerde instellingen) van de Road-Eyes -app.

CAMERA-INSTELLINGEN

Dankzij de ingebouwde batterij kan de recSMART gemakkelijk worden losgemaakt om selfies of
buitenopnamen te maken van maximaal 5 minuten.

GEBRUIK BUITEN HET VOERTUIG

Druk op de afstandsbedieningsknop om een foto te nemen. U kunt in de instellingen van de Road-Eyes

-app. de optie kiezen van een gelijktijdige 10-secondenvideo (5 seconden voor en na het indrukken).
De foto's en video's worden 'gepusht' en automatisch op uw smartphone opgeslagen.

NEEM MET DE AFSTANDSBEDIENINGSKNOP FOTO'S EN VIDEO'S MET ÉÉN ENKELE KLIK.

Met een simpele druk op het 'delen'-pictogram op de menubalk van de app kunt u uw foto's en
video's delen met de Road-Eyes-community, en ook met uw favoriete sociale netwerken. Opgeslagen
en gedownloade foto's en video's zijn te vinden in op het tabblad «Albums» van de Road-Eyesapp.

DEEL UW REISVERHAAL OP UW SOCIALE NETWERKEN.

+

Live streaming: Klik in het tabblad «Camera» van de app op «Live view» (Direct weergeven) om de video
van uw recSMART in realtime te bekijken.

Video afspelen: Klik in het tabblad «Camera» van de app op «Playback» (Afspelen) en beweeg de cursor
omlaag om de opnamen in chronologische volgorde te bekijken.

Videoclips downloaden: Klik in de modus «Playback» op het pictogram rechts op het scherm en
selecteer het gedeelte dat u wilt downloaden met behulp van de 2 cursors. Klik vervolgens op de knop
om de video in het tabblad «Albums» van de Road-Eyes-app te vinden.

LIVE STREAMING, AFSPELEN EN DOWNLOADEN

Deze magnetische USB-kabel wordt vooral gebruikt om de recSMART buiten het voertuig aan te sluiten.
Met deze kabel kunt u uw opnamen op de recSMART analyseren en delen.

MAGNETISCHE USB-KABEL

Kenmerken

Technische specificaties

Beeldsensor

G-sensor

Lens

Audio

Statusindicator

GPS

Verbinding

Geheugen en bestandsindeling

Video opnemen

Voeding

Videoresoluties

Fotoresolutie

Opnamecapaciteit

OVER DEZE HANDLEIDING

De functies van recSMART en de inhoud van deze snelstarthandleiding kunnen aan verandering
onderhevig zijn.
U kunt de meest recente instructies over het gebruik van dit product raadplegen in de online
gebruikershandleiding. U vindt deze op www.road-eyes.com

SUPPORT

Hebt u vragen over ons product of behoefte aan assistentie? Ga dan naar www.road-eyes.com of
e-mail naar [email protected]

2,8 μm x 2,8 μm super large pixel

3-assige versnellingssensor, schokdetector

140° groothoeklens, F/1,8 lensopening

Microfoon en luidspreker

Led

Ingebouwd

2,4 GHz wifi

MicroSD-kaart klasse 10 tot 128 GB

H.264-compressie

260 mAh lithium-polymeer-accu

1440P (2560x1440) 25fps, 1080P (1920x1080) 30 fps,
720P (1080x720) 30fps

4MP (2592x1520)

8 GB: 120 min Full HD - 16 GB: 240 min Full HD
32 GB: 480 min Full HD - 64GB: 960 min Full HD

42

SKRÓCONA INSTRUKCJA OBSŁUGI

Budowa

1

5
7

8

Uchwyt GPS

1

Port microUSB

2
3

Złącze magnetyczne
Głośnik

4

5

Mikrofon

6

Wskaźnik LED

7

Gniazdo karty microSD

8

Przycisk zdalnego sterowania

W pudełku

Rejestrator recSMART – przycisk zdalnego sterowania – kabel zasilania USB

zasilacz samochodowy z2portami USB – magnetyczny kabel USB – mocowanie

samoprzylepne uchwyt magnetyczny – skrócona instrukcja obsługi

44

2

3

4

6

45

1 2

3

΄Zamontuj uchwyt recSMART

na przedniej szybie samochodu.

΄Umieść rejestrator recSMART

wuchwycie magnetycznym, wyrównując
powierzchnie magnetyczne.

΄Podłącz kabel zasilania USB do portu microUSB wuchwycie recSMART.

Przeprowadź kabel do gniazda zapalniczki samochodowej ipodłącz go do zasilacza.
Uruchom pojazd. Rejestrator recSMART włączy się irozpocznie nagrywanie.

• recSMART wymaga użycia karty microSD do nagrywania filmów i robienia zdjęć (karta microSD
nie jest dołączona)

• Rejestrator recSMART obsługuje karty pamięci microSD klasy10 opojemności do 128GB

• Zasilanie elektryczne pojazdu służy do włączania rejestratora recSMART iładowania jego baterii

• Nie wolno wkładać ani wyjmować karty pamięci microSD, gdy rejestrator recSMART jest
włączony

• Kabel USB można podłączyć wyłącznie do zasilacza wgnieździe zapalniczki samochodowej

• Nie należy umieszczać przycisku zdalnego sterowania na obudowie poduszki powietrznej

WAŻNE

Montaż

Pierwsze kroki

APLIKACJA MOBILNA

1

Aby skonfigurować rejestrator recSMART, pobierz aplikację Road-Eyes dostępną wsklepie AppStore
lub Google Play.

[System iOS — wymagania]

System iOS wwersji 8.0 inowszej: telefon iPhone 4s do iPhone 6s Plus inowszy, tablet iPad
(3.–5. generacji), iPad Pro, iPad Mini, iPod touch (5. generacji)

[System Android — wymagania]

Wybrane urządzenia z systemem Android w wersji co najmniej 4.0.

PODŁĄCZANIE REJESTRATORA RECSMART DO SMARTFONA

2

[Użytkownicy systemu iOS]

΄ Utwórz konto waplikacji Road-Eyes.
΄ Naciśnij kartę „Camera” (Kamera), wybierz urządzenie recSMART ipostępuj zgodnie zinstrukcjami

dotyczącymi konfigurowania.

΄ Przejdź do opcji „Ustawienia” wurządzeniu iOS, wybierz opcję „Wi-Fi”, anastępnie połącz się

zsiecią „Road-Eyes_recSMART”.

΄ Wpisz hasło: „1234567890”.
΄ Rejestrator recSMART połączy się zurządzeniem iOS.

[Użytkownicy systemu Android]

΄ Utwórz konto waplikacji Road-Eyes.
΄ Naciśnij kartę „Camera” (Kamera), wybierz urządzenie recSMART ipostępuj zgodnie zinstrukcjami

dotyczącymi konfigurowania.

΄Wybierz sieć Wi-Fi „recSMART” iwpisz hasło „1234567890”.
΄ Rejestrator recSMART połączy się ze smartfonem.

PAROWANIE PRZYCISKU ZDALNEGO STEROWANIA

3

΄Aby sparować przycisk zrejestratorem recSMART, postępuj zgodnie zinstrukcjami znajdującymi się

wsekcji ustawień aplikacji.

΄Otwórz aplikację Road-Eyes, kliknij kartę „Me” (Ja), dotknij kolejno opcji „Settings” (Ustawienia), „Camera

Settings” (Ustawienia kamery), anastępnie „Advanced Settings” (Ustawienia zaawansowane). Wybierz

ustawienie „Enable” (Włącz) opcji Remote Control Pairing (Parowanie zdalnego sterowania). Następnie
naciśnij iprzytrzymaj przycisk zdalnego sterowania — wcelu sparowania go zrejestratorem recSMART —
aż do odtworzenia sygnału dźwiękowego iwyświetlenia komunikatu „Paired!” (Sparowano) na smartfonie.

46

47

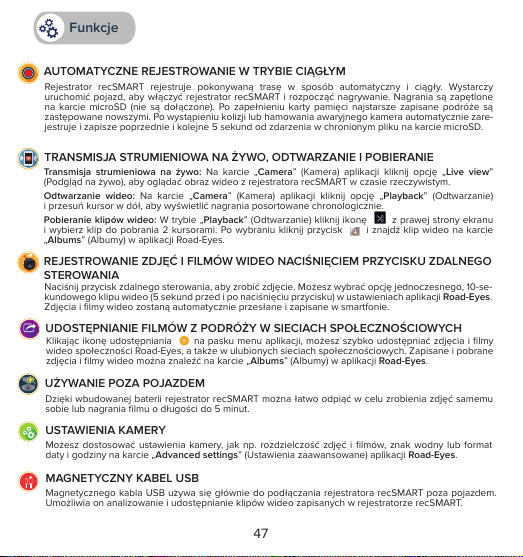

Rejestrator recSMART rejestruje pokonywaną trasę w sposób automatyczny i ciągły. Wystarczy
uruchomić pojazd, aby włączyć rejestrator recSMART irozpocząć nagrywanie. Nagrania są zapętlone
na karcie microSD (nie są dołączone). Po zapełnieniu karty pamięci najstarsze zapisane podróże są
zastępowane nowszymi. Po wystąpieniu kolizji lub hamowania awaryjnego kamera automatycznie zare-
jestruje izapisze poprzednie ikolejne 5sekund od zdarzenia wchronionym pliku na karcie microSD.

AUTOMATYCZNE REJESTROWANIE WTRYBIE CIĄGŁYM

Możesz dostosować ustawienia kamery, jak np. rozdzielczość zdjęć ifilmów, znak wodny lub format
daty igodziny na karcie „Advanced settings” (Ustawienia zaawansowane) aplikacji Road-Eyes.

USTAWIENIA KAMERY

Dzięki wbudowanej baterii rejestrator recSMART można łatwo odpiąć wcelu zrobienia zdjęć samemu
sobie lub nagrania filmu odługości do 5minut.

UŻYWANIE POZA POJAZDEM

Naciśnij przycisk zdalnego sterowania, aby zrobić zdjęcie. Możesz wybrać opcję jednoczesnego, 10-se-
kundowego klipu wideo (5 sekund przed ipo naciśnięciu przycisku) wustawieniach aplikacji Road-Eyes.
Zdjęcia ifilmy wideo zostaną automatycznie przesłane izapisane wsmartfonie.

REJESTROWANIE ZDJĘĆ IFILMÓW WIDEO NACIŚNIĘCIEM PRZYCISKU ZDALNEGO
STEROWANIA

Klikając ikonę udostępniania na pasku menu aplikacji, możesz szybko udostępniać zdjęcia ifilmy
wideo społeczności Road-Eyes, atakże wulubionych sieciach społecznościowych. Zapisane ipobrane
zdjęcia ifilmy wideo można znaleźć na karcie „Albums” (Albumy) waplikacji Road-Eyes.

UDOSTĘPNIANIE FILMÓW ZPODRÓŻY WSIECIACH SPOŁECZNOŚCIOWYCH

+

Transmisja strumieniowa na żywo: Na karcie „Camera” (Kamera) aplikacji kliknij opcję „Live view”
(Podgląd na żywo), aby oglądać obraz wideo zrejestratora recSMART wczasie rzeczywistym.

Odtwarzanie wideo: Na karcie „Camera” (Kamera) aplikacji kliknij opcję „Playback” (Odtwarzanie)
iprzesuń kursor wdół, aby wyświetlić nagrania posortowane chronologicznie.

Pobieranie klipów wideo: Wtrybie „Playback” (Odtwarzanie) kliknij ikonę zprawej strony ekranu
iwybierz klip do pobrania 2kursorami. Po wybraniu kliknij przycisk i znajdź klip wideo nakarcie
„Albums” (Albumy) waplikacji Road-Eyes.

TRANSMISJA STRUMIENIOWA NA ŻYWO, ODTWARZANIE IPOBIERANIE

Magnetycznego kabla USB używa się głównie do podłączania rejestratora recSMART poza pojazdem.
Umożliwia on analizowanie iudostępnianie klipów wideo zapisanych wrejestratorze recSMART.

MAGNETYCZNY KABEL USB

Funkcje

Specyfikacje techniczne

Przetwornik obrazu

Akcelerometr

Obiektyw

Dźwięk

Wskaźnik stanu

GPS

Połączenia

Format karty pamięci

Nagrywanie wideo

Zasilanie

Rozdzielczości wideo

Rozdzielczość zdjęcia

Pojemność nagrywania

INFORMACJE ONINIEJSZEJ INSTRUKCJI

Funkcje rejestratora recSMART itreść niniejszej skróconej instrukcji obsługi mogą ulec zmianie.
Najnowsze instrukcje dotyczące użytkowania tego produktu można znaleźć online w witrynie

www.road-eyes.com.

POMOC TECHNICZNA

Wrazie pytań lub konieczności uzyskania pomocy związanej zproduktem zapraszamy na stronę

www.road-eyes.com lub prosimy okontakt pod adresem [email protected].

2,8μm x 2,8μm, bardzo duże piksele

3-osiowy akcelerometr grawitacyjny, wykrywanie uderzenia

Szerokokątny 140°, apertura F/1.8

Mikrofon igłośnik

Dioda LED

Wbudowany

Wi-Fi, 2,4GHz

Karta pamięci microSD klasy10 opojemności do 128GB

Kompresja H.264

Litowo-polimerowa, pojemność 260mAh

1440P (2560x1440) 25kl./s, 1080P (1920x1080)
30kl./s, 720P (1080x720) 30kl./s

4MP (2592x1520)

8GB: 120 minut wrozdz. Full HD – 16GB: 240 minut
wrozdz. Full HD
32GB: 480 minut wrozdz. Full HD – 64GB: 960 minut
wrozdz. Full HD

48

КРАТКОЕ РУКОВОДСТВО

ПОЛЬЗОВАТЕЛЯ

Обзор

1

2

3

5
7

8

Док-станция GPS

1

Микро USB-порт

2
3

Магнитный разъем
Динамик

4

Комплектация

recSMART – кнопка дистанционного управления функцией моментального снимка – USB-

кабель питания автомобильный адаптер питания с 2 USB-портами – Магнитный USB-кабель –

самоклеящийся фиксатор магнитный держатель – краткое руководство пользователя

5

Микрофон

6

Светодиодный индикатор

7

Гнездо для карты памяти microSD

8

Кнопка дистанционного
управления функцией
моментального снимка

4

6

50

51

1 2

3

΄Прикрепите док-станцию recSMART

к ветровому стеклу

΄Установите recSMART

на магнитный держатель, выровняв
магнитные поверхности.

΄Подключите USB-кабель питания к Микро USB-порту на док-станции recSMART,

осторожно проведя кабель к прикуривателю, спрятав его за панелью, и воткните
его в адаптер питания. Запустите двигатель, recSMART включится и начнет
записывать.

•

устройств recSMART требует использование карты microSD для записи видео и
фотографи и(карта microSD не входит в комплект)

• recSMART поддерживает карты памяти microSD Класса 10 объемом до 128 Гб

• recSMART может включаться и заряжаться от системы питания автомобиля

• Запрещается вставлять или извлекать карту памяти microSD при включенном

recSMART

• Всего лишь вставьте USB-кабель в адаптер, устанавливаемый в прикуриватель

• Запрещается устанавливать кнопку дистанционного управления в зоне действия

воздушной подушки безопасности

ВАЖНАЯ ИНФОРМАЦИЯ

Установка

Начало работы

МОБИЛЬНОЕ ПРИЛОЖЕНИЕ

1

Для настройки recSMART скачайте из магазинов приложений или Google Play специальное
приложение Road-Eyes App.

[Требования системы iOS]

iOS 8.0 и более поздние версии : iPhone 4s - iPhone 6s Plus и более поздние версии, iPad
(3-го -5-го поколения), iPad Pro, iPad Mini, iPod touch (5-го поколения)

[Требования системы Android]

Выберите устройства с ОС Android 4.0 (минимум)

ПОДКЛЮЧИТЕ RECSMART К СВОЕМУ СМАРТФОНУ

2

[Пользователи ОС iOS]

΄ Создайте аккаунт в приложении Road-Eyes App.
΄ Нажмите закладку «Камера», выберите recSMART и выполните инструкции по настройке.
΄ Перейдите в «Настройки» на своем iOS-устройстве, выберите «Wi-Fi» и подключитесь к сети

«Road-Eyes_recSMART».

΄ Введите пароль «1234567890»
΄ recSMART успешно подключится к Вашему iOS-устройству.

[Пользователи ОС Android]

΄ Создайте аккаунт в приложении Road-Eyes App
΄ Нажмите закладку «Камера», выберите recSMART и выполните инструкции по настройке.

΄Выберите сеть Wi-Fi «recSMART» и введите пароль «1234567890».
΄ recSMART успешно подключится к Вашему смартфону

ВЫПОЛНИТЕ СОПРЯЖЕНИЕ С КНОПКОЙ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

3

ФУНКЦИЕЙ МОМЕНТАЛЬНОГО СНИМКА

΄Для сопряжения этой кнопки со своим recSMART выполните инструкции, указанные в разделе

настроек Приложения

΄Откройте приложение Road-Eyes, нажмите закладку «Профиль», затем «Настройки»,«Настройки

камеры», а потом «Дополнительные настройки». Выберите «Сопряжение» для выбора возможности

Сопряжения с дистанционным управлением и удерживайте нажатой кнопку дистанционного
управления для того, чтобы выполнить ее сопряжение с recSMART, пока не услышите звуковой
сигнал, и пока на смартфоне не появится сообщение «Сопряжение выполнено!».

52

53

recSMART осуществляет автоматическую и непрерывную запись всех поездок. Для подачи

питания и запуска своего recSMART просто запустите двигатель своего автомобиля.
данные записываются на карте microSD (не включена). Как только свободное место на карте
заканчивается, запись ранее совершенных поездок автоматически заменяется на запись самых
последних поездок. В случае удара или экстренного торможения камера будет автоматически
делать запись и сохранять предыдущие и следующие 5 секунд записи в защищенный файл на
карте памяти microSD.

АВТОМАТИЧЕСКАЯ И НЕПРЕРЫВНАЯ ЗАПИСЬ

Вы можете изменять настройки камеры, например, разрешение фото и видео, редактирование
водяного знака, форматы времени и даты, в закладке «Дополнительные настройки» приложения

Road-Eyes.

НАСТРОЙКИ КАМЕРЫ

Благодаря встроенному аккумулятору, recSMART можно без труда снимать с держателя, чтобы
делать селфи или записи вне салона автомобиля продолжительностью не более 5 минут.

ЭКСПЛУАТАЦИЯ ВНЕ САЛОНА АВТОМОБИЛЯ

Нажмите кнопку дистанционного управления, чтобы сделать фотографию. По своему желанию
вы можете выбрать одновременную 10-секундную видеозапись (5 секунд до и после нажатия) в
настройках приложения Road-Eyes.
Фотографии и видео будут передаваться и автоматически сохраняться на вашем смартфоне.

ДЕЛАЙТЕ ФОТОГРАФИИ И ВИДЕО ОДНИМ НАЖАТИЕМ КНОПКИ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Вы можете делиться своими фотографиями и видео в сообществе Road-Eyes и в любимых
социальных сетях, всего лишь нажимая на значок публикации в панели меню приложения.
Сохраненные и загруженные фотографии и видео можно найти в закладке «Альбомы»
приложения Road-Eyes.

ДЕЛИТЕСЬ СВОИМИ ДОРОЖНЫМИ ПРИКЛЮЧЕНИЯМИ В СОЦИАЛЬНЫХ СЕТЯХ

+

Потоковое вещание: В закладке приложения «Камера» нажмите «Просмотр» для просмотра
видео recSMART в режиме реального времени.

Воспроизведение видео: В закладке приложения «Камера» нажмите «Воспроизведение» и
перемещайте курсор вниз для просмотра отснятого материала в хронологическом порядке.

Загрузка видео клипов: В режиме «Воспроизведение» нажмите значок в правой части экрана
и выберите ту часть, которую хотите скачать, с помощью 2 курсоров. После этого нажмите кнопку

и найдите видео в закладке «Альбомы» приложения Road-Eyes.

ПОТОКОВОЕ ВЕЩАНИЕ, ВОСПРОИЗВЕДЕНИЕ И ЗАГРУЗКА

Этот магнитный USB-кабель используется главным образом для подключения к recSMART вне
автомобиля. Он позволяет анализировать и делиться материалом, отснятым на recSMART.

МАГНИТНЫЙ USB-КАБЕЛЬ

Особенности

Технические характеристики

Датчик изображения

Датчик поворота экрана

Линза

Звук

Индикатор состояния

GPS

Связь

Формат карты памяти

Видеозапись

Аккумулятор

Разрешения для видео

Разрешение для фото

Объем записи

ИНФОРМАЦИЯ О НАСТОЯЩЕМ РУКОВОДСТВЕ

Функции recSMART и содержание настоящего краткого руководства пользователя могут
изменяться.
Для получения самых последних инструкций по эксплуатации данного изделия см.
руководство пользователя в режиме онлайн, доступное на вебсайте www.road-eyes.com

ПОДДЕРЖКА

Если у Ввас возникнут вопросы, или потребуется помощь в отношении нашего изделия,
посетите вебсайт www.road-eyes.com или отправьте нам электронное письмо по адресу

[email protected]

2.8μm x 2.8μm в режиме super large pixel

3-осевой датчик ускорения силы тяжести, датчик удара

угол обзора — 140°, апертура — F/1.8

Микрофон и динамик

Светодиодный

Встроенный

2.4 ГГц WiFi

microSD класса 10 объемом до 128Гб

Сжатие H.264

260 мА/ч литиево-полимерный

1440P (2560x1440) 25 к/с, 1080P (1920x1080) 30 к/с, 720P
(1080x720) 30 к/с

4MP(2592x1520)

8Гб: 120 мин. в Full HD - 16Гб : 240 мин. в Full HD
32Гб: 480 мин. в Full HD - 64Гб: 960 мин. в Full HD

54

ĪSĀ PAMĀCĪBA

2

6

2

3

1

7

5

8

2
3

4

GPS dokstacija
Micro USB pieslēgvieta
Magnētiskais savienotājs
Skaļrunis

1

recSMART – snap remote button – USB barošanas vads

automašīnas barošanas adapteris ar 2 USB pieslēgvietām – magnētiskais USB vads –

lipīgais stiprinājums magnētiskais stiprinājums – īsā pamācība

6

5

7

8

Mikrofons
LED indikators
MicroSD karšu slots
Uzņemšanas tālvadības poga

4

Pārskats

Kastē

3

1 2

3

• Stiprinājums recSMART dokstacijai

uz automašīnas vējstikla

• Novietojiet recSMART

uz magnētiskā stiprinājuma, salāgojot
magnētiskās virsmas.

• Pievienojiet USB barošanas vadu Micro USB pieslēgvietai recSMART dokstacijā,

uzmanīgi aizvadiet vadu līdz cigarešu piesmēķētājam un iespraudiet to barošanas
adapterī. Iedarbiniet automašīnu, recSMART ieslēgsies un sāk ierakstīšanu.

• recSMART nepieciešama microSD karte, lai ierakstītu video un uzņemtu fotogrāfijas
(microSD karte nav iekļauta)

• recSMART atbalsta 10. klases microSD kartes līdz 128GB

• recSMART var ieslēgties un uzlādēties, izmantojot automašīnas elektrosistēmu

• Neievietojiet un neizņemiet microSD karti, kamēr recSMART ir aktivizēts

• Spraudiet USB kabeli tikai cigarešu piesmēķētāja adapterī

• Nenovietojiet tālvadības pogu uz drošības spilvena nodalījuma

SVARĪGI

Uzstādīšana

Uzsākšana

MOBILĀ LIETOTNE

1

Lai konfigurētu recSMART, lejupielādējiet speciālo Road-Eyes lietotni, kas pieejama App Store vai
Google Play Store.

[iOS sistēmas prasības]

iOS 8.0 un jaunākas versijas: iPhone 4s līdz iPhone 6s Plus un jaunāks, iPad (3.-5. paaudze), iPad Pro,
iPad Mini, iPod touch (5. paaudze).

[Android sistēmas prasības]

Izvēlieties Android 4.0 (minimums) ierīces.

PIESLĒDZIET RECSMART SAVAM VIEDTĀLRUNIM

2

[iOS lietotāji]

• Izveidojiet kontu Road-Eyes lietotnē.

• Nospiediet cilni “Kamera”, izvēlieties recSMART un izpildiet konfigurēšanas norādījumus.

• Savā iOS ierīcē ejiet uz “Iestatījumi”, izvēlieties “Wi-Fi” un pēc tam pievienojiet “Road-Eyes_recSMART”

tīklam.

• Ievadiet paroli “1234567890”.

• recSMART tiks veiksmīgi pievienots jūsu iOS ierīcei.

[Android lietotāji]

• Izveidojiet kontu Road-Eyes lietotnē.

• Nospiediet cilni “Kamera”, izvēlieties recSMART un izpildiet ēšanas norādījumus.

• Izvēlieties “recSMART” Wi-Fi tīklu un ievadiet paroli “1234567890”.

• recSMART tiks veiksmīgi pievienots jūsu viedtālrunim.

UZŅEMŠANAS TĀLVADĪBAS POGAS SAPĀROŠANA

3

• Lai sapārotu pogu ar jūsu recSMART, lūdzu, izpildiet norādījumus lietotnes iestatījumu sadaļā

• Atveriet Road-Eyes lietotni, noklikšķiniet uz “Es” cilnes, pieskarieties pie “Iestatījumi”, “Kameras

iestatījumi” un pēc tam “Detalizētie iestatījumi”. Izvēlieties “Iespējot” kā tālvadības sapārošanas
opciju un nospiediet tālvadības pogu, lai sapārotu to ar recSMART, līdz izdzirdat pīkstienu un saņemat
viedtālrunī paziņojumu “Sapārots!”.

4

5

recSMART automātiski un nepārtraukti ieraksta visus jūsu braucienus. Vienkārši iedarbiniet savu
automašīnu un palaidiet savu recSMART. Ieraksti tiek saglabāti cikliski microSD kartē (nav iekļauta).
Kad karte ir pilna, vecie ierakstītie braucieni tiek automātiski aizstāti ar jaunākiem braucieniem. Trieciena
vai avārijas bremzēšanas gadījumā kamera automātiski ierakstīs un saglabās iepriekšējās un nākamās
5 sekundes aizsargātā failā microSD kartē.

AUTOMĀTISKA UN NEPĀRTRAUKTA IERAKSTĪŠANA

Kameras iestatījumus , piemēram, attēlu un video izšķirtspēju, ūdenszīmju rediģēšanu, laika un datuma
formātus, var regulēt cilnē “Detalizētie iestatījumi” lietotnē Road-Eyes.

KAMERAS IESTATĪJUMI

recSMART var viegli atvienot, lai uzņemtu pašbildes vai āra ierakstus līdz 5 minūšu ilgumā, izmantojot
iebūvēto akumulatoru.

LIETOŠANA ĀRPUS AUTOMAŠĪNAS

Lai uzņemtu attēlu, nospiediet tālvadības pogu. Varat izvēlēties vienlaicīga 10 sekunžu video opciju
(5 sekundes pirms un pēc nospiešanas) lietotnes Road-Eyes iestatījumos.
Fotogrāfijas un video tiks pārsūtīti un automātiski saglabāti jūsu viedtālrunī.

FOTOGRĀFIJAS UN VIDEO UZŅEMIET, NOKLIKŠĶINOT AR TĀLVADĪBAS POGU

Varat dalīties ar saviem attēliem un video ar Road-Eyes kopienu, kā arī savos mīļākajos sociālajos tīklos,
vienkārši nospiediet kopīgošanas ikonu lietotnes izvēlņu joslā. Attēlus un video, kuri ir saglabāti un
lejupielādēti, var atrast cilnē “Albumi” lietotnē Road-Eyes.

DALIETIES AR SAVU BRAUKŠANAS STĀSTU SOCIĀLAJOS TĪKLOS

+

Reāllaika straumēšana: Lietotnes cilnē “Kamera” noklikšķiniet uz “Reāllaika skats”, lai skatītos sava
recSMART video reāllaikā.

Video atskaņošana: Lietotnes cilnē “Kamera” noklikšķiniet uz “Atskaņošana” un virziet kursoru uz leju,
lai apskatītu ierakstus, kārtotus hronoloģiskā secībā.

Lejupielādējiet video klipus: Režīmā “Atskaņošana” noklikšķiniet uz ikonas , kas atrodas ekrāna labajā
pusē, un izvēlieties daļu, kuru vēlaties lejupielādēt, izmantojot 2 kursorus. Pēc tam, kad tas ir izdarīts,
noklikšķiniet uz pogas, un video būs atrodams cilnē “Albumi” lietotnē Road-Eyes.

REĀLLAIKA STRAUMĒŠANA, ATSKAŅOŠANA UN LEJUPIELĀDE

Šis magnētiskais USB vads tiek primāri izmantots, lai pieslēgtos pie recSMART ārpus automašīnas.
Tas ļauj analizēt un kopīgot recSMART uzņēmumus.

MAGNĒTISKAIS USB VADS

Īpašības

Te h ni s k ās specifikācijas

Attēla sensors

G-sensors

Objektīvs

Audio

Statusa indikators

GPS

Savienojamība

Atmiņas kartes formāts

Video ierakstīšana

Barošana

Video izšķirtspējas

Fotouzņēmumu izšķirtspēja

Ierakstīšanas ietilpība

PAR ŠO ROKASGRĀMATU

recSMART īpašības un šīs īsās pamācības saturs var mainīties.
Lai saņemtu jaunākos norādījumus par šī produkta izmantošanu, lūdzu, skatiet tiešsaistes lietotāja
rokasgrāmatu, kas pieejama www.road-eyes.com.

ATBALSTS

Ja jums rodas jautājumi vai ir nepieciešama palīdzība par šo izstrādājumu, lūdzu, apmeklējiet

www.road-eyes.com vai sūtiet e-pastu uz [email protected].

2,8μm x 2,8μm īpaši lieli pikseļi

3 asu gravitācijas paātrinājuma sensors, trieciena detektors

140° plats leņķis, F/1.8 diafragmas atvērums

Mikrofons un skaļrunis

LED

Iebūvēts

2,4 Ghz WiFi

10. klases microSD karte līdz 128GB

H.264 kompresija

260 mAh litija polimērs

1440P (2560x1440) 25fps, 1080P (1920x1080) 30 fps,
720P (1080x720) 30fps

4MP(2592x1520)

8GB: 120 min Full HD - 16GB: 240 min Full HD
32GB: 480 min Full HD - 64GB: 960 min Full HD

6

RASK VEILEDNING

2

6

2

3

1

7

5

8

2
3

4

GPS-dokkingstasjon
Mikro-USB-port
Magnetkontakt
Høyttaler

1

recSMART – ekstern utløserknapp – USB-strømkabel

bilstrøm-adapter med 2 USB-porter – magnetisk USB-kabel – festeanordning med lim

magnetisk montering – rask veiledning

6

5

7

8

Mikrofon
LED-indikator
Spor for mikroSD-kort
Ekstern utløserknapp

4

Oversikt

I esken

3

1 2

3

• Monter recSMART-dokkingstasjonen

på frontruten

• Plasser recSMART

på magnetfestet ved å innrette
de magnetiske overflatene

• Koble USB-strømkabelen til mikro-USB-porten på recSMART-dokkingstasjonen,

skjul forsiktig kabelen opp til sigarettenneren og koble den til strømadapteren.
Start kjøretøyet, og recSMART slår seg på og starter opptaket.

• recSMART må ha et mikroSD-kort for å spille inn videoer og ta bilder (mikroSD-kort
medfølger ikke)

• recSMART støtter mikroSD-kort i klasse 10, opptil 128 GB

• recSMART kan slås på og lades ved bruk av strøm fra kjøretøyet

• Ikke sett inn eller ta ut mikroSD-kortet mens recSMART er aktivert

• USB-kabelen skal bare plugges inn i sigarettenneradapteren

• Plasser ikke den eksterne utløserknappen på airbagdekselet

VIKTIG

Installering

Komme i gang

MOBILAPP

1

Når du skal sette opp recSMART, må du laste ned den dedikerte appen Road-Eyes fra App Store eller
Google Play Store.

[Krav til iOS-system]

iOS 8.0 eller høyere: iPhone 4s opptil iPhone 6s Plus og nyere, iPad (3.–5. generasjon), iPad Pro,
iPad Mini, iPod touch (5. generasjon).

[Krav til Android-system]

Velg enheter med Android 4.0 (minst).

KOBLE RECSMART TIL SMARTTELEFONEN

2

[iOS-brukere]

• Opprett en konto i Road-Eyes-appen.

• Trykk på fanen «Camera» (Kamera), velg recSMART og følg instruksjonene for oppsettet.

• Gå til «Settings» (Innstillinger) på iOS-enheten, velg «Wi-Fi» og koble deretter til «Road-Eye s_recS MART»-

nettverket.

• Skriv inn passordet «1234567890».

• recSMART kobles til iOS-enheten.

[Android-brukere]

• Opprett en konto i Road-Eyes-appen.

• Trykk på fanen «Camera» (Kamera), velg recSMART og følg instruksjonene for oppsettet.

• Velg «recSMART» Wi-Fi-nettverket og skriv inn passordet «1234567890».

• recSMART kobles til smarttelefonen.

SAMMENKOBLING AV EKSTERN UTLØSERKNAPP

3

• Følg instruksjonene i innstillingsdelen i appen for å sammenkoble utløserknappen med recSMART.

• Åpne Road-E yes-appen, klikk på fanen «Me» (Meg), trykk på «Settings» (Innstillinger),«Camera Settings»

(Kamerainnstillinger) og deretter på «Advanced Settings» (Avanserte innstillinger). Velg «Enable»
(Aktiver) for alternativet Remote Control Pairing (Sammenkoble fjernutløser), og trykk på den eksterne
utløserknappen for å sammenkoble den med recSMART, til du hører et lydsignal og får meldingen
«Paired!» (Sammenkoblet) på smarttelefonen.

4

5

Kjøreturene dine tas opp automatisk og kontinuerlig av recSMART. Du trenger bare å starte kjøretøyet
for å slå på og starte recSMART. Opptakene lagres i en sløyfe på et mikroSD-kort (medfølger ikke).
Når kortet er fullt, erstattes de eldste kjøreopptakene av den siste kjøreturen. Hvis det inntreer et krasj
eller en nød-oppbremsing, registrerer og lagrer kameraet automatisk de forrige og de neste 5 sekun-
dene på en sikker fil på mikroSD-kortet.

AUTOMATISK OG KONTINUERLIG OPPTAK

Du kan justere kamerainnstillingene, som bilde- og videooppløsning, vannmerkeredigering, dato- og
tidsformater under fanen «Advanced settings» (Avanserte innstillinger) i Road-Eyes-appen.

KAMERAINNSTILLINGER

Takket være det innebygde batteriet kan du ta av recSMART for å ta selfier eller for utendørsopptak i
opptil 5 minutter.

BRUK UTENFOR KJØRETØYET

Trykk på ernutløserknappen for å ta et bilde. Du kan velge alternativet for et sammenhengende 10-se-
kunders video (5 sekunder før og etter trykking) i innstillingsdelen i Road-Eyes-appen.
Bildene og videoene sendes automatisk og lagres på smarttelefonen.

TA BILDER OG TA OPP VIDEO MED ETT TRYKK PÅ FJERNUTLØSERKNAPPEN.

Du kan dele bildene og videoene med Road-Eyes-fellesskapet og ønsket sosialt media ved å trykke
på deleikonet på appens menylinje. Lagrede og nedlastede bilder og videoer finner du under fanen
«Albums» (Albumer) i Road-Eyes-appen.

DEL KJØREVIDEOEN DIN PÅ SOSIALE MEDIER.

+

Sanntidsstrømming: Klikk på «Live view» (Sanntidsvisning) under fanen «Camera» (Kamera) i appen for
å se videoen på recSMART i sanntid.

Avspilling av video: Klikk på «Playback» (Avspilling) under fanen «Camera» (Kamera) i appen, og flytt
markøren ned for å se opptakene sortert i kronologisk rekkefølge.

Laste ned videoklipp: I modusen «Playback» (Avspilling) klikker du på ikonet på høyre side av skjermen
ved hjelp av de to markørene, og velger den delen du vil laste ned. Deretter klikker du på knappen og
finner videoen i fanen «Albums» (Albumer) i Road-Eyes-appen.

SANNTIDSSTRØMMING, AVSPILLING OG NEDLASTING

Denne magnetiske USB-kabelen brukes til å koble til recSMART fra utsiden av kjøretøyet. Den gir deg
muligheten til å analysere og dele opptakene på recSMART.

MAGNETISK USB-KABEL

Funksjoner

Te k ni s k e s pe s i fi k a sj o n e r

Bildesensor

G-sensor

Objektiv

Lyd

Statusindikator

GPS

Tilkoblinger

Minnekortformat

Videoopptak

Strøm

Videooppløsninger

Bildeoppløsninger

Opptakskapasitet

OM DENNE HÅNDBOKEN

Funksjonene i recSMART og innholdet i denne raske veiledningen kan endres.
For de nyeste instruksjonene for bruk av dette produktet, se elektronisk brukerhåndbok på

www.road-eyes.com.

STØTTE

Hvis du har spørsmål, eller hvis du trenger hjelp til produktet, kan du se på www.road-eyes.com
eller sende en e-post til [email protected].

2,8 x 2,8 μm superstore piksler

3-aksers tyngdeakselerasjonsføler, støtsensor

140° bredvinkel, F/1.8 blenderåpning

Mikrofon og høyttaler

LED

Innebygd

2,4 Ghz WiFi

MikroSD-kort i klasse 10, opptil 128 GB

H.264-kompresjon

260 mAh litiumpolymer

1440P (2560x1440) 25fps, 1080P (1920x1080) 30 fps,
720P (1080x720) 30fps

4MP (2592x1520)

8 GB: 120 min i full HD – 16 GB: 240 min i full HD
32GB: 480 min i full HD – 64GB: 960 min i full HD

6

LÜHIJUHEND

2

6

2

3

1

7

5

8

2
3

4

GPS-dokk
Mikro-USB-port
Magnetühendus
Kõlar

1

recSMART – kaugnupp Snap – USB-toitekaabel

kahe USB-pordiga auto toiteadapter – magnetiga USB-kaabel – kleepkinniti

magnetkinniti – lühijuhend

6

5

7

8

Mikrofon
LED-märgutuli
microSD-kaart
Kaugnupp Snap

4

Ülevaade

Mis on karbis

3

1 2

3

• Kinnitage recSMART-i dokk

auto esiklaasi külge.

• Pange recSMART

magnetkinnitile, viies
magnetpinnad kokku.

• Ühendage USB-toitekaabel recSMART-i doki mikro-USB-pordiga, vedage kaabel

seda hoolikalt peites sigaretisüütlini ja ühendage toiteadapteriga. Käivitage auto;
recSMART lülitub sisse ja hakkab salvestama.

• recSMART vajab videote salvestamiseks ja pildistamiseks microSD-kaarti
(microSD-kaart ei kuulu komplekti).

• recSMART toetab kuni 128 GB mahuga 10. kiirusklassi microSD-kaarte.

• recSMART lülitub sisse ja laeb sõiduki toidet kasutades.

• Ärge sisestage ega eemaldage microSD-kaarti, kui recSMART töötab.

• Ühendage USB-kaabel vaid sigaretisüütli adapteriga.

• Ärge pange kaugnuppu turvapadjasektsiooni peale.

OLULINE

Paigaldamine

Alustamine

MOBIILIRAKENDUS

1

recSMART-i seadistamiseks laadige alla sihtotstarbeline rakendusRoad-Eyes, mille leiate App Store’ist
või Google Play poest.

[iOS-i süsteeminõuded]

iOS 8.0 ja uuemad versioonid: iPhone 4s kuni iPhone 6s ja uuemad, iPad (3.–5. põlvkond), iPad Pro,
iPad Mini, iPod touch (5. põlvkond).

[Androidi süsteeminõuded]

Valitud Android 4.0 (miinimum) seadmed.

RECSMART-I ÜHENDAMINE NUTITELEFONIGA

2

[iOS-i kasutajad]

• Looge konto rakendusesRoad-Eyes.

• Vajutage kaarti Camera (Kaamera), valige recSMART ja järgige häälestusjuhiseid.

• Minge oma iOS-seadmes asukohta Settings (Sätted), valige Wi-Fi ja looge ühendus võrguga

Road-Eyes_recSMART.

• Sisestage parool 1234567890.

• recSMART ühendatakse teie iOS-seadmega.

[Androidi kasutajad]

• Looge konto rakendusesRoad-Eyes.

• Vajutage kaarti Camera (Kaamera), valige recSMART ja järgige häälestusjuhiseid.

• Valige Wi-Fi-võrk recSMART ja sisestage parool 1234567890.

• recSMART ühendatakse teie nutitelefoniga.

KAUGNUPU SNAP SIDUMINE

3

• Nupu sidumiseks recSMART-iga järgige rakenduse häälestusjaotises olevaid juhiseid.

• Avage rakendusRoad-Eyes, klõpsake kaarti Me (Mina), puudutage suvandeid Settings (Sätted), Camera

Settings (Kaamerasätted) ja seejärel Advanced Settings (Täpsemad sätted). Valige suvandi „Remote
Control Pairing“ (Kaugjuhtimispuldi sidumine) olekuks Enable (Luba) ja vajutage kaugnuppu, et siduda
see recSMART-iga, kuni kuulete helisignaali ja saate nutitelefoni teavituse „Paired!“ (Seotud!).

4

5

recSMART salvestab automaatselt ja pidevalt kõiki teie sõite. Lihtsalt käivitage sõiduk, et recSMART
sisse lülitada ja käivitada. Videod salvestatakse microSD-kaardile (ei kuulu komplekti) ringjas järjes-
tuses. Kui kaart saab täis, asendatakse kõige vanemad salvestatud sõidud automaatselt kõige uuemate
sõitudega. Kokkupõrke või järsu pidurduse korral jäädvustab ja salvestab kaamera eelnevad ja järgne-
vad viis sekundit automaatselt microSD-kaardile kaitstud faili.

AUTOMAATNE JA PIDEV SALVESTUS

Kaamerasätteid, nagu pildi ja video eraldusvõime, vesimärkide redigeerimine ning kellaaja ja kuupäeva
vormingud, saate muuta rakenduse Road-Eyes kaardil Advanced (Täpsem).

KAAMERASÄTTED

Tänu sisseehitatud akule saab recSMART-i lihtsasti dokist eraldada, et teha selfisid või kuni 5-minutilisi
videoid sõidukist väljas.

SÕIDUKIST VÄLJAS KASUTAMINE

Vajutage kaugnuppu, et teha pilt. Pildistamise asemel võite valida ka 10-sekundilise video (5 sekundit
enne ja pärast vajutust) salvestamise, aktiveerides selle rakenduse Road-Eyes sätetes.
Fotod ja videod saadetakse automaatselt teie nutitelefoni, kus need salvestatakse.

FOTODE JA VIDEOTE TEGEMINE KAUGNUPUGA

Saate oma pilte ja videoid jagada nii Road-Eyesi kogukonnaga kui ka oma lemmiksuhtlusvõrkudes, kui
vajutate rakenduse menüüribal ikooni . Salvestatud ja allalaaditud pildid ja videod leiate rakenduse

Road-Eyes kaardilt Albums (Albumid).

SÕIDUJUHTUMITE JAGAMINE SUHTLUSVÕRKUDES

+

Otseülekanne. Klõpsake rakenduse kaardil Camera (Kaamera) suvandit Live view (Otseülekanne),
et vaadata recSMART-i videopilti reaalajas.

Video taasesitus. Klõpsake rakenduse kaardil Camera (Kaamera) suvandit Playback (Taasesitus) ja lii-
kuge kursoriga alla, et vaadata videomaterjali kronoloogiliselt sordituna.

Videoklippide allalaadimine. Klõps ake r ežiim is Playback (Taasesitus) kuva paremal pool olevat ikooni ja
valige allalaaditav osa kaht kursorit kasutades. Pärast seda klõpsake nuppu ja leidke oma video raken-
duse Road-Eyes kaardilt Albums (Albumid).

OTSEÜLEKANNE, TAASESITUS JA ALLALAADIMINE

Magnetiga USB-kaabel on mõeldud recSMART-i ühendamiseks peamiselt sõidukist väljas. Kaabel või-
maldab teil recSMART-i videomaterjali analüüsida ja jagada.

MAGNETIGA USB-KAABEL

Omadused

Tehnilised andmed

Pildiandur

Kiirendusandur

Objektiiv

Heli

Oleku märgutuli

GPS

Ühenduvus

Mälukaardi vorming

Videosalvestus

Toiteallikas

Video eraldusvõime

Foto eraldusvõime

Salvestusmaht

TEAVE JUHENDI KOHTA

recSMART-i omadused ja lühijuhendi sisu võivad muutuda.
Toote uusimaid kasutusjuhiseid vaadake veebipõhisest kasutusjuhendist, mis on saadaval
veebisaidil www.road-eyes.com

TUGI

Kui teil on meie toote kohta küsimusi või vajate abi, külastage veebisaiti www.road-eyes.com või
kirjutage meile aadressil [email protected]

2,8 μm x 2,8 μm eriti suur piksel

3-teljeline raskuskiirendusandur, löögiandur

140° lainurk, ava f/1.8

Mikrofon ja kõlar

LED

Sisseehitatud

2,4 GHz Wi-Fi

Kuni 128 GB mahuga 10. kiirusklassi microSD-kaart

H.264-tihendus

260 mAh liitiumpolümeer

1440P (2560 x 1440 px) 25 kaadrit sekundis, 1080P (1920 x 1080 px)
30 kaadrit sekundis, 720P (1080 x 720 px) 30 kaadrit sekundis

4 MPx (2592 x 1520 px)

8 GB: 120 min Full HD; 16 GB: 240 min Full HD;
32 GB: 480 min Full HD; 64 GB: 960 min Full HD

6

SPARČIOSIOS

PALEISTIES GIDAS

2

6

2

3

1

7

5

8

2
3

4

GPS įrenginio laikiklis
„Micro USB“ prievadas
Magnetinė jungtis
Garsiakalbis

1

„recSMART“ – įrašymo nuotolinio pultelio mygtukas – USB maitinimo kabelis

automobilinis maitinimo adapteris su 2 USB prievadais – magnetinis USB kabelis –

prilipdomas laikiklis magnetinis laikiklis – greitosios paleisties gidas

6

5

7

8

Mikrofonas
LED indikatorius
„MicroSD“ kortelės lizdas
Įrašymo nuotolinio pultelio
mygtukas

4

Apžvalga

Dėžutėje

3

1 2

3

• Pritvirtinkite „recSMART“ laikiklį

prie automobilio priekinio stiklo

• Uždėkite „recSMART“

ant magnetinio laikiklio, sulygiuodami
magnetinius paviršius.

• Prijunkite USB maitinimo kabelį prie „recSMART“ laikiklio „Micro USB“ prievado,

atidžiai paslėpkite kabelį iki cigarečių uždegiklio ir prijunkite jį prie maitinimo adapterio.
Paleidus transporto priemonės variklį, „recSMART“ įsijungs ir pradės įrašyti.

• Įrenginiui „recSMART“ reikia „microSD“ kortelės, kad galėtų įrašyti vaizdo įrašus ir
fotografuoti („microSD“ kortelė nepridedama)

• Įrenginys „recSMART“ veikia su 10 klasės „microSD“ kortelėmis iki 128 GB

• Įrenginys „recSMART“ gali įsijungti ir įsikrauti naudodamas transporto priemonės energiją

• Neįdėkite ir neišimkite „microSD“ kortelės, kol įrenginys „recSMART“ yra aktyvus

• USB kabelį junkite tik prie cigarečių uždegiklio adapterio

• Nedėkite nuotolinio pultelio mygtuko ant oro pagalvės skyriaus

SVARBU

Montavimas

Pradžia

MOBILIOJI PROGRAMĖLĖ

1

Norėdami nustatyti įrenginį „recSMART“ įrenginį, atsisiųskite tam skirtą programėlę Road-Eyes, kurią
rasite parduotuvėje „App Store“ arba „Google Play“.

[Reikalavimai sistemai „iOS“]

„iOS 8.0“ ir naujesnės versijos: nuo „iPhone 4“ iki „iPhone 6 Plus“ ir naujesni, „iPad“ (3–5 (-osios) kartos),
„iPad Pro“, „iPad Mini“, „iPod touch“ (5 (-osios) kartos).

[Reikalavimai sistemai „Android“]

Rinkitės „Android 4.0“ (ne senesnius) įrenginius.

PRIJUNKITE ĮRENGINĮ „RECSMART“ PRIE SAVO IŠMANIOJO TELEFONO

2

[„iOS“ naudotojams]

• Susikurkite paskyrą programėlėje Road-Eyes.

• Paspauskite skirtuką Kamera, pasirinkite „recSMART“ ir vadovaukitės nustatymo instrukcijomis.

• Eikite į Nustatymai „iOS“ įrenginyje, pasirinkite Wi-Fi ir tada prisijunkite prie Road-E yes_rec SMART tinklo.

• Įveskite slaptažodį 1234567890.

• Įrenginys „recSMART“ bus sėkmingai prijungtas prie jūsų „iOS“ įrenginio.

[„Android“ naudotojams]

• Susikurkite paskyrą programėlėje Road-Eyes.

• Paspauskite skirtuką Kamera, pasirinkite „recSMART“ ir vadovaukitės nustatymo instrukcijomis.

• Pasirinkite recSMART „Wi-Fi“ tinklą ir įveskite slaptažodį 1234567890.

• Įrenginys „recSMART“ bus sėkmingai prijungtas prie jūsų išmaniojo telefono.

SUSIEKITE ĮRAŠYMO NUOTOLINIO PULTELIO MYGTUKĄ.

3

• Norėdami susieti mygtuką su „recSMART“, vadovaukitės instrukcijomis, pateiktomis programėlės

nustatymų skyriuje.

• Atidarykite programėlę Road-Eyes, spragtelėkite skirtuką Aš, bakstelėkite Nustatymai, Kameros

nustatymai, tada spauskite Išplėstiniai nustatymai. Pasirinkite Įjungti parinkčiai „Nuotolinio pultelio
susiejimas“ ir susiekite su „recSMART“, spausdami nuotolinio pultelio mygtuką, kol išgirsite pyptelėjimą ir
išmaniajame telefone pasirodys pranešimas „Paired!“ (susieta).

4

5

„recSMART“ visas jūsų keliones, per kurias važiuojate, filmuoja automatiškai ir nepertraukiamai.
Paprasčiausiai paleiskite transporto priemonės variklį, kad būtų tiekiama energija įrenginiui „recSMART“
ir jis įsijungtų. „microSD“ kortelėje (nepridedama) įrašai saugomi ciklu. Kai kortelė prisipildo, senos
įrašytos kelionės automatiškai pakeičiamos naujausia kelione. Jei pajuntamas smūgis arba stabdoma
avariniu atveju, kamera automatiškai įrašo ir išsaugo „microSD“ kortelės apsaugotame faile 5 sekundes
prieš įvykį ir po įvykio.

AUTOMATINIS IR NEPERTRAUKIAMAS ĮRAŠYMAS

Kameros nustatymus, pvz., nuotraukų ir vaizdo įrašo skyrą, vandens ženklą, laiko ir datos formatą, galite
keisti skirtuke Išplėstiniai nustatymai, esančiame programėlėje Road-Eyes.

KAMEROS NUSTATYMAI

Galima lengvai nuimti įrenginį „recSMART“ norint fotografuoti save arba filmuoti lauke, nes dėl
įmontuoto akumuliatoriaus energijos užtenka iki 5 minučių.

NAUDOJIMAS NE TRANSPORTO PRIEMONĖJE

Paspausk ite nuotoli nio pulteli o mygtuką n orėdami fot ografuoti. Galite pasi rinkti vie nalaikio 10 sekundžių vai-
zdo įrašo (5 sekundžių prieš paspaudžiant ir po paspaudimo) parinktį programėlės Road-Eyes nustatymuose.
Nuotraukos ir vaizdo įrašai bus tiesiogiai perduoti ir automatiškai išsaugoti jūsų išmaniajame telefone.

FOTOGRAFUOKITE IR FILMUOKITE VIENU NUOTOLINIO PULTELIO MYGTUKO
SPRAGTELĖJIMU

Galite pasidalinti savo nuotraukomis ir vaizdo įrašais su „Road-Eyes“ bendruomene, taip pat savo
mėgstamuose socialiniuose tinkluose, paprasčiausiai paspausdami bendrinimo piktogramą programėlės
meniu juostoje. Paveikslėlius ir vaizdo įrašus, kuriuos atsisiuntėte ir išsaugojote, galite rasti skirtuke Albumai,
esančiame programėlėje Road-E yes.

PASIDALINKITE SAVO VAIRAVIMO ISTORIJOMIS SOCIALINIUOSE TINKLUOSE

+

Tiesioginis srautinis perdavimas. Programėlės skirtuke Kamera spragtelėkite Tiesioginis vaizdas
norėdami realiu laiku žiūrėti „recSMART“ vaizdą.

Vaizdo įrašo atkūrimas. Programėlės skirtuke Kamera spragtelėkite Atkūrimas ir patraukite žymeklį
žemyn norėdami peržiūrėti chronologiškai išdėstytus įrašus.

Vaizdo įrašų atsisiuntimas. Režimu Atkūrimas spragtelėkite piktogramą ekrano dešinėje ir pasirinkite
dalį, kurią pageidaujate atsisiųsti, naudodamiesi 2 žymekliais. Kai tai bus atlikta, spragtelėkite mygtuką
ir susiraskite vaizdo įrašą skirtuke Albumai, kuris yra programėlėje „Road-Eyes“.

TIESIOGINIS SRAUTINIS PERDAVIMAS, ATKŪRIMAS IR ATSISIUNTIMAS

Šis magnetinis USB kabelis pirmiausia naudojamas prijungti įrenginį „recSMART“, kai esate ne automobi-
lyje. Tai leidžia analizuoti „recSMART“ įrašus ir jais dalintis.

MAGNETINIS USB KABELIS

Savybės

Techninės specifikacijos

Vaizdo jutiklis

Gravitacijos jutiklis

Objektyvas

Garsas

Būsenos indikatorius

GPS

Jungiamumas

Atminties kortelės formatas

Vaizdo įrašymas

Maitinimas

Vaizdo skyra

Nuotraukų skyra

Įrašymo talpa

APIE ŠĮ VADOVĄ

„recSMART“ funkcijos ir šio sparčiosios paleisties gido informacija gali keistis.
Kad turėtumėte naujausias instrukcijas, kaip naudotis šiuo prietaisu, žiūrėkite internetinį
naudotojo vadovą, kurį rasite www.road-eyes.com

PAGALBA

Jei turite bet kokių klausimų ar jums reikia pagalbos dėl įrenginio, eikite adresu

www.road-eyes.com arba parašykite el. laišką adresu [email protected]

2,8 μm x 2,8 μm itin dideli pikseliai

3 ašių gravitacijos pagreičio jutiklis, smūgio detektorius

140° plataus kampo, f/1,8 diafragma

Mikrofonas ir garsiakalbis

LED

Įmontuotas

2,4 Ghz „Wi-Fi“

10 klasės „microSD“ kortelė iki 128 GB

H.264 glaudinimas

260 mAh ličio polimerų akumuliatorius

1440P (2560 x 1440) 25 kadr./s, 1080P (1920 x 1080)
30 kadr./s, 720P (1080 x 720) 30 kadr./s

4 MP (2592 x 1520)

8 GB: 120 min. su „Full HD“ – 16 GB: 240 min. su „Full HD“
32GB: 480 min. su „Full HD“ – 64GB: 960 min. su „Full HD“

6

NOTE

Avant d’utiliser l’appareil, lisez attentivement les instructions suivantes:

΄ recSMART contient des aimants puissants qui peuvent interférer avec les stimulateurs car-

diaques, les cartes de crédit, les montres et autres objets magnétiques.
Si vous utilisez un stimulateur cardiaque ou tout autre appareil médical électrique, veuillez consul­ter votre médecin avant d’utiliser recSMART.

΄ En cas d’échec de l’appairage, répétez les mêmes étapes.
΄ Ne pas démonter la caméra. RoadEyes n’est pas responsable de toutes dégradations ou de

blessures causées par le retrait de la batterie ou des autres composants de cet appareil.

΄ En cas de casse, ne pas essayer de réparer la caméra soi-même. Les réparations doivent être

eectuées par des spécialistes.

΄ Cet appareil n’est pas étanche, assurez-vous de le garder loin de toutes sources de chaleur ou

d’humidité. Ne pas utiliser à proximité des zones humides ou n’immerger pas dans un liquide.

΄ La température de fonctionnement pour cet appareil est de : - 20°C à + 60°C
΄ Des tâches sur l’objectif peuvent réduire la qualité de l’image. Nous vous conseillons d’utiliser un

tissu doux pour nettoyer l’objectif. Ne pas utiliser d’essuie-tout.

΄ Utilisez uniquement le câble USB fourni pour alimenter l’appareil

i

RoadEyes décline toute responsabilité causée par la mauvaise utilisation de cet appareil

SAFETY INSTRUCTIONS

Before using the device, read these instructions carefully:

΄ recSMART contains strong magnets that may interfere with pacemakers, credit cards, watches

and other magnet-sensitive objects. If you use a pacemaker or any other electrical medical device,
please consult your physician before using recSMART.

΄ If pairing fails, ensure to repeat the same steps.
΄ Do not disassemble the device on your own, RoadEyes is not responsible for any damage or

personal injury caused by the removal of the battery or any other component of the device.

΄ In case of breakage, do not attempt to repair the camera by yourself. Repairs should be perfor-

med by specialists.

΄ This device is not waterproof, ensure to keep it away from all sources of heat or humidity. Do not

use near wet areas or immerse in liquid.

΄ The recommended operating temperature for the device is as follows: - 20°C to + 60°C with

temperature protection module

΄ Stains on the lens may reduce the quality of the image. We recommend use a soft cloth to clean

the lens but do not use napkins.

΄ Use only the provided USB cable to power the device.

i

RoadEyes is not responsible for any damage caused by improper use of the device.

55

AVIS RÉGLEMENTAIRES

Union Européenne

Déclaration de conformité à l’égard de la directive 2004/108/EC.
RoadEyes SAS déclare que cet appareil est conforme aux exigences essentielles et aux disposi­tions pertinents de la directive 2004/108/EC. La déclaration de conformité complète est disponible
sur demande auprès de notre service client: [email protected]

REGULATORY NOTICES

European Union CE Directive

Declaration of conformity with regard to the EU Directive 2004/108/EC
RoadEyes SAS hereby declares that this device is in compliance with the essential requirements
and other relevant provisions of the EU Directive 2004/108/EC. The complete declaration of confor­mity is available on request via our customer service at [email protected]

CE/R&TTE Standard:
EN301489-1
EN301489-3
EN301489-17
EN300440
EN300328
EN62311
EN60950-1

INDUSTRY CANADA (IC) STATEMENT

This device complies with Industry Canada licence exempt RSS standard(s). Operation is subject
to the following two conditions: (1) this device may not cause interference, and (2) this device must
accept any interference, including interference that may cause undesired operation of the device.
Canada
IC Standard:

RSS-247
ICES-003

Cet appareil est conforme à la norme CNR d’Industrie Canada applicable aux appareils radio
exempts de licence. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne
doit pas provoquer d’interférences et (2) l’utilisateur de cet appareil doit accepter toute interfé­rence, y compris les interférences qui peuvent causer un fonctionnement indésirable du dispositif.

International warranty: 1 year
Garantie internationale 1 an

© 2016 RoadEyes SAS, all rights reserved
RoadEyes SAS, 168 avenue Charles de Gaulle, 92200 Neuilly s/Seine, France
All brands or product names are or may be trademarks of their respective owners.
Pictures and specifications are not contractual.
Made in China.

IC: 21241-RECST1

56

USA
FCC STATEMENT

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful interference, and (2) This device must accept any
interference received, including interference that may cause undesired operation.

CAUTION

Changes and modifications not expressly approved by the party responsible for compliance could
void the user’s authority to operate the equipment

FCC NOTICE

This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no guarantee that inter­ference will not occur in a particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the equipment o and on, the
user is encouraged to try to correct the interference by one or more of the following measures:

΄Reorient or relocate the receiving antenna.
΄Increase the separation between the equipment and receiver.
΄ Connect the equipment into an outlet on a circuit dierent from that to which the receiver is

connected.

΄Consult the dealer or an experienced radio/TV technician for help.

FCC Part 15.247
FCC Part 15B

FCC ID: 2ADYT-RECST1

DISPOSAL AND RECYCLING INFORMATION STATEMENT

After the implementation of the European Directive 2002/96/EU in the national legal system, the
following applies: Electrical and electronic devices may not be disposed of with domestic waste.
Consumers are obliged by law to return electrical and electronic devices at the end of their service
lives to the public collecting points set up for this purpose or point of sale. Details to this are defined
by the national law of the respective country. This symbol on the product is subject to these regula­tions. By recycling, reusing the materials or other forms of utilizing old devices, you are making an
important contribution to protecting our environment.

© 2016 RoadEyes SAS, tous droits réservés.
RoadEyes SAS, 168 avenue Charles de Gaulle, 92200 Neuilly s/Seine, France
Les marques citées sont des marques déposées par leur fabricant respectif.
Photos et caractéristiques non contractuelles.
Fabriqué en Chine.

57

SCAN FOR

MORE LANGUAGES

www.road-eyes.com/assets/user-guide-recsmart.pdf

OR VISIT

www.road-eyes.com

©2016 RoadEyes SAS. Tous droits réservés
