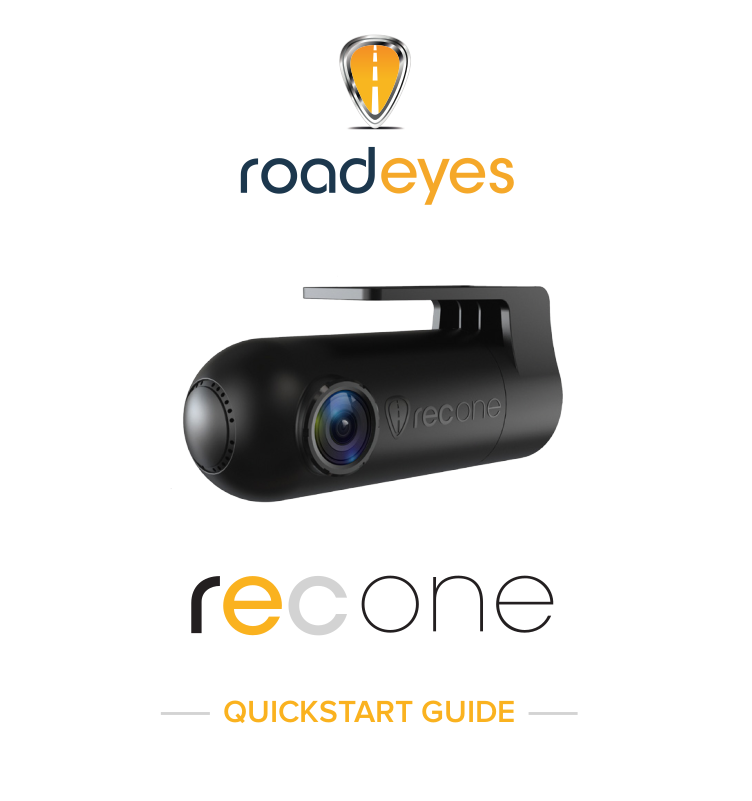

ROADEYES Recone User guide

QUICKSTART GUIDE

2

2

2

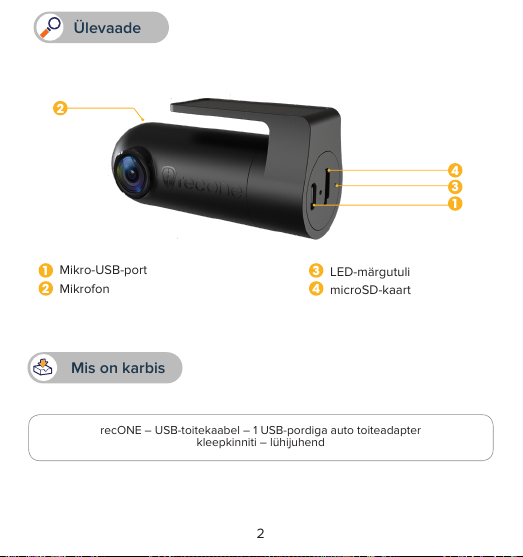

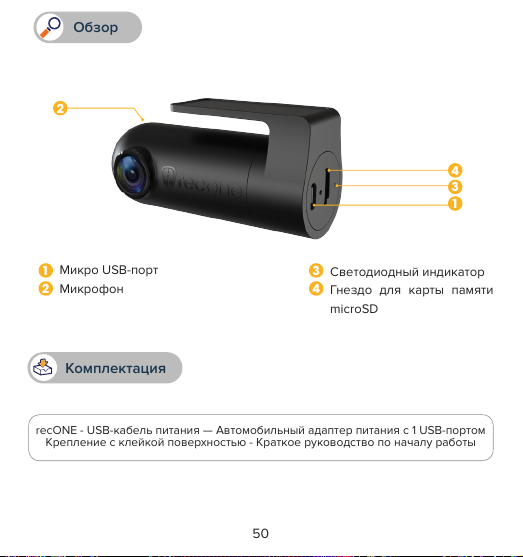

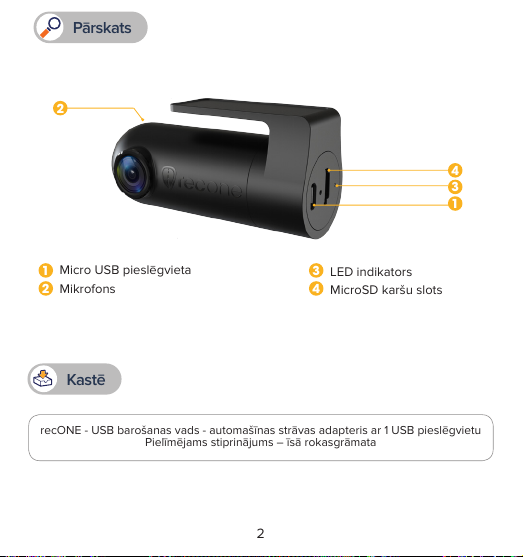

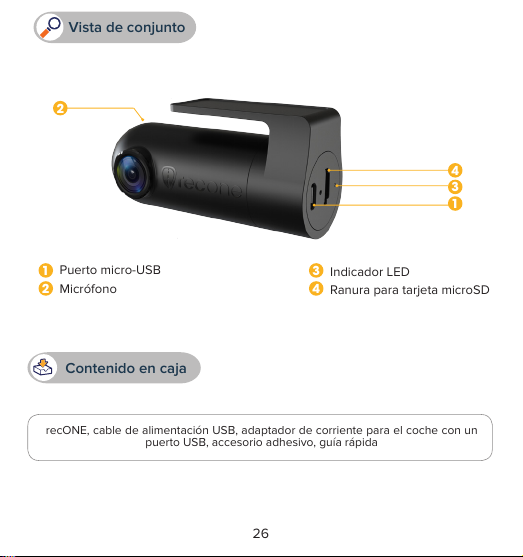

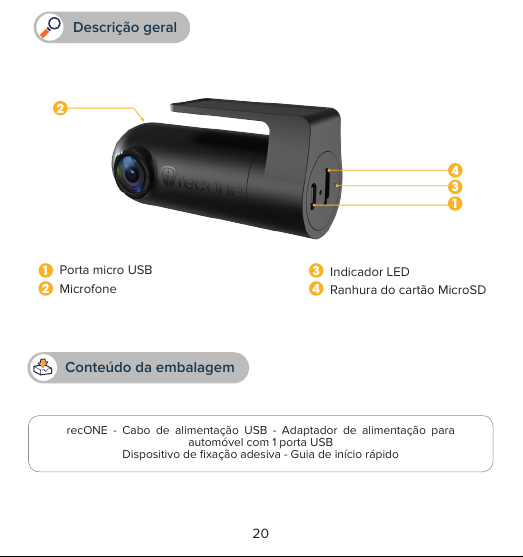

Micro USB port
Microphone

1

recONE - USB power cable - Car power adapter with 1 USB port

Adhesive fixture - Quick start guide

4

3

LED indicator
MicroSD Card Slot

4
3
1

3

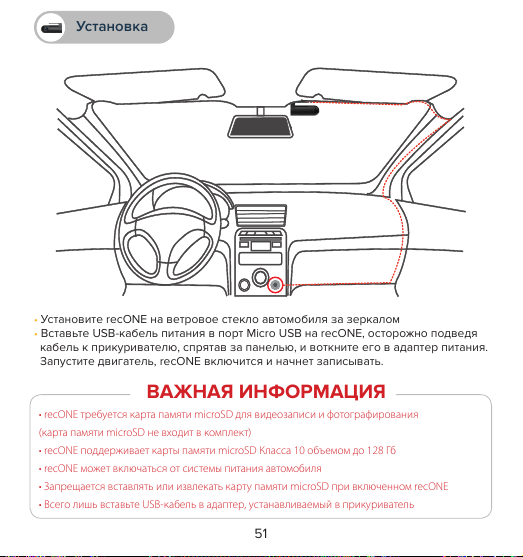

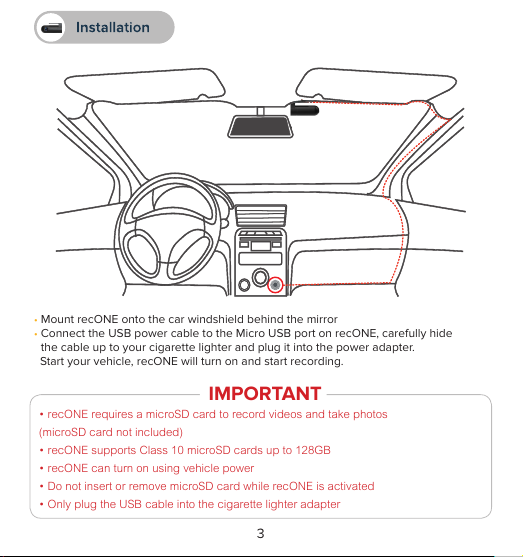

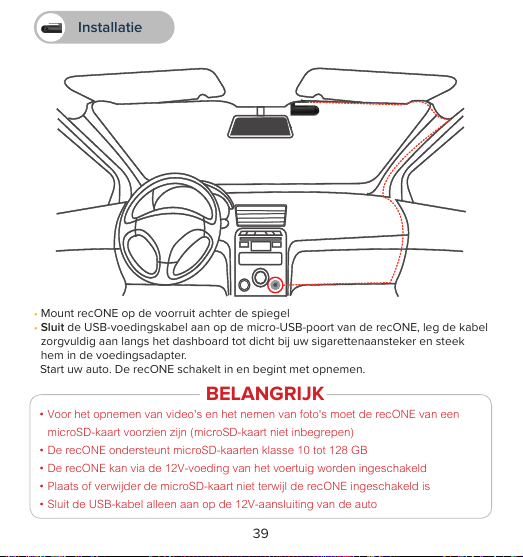

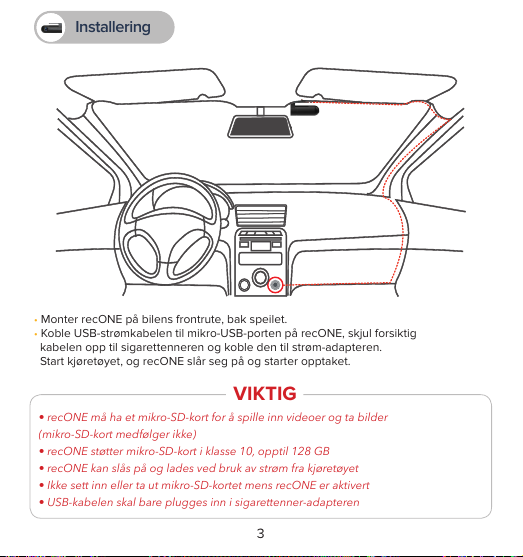

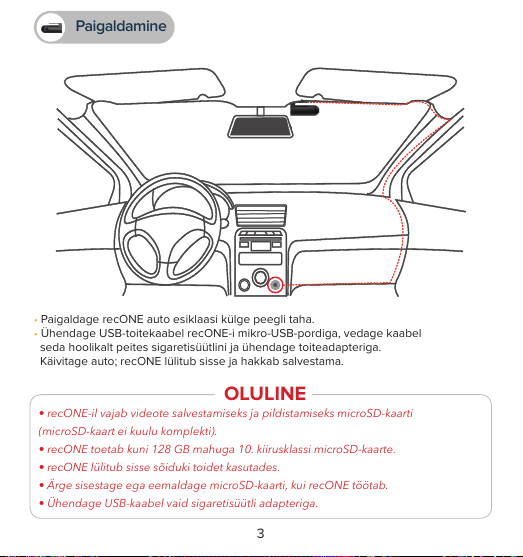

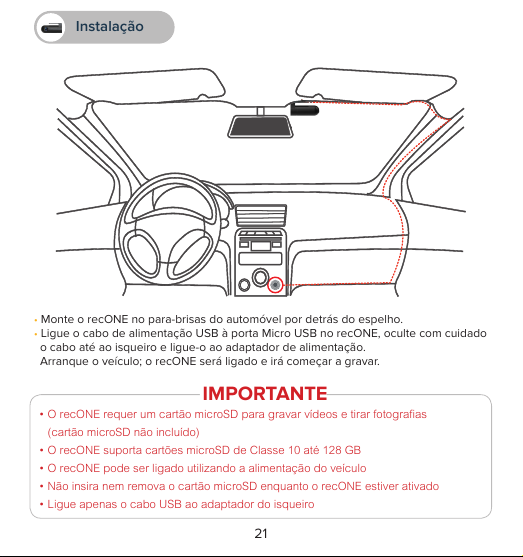

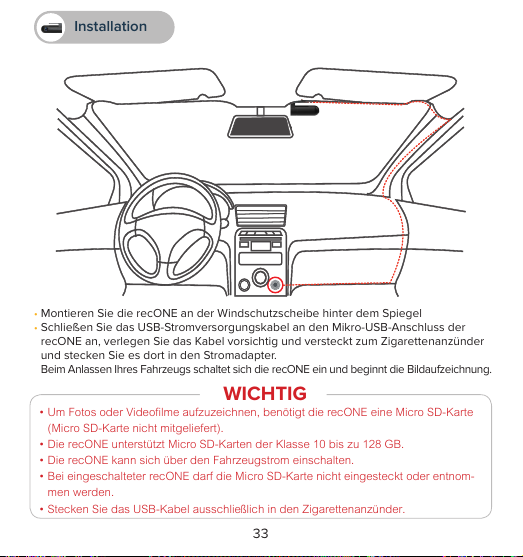

• Mount recONE onto the car windshield behind the mirror

• Connect the USB power cable to the Micro USB port on recONE, carefully hide

the cable up to your cigarette lighter and plug it into the power adapter.
Start your vehicle, recONE will turn on and start recording.

• recONE requires a microSD card to record videos and take photos

(microSD card not included)

• recONE supports Class 10 microSD cards up to 128GB

• recONE can turn on using vehicle power

• Do not insert or remove microSD card while recONE is activated

• Only plug the USB cable into the cigarette lighter adapter

IMPORTANT

MOBILE APPLICATION

1

To set up recONE, download the dedicated Road-Eyes App available on the App Store or the Google
Play Store.

[iOS system requirements]

iOS 8.0 and above versions : iPhone 4s up to iPhone 7 and newer, iPad (3rd-5th gen), iPad Pro,
iPad Mini, iPod touch (5th gen)

[Android system requirements]

Select Android 4.0 (minimum) devices

CONNECT RECONE TO YOUR SMARTPHONE

2

[iOS users]

• Create an account on Road-Eyes App.

• Press the «Camera» tab, select recONE and follow the setup instructions.

• Go to the «Settings» on your iOS device, select «Wi-Fi» and then connect to the «Road-E yes_rec ONE» network.

• Enter password «1234567890»

• recONE will be successfully connected to your iOS device.

[Android users]

• Create an account on Road-Eyes App.

• Press the «Camera» tab, select recONE and follow the setup instructions.

• Select the «Road-Eyes_recONE » Wi-Fi network and enter password «1234567890».

• recONE will be successfully connected to your smarphone

CONFIGURE AS A REAR CAMERA

3

To interconnect recONE with your original Road-Eyes setup, open Road-Eyes App, pair recONE to your
smartphone, then, visit the camera Advanced settings menu and enable the interconnect function while
pressing 5 consecutive times the recSNAP remote button

(* works only with selected cameras)

4

5

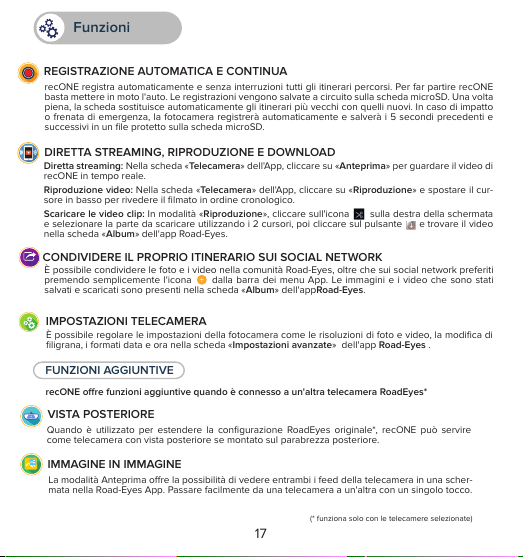

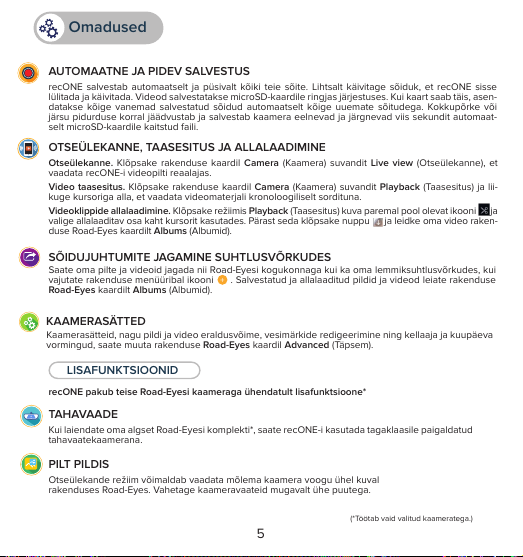

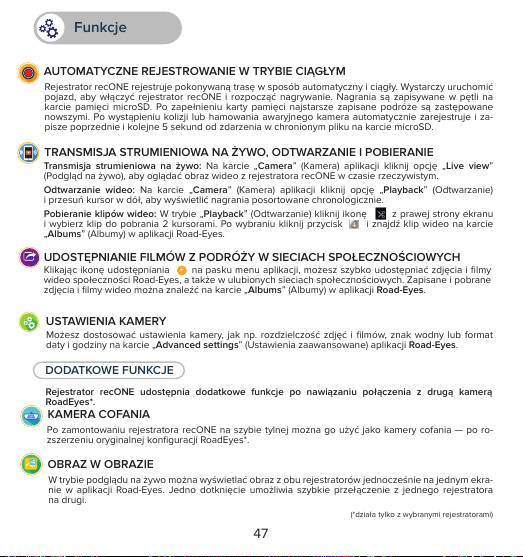

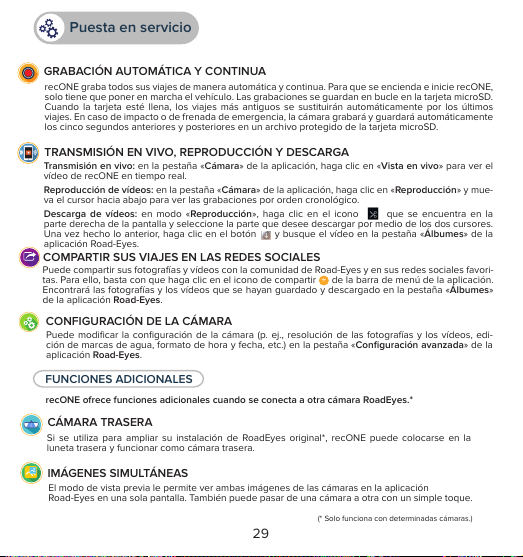

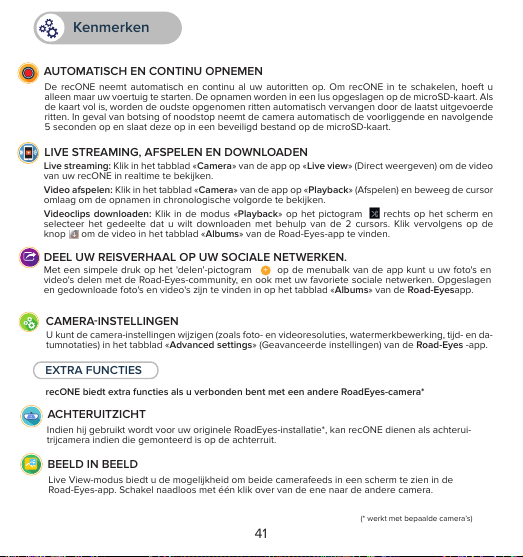

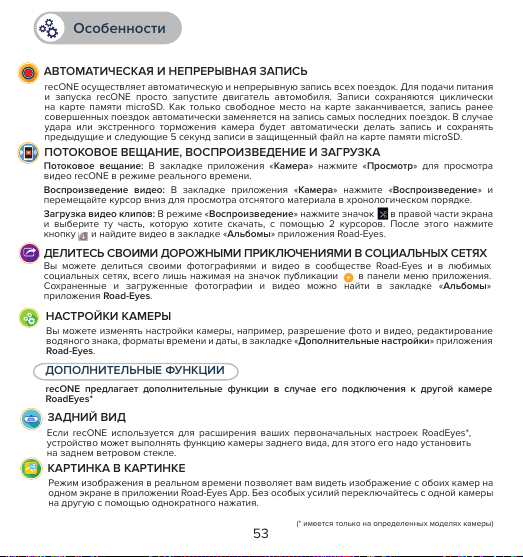

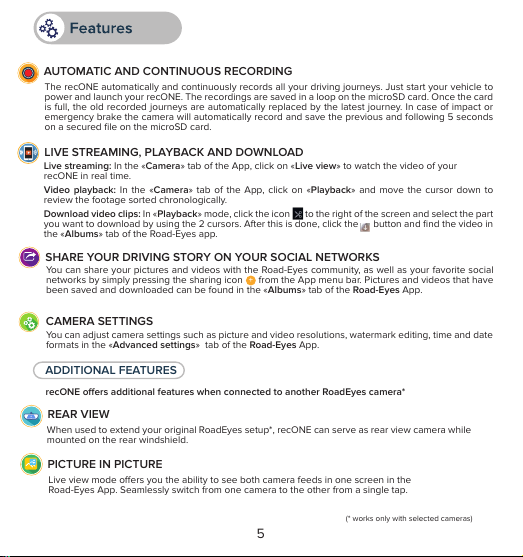

The recONE automatically and continuously records all your driving journeys. Just start your vehicle to
power and launch your recONE. The recordings are saved in a loop on the microSD card. Once the card
is full, the old recorded journeys are automatically replaced by the latest journey. In case of impact or
emergency brake the camera will automatically record and save the previous and following 5 seconds
on a secured file on the microSD card.

AUTOMATIC AND CONTINUOUS RECORDING

When used to extend your original RoadEyes setup*, recONE can serve as rear view camera while
mounted on the rear windshield.

Live view mode oers you the ability to see both camera feeds in one screen in the
Road-Eyes App. Seamlessly switch from one camera to the other from a single tap.

(* works only with selected cameras)

REAR VIEW

PICTURE IN PICTURE

recONE oers additional features when connected to another RoadEyes camera*

ADDITIONAL FEATURES

You can share your pictures and videos with the Road-Eyes community, as well as your favorite social
networks by simply pressing the sharing icon from the App menu bar. Pictures and videos that have
been saved and downloaded can be found in the «Albums» tab of the Road-Eyes App.

SHARE YOUR DRIVING STORY ON YOUR SOCIAL NETWORKS

+

Live streaming: In the «Camera» tab of the App, click on «Live view» to watch the video of your
recONE in real time.

Video playback: In the «Camera» tab of the App, click on «Playback» and move the cursor down to
review the footage sorted chronologically.

Download video clips: In «Playback» mode, click the icon to the right of the screen and select the part
you want to download by using the 2 cursors. After this is done, click the button and find the video in
the «Albums» tab of the Road-Eyes app.

LIVE STREAMING, PLAYBACK AND DOWNLOAD

You can adjust camera settings such as picture and video resolutions, watermark editing, time and date
formats in the «Advanced settings» tab of the Road-Eyes App.

CAMERA SETTINGS

Techs Specs

G-Sensor

Lens

Audio

Status indicator

Connectivity

Memory card format

Video recording

Video resolutions

Photo resolution

Recording capacity

ABOUT THIS MANUAL

The features of recONE and the content of this quickstart guide are subject to change. To get the
latest instructions on how to use this product, please refer to the online user manual available on

www.road-eyes.com.

SUPPORT

If you have any questions or require assistance regarding our product,
please visit www.road-eyes.com or email us at [email protected].

3-axis gravity acceleration sensor, shock detector

150°, f/2.0 aperture

Microphone

LED

WiFi

Class 10 microSD Card up to 128GB

H.264 Compression

1080P (1920x1080) 30 fps, 720P (1080x720) 30fps

2MP

8GB: 120 min in Full HD - 16GB: 240 min in Full HD
32GB: 480 min in Full HD - 64GB: 960 min in Full HD

6

GUIDE DE DÉMARRAGE RAPIDE

8

2

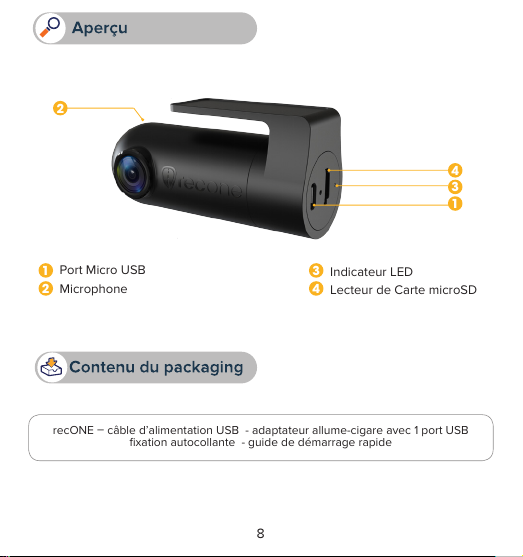

Port Micro USB
Microphone

1

recONE – câble d’alimentation USB - adaptateur allume-cigare avec 1 port USB

fixation autocollante - guide de démarrage rapide

4

3

Indicateur LED
Lecteur de Carte microSD

2

4
3
1

9

• recONE nécessite l’utilisation d’une carte microSD pour enregistrer des videos et prendre des
photos (carte microSD non incluse)

• recONE est compatible avec les cartes microSD de Classe 10 allant jusqu’à 128 Go

• Vous pouvez allumer recONE à l’aide de l’alimentation du véhicule

• Veuillez ne pas insérer ou retirer la carte microSD pendant l’utilisation de la recONE

• Branchez le câble USB uniquement dans le port de l’adaptateur allume-cigare

IMPORTANT

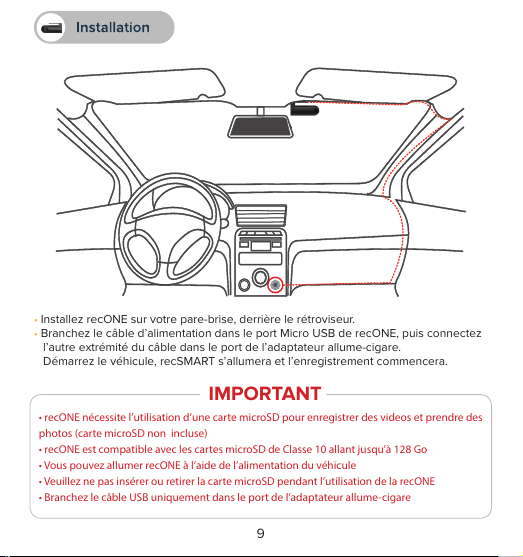

• Installez recONE sur votre pare-brise, derrière le rétroviseur.

• Branchez le câble d’alimentation dans le port Micro USB de recONE, puis connectez

l’autre extrémité du câble dans le port de l’adaptateur allume-cigare.
Démarrez le véhicule, recSMART s’allumera et l’enregistrement commencera.

APPLICATION MOBILE

1

Pour configurer recONE, téléchargez l’application dédiée Road-Eyes disponible dans l’App Store et
le Google Play Store.

[Compatibilité iOS]

Appareils sous iOS 8.0 (ou version ultérieure) : iPhone 4s à iPhone 7 et sup, iPad (3
iPad Pro, iPad Mini, iPod touch (5

[Compatibilité Android]

Certains appareils Android 4.0 (minimum)

CONNECTER LA CAMÉRA À VOTRE SMARTPHONE

2

[Utilisateurs iOS]

• Créez un compte dans l’application Road-Eyes

• Appuyez sur l’onglet «Caméra» puis sur l’icône «recONE» et suivez le processus d’installation.

• Allez dans les «Réglag es» de votre iPhone puis «Wi-Fi» et sélectionnez le réseau «Road-Ey es_recO NE».

• Tapez le code «1234567890».

• La caméra sera connectée à votre iPhone.

[Utilisateurs Android]

• Créez un compte dans l’application Road-Eyes

• Appuyez sur l’onglet «Caméra» puis sur l’icône «recONE» et suivez le processus d’installation.

• Sélectionnez le réseau «Road-Eyes_recONE » et tapez le code «1234567890».

• La caméra sera alors connectée à votre smartphone.

CONFIGURER COMME UNE CAMÉRA ARRIÈRE

3

• Pour connecter recONE avec une installation RoadEyes* existante, ouvrez l’application Road-Eyes,

jumeler recONE avec votre smartphone, consultez le menu dans les paramètres avancés de la caméra
et activer la fonction d’interconnexion tout en appuyant 5 fois consécutives sur le bouton de la télécom­mande recSNAP.

ème

gen)

(* fonctionne uniquement avec certains modèles de caméras)

ème-5ème

génération),

10

11

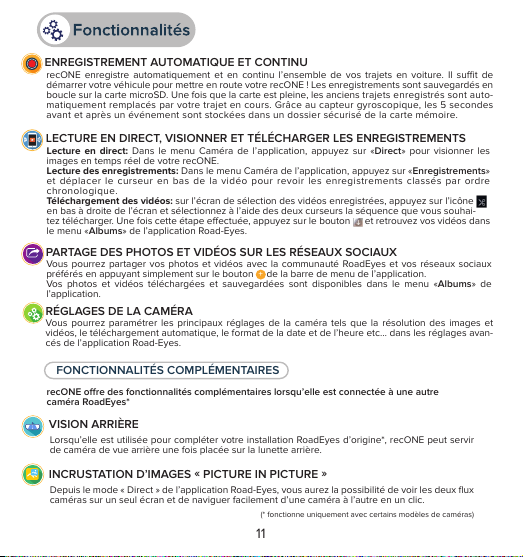

recONE enregistre automatiquement et en continu l’ensemble de vos trajets en voiture. Il sut de
démarrer votre véhicule pour mettre en route votre recONE ! Les enregistrements sont sauvegardés en
boucle sur la carte microSD. Une fois que la carte est pleine, les anciens trajets enregi strés sont aut o-
matique ment remplac és par votre trajet en cours. Grâce au capteur gyroscopique , les 5 sec ondes
avant et après un événement sont stockées dans un dossier sécurisé de la carte mémoire.

ENREGISTREMENT AUTOMATIQUE ET CONTINU

Vous pourrez partager vos photos et vidéos avec la communauté RoadEyes et vos réseaux sociaux
préférés en appuyant simplement sur le bouton de la barre de menu de l’application.
Vos photos et vidéos téléchargées et sauvegardées sont disponibles dans le menu «Albums» de
l’application.

PARTAGE DES PHOTOS ET VIDÉOS SUR LES RÉSEAUX SOCIAUX

+

LECTURE EN DIRECT, VISIONNER ET TÉLÉCHARGER LES ENREGISTREMENTS

Lecture en direct: Dans le menu Caméra de l’application, appuyez sur «Direct» pour visionner les
images en temps réel de votre recONE.
Lecture des enregistrements: Dans le menu Caméra de l’application, appuyez sur «Enregistrements»
et dépla cer l e cu rseur en bas d e la vidé o po ur re voir les enregi stremen ts c lassés par ordre
chronologique.
Téléchargement des vidéos: sur l’écran de sélection des vidéos enregistrées, appuyez sur l’icône
en bas à droite de l’écran et sélectionnez à l’aide des deux curseurs la séquence que vous souhai-
tez télécharger. Une fois cette étape eectuée, appuyez sur le bouton et retrouvez vos vidéos dans
le menu «Albums» de l’application Road-Eyes.

Lorsqu’elle est utilisée pour compléter votre installation RoadEyes d’origine*, recONE peut servir
de caméra de vue arrière une fois placée sur la lunette arrière.

Depuis le mode « Direct » de l’application Road-Eyes, vous aurez la possibilité de voir les deux flux
caméras sur un seul écran et de naviguer facilement d’une caméra à l’autre en un clic.

(* fonctionne uniquement avec certains modèles de caméras)

VISION ARRIÈRE

INCRUSTATION D’IMAGES « PICTURE IN PICTURE »

recONE ore des fonctionnalités complémentaires lorsqu’elle est connectée à une autre
caméra RoadEyes*

FONCTIONNALITÉS COMPLÉMENTAIRES

Vous pourrez paramétrer les principaux réglages de la caméra tels que la résolution des images et
vidéos, le téléchargement automatique, le format de la date et de l’heure etc… dans les réglages avan-
cés de l’application Road-Eyes.

RÉGLAGES DE LA CAMÉRA

Capteur gyroscopique à 3 axes

Angle de l’objectif

Audio

Indicateurs

Connectivité

Stockage

Enregistrement vidéo

Résolutions vidéo

Résolution photo

Capacités d’enregistrements

À PROPOS DE CE MANUEL

Les fonctionnalités de recONE et le contenu de ce manuel sont susceptibles d’être modifiés.
Pour obtenir les dernières instructions sur l’utilisation de ce produit, veuillez vous référer au ma­nuel disponible en ligne sur www.road-eyes.com.

ASSISTANCE

Si vous avez des questions ou si vous avez besoin d’aide concernant votre produit, veuillez
consulter notre site web www.road-eyes.com ou nous envoyer un e-mail à l’adresse

[email protected].

Détecteur de mouvements (réglable via l’Application)

150°, f/2.0 aperture

Microphone

LED

WiFi

Carte microSD de Classe 10, 128 Go maximum

Compression H.264

1080P (1920x1080) 30 fps, 720P (1080x720) 30fps

2MP

8Go: 120 min en Full HD - 16Go: 240 min en Full HD
32Go: 480 min en Full HD - 64Go: 960 min en Full HD

12

GUIDA RAPIDA

14

2

2

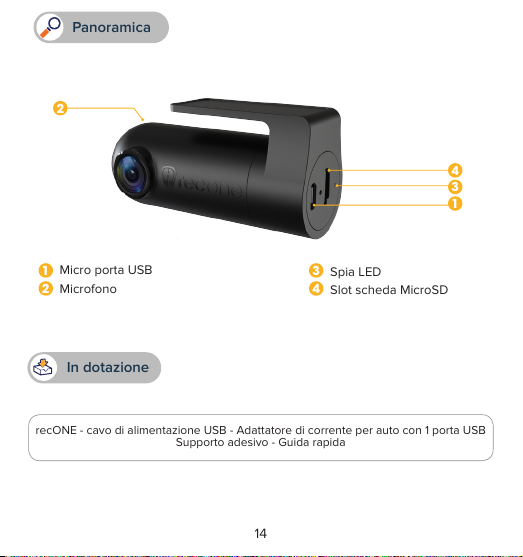

Micro porta USB
Microfono

1

recONE - cavo di alimentazione USB - Adattatore di corrente per auto con 1 porta USB

Supporto adesivo - Guida rapida

4

3

Spia LED
Slot scheda MicroSD

4
3
1

Panoramica

In dotazione

15

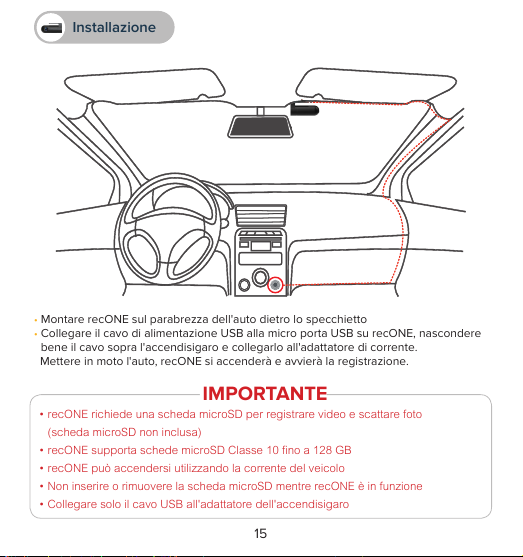

• Montare recONE sul parabrezza dell'auto dietro lo specchietto

• Collegare il cavo di alimentazione USB alla micro porta USB su recONE, nascondere

bene il cavo sopra l'accendisigaro e collegarlo all'adattatore di corrente.

Mettere in moto l'auto, recONE si accenderà e avvierà la registrazione.

• recONE richiede una scheda microSD per registrare video e scattare foto

(scheda microSD non inclusa)

• recONE supporta schede microSD Classe 10 fino a 128 GB

• recONE può accendersi utilizzando la corrente del veicolo

• Non inserire o rimuovere la scheda microSD mentre recONE è in funzione

• Collegare solo il cavo USB all'adattatore dell'accendisigaro

IMPORTANTE

Installazione

Guida all'avvio

APPLICAZIONE PER CELLULARE

1

Per configurare recONE, scaricare l'app Road-Eyes dedicata dall'App Store o da Google Play Store.

[Requisiti del sistema iOS]

iOS 8.0 e versioni successive : iPhone 4s fino a iPhone 7 e successive, iPad (3a-5a gen), iPad Pro,
iPad Mini, iPod touch (5a gen)

[Requisiti sistema Android]

Selezionare i dispositivi Android 4.0 (minimo)

COLLEGARE RECONE ALLO SMARTPHONE

2

[Utenti iOS]

• Creare un account sull'app Road-Eyes.

• Premere sulla scheda «Telecamera», selezionare recONE e seguire le istruzioni di configurazione.

• Andare su «Impostazioni» sul dispositivo iOS, selezionare «Wi-Fi» e collegare alla rete «Road-E yes_rec ONE».

• Inserire la password «1234567890»

• recONE si collegherà correttamente al dispositivo iOS.

[Utenti Android]

• Creare un account sull'app Road-Eyes.

• Premere sulla scheda «Telecamera», selezionare recONE e seguire le istruzioni di configurazione.

• Selezionare la rete Wi-Fi «Road-Eyes_recONE » e inserire la password «1234567890».

• recONE si collegherà correttamente al tuo smartphone

CONFIGURARE COME TELECAMERA POSTERIORE

3

Per interconnettere recONE con la configurazione Road-Eyes originale, aprire Road-Eyes App,
sincronizzare recONE allo smartphone, quindi, visitare il menu Impostazioni avanzate della telecamera
e abilitare la funzione di interconnessione premendo 5 volte consecutive il pulsante remoto recSNAP

(* funziona solo con le telecamere selezionate)

16

17

recONE registra automaticamente e senza interruzioni tutti gli itinerari percorsi. Per far partire recONE
basta mettere in moto l'auto. Le registrazioni vengono salvate a circuito sulla scheda microSD. Una volta
piena, la scheda sostituisce automaticamente gli itinerari più vecchi con quelli nuovi. In caso di impatto
o frenata di emergenza, la fotocamera registrerà automaticamente e salverà i 5 secondi precedenti e
successivi in un file protetto sulla scheda microSD.

REGISTRAZIONE AUTOMATICA E CONTINUA

Quando è utilizzato per estendere la configurazione RoadEyes originale*, recONE può servire
come telecamera con vista posteriore se montato sul parabrezza posteriore.

La modalità Anteprima ore la possibilità di vedere entrambi i feed della telecamera in una scher-
mata nella Road-Eyes App. Passare facilmente da una telecamera a un'altra con un singolo tocco.

(* funziona solo con le telecamere selezionate)

VISTA POSTERIORE

IMMAGINE IN IMMAGINE

recONE ore funzioni aggiuntive quando è connesso a un'altra telecamera RoadEyes*

FUNZIONI AGGIUNTIVE

È possibile condividere le foto e i video nella comunità Road-Eyes, oltre che sui social network preferiti
premendo semplicemente l'icona dalla barra dei menu App. Le immagini e i video che sono stati
salvati e scaricati sono presenti nella scheda «Album» dell'appRoad-Eyes.

CONDIVIDERE IL PROPRIO ITINERARIO SUI SOCIAL NETWORK

+

Diretta streaming: Nella scheda «Telecamera» dell'App, cliccare su «Anteprima» per guardare il video di
recONE in tempo reale.

Riproduzione video: Nella scheda «Telecamera» dell'App, cliccare su «Riproduzione» e spostare il cur-
sore in basso per rivedere il filmato in ordine cronologico.

Scaricare le video clip: In modalità «Riproduzione», cliccare sull'icona sulla destra della schermata
e selezionare la parte da scaricare utilizzando i 2 cursori, poi cliccare sul pulsante e trovare il video
nella scheda «Album» dell'app Road-Eyes.

DIRETTA STREAMING, RIPRODUZIONE E DOWNLOAD

È possibile regolare le impostazioni della fotocamera come le risoluzioni di foto e video, la modifica di
filigrana, i formati data e ora nella scheda «Impostazioni avanzate» dell'app Road-Eyes .

IMPOSTAZIONI TELECAMERA

Funzioni

Specifiche tecniche

G-Sensor

Obiettivo

Audio

Indicatore di stato

Connettività

Formato scheda di memoria

Registrazione video

Risoluzioni video

Risoluzione foto

Capacità di registrazione

INFORMAZIONI SUL MANUALE

Le funzioni di recONE e il contenuto di questa guida rapida sono soggetti a modifiche.
Per istruzioni più aggiornate sull'uso di questo prodotto, fare riferimento al manuale utente online
disponibile su www.road-eyes.com.

SUPPORTO

Per domande o richieste di assistenza sul nostro prodotto visitare www.road-eyes.com oppure
inviare un'email a [email protected].

Sensore di accelerazione gravitazionale su 3 assi,
rilevatore d'urti

150°, apertura f/2.0

Microfono

LED

Wi-Fi

Scheda MicroSD Classe 10 fino a 128 GB

Compressione H.264

1080P (1920 x 1080) 30 fps, 720P (1080 x 720) 30fps

2 MP

8 GB: 120 min in Full HD - 16 GB: 240 min in Full HD
32 GB: 480 min in Full HD - 64GB: 960 min in Full HD

18

GUIA DE INÍCIO RÁPIDO

20

2

2

Porta micro USB
Microfone

1

recONE - Cabo de alimentação USB - Adaptador de alimentação para

automóvel com 1 porta USB

Dispositivo de fixação adesiva - Guia de início rápido

4

3

Indicador LED
Ranhura do cartão MicroSD

4
3
1

Descrição geral

Conteúdo da embalagem

21

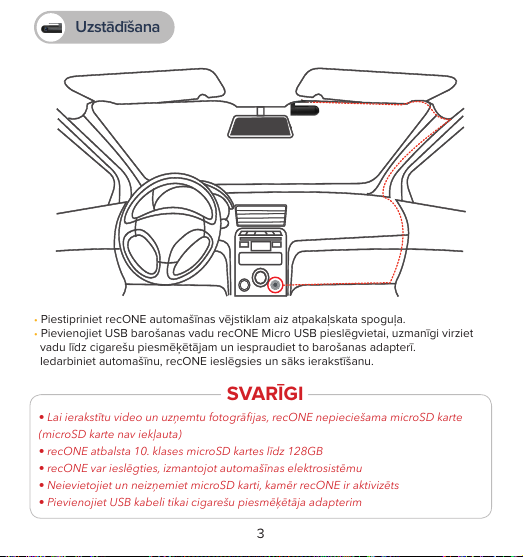

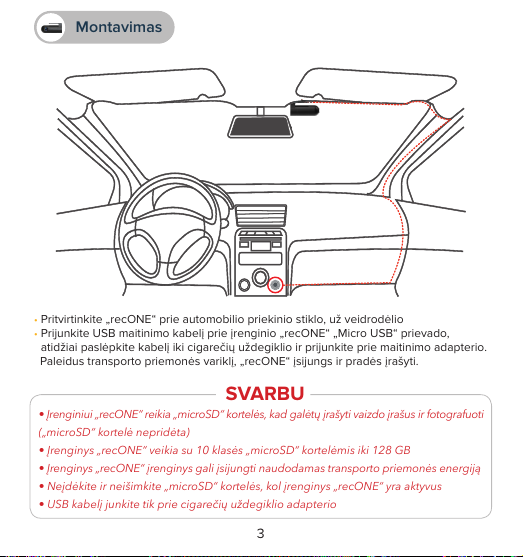

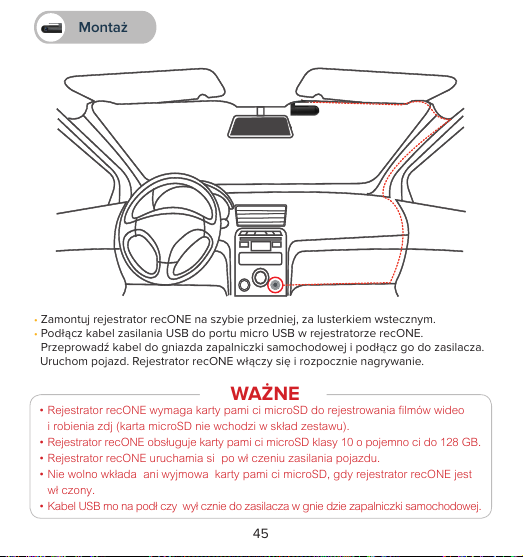

• Monte o recONE no para-brisas do automóvel por detrás do espelho.

• Ligue o cabo de alimentação USB à porta Micro USB no recONE, oculte com cuidado

o cabo até ao isqueiro e ligue-o ao adaptador de alimentação.
Arranque o veículo; o recONE será ligado e irá começar a gravar.

• O recONE requer um cartão microSD para gravar vídeos e tirar fotografias

(cartão microSD não incluído)

• O recONE suporta cartões microSD de Classe 10 até 128 GB

• O recONE pode ser ligado utilizando a alimentação do veículo

• Não insira nem remova o cartão microSD enquanto o recONE estiver ativado

• Ligue apenas o cabo USB ao adaptador do isqueiro

IMPORTANTE

Instalação

Primeiros passos

APLICAÇÃO PARA TELEMÓVEIS

1

Para configurar o recONE, transfira a aplicação dedicada Road-Eyes disponível na App Store ou na
Google Play Store.

[Requisitos do sistema iOS]

iOS 8.0 e versões posteriores: iPhone 4s até ao iPhone 7 e mais recentes, iPad (3.ª-5.ª gerações), iPad Pro,
iPad Mini, iPod touch (5.ª geração)

[Requisitos do sistema Android]

Selecione dispositivos Android 4.0 (mínimo)

LIGUE O RECONE AO SEU SMARTPHONE

2

[Utilizadores iOS]

• Crie uma conta na aplicação Road-Eyes.

• Prima o separador «Camera» (Câmara), selecione recONE e siga as instruções de configuração.

• Aceda a «Settings» (Definições) no seu dispositivo iOS, selecione «Wi-Fi» e depois ligue-se à rede

«Road-Eyes_recONE».

• Introduza a palavra-passe «1234567890»

• O recONE será associado ao seu dispositivo iOS.

[Utilizadores Android]

• Crie uma conta na aplicação Road-Eyes.

• Prima o separador «Camera» (Câmara), selecione recONE e siga as instruções de configuração.

• Selecione a rede Wi-Fi «Road-Eyes_recONE» e introduza a palavra-passe «1234567890».

• O recONE será associado ao seu smartphone.

CONFIGURAR COMO CÂMARA TRASEIRA

3

Para interligar o recONE com a configuração original da sua aplicação Road-Eyes, abra a aplicação
Road-Eyes, emparelhe o recONE com o seu smartphone e aceda ao menu "Advanced settings"
(Definições avançadas) da câmara para ativar a função de interligação premindo 5 vezes consecutivas
no botão remoto recSNAP

(* funciona apenas com câmaras selecionadas)

22

23

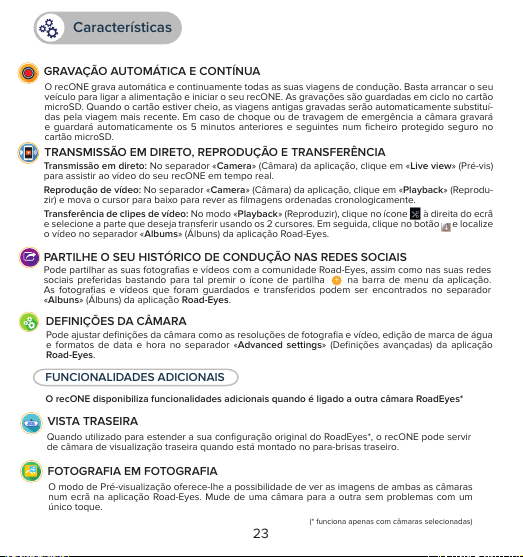

O recONE grava automática e continuamente todas as suas viagens de condução. Basta arrancar o seu
veículo para ligar a alimentação e iniciar o seu recONE. As gravações são guardadas em ciclo no cartão
microSD. Quando o cartão estiver cheio, as viagens antigas gravadas serão automaticamente substituí-
das pela viagem mais recente. Em caso de choque ou de travagem de emergência a câmara gravará
e guardará automaticamente os 5 minutos anteriores e seguintes num ficheiro protegido seguro no
cartão microSD.

GRAVAÇÃO AUTOMÁTICA E CONTÍNUA

Quando utilizado para estender a sua configuração original do RoadEyes*, o recONE pode servir
de câmara de visualização traseira quando está montado no para-brisas traseiro.

O modo de Pré-visualização oferece-lhe a possibilidade de ver as imagens de ambas as câmaras
num ecrã na aplicação Road-Eyes. Mude de uma câmara para a outra sem problemas com um
único toque.

(* funciona apenas com câmaras selecionadas)

VISTA TRASEIRA

FOTOGRAFIA EM FOTOGRAFIA

O recONE disponibiliza funcionalidades adicionais quando é ligado a outra câmara RoadEyes*

FUNCIONALIDADES ADICIONAIS

Pode partilhar as suas fotografias e vídeos com a comunidade Road-Eyes, assim como nas suas redes
sociais preferidas bastando para tal premir o ícone de partilha na barra de menu da aplicação.
As fotografias e vídeos que foram guardados e transferidos podem ser encontrados no separador
«Albuns» (Álbuns) da aplicação Road-Eyes.

PARTILHE O SEU HISTÓRICO DE CONDUÇÃO NAS REDES SOCIAIS

+

Transmissão em direto: No separador «Camera» (Câmara) da aplicação, clique em «Live view» (Pré-vis)
para assistir ao vídeo do seu recONE em tempo real.

Reprodução de vídeo: No separador «Camera» (Câmara) da aplicação, clique em «Playback» (Reprodu-
zir) e mova o cursor para baixo para rever as filmagens ordenadas cronologicamente.

Transferência de clipes de vídeo: No modo «Playback» (Reproduzir), clique no ícone à direita do ecrã
e selecione a parte que deseja transferir usando os 2 cursores. Em seguida, clique no botão e localize
o vídeo no separador «Albums» (Álbuns) da aplicação Road-Eyes.

TRANSMISSÃO EM DIRETO, REPRODUÇÃO E TRANSFERÊNCIA

Pode ajustar definições da câmara como as resoluções de fotografia e vídeo, edição de marca de água
e formatos de data e hora no separador «Advanced settings» (Definições avançadas) da aplicação

Road-Eyes.

DEFINIÇÕES DA CÂMARA

Características

Especificações técnica

G-Sensor

Lente

Áudio

Indicador de estado

Conectividade

Formato do cartão de memória

Gravação de vídeo

Resoluções de vídeo

Resolução de fotografia

Capacidade de gravação

ACERCA DESTE MANUAL

As funcionalidades do recONE e o conteúdo deste guia de início rápido estão sujeitos a alterações.
Para obter as instruções mais recentes sobre como utilizar este produto, consulte o manual do
utilizador online disponível em www.road-eyes.com.

SUPORTE

Se tiver alguma dúvida ou se precisar de ajuda em relação ao nosso produto, visite

www.road-eyes.com ou envie-nos um e-mail para [email protected].

Sensor de aceleração da gravidade de 3 eixos,
detetor de choque

150°, abertura de f/2.0

Microfone

LED

Wi-Fi

Cartão microSD de Classe 10 até 128GB

Compressão H.264

1080P (1920x1080) 30 fps, 720P (1080x720) 30 fps

2MP

8GB: 120 min em Full HD - 16GB: 240 min em Full HD
32GB: 480 min em Full HD - 64GB: 960 min em Full HD

24

GUÍA RÁPIDA

26

2

2

Puerto micro-USB
Micrófono

1

recONE, cable de alimentación USB, adaptador de corriente para el coche con un

puertoUSB, accesorio adhesivo, guía rápida

4

3

Indicador LED
Ranura para tarjeta microSD

4
3
1

Vista de conjunto

Contenido en caja

27

• Fije recONE en el parabrisas del coche, detrás del espejo retrovisor.

• Conecte el cable de alimentación USB al puerto micro-USB de recONE, extienda el

cable hasta el mechero del coche procurando que no se note y conéctelo al adapta-
dor de corriente.

Ponga en marcha el vehículo: recONE se encenderá y empezará a grabar.

• Para grabar vídeos y tomar fotografías, recONE necesita una tarjeta microSD.

(No se incluye la tarjeta microSD.)

• recONE es compatible con tarjetas microSD de clase 10 de hasta 128 GB.

• recONE puede encenderse con la corriente del vehículo.

• No introduzca ni retire la tarjeta microSD mientras recONE esté activado.

• El cable USB únicamente debe conectarse al adaptador del mechero.

IMPORTANTE

Instalación

Puesta en servicio

APLICACIÓN MÓVIL

1

Para configurar recONE, descargue la aplicación específica Road-Eyes, que se encuentra disponible en
App Store o Google Play Store.

[Requisitos de sistemas iOS]

iOS 8.0 y versiones posteriores: iPhone 4s a iPhone 7 y posterior, iPad (3.a a 5.ageneración), iPad Pro,
iPad Mini o iPod touch (5.ageneración).

[Requisitos de sistemas Android]

Determinados dispositivos Android 4.0 (como mínimo).

CONECTAR RECONE AL SMARTPHONE

2

[Usuarios de iOS]

• Cree una cuenta en la aplicación Road-Eyes.

• Pulse la pestaña «Cámara», seleccione recONE y siga las instrucciones de configuración.

• Diríjase a la opción «Ajustes» de su dispositivo iOS, seleccione «Wi-Fi» y, a continuación, conéctese

a la red «Road-Eyes_recONE».

• Introduzca la contraseña «1234567890».

• recONE se conectará a su dispositivo iOS.

[Usuarios de Android]

• Cree una cuenta en la aplicación Road-Eyes.

• Pulse la pestaña «Cámara», seleccione recONE y siga las instrucciones de configuración.

• Seleccione la red wifi «Road-Eyes_recONE» e introduzca la contraseña «1234567890».

• recONE se conectará a su smartphone.

CONFIGURAR COMO CÁMARA TRASERA

3

Para conectar recONE a su instalación de Road-Eyes original, abra la aplicación Road-Eyes, sincronice
recONE con el smartphone y, a continuación, abra el menú «Configuraciones avanzadas» de la cámara
y active la función de conexión mientras pulsa cinco veces consecutivas el pulsador remoto recSNAP.

(* Solo funciona con determinadas cámaras.)

28

29

recONE graba todos sus viajes de manera automática y continua. Para que se encienda e inicie recONE,
solo tiene que poner en marcha el vehículo. Las grabaciones se guardan en bucle en la tarjeta microSD.
Cuando la tarjeta esté llena, los viajes más antiguos se sustituirán automáticamente por los últimos
viajes. En caso de impacto o de frenada de emergencia, la cámara grabará y guardará automáticamente
los cinco segundos anteriores y posteriores en un archivo protegido de la tarjeta microSD.

GRABACIÓN AUTOMÁTICA Y CONTINUA

Si se utiliza para ampliar su instalación de RoadEyes original*, recONE puede colocarse en la
luneta trasera y funcionar como cámara trasera.

El modo de vista previa le permite ver ambas imágenes de las cámaras en la aplicación
Road-Eyes en una sola pantalla. También puede pasar de una cámara a otra con un simple toque.

(* Solo funciona con determinadas cámaras.)

CÁMARA TRASERA

IMÁGENES SIMULTÁNEAS

recONE ofrece funciones adicionales cuando se conecta a otra cámara RoadEyes.*

FUNCIONES ADICIONALES

Puede compartir sus fotografías y vídeos con la comunidad de Road-Eyes y en sus redes sociales favori-
tas. Para ello, basta con que haga clic en el icono de compartir de la barra de menú de la aplicación.
Encontrará las fotografías y los vídeos que se hayan guardado y descargado en la pestaña «Álbumes»
de la aplicación Road-Eyes.

COMPARTIR SUS VIAJES EN LAS REDES SOCIALES

+

Transmisión en vivo: en la pestaña «Cámara» de la aplicación, haga clic en «Vista en vivo» para ver el
vídeo de recONE en tiempo real.

Reproducción de vídeos: en la pestaña «Cámara» de la aplicación, haga clic en «Reproducción» y mue-
va el cursor hacia abajo para ver las grabaciones por orden cronológico.

Descarga de vídeos: en modo «Reproducción», haga clic en el icono que se encuentra en la
parte derecha de la pantalla y seleccione la parte que desee descargar por medio de los dos cursores.
Una vez hecho lo anterior, haga clic en el botón y busque el vídeo en la pestaña «Álbumes» de la
aplicación Road-Eyes.

TRANSMISIÓN EN VIVO, REPRODUCCIÓN Y DESCARGA

Puede modificar la configuración de la cámara (p.ej., resolución de las fotografías y los vídeos, edi-
ción de marcas de agua, formato de hora y fecha, etc.) en la pestaña «Configuración avanzada» de la
aplicación Road-Eyes.

CONFIGURACIÓN DE LA CÁMARA

Puesta en servicio

Especificaciones técnicas

Acelerómetro

Lente

Audio

Indicador de estado

Conectividad

Formato de tarjeta de memoria

Grabación de vídeos

Resolución de vídeo

Resolución de fotografía

Capacidad de grabación

INFORMACIÓN SOBRE ESTE MANUAL

Las características de recONE y el contenido de esta guía rápida pueden sufrir modificaciones.
Para ver las instrucciones de uso del producto en su versión actualizada, consulte el manual de
usuario online, disponible en www.road-eyes.com.

ASISTENCIA

Si tiene alguna duda o necesita asistencia con el producto, visite www.road-eyes.com o envíenos
un correo electrónico a [email protected].

Acelerómetro de 3ejes, detector de choques

150°, apertura F/2,0

Micrófono

LED

Wifi

Tarjeta microSD de clase 10 de hasta 128GB

Compresión H.264

1080px (19 20x1080) a 30fps, 720px (1080 x720) a 30fps

2Mpx

8GB: 120min en FullHD; 16GB: 240min en FullHD
32GB: 480 min en FullHD; 64GB: 960 min en FullHD

30

KURZANLEITUNG

32

2

2

Mikro-USB-Anschluss
Mikrofon

1

recONE USB - Stromkabel - KFZ - Netzteil mit 1 USB - Anschluss

Klebehalter – Kurzanleitung

4

3

LED-Anzeige
microSD-Kartenschlitz

4
3
1

Übersicht

Lieferumfang

33

• Montieren Sie die recONE an der Windschutzscheibe hinter dem Spiegel

• Schließen Sie das USB-Stromversorgungskabel an den Mikro-USB-Anschluss der

recONE an, verlegen Sie das Kabel vorsichtig und versteckt zum Zigarettenanzünder
und stecken Sie es dort in den Stromadapter.
Beim Anlassen Ihres Fahrzeugs schaltet sich die recONE ein und beginnt die Bildaufzeichnung.

• Um Fotos oder Videofilme aufzuzeichnen, benötigt die recONE eine Micro SD-Karte
(Micro SD-Karte nicht mitgeliefert).

• Die recONE unterstützt Micro SD-Karten der Klasse 10 bis zu 128 GB.

• Die recONE kann sich über den Fahrzeugstrom einschalten.

• Bei eingeschalteter recONE darf die Micro SD-Karte nicht eingesteckt oder entnom-
men werden.

• Stecken Sie das USB-Kabel ausschließlich in den Zigarettenanzünder.

WICHTIG

Installation

Erste Schritte

DIE MOBILE APP.

1

Laden Sie zum Einrichten der recONE die hierfür bereitgestellte RoadEyes-App herunter, die im
App Store oder im Google Play Store erhältlich ist.

[iOS-Systemanforderungen]

iOS 8.0 und neuere Versionen: iPhone 4s bis iPhone 7 und neuer, iPad (3.-5. Generation), iPad Pro,
iPad Mini, iPod touch (5. Generation)

[Android-Systemanforderungen]

Android 4.0-Geräte (mindestens)

DIE RECONE MIT IHREM SMARTPHONE VERBINDEN

2

[iOS-Benutzer]

• Legen Sie in der RoadEyes-App ein Konto an.

• Drücken Sie auf die „Kamera“-Schaltfläche, wählen Sie recONE und folgen Sie den Installationsanleitungen.

• Wählen Sie in den „Einstellungen“ Ihres iOS-Gerätes „WLAN“ und stellen Sie die Verbindung zum

Netzwerk „RoadEyes_recONE“ her.

• Geben Sie als Passwort „1234567890“ ein

• Nun ist die recONE mit Ihrem iOS-Gerät verbunden.

[Android-Benutzer]

• Erstellen Sie sich ein Konto in der RoadEyes-App.

• Drücken Sie auf die „Kamera“-Schaltfläche, wählen Sie recONE und folgen Sie den Installationsanleitungen.

• Wählen Sie das WLAN-Netzwerk „RoadEyes_recONE“ und geben Sie als Passwort „1234567890“ ein.

• Nun ist die recONE mit Ihrem Smartphone verbunden.

ALS RÜCKSICHTKAMERA KONFIGURIEREN

3

Um Ihre recONE mit Ihrer ursprünglichen RoadEyes-Ausstattung zu verbinden, öffnen Sie die
RoadEyes-App und paaren Sie recONE mit Ihrem Smartphone. Gehen Sie dann in Ihrer Kamera zum
Menü Erweiterte Einstellungen und aktivieren Sie die Verknüpfungsfunktion, indem Sie 5 mal in Folge
die recSNAP-Taste drücken.

(* Funktioniert nur mit bestimmten Kameras)

34

35

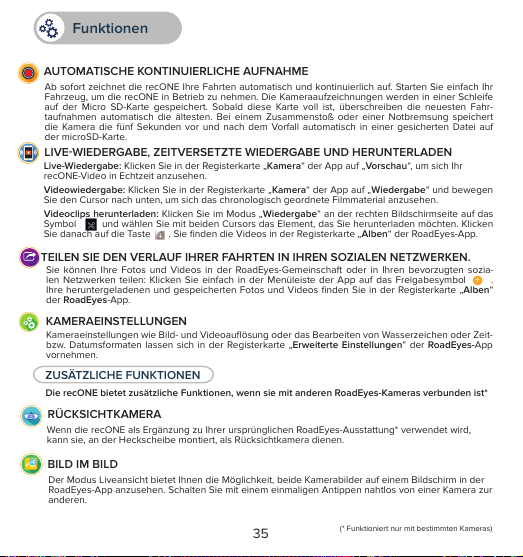

Ab sofort zeichnet die recONE Ihre Fahrten automatisch und kontinuierlich auf. Starten Sie einfach Ihr
Fahrzeug, um die recONE in Betrieb zu nehmen. Die Kameraaufzeichnungen werden in einer Schleife
auf der Micro SD-Karte gespeichert. Sobald diese Karte voll ist, überschreiben die neuesten Fahr-
taufnahmen automatisch die ältesten. Bei einem Zusammenstoß oder einer Notbremsung speichert
die Kamera die fünf Sekunden vor und nach dem Vorfall automatisch in einer gesicherten Datei auf
der microSD-Karte.

AUTOMATISCHE KONTINUIERLICHE AUFNAHME

Wenn die recONE als Ergänzung zu Ihrer ursprünglichen RoadEyes-Ausstattung* verwendet wird,
kann sie, an der Heckscheibe montiert, als Rücksichtkamera dienen.

Der Modus Liveansicht bietet Ihnen die Möglichkeit, beide Kamerabilder auf einem Bildschirm in der
RoadEyes-App anzusehen. Schalten Sie mit einem einmaligen Antippen nahtlos von einer Kamera zur
anderen.

(* Funktioniert nur mit bestimmten Kameras)

RÜCKSICHTKAMERA

BILD IM BILD

Die recONE bietet zusätzliche Funktionen, wenn sie mit anderen RoadEyes-Kameras verbunden ist*

ZUSÄTZLICHE FUNKTIONEN

Sie können Ihre Fotos und Videos in der RoadEyes-Gemeinschaft oder in Ihren bevorzugten sozia-
len Netzwerken teilen: Klicken Sie einfach in der Menüleiste der App auf das Freigabesymbol .
Ihre heruntergeladenen und gespeicherten Fotos und Videos finden Sie in der Registerkarte „Alben“
der RoadEyes-App.

TEILEN SIE DEN VERLAUF IHRER FAHRTEN IN IHREN SOZIALEN NETZWERKEN.

+

Live-Wiedergabe: Klicken Sie in der Registerkarte „Kamera“ der App auf „Vorschau“, um sich Ihr
recONE-Video in Echtzeit anzusehen.

Videowiedergabe: Klicken Sie in der Registerkarte „Kamera“ der App auf „Wiedergabe“ und bewegen
Sie den Cursor nach unten, um sich das chronologisch geordnete Filmmaterial anzusehen.

Videoclips herunterladen: Klicken Sie im Modus „Wiedergabe“ an der rechten Bildschirmseite auf das
Symbol und wählen Sie mit beiden Cursors das Element, das Sie herunterladen möchten. Klicken
Sie danach auf die Taste . Sie finden die Videos in der Registerkarte „Alben“ der RoadEyes-App.

LIVE-WIEDERGABE, ZEITVERSETZTE WIEDERGABE UND HERUNTERLADEN

Kameraeinstellungen wie Bild- und Videoauflösung oder das Bearbeiten von Wasserzeichen oder Zeit-
bzw. Datumsformaten lassen sich in der Registerkarte „Erweiterte Einstellungen“ der RoadEyes-App
vornehmen.

KAMERAEINSTELLUNGEN

Funktionen

Technische Angaben

G-Sensor

Linse

Audio

Statusanzeige

Anschlüsse

Speicherkartenformat

Videoaufzeichnung

Videoauflösungen

Fotoauflösungen

Speicherkapazitäten

ÜBER DIESE ANLEITUNG

Die Funktionen der recONE und der Inhalt dieser Kurzanleitung können sich ändern.
Die neuesten Hinweise zur Verwendung dieses Gerätes finden Sie in der Online-Betriebsanlei­tung unter

www.road͹eyes.com.

UNTERSTÜTZUNG

Wenn Sie Fragen haben oder Hilfe zu unseren Produkten benötigen, besuchen Sie uns
auf www.road͹eyes.com oder schicken Sie uns eine E-Mail an feedback@road͹eyes.com.

Dreiachsiger gyroskopischer Schwerkraft-Beschleuni­gungs-Sensor, Stoßdetektor

150°, Blendenönung F 2,0

Mikrofon

LED

WLAN

Micro SD-Karten der Klasse 10 bis 128 GB

H.264-Videokompression

1080P (1920x1080) 30 BpS, 720P (1080x720) 30 BpS

2MP

8 GB: 120 Minuten in Full-HD, 16 GB: 240 Minuten
in Full-HD,
32GB: 480 Minuten in Full-HD, 64GB: 960 Minuten
in Full-HD

36

SNELSTARTHANDLEIDING

38

2

2

Micro-USB-poort
Microfoon

1

recONE - USB-voedingskabel - voedingsadapter voor auto met 1 USB-aansluiting

Kleeevestiging – snelstarthandleiding

4

3

Led-indicator
MicroSD-kaartsleuf

4
3
1

Overzicht

In de doos

39

• Mount recONE op de voorruit achter de spiegel

• Sluit de USB-voedingskabel aan op de micro-USB-poort van de recONE, leg de kabel

zorgvuldig aan langs het dashboard tot dicht bij uw sigarettenaansteker en steek
hem in de voedingsadapter.

Start uw auto. De recONE schakelt in en begint met opnemen.

• Voor het opnemen van video's en het nemen van foto's moet de recONE van een

microSD-kaart voorzien zijn (microSD-kaart niet inbegrepen)

• De recONE ondersteunt microSD-kaarten klasse 10 tot 128 GB

• De recONE kan via de 12V-voeding van het voertuig worden ingeschakeld

• Plaats of verwijder de microSD-kaart niet terwijl de recONE ingeschakeld is

• Sluit de USB-kabel alleen aan op de 12V-aansluiting van de auto

BELANGRIJK

Installatie

Aan de slag

MOBIELE APPLICATIE

1

Download de toepassingsspecifieke Road-Eyes-app voor het instellen van de recONE. Deze app is
verkrijgbaar in de App Store of Google Play Store.

[iOS-systeemvereisten]

iOS 8.0 en nieuwere versies; iPhone 4s tot iPhone 7 en nieuwer, iPad (3e-5e gen), iPad Pro,
iPad Mini, iPod Touch (5e gen)

[Android-systeemvereisten]

Bepaalde toestellen met Android 4.0 (minimaal)

VERBIND RECONE MET UW SMARTPHONE

2

[iOS-gebruikers]

• Maak een account aan in de Road-Eyes-app.

• Druk op het tabblad «Camera», selecteer recONE en voer de installatie-instructies uit.

• Ga naar «Instellingen» op uw iOS-apparaat, selecteer «Wi-Fi» en maak dan verbinding met het netwerk

«Road-Eyes_recONE ».

• Voer het wachtwoord «1234567890» in

• recONE maakt verbinding met uw iOS-apparaat.

[Android-gebruikers]

• Maak een account aan in de Road-Eyes-app.

• Druk op het tabblad «Camera», selecteer recONE en voer de installatie-instructies uit.

• Selecteer het wifinetwerk «recONE » en voer het wachtwoord «1234567890» in.

• recONE maakt verbinding met uw smartphone.

INSTELLEN ALS EEN ACHTERCAMERA

3

Om recONE te verbinden met uw oorspronkelijke Road-Eyes-instellingen, open de Road-Eyes-app,
koppel recONE met uw smartphone, ga naar het menu Advanced settings (Geavanceerde instellingen)
van de camera en schakel de interconnectiefunctie in door 5 keer na elkaar op de recSNAP-knop te
drukken.

(* werkt alleen met bepaalde camera’s)

40

41

De recONE neemt automatisch en continu al uw autoritten op. Om recONE in te schakelen, hoeft u
alleen maar uw voertuig te starten. De opnamen worden in een lus opgeslagen op de microSD-kaart. Als
de kaart vol is, worden de oudste opgenomen ritten automatisch vervangen door de laatst uitgevoerde
ritten. In geval van botsing of noodstop neemt de camera automatisch de voorliggende en navolgende
5 seconden op en slaat deze op in een beveiligd bestand op de microSD-kaart.

AUTOMATISCH EN CONTINU OPNEMEN

Indien hij gebruikt wordt voor uw originele RoadEyes-installatie*, kan recONE dienen als achterui-
trijcamera indien die gemonteerd is op de achterruit.

Live View-modus biedt u de mogelijkheid om beide camerafeeds in een scherm te zien in de
Road-Eyes-app. Schakel naadloos met één klik over van de ene naar de andere camera.

(* werkt met bepaalde camera’s)

ACHTERUITZICHT

BEELD IN BEELD

recONE biedt extra functies als u verbonden bent met een andere RoadEyes-camera*

EXTRA FUNCTIES

Met een simpele druk op het 'delen'-pictogram op de menubalk van de app kunt u uw foto's en
video's delen met de Road-Eyes-community, en ook met uw favoriete sociale netwerken. Opgeslagen
en gedownloade foto's en video's zijn te vinden in op het tabblad «Albums» van de Road-Eyesapp.

DEEL UW REISVERHAAL OP UW SOCIALE NETWERKEN.

+

Live streaming: Klik in het tabblad «Camera» van de app op «Live view» (Direct weergeven) om de video
van uw recONE in realtime te bekijken.

Video afspelen: Klik in het tabblad «Camera» van de app op «Playback» (Afspelen) en beweeg de cursor
omlaag om de opnamen in chronologische volgorde te bekijken.

Videoclips downloaden: Klik in de modus «Playback» op het pictogram rechts op het scherm en
selecteer het gedeelte dat u wilt downloaden met behulp van de 2 cursors. Klik vervolgens op de
knop om de video in het tabblad «Albums» van de Road-Eyes-app te vinden.

LIVE STREAMING, AFSPELEN EN DOWNLOADEN

U kunt de camera-instellingen wijzigen (zoals foto- en videoresoluties, watermerkbewerking, tijd- en da-
tumnotaties) in het tabblad «Advanced settings» (Geavanceerde instellingen) van de Road-Eyes -app.

CAMERA-INSTELLINGEN

Kenmerken

Technische specificaties

G-sensor

Lens

Audio

Statusindicator

Verbinding

Geheugenkaartformaat

Videocodering

Videoresoluties

Fotoresolutie

Opnamecapaciteit

OVER DEZE HANDLEIDING

De functies van recONE en de inhoud van deze snelstarthandleiding kunnen aan verandering
onderhevig zijn. U kunt de meest recente instructies over het gebruik van dit product raadplegen
in de online gebruikershandleiding. U vindt deze op www.road-eyes.com.

ONDERSTEUNING

Als u vragen hebt of hulp nodig hebt met betrekking tot ons product, kunt u www.road-eyes.com
bezoeken of ons e-mailen naar [email protected].

3-assige versnellingssensor, schokdetector

150°, f/2,0 lensopening

Microfoon

Led

Wifi

MicroSD-kaart klasse 10 tot 128 GB

H.264-compressie

1080P (1920x1080) 30 fps, 720P (1080x720) 30 fps

2MP

8 GB: 120 min Full HD - 16 GB: 240 min Full HD
32 GB: 480 min Full HD – 64 GB: 960 min Full HD

42

SKRÓCONA INSTRUKCJA OBSŁUGI

44

2

2

Port microUSB
Mikrofon

1

recONE — kabel zasilania USB — zasilacz samochodowy z1portem USB

Uchwyt samoprzylepny — skrócona instrukcja obsługi

4

3

Wskaźnik LED
Gniazdo karty microSD

4
3
1

Budowa

W pudełku

45

• Zamontuj rejestrator recONE na szybie przedniej, za lusterkiem wstecznym.

• Podłącz kabel zasilania USB do portu microUSB wrejestratorze recONE.

Przeprowadź kabel do gniazda zapalniczki samochodowej ipodłącz go do zasilacza.

Uruchom pojazd. Rejestrator recONE włączy się irozpocznie nagrywanie.

• Rejestrator recONE wymaga karty pamięci microSD do rejestrowania filmów wideo
i robienia zdję(karta microSD nie wchodzi w skład zestawu).

• Rejestrator recONE obsługuje karty pamięci microSD klasy 10 o pojemnoęci do 128 GB.

• Rejestrator recONE uruchamia się po włęczeniu zasilania pojazdu.

• Nie wolno wkładaę ani wyjmowaę karty pamięci microSD, gdy rejestrator recONE jest
włęczony.

• Kabel USB moęna podłęczyę wyłęcznie do zasilacza w gnieędzie zapalniczki samochodowej.

WAŻNE

Montaż

Pierwsze kroki

APLIKACJA MOBILNA

1

Aby skonfigurować rejestrator recONE, pobierz aplikację Road-Eyes dostępną wsklepie AppStore lub
Google Play.

[System iOS — wymagania]

System iOS wwersji 8.0 inowszej: telefon iPhone4s do iPhone7 inowszy, tablet iPad (3.–5. generacji),
iPad Pro, iPad Mini, iPod touch (5. generacji).

[System Android — wymagania]

Wybrane urządzenia z systemem Android w wersji co najmniej 4.0.

PODŁĄCZANIE REJESTRATORA RECONE DO SMARTFONA

2

[Użytkownicy systemu iOS]

• Utwórz konto waplikacji Road-Eyes.

• Naciśnij kartę „Camera” (Kamera), wybierz urządzenie recONE ipostępuj zgodnie zinstrukcjami

dotyczącymi konfigurowania.

• Przejdź do opcji „Ustawienia” wurządzeniu iOS, wybierz opcję „Wi-Fi”, anastępnie połącz się zsiecią

„Road-Eyes_recONE”.

• Wpisz hasło: „1234567890”.

• Rejestrator recONE połączy się zurządzeniem iOS.

[Użytkownicy systemu Android]

• Utwórz konto waplikacji Road-Eyes.

• Naciśnij kartę „Camera” (Kamera), wybierz urządzenie recONE ipostępuj zgodnie zinstrukcjami

dotyczącymi konfigurowania.

• Wybierz sieć Wi-Fi „Road-Eyes_recONE” iwpisz hasło „1234567890”.

• Rejestrator recONE połączy się ze smartfonem.

KONFIGUROWANIE REJESTRATORA JAKO KAMERY COFANIA

3

Aby połączyć wzajemnie rejestrator recONE zoryginalną konfiguracją Road-Eyes: otwórz aplikację
Road-Eyes isparuj rejestrator recONE ze smartfonem. Następnie wyświetl menu rejestratora Ad­vanced settings (Ustawienia zaawansowane) iuaktywnij funkcję połączenia wzajemnego, naciskając
5razy zrzędu przycisk zdalnego sterowania recSNAP.

(*działa tylko zwybranymi rejestratorami)

46

47

Rejestrator recONE rejestruje pokonywaną trasę wsposób automatyczny iciągły. Wystarczy uruchomić
pojazd, aby włączyć rejestrator recONE i rozpocząć nagrywanie. Nagrania są zapisywane w pętli na
karcie pamięci microSD. Po zapełnieniu karty pamięci najstarsze zapisane podróże są zastępowane
nowszymi. Po wystąpieniu kolizji lub hamowania awaryjnego kamera automatycznie zarejestruje i za-
pisze poprzednie ikolejne 5sekund od zdarzenia wchronionym pliku na karcie microSD.

AUTOMATYCZNE REJESTROWANIE WTRYBIE CIĄGŁYM

Po zamontowaniu rejestratora recONE na szybie tylnej można go użyć jako kamery cofania — po ro-
zszerzeniu oryginalnej konfiguracji RoadEyes*.

Wtrybie podglądu na żywo można wyświetlać obraz zobu rejestratorów jednocześnie na jednym ekra-
nie waplikacji Road-Eyes. Jedno dotknięcie umożliwia szybkie przełączenie z jednego rejestratora
na drugi.

(*działa tylko zwybranymi rejestratorami)

KAMERA COFANIA

OBRAZ WOBRAZIE

Rejestrator recONE udostępnia dodatkowe funkcje po nawiązaniu połączenia z drugą kamerą
RoadEyes*.

DODATKOWE FUNKCJE

Klikając ikonę udostępniania na pasku menu aplikacji, możesz szybko udostępniać zdjęcia ifilmy
wideo społeczności Road-Eyes, atakże wulubionych sieciach społecznościowych. Zapisane ipobrane
zdjęcia ifilmy wideo można znaleźć na karcie „Albums” (Albumy) waplikacji Road-Eyes.

UDOSTĘPNIANIE FILMÓW ZPODRÓŻY WSIECIACH SPOŁECZNOŚCIOWYCH

+

Transmisja strumieniowa na żywo: Na karcie „Camera” (Kamera) aplikacji kliknij opcję „Live view”
(Podgląd na żywo), aby oglądać obraz wideo zrejestratora recONE wczasie rzeczywistym.

Odtwarzanie wideo: Na karcie „Camera” (Kamera) aplikacji kliknij opcję „Playback” (Odtwarzanie)
iprzesuń kursor wdół, aby wyświetlić nagrania posortowane chronologicznie.

Pobieranie klipów wideo: Wtrybie „Playback” (Odtwarzanie) kliknij ikonę zprawej strony ekranu
iwybierz klip do pobrania 2kursorami. Po wybraniu kliknij przycisk i znajdź klip wideo nakarcie
„Albums” (Albumy) waplikacji Road-Eyes.

TRANSMISJA STRUMIENIOWA NA ŻYWO, ODTWARZANIE IPOBIERANIE

Możesz dostosować ustawienia kamery, jak np. rozdzielczość zdjęć i filmów, znak wodny lub format
daty igodziny na karcie „Advanced settings” (Ustawienia zaawansowane) aplikacji Road-Eyes.

USTAWIENIA KAMERY

Funkcje

Specyfikacje techniczne

Akcelerometr

Obiektyw

Dźwięk

Wskaźnik stanu

Połączenia

Format karty pamięci

Nagrywanie wideo

Rozdzielczości wideo

Rozdzielczość zdjęcia

Pojemność nagrywania

INFORMACJE ONINIEJSZEJ INSTRUKCJI

Funkcje rejestratora recONE i treść niniejszej skróconej instrukcji obsługi mogą ulec zmianie.
Najnowsze instrukcje dotyczące użytkowania tego produktu można znaleźć online w witrynie

www.road-eyes.com.

POMOC TECHNICZNA

Wrazie pytań lub konieczności uzyskania pomocy związanej zproduktem zapraszamy na stronę

www.road-eyes.com lub prosimy okontakt pod adresem [email protected].

3-osiowy akcelerometr grawitacyjny, wykrywanie uderzenia

150°, apertura F/2.0

Mikrofon

Dioda LED

Wi-Fi

Karta pam ięci microSD klasy10 opojemności do 128GB

Kompresja H.264

1080P (1920x1080) 30 kl./s, 720P (1080x720) 30 kl./s

2MP

8GB: 120 minut wrozdz. Full HD – 16GB: 240 minut
wrozdz. Full HD
32GB: 480 minut wrozdz. Full HD – 64GB: 960 minut
wrozdz. Full HD

48

КРАТКОЕ РУКОВОДСТВО

ПО НАЧАЛУ РАБОТЫ

50

2

2

Микро USB-порт
Микрофон

1

recONE - USB-кабель питания — Автомобильный адаптер питания с 1 USB-портом

Крепление с клейкой поверхностью - Краткое руководство по началу работы

4

3

Светодиодный индикатор
Гнездо для карты памяти

microSD

4
3
1

Обзор

Комплектация

51

• Установите recONE на ветровое стекло автомобиля за зеркалом

• Вставьте USB-кабель питания в порт Micro USB на recONE, осторожно подведя

кабель к прикуривателю, спрятав за панелью, и воткните его в адаптер питания.
Запустите двигатель, recONE включится и начнет записывать.

• recONE требуется карта памяти microSD для видеозаписи и фотографирования

(карта памяти microSD не входит в комплект)

• recONE поддерживает карты памяти microSD Класса 10 объемом до 128 Гб

• recONE может включаться от системы питания автомобиля

• Запрещается вставлять или извлекать карту памяти microSD при включенном recONE

• Всего лишь вставьте USB-кабель в адаптер, устанавливаемый в прикуриватель

ВАЖНАЯ ИНФОРМАЦИЯ

Установка

Начало работы

МОБИЛЬНОЕ ПРИЛОЖЕНИЕ

1

Для настройки recONE скачайте из магазинов приложений или Google Play специальное
приложение Road-Eyes App.

[Требования системы iOS]

iOS 8.0 и более поздние версии: iPhone 4s - iPhone 7 и более поздние версии, iPad (с 3-го по 5-е
поколение), iPad Pro, iPad Mini, iPod touch (5-го поколения)

[Требования системы Android]

Выберите устройства с ОС Android 4.0 (минимум)

ПОДКЛЮЧИТЕ RECONE К СВОЕМУ СМАРТФОНУ

2

[Пользователи ОС iOS]

• Создайте аккаунт в приложении Road-Eyes App.

• Нажмите закладку «Камера», выберите recONE и выполните инструкции по настройке.

• Перейдите в «Настройки» на своем iOS-устройстве, выберите «Wi-Fi» и подключитесь к сети

«Road-Eyes_recONE».

• Введите пароль «1234567890»

• recONE успешно подключится к Вашему iOS-устройству.

[Пользователи ОС Android]

• Создайте аккаунт в приложении Road-Eyes App.

• Нажмите закладку «Камера», выберите recONE и выполните инструкции по настройке.

• Выберите сеть Wi-Fi «Road-Eyes_recONE » и введите пароль «1234567890».

• recONE успешно подключится к Вашему смартфону

НАСТРОЙКА УСТРОЙСТВА В КАЧЕСТВЕ КАМЕРЫ ЗАДНЕГО ВИДА

3

Для того чтобы связать recONE с первоначальными настройками Road-Eyes, откройте приложение
Road-Eyes App, выполните сопряжение recONE со своим смартфоном, а затем зайдите в раздел

меню камеры «Дополнительные параметры» и включите функцию взаимосвязи, нажав 5 раз
подряд на кнопку дистанционного управления recSNAP

(* имеется только на определенных моделях камеры)

52

53

recONE осуществляет автоматическую и непрерывную запись всех поездок. Для подачи питания

и запуска recONE просто запустите двигатель автомобиля. Записи сохраняются циклически
на карте памяти microSD. Как только свободное место на карте заканчивается, запись ранее
совершенных поездок автоматически заменяется на запись самых последних поездок. В случае
удара или экстренного торможения камера будет автоматически делать запись и сохранять
предыдущие и следующие 5 секунд записи в защищенный файл на карте памяти microSD.

АВТОМАТИЧЕСКАЯ И НЕПРЕРЫВНАЯ ЗАПИСЬ

Если recONE используется для расширения ваших первоначальных настроек RoadEyes*,
устройство может выполнять функцию камеры заднего вида, для этого его надо установить
на заднем ветровом стекле.

Режим изображения в реальном времени позволяет вам видеть изображение с обоих камер на
одном экране в приложении Road-Eyes App. Без особых усилий переключайтесь с одной камеры
на другую с помощью однократного нажатия.

(* имеется только на определенных моделях камеры)

ЗАДНИЙ ВИД

КАРТИНКА В КАРТИНКЕ

recONE предлагает дополнительные функции в случае его подключения к другой камере
RoadEyes*

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

Вы можете делиться своими фотографиями и видео в сообществе Road-Eyes и в любимых
социальных сетях, всего лишь нажимая на значок публикации в панели меню приложения.
Сохраненные и загруженные фотографии и видео можно найти в закладке «Альбомы»
приложения Road-Eyes.

ДЕЛИТЕСЬ СВОИМИ ДОРОЖНЫМИ ПРИКЛЮ ЧЕНИЯМИ В СОЦИАЛЬНЫХ СЕТЯХ

+

Потоковое вещание: В закладке приложения «Камера» нажмите «Просмотр» для просмотра
видео recONE в режиме реального времени.

Воспроизведение видео: В закладке приложения «Камера» нажмите «Воспроизведение» и
перемещайте курсор вниз для просмотра отснятого материала в хронологическом порядке.

Загрузка видео клипов: В режиме «Воспроизведение» нажмите значок в правой части экрана
и выберите ту часть, которую хотите скачать, с помощью 2 курсоров. После этого нажмите
кнопку и найдите видео в закладке «Альбомы» приложения Road-Eyes.

ПОТОКОВОЕ ВЕЩАНИЕ, ВОСПРОИЗВЕДЕНИЕ И ЗАГРУЗКА

Вы можете изменять настройки камеры, например, разрешение фото и видео, редактирование
водяного знака, форматы времени и даты, в закладке «Дополнительные настройки» приложения

Road-Eyes.

НАСТРОЙКИ КАМЕРЫ

Особенности

Технические характеристики

Датчик поворота экрана

Линза

Звук

Индикатор состояния

Связь

Формат карты памяти

Видеозапись

Разрешения для видео

Разрешение для фото

Объем записи

ИНФОРМАЦИЯ О НАСТОЯЩЕМ РУКОВОДСТВЕ

Функции recONE и содержание настоящего краткого руководства пользователя могут
изменяться. Для получения самых последних инструкций по эксплуатации данного изделия
см. руководство пользователя в режиме онлайн, доступное на вебсайте www.road-eyes.com.

ПОДДЕРЖКА

Если у вас возникнут вопросы или потребуется помощь в отношении нашего изделия,
посетите вебсайт www.road-eyes.com или отправьте нам электронное письмо по адресу

[email protected].

3-осевой датчик ускорения силы тяжести, датчик удара

150°, апертура f/2.0

Микрофон

Светодиодный

WiFi

microSD класса 10 объемом до 128Гб

Сжатие H.264

1080P (1920x1080) 30 к/с, 720P (1080x720) 30 к/с

2МП

8Гб: 120 мин. в Full HD - 16Гб : 240 мин. в Full HD
32Гб: 480 мин. в Full HD - 64Гб: 960 мин. в Full HD

54

ĪSĀ DARBA UZSĀKŠANAS ROKASGRĀMATA

2

2

2

Micro USB pieslēgvieta
Mikrofons

1

recONE - USB barošanas vads - automašīnas strāvas adapteris ar 1 USB pieslēgvietu

Pielīmējams stiprinājums – īsā rokasgrāmata

4

3

LED indikators
MicroSD karšu slots

4
3
1

Pārskats

Kastē

3

• Piestipriniet recONE automašīnas vējstiklam aiz atpakaļskata spoguļa.

• Pievienojiet USB barošanas vadu recONE Micro USB pieslēgvietai, uzmanīgi virziet

vadu līdz cigarešu piesmēķētājam un iespraudiet to barošanas adapterī.
Iedarbiniet automašīnu, recONE ieslēgsies un sāks ierakstīšanu.

• Lai ierakstītu video un uzņemtu fotogrāfijas, recONE nepieciešama microSD karte

(microSD karte nav iekļauta)

• recONE atbalsta 10. klases microSD kartes līdz 128GB

• recONE var ieslēgties, izmantojot automašīnas elektrosistēmu

• Neievietojiet un neizņemiet microSD karti, kamēr recONE ir aktivizēts

• Pievienojiet USB kabeli tikai cigarešu piesmēķētāja adapterim

SVARĪGI

Uzstādīšana

Uzsākšana

MOBILĀ LIETOTNE

1

Lai konfigurētu recONE, lejupielādējiet speciālo lietotni Road-Eyes, kas pieejama App Store vai
Google Play Store.

[iOS sistēmas prasības]

iOS 8.0 un jaunākas versijas: iPhone 4s līdz iPhone 7 un jaunāks, iPad (3.-5. paaudze), iPad Pro,
iPad Mini, iPod touch (5. paaudze).

[Android sistēmas prasības]

Izvēlieties Android 4.0 (minimums) ierīces.

RECONE SAVIENOŠANA AR VIEDTĀLRUNI

2

[iOS lietotāji]

• Izveidojiet kontu lietotnē Road-Eyes.

• Nospiediet cilni “Kamera”, izvēlieties recONE un izpildiet konfigurēšanas norādījumus.

• Savā iOS ierīcē izvēlieties “Iestatījumi”, tad “Wi-Fi” un pēc tam pievienojiet “Road-Eyes recONE” tīklam.

• Ievadiet paroli “1234567890”.

• recONE tiks veiksmīgi savienots ar jūsu iOS ierīci.

[Android lietotāji]

• Izveidojiet kontu lietotnē Road-Eyes.

• Nospiediet cilni “Kamera”, izvēlieties recONE un izpildiet konfigurēšanas norādījumus.

• Izvēlieties “Road-Eyes recONE ” WiFi tīklu un ievadiet paroli “1234567890”.

• recONE tiks veiksmīgi savienots ar viedtālruni.

KONFIGURĒŠANA PAR ATPAKAĻSKATA KAMERU

3

Lai savstarpēji savienotu recONE ar oriģinālajiem Road-Eyes iestatījumiem, atveriet Road-Eyes lie­totni, sapārojiet recONE ar viedtālruni, tad atveriet kameras izvēlni “Papildu iestatījumi” un iespējojiet
savstarpējās savienošanas funkciju, vienlaikus 5 reizes pēc kārtas nospiežot tālvadības pogu recSNAP.

(*: iespējams tikai noteiktām kamerām)

4

5

recONE automātiski un nepārtraukti ieraksta visus jūsu braucienus. Vienkārši iedarbiniet savu
automašīnu un palaidiet recONE. Ieraksti tiek cikliski saglabāti microSD kartē. Kad karte ir pilna,
vecie ierakstītie braucieni tiek automātiski aizstāti ar jaunākiem braucieniem. Trieciena vai avārijas
bremzēšanas gadījumā kamera automātiski ierakstīs un saglabās iepriekšējās un nākamās 5 sekundes
aizsargātā failā microSD kartē.

AUTOMĀTISKA UN NEPĀRTRAUKTA IERAKSTĪŠANA

Piestiprinātu pie aizmugurējā vējstikla, recONE var izmantot kā atpakaļskata kameru, ja vēlaties
paplašināt oriģinālo RoadEyes konfigurāciju*.

Reāllaika skats ļauj jums skatīt abu kameru plūsmas vienā ekrānā, izmantojot lietotni Road-Eyes.
Ar vienu pieskārienu viegli pārslēdzieties no vienas kameras uz otru.

(*: iespējams tikai noteiktām kamerām)

ATPAKAĻSKATS

ATTĒLS ATTĒLĀ

recONE piedāvā papildu iespējas, ja tā ir savienota ar citu RoadEyes kameru*.

PAPILDU IESPĒJAS

Varat dalīties ar saviem attēliem un video ar Road-Eyes kopienu, kā arī savos mīļākajos sociālajos tīklos,
vienkārši nospiediet kopīgošanas ikonu lietotnes izvēlņu joslā. Attēlus un video, kuri ir saglabāti un
lejupielādēti, var atrast cilnē “Albumi” lietotnē Road-Eyes.

DALIETIES AR SAVU BRAUKŠANAS STĀSTU SOCIĀLAJOS TĪKLOS

+

Reāllaika straumēšana: Lietotnes cilnē “Kamera” noklikšķiniet uz “Reāllaika skats”, lai skatītos
recONE video reāllaikā.

Video atskaņošana: Lietotnes cilnē “Kamera” noklikšķiniet uz “Atskaņošana” un virziet kursoru uz leju,
lai apskatītu ierakstus, kārtotus hronoloģiskā secībā.

Videoklipu lejupielāde: Režīmā “Atskaņošana” noklikšķiniet uz ikonas , kas atrodas ekrāna labajā
pusē, un izvēlieties daļu, kuru vēlaties lejupielādēt, izmantojot 2 kursorus. Pēc tam, kad tas ir izdarīts,
noklikšķiniet uz pogas , un video būs atrodams lietotnes Road-Eyes cilnē “Albumi”.

REĀLLAIKA STRAUMĒŠANA, ATSKAŅOŠANA UN LEJUPIELĀDE

Kameras iestatījumus , piemēram, attēlu un video izšķirtspēju, ūdenszīmju rediģēšanu, laika un datuma
formātus, var pielāgot cilnē “Papildu iestatījumi” lietotnē Road-Eyes.

KAMERAS IESTATĪJUMI

Īpašības

Te h ni s k ās specifikācijas

G-sensors

Objektīvs

Audio

Statusa indikators

Savienojamība

Atmiņas kartes formāts

Video ierakstīšana

Video izšķirtspējas

Fotouzņēmumu izšķirtspēja

Ierakstīšanas ietilpība

PAR ŠO ROKASGRĀMATU

recONE īpašības un šīs īsās darba uzsākšanas rokasgrāmatas saturs var mainīties.
Lai saņemtu jaunākos norādījumus par šī izstrādājuma izmantošanu, lūdzu, skatiet tiešsaistes
lietotāja rokasgrāmatu, kas pieejama www.road-eyes.com.

ATBALSTS

Ja jums ir kādi jautājumi par šo izstrādājumu vai nepieciešama palīdzība, lūdzu, apmeklējiet vietni

www.road-eyes.com vai rakstiet mums e-pasta vēstuli uz [email protected].

3 asu gravitācijas paātrinājuma sensors, trieciena detektors

Fokusa proporcijas: 150°, f/2.0

Mikrofons

LED

WiFi

10. klases microSD karte līdz 128GB

H.264 kompresija

1080P (1920x1080), 30 kadri/s; 720P (1080x720), 30kadri/s

2MP

8GB: 120 min Full HD - 16GB: 240 min Full HD
32GB: 480 min Full HD - 64 GB: 960 min Full HD

6

RASK VEILEDNING

2

2

2

Mikro-USB-port
Mikrofon

1

recONE - USB-strømkabel - Bil strøm-adapter med 1 USB-port

Festeanordning - hurtigveiledning

4

3

LED-indikator
Spor for mikroSD-kort

4
3
1

Oversikt

I esken

3

• Monter recONE på bilens frontrute, bak speilet.

• Koble USB-strømkabelen til mikro-USB-porten på recONE, skjul forsiktig

kabelen opp til sigarettenneren og koble den til strøm-adapteren.
Start kjøretøyet, og recONE slår seg på og starter opptaket.

• recONE må ha et mikro-SD-kort for å spille inn videoer og ta bilder

(mikro-SD-kort medfølger ikke)

• recONE støtter mikro-SD-kort i klasse 10, opptil 128 GB

• recONE kan slås på og lades ved bruk av strøm fra kjøretøyet

• Ikke sett inn eller ta ut mikro-SD-kortet mens recONE er aktivert

• USB-kabelen skal bare plugges inn i sigarettenner-adapteren

VIKTIG

Installering

Komme i gang

MOBILAPP

1

Når du skal sette opp recONE, må du laste ned den dedikerte appen Road-Eyes fra App Store eller
Google Play Store.

[Krav til iOS-system]

iOS 8.0 eller høyere versjoner: iPhone 4s opptil iPhone 7 og nyere, iPad (3.-5. generasjon), iPad Pro,
iPad Mini, iPod touch (5. generasjon).

[Krav til Android-system]

Velg enheter med Android 4.0 (minst).

KOBLE RECONE TIL SMARTTELEFONEN

2

[iOS-brukere]

• Opprett en konto i Road-Eyes-appen.

• Trykk på fanen «Camera» (Kamera), velg recONE og følg instruksjonene for oppsettet.

• Gå til «Settings» (Innstillinger) på iOS-enheten, velg «Wi-Fi» og koble deretter til «Road-Eyes_recONE»-

nettverket.

• Skriv inn passordet «1234567890».

• recONE kobles til iOS-enheten.

[Android-brukere]

• Opprett en konto i Road-Eyes-appen.

• Trykk på fanen «Camera» (Kamera), velg recONE og følg instruksjonene for oppsettet.

• Velg «Road-Eyes_recONE » Wi-Fi-nettverket og skriv inn passordet «1234567890».

• recONE kobles til smarttelefonen.

KONFIGURER SOM RYGGEKAMERA

3

For å koble recONE til ditt originale Road-Eyes-oppsett åpner du Road-Eyes-appen, par recONE til din
smarttelefon, deretter går du til kamerainnstillingsmenyen og aktiverer tilkoblingsfunksjonen mens du
trykker 5 ganger på recSNAP fjernkontrollknappen.

(* fungerer kun med utvalgte kameraer)

4

5

Kjøreturene dine tas opp automatisk og kontinuerlig av recONE. Du trenger bare å starte kjøretøyet for
å slå på og starte recONE. Opptak lagres i en sløyfe på mikro-SD-kortet . Når kortet er fullt, erstattes
de eldste kjøreopptakene av den siste kjøreturen. Hvis det inntreer et krasj eller en nød-oppbrem-
sing, registrerer og lagrer kameraet automatisk de forrige og de neste 5 sekundene på en sikker fil
på mikroSD-kortet.

AUTOMATISK OG KONTINUERLIG OPPTAK

Når det brukes til å utvide ditt originale RoadEyes-oppsett*, kan recONE fungere som et ryggeka-
mera når det er montert på bakruten.

Direktevisning-modus gir deg muligheten til å se begge kamerabildene på en skjerm i
Road-Eyes-appen. Glatt overgang fra ett kamera til det andre med et enkelt tapp.

(* fungerer kun med utvalgte kameraer)

UTSYN BAKOVER

BILDE I BILDE

recONE tilbyr ekstra funksjoner når den er tilkoblet et annet RoadEyes-kamera*.

EKSTRA FUNKSJONER

Du kan dele bildene og videoene med Road-Eyes-fellesskapet og ønsket sosialt media ved å trykke
på deleikonet på appens menylinje. Lagrede og nedlastede bilder og videoer finner du under fanen
«Albums» (Albumer) i Road-Eyes-appen.

DEL KJØREVIDEOEN DIN PÅ SOSIALE MEDIER

+

Sanntidsstrømming: Klikk på «Live view» (Sanntidsvisning) under fanen «Camera» (Kamera) i appen for
å se videoen på recONE i sanntid.

Avspilling av video: Klikk på «Playback» (Avspilling) under fanen «Camera» (Kamera) i appen, og flytt
markøren ned for å se opptakene sortert i kronologisk rekkefølge.

Laste ned videoklipp : I modusen « Playback» (Avspilling) klikker du på ikonet på høyre side av skjermen
ved hjelp av de to markørene, og velger den delen du vil laste ned. Deretter klikker du på knappen og
finner videoen i fanen «Albums» (Albumer) i Road-Eyes-appen.

SANNTIDSSTRØMMING, AVSPILLING OG NEDLASTING

Du kan justere kamerainnstillingene, som bilde- og videooppløsning, vannmerkeredigering, dato- og
tidsformater under fanen «Advanced settings» (Avanserte innstillinger) i Road-Eyes-appen.

KAMERAINNSTILLINGER

Funksjoner

Te k ni s k e s pe s i fi k a sj o n e r

G-sensor

Objektiv

Lyd

Statusindikator

Tilkoblinger

Minnekortformat

Videoopptak

Videooppløsninger

Bildeoppløsninger

Opptakskapasitet

OM DENNE HÅNDBOKEN

Funksjonene i recONE og innholdet i denne raske veiledningen kan endres.
For de nyeste instruksjonene for bruk av dette produktet, se elektronisk brukerhåndbok på

www.road-eyes.com.

STØTTE

Dersom du har noen spørsmål eller trenger assistanse vedrørende vårt produkt, kan du gå til

www.road-eyes.com eller send oss en e-post på [email protected].

3-aksers tyngdeakselerasjonsføler, støt-sensor

150°, f/2.0 åpning

Mikrofon

LED

Wi-Fi

mikro-SD-kort i klasse 10, opptil 128 GB

H.264-kompresjon

1080P (1920x1080) 30 fps, 720P (1080x720) 30fps

2MP

8 GB: 120 min i full HD – 16 GB: 240 min i full HD
32GB: 480 min i full HD – 64GB: 960 min i full HD

6

NOTE

Avant d’utiliser l’appareil, lisez attentivement les instructions suivantes:

• En cas d’échec de l’appairage, répétez les mêmes étapes.

• Ne pas démonter la caméra. RoadEyes n’est pas responsable de toutes dégradations ou de

blessures causées par le retrait de la batterie ou des autres composants de cet appareil.

• En cas de casse, ne pas essayer de réparer la caméra soi-même. Les réparations doivent être

eectuées par des spécialistes.

• Cet appareil n’est pas étanche, assurez-vous de le garder loin de toutes sources de chaleur ou

d’humidité. Ne pas utiliser à proximité des zones humides ou n’immerger pas dans un liquide.

• La température de fonctionnement pour cet appareil est de : - 20°C à + 60°C

• Des tâches sur l’objectif peuvent réduire la qualité de l’image. Nous vous conseillons d’utiliser un

tissu doux pour nettoyer l’objectif. Ne pas utiliser d’essuie-tout.

• Utilisez uniquement le câble USB fourni pour alimenter l’appareil

RoadEyes décline toute responsabilité causée par la mauvaise utilisation de cet appareil

i

SAFETY INSTRUCTIONS

Before using the device, read these instructions carefully:

• If pairing fails, ensure to repeat the same steps.

• Do not disassemble the device on your own, RoadEyes is not responsible for any damage or

personal injury caused by the removal of the battery or any other component of the device.

• In case of breakage, do not att empt to repair the camera by y ourself. Repairs s hould b e

perform ed by specialists.

• This device is not waterproof, ensure to keep it away from all sources of heat or humidity. Do not

use near wet areas or immerse in liquid.

• The recommended operating temperature for the device is as follows: - 20°C to + 60°C with

temperature protection module

• Stains on the lens may reduce the quality of the image. We recommend use a soft cloth to clean

the lens but do not use napkins.

• Use only the provided USB cable to power the device.

RoadEyes is not responsible for any damage caused by improper use of the device.

i

55

AVIS RÉGLEMENTAIRES

Union Européenne

Déclaration de conformité à l’égard de la directive 2004/108/EC.
RoadEyes SAS déclare que cet appareil est conforme aux exigences essentielles et aux disposi­tions pertinents de la directive 2004/108/EC. La déclaration de conformité complète est disponible
sur demande auprès de notre service client: [email protected]

REGULATORY NOTICES

European Union CE Directive

Declaration of conformity with regard to the EU Directive 2004/108/EC
RoadEyes SAS hereby declares that this device is in compliance with the essential requirements
and other relevant provisions of the EU Directive 2004/108/EC. The complete declaration of confor­mity is available on request via our customer service at [email protected]

CE/R&TTE Standard:
EN301489-1
EN301489-3
EN301489-17
EN300440
EN300328
EN62311
EN60950-1

INDUSTRY CANADA (IC) STATEMENT

This device complies with Industry Canada licence exempt RSS standard(s). Operation is subject
to the following two conditions: (1) this device may not cause interference, and (2) this device must
accept any interference, including interference that may cause undesired operation of the device.
Canada
IC Standard:

RSS-247
ICES-003

Cet appareil est conforme à la norme CNR d’Industrie Canada applicable aux appareils radio
exempts de licence. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne
doit pas provoquer d’interférences et (2) l’utilisateur de cet appareil doit accepter toute interfé­rence, y compris les interférences qui peuvent causer un fonctionnement indésirable du dispositif.

International warranty: 1 year
Garantie internationale: 1 an

© 2016 RoadEyes SAS, all rights reserved
RoadEyes SAS, 168 avenue Charles de Gaulle, 92200 Neuilly s/Seine, France
All brands or product names are or may be trademarks of their respective owners.
Pictures and specifications are not contractual.
Made in China.

IC: 21241-RECONE1

56

USA
FCC STATEMENT

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful interference, and (2) This device must accept any
interference received, including interference that may cause undesired operation.

CAUTION

Changes and modifications not expressly approved by the party responsible for compliance could
void the user’s authority to operate the equipment

FCC NOTICE

This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no guarantee that inter­ference will not occur in a particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the equipment o and on, the
user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit dierent from that to which the receiver is

connected.

• Consult the dealer or an experienced radio/TV technician for help.

FCC Part 15.247
FCC Part 15B

FCC ID: 2ADYT-RECONE1

DISPOSAL AND RECYCLING INFORMATION STATEMENT

After the implementation of the European Directive 2002/96/EU in the national legal system, the
following applies: Electrical and electronic devices may not be disposed of with domestic waste.
Consumers are obliged by law to return electrical and electronic devices at the end of their service
lives to the public collecting points set up for this purpose or point of sale. Details to this are defined
by the national law of the respective country. This symbol on the product is subject to these regula­tions. By recycling, reusing the materials or other forms of utilizing old devices, you are making an
important contribution to protecting our environment.

© 2016 RoadEyes SAS, tous droits réservés.
RoadEyes SAS, 168 avenue Charles de Gaulle, 92200 Neuilly s/Seine, France
Les marques citées sont des marques déposées par leur fabricant respectif.
Photos et caractéristiques non contractuelles.
Fabriqué en Chine.

57

LÜHIJUHEND

2

2

2

Mikro-USB-port
Mikrofon

1

recONE – USB-toitekaabel – 1 USB-pordiga auto toiteadapter

kleepkinniti – lühijuhend

4

3

LED-märgutuli
microSD-kaart

4
3
1

Ülevaade

Mis on karbis

3

• Paigaldage recONE auto esiklaasi külge peegli taha.

• Ühendage USB-toitekaabel recONE-i mikro-USB-pordiga, vedage kaabel

seda hoolikalt peites sigaretisüütlini ja ühendage toiteadapteriga.
Käivitage auto; recONE lülitub sisse ja hakkab salvestama.

• recONE-il vajab video te salvestamiseks ja pildistamiseks microSD-kaarti

(microSD-kaart ei kuulu komplekti).

• recONE toetab kuni 128 GB mahuga 10. kiirusklassi microSD-kaarte.

• recONE lülitub sisse sõiduki toidet kasutades.

• Ärge sisestage ega eemaldage microSD-kaarti, kui recONE töötab.

• Ühendage USB-kaabel vaid sigaretisüütli adapteriga.

OLULINE

Paigaldamine

Alustamine

MOBIILIRAKENDUS

1

recONE-i seadistamiseks laadige alla sihtotstarbeline rakendusRoad-Eyes, mille leiate App Store’ist või
Google Play poest.

[iOS-i süsteeminõuded]

iOS 8.0 ja uuemad versioonid: iPhone 4s kuni iPhone 7 ja uuemad, iPad (3.–5. põlvkond), iPad Pro,
iPad Mini, iPod touch (5. põlvkond)

[Androidi süsteeminõuded]

Valitud Android 4.0 (miinimum) seadmed

RECONE-I ÜHENDAMINE NUTITELEFONIGA

2

[iOS-i kasutajad]

• Looge konto rakendusesRoad-Eyes.

• Vajutage kaarti Camera (Kaamera), valige recONE ja järgige häälestusjuhiseid.

• Minge oma iOS-seadmes asukohta Settings (Sätted), valige Wi-Fi ja looge ühendus võrguga

Road-Eyes_recONE.

• Sisestage parool 1234567890.

• recONE ühendatakse teie iOS-seadmega.

[Androidi kasutajad]

• Looge konto rakenduses Road-Eyes.

• Vajutage kaarti Camera (Kaamera), valige recONE ja järgige häälestusjuhiseid.

• Valige Wi-Fi-võrk Road-Eyes_recONE ja sisestage parool 1234567890.

• recONE ühendatakse teie nutitelefoniga.

TAHAVAATEKAAMERANA KONFIGUREERIMINE

3

recONE-i ühendamiseks algse Road-Eyesi häälestusega avage rakendus Road-Eyes, siduge recONE
oma nutitelefoniga, seejärel minge kaamera täpsemate sätete menüüsse ja aktiveerige omavahel
ühendamise funktsioon, vajutades samal ajal viis korda järjest kaugnuppu recSNAP.

(*Töötab vaid valitud kaameratega.)

4

5

recONE salvestab automaatselt ja püsivalt kõiki teie sõite. Lihtsalt käivitage sõiduk, et recONE sisse
lülitada ja käivitada. Videod salvestatakse microSD-kaardile ringjas järjestuses. Kui kaart saab täis, asen-
datakse kõige vanemad salvestatud sõidud automaatselt kõige uuemate sõitudega. Kokkupõrke või
järsu pidurduse korral jäädvustab ja salvestab kaamera eelnevad ja järgnevad viis sekundit automaat-
selt microSD-kaardile kaitstud faili.

AUTOMAATNE JA PIDEV SALVESTUS

Kui laiendate oma algset Road-Eyesi komplekti*, saate recONE-i kasutada tagaklaasile paigaldatud
tahavaatekaamerana.

Otseülekande režiim võimaldab vaadata mõlema kaamera voogu ühel kuval
rakenduses Road-Eyes. Vahetage kaameravaateid mugavalt ühe puutega.

(*Töötab vaid valitud kaameratega.)

TAHAVAADE

PILT PILDIS

recONE pakub teise Road-Eyesi kaameraga ühendatult lisafunktsioone*

LISAFUNKTSIOONID

Saate oma pilte ja videoid jagada nii Road-Eyesi kogukonnaga kui ka oma lemmiksuhtlusvõrkudes, kui
vajutate rakenduse menüüribal ikooni . Salvestatud ja allalaaditud pildid ja videod leiate rakenduse

Road-Eyes kaardilt Albums (Albumid).

SÕIDUJUHTUMITE JAGAMINE SUHTLUSVÕRKUDES

+

Otseülekanne. Klõpsake rakenduse kaardil Camera (Kaamera) suvandit Live view (Otseülekanne), et
vaadata recONE-i videopilti reaalajas.

Video taasesitus. Klõpsake rakenduse kaardil Camera (Kaamera) suvandit Playback (Taasesitus) ja lii-
kuge kursoriga alla, et vaadata videomaterjali kronoloogiliselt sordituna.

Videoklippide allalaadimine. Klõps ake r ežiim is Playback (Taasesitus) kuva paremal pool olevat ikooni ja
valige allalaaditav osa kaht kursorit kasutades. Pärast seda klõpsake nuppu ja leidke oma video raken-
duse Road-Eyes kaardilt Albums (Albumid).

OTSEÜLEKANNE, TAASESITUS JA ALLALAADIMINE

Kaamerasätteid, nagu pildi ja video eraldusvõime, vesimärkide redigeerimine ning kellaaja ja kuupäeva
vormingud, saate muuta rakenduse Road-Eyes kaardil Advanced (Täpsem).

KAAMERASÄTTED

Omadused

Tehnilised andmed

Kiirendusandur

Objektiiv

Heli

Oleku märgutuli

Ühenduvus

Mälukaardi vorming

Videosalvestus

Video eraldusvõime

Foto eraldusvõime

Salvestusmaht

TEAVE JUHENDI KOHTA

recONE-i omadused ja lühijuhendi sisu võivad muutuda. Toote uusimaid kasutusjuhiseid vaadake
veebipõhisest kasutusjuhendist, mis on saadaval veebisaidil www.road-eyes.com

TUGI

Kui teil on meie toote kohta küsimusi või vajate abi, külastage veebisaiti www.road-eyes.com või
kirjutage meile aadressil [email protected]

3-teljeline raskuskiirendusandur, löögiandur

150°, ava f/2.0

Mikrofon

LED

Wi-Fi

Kuni 128 GB mahuga 10. kiirusklassi microSD-kaart

H.264-tihendus

1080P (1920 x 1080 px) 30 kaadrit sekundis,
720P (1080 x 720 px) 30 kaadrit sekundis

2 Mpx

8 GB: 120 min Full HD; 16 GB: 240 min Full HD;
32 GB: 480 min Full HD; 64 GB: 960 min Full HD

6

SPARČIOSIOS

PALEISTIES GIDAS

2

2

2

„Micro USB“ prievadas
Mikrofonas

1

„recONE“ – USB maitinimo kabelis – automobilinis maitinimo adapteris su 1 USB

prievadu prilipdomas laikiklis – greitosios paleisties gidas

4

3

LED indikatorius
„MicroSD“ kortelės lizdas

4
3
1

Apžvalga

Dėžutėje

3

• Pritvirtinkite „recONE“ prie automobilio priekinio stiklo, už veidrodėlio

• Prijunkite USB maitinimo kabelį prie įrenginio „recONE“ „Micro USB“ prievado,

atidžiai paslėpkite kabelį iki cigarečių uždegiklio ir prijunkite prie maitinimo adapterio.

Paleidus transporto priemonės variklį, „recONE“ įsijungs ir pradės įrašyti.

• Įrenginiui „recONE“ reikia „microSD“ kortelės, kad galėtų įrašyti vaizdo įrašus ir fotografuoti

(„microSD“ kortelė nepridėta)

• Įrenginys „recONE“ veikia su 10 klasės „microSD“ kortelėmis iki 128 GB

• Įrenginys „recONE“ įrenginys gali įsijungti naudodamas transporto priemonės energiją

• Neįdėkite ir neišimkite „microSD“ kortelės, kol įrenginys „recONE“ yra aktyvus

• USB kabelį junkite tik prie cigarečių uždegiklio adapterio

SVARBU

Montavimas

Pradžia

MOBILIOJI PROGRAMĖLĖ

1

Norėdami nustatyti įrenginį „recONE“, atsisiųskite tam skirtą programėlę Road-Eyes, kurią rasite
parduotuvėje „App Store“ arba „Google Play“.

[Reikalavimai sistemai „iOS“]

„iOS 8.0“ ir naujesnės versijos: nuo „iPhone 4“ iki „iPhone 7“ ir naujesni, „iPad“ (3–5 (-osios) kartos),
„iPad Pro“, „iPad Mini“, „iPod touch“ (5 (-osios) kartos).

[Reikalavimai sistemai „Android“]

Rinkitės „Android 4.0“ (ne senesnius) įrenginius.

PRIJUNKITE ĮRENGINĮ „RECONE“ PRIE SAVO IŠMANIOJO TELEFONO

2

[„iOS“ naudotojams]

• Susikurkite paskyrą programėlėje Road-Eyes.

• Paspauskite skirtuką Kamera, pasirinkite „recONE“ ir vadovaukitės nustatymo instrukcijomis.

• Eikite į Nustatymai „iOS“ įrenginyje, pasirinkite Wi-Fi ir tada prisijunkite prie Road-Eyes_recONE tinklo.

• Įveskite slaptažodį 1234567890.

• Įrenginys „recONE“ bus sėkmingai prijungtas prie jūsų „iOS“ įrenginio.

[„Android“ naudotojams]

• Susikurkite paskyrą programėlėje Road-Eyes.

• Paspauskite skirtuką Kamera, pasirinkite „recONE“ ir vadovaukitės nustatymo instrukcijomis.

• Pasirinkite Road-Eyes_recONE „Wi-Fi“ tinklą ir įveskite slaptažodį 1234567890.

• Įrenginys „recONE“ bus sėkmingai prijungtas prie jūsų išmaniojo telefono.

KONFIGŪRAVIMAS KAIP GALINĖS KAMEROS

3

Kad galėtumėte sujungti „recONE“ su originalia „Road-Eyes“ sąranka, atidarykite programėlę „Road­Eyes“, susiekite „recONE“ su savo išmaniuoju telefonu, tada eikite į kameros išplėstinių nustatymų
meniu ir įjunkite tarpusavio sujungimo funkciją, 5 kartus iš eilės paspausdami „recSNAP“ nuotolinio
pultelio mygtuką.

(* veikia tik su kai kuriomis kameromis)

4

5

„recONE“ visas jūsų keliones, per kurias važiuojate, filmuoja automatiškai ir nepertraukiamai.
Paprasčiausiai paleiskite transporto priemonės variklį, kad įrenginiui „recONE“ būtų tiekiama energija
ir jis įsijungtų. „microSD“ kortelėje įrašai saugomi ciklu. Kai kortelė prisipildo, senos įrašytos kelionės
automatiškai pakeičiamos naujausia kelione. Jei pajuntamas smūgis arba stabdoma avariniu atveju,
kamera automatiškai įrašo ir išsaugo „microSD“ kortelės apsaugotame faile 5 sekundes prieš įvykį ir
po įvykio.

AUTOMATINIS IR NEPERTRAUKIAMAS ĮRAŠYMAS

Kai įrenginys „recONE“ naudojamas papildyti pirminę „RoadEyes“ konfigūraciją*, jį galima naudoti
kaip galinio vaizdo kamerą, kuri tvirtinama prie galinio stiklo.

Tiesioginės peržiūros režimas suteikia galimybę matyti abiejų kamerų transliacijas viename
programėlės „Road-Eyes“ ekrane. Sklandžiai vienu bakstelėjimu perjunkite iš vienos kameros į kitą.

(* veikia tik su kai kuriomis kameromis)

VAIZDAS IŠ GALO

VAIZDAS VAIZDE

Įrenginys „recONE“ turi papildomų funkcijų, jei jis prijungiamas prie kitos „RoadEyes“ kameros*.

PAPILDOMOS FUNKCIJOS

Galite pasidalinti savo nuotraukomis ir vaizdo įrašais su „Road-Eyes“ bendruomene, taip pat savo
mėgstamuose socialiniuose tinkluose, paprasčiausiai paspausdami bendrinimo piktogramą programėlės
meniu juostoje. Paveikslėlius ir vaizdo įrašus, kuriuos atsisiuntėte ir išsaugojote, galite rasti skirtuke Albu-

mai, esančiame programėlėje Road-E yes.

PASIDALINKITE SAVO VAIRAVIMO ISTORIJOMIS SOCIALINIUOSE TINKLUOSE

+

Tiesioginis srautinis perdavimas. Programėlės skirtuke Kamera spragtelėkite Tiesioginis vaizdas
norėdami realiu laiku žiūrėti „recONE“ vaizdą.

Vaizdo įrašo atkūrimas. Programėlės skirtuke Kamera spragtelėkite Atkūrimas ir patraukite žymeklį
žemyn norėdami peržiūrėti chronologiškai išdėstytus įrašus.

Vaizdo įrašų atsisiuntimas. RežimeAtkūrimas spragtelėkite piktogramą ekrano dešinėje ir pasirinkite
dalį, kurią pageidaujate atsisiųsti, naudodamiesi 2 žymekliais. Kai tai bus atlikta, spragtelėkite mygtuką
ir susiraskite vaizdo įrašą skirtuke Albumai, kuris yra programėlėje „Road-Eyes“.

TIESIOGINIS SRAUTINIS PERDAVIMAS, ATKŪRIMAS IR ATSISIUNTIMAS

Kameros nustatymus, pvz., nuotraukų ir vaizdo įrašo skyrą, vandens ženklą, laiko ir datos formatą, galite
keisti skirtuke Išplėstiniai nustatymai, esančiame programėlėje Road-Eyes .

KAMEROS NUSTATYMAI

Savybės

Techninės specifikacijos

Gravitacijos jutiklis

Objektyvas

Garsas

Būsenos indikatorius

Jungiamumas

Atminties kortelės formatas

Vaizdo įrašymas

Vaizdo skyra

Nuotraukų skyra

Įrašymo talpa

APIE ŠĮ VADOVĄ

„recONE“ funkcijos ir šio sparčiosios paleisties gido informacija gali keistis.
Kad turėtumėte naujausias instrukcijas, kaip naudotis šiuo prietaisu, žiūrėkite internetinį naudo­tojo vadovą, kurį rasite www.road-eyes.com

PAGALBA

Jei turite bet kokių klausimų ar jums reikia pagalbos dėl įrenginio, apsilankykite adresu

www.road-eyes.com arba parašykite el. laišką [email protected]

3 ašių gravitacijos pagreičio jutiklis, smūgio detektorius

150°, f/2,0 diafragma

Mikrofonas

LED

Wi-Fi

10 klasės „microSD“ kortelė iki 128 GB

H.264 glaudinimas

1080P (1920 x 1080) 30 kadr./s,
720P (1080 x 720) 30 kadr./s

2 MP

8 GB: 120 min. su „Full HD“ – 16 GB: 240 min. su „Full HD“
32 GB: 480 min. su „Full HD“ – 64 GB: 960 min. su „Full HD“

6

SCAN FOR

MORE LANGUAGES

OR VISIT

www.road-eyes.com/assets/user-guide-recONE.pdf

www.road-eyes.com

©2016 RoadEyes SAS. Tous droits réservés
