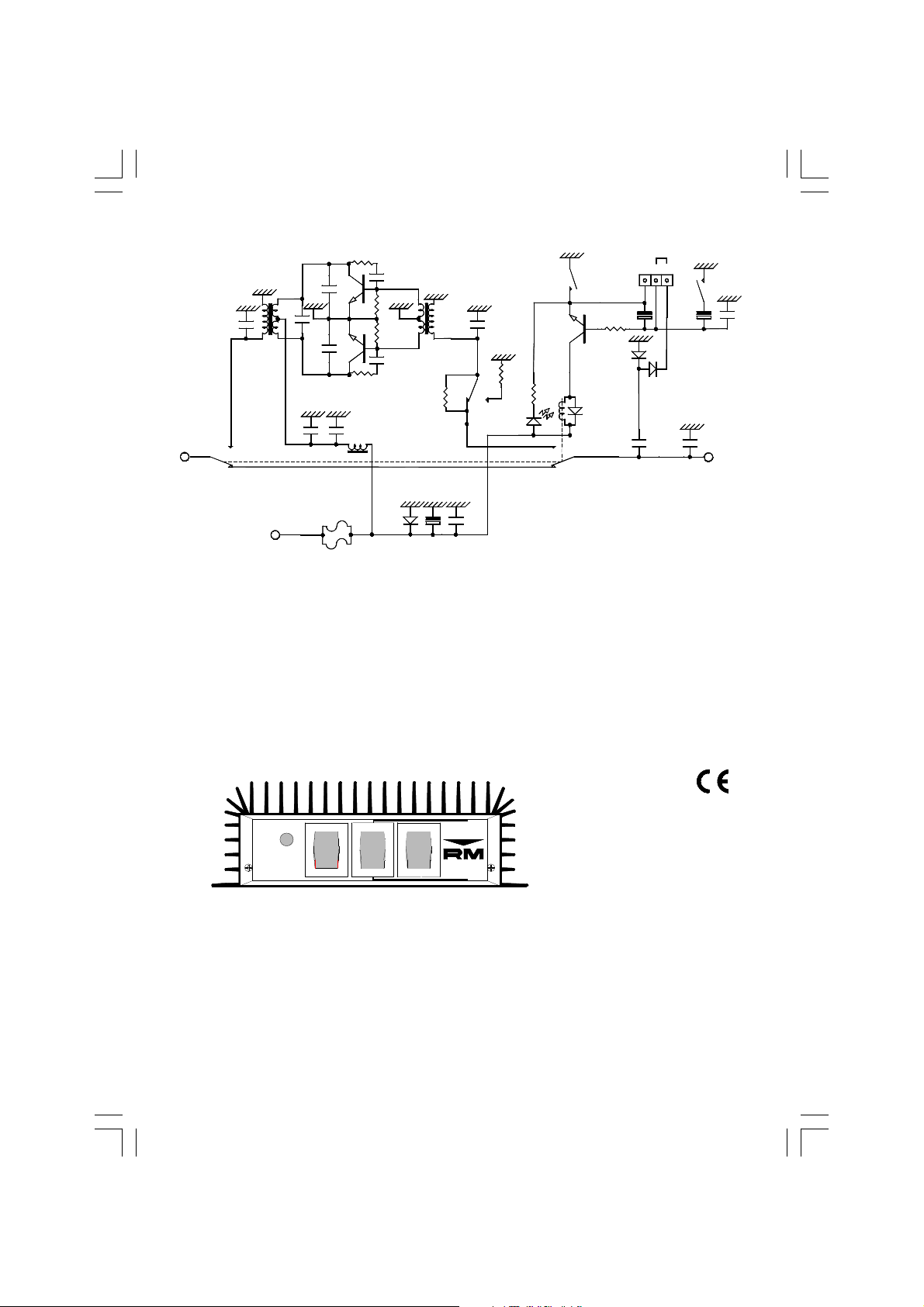

AMPLIFICATORE LINEARE A LARGA BANDA
C7
S1
3
2
1
S2
C10
C17
C21
Tr6
C20
R13
ANT
C23
L6
Fuse
Fuse
+ Vcc
C27
C26
D10
R11
R12
R10
C25
C24
Tr5
T1
C19
C22
C18
R9
T2
Rl2
R8
R14
S3
D11
D4
C11
D6
R2
Tr2
D3
RTX
C1
C8
BROAD BAND LINEAR AMPLIFIER
AMPLIFICATEUR LINEAIRE A LARGE BANDE
LINEARVERSTÄRKER
AMPLIFICADORES LINEAL A BANDA ANCHA
KL 300
F
KL 300
ON
HI
LO
SSB
AM
Interruttore ON OFF - ON OFF switch - Interrupteur ON OFF - Schalter ON-OFF EIN-
AUS - Interruptor ON OFF
Interruttore SSB-CW AM-FM - SSB-CW AM-FM switch - Interrupteur SSB-CW AM-FM
- Betriebsartenschalter SSB-CW AM-FM - Interruptor SSB-CW AM-FM
Deviatore selezione alta (HI) e bassa (LO) potenza - High (HI) and low (LO) power
selection deviator -
Led indicatore di accensione - Switching on led indicator - Led indicateur d'allumage -
Verstärker Schaltbar mit led Anzeige - Led indicador de encendido
Frequenza - Frequency - Fréquence - Frequenz - Frecuencia HF
Alimentazione - Supply - Alimentation - Versorgungsspannung - Alimentación 12 - 14 Vcc
Assorbimento - Input energy - Courant - Stromaufnahme - Consumo 14 - 20 A
Potenza d'ingresso - Input power - Puissance d'entrée - Eingangsleistung -
Potencia de entrada 1-5 W AM FM
2-10 W SSB CW
Potenza d'uscita - Output power - Puissance de sortie - Ausgangsleistung -
Potencia de salida 70 - 150 W AM FM
140 - 300 W SSB CW
ROS ingresso - Input SWR - TOS d'entrée -SWR betrieb bis -ROE de entrada 1.1 -
1.5
Funzionamento - Mode - Functionnement - Funktionen - Modos de emisión AM FM SSB CW
fusibile - Fuse - Fusible - Sicherung - Fusible 2 x 12 A
I
Commutazione elettronica .Protezione contro l'inversione di polarità.
Garanzia mesi 24 escluso transistors finali e parti estetiche.
ATTENZIONE !!!! L'apparato è conforme alle norme CE se usato in combinazione con il
filtro 27/586 collegato tra l'uscita a radiofrequenza dell'apparato e l'antenna.
G
Electronic switch.Inversion polarity protection.
24 months warranty except final transistors and estetical parts.
ATTENTION !!!! The item is in compliance with CE regulations if it is used
toghether with 27/586 filter connecting the radio frequency output of the unit an
the antenna.
F
Commutateur electronique
Protege contre l'inversion de courant.Tet appareil a 24 mois de garantie,
excepté les transistors finals et les parties esthétiques.
ATTENTION !!!! L'appareil est conforme à la norme CE si utilisé avec le filtre
27/586 uni entre la sortie en radio frequence de l'appareil et l'antenne.
D
Elektronischer Schalter. Polaritätenschutz
24 Monate Garantie ausgenommen Endstufentransistoren und Verschleissteile.
ACHTUNG !!!! Das Gerät entspricht den CE-Prüfnormen solange der Filter 27/
586 zwischen HF-Ausgang und Antenne eingeschleift ist.
E
Conmutación electrónica. Protección
contra la inversion de polaridad.
Garantia: 24 meses, transistores finals y
los embellecedores excluído.
ATENCION !!!! El apparato es conforme
a la norma CE si se utiliza juntamente con
el filtro 27/586 conectado entre la salida a
radiofrecuencia del aparado y la antena.

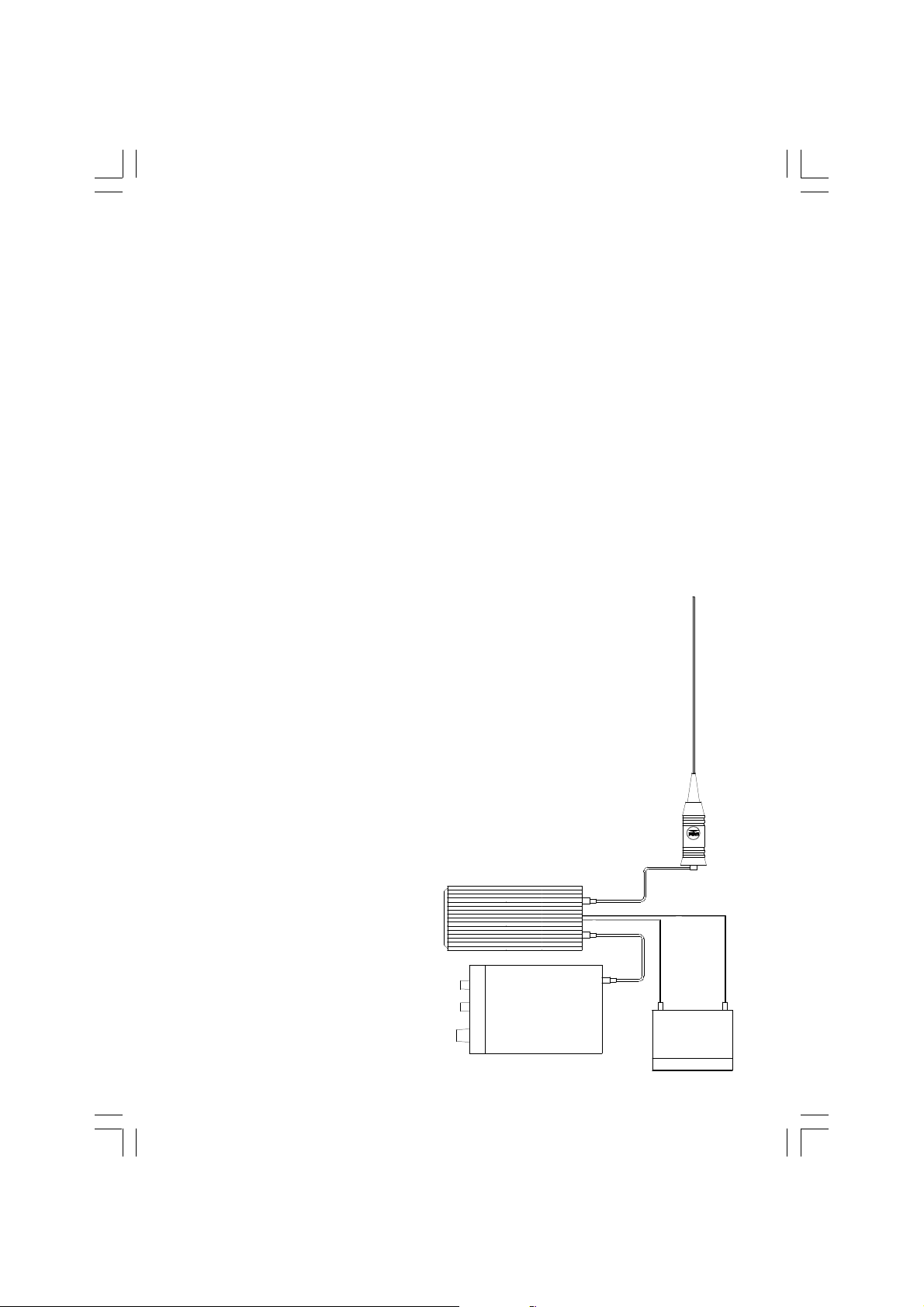

RTX max 5 W
Ant
Rtx
90 cm
RG58
Red - rosso
-
Batt 12 Vcc
Antenna
Black - nero
+
