TS 8
TS 8004.500
TS 8005.500
TS 8006.500
TS 8080.500
TS 8084.500
TS 8204.500
TS 8205.500
TS 8206.500
TS 8208.500
TS 8215.500
TS 8226.500
TS 8245.500
TS 8265.500
TS 8284.500
TS 8285.500
TS 8286.500
TS 8405.510
TS 8406.510
TS 8450.600
TS 8451.600
TS 8452.600
TS 8453.600
TS 8454.600
TS 8455.600
TS 8456.600
TS 8457.600
TS 8485.510
TS 8486.510
TS 8604.500
TS 8605.500
TS 8606.500
TS 8608.500
TS 8615.500
TS 8626.500
TS 8645.500
TS 8665.500
TS 8684.500
TS 8685.500
TS 8686.500
TS 8804.500
TS 8805.500
TS 8806.500
TS 8808.500
TS 8815.500
TS 8826.500
TS 8845.500
TS 8865.500
TS 8880.500
TS 8881.500
TS 8884.500
TS 8885.500
TS 8886.500
Montage- und Bedienungsanleitung
Assembly and operating instructions
Notice d’emploi et de montage
D
EN F
D
Lieferumfang und
technische Informationen 3/4
Hinweise zur Dokumentation
– CE-Kennzeichnung 5
– Aufbewahrung der Unterlagen 5
– Verwendete Symbole 5
Sicherheitshinweise 6
Montage und Aufstellung
– Anforderungen an den Aufstellort 7
– Hinweise zur Montage 7
– Hinweise zur Bedienung 7
Montage
– Tür demontieren 8
– Türanschlagwechsel 8/9
– Türrohrrahmen demontieren 10
– Rückwand demontieren 10
– Dachblech demontieren 11
– Montageplatte versetzen 12/13
– Bodenbleche montieren 14
– Wechsel des Verschluss-Einsatzes 15
– 180°-Scharniere montieren 16
– Innenausbau Schienensysteme 17
– Seitenwände montieren 18
– Montageplatten-Zwischenstück
montieren 19

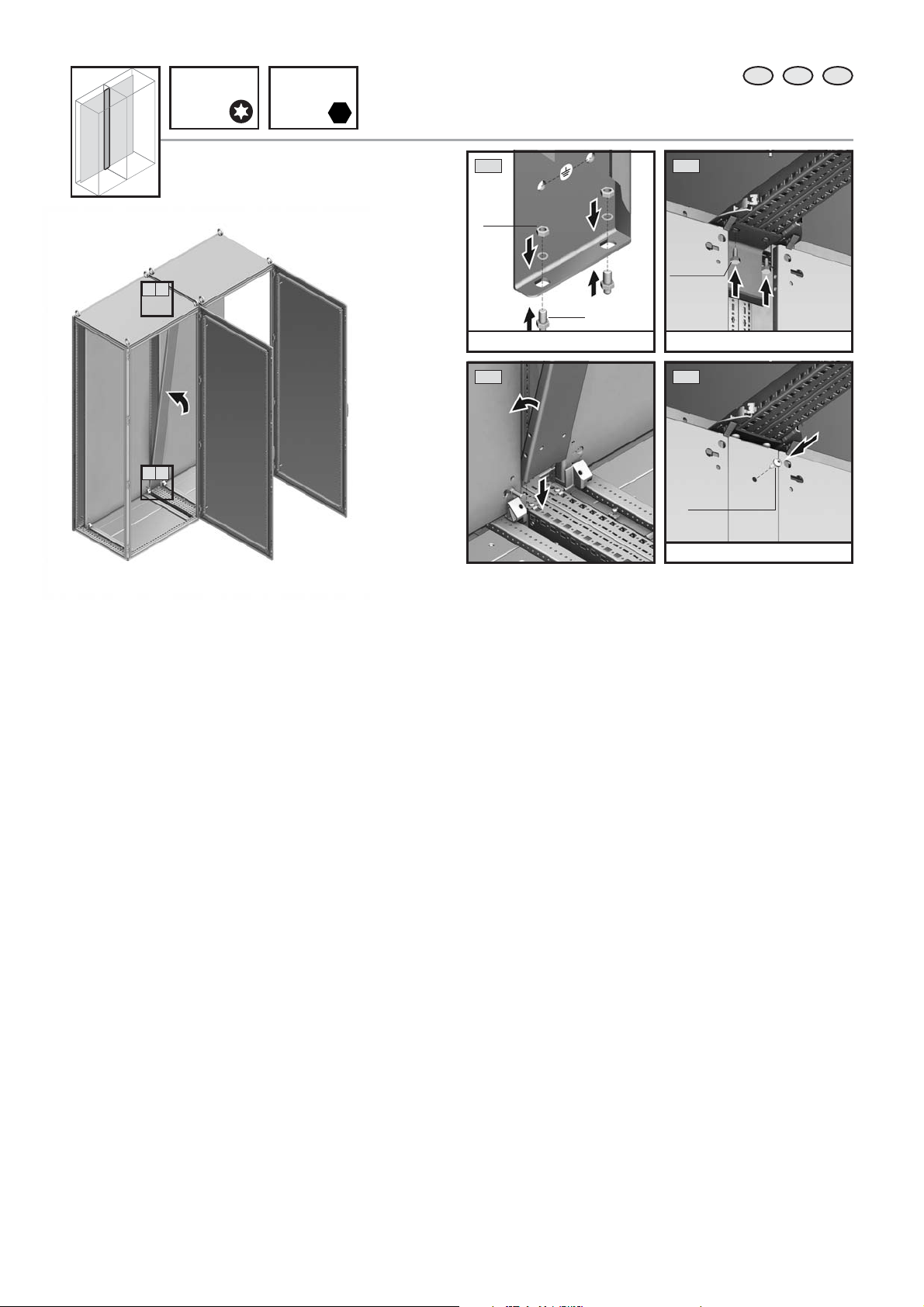

– Anreihung 20/21
Erdung und Potenzialausgleich 22

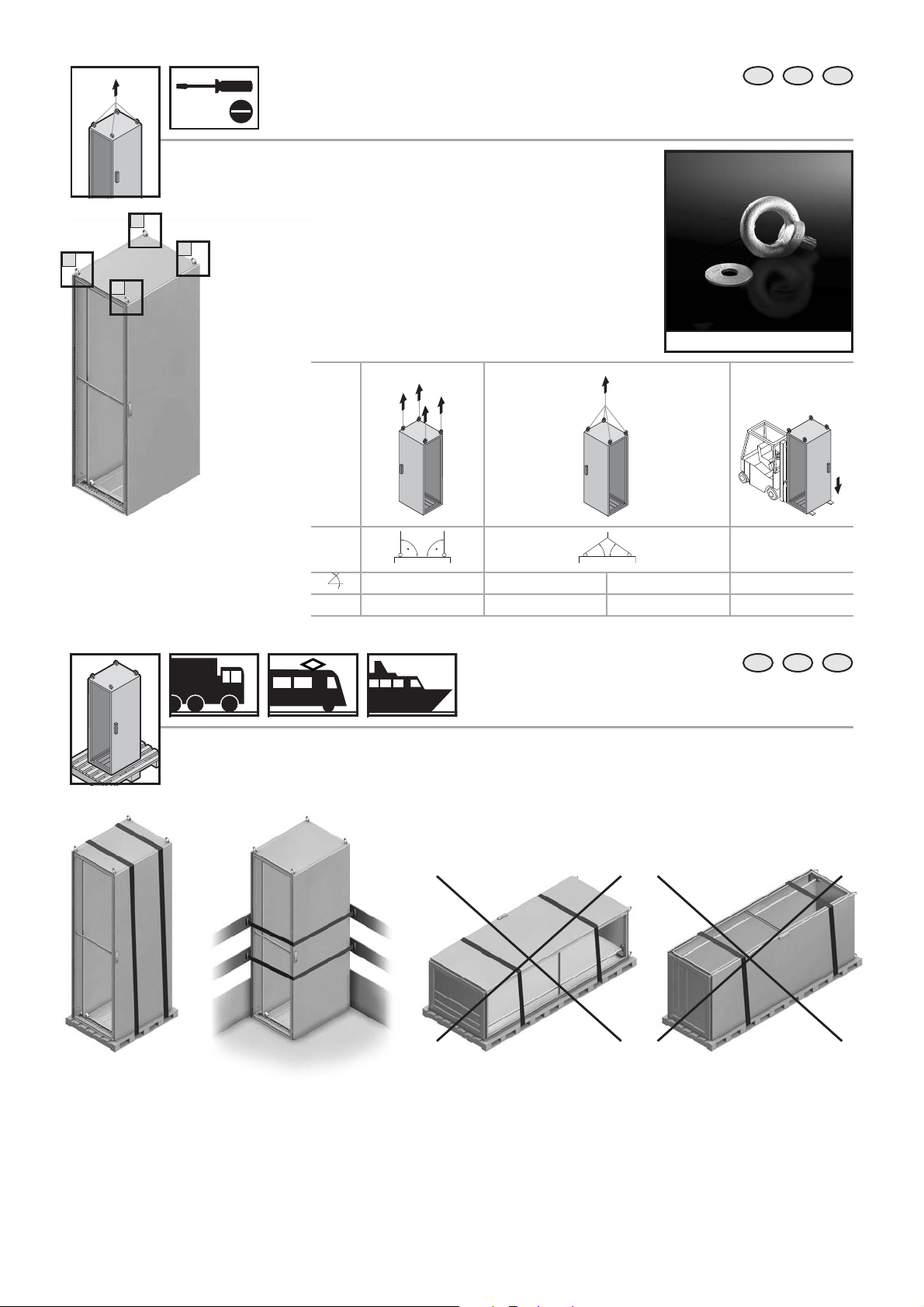

Transport 23
Aufstellung 24
Technische Daten 25
Hinweise zur Wartung 26
Garantie 27
Kundendienstadressen 27
EN
Scope of delivery and
technical information 3/4
Notes on documentation
– CE labelling 5
– Retention of documents 5
– Symbols used 5
Safety notes 6
Assembly and siting
– Installation requirements 7
– Notes on assembly 7
– Notes on operation 7
Assembly
– Removing the door 8
– Switching the door hinges 8/9
– Removing the tubular door frame 10
– Removing the rear panel 10
– Removing the roof plate 11
– Moving the mounting plate 12/13
– Fitting gland plates 14
– Changing the lock insert 15
– Fitting 180° hinges 16
– Installing mounting angle systems 17
– Fitting the side panels 18
– Fitting the mounting plate infi ll 19
– Baying 20/21
Earthing and potential equalisation 22
Transport 23
Siting 24
Technical data 25
Notes on maintenance 26
Warranty 27
Customer service addresses 27
F
Limites de fourniture et
informations techniques 3/4
Remarques relatives à la documentation
– Certifi cation CE 5
– Conservation des documents 5
– Symboles utilisés 5
Consignes de sécurité 6
Montage et implantation
– Exigences vis à vis du lieu
d’implantation 7
– Consignes de montage 7
– Consignes d’utilisation 7
Montage
– Démontage de la porte 8
– Inversion du sens d’ouverture 8/9
– Démontage du cadre
de porte tubulaire 10
– Démontage du panneau arrière 10
– Démontage du toit 11
– Déplacement de la plaque
de montage 12/13
– Montage des plaques passe-câbles 14
– Remplacement du dispositif
de verrouillage 15
– Montage des charnières à 180° 16
– Equipement intérieur des
rails de montage 17
– Montage des panneaux latéraux 18
– Montage des intercalaires
pour plaques de montage 19
– Juxtaposition 20/21
Mise à la terre et équipotentialité 22
Transport 23
Implantation 24
Caractéristiques techniques 25
Remarques relatives à l’entretien 26
Garantie 27
Adresses des services après-vente 27
3–7/25–27 8/9 10 10 11 12/13
F
14 22 23 23 24 24
2 Rittal Anreih-System TS 8 Montageanleitung
D
EN F
D
Der Anreih-Schrank TS 8 ist als Standschrank geeignet für die Aufnahme von
elektrischen, elektronischen, mechanischen
oder pneumatischen Betriebsmitteln und
Geräten im industriellen Innenbereich.
Durch die hohe Schutzart bis IP 55
(nach EN 60 529) ist der Schrank staubgeschützt und geschützt gegen Strahlwasser.
Lieferumfang und
technische Informationen
1 Anreih-Schrank TS 8 mit Tür(en),
Doppelbart-Verschluss-Einsatz
1 Rückwand
Mehrfach geteilte Bodenbleche
1 Montageplatte (im Schrank befestigt)
1 Dachblech
1 Zubehörbeutel (Inhalt siehe Seite 4)
4 Transportösen
Prüfen Sie den Lieferumfang auf Vollständigkeit.
EN
The TS 8 baying enclosure is a standard
enclosure suitable to accommodate electrical, electronic, mechanical and pneumatic
equipment and components for indoor
industrial applications. Thanks to the high
degree of protection of up to IP 55
(to EN 60 529), the enclosure is both
dust-proof and resistant to hose water.
Scope of delivery and
technical information
1 TS 8 baying enclosure with door(s),
double-bit lock insert
1 rear panel
Multi-part gland plates
1 mounting plate (fi tted in enclosure)
1 roof plate
1 accessory pack
(for contents see page 4)
4 eyebolts
Check the completeness of the delivery
upon receipt.
F
L’armoire juxtaposable TS 8 est utilisée
comme armoire industrielle pour l’installation
de matériel ou d’appareillages électriques,
électroniques, mécaniques ou pneumatiques en milieu industriel. Grâce à son
indice de protection élevé jusqu’à IP 55
(selon EN 60 529), l’armoire est protégée
contre les poussières et les projections
d’eau.
Limites de fourniture et
informations techniques
1 armoire juxtaposable TS 8 avec porte(s),
dispositif de verrouillage à panneton
double
1 panneau arrière
Plaques passe-câbles en plusieurs parties
1 plaque de montage (fi xée dans l’armoire)
1 toit en tôle
1 sachet d’accessoires
(contenu, voir page 4)
4 anneaux de transport
Vérifi er si la fourniture est complète.
EN
180°
15 16 17 18 19 20/21
FD
3Rittal Anreih-System TS 8 Montageanleitung
D
EN F
W
W 400 600 800 1000 800 1000 1200
Best.-Nr. TS
Model No. TS
Référence TS
Stahlblech
Sheet steel
Tôle d’acier
Best.-Nr. TS
Model No. TS
Référence TS
Material: 1.4301
Material: 1.4301
Matériau : 1.4301
8615.500
8645.500
8665.500
8485.510
8486.510
8405.510
8406.510
8684.500
8685.500
8686.500
8604.500
8605.500
8606.500
8608.500
8626.500
W 400 600 800 1000 800 1000 1200
–
8457.600
8452.600
8815.500
8845.500
8865.500
8884.500
8885.500
8886.500
8804.500
8805.500
8806.500
8808.500
8826.500
8454.600
8455.600
8450.600
IP 55 14
NEMA 12
IK 9
A 14.0001) N
B 5.0002) N
A
C
C
B
11111119
8 x 6 11 m 11 m 11 m 11 m 14 m 14 m 14 m 20
Ø 164444444
Ø 13444444414
Ø 75555101010
A 8,25555999
A 8,49999141414
W
8084.500
8880.500
8881.500
W
8080.500
8004.500
8005.500
8006.500
–––
W
8215.500
8245.500
8265.500
8284.500
8285.500
8286.500
8204.500
8205.500
8206.500
8208.500
8226.500
8456.600
8453.600
8451.600
900 N
14
14
22
22
A 8,1444455522
M8444455522
M8111111122
M8111111122
M8 x 20555599922
M8 x 30111111122
999914141422
1)
Max. Belastung inkl. Schrankgewicht
2)
Montageplatte in hinterster Stellung:
6000 N
1)
Max. load including enclosure weight
2)
Mounting plate in rearmost position:
6000 N
1)
Charge max. (comprenant celle de
l’armoire)
2)
Plaque de montage en position arrière :
6000 N
4 Rittal Anreih-System TS 8 Montageanleitung
Hinweise zur Dokumentation/Notes on documentation/
Remarques relatives à la documentation
D
EN F
D
Die Montageanleitung richtet sich an alle
Personen, die über eine entsprechende
Fachausbildung verfügen, um Schaltschränke normgerecht mit elektrischen,
elektronischen, mechanischen oder pneumatischen Betriebsmitteln auszurüsten, am
Bestimmungsort aufzustellen bzw. zu montieren und betriebsfertig anzuschließen.
Die Bedienungsanleitung richtet sich an
das Bedienpersonal und entsprechend ausgebildete Fachkräfte für elektrotechnische
und mechanische Instandhaltung.
Mitgeltende Unterlagen
Für die hier beschriebenen Schaltschränke
existiert die Montage- und Bedienungsanleitung als Papierdokument dem Gerät
bei liegend.
Für Schäden, die durch Nichtbeachtung dieser Anleitungen entstehen, übernehmen wir
keine Haftung. Zusätzlich gelten auch die
Anleitungen des verwendeten Zubehörs.
CE-Kennzeichnung
Die Konformitätserklärung nach EN 62 208
steht als Download auf der Homepage von
Rittal zur Verfügung.
Aufbewahrung der Unterlagen
Diese Anleitung sowie alle mitgeltenden
Unterlagen sind Teil des Produktes. Sie müssen dem Anlagenbetreiber ausgehändigt
werden. Dieser übernimmt die Aufbewahrung, damit die Unterlagen im Bedarfsfall zur
Verfügung stehen.
EN
The assembly instructions are aimed
at personnel who have completed corresponding technical training and are thus
qualifi ed to set up enclosures with electrical, electronic, mechanical and pneumatic
equipment in accordance with applicable
standards and to erect, assemble and connect such enclosures at the place of use.
The operating instructions are aimed
at operating personnel and correspondingly trained specialists for electrical and
mechanical maintenance.
Other applicable documents
Assembly and operating instructions exist
as paper documents for the enclosures
described here and are enclosed with the
equipment.
No liability can be accepted for damage
resulting from failure to observe these
instructions or the instructions of any accessories used.
CE labelling
The declaration of conformity in accordance
with EN 62 208 is provided for download on
the Rittal website.
Retention of documents
These instructions and all other applicable
documents are inherent parts of the product.
They must be handed over to the plant
operator. The operator is then responsible
for storage such that the documents are
readily available when required.
F
La notice de montage s’adresse à toutes
les personnes qui possèdent la formation
technique suffi sante pour le montage,
l’installation sur site et le raccordement
d’armoires électriques selon les normes
électriques, électroniques, mécaniques et
pneumatiques en vigueur.
La notice d’utilisation s’adresse aux opérateurs et aux spécialistes formés pour la
maintenance électrotechnique et mécanique.
Autres documents applicables
La notice de montage et d’utilisation pour
les armoires électriques décrites dans le
présent document est livrée sous forme
papier avec le produit.
Nous déclinons toute responsabilité en cas
de dommages imputables à la non-observation des instructions contenues dans ces
documents. En complément, il faut également tenir compte des notices pour les
accessoires utilisés.
Certi cation CE
La déclaration de conformité selon
EN 62 208 peut être téléchargée depuis le
site Internet de Rittal.
Conservation des documents
Cette notice ainsi que tous les autres documents contractuels font partie intégrante du
produit. Ils doivent être remis à l’exploitant
de l’installation. Celui-ci les conservera de
manière à ce que les documents soient
disponibles en cas de besoin.
FD
EN
Hinweise zur Dokumentation/Notes on documentation/
Remarques relatives à la documentation
DVerwendete Symbole
Beachten Sie folgende Sicherheits- und
sonstige Hinweise in der Anleitung:
Symbol für eine Handlungsanweisung:
䡲 Der Blickfangpunkt zeigt an, dass Sie eine
Handlung durchführen sollen.
Sicherheits- und andere Hinweise:
Gefahr!
Unmittelbare Gefahr für Leib
und Leben.
Achtung!
Mögliche Gefahr für Produkt
und Umwelt.
Hinweis:
Nützliche Information und
Besonderheiten.
EN
Symbols used
Observe the following safety and other notes
in the instructions:
Symbol identifying required actions:
䡲 The bullet point indicates an action to be
performed.
Safety and other notes:
Danger!
Immediate danger to life and
limb.
Caution!
Potential threat to the product
and its environment.
Note:
Useful information and special
features.
F
Symboles utilisés
Tenir compte des consignes de sécurité
et autres directives contenues dans cette
notice :
Symbole indiquant une action à effectuer :
䡲 Le pictogramme en caractère gras indique
que vous devez exécuter une action.
Consignes de sécurité et autres directives :
Danger !
Risque de blessure grave, voire
mortelle.
Attention !
Danger éventuel pour le produit
et l’environnement.
Remarque :
Informations utiles
et particularités.
5Rittal Anreih-System TS 8 Montageanleitung
Sicherheitshinweise/ Safety notes/ Consignes de sécurité
D
EN F
D
Bei der Entwicklung des Anreih-Schranks
TS 8 wurden bereits im Konstruktionsstadium sicherheitskritische Punkte über
eine Risikobeurteilung nach DIN EN ISO
14121 bewertet und vermieden. Da sich
einige wenige Restrisiken nicht ausschließen
lassen, sind folgende Hinweise zu beachten.
Gefahr!
Unmittelbare Gefahr für Leib
und Leben.
䡲 Um ein evtl. Kippen des Schaltschranks
in Folge ungleicher Lastverteilung beim
Innenausbau zu verhindern, muss dieser
unbedingt am Boden verschraubt werden.
Eine zusätzliche Fixierung an einer Wand
kann mittels Wandhalter erfolgen.
䡲 Schrank-/Pult-/Standsysteme, Bedienge-
häuse müssen stets, insbesondere auch
während Transport, Auf- und Ausbau
sowie Bearbeitung durch geeignete Maßnahmen gegen kippen gesichert werden.
Hier sind auch die Hinweise in der
Anleitung des verwendeten Systemzubehörs zu berücksichtigen.
Bei Verwendung eines Sockelsystems
bzw. des Flex-Blocks ist beim Transport
einschließlich dem Anheben und dem
Absetzen darauf zu achten, dass die Last
immer auf den Sockel-Eckstücken lastet
und niemals auf den Sockelblenden.
䡲 Durch unsachgemäßen Transport oder
durch ungesichertes Aufstellen des
Schrankes besteht die Möglichkeit, dass
der Schrank umstürzt und damit eine
Gefahr für Gesundheit und Leben entsteht.
䡲 Die Drehmomentangaben zum Befestigen
von Montageplatte und weiteren Innenausbauteilen sind unbedingt einzuhalten.
䡲 Konstruktiv ist ein automatischer Poten-
zialausgleich von Rückwand, Dachblech,
Seitenwand (Zubehör) und Tür zum Grundgehäuse und den Boden blechen zum
Grundgehäuse berücksichtigt. Zusätzlich
sind diese Flachteile mit Erdungsbolzen
bzw. Durchzügen für Erdungsschrauben
ausgestattet, um einen systemgerechten
Potenzialausgleich vorzunehmen, wenn
dies ausbaubedingt notwendig ist.
EN
Safety-critical points were already assessed
and eliminated by way of a risk assessment to DIN EN ISO 14121 at the design
stage of development of the TS 8 baying
enclosure. As certain residual risks cannot
be excluded, the following notes must be
observed at all times.
Danger!
Immediate danger to life and
limb.
䡲 It is imperative to bolt the enclosure to the
fl oor to prevent possible tilting due to an
uneven load distribution when installing
the components. An additional wall fi xing
can be provided by way of a wall bracket.
䡲 Enclosure/console/stand systems and
operating housings must be secured at
all times by suitable means to prevent
them from tipping over, particularly during
transportation, assembly, dismantling and
machining.
The instructions supplied with the system
accessories should also be observed.
When using a base/plinth system or the
Flex-Block, during transportation,
including lifting and setting down, care
must be taken to ensure that the load is
always resting on the base/plinth corner
pieces and never on the base/plinth trim
panels.
䡲 Incorrect transportation or unsecured
assembly of the enclosure could
potentially cause the enclosure to tip over,
causing a threat to life and limb.
䡲 Observe all tightening torques specifi ed
for the fi xing of mounting plates and other
installation parts.
䡲 The design provides for automatic
potential equalisation between the rear
panel, roof plate, side panel (accessories), door and the basic enclosure, as
well as between the gland plates and the
basic enclosure. These panel parts are
additionally provided with earthing bolts or
through-holes for earthing screws to permit system-specifi c potential equalisation
where this is required by the installation.
F
Les points critiques relatifs à la sécurité ont
été traités et éliminés lors de la conception
et de la construction de l’armoire juxtaposable TS 8 grâce à une analyse des risques
selon la norme DIN EN ISO 14121. Les
consignes suivantes doivent être respectées
car il n’est pas possible d’exclure certains
risques résiduels peu nombreux.
Danger !
Risque de blessure grave,
voire mortelle.
䡲 Il faut absolument visser l’armoire
électrique au sol pour éviter qu’elle ne
bascule si la répartition de la charge de
son équipement est inégale. Une fi xation
complémentaire au mur est possible grâce
aux fi xations murales.
䡲 Les armoires / pupitres / pieds et coffrets
de commande doivent toujours être
empêchées de basculer en prenant les
mesures appropriées, en particulier lors
du transport, du montage, du démontage
et de l’usinage.Il faut aussi tenir compte
des instructions notées dans les notices
des différents accessoires utilisés.
Si l’armoire électrique est équipée d’un
socle standard ou Flex-Block, il faut veiller
lors des phases de transport ou de levage
et de dépose que son poids ne réside pas
sur les plaques de socle mais bien sur les
pièces d’angle du socle.
䡲 Un transport inapproprié ou une mise en
place non sécurisée de l’armoire entraîne
un risque de basculement de celle-ci et
ainsi des risques de blessures ou de mort.
䡲 Les indications sur les couples de serrage
pour la fi xation de la plaque de montage
et des autres équipements intérieurs
doivent absolument être respectées.
䡲 Une équipotentialité automatique du pan-
neau arrière, du toit en tôle, du panneau
latéral (en accessoires) et de la porte par
rapport au châssis et des plaques passecâbles par rapport au châssis est prévue
par la conception de l’armoire. Ces pièces
plates sont de plus équipées de boulons
de mise à la terre ou de réservations pour
les vis de mise à la terre pour réaliser une
équipotentialité au niveau du système si
cela est nécessaire.
6 Rittal Anreih-System TS 8 Montageanleitung
Montage und Aufstellung/Assembly and siting/
Montage et implantation
D
EN F
DAnforderungen an den Aufstellort
Beachten Sie die nachfolgenden allgemeinen Hinweise bei Montage und Bedienung
des Schaltschranks:
Vor der Montage ist zu beachten, dass:
䡲 der Aufstellort frei von starkem Schmutz
und Feuchtigkeit ist.
䡲 die Umgebungstemperatur am Aufstellort
nicht höher als +80°C ist.
䡲 die Umgebungstemperatur am Aufstellort
nicht niedriger als -20°C ist.
䡲 der Schaltschrank nach dem Aufstellen
waagrecht steht. Eventuelle Unebenheiten
am Aufstellort können mittels Nivellier füßen
ausgeglichen werden.
䡲 IP 55 nach IEC 60 529 in Verbindung mit
Seitenwänden verschraubt.
Hinweise zur Montage
Gefahr!
Unmittelbare Gefahr für Leib
und Leben.
䡲 Halten Sie die auf Seite 4 vorgegebenen
Belastungsangaben ein.
䡲 Halten Sie alle vorgegebenen Dreh-
momentangaben ein. Ein Über- bzw.
Unterschreiten der in dieser Anleitung
vorgegebenen Anzugsdrehmomente kann
zu Anlagenschäden oder zu schweren bis
hin zu tödlichen Verletzungen führen.
䡲 Vermeiden Sie nicht notwendige Öff-
nungen am Schaltschrank. Jede nicht
sorgfältig eingebrachte und abgedichtete
Öffnung kann zu einer Reduzierung der
Schutzart führen.
䡲 Die bestückte Montageplatte ist für den
Transport zu sichern!
Hinweise
zur Bedienung
䡲 Der Vierpunkt-Stangenverschluss ist
leichtgängig und wird ausschließlich über
den Verschluss oder einen nachträglich
eingebauten Komfortgriff bedient. Ein
zusätzliches Zudrücken der Tür ist nicht
notwendig und kann zu Quetschverletzungen an Hand oder Finger führen.
䡲 Vermeiden Sie unnötig langes Offenstehen
der Türen, da Staub, Luftfeuchte oder mit
Schadstoffen belastete Luft in den Schaltschrank eindringen kann.
䡲 Überprüfen Sie nach Arbeiten am Schalt-
schrank, dass die Tür ordnungsgemäß
verschlossen ist.
EN
Installation requirements
Observe the following general notes on
assembly and operation of the enclosure:
Before assembly, ensure that:
䡲 the site is free from excessive dirt and
moisture.
䡲 the ambient temperature at the site is not
higher than +80°C.
䡲 the ambient temperature at the site is not
lower than -20°C.
䡲 the enclosure stands level after erection.
Any unevenness at the site can be compensated by way of levelling feet.
䡲 IP 55 to IEC 60 529 when fi tted with side
panels, screw-fastened.
Notes on assembly
Danger!
Immediate danger to life and
limb.
䡲 Observe the load specifi cations given on
page 4.
䡲 Observe all specifi ed tightening torques. If
screws or bolts are tightened with torques
greater or less than those specifi ed in
these instructions, this may result in damage and serious or even fatal injuries.
䡲 Avoid all unnecessary openings in the
enclosure. Openings which are not made
and sealed properly may reduce the
degree of protection.
䡲 The equipped mounting plate must be
secured for transportation!
Notes
on operation
䡲 The four-point locking rod guarantees ease
of movement and is actuated exclusively
by way of the closure or a retrofi tted comfort handle. It is not necessary to press the
door closed; this could lead to crushing
injuries to hands or fi ngers.
䡲 Avoid leaving the door open for longer
periods than necessary, as dust, humidity and contaminated air can enter the
enclosure.
䡲 Check that the enclosure door is properly
closed after working on the enclosure.
F
Exigences vis à vis du site
d’implantation
Respecter les consignes générales suivantes lors du montage et de l’utilisation de
l’armoire électrique :
Avant le montage, il faut s’assurer que :
䡲 le site d’implantation soit exempt d’un
excès de saleté et d’humidité.
䡲 la température ambiante sur le site
d’implantation ne soit pas supérieure à
+80°C.
䡲 la température ambiante sur le site d’im-
plantation ne soit pas inférieure à -20°C.
䡲 l’armoire électrique soit droite après son
implantation. Les éventuelles irrégularités
du sol du site d’implantation peuvent être
corrigées grâce aux pieds de nivellement.
䡲 IP 55 selon la norme CEI 60 529 si équipé
de panneaux latéraux vissé.
Instructions relatives au montage
Danger !
Risque de blessure grave,
voire mortelle.
䡲 Veuillez respecter les indications de
charge qui fi gurent en page 4.
䡲 Veuillez respecter les indications sur les
couples de serrage. Des couples de
serrage supérieurs ou inférieurs aux indications de cette notice peuvent provoquer
des dommages sur l’installation ou des
blessures graves, voire mortelles.
䡲 Eviter toutes les ouvertures inutiles dans
l’armoire électrique. Chaque ouverture
qui n’est pas soigneusement étanchéifi ée
peut conduire à la réduction de l’indice de
protection.
䡲 La plaque de montage équipée doit être
sécurisée lors d’un transport !
Consignes
d’utilisation
䡲 La fermeture à crémone à quatre points
fonctionne aisément et doit être actionnée exclusivement à l’aide du dispositif
de fermeture ou de la poignée confort
(disponible en accessoires). Une poussée
supplémentaire de la porte n’est pas
nécessaire car elle peut conduire à des
blessures par écrasement des mains ou
des doigts.
䡲 Eviter l’ouverture inutile des portes de
l’armoire électrique sur une durée prolongée car la poussière, l’humidité ou de
l’air chargé de produits nocifs peuvent y
pénétrer.
䡲 Après les travaux, vérifi er que les portes
de l’armoire électrique soient correctement
fermées.
7Rittal Anreih-System TS 8 Montageanleitung
D
TX30
1 2.1
1
1
EN F
1
1
2 4
3
2 4
3
2 4
2.2 3.1
3.2
3.3
M6 x 12
MD = 9 Nm
3
2 4
4.1
4.2
3
M6 x 12
MD = 9 Nm
5
5
5
5
8 Rittal Anreih-System TS 8 Montageanleitung
5.1 5.2
FD
TX25
6.1
6.2 6.3
6
EN
A
B
6.5
6.4
6.6
M5 x 8
C
MD = 2 Nm
6.7
D
9Rittal Anreih-System TS 8 Montageanleitung
SW13
1 2 1 2
1 2 1 2
1 2 1 2
EN FD
1. 1 1. 2
2.1 2.2
1
1 2
1 2
MD = 5 Nm
D
TX30
1. 1
1 2
2
1 2
1 2
1 2
1. 2
2.22.1
1. 3
2.3
M6 x 12
EN F
1
2
MD = 5 Nm
400/600/800 (8 x) 1000/1200 (10 x)
10 Rittal Anreih-System TS 8 Montageanleitung
TX25
D
EN F
1 2
1 2
1 2
1 2
1. 1
2.1
1. 2
2.2
1)
1)
1. 3
2.3
M5,5 x 13
MD = 5 Nm
1)
Zusätzlich bei Breite 1000/1200 / Additionally for width 1000/1200 / En complément pour une largeur 1000/1200
MD = 10 – 35 Nm
11Rittal Anreih-System TS 8 Montageanleitung
TX25 TX30
mm
D
EN F
X + 75
75
50
1
1
X
1. 2
2
2
Transportsicherung
Shipping brace
1. 1
2.1
1
2
Sécurité pour le
transport
1. 3
1. 5
1. 6
1. 7
1. 4
1. 7
1. 8
Alternative
2.6
2
1
2.32.2
2.4
1
3
2
2
2.5
1
5,5 x 13
MD = 5 Nm
1. 9
2
1. 10
1
MD = 9 Nm
12 Rittal Anreih-System TS 8 Montageanleitung
TX25 TX30
D
EN F
Montageplatteneinbau in
hinterster Stellung
50
25
1. 1
Fitting the mounting plate in
the rearmost position
Installation de la plaque de
montage en position arrière
1
1
1. 2
2
2
Transportsicherung
Shipping brace
1. 3
1. 5
Sécurité pour le
transport
2
2.1
1. 6
1
2
2
1
2.4
1. 4
1
Alternative
1. 9
2
1
2.2
1. 10
2.31. 7 1. 7
3
1. 8
MD = 9 Nm
Tipp/Tip/Astuce
13Rittal Anreih-System TS 8 Montageanleitung
TX25/30
mm
D
EN F
IP
1
2
2
1
1
Drei Beispiele aus einer Vielzahl von Möglichkeiten
Die Grafi ken zeigen drei TS 8 Beispiele für die Positionierung von
Kabeleinführungsblechen anstelle von Segmenten der serienmäßigen dreigeteilten Bodenbleche. So ist eine Positionierung
passend zur Montageplatte möglich. Durch die Schranksymmetrie sind die Kabeleinführungsbleche analog der Bodenbleche
bei entsprechenden Maßen auch in Schranktiefe, rechts und
links, einsetzbar.
Three examples from the multitude of possibilities
The illustrations here show three examples for the fi tting of cable
entry plates in place of the standard three-part gland plates of the
TS 8 enclosure. Positioning can thus be matched to the mounting
plate. The symmetrical enclosure design permits the cable entry
plates to be installed on either the right or left, in the same way
as the gland plates – variation in the enclosure depth is similarly
possible with appropriate dimensions.
Trois exemples représentatifs
Les schémas montrent trois exemples de TS 8 pour le placement
des plaques d’entrées de câbles en remplacement des segments
des plaques passe-câbles de série en trois parties. Le placement
en fonction de la plaque de montage est ainsi possible. Grâce à
la symétrie de l’armoire, les plaques d’entrées de câbles, comme
les plaques passe-câbles, peuvent également être installées, à
tailles correspondantes, dans la profondeur de l’armoire, à droite
ou à gauche.
1
1. 1
8 x 6
1. 3
Ø 16
1)
1. 5
M5,5 x 13
MD = 5 Nm
2.2
1. 2
1. 4
Ø 13
M8 x 12
MD = 9 Nm
2.1
8 x 6
8 x 6
2.3
Ø 7
MD (min.) = 1,5 Nm
MD (max.) = 2,5 Nm
A B
C
C
B
Stahlblech/ Sheet steel/
Tôle d’acier
2.3
Ø 7
Edelstahl 1.4301
Stainless steel 1.4301
A
1)
Zusätzlich bei Breite 1000/1200 / Additionally for width 1000/1200 / En complément pour une largeur 1000/1200
14 Rittal Anreih-System TS 8 Montageanleitung
Acier inoxydable 1.4301
TX25
EN
FD
1. 1
A
1. 3
1. 2
A
1. 4
M5 x 8
B
B
7 mm 8611.100
8 mm 8611.110
6,5 mm 8611.220
7 mm 8611.120
8 mm 8611.130
MD = 2 Nm
7 mm 8611.140
Daimler 8611.150
3 mm 8611.160
Fiat 8611.170
15Rittal Anreih-System TS 8 Montageanleitung
TX30
SW8
mm
ø 8.5
D
EN F
180°
1. 1 1. 2
1
1
1
1
1. 3
1. 4
M6 x 12
MD = 9 Nm
M5 x 8
Farbe
Colour
Couleur
1. 5
1. 6
1)
1 x 8800.710
1 x 8800.190 2 x 8800.190 RAL 7035
1 x 8800.950 2 x 8800.950 RAL 9005
1 x 8701.180 2 x 8701.180
1)
900 N
2 x 8800.710
1)
Matt nickel-plated
RAL 7035
Matt vernickelt
Nickelé mat
MD = 5 Nm
1. 7
1. 9
1. 8
16 Rittal Anreih-System TS 8 Montageanleitung
D
EN F
D
W
W/D
H
400 8612.040 8612.140 –
Best.-Nr./Model No./Référence TS/PS
Innere Ebene/
Inner level/
Niveau
intérieur
Äußere Ebene/
Outer level/
Niveau
1 2
extérieur
Rahmen-Profi l/
Frame section/
Profi lé
de l’ossature
500 8612.050 8612.150 –
600 8612.060 8612.160 –
800 8612.080 8612.180 –
1000 8612.000 8612.100 –
Y
1200 8612.020 8612.120 –
X
400 4309.000 4694.000 –
3 4
500 4596.000 4695.000 –
600 8800.130 4696.000 –
Y
800 4579.000 4697.000 –
5
500 8612.550 – –
600 8612.560 – –
X
800 8612.580 – –
1000 8612.500 – –
1200 8612.520 – –
Y
6 6
400 4374.000 – 4374.000
13
7
8
E
9
500 4375.000 – 4375.000
600 4376.000 – 4376.000
800 4377.000 – 4377.000
1000 4382.000 – 4382.000
1200 4378.000 – 4378.000
1800 4379.000 – 4379.000
2000 4380.000 – 4380.000
2200 4381.000 – 4381.000
7 7
2
4
7
8
400 – 8612.240 8612.240
500 – 8612.250 8612.250
600 – 8612.260 8612.260
800 – 8612.280 8612.280
8 8
400 4169.000 – 4169.000
500 4170.000 – 4170.000
600 4171.000 – 4171.000
A
13
800 4172.000 – 4172.000
1000 4173.000 – 4173.000
1200 4174.000 – 4174.000
1
1800 4176.000 – 4176.000
2000 4177.000 – 4177.000
3
14
B
C
D
E
12713 11
5
6
6
8
10
2200 4178.000 – 4178.000
Best.-Nr./Model No./
Référence TS/PS
W
600 4364.000
800 4365.000
1000 4373.000
9
W/D
500 8612.650
600 8612.660
800 8612.680
1200 4367.000
H
1800 8800.380
2000 8800.300
2200 8800.320
W/D
400 4193.000
10
W/D
400 8612.240
500 8612.250
11
600 8612.260
800 8612.280
600 4191.000
800 4192.000
1000 4336.000
1200 4196.000
W/D
12
M6 8800.806
M8 8800.808
400 4394.000
500 4395.000
600 4396.000
800 4398.000
Best.-Nr./Model No./
Référence TS/PS
13
Best.-Nr./Model No./
Référence TS
14
Best.-Nr./Model No./
Référence TS/PS
A
8800.370
B
B
C
8800.330
D
4183.000
E
4181.000
17Rittal Anreih-System TS 8 Montageanleitung
TX30
SW8
D
EN F
2 5
4
2 5
1 3
1 3
1. 1
1. 2
2
Alternative
M5 x 8
M6 x 9
MD = 9 Nm MD = 5 Nm
3.2
3.3
1. 3
3.12
4
M6 x 12
MD = 5 Nm
5.1 5.3
5.2
M6 x 9
MD = 5 Nm
18 Rittal Anreih-System TS 8 Montageanleitung
TX30
SW8/13
D
EN F
2 4
1 3
1
M8
3
2
M5 x 10
M8
MD = 3 NmMD = 9 Nm
4
M6 x 10
MD = 5 Nm
19Rittal Anreih-System TS 8 Montageanleitung
TX30
D
EN F
Möglichkeiten der Anreihung
Baying options
Possibilités de juxtaposition
1
2
E
1
8 x 6 x 6000
A A
C C
blau
blue
bleu
2
8 x 6
unten
IP!
bottom
au-dessous
B B
D D
B
D
A
C
F
A
Anreih-Schnellverbinder, einteilig/Quick-fi t baying clamp, one-piece/Attache rapide de juxtaposition en une seule pièce 6
B
Anreih-Schnellverbinder, dreiteilig/Quick-fi t baying clamp, three-piece/Attache rapide de juxtaposition en trois parties 6
C
Anreihzwinge horizontal/Baying clamp, horizontal/Crampon de juxtaposition horizontal 4
D
Anreihzwinge vertikal für TS/TS/Baying clamp, vertical for TS/TS/Crampon de juxtaposition vertical pour TS/TS 6
E
Anreihzwinge vertikal für TS/PS/Baying clamp, vertical for TS/PS/Crampon de juxtaposition vertical pour TS/PS 6
F
Anreihverbinder außen/Baying connector, external/Attache de juxtaposition extérieure 6
A
E E
F F
VE (St.)
Packs of
UE (p.)
Best.-Nr./
Model No./
Référence
TS
8800.500
8800.590
8800.400
8800.410
8800.420
8800490
20 Rittal Anreih-System TS 8 Montageanleitung
TX30
D
EN F
Möglichkeiten der Transport-Anreihung
Transport baying options
Options de juxtaposition pour le transport
H H I I
G G
K KJ J
H
G
H
G
Anreihwinkel für TS/TS/Angular baying bracket for TS/TS/Equerre de juxtaposition pour TS/TS 4
H
Anreihlasche für TS/TS und TS/PS/Baying bracket for TS/TS and TS/PS/Patte de juxtaposition pour TS/TS et TS/PS 4
I
Kombiwinkel/Combination angle/Equerre combinée 4
Anreihbefestigung vertikal für TS/TS mit Trennwand/Baying attachment, vertical, for TS/TS with divider panel/
J
Fixation de juxtaposition verticale pour TS/TS avec cloison
K
Anreihbefestigung vertikal für TS/TS/Baying attachment, vertical, for TS/TS/Fixation de juxtaposition verticale pour TS/TS 6
Anreihverbinder für Montage Rücken an Rücken/Baying clamp, for back-to-back mounting/
L
Attache de juxtaposition pour armoires montées dos à dos
L L
VE (St.)
Packs of
UE (p.)
8
4
Best.-Nr./
Model No./
Référence
TS
8800.430
4582.500
4540.000
8800.470
8800.670
8800.170
21Rittal Anreih-System TS 8 Montageanleitung
SW13
EN
FD
1
2
M8 x 20
A
6
2
2
1 3
4 5
L mm
1 3
4 5
2
Best.-Nr.
Model No.
Référence
4
2
Ø mm²
4 170 SZ 2564.000
16 170 SZ 2565.000
25 170 SZ 2566.000
A
4 300 SZ 2567.000
10 300 SZ 2565.120
16 300 SZ 2568.000
25 300 SZ 2569.000
M8 x 30
M8
MD = 10 – 12 Nm
2
l
x TK = 92,3 x 106 A2 s
th
3
MD = 8 – 10 Nm
5
M8
M8
MD = 8 – 10 Nm
4
M8 x 20
M8
MD = 10 – 12 Nm
6
M8 x 20
M8
MD = 10 – 12 Nm
1 2 3 4 5 6
M8 x 301–––––
M8 x 20 – – – 4/8 1 –
Ø 8,2 – – – 4/8 1 –
M8 1 1/2 1 – – 1
M81–––––
M8––––1–
A 8,4 1 1/2 1 4/8 1 1
A8 1 1/2 1 – – 1
1 1/2 1 4/8 1 1
MD = 8 – 10 Nm
22 Rittal Anreih-System TS 8 Montageanleitung
FD
F
1
EN
1
1
1
SZ 4568.000, SZ 4568.500
¼ F
¼ F
F 13.600 N 4.800 N 6.400 N Max. 14.000 N
¼ F
¼ F
90° 45° 60°
F
F
D
EN
F
23Rittal Anreih-System TS 8 Montageanleitung
D
EN F
Dynamische Belastung
Dynamic loads
Charge dynamique
D
EN F
24 Rittal Anreih-System TS 8 Montageanleitung
QS [W
]
Technische Daten/Technical data/Caractéristiques techniques
D
D
EN F
F
W
G
H
Best.-Nr. TS
Model No. TS
Référence TS
Material:
Stahlblech
Sheet steel
Tôle d’acier
8615.500 – 308 249 276 223 249 600 1200 500 499 1096 3
8815.500 – 370 302 328 275 302 800 1200 500 699 1096 3
8215.500 – 496 407 433 380 407 1200 1200 500 1099 1096 3
8645.500 – 351 283 314 253 283 600 1400 500 499 1296 3
8845.500 – 422 342 373 311 342 800 1400 500 699 1296 3
8245.500 – 564 459 490 428 459 1200 1400 500 1099 1096 3
8665.500 – 395 317 352 282 317 600 1600 500 499 1496 3
8865.500 – 473 382 417 347 382 800 1600 500 699 1496 3
8265.500 – 631 511 546 476 511 1200 1600 500 1099 1496 3
8684.500 – 393 314 346 282 314 600 1800 400 499 1696 3
8884.500 8454.600 477 382 414 350 382 800 1800 400 699 1696 3
8084.500 – 561 450 481 418 450 1000 1800 400 899 1696 3
8080.500 – 561 450 481 418 450 1000 1800 400 899 1696 3
8284.500 8456.600 644 517 549 486 517 1200 1800 400 1099 1696 3
8485.510 – 352 280 320 241 280 400 1800 500 – – –
8685.500 8457.600 438 351 391 312 351 600 1800 500 499 1696 3
8885.500 – 525 422 462 382 422 800 1800 500 699 1696 3
8880.500 8455.600 525 422 462 382 422 800 1800 500 699 1696 3
8285.500 8453.600 698 564 603 524 564 1200 1800 500 1099 1696 3
8486.510 – 393 314 362 267 314 400 1800 600 – – –
8686.500 – 483 388 436 341 388 600 1800 600 499 1696 3
8886.500 – 573 462 510 414 462 800 1800 600 699 1696 3
8881.500 – 573 462 510 414 462 800 1800 600 699 1696 3
8286.500 – 752 610 657 562 610 1200 1800 600 1099 1696 3
8604.500 – 433 345 380 310 345 600 2000 400 499 1896 3
8804.500 – 524 419 454 384 419 800 2000 400 699 1896 3
8004.500 – 616 493 528 458 493 1000 2000 400 899 1896 3
8204.500 – 708 567 602 532 567 1200 2000 400 1099 1896 3
8405.510 – 387 308 352 264 308 400 2000 500 – – –
8605.500 – 482 385 429 341 385 600 2000 500 499 1896 3
8805.500 – 576 462 506 418 462 800 2000 500 699 1896 3
8005.500 – 671 539 583 495 539 1000 2000 500 899 1896 3
8205.500 – 766 616 660 572 616 1200 2000 500 1099 1896 3
8406.510 – 433 345 398 292 345 400 2000 600 – – –
8606.500 8452.600 531 425 478 372 425 600 2000 600 499 1896 3
8806.500 8450.600 628 505 558 452 505 800 2000 600 699 1896 3
8006.500 – 726 585 638 532 585 1000 2000 600 899 1896 3
8206.500 8451.600 824 665 718 612 665 1200 2000 600 1099 1896 3
8608.500 – 628 505 576 435 505 600 2000 800 499 1896 3
8808.500 – 732 591 662 521 591 800 2000 800 699 1896 3
8208.500 – 940 764 834 693 764 1200 2000 800 1099 1896 3
8626.500 – 578 462 520 404 462 600 2200 600 499 2096 3
8826.500 – 684 548 606 490 548 800 2200 600 699 2096 3
8226.500 – 895 721 779 663 721 1200 2200 600 1099 2096 3
1.4301
Material:
1.4301
Matériau :
1.4301
= 25°C
T
u
= 45°C
T
i
P
v
T = 20 K)
W (
= 0 W
Schrank/
Enclosure/
Armoire
W mm H mm D mm F mm G mm
Montageplatte/
Mounting plate/
Plaque de montage
Thickness
Epaisseur
Stärke
25Rittal Anreih-System TS 8 Montageanleitung
Hinweise zur Wartung/Notes on maintenance/
Remarques relatives à l’entretien
D
EN F
D
Der Wartungsplan ist empfohlen für alle
Anreih-Schränke TS 8.
Wartungsintervall
Die Wartung muss regelmäßig in Abhängigkeit der Einsatz- und Umgebungsbedingungen, mindestens einmal jährlich
durchgeführt und entsprechend dokumentiert werden.
Art und Umfang der durchzuführenden
Arbeiten:
䡲 Die Scharniere der Türen werden auf
Leichtgängigkeit überprüft und mit einem
geeigneten, wasserfreien Schmiermittel
eingesprüht.
䡲 Das Schloss wird auf Leichtgängigkeit
überprüft. Alle beweglichen Verschlussteile werden mit einem geeigneten,
wasserfreien Schmiermittel eingesprüht.
䡲 Dichtungen im Andruckkantenbereich
müssen bei Beschädigung komplett
ersetzt werden. Bei Beschädigung der
Dichtung außerhalb der Andruckkanten ist
i. d. R. noch eine ausreichende Dichtwirkung vorhanden.
䡲 Um Beschädigungen durch temperatur-
bedingtes Anfrieren der Dichtungen zu
verhindern, können übliche Mittel wie
Talkum, Vaseline oder Wachse eingesetzt
werden. Alle Komponenten und Oberfl ächen werden auf äußere Beschädigungen
untersucht.
䡲 Stahlschränke werden zusätzlich auf
Korrosionsspuren untersucht.
Eventuelle Beschädigungen werden wie
folgt repariert:
– Kleinfl ächige Schäden, die nur einen
Teil der Oberfl äche betreffen (z. B.
Kratzer):
Oberfl äche an der beschädigten Stelle
leicht anschleifen und alle Korrosionsspuren sowie alle Verschmutzungen
entfernen. Je nach Größe der Beschädigung entweder mit einem Lackstift,
einem Pinsel oder mit der Lackspraydose den Rittal Ausbesserungslack aufbringen (alternativ: 2K-PUR Acryllack)
– Großfl ächige Schäden:
Oberfl äche gleichmäßig abreiben und
mit Testbenzin reinigen; anschließend
gesamte Fläche mit Rittal Ausbesserungslack überlackieren (alternativ:
2K-PUR Acryllack).
䡲 Bei Edelstahlschränken werden Ober-
fl ächenbeschädigungen wie Kratzer durch
eine Oberfl ächenpolitur beseitigt.
EN
The maintenance plan is recommended for
all TS 8 baying enclosures.
Maintenance interval
Maintenance must be performed at regular
intervals depending on use and ambient
conditions, but in any case at least once
annually. All maintenance work must be
documented accordingly.
Nature and extent of the work to be
performed:
䡲 The hinges of the doors are to be checked
for ease of movement and sprayed with a
suitable, water-free lubricant.
䡲 The lock is to be checked for ease of
movement. All moving closure parts are
to be sprayed with a suitable, water-free
lubricant.
䡲 Seals must be replaced as a whole if
damaged in the area of the contact edges.
If the seal is damaged away from the
contact edges, the sealing effect will still
be suffi cient as a rule.
䡲 Common agents such as talcum, vaseline
or wax can be used to prevent damage
due to seals freezing in cold conditions.
All components and surfaces are to be
examined for external damage.
䡲 Steel enclosures must also be examined
for traces of corrosion. Any damage is to
be repaired as follows:
– Damage affecting small areas and only
part of the surface (e.g. scratches):
Lightly sand off the surface around the
damaged area and remove all traces of
corrosion and contamination. Depending on the extent of the damage, apply
Rittal touch-up paint either with a pen, a
brush or from a spray can (alternatively:
two-component PUR acrylic paint)
– Damage affecting large areas:
Rub the surface off uniformly and clean
with white spirit; then paint over the
entire surface with Rittal touch-up paint
(two-component PUR acrylic paint).
䡲 Surface damage to stainless steel enclo-
sures, e.g. scratches, can be rectifi ed by
polishing.
F
Le calendrier d’entretien est conseillé pour
toutes les armoires juxtaposables TS 8.
Périodicité d’entretien
L’entretien doit être réalisé périodiquement
en fonction des conditions d’utilisation et
ambiantes, au moins une fois par an, et il
doit être consigné en conséquence.
Type et nature des travaux à effectuer :
䡲 Vérifi er le bon fonctionnement des char-
nières des portes et les vaporiser à l’aide
d’un lubrifi ant sans eau adapté.
䡲 Vérifi er le bon fonctionnement de la
serrure. Vaporiser un lubrifi ant sans eau
adapté sur toutes les parties mobiles du
système de fermeture.
䡲 En cas de détérioration, remplacer com-
plètement les joints situés dans la zone
des arêtes d’étanchéité. L’étanchéité est
en règle générale encore suffi sante en
cas de détérioration du joint situé hors des
arêtes d’étanchéité.
䡲 Pour prévenir une éventuelle détérioration
des joints par le gel, ceux-ci peuvent être
enduits de produits courants comme le
talc, la vaseline ou la cire. Vérifi er la présence de détériorations externes sur tous
les composants et sur toutes les surfaces.
䡲 Vérifi er de plus la présence de traces de
corrosion sur les armoires électriques. Les
éventuelles détériorations sont réparées
comme suit :
– Détériorations de petite taille qui ne
concernent qu’une partie de la surface
(par exemple rayures) :
Poncer légèrement la surface endommagée et supprimer toutes les traces de
corrosion et salissures. Selon l’importance de la détérioration, appliquer la
laque de réparation Rittal à l’aide d’un
crayon de retouche, d’un pinceau ou
d’un aérosol (vous pouvez également
utiliser la laque acrylique 2K-PUR).
– Détériorations de grande taille :
Poncer uniformément la surface et
la nettoyer avec du white spirit, puis
appliquer la laque de réparation Rittal
sur toute la surface (vous pouvez également utiliser la laque acrylique 2K-PUR).
䡲 Sur les armoires en acier inoxydable, les
détériorations superfi cielles comme les
rayures sont éliminées à l’aide d’un produit
pour polir les surfaces.
26 Rittal Anreih-System TS 8 Montageanleitung
D
EN F
Garantie/Warranty/Garantie
Es gelten die in den Verkaufs- und Lieferbedingungen der jeweiligen Rittal Vertriebs- und Tochtergesellschaften genannten Bedingungen.
The terms of sale and delivery of the individual Rittal sales agencies and subsidiaries apply.
Les conditions stipulées dans les conditions de vente et de livraison des représentations et des fi liales correspondantes de Rittal sont
contractuelles.
D
EN
F
Kundendienstadressen/Customer service addresses/
Adresses des services après-vente
Unsere 5 strategischen Service-HUBs in Deutschland, den USA, Brasilien, China und Indien dienen als zentrale Knotenpunkte für die
jeweilige Region. Diese weltweite Vernetzung ermöglicht eine schnelle und effi ziente Serviceabwicklung.
Our 5 strategic service hubs in Germany, the USA, Brazil, China and India serve as central nodes for the respective region. This worldwide
network permits rapid and effi cient processing of all service requests.
Nos 5 plate-formes après-vente stratégiques en Allemagne, aux USA, au Brésil, en Chine et en Inde constituent les bases de référence pour
les autres pays. Ce réseau mondial permet un service après-vente rapide et effi cace.
Headquarter Deutschland
Headquarters Germany
Siège en Allemagne
RITTAL GmbH & Co. KG
Auf dem Stützelberg
D-35745 Herborn
Phone +49(0)2772 505-1855
Fax +49(0)2772 505-1850
E-mail: service@rittal.de
Service-HUB USA
Service HUB USA
Plateforme de service aux Etats-Unis
RITTAL Corporation
801 State Route 55 Dock 25
Urbana, OH 43078
Phone +1 800 477 4000, option 3
E-mail: service@rittal.us
www.rittal-corp.com
Service-HUB Brasilien
Service HUB Brazil
Plateforme de service en Brésil
RITTAL Sistemas Eletromecânicos Ltda.
Av. Cândido Portinari, 1174
Vila Jaguara
05114-001 São Paulo - SP
Phone +55 (11) 3622 2361
Fax +55 (11) 3622 2399
E-mail: service@rittal.com.br
Service-HUB China
Service HUB China
Plateforme de service en Chine
RITTAL Electro-Mechanical Technology Co. Ltd.
No. 1658, Minyi Road
Songjiang District
Shanghai, 201612
Phone +86 21 5115 7799-213
Fax +86 21 5115 7788
E-mail: service@rittal.cn
Service-HUB Indien
Service HUB India
Plateforme de service en Inde
RITTAL India Pvt. Ltd.
Nos. 23 & 24, KIADB
Industrial Area Veerapura
Doddaballapur-561 203
Bengaluru District
Phone +91 (80) 22890792
Fax +91 (80) 7623 343
E-mail: service@rittal-india.com
27Rittal Anreih-System TS 8 Montageanleitung
䡲 Enclosures
䡲 Power Distribution
䡲 Climate Control
䡲 IT Infrastructure
䡲 Software & Services
RITTAL GmbH & Co. KG
Postfach 1662 · D-35726 Herborn
Phone + 49(0)2772 505-0 · Fax + 49(0)2772 505-2319
E-Mail: info@rittal.de · www.rittal.com
10.2013/A2088809TS73
Loading...
