Rittal SK 3321.100, SK 3321.107, SK 3321.600, SK 3321.115, SK 3321.117 User guide [ml]

Rittal

SK

Umweltorientierte
Kühltechnik

Filterlüfter
Fan-and-filter

units
Ventilateur

à filtre
Ventilator
Filterfläkt
Ventilatore-filtro
Ventilador

con filtro

SK

3321.xxx

SK

3327.xxx

Montageanleitung
Assembly instructions
Notice de montage
Montage-instructie
Montageanvisning
Istruzioni di montaggio
Instrucciones de montaje

Umschalten auf Perfektion

Deutsch

460/60/3~

Best.-Nr.
Filterlüfter SK

Bemessungsbetriebs­spannung Volt/Hz

Luftleistung freiblasend 20/25 m

Axialventilator

Bemessungsstrom

Leistung 12,5 W/10,3 W 3,0 W 4,1 W 155 W/212 W 167 W/230 W 146 W/205 W
Geräuschpegel 41/46 dB (A) 70/72 dB (A)

Ersatzfiltermatte
Feinfiltermatte

Strahlwasserhaube

Temperaturbereich – 10°C bis + 55°C

Schutzart nach
EN 60529/10.91

2. Montage

Montagefolge 1 – 4 und Einbaulage beachten!
Luftrichtungsänderung durch Drehen des Ventilators
möglich. Schnellmontage-System für Filterlüfter und
Austrittsfilter.

Einfach einrasten und fertig.

3. Elektrischer Anschluss

Die Anschlussspannung und -frequenz müssen den
Nennwerten des Typenschildes entsprechen. Die
einschlägigen Vorschriften der örtlichen EVU sind zu
beachten.
Elektrischer Anschluss und evtl. Reparatur dürfen
nur von autorisiertem Fachpersonal durchgeführt
werden.
Nur Originalersatzteile verwenden!

4. Filterwechsel und Reinigung

Das Wechselintervall der Filtermatte ist je nach
Staubanfall und Betriebszeit individuell festzulegen.
Achtung! Filterwechsel rechtzeitig durchführen.
Eine verschmutzte Filtermatte führt zur Tempera­turerhöhung im Schaltschrank!
Die Filtermatte kann durch Auswaschen oder Aus­blasen gereinigt werden.

5. Lieferumfang

1 Filterlüfter, anschlussfertig,
1 Bohrschablone.

6. Garantie

Auf dieses Gerät gewähren wir, bei fachgerechter
Anwendung, 1 Jahr Garantie auf Material und
Herstellfehler vom Tage der Lieferung an.

3321.100

3321.107

3321.600

230/50/60 115/50/60 24 (DC) 48 (DC) 230/50/60 115/50/60 400/50/60/3~

selbstanlaufender

69 mA/
58 mA

3321.700 3321.700 3321.700 3321.700 3327.700 3327.700 3327.700

3321.800 3321.800 3321.800 3321.800 3326.800 3326.800 3326.800

3321.115

3321.117

3321.615

Spaltpolmotor

138 mA/
115 mA

––––3183.100 3183.100 3183.100

IP 55 bei Verwendung von Filtermatten und Strahlwasserhauben

3321.024

3321.027

3

/h 700/720 m3/h

125 mA 0,09 A

IP 54 bei Verwendung von Filtermatten

3321.048

3321.047

Gleichstrom-

motor

NEMA 1 wird erfüllt.

7. Entsorgung

Die verwendeten Kunststoffteile sind wieder
verwertbar.

8. Zubehör

8.1 Ersatz-, Feinfiltermatten

8.2 Strahlwasserhaube

8.3 Temperaturregler SK 3110.000

8.4 Temperaturanzeige mit Schaltkontakt SK 3114.000
(nur für 230 V AC Lüfter)

8.5 Drehzahlregler SK 3120.000
(nur für 230 V AC Lüfter).

9. Farbe

RAL 7032: SK 33xx.100 / .115 / .048 / .024 / .140
RAL 7035: SK 33xx.107 / .117 / .047 / .027

3327.100

3327.600

selbstanlaufender

Spaltpolmotor

0,65 A/
0,95 A

3327.115

3327.615

1,50 A/
2,00 A

3327.140

Drehstrom-

motor

0,27 A/
0,33 A

°

0

8

1

1

4

3

2

M

1~

NL1 PE

M

1~

NL1 PE

SK 3321. . . . SK 3327.140SK 3327.100 / .600

SK 3327.115 / .615

2.

M

3~

L2 L3L1 PE

1.

Français

460/60/3~

Référence
Ventilateur à filtre SK

Tension nominale
Volt/Hz

Débit d’air
en soufflage libre

Ventilateur axial

Intensité nominale

Puissance nominale 12,5 W/10,3 W 2,0 W 157 W/220 W 157 W/220 W 146 W/205 W
Niveau sonore 41/46 dB (A) 70/72 dB (A)

Cartouche filtrante
de rechange

Cartouche filtrante
fine

Capot de protection
contre les jets d’eau

Plage de température – 10 °C à + 55°C
Degré de protection

selon
EN 60 529/10.91

2. Montage

Respecter l’ordre des séquences de montage 1 – 4
et la position de montage !
Il est possible de changer la direction du courant
d’air en tournant le ventilateur.
Système de montage rapide pour les ventilateurs à
filtre et pour les filtres de sortie.

Il suffit de les encliqueter et c’est tout.

3. Raccordement électrique

La tension et la fréquence de raccordement doivent
correspondre aux valeurs nominales inscrites sur la
plaque signalétique. Respecter les prescriptions en
vigueur de l’EVU ou de l’EDF.
Le raccordement électrique et les éventuelles répa­rations ne doivent être exécutés que par du person­nel qualifié compétent. N’utiliser que des pièces de
rechange originales !

4. Changement des filtres et nettoyage

L’intervalle souhaitable pour le changement des
cartouches filtrantes dépend de la quantité de
poussière présente dans l’air et de la durée de
fonctionnement. Il doit donc être défini de façon
individuelle.
Attention ! Le changement du filtre doit être fait en
temps voulu : une cartouche filtrante encrassée pro­voque une élévation de la température dans
l’armoire électrique !
Il est possible de régénérer la cartouche filtrante en
la lavant ou en la passant à l’air comprimé.

3321.100

3321.107

3321.600

230/50/60 115/50/60 24 (DC) 48 (DC) 230/50/60 115/50/60 400/50/60, 3~

moteur à bague de

69 mA/
58 mA

3321.700 3321.700 3321.700 3321.700 3327.700 3327.700 3327.700

3321.800 3321.800 3321.800 3321.800 3326.800 3326.800 3326.800

3321.115

3321.117

3321.615

déphasage

autodémarrant

138 mA/
115 mA

––––3183.100 3183.100 3183.100

IP 55 en utilisant une cartouche filtrante et un capot de protection contre les jets d’eau.

3321.024

3321.027

3

/h 700/720 m3/h

20/25 m

moteur

à courant

continu

86 mA

IP 54 en utilisant une cartouche filtrante

3321.048

3321.047

NEMA 1 est respecté.

5. Composition de la livraison

1 ventilateur à filtre prêt au raccordement,
1 gabarit de perçage.

6. Garantie

Pour l’appareil utilisé correctement, nous assurons sur
le matériau et les vices de fabrication une garantie
d’un an à compter du jour de la livraison.

7. Retraitement

Toutes les pièces en matière plastique utilisées dans
ces appareils sont recyclables.

8. Accessoires

8.1 Cartouches filtrantes de rechange,
cartouches filtrantes fine

8.2 Capot de protection contre les jets d’eau

8.3 Régulateur de température SK 3110.000

8.4 Indicateur de température avec contact inverseur
SK 3114.000 (seulement pour ventilateur
230 V AC)

8.5 Contrôle de vitesse de rotation SK 3120.000
(seulement pour ventilateur 230 V AC).

9. Coloris

RAL 7032 : SK 33xx.100 / .115 / .048 / .024 / .140
RAL 7035 : SK 33xx.107 / .117 / .047 / .027

3327.100

3327.600

moteur à bague de

autodémarrant

0,68 A/
1,00 A

3327.115

3327.615

déphasage

1,36 A/
2,00 A

3327.140

moteur

tri

phasé

0,27 A/
0,33 A

°

0

8

1

1

4

3

2

M

1~

NL1 PE

M

1~

NL1 PE

SK 3321. . . . SK 3327.140SK 3327.100 / .600

SK 3327.115 / .615

2.

M

3~

L2 L3L1 PE

1.

English

460/60/3~

Model No.
fan-and-filter units SK

Rated voltage Volt/Hz 230/50/60 115/50/60 24 (DC) 48 (DC) 230/50/60 115/50/60 400/50/60, 3~
Air throughput

unimpeded airflow

Axial fan

Rated current

Nominal output 12.5 W/10.3 W 3.0 W 4.1 W 155 W/212 W 167 W/230 W 146 W/205 W
Noise level 41/46 dB (A) 70/72 dB (A)

Spare filter mats
Fine filter mat

Hose-proof hood

Temperature range – 10 °C to + 55°C

Protection category to
EN 60 529/10.91

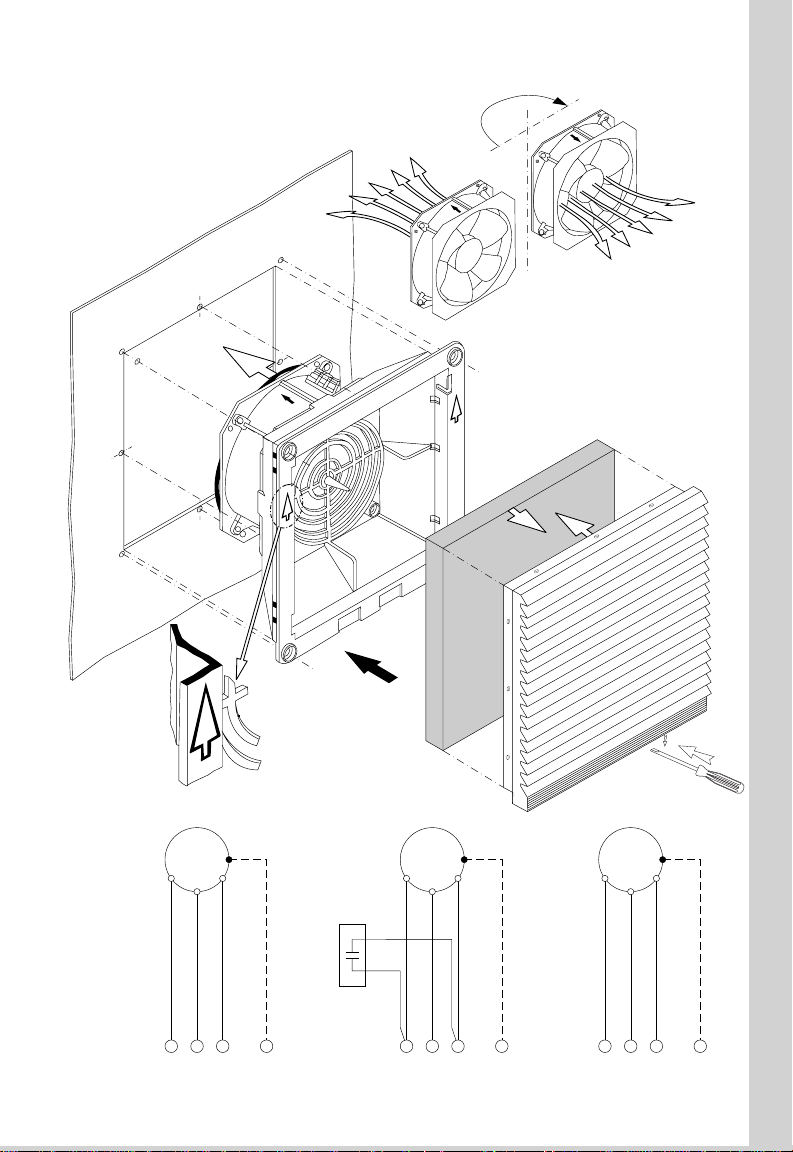

2. Assembly

Observe sequence of assembly 1 – 4, and mounting
position!
Airflow direction can be changed by reversing the
fitting of fan. Quick-assembly system for fan-and-filter
units and outlet filter.

Simply snap into place, and that’s it.

3. Electrical connection

Supply voltage and frequency must correspond to the
rated values stated on the nameplate. The relevant
requirements of the local electricity board must be
observed.
Electrical connection and repair must be carried out
by authorised specialist personnel only.
Use original spares only.

4. Filter replacement and cleaning

The frequency of filter replacements should be deter­mined individually, depending on dust accumulation
and operating period.
Note: Filter replacement must be carried out in good
time.
A soiled filter mat will cause the temperature to rise
inside the enclosure!
The filter mat can be regenerated by washing or
blowing out.

5. Supply includes

1 fan-and-filter unit, ready for connection,

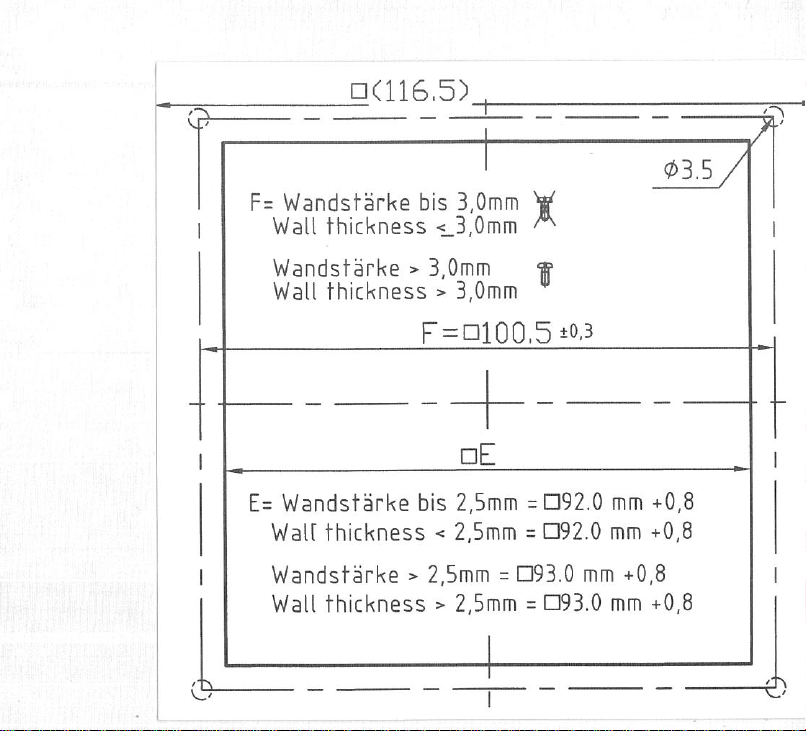

1 drilling template.

3321.100

3321.107

3321.600

self-starting shaded

69 mA/
58 mA

3321.700 3321.700 3321.700 3321.700 3327.700 3327.700 3327.700

3321.800 3321.800 3321.800 3321.800 3326.800 3326.800 3326.800

3321.115

3321.117

3321.615

pole motor

138 mA/
115 mA

––––3183.100 3183.100 3183.100

3321.024

3321.027

3

/h 700/720 m3/h

20/25 m

125 mA 0.09 A

IP 55 by using of filter mat and hose-proof hood.

3321.048

3321.047

DC motor

IP 54 by using of filter mat

Complies with NEMA 1.

6. Guarantee

We will guarantee this unit, if used correctly,
for 1 year in respect of materials and manufacturing
faults, from the date of its supply.

7. Waste disposal

The plastic material used in the components can be
recycled.

8. Accessories

8.1 Spare filter mats, fine filter mats

8.2 Hose-proof hood

8.3 Thermostat SK 3110.000

8.4 Temperature indicator with switch contact
SK 3114.000 (only for 230 V AC fan)

8.5 Speed control SK 3120.000
(only for 230 V AC fan).

9. Colour

RAL 7032: SK 33xx.100 / .115 / .048 / .024 / .140
RAL 7035: SK 33xx.107 / .117 / .047 / .027

3327.100

3327.600

self-starting shaded

0.65 A/

0.95 A

pole motor

3327.115

3327.615

1.50 A/

2.00 A

3327.140

AC motor

0.27 A/

0.33 A

°

0

8

1

1

4

3

2

M

1~

NL1 PE

M

1~

NL1 PE

SK 3321. . . . SK 3327.140SK 3327.100 / .600

SK 3327.115 / .615

2.

M

3~

L2 L3L1 PE

1.

Nederlands

460/60/3~

Bestelnr.
Ventilator SK

Aansluitspanning Volt/
Hz

Luchtverplaatsing
vrijblazend

Axiaalventilator

Nominale bedrijfsstroom

Nominaal opgenomen
vermogen

Geluidsniveau 41/46 dB (A) 70/72 dB (A)

Filtermat
Fijnfiltermat

Afdekkap voor
ventilatoren i. v. m.
spuitwater

Temperatuurbereik – 10 °C tot + 55 °C
Beschermklasse

volgens
EN 60 529/10.91

2. Montage

Let op de montagevolgorde 1 – 4 en de inbouwstand!
Door het omkeren van de ventilator kan de lucht­stroomrichting omgedraaid worden.

Snelmontagesysteem voor ventilator en ventilatie­rooster, simpel inklikken.

3. Elektrische aansluiting

De aansluitspanning en netfrequentie moeten
overeenkomen met de nominale waarden vermeld
op het typeplaatje.
De plaatselijke voorschriften opvolgen.
Het elektrisch aansluiten en eventueel repareren
alleen door geautoriseerd vakpersoneel uit laten
voeren.
Alleen originele onderdelen gebruiken!

4. Filtermatten verwisselen en schoonmaken

De regelmaat waarmee filtermatten vervangen of
schoongemaakt moeten worden is afhankelijk van de
vervuiling en de inschakelduur en moet per situatie
vastgelegd worden.
Let op! Filtermat op tijd vervangen of schoonmaken.
Een vervuilde filtermat kan ertoe leiden dat de
temperatuur in de schakelkast te hoog wordt.
De filtermat kan door uitwassen of doorblazen
schoongemaakt worden.

5. Levering

1 ventilator, aansluitgereed,
1 sjabloon.

3321.100

3321.107

3321.600

230/50/60 115/50/60 24 (DC) 48 (DC) 230/50/60 115/50/60 400/50/60, 3~

kortsluitankermotor

69 mA/
58 mA

3321.700 3321.700 3321.700 3321.700 3327.700 3327.700 3327.700

3321.800 3321.800 3321.800 3321.800 3326.800 3326.800 3326.800

3321.115

3321.117

3321.615

20/25 m

zelfaanlopende

138 mA/
115 mA

12,5 W/10,3 W 2,0 W 157 W/220 W 157 W/220 W 146 W/205 W

––––3183.100 3183.100 3183.100

IP 55 bij toepassing van een filtermat en afdekkap voor ventilatoren i. v.m. spuitwater

3321.024

3321.027

3

/h 700/720 m3/h 700/720 m3/h 700/720 m3/h

86 mA

IP 54 bij toepassing van een fijnfiltermat

3321.048

3321.047

gelijkstroom-

motor

Aan NEMA 1 wordt voldaan.

6. Garantie

Op dit apparaat wordt een garantie van 1 jaar gege­ven. De garantie geldt vanaf de dag van levering en
voorzover het apparaat vakkundig is gebruikt.

7. Recycling

De toegepaste kunststof materialen zijn recyclebaar.

8. Toebehoren

8.1 Filtermatten, fijnfiltermatten

8.2 Afdekkap voor ventilatoren i. v. m. spuitwater

8.3 Thermostaat SK 3110.000

8.4 Temperatuurindicator met schakelcontact
SK 3114.000 (alleen bij ventilator 230 V AC)

8.5 Toerentalregeling SK 3120.000
(alleen bij ventilator 230 V AC).

9. Kleur

RAL 7032: SK 33xx.100 / .115 / .048 / .024 / .140
RAL 7035: SK 33xx.107 / .117 / .047 / .027

3327.100

3327.600

zelfaanlopende

kortsluitankermotor

0,68 A/
1,00 A

3327.115

3327.615

1,36 A/
2,00 A

3327.140

draaistroom-

motor

0,27 A/
0,33 A

°

0

8

1

1

4

3

2

M

1~

NL1 PE

M

1~

NL1 PE

SK 3321. . . . SK 3327.140SK 3327.100 / .600

SK 3327.115 / .615

2.

M

3~

L2 L3L1 PE

1.

Schaltschrank-Systeme

Industrial Enclosures
Systèmes d’armoires électriques
Schakelkastsystemen
Apparatskåpssystem

Sistemi di armadi per quadri di comando

Sistemas de armarios de distribución

Elektronik-Aufbau-Systeme EL

Electronic Packaging EL
Systèmes d’intégration électronique EL
Elektronica opbouwsystemen EL
Elektronikuppbyggnad och inkapsling EL

Sistemi di allestimento per l’elettronica industriale EL

Sistemas para electrónica EL

System-Klimatisierung SK
System Climate Control SK

Systèmes de climatisation SK
Systeemklimatisering SK
Systemklimatisering SK

Soluzioni di climatizzazione per quadri di comando SK

Climatización de sistemas SK

Stromverteilung SV
Power Distribution SV

Distribution du courant SV
Stroomverdeling SV
Strömfördelning SV

Distribuzione di corrente SV

Distribución de corriente SV

IT-Solutions
IT Solutions

Solutions IT
IT-Solutions
IT-lösningar

Soluzioni per IT

Soluciones TI

Rittal GmbH & Co. KG · Postfach 1662 · D-35726 Herborn
Telefon [phone] · Telefax [phone] · eMail: [e-mail] · www.rittal.de

240 504

Umschalten auf Perfektion

Communication Systems CS
Communication Systems CS

Solutions Télécom CS
Outdoor-behuizingen CS
Utomhusskåp CS

Soluzioni outdoor CS

Sistemas para comunicaciones CS

8/98

4. Aufl.

02/04
