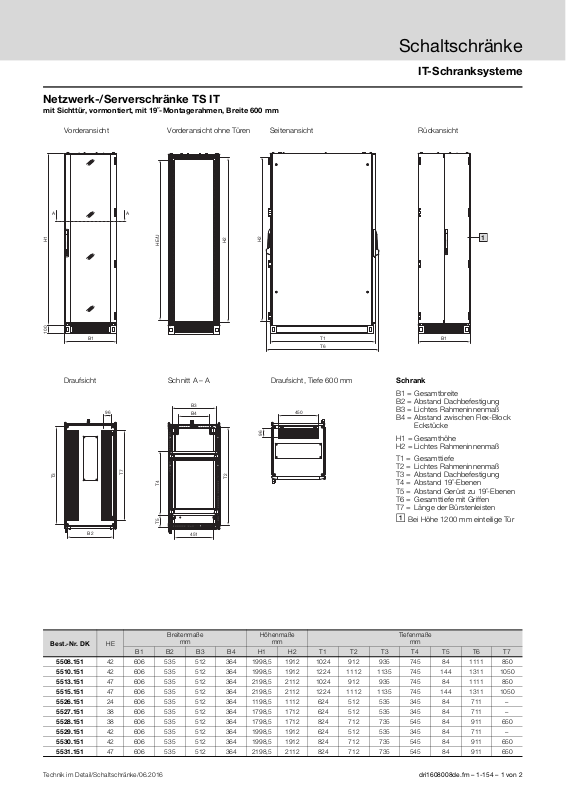

Netzwerk-/Serverschränke TS IT
mit Sichttür, vormontiert, mit 19˝-Montagerahmen, Breite 600 mm
Vorderansicht Rückansicht
Draufsicht
Best.-Nr. DK HE
Breitenmaße
mm
Höhenmaße
mm
Tiefenmaße
mm
B1 B2 B3 B4 H1 H2 T1 T2 T3 T4 T5 T6 T7
5508.151 42 606 535 512 364 1998,5 1912 1024 912 935 745 84 1111 850
5510.151 42 606 535 512 364 1998,5 1912 1224 1112 1135 745 144 1311 1050
5513.151 47 606 535 512 364 2198,5 2112 1024 912 935 745 84 1111 850
5515.151 47 606 535 512 364 2198,5 2112 1224 1112 1135 745 144 1311 1050
5526.151 24 606 535 512 364 1198,5 1112 624 512 535 345 84 711 –
5527.151 38 606 535 512 364 1798,5 1712 624 512 535 345 84 711 –
5528.151 38 606 535 512 364 1798,5 1712 824 712 735 545 84 911 650
5529.151 42 606 535 512 364 1998,5 1912 624 512 535 345 84 711 –
5530.151 42 606 535 512 364 1998,5 1912 824 712 735 545 84 911 650
5531.151 47 606 535 512 364 2198,5 2112 824 712 735 545 84 911 650
T4
T5
451
B4
B3
T2
96
450
Vorderansicht ohne Türen Seitenansicht
Schnitt A – A Draufsicht, Tiefe 600 mm Schrank
B1 = Gesamtbreite
B2 = Abstand Dachbefestigung
B3 = Lichtes Rahmeninnenmaß
B4 = Abstand zwischen Flex-Block
Eckstücke
H1 = Gesamthöhe
H2 = Lichtes Rahmeninnenmaß
T1 = Gesamttiefe
T2 = Lichtes Rahmeninnenmaß
T3 = Abstand Dachbefestigung
T4 = Abstand 19˝-Ebenen
T5 = Abstand Gerüst zu 19˝-Ebenen
T6 = Gesamttiefe mit Griffen
T7 = Länge der Bürstenleisten
Bei Höhe 1200 mm einteilige Tür
Schaltschränke
IT-Schranksysteme
A A
H1
100
B1 B1
HE/U
96
H2
H2
T1
T6
T3
T7
B2
1
dri1608008de.fm – 1-154 – 1 von 2Technik im Detail/Schaltschränke/06.2016
Schaltschränke
Netzwerk-/Serverschränke TS IT
mit Sichttür, vormontiert, mit 19˝-Montagerahmen, Breite 800 mm
Vorderansicht Seitenansicht Rückansicht
Draufsicht
A A
H1
100
B1
B1
1
T3
96
B2
T7
T4
T5
451
B4
B3
T2
96
650
Vorderansicht ohne Türen
Schnitt A – A Draufsicht, Tiefe 600 mm
Schrank
B1 = Gesamtbreite
B2 = Abstand Dachbefestigung
B3 = Lichtes Rahmeninnenmaß
B4 = Abstand zwischen Flex-Block
Eckstücke
H1 = Gesamthöhe
H2 = Lichtes Rahmeninnenmaß
T1 = Gesamttiefe
T2 = Lichtes Rahmeninnenmaß
T3 = Abstand Dachbefestigung
T4 = Abstand 19˝-Ebenen
T5 = Abstand Gerüst zu 19˝-Ebenen
T6 = Gesamttiefe mit Griffen
T7 = Länge der Bürstenleisten
Bei Höhe 1200 mm einteilige Tür
Best.-Nr. DK HE
Breitenmaße
mm
Höhenmaße
mm
Tiefenmaße
mm
B1 B2 B3 B4 H1 H2 T1 T2 T3 T4 T5 T6 T7
5503.151 24 806 735 712 564 1198,5 1112 824 712 735 545 147 911 650
5504.151 24 806 735 712 564 1198,5 1112 1024 912 935 745 87 1111 850
5505.151 38 806 735 712 564 1798,5 1712 824 712 735 545 147 911 650
5506.151 42 806 735 712 564 1998,5 1912 624 512 535 445 87 711 –
5507.151 42 806 735 712 564 1998,5 1912 824 712 735 545 147 911 650
5509.151 42 806 735 712 564 1998,5 1912 1024 912 935 745 87 1111 850
5511.151 42 806 735 712 564 1998,5 1912 1224 1112 1135 745 147 1311 1050
5512.151 47 806 735 712 564 2198,5 2112 824 712 735 545 147 911 650
5514.151 47 806 735 712 564 2198,5 2112 1024 912 935 745 87 1111 850
5516.151 47 806 735 712 564 2198,5 2112 1224 1112 1135 745 147 1311 1050
IT-Schranksysteme
HE/U
H2
H2
T1
T6
dri1608008de.fm – 1-154 – 2 von 2 Technik im Detail/Schaltschränke/06.2016
