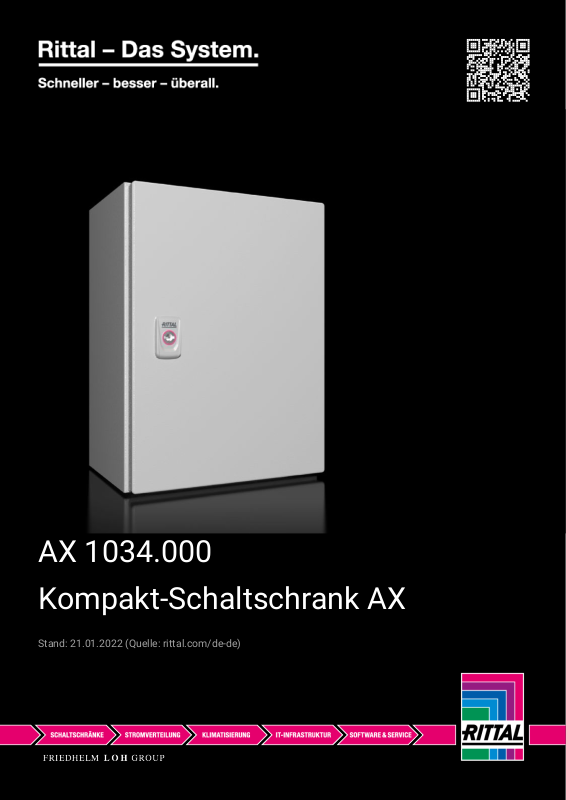

RITTAL AX1034.000 Datasheet

AX 1034.000
Kompakt-Schaltschrank AX

Stand: 21.01.2022 (Quelle: rittal.com/de-de)

AX 1034.000 - Kompakt-Schaltschrank AX Basisschrank
AX, Stahlblech

Perfektion mit System. Der neue Kompakt-Schaltschrank AX, Stahlblech bietet maximale
Datenqualität und Durchgängigkeit im Engineering sowie Flexibilität und Sicherheit bei Montage
und Innenausbau.

Eigenschaften

Material Gehäuse: Stahlblech

Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung

Oberäche Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet,

Strukturlack
Montageplatte: verzinkt

Farbe RAL 7035

Lieferumfang Gehäuse mit Tür(en)

Flanschplatte(n) im Gehäuseboden
Montageplatte
Türlochleiste
Verschluss: 3 mm Doppelbart

Schutzart NEMA NEMA 1, 3R, 4, 12

Schutzart IP nach EN 60 529 IP 66

Type rating nach UL 50E Type 1, 3R, 4, 12

IK-Code IK10

Abmessung Breite:300 mm

Höhe:400 mm
Tiefe:210 mm

Materialstärke Tür 1,5 mm

Materialstärke Gehäuse 1,25 mm

Materialstärke Montageplatte 2 mm

Montageplatte Breite:250 mm

Höhe:375 mm

© Rittal 2022 2

Eigenschaften

Anzahl Türen 1

Türanschlag wechselbar Ja

Anzahl Verschlüsse 1

Verschluss Ausführung Verschluss:Vorreiber

Anzahl Verschlüsse:1
Verschlusseinsatz:3 mm Doppelbart

Flanschplatte Größe:1

Anzahl:1

Grundmaterial Stahlblech

Gewicht/VE 8,38 kg

Verpackungseinheit 1 Stück

ETIM 7.0 EC000261

ECLASS 8.0 27180101

Approbationen

Approbationen Bureau Veritas

DNV-GL
Lloyds Register of Shipping
UL + C-UL

Zertikate Schutzart

Erklärungen Herstellererklärung

Konformitätserklärung
Konformitätserklärung UK

© Rittal 2022 3

Ausschreibungstext

Gehäuse mit Tür:
Stabile Stahlblechkonstruktion bestehend aus
Korpus aus einem Stück
gekantet und geschweißt,
mit umlaufender Schutzrinne an der Türöffnung,
Rückwand mit Durchzügen
für Wandbefestigungshalter. Gehäuseboden mit
Stahlblechanschplatte.
Tür mit geschäumter PU-Schaum-Dichtung,
beidseitig senkrechten Türlochleisten,
mit Schutzleiteranschluss,
verschraubten Scharnieren. Wechselbar von
Rechts- auf Linksscharnierung,
130° Öffnungswinkel nach VDI
(nachrüstbar auf 180°), ein Vorreiberverschluss mit
Doppelbarteinsatz nach DIN 43668
Montageplatte: mit Schlüssellochung für Erdung,
mit Maßaufdruck, Befestigt mit Ringschweißmuttern.
QR Code:
Gedruckter QR Code auf Korpus, Tür und Typenschild
zur eindeutigen Kennzeichnung und zum
einfachen Abruf relevanter Produkt-Informationen und ­Dokumentationen, sowie eindeutiger Nachverfolgbarkeit der
einzelnen Teile.
Zubehör: Mini-Komfortgriff, Verschlusseinsätze,
Wandbefestigungshalter,
Kunststoff- und Metall- Flanschplatten,
Kabeldurchführung, modular, Erdungsbänder,
Schaltplantaschen, Türarretierung, Sichtfenster,
Bedientableaus, Filterlüfter, Heizungen,
Schwenkrahmen, Schutzdach, 180° Scharnier
Material:
Gehäuse, Tür: Stahlblech
Montageplatte: Stahlblech, verzinkt
Oberächenausführung Gehäuse und Tür:
Dreifache Behandlung der Oberäche für Korrosionsschutz
und Beständigkeit gegen Mineralöle, Schmierstoffe,
Bearbeitungsemulsionen und Lösungsmittel: Nanokeramische
Beschichtung, Elektrophorese-Tauchgrundierung,

© Rittal 2022 4

Außenächen in RAL 7035 Struktur pulverbeschichtet.
Schutzart nach IEC 60 529: IP 66
Schutzart nach UL 508A: Typ 4
Abmessungen (B x H x T): 300x400x210 mm

© Rittal 2022 5
