Rittal AE 1030.500, AE 1031.500, AE 1032.500, AE 1033.500, AE 1034.500 Installation Instructions

...

AE Stahlblech AE Sheet steel AE en tôle d’acier

Montage- und Bedienungsanleitung Assembly and operating instructions Notice de montage et d’emploi

AE 1030.500 AE 1031.500 AE 1032.500 AE 1033.500 AE 1034.500 AE 1035.500 AE 1036.500 AE 1037.500 AE 1038.500 AE 1039.500 AE 1045.500 AE 1050.500

AE 1054.500 AE 1055.500 AE 1057.500 AE 1058.500 AE 1060.500 AE 1073.500 AE 1076.500 AE 1077.500 AE 1090.500 AE 1100.500 AE 1110.500 AE 1114.500

AE 1130.500 AE 1180.500 AE 1213.500 AE 1260.500 AE 1280.500 AE 1338.500 AE 1339.500 AE 1350.500 AE 1360.500 AE 1376.500 AE 1380.500

Inhaltsverzeichnis Contents Sommaire

Seite

1. Hinweise zur Dokumentation 3

1.1 CE-Kennzeichnung 3

1.2 Aufbewahrung der Unterlagen 3

1.3 Verwendete Symbole 3

1.4 Mitgeltende Unterlagen 3

1.5 Normative Verweise 3

2. Sicherheitshinweise 4 – 6

3. Gerätebeschreibung 7 – 10

3.1 Bestimmungsgemäße Verwendung 7 – 8

3.2 Funktionsbeschreibung und Bestandteile 9

3.3 Lieferumfang 10

4. Montage und Aufstellung 11 – 21

4.1 Anforderungen an den Aufstellort 11

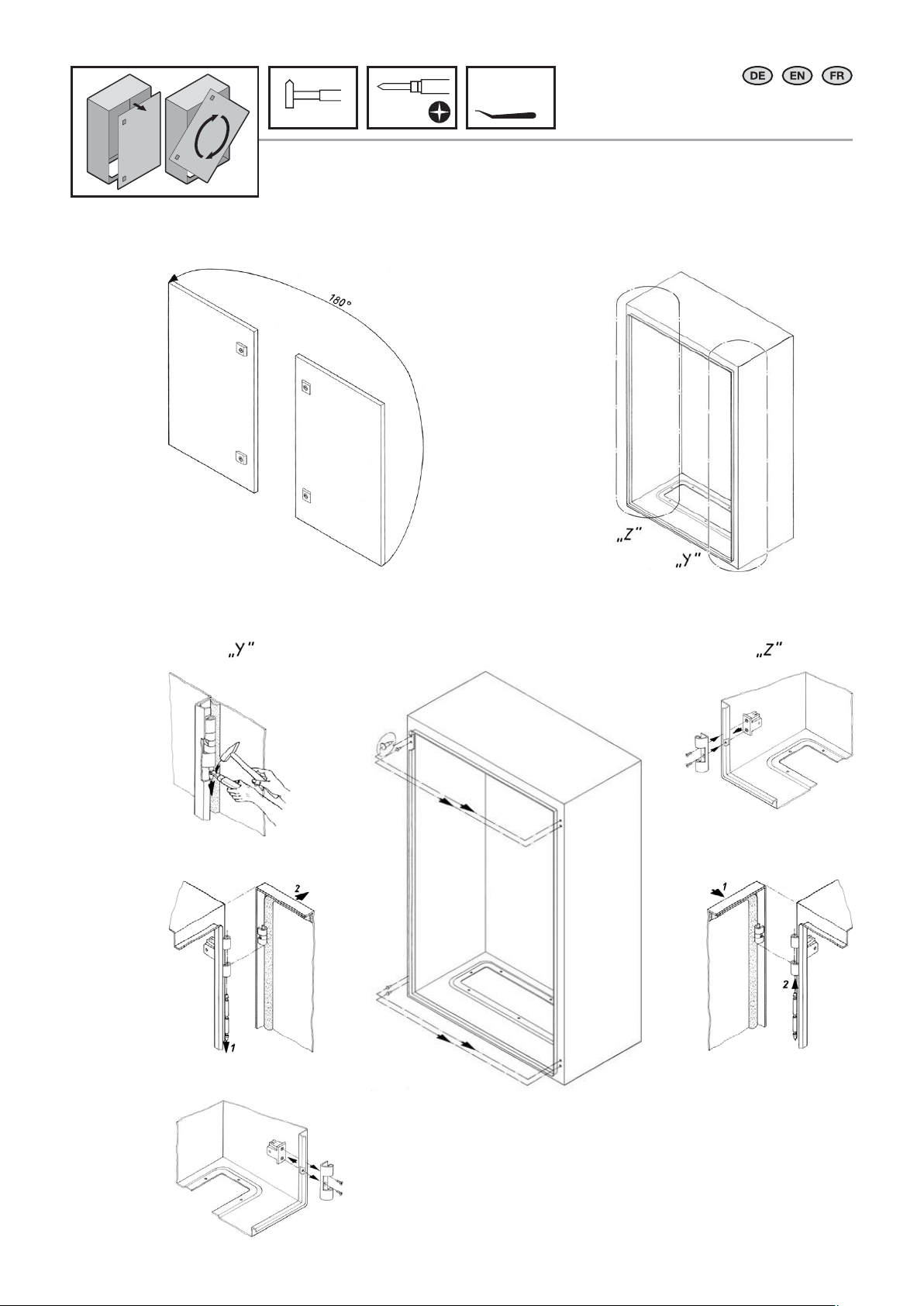

4.2 Türanschlagwechsel, eintürig 12

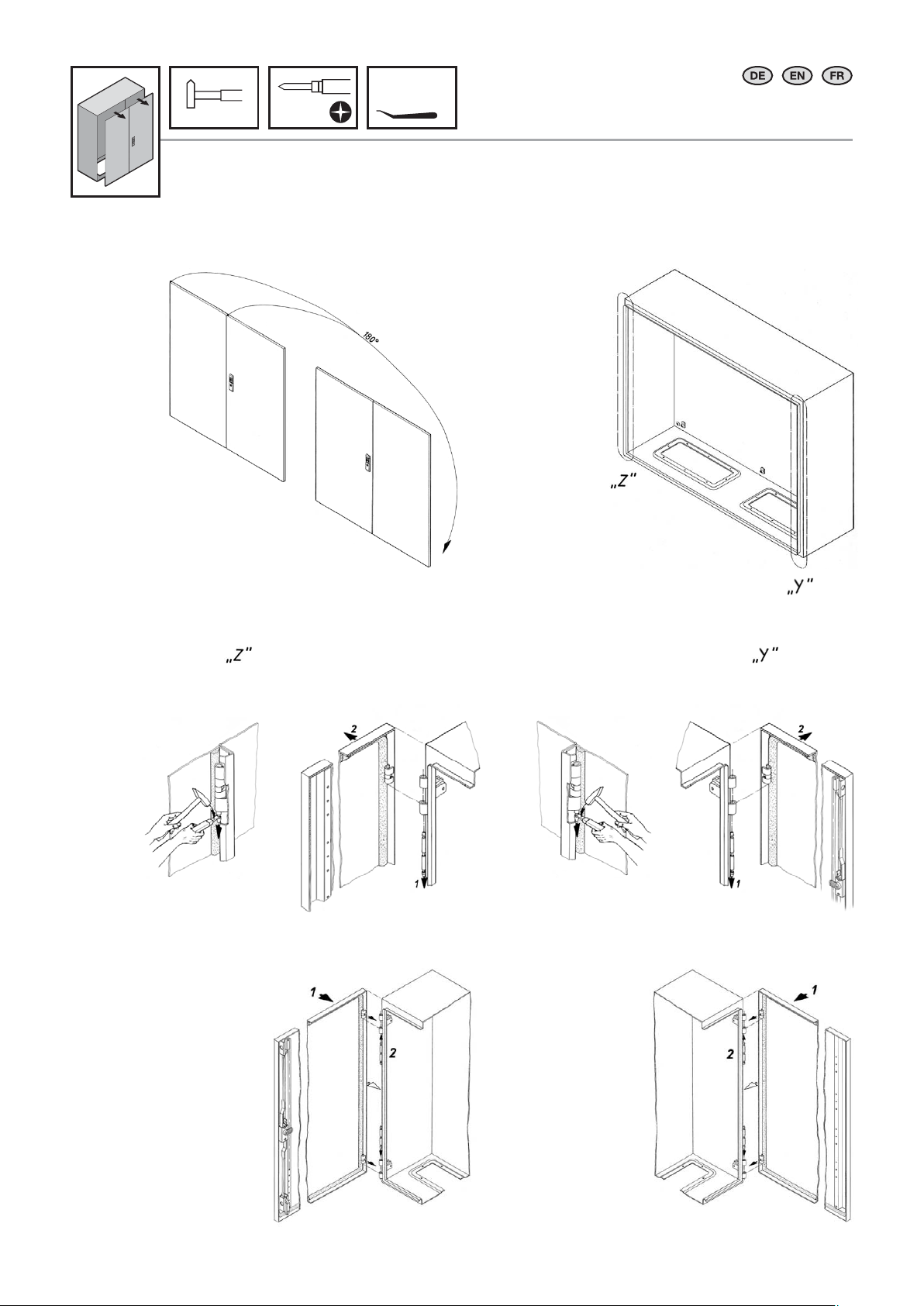

4.3 Türanschlagwechsel, doppeltürig 13

4.4 Vorreiberverschluss, Umbau 14

4.5 Stangenverschluss, Umbau 15

4.6 Montageplatte, Einbau 16

4.7 Erdung und Potenzialausgleich 17

4.8 Flanschplatte, Einbau 18

4.9 Verschlussstopfen 19

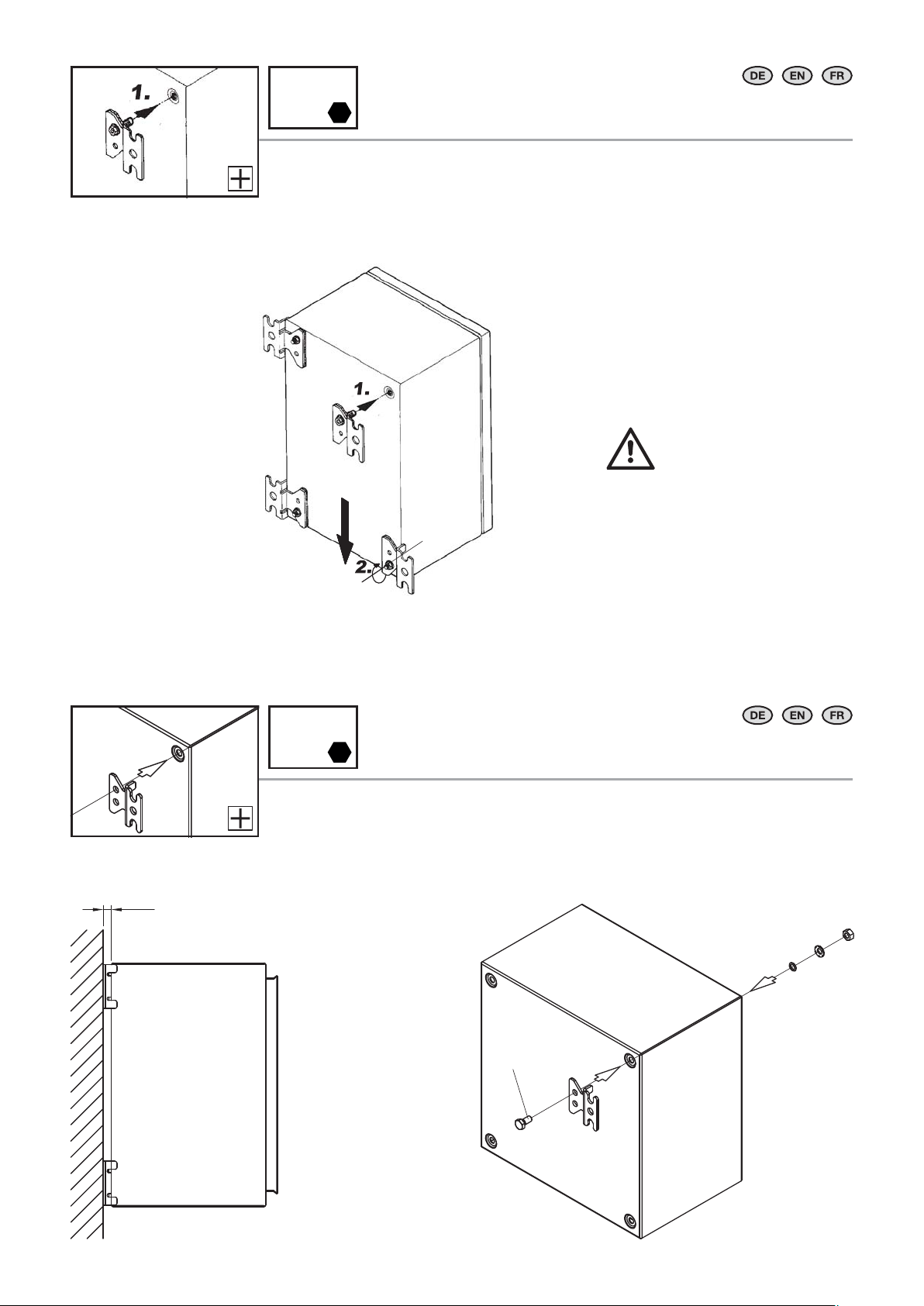

4.10 Wandbefestigung 20

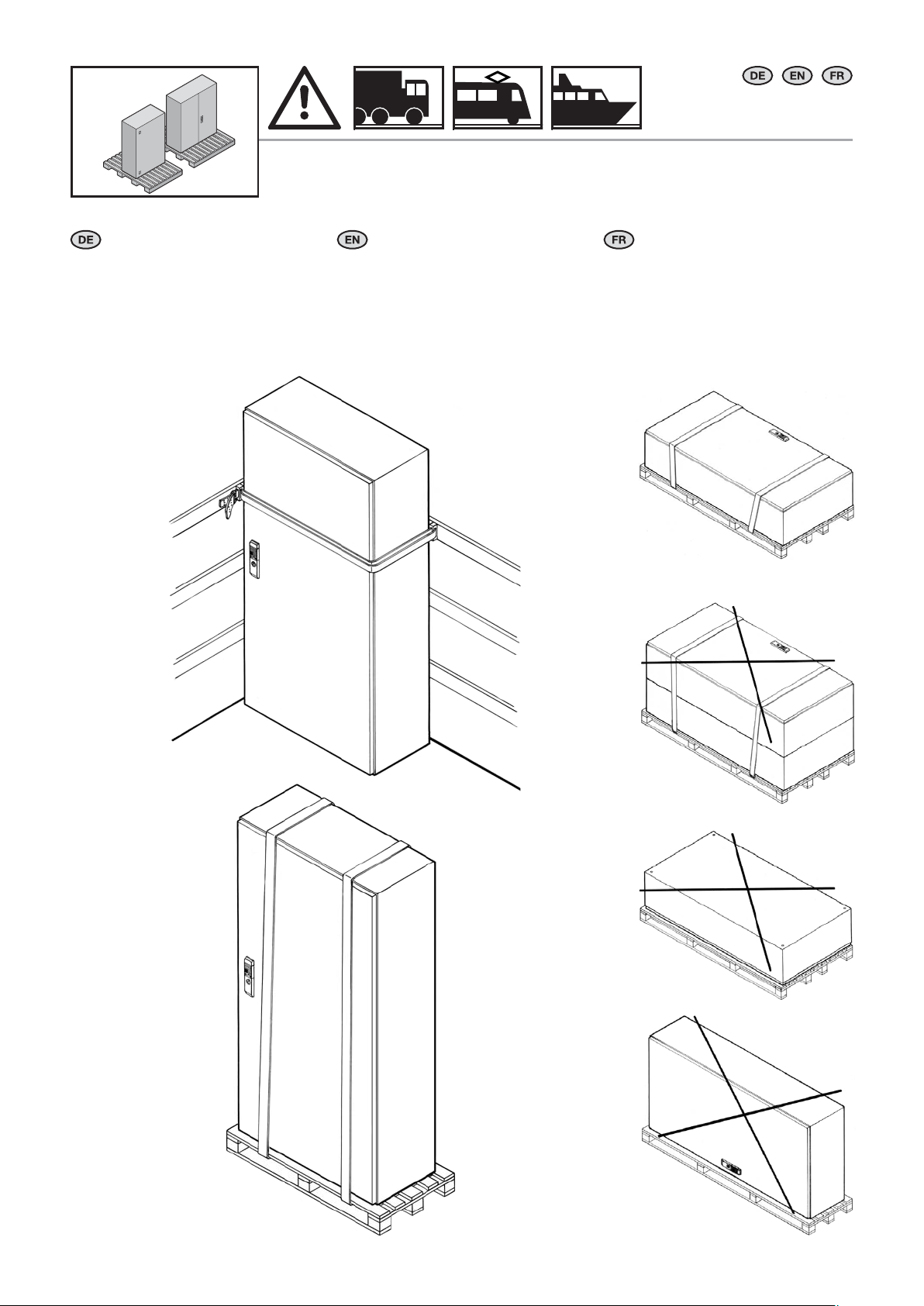

5. Transport 21 – 22

6. Installation 23

7. Erdung und Potenzialausgleich 23

8. Bedienung 23

9. Inspektion und Wartung 24

10. Lagerung 24

11. Technische Daten/ Schutzgrade/ Verlustleistung 25 – 27

12. Ersatzteile 28

13. Garantie 28

14. Kundendienstadressen 28

Page

1. Notes on documentation 3

1.1 CE labelling 3

1.2 Storing the documents 3

1.3 Symbols used 3

1.4 Other applicable documents 3

1.5 Normative references 3

2. Safety instructions 4 – 6

3. Device description 7 – 10

3.1 Proper usage 7 – 8

3.2 Function description and components 9

3.3 Scope of delivery 10

4. Assembly and siting 11 – 21

4.1 Site requirements 11

4.2 Door hinge change, single door 12

4.3 Door hinge change, double door 13

4.4 Cam lock, modiﬁ cation 14

4.5 Locking rod, modiﬁ cation 15

4.6 Mounting plate, installation 16

4.7 Earthing and potential equalisation 17

4.8 Gland plate, installation 18

4.9 Sealing plugs 19

4.10 Wall mounting 20

5. Transport 21 – 22

6. Installation 23

7. Earthing and potential equalisation 23

8. Operation 23

9. Inspection and maintenance 24

10. Storage 24

11. Technical speciﬁ cations/ Degrees of protection/ Heat loss 25 – 27

12. Spare parts 28

13. Guarantee 28

14. Customer services addresses 28

Page

1. Remarques relatives à la documentation 3

1.1 Certiﬁ cation CE 3

1.2 Conservation des documents 3

1.3 Symboles utilisés 3

1.4 Autres documents applicables 3

1.5 Renvois à la norme 3

2. Consignes de sécurité 4 – 6

3. Description du co ret 7 – 10

3.1 Utilisation correcte du co ret 7 – 8

3.2 Description fonctionelle et éléments 9

3.3 Composition de la livraison 10

4. Montage et implantation 11 – 21

4.1 Exigences concernant le lieu d’implantation 11

4.2 Charnières réversibles, co ret à une porte 12

4.3 Charnières réversibles, co ret à deux portes 13

4.4 Remplacement serrure à came 14

4.5 Remplacement tringlerie à crémone 15

4.6 Montage de la plaque de montage 16

4.7 Mise à la terre et équipotentialité 17

4.8 Montage de la plaque passe-câbles 18

4.9 Obturateurs 19

4.10 Fixation murale 20

5. Transport 21 – 22

6. Installation 23

7. Mise à la terre et équipotentialité 23

8. Utilisation 23

9. Inspection et entretien 24

10. Stockage 24

11. Caractéristiques techniques / Indices de protection / Puissance dissipée 25 – 27

12. Pièces de rechange 28

13. Garantie 28

14. Coordonnées des services après-vente 28

2 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

1. Hinweise zur Dokumentation

1. Notes on documentation

1. Remarques relatives à la documentation

Die Montageanleitung richtet sich an alle Personen, die über eine entsprechende Fachausbildung verfügen, um Schaltschränke normgerecht mit elektrischen, elektronischen, mechanischen oder pneumatischen Betriebsmitteln auszurüsten, am Bestimmungsort aufzustellen bzw. zu montieren und betriebsfertig anzuschließen. Die Bedienungs anleitung richtet sich an das Bedienpersonal und entsprechend ausgebildete Fachkräfte für elektrotechnische und mechanische Instandhaltung.

1.1 CE-Kennzeichnung

Die Konformitätserklärung nach EN 62 208 steht als Download auf der Homepage von Rittal zur Verfügung.

1.2 Aufbewahrung der Unterlagen

Der Sicherheitshinweis und der Einlegezettel sind Teil des Produktes. Sie müssen dem Anlagenbetreiber ausgehändigt werden. Dieser übernimmt die Aufbewahrung, damit die Unterlagen im Bedarfsfall zur Verfügung stehen.

1.3 Verwendete Symbole

Beachten Sie folgende Sicherheits- und sonstige Hinweise in der Anleitung:

Gefahr! Unmittelbare Gefahr für Leib und Leben.

Achtung! Mögliche Gefahr für Produkt und Umwelt.

1.4 Mitgeltende Unterlagen

Für die hier beschriebenen Schaltschränke steht diese Montage- und Bedienungsanleitung als Download unter www.rittal.de zur Verfügung. Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, übernehmen wir keine Haftung. Zusätzlich gelten auch die Anleitungen des verwendeten Zubehörs.

1.5 Normative Verweise

Das Rittal Kompaktgehäuse AE entspricht einer Vielzahl technischer Regelwerke, wodurch das Gehäuse für unterschiedlichste Märkte und Einsatzbereiche qualiﬁ ziert ist. Eine aktuelle Übersicht ﬁ nden Sie beim Produkt auf www.rittal.de.

The assembly instructions are aimed at all persons who have an appropriate specialist training to allow them to equip enclosures to conform to standards with electrical, electronic, mechanical or pneumatic operating equipment, to place or install at the destination site and to connect ready to operate. The operating instructions are for the operating personnel and appropriately trained specialists for electro-technical and mechanical maintenance.

1.1 CE labelling

The declaration of conformity according to EN 62 208 can be downloaded from the Rittal homepage.

1.2 Storing the documents

The safety notes and the accompanying note are part of the product. They must be given to the plant operator, who is then responsible for the storage of the documents so that they are readily available when needed.

1.3 Symbols used

Please observe the following safety instructions and other notes in this guide:

Danger! Immediate danger to life and limb.

Caution! Potential threat to the product and its environment.

1.4 Other applicable documents

These installation instructions and operating instructions for the described enclosures can be downloaded from www.rittal.com. We cannot accept any liability for damage associated with failure to observe these instructions. The instructions for any accessories used also apply.

1.5 Normative references

Because the Rittal AE compact enclosure conforms to many technical regulations, the enclosure is suitable for the widest-range of markets and application areas. A current overview for the product is available at www.rittal.com.

La notice de montage s’adresse à toutes les personnes qui possèdent les compétences professionnelles correspondantes, pour équiper les co rets électriques avec du matériel électrique, électronique, mécanique ou pneumatique dans le respect des normes, pour les mettre en place ou les monter sur le lieu d’exploitation et pour les raccorder pour leur exploitation. La notice d’utilisation s’adresse au personnel d’exploitation et aux spécialistes formés en conséquence pour la maintenance électrotechnique et mécanique.

1.1 Certiﬁ cation CE

La déclaration de conformité selon la norme EN 62 208 est disponible pour téléchargement sur le site Internet de Rittal.

1.2 Conservation des documents

Les consignes de sécurité et la notice jointe font partie du produit. Elles doivent être remises à l’exploitant de l’installation. Celui-ci les conservera de manière à ce qu’elles soient disponibles en cas de besoin.

1.3 Symboles utilisés

Tenir compte des consignes de sécurité et autres directives contenues dans cette notice :

Danger ! Risque de blessure grave, voire mortelle.

Attention ! Danger éventuel pour le produit et l’environnement.

1.4 Autres documents applicables

La présente notice de montage et d’utilisation pour les co rets décrits ici peut être téléchargée sur le site internet www.rittal.fr. Nous déclinons toute responsabilité en cas de dommages imputables à la non-observation des instructions contenues dans ces documents. Veuillez également tenir compte des instructions relatives aux accessoires utilisés.

1.5 Renvois à la norme

Le co ret compact AE Rittal répond à de nombreuses normes techniques qui permettent au co ret d’être homologué pour divers marchés et domaines d’application. Un état actualisé est disponible sur le site internet www.rittal.fr.

3AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

2. Sicherheitshinweise

2. Safety instructions

2. Consignes de sécurité

Warnung vor der Schließbewegung von mechanischen Teilen einer Maschine/Einrichtung

Bei der Entwicklung des Kompaktschaltschranks AE wurden bereits im Konstruktionsstadium sicherheitskritische Punkte über eine Risikobewertung nach DIN EN ISO 12100 bewertet und vermieden. Da sich einige wenige Restrisiken nicht ausschließen lassen, sind folgende Hinweise zu beachten. Die Gehäuse müssen während Transport, Auf- und Ausbau gegen Umkippen gesichert werden. Bei einem Nichtbeachten der Sicherheitshinweise besteht die Möglichkeit der Gefahr für Gesundheit und Leben.

Warning against closing movements for mechanical parts of a machine/device

During the development of the AE compact enclosure, as part of the design study, a risk evaluation according to DIN EN ISO 12100 was conducted to evaluate and prevent safety-critical items. Because a few residual risks cannot be precluded, the following notes must be observed. The enclosure must be secured against tilting during transport, assembly and conﬁ guration. Danger to life and health in case of non-observance of the safety instructions.

Danger dû à la fermeture des pièces mécaniques d’une machine / installation

Lors du développement du co ret compact AE, les points critiques pour la sécurité ont déjà été analysés et prévenus lors de la fabrication via une analyse des risques selon la norme DIN EN ISO 12100. Les remarques suivantes sont à respecter car quelques risques résiduels ne peuvent pas être supprimés. Lors du transport, du montage et de l’équipement, les co rets doivent être sécurisés pour ne pas basculer. Il est possible que la santé et la vie des personnes soient mises en danger en cas de non-respect des consignes de sécurité.

Waarschuwing voor de sluitbeweging van mechanische onderdelen van een machine/voorziening

Bij de ontwikkeling van de compacte kast AE zijn er al in de ontwerpfase veiligheidskritische punten vastgesteld en vermeden door middel van een risico-evaluatie conform DIN EN ISO 12100. Omdat enkele resterende risico’s niet kunnen worden uitgesloten, dienen de volgende instructies in acht te worden genomen. De behuizing dient tijdens het transport, de montage en de conﬁ guratie te worden beveiligd tegen kantelen. Wanneer de veiligheidsinstructies niet in acht worden genomen, kan dit leiden tot een risico op letsel en overlijden.

Varning för stängningsrörelse på mekaniska delar i en maskin/enhet

Vid utvecklingen av kompaktapparatskåp AE har säkerhetskritiska punkter utvärderats och undvikits redan på konstruktionsstadiet genom en riskbedömning enligt DIN EN ISO 12100. Eftersom vissa kvarvarande risker inte kan undvikas helt ska följande information observeras. Lådan måste säkras vid transport, montage och installation så att den inte kan välta. Om säkerhetsanvisningarna inte följs kan det ﬁ nnas risk för allvarliga skador eller dödsfall.

Prestare attenzione alla chiusura delle parti meccaniche di una macchina o di un dispositivo

Durante lo sviluppo degli armadietti compatti AE, già in fase di costruzione è stata eseguita una valutazione del rischio secondo la norma DIN EN ISO 12100 volta a identiﬁ care gli aspetti critici legati alla sicurezza ed eliminare eventuali pericoli. Dal momento che non è possibile escludere altri rischi, è necessario attenersi alle seguenti istruzioni. Gli armadietti devono essere ﬁ ssati durante il trasporto e le operazioni di montaggio/allestimento per evitare che si ribaltino. L’inosservanza delle avvertenze di sicurezza può comportare gravi lesioni personali, anche mortali.

Atención, movimiento de cierre de componentes mecánicos en una máquina/ instalación

Durante el desarrollo del armario compacto AE ya se evaluaron y subsanaron los puntos críticos para la seguridad a través de una valoración de riesgo según DIN EN ISO 12100. Puesto que algunos riesgos residuales no pueden evitarse, deben tenerse en cuenta las siguientes advertencias. Las cajas deben asegurarse durante el transporte, el montaje y el equipamiento con el ﬁ n de evitar el vuelco. Ignorar las advertencias de seguridad puede comportar riesgos para la salud y la vida de las personas.

Varoitus koneen/ laitteen mekaanisten osien sulkuliikkeestä

AE-kompaktikytkentäkaappien kehityksessä on otettu jo suunnitteluvaiheessa huomioon turvallisuuden kannalta kriittiset pisteet DIN EN ISO 12100:n mukaisen riskiarvioinnin perusteella, ja niitä on vältetty. Koska joitakin jäännösriskejä ei voi välttää, on noudatettava seuraavia ohjeita. Kotelo on kiinnitettävä kuljetuksen sekä asennuksen ja purkamisen aikana kaatumisen estämiseksi. Mikäli turvallisuusohjeita ei noudateta, saattaa aiheutua vaara terveydelle ja hengelle.

Advarsel mod lukkebevægelse af mekaniske dele i en maskine/indretning

Ved udviklingen af det kompakte kontaktskab (AE) blev der i konstruktionsfasen foretaget en risikovurdering af sikkerhedskritiske punkter jf. DIN EN ISO 12100, som herefter blev undgået. Det er ikke muligt at udelukke enkelte restrisici, hvorfor følgende anvisninger skal overholdes. Kabinetterne skal vippesikres ved transport, opstilling og udbygning. Manglende overholdelse af sikkerhedsanvisningerne udgør en sundhedsrisiko og livsfare.

Warnung vor sich bewegenden mechanischen Teilen

Warning against independently moving parts

Danger dû à des pièces mécaniques mobiles

Waarschuwing voor bewegende mechanische onderdelen

Varning för rörliga mekaniska delar

Prestare attenzione alle parti meccaniche in movimento

Atención, componentes mecánicos en movimiento

Varoitus liikkuvista mekaanisista osista

Advarsel mod uafhængigt bevægelige dele

2. Veiligheidsvoorschriften

2. Säkerhetsinstruktioner

2. Avvertenze di sicurezza

Die Anleitung ist zu lesen

The instructions must be read

La notice doit être lue

Lees de gebruiksaanwijzing

Bruksanvisningen måste läsas

Leggere le istruzioni

Leer el manual de instrucciones

Lue käyttöohjeet

Vejledningen skal læses

Aufsteigen auf eine Fläche ist verboten

Climbing on surfaces is prohibited

Il est interdit de marcher sur toute surface

Het is verboden het oppervlak te betreden

Förbjudet att stå på maskinens ytor

Divieto di salire sulla superﬁ cie

Prohibido subirse a una superﬁ cie

Nousu päälle on kielletty

Det er forbudt at klatre på maskinens overﬂ ader

2. Advertencias de seguridad

2. Turvallisuusohjeet

2. Sikkerhedsanvisninger

Installation durch Elektro-Fachkraft

Installation by specialist electricians

Installation par un électricien conﬁ rmé

Installatie door elektrotechnisch personeel

Ska installeras av behörig elektriker

L’installazione deve essere eseguita da un elettricista qualiﬁ cato

Instalación a realizar por un técnico electricista cualiﬁ cado

Asennuksen saa suorittaa vain sähköalan ammattilainen

Skal installeres af uddannet elektriker

Installation durch Mechanik-Fachkraft

Installation by specialist mechanics

Installation par un mécanicien conﬁ rmé

Installatie door monteur

Ska installeras av behörig montör

L’installazione deve essere eseguita da un meccanico qualiﬁ cato

Instalación a realizar por un técnico mecánico cualiﬁ cado

Asennuksen saa suorittaa vain mekaniikkaalan ammattilainen

Skal installeres af uddannet mekaniker

4 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

2. Faisnéis sábháilteachta

2. Wskazówki dotyczące bezpieczeństwa

Rabhadh: Gluaiseacht dúnta comhpháirteanna meicníochta meaisín/gléis

Agus an dhúthchásáil AE á forbairt, rinneadh measúnú riosca chun pointí criticiúla don tsábháilteacht a mheas mar chuid den chéim tógála de réir DIN EN ISO 12100 agus cuireadh cosc air. Toisc nárbh fhéidir mionrioscaí iarmharacha a chur as an áireamh, ní mór na treoracha seo a leanas a leanúint. Ní mór an chásáil a dhaingniú agus í á hiompar, á cóimeáil agus á cumrú, lena chinntiú nach dtiontóidh sí. Tá baol ann do shláinte agus beatha an duine mura leantar na treoracha seo.

Uwaga na zamykające się części mechaniczne maszyny lub urządzenia

Krytyczne pod względem bezpieczeństwa punkty projektu obudowy sterowniczej Kompakt AE zostały wyeliminowane już w fazie konstruowania dzięki analizie ryzyka wg normy DIN EN ISO 12100. Ponieważ nie można wykluczyć niektórych pozostałych zagrożeń, należy przestrzegać poniższych wskazówek. Podczas transportu, montażu i konﬁ guracji obudowa musi być zabezpieczona przed przewróceniem. Nieprzestrzeganie wskazówek bezpieczeństwa może spowodować niebezpieczeństwo dla życia i zdrowia.

Výstraha před rizikem úrazu ruky

Při vývoji kompaktní rozváděčové skříně AE byly již ve stádiu konstrukce na základě hodnocení rizik podle DIN EN ISO 12100 hodnoceny a odvráceny bezpečnostně kritické body. Protože není možno některá minimální zbytková rizika vyloučit, je nutno respektovat následující pokyny. Během přepravy, montáže a konﬁ gurace musí být skříňky zajištěny proti převrácení. Důsledkem nerespektování bezpečnostních pokynů může být ohrožení zdraví a života.

Предупреждение за движение от затварящи се механични части на машина/оборудване

При проектирането и разработването на компактния разпределителен шкаф AE, са оценени и избегнати критичните точки по отношение на безопасността чрез оценка на риска съгласно DIN EN ISO 12100. Тъй като някои остатъчни рискове не могат да се изключат, трябва да се спазват указанията от производителя. Корпусите трябва да се осигурят срещу преобръщане по време на транспортиране, монтаж и демонтаж. При неспазване на инструкциите за безопасност съществува потенциална опасност за здравето и живота.

Предупреждение об опасности при закрывании механических частей машины/установки

При разработке компактного распределительного шкафа AE в ходе оценки рисков согл. DIN EN ISO 12100 уже на стадии конструирования были оценены и минимизированы факторы, влияющие на безопасность. Так как некоторые остаточные риски исключить не возможно, следует принять во внимание следующие указания. Во время транспортировки и монтажа корпуса должны быть зафиксированы от опрокидывания. При несоблюдении мер безопасности возможна опасность для здоровья и жизни.

Προειδοποίηση πριν από την κίνηση κλειδώματος μηχανικών μερών μίας εγκατάστασης/ μηχανήματος

Τόσο κατά την εξέλιξη όσο και στο στάδιο κατασκευής του συμπαγούς ερμαρίου ζεύξεων AE, αξιολογήθηκαν και αποφεύχθηκαν σημεία που θέτουν σε κίνδυνο την ασφάλεια με την εφαρμογή μίας διαδικασίας αξιολόγησης κινδύνων κατά το DIN EN ISO 12100. Επειδή ορισμένοι ελάχιστοι κίνδυνοι δεν μπορούν να αποκλειστούν τελείως, θα πρέπει να τηρηθούν οι παρακάτω υποδείξεις. Τα περιβλήματα πρέπει να ασφαλίζονται από ενδεχομένη ανατροπή κατά τη μεταφορά, την τοποθέτηση και την αφαίρεση. Εάν αγνοηθούν οι υποδείξεις ασφαλείας υπάρχει κίνδυνος για τη ζωή και την υγεία.

Avertizare cu privire la mișcarea de închidere a pieselor mecanice ale unei mașini/ale unui dispozitiv

La dezvoltarea dulapurilor compacte AE au fost evaluate și prevenite punctele critice din punct de vedere al siguranței, încă din faza de proiectare, prin intermediul unei evaluări a riscurilor, conform DIN EN ISO 12100. Deoarece nu pot ﬁ excluse unele riscuri reziduale, trebuie respectate următoarele instrucțiuni. Carcasele trebuie să ﬁ e asigurate împotriva căderii în timpul transportului, instalării și demontării. La nerespectarea instrucțiunilor de siguranță, există posibilitatea periclitării sănătății și a vieții.

Upozorenje na uklopno kretanje mehaničkih dijelova stroja/uređaja

Pri razvoju kompaktnog rasklopnog ormara AE već su u u fazi izvedbe procijenjene i izbjegnute sigurnosno osjetljive točke na temelju procjene rizika sukladno normi DIN EN ISO 12100. Budući da nije moguće isključiti malobrojne preostale rizike, potrebno je pridržavati se sljedećih uputa. Kućišta se moraju prilikom transporta, montaže i demontaže osigurati od prevrtanja. U slučaju nepridržavanja sigurnosnih uputa moguća je opasnost po zdravlje i život.

Rabhadh: Comhpháirteanna meicniúla gluaisteachta

Uwaga na ruchome części mechaniczne

Výstraha; Rozmačkání

Предупреждение за движещи се механични части

Предупреждение об опасности движущихся механических частей

Προειδοποίηση από κινούμενα μηχανικά μέρη

Avertisment cu privire la piesele mecanice aﬂ ate în mișcare

Upozorenje na mehaničke dijelove koji su u pokretu

2. Bezpečnostní pokyny

Инструкции за безопасност

2. Меры безопасности

Ní mór an treoirleabhar a léamh

Przeczytać instrukcję

Odkaz na instrukce návodu k použití/brožury

Прочетете ръководството

Прочитать руководство

Απαιτείται το διάβασμα των οδηγιών

A se citi manualul

Pročitajte upute

Tá cosc ar dhreapadh ar an dromchla

Zakaz wchodzenia na powierzchnię

Nešlapat na povrh

Качването върху повърхностите е забранено

Становиться на поверхность запрещается

Απαγορεύεται η ανάβαση σε μία επιφάνεια

Urcarea pe o suprafață este interzisă

Zabranjeno je penjanje na površinu

2. Υποδείξεις ασφαλείας

2. Instrucțiuni de siguranță

2. Sigurnosne upute

Ní cheadaítear ach amháin do leictreoir cáilithe é a shuiteáil

Instalacja przez elektryka

Instalace vyžaduje elektro odbornost

Монтажът се извършва от електротехник

Установка силами специалистов по электрике

Εγκατάσταση από εκπαιδευμένο ηλεκτρολόγο

Instalarea se va face de un electrician caliﬁ cat

Instalaciju smije provesti samo ovlašteno stručno osoblje za električarske radove

Ní cheadaítear ach amháin do meicneoir cáilithe é a shuiteáil

Instalacja przez mechanika

Instalace odborným mechanikem

Монтажът се извършва от механик

Установка силами специалистов по механике

Εγκατάσταση από εκπαιδευμένο μηχανικό

Instalarea se va face de un mecanic caliﬁ cat

Instalaciju smije provesti samo ovlašteno stručno osoblje za mehaničarske radove

5AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

2. Biztonsági tudnivalók

2. Saugos nurodymai

2. Ohutusteatis

Gép/berendezés mechanikai részeinek zárómozgására történő ﬁ gyelmeztetés

Az AE kompakt kapcsolószekrény fejlesztésekor a biztonságtechnikailag kritikus pontokat már a konstrukció stádiumában a DIN EN ISO 12100 szerinti kockázatértékeléssel kiértékeltük, és ezeket elkerültük. Mivel néhány fennmaradó kockázat nem zárható ki, a következő tudnivalókat kérjük ﬁ gyelembe venni. A házakat szállítás, fel- és kiépítés során feldőlés ellen biztosítani kell. A biztonsági tudnivalók ﬁ gyelmen kívül hagyása esetén sérülés- és életveszély áll fenn.

Įspėjimas dėl mašinos/ įrenginio mechaninių dalių judėjimo, užsidarymo metu

Projektuojant kompaktinę skirstomąją spintą AE atlikus rizikos vertinimą pagal DIN EN ISO 12100 jau konstravimo etape buvo įvertinta rizika, atsižvelgta į saugos reikalavimus ir imtasi priemonių pašalinti galimus pavojus. Kadangi kai kurių liekamųjų pavojų pašalinti negalima, reikia laikytis toliau pateiktų nurodymų. Transportuojant, statant ir montuojant korpusus reikia ﬁ ksuoti, kad neapvirstų. Nesilaikant saugos nurodymų kyla pavojus sveikatai ir gyvybei.

Hoiatus masina/ seadme mehhaaniliste osade sulgemisliikumise eest

Kompaktse lülituskapi AE arendamisel hinnati juba ehitusstaadiumis ohutuskriitiliste punktide suhtes DIN EN ISO 12100 kohase riskianalüüsiga. Kuna mõningaid riske ei ole siiski võimalik välistada, tuleb järgida järgmisi juhiseid. Korpused peavad transportimise, kokkupaneku ja lahtivõtmise ajal olema ümberkukkumise suhtes kindlustatud. Ohutusjuhiste järgimata jätmisel võib esineda oht tervisele ja elule.

Uzmanieties iekārtas/ mašīnas mehānisko daļu aizvēršanās laikā

Drošības riski tika izvērtēti un novērsti jau AE sērijas kompaktā elektroskapja izstrādes un konstruēšanas posmā, veicot risku analīzi atbilstoši DIN EN ISO 12100. Tā kā nav iespējams izslēgt dažus atlikušos riskus, lūdzu, ņemiet vērā tālāk minētās prasības. Transportēšanas, montāžas un demontāžas laikā korpuss jānodrošina pret apgāšanos. Neievērojot drošības prasības, var tikt apdraudēta veselība un dzīvība.

Opozorilo pred zapiranjem mehanskih delov stroja/naprave

Pri razvijanju kompaktne stikalne omarice AE so bili že v fazi izdelave ovrednoteni in odpravljeni varnostno kritični vidiki ocene tveganja v skladu s standardom DIN EN ISO 12100. Nekaterih ostalih tveganj ni mogoče izključiti, zato je treba upoštevati naslednje napotke. Med transportom, postavljanjem in razstavljanjem je treba ohišja zavarovati tako, da se ne morejo prevrniti. Če ne upoštevate varnostnih napotkov, se lahko pojavi nevarnost za zdravje in življenje.

Dávajte pozor na zatvárací pohyb mechanických častí stroja/zariadenia

Pri vývoji kompaktnej rozvodnej skrine AE boli už v konštrukčnom štádiu vyhodnotené kritické body z hľadiska bezpečnosti na základe posúdenia rizika v zmysle normy DIN EN ISO 12100, čím sa predišlo ich výskytu. Keďže nie je možné vylúčiť výskyt malého počtu zvyškových rizík, je nutné dodržiavať nasledovné pokyny. Kryty musia byť počas prepravy, montáže a demontáže zabezpečené proti prevráteniu. V prípade nerešpektovania bezpečnostných pokynov môže dôjsť k ohrozeniu zdravia a života.

Cuidado quando as partes mecânicas de uma máquina/instalação se fecham

Durante a fase de projeto da caixa AE, foi realizada uma avaliação dos riscos segundo a norma DIN EN ISO 12100 para analisar e evitar aspetos críticos para a segurança. Como não é possível descartar alguns riscos residuais, é necessário seguir as instruções abaixo. Fixar as caixas durante o transporte, a montagem e a conﬁ guração para que não possam cair. Existe um potencial risco de vida ou de danos para a saúde se as instruções de segurança não forem seguidas.

Twissija dwar l-għeluq ta’ partijiet mekkaniċi ta’ magna/tagħmir

Fl-istadju tal-kostruzzjoni ﬂ -iżvilupp tal-armarju kompatt ta’ kontroll AE, diġà ġew evalwati u evitati punti ta’ sigurtà kritiċi permezz ta’ valutazzjoni tar-riskju skont DIN EN ISO 12100. Peress li din ma eskludietx ċerti riskji residwi, l-istruzzjonijiet li ġejjin għandhom jiġu osservati. Matul it-trasport, l-installazzjoni u l-iżmuntar, wieħed għandu jiżgura li l-kejsing ma jaqax. Jekk wieħed ma jsegwix dawn l-istruzzjonijiet ta’ sigurtà jista’ jkun hemm riskju għas-saħħa u l-ħajja tal-bniedem.

Mozgó mechanikai részekre történő ﬁ gyelmeztetés

Įspėjimas dėl judančių mechaninių dalių

Hoiatus liikuvate mehhaaniliste osade eest

Uzmanieties no kustīgām mehāniskām daļām

Opozorilo pred premikajočimi se mehanskimi deli

Dávajte pozor na pohyblivé mechanické časti

Cuidado com as partes mecânicas móveis

Twissija dwar partijiet mekkaniċi li jiċċaqilqu

2. Drošības prasības

2. Varnostni napotki

2. Bezpečnostné pokyny

Az utasítást el kell olvasni

Skaityti instrukciją

Lugeda kasutusjuhendit

Izlasiet instrukciju

Preberite navodila

Prečítajte si návod

Ler as instruções

Il-manwal għandu jinqara

A felületre lépni tilos

Draudžiama lipti ant paviršiaus

Pinna peale astumine on keelatud

Aizliegts kāpt uz virsmas

Vzpenjanje na površino je prepovedano

Je zakázané vystupovať na plošinu

É proibido subir para a superfície

Mhuwiex permess li wieħed jirfes fuq żona

2. Instruções de segurança

2. Struzzjonijiet ta' prekawzjoni

A szerelést elektromos szakembernek kell elvégeznie

Turi įrengti elektrikas

Kvaliﬁ tseeritud elektriku poolne paigaldamine

Uzstādīšanu drīkst veikt tikai kvaliﬁ cēts elektriķis

Namestitev lahko izvajajo samo usposobljeni strokovnjaki za elektrotehnična dela

Inštaláciu smie vykonávať len špecializovaný elektrotechnik

A instalação deve ser feita por um técnico eletricista especializado

Installazzjoni minn elettriċista kwaliﬁ kat/a

A szerelést mechanikus szakembernek kell elvégeznie

Turi įrengti mechanikas

Kvaliﬁ tseeritud mehhaaniku poolne paigaldamine

Uzstādīšanu drīkst veikt tikai kvaliﬁ cēts mehāniķis

Namestitev lahko izvajajo samo usposobljeni strokovnjaki za mehanična dela

Inštaláciu smie vykonávať len špecializovaný mechanik

A instalação deve ser feita por um técnico mecânico especializado

Installazzjoni minn mekkaniku kwaliﬁ kat/a

6 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

3. Gerätebeschreibung

3. Device description

3. Description du co ret

3. Beschrijving van het apparaat

3. Aggregatbeskrivning

3.1 Bestimmungsgemäße Verwendung

Diese Rittal Produkte sind Leergehäuse für Niederspannungs-Schaltgerätekombinationen mit einer Bemessungsspannung von höchstens 1000 V AC oder 1500 V DC und Mess-, Steuer- und Regelungstechnik im Innenraum. Für besondere Anforderungen und für Freiluftaufstellung muss die Eignung im Zweifelsfall durch Rittal bestätigt werden. Die in der Bedienungsanleitung angegebenen Belastungsgrenzen sind einzuhalten.

3.1 Proper usage

These Rittal products are empty enclosures for low-voltage switchgear combinations with maximum rated voltage 1000 V AC or 1500 V DC, and incorporate instrumentation and control systems. For special requirements and for outdoor installations, conﬁ rmation of suitability must be obtained from Rittal in case of doubt. The load limits speciﬁ ed in the operating instructions must be observed.

3.1 Utilisation correcte du co ret

Ces produits Rittal sont des co rets vides pour des combinaisons de disjoncteurs basse tension de max. 1000 V AC ou 1500 V DC et des équipements de contrôle et de régulation. Pour des applications spéciﬁ ques ou pour une implantation en extérieur, en cas de doute, faites vériﬁ er leur adéquation par Rittal. Les limites de charges indiquées dans la notice d’utilisation doivent être respectées.

3.1 Voorgeschreven gebruik

Deze Rittal-producten zĳ n lege behuizingen voor laagspanningsschakelinrichtingen met een nominale spanning van maximaal 1000 V AC of 1500 V DC en meet-, besturings- of regeltechnische elementen voor gebruik binnenshuis. Voor bĳ zondere vereisten en gebruik in de open lucht dient de geschiktheid bĳ twĳ fel door Rittal te worden bevestigd. De in de gebruiksaanwĳ zing aangegeven belastingsgrenzen dienen in acht te worden genomen.

3.1 Ändamålsenlig användning

Dessa Rittal-produkter är tomma skåp för lågspänningsfördelningskombinationer med märkspänning på högst 1000 V AC eller 1500 V DC och intern mät-, styr- och regleringsteknik. Vid särskilda förutsättningar och vid uppställning utomhus måste Rittal i tveksamma fall intyga produkternas lämplighet. De belastningsgränser som anges i bruksanvisningen måste observeras.

3. Descrizione del prodotto

3. Descripción del aparato

3. Laitteen kuvaus

3. Komponentbeskrivelse

3. Cur síos ar an ngléas

3. Opis urządzenia

3. Popis zařízení

3. Описание на оборудването

3.1 Uso conforme

Questi prodotti Rittal sono essenzialmente dei contenitori vuoti per l’installazione di apparecchiature assiemate di protezione e di manovra per bassa tensione con una tensione nominale max. 1000 V AC o 1500 V DC, nonché di apparecchi di misurazione, comando e regolazione. Per applicazioni speciali o per l’installazione out door, in caso di dubbi è necessaria la conferma dell’idoneità all’uso da parte di Rittal. Occorre inoltre rispettare i limiti di carico speciﬁ cati nel manuale d’uso.

3.1 Utilización conforme a la normativa

Estos productos Rittal son cajas vacías para conjuntos de aparamenta de baja tensión con una tensión máxima de 1000 V c.a. o 1500 V c.c. y para la técnica de medición, mando y regulación en interiores. Para aplicaciones especiales y para la ubicación en el exterior debe solicitarse la conformidad de Rittal. Deben mantenerse los límites de carga indicados en las instrucciones de mando.

3.1 Määräystenmukainen käyttö

Nämä Rittal-tuotteet ovat tyhjiä koteloita pienjännite-kytkentälaiteyhdistelmille, joiden mittausjännite on enintään 1 000 V AC tai 1 500 V DC ja joiden sisällä on mittaus-, ohjaus- ja säätötekniikkaa. Erityisiä vaatimuksia varten ja asennettaessa ulkotiloihin soveltuminen on varmistettava Rittalilta. Käyttöohjeissa mainittuja kuormitusrajoja on noudatettava.

3.1 Korrekt brug

Disse Rittal-produkter er tomme indkapslinger til kombinationer af lavspændings-tavleanlæg med en mærkespænding på maks. 1.000 V AC eller

1.500 V DC samt malings-, styrings- og reguleringsteknik til indendørs brug. Ved særlige anvendelseskrav og udendørs opstilling skal egnetheden i tvivlstilfælde bekræftes af Rittal. Belastningsgrænserne i brugsvejledningen skal altid overholdes.

3.1 Úsáid cheart

Cásáil fholamh le haghaidh lascthrealaimh íseal-vóltais le vóltais rátáilte níos airde nó is ionann le 1000 V AC nó 1500 V DC agus ionstraimíocht agus teicneolaíocht rialaithe i dtimpeallacht faoi dhíon atá sa táirgí Rittal seo. I gcás riachtanas speisialta agus suiteála lasmuigh, ní mór dul i dteagmháil le Rittal agus deimhniú a fháil uainn go bhfuil an táirge oiriúnach chuige sin. Ní mór na teorainneacha lóid sa lámhleabhar oibriúcháin a chomhlíonadh.

3.1 Użycie zgodnie z przeznaczeniem

Opisywane tutaj produkty Rittal to puste obudowy do rozdzielnic i sterownic niskonapięciowych o napięciu znamionowym nieprzekraczającym 1000 V AC lub 1500 V DC, a także do urządzeń pomiarowych sterujących i regulujących wewnątrz budynków. Przydatność do szczególnych wymagań oraz do instalacji na wolnym powietrzu wymagają potwierdzenia przez Rittal. Podane w instrukcji obsługi granice obciążeń muszą być przestrzegane.

3.1 Řádné používání

Tyto výrobky společnosti Rittal jsou prázdné skříně pro rozváděče nízkého napětí, jejichž jmenovité napětí nepřekračuje 1 000 V AC, nebo 1 500 VDC a měřicí, řídicí a regulační techniku ve vnitřních prostorách. V případě speciálních požadavků a instalace ve venkovním prostředí musí společnost Rittal při pochybnostech potvrdit vhodnost takového použití. Při instalaci musí být dodrženy meze zatížení uvedené v návodu.

3.1 Употреба по предназначение

Тези продукти на Rittal представляват празни корпуси за комбинации от комутационни устройства за ниско напрежение с номинално напрежение до максимум 1000 V AC или 1500 V DC, както и за контролно-измервателна апаратура разположена в закрито помещение. В случай на специални изисквания за монтаж на открито, моля консултирайте се с Rittal за потвърждение относно пригодността на продукта. Посочените в ръководството за експлоатация допустими граници на натоварване трябва да се спазват.

7AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

3. Описание устройства

3. Περιγραφή συσκευών

3. Descrierea dispozitivului

3. Opis uređaja

3. A készülék leírása

3.1 Условия применения

Данные продукты Rittal являются пустыми корпусами для низковольтных комплектных устройств с номинальным напряжением максимум 1000 В AC или 1500 В DC, а также для оборудования измерения и управления для установки внутри помещений. При наличии особых требований, а также при наружной установке в случае наличия сомнений необходимо получить подтверждение Rittal. Необходимо соблюдать диапазон нагрузок, указанный в руководстве по эксплуатации.

3.1 Προβλεπόμενη χρήση

Αυτά τα προϊόντα Rittal είναι άδεια ερμάρια για την τοποθέτηση συνδυασμών διατάξεων διακοπτών χαμηλής τάσης με τάση μέτρησης έως και 1000 V AC ή 1500 V DC, καθώς και για συστήματα μέτρησης, ελέγχου και ρυθμίσεων σε εσωτερικούς χώρους. Για ειδικές απαιτήσεις και για την τοποθέτηση σε εξωτερικούς χώρους ενδεχομένως να χρειαστεί η επιβεβαίωση της καταλληλότητας από την Rittal. Πρέπει να τηρηθούν τα όρια φορτίων και καταπονήσεων που αναφέρονται στις οδηγίες χειρισμού.

3.1 Utilizarea conformă cu destinația

Aceste produse Rittal sunt carcase goale pentru combinații de dispozitive de comutare la joasă tensiune, cu o tensiune nominală de maxim 1000 V c.a. sau 1500 V c.c. și care înglobează tehnologii de măsurare, control și reglare în spațiul interior. Pentru cerințe speciale și pentru instalarea în aer liber, în cazul în care aveți nelămuriri, trebuie să ﬁ e conﬁ rmat caracterul adecvat împreună cu ﬁ rma Rittal. Trebuie respectate limitele de incarcare speciﬁ cate în manualul de utilizare.

3.1 Predviđena uporaba

Ovi proizvodi tvrtke Rittal odnose se na prazna kućišta za niskonaponske kombinacije sklopnih uređaja s nazivnim naponom od najviše 1000 V kod izmjeničnog napona ili 1500 V kod istosmjernog napona te mjernom, upravljačkom i regulacijskom tehnikom u unutrašnjem prostoru. U slučaju dvojbi kod posebnih zahtjeva i vanjske montaže prikladnost mora potvrditi tvrtka Rittal. Obvezno je pridržavanje granica opterećenja koje su navedene u uputama za uporabu.

3. Įrenginio aprašymas

3. Seadme kirjeldus

3. Iekārtas apraksts

3. Opis naprave

3. Opis prístrojov

3. Descrição do aparelho

3. Deskrizzjoni tal-apparat

3.1 Rendeltetésszerű használat

Ezek a Rittal termékek üres házak kisfeszültségű kapcsolóberendezés-kombinációk számára, melyek névleges feszültsége legfeljebb 1000 V AC vagy 1500 V DC, illetve a mérés-, vezérlés- és szabályozástechnika számára, beltérben. Különleges követelmények és kültéri felállítás esetén az alkalmasságot kétség esetén a Rittal-lal kell jóváhagyatni. A használati utasításban megadott terhelési határértékeket be kell tartani.

3.1 Naudojimas pagal paskirtį

Šie „Rittal“ produktai yra tušti korpusai, skirti žemos įtampos skirstomųjų įrenginių kompleksams, kurių vardinė įtampa ne didesnė nei 1000 V kintamosios srovės arba 1500 V nuolatinės srovės, bei matavimo, valdymo ir reguliavimo technikos montavimui patalpose. Esant specialiems reikalavimams, taip pat norint montuoti lauke, jei kyla abejonės būtina gauti „Rittal“ patvirtinimą. Privaloma laikytis naudojimo instrukcijoje nurodytų apkrovų ribų.

3.1 Sihtotstarve

Nende Rittali toodete puhul on tegemist tühjade korpustega, mis on mõeldud maanduspinge-lülitusseadme kombinatsioonidele, mille nimipinge on maksimaalselt 1000 V AC või 1500 V DC ning mille mõõte-, juhtimis- ja reguleerimistehnika on siseruumis. Eriliste nõudmiste puhul ja vabas õhus paigaldamiseks tuleb kahtluse puhul esmalt Rittaliga nõu pidada. Kasutusjuhendis nimetatud koormuspiiranguid tuleb järgida.

3.1 Paredzētais lietošanas veids

Šie Rittal produkti ir tukši korpusi zema sprieguma komutatoriem ar maksimālo spriegumu 1000 V maiņstrāvas vai 1500 V līdzstrāvas, kā arī mērierīcēm un vadības, regulēšanas ierīcēm iekštelpās. Ja ir neskaidrības par īpašām prasībām vai iespējām uzstādīt korpusu ārpus telpām, sazinieties ar Rittal, lai saņemtu apstiprinājumu. Ievērojiet lietošanas instrukcijā norādītos slodzes ierobežojumus.

3.1 Predvidena uporaba

Ti izdelki Rittal so prazna ohišja za kombinacije nizkonapetostnih stikalnih naprav z nazivno napetostjo največ 1000 V pri izmeničnem toku ali 1500 V pri enosmernem toku ter merilno, krmilno in nadzorno tehnologijo v notranjih prostorih. V primeru dvoma pri posebnih zahtevah in namestitvi na prostem mora primernost potrditi podjetje Rittal. Upoštevati je treba omejitve obremenitve, ki so navedene v navodilih za uporabo.

3.1 Zamýšľaný účel použitia

Pri týchto produktoch Rittal ide o prázdne kryty na kombinácie nízkonapäťových spínacích zariadení s max. dimenzovaným napätím 1 000 V AC alebo 1 500 V DC a technológiu merania a regulácie v interiéri. V prípade pochybností so zreteľom na osobitné požiadavky a umiestnenie v otvorenom priestranstve musí vhodnosť postupu potvrdiť spoločnosť Rittal. Je nutné dodržiavať hraničné hodnoty zaťaženia uvedené v návode na obsluhu.

3.1 Utilização

Estes produtos Rittal são caixas vazias adequadas para combinações de componentes de distribuição de baixa tensão com uma voltagem nominal de no máximo 1000 V AC ou 1500 V DC e para tecnologia de medição, controle e comando instalada em espaços internos. Para requisitos especiais ou montagem em áreas externas, em caso de dúvida a Rittal deve conﬁ rmar a respectiva adequação. É imprescindível manter os limites da capacidade de carga especiﬁ cados no manual de instruções.

3.1 Użu maħsub

Dawn il-prodotti ta' Rittal huma kompartimenti vojta għal assemblaġġi ta' switchgear b'vultaġġ baxx b'vultaġġ stmat li ma jaqbiżx 1000 V AC jew 1500 V DC u tagħmir ta' kejl u ta' strumentazzjoni fuq ġewwa. F'każ ta' ħtiġijiet speċjali u jekk għandek dubju dwar l-installazzjoni ﬁ l-beraħ, din għandha tiġi kkonfermata minn Rittal. Il-limiti tat-tagħbija speċiﬁ kati ﬂ -istruzzjonijiet għandhom jiġu osservati.

8 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

3. Gerätebeschreibung

3. Device description

3. Description du co ret

3.2 Funktionsbeschreibung und Bestandteile

Der Kompaktschaltschrank AE ist als Standoder Wandgehäuse geeignet für die Aufnahme von elektrischen, elektronischen, mechanischen oder pneumatischen Betriebsmitteln und Geräten im industriellen Innenbereich.

䡲 1 Kompaktschaltschrank AE mit

Tür(en),Doppelbart-Verschlusseinsatz 䡲 1 Montageplatte 䡲 1 / 2 Flanschplatte(n) 䡲 1 Zubehörbeutel (Inhalt siehe 3.3) 䡲 1 Sicherheitshinweis

Prüfen Sie den Lieferumfang auf Vollständigkeit.

3.2 Function description and components

As ﬂ oor-standing or wall mounting enclosure, the AE compact enclosure is suitable for accepting electrical, electronic, mechanical or pneumatic operating equipment and devices in the indoor industrial area.

䡲 1 AE compact enclosure with door(s),

double-bit lock insert 䡲 1 mounting plate 䡲 1/2 gland plate(s) 䡲 1 accessories bag (content see 3.3) 䡲 1 safety instructions

Please check the scope of supply for completeness.

3.2 Description fonctionnelle et éléments

Le co ret électrique AE est conçu comme co ret mural ou bâti industriel pour recevoir du matériel électrique, électronique, mécanique ou pneumatique et des appareils en milieu industriel.

䡲 1 co ret électrique AE avec porte(s),

dispositif de verrouillage à panneton double 䡲 1 plaque de montage 䡲 1 / 2 plaque(s) passe-câbles 䡲 1 sachet d’accessoires (contenu, voir 3.3) 䡲 1 notice de sécurité

Vériﬁ er l’intégralité de la livraison.

9AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

3. Gerätebeschreibung

3. Device description

3. Description du co ret

3.3 Lieferumfang / 3.3 Scope of delivery / 3.3 Composition de la livraison

Best.-Nr. Model No. Référence

1032.500

1035.500 1073.500 1180.500

111111111

1260.500

1280.500

1030.500

1031.500

1033.500

1034.500

1036.500

1037.500

1038.500

1045.500

1050.500

1057.500

1338.500

1350.500

1380.500

1139.500

1054.500

1055.500

1058.500

1060.500

1076.500

1077.500

1090.500

1339.500

1360.500

1376.500

1114.500

1213.500

1110.500

1130.500 1100.500

Ø 9544444444

Ø AN 16–37711771

M8 x 30–11111111

M6 x 251––––––––

M6 x 12111111222

Ø 8,2–22222222

Ø 6,1311111222

M8–45–44–66

M8–33333333

M61011111222

A8,4 – 22222222

A6,4 311111222

A6,4 x 18 6 ––––––––

A61––––––––

A8–11111111

333333444

M8 x 48–45–44–66

M6 x 253––––––––

4,8 x 9,5 4 12 12 12 8 12 16 16 16

111111222

10 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

4. Montage und Aufstellung

4. Assembly and siting

4. Montage et implantation

4.1 Anforderungen an den Aufstellort

Vor der Montage ist zu beachten, dass

䡲 die Umgebungstemperatur am Aufstellort

nicht höher als +80°C ist.

䡲 die Umgebungstemperatur am Aufstellort

nicht niedriger als –20°C ist.

䡲 die relative Luftfeuchte nicht 50 % bei +40°C

übersteigt (bei niedrigeren Temperaturen dürfen höhere Luftfeuchtewerte zugelassen werden).

Liegen besondere Betriebsbedingungen vor, so müssen besondere Vereinbarungen zwischen Rittal und dem Anwender getro en werden.

Hinweise zur Montage

䡲 Halten Sie die auf Seite 25 vorgegebenen

Belastungsangaben ein.

䡲 Bei der Montage der Gehäuse ist auf eine

ausreichende Ebenheit der Montageﬂ ächen zu achten.

䡲 Halten Sie alle vorgegebenen Drehmoment-

angaben ein. Ein Über- bzw. Unterschreiten der in dieser Anleitung vorgegebenen Anzugsdrehmomente kann zu Anlagenschäden oder zu schweren bis hin zu tödlichen Verletzungen führen.

䡲 Vermeiden Sie nicht notwendige Ö nungen

am Schaltschrank. Jede nicht sorgfältig eingebrachte und abgedichtete Ö nung kann zu einer Reduzierung der Schutzart führen.

䡲 Die bestückte Montageplatte ist für den

Transport zu sichern.

䡲 Bei einer Wandmontage ist auf eine aus-

reichende Tragfähigkeit zu achten. Hier sind auch die Hinweise in der Anleitung des verwendeten Systemzubehörs zu berücksichtigen.

4.1 Site requirements

Prior to assembly, ensure that

䡲 the ambient temperature at the installation

site is not higher than +80°C.

䡲 the ambient temperature at the installation

site is not lower than –20°C.

䡲 the relative humidity does not exceed 50%

at +40°C (higher humidity levels are permitted at lower temperatures).

If particular operating conditions apply, special agreements must be made between Rittal and the user.

Assembly instructions

䡲 Observe the load capacities speciﬁ ed

on page 25.

䡲 When installing the enclosures the mounting

surfaces must be su ciently smooth.

䡲 Observe all speciﬁ ed torque values. Over- or

undershooting the tensioning torques speciﬁ ed in these instructions can cause system damage, severe injuries or even death.

䡲 Avoid any unnecessary openings on the

enclosure. Any opening that is not made and sealed carefully can reduce the degree of protection.

䡲 The equipped mounting plate must be

secured for transport.

䡲 Ensure adequate carrying capacity for wall

mounting. The notes in the instructions for the deployed system accessories must also be observed.

4.1 Exigences concernant le lieu d’implantation

Avant le montage, il faut veiller à ce que

䡲 la température ambiante du lieu

d’implantation ne soit pas supérieure à +80°C.

䡲 la température ambiante du lieu

d’implantation ne soit pas inférieure à –20°C.

䡲 l’humidité relative de l’air ne dépasse pas

50% à +40°C (des taux d’humidité supérieurs sont admissibles pour des températures plus basses).

Des accords particuliers doivent être signés entre Rittal et l’utilisateur en cas de conditions d’exploitation particulières.

Instructions relatives au montage

䡲 Veuillez respecter les charges maximales

admissibles à la page 25.

䡲 Lors du montage des co rets, il faut préser-

ver une planéité su sante de la surface de montage.

䡲 Respectez les couples de serrage prescrits.

Le non-respect des couples de serrage prescrits dans cette notice peut occasionner des dommages à l’installation ou des blessures graves voire mortelles.

䡲 Évitez les ouvertures non nécessaires sur

l’armoire électrique. Toute ouverture qui n’est pas soigneusement étanchéiﬁ ée peut réduire l’indice de protection.

䡲 La plaque de montage équipée doit être

bloquée pour le transport.

䡲 Une capacité de charge su sante doit être

assurée en cas de montage mural. Les remarques de la notice des accessoires utilisés doivent également être respectées

11AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

SM 2432.000

PH 2

4. Montage und Aufstellung

4. Assembly and siting

4. Montage et implantation

4.2 Türanschlagwechsel, eintürig / 4.2 Door hinge change, single door / 4.2 Charnières réversibles, co ret à une porte

SM 2432.000

= 2,2 Nm

12 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

SM 2432.000

PH 2

4. Montage und Aufstellung

4. Assembly and siting

4. Montage et implantation

4.3 Türanschlagwechsel, doppeltürig / 4.3 Door hinge change, double door / 4.3 Charnières réversibles, co ret à deux portes

SM 2432.000

13AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

PZ 2

4. Montage und Aufstellung

4. Assembly and siting

4. Montage et implantation

4.4 Vorreiberverschluss, Umbau / 4.4 Cam lock, modiﬁ cation / 4.4 Remplacement serrure à came

MD = 1,5 Nm

14 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

PZ 2

4. Montage und Aufstellung

4. Assembly and siting

4. Montage et implantation

4.5 Stangenverschluss, Umbau / 4.5 Locking rod, modiﬁ cation / 4.5 Remplacement tringlerie à crémone

M4 x 8

M5 x 6

M5 x 12

M5 x 24

M4: MD = 1,4 Nm M5: MD = 2,5 Nm

15AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

SW 10 SW 13

4. Montage und Aufstellung

4. Assembly and siting

4. Montage et implantation

4.6 Montageplatte, Einbau / 4.6 Mounting plate, installation / 4.6 Montage de la plaque de montage

MD = 8 Nm

= 10 Nm

MD = 8 Nm

A B

vormontieren / preassemble / prémonter

M8 x 30 1 –

M6 x 25 – 1

Ø 8,2 1 –

Ø 6,1 – 1

M8 1 –

M6 – 1

M8 x 48 4/5/6 –

M8 4/5/6 –

M6 x 25 – 3

M6 – 6

A6,4 x 18 – 6

AE 1032.500 AE 1035.500

MD = 4 Nm

= 5 Nm

MD = 1 Nm

MD = 4 Nm

16 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

SW 10 SW 13

4. Montage und Aufstellung

4. Assembly and siting

4. Montage et implantation

4.7 Erdung und Potenzialausgleich / 4.7 Earthing and potential equalisation / 4.7 Mise à la terre et équipotentialité

1a 1b 2a 2b 3

M8 x 301––––

M6 x 25 – 1 – – –

M6 x 12––––1

Ø 8,2 1–1––

Ø 6,1 –1–11

M8 2–1––

M6 –2–11

A8,4 1–1––

AE 1032.500 AE 1035.500

TK = 8,1 x 106 A2 s M

= 10 Nm

M8: MD = 10 Nm

1032.500

1035.500 M6: MD = 5 Nm

A6,4 –1–11

A8 1––––

A6 –1–––

11111

SZ 256X.XXX

MD = 5 Nm

TK = 8,1 x 106 A2 s MD = 5 Nm

17AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

PZ 2

4. Montage und Aufstellung

4. Assembly and siting

4. Montage et implantation

4.8 Flanschplatte, Einbau / 4.8 Gland plate, installation / 4.8 Montage de la plaque passe-câbles

MD = 2,5 Nm

= 2,5 Nm

18 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

Ø 9Ø 16

4. Montage und Aufstellung

4. Assembly and siting

4. Montage et implantation

4.9 Verschlussstopfen / 4.9 Sealing plugs / 4.9 Obturateurs

Ø 16 (2x)

AE 1073.500 AE 1180.500, AE 1260.500 AE 1280.500, AE 1114.500 AE 1213.500, AE 1110.500 AE 1130.500

Dach Roof Toit

Rückwand Rear wall Panneau arrière

Ø 16 (1x)

Ø 9 (1x)

AE 1032.500, AE 1035.500

Boden Base Fond

Ø 9 (4x)

Ø 16 (4x)

AE 1180.500, AE 1260.500 AE 1280.500, AE 1114.500 AE 1213.500, AE 1110.500 AE 1130.500

19AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

SW10

4. Montage und Aufstellung

4. Assembly and siting

4. Montage et implantation

4.10 Wandbefestigung / 4.10 Wall mounting / 4.10 Fixation murale

= 1500 N

max.

= 6 Nm

SZ 2508.100

Nicht für dynamische Belastung! Do not use for dynamic loads! Ne pas utiliser pour des charges dynamiques !

SW13

4. Montage und Aufstellung

4. Assembly and siting

4. Montage et implantation

4.10 Wandbefestigung / 4.10 Wall mounting / 4.10 Fixation murale

SZ 2503.010 (A = 40 mm) SZ 2508.010 (A = 10 mm)

MD = 10 Nm

20 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

5. Transport

Die Gehäuse müssen während Transport, Auf- und Ausbau gegen Umkippen gesichert werden. Bei Verwendung eines Sockelsystems ist beim Transport einschließlich dem Anheben und dem Absetzen darauf zu achten, dass die Last immer auf den Sockel-Eckstücken lastet und niemals auf den Sockelblenden.

The enclosure must be secured against tilting during transport, assembly and conﬁ guration. If a plinth system is deployed, during transport, also ensure when raising and lowering that the load is always applied at the plinth corner pieces and never at the plinth trim panels.

Lors du transport, du montage et de l’équipement, les co rets doivent être sécurisés pour ne pas basculer. Lors du transport et du levage des armoires / co rets avec socle, il faut veiller à ce que la charge repose toujours sur les pièces d’angle de socle et jamais sur les plaques de socle.

21AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

5. Transport

1.1

2509.000

1.2

Bei symmetrischer Belastung wie dargestellt gilt eine zulässige Gesamtbelastung

With symmetrical load as shown above the permissible overall loading capacity is

Les charges totales admissibles concernent des co rets dans lesquels les charges sont uniformément réparties

45° von / of / de F = 2400 N

1.3

MD 30+5 Nm

AE 1090.500 AE 1180.500 AE 1280.500 AE 1213.500 AE 1130.500 AE 1260.500 AE 1114.500 AE 1110.500

1.4

60° von / of / de F = 3200 N

Bei Transport mit symmetrischer Belastung

Ø 16

senkrecht nach oben beträgt die zulässige Belastung je Ringöse (SZ 2509.000) F = 2000 N

With symmetrical load going vertically upwards the transport load capacity per eyebolt (SZ 2509.000) is F = 2000 N

Pour soulever verticalement vers le haut une charge uniformément répartie, la charge admissible par anneau de transport est de (SZ 2509.000) F = 2000 N

22 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

6. Installation

Besteht die Möglichkeit der Entwicklung hoher Drücke innerhalb des Gehäuses, kann es zum Bersten von Gehäuseteilen kommen. Um den damit verbundenen Gefahren entgegenzuwirken, müssen vom Anwender geeignete Sicherheitsmaßnahmen ergri en werden.

7. Erdung und Potenzialausgleich

7. Earthing and potential equalisation

7. Mise à la terre et équipotentialité

Konstruktiv ist ein Potenzialausgleich von der Tür und dem Gehäuse vorhanden. Ein Potenzialausgleich von Flanschplatte und Gehäuse wird durch den Einsatz der mitgelieferten U-Klammer realisiert. Zusätzlich sind die Türen mit Bohrungen für Erdungsschrauben/Muttern ausgestattet, um eine systemgerechte Erdverbindung vorzunehmen, wenn dies ausbaubedingt notwendig ist.

Alle Verbindungen müssen der Montageanleitung entsprechend montiert werden.

If there is the possibility of high pressures developing within the enclosure, the enclosure parts could burst. To counteract all associated dangers, the user must adopt appropriate safety measures.

A physical potential equalisation for the door and the enclosure is present. A potential equalisation for the gland plate and the enclosure is established by using the supplied U-brackets. The doors are also equipped with drilled holes for earthing screws/nuts in order to make a system-conform earth connection when this is required for conﬁ guring.

All connections must be assembled in accordance with the assembly instructions.

Il est possible que des parties du co ret éclatent si des pressions élevées peuvent se développer au sein du co ret. L’utilisateur doit prendre les mesures de sécurité qui s’imposent pour contrecarrer les risques qui y sont liés.

L’équipotentialité entre le corps du co ret et sa porte s’e ectue mécaniquement. Une équipotentialité de la plaque passe-câbles et du bâti est réalisée grâce à la pose de la pince en U fournie. Les portes sont de plus équipées de perçages pour les vis / écrous de mise à la terre pour réaliser une mise à la terre dans les règles de l’art, si cela est nécessaire.

Toutes les liaisons doivent être montées conformément à la notice de montage.

8. Bedienung

8. Operation

8. Utilisation

䡲 Vermeiden Sie unnötig langes O enstehen

der Türen, da Staub, Luftfeuchte oder mit Schadsto en belastete Luft in den Schaltschrank eindringen können. Die bestückte Montageplatte ist für den Transport zu sichern.

䡲 Überprüfen Sie nach Arbeiten am Schalt-

schrank, dass die Tür ordnungsgemäß verschlossen ist.

䡲 To prevent dust, humidity and air contami-

nated with pollutants from entering the enclosure, avoid leaving the doors open unnecessarily for a long time. The equipped mounting plate must be secured for transport.

䡲 After working on the enclosure, check that

the door is closed properly.

䡲 Évitez l’ouverture prolongée et inutile des

portes car de la poussière, de l’humidité ou de l’air chargé en polluants peut pénétrer dans le co ret électrique. La plaque de montage équipée doit être bloquée pour le transport.

䡲 Après les travaux sur le co ret électrique,

vériﬁ ez si la porte est correctement fermée.

23AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

9. Inspektion und Wartung

9. Inspection and maintenance

9. Inspection et entretien

Die Wartung muss regelmäßig in Abhängigkeit der Einsatz- und Umgebungsbedingungen, mindestens einmal jährlich durchgeführt und entsprechend dokumentiert werden.

Art und Umfang der durchzuführenden Arbeiten:

䡲 Die Scharniere der Türen werden auf Leicht-

gängigkeit überprüft und mit einem geeigneten, wasserfreien Schmiermittel eingesprüht.

䡲 Das Schloss wird auf Leichtgängigkeit

überprüft. Alle beweglichen Verschlussteile werden mit einem geeigneten, wasserfreien Schmiermittel eingesprüht.

䡲 Dichtungen im Andruckkantenbereich

müssen bei Beschädigung komplett ersetzt werden. Bei Beschädigung der Dichtung außerhalb der Andruckkanten ist i. d. R. noch eine ausreichende Dichtwirkung vorhanden.

䡲 Um Beschädigungen durch temperatur-

bedingtes Anfrieren der Dichtungen zu verhindern, können übliche Mittel wie Talkum, Vaseline oder Wachse eingesetzt werden. Alle Komponenten und Oberﬂ ächen werden auf äußere Beschädigungen untersucht.

䡲 Stahlschränke werden zusätzlich auf Korro-

sionsspuren untersucht. Eventuelle Beschädigungen werden wie folgt repariert:

– Kleinﬂ ächige Schäden, die nur einen Teil

der Oberﬂ äche betre en (z. B. Kratzer): Oberﬂ äche an der beschädigten Stelle leicht anschleifen und alle Korrosionsspuren sowie alle Verschmutzungen entfernen. Je nach Größe der Beschädigung entweder mit einem Lackstift, einem Pinsel oder mit der Lackspraydose den Rittal Ausbesserungslack aufbringen (alternativ: 2K-PUR Acryllack).

– Großﬂ ächige Schäden: Oberﬂ äche

gleichmäßig abreiben und mit Testbenzin reinigen; anschließend gesamte Fläche mit Rittal Ausbesserungslack überlackieren (alternativ: 2K-PUR Acryllack).

Maintenance must be performed at regular intervals depending on use and ambient conditions, at least once annually and documented accordingly.

Nature and extent of the work to be performed:

䡲 The door hinges are checked for ease of

movement and sprayed with a suitable, water-free lubricant.

䡲 The lock is checked for ease of movement.

All moving closure parts are sprayed with a suitable, water-free lubricant.

䡲 Gaskets in the contact edge area must be

replaced completely if damaged. If the gasket is damaged outside the contact edges, the sealing e ect is still su cient as a rule.

䡲 Common agents such as talcum, vaseline or

wax can be used to prevent damage due to gaskets freezing because of low temperatures. All components and surfaces are examined for external damage.

䡲 Steel enclosures are also inspected for

traces of corrosion. Any damage is repaired as follows:

– Damage to small areas that a ect only a

part of the surface (e.g. scratches): Lightly sand o the surface at the damaged place and remove all traces of corrosion as well as all contamination. Depending on the degree of damage, apply the Rittal touchup paint either with a paint stick, a brush or a spray paint can (alternative: 2K-PUR acrylic paint).

– Large area damage: Sand o the surface

uniformly and clean with white spirit; then paint over the entire surface with Rittal touch-up paint (alternative: 2K-PUR acrylic paint).

L’entretien doit être réalisé régulièrement en fonction des conditions d’exploitation et ambiantes, au minimum une fois par an, et consigné en conséquence.

Type et ampleur des travaux à réaliser :

䡲 En cas d’utilisation de charnières, leur

mobilité doit être vériﬁ ée et elles doivent être vaporisées avec un lubriﬁ ant sans eau.

䡲 La mobilité de la serrure est vériﬁ ée. Toutes

les pièces de fermeture mobiles sont vaporisées avec un lubriﬁ ant sans eau adapté.

䡲 Les joints d’étanchéité doivent être rempla-

cés dans leur totalité en cas de dommages au niveau des zones d’arêtes d’étanchéité. Une étanchéité su sante est en règle générale encore assurée en cas de dommages du joint d’étanchéité hors des zones d’arêtes d’étanchéité.

䡲 Des produits courants comme le talc,

la vaseline ou la cire peuvent être utilisés pour empêcher les dommages dus aux joints d’étanchéité qui restent collés à cause du gel. Tous les composants et toutes les surfaces doivent être examinés aﬁ n de vériﬁ er qu’il n’y a pas de dommages externes.

䡲 Les co rets en acier sont de plus inspectés

pour vériﬁ er qu’il n’y a pas de traces de corrosion. Les détériorations éventuelles doivent être réparées de la manière suivante :

– Dommages de petite superﬁ cie qui ne

concernent qu’une partie de la surface (p. ex. rayures) : poncer légèrement la surface à l’endroit endommagé et ôter toutes les traces de corrosion et de saleté. Selon la taille des dommages, appliquer la peinture de retouche Rittal soit avec un crayon pour retouches, un pinceau ou une bombe de peinture (ou aussi avec de la peinture acrylique 2K-PUR).

– Dommages de grande superﬁ cie : poncer

uniformément la surface et la nettoyer avec du white-spirit ; appliquer ensuite la peinture de retouche Rittal sur l’ensemble de la surface (ou avec de la peinture acrylique 2K-PUR).

10. Lagerung

10. Storage

10. Stockage

Bei der Lagerung des Gehäuses ist zu beachten, dass

䡲 die Umgebungstemperatur nicht höher

als +80°C ist.

䡲 die Umgebungstemperatur nicht niedriger

als –20°C ist.

䡲 die relative Luftfeuchte nicht 50 % bei +40°C

übersteigt (bei niedrigeren Temperaturen dürfen höhere Luftfeuchtewerte zugelassen werden).

24 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

When storing the enclosure, ensure that

䡲 the ambient temperature is not higher than

+80°C.

䡲 the ambient temperature is not lower than

–20°C.

䡲 the relative humidty does not exceed 50% at

+40°C (higher humidity levels are permitted at lower temperatures).

Pour le stockage du co ret, il faut veiller à ce que

䡲 la température ambiante ne soit pas

supérieure à +80°C.

䡲 la température ambiante ne soit pas

inférieure à –20°C.

䡲 l’humidité relative de l’air ne dépasse

pas 50% à +40°C (des taux d’humidité supérieurs sont admissibles pour des températures plus basses).

11. Technische Daten

11. Technical speciﬁ cations

11. Caractéristiques techniques

Abmaße

Dimensions

Best.-Nr. Model No. Référence

1032.500 200 300 120 7,20 2,0

1035.500 200 300 155 9,30 2,0

1036.500 300 300 155 13,95 2,0

1033.500 300 300 210 18,90 2,0

1034.500 300 400 210 25,20 2,0

1030.500 380 300 155 17,67 2,0

1031.500 380 300 210 23,94 2,0

1045.500 400 500 210 42,00 2,0

1380.500 380 380 210 30,32 2,0

1038.500 380 600 210 47,88 2,5

1338.500 380 600 350 79,80 2,5

1050.500 500 500 210 52,50 2,5

1350.500 500 500 300 75,00 2,5

1039.500 600 380 210 47,88 2,0

1339.500 600 380 350 79,80 2,0

1037.500 400 800 300 96,00 2,5

1057.500 500 700 250 87,50 3,0

1060.500 600 600 210 75,60 2,5

1054.500 600 600 250 90,00 2,5

1360.500 600 600 350 126,00 2,5

1076.500 600 760 210 95,76 3,0

1376.500 600 760 350 159,60 3,0

1058.500 600 800 250 120,00 3,0

1077.500 760 760 210 121,30 3,0

1073.500 760 760 300 173,28 3,0

1055.500 800 600 300 144,00 2,5

1090.500 600 1000 250 150,00 3,0 2500 2000 250

1180.500 800 1000 300 240,00 3,0

1100.500 1000 760 210 159,60 3,0

1130.500 1000 760 300 228,00 3,0

1110.500 1000 1000 300 300,00 3,0

1260.500 600 1200 300 216,00 3,0

1280.500 800 1200 300 288,00 3,0

1213.500 1000 1200 300 360,00 3,0

1114.500 1000 1400 300 420,00 3,0

Breite Width

Largeur

(mm)

Dimensions

Höhe

Height

Hauteur

(mm)

Tiefe

Depth

Profondeur

(mm)

Volumen

Volume Volume

(l)

Ausführung der Montageplatte

Mounting plate design

Caractéristiques de la

plaque de montage

Dicke Thickness Épaisseur

(mm)

Gesamt

Total

Totale

900 600 250

1300 1000 250

1500 1200 250

1800 1500 250

2500 2000 400

3000 2500 400

Belastung

Load

Charge

(N)

Montageplatte

Mounting plate

Plaque de montage

Tür

Door

Porte

25AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

11. Schutzgrade

11. Degrees of protection

11. Indices de protection

Best.-Nr. Model No. Référence

Schutzgrad/Degree of protection/Indice de protection

Type

1030.500 66 08 4

1031.500 66 08 4

1032.500 55 08 12

1033.500 66 08 4

1034.500 66 08 4

1035.500 55 08 12

1036.500 66 08 4

1037.500 66 08 4

1038.500 66 08 4

1039.500 66 08 4

1045.500 66 08 4

1050.500 66 08 4

1054.500 66 08 4

1055.500 66 08 4

1057.500 66 08 4

1058.500 66 08 4

1060.500 66 08 4

1073.500 66 08 4

1076.500 66 08 4

1077.500 66 08 4

1090.500 66 08 4

1100.500 55 08 12

1110.500 55 08 12

1114.500 55 08 12

1130.500 55 08 12

1180.500 66 08 4

1213.500 55 08 12

1260.500 66 08 4

1280.500 66 08 4

1338.500 66 08 4

1339.500 66 08 4

1350.500 66 08 4

1360.500 66 08 4

1376.500 66 08 4

1380.500 66 08 4

Nach DIN EN 60 529 / To DIN EN 60 529 / Selon la norme DIN EN 60 529

Nach IEC 62262 / To IEC 62262 / Selon la norme CEI 62262

Nach UL 50 e / To UL 50 e / Selon la norme UL 50 e

26 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

11. Verlustleistung

11. Heat loss

11. Puissance dissipée

Best.-Nr. Model No. Référence

1032.500 20 23 15

1030.500 36 41 28

1031.500 42 47 31

1033.500 36 40 25

1034.500 45 51 33

1035.500 23 26 17

1036.500 30 34 23

1037.500 116 130 85

1038.500 73 83 55

1039.500 70 80 54

1045.500 65 74 48

1050.500 76 87 58

1054.500 108 124 84

1055.500 146 167 112

1057.500 108 123 83

1058.500 136 157 108

1060.500 100 116 79

1073.500 169 195 132

1076.500 121 141 98

1077.500 145 171 119

1090.500 165 191 131

1100.500 182 215 151

1110.500 260 304 210

1114.500 345 407 285

1130.500 208 242 165

1180.500 220 255 175

1213.500 303 355 248

1260.500 210 242 164

1280.500 256 298 206

1338.500 97 107 68

1339.500 94 103 66

1350.500 91 102 66

1360.500 130 145 95

1376.500 155 175 116

1380.500 51 57 37

Watt/Watt/Watt (W)

(Delta T = 20 K)

27AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

12. Ersatzteile

12. Spare parts

12. Pièces de rechange

Eine aktuelle Übersicht ﬁ nden Sie auf www.rittal.de.

13. Garantie

13. Guarantee

13. Garantie

Es gelten die in den Verkaufs- und Lieferbedingungen der jeweiligen Rittal Vertriebs- und Tochtergesellschaften genannten Bedingungen.

A current overview is available at www.rittal.com.

The conditions named in the sales and delivery conditions of the associated Rittal agents and subsidiaries apply.

Un état actualisé est disponible sur le site internet www.rittal.fr.

Les conditions générales de vente des représentations et ﬁ liales Rittal sont contractuelles.

14. Kundendienstadressen

14. Customer services addresses

14. Coordonnées des services après-vente

Headquarter Deutschland Headquarters Germany Siège en Allemagne

RITTAL GmbH & Co. KG Auf dem Stützelberg D-35745 Herborn Phone +49(0)2772 505-1855 Fax +49(0)2772 505-1850 E-mail: service@rittal.de

Service-HUB USA Service HUB USA Plateforme de service aux États-Unis

RITTAL Corporation 801 State Route 55 Dock 25 Urbana, OH 43078 Phone +1 800 477 4000, option 3 E-mail: service@rittal.us www.rittal-corp.com

28 AE Stahlblech Montageanleitung/AE Sheet steel assembly instructions/Notice de montage AE en tôle d’acier

Service-HUB Brasilien Service HUB Brazil Plateforme de service au Brésil

RITTAL Sistemas Eletromecânicos Ltda. Av. Cândido Portinari, 1174 Vila Jaguara 05114-001 São Paulo - SP Phone +55 (11) 3622 2361 Fax +55 (11) 3622 2399 E-mail: service@rittal.com.br

Service-HUB China Service HUB China Plateforme de service en Chine

RITTAL Electro-Mechanical Technology Co. Ltd. No. 1658, Minyi Road Songjiang District Shanghai, 201612 Phone +86 21 5115 7799-213 Fax +86 21 5115 7788 E-mail: service@rittal.cn

Service-HUB Indien Service HUB India Plateforme de service en Inde

RITTAL India Pvt. Ltd. Nos. 23 & 24, KIADB Industrial Area Veerapura Doddaballapur-561 203 Bengaluru District Phone +91 (80) 22890792 Fax +91 (80) 7623 343 E-mail: service@rittal-india.com

◾ Enclosures ◾ Power Distribution ◾ Climate Control ◾ IT Infrastructure ◾ Software & Services

You can ﬁ nd the contact details of all Rittal companies throughout the world here.

www.rittal.com/contact

06.2016/336713/D-0000-00000646REV00

Rittal AE 1030.500, AE 1031.500, AE 1032.500, AE 1033.500, AE 1034.500 Installation Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
