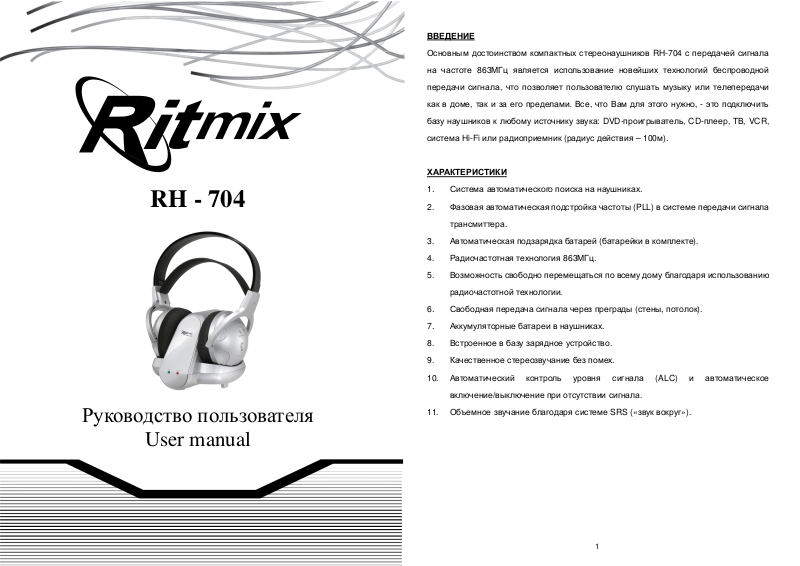

RITMIX RH-704 User Manual [ru]

ВВЕДЕНИЕ

Основным достоинством компактных стереонаушников RH-704 с передачей сигнала

RH - 704

на частоте 863МГц является использование новейших технологий беспроводной

передачи сигнала, что позволяет пользователю слушать музыку или телепередачи

как в доме, так и за его пределами. Все, что Вам для этого нужно, - это подключить

базу наушников к любому источнику звука: DVD-проигрыватель, CD-плеер, ТВ, VCR,

система Hi-Fi или радиоприемник (радиус действия – 100м).

ХАРАКТЕРИСТИКИ

1. Система автоматического поиска на наушниках.

2. Фазовая автоматическая подстройка частоты (PLL) в системе передачи сигнала

трансмиттера.

3. Автоматическая подзарядка батарей (батарейки в комплекте).

4. Радиочастотная технология 863МГц.

5. Возможность свободно перемещаться по всему дому благодаря использованию

радиочастотной технологии.

6. Свободная передача сигнала через преграды (стены, потолок).

7. Аккумуляторные батареи в наушниках.

8. Встроенное в базу зарядное устройство.

Руководство пользователя

9. Качественное стереозвучание без помех.

10. Автоматический контроль уровня сигнала (ALC) и автоматическое

включение/выключение при отсутствии сигнала.

11. Объемное звучание благодаря системе SRS («звук вокруг»).

User manual

СХЕМА УСТРОЙСТВА

9 5

7 8 11 1

ОПИСАНИЕ УСТРОЙСТВА

12/13/14

3/4

1 База-трансмиттер

2 Наушники

3 Включение/выключение питания

4 Индикатор включения питания

5 Контакты заряда

6 Адаптер переменного тока 12.5В 150мА

7 Переходник для штекера (диаметр 3.5 мм/6.3 мм)

8 Переходник для аудио-устройств с разъемом RCA

9 Индикатор работы устройства

10 Индикатор подзарядки

11 Аудио-кабель со штекером 3,5мм

12 Регулятор громкости (VOL)

13 Индикатор AUTO SCAN (авто-поиск)

14 Кнопка AUTO SCAN

15 Переключатель каналов (CHANNEL 3 2 1)

16 Разъем DC IN (для подключения блока питания)

17 Кабель для подключения к источнику сигнала

15/16/17

18 2 аккумуляторные батареи AAA Ni-Mh

УСТАНОВКА

ТРАНСМИТТЕР

1. Подключите входящий в комплект адаптер к электрической розетке.

2. Подсоедините шнур адаптера к разъему DC IN , расположенному на задней

панели базы-трансмиттера.

3. Входящий в комплект шнур позволяет подключить базу к гнезду наушников на

ПРИМЕЧАНИЕ:

внешнем устройстве, а также с помощью входящего в комплект адаптера Вы

можете подключить базу к двум разъемам аудио-выхода (левый и правый) на

телевизоре, системе Hi-Fi, VCR и т.д.

Подключив устройство к источнику сигнала с помощью кабеля и переходника, Вы

увидите красную лампочку индикатора. Если индикатор не зажегся, включите

источник аудио-сигнала и увеличьте уровень громкости на нем.

НАУШНИКИ

1. Снимите держатель амбушюра на наушнике. Вы увидите отсек для батарей.

2. Вставьте аккумуляторные батареи размером LR03/AAA в левый и правый

наушники, соблюдая полярность.

3. Закройте крышки отсеков батарей и установите обратно держатели

амбушюров.

ЭКСПЛУАТАЦИЯ

1. Включите источник звука (телевизор или аудио-устройство), к которому

подключен трансмиттер.

Выполнив приведенные выше указания, вы сможете перемещаться из одной комнаты

в другую без помех. В случае возникновения помех (прерывание сигнала), нажмите

кнопку Auto Scan, чтобы найти канал с лучшим уровнем сигнала.

A Для лучшего приема сигнала стойте приблизительно в 7 метрах от

трансмиттера, когда нажимаете кнопку Auto Scan.

B В случае, когда невозможно найти подходящую частоту, измените настройки

каналов на трансмиттере, затем нажмите Auto Scan для поиска

соответствующего канала.

Для защиты трансмиттера и в целях энергосбережения в устройстве предусмотрено

автоматическое отключение базы в случае отсутствия сигнала в течение одной

минуты, а также в случае слишком слабого сигнала. Если сигнал возобновится,

трансмиттер автоматически включится.

ПОДЗАРЯДКА БАТАРЕЙ

1. Установите переключатель On/Off на наушниках в положение Off.

2. Установите переключатель On/Off на наушниках в положение On.

3. Наденьте наушники на голову и отрегулируйте громкость.

4. Если вы не можете найти частоту с лучшим качеством приема сигнала,

нажмите кнопку "Auto Scan" на наушниках. Загорится соответствующая

лампочка индикатора.

5. Нажмите кнопку “SRS”, чтобы включить функцию объемного звучания.

2. Поставьте наушники на базу-трансмиттер таким образом, чтобы контакты

совпадали со штырями на трансмиттере.

3. Процесс подзарядки начнется автоматически и включится зеленая лампочка

индикатора. Обязательно заряжайте батареи в течение 24 часов перед

первоначальным использованием.
