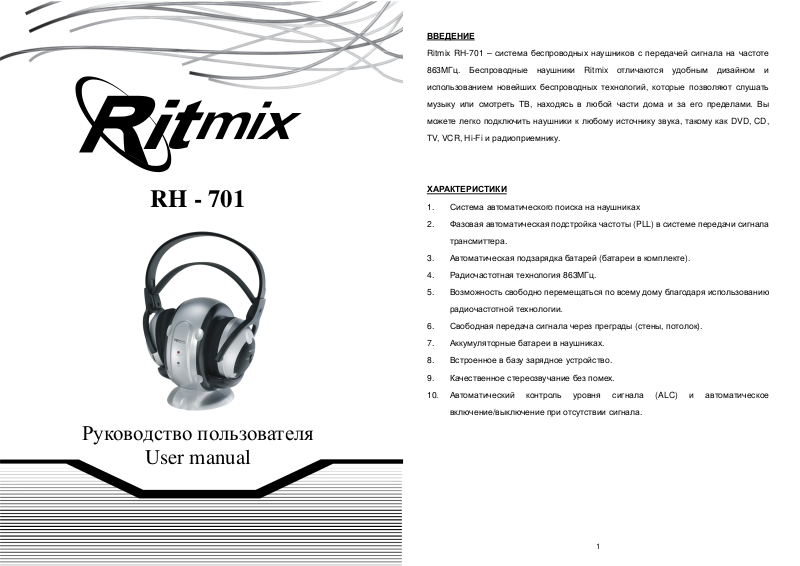

ВВЕДЕНИЕ

RH - 701

Ritmix RH-701 – система беспроводных наушников с передачей сигнала на частоте

863МГц. Беспроводные наушники Ritmix отличаются удобным дизайном и

использованием новейших беспроводных технологий, которые позволяют слушать

музыку или смотреть ТВ, находясь в любой части дома и за его пределами. Вы

можете легко подключить наушники к любому источнику звука, такому как DVD, CD,

TV, VCR, Hi-Fi и радиоприемнику.

ХАРАКТЕРИСТИКИ

1. Система автоматического поиска на наушниках

2. Фазовая автоматическая подстройка частоты (PLL) в системе передачи сигнала

трансмиттера.

3. Автоматическая подзарядка батарей (батареи в комплекте).

4. Радиочастотная технология 863МГц.

5. Возможность свободно перемещаться по всему дому благодаря использованию

радиочастотной технологии.

6. Свободная передача сигнала через преграды (стены, потолок).

Руководство пользователя

7. Аккумуляторные батареи в наушниках.

8. Встроенное в базу зарядное устройство.

9. Качественное стереозвучание без помех.

10. Автоматический контроль уровня сигнала (ALC) и автоматическое

включение/выключение при отсутствии сигнала.

User manual

СХЕМА УСТРОЙСТВА

ОПИСАНИЕ УСТРОЙСТВА

14/15

3/4

1 База-трансмиттер

2 Наушники

3 Включение/выключение питания

4 Индикатор включения питания

5 Аккумуляторные батареи 1.2 В 500 мА (Ni-MH, размер LR03/AAA )

6 Контакты заряда

7 Адаптер переменного тока 12.5В 150мА

8 Переходник для штекера (диаметр 3.5 мм/6.3 мм)

9 Переходник для аудио-устройств с разъемом RCA

10 Индикатор работы устройства

11 Индикатор подзарядки

12 Аудио-кабель со штекером 3,5мм

13 Регулятор громкости (VOL)

14 Индикатор AUTO SCAN (авто-поиск)

15 Кнопка AUTO SCAN

16 Переключатель каналов (CHANNEL 3 2 1)

17 Разъем DC IN (для подключения блока питания)

18 Кабель для подключения к источнику сигнала

УСТАНОВКА ТРАНСМИТТЕР

1. Подключите входящий в комплект адаптер к электрической розетке.

2. Подсоедините шнур адаптера к разъему DC IN , расположенному на задней

панели базы-трансмиттера.

3. Входящий в комплект шнур позволяет подключить базу к гнезду наушников на

внешнем устройстве, а также с помощью входящего в комплект адаптера Вы

можете подключить базу к двум разъемам аудио-выхода (левый и правый) на

телевизоре, системе Hi-Fi, VCR и т.д.

Подключив устройство к источнику сигнала с помощью кабеля и переходника, Вы

увидите красную лампочку индикатора. Если индикатор не зажегся, включите

источник аудио-сигнала и увеличьте уровень громкости на нем.

НАУШНИКИ

1. Снимите держатель амбушюра на наушнике. Вы увидите отсек для батарей.

2. Вставьте аккумуляторные батареи размером LR03/AAA в левый и правый

ПРИМЕЧАНИЕ:

Выполнив приведенные выше указания, вы сможете перемещаться из одной комнаты

в другую без помех. В случае возникновения помех (прерывание сигнала), нажмите

кнопку Auto Scan, чтобы найти канал с лучшим уровнем сигнала.

A Для лучшего приема сигнала стойте приблизительно в 7 метрах от

трансмиттера, когда нажимаете кнопку Auto Scan.

B В случае, когда невозможно найти подходящую частоту, измените настройки

каналов на трансмиттере, затем нажмите Auto Scan для поиска

соответствующего канала.

Для защиты трансмиттера и в целях энергосбережения устройством предусмотрено

автоматическое отключение базы в случае отсутствия сигнала в течение одной

минуты, а также в случае слишком слабого сигнала. Если сигнал возобновится,

трансмиттер автоматически включится.

наушники, соблюдая полярность.

3. Закройте крышки отсеков батарей и установите обратно держатели

амбушюров.

ЭКСПЛУАТАЦИЯ

1. Включите источник звука (телевизор или аудио-устройство), к которому

подключен трансмиттер.

2. Установите переключатель On/Off на наушниках в положение On.

3. Наденьте наушники на голову и отрегулируйте громкость.

4. Если вы не можете найти частоту с лучшим качеством приема сигнала,

нажмите кнопку "Auto Scan" на наушниках. Загорится соответствующая

лампочка индикатора.
