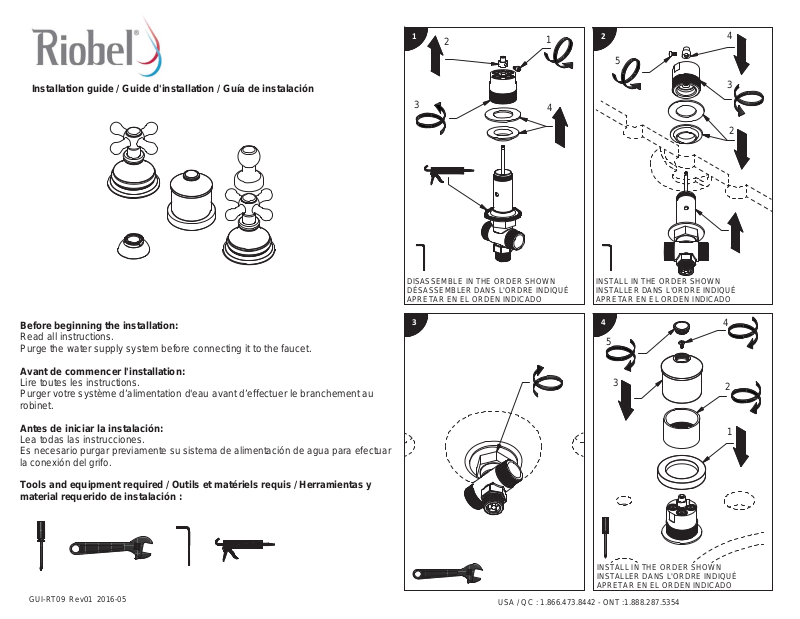

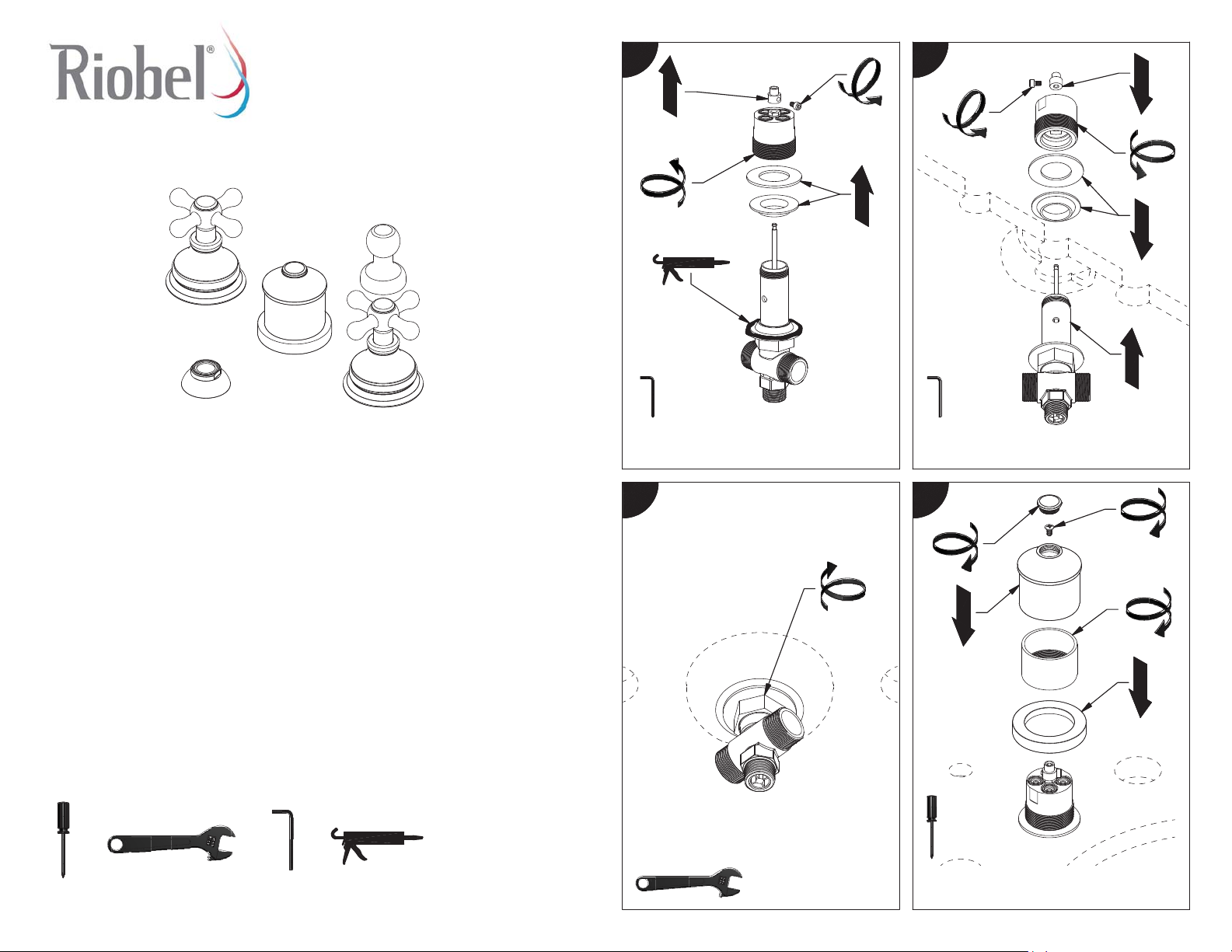

Installation guide / Guide d'installation / Guía de instalación
Before beginning the installation:
Read all instructions.
Purge the water supply system before connecting it to the faucet.
Av
ant de commencer l'installation:
Lire toutes les instructions.
Purger votre système d’alimentation d'eau avant d’effectuer le branchement au
robinet.
3
DISASSEMBLE IN THE ORDER SHOWN
DÉSASSEMBLER DANS L'ORDRE INDIQUÉ
APRETAR EN EL ORDEN INDICADO
3
4
3

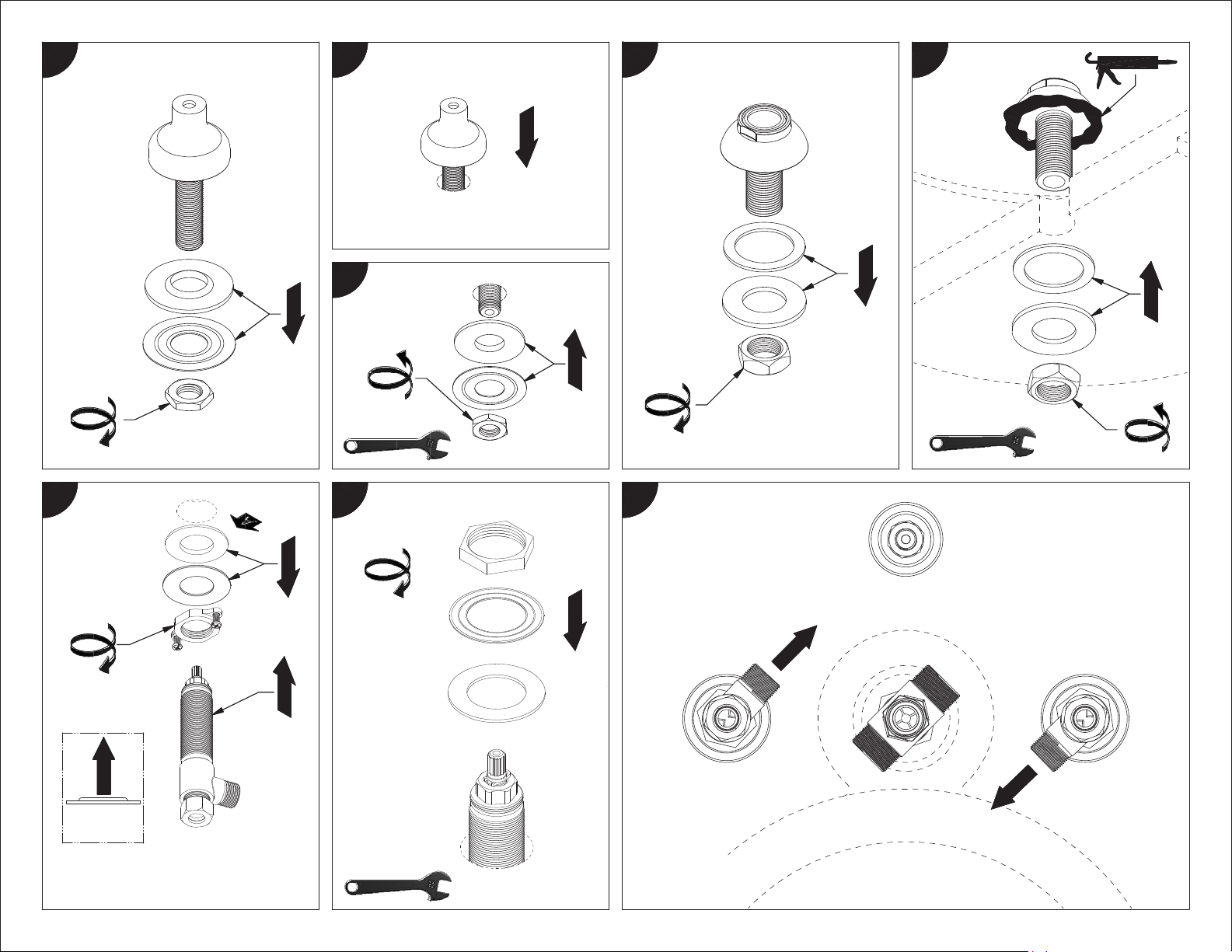

INSTALL IN THE ORDER SHOWN
INSTALLER DANS L'ORDRE INDIQUÉ
APRETAR EN EL ORDEN INDICADO
4
4
5
3
2
2
Antes de iniciar la instalación:
Lea todas las instrucciones.
Es necesario purgar previamente su sistema de alimentación de agua para ef ectuar
la conexión del grifo.
Tools and equipment required / Outils et matériels requis / Herramientas y
aterial requerido de instalaci ón :
m
GUI-RT09 Rev1 2016-05
1
INSTALL IN THE ORDER SHOWN
INSTALLER DANS L'ORDRE INDIQUÉ
APRETAR EN EL ORDEN INDICADO
USA / QC : 1.866.473.8442 - ONT :1.888.287.5354
Page 2
5 6
8
7
9
2X
1
VIEW
A
INSTALL IN THE ORDER SHOWN
INSTALLER DANS L'ORDRE INDIQ UÉ
APRETAR EN EL ORDEN INDICADO
11
2X
1210
2
3
BOTTOM VIEW
VUE DE DESSOUS
VISTA INFERIOR
Page 3
13
2X
14
2X
15
TEMPLATE
PLANTILLA
16
2X
GABARIT
ADJUST
AJUSTER
AJUSTE
+/- 1 mm [1/32 in]
17
ALIGN
ALIGNER
ALINEADOR
18ͲA
2X
OFF POSITION HOT WATER
POSITION FERMÉE EAU CHAUDE
POSICIÓN DE AGUA CALIENTE
90°
2
TOP VIEW
VUE DE DESSUS
VISTA SUPERIOR
3
OFF POSITION COLD WATER
POSITION FERMÉE EAU FROIDE
POSICIÓN DE AGUA FRÍA
18ͲB
2X
3
90°
TIGHT THE SPINDEL
SERRER LE PIVOT
APRIETE EL PIVOTE
1
INSTALL IN THE ORDER SHOWN
INSTALLER DANS L'ORDRE INDIQUÉ
APRETAR EN EL ORDEN INDICADO
2
1
INSTALL IN THE ORDER SHOWN
INSTALLER DANS L'ORDRE INDIQU É
APRETAR EN EL ORDEN INDICADO
Page 4

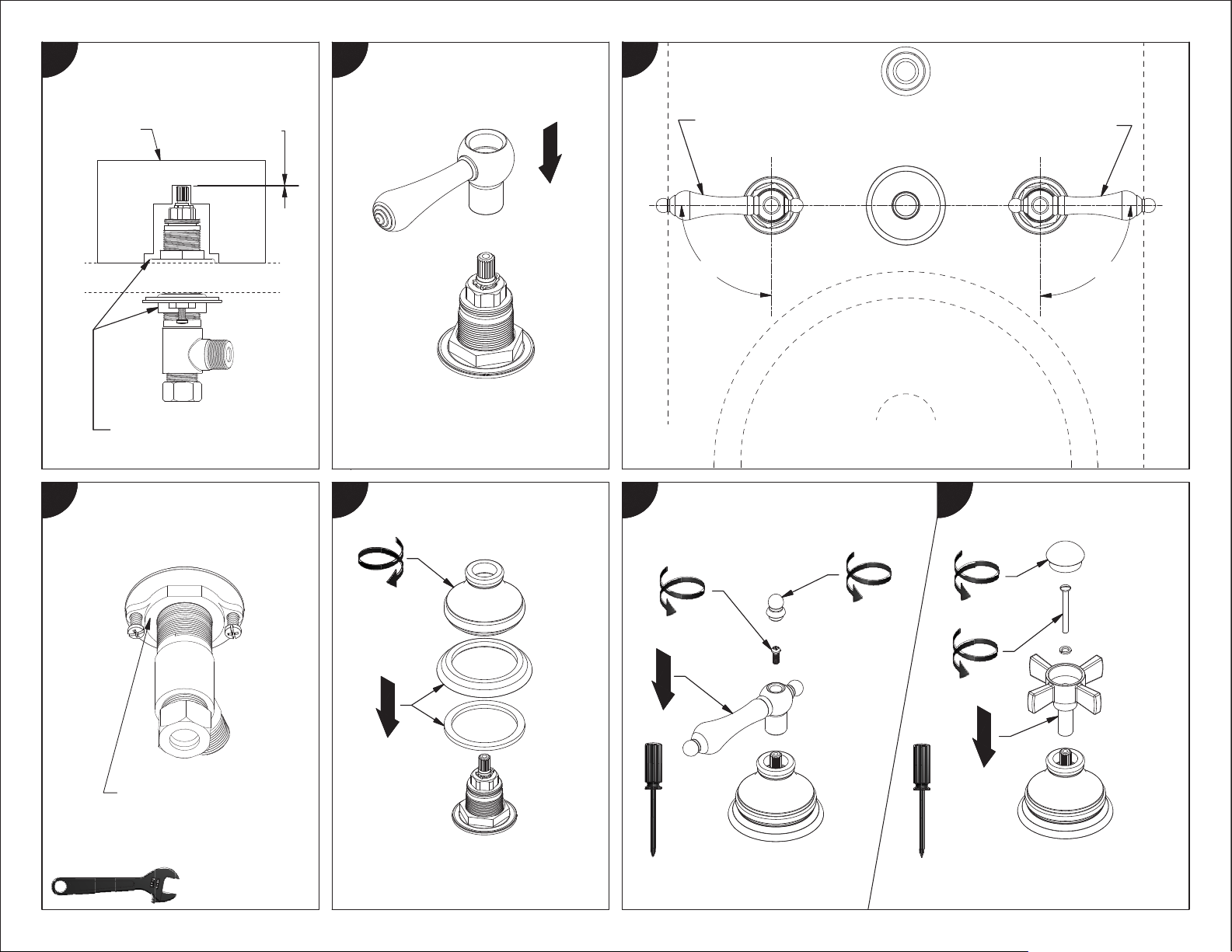

19
20
DO NOT OVER TIGHTEN
NE PAS TROP SERRER
NO MÁS DE NO APRETAR
21
DO NOT OVER TIGHTEN
NE PAS TROP SERRER
NO MÁS DE NO APRETAR
DO NOT OVER TIGHTEN
NE PAS TROP SERRER
NO MÁS DE NO APRETAR
22
23

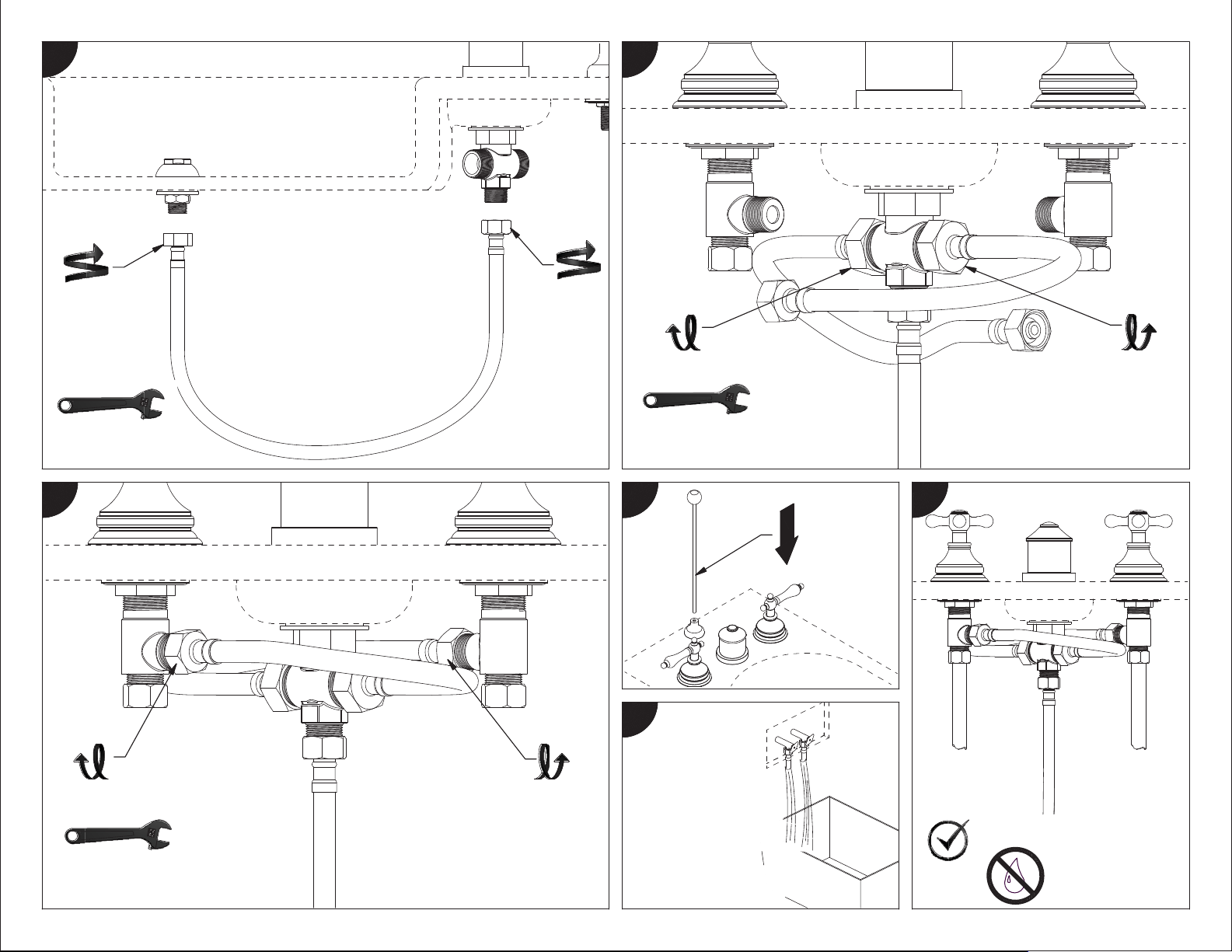

1.
HOT WATER : 5 SECONDS
EAU CHAUDE : 5 SECOND ES
AGUA CALIENTE : 5 SEGUNDOS
2.
COLD WATER : 5 SECONDS
EAU FROIDE : 5 SECONDES
AGUA FRÍA : 5 SEGUNDOS
24
HOT
CHAUD
CALIENTE
CHECK
VÉRIFIER
VERIFICAR
COLD
FROID
FRÍO
