We thank you for choosing a Riobel product. It’s a top quality product, made to last and keep its original look for a
very long time. Before starting with the installation, please take a few minutes to read the instructions in this booklet. We suggest that you keep the booklet for future referral or in case of any problem.
Warranty
Before proceeding to the installation, it is very important to ensure that the interior of the water pipes is clean. Look
for calcareous residue, sand, solder or any other particles.
This Riobel product includes a Limited lifetime warranty on the finish and all working parts and is guaranteed from
the initial purchase date against all manufacturing defects. The warranty offered on our products will be honored
only if the installation is made by a certified master plumber. The warranty does not cover:
• installation or removal charges;
• normal wear of the components;
• units that have not been installed according to the manufacturer’s instructions and in conformity with the rules,
codes and laws currently governing plumbing installation;
• all problems resulting of improper care or use of inappropriate cleaning products. Do not use acid detergents,
abrasive sponges, metallic pads, alcohol-based detergen ts, disinfectants or other solvents;
• damage caused by hard water, calcareous deposits or sediments.
In case of any problem, the defective parts must be returned correctly packaged with the original proof of purchase to your original retailer. Only Riobel inc. can authorize the replacement of a defective product; or if not
available, the replacement by a similar part or product. This warranty is applicable to the original buyer as long as
he owns the property, with proof of purchase and it is not transferable. This warranty does not cover any labor
costs and/or any damages caused during the installation, the repair or the replacement, nor accidental or collateral
damages. Riobel inc. does not offer warranty on their products as for merchant value specific warranty of any
particular use, explicit or implicit statutory or tacit other than foreseen above.
Technical information is subject to change without notice.
Nous vous remercions d’avoir choisi un produit Riobel. Il s’agit d’un produit de haute qualité, conçu pour durer et
garder son aspect original. Nous vous invitons, avant de procéder à l’installation, à lire attentivement ce guide.
Nous vous suggérons aussi de le conserver comme référence pour un besoin futur ou dans le cas d’éventuelles
réclamations.
Garantie
Avant de procéder au montage, il est indispensable de s'assurer de la propreté de l'intérieur des tubes d'arrivée
d'eau et de l'absence de calcaire, de sable ou autres particules.
La robinetterie Riobel que vous venez d’acquérir possède une garantie à VIE limitée sur les pièces et la finition à
partir de la date d’achat contre tout vice de fabrication. La garantie offerte sur nos produits ne sera honorée que si
l’installation est effectuée par un maître plombier certifié. La garantie ne couvre pas :
• les frais d’installation ou de désinstallation ;
• l’usure normale des composantes ;
• l’unité qui n’a pas été installée selon les instructions du manufacturier et qui ne respecte pas les codes et les lois
en vigueur régissant un tel travail ;
• les problèmes résultant d’un mauvais entretien ou de l’utilisation de produits d’entretien inadéquats. Ne pas
utiliser les détergents acides, les éponges abrasives, les tampons métalliques, les détersifs à base d'alcool, les
désinfectants ou autres solvants ;
• les dommages causés par des eaux dures, des dépôts de calcaires ou de sédiments.
En cas de problèmes, il est impératif de retourner la pièce correctement emballée ainsi que la preuve d’achat à
votre détaillant initial. Seul Riobel inc. est habilité à décider du remplacement des pièces reconnues défectueuses par un produit identique ou comparable, si non disponible. La garantie s’applique à l’acheteur original,
avec preuve d’achat, aussi longtemps qu’il sera propriétaire de la maison et n’est pas transférable. Cette garantie
ne couvre pas les frais de main-d’œuvre engagés et/ou les dommages survenus lors de l’installation, la réparation
ou le remplacement, ni les dommages accidentels ou indirects. Riobel inc. n’accorde, pour ses produits, aucune
garantie de valeur marchande, aucune garantie spécifique pour un usage particulier, ni aucune garantie expresse
ou implicite, tacite ou statuaire autre que celle prévue ci-dessus.
Sous réserve de modifications techniques sans préavis.
TORONTO
11,Cidermillave.Unit5
Concord(Ontario)
L4K4B6
Tel.:905‐760‐9009
1‐888‐287‐5354
Fax:905‐760‐1292
[email protected]
MONTRÉAL
820,rueNobel
St‐Jérôme(Québec)
J7Z7A3
Tél.:450‐432‐0442
1‐866‐473‐8442
Télec.:450‐432‐1095
www.riobel.ca
UNITEDSTATES
Tel.:1‐866‐473‐8442
Fax:1‐866‐909‐8442

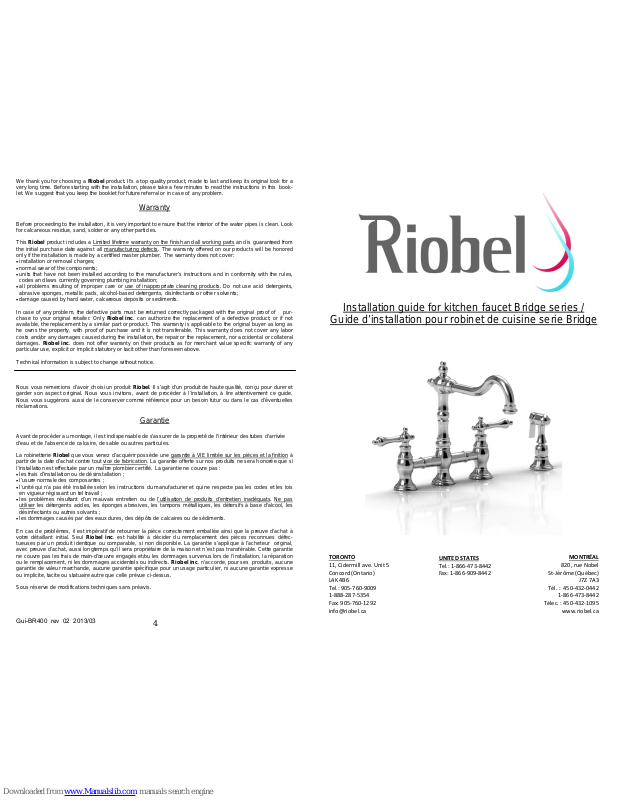

Installation guide for kitchen faucet Bridge series /
Guide d’installation pour robinet de cuisine serie Bridge
Page 2
2
Gui-BR400 rev 02 2013/03

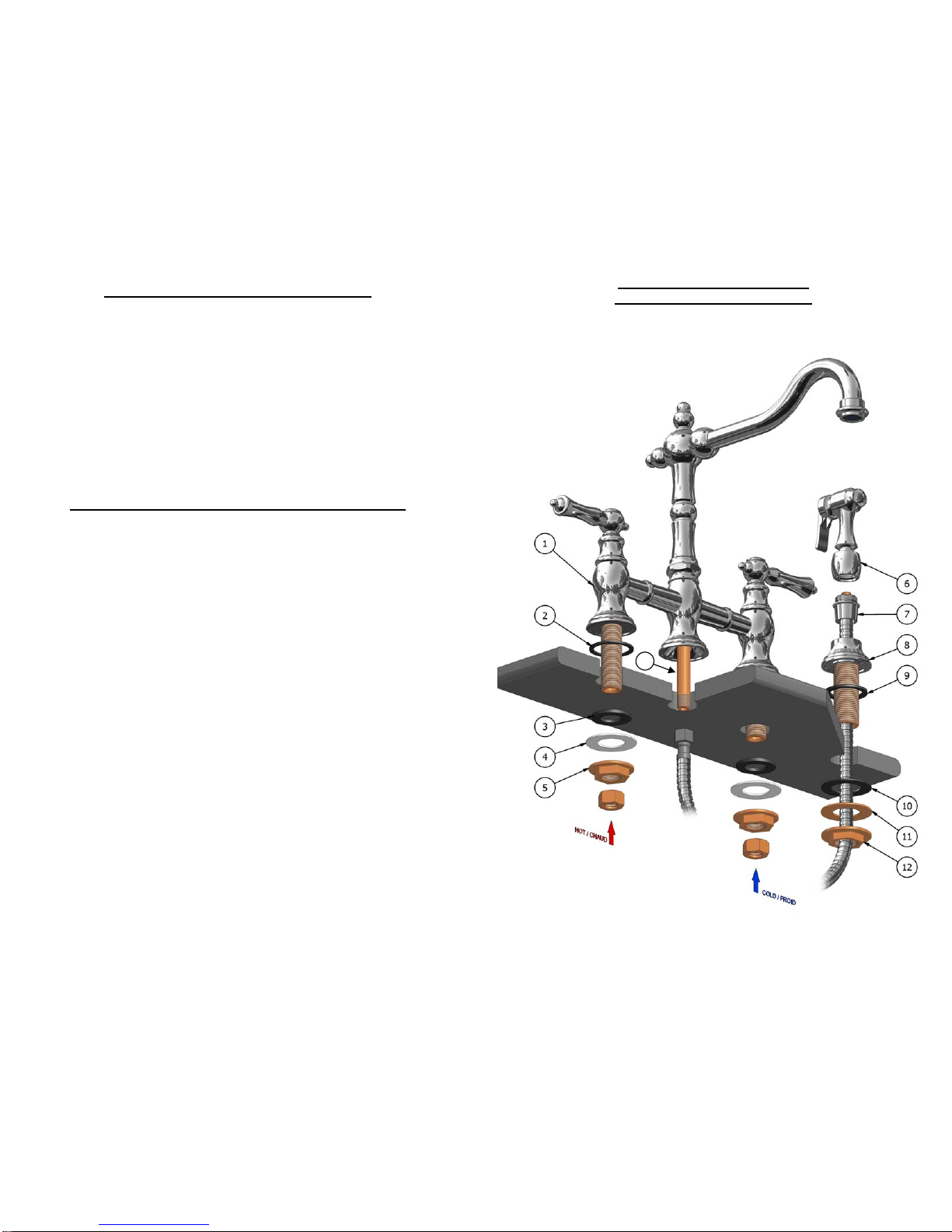

Installation guide for Bridge series lavatory set
A. Insert the faucet assembly (1) into the sink hole, addin g the gasket (2) between
the sink and the faucet assembly.
B. From underneath the sink, insert the gasket (3), the plastic washer (4) and screw
the nuts (5) the onto the faucet threaded pipes to the end. Do not over tighten.
C. For models without hand spray, proceed to step F.
D. In the last hole, install the deck flange (8) with the gasket (9) and from under-
neath the sink, insert a gasket (10), the washer (11) and screw the nut (12) onto
the deck flange threaded pipe to the end.
E. Insert the end of the hose into the deck flange (8) and screw it to the faucet mid-
dle threaded pipe (13).
DO NOT OVER TIGHTEN.
F. Connect the water supplies to the spout inlet: hot on the left side and cold o n the
right side (front view).
G. Perform a leak check on all connections.
Procédure de montage pour robinet de lavabo série Bridge
A. Insérer l'assemblage du robinet (1) d ans les trous de l'évier avec le joint d'étan-
chéité (2) entre l'évier et les bases du robinet .
B. Sous l'évier, insérer les joints d'étanchéité (3), les rondelles de plastique (4) et
visser les écrous (5) sur les tiges filetées du robinet (1) jusqu'au bout. Ne pas
trop serrer.
C. Pour le modèle sans douchette, passer à l'étape F.
D. Dans le trou restant, insérer le support de douchette (8) avec le joint d'étanchéité
(9). Sous le plan de travail, insérer un joint d'étanchéité (10), une rondelle métallique (11) et visser l'écrou (12) jusqu'au bout.
E. Insérer l’extrémité du boyau dans le su pport de douchette (8) puis le visser à la
tige filetée centrale du robinet (13).
NE PAS TROP SERRER.
F. Effectuer le branch ement de l’alimentation d’eau : chaude à gauche et froide à
droite (vue de face).
G. Faire une vérification des jonctions pour détecter toute fuite.
3
Gui-BR400 rev 02 2013/03
Bridge series kitchen faucets /
Robinet de cuisine série Bridge
13
