Direct Vent Tankless Water Heater

Operation and Installation Manual

RL75i .................. REU-VB2528FFUD-US

RL94i .................. REU-VB2735FFUD-US

R98LSi ................ REU-VA3237FFU-US

R98LSi-ASME .... REU-VA3237FFU-ASME

FOR INDOOR APPLICATIONS ONLY

Table of Contents ..................... 2

The VB series (RL75i, and RL94i) are certified for installation in manufactured (mobile) homes.

INSTALLER: Leave this manual with the appliance. CONSUMER: Retain this manual for future reference.

WARNING

result causing property damage, personal injury or death.

— Do not store or use gasoline or other flammable vapors and

liquids in the vicinity of this or any other appliance.

— WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in

your building.

• Immediately call your gas supplier from a neighbor’s phone.

Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the fire

department.

ANS Z21.10.3

●

CSA 4.3

— Installation and service must be performed by a qualified

installer, service agency or the gas supplier.

Consumer Safety Information ... 4

Operating Instructions ............... 6

Maintenance ........................... 11

Error Codes ............................ 12

Installation Instructions ........... 16

Consumer Support .................. 44

French Version ....................... 47

If the information in these instructions is not followed exactly, a fire or explosion may

California Proposition 65 lists chemical substances known to the state to cause cancer, birth defects, death,

serious illness or other reproductive harm. This product may contain such substances, be their origin from fuel combustion (gas, oil) or components of the product itself.

R98LSi-ASME

This model has been built in accordance with the requirements of the ASME Boiler and Pressure Vessel Code and has received the Certificate of Authorization from the National Board. The heat exchanger on this unit has the NB and HLW stamps.

Table of Contents

Specifications ..................................................... 3

Consumer Safety Information

Safety Definitions ............................................. 4

Safety Behaviors and Practices ....................... 4

Safety Features................................................ 4

Description of Operation .................................... 4

Operating Instructions

Temperature Controller .................................... 5

Features Available on Temperature

Controllers ........................................................ 6

How to Set the Temperature ............................ 7

Temperature Controller Settings .................. 7, 8

Temperature Options Without

a Temperature Controller ................................. 8

Setting the Sound Volume (Voice Prompt) ...... 8

Using the Water Smart / Bath Fill Function ..... 9

Overview ..................................................... 9

Setting the Water Volume ........................... 9

Filling the Tub ............................................ 10

Setting Controller to Mute .............................. 10

Setting the Clock ............................................ 10

Maintenance

Cleaning .................................................... 11

Vent System .............................................. 11

Motors ....................................................... 11

Temperature Controller ............................. 11

Lime / Scale Build-up ................................ 11

Snow Accumulation ................................... 11

Visual Inspection of Flame ........................ 11

Error Codes

Error Code Table ...................................... 12,13

Trouble Shooting for Common Issues ........... 14

Accessing Operating Information................... 14

Water Quality ................................................. 14

Flushing the Heat Exchanger

(Error Code: LC or 00) ................................... 15

Installation Instructions ................................... 16

General Instructions ....................................... 16

Clearances from Appliance ............................ 17

Attachment of the Water Heater .................... 17

Electrical Connection ..................................... 18

Error Indication or Air Handler Control Switch ...

(RL75i, RL94i only) ........................................ 18

Gas Piping

General Instructions ................................ 18

Pipe Sizing Procedure - Example ............ 19

Water Piping

Isolation Valves and

Pressure Relief Valves ............................ 20

Piping Requirements ............................... 21

Pressure Relief Valve Requirements ...... 21

Freeze Protection .............................. 21, 22

Freeze Protection Piping ............................... 23

Recommended Piping for Basic Installation .. Recommended Piping for

Circulation Systems ....................................... 25

Venting Instructions

Intake / Exhaust Guidelines ..................... 26

Condensate ............................................. 26

Maximum Vent Length ............................ 27

Vent Products .......................................... 28

Flue Terminal Clearances (ANS Z21.10.3, CSA 4.3

Additional Clearances - Vent Terminal .......... 30

Flue Installation - Concentric Venting

(RL75i, RL94i) ................................................ 31

Flue Installation

(R98LSi, R98LSi-ASME).......................... 32, 33

Connecting Multiple Water Heaters ............... 34

High Altitude Installations ........................ 34, 35

Temperature Controller Installation

Location ................................................... 36

Configurations.......................................... 36

Cable Lengths and Size .......................... 36

Mounting the Controller ........................... 37

Operating Instructions ................................... 38

Technical Data

Pressure Drop Curve ..................................... 39

Outlet Flow Data ............................................ 39

Space Heating ............................................... 40

Dimensions .................................................... 41

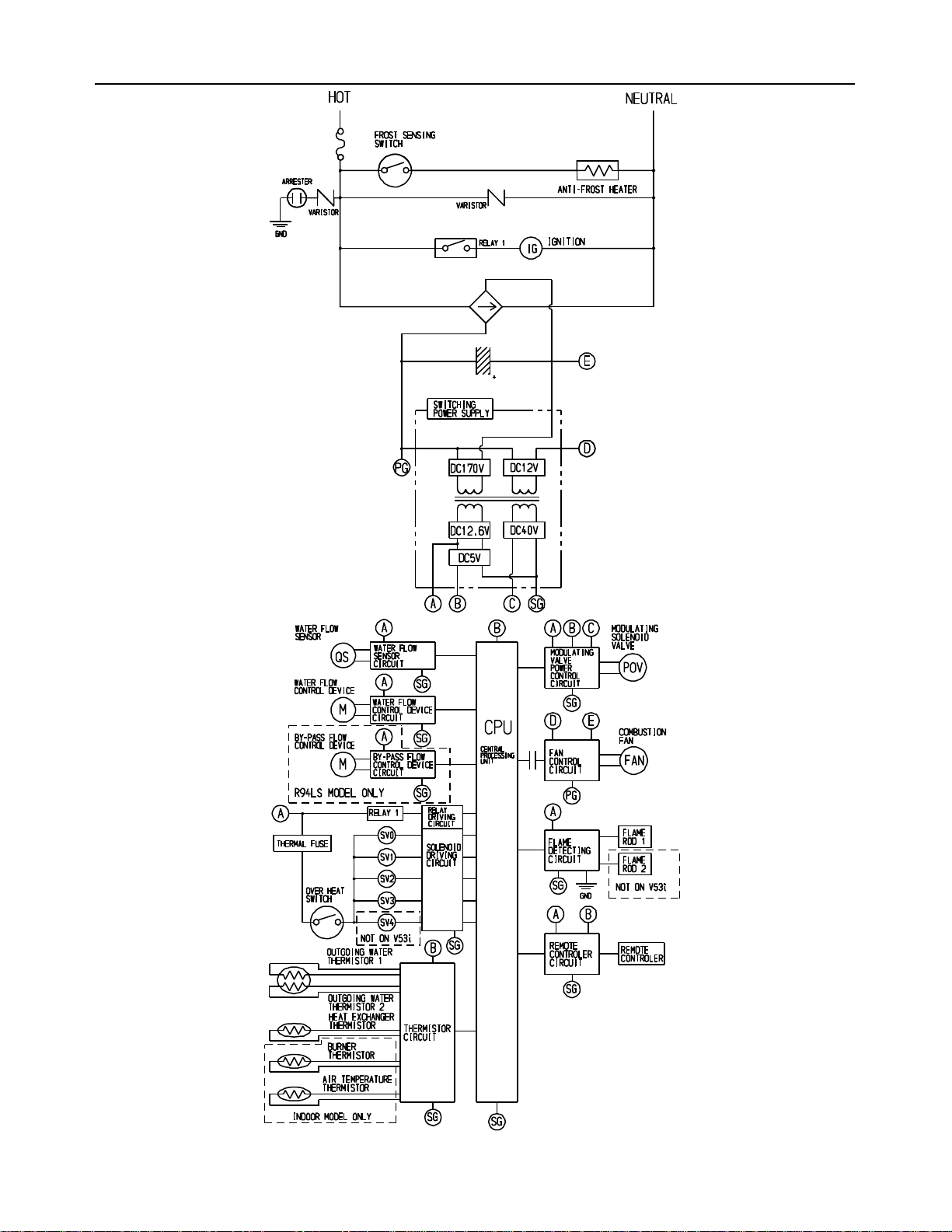

Ladder Diagrams ..................................... 42, 43

Consumer Support

Warranty Information ..................................... 44

Limited Warranty ...................................... 44, 45

State Regulations .............................................. 46

French Version ............................................ 47-68

) .............................. 29

2 VB Series Indoor LS Manual

Specifications

Model

Minimum Gas Consumption Btu/h

Maximum Gas Consumption Btu/h 180,000

Hot water capacity (Min - Max) *

Hot water capacity (45°F rise)

Default Temperature Setting (no controller) 120º F (49º C) Temperature Controller Default Setting 104º F (40º C)

Maximum Temp Setting (commercial **) 160º F (71º C) 185º F (85º C)

Maximum Temp Setting (residential) see Temperature Ranges for more information

Minimum Temperature Setting 98º F (37º C) Weight 51 lb (23 kg) 53 lb (24 kg) 55 lb (25 kg)

Efficiency Thermal Efficiency: 84.0% Noise level 49 dB

Normal 76 W 83 W 99 W

Electrical Consumption

By-Pass Control Fixed Electronic

Minimum Gas Supply Pressure

Maximum Gas Supply Pressure

Type of Appliance Direct Vent, Temperature controlled continuous flow gas hot water system. Operation With or without remote controls, mounted in kitchen, bathroom, etc. Approved Gas Type Natural Gas or Propane - Ensure unit matches gas type supplied at the installation Connections Gas Supply: 3/4" MNPT, Cold Water Inlet: 3/4" MNPT, Hot Water Outlet: 3/4" MNPT Ignition System Direct Electronic Ignition Electric Connections Appliance: AC 120 Volts, 60Hz. Remote Control: DC 12 Volts (Digital)

Water Temperature Control Simulation Feedforward and Feedback.

Water Supply Pressure Minimum Water Pressure: 20 PSI (Recommended 30-80 PSI for maximum

Maximum Water Supply Pressure 150 PSI

Remote Control Cable Non-Polarized Two Core Cable (Minimum 22 AWG)

Energy Star Qualified Yes Yes No (not applicable)

Certified for installation in manufactured (mobile) homes

Standby 2 W Anti-frost Protection

Natural Gas 5.0 inch W.C. Propane 8.0 inch W.C. Natural Gas 10.5 inch W.C. Propane 13.5 inch W.C.

RL75i

9,900 (NG)

10,300 (LPG)

0.4 - 7.5 GPM

(1.5 - 28.5 L/min)

6.6 GPM

(25.0 L/min)

Selectable at 120º F (49º C) or at 140º F

(60º C)

Energy Factor: 0.82

184 W 116 W

Yes Yes No No

RL94i

199,000 (NG)

190,000 (LP)

0.4 - 9.4 GPM

(1.5 - 35.5 L/min)

7.1 GPM

(27.0 L/min)

R98LSi

237,000

0.6 - 9.8 GPM

(2.4 - 37 L/min)

8.5 GPM

(32.2 L/min)

140º F (60º C)

R98LSi-ASME

19,000

* Minimum flow may vary slightly depending on the temperature setting and the inlet water temperature.

** for commercial and hydronic applications requiring higher temperatures

Rinnai is continually updating and improving products. Therefore, specifications are subject to change without prior notice.

The maximum inlet gas pressure must not exceed the value specified by the manufacturer. The minimum value listed is for the purpose of input adjustment.

VB Series Indoor LS Manual 3

Consumer Safety Information

Safety Definitions

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and

others.

DANGER

WARNING

CAUTION

Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

Indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

Indicates a potentially hazardous situation which, if not avoided, could result in minor or moderate injury. It may also be used to alert against unsafe practices.

Safety Behaviors and Practices

WARNING

• Keep the area around the appliance clear and free from combustible materials, gasoline, and other flammable vapors and liquids.

• Any alteration to the appliance or its controls can be dangerous and will void the warranty.

• Always check the water temperature before entering a shower or bath.

Safety Features

• Overheat: The appliance will automatically shut

down when the appliance exceeds a predetermined temperature.

• Do not use this appliance if any part has been under water. Immediately call a qualified service technician to inspect the appliance and to replace any part of the control system and any gas control which has been under water.

• Power Surge Fuse: A glass fuse protects against

overcurrent. If the fuse blows then all indicator lamps will be off.

• Flame Failure: The appliance will automatically

shut down if the burner flame is not adequate.

• Power Failure: The appliance will cut off the gas if

it loses electrical power.

• Fusible Link: In case the overheat feature does

not prevent the temperature from rising then the fusible link will break shutting off the appliance.

Description of Operation

The Rinnai water heater is one of the most advanced water heaters available. It provides a continuous supply of hot water at a preset temperature. This appliance is direct vent where air is brought in from the outside and combustion gases are exhausted to the outside.

While electricity, water, and gas supplies are connected, the Rinnai water heater produces hot water whenever a hot water tap is open.

Ignition is electronic. There is no pilot light consuming gas while the water heater is not being used. The gas burner lights automatically when the hot water tap is opened and goes out when the tap is closed.

4 VB Series Indoor LS Manual

Installation of the temperature controller is highly recommended. The temperature controller can set the temperature within a specific range and can provide error codes to diagnose any problems.

The temperature of the outgoing hot water is constantly monitored. The Rinnai water heater may adjust the water flow in order to maintain the temperature setting. The water flow may vary from summer to winter due to the difference in ground water temperature.

Temperature Controller

MC-91-1US & MCC-91-1US

Dimensions (inches): 3.5 W x 4.75 H x 0.75 D

The MC-91 controller is the standard temperature controller that is supplied with the water heater. On indoor models it is integrated into the front panel. The MCC-91 controller is for commercial and hydronic applications requiring higher temperatures. When the MCC-91 controller is connected, these higher temperatures are available on all controller models in the system. Refer to the section on temperature ranges.

In Use

Indicator

Priority

Indicator

Temperature

Display

Priority

Temperature

Selection

Button

ON/OFF

Button

VB Series Indoor LS Manual 5

Operating Instructions

The MC-91 temperature controller is supplied with the RL75, RL94, and R98LS models. Additional functions are available through the use of optional controllers.

There are several models of temperature controllers that can be purchased separately. Their description, operation, and installation is provided in this manual in case additional temperature controllers are purchased and installed.

Features Available on Temperature Controllers

MC-91

MC-100

MCC-91

BC-100

Features

Sends a short series of beeps to all controllers in the system. It is

Call

Clock

Error Codes

Function

In Use Indicator

ON/OFF Button

Power Save

Priority Button / Indicator

12 hour AM/PM clock. (The MC-100 must be installed for clock

When a fault is detected an error code flashes at the temperature

Used on this model to set the clock or sound volume.

Indicates that hot water is being supplied (i.e. a hot water tap is

Used to turn the water heater ON or OFF.

Indicates that this controller is setting the temperature . Priority

Allows the temperature controller to be in an energy saving

MC-502

Description

not an intercom.

to work on the BC-100.)

display on models MC-91, MCC-91, and MC-502; and flashes at the clock display on models MC-100 and BC-100.

open).

mode.

can be switched to another controller by pressing its Priority Button when no hot water is running.

Used to adjust the voice prompt volume.

Sound Volume

Temperature Display

Thermostat

Water Smart / Bath Fill Button / Indicator

Water Volume

6 VB Series Indoor LS Manual

Shows the temperature setting.

Increases or decreases the temperature setting.

Used to select the Water Smart / Bath Fill Function to fill a bath

with a predetermined volume of water.

Used to select the water volume for the Water Smart / Bath Fill

Function.

How to Set the Temperature

DANGER

1. If the water heater is off, press the ON/OFF button to turn on.

2. Press the “Priority button” on the temperature controller. The green Priority light will glow indicating that this controller is controlling the temperature and that the Rinnai water heater is ready to supply hot water.

The priority can only be changed

while no hot water is running.

3. Press the ▲ or ▼ buttons to obtain the desired temperature setting.

All hot water sources are able to

provide water at this temperature setting until it is changed again at this or another temperature controller.

Hot water can be dangerous, especially for infants or children, the elderly, or infirm. There is hot water scald potential if the thermostat is set too high.

Water temperatures over 125º F (52º C) can cause severe burns or scalding resulting in death.

Hot water can cause first degree burns with exposure for as little as: 3 seconds at 140º F (60º C) 20 seconds at 130º F (54º C) 8 minutes at 120º F (49º C) Test the temperature of the water before placing a child in the bath or

shower. Do not leave a child or an infirm person in the bath unsupervised.

NOTICE

While any hot water is being provided, the temperature setting can only be adjusted between 98º F and 110º F.

Check local codes for the maximum water temperature setting allowed when used in nursing homes, schools, day care centers, and all other public applications.

If a newly installed unit with a controller has not been powered for at least 6 hours then the temperature will return to the default setting of 104º F (40º C) if power is interrupted.

There may be a variation between the temperature displayed on the temperature controller and the temperature at the tap due to weather conditions or the length of pipe to the water heater.

Temperature Controller Settings

This water heater will attempt to provide hot water at the temperature setting even when the water flow is varied or when more than 1 tap is in use. The water heater can deliver water at only one temperature setting at a time. The available temperatures for a given model are provided below.

Model

RL75i

RL94i

R98LSi

R98LSi-ASME

Temp in Celsius ºC 37 38 39 40 41 42 43 46 49

An older controller, MC-45, can be installed with the RL75i and RL94i by moving switch No. 6 in the bank of 6 switches to ON. Some of the temperature settings will be slightly different from the above table.

VB Series Indoor LS Manual 7

98 100 102 104 106 108 110 115 120

98 100 102 104 106 108 110 115 120 125 130 135 140

Temperature Settings Available (ºF)

125 * 130* 135* 140* 150

125* 130* 135* 140* 150

52 54 57 60 66 71 85

150

160

185

Temperature Controller Settings

* Re-setting the Maximum Temperature (RL75 and RL94 only) Models RL75 and RL94 have a default maximum temperature of 120º F

(49º C) and an option to increase the maximum temperature to 140 ºF (60 ºC). Temperature settings from 125-140 ºF (52-60 ºC) are available by setting switch 6 to ON in the SW1 bank of 8 switches.

** MCC-91 Temperature Controller These settings require the MCC-91 controller. When the MCC-91

controller is connected, these higher temperatures are available on all controller models in the system. Use of an MCC-91 controller in a residential dwelling will reduce the warranty coverage to that of a commercial warranty application.

The MCC-91 controller is intended for commercial and hydronic applications only. If an MCC-91 controller is used in a residential dwelling for a hydronics application, a mixing valve must also be installed to limit the potable hot water temperature to a safe temperature. Water temperatures over 125º F (52º C) can cause severe burns or scalding. Refer to the Danger Alert on water temperatures. Rinnai shall not, in any event, be liable for damages resulting from such misuse or misapplication.

Suggested temperatures are

• Kitchen 120 ºF (49º C)

• Shower 98 - 110 ºF (37 - 43 ºC)

• Bath Fill 102 - 110 ºF (39 - 43 ºC)

A temperature lower than 98º F (37º C) can be obtained at the tap by mixing with cold water.

To change the temperature scale from Celsius to Fahrenheit or vice versa, press and hold the “On/Off” button for 5 seconds while the water heater is OFF.

These temperatures are suggestions only.

Maximum Temperature

120º F (49º C) 140 ºF (60 ºC)

Switch No.

O F F

2 3 4 5 6 7 8

Switch No.

O F F

1 2 3 4 5 6 7 8

WARNING

DO NOT adjust the other switches unless specifically instructed to do so.

Temperature Options Without a Temperature Controller

The default temperature setting for this appliance installed without a temperature controller is 120º F (49º C). If desired, the temperature setting can be changed to 140º F (60º C) by adjustment of a switch.

In the SW1 bank of 8 switches, set switch 5 to ON to obtain 140º F water temperature setting. Set switch 5 to OFF (default) to obtain 120º F water temperature setting.

If a temperature controller is installed, then switch 5 has no effect on temperature settings.

Setting the Sound Volume (Voice Prompt)

MC-100V Press the “Function” button to

adjust the voice prompt volume. The default sound volume is set to Medium. Each subsequent press of the ▲ or ▼ button cycles through the volume levels in the order below.

Medium Volume

(default)

High Volume

Off Volume

(beep)

BC-100V Press the “Sound Vol.” button to

adjust the voice prompt volume. The default sound volume is set to Medium. Each subsequent press of the button cycles through the volume levels in the order below.

Off Sound

(no beep)

Low Volume

8 VB Series Indoor LS Manual

Using the Water Smart / Bath Fill Function

Overview

This function is exclusive to the BC-100V temperature controller. The bath fill function allows the consumer to fill a tub with a preset volume of water at a preset temperature. This is done by pressing the bath fill button on the BC-100V controller while no hot water is flowing and then opening only the hot water tap. The water heater will stop the hot water flow when the preset volume has been reached. The hot water tap should then be closed and the bath fill button pressed.

The temperature settings for the bath fill function are limited to those in the table below.

Bath Fill Temperature Settings

Available

ºF 98 100 102 104 106 108

ºC 37 38 39 40 41 42

ºF 110 112 114 116 118 120

ºC 43 44 46 47 48 49

NOTICE

Multiple

Water

Heaters

NOTICE

Power

Loss

NOTICE

Anti-scald

Fixtures

The bath fill function will not work properly if it is connected to multiple water heaters. The tub will overfill because the bath fill function is not able to measure the water volume when connected to multiple water heaters.

If power is lost during the bath fill function, the water heater will shut down but the water will continue to flow. When power returns, the water shuts off and Error Code 03 appears on the controller.

If power is lost after the bath has filled but before the bath fill function button is de-selected, then the water will not flow during the power loss or after the power is returned. Once power returns, close the hot water tap and de-select the bath fill function. No error code appears.

Do not use with single handle fixtures that have anti-scald features built into them. These fixtures allow a predetermined amount of cold water which is not taken into account by the bath fill function.

Setting the Water Volume

The default volume is set to 25 gallons. The volume can be set between 10 and 120 gallons.

1. Press the “Priority” button on the temperature controller. The green Priority light will glow indicating that this controller is controlling the temperature and that the Rinnai water heater is ready to supply hot water.

2. Press the “Water Smart Bath Fill” button to set the water volume and temperature.

3. Press the “Temp” ▲ or ▼ buttons to obtain the desired temperature setting.

NOTICE

To Prevent

Over Filling

4. Press the “Water Vol.”▲ or ▼ buttons to obtain the desired water volume in gallons.

5. Press the “Water Smart Bath Fill” button.

Be careful not to overfill the bath. An average bath volume is 60 gallons. When filling the bath using this function for the first time:

•Monitor and remain by the bath while the water is running.

•Use a low bath fill volume less than 25 gallons

VB Series Indoor LS Manual 9

Using the Water Smart / Bath Fill Function

Filling the Tub

ON!

HOT

ON!

HOT

COLD

1. Press the “Water Smart / Bath Fill” button once. The button will illuminate, and a tone will sound.

2. The voice prompt will announce “The hot water system is ready. Open the hot water tap.” Make sure the water volume is set. Refer to “Setting the Water Volume” on the previous page. Open the hot water tap. The “In Use” indicator will illuminate on MC-100V and BC-100V controllers. The hot water will begin to flow.

3. When the preset volume of water has been produced then

•the water flow will cease

•the “Water Smart / Bath Fill”

button will flash

•a tone will sound

•the voice prompt will announce,

“Bath fill is complete. Turn off the bath hot water tap and push the Bath Fill button.”

4. Turn off the bath hot water tap and push the Bath Fill button. The water heater will not allow hot water to flow from any source until the “Water Smart / Bath Fill” button is pushed. The button light will go out.

NOTICE

To Stop the Bath Fill Before it Finishes

NOTICE

When

Other Taps

Are Open

NOTICE

To stop the water flow during the Bath Fill function, press the “Water Smart / Bath Fill” button. The button will flash and the voice prompt will announce, “Hot water is not available. Turn off all hot water taps and push the Bath Fill button.” Follow the voice prompt instructions.

During the bath fill function, any hot water flowing at other locations, subtracts from the total amount of water for the bath. For example if the bath fill function is set for 50 gallons and 5 gallons of hot water are used at other locations during the fill period then the bath will only fill with 45 gallons.

During the operation of the bath fill function, the MC-91 “In Use” indicator does not light up.

Setting Controller to Mute

Models MC-91 and MCC-91

To eliminate the beeps when keys are pressed or to turn the beeps back on, press and hold both the ▲and ▼ buttons until a beep is heard (approximately 5 seconds).

Setting the Clock

MC-100V Press the “Function” button twice within 10 seconds to set the clock. Press the ▲ or

▼ button to reach the desired time. The clock on the BC-100V automatically shows

the time which has been set on the MC-100V.

10 VB Series Indoor LS Manual

Maintenance

WARNING

Turn off the electrical power supply, the manual gas valve and the manual water control valve whenever servicing the unit.

Repairs and maintenance should be performed by a qualified service technician. The appliance should be inspected annually by a qualified service technician. Verify proper operation after servicing.

Cleaning

It is imperative that control compartments, burners, and circulating air passageways of the appliance be kept clean.

Clean as follows:

1. Turn off and disconnect electrical power. Allow to cool.

2. Close the water shut off valves. Remove and clean the water inlet filter.

3. Remove the front panel by removing 4 screws.

4. Use pressurized air to remove dust from the main burner, heat exchanger, and fan blades. Do not use a wet cloth or spray cleaners on the burner. Do not use volatile substances such as benzene and thinners. They may ignite or fade the paint.

Snow Accumulation

Keep the area around flue terminal free of snow and ice. The appliance will not function properly if the intake air or exhaust is impeded (blocked or partially blocked) by obstructions.

Visual Inspection of Flame

The burner must flame evenly over the entire surface when operating correctly. The flame must burn with a clear, blue, stable flame. See the parts breakdown of the burner for the location of the view ports.

The flame pattern should be as shown in the figures below.

5. Use soft dry cloth to wipe cabinet.

Vent System

The vent system should be inspected at least annually for blockages or damage.

Motors

Motors are permanently lubricated and do not need periodic lubrication. Keep fan and motor free of dust and dirt by cleaning annually.

Temperature Controller

Use a soft damp cloth to clean the temperature controller. Do not use solvents.

Lime / Scale Build-up

If you receive Error Code “LC”, refer to the procedure,

Flushing the Heat Exchanger. Refer to the section on Water Quality to see if your water needs to be treated

or conditioned. (When checking maintenance code history, “00” is substituted for “LC”.)

VB Series Indoor LS Manual 11

Error Codes

The Rinnai water heater has the ability to check its own operation continuously. If a fault occurs, an error code will flash on the display of the temperature controller. This assists with diagnosing the fault and may enable you to overcome a problem without a service call. Please identify the code displayed when inquiring about service.

WARNING

Some of the checks below may need to be done by a qualified service technician. Call a service technician for any remedy that involves gas or electricity. Call a service technician if you have any doubt or reservation about performing the remedy yourself.

Code Fault Remedy

No burner operation during freeze protection mode

Power interruption during Bath Fill (Water will not flow when power returns).

Air Supply or Exhaust Blockage

No Ignition Check that the gas is turned on at the water heater, gas meter, or cylinder.

Flame Failure Check that the gas is turned on at the water heater and gas meter. Check for

Service Call

Turn off all hot water taps. Press ON/OFF twice.

Ensure Rinnai approved venting materials are being used. Check that nothing is blocking the flue inlet or exhaust. Check all vent components for proper connections. Ensure vent length is within limits. Ensure condensation collar was installed correctly. Verify dip switches are set properly. Check fan for blockage.

Ensure gas type and pressure is correct. Ensure gas line, meter, and/or regulator is sized properly. Bleed all air from gas lines. Verify dip switches are set properly. Ensure appliance is properly grounded. Disconnect EZConnect™ or MSA controls to isolate the problem. Ensure igniter is operational. Check igniter wiring harness for damage. Check gas solenoid valves for open or short circuits. Remove burner cover and ensure all burners are properly seated. Remove burner plate and inspect burner surface for condensation or debris.

obstructions in the flue outlet. Ensure gas line, meter, and/or regulator is sized properly. Ensure gas type and pressure is correct. Bleed all air from gas lines. Ensure proper Rinnai venting material was installed. Ensure condensation collar was installed properly. Ensure vent length is within limits. Verify dip switches are set properly. Ensure appliance is properly grounded. Disconnect keypad. Disconnect EZConnect™ or MSA controls to isolate the problem. Check power supply for loose connections. Check power supply for proper voltage and voltage drops. Ensure flame rod wire is connected. Check flame rod for carbon build-up. Disconnect and reconnect all wiring harnesses on unit and PC board. Check for DC shorts at components. Check gas solenoid valves for open or short circuits. Remove burner plate and inspect burner surface for condensation or debris. Check the ground wire for the PC board.

12 VB Series Indoor LS Manual

Code Fault Remedy

Error Codes

No code

Thermal Fuse Check gas type of unit and ensure it matches gas type being used.

Over Temperature Warning

Burner Sensor Error Measure resistance of sensor.

Outgoing Water Temperature Sensor Fault

Heat Exchanger Outgoing Temperature Sensor Fault

Combustion Air Temperature Sensor Fault

Modulating Solenoid Valve Signal Abnormal Combustion Fan Failure Ensure fan will turn freely.

Water Flow Control Fault The water flow control valve has failed to close during the bath fill function. Immediately turn

Solenoid Valve Circuit Fault

Flame Sensing Device Fault

Burner Sensor Circuit Error

Scale Build-up in Heat Exchanger (when checking maintenance code history, “00” is substituted for “LC”) Nothing happens when water flow is activated.

Check for restrictions in air flow around unit and vent terminal. Check for low water flow in a circulating system causing short-cycling. Ensure dip switches are set to the proper position. Check for foreign materials in combustion chamber and/or exhaust piping. Check heat exchanger for cracks and/or separations. Check heat exchanger surface for hot spots which indicate blockage due to scale build-up.

Refer to instructions in manual for flushing heat exchanger. Measure resistance of safety circuit. Ensure high fire and low fire manifold pressure is correct. Check for improper conversion of product.

Check for restrictions in air flow around unit and vent terminal. Check for low water flow in a circulating system causing short-cycling. Check for foreign materials in combustion chamber and/or exhaust piping. Check for clogged heat exchanger.

Replace sensor. Check sensor wiring for damage. Measure resistance of sensor. Clean sensor of scale build-up. Replace sensor. Check sensor wiring for damage. Measure resistance of sensor. Clean sensor of scale build-up. Replace sensor. Check for restrictions in air flow around unit and vent terminal. Check sensor wiring for damage. Measure resistance of sensor. Clean sensor of scale build-up. Ensure fan blade is tight on motor shaft and is in good condition.

Replace sensor. Check modulating gas solenoid valve wiring harness for loose or damaged terminals.

Measure resistance of valve coil.

Check wiring harness to motor for damaged and/or loose connections. Measure resistance of motor winding.

off the water and discontinue the bath fill function. Contact a state qualified or licensed contractor to service the appliance. Replace the PC Board.

Ensure flame rod is touching flame when unit fires. Check all wiring to flame rod for damage. Remove flame rod and check for carbon build-up; clean with sand paper. Check inside burner chamber for any foreign material blocking flame at flame rod. Measure micro amp output of sensor circuit with flame present. Replace flame rod.

Check sensor wiring and PC board for damage. Replace sensor.

Flush heat exchanger. Refer to instructions in manual. Replace heat exchanger. NOTE: The LC code is the only error code that will allow the unit to keep running. The display will alternate between the LC code and the temperature setting. The controller will continue to beep. The LC code will reset if power is turned off and then on. Clean inlet water supply filter. On new installations ensure hot and cold water lines are not reversed. Check for bleed over. Isolate unit from building by turning off cold water line to building.

Isolate the circulating system if present. Open your pressure relief valve; if water is

flowing, there is bleed over in your plumbing. Ensure you have at least the minimum flow rate required to fire unit. Ensure turbine spins freely. Measure the resistance of the water flow control sensor. Check for DC shorts at components.

VB Series Indoor LS Manual 13

Trouble Shooting for Common Issues

I don’t have any hot water when I open the tap.

Make sure there is gas, water, and electricity to the Rinnai water heater (power is turned on and the gas is turned on).

When I was using the hot water, the water got cold.

If you adjusted the flow from the tap to lessen it, you may have gone below the minimum flow required. The Rinnai water heater requires a minimum flow rate to operate. (See the specification page for the flow rate of your model.)

If you are experiencing issues with higher temperature settings, then Rinnai recommends reducing the temperature setting. Selecting a temperature closer to that which is actually used at the faucet will increase the amount of hot water being delivered to the faucet, due to less cold water mixing at the fixture.

White smoke comes out of the exhaust.

During colder weather when the exhaust temperature is much hotter than the outside air, the exhaust fumes condense producing water vapor.

When I open a hot tap, I do not immediately get hot water.

Hot water must travel through your plumbing from the Rinnai water heater to the faucet. The time period for hot water to reach your fixture is determined by the amount of water in the plumbing system between the water heater and the fixture, water pressure, and the flow rate of the fixture.

After I turn off the hot water tap, the fan on the Rinnai water heater continues to run.

The fan is designed to continue running for a short time after the flow of water stops. This is to ensure constant water temperatures during rapid starting and stopping, as well as exhausting any residual gas flue products from the unit.

Accessing Operating Information

Models MC-91 and MCC-91

To display the most recent error codes press and hold the “On/Off” button for 2 seconds. While holding the “On/ Off” button press the ▲ button. The last 9 error codes will flash one after the other. To exit this mode press the “On/Off” and ▲ button as before.

To display the water flow through the water heater press and hold the ▲ button for 2 seconds and without releasing the ▲ button press the “On/Off” button.

To display the outlet water temperature press and hold the ▼ button for 2 seconds and without releasing the ▼ button press the “On/Off” button.

Water Quality

Consideration of care for your water heater should include evaluation of water quality. If the water quality exceeds the target levels provided in the table, you may want to treat or condition the water.

* Source: Part 143 National Secondary Drinking Water Regulations

Total Hardness Up to 200 mg / L

Aluminum * Up to 0.2 mg / L

Chlorides * Up to 250 mg / L

Copper * Up to 1.0 mg / L

Iron * Up to 0.3 mg / L

Manganese * Up to 0.05 mg / L

Maximum Level

pH * 6.5 to 8.5

TDS (Total Dissolved Solids) *

Zinc * Up to 5 mg / L

14 VB Series Indoor LS Manual

Up to 500 mg / L

Flushing the Heat Exchanger (Error Code: LC or 00)

An “LC” or “00” error code indicates the unit is beginning to lime up and must be flushed. Failure to flush the appliance will cause damage to the heat exchanger. Damage caused by lime build-up is not covered by the unit’s warranty. After flushing, reset the LC fault code by turning off the power to the unit and turning the power back on.

1. Disconnect electrical power to the water heater.

2. Close the shutoff valves on both the hot water and cold water lines (V3 and V4).

3. Connect pump outlet hose (H1) to the cold water line at service valve (V2).

4. Connect drain hose (H3) to service valve (V1).

5. Pour 4 gallons of undiluted virgin, food grade, white vinegar into pail.

6. Place the drain hose (H3) and the hose (H2) to the pump inlet into the cleaning solution.

7. Open both service valves (V1 and V2) on the hot water and cold water lines.

8. Operate the pump and allow the cleaning solution to circulate through the water heater for 1 hour at a rate of 4 gallons per minute (15.1 liters per minute).

9. Turn off the pump.

10. Rinse the cleaning solution from the water heater as follows:

a. Remove the free end of the drain hose (H3)

from the pail.

b. Close service valve, (V2), and open shutoff

valve, (V4). Do not open shutoff valve, (V3).

c. Allow water to flow through the water heater for

5 minutes

d. Close service valve, (V1), and open shutoff

valve, (V3).

11. Disconnect all hoses.

12. With (V4) closed, remove the in-line filter at the

cold water inlet and clean out any residue. Place filter back into unit and open (V4).

13. Restore electrical power to the water heater.

KEY

3/4" Ball Valve

3/4" Union

Check Valve

Pressure Relief Valve

Water Heater

Rinnai

I F

Pressure Regulator

Circulating Pump

Boiler Drain Valve

Solenoid Valve

CLEAN THERMISTORS Remove and clean thermistors

with a soft cloth or sponge after removing O-rings.

Cleaning solution is 4 gallons of undiluted virgin, food grade, white vinegar.

Circulating Pump

VB Series Indoor LS Manual 15

Installation Instructions

Only properly trained and qualified installers should install this appliance. The warranty may be voided due to improper installation or installation by a non-qualified installer.

Rinnai highly recommends all installers attend a product knowledge class.

For information on a Rinnai Training Course or for questions on installation call 1-800-621-

9419.

RL75i .................. REU-VB2528FFUD-US

RL94i .................. REU-VB2735FFUD-US

R98LSi ................ REU-VA3237FFU-US

R98LSi-ASME .... REU-VA3237FFU-ASME

The VB series (RL75i, and RL94i) are certified for installation in manufactured (mobile) homes.

General Instructions

WARNING

Do not use substitute materials. Use only parts certified with the appliance.

• This appliance must be installed by a state qualified or licensed contractor. It is the responsibility of the person having the water heater installed to ensure the installing contractor has proper licenses and permits for installing water heaters in your location. Rinnai highly recommends that installers attend a product knowledge class to ensure customer satisfaction and warranty coverage. Failure to comply with state and local codes pertaining to water heater installations may void the warranty.

• This appliance is not to be installed outdoors.

• A qualified installer or service technician should

install the appliance, inspect it, and leak test it before use.

• The installation must conform with local codes or, in the absence of local codes, with the National Fuel

Gas Code, ANSI Z223.1/NFPA 54, or the Natural Gas and Propane Installation Code, CSA B149.1. If

installed in a manufactured home, the installation must conform with the Manufactured Home

Construction and Safety Standard, Title 24 CFR, Part 3280 and/or CAN/SCA Z240 MH Series, Mobile Homes.

• The appliance, when installed, must be electrically grounded in accordance with local codes or, in the absence of local codes, with the National Electrical

Code, ANSI/NFPA 70, or the Canadian Electrical Code, CSA C22.1.

• The appliance and its appliance main gas valve must be disconnected from the gas supply piping system during any pressure testing of that system at test pressures in excess of 1/2 psi (3.5 kPa) (13.84 in W.C.).

• The appliance must be isolated from the gas supply piping system by closing its individual manual shutoff valve during any pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 psi (3.5 kPa) (13.84 in W.C.).

• Follow the installation instructions and those in Care and Maintenance for adequate combustion and

ventilation air.

• The appliance should be located in an area where water leakage of the unit or connections will not result in damage to the area adjacent to the appliance or to lower floors of the structure. When such locations cannot be avoided, it is recommended that a suitable drain pan, adequately drained, be installed under the appliance. The pan must not restrict combustion air flow.

• The flow of combustion and ventilation air shall not be obstructed. Combustion air shall not be supplied from occupied spaces.

• This appliance is not suitable for use in an application such as a pool or spa heater that uses chemically treated water . (This appliance is suitable for filling large or whirlpool bath tubs with potable water.)

• If a water heater is installed in a closed water supply system, such as one having a backflow preventer in the cold water supply line, means shall be provided to control thermal expansion. Contact the water supplier or local plumbing inspector on how to control thermal expansion.

• Should overheating occur or the gas supply fail to shut off, turn off the manual gas control valve to the appliance.

• Keep the air intake location free of chemicals such as chlorine or bleach that produce fumes. These fumes can damage components and reduce the life of your appliance.

• For gas type conversion, contact Rinnai.

16 VB Series Indoor LS Manual

Clearances from Appliance

Top of Heater

Back of Heater

Front of Heater

Sides of Heater

Ground/ Bottom

Vent

to Combustibles

RL75i RL94i

6 inches ** (152 mm)

0 (zero) 0 (zero) 0 (zero) 0 (zero)

6 inches (152 mm)

2 inches (51 mm)

12 inches (305 mm)

0 (zero) 4 inches * 0 (zero) 0 (zero)

R98LSi

12 inches (305 mm)

6 inches (152 mm)

2 inches (51 mm)

12 inches (305 mm)

2 inches ** (51 mm)

6 inches (152 mm)

1/2 inch (13 mm)

12 inches (305 mm)

to Non-

Combustibles

RL75i RL94i

R98LSi

2 inches (51 mm)

6 inches (152 mm)

1/2 inch (13 mm)

2 inches (51 mm)

to top

to side

to front

to ground/bottom

* 4 inches (102 mm) for enclosed area; 1 inch (26 mm) for unenclosed area.

** 0 inches from vent components and condensate drain line.

The clearance for servicing is 24 inches in front of the water heater.

For closet installation: clearance is 6 inches (152 mm) from the front.

Attachment of the Water Heater

1. Identify the installation location and confirm that the installation will meet all required clearances.

2. Securely attach the water heater to the wall using any of the holes in the wall installation brackets which are at the top and bottom of the water heater. Ensure that the attachment strength is sufficient to support the weight. Refer to the weight of the water heater in the Specifications section.

NOTE: Rinnai water heaters should be installed in an upright position. Do not install upside down or on its side.

wall installation

brackets

VB Series Indoor LS Manual 17

Electrical Connection

The water heater requires 120 VAC, 60 Hz power from a properly grounded circuit. If using the 6 foot long power cord, plug it into a standard 3 prong 120 VAC, 60 Hz properly grounded wall outlet. The wiring diagram is located on the Technical Sheet attached to the inside of the front cover. The water heater must be electrically grounded in accordance with local codes, or in the absence of local codes

with the National Electrical Code, ANSI/NFPA 70 and/or the CSA C22.1, Canadian Electrical Code.

Error Indication or Air Handler Control Switch (RL75i, and RL94i only)

When using the Rinnai water heater with an Error Indication Switch, switch No. 4 in the bank of 8 switches should be in the off position. This is the default position.

To connect the water heater to the Rinnai Air Handler, the Control Switch is necessary to function as the electrical connection. When the Control Switch is functioning as the electrical connection between the water heater and air handler, switch No. 4 in the bank of 8 switches should be in the on position.

The Error Indication Switch and the Rinnai Air Handler Control Switch are optional products available from Rinnai. Installation instructions are included with these products.

Gas Piping

General Instructions

• A manual gas control valve must be placed in the

gas supply line to the Rinnai water heater. A union can be used on the connection above the shut off valve for the future servicing or disconnection of the unit.

• Check the type of gas and the gas inlet pressure

before connecting the Rinnai water heater. If the Rinnai water heater is not of the gas type that the building is supplied with, DO NOT connect the water heater. Contact the dealer for the proper unit to match the gas type.

• Check the gas supply pressure immediately

upstream at a location provided by the gas company. Supplied gas pressure must be within the limits shown in the Specifications section.

• Before placing the appliance in operation all joints

including the heater must be checked for gas tightness by means of leak detector solution, soap and water, or an equivalent nonflammable solution, as applicable. (Since some leak test solutions,

including soap and water, may cause corrosion or stress cracking, the piping shall be rinsed with water after testing, unless it has been determined that the leak test solution is non-corrosive.)

• Always use approved connectors to connect the unit to the gas line. Always purge the gas line of any debris before connection to the water heater.

• The gas supply line shall be gas tight, sized, and so installed as to provide a supply of gas sufficient to meet the maximum demand of the heater and all other gas consuming appliances at the location without loss of pressure.

• Any compound used on the threaded joint of the gas piping shall be a type which resists the action of liquefied petroleum gas (propane / LPG).

• Refer to an approved pipe sizing chart if in doubt about the size of the gas line.

18 VB Series Indoor LS Manual

Gas Piping

Pipe Sizing Procedure - Example

The gas supply must be capable of handling the entire gas load at the location. Gas line sizing is based on gas type, the pressure drop in the system, the gas pressure supplied, and gas line type. For gas pipe sizing in the United States, refer to the National Fuel Gas Code, NFPA 54. For Canadian gas pipe sizing, refer to the Natural Gas and Propane Installation Code CAN/CSA B149.1. The below information is provided as an example. The appropriate table from the applicable code must be used.

1. For some tables, you will need to determine the cubic feet per hour of gas required by dividing the gas input by the heating value of the gas (available from the local gas company). The gas input needs to include all gas products at the location and the maximum BTU usage at full load when all gas products are in use.

Gas Input of all gas products (BTU / HR) Cubic Feet per Hour (CFH) = Heating Value of Gas (BTU / FT 3 )

2. Use the table for your gas type and pipe type to find the pipe size required. The pipe size must be able to provide the required cubic feet per hour of gas or the required BTU/hour.

Example: The heating value of natural gas for your location is 1000 BTU/FT

199,000 BTU/HR. Additional appliances at the location require 65,000 BTU/hr. Therefore the cubic feet per hour = (199,000 + 65,000) / 1000 = 264 FT pipe size is capable of supplying 264 FT

/HR of natural gas.

/HR. If the pipe length is 10 feet then the 3/4 inch

. The gas input of the RL94i is

Pipe Sizing Table - Natural Gas

Schedule 40 Metallic Pipe

Inlet Pressure: less than 2 psi (55 inches W.C.) Pressure Drop: 0.3 inches W.C. Specific Gravity: 0.60

Capacity in cubic feet per hour

Length

10 20 30 40 50 60 70 80 90

3/4 1 1 1/4 1 1/2

273 514 1060 1580

188 353 726 1090

151 284 583 873

129 243 499 747

114 215 442 662

104 195 400 600

95 179 368 552

89 167 343 514

83 157 322 482

Pipe Size (inches)

Pipe Sizing Table - Propane Gas

Schedule 40 Metallic Pipe

Inlet Pressure: 11.0 inches W.C. Pressure Drop: 0.5 inches W.C. Specific Gravity: 1.50

Capacity in Thousands of BTU per Hour

Length

10 20 30 40 50 60

80 100 125

1/2 3/4 1 1 1/4

291 608 1150 2350

200 418 787 1620

160 336 632 1300

137 287 541 1110

122 255 480 985

110 231 434 892

101 212 400 821

94 197 372 763

89 185 349 716

Pipe Size (inches)

100 125 150 175 200

VB Series Indoor LS Manual 19

79 148 304 455

70 131 269 403

63 119 244 366

58 109 224 336

54 102 209 313

150 175 200

84 175 330 677

74 155 292 600

67 140 265 543

Water Piping

Isolation Valves and Pressure Relief Valve (RL75i and RL94i)

The isolation valves provide the ability to isolate the water heater from the structure’s plumbing and allow quick access to flush the heat exchanger. Check with local codes to determine if a pressure and temperature relief valve is required. The included valves meet

American National Standard (ANSI Z21.10.3) / Canadian Standard (CSA 4.3) and are ANSI/NSF 61 approved for potable water.

Isolation Valve (Cold)

Isolation Valve (Hot)

Pressure Relief Valve (PRV)

Isolation Valves Installation Instructions:

1. Wrap the ends of the threaded water inlet & outlet on the tankless water heater,as well as the threaded end of the approved pressure relief valve with a minimum of 5 wraps of Teflon® tape.

2. Screw the pressure relief valve into the 3/4” threads opposite the wing handle on the HOT water service valve. (RED drain handle) (see Pressure Relief Valve Section for proper installation requirements)

3. Loosen the 3/4” union nut on the HOT water valve and connect to the HOT water outlet on the tankless water heater. If nut is removed, ensure that you realign the tailpiece accurately to the valve and that the black washer is positioned such that the raised metal edge of the valve is inside the washer.

4. Align the direction of the HOT water drain to the desired position.

5. Tighten the union assembly to the HOT water valve using approximately 15 foot lbs of torque.

6. Repeat steps 3-5 for the COLD water valve. (BLUE drain handle) for connection to the COLD water inlet on the tankless water heater.

7. Connect the INLET on the COLD water valve to the MAIN SOURCE of the water supply.

8. Connect the OUTLET on the HOT water valve to the HOT WATER plumbing system.

9. Ensure that both drain valve lever handles are in the closed position (perpendicular to the drain portion of the body).

107000081

107000083

107000085

A Pressure Relief Valve (PRV) B PRV Discharge Outlet C Hot Ball Valve Drain Handle D Cold Ball Valve Drain Handle

Pressure Relief Valve Installation Instructions:

The PRV must be connected by the threaded connection opposite the wing handle on the hot water valve (designated by the RED drain handle) or the threaded connection on the side of the relocation fitting above the hot water valve. Installation must maintain a ¾” port size with no shut off valve or line restriction in-between the appliance and the PRV. The discharge line from the PRV should pitch downward and terminate 6” above drains where discharge will be clearly visible. The discharge end of the line shall be plain (unthreaded) and a minimum of ¾” in diameter. The discharge line material must be suitable for water at least 180º Fahrenheit and can be no more than 30 feet in length and contain no more than 4 elbows or bends. No valve of any type may be installed in the discharge line of the pressure relief valve.

Pressure Relief Valve Maintenance:

For proper care of this approved pressure relief valve, it is recommended that the valve is manually operated once a year. In doing so, it will be necessary to take precautions with regard to the discharge of potentially scalding hot water under pressure. Ensure discharge has a place to flow. Contact with your body or other property may cause damage or harm. Please note that only the PRV in this package is certified by CSA International as an approved item.

20 VB Series Indoor LS Manual

Piping Requirements

• A manual water control valve must be placed in the

water inlet connection to the Rinnai water heater before it is connected to the water line. Unions may be used on both the hot and cold water lines for future servicing and disconnection of the unit.

• The piping (including soldering materials) and

components connected to this appliance must be approved for use in potable water systems.

• Purge the water line to remove all debris and air.

Debris will damage the Rinnai water heater.

Pressure Relief Valve Requirements

• An approved pressure relief valve is required by the

American National Standard (ANSI Z21.10.3) / Canadian Standard (CSA 4.3) for all water heating

systems, and shall be accessible for servicing.

• The relief valve must comply with the standard for

Relief Valves and Automatic Gas Shutoff Devices for Hot Water Supply Systems ANSI Z21.22 and /or the standard Temperature, Pressure, Temperature and Pressure Relief Valves and Vacuum Relief Valves, CAN1-4.4.

• The relief valve must be rated up to 150 psi and to at least the maximum BTU/hr of the appliance.

• The discharge from the pressure relief valve should be piped to the ground or into a drain system to prevent exposure or possible burn hazards to humans or other plant or animal life. Follow local codes. Water discharged from the relief valve could cause severe burns instantly, scalds, or death.

• The pressure relief valve must be manually operated once a year to check for correct operation.

• Toxic chemicals such as those used for boiler water treatment are not to be introduced to the potable water used for space heating.

• If the appliance will be used as a potable water source, it must not be connected to a system that was previously used with a nonpotable water heating appliance.

• Ensure that the water filter on the Rinnai water heater is clean and installed.

• The relief valve should be added to the hot water

outlet line and near the hot water outlet according to the manufacturer’s instructions. DO NOT place any other type valve or shut off device between the relief valve and the water heater.

• Do not plug the relief valve and do not install any

reducing fittings or other restrictions in the relief line. The relief line should allow for complete drainage of the valve and the line.

• If a relief valve discharges periodically, this may be

due to thermal expansion in a closed water supply system. Contact the water supplier or local plumbing inspector on how to correct this situation. Do not plug the relief valve.

• Neither Rinnai nor the American National Standard

(ANSI Z21.10.3) / Canadian Standard (CSA 4.3)

requires a combination temperature and pressure relief valve for this appliance. However, local codes may require a combination temperature and pressure relief valve.

Freeze Protection

The freeze protection features include electrical heating elements. Freeze protection may be disabled if electricity is not supplied, or if there is an error preventing the water heater from functioning. Loss of freeze protection may result in water damage from a burst heat exchanger or water lines.

The installation of auto drain down solenoid valves is optional. However, Rinnai strongly recommends that these valves be installed to prevent damage from freezing in case the normal freeze protection should become disabled. Any product damage due to freezing will not be covered by the warranty.

In addition, the solenoid valves should be connected electrically to a surge protector with terminals. This allows the solenoid valves to operate if the water heater is disabled due to an error code.

VB Series Indoor LS Manual 21

The solenoid valves and surge protector with terminals are available for purchase at Rinnai.

The freeze protection features will not prevent the external piping from freezing. Rinnai recommends heat tracing and insulating hot and cold water pipes connecting units. Pipe cover enclosures may be packed with insulation for added freeze protection.

With electrical power supplied, Rinnai water heaters will not freeze when the outside air temperature is as cold as –22ºF (-30ºC) for indoor models or is as cold as –4ºF (-20ºC) for outdoor models, when protected from direct wind exposure. Because of the “wind-chill” effect, any wind or circulation of the air on the unit will reduce its ability to freeze protect.

Freeze Protection

Manual draining of the water heater

WARNING

If the water heater is not going to be used during a period of possible freezing weather, it is recommended that the water inside the water heater be drained.

To manually drain the water:

1. Shut off cold water supply and gas supply.

2. Turn off the temperature controller.

3. Disconnect the power to the water heater.

4. Open hot water drain plug at the hot water outlet.

5. Remove water filter to drain the cold water.

If an isolation kit is installed, remove the drain caps on both isolation valves and open both valves above the caps (blue and red valve handles).

To resume normal operation:

1. Confirm that all water drain plugs are removed, that the gas supply is turned off, and that all taps are closed.

2. Screw in the hot water drain plug.

3. Screw in the water filter in the cold water inlet.

If the isolation kit was used to drain the unit, replace the drain caps and close both isolation valves (blue and red valve handles).

To avoid burns, wait until the equipment cools down before draining the water. The water in the appliance will remain hot after it is turned off.

Hot water outlet

Hot water drain plug *

Cold water inlet

Water filter

4. Open the cold water supply.

5. Open a tap and confirm that water flows, and then close.

6. Turn on the power.

7. After confirming that the temperature controller is off, turn on the gas supply.

8. Turn on the temperature controller.

* Use a wrench or other tool to unscrew the hot water drain plug.

Running a low volume of water through the water heater to prevent freezing

If the temperature exceeds the ability of the water heater to freeze protect itself, or if power is lost, the following steps may prevent the water heater and external piping from freezing. (Units connected with MSA or EZConnect should be drained to prevent freezing if not in use.)

1. Turn the water heater off.

2. Close the gas supply valve.

3. Reduce the flow to about 0.1 gal/min or to where the stream is about

0.2 inches thick.

ON!

HOT

COLD

0.1 gal/min or about 0.2 inch thick

When the water heater or external piping has frozen

1. Do not operate the water heater if it or the external piping is frozen.

2. Close the gas and water valves and turn off the power.

3. Wait until the water thaws. Check by opening the water supply valve.

4. Check the water heater and the piping for leaks.

22 VB Series Indoor LS Manual

Freeze Protection Piping

NOTICE

Warranty does not cover damage due to freezing. In the event of a power failure at temperatures below

freezing the water heater should be drained of all water to prevent freezing damage.

The unit may be drained manually. However, Rinnai highly recommends that drain down solenoid valves be installed that will automatically drain the unit if power is lost. Rinnai also recommends the installation of a surge protector with terminals which allows the solenoid valves to operate if the unit is disabled due to an error code.

When the electrical power to the water heater fails, the 3/4” solenoid valve closes (stopping the flow of water into the heater) and the 1/2” solenoid valve opens (allowing the water heater and associated piping to drain. Ensure that you run the drain for the solenoids to the outside environment to prevent discharging water inside the building causing water damage).

Rinnai

Water Heater

Vacuum Breaker

NOTE:

Heat trace ALL water pipe and fittings located outside home (attic, crawl space) or building structure. (ALL water pipe and fittings shown above the dashed line in the drawing.)

NOTE:

ALL pipe and fittings shown below dashed line should be located inside home or building structure.

The vacuum breaker line should be located inside the building structure.

KEY

3/4" Ball Valve

3/4" Union

Check Valve

Pressure Relief Valve

Pressure Regulator

Circulating Pump

Boiler Drain Valve

Solenoid Valve

Minimum 3/4" Hot Water

Supply Line

1/2" Minimum Normally Open Solenoid Valve

This is not an engineered drawing. It is intended only as a guide and not as a replacement for professionally engineered project drawings. This drawing is not intended to describe a complete system. It is up to the contractor/engineer to determine the necessary components and configuration of the particular system being installed. This drawing does not imply compliance with local building code requirements. It is the responsibility of the contractor/engineer to ensure installation is in accordance with all local building codes. Confer with local building officials before installation.

3/4" Minimum Normally Closed Solenoid Valve

Route to Floor Drain

C S

o u

l p

VB Series Indoor LS Manual 23

Recommended Piping for Basic Installation

Rinnai

Water Heater

Rinnai Equipment List

Rinnai Water Heaters

RIK-KIT (Optional) (3/4" Fittings Include: 2 Unions, 2 Ball Valves, 2Drain Valves and 1 Pressure Relief Valve.)

QTY

1 1

3/4" Ball Valve

3/4" Union

Check Valve

Pressure Relief Valve

3/4" Hot Water Supply Line

For Building Fixtures

KEY

Pressure Regulator

Circulating Pump

Boiler Drain Valve

Solenoid Valve

24 VB Series Indoor LS Manual

Recommended Piping for Circulation Systems

NOTE:

For residential and commercial

applications, this piping arrangement

applications, this piping arrange-

maintains full warranty.

ment maintains full warranty.

Rinnai

Water Heater

For this application:

Pump should be controlled by an Aquastat, Timer or Combination Aquastat and Timer.

Pump to be sized to maintain circulation loop temperature.

The pump should be sized to overcome

he pressure loss through the tank water heater, and supply and return plumbing. Reference the Rinnai Hot Water System Design Manual, Pump Sizing for Circula-

ion. Pump to be of bronze or stainless

construction.

Minimum 3/4" Cold Water Supply Line

Tank Water Heater to be Sized for Heat Loss of Circulation Loop.

Rinnai Equipment List

Rinnai Water Heaters

RIK-KIT (Optional) (3/4" Fittings Include: 2 Unions, 2 Ball Valves, 2 Drain Valves and 1 Pressure Relief Valve.)

Building Supply

QTY

IMPORTANT: Connect the building return line to the hot water supply line as close as possible to the Rinnai Water Heater.

KEY

3/4" Ball Valve

3/4" Union

Check Valve

Pressure Relief Valve

Pressure Regulator

Circulating Pump

Boiler Drain Valve

Solenoid Valve

Electric Water

Heater

Building

Fixtures

VB Series Indoor LS Manual 25

Venting Instructions

Intake / Exhaust Guidelines

• This water heater is a direct vent water heater and therefore is certified and listed with the vent system. You must use vent components that are certified and listed with the water heater model.

• Do not combine vent components from different manufacturers.

• The vent system must vent directly to the outside of the building and use outside air for combustion.

• Venting should be as direct as possible with a minimum number of pipe fittings.

• Avoid dips or sags in horizontal vent runs by installing supports per the vent manufacturer’s instructions.

• Support horizontal vent runs every four feet and all vertical vent runs every six feet or in accordance with local codes.

• Vent diameter must not be reduced.

• Do not connect the venting system with an existing

vent or chimney.

Refer to the specific instructions on your vent product for additional installation requirements.

• Do not common vent with the vent pipe of any

other water heater or appliance.

• Vent connections must be firmly pressed together

so that the gaskets form an air tight seal.

• RL75i, RL94i: The vent piece connected to the water heater must be secured with one self-tapping screw.

• Refer to the instructions of the vent system manufacturer for component assembly instructions.

• If the vent system is to be enclosed, it is suggested that the design of the enclosure shall permit inspection of the vent system. The design of such enclosure shall be deemed acceptable by the installer or the local inspector.

NOTICE

If it becomes necessary to access an enclosed vent system for service or repairs, Rinnai is not responsible for any costs or difficulties in accessing the vent system. Warranty does not cover obtaining access to an enclosed vent system.

Condensate

Condensate formation can occur in high efficiency direct vent appliances. To prevent condensate damage follow these instructions.

• Vertical terminations must incorporate a condensate drain and trap as close as possible to the appliance.

• RL75i, and RL94i water heaters have an integrated condensate collector.

• Rinnai offers a condensate trap.

• Regions of cold climate will create more

condensate in the vent system. The condensate collector should be used in cold climates.

• Use only vent that is approved and identified as acceptable for your particular model.

• Do not use PVC, CPVC, ABS or galvanized material to vent this appliance.

• Slope the venting toward the appliance according to the vent manufacturers installation instructions.

• All condensate must drain and be disposed of per local codes.

• Use only PVC or CPVC pipe for the condensate drain line.

• The condensate drain pipe should be as short as possible and have a downward pitch.

• Do not connect the condensate drain pipe directly to the rain sewer.

WARNING

The condensate trap must be primed before operation to prevent exhaust gases from entering the building.

NOTICE

Provisions must be made to prevent the condensate from entering the water heater. Without proper drainage or disposal, condensate will damage the heat exchanger.

Do not plug or cap the integrated condensate line. Without proper drainage or disposal, condensate will damage the water heater.

• The condensate drain pipe (along its entire length) must be at least the same diameter as the drain line, (3/8 inch NPT).

• The end of the condensate drain pipe should be open to the atmosphere. The end should not be under water or other substances.

• Do not connect the condensate drain line with an air conditioning evaporator coil drain.

• To minimize freezing of the condensate, run the condensate drain line through an interior wall or between insulation and an interior wall.

• The condensate collector should be used for all hydronic heating applications.

26 VB Series Indoor LS Manual

Maximum Vent Length

1. Determine the number of 90 degree elbows in the vent system. (Two 45 degree elbows count as one 90 degree elbow. On the R98 models each one foot of semi rigid flex duct used in the air intake length is equivalent to one 90 degree elbow.)

2. Refer to the table to find the maximum vent length based on the number of elbows.

3. Follow the applicable note.

Example: If you have one elbow then your maximum vent length is 35 feet (10.7 m). If your actual length is

greater than 15 ft (4.6 m) then move switch no. 1 (SW1) to OFF.

Number of 90° Elbows

0 1 2 3 4 5 6

41 ft 1

(12.5 m)

1 If the length is greater than 21 ft (6.4 m) then move

switch no. 1 (SW1) to OFF.

2 If the length is greater than 15 ft (4.6 m) then move

switch no. 1 (SW1) to OFF.

3 If the length is greater than 9 ft (2.7 m) then move

switch no. 1 (SW1) to OFF.

4 Move switch no. 1 (SW1) to OFF.

35 ft 2

(10.7 m)

29 ft 3

(8.8 m)

23 ft 4 (7.0 m)

17 ft 4

(5.2 m)

11 ft 4

(3.4 m)

Notes 1234

5 ft 4

(1.5 m)

Switch No.

O F F

2 3 4 5 6 7

NOTICE

If you have a longer vent length, switch no. 1 is required to be in the OFF position. This ensures the water heater will run properly. Blocked flue error codes and shutdowns may result if switch no. 1 is not in the correct position. On the RL94i, the maximum water flow capacity will be reduced by about 10% when switch no. 1 is OFF.

VB Series Indoor LS Manual 27

Vent Products

Listed and Tested Vent Products for

Manufacturer Product Parts

Rinnai/Ubbink Rolux Vent System

Heat-Fab Saf-T Vent SC system

Metal-Fab Corr/Guard Vent/Air

Intake System

Listed and Tested Vent Products for

RL75i ........................ REU-VB2528FFUD-US

RL94i ........................ REU-VB2735FFUD-US

Refer to the manufacturer’s technical literature for specific part numbers and instructions.

R98LSi ..................... REU-VA3237FFU

R98LSi-ASME ......... REU-VA3237FFU-ASME

Manufacturer Product

Heat-Fab Saf-T Vent 9401AMTK 5400CI 9492 NA

Z-Flex Z-Vent 2SVSNA04.5 2SVSRCF4 2SVSTPX4 NA

Appliance

Adapter

Vertical

Termination

Horizontal

Termination

Horizontal

Concentric

Termination

Adjustable Horizontal

Concentric

Termination

ProTech Systems

Metal-Fab Corr/Guard 4CGOA 4CGSWC 4CGSWMCM

* When ordering from Rinnai, ask for these part numbers or kits:

FSAAU4 - ask for FSAAU4SP (single pack) FSRC4 - ask for FSVPK4 Variable Pitch Roof Flashing

Kit (includes rain cap FSRC4, storm collar, roof jack, and roof flashing)

FSBS4 - ask for FSBS4SP (single pack)

FasNSeal FSAAU4 * FSRC4 * FSBS4 *

FSDVPTB04LH - ask for FSDVWMT04LH Kit (includes direct vent pass through FSDVPTB04LH, bird screen, exterior and interior mounting plates, appliance adapter, 3 foot flexible aluminum duct with 2 clamps, and adjustable vertical length)

FSDVPTB04LH *

FSDVWT4

4CG7HT90

4CG7HT

FSDVWMTP4LH,

FSEDVWMTP4LH

Vent Manufacturer Contact Information for Installation Instructions and Parts Lists:

Rinnai/Ubbink

Telephone: 800-621-9419 Fax: 678-829-1666 Web Site: www.rinnai.us

Heat-Fab

Telephone: 800-772-0739 Fax: 413-863-4803 E-mail: custsvc@heat-fab.com Web Site: www.heatfab.com

ProTech Systems, Inc.

Telephone: 800-766-3473 518-463-7284 Fax: 518-463-5271 E-mail: support@protechinfo.com Web Site: www.protechinfo.com

Z-Flex

Telephone: 800-654-5600 Fax: 888-889-3539 E-mail: sales@z-flex.com Web Site: www.novaflex.com

Metal-Fab Inc.

Telephone: 800-835-2830 316-943-2351 Fax: 316-943-2717 E-mail: info@mtlfab.com Web Site: www.metal-fabinc.com

28 VB Series Indoor LS Manual

Flue Terminal Clearances (ANS Z21.10.3, CSA 4.3)

INSIDE CORNER DE TAI L

OPERABLE

FIXED CLOSED

FIXED

CLOSED

OPERABLE

AIR SUPPLY INLET

VENT TERMINAL

AREA WHERE

TERMINAL IS NOT PERMITTTED

Ref

A Clearance above grade, veranda, porch, deck, or balcony 12 inches (30 cm) 12 inches (30 cm)

B Clearance to window or door that may be opened 36 inches (91 cm) 12 inches (30 cm)

C Clearance to permanently closed window * *

Vertical clearance to ventilated soffit, located above the terminal

within a horizontal distance of 2 feet (61 cm) from the center line of the terminal

E Clearance to unventilated soffit * *

F Clearance to outside corner * *

G Clearance to inside corner * *

Clearance to each side of center line extended above meter/

regulator assembly

I Clearance to service regulator vent outlet 36 inches (91 cm) *

Clearance to nonmechanical air supply inlet to building or the

combustion air inlet to any other appliance

K Clearance to a mechanical air supply inlet 6 feet (1.83 m)

Clearance above paved sidewalk or paved driveway located on

public property

M Clearance under veranda, porch, deck, or balcony 12 inches (30 cm) 2 *

Description Canadian Installations US Installations

* *

3 feet (91 cm) within a height

15 feet (4.5 m) above the

meter/regulator assembly

36 inches (91 cm) 12 inches (30 cm)

3 feet (91 cm) above if within

10 feet (3 m) horizontally

7 feet (2.13 m) 1 *

1 A vent shall not terminate directly above a sidewalk or paved driveway that is located between two single family dwellings and serves

both dwellings.

2 Permitted only if veranda, porch, deck, or balcony is fully open on a minimum of two sides beneath the floor.

∗ For clearances not specified in ANSI Z223.1/NFPA 54 or CSA B149.1, clearances are in accordance with local installation codes and the

requirements of the gas supplier.

Clearance to opposite wall is 24 inches (60 cm) for Canada and US.

VB Series Indoor LS Manual 29

Additional Clearances - Vent Terminal

Local codes supersede these clearances.

• Avoid termination locations near a dryer vent.

• Avoid termination locations near commercial cooking exhaust.

• For VA3237 air intake position, follow the ANS Z21.10.3 ● CSA 4.3 requirements on the previous page.

Vent terminal (represents concentric vent terminal or VA3237 exhaust only vent terminal)

(1.52 m) vertically

60"

between Rinnai terminals

(0.91 m) to ventilated or unventilated soffit or eve vent; or to a

36"

deck or porch

(0.30 m ) to an inside corner

(1.52 m) between Rinnai terminals at different levels

12"

(0.30 m) between Rinnai terminals at same level

INSIDE

CORNER

60"

(0.61 m) to wall or parapet

24"

12"

V V

(0.30 m) between Rinnai terminals at same level

30 VB Series Indoor LS Manual

Flue Installation - Concentric Venting (RL75i, RL94i)

Horizontal Termination without using the Condensate Collector

WARNING

If the condensate collector is not used, the drain pipe must be capped to prevent exhaust gases and condensate from entering the building. The cap is supplied on the appliance.

Maximum Height *

5 feet (1.52 m)

Horizontal Termination using

the Condensate Collector

(condensate collector must be used in all installations)

* The condensate collector must be used in horizontal terminations if a vertical rise in the vent system exceeds 5ft.

Regions of cold climate will create more condensate in the vent system. The condensate collector should be used in cold climates.

If more than one elbow is used in the vertical section the condensate collector must be used.

Vertical Termination

Condensate

Trap

3 in (75 mm) minimum

Condensate Collector

Bracket

Securing Screw

Condensate

Trap

3 in (75 mm) minimum

To adjust the condensate collector position or to replace the female vent top with a male vent top:

1. Loosen the 4 screws at the rear bracket

2. Slide the bracket away from the female vent top.

3. Remove the 4 screws attaching the female vent top to the water heater.

4. Lift up the female vent top and reposition as desired (or replace with a male vent top).

5. Install the 4 screws at the vent top and tighten the 4 screws at the bracket.

Secure the first vent component to the water heater with one self-tapping screw at the hole located above the condensate collector.

VB Series Indoor LS Manual 31

Flue Installation (R98LSi, R98LSi-ASME)

Air Intake Assembly

The air intake system consists of a field supplied 4 inch diameter stainless steel, Schedule 40 PVC, ABS or CPVC pipe. A maximum 6 feet of semi-rigid flexible aluminum ducting can also be used. Foil wrapped dryer vent and cell core products are not authorized.

The air intake has a zero clearance to combustibles. Air Intake Connection

1. Drill 2 small holes at the end of the air intake pipe.

2. Slide the pipe over the air intake terminal.

3. Using a level, ensure the pipe is straight up and down.

4. With self tapping screws, attach the pipe to the air intake terminal.

5. Apply a bead of silicone around the pipe and air intake terminal, ensuring an air tight connection.

Exhaust Pipe Assembly

Refer to the manufacturer’s installation instructions for the specific exhaust vent system.

Venting Clearances to Combustibles

Enclosed Unenclosed

Vent Size

Horizontal & Horizontal &

4" (102 mm) 4" (102 mm) 1" (26 mm)

Horizontal Terminations

The air intake must be located in relation to the exhaust as shown below. The air intake must angle 1/4 inch per foot to the termination to prevent entry of rain.

6”

Vent

8”

Optional Intake

Intake

The vent termination and air intake must be in the same pressure zone and face the same direction.

EXHAUST

COMBUSTION AIR /

INTAKE

SLOPE INTAKE AND EXHAUST

TOWARD OUTSIDE TERMINATION

MINIMUM 1/4" PER FOOT

32 VB Series Indoor LS Manual

Flue Installation (R98LSi, R98LSi-ASME)

Horizontal with Concentric Termination

SLOPE INTAKE AND EXHAUST

TOWARD OUTSIDE TERMINATION

MINIMUM 1/4" PER FOOT

Vertical Terminations

The air intake requires a return bend or two 90º elbows to prevent entry of rain.

The vent termination and air intake must be in the same pressure zone.

VB Series Indoor LS Manual 33

Connecting Multiple Water Heaters

The EZConnect™ cable is an optional accessory that connects 2 water heaters and allows them to function as one hot water source.

The MSA-2M and MSA-2S packs are optional accessories that connect 2 to 5 water heaters and allow them to function as one hot water source.

Refer to the instructions that come with the accessory for complete installation information.

Guidelines

• Do not install both the EZConnect™ and the

MSA packs because they are not designed to operate together.

• Water heaters connected with the

EZConnect™ Cable or the MSA-2M and MSA2S packs cannot be used for the bath fill function.

• Water heaters should be installed less than 18

inches apart so that the cables will reach between units and to prevent temperature fluctuations (cold water sandwich effect) when the water is shut off and turned back on.

• Temperature settings can only be changed on

the controller for the primary unit. (This changes the temperature on all units within the MSA or EZConnect™ system.)

Number of

Connected

Accessories Necessary:

Water Heaters:

(1) EZConnect™ Cable

(1) MSA-2M

and (1) MSA-2S and (2) MSA-2S and (3) MSA-2S

or (1) MSA-2M

Activation Options for EZConnect™

One unit in standby allows for quicker activation time with flow rates within the capacity of a single unit.

Two units in standby allows for quicker delivery temperature for flow rates requiring both units.

Applicable for the RL75 and RL94 models only.

Model

RL75,

RL94

Number of units in standby

1 ON

2 OFF (default)

Position of switch No. 5 in bank of 6 switches

High Altitude Installations

Set switches 2 and 3 to the values shown in table below for your altitude. The default setting for the

WARNING

appliance is 0-2000 ft (0-610 m) with switches No. 2 and No. 3 in the OFF position.

0-2000 ft

(0-610 m)

2001-5200 ft

(610-1585 m)

5201-7700 ft

(1585-2347 m)

Switch No. 2 OFF OFF ON ON

Switch No. 3 OFF ON OFF ON

Switch No.

O F F

Switch No.

1 2

3 4 5 6 7 8

O F F

4 5 6 7 8

Switch No.

O F F

DO NOT adjust the other switches unless specifically instructed to do so.

7701-10200 ft

(2347-3109 m)

Switch No.

1 2 3 4 5 6 7 8

O F F

1 2 3 4 5 6 7 8

34 VB Series Indoor LS Manual

Water Heater High Altitude Installation Setting Procedure

610 - 1372 m (2001 - 4500 ft) for Canada Only / Procédure Reglage

de Chaffeau á' Haute Altitude 610 - 1372 m (2001 - 4500 ft) pour

Canada Seulement

All settings/adjustments must be performed by a qualified

Service Technician / Tous reglages/ajustements doivent être

exécutés par un Technicien d'entretien qualifié.

AVERTISSEMENT

NE modifiez PAS la disposition des autres micro-commutateurs sauf sur instructions spécifiques.

WARNING

DO NOT adjust the other switches unless specifically instructed to do so.

1. Turn off the power source and gas supply to the water heater / Coupez l`alimentation de gaz et électrique.

2. Remove the front cover from the water heater/ Enlever la couverture de devant du chauffe-eau.

3. Set the switches 2 and 3 to the values shown in the table below for your altitude. The default setting for the appliance is 0-2000 ft (0-610 m) with switches No. 2 and No. 3 in the OFF position / Régler les micro-commutateurs 2 et 3 aux valeurs montrées dans la table au dessous pour votre altitude. Le reglage de défaut pour l'appareil est 0-2000 ft (0-610 m) avec les commutateurs No 2 et No 3 sur la position OFF.

4. Turn on the gas and power to the water heater / Ouvrez l`alimentatation de gaz et électrique.

5. Open a fixture or fixtures to flow water through the water heater at the maximum flow rate ob-

CANADA ONLY

tainable (at least three gallons per minute) / Ouvrir un accessoire ou accessoires pour couler de l'eau par le chauffe-eau au débit maximum procurable (au moins trois gallons par minute).

Switch microcommutateur

No 2 OFF OFF

0-2000 ft

(0-610 m)

2001-4500 ft

(610-1372 m)

The conversion shall be carried out

by a manufacturer’s authorized representative, in accordance with the requirements of the manufacturer,

No 3 OFF ON

provincial or territorial authorities having jurisdiction and in accordance

Switch No.

O F F

Switch No.

1 2 3 4 5 6 7 8

3 4 5 6 7 8

with the requirements of the CAN/ CGA-B149.1 or CAN/CGA-B149.2 Installation Codes / La conversion sera exécuté par un représentant du fabricant autorisé, conformément aux conditions du fabricant, les autorités provinciaux ou territoriaux ayant la juridiction et conformément aux conditions du CAN/CGA-B149.1 ou CAN/CGA-B149.2 Codes d'Installation.

VB Series Indoor LS Manual 35

Temperature Controller Installation

Indoor models have their controller built into the front panel. A kit is available that allows the integrated controller to be removed and used as a remote controller. Additional controllers can also be installed.

Location

• The controller should be out of reach of small children.

• Avoid locations where the controller may become hot (near the oven or radiant heater).

• Avoid locations in direct sunlight. The digital display may be difficult to read in direct sunlight.

Configurations

A maximum of 4 temperature controllers, including wired and wireless, can be installed for a water heater or bank of water heaters. Controllers can only be wired in parallel. Controllers cannot be wired in series.

The 4 temperature controllers can consist of multiple MC-91’s or MC-502RC’s but only 1 BC-100V and only 1 MC-100V.

Any one of the 5 types of controllers can be installed by itself and still operate the water heater. All functions will be available with the exception that the clock function on the BC-100V will only be available if an MC-100V is also connected.

• Avoid locations where the temperature controller could be splashed with liquids.

• Do not install in locations where it can be adjusted by the public.

Controllers

Wire controllers in parallel

If 4 MC-91’s are installed, simultaneously press the Priority and On/Off buttons on the fourth controller until a beep sounds.

The table to the right shows some of the possible combinations of controllers.

Cable Lengths and Size

The cable for the temperature controller should be a non-polarized two-core cable with a minimum gauge of 22 AWG. The maximum cable length from each controller to the water heater depends on the total number of wired controllers connected to the water heater.

MC-91 + MC-91 + MCC-91 MC-502RC

MC-91 + MCC-91 + MC-502RC MC-502RC

MCC-91 + MC-502RC + BC-100V MC-100V

MC-91 + MC-502RC + BC-100V MC-100V

MC-91 + MC-91 + MC-502RC BC-100V

MC-91 + MC-502RC + MC-502RC MC-100V

Number of Wired

Controllers

1 328 ft (100 m)

2 164 ft (50 m)

3 or 4 65 ft (20 m)

Maximum Cable Length for each

Controller to Water Heater

36 VB Series Indoor LS Manual

Temperature Controller Installation

Mounting the Controller

Follow the procedure below to install MC-91 or MCC-91 temperature controllers.

1. Determine a suitable location for the controller.

2. Make three holes in the wall as shown.

3. Run the cable between the controller and the Rinnai water heater or the controller and the other controller.

4. Remove the face plate from the temperature controller using a screwdriver.

5. Connect the cable to the temperature controller.

6. Mount the controller to the wall using the holes drilled in step 2.

7. Disconnect the power from the Rinnai water heater.

WARNING

Do not attempt to connect the temperature controllers with the power on. There is 120 volt potential, next to the temperature controller connections inside the unit.

Do not connect the temperature controller to the 120VAC terminals provided for the optional solenoid drain valves.

All service and wiring should be performed by a registered installer.

Outline of Remote

8. Remove the cover of the Rinnai water heater.

9. Remove the plastic cover from the PCB and electrical connections.

10. Thread the cable through the access hole at the base of the unit and connect the wires to the controller terminals on the right hand side bottom of the PCB.

11. Secure the controller cable using the clamp provided.

12. Replace plastic cover over PCB and then replace the cover of the Rinnai water heater.

securing screw

1-21/32"

wiring hole

3-5/16

securing screw

VB Series Indoor LS Manual 37

Operating Instructions

If you do not follow these instructions exactly, a fire or explosion

WARNING

A. This appliance does not have a pilot. It is

equipped with an ignition device which automatically lights the burner. Do not try to light the burner by hand.

B. BEFORE OPERATING smell all around the

appliance area for gas. Be sure to smell next to the floor because some gas is heavier than air and will settle on the floor.

WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electric switch; do not use any

phone in your building.

• Immediately call your gas supplier from a

neighbor’s phone. Follow the gas supplier’s instructions.

1. STOP! Read the safety information above.

2. Set the thermostat to lowest setting.

3. Turn off all electric power to the appliance using the ON/OFF button.

4. This appliance is equipped with an ignition device which automatically lights the burner. Do not try to light the burner by hand.

5. Locate the manual gas valve on the side of the heater. Turn the manual valve clockwise to the full OFF position.

FOR YOUR SAFETY READ BEFORE OPERATING

may result causing property damage, personal injury or loss of life.

OPERATING INSTRUCTIONS

Manual Valve

OPEN

• If you cannot reach your gas supplier, call the fire department.

C. Use only your hand to push in or turn the gas

control knob. Never use tools. If the knob will not push in or turn by hand, do not try to repair it, call a qualified service technician. Force or attempted repair may result in a fire or explosion.

D. Do not use this appliance if any part has been

under water. Immediately call a qualified service technician to inspect the appliance and to replace any part of the control system and any gas control which has been under water.

6. Wait five (5) minutes to clear out any gas. Then smell for gas, including near the floor. If you smell gas, STOP! Follow “B” in the safety information above. If you don’t smell gas, go to the next step.

7. Turn the manual gas valve counterclockwise to the full ON position.

8. Turn on all electric power to the appliance using the ON/OFF button.

9. Set the thermostat to desired setting.

10. Open a hot water tap. If the appliance will not operate, follow the instructions “To Turn Off Gas To Appliance” and call your service technician or gas supplier. See manual for additional information.

1. Turn off all electric power to the appliance using the ON/OFF button.

2. Set the thermostat to lowest setting.

38 VB Series Indoor LS Manual

TO TURN OFF GAS TO APPLIANCE

3. Locate the manual gas valve on the side of the heater. Turn the manual valve clockwise to the full OFF position.

Technical Data

Pressure Drop Curve

RL75i

RL94i

R98LSi

R98LSi-ASME

Pressure Loss (psi)

Pressure Loss (ft head)

Water Flow (gpm)

Outlet Flow Data

0.0

9.0

8.0

7.0

6.0

5.0

RL94i

RL75i

R98LSi R98LSi-ASME

4.0

Water Flow (gpm)

3.0

2.0

1.0

0.0 0 25507510012515

delta T - Temperature Rise (ºF)

VB Series Indoor LS Manual 39

Space Heating

If the water heater is to be used for both water (potable) heating and space heating then the following apply.

• The piping and components connected to the water heater shall be suitable for use with potable water.

• Toxic chemicals, such as used for boiler treatment, shall not be introduced into the potable water.

• The water heater shall not be connected to any heating system or components previously used with a

nonpotable water heating appliance.

• When the system requires water for space heating at temperatures higher than required for other uses, a means such as a mixing valve shall be installed to temper the water for other uses in order to reduce the scald hazard potential.

Space heating applications are considered commercial applications for warranty purposes.

Temperature Setting

When using this appliance to provide domestic hot water it is recommended that the domestic hot water temperature be reduced to acceptable temperatures in accordance with local codes. In the absence of local codes it is recommended that the domestic hot water temperature be set to 140º F (60º C) or lower in accordance with UPC 501.6 by using mixing valves or the temperature controller for the water heater.

Pumps

Only use pumps of brass or stainless steel construction. Do not use pumps of iron construction as they will oxidize and clog the inlet filter on the appliance.

Pumps circulating water through the water heater must be sized to overcome the pressure loss through the water heater, the heating system, and any additional plumbing pressure losses. The pressure drop curve based on the water heater model is provided in this manual.

Replacement

When replacing an existing space heating application’s water heating source (boiler, tank water heater, tankless water heater, etc.) with Rinnai water heaters, ensure that the water heaters are sized to adequately provide the necessary BTU input for the desired space heating application. Rinnai water heaters are designed to maintain a constant outlet temperature and will supply only the necessary amount of BTU’s to maintain that temperature. Depending on the application the maximum BTU rating of the unit may not be achieved. Contact Rinnai’s Applications Engineering Department for assistance at (800) 621-9419 ext. 4490.

Iron Components

Do not use Rinnai water heaters directly for space heating applications involving iron radiators or applications with any iron components. Iron components may oxidize creating rust that will clog the inlet filter of the Rinnai water heater.

40 VB Series Indoor LS Manual

Dimensions

RL75i, RL94i R98LSi, R98LSi-ASME

C D

10.8600

H F

DIM DESCRIPTION

A Width 14 (355.6) 18.5 (470)

B Depth * 9.6 (244.5) 9.1 (230.5)

C Height - Unit 22.9 (582) 23.6 (600)

D Height - with brackets 25.5 (648.2) 25.2 (639.8)

E Hot Water Outlet - from wall * 3.6 (91) 4.3 (110)

F Hot Water Outlet - from center 4.3 (110) 2.4 (61)

G Cold Water Inlet - from wall * 2.8 (70) 3.7 (94)

H Cold Water Inlet - from center 1.1 (27) 2.0 (52)

I Gas Connection - from wall * 3.9 (99) 2.2 (56.2)

J Gas Connection - from center 3.5 (89) 4.3 (110)

From base to gas connection 1.6 (40) 1.6 (40)

From base to cold connection 2.0 (50) 2.0 (50)

From base to hot connection 1.6 (41) 1.6 (41)

* This is the minimum dimension from the wall. The wall bracket is adjustable to allow an additional 1.57 inches (40 mm).

RL75i RL94i

in (mm)

R98LSi

R98LSi-ASME

in (mm)

VB Series Indoor LS Manual 41

Ladder Diagram (for RL75i and RL94i)

5A (FUSE)

42 VB Series Indoor LS Manual

For the R98LSi and R98LSiASME models see the next page.

Ladder Diagram (for R98LSi and R98LSi-ASME)

3A(FUSE)

HOT

FROST SENSING SWITCH

NEUTRAL

ARRESTER

GND

VARI STOR

SWITCHING POWER SUPPLY

DC170V

DC12.6V

DC5V

RELAY 1

DC12V

DC40V

ANTI-FROSTHEATER

IGNITION

WATE R FLOW SENSOR

WATE R FLOW CONTROL DE VICE

BY-PASS F LOW CONTROL DEVI CE

BY-PASS SE RVO MODEL ONLY

THERMAL FUSE

OVER HEAT SWITCH

OUTGOING WATER THERMISTOR

HEAT EXCHANGER THERMISTOR

AIR TEMPERATURE THERMISTOR

WATE R F LOW SENSOR CIRC U IT

WATE R F LO W CONTROL DE VICE CIRC U IT

BY-PASS FLOW CONTROL DEV ICE CIRC U IT

RELAY 1

SV0

SV1

SV2

SV3

THERMISTOR CIRCUIT

A B C

RELAY DRIVING CIRCUI T

SOLENOID DRIVING CIRC U IT

CPU

CENTRA L PROCESSING UNIT

A BC

MODULATING VALVE POWER CONTROL CIRC U IT

FAN CONTROL CIRCUIT

FLAME DETECTING CIRCUIT

A B

REMOTE CONTROLLER CIRCUIT

GND

MODULATING SOLENOID VALVE

POV

COMBUSTION FAN

FAN

FLAME ROD

REMOTE CONTROLLER

INDOOR MODELONLY

VB Series Indoor LS Manual 43

Consumer Support

Warranty Information

The installer is responsible for your water heater’s correct installation. Please complete the information below to keep for your records: Purchased from: _________________________________________________________________

Address: _____________________________ Phone: _________________________________

_____________________________

Date of Purchase: __________________________________

Model No.: ________________________________________

Serial No.: ________________________________________

Installed by: ___________________________ Installer’s License No.: _____________________

Address: _____________________________ Phone: _________________________________

Date of Installation: __________________________________

Limited Warranty

What is covered?

This Warranty covers any defects in materials or workmanship when the product is installed and operated according to Rinnai written installation instructions, subject to the terms within this Limited Warranty document. This Warranty applies only to products that are installed correctly. Improper installation may void this Warranty. Rinnai strongly suggests that you use a state qualified or licensed installer who has attended a Rinnai product knowledge class before installing this water heater. This Warranty extends to the original purchaser and subsequent owners, but only while the product remains at the site of the original installation. This Warranty only extends through the first installation of the product and terminates if the product is moved or reinstalled at a new location.

How long does coverage last?

Period of Coverage (from date of purchase)

Item

Residential Applications

Heat Exchanger 12 years * 10 years * † 5 years *

All Other Parts and Components 5 years * 5 years * † 5 years *

Reasonable Labor 1 year

* Note: Period of coverage is reduced to 3 years from date of purchase when used as a circulating water heater within a hot

water circulation loop, where the water heater is in series with a circulation system and all circulating water flows through the water heater, and where an on-demand recirculation system is not incorporated.

On-demand recirculation is defined as a hot water recirculating loop or system that utilizes existing hot and cold lines

or a dedicated return line, and only activates when hot water is used. It can be activated by a push button, motion sensor, or voice activation but not by a temperature sensor. A timer added to a standard recirculating pump is not considered as on-demand.

There is no warranty coverage on product installed in a closed loop application, commonly associated with space

heating only applications.

Use of an MCC-91 controller in a residential dwelling will reduce the warranty coverage to that of a commercial

warranty application (except when an MCC-91 is used with a Rinnai Hydronic Air Handler).

The integrated controller on indoor models has a 1 year warranty on parts.

† Note: Period of coverage is reduced to 5 years from date of purchase if the Rinnai water heater temperature setting

exceeds 160º F (71º C).

Used with Rinnai Air Handler

for domestic heating and water

Commercial Applications

including radiant heating

44 VB Series Indoor LS Manual

Limited Warranty Continued

What will Rinnai do?

Rinnai will repair or replace the covered product or any part or component that is defective in materials or workmanship as set forth. Rinnai will pay reasonable labor charges associated with the repair or replacement of any such part or component. All repair parts must be genuine Rinnai parts. All repairs or replacements must be performed by an individual or servicing company that is properly trained, state qualified or licensed to do the type of repair.

Replacement of the product may be authorized by Rinnai only. Rinnai does not authorize any person or company to assume for it any obligation or liability in connection with the replacement of the product. If Rinnai determines that repair of a product is not possible, Rinnai will replace the product with a comparable product at Rinnai’s discretion. If a component or product returned to Rinnai is found to be free of defects in material or workmanship, or damaged by improper installation or damaged during return shipping, the warranty claim for product, parts and labor may be denied.

How do I get service?

You must contact a state qualified/licensed contractor or authorized service provider for the repair of a product under this Warranty. For the name of a qualified/authorized service provider please contact your place of purchase, visit the Rinnai website (www.rinnai.us), call Rinnai at 1-800-621-9419 or write to Rinnai at 103 International Drive, Peachtree City, Georgia

30269.

Proof of purchase is required to obtain warranty service. You may show proof of purchase with a dated sales receipt, or by registering within 30 days of purchasing the product. To register your tankless water heater, please visit www.rinnairegistration.com. For those without internet access, please call 1-866-RINNAI1 (746-6241). Receipt of Registration by Rinnai will constitute proof-of-purchase for this product. However, Registration is not necessary in order to validate this Warranty.

What is not covered?

This Warranty does not cover any failures or operating difficulties due to the following:

• accident, abuse, or misuse

• alteration

• misapplication

• force majeure

• improper installation (such as but not limited to inadequate water quality, condensate damage, improper venting, incorrect

gas type, incorrect gas or water pressure, or absence of a drain pan under the appliance)

• improper maintenance (such as but not limited to scale build-up, freeze damage, or vent blockage)

• incorrect sizing

• any other causes other than defects in materials or workmanship

This Warranty does not apply to any product whose serial number or manufacture date has been defaced. This Warranty does not cover any product used in an application that uses chemically treated water such as a pool or spa heater. This appliance is suitable for filling large or whirlpool bath tubs with potable water. Refer to the Water Quality Section in the Operation and Installation Manual.

Limitation on warranties

No one is authorized to make any other warranties on behalf of Rinnai America Corporation. Except as expressly provided herein, there are no other warranties, expressed or implied, including, but not limited to warranties of merchantability or fitness for a particular purpose, which extend beyond the description of the warranty herein and further Rinnai shall not be liable for indirect, incidental, special, consequential or other similar damages that may arise, including lost profits, damage to person or property, loss of use, inconvenience, or liability arising from improper installation, service or use. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation may not apply to you.

Any implied warranties of merchantability and fitness arising under state law are limited in duration to the period of coverage provided by this limited Warranty, unless the period provided by state law is less. Some states do not allow limitations on how long an implied Warranty lasts, so the above limitation may not apply to you.

This Warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

VB Series Indoor LS Manual 45

State Regulations

NOTICE BEFORE INSTALLATION

Rinnai direct-vent appliance must be installed by a state qualified or licensed contractor and a properly trained Rinnai Installer. If you are not properly trained, you must not install this unit.

IMPORTANT: In the State of Massachusetts (248 CMR 4.00 & 5.00)

For all side wall horizontally vented gas fueled equipment installed in every dwelling, building or structure used in whole or in part for residential purposes, including those owned or operated by the Commonwealth and where the side wall exhaust vent termination is less than seven (7) feet above finished grade in the area of the venting, including but not limited to decks and porches, the following requirements shall be satisfied:

1. INSTALLATION OF CARBON MONOXIDE DETECTORS. At the time of installation of the side wall

horizontal vented gas fueled equipment, the installing plumber or gasfitter shall observe that a hard

wired carbon monoxide detector with an alarm and battery back-up is installed on the floor level where

the gas equipment is to be installed. In addition, the installing plumber or gasfitter shall observe that a

battery operated or hard wired carbon monoxide detector with an alarm is installed on each additional

level of the dwelling, building or structure served by the side wall horizontal vented gas fueled

equipment. It shall be the responsibility of the property owner to secure the services of qualified

licensed professionals for the installation of hard wired carbon monoxide detectors

a. In the event that the side wall horizontally vented gas fueled equipment is installed in a crawl space

or an attic, the hard wired carbon monoxide detector with alarm and battery back-up may be installed on the next adjacent floor level.

b. In the event that the requirements of this subdivision can not be met at the time of completion of

installation, the owner shall have a period of thirty (30) days to comply with the above requirements; provided, however, that during said thirty (30) day period, a battery operated carbon monoxide detector with an alarm shall be installed.

2. APPROVED CARBON MONOXIDE DETECTORS. Each carbon monoxide detector as required in

accordance with the above provisions shall comply with NFPA 720 and be ANSI/UL 2034 listed and

IAS certified.

3. SIGNAGE. A metal or plastic identification plate shall be permanently mounted to the exterior of the

building at a minimum height of eight (8) feet above grade directly in line with the exhaust vent terminal

for the horizontally vented gas fueled heating appliance or equipment. The sign shall read, in print size

no less than one-half (1/2) inch in size, "GAS VENT DIRECTLY BELOW. KEEP CLEAR OF ALL

OBSTRUCTIONS".

4. INSPECTION. The state or local gas inspector of the side wall horizontally vented gas fueled

equipment shall not approve the installation unless, upon inspection, the inspector observes carbon

monoxide detectors and signage installed in accordance with the provisions of 248 CMR 5.08(2)(a)1

through 4.

46 VB Series Indoor LS Manual

Chauffe-eau d’intérieur sans

réservoir à ventilation directe

Manuel d'installation et d'utilisation

RL75i ....................... REU-VB2528FFUD-US

RL94i ....................... REU-VB2735FFUD-US

R98LSi ..................... REU-VA3237FFU-US

R98LSi-ASME ......... REU-VA3237FFU-ASME

POUR USAGE UNIQUEMENT À L’INTÉRIEUR

Enregistrer votre produit à www.rinnairegistration.com ou l'appel 1-866-RINNAI1 (746-6241)

INSTALLATEUR : Laissez ce manuel avec

l'appareil installé.

CONSOMMATEUR : Conservez ce manuel

comme référence ultérieure.

Pour une traduction complète du manuel en français, vous pouvez le télécharger du site Web de www.rinnai.us.

Instructions d'utilisation

Comportements et pratiques de sécurité .......... 48

Réglage de température .................................. 48

Plages de température avec un contrôleur

de température .................................................. 49

Options de température sans

contrôleur à distance ......................................... 49

Entretien ............................................................ 50

Instructions d’installation

Instructions générales ....................................... 51

Écartements par rapport à l'appareil ................. 52

Fixation du chauffe-eau ..................................... 52

Installation à altitude élevée .............................. 53

Tuyauterie de gaz ............................................. 53

Tuyauterie d'eau .......................................... 54, 55

Qualité de l'eau ................................................. 55

Tuyauterie recommandée pour

installation de base ............................................ 56

Instructions de ventilation

Consignes pour aspiration/évacuation ....... 57

Condensat ................................................. 57

Longueur maximum de ventilation .............. 58

Produits de ventilation ................................ 59

Espacements pour terminaison de cheminée

(ANSI Z21.10.3, CSA 4.3 ................................. 60

Installation de conduit de cheminée

(RL75i, RL94i) ................................................... 61

Installation de conduit de cheminée

(R98LSi, R98LSi-ASME) ............................. 62, 63

Instructions d'utilisation ..................................... 64

Diagramme en escalier ............................... 65, 66

Support à la clientele / Garantie limitée ........ 67, 68

AVERTISSEMENT : Assurez-vous de bien suivre les instructions données dans cette notice pour réduire au minimum le risque d'incendie ou d'explosion ou pour éviter tout dommage matériel, toute blessure ou la mort.

— Ne pas entreposer ni utiliser d'essence ou ni d'autres vapeurs ou liquides inflammables à

proximité de cet appareil ou de tout autre appareil.

— QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ

• Ne pas tenter d'allumer d'appareil.

• Ne touchez à aucun interrupteur ; ne pas vous servir des téléphones se trouvant dans le

bâtiment.

• Appelez immédiatement votre fournisseur de gaz depuis un voisin. Suivez les

instructions du fournisseur.

• Si vous ne pouvez rejoindre le fournisseur, appelez le service des incendies.

— L'installation et l'entretien doivent être assurés par un installateur ou un service d'entretien

qualifié ou par le fournisseur de gaz.

R98LSi-ASME

Ce modèle a été construit en conformité avec les exigences de la norme d'ASME sur chaudières et appareils sous pression, et a reçu le certificat d'autorisation du conseil d'administration national. L'échangeur thermique sur cette unité comporte les tampons NB et HLW.

Manuel – Chauffe-eau d’intérieur série VB LS 47

Instructions d'utilisation

Comportements et pratiques de sécurité

AVERTISSEMENT

• Gardez la zone autour de l’appareil dégagée et exempte

de matériaux combustibles, essence et autres vapeurs et liquides inflammables.

• N’utilisez pas cet appareil s’il a été plongé dans l’eau,

même partiellement. Faites inspecter l’appareil par un technicien qualifié et remplacez toute partie du système de contrôle et toute commande qui ont été plongés dans l’eau.

• Cet appareil est équipé d'une prise de trois-fourche pour

votre protection contre le risque de choc et devrait être branché directement à un réceptacle correctement fondé de trois-fourche. Ne coupez pas ou n'enlevez pas la fourche moulue de cette prise.

• Toute altération de cet appareil ou de ses commandes

peut être dangereuse.

• Vérifiez toujours la température de l'eau avant d'entrer

sous la douche ou dans la baignoire.

Réglage de température

DANGER

Chaud

Brûlure

L'eau chaude peut être dangereuse, en particulier pour les enfants, les personnes âgées et les infirmes. Il y a un risque d'échaudage si la consigne du thermostat est réglée trop haut.

Des températures dépassant 125º F (52 ºC) peuvent causer de sévères brûlures ou un échaudage, pouvant entraîner la mort.

L'eau chaude peut causer des brûlures au premier degré suite à des expositions aussi limités que :

3 secondes à 140º F (60 ºC) 20 secondes à 130º F (54 ºC) 8 minutes à 120º F (49 ºC) Testez la température de l'eau avant de placer un enfant sous la douche ou dans le

bain. Ne laissez pas un enfant ou une personne infirme dans une baignoire sans

surveillance.

La température peut être ajustée entre 98º F (37 ºC) et 110º F (43 ºC) même en cas de tirage d’eau.

Vérifiez vos normes locales concernant la température maximale de l'eau permise pour une utilisation dans maisons de soins, écoles, garderies, et pour toutes les autres applications publiques.

Si une unité nouvellement installée avec un contrôleur à distance n'a pas été activée pendant au moins 6 heures, alors sa température de consigne reviendra à la valeur par défaut de 104º F (40 ºC) s'il y a une interruption du secteur.

Il peut y avoir une différence entre la température de consigne affichée sur le contrôleur à distance et la température réelle au robinet, du fait des conditions d'environnement, ou de la longueur de tuyauterie depuis le chauffe-eau.

Temp. d’eau

1. Appuyez sur le bouton de priorité du contrôleur à distance. Le voyant vert de priorité va s'allumer pour montrer que c'est ce contrôleur qui règle la température de consigne et que le chauffe-eau Rinnai est prêt à fournir de l'eau chaude.

La préséance d'un contrôleur sur les

autres ne peut se modifier que s'il n'y a pas d'eau chaude qui coule.

2. Appuyer sur les boutons ▲ou▼ pour obtenir la valeur de température de consigne voulue.

L’eau chaude est fournie à tous les

points de distribution à cette température sauf un changement désiré au point d’origine ou à n’importe quelle commande.

AVIS

48 Manuel – Chauffe-eau d’intérieur série VB LS

Plages de température avec un contrôleur de température

Ce chauffe-eau va tenter de fournir de l'eau chaude à température stable malgré les variations de débit ou quand plus d'un robinet est ouvert. La chauffe-eau ne peut délivrer de l'eau qu'à une seule température de consigne à la fois. Les températures de consigne disponibles pour un modèle donné sont fournies ci-dessous :

Model

RL75i

RL94i

R98LSi

R98LSi-ASME

98 100 102 104 106 108 110 115 120

98 100 102 104 106 108 110 115 120 125 130 135 140

Temp in Celsius ºC 37 38 39 40 41 42 43 46 49

Plages de température disponible (ºF)

125 * 130* 135* 140* 150

125* 130* 135* 140* 150

52 54 57 60 66 71 85

150

160

185

Un contrôleur plus ancien, MC-45, peut être installé avec le RL75i et le RL94i en déplaçant le commutateur no 6 dans la Banque de 6 commutateurs à ON. Certains paramètres de la température sera légèrement différente de la table ci-dessus.

Redéfinissant la température maximale (RL75 et RL94, uniquement)

* Modèles RL75 et RL94 ont une température maximale par défaut de 120º F (49º C) et une option pour augmenter la température maximale de 140 ºF (60 ºC).

Les cadres de température de 125-140 ºF (52-60º C) sont disponible en réglant le commutateur de baisse 6 à SUR dans le SW1 banque de 8 commutateurs de baisse.

** MCC-91 Contrôleur de Température Ces cadres exigent le MCC-91 contrôleur. Quand le MCC-91 contrôleur est connecté, ces plus hautes températures sont disponibles sur tous modèles de contrôleur dans le système. L'usage d'un MCC-91 contrôleur dans une demeure résidentielle réduira la couverture de garantie à cela d'une application de garantie commerciale.

Le MCC-91 contrôleur est l'intention eu pour les applications de publicité et hydronic

seulement. Si un MCC-91 contrôleur est utilisé dans une demeure résidentielle pour une application de hydronics, une soupape mélangeant doit être aussi installée pour limiter la température d'eau chaude potable à une température sûre. Arroser des températures plus de 125º F (52º C) peut causer des brûlures ou scalding sévère. Se référer à l'Alerte de Danger sur les températures d'eau. Rinnai ne fait pas, en tout cas, être responsable des dommages qui résultent de tel usage impropre ou tel mauvais usage.

Température Maximum

120º F (49º C) 140 ºF (60 ºC)

N°demicro‐

Switch No.

commutateur

F F

1 2 3 4 5 6 7 8

N°demicro‐

Switch No.

commutateur

O F F

1 2 3 4 5 6 7 8

AVERTISSEMENT

NE touchez PAS aux autres microcommutateurs sauf s'il vous est spécifiquement demandé de le faire.

Les températures suggérées sont de :

• Cuisine 120º F (49º C)

• Douche 98 - 110 ºF (37 - 43 ºC)

• Baignoire 102 - 110 ºF (39 - 43 ºC)

Ces températures ne sont que des suggestions.

Une température inférieure à 98º F (37 ºC) peut s'obtenir par ajout d'eau froide avec un robinet mitigeur.

Pour passer l'affichage de température de Celsius à Fahrenheit ou vice versa, actionnez et maintenez enfoncé le bouton M/A pendant 5 secondes avec le chauffe-eau en position d'arrêt.

Options de température sans contrôleur à distance

Le réglage de température de consigne par défaut pour cet appareil sans un contrôleur à distance est de 120º F (49 ºC). On peut, si on le souhaite, la passer sur 140º F (60 ºC) en modifiant la position d'un seul micro-commutateur DIP.

À la banque SW1 de 8 interrupteurs à positions multiples, le micro-commutateur 5 donne un réglage à 120°F (49 ºC) s'il est sur OFF (valeur automatique) mais à 140°F (60 ºC) s'il est sur ON.

Si un contrôleur de température est installé, alors le contact 5 n'a aucun effet sur des arrangements de température.

Manuel – Chauffe-eau d’intérieur série VB LS 49

Entretien

AVERTISSEMENT

Coupez l'alimentation électrique, et fermez l'arrivée de gaz et d'eau à leur vanne de coupure manuelle avant toute intervention sur l'unité.

Les réparations ne doivent être effectuées que par un technicien de service qualifié. Cet appareil doit être inspecté annuellement par un technicien de service qualifié. Vérifiez le bon fonctionnement après chaque intervention.

Nettoyage Il est impératif de contrôler compartiments, brûleurs et

passages pour la circulation de l'air sur l'appareil à nettoyer.

Procédez au nettoyage comme ceci :

1. Coupez et débranchez l'alimentation électrique. Laissez refroidir le chauffe-eau.

2. Fermez l'eau fermer les robinets. Démontez et nettoyez le filtre d'arrivée d'eau.

3. Démontez le panneau frontal en enlevant ses 4 vis.

4. Utilisez de l'air comprimé pour dépoussiérer brûleur principal, échangeur thermique et pales de ventilateur. N'utilisez pas de chiffon mouillé ou de nettoyants à pulvériser sur le brûleur. N'utilisez pas de substances volatiles comme benzène ou diluants. Ils pourraient s'enflammer ou décolorer la peinture.

5. Utilisez un chiffon doux sec pour essuyer le boîtier.

Système de ventilation

Les conduites de prise d'air et d'évacuation doivent être inspectées au moins tous les ans pour y détecter des blocages ou dommages éventuels.

Moteurs

Les moteurs sont lubrifiés à vie et ne demandent pas de lubrification périodique. Maintenez ventilateur et moteur sans poussière ou saleté en les nettoyant tous les ans.

Contrôleur à distance

Utilisez un chiffon humide pour nettoyer les contrôleurs à distance. N'employez pas de solvants.

Accumulation de calcaire et de tartre

Si vous recevez le code d'erreur « LC », reportez-vous à la procédure de rinçage de l'échangeur thermique. Voyez aussi la section sur la qualité de l'eau pour savoir si votre eau a besoin d'un traitement ou conditionnement en amont. (Lors de la vérification de l'historique des anomalies pour l'entretien, le code « 00 » aura remplacé « LC ».)

Accumulation de neige

Maintenez la zone autour de la terminaison de cheminée libre de toute neige et glace. Cet appareil ne peut pas bien fonctionner si ses bouches d'aspiration et d'évacuation d'air sont entravées (blocage total ou même partiel) par des obstacles quelconques.

Inspection visuelle de flamme

Le brûleur doit être allumé de façon régulière sur toute sa surface quand il fonctionne correctement. La flamme doit être claire, bleutée et stable. Reportez-vous à la décomposition par pièces du brûleur pour l'emplacement des hublots d'inspection.

La configuration de flamme est illustrée ci-dessous :

CORRECT

VUE DE FACE

FLAMME

BLEUE

ÉLECTRODE DE

DÉTECTION

INCORRECT

VUE DE FACE

FLAMME JAUNE

ÉLECTRODE DE

DÉTECTION

50 Manuel – Chauffe-eau d’intérieur série VB LS

Installation Instructions

Seuls des installateurs qualifiés avec une formation adéquate peuvent installer cet appareil. La garantie peut être annulée suite à une installation incorrecte ou réalisée par un installateur non qualifié.

Rinnai recommande fortement que les installateurs suivent une classe pour la connaissance des produits. Pour vous informer sur les cours de formation de Rinnai, appelez : 1-800-621-9419.

RL75i .................. REU-VB2528FFUD-US

RL94i .................. REU-VB2735FFUD-US

R98LSi ................ REU-VA3237FFU-US

R98LSi-ASME .... REU-VA3237FFU-ASME

La série VB (RL75i et RL94i) est certifiée pour l'installation à domicile (mobile) fabriqués.

Instructions générales

AVERTISSEMENT

N'utilisez pas de matériaux de substitution.

N'utilisez sur cet appareil que des pièces certifiées

• Cet appareil doit être installé par un sous-traitant qualifié

ou agréé. Il est de la responsabilité de la personne devant faire installer un chauffe-eau de s'assurer que ce soustraitant installateur possède les autorisations et permis adéquats pour installer des chauffe-eau dans votre région. Rinnai recommande fortement que les installateurs suivent une classe de connaissance de ses appareils pour assurer la satisfaction du client et la couverture par la garantie. Le non respect de réglementations d'état ou de province relatifs à l'installation de chauffe-eau peut annuler la garantie.

• L'appareil doit être isolé du système de conduite

d'alimentation en gaz en fermant sa vanne individuelle de coupure durant les essais du système en pression inférieurs ou égaux à 1/2 psi (3.5 kPa ou 13,84 pouces de hauteur de colonne d'eau).

• Suivez les instructions d'installation et les conseils de

soins et entretien pour avoir de l'air de combustion et de ventilation de façon adéquate.

• L'appareil doit être placé à un endroit où des fuites d'eau

venant de l'unité ou des raccordements n'entraîneront pas de dommages dans les environs immédiats de l'appareil ou aux étages inférieurs de la structure. Si un endroit idéal n'est pas disponible, il est recommandé d'installer un bac de récupération bien drainé sous l'appareil. Ce bac ne doit pas freiner le flux de l'air de combustion.

• Le flux d'air de combustion et de ventilation ne doit pas

être obstrué.

• Cet appareil n'est pas prévu pour une installation à

l'extérieur.

• C'est un installateur ou un technicien de service qualifié

qui doit installer, inspecter et vérifier l'absence de fuites de cet appareil avant sa mise en service.

• L'installation doit être en conformité avec les normes

locales, et en leur absence avec la norme américaine sur le gaz combustible, ANSI Z223.1/NFPA 54, ou la norme canadienne sur les installations au gaz naturel et propane, CSA B149.1.

• Cet appareil doit être installé selon la Manufactured Home

Construction and Safety Standard, Title 24 CFR, Part 3280 ou la norme CAN/CSA-Z240 MM M86, Maisons mobiles.

• L'appareil, quand il est installé, doit être électriquement

relié à la terre en conformité avec la norme américaine électrique, ANSI/NFPA 70, ou la norme canadienne électrique, CSA C22.1.

• L'appareil et sa vanne de gaz doivent être débranchés de

la conduite d'alimentation en gaz durant les essais du système en pression dépassant 1/2 psi (3.5 kPa ou 13,84 pouces de hauteur de colonne d'eau).

• Cet appareil ne convient pas pour une utilisation dans une

application comme le chauffage d'eau de piscine ou de spa utilisant de l'eau chimiquement traitée (cet appareil peut par contre remplir de grandes baignoires ou bains à tourbillon avec de l'eau potable chaude).

• Si un chauffe-eau est installé dans un système fermé

d'alimentation en eau, ayant par exemple un dispositif anti

-refoulement dans la conduite d'alimentation en eau froide, il faut fournir les moyens de contrôler l'expansion thermique. Contactez le fournisseur d'eau ou un inspecteur en plomberie local sur la façon de gérer cette situation.

• En cas de surchauffe, ou si la coupure du gaz ne se fait

pas, fermez l'arrivée de gaz au niveau de la vanne de contrôle manuelle alimentant l'appareil.

• Gardez la zone d'aspiration d'air exempte de produits

chimiques comme chlore ou agent de blanchiment qui produisent des fumées. Ces fumées pourraient endommager des composants et réduire la durée de service de votre appareil.

• Pour la conversion de type de gaz, contactez Rinnai.

Manuel – Chauffe-eau d’intérieur série VB LS 51

Écartements par rapport à l'appareil

Dessus du chauffe-eau

Arrière du chauffe-eau

Avant du chauffe-eau

Côtés du chauffe-eau

Par rapport au plancher/ sol

Ventilation

Jusqu'à matières

combustibles

RL75i RL94i

6 pouces ** (152 mm)

R98LSi

12 pouces (305 mm)

2 pouces** (51 mm)

Jusqu'à

matières

non-combustibles

RL75i RL94i

R98LSi

2 pouces (51 mm)

0 (zero) 0 (zero) 0 (zero) 0 (zero)

6 pouces (152 mm)

2 pouces (51 mm)

12 pouces (305 mm)

6 pouces (152 mm)

2 pouces (51 mm)

12 pouces (305 mm)

6 pouces (152 mm)

1/2 pouce (13 mm)

12 pouces (305 mm)

6 pouces (152 mm)

1/2 pouce (13 mm)

2 pouces (51 mm)

0 (zero) 4 pouces* 0 (zero) 0 (zero)

Sur le côté

to side

Vers le sol

to floor/ground

Vers le haut

to top

Vers l'avant

to front

* 4 pouces (102 mm) pour zone confinée ; 1 pouce (26 mm) pour zone ouverte.

** 0 pouces des composants de ventilation et de la canalisation de vidange condensat.

L'espacement pour des interventions doit faire 24 pouces (610 mm) sur l'avant du chauffe-eau.

Pour installation en placard : espacement de 6 pouces (152 mm) à l'avant.

Fixation du chauffe-eau

1. Identifiez l'emplacement d'installation et confirmez que là les espacements requis seront respectés.

2. Fixez bien le chauffe-eau au mur en utilisant n'importe lesquels des trous des supports d'installation murale placés en haut et en bas du chauffe-eau. Assurez-vous que la résistance des fixations est suffisante pour supporter le poids de l'appareil. Reportez-vous au poids des modèles de chauffe-eau dans la section des spécifications.

Supports

d'installation

murale

52 Manuel – Chauffe-eau d’intérieur série VB LS

Installation à altitude élevée

Disposez les micro-commutateurs N° 2 et N° 3 sur les positions montrées dans le tableau qui suit en fonction

AVERTISSEMENT

de votre altitude d'installation.

Micro-commutateur

0-2000 ft

(0-610 m)

2001-5200 ft

(610-1585 m)

N° 2 OFF OFF ON ON

N° 3 OFF ON OFF ON

N°demicro‐

Switch No.

commutateur

F F

N°demicro‐

Switch No.

commutateur

1 2 3 4 5 6 7 8

O F F

1 2 3 4 5 6 7 8

Pour les installations canadiennes, reportez-vous à la page 36.

NE modifiez PAS la disposition des autres micro-commutateurs sauf sur instructions spécifiques.

5201-7700 ft

(1585-2347 m)

N°demicro‐

Switch No.

commutateur

O F F

2 3 4 5 6 7 8

7701-10200 ft

(2347-3109 m)

N°demicro‐

Switch No.

commutateur

O F F

2 3 4 5 6 7 8

Tuyauterie de gaz

Instructions générales

• Une vanne manuelle de coupure de gaz doit être placée

sur la conduite d'alimentation en gaz en amont du chauffe

-eau Rinnai. Un raccord union peut être utilisé sur la connexion au-dessus de la vanne de coupure pour pouvoir ultérieurement intervenir sur l'unité en la déconnectant.

• Vérifiez le type de gaz d'arrivée et sa pression avant de

raccorder le chauffe-eau Rinnai. Si l'appareil a besoin d'un gaz qui n'est pas celui disponible localement, NE branchez PAS le chauffe-eau Rinnai. Contactez votre revendeur pour obtenir le bon modèle correspondant à votre type de gaz.

• Vérifiez la pression du gaz d'alimentation immédiatement

en amont à l'arrivée de la régie fournissant le gaz. La pression d'arrivée du gaz doit être dans la fourchette de limites montrée dans la section de spécifications.

• Avant de mettre l'appareil en service, tous les joints, y

compris sur le chauffe-eau, doivent avoir leur étanchéité vérifiée, au moyen d'une solution de détection de fuites à l'eau savonneuse, ou une solution ininflammable équivalente éventuellement (comme certaines solutions

pour détection de fuites de gaz, incluant l'eau savonneuse, peuvent causer corrosion ou fissuration par contrainte, la tuyauterie doit être rincée avec de l'eau après le test, sauf si vous avez pu déterminer que la solution de détection utilisée n'était pas corrosive).

• Utilisez toujours des connecteurs approuvés pour

raccorder l'unité sur la conduite de gaz. Purgez toujours la conduite de gaz de tous débris éventuels avant son branchement sur le chauffe-eau;

• La conduite d'alimentation en gaz doit être étanche au

gaz, du bon calibre et installée d'une façon permettant de fournir assez de gaz pour satisfaire la demande maximale du chauffe-eau et de tous les autres appareils fonctionnant au gaz du lieu sans qu'il y ait de chute de pression.

• Tout composé utilisé sur la jonction filetée du tuyau de

gaz doit être d'un type qui résiste à l'action du gaz propane ou naturel.

• Reportez-vous à un tableau de calibrage approuvé de

tuyauterie de gaz si vous avez un doute sur la taille de votre conduite.

Manuel – Chauffe-eau d’intérieur série VB LS 53

Tuyauterie d'eau

Valve à Bille / Valve de dégagement de pression (RL75i, RL94i)

Les soupapes d'isolement offrent la possibilité d'isoler le chauffe-eau de la structure plomberie et de permettre un accès rapide à vider l'échangeur de chaleur. Vérifiez auprès des codes locaux pour déterminer si une soupape de pression et de température est nécessaire. Les valves inclus rencontrer American National Standard (ANSI Z21.10.3)-norme canadienne (ASC 4.3) et sont ANSI/NSF 65 approuvé pour l'eau potable.

Valve à Bille Eau Chaude

Valve à Bille Eau Froide

Valve de dégagement de

pression (VDP)

Instructions d’Installation:

1. Enveloppez les bouts filetés des prises d’eau et sorties d’eau du chauffe-eau sans réservoir, ainsi que le bout

fileté de la valve de détente approuvée avec un minimum de 5 enrobages de bande Teflon®.

2. Vissez la valve de dégagement de pression dans les bouts filetés ¾’’ à l’opposé du levier pour clapet de retenue sur la valve de service à eau CHAUDE. (Levier de drainage ROUGE).

3. Désserrez l’écrou union de ¾’’ sur la valve à eau CHAUDE et raccordez le à la sortie d’eau CHAUDE sur le chauffe-eau sans réservoir. Si l’écrou est enlevé, assurez-vous de réaligner l’about correctement avec la valve et que la rondelle noire soit positionnée de façon à ce que le l’arête de métal de la valve soit à l’intérieur de la rondelle.

4. Alignez la direction du purgeur d’eau CHAUDE à la position désirée.

5. Resserrez l’assemblage union de la valve à eau CHAUDE en utilisant approximativement 15 pied- livres de torsion.

6. Répétez les étapes 3-5 pour la valve à eau FROIDE. (Levier de drainage BLEU) pour la connexion de la prise d’eau FROIDE sur le chauffe-eau sans réservoir.

7. Raccordez l’ENTRÉE de la valve à eau FROIDE à la source d’alimentation en eau PRINCIPALE.

8. Raccordez la SORTIE de la valve à eau CHAUDE à l’EAU CHAUDE du système de plomberie.

9. Assurez-vous que les deux leviers de drainage soient en position fermée, (perpendiculaires à la portion drainage du corps).

107000081

107000083

107000085

A Valve de dégagement de pression (VDP) B Orifice de Refoulement pour VDP C Levier de Drainage pour Valve à Bille Eau Chaude D Levier de Drainage pour Valve à Bille Eau Froide

Valve de dégagement de pression Instructions

d’Installation:

La VDP doit être raccordée par la connexion filetée opposée à la valve pour clapet de retenue sur la valve d’eau chaude (désignée par le levier de drainage ROUGE) ou par la connexion filetée du côté de l’accessoire de relocalisation au dessus de la valve à eau chaude. L’installation doit maintenir un diamètre de passage de ¾’’ sans aucune valve de sectionnement ou restriction de ligne entre l’appareil et la VDP. La conduite de refoulement depuis la VDP devrait être en pente descendante et se terminer à 6’’ au dessus des drains où le refoulement sera visible. Le bout de refoulement de la ligne devrait être non-fileté et avoir un diamètre minimum de ¾’’. La matériel de la ligne de refoulement doit être adapté pour une température d’eau de 180° Fahrenheit et ne doit pas dépasser 30 pieds de longueur ni contenir plus de 4 coudes ou flexions transversales. Aucune valve d’aucune sorte ne doit être installée dans la ligne de refoulement de la valve de dégagement de pression.

Instructions d’Entretien pour la VDP :

Pour un entretien adéquat de cette valve de dégagement de pression, nous recommandons l’opération de la valve en position manuelle, une fois l’an. En ce faisant, il sera nécessaire de prendre toutes les précautions quant à l’écoulement potentiel d’eau bouillante sous pression. Assurez-vous que l’écoulement soit dirigé dans un endroit prédéterminé. Tout contact avec le corps ou autres objets peut causer des dommages ou des blessures. Prière de noter que le VDP inclus dans cet emballage est certifié par CSA International en tant qu’item approuvé.

54 Manuel – Chauffe-eau d’intérieur série VB LS

Instructions générales

Une vanne manuelle de coupure d'eau doit intercalée sur

•

la conduite en amont sur l'arrivée d'eau au chauffe-eau Rinnai. Des raccords union peuvent s'utiliser sur les conduites d'eau froide et d'eau chaude pour faciliter les interventions ultérieures avec déconnexion de l'unité.

• La tuyauterie (incluant les matériaux de soudage) et les

composants connectés à cet appareil doivent être approuvés pour une utilisation sur des systèmes à eau potable.

• Des produits chimiques toxiques, comme ceux utilisés

pour le traitement d'eau de chaudière, ne doivent pas être utilisés dans l'eau potable utilisée pour le chauffage des locaux.

• Si l'appareil doit être utilisé comme source d'eau potable,

il ne doit pas être connecté à un appareil utilisé auparavant comme chauffage et fourniture d’eau non potable.

• Purgez la conduite d'eau pour en éliminer les débris et

l'air. Des débris entrant dans le chauffe-eau Rinnai pourraient l'endommager.

Soupape de sûreté

• Une soupape de sûreté est nécessaire, d'un type

approuvé par les normes américaines (ANSI Z21.10.3) et canadiennes (CSA 4.3) pour tous les systèmes de

chauffage par eau.

• La soupape de sûreté doit être compatible avec les

normes ANSI Z21.22 (soupapes de sûreté et dispositifs de coupure automatique de gaz pour systèmes de fourniture d'eau chaude) et/ou CAN1-4.4 (soupapes de sûreté combinées à pression et à température et soupapes casse-vide).

• La soupape de sûreté doit être homologuée pour 150 PSI

(1034 kPa) et au moins la valeur maximum de BTU/H de l'appareil.

• Le déversement venant de la soupape de sûreté doit être

amené par tuyau au sol ou dans un système de drainage pour éviter une exposition avec possibilité de brûlure pour humains, végétaux ou animaux. Conformez-vous aux normes locales. L'eau chaude sortant de la soupape de sûreté peut causer des brûlures sévères et des échaudages pouvant même provoquer la mort.

• Le filtre d’eau du chauffage Rinnai dout être propre et

installé.

• La soupape de sûreté doit être actionnée manuellement

au moins une fois par an pour vérifier qu'elle est toujours fonctionnelle.

• La soupape de sûreté doit être insérée dans la conduite

de sortie d'eau chaude en suivant les instructions du fabricant. N'intercalez PAS n'importe quel autre type de vanne ou dispositif de coupure entre la soupape de sûreté et le chauffe-eau.

• Ne bouchez pas la soupape de sûreté, et n'installez

aucun raccord réducteur ou autre restriction dans la conduite de déversement. Elle doit permettre un drainage complet de la soupape et de la conduite.

• Si une soupape de sûreté déverse périodiquement, cela

peut venir d'une expansion thermique dans un système d'eau fermé. Contactez votre fournisseur d'eau ou votre inspecteur de plomberie local pour voir comment régler cette situation. Mais ne bouchez pas la soupape.

• Ni Rinnai ni la norme nationale américaine (ANSI

Z21.10.3) ou canadienne (CSA 4.3) n'exigent d'utiliser

une soupape de sûreté combinée à pression et à température pour cet appareil. Cependant des normes locales peuvent le demander.

Qualité de l'eau

Parmi les soins à apporter à votre chauffe-eau il y a l'évaluation de la qualité de l'eau consommée. Si les paramètres de votre eau dépassent les limites fournies dans ce tableau, il vous faudra traiter ou conditionner cette eau.

* Source : Part 143 National Secondary Drinking Water Regulations (normes américaines sur les réseaux d'alimentation secondaires en eau potable)

Dureté totale Jusqu'à 200 mg/L

Aluminium* Jusqu'à 0,2 mg/L

Chlorures* Jusqu'à 250 mg/L

Cuivre* Jusqu'à 1,0 mg/L

Fer* Jusqu'à 0,3 mg/L

Manganèse* Jusqu'à 0,05 mg/L

pH * 6,5 à 8,5

Matières dissoutes totales (MDT)*

Zinc * Jusqu'à 5 mg/L

Manuel – Chauffe-eau d’intérieur série VB LS 55

Niveau maximum

Jusqu'à 500 mg/L

Tuyauterie recommandée pour installation de base

Rinnai

Chauffe-eau

Water Heater

Rinnai

Liste d'équipement Rinnai Qté

Rinnai Equipment List

Chauffe-eau Rinnai 1

Rinnai Water Heaters

Kit RIK (optionnel) 1 (raccords 3/4 po (19 mm)

RIK-KIT (Optional)

comprenant :

(3/4" Fittings Include:

2 unions, 2 vannes à boisseau

2 Unions, 2 Ball Valves,

sphérique, 2 électrovannes de

2Drain Valves and 1 Pressure Relief Valve.)

drainage, 1 soupape de sûreté)

Connexion de gaz en 3/4 po

(19 mm)

QTY

1 1

Conduite de sortie d'eau chaude en 3/4 po

Vanne à tournant sphérique 3/4 po (19 mm)

3/4" Ball Valve

Raccord union 3/4 po (19 mm)

3/4" Union

Clapet anti-retour

Check Valve

Soupape de décharge

Pressure Relief Valve

(19 mm)

3/4" Hot Water Supply Line

For Building Fixtures

Appareils du bâtiment

KEY

Légende

Pressure Regulator

Régulateur de pression

Pompe de circulation

Circulating Pump

Vanne de purge de

BoilerDrain Valve

chaudière

Électrovanne

Solenoid Valve

Alimentation en gaz

Conduite d'alimentation en eau froide en 3/4 po (19 mm)

Ceci n'est pas un schéma technique, son but n'est que de vous guider, et il ne tient

This is not an engineered drawing, it is intended only as a guide and

pas lieu de dessin industriel professionnel pour un projet. Ce schéma n'a pas

not as a replacement for professionally engineered project drawings.

l'ambition de décrire un système au complet. C'est la responsabilité du concepteur

This drawing is not intended to describe a complete system, it is up

ou de l'ingénieur de déterminer les composants nécessaires et la configuration

to the contractor/engineer to determine the necessary components

pour le système spécifique à installer. Ce schéma n'implique aucune conformité

for and configuration of the particular system being installed. The

avec les exigences des normes de construction locales. C'est la responsabilité du concepteur ou de l'ingénieur de s'assurer que l'installation sera en conformité avec

drawing does not imply compliance with local building code

toutes les normes locales de construction applicables. Consultez les autorités

requirements. It is the engineer/contractor responsiblity to ensure

compétentes dans ce domaine avant l'installation.

the installation is in accordance with all local building codes. Confer with local building officials before installation.

56 Manuel – Chauffe-eau d’intérieur série VB LS

Instructions de ventilation

Consignes pour aspiration/évacuation

Référez-vous aux instructions spécifiques sur votre produit de ventilation pour les exigences supplémentaires d'installation.

• Ce chauffe-eau est un modèle à ventilation directe, et de

ce fait est certifié et listé avec son système de ventilation. Vous devez utiliser des composants de ventilation qui sont certifiés et listés avec le modèle de chauffe-eau. Ne combinez pas de composants de ventilation venant de constructeurs différents.

• Le système de ventilation doit vent directement à

l'extérieur du bâtiment et d'utiliser l'air extérieur à la combustion.

• Le système doit ventiler directement vers l'extérieur du

bâtiment et utiliser de l'air extérieur pour la combustion.

• La ventilation doit être aussi directe que possible avec un

minimum de raccords de tuyauterie.

• Évitez les abaissements et fléchissements sur les tronçons

de ventilation horizontaux en installant des supports en suivant les installations du fabricant de la ventilation.

• Supportez les tronçons de ventilation horizontaux tous les

4' (1,2 m) et les tronçons verticaux tous les 6' (1,8 m), ou en conformité avec les normes locales.

• Le diamètre de ventilation ne doit pas comporter de

réductions.

• Ne connectez pas le système de ventilation sur une

ventilation ou une cheminée existante.

• Ne partagez pas la ventilation avec le tuyau de ventilation

de tout autre chauffe-eau ou appareillage.

• Les connexions de ventilation doivent être fermement

pressées ensemble de façon à ce que leurs jonctions forment une bonne étanchéité à l'air.

• La pièce de ventilation connectée sur le chauffe-eau doit

être fixée avec une vis autotaraudeuse.

• Reportez-vous aux instructions du constructeur de la

ventilation pour les instructions d'assemblage des différents éléments.

• Si le circuit de mise à l'air libre doit être enfermé, on le

suggère que la conception de la clôture permette l'inspection du circuit de mise à l'air libre. La conception d'une telle clôture sera considérée acceptable par l'installateur ou l'inspecteur local.

AVIS

S'il devient nécessaire d'accéder à un circuit de mise à l'air libre inclus pour le service ou les réparations, Rinnai n'est pas responsable d'aucuns coûts ou difficulté en accédant au circuit de mise à l'air libre. La garantie ne couvre pas obtenir l'accès à un circuit de mise à l'air libre inclus.

Condensat

La formation de condensat peut arriver même sur les appareils à ventilation directe de haute performance. Pour éviter que le condensat n'endommage, suivez ces instructions :

• Les terminaisons verticales doivent incorporer un drainage

de condensat et un piège aussi près que possible de l'appareil.

• Le chauffage de l'eau RL75i et RL94i a un collecteur de

condensat intégré.

• Rinnai offre un piège de condensats.

• Dans les régions à climat froid il se produira plus de

condensat dans le système de ventilation. Un collecteur de condensat est recommandé pour ces climats.

• Utiliser uniquement le vent qui est approuvé et identifié

comme acceptable pour votre modèle particulier.

• N'utilisez pas de vent cette appliance en PVC, CPVC, ABS

ou matériau galvanisé.

• Pente la ventilation vers l'appliance selon les instructions

d'installation du fabricant évent.

• Rejetez le condensat en respectant les normes locales.

• Utiliser uniquement des tuyaux en PVC ou CPVC pour la

ligne de cerveaux de condensats.

• Le tuyau de cerveaux condensat doit être aussi courte que

possible et ont une hauteur de ton vers le bas.

• Ne branchez pas le tuyau de cerveaux condensat

directement à l'égout de pluie.

AVERTISSEMENT

Si un collecteur de condensat n'est pas utilisé, le tuyau de drainage doit être capuchonnée pour éviter que gaz d'échappement et condensat n'entrent dans le bâtiment. Ce capuchon est livré sur l'appareil.

AVIS

Des dispositions doivent être prises pour éviter que du condensat n'entre dans le chauffe-eau. Sans un drainage adéquat et un rejet, le condensat peut endommager l'échangeur thermique.

• Le tuyau de cerveaux condensat (sur toute sa longueur)

doit être au moins le même diamètre que la ligne de cerveaux.

• La fin de la conduite de cerveaux condensat doit être

ouverte à l'atmosphère. La fin ne devrait pas être sous l'eau ou d'autres substances.

• Ne branchez pas la ligne de cerveaux condensat avec une

climatisation Evaporateur bobine des cerveaux.

• Pour minimiser la congélation du condensat, exécutez la

ligne de cerveaux de condensat à travers un mur intérieur ou entre l'isolation et un mur intérieur.

• Le collecteur de condensat devrait être utilisé pour toutes

les applications de chauffage hydronic.

Manuel – Chauffe-eau d’intérieur série VB LS 57

Longueur maximum de ventilation

1. Déterminez le nombre de coudes à 90° dans le système de ventilation (deux coudes à 45° comptent pour un coude à 90°. Sur les modèles R98 chaque pied de conduite semi flexible utilisée dans la longueur d'inspiration d'air équivaut à un coude à 90°).

2. Référez-vous au tableau pour trouver la longueur de ventilation maximum sur la base du nombre de coudes.

3. Suivez les recommandations de la note applicable.

Exemple : Si vous n'avez qu'un coude votre longueur de ventilation maximum est alors de 35 pieds (10,7 m). Si votre

longueur effective fait plus de 15 pieds (4,6 m) vous devez passer le microcommutateur N° 1 (SW1) en position OFF.

Nombre de coudes à 90°

0 1 2 3 4 5 6

41 ft 1

(12.5 m)

1 Si la longueur fait plus de 21' (6,4 m) passez le

microcommutateur N° 1 (SW1) en position OFF.

2 Si la longueur fait plus de 15' (4,6 m) passez le

microcommutateur N° 1 (SW1) en position OFF.

3 Si la longueur fait plus de 9' (2,7 m) passez le

microcommutateur N° 1 (SW1) en position OFF.

4 Passez le microcommutateur N° 1 (SW1) en position

OFF.

35 ft 2

(10.7 m)

29 ft 3 (8.8 m)

23 ft 4 (7.0 m)

17 ft 4 (5.2 m)

11 ft 4

(3.4 m)

Notes 1234

5 ft 4

(1.5 m)

Switch No.

O F F

2 3 4 5 6 7

AVIS

Si vous avez une longueur de ventilation plus grande, le microcommutateur N° 1 doit être mis en position OFF. Cela assure que le chauffe-eau fonctionne correctement. Des codes d'erreur de conduit de cheminée obstruée et des coupures peuvent arriver si ce microcommutateur N° 1 n'est pas en position correcte. Sur le RL94i, la capacité maximale de débit d'eau sera réduite d'environ 10% quand ce microcommutateur N° 1 est en position OFF.

58 Manuel – Chauffe-eau d’intérieur série VB LS

Produits de ventilation

Produits de ventilation listés et testés pour

RL75i ....................... REU-VB2528FFUD-US

RL94i ....................... REU-VB2735FFUD-US

Constructeur Produit Pièces

Rinnai/Ubbink Système de ventilation Rolux

Heat-Fab Système de ventilation SC Saf-T

Metal-Fab

Système de ventilation/admission

d'air Com/Guard

Produits de ventilation listés et testés pour

Manufacturer Product

Adaptateur

d'appareil

R98LSi ..................... REU-VA3237FFU

R98LSi-ASME ......... REU-VA3237FFU-ASME

Terminaison

Vertical

Reportez-vous aux documents techniques du constructeur pour les numéros de pièces spécifiques et les instructions.

Terminaison

horizontale

Terminaison

horizontale

concentrique

Heat-Fab Saf-T Vent 9401AMTK 5400CI 9492 NA

Z-Flex Z-Vent 2SVSNA04.5 2SVSRCF4 2SVSTPX4 NA

Terminaison

horizontale

concentrique

réglable

ProTech Systems

FasNSeal FSAAU4 * FSRC4 * FSBS4 *

Metal-Fab Corr/Guard 4CGOA 4CGSWC 4CGSWMCM

* En commandant chez Rinnai, demandez ces numéros de pièces et de kits :

FSAAU4 - demandez le FSAAU4SP (monobloc) FSRC4 - demandez le kit FSVPK4 de solin de toit à pas

variable (inclut chapeau contre la pluie FSRC4, mitre, support de fixation rigide et solin de toit)

FSBS4 - demandez le FSBS4SP (monobloc)

FSDVPTB04LH - demandez le kit FSDV WMT04LH (inclut traversée pour ventilation directe FSDVPTB04LH, grillage aviaire, plaques de montage intérieures et extérieures, adaptateur d'appareil, conduite en aluminium flexible de 3 pieds avec 2 colliers, et longueur verticale ajustable)

FSDVPTB04LH *

FSDVWT4

4CG7HT90

4CG7HT

FSDVWMTP4LH,

FSEDVWMTP4LH

Contacts avec les constructeurs de ventilation pour des informations d'installation et de liste de pièces :

Rinnai/Ubbink

Téléphone : 800-621-9419 Fax : 678-829-1666 Site Web : www.rinnai.us

Heat-Fab

Téléphone : 800-772-0739 Fax : 413-863-4803 Courriel : custsvc@heat-fab.com Site Web : www.heatfab.com

ProTech Systems, Inc.

Téléphone : 800-766-3473 518-463-7284 Fax : 518-463-5271 Courriel : support@protechinfo.com Site Web : www.protechinfo.com

Z-Flex

Téléphone : 800-654-5600 Fax : 888-889-3539 Courriel : sales@z-flex.com Site Web : www.novaflex.com

Metal-Fab Inc.

Téléphone : 800-835-2830 316-943-2351 Fax : 316-943-2717 Courriel : info@mtlfab.com Site Web : www.metal-fabinc.com

Manuel – Chauffe-eau d’intérieur série VB LS 59

Espacements pour terminaison de cheminée (ANS Z21.10.3, CSA 4.3)

DÉTAIL D'ANGLE

INSIDE

INTÉRIEUR

CORNER DE TAI L

FIXED

OUVRABLE

OPERABLE

FERMETURE

CLOSED

PERMANENTE

FERMETURE

FIXED

PERMANENTE

CLOSED

OPERABLE

OUVRABLE

ENTÉE D'ALIMENTATION EN AIR

TERMINAISON DE

VENTILATION

ZONE OÙ LA TERMINAISON N'EST PAS PERMISE

Réf.

Espace au dessus de niveau du sol, véranda, porche, plate-forme

ou balcon

B Écartement par rapport à fenêtre ou porte qui peut s'ouvrir 36" (91 cm) 12" (30 cm)

C Écartement par rapport à fenêtre toujours fermée * *

Espacement vertical par rapport à combles ventilés, situés

au-dessus de la terminaison à une distance horizontale de 2 ' (61 cm) de la ligne centrale de terminaison

E Espacement vertical par rapport à combles non ventilés * * F Écartement par rapport à un angle extérieur * *

G Écartement par rapport à un angle intérieur * *

Espacement par rapport à chaque côté d'une ligne centrale

prolongée au-dessus de l'ensemble de compteur/régulateur

Écartement par rapport à la sortie de ventilation du régulateur

de service

Écartement par rapport à entrée d'alimentation d'air non

mécanique dans le bâtiment ou entrée d'air de combustion vers tout autre appareil

K Écartement par rapport à entrée d'alimentation d'air mécanique 6' (1,83 m)

Espacement au dessus d' un trottoir ou passage pavé situé dans

le domaine public

M Espacement sous véranda, porche, plate-forme ou balcon 12" (30 cm) 2 *

1 Une ventilation ne doit pas se terminer directement au-dessus d'un trottoir ou passage pavé situé entre deux habitations familiales et les desservant toutes

les deux.

2 Permis uniquement si véranda, porche, plate-forme ou balcon est entièrement ouvert au moins sur deux côtés en dessous du plancher. * Pour les espacements non spécifiés dans ANSI Z223.1/NFPA 54 ou CSA B149.1, il faut appliquer les valeurs conformes aux normes locales d'installation et

aux exigences du fournisseur de gaz..

L'espacement par rapport au mur opposé est de 24" (60 cm) pour Canada et USA.

Description Installations au Canada Installations aux USA

12" (30 cm) 12" (30 cm)

* *

3 pieds (91 cm) avec une

hauteur de 15 pieds (4,5 m)

au-dessus de l'ensemble

de régulation

36 " (91 cm) *

36 " (91 cm) 12" (30 cm)

3' (91 cm) au dessus si à

10' (3 m) horizontalement

7' (2,13 m) 1 *

60 Manuel – Chauffe-eau d’intérieur série VB LS

Installation de conduit de cheminée (RL75i, RL94i)

Horizontal Termination without using the Condensate Collector

AVERTISSEMENT

* Un collecteur de condensat est requis sur les terminaisons horizontales si une élévation verticale dans le système de ventilation dépasse 5' (1,52 m).

Terminaison horizontale

avec collecteur de condensat

Piège à

condensat

3 in (75 mm) minimum

Hauteur maximum *

5' (1,52 m)

Dans les régions à climat froid il se produira plus de condensat dans le système de ventilation. Un collecteur de condensat est recommandé pour ces climats. Si plus d'un coude est utilisé dans la section verticale, vous devez utiliser un collecteur de condensat.

Terminaison verticale

(collecteur de condensat requis pour toutes les

installations)

Condensate

Trap

3 in (75 mm) minimum

Pour régler la position du collecteur de condensat, ou

Collecteur de condensat

Support

Vis de fixation

remplacer le haut de ventilation femelle par un male :

1. Desserrez les 4 vis du support arrière.

2. Faites glisser le support du haut de ventilation femelle.

3. Enlevez les 4 vis fixant le haut de ventilation femelle sur le chauffe-eau.

4. Levez le haut de ventilation femelle et repositionnez-le comme souhaité (ou remplacez-le par un haut de ventilation male).

5. Remettez les 4 vis du haut de ventilation et resserrez les 4 vis du support.

Fixez la pièce de ventilation connectée sur le chauffe-eau avec une vis autotaraudeuse dans le trou situé au dessus du collecteur de condensat.

Manuel – Chauffe-eau d’intérieur série VB LS 61

Installation de conduit de cheminée (R98LSi, R98LSi-ASME)

Ensemble de prise d'air

Le système d'admission d'air consiste en un tuyau de fourniture locale de 4 pouces de diamètre en acier inox, en PVC, ABS ou CPVC catégorie 40. Un maximum de 6 pieds de conduite semi flexible en aluminium peut être utilisée. Une ventilation de sécheuse entouré de papier d'argent ou des produits à corps cellulaire ne sont pas autorisés.

L'admission d'air a un espacement pouvant être nul par rapport aux combustibles.

Connexion de prise d'air

1. Percez 2 petits trous en bout du tuyau d'admission d'air.

2. Glissez le tuyau par dessus le terminaison de prise d'air.

3. En utilisant un niveau, assurez-vous que le tuyau est bien droit.

4. Avec des vis autotaraudeuses, fixez le tuyau sur la terminaison de prise d'air.

5. Appliquez un cordon de silicone autour du tuyau et de la terminaison de prise d'air, afin d'assurer une connexion étanche.

Montage du tuyau d'évacuation

Référez-vous aux instructions d'installation du constructeur pour le système de ventilation d'évacuation spécifique.

Espacement de la ventilation par

rapport aux combustibles

Taille de

ventilation

4" (102 mm) 4" (102 mm) 1" (26 mm)

Enfermée Non enfermée

Horizontale et

Verticale

Horizontale et

Verticale

Terminaisons horizontales

L'admission d'air doit être située par rapport à l'évacuation comme illustré ci-dessous. L'arrivée d'air doit avoir une pente de 1/4" par pied afin d'éviter l'entrée de la pluie.

6”

ÉVACUATION

8”

Entrée optionnelle

Entrée

La terminaison de ventilation et l’entrée d’air doivent être dans la même zone de pression.

EXHAUST

SORTIE

COMBUSTION AIR /

ENTRÉED'AIRDE

INTAKE

12" MINIMUM AU

DESSUS DU SOL OU DU

NIVEAU DE LA NEIGE

SLOPE INTAKE AND EXHAUST

INCLINER ENTRÉE ET ÉVACUATION

VERS LA TERMINAISON EXTÉRIEURE

TOWARD OUTSIDE TERMINATION

AU MINIMUM DE 1/4" PAR PIED

MINIMUM 1/4" PER FOOT

62 Manuel – Chauffe-eau d’intérieur série VB LS

Installation de conduit de cheminée (R98LSi, R98LSi-ASME)

Terminaison horizontale concentrique

SLOPE INTAKE AND EXHAUST

INCLINER ENTRÉE ET ÉVACUATION

VERS LA TERMINAISON EXTÉRIEURE

TOWARD OUTSIDE TERMINATION

AU MINIMUM DE 1/4" PAR PIED

MINIMUM 1/4" PER FOOT

12" MINIMUM AU

DESSUS DU SOL OU DU

NIVEAU DE LA NEIGE

Terminaisons verticales

L'admission d'air nécessite un coude en U ou deux couses à 90° pour éviter l'entrée de la pluie.

La terminaison de ventilation et l’entrée d’air doivent être dans la même zone de pression.

NIVEAU ANTICIPÉ DE LA NEIGE

TUYAU D'AIR DE COMBUSTION

TUYAU D'ÉVACUATION

Manuel – Chauffe-eau d’intérieur série VB LS 63

Instructions d'utilisation

Si vous ne suivez pas exactement ces instructions, il peut en

AVERTISSEMENT

A. Cet appareil ne comporte pas de veilleuse. Il est muni

d’un dispositif d’allumage qui allume automatiquement le brûleur. Ne tentez pas d’allumer la veilleuse manuellement.

B. AVANT DE FAIRE FONCTIONNER, reniflez tout autour

de l’appareil pour déceler une odeur de gaz. Reniflez près du plancher, car certains gaz sont plus lourds que l’air et peuvent s’accumuler au niveau du sol.

QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ :

• Ne pas tenter d’allumer d’appareil.

• Ne touchez à aucun interrupteur ; ne pas vous servir

des téléphones se trouvant dans le bâtiment.

À LIRE AVANT LA MISE EN SERVICE POUR VOTRE SÉCURITÉ

résulter un départ d'incendie ou une explosion, causant dégâts

• Si vous ne pouvez rejoindre le fournisseur, appelez le

service des incendies.

C. Ne poussez ou tournez la manette d’admission du gaz

qu’à la main ; ne jamais utiliser d’outil. Si la manette reste coincée, ne pas tenter de la réparer ; appelez un technicien qualifié. Le fait de forcer la manette ou de la réparer peut déclencher une explosion ou un incendie.

D. N’utilisez pas cet appareil s’il a été plongé dans l’eau,

même partiellement. Faites inspecter l’appareil par un technicien qualifié et remplacez toute partie du système de contrôle et toute commande qui ont été plongés dans l’eau.

• Appelez immédiatement votre fournisseur de gaz

depuis un voisin. Suivez les instructions du fournisseur.

1. ARRÊTEZ ! Lisez les instructions de sécurité sur la portion supérieure (à gauche) de cette étiquette.

2. Réglez le thermostat sur la consigne la plus basse.

3. Coupez l'alimentation électrique de l'appareil en utilisant son bouton M/A.

4. L'appareil est équipé d'un dispositif d'allumage qui allume automatiquement le brûleur. Ne tentez pas d’allumer la veilleuse manuellement.

5. Repérez la vanne de gaz manuelle sur le côté du chauffe-eau. Fermez-la en la tournant à fond dans le sens horaire (position OFF).

Vanne manuelle

Manual Valve

INSTRUCTIONS DE MISE EN MARCHE

6. Attendre cinq (5) minutes pour laisser échapper tout le gaz. Reniflez tout autour de l’appareil, y compris près du plancher, pour déceler une odeur de gaz. Si vous sentez une odeur de gaz, ARRÊTEZ ! Passez à l’étape B des instructions de sécurité sur la portion supérieure (à gauche) de cette étiquette. S’il n’y a pas d’odeur de gaz, passez à l’étape suivante.

7. Ouvrez l'arrivée de gaz en tournant la vanne manuelle de gaz en sens antihoraire (position ON).

8. Rétablissez l'alimentation électrique de l'appareil avec son bouton M/A.

9. Passez le thermostat sur le réglage de consigne souhaité.

10. Ouvrez un robinet d'eau chaude du circuit. Si l'appareil

FERMÉE OUVERTE

OPEN

ne démarre pas, suivez les instructions ci-dessous relatives à la coupure du gaz vers l'appareil et appelez un technicien de service ou votre fournisseur de gaz. Reportez-vous au manuel pour plus d'informations.

1. Coupez l'alimentation électrique de l'appareil en utilisant son bouton M/A.

2. Réglez le thermostat sur la consigne la plus basse.

COMMENT COUPER L’ADMISSION DE GAZ DE L’APPAREIL

3. Repérez la vanne de gaz manuelle sur le côté du chauffe-eau. Fermez-la en la tournant à fond dans le sens horaire (position OFF).

64 Manuel – Chauffe-eau d’intérieur série VB LS

Diagramme en escalier (RL75i, RL94i)

ANTI-FOUDRE

TERRE

PHASE

5 A

VARISTOR

CONTACT DE DÉTECTION DE GEL

ALIMENTATION À

VARISTOR

DÉCOUPAGE

RELAIS 1

ANTI-FOUDRE

ALLUMAGE

NEUTRE

DÉTECTEUR D'ÉCOULEMENT

DISPOSITIF DE CONTRÔLE D'ÉCOULEMENT

CIRCUIT DE CONTRÔLE D'ÉCOULEMENT DE DÉRIVATION

RL94 Séries UNIQUEMENT

FUS THER.

INTERRUPTEUR DE SURCHAUF-

CIRCUIT

DÉTECTEUR

D'ÉCOULEMENT

CIRCUIT DISPOSITIF DE

CONTRÔLE D'ÉCOULEMENT

DISPOSITIF DE

CONTRÔLE DÉ-

COULEMENT DE

RELAIS 1

CIRCUIT DE COMMANDE

DE RELAIS

CIRCUIT DE COMMANDE D'ÉLECTRO-

VANNE

170 V CC

12,6 V

5 V CC

UNITÉ

CENTRALE

TRAITEMEN

12 V CC

40 V CC

CIRCUIT D'ALIMENTA-

TION D'ÉLECTRO-

VANNE À

MODULATION

CIRCUIT DE

COMMANDE DE

VENTILATEUR

CIRCUIT DE

DÉTECTION DE

FLAMME

TERRE

ÉLECTROVANNE À MODULATION

VEBTILATEUR

DE COMBUS-

VENTI-LATEUR

ÉLECTRODE

DE FLAMME 1

ÉLECTRODE

DE FLAMME 2

THERMISTANCE DE

SORTIE D'EAU 1

THERMISTANCE DE SORTIE

D'EAU 2

THERMISTANCE D'ÉCHAGEUR

THERMIQUE

THERMISTANCE DE

BRÛLEUR

THERMISTANCE DE

TEMPÉRATURE D'AIR

MODÈLE D'INTÉRIEUR UNIQUEMENT

CIRCUIT DE

THERMISTANCE

CIRCUIT DE

CONTRÔLEUR

À DISTANCE

CONTRÔLEUR À

DISTANCE

Pour les modèles R98LSi et R98LSiASME, consultez la page suivante.

Manuel – Chauffe-eau d’intérieur série VB LS 65

Diagramme en escalier (R98LSi, R98LSiASME)

NEUTRE

NEUTRAL

3A(FUSE)

ANTI-FOUDRE

ARRESTER

GND

TERRE

3 A

VARISTOR

VARI STOR

PHASE

HOT

CONTACT DE

FROST SENSING

DÉTECTION DE GEL

SWITCH

VARI STOR

VARISTOR

ALIMENTATION À

SWITCHING

DÉCOUPAGE

POWER SUPPLY

170 V CC

DC170V

ANTI-FROST HEATER

RELAIS 1 ALLUMAGE

RELAY 1

12 V CC

DC12V

IGNITION

ANTI-FOUDRE

DÉTECTEUR

WATE R FLOW

D'ÉCOULEMENT

SENSOR

DISPOSITIF DE

WATE R F LOW

CONTRÔLE D'É-

CONTROL DE VICE

COULEMENT

CIRCUIT DE CONTRÔLE

BY-PASS FLOW

D'ÉCOULEMENT DE

CONTROL DE VICE

DÉRIVATION

MODÈLE DE DÉVIATION SEULEMENT

BY-PASS SERVOMODEL ONLY

FUS THER.

THERMAL FUSE

INTERRUPTEUR DE SURCHAUF-

OVER HEAT

SWITCH

THERMISTANCE DE

OUTGOING WATER

SORTIE D'EAU

THERMISTOR

THERMISTANCE D'ÉCHA-

HEAT EXCHANGER

GEUR THERMIQUE

THERMISTOR

THERMISTANCE DE

AIR TEMPERATURE

TEMPÉRATURE D'AIR

THERMISTOR

CIRCUIT

WATE R F LO W

DÉTECTEUR D'É-

SENSOR

COULEMENT

CIRCUIT

CIRCUIT DISPOSITIF

WATE R F LO W

DE CONTRÔLE

CONTROL DE VICE

D'ÉCOULEMENT

CIRC U IT

DISPOSITIF DE

BY-PAS S FLOW

CONTRÔLE DÉ-

CONTROL DE VICE

COULEMENT DE

CIRC U IT

RELAY 1

RELAIS 1

SV0

SV1

SV2

SV3

CIRCUIT DE

THERMISTOR

THERMISTANCE

CIRCUIT

12,6 V

DC12.6V

5 V CC

DC5V

A B C

TRAITEMENT

RELAY

CIRCUIT DE

COMMANDE

DRIVING

DE RELAIS

CIRCUIT

CIRCUIT DE

SOLENOID

COMMANDE

DRIV ING

D'ÉLECTRO-

CIRC U IT

VANNE

CPU

UNITÉ

CENTRAL

CENTRALE

PROCESSI NG

UNIT

40 V CC

DC40V

A BC

M ODULATING

CIRCUIT D'ALIMENTA-

VALVE POWER

TION D'ÉLECTRO-

VANNE À

CONTROL

MODULATION

CIRC U IT

CIRCUIT DE

FAN

COMMANDE DE

CONTROL

VENTILATEUR

CIRCUIT

CIRCUIT DE

FLAME

DÉTECTION DE

DETECTING

FLAMME

CIRCUIT

TERRE

GND

A B

CIRCUIT DE

REMOTE

CONTRÔLEUR À

CONTROLLER

DISTANCE

CIRCUIT

ÉLECTRO-

MODULATING

VANNE À

SOLENOID

MODULATION

VALVE

POV

VEBTILATEUR DE

COMBUSTION

FAN

VENTI-

FAN

LATEUR

FLAME ROD

ÉLECTRODE

DE FLAMME

CONTRÔLEUR À

REMOTE

DISTANCE

CONTROLLER

MODÈLE D'INTÉRIEUR UNIQUEMENT

INDOOR MODEL ONLY

66 Manuel – Chauffe-eau d’intérieur série VB LS

Support à la clientèle

Informations sur la garantie

L'installateur est responsable de l'installation correcte de votre chauffe-eau. Veuillez fournir les informations demandées ci-dessous et les archiver :

Appareil acheté chez :: _________________________________________________________________

Adresse : _____________________________ Téléphone : _________________________________

Date de l'achat : __________________________________

Référence de modèle : ________________________________________

Numéro de série : ________________________________________

Installé par : ___________________________ N° d'immatriculation de l'installateur : _________________

Adresse : _____________________________ Téléphone : _________________________________

Date de l'installation: __________________________________

Garantie limitée

Qu'est-ce qui est couvert ?

Cette garantie couvre tous défauts dus aux matériaux et à la main d'œuvre quand le produit a été installé et utilisé en suivant les instructions écrites d'installation de Rinnai, dans les termes décrits dans ce document de garantie limitée. Cette garantie s'applique seulement aux produits qui sont installés correctement. Une installation incorrecte pourrait annuler cette garantie. Rinnai vous recommande fortement d'employer un installateur qui aura suivi une classe Rinnai pour la connaissance des produits avant d'installer le chauffe-eau. Cette garantie couvre l'acheteur d'origine uniquement tant que le produit reste sur le site de son installation initiale. Cette garantie ne joue qu'après la toute première installation du produit et se termine s'il est déplacé ou réinstallé à un autre emplacement.

Combien de temps dure la couverture ?

Période de couverture (à partir de la date d'achat) pour Séries LS

Élément

Échangeur thermique

Autre pièces et composants

Main d'œuvre dans la limite du raisonnable

* Note : La période de couverture est réduite à 3 ans à partir de la date d'achat quand le chauffe-eau est utilisé comme chauffage

d'eau circulante dans une boucle de circulation d'eau chaude, où il est utilisé en série avec un système de circulation, et que toute l'eau qui circule passe au travers de lui, et où un système de recirculation à la demande n'est pas incorporé.

Une recirculation à la demande est définie comme une boucle de recirculation d'eau chaude ou un système qui utilise des

conduites d'eau chaude et froide existantes, ou une conduite de retour dédiée, et qui ne s'active que lorsque de l'eau chaude est utilisée. L'activation peut se faire par bouton poussoir, détecteur de mouvement ou activation vocale, mais pas par un capteur de température. Une minuterie ajoutée sur une pompe de recirculation standard n'est pas considérée comme donnant un système à la demande.

L'utilisation d'un contrôleur MCC-91 dans une habitation résidentielle réduira la couverture de garantie au niveau de la

garantie pour une application commerciale

† Note : La période de garantie est réduite à 5 ans à partir de la date d'achat si le réglage de température du chauffe-eau Rinnai

dépasse 160°F (71 °C).

Applications

domestiques

12 ans* 10 ans* † 5 ans*

5 ans* 5 ans* † 5 ans*

Avec traitement d'air

Rinnai pour chauffage et

eau domestiques

1 an

Applications

commerciales incluant

chauffage radiant

Manuel – Chauffe-eau d’intérieur série VB LS 67

Garantie limitée

Que fait Rinnai pour exercer la garantie ?

Rinnai va réparer ou remplacer le produit, ou toute partie ou tout composant défectueux pour cause de matériaux ou de main d'œuvre, dans les conditions définies plus loin. Rinnai remboursera des charges de main d'œuvre raisonnables associées avec la réparation ou le remplacement de toute pièce ou tout composant. Toutes les pièces utilisées pour la réparation doivent être des pièces Rinnai d'origine. Toutes les réparations et tous les remplacement doivent être effectués par un artisan ou du personnel de société de service qui aura été convenablement formé et sera administrativement agréé pour effectuer ce type de travail.

Le remplacement du produit complet ne peut être autorisé que par Rinnai. Rinnai n'autorise aucune personne ou entité à assumer pour elle toute obligation ou responsabilité en relation avec le remplacement du produit. Si Rinnai détermine que la réparation d'un produit n'est pas possible, Rinnai le remplacera par un produit comparable, à sa discrétion. Si un composant ou un produit retourné à Rinnai est trouvé sans défaut du aux matériaux ou à la main d'œuvre, ou qu'il est déterminé qu'il a été mal installé ou endommagé pendant l'expédition de retour, la réclamation au titre de la garantie pourra être rejetée.

Comment obtenir le service au titre de la garantie ?

Vous devez contacter un fournisseur de service qualifié/agréé pour la réparation d'un produit dans le cadre de cette garantie. Pour trouver les coordonnées d'un tel fournisseur local, veuillez contacter votre point d'achat, ou allez sur le site Web de Rinnai (www.rinnai.us). Vous pouvez aussi téléphoner à Rinnai au 1-800-621-9419 ou écrire à Rinnai : 103 International Drive, Peachtree City, Georgia 30269, USA.

La preuve de votre achat est nécessaire pour bénéficier du service dans le cadre de la garantie. Vous pouvez montrer la preuve de l'achat avec une facture ou un ticket de caisse datés, ou en vous enregistrant dans les 30 jours suivant l'achat du produit. Veuillez remplir l'enregistrement en ligne sur www.rinnairegistration.com ou envoyez par la poste la carte d'enregistrement de l'appareil à Rinnai (adresse imprimée sur la carte). Pour thos sans l'accès à Internet, s'il vous plaît appeler 1-866-RINNAI1 (746-6241) La réception de cette carte d'enregistrement servira de preuve de l'achat du produit. Cependant la démarche d'enregistrement n'est pas une obligation pour valider cette garantie.

Qu'est-ce qui n'est pas couvert ?

Cette garantie ne couvre pas routes pannes ou difficultés de fonctionnement découlant de :

• accident, abus, mauvais usage

• altération

• application non prévue

• cas de force majeure

• installation incorrecte (comme sans y être limité mauvaise qualité de l'eau, dommages dus à la condensation, mauvaise

ventilation, type de gaz ou pression d'eau inadéquats, absence de bac de drainage sous l'appareil)

• entretien inadéquat (comme sans y être limité accumulation de tartre, dommages dus au gel, blocage de ventilation)

• mauvais dimensionnement de l’installation.

• ou pour toutes autres causes autres que des défauts dans les matériaux et la main d'œuvre

Cette garantie ne s'applique pas pour tout produit sur lequel numéro de série ou date de fabrication auraient été effacés. Cette garantie ne couvre pas tout produit utilisé dans une application qui gère de l'eau traitée chimiquement, comme le chauffage de piscine ou de spa. Cette appareil reste utilisable pour remplir de baignoires de grande contenance avec de l'eau potable. Reportez-vous à la section relative à la qualité de l'eau dans le manuel d'installation et d'utilisation.

Limitation sur les garanties

Personne n'est autorisé a offrir toute autre garantie au nom de Rinnai America Corporation. Sauf pour ce qui est expressément communiqué ici, il n'y a aucune autre garantie, explicite ou implicite, y compris sans y être limité les garanties de valeur marchande ou d'adéquation à une finalité particulière, qui s'étendrait au-delà de la description de garantie fournie ici. De plus Rinnai n'est pas responsable de tous dommages spéciaux, accessoires, indirects ou consécutifs qui peuvent survenir, y compris les dommages aux personnes et aux biens, la perte d'usage, les désagréments ou les conséquences de mauvaise qualité d'installation,entretien ou utilisation. Certains états ne permettent pas l'exclusion ou la limitation des dommages annexes ou consécutifs, de ce fait la limitation qui précède peut ne pas être applicable à votre cas.

Toutes garanties implicites de valeur marchande et d'adéquation à une finalité spécifique autorisées par la législation locale seront de toutes façons limitées en durée à la période de couverture offerte par cette garantie limitée, sauf si la période légale locale d'application est plus courte. Certains états ne permettent pas de limitations sur le temps que durent les garanties implicites, de ce fait la limitation qui précède peut ne pas être applicable à votre cas.

Cette garantie vous donne des droits légaux spécifiques, et vous pouvez également avoir d'autres droits qui peuvent varier d'un état à l'autre.

68 Manuel – Chauffe-eau d’intérieur série VB LS
