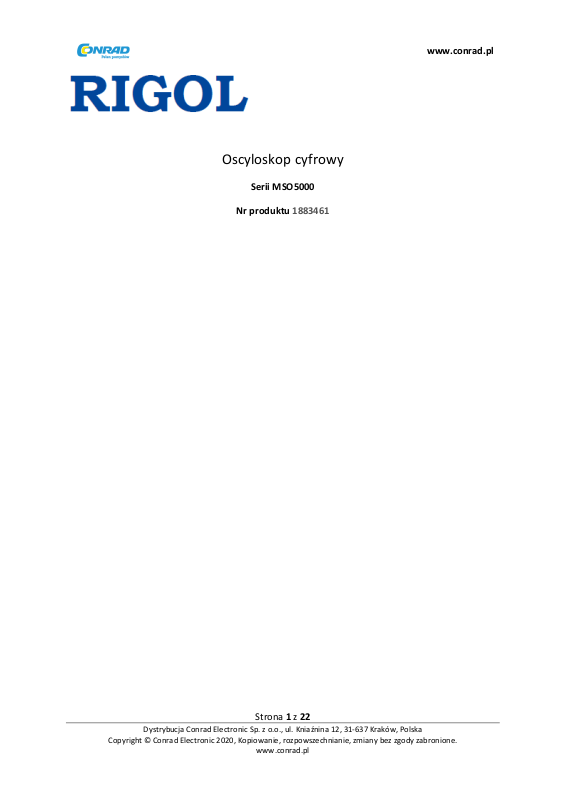

Rigol MSO5072, MSO5074, MSO5102, MSO5104, MSO5204 User guide

www.conrad.pl

Oscyloskop cyfrowy

Serii MSO5000

Nr produktu 1883461

Strona 1 z 22

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

GWARANCJA I DEKLARACJA

Copyright

Informacja o znakach towarowych

RIGOL jest zarejestrowanym znakiem towarowym RIGOL (SUZHOU) TECHNOLOGIES, INC.

Nr publikacji

QGA25101-1110

Informacje

 Produkty RIGOL są objęte patentami P.R.C. oraz zagranicznymi, wydanymi i w toku.  RIGOL zastrzega sobie prawo do modyfikowania lub zmiany części lub wszystkich specyfikacji

i zasad ustalania cen według wyłącznej decyzji firmy.

 Informacje w tej publikacji zastępują wszystkie wcześniej wydane materiały.  Informacje w tej publikacji mogą ulec zmianie bez powiadomienia.  RIGOL nie ponosi odpowiedzialności za przypadkowe lub wynikowe straty związane z

dostarczeniem, użytkowaniem lub funkcjonowaniem niniejszego podręcznika, a także

wszelkich zawartych w nim informacji.

 Jakakolwiek część tego dokumentu nie może być kopiowana, kopiowana ani zmieniana bez

uprzedniej pisemnej zgody RIGOL.

Certyfikacja produktu

RIGOL gwarantuje, że ten produkt jest zgodny z normami krajowymi i przemysłowymi w Chinach, a także z normą ISO9001: 2015 i ISO14001: 2015. Oczekiwanie na inne międzynarodowe certyfikaty zgodności.

Skontaktuj się z nami

Jeśli masz jakiekolwiek problemy lub wymagania podczas korzystania z naszych produktów lub tego podręcznika, skontaktuj się z RIGOL.

E-mail: service@rigol.com

Strona internetowa: www.rigol.com

Strona 2 z 22

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Ogólne podsumowanie bezpieczeństwa

1. Można używać wyłącznie wyłącznego przewodu zasilającego zaprojektowanego dla urządzenia i dopuszczonego do użytku w kraju lokalnym.

2. Upewnij się, że instrument jest bezpiecznie uziemiony.

3. Przestrzegaj wszystkich wartości znamionowych zacisków.

4. Stosuj odpowiednie zabezpieczenie przeciwprzepięciowe.

5. Nie pracuj bez osłon.

6. Nie wkładaj przedmiotów do wylotu powietrza.

7. Użyj właściwego bezpiecznika.

8. Unikaj kontaktu z obwodami lub przewodami.

9. Nie obsługuj urządzenia z podejrzeniem awarii.

10. Zapewnij odpowiednią wentylację.

11. Nie pracuj w mokrych warunkach.

12. Nie pracuj w atmosferze wybuchowej.

13. Utrzymuj powierzchnie instrumentów w czystości i suchości.

14. Zapobiegaj ładunkom elektrostatycznym.

15. Postępuj ostrożnie.

Informacje bezpieczeństwa i symbole

Informacje bezpieczeństwa w niniejszej instrukcji:

OSTRZEŻENIE

Wskazuje na potencjalnie niebezpieczną sytuację lub praktykę, których zlekceważenie spowoduje poważne obrażenia lub śmierć.

Strona 3 z 22

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

UWAGA

Wskazuje na potencjalnie niebezpieczną sytuację lub praktykę, która, jeśli się jej nie uniknie, może spowodować uszkodzenie produktu lub utratę ważnych danych.

Warunki bezpieczeństwa dotyczące produktu:

NIEBEZPIECZEŃSTWO Zwraca uwagę na operację, jeśli nieprawidłowo wykonana, może

natychmiast spowodować obrażenia ciała lub zagrożenie.

OSTRZEŻENIE Zwraca uwagę na operację, jeśli nieprawidłowo wykonana, może

spowodować potencjalne obrażenia lub zagrożenie.

UWAGA Zwraca uwagę na operację, jeśli nieprawidłowo wykonana, może

spowodować uszkodzenie produktu lub innych urządzeń podłączonych do

produktu.

Symbole bezpieczeństwa na produkcie:

Niebezpieczne Ostrzeżenie Terminal Uziemienie Uziemienie napięcie bezpieczeństwa uziemiający obudowy testu

Pielęgnacja i czyszczenie

Pielęgnacja

Nie przechowuj ani nie pozostawiaj instrumentu w miejscu narażonym na bezpośrednie działanie promieni słonecznych przez dłuższy czas.

Czyszczenie

Czyść przyrząd regularnie zgodnie z warunkami pracy.

1. Odłącz przyrząd od wszystkich źródeł zasilania.

Strona 4 z 22

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Wskazówka

Aby uzyskać najnowszą wersję tego podręcznika, pobierz go z oficjalnej strony internetowej RIGOL (www.rigol.com).

2. Oczyść zewnętrzne powierzchnie urządzenia miękką ściereczką zwilżoną łagodnym detergentem lub wodą. Podczas czyszczenia ekranu LCD należy uważać, aby go nie usunąć.

UWAGA

Aby uniknąć uszkodzenia instrumentu, nie należy narażać go na działanie żrących płynów.

OSTRZEŻENIE

Aby uniknąć zwarcia spowodowanego wilgocią lub obrażeniami ciała, upewnij się, że instrument jest całkowicie suchy przed podłączeniem go do źródła zasilania.

Przegląd dokumentu

Niniejsza instrukcja zawiera szybki przegląd przedniego i tylnego panelu MSO7000 / DS7000, interfejsu użytkownika oraz podstawowej metody obsługi.

Konwencje formatowania w tym podręczniku

1. Klawisz

Klawisz na panelu przednim jest oznaczony formatem „Nazwa klawisza (pogrubienie) + pole tekstowe” w instrukcji obsługi. Na przykład Utility oznacza klawisz „Utility”.

2. Menu

Pozycje menu są oznaczone formatem „Słowo menu (pogrubione) + cieniowanie znaków”. Na

przykład System oznacza pozycję menu „System” w obszarze Utility.

3. Procedury działania

 oznacza następny krok operacji. Na przykład Utility -> System oznacza, że najpierw naciśnij

Utility, a następnie klawisz programowy System

Strona 5 z 22

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Etykieta

Pokrętło

Etykieta

Pokrętło

SKALA pozioma

Poziome pokrętło podstawy czasu

SKALA pionowa

Pokrętło skali pionowej

POZYCJA pozioma

Pokrętło położenia

poziomego

Pionowe

PRZESUNIĘCIE

Pokrętło przesunięcia w pionie

SKALA pionowa fali

Pokrętło skali pionowej

fali

POZIOM Wyzwalania

Pokrętło poziomu

wyzwalania

POZYCJA pionowa fali

Pokrętło pozycji pionowej fali

Pokrętło

wielofunkcyjne

Model

Pasmo analogowe

Ilość kanałów

analogowych

Ilość kanałów

funkcji /

kształtów sygnału

Ilość kanałów

cyfrowych

MSO5072

70 MHz

2

2, opcj.

16

MSO5074

70 MHz

4

2, opcj.

16

MSO5102

100 MHz

2

2, opcj.

16

MSO5104

100 MHz

4

2, opcj.

16

MSO5204

200 MHz

4

2, opcj.

16

MSO5354

350 MHz

4

2, opcj.

16

4. Pokrętło

Konwencje treści w tym podręczniku

Seria MSO5000 obejmuje następujące modele. O ile nie określono inaczej, niniejszy podręcznik przyjmuje MSO5354 jako przykład ilustrujący funkcje i metody działania oscyloskopu cyfrowego serii MSO5000.

Ogólny przegląd

1. Przegląd opakowania

Jeśli opakowanie zostało uszkodzone, nie należy wyrzucać uszkodzonego opakowania ani materiałów amortyzujących, dopóki przesyłka nie zostanie sprawdzona pod kątem kompletności i nie przejdzie testów elektrycznych i mechanicznych.

Nadawca lub przewoźnik ponosi odpowiedzialność za uszkodzenie przyrządu powstałe w wyniku wysyłki. RIGOL nie ponosi odpowiedzialności za bezpłatną konserwację / przeróbkę lub wymianę przyrządu.

Strona 6 z 22

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

2. Przegląd instrumentu

W przypadku uszkodzenia mechanicznego, brakujących części lub niepowodzenia testów elektrycznych i mechanicznych skontaktuj się z przedstawicielem handlowym RIGOL.

3. Przegląd akcesoriów

Sprawdź akcesoria zgodnie z listami przewozowymi. Jeśli akcesoria są uszkodzone lub niekompletne, skontaktuj się z przedstawicielem handlowym RIGOL.

Strona 7 z 22

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl
