RIGOL
用户手册
DSA1000 系列频谱分析仪
2010 年 5 月
RIGOL Technologies, Inc.
RIGOL
I
保证和声明
版权
© 2010 北京普源精电科技有限公司版权所有。
商标信息
RIGOL 是北京普源精电科技有限公司的注册商标。
声明
本公司产品受已获准及尚在审批的中华人民共和国专利的保护。
本公司保留改变规格及价格的权利。
本手册提供的信息取代以往出版的所有资料。
对于本手册可能包含的错误，或因手册所提供的信息及演绎的功能，以及因使用本
手册而导致的任何偶然或继发的损失，RIGOL 概不负责。
未经 RIGOL 事先书面许可不得影印复制或改编本手册的任何部分。
产品认证
RIGOL 认证本产品符合中国国家产品标准和行业产品标准，并进一步认证本产品符合
其它国际标准组织成员的相关标准。目前本产品已通过 CE、cTUVus、PictBridge 和 LXI
认证。
联系我们
如您在使用此产品的过程中有任何问题或需求，可与 RIGOL 联系：
服务与支持热线：800 810 0002
网址：www.rigol.com
DSA1000 系列频谱分析仪用户手册
RIGOL
II
一般安全概要
了解下列安全性预防措施，以避免受伤，
并防止损坏本产品或与本产品连接的任
何产品。为避免可能的危险，请务必按照
规定使用本产品。
使用正确的电源线。
只允许使用所在国家认可的本产品专用
电源线。
将产品接地。
本产品通过电源电缆的保护接地线接地。
为避免电击，在连接本产品的任何输入或
输出端子之前，请确保本产品电源电缆的
接地端子与保护接地端可靠连接。
查看所有终端额定值。
为避免起火和过大电流的冲击，请查看产
品上所有的额定值和标记说明，请在连接
产品前查阅产品手册以了解额定值的详
细信息。
使用合适的过压保护。
确保没有过电压（如由雷电造成的电压）
到达该产品。否则操作人员可能有遭受电
击的危险。
请勿开盖操作。
请勿在仪器机箱打开时运行本产品。
使用合适的保险丝。
只允许使用本产品指定规格的保险丝。
避免电路外露。
电源接通后，请勿接触外露的接头和元
件。
怀疑产品出故障时，请勿进行操作。
如果您怀疑本产品出现故障，请联络
RIGOL授权的维修人员进行检测。任何
维护、调整或零件更换必须由RIGOL授
权的维修人员执行。
保持适当的通风。
通风不良会引起仪器温度升高，进而引起
仪器损坏。使用时应保持良好的通风，定
期检查通风口和风扇。
请勿在潮湿环境下操作。
为避免仪器内部电路短路或发生电击的
危险，请勿在潮湿环境下操作仪器。
请勿在易燃易爆的环境下操作。
为避免仪器损坏或人身伤害，请勿在易燃
易爆的环境下操作仪器。
请保持产品表面的清洁和干燥。
为避免灰尘或空气中的水分影响仪器性
能，请保持产品表面的清洁和干燥。
防静电保护。
静电会造成仪器损坏，应尽可能在防静电
区进行测试。在连接电缆到仪器前，应将
其内外导体短暂接地以释放静电。
保护射频输入端口。
不要弯曲或撞击接到频谱仪上的被测件
（如滤波器，衰减器等)，否则会增加对
仪器端口的负重，造成仪器损坏。其次，
不要混用 50 Ω 和 75 Ω 的连接器和电缆。
请勿使输入端过载。
DSA1000 系列频谱分析仪用户手册
RIGOL
III
为避免损坏仪器，输入到射频输入端的信
号，直流电压分量不得超过 50V DC，交
流（射频）信号分量最大连续功率不得超
过 30 dBm（1 W）。
适当使用功率计。
对所测信号的性质不太了解时，请采用以
下方法确保频谱仪的安全使用：若有 RF
功率计，先利用其测量信号电平；若没有，
可在信号电缆与频谱仪输入端之间接入
一个定值外部衰减器，此时，频谱仪应选
择最大射频衰减，最大扫宽（SPAN）和
可能的最大基准电平，以显示可能偏出屏
幕的信号。
了解频谱仪技术指标的使用条件。
为确保仪器所有性能达标，请在指定的条
件下使用仪器。
正确使用电池。
严禁将电池暴露于高温或火中。要让儿童
远离电池。不正确地更换电池可能造成爆
炸（警告：锂离子电池）。必须使用 RIGOL
指定的电池。
注意搬运安全。
为避免仪器在搬运过程中滑落，造成仪器
面板上的按键、旋钮或接口等部件损坏，
请注意搬运安全。
DSA1000 系列频谱分析仪用户手册
RIGOL
IV
高电压
注意请参阅手册
保护性接地端
壳体接地端
测量接地端
!
!
!
安全术语和符号
本手册中的术语。以下术语可能出现在本手册中：
警告
警告性声明指出可能会危害操作人员生命安全的条件和行为。
注意
注意性声明指出可能导致本产品损坏或数据丢失的条件和行为。
产品上的术语。以下术语可能出现在产品上：
危险 表示您如果进行此操作可能会立即对您造成危害。
警告 表示您如果进行此操作可能会对您造成潜在的危害。
注意 表示您如果进行此操作可能会对本产品或连接到本产品的其他设备造成损坏。
产品上的符号。以下符号可能出现在产品上：
DSA1000 系列频谱分析仪用户手册
RIGOL
V
DSA1000 系列频谱分析仪简介
DSA1000 系列为体积小、重量轻、高性价比的便携式频谱分析仪。它拥有易于操作的
键盘布局；高清晰度的 8.5 英寸 TFT 彩色液晶显示屏；显示界面包含恰当的设置和提
示信息；标配或可扩展 USB、LAN 和 GPIB 通信接口，可通过虚拟终端显示和控制以及
远程网络访问。本频谱仪可广泛应用于教育科学、企业研发和工业生产等诸多领域中。
目前 DSA1000 系列包括的型号为 DSA1030 和 DSA1020。
主要性能特色：
频率范围 9 kHz 至 2 GHz 或 3 GHz
显示平均噪声电平（DANL）-138 dBm
相位噪声典型值 -88 dBc/Hz（偏移 10 kHz）
全幅度精度 <1.5 dB
最小分辨率带宽（RBW）100 Hz
3 GHz 跟踪源（DSA1030 可选）
内置锂电池，持续工作时间 3 小时（可选）
具有丰富的测量功能和多种自动设置功能
8.5 英寸宽屏显示，界面简洁富有亲和力，操作人性化设计
多样的连接能力：LAN\USB Host\USB Device\VGA\GPIB（可选），升级方便、易于
集成
设计紧凑，重量仅为 6.2 kg（不带电池）
DSA1000 系列频谱分析仪用户手册
RIGOL
VI
提示
本手册主要以 DSA1030 为例进行说明，注意手册已涵盖 DSA1020 的功能。
本产品的相关用户文档可登陆下面的网站进行下载：http://www.rigol.com/
文档概述
1 快速入门
本章介绍频谱仪的前后面板和用户界面，首次使用时的注意事项，并通过一个测量
实例演示其使用方法。
2 前面板功能参考
本章按功能键区的顺序提供频谱仪前面板按键功能描述，详细介绍了各按键下的菜
单功能。
3 测量实例
本章通过实例介绍频谱仪的功能及使用方法。
4 远程控制
本章介绍远程控制频谱仪的方法。
5 故障处理
本章列举了频谱仪在使用过程中的常见故障及处理方法。
6 性能指标
本章列出了频谱仪的技术指标和一般技术规格。
7 菜单映射图
本章按字母 A-Z 的顺序提供频谱仪前面板有相关菜单按键的功能映射图。
8 附录
本章提供了频谱仪的附件明细和服务与支持的相关信息。

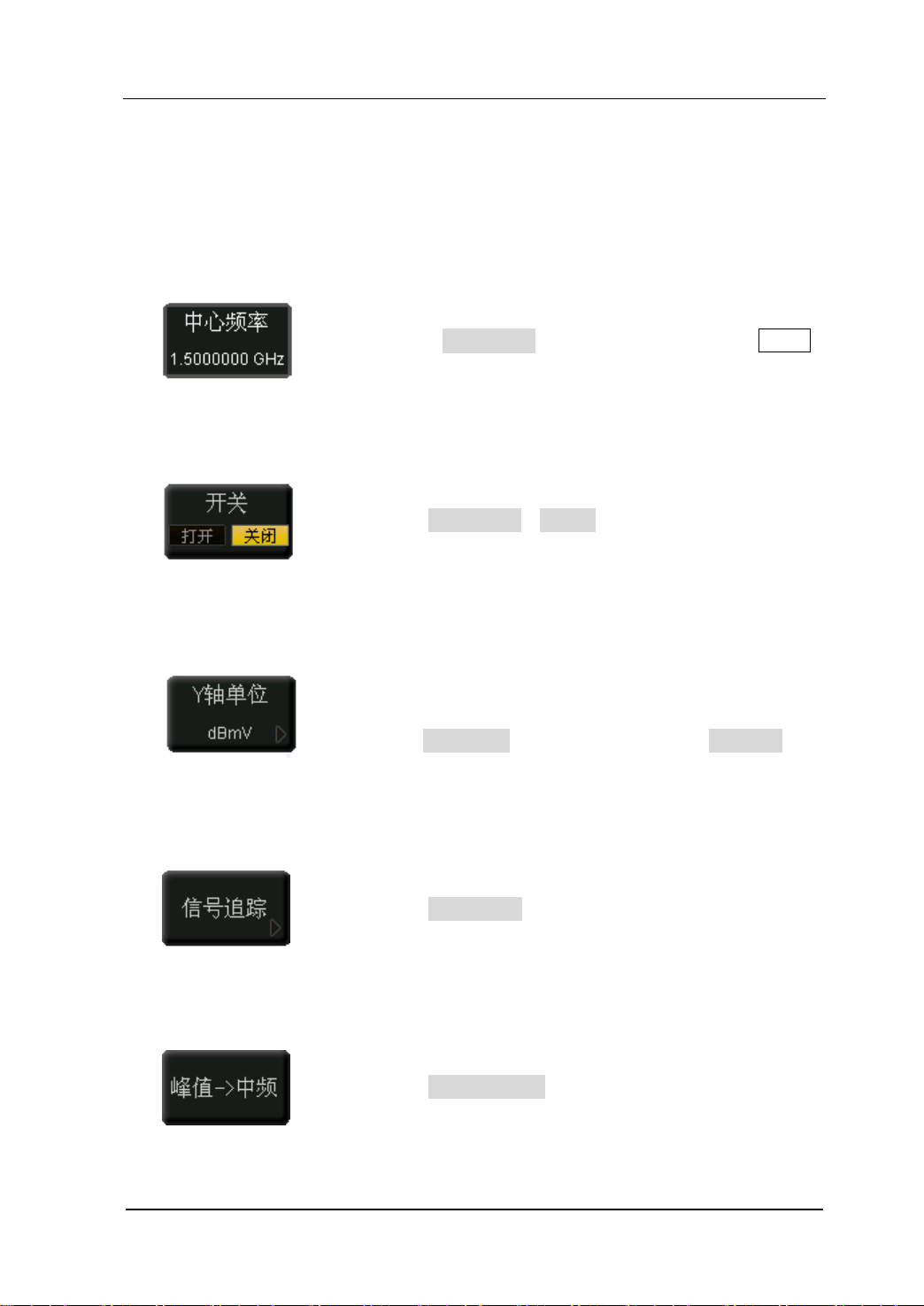

按键和菜单键格式约定：
按键：按键字符+文本框，如 FREQ 表示 FREQ 功能键。
菜单键：菜单文字+字符底纹，如 中心频率 表示 FREQ 功能键的中心频率菜单项。
本产品相关用户文档：
本产品的用户文档包括：快速指南、用户手册、编程手册、数据手册。
DSA1000 系列频谱分析仪用户手册
RIGOL
VII
目 录
保证和声明 ..................................................................................................... I
一般安全概要 ................................................................................................ II
DSA1000 系列频谱分析仪简介 ........................................................................ V
文档概述 ...................................................................................................... VI
1 快速入门 .............................................................................................. 1-1
1.1 前面板 ............................................................................................... 1-2
1.1.1 前面板功能键 ............................................................................... 1-3
1.1.2 前面板按键背灯 ........................................................................... 1-6
1.1.3 前面板连接器 ............................................................................... 1-7
1.2 后面板 ............................................................................................... 1-9
1.3 使用前准备 ...................................................................................... 1-12
1.3.1 一般性检查 ................................................................................ 1-12
1.3.2 拆卸保护壳 ................................................................................ 1-13
1.3.3 调整支撑脚 ................................................................................ 1-13
1.3.4 连接电源 ................................................................................... 1-14
1.3.5 开机检查 ................................................................................... 1-15
1.3.6 执行自校正 ................................................................................ 1-15
1.3.7 锁的使用 ................................................................................... 1-15
1.3.8 更换保险丝 ................................................................................ 1-16
1.3.9 电池充电 ................................................................................... 1-17
1.4 用户界面 .......................................................................................... 1-18
1.5 菜单操作 .......................................................................................... 1-21
1.6 参数输入 .......................................................................................... 1-23

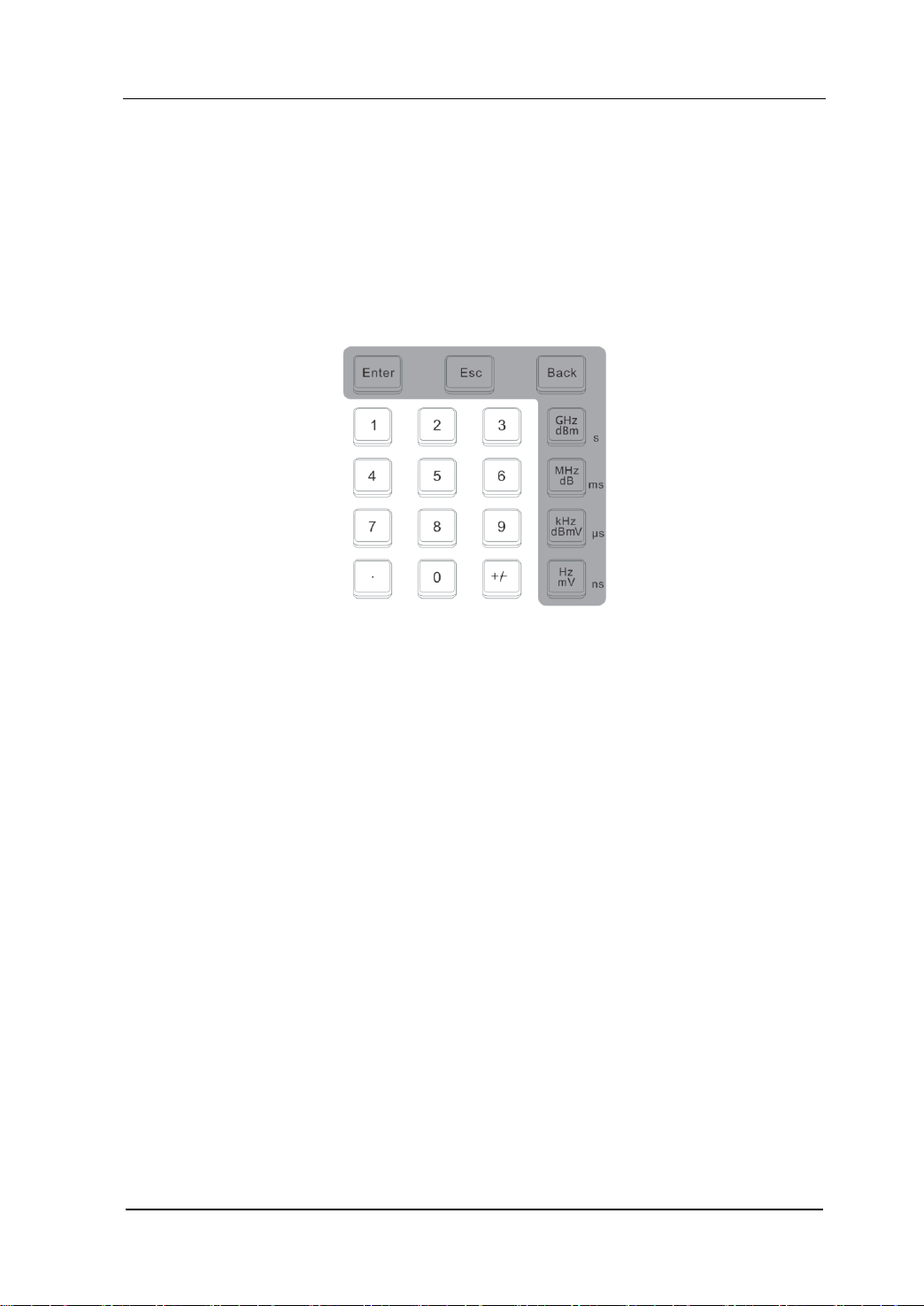

1.6.1 数字键盘 ................................................................................... 1-23
1.6.2 旋钮 .......................................................................................... 1-24
1.6.3 方向键 ...................................................................................... 1-25
1.7 简单测量 .......................................................................................... 1-26
1.8 在线帮助系统 ................................................................................... 1-28
2 前面板功能参考 .................................................................................... 2-1
2.1 基本设置 ............................................................................................ 2-2
2.1.1 FREQ .......................................................................................... 2-2
DSA1000 系列频谱分析仪用户手册
RIGOL
VIII
2.1.2 SPAN ........................................................................................... 2-8
2.1.3 AMPT ........................................................................................ 2-10
2.2 扫频设置 .......................................................................................... 2-19
2.2.1 BW ........................................................................................... 2-19
2.2.2 Sweep ....................................................................................... 2-21
2.2.3 Auto Tune .................................................................................. 2-24
2.2.4 Trig ........................................................................................... 2-25
2.2.5 Single ........................................................................................ 2-27
2.2.6 Continue ................................................................................... 2-28
2.3 功能设置 .......................................................................................... 2-29
2.3.1 Detector .................................................................................... 2-29
2.3.2 Trace ......................................................................................... 2-32
2.3.3 Demod ...................................................................................... 2-35
2.3.4 Source（DSA1030 选件） ........................................................... 2-37
2.4 高级测量（DSA1030 选件） ............................................................ 2-41
2.4.1 Meas ......................................................................................... 2-41
2.4.2 Meas Setup ............................................................................... 2-44
2.5 光标测量 .......................................................................................... 2-69
2.5.1 Marker ...................................................................................... 2-69
2.5.2 Marker-> ................................................................................... 2-75
2.5.3 Marker Fctn ............................................................................... 2-77
2.5.4 Peak ......................................................................................... 2-80
2.5.5 L-Peak ....................................................................................... 2-83
2.5.6 R-Peak ...................................................................................... 2-83
2.6 系统功能 .......................................................................................... 2-84
2.6.1 System ...................................................................................... 2-84
2.6.2 Display ...................................................................................... 2-91
2.6.3 Preset ....................................................................................... 2-95
2.6.4 Storage ................................................................................... 2-101
2.6.5 Print Setup .............................................................................. 2-106
2.6.6 Print ........................................................................................ 2-110
2.7 屏幕控制 ........................................................................................ 2-111
2.7.1 全屏显示 ................................................................................. 2-111
2.7.2 下个窗口 ................................................................................. 2-112
2.7.3 缩放 ........................................................................................ 2-113
3 测量实例 ............................................................................................. 3-1
3.1 测量正弦信号 ..................................................................................... 3-2
DSA1000 系列频谱分析仪用户手册
RIGOL
IX
3.2 使用频率计数器测量信号频率 .............................................................. 3-4
3.3 测量 AM 调制信号 .............................................................................. 3-6
3.4 测量相位噪声 ..................................................................................... 3-9
3.5 测量 N dB 带宽 ................................................................................ 3-11

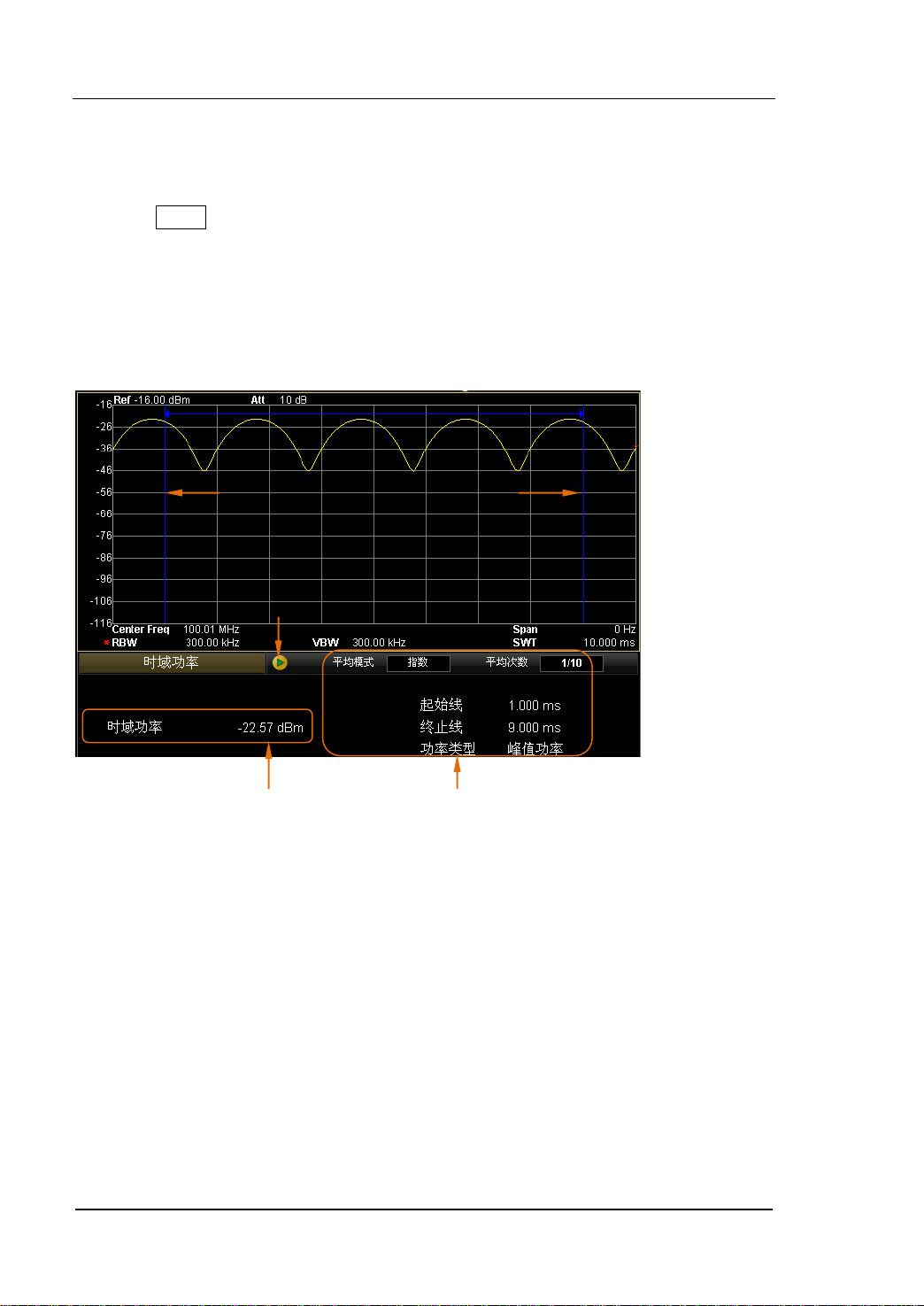

3.6 测量时域功率（适用于 DSA1030） .................................................. 3-13

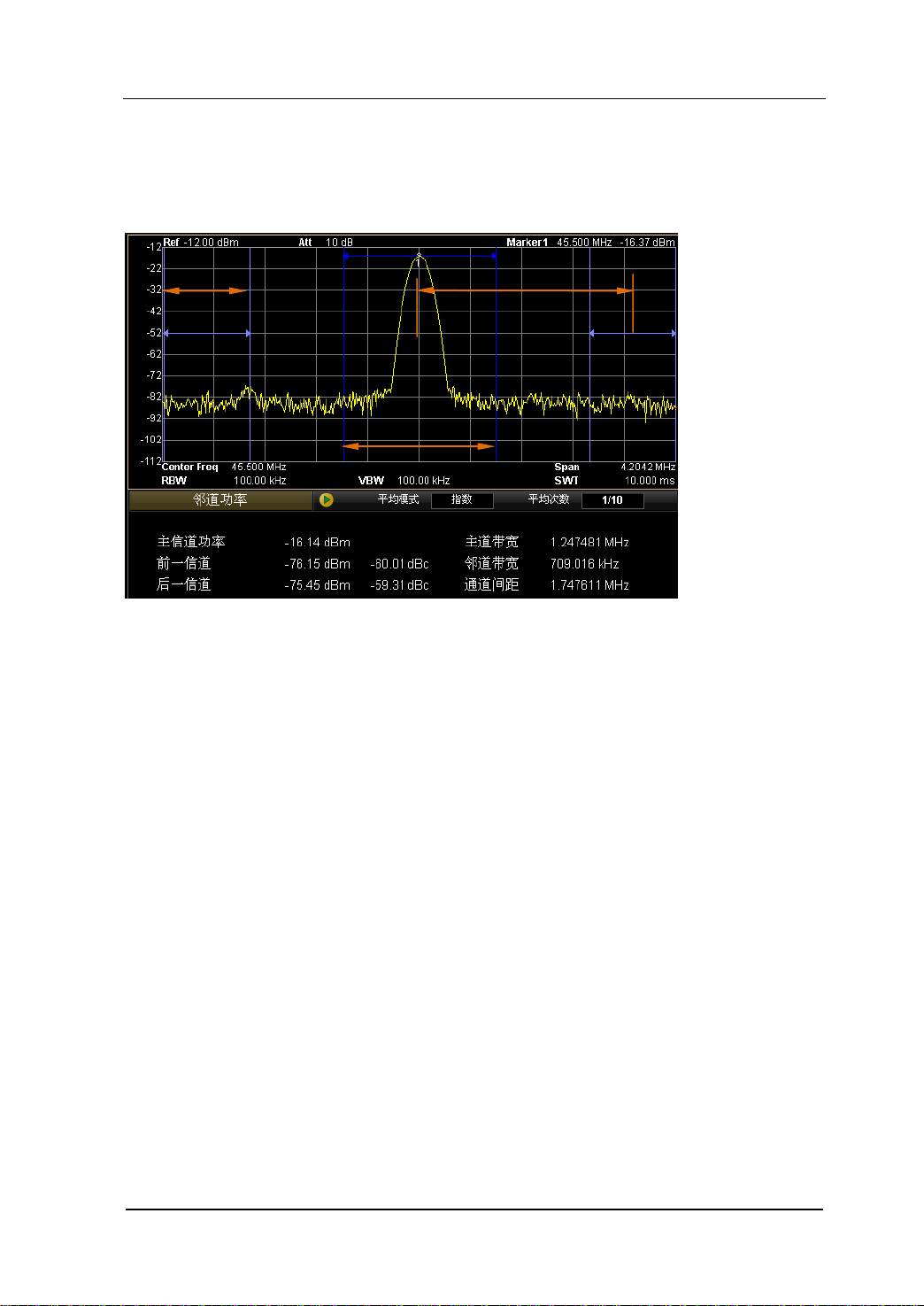

3.7 测量邻道功率（适用于 DSA1030） .................................................. 3-15
3.8 测量通道功率（适用于 DSA1030） .................................................. 3-17
3.9 测量占用带宽（适用于 DSA1030） .................................................. 3-19
3.10 测量发射带宽（适用于 DSA1030） ............................................... 3-21
3.11 测量载噪比（适用于 DSA1030） .................................................. 3-23
3.12 测量谐波失真（适用于 DSA1030） ............................................... 3-25
3.13 测量三阶互调失真（适用于 DSA1030） ......................................... 3-29
3.14 通过/失败测试（适用于 DSA1030） ............................................. 3-32
3.15 幅度校正 ...................................................................................... 3-34
3.16 跟踪源的应用（适用于 DSA1030） ............................................... 3-36
4 远程控制 .............................................................................................. 4-1
4.1 通过 USB 控制 ................................................................................... 4-2
4.2 通过 LAN 控制 ................................................................................... 4-4
4.3 通过 GPIB 控制 .................................................................................. 4-6
5 故障处理 .............................................................................................. 5-1
5.1 基本故障排查 ..................................................................................... 5-1
5.2 消息列表 ............................................................................................ 5-3
5.2.1 提示消息 ..................................................................................... 5-5
5.2.2 错误消息 ..................................................................................... 5-7
5.2.3 状态消息 ................................................................................... 5-17
6 性能指标 .............................................................................................. 6-1
6.1 技术指标 ............................................................................................ 6-2
6.1.1 频率 ............................................................................................ 6-2
6.1.2 幅度 ............................................................................................ 6-3
6.1.3 扫描 ............................................................................................ 6-6
6.1.4 触发 ............................................................................................ 6-7
6.1.5 跟踪发生器（DSA1030 选件） ....................................................... 6-7
6.1.6 输入／输出 .................................................................................. 6-7
6.2 一般技术规格 ..................................................................................... 6-9
7 菜单映射图 ........................................................................................... 7-1
DSA1000 系列频谱分析仪用户手册
RIGOL
X
7.1 AMPT ................................................................................................ 7-2
7.2 BW ................................................................................................... 7-3
7.3 Demod ............................................................................................. 7-4
7.4 Detector ........................................................................................... 7-5
7.5 Display ............................................................................................. 7-6
7.6 FREQ ................................................................................................ 7-7
7.7 Marker ............................................................................................. 7-8
7.8 Marker Fctn ..................................................................................... 7-9
7.9 Marker-> ....................................................................................... 7-10
7.10 Meas（适用于 DSA1030） .......................................................... 7-11
7.11 Meas Setup（适用于 DSA1030） ................................................ 7-12
7.11.1 T-Power..................................................................................... 7-12
7.11.2 ACP ........................................................................................... 7-13
7.11.3 Channel Power ........................................................................... 7-13
7.11.4 OBW ......................................................................................... 7-14
7.11.5 EBW .......................................................................................... 7-14
7.11.6 C/N Ratio .................................................................................. 7-15
7.11.7 Harmonics Dist .......................................................................... 7-15
7.11.8 TOI ........................................................................................... 7-16
7.11.9 Pass/Fail .................................................................................... 7-16
7.12 Peak ............................................................................................ 7-17
7.13 Print Setup ................................................................................. 7-18
7.14 SPAN ........................................................................................... 7-19
7.15 Storage ....................................................................................... 7-20
7.16 Sweep ......................................................................................... 7-21
7.17 System ....................................................................................... 7-22
7.18 Source ........................................................................................ 7-26
7.19 Trace .......................................................................................... 7-27
7.20 Trig ............................................................................................. 7-28
8 附录 .................................................................................................... 8-1
附录 A：选件和附件 ..................................................................................... 8-1
附录 B：保修概要 ......................................................................................... 8-2
附录 C：保养与清洁 ..................................................................................... 8-3
索引 .............................................................................................................. 1
DSA1000 系列频谱分析仪用户手册
RIGOL
XI
图目录
图 1-1 前面板视图 ........................................................................................... 1-2
图 1-2 功能键示意图 ....................................................................................... 1-3
图 1-3 前面板连接器 ....................................................................................... 1-7
图 1-4 USB Host 接口连接 ................................................................................ 1-7
图 1-5 跟踪源输出连接 .................................................................................... 1-8
图 1-6 射频输入连接 ....................................................................................... 1-8
图 1-7 后面板视图 ........................................................................................... 1-9
图 1-8 TRIGGER IN 连接 ................................................................................ 1-10
图 1-9 10MHz IN/OUT 连接 ........................................................................... 1-10
图 1-10 VGA 端口连接 ................................................................................... 1-10
图 1-11 PictBridge 打印机连接 ........................................................................ 1-11
图 1-12 USB 远程控制连接 ............................................................................. 1-11
图 1-13 LAN 接口连接 ................................................................................... 1-11
图 1-14 拆卸前面板保护壳 ............................................................................. 1-13
图 1-15 调整支撑脚 ...................................................................................... 1-13
图 1-16 连接电源线 ...................................................................................... 1-14
图 1-17 安装电池 ........................................................................................... 1-15
图 1-18 锁的使用 ........................................................................................... 1-16
图 1-19 更换保险丝 ....................................................................................... 1-16
图 1-20 用户界面 ........................................................................................... 1-18
图 1-21 数字键盘 .......................................................................................... 1-23
图 1-22 旋钮 ................................................................................................ 1-24
图 1-23 上、下方向键 ................................................................................... 1-25
图 1-24 测量结果 .......................................................................................... 1-27
图 1-25 帮助界面 .......................................................................................... 1-28
图 2-1 信号追踪过程 ....................................................................................... 2-5
图 2-2 峰值->中频操作前 ................................................................................ 2-6
图 2-3 峰值->中频操作后 ................................................................................ 2-7
图 2-4 自动定标操作前................................................................................... 2-10
图 2-5 自动定标操作后................................................................................... 2-10
图 2-6 自动量程操作前................................................................................... 2-14
图 2-7 自动量程操作后................................................................................... 2-15
图 2-8 自动量程执行过程 ............................................................................... 2-15
图 2-9 自动搜索信号前 .................................................................................. 2-24
图 2-10 自动搜索信号后 ................................................................................ 2-24
DSA1000 系列频谱分析仪用户手册
RIGOL
XII
图 2-11 单次扫描流程图 ................................................................................. 2-27
图 2-12 连续扫描流程图 ................................................................................. 2-28

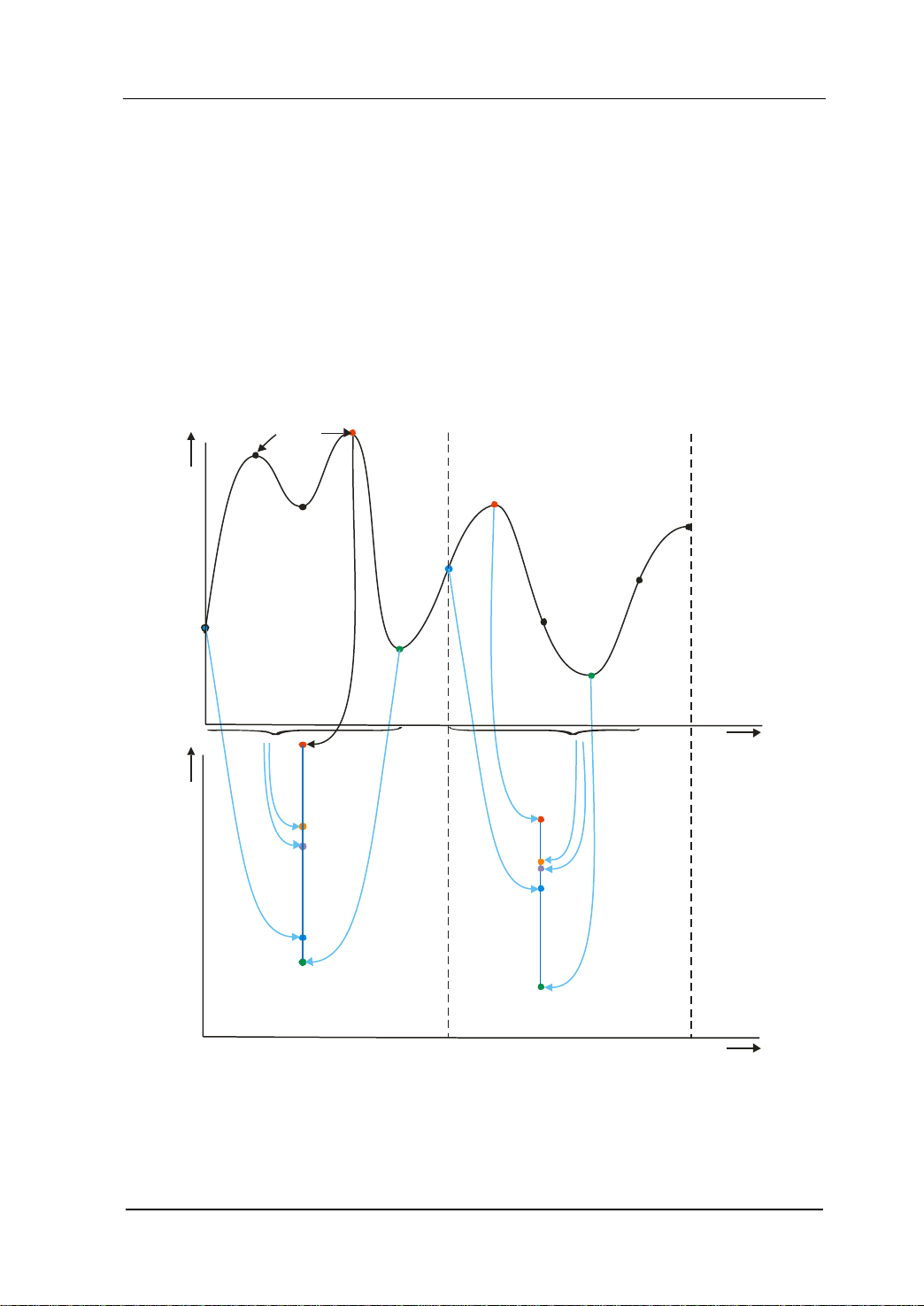

图 2-13 检波方式决定显示的取样点 ............................................................... 2-29
图 2-14 功率扫描示意图 ................................................................................ 2-38
图 2-15 时域功率测量界面............................................................................. 2-44
图 2-16 邻道功率测量界面............................................................................. 2-47
图 2-17 通道功率测量界面............................................................................. 2-50
图 2-18 占用带宽测量界面............................................................................. 2-53
图 2-19 发射带宽测量界面............................................................................. 2-56
图 2-20 载噪比测量界面 ................................................................................ 2-59
图 2-21 谐波失真测量界面 ............................................................................. 2-62
图 2-22 三阶互调失真测量界面 ...................................................................... 2-65
图 2-23 通过/失败测量界面 ............................................................................ 2-67
图 2-24 光标示意图 ...................................................................................... 2-69
图 2-25 光标表示意图 ................................................................................... 2-74
图 2-26 N dB 带宽测量示意图 ......................................................................... 2-78
图 2-27 频率计测量 ...................................................................................... 2-79
图 2-28 峰值表 ............................................................................................. 2-82
图 2-29 LAN 参数设置 .................................................................................... 2-85
图 2-30 经典显示风格 ................................................................................... 2-93
图 2-31 现代显示风格 ................................................................................... 2-94
图 2-32 文件管理器 .................................................................................... 2-101
图 2-33 PictBridge 打印机连接图 .................................................................. 2-106
图 2-34 全屏显示 ........................................................................................ 2-111
图 2-35 切换显示窗口 ................................................................................. 2-112
图 3-1 正弦信号测量结果 ................................................................................ 3-3
图 3-2 频率测量结果 ........................................................................................ 3-5
图 3-3 零扫宽下 AM 解调结果 .......................................................................... 3-7
图 3-4 相位噪声测量结果 .............................................................................. 3-10
图 3-5 N dB 带宽测量结果 .............................................................................. 3-12
图 3-6 时域功率测量结果 .............................................................................. 3-14
图 3-7 邻道功率测量结果 .............................................................................. 3-16
图 3-8 通道功率测量结果 .............................................................................. 3-18
图 3-9 占用带宽测量结果 .............................................................................. 3-20
图 3-10 发射带宽测量结果............................................................................. 3-22
图 3-11 载噪比测量结果 ................................................................................ 3-24
图 3-12 光标测量谐波失真............................................................................. 3-26
图 3-13 高级功能测量谐波失真 ...................................................................... 3-28
DSA1000 系列频谱分析仪用户手册
RIGOL
XIII
图 3-14 光标测量三阶互调失真 ...................................................................... 3-30
图 3-15 高级功能测量三阶互调失真 ............................................................... 3-31
图 3-16 通过/失败测试 .................................................................................. 3-33
图 3-17 幅度校正 .......................................................................................... 3-35
图 3-18 待测滤波器的频响 ............................................................................. 3-37
图 4-1 搜索 USB 设备资源 ............................................................................... 4-2
图 4-2 查看 USB 设备资源 ............................................................................... 4-2
图 4-3 通过 USB 读写命令 ............................................................................... 4-3
图 4-4 搜索网络资源 ....................................................................................... 4-4
图 4-5 查看网络资源 ....................................................................................... 4-4
图 4-6 通过 LAN 读写命令 ................................................................................ 4-5
图 4-7 LXI 网页 ............................................................................................... 4-5
图 4-8 GPIB 通信设置 ...................................................................................... 4-6
图 4-9 查看 GPIB 仪器资源 .............................................................................. 4-7
图 4-10 通过 GPIB 读写命令 ............................................................................ 4-7
DSA1000 系列频谱分析仪用户手册
RIGOL
XIV
表目录
表 1-1 前面板说明 .......................................................................................... 1-2
表 1-2 前面板功能键描述 ................................................................................ 1-3
表 1-3 用户界面标识 ..................................................................................... 1-18
表 2-1 中心频率.............................................................................................. 2-2
表 2-2 起始频率.............................................................................................. 2-3
表 2-3 终止频率.............................................................................................. 2-4
表 2-4 中频步长.............................................................................................. 2-4
表 2-5 扫宽 .................................................................................................... 2-8
表 2-6 参考电平............................................................................................ 2-11
表 2-7 输入衰减............................................................................................ 2-12
表 2-8 刻度 .................................................................................................. 2-12
表 2-9 电平偏移............................................................................................ 2-14
表 2-10 幅度校正编辑菜单............................................................................. 2-17
表 2-11 最大混频 .......................................................................................... 2-18
表 2-12 RBW ................................................................................................. 2-19
表 2-13 VBW ................................................................................................. 2-20
表 2-14 视分比 ............................................................................................. 2-20
表 2-15 扫描时间 .......................................................................................... 2-21
表 2-16 扫描次数 .......................................................................................... 2-22
表 2-17 扫描点数 .......................................................................................... 2-23
表 2-18 触发电平 .......................................................................................... 2-26
表 2-19 平均次数 .......................................................................................... 2-33
表 2-20 数学运算中的常数量 ......................................................................... 2-34
表 2-21 扬声器音量 ...................................................................................... 2-35
表 2-22 驻留时间 .......................................................................................... 2-36
表 2-23 跟踪源输出信号幅度 ......................................................................... 2-37
表 2-24 跟踪源输出幅度偏移 ......................................................................... 2-38
表 2-25 跟踪源输出幅度范围 ......................................................................... 2-39
表 2-26 跟踪源输出频率偏移 ......................................................................... 2-39
表 2-27 归一化参考电平 ................................................................................ 2-40
表 2-28 跟踪源参考位置 ................................................................................ 2-40
表 2-29 时域功率测量平均次数 ...................................................................... 2-45
表 2-30 时域功率测量起始线 ......................................................................... 2-46
表 2-31 时域功率测量终止线 .......................................................................... 2-46
表 2-32 邻道功率测量平均次数 ....................................................................... 2-48
DSA1000 系列频谱分析仪用户手册
RIGOL
XV
表 2-33 邻道功率测量主道带宽 ...................................................................... 2-48
表 2-34 邻道功率测量邻道带宽 ...................................................................... 2-49
表 2-35 邻道功率测量通道间距 ...................................................................... 2-49
表 2-36 通道功率测量平均次数 ...................................................................... 2-51
表 2-37 通道功率测量积分带宽 ...................................................................... 2-51
表 2-38 通道功率测量通道扫宽 ...................................................................... 2-52
表 2-39 占用带宽测量平均次数 ...................................................................... 2-54
表 2-40 占用带宽测量扫宽 ............................................................................. 2-54
表 2-41 占用带宽测量功率比 ......................................................................... 2-55
表 2-42 发射带宽测量平均次数 ....................................................................... 2-57
表 2-43 发射带宽测量扫宽 ............................................................................. 2-57
表 2-44 X dB ................................................................................................. 2-58
表 2-45 载噪比测量平均次数 ......................................................................... 2-60
表 2-46 载噪比测量频率偏移 ......................................................................... 2-60
表 2-47 载噪比测量噪声带宽 ......................................................................... 2-61
表 2-48 载噪比测量载波带宽 ......................................................................... 2-61
表 2-49 谐波失真测量平均次数 ....................................................................... 2-63
表 2-50 谐波数量 .......................................................................................... 2-63
表 2-51 谐波失真测量扫描时间 ...................................................................... 2-64
表 2-52 三阶互调失真测量平均次数 ............................................................... 2-66
表 2-53 三阶互调失真测量扫宽 ...................................................................... 2-66
表 2-54 通过/失败测试编辑菜单 ..................................................................... 2-68
表 2-55 光标参数 .......................................................................................... 2-70
表 2-56 N dB 带宽测量参数设置 ..................................................................... 2-78
表 2-57 频率计数器分辨率 ............................................................................. 2-79
表 2-58 峰值偏移 ........................................................................................... 2-81
表 2-59 峰值极限 ........................................................................................... 2-81
表 2-60 GPIB 地址 ......................................................................................... 2-86
表 2-61 显示线电平 ...................................................................................... 2-91
表 2-62 网格亮度 .......................................................................................... 2-92
表 2-63 亮度控制 .......................................................................................... 2-93
表 2-64 出厂值 ............................................................................................. 2-95
表 2-65 文件系统说明 ................................................................................. 2-101
表 2-66 文件类型说明 ................................................................................. 2-102
表 2-67 打印状态图标说明 ........................................................................... 2-107
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-1
1 快速入门
本章介绍频谱仪的前后面板和用户界面，首次使用时的注意事项，并通过一个测量实例
演示其使用方法。
本章内容如下：
前面板
后面板
使用前准备
用户界面
菜单操作
参数输入
简单测量
在线帮助系统
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-2
编号
说明
编号
说明
①
LCD
⑪
全屏显示
②
菜单键
⑫
窗口缩放
③
向上翻页菜单键
⑬
窗口切换
④
数字键盘
⑭
一键帮助
⑤
功能键区
⑮
返回上次操作的菜单页
⑥
旋钮
⑯
向下翻页菜单键
⑦
向下方向键
⑰
跟踪源输出*
⑧
向上方向键
⑱
射频探头电源输出
⑨
电源键
⑲
电池状态灯
⑩
USB Host 接口
⑳
射频输入
⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳
① ② ③ ④ ⑤ ⑥ ⑦⑧
1.1 前面板
图 1-1 前面板视图
表 1-1 前面板说明
*注：此功能为 DSA1030 的选件，不适用于 DSA1020。
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-3
功能键
功能描述
扫频控制键
设置中心、起始和终止频率，也用于设置信号追踪功能。
设置扫描的频率范围。
设置参考电平、射频衰减器、刻度、Y 轴单位等参数。
设置频谱仪的分辨率带宽（RBW）和视频带宽（VBW）相关参数。
设置扫描时间、单次扫描模式时的扫描次数、扫描点数。
全频段自动定位信号。
功能设置键 高级测量键 光标测量键
常用功能键 扫频控制键 系统功能键
1.1.1 前面板功能键
表 1-2 前面板功能键描述
图 1-2 功能键示意图
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-4
功能键
功能描述
设置扫频的触发模式和相应参数。
设置扫描模式为单次扫描。
设置扫描模式为连续扫描。
功能设置键
设置频谱仪的检波方式。
设置表示扫频信号迹线的相关参数。
解调设置。
跟踪源设置*。
高级测量键*
选择频谱仪执行的高级测量功能。
设置已选高级测量功能的各项参数。
光标测量键
通过光标读取迹线上各点的幅度、频率或扫描时间等。
使用当前的光标值设置仪器的其他系统参数。
光标的特殊功能，如噪声光标、N dB 带宽的测量、频率计数。
打开峰值搜索的设置菜单，同时执行峰值搜索功能。
左峰值测量快捷键。
右峰值测量快捷键。
前面板功能键描述（续表）
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-5
功能键
功能描述
系统功能键
设置系统相关参数。
设置屏幕显示的相关参数。
执行选中的预置功能，将系统设置恢复到指定状态，修改所有扫频参
数，测量功能设置以及系统参数的设置，便于后续测量。
进入存储功能窗口。
设置打印相关参数。
执行打印或界面存储功能。
前面板功能键描述（续表）
*注：此功能为 DSA1030 的选件，不适用于 DSA1020。
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-6
1.1.2 前面板按键背灯
前面板中的部分按键在使用过程中背灯的亮灭或颜色表示频谱仪处于特定的工作状态。
下面将列举可能出现的状态。
1. AutoTune
按 AutoTune 键将其点亮，频谱仪将在全频段内扫描信号，找出幅度最大的信号，
并将该信号移到屏幕中心。扫描完毕，背灯熄灭。
2. Single、Continue
Single 和 Continue 键灯亮时分别表示扫描方式是单次或者连续。
3. Meas*
Meas 测量功能中有任一功能打开时，键灯点亮；所有功能关闭时，键灯熄灭。
4. Source*
Source 功能打开时，键灯点亮；关闭时，键灯熄灭。
5. 电源灯
AC供电模式下：
渐亮渐暗，呈呼吸状：表示待机状态
常亮：表示正常工作状态
电池供电模式下：
灯灭：表示待机状态
常亮：表示正常工作状态
6. 电池状态灯
用于表示电池有无安装以及当前电量：
绿色：电池电量 > 80%
橙色：20% < 电池电量 < 80%
红色：电池电量 < 20%
全灭：电池未安装或无剩余电量
*注：此功能为DSA1030的选件，不适用于DSA1020。
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-7
1.1.3 前面板连接器
图 1-3 前面板连接器
1. USB Host
频谱仪可作为“主设备”与外部 USB 设备连接。该接口支持 U 盘、USB-GPIB 转
接模块，如下图所示：
U 盘连接 GPIB 扩展连接
图 1-4 USB Host 接口连接
2. GEN OUTPUT 50 Ω（跟踪源输出 50 Ω）
跟踪信号源的输出可通过一个 N 型阳头连接器的电缆连接到接收设备中，如下图
所示。跟踪源为 DSA1030 选件（参考附录 A：选件和附件），用户可根据实际需要
另行购买。
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-8
!
!
图 1-5 跟踪源输出连接
注意
为了避免损坏跟踪源，反向功率或电压不得超过 1 W 或 50 V DC。
3. PROBE POWER（射频探头电源）
该接口可提供两路电源电压为射频探头供电：一路为 15 V，150 mA，另一路为-12.6
V，150 mA。
4. RF INPUT 50Ω（射频输入 50Ω）
射频输入可通过一个 N 型阳头连接器的电缆连接到被测设备。如下图所示。
图 1-6 射频输入连接
注意
为避免损坏仪器，输入到射频输入端的信号，直流电压分量不得超过 50 V，
交流（射频）信号分量最大连续功率不得超过 30 dBm（1 W）。
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-9
锁孔 LAN 接口 USB Device 接口
TRIGGER IN 10MHz IN/OUT VGA 端口 可充电电池 AC 电源连接器
1.2 后面板
图 1-7 后面板视图
1. AC 电源连接器
可连接的 AC 电源类型：
AC：100 V - 120 V，45 Hz - 440 Hz
AC：200 V - 240 V，45 Hz - 65 Hz
2. 可充电电池
可充电电池为可选附件，电压为 10 V - 18 V，可持续使用 3 小时。
3. TRIGGER IN
外部触发信号通过 BNC 电缆输入频谱仪中，如下图所示。
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-10
图 1-8 TRIGGER IN 连接
4. 10MHz IN/OUT
参考时钟输入/输出通过 BNC 电缆连接实现，如下图所示。
图 1-9 10MHz IN/OUT 连接
5. VGA 端口
该端口提供 VGA 视频信号输出，使用 VGA 连接线连接该接口，如下图所示。
图 1-10 VGA 端口连接
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-11
6. USB Device 接口
频谱仪可作为“从设备”与外部 USB 设备连接。该接口支持 PictBridge 打印机和
USB 远程控制连接。
图 1-11 PictBridge 打印机连接
图 1-12 USB 远程控制连接
7. LAN 接口
频谱仪可通过该接口连接至局域网中进行远程控制。仪器符合 LXI C 类仪器标准，
可快速搭建测试系统，轻松实现系统集成。
图 1-13 LAN 接口连接
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-12
1.3 使用前准备
1.3.1 一般性检查
当您得到一款新的频谱仪，请按以下步骤进行检查。
1． 检查是否存在因运输造成的损坏
请保留被损坏的货运包装或防震材料，直到货物经过完全检查且仪器通过电性和
机械测试。
如果因运输造成仪器损坏，由发货方和承运方联系赔偿事宜。RIGOL公司恕不进
行免费维修或更换。
2． 检查整机
若有机械损坏或缺失，或者仪器未通过电性和机械测试，请联系您的RIGOL经销
商。
3． 检查随机附件
关于随机提供的附件明细，请参考本手册中的“附录A：选件和附件”一节。若包
装中内容有缺失或损坏请联系您的RIGOL经销商。
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-13

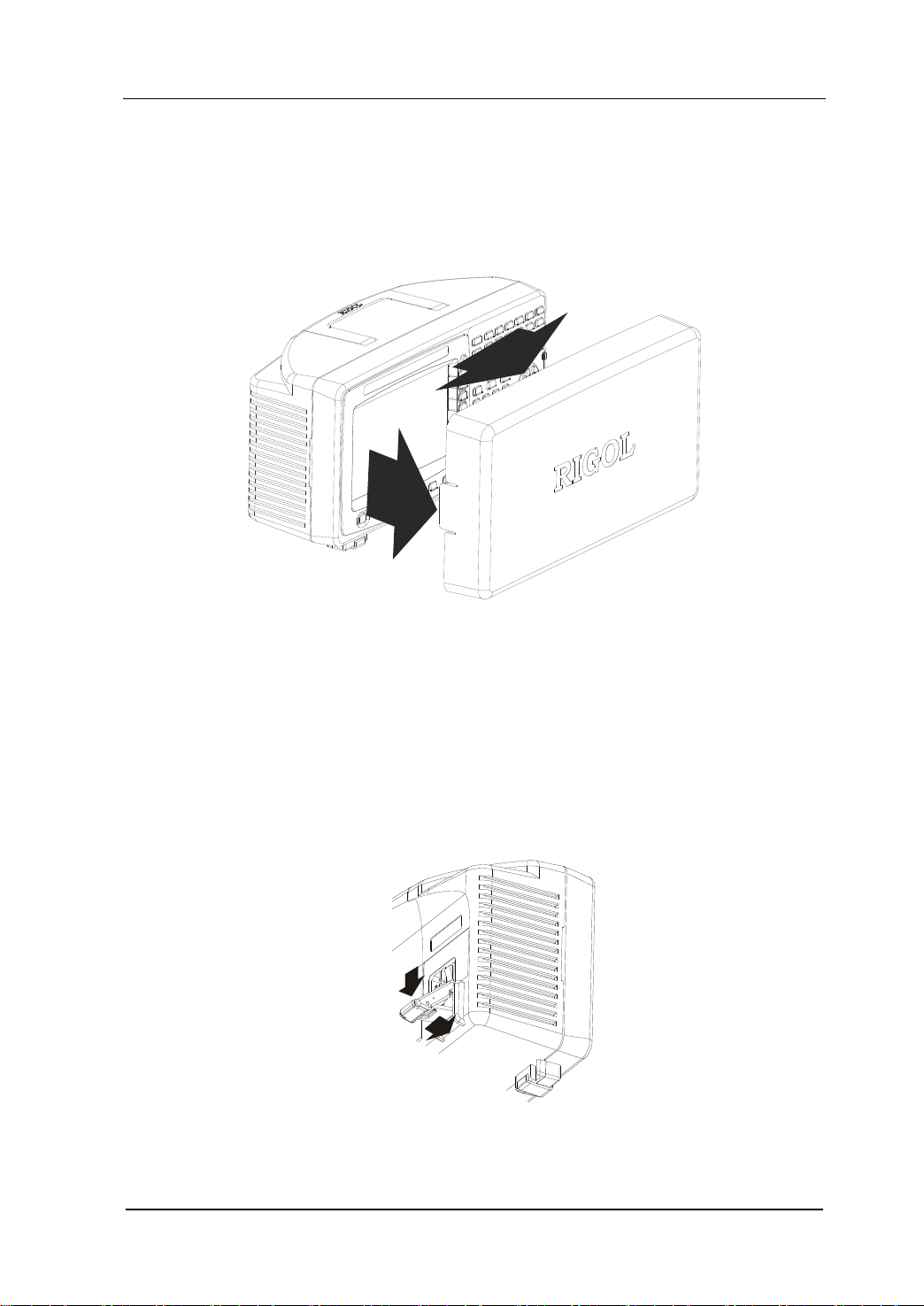

1.3.2 拆卸保护壳
使用频谱仪之前，请先拆下前面板保护壳。双手拉住前面板保护壳两边的横向卡钩，沿
下图箭头所指方向适当用力即可将保护壳卸下。
图 1-14 拆卸前面板保护壳
1.3.3 调整支撑脚
如有必要，请沿下图箭头所指方向调整频谱仪的支撑脚。
图 1-15 调整支撑脚
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-14
!
1.3.4 连接电源
频谱仪可通过 AC 电源或可充电电池供电。
1.3.4.1 连接 AC 电源
请使用附件提供的电源线将频谱仪连接至 AC 电源中，如下图所示。有关 AC 电源电压
和频率的要求请查看“后面板”一节中的介绍。
图 1-16 连接电源线
注意
为避免电击，请确保仪器正确接地。
1.3.4.2 使用电池
频谱仪提供可选的可充电电池，请按下图所示方法安装电池。安装完毕后，前面板的电
池状态灯 将指示电池有无安装以及当前电量。
绿色：电池电量>80%
橙色：20%<电池电量<80%
红色：电池电量<20%
全灭：电池未安装或无剩余电量
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-15
!
图 1-17 安装电池
电池为可充电电池，充电方法可参考“电池充电”一节中的介绍。
警告
安装电池之前，请确保仪器没有连接到 AC 电源中。
1.3.5 开机检查
打开后面板电源开关，然后按下前面板的电源键 打开频谱仪。您可以通过开机进
度指示获得开机初始化过程信息。开机画面结束后，屏幕出现扫频曲线。
1.3.6 执行自校正
按 System 校准 立即校准，使用系统内部的校准源对系统进行自校正。
1.3.7 锁的使用
如有必要，您可以使用安全锁将频谱仪锁在固定位置。沿下图所示方向将锁对准仪器上
的锁孔插入，顺时针旋转钥匙以锁定仪器，然后拔出钥匙。
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-16
!
锁
钥匙
锁孔
保险丝座
保险丝

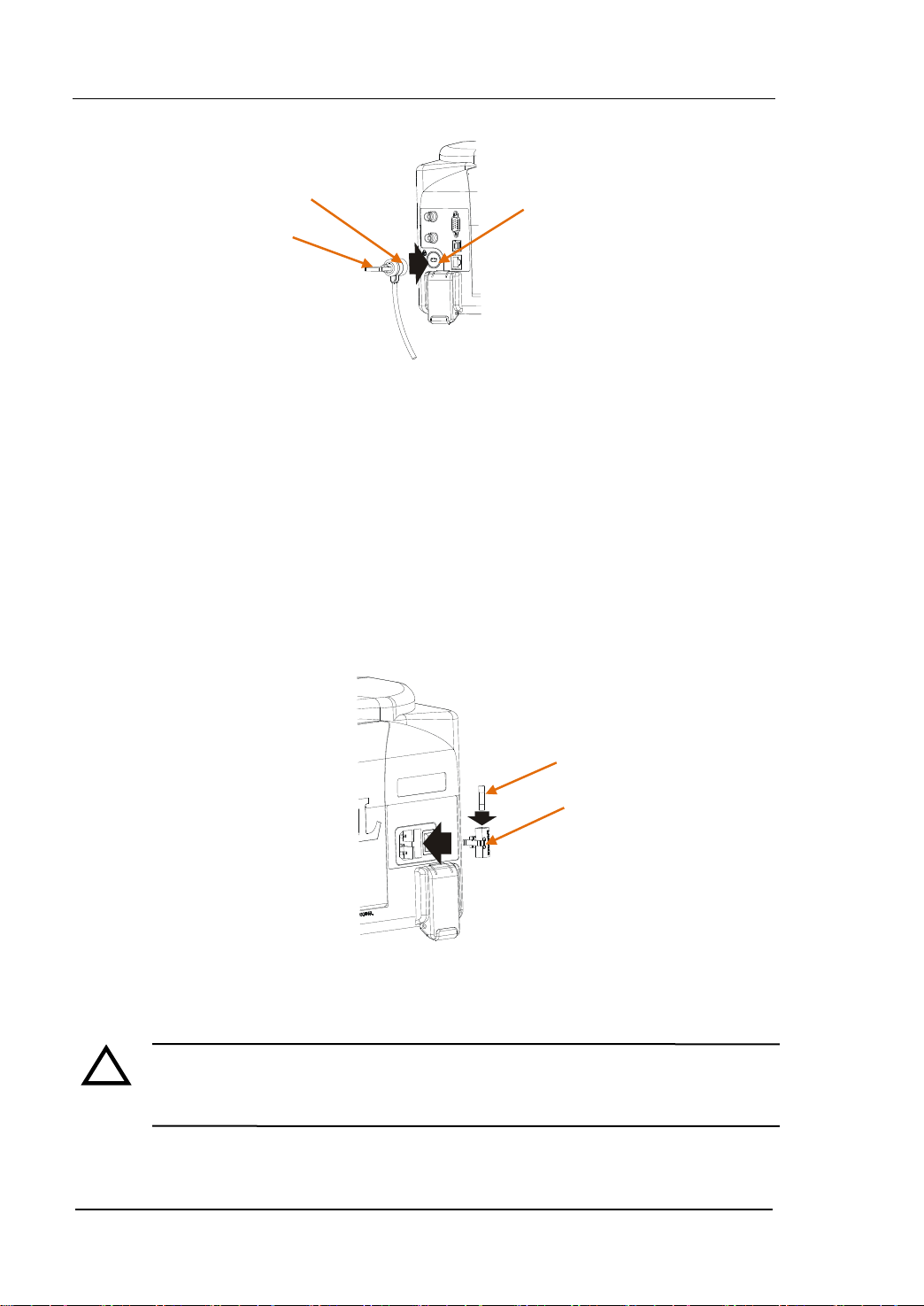

图 1-18 锁的使用
1.3.8 更换保险丝
如需更换保险丝，请使用仪器指定规格的保险丝，按如下步骤更换：
1． 打开电源连接器上的盖子。
2． 取出保险丝座。
3． 更换保险丝。
4． 重新安装保险丝座，盖上盖子。
图 1-19 更换保险丝
警告
为避免电击，更换保险丝之前，请确保仪器已关闭并且已断开与电源的连接。
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-17
1.3.9 电池充电
请按照“使用电池”一节中的说明安装电池，然后连接 AC 电源，打开后面板电源开关，
即可对电池进行充电。此时，前面板的电源键可以处于任意状态。
前面板的电池状态灯 将指示充电进度。如果电池状态灯不亮，说明当前电池无
剩余电量，如果充电时间超过半小时，电池状态灯仍然不亮，请切断电源后查看电池安
装是否正确或电池是否已损坏。
无论频谱仪处于开机还是待机模式，电池充满电量所需时间均为 10 小时左右。
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-18
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18
31 30 29 28 27 26 232425 22
19 20
21
32
33
34
35
36
37
38
41
40
39
42
NO.
名称
说明
1
LOGO
RIGOL 公司的 LOGO。
2
系统状态（UNCAL
和 Identification…
位置不同，详见图
示）
Auto Tune：自动信号获取
Auto Range：自动量程
Wait for Trigger：等待触发
Calibrating：校准中
UNCAL：测量未校准
Identification…：LXI仪器已识别
3
外部参考
Ext Ref：外部参考
Ext Ref Invalid：外部参考无效
4
时间
显示系统时间。
1.4 用户界面
表 1-3 用户界面标识
图 1-20 用户界面
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-19
NO.
名称
说明
5
输入阻抗
显示当前的输入阻抗（仅在75Ω时显示）。
6
打印状态
：交替显示，表示正在连接打印机
：打印机连接成功/打印完成/打印机闲置
：交替显示，表示正在打印
：打印中止
7
打印进度
显示当前打印份数和总打印份数。
8
供电状态
交流供电：显示
电池供电：显示剩余电量
9
U 盘状态
显示 U 盘是否安装，如已安装显示 。
10
远程接口状态
显示 Local（本地）或 Rmt（远程）。
11
菜单标题
当前菜单所属的功能。
12
菜单项
当前功能的菜单项。
13
参考电平
参考电平值。
14
活动功能区
当前操作的参数及参数值。
15
衰减器设置
衰减器设置。
16
显示线
读数参考以及峰值显示的阈值条件。
17
触发电平
用于视频触发时设置触发电平。
18
平均次数
迹线平均次数。
19
光标 X 值
当前光标的 X 值，不同测量功能下 X表示不同的物理量。
20
光标 Y 值
当前光标的 Y 值，不同测量功能下 Y 表示不同的物理量。
21
数据无效标志
系统参数修改完成，但 未完成一次完整的扫频，因此当
前测量数据无效。
22
菜单页号
显示菜单总页数以及当前显示页号。
23
扫描位置
当前扫描位置。
24
扫描时间
扫频的扫描时间。
25
扫宽或终止频率
当前扫频通道的频率范围可以用中心频率和扫宽，或者
起始频率和终止频率表示。
26
手动设置标志
参数非自动耦合标志。
27
VBW
视频分辨率带宽。
28
谱线显示区域
谱线显示区域。
29
RBW
频率分辨率带宽。
30
中心频率或起始频
率
当前扫频通道的频率范围可以用中心频率和扫宽，或者
起始频率和终止频率表示。
31
Y 轴刻度
Y 轴的刻度标注。
32
参数状态标识
屏幕左侧一列图标为系统参数状态标识。
用户界面标识（续表）
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-20
NO.
名称
说明
33
检波类型
正峰值检波、负峰值检波、抽样检波、标准检波、RMS
平均检波、电压平均检波。
34
触发类型
自由触发，视频触发和外部触发。
35
扫频模式
连续扫频或者单次扫频（显示当前扫频次数）。
36
校正开关
打开或关闭幅度校正功能。
37
信号追踪
打开或关闭信号追踪功能。
38
预放状态*
打开或关闭前置放大器。
39
迹线 1 类型及状
态
迹线类型：清除写入、查看、最大保持、最小保持、视
频平均、功率平均。
迹线状态：打开时用与迹线颜色相同的黄色标识，关闭
则用灰色标识。
40
迹线 2 类型及状
态
迹线类型：清除写入、查看、最大保持、最小保持、视
频平均、功率平均。
迹线状态：打开时用与迹线颜色相同的紫色标识，关闭
则用灰色标识。
41
迹线 3 类型及状
态
迹线类型：清除写入、查看、最大保持、最小保持、视
频平均、功率平均。
迹线状态：打开时用与迹线颜色相同的浅蓝色标识，关
闭则用灰色标识。
42
MATH 迹线类型及
状态
迹线类型：A-B、A+C、A-C。
迹线状态：打开时用与迹线颜色相同的绿色标识，关闭
则用灰色标识。
用户界面标识（续表）
*注：此功能为 DSA1030 的选件，不适用于 DSA1020。
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-21
按相应的菜单，可直接从键盘输入数字改变参数值。
例如：选中 中心频率 ，通过键盘输入数字后，按 Enter
键即可改变中心频率。
按相应的菜单键，可切换菜单项的子选项。
例如：按 信号追踪 开关 ，可打开/关闭信号追踪功
能。
按相应的菜单键，进入当前菜单的下一级子菜单，改变子
菜单的选中项，在返回时会改变父菜单所带参数的类型。
例如：按 Y轴单位 进入下一级子菜单，选中 dBmV 后
再返回上层菜单，即改变Y轴单位为dBmV。
按相应的菜单键，进入当前菜单的下一级子菜单。
例如：按 信号追踪 ，直接进入下一级菜单。
按相应的菜单键，执行一次对应的功能。
例如：按 峰值->中频 ，执行一次峰值搜索，并将当前
峰值信号的频率设置为频谱仪的中心频率。
1.5 菜单操作
菜单类型按执行方式的不同可分为7种，下面将详细介绍每种类型及其操作方法。
1. 参数输入型
2. 两种功能切换
3. 进入下一级菜单（带参数）
4. 进入下一级菜单（不带参数）
5. 直接执行此功能
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-22
按下相应的菜单键，执行功能切换；菜单选中后，可直接
从键盘输入数字改变参数。
例如：按 中频步长 切换选择 自动 或 手动 ，选择 手
动 可直接输入数字改变中频步长。
按下相应的菜单键，修改参数后返回上级菜单。
例如：按 触发类型 自由触发 选中自由触发，表明此
时频谱仪处于自由触发状态。
6. 功能切换+参数输入
7. 选中状态
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-23
1.6 参数输入
参数输入可通过数字键盘、旋钮和方向键完成。
1.6.1 数字键盘
图 1-21 数字键盘
数字键盘由以下几部分组成：
1. 数字键
数字键 0~9 用于直接输入所需的参数值。
2. 小数点
按下该键，当前光标处插入一个小数点“.”。
3. 符号键
符号键“+/-”用于改变参数的符号。首次按下该键，参数符号为“-”， 再次按下
该键，符号切换为“+”。
4. 单位键
单位键包括：GHz/dBm/s，MHz/dB/ms，kHz/dBmV/µs，Hz/mV/ns。输入数字后，
按下所需的单位键完成参数输入。单位键的具体含义由当前输入参数的类型是“频
率”、“幅度”或“时间”决定。
5. Enter 键
用户输入参数过程中，按下该键将结束参数输入，并为参数添加默认的单位值。
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-24
6. Esc 键
(1) 参数输入过程中，按下该键将清除活动功能区的输入，同时退出参数输入状态。
(2) 关闭活动功能区显示。
(3) 在键盘测试状态，该键用于退出当前测试状态。
(4) 屏幕锁定时，该键用于解锁。
7. Back 键
(1) 参数输入过程中，按下该键将删除光标左边的字符。
(2) 在编辑文件名时，按下该键删除已输入的字符信息。
1.6.2 旋钮
图 1-22 旋钮
旋钮功能包括：
1. 在参数可编辑状态，旋转旋钮将以指定步进增大（顺时针）或减小（逆时针）参数。
2. 在编辑文件名时，旋钮用于选中软键盘中不同的字符。
3. 在 AMPT 幅度校正 编辑 中，旋钮用于选中不同的参考点。
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-25
1.6.3 方向键
图 1-23 上、下方向键
方向键功能包括：
1. 在参数输入时，上、下键表示参数值按一定步进递增或递减。
2. 在 Storage 功能中，上、下键用于在根目录中移动光标。
3. 编写文件名时，上、下键用于选中软键盘中上下位置的字符。
4. 在 AMPT 幅度校正 编辑 中，上、下键用于选中相邻的参考点。
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-26
!
1.7 简单测量
下面通过演示正弦信号的测量，介绍频谱仪的基本测量方法。使用信号发生器（如 RIGOL
DG3101A）做信号源，输出频率为 50 MHz，幅度为 0 dBm 的正弦信号。
注意
输入信号幅度不得超过 30 dBm（相当于 1 W），否则频谱仪会自动检测到超
过 30 dBm 的电平，并立即切换输入到大功率电阻上，信号将无法进入频谱仪。
测量步骤如下：
1. 开机
2. 恢复出厂设置
按 System 复位 预置类型 出厂设置 ，然后按 Preset 键。此时仪器
将所有参数恢复到出厂设置。
3. 连接设备
将信号发生器的信号输出端连接到频谱仪前面板的 RF INPUT 50Ω 射频输入端。
4. 设置中心频率
(1) 按 FREQ 键，屏幕右侧出现频率菜单， 中心频率 项处于高亮显示状态，在
屏幕网格的左上角出现中心频率参数，表示中心频率功能被激活。
(2) 使用数字键盘、旋钮或方向键，均可以改变中心频率值。
(3) 通过数字键盘，输入 50，选择 MHz，则频谱仪的中心频率设定为 50 MHz。
5. 设置扫宽
(1) 按 SPAN 键，屏幕右侧出现扫宽菜单， 扫宽 项处于高亮显示状态，在屏幕
网格的左上角出现扫宽参数，表示扫宽功能被激活。
(2) 使用数字键盘、旋钮或方向键，均可以改变扫宽值。
(3) 通过数字键盘，输入 20，选择 MHz，则频谱仪的扫宽设定为 20 MHz。
6. 设置幅度
DSA1000 系列频谱分析仪用户手册
快速入门 RIGOL
1-27
(1) 按 AMPT 键， 参考电平 项处于高亮显示状态，在屏幕网格的左上角出现参
考电平参数，表示参考电平功能被激活。
(2) 使用数字键盘、旋钮或方向键，均可以改变参考电平值。
(3) 根据信号显示情况，若有必要可通过旋钮改变参考电平，使信号峰值接近网格
顶部。
上述步骤完成后，在频谱仪上可以观测到 50 MHz 的频谱曲线。
7. 读取测量值
通过光标测量可读取谱线上点的频率、幅度值。按 Marker 选择光标 1，
激活 Marker 1，然后设置 Marker 频率为 50MHz，则在网格右上角显示光标处的频
率和幅度值。
图 1-24 测量结果
DSA1000 系列频谱分析仪用户手册
RIGOL 快速入门
1-28
1.8 在线帮助系统
在线帮助系统对于前面板上每个功能按键以及菜单软键，都提供了相关帮助信息。用户
在操作仪器过程中可以随时查看任意键的相关帮助。
1. 获取在线帮助的方法
按下 Help 键，屏幕中央将弹出如何获取帮助的提示。再按下希望获取帮助的按
键，屏幕中央将出现该键的帮助信息。
2. 帮助的翻页操作
当帮助信息为多页显示时，通过上、下方向键和旋钮可获得上一页或下一页的帮助
信息。
3. 关闭当前的帮助信息
当屏幕中显示帮助信息时，用户按下面板上的任意按键（除上、下方向键和旋钮），
将关闭当前显示的帮助信息。
4. 获取菜单按键的帮助信息
按下 Help 键，屏幕中央将弹出帮助信息显示窗口。按下 F1~F7 键，显示窗口将
分别显示菜单键所对应菜单项的帮助信息。
5. 获取任意功能按键的帮助信息
按下 Help 键，屏幕中央将弹出帮助信息显示窗口。按下任意功能键，显示窗口
将显示按键本身的功能帮助信息。
图 1-25 帮助界面
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-1
编号
差异
DSA1030
DSA1020
1
最大扫宽
3 GHz
2 GHz
2
最大扫描时间
3000 s
2000 s
3
跟踪源接口
安装 DSA1030-TG3 选件后有接
口，否则密封
密封
4
跟踪源
安装 DSA1030-TG3 选件后可以
使用，否则无效
不提供该选件
5
前置放大器
安装 DSA1030-PA 选件后可以
控制开关，否则开关无效
不提供该选件
6
高级测量模块
安装 DSA1000-AMK 选件后可以
使用，否则无效
不提供该选件
2 前面板功能参考
本章详细介绍了频谱仪前面板各功能键及其下的菜单功能。注意三级标题通常表示仪器
前面板上的按键，例如：2.1.1 FREQ，而四级标题通常表示菜单，例如：2.1.1.1 中心
频率。
本章内容如下：
基本设置
扫频设置
功能设置
高级测量
光标测量
系统功能
屏幕控制
注：下表为 DSA1000 系列中不同型号的主要性能和功能差异，本章 中的说明以
DSA1030 为例。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-2
2)(
startstopcenter
fff
startstopspan
fff
center
f
stop
f
start
f
span
f
参数
说明
默认值
1.5 GHz
取值范围*
0 Hz ~ 3 GHz
单位
GHz、MHz、kHz、Hz
旋钮步进
扫宽>0，步进=扫宽/200
扫宽=0，步进=分辨率带宽/100
最小为 1 Hz
方向键步进
中频步长
2.1 基本设置
2.1.1 FREQ
设置频谱仪的各种频率参数。频谱仪在设定的频率范围内进行扫频，每当改变频率参数，
则重新开始扫频。
表示频谱仪当前通道频率范围的方式有两种：起始频率/终止频率、中心频率/扫宽。
调整四个参数中的任一个均相应调整其他三个参数，以满足它们之间的耦合关系：
(2-1)
(2-2)
，
，
和
分别表示：中心频率、终止频率、起始频率和扫宽。
2.1.1.1 中心频率
设置当前通道的中心频率。按下该键将使频率输入模式切换为：中心频率/扫宽，并在
网格底部左侧和右侧分别显示中心频率和扫宽的值。
要点说明：
修改中心频率将在保持扫宽设置不变的前提下自动修改起始频率和终止频率。
修改中心频率相当于平移当前通道，能调整的范围受指标给出的频率范围限制。
在零扫宽模式下，起始频率、终止频率和中心频率的值相同，将一起被修改。
您可以使用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节
中的介绍。
表 2-1 中心频率
注*：非零扫宽模式下为 50 Hz ~ 3 GHz-50 Hz。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-3
参数
说明
默认值
0 GHz
取值范围*
0 Hz ~ 3 GHz
单位
GHz、MHz、kHz、Hz
旋钮步进
扫宽>0，步进=扫宽/200
扫宽=0，步进=分辨率带宽/100
最小为 1 Hz
方向键步进
中频步长
2.1.1.2 起始频率
设置当前频率通道的起始频率。按下该键将使频率输入模式为：起始/终止频率，并在
网格底部左侧和右侧分别显示起始频率和终止频率的值。
要点说明：
起始频率的修改会引起扫宽和中心频率的变化，扫宽的变化会影响其他系统参数，
详见“扫宽”一节中的介绍。
在零扫宽模式下，起始频率、中心频率和终止频率的值相同，将一起被修改。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
表 2-2 起始频率
注*：非零扫宽模式下为 0 Hz ~ 3 GHz-100 Hz。
2.1.1.3 终止频率
设置当前频率通道的终止频率，按下该键将使频率输入模式为：起始/终止频率，并在
网格底部左侧和右侧分别显示起始和终止频率的值。
要点说明：
终止频率的修改会引起扫宽和中心频率的变化，扫宽的变化会影响其他系统参数，
详见“扫宽”一节中的介绍。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-4
参数
说明
默认值
3 GHz
取值范围*
0 Hz ~ 3 GHz
单位
GHz、MHz、kHz、Hz
旋钮步进
扫宽>0，步进=扫宽/200
扫宽=0，步进=视频带宽/100
最小为 1 Hz
方向键步进
中频步长
参数
说明
默认值
300 MHz
取值范围
1 Hz ~ 3 GHz
单位
GHz、MHz、kHz、Hz
旋钮步进
扫宽>0，步进=扫宽/200
扫宽=0，步进=100 Hz
最小为 1 Hz
方向键步进
1-2-5 顺序步进
表 2-3 终止频率
注*：非零扫宽模式下为 100 Hz ~ 3 GHz。
2.1.1.4 中频步长
用于改变中心频率的步进值大小。以固定的步进值修改中心频率，可达到连续切换测量
通道的目的。
要点说明：
中频步长的设置分为“手动”和“自动”两种模式。当中频步长为自动设置模式时，
如果是非零扫宽，则中频步长为扫宽的 1/10；如果是零扫宽，则中频步长等于 RBW。
当中频步长为手动模式时，可以通过数字键输入数值。
设定适当的中频步长，并选中中心频率后，选择信道设置中的 前一通道 或 后一
通道 菜单，或者上下方向键，就可以以设定的步长切换测量通道，实现手动扫描
邻近通道。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
表 2-4 中频步长
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-5
中频步长的应用
中频步长功能有利于发现谐波和超过当前扫宽的边带。
例如：对于 100 MHz 信号的各次谐波分量，可以将中心频率和中频步长均设置为 100
MHz，连续选择 后一通道 ，就可以将谐波顺序显示在频率中心。
开始
执行一次扫描
查找峰值并标
记为Marker
当前存在
活动标记
N
将标记处频率
设为中心频率
Y
执行
下一次扫描
搜索Marker点附近
变化量小于3dB的
频点并标记
2.1.1.5 信号追踪
用于追踪测量频率不稳定，而幅度瞬时变化小于 3 dB 的信号。将光标 1（参考光标测
量中的介绍）标记到被测信号上，可以一直跟踪测量被测信号的变化情况。
信号追踪过程如下图所示：
DSA1000 系列频谱分析仪用户手册
图 2-1 信号追踪过程
RIGOL 前面板功能参考
2-6
峰值
要点说明：
当信号追踪打开时，每次扫描完成后将执行峰值查找，然后将当前峰值处的频率值
设为中心频率，使信号始终显示在屏幕中心。
当信号追踪打开时，ST（Signal Track）图标 将出现在屏幕左侧状态栏上。在
每次扫描中信号幅度变化不超过 3 dB 时，信号保持在屏幕中心。
如果当前没有活动的光标，打开信号追踪时将激活光标 1，然后执行一次峰值搜索，
并将中心频率设为光标的频率。
连续扫描模式下，会执行连续的追踪；单次扫描模式下，只执行单次信号追踪；而
零扫宽模式下，信号追踪功能无效。
2.1.1.6 峰值->中频
执行一次峰值搜索，并将当前峰值信号的频率设置为频谱仪的中心频率。在零扫宽模式
下，该功能无效。
图 2-2 峰值->中频操作前
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-7
stepcentercenter
fff
'
'
center
f
center
f
step
f
stepcentercenter
fff
'
峰值
中心频率
图 2-3 峰值->中频操作后
2.1.1.7 中频->步进
将当前中心频率值设置为中心频率的步进。该功能配合通道切换使用，例如谐波测量中，
先将信号定位到通道中心频率处，执行 中频->步进 后，按 信道设置 菜单键，连续
选择 后一通道 就可以顺序测量各次谐波。
2.1.1.8 信道设置
进入信道设置菜单，按固定的中心频率步进切换通道。
1. 前一信道
选择当前信道的前一信道，即将中心频率按中频步长前移一个通道：
(2-3)
，
长。
2. 后一信道
选择当前信道的后一信道，即将中心频率按中频步长后移一个通道：
和
分别表示：切换通道后的中心频率、当前中心频率和中频步
(2-4)
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-8
参数
说明
默认值
3 GHz
取值范围*
0 Hz ~ 3 GHz
单位
GHz、MHz、kHz、Hz
旋钮步进
扫宽/200，最小为 1 Hz
方向键步进
1-2-5 顺序步进
2.1.2 SPAN
设置扫宽相关参数。扫宽的改变会影响到 FREQ 功能中的相关参数。扫宽改变后，扫
频重新开始。
2.1.2.1 扫宽
设置当前通道的频率范围，按下该键将使频率输入模式切换为：中心频率/扫宽，并在
网格底部左侧和右侧分别显示中心频率和扫宽的值。
要点说明：
修改扫宽将自动修改频谱仪的起始和终止频率。
手动设置扫宽时，最小可设置到 100 Hz（进入零扫宽模式的唯一方式是按下 零扫
宽 菜单），最大可设置值请参考性能指标中的规格说明。扫宽设置为最大时，频
谱仪进入全扫宽模式。
非零扫宽模式下改变扫宽，如果中频步长和 RBW 为自动模式，将自动修改中频步
长和 RBW，而 RBW 的修改将引起 VBW（自动模式时）的变化。
扫宽、RBW 和 VBW 三者之一变化时将引起扫描时间的变化。
非零扫宽模式下无效功能：使能视频触发、设置光标读数为时间倒数等。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
表 2-5 扫宽
注*：零扫宽模式下才可以设置为 0 Hz。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-9
2.1.2.2 全扫宽
将频谱的扫宽设置为最大值。
2.1.2.3 零扫宽
将频谱仪的扫宽设置为 0 Hz。此时起始和终止频率均等于中心频率，横轴为时间坐标。
频谱仪测量的是输入信号对应频点处幅度的时域特性。
要点说明：
零扫宽模式显示的是信号固定频率成分的时域特性，与非零扫宽模式有很多不同，以下
功能在零扫宽下无效：
FREQ 中的“峰值->中频”、“信号追踪”和“信道设置”。
SPAN 中的“放大”和“缩小”。
Marker-> 中的“光标->中频”、“光标->步进”、“光标->起始”、“光标->
终止”、“光标△->中频”和“光标△->扫宽”。
Marker 中的“频率”、“周期”和“时间倒数”读数（光标类型为“差值”时，
时间倒数有效）。
2.1.2.4 放大
设置扫宽为当前扫宽的一半。
2.1.2.5 缩小
设置扫宽为当前扫宽的两倍。
2.1.2.6 上次扫宽
设置扫宽为最近一次修改的扫宽。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-10
2.1.3 AMPT
设置频谱仪的幅度相关参数。通过调节这些参数，可以将被测信号以某种易于观察且使
测量误差最小的方式显示在当前窗口中。
2.1.3.1 自动定标
在保证信号完整显示的情况下，使当前屏幕 Y 轴读数分辨率最高。自动设置参考电平，
尽量将信号的峰值放在最上面的网格内，以便于观察迹线。
图 2-4 自动定标操作前
图 2-5 自动定标操作后
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-11
mixPARFRef
LaaL
Ref
L
RF
a
PA
a
mix
L
参数
说明
默认值
0 dBm
取值范围
-100 dBm ~ 30 dBm
单位
dBm、-dBm、mV、uV
旋钮步进
刻度类型为对数，步进=刻度/10
刻度类型为线性，步进=0.1 dB
方向键步进
刻度类型为对数，步进=刻度
刻度类型为线性，步进=1 dBm
2.1.3.2 参考电平
设置当前窗口能显示的最大功率或电压值，该值显示在屏幕网格左上角。
要点说明：
可以设置的参考电平最大值受最大混频电平、输入衰减和前置放大器的共同影响。
调整参考电平时，总是在保证最大混频电平不变的基础上调整输入衰减，以满足不
等式：
(2-5)
，
，
和
和最大混频电平。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
表 2-6 参考电平
分别表示：参考电平、输入衰减、前置放大器（仅 DSA1030）
2.1.3.3 输入衰减
设置射频前端衰减器，从而使大信号可以低失真（小信号可以低噪声）地通过混频器。
要点说明：
打开前置放大器时，输入衰减最大可以设置为 30 dB。当设置的参数不满足式 2-5
时，则通过调整参考电平来保证。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-12
参数
说明
默认值
10 dB
取值范围
0 dB ~ 50 dB
单位
dB
旋钮步进
5 dB
方向键步进
5 dB
键盘输入步进
1 dB
参数
说明
默认值
10 dB
取值范围
0.1 dB ~ 20 dB
单位
dB
旋钮步进
刻度≥1，步进=1 dB
刻度<1，步进=0.1 dB
方向键步进
1-2-5 顺序步进
表 2-7 输入衰减
2.1.3.4 刻度
设置纵轴每格刻度大小，该功能只在刻度类型为对数时可使用。
要点说明：
通过设置不同刻度来调整当前可以显示的幅度范围。
当前能显示的最大信号幅度等于参考电平，最小等于参考电平减去当前刻度的 10
倍。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
表 2-8 刻度
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-13
WR
Volts
B
001.0
1
log10md
2
V
Volts
VB
1
10
log20d
6
V
Volts
VB
m1
10
log20md
3
R
Volts
Watts2
2.1.3.5 刻度类型
选择纵轴显示的刻度类型为线性刻度或对数刻度，默认为对数刻度。
要点说明：
选择对数刻度，纵轴为对数坐标，网格顶部为参考电平，每格大小为刻度值；从线
性刻度切换到对数刻度时，Y 轴单位自动修改成对数刻度下的默认单位 dBm。
选择线性刻度，纵轴为线性坐标，网格顶部为参考电平，底部对应 0 V，每格大小
为参考电平的 10%，刻度设置功能无效。当对数刻度切换到线性刻度时，Y 轴单
位自动修改成线性刻度下的默认单位类型 Volts。
刻度类型不影响 Y 轴单位的设置。
2.1.3.6 Y 轴单位
设置纵轴的单位为 dBm、dBmV、dBuV、Volts 或 Watts。其中 dBm、dBmV、dBuV 为
对数单位，Volts 和 Watts 为线性单位。默认值为 dBm。
要点说明：
各单位之间的换算关系如下：
(2-9)
其中，R表示参考阻抗。
DSA1000 系列频谱分析仪用户手册
(2-6)
(2-7)
(2-8)
RIGOL 前面板功能参考
2-14
参数
说明
默认值
0 dB
取值范围
-300 dB ~ 300 dB
单位
dB
旋钮步进
无
方向键步进
无
2.1.3.7 电平偏移
当被测设备与频谱仪输入之间存在增益或损耗时，给参考电平增加一个偏移值，以补偿
产生的增益或损耗。
要点说明：
该值不改变曲线的位置，只修改参考电平和光标的幅度读数。
您可以用数字键修改该参数，具体方法请参考“参数输入”一节中的介绍。
表 2-9 电平偏移
2.1.3.8 自动量程
在当前扫宽内自动调节幅度相关参数，使信号以易于观察的方式显示在当前窗口中。

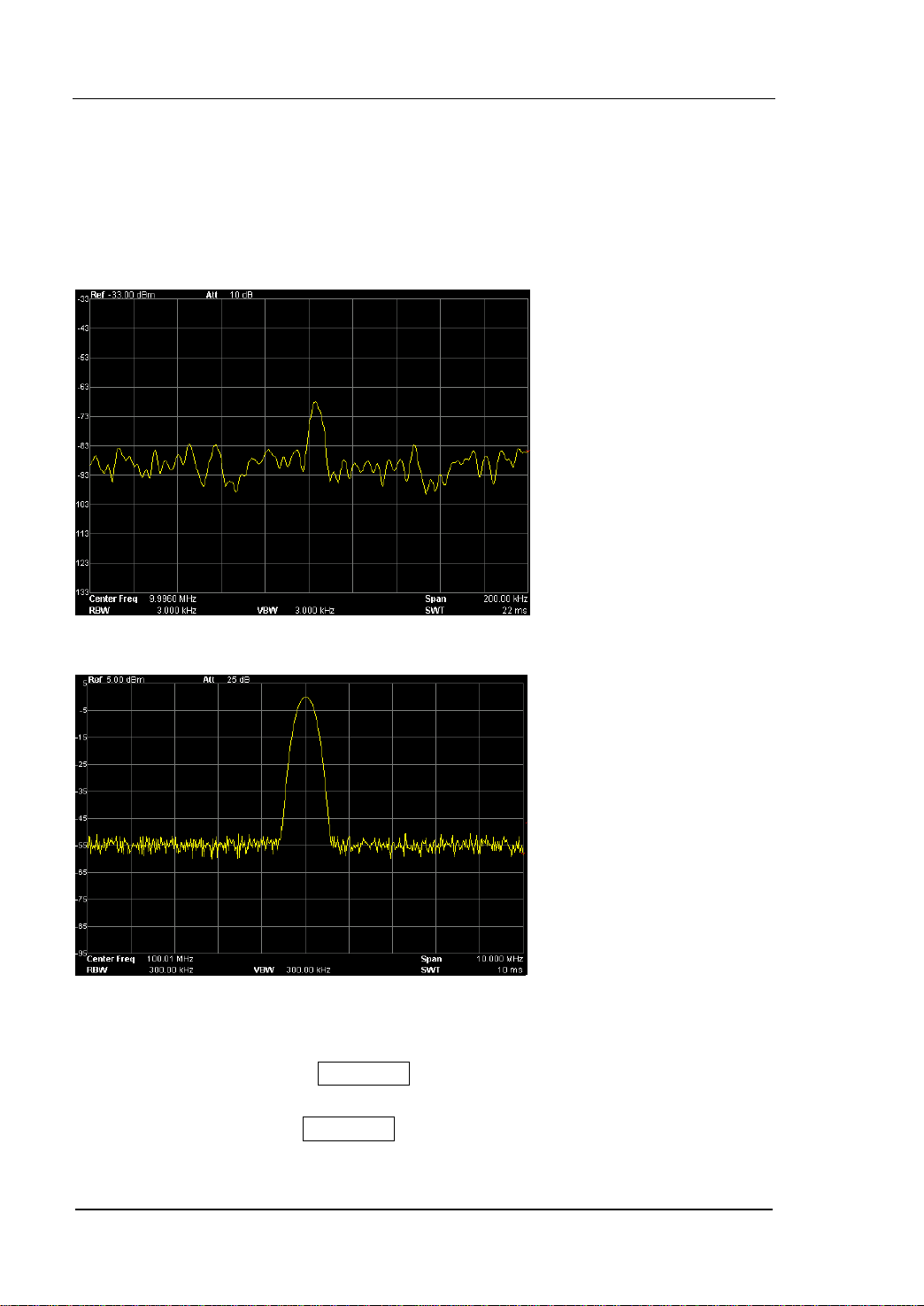

图 2-6 自动量程操作前
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-15
开始
峰值搜索
调整参考电平
峰值大于
参考电平
减小
最大混频电平
结束
增大
最大混频电平
大信号
执行自动定标
Y
Y
N
N
图 2-7 自动量程操作后
要点说明：
自动量程与自动定标的区别：自动量程可以解决由于参数设置导致的信号超量程问
题，并根据信号大小调节最大混频电平。
自动量程与自动调谐（Auto Tune）的区别：自动量程调整的是当前通道内的信号，
并且不会修改通道频率设置，而自动调谐在全频段内搜索信号，并且将搜索到的信
号定位到中心频率处。
DSA1000 系列频谱分析仪用户手册
图 2-8 自动量程执行过程
RIGOL 前面板功能参考
2-16
2.1.3.9 前置放大
设置射频前端放大器开关。当测量信号较小时，打开前置放大器可以降低显示平均噪声
电平，从而在噪声中分辨出小信号。
要点说明：
前置放大打开时，屏幕左侧状态图标显示相应的状态图标 。
当输入衰减设置大于 30 dB，前置放大器将自动关闭。
2.1.3.10 幅度校正
进入幅度校正设置，补偿外部设备的增益或损耗，比如天线/电缆等。可以通过表格浏
览校正数据表，可以保存、装载当前编辑的校正因子。打开幅度校正后，迹线及相应的
测量的结果均被修正，此时屏幕左侧状态栏显示校正图标 。
1. 选择
选择当前操作（编辑功能和校正的开关）的校正因子：天线、电缆、其他、用户。
对应的频率和幅度校正数据将被用于数据显示以修正外部增益或损耗。默认关闭所
有校正因子。
2. 校正功能
设置校正因子的幅度校正开关。默认值为关闭。校正功能打开时，当前选择的校正
因子的数据被用于幅度校正。如果有多个校正因子打开，则所有对应数据都将用于
幅度校正。
3. 编辑
编辑校正因子的频率和对应幅度的修正数据。可以用数字键、旋钮和方向键修改。
详见下表。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-17
功能菜单
描述
点
创建或编辑一个校正因子的数据点。
参数范围：1 ~ 200。
频率
设置校正因子中指定点的频率。
幅度
设置校正因子中指定点的幅度修正值。
参数范围：-120 dB ~ 100 dB。
删除点
删除校正因子中指定点的数据：频率和幅度修正值。
表 2-10 幅度校正编辑菜单
4. 频率插补
选择幅度校正的方式。线性模式时，频率以线性单位、幅度以对数单位做插补计算。
对数模式时，频率和幅度都以对数做插补计算。
5. 删除
删除校正因子中所有频率和幅度修正数据。
6. 校正表
打开校正表可以显示已编辑的校正数据。此时屏幕进入分屏模式，上面窗口显示测
量的曲线，下面窗口显示已编辑的点、频率、幅度。
7. 校正查看
全部：查看所有校正因子的数据点。
选中：查看当前选中的校正因子下的数据。
2.1.3.11 最大混频
根据不同信号大小设置混频器的最大输入电平。
要点说明：
当输入信号比较大时，选择小的最大混频电平，从而增大输入衰减，减小失真；当
输入信号比较小时，选择大的最大混频电平，从而减小输入衰减，减小噪声。
不等式(2-5)中总是以最大混频电平为基准调节其他参数。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-18
参数
说明
默认值
-10 dBm
取值范围
-50 dBm ~ 0 dBm
单位
dBm、-dBm、mV、uV
旋钮步进
1 dBm
方向键步进
10 dBm
表 2-11 最大混频
2.1.3.12 输入阻抗
设置电压转换为功率时的输入阻抗（参见式 2-6）。默认的输入阻抗为 50Ω。如果输入
到频谱仪的被测系统的输出阻抗为 75Ω，则需使用 RIGOL 提供的 75Ω 转 50Ω 适配器
（选件）将被测系统和频谱仪连接起来，并把输入阻抗设置为 75Ω。注意，选择 75Ω
时，屏幕状态栏将显示相应的状态。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-19
参数
说明
默认值
1 MHz
取值范围
100 Hz ~ 1 MHz
单位
GHz、MHz、kHz、Hz
旋钮步进
1-3-10 顺序步进
方向键步进
1-3-10 顺序步进
2.2 扫频设置
2.2.1 BW
设置频谱仪的 RBW（分辨率带宽）和 VBW（视频带宽）相关参数。
2.2.1.1 分辨率带宽
设置分辨率带宽，以分辨两个频率相近的信号。
要点说明：
减小 RBW 可以获得更高的频率分辨率，但也会导致扫描时间变长（扫描时间为自
动时，受 RBW 和 VBW 共同影响）。
RBW 为自动模式时，将跟随扫宽（非零扫宽）的减小而减小。
表 2-12 RBW
2.2.1.2 视频带宽
设置视频带宽，以滤除视频带外的噪声。
要点说明：
减小 VBW 可使谱线变得更为平滑，从而将淹没在噪声中的小信号凸显出来，但也
VBW 为自动时会跟随 RBW 变化，手动时不受 RBW 影响。
DSA1000 系列频谱分析仪用户手册
会导致扫描时间变长（扫描时间为自动时，受 RBW 和 VBW 共同影响）。
RIGOL 前面板功能参考
2-20
参数
说明
默认值
1 MHz
取值范围
1 Hz ~ 3 MHz
单位
GHz、MHz、kHz、Hz
旋钮步进
1-3-10 顺序步进
方向键步进
1-3-10 顺序步进
参数
说明
默认值
1
取值范围
0.0000010 ~ 300000.00
单位
无
旋钮步进
1-3-10 顺序步进
方向键步进
1-3-10 顺序步进
表 2-13 VBW
2.2.1.3 视分比
设置 VBW 与 RBW 比值。
要点说明：
根据不同的信号选择视分比：
测量正弦信号时，一般选择 1 ~ 3（获得更快的扫描时间）。
测量脉冲信号时，选择 10（减小对瞬变信号的幅度影响）。
测量噪声信号时，一般选择 0.1（获得噪声的均值）。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
表 2-14 视分比
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-21
参数
说明
默认值
100 ms
取值范围*
20 us ~ 3000 s
单位
ks、s、ms、us、ns、ps
旋钮步进
扫描时间/100，最小 1 ms
方向键步进
1-1.5-2-3-5-7.5 顺序步进
2.2.2 Sweep
设置扫描相关参数：扫描时间、自动扫描时间、扫描模式、扫描次数和扫描点数。
2.2.2.1 扫描时间
设置频谱仪在扫宽范围内完成一次扫描的时间。可以使用自动或手动方式设置扫描时
间，默认为自动。
要点说明：
非零扫宽时，选择自动设置，频谱仪将根据当前 RBW、VBW 等参数的设置选择最
短的扫描时间。
减小扫描时间可以提高测量速度，但如果设置的扫描时间小于自动耦合时的最短扫
描时间，则可能导致测量错误，此时屏幕状态栏中会提示“UNCAL”。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
表 2-15 扫描时间
注*：非零扫宽模式下最小取 1 0ms。
2.2.2.2 自动扫描时间
选择扫描时间的自动设置方法为常规或精确。选择“常规”可以获得更快的扫描速度，
选择“精确”可以获得更高的测量精度。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-22
参数
说明
默认值
1
取值范围
1 ~ 9999
单位
无
旋钮步进
1
方向键步进
1
2.2.2.3 扫描模式
设置扫描模式为单次或连续，默认为连续扫描。选择单次扫描，面板上的 Single 键灯
点亮，选择连续扫描，则 Continue 键灯点亮。屏幕左侧有相应的参数图标与所选模
式对应：
连续扫描：参数图标中的“Cont”表示连续。
单次扫描：参数图标中的数字“10”表示当前扫描的次数。
2.2.2.4 扫描次数
设置单次扫描时的扫描次数。执行单次扫描时，系统执行指定次数的扫描，并且屏幕左
侧状态图标中的数值发生变化。
表 2-16 扫描次数
2.2.2.5 扫描点数
设置每次扫描所获得的点数，即当前迹线的点数。
要点说明：
当扫描时间受限于 ADC（Analog to Digital Converter）的 采样速率时，改变扫描点
改变扫描点数会影响系统的多个参数，因此，系统将重新扫描和测量。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
数将影响扫描时间，点数越大，所需的扫描时间越长。
的介绍。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-23
参数
说明
默认值
601
取值范围
101~3001
单位
无
旋钮步进
1
方向键步进
100
提示
扫描点数在视频触发下自动修改为最大点数 3001，且无法修改。
随着扫描点数的增加（大于 601），标记点的频率分辨率会随之增加，但扫
描速度会跟着下降。
除了扫描点数，扫宽、分辨率带宽、视频带宽、平均检波方式以及中心频率
也会影响扫描速度。
表 2-17 扫描点数
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-24
2.2.3 Auto Tune
在全频段内自动搜索信号，并将频率和幅度参数调整到最佳状态。一键实现信号搜索以
及参数自动设置。
图 2-9 自动搜索信号前
图 2-10 自动搜索信号后
要点说明：
执行该功能时，面板上的 AutoTune 键灯点亮，屏幕状态栏中显示“Auto Tune”，
自动搜索结束后，键灯熄灭。
自动搜索过程中，按下 AutoTune 键将停止搜索。
自动搜索过程中可能会修改参考电平、刻度大小、输入衰减和最大混频电平等参数。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-25
2.2.4 Trig
设置频谱仪的触发类型及触发的相关参数。
2.2.4.1 触发类型
触发类型包括自由触发、视频触发和外部触发，每种触发类型在屏幕左侧都有相应的参
数图标与之对应：
1. 自由触发
任意时刻均满足触发条件，即持续产生触发信号。
2. 视频触发
当检测到的视频信号电压超出设置的视频触发电平时，产生触发信号。非零扫宽、
“有效值平均”或“电压平均”检波方式下，该触发方式不可用。
3. 外部触发
通过后面板 TRIGGER IN 连接器输入一个外部信号（TTL 信号），当该信号满足
所设置的触发边沿条件时，产生触发信号。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-26
参数
说明
默认值
0 dBm
取值范围
-300 dBm ~ 50 dBm
单位*
dBm
旋钮步进
1 dBm
方向键步进
10 dBm
2.2.4.2 触发设置
1. 触发电平
设置视频触发时的触发电平。此时屏幕中会显示触发电平线 TL 及触发电平的值。
您可以用数字键、旋钮和方向键修改触发电平，具体方法请参考“参数输入”一节
中的介绍。
表 2-18 触发电平
注*：与当前选中的 Y 轴单位相关。
2. 触发边沿
设置外部触发时的触发边沿为脉冲的上升或下降沿。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-27
按下Single
测量状态？
单次扫描模式？ 单次扫描模式？
进入单次扫描模
式，等待触发条件
进入单次扫描测
量，等待触发条件
重新扫描，等待
触发条件
等待触发条件，重
新进行单次测量
N
N
N
Y
Y
Y
2.2.5 Single
将扫描模式设置为单次扫描。
要点说明：
如果当前系统处于连续扫描模式，且未处在测量状态，按下该键后系统进入单次扫
描模式，并在触发条件满足时执行指定次数的扫描。
如果当前系统处于连续扫描模式，且处在测量状态，按下该键将测量模式设为单次，
并在触发条件满足时执行指定次数的测量。
如果当前系统已经处于单次扫描模式，按下该键则在触发条件满足时执行指定次数
的扫描（或测量）。
单次扫描模式下，需先执行触发初始化（按 Single 键或远程发送 INIT 命令），再
判断触发条件。
DSA1000 系列频谱分析仪用户手册
图 2-11 单次扫描流程图
RIGOL 前面板功能参考
2-28

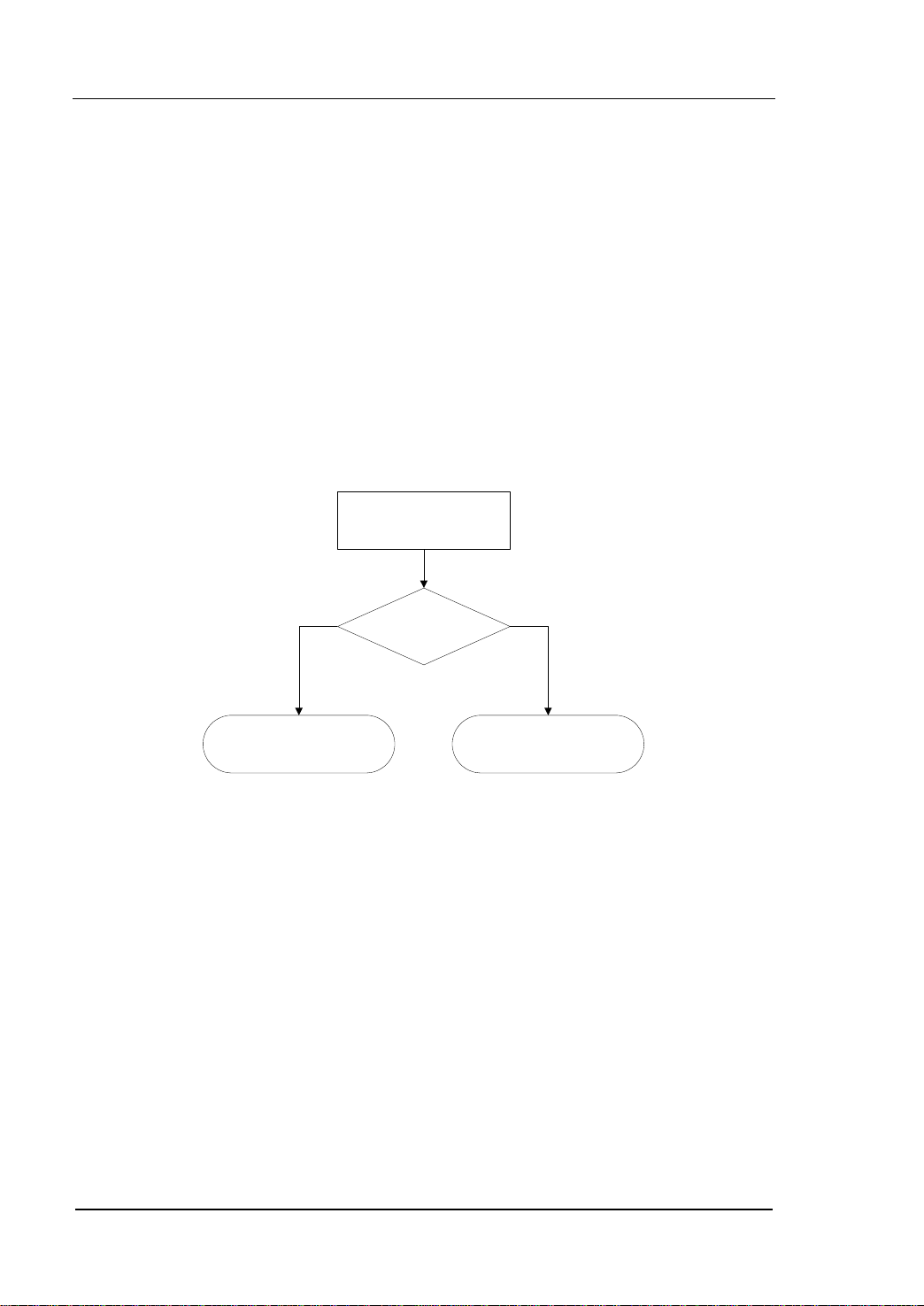

进入持续扫描模式
等待触发条件
重新扫描
等待触发条件
按下Continue
单次扫描模式？
Y
N
2.2.6 Continue
将扫描模式设置为连续扫描。
要点说明：
如果当前系统处于单次扫描模式，且未处在测量状态，按下该键后系统进入连续扫
描模式，并在触发条件满足时执行连续扫描。
如果当前系统处于单次扫描模式，且处在测量状态，按下该键将测量模式设为连续，
并在触发条件满足时执行连续测量。
连续扫描模式下，系统自动发送触发初始化信号，并且在每次扫描结束后，直接进
入触发条件判断环节。
图 2-12 连续扫描流程图
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-29
视频电压
取样点
显示的取样值
像素点n 像素点n+1
Sample
Max Peak
N-5
RMS
RMS
AV
AV
Auto Peak
A
Min Peak
f
f
Sample
Min Peak
Auto Peak
Max Peak
2.3 功能设置
2.3.1 Detector
在显示较大的扫宽时，一个像素点包含了相对较大子段的频谱信息，即多个取样点会落
在一个像素点上。通过设置检波器的检波方式，可以决定像素点包含哪些取样值。
检波器原理如下图所示：
DSA1000 系列频谱分析仪用户手册
图 2-13 检波方式决定显示的取样点
RIGOL 前面板功能参考
2-30
要点说明：
根据实际应用选择不同的检波方式以保证测量的准确性。
可选择的检波方式有正峰值、负峰值、抽样检波、标准检波、有效值平均和电压平
均，默认为正峰值。
所选择的检波方式在屏幕左侧状态栏中都有参数图标与之对应，如下图所示：
2.3.1.1 正峰值
检波器选取采样数据段中的最大值显示在对应像素点上。
2.3.1.2 负峰值
检波器选取采样数据段中的最小值显示在对应像素点上。
2.3.1.3 抽样检波
检波器选取采样数据段中任意一点数据显示在对应像素点上。
2.3.1.4 标准检波
检波器选取采样数据段中的最小值和最大值显示在对应像素点上。使用标准检波可直观
地观察信号的幅度变化范围。
2.3.1.5 有效值平均
检波器对采样数据段中的数据做均方根计算（见下面公式），并将结果作为像素点的值
显示。有效值平均检波可以抑制噪声，观察弱信号。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-31
N
iRMS
v
N
V
1i
2
1
RMS
V
N
i
v
R
v
P
RM S
2
N
iAV
v
N
V
1i
1
AV
V
N
i
v
(2-10)
为电压的均方根值，单位为 V
为每个像素点分配的取样值个数
为取样值的包络，单位为 V
参考阻抗R可用于计算功率：
2.3.1.6 电压平均
检波器对采样数据段中的所有数据做算术平均（见下面公式），并将结果作为像素点的
值显示。
(2-11)
为电压的平均值，单位为 V
为每个像素点分配的取样值个数
为取样值的包络，单位为 V
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-32
2.3.2 Trace
扫频信号在屏幕上用迹线显示，通过此菜单可以设置迹线的相关参数。最多可同时显示
4 条迹线，每条迹线用不同颜色标识（迹线 1-黄色，迹线 2-紫色，迹线 3-浅蓝色，迹
线 4-绿色）。迹线 1、2 和 3 可以设置，迹线 4 为数学运算迹线，通过其他三条迹线运
算得到。
2.3.2.1 选择迹线
选择迹线 1、2 或 3，以便设置对应的迹线参数。默认选中并打开迹线 1，且迹线类型
为“清除写入”。
2.3.2.2 迹线类型
设置当前选中迹线的类型或将其关闭。系统会根据所选迹线类型，对扫描数据采取相应
的计算方法后将其显示出来。迹线类型包括：清除写入、最大保持、最小保持、视频平
均、功率平均和查看。每种类型在屏幕左侧都有相应的参数图标与之对应，以迹线 1（黄
色）为例，如下图所示：
1. 清除写入
迹线的每个点取实时扫描后的数据。
2. 最大保持
迹线的每个点保持显示多次扫描中的最大值，当产生新的最大值则更新数据显示。
3. 最小保持
迹线的每个点保持显示多次扫描中的最小值，当产生新的最小值则更新数据显示。
4. 视频平均
迹线的每个点显示多次扫描后的数据做对数平均后的结果。此类型迹线显示较为平
滑。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-33
参数
说明
默认值
100
取值范围
1 ~ 1000
单位
无
旋钮步进
无
方向键步进
无
5. 功率平均
迹线的每个点显示多次扫描后的数据做平均后的结果。此类型迹线显示较为平滑。
6. 查看
停止更新迹线数据，以便于观察和读数。从存储设备或者远程装载到系统中的迹线，
默认类型为查看。
7. 关闭
关闭迹线的显示以及所有基于该迹线的测量功能。
2.3.2.3 平均次数
设置迹线的平均次数。
要点说明：
选择多次平均，可以降低噪声或者其他随机信号的影响，从而凸显信号中的稳定信
号特性。平均次数越大，迹线越平滑。
您可以用数字键修改该参数，具体方法请参考“参数输入”一节中的介绍。
表 2-19 平均次数
2.3.2.4 数学运算
1. 函数
设置数学迹线的计算方法。
A-B：迹线 A 与迹线 B 的数值相减
A+常量：迹线 A 的数值加上常数值
A-常量：迹线 A 的数值减去常数值
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-34
参数
说明
默认值
0 dB
取值范围
-300 dB ~ 300 dB
单位
dB
2. A
设置数学迹线计算式中 A 代表的迹线为迹线 1、2 或 3。默认为迹线 1。
3. B
设置数学迹线计算式中 B 代表的迹线为迹线 1、2 或 3。默认为迹线 2。
4. 常量
设置数学迹线计算式中的常数值。
您可以用数字键修改该参数，具体方法请参考“参数输入”一节中的介绍。
表 2-20 数学运算中的常数量
5. 操作
打开或关闭数学迹线的显示，默认为关闭。
2.3.2.5 全部清除
清除屏幕上显示的所有迹线。如已打开高级测量功能，执行全部清除后，由于没有有效
的数据源，高级测量将停止。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-35
参数
说明
默认值
100
取值范围
0 ~ 255
单位
无
旋钮步进
10
方向键步进
20
2.3.3 Demod
进入解调设置，本频谱仪支持 AM 和 FM 解调功能。
2.3.3.1 解调
设置解调类型为：AM 解调、FM 解调或关闭。默认为关闭。
要点说明：
打开 AM（或 FM）解调后，系统将自动打开一个光标，将其定位到中心频率处，
并对该频率点做 AM（或 FM）解调。
可以打开扬声器将调制信号以音频方式输出。音频频率表示调制信号的频率，音频
强弱表示调制信号的强度。
2.3.3.2 解调设置
1. 扬声器
设置内部扬声器开关状态。打开扬声器时，在解调过程可以听见调制信号的声音。
默认关闭扬声器。
2. 音量
设置扬声器声音的大小。
表 2-21 扬声器音量
3. 驻留时间
设置每次扫描后对信号解调的时间。如果扬声器打开，这段时间内将听见已解调信
号的声音。您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输
入”一节中的介绍。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-36
参数
说明
默认值
100 ms
取值范围
5 ms ~ 1000 s
单位
ks、s、ms、us、ns、ps
旋钮步进
0 ~ 100 ms，步进=1ms；
100 ms ~ 1 s，步进=10ms；
1 s ~ 10 s，步进=100ms；
10 s ~ 100 s，步进=1s；
100 s ~ 1000 s，步进=10s。
方向键步进
1-2-5 顺序步进
表 2-22 驻留时间
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-37
参数
说明
默认值
0 dBm
取值范围
-20 dBm ~ 0 dBm
单位
dBm、-dBm、mV、uV
旋钮步进
1 dBm
方向键步进
10 dBm
2.3.4 Source（DSA1030 选件）
2.3.4.1 跟踪源
打开跟踪源后，将在前面板的 GEN OUTPUT 50 Ω 端输出与当前扫描信号同频率的信
号（推荐使用跟踪源输出的 10 MHz 至 3 GHz 信号。），信号的功率可通过菜单设定。
跟踪源提供两种工作模式：功率扫描输出（打开功率扫描）和固定功率输出（关闭功率
扫描）。
此功能模块为选件，如有需要，请与 RIGOL 的销售人员或者当地经销商联系。
2.3.4.2 信号幅度
设置跟踪源信号的输出功率。功率扫描模式下，该参数设置的是扫描起始功率大小。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中的介
绍。
表 2-23 跟踪源输出信号幅度
2.3.4.3 幅度偏移
当跟踪源输出与外部设备间存在增益或损耗时，通过该参数设定跟踪源输出功率偏移一
定值，以显示系统实际的功率值。
要点说明：
该参数不改变跟踪源的实际输出功率，只改变跟踪源的功率读数。
偏移值可以为正数或负数，正数对应外部输出有增益，负数对应外部输出有损耗。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-38
参数
说明
默认值
0 dB
取值范围
-200 dB ~ 200 dB
单位
dB
旋钮步进
1 dB
方向键步进
10 dB
频率(Hz)
幅度(dBm)
起始频率 终止频率
跟踪源输出
信号幅度
幅度范围
表 2-24 跟踪源输出幅度偏移
2.3.4.4 功率扫描
设置功率扫描开关。打开功率扫描，跟踪源的输出功率将在扫描频率范围（起始频率到
终止频率）内跟随频谱仪的扫描速率变化，输出功率从设定的跟踪源功率开始（2.3.4.2
信号幅度）在设定的功率范围（2.3.4.5 幅度范围）内逐渐增大输出。关闭功率扫描，
跟踪源固定输出（2.3.4.2 信号幅度）设定的功率。
2.3.4.5 幅度范围
设置功率扫描时跟踪源的输出功率范围，与信号幅度一起构成功率扫描模式下的边界参
数。您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
图 2-14 功率扫描示意图
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-39
参数
说明
默认值
0 dB
取值范围
0 dB ~ 20 dB
单位
dB
旋钮步进
1 dB
方向键步进
10 dB
参数
说明
默认值
0 Hz
取值范围
-300 MHz ~ 300 MHz
单位
GHz、MHz、kHz、Hz
旋钮步进
无
方向键步进
无
表 2-25 跟踪源输出幅度范围
2.3.4.6 频率偏移
设置跟踪源的输出信号频率与频谱仪当前扫描频率的偏移值。
要点说明：
如果跟踪源信号经过接收机后产生了一定的频率偏移，通过设置该参数可以消除所
产生的偏移，使频谱仪显示的频率与跟踪源输出频率对应。
您可以用数字键修改该参数，具体方法请参考“参数输入”一节中的介绍。
表 2-26 跟踪源输出频率偏移
2.3.4.7 归一化
操作前请将跟踪源输出端 GEN OUTPUT 50 Ω 与频谱仪射频输入端 RF INPUT 50 Ω
连接。通过归一化操作消除跟踪源输出幅度的误差。
1. 保存参考迹线
DSA1000 系列频谱分析仪用户手册
将迹线 1 的数据保存到迹线 3 中，作为归一化计算的参考值。在归一化打开之前
应先执行此操作。
RIGOL 前面板功能参考
2-40
参数
说明
默认值
0 dBm
取值范围
-200 dBm ~ 200 dBm
单位
dBm
旋钮步进
1 dB
方向键步进
10 dB
参数
说明
默认值
100%
取值范围
0 ~ 100％
单位
%
旋钮步进
1%
方向键步进
10%
2. 归一化
打开或关闭归一化开关。如果打开归一化前没有执行过保存参考迹线的操作，则在
归一化时自动保存一次。打开归一化后，每次扫描后的数据将减去参考迹线的对应
值。
3. 参考电平
打开归一化后，通过调整参考电平值可以调整迹线在屏幕中的垂直位置。
与 AMPT 菜单中的 参考电平 不同，改变该参数不影响频谱仪的参考电平值。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一
节中的介绍。
表 2-27 归一化参考电平
4. 参考位置
打开归一化后，通过调整参考位置可以调整归一化参考电平在屏幕中的垂直位置。
与归一化参考电平实现的功能相似，当设置为 0％，归一化参考电平位于屏幕
网格最底端，设置为 100％则位于屏幕网格最顶端。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一
节中的介绍。
表 2-28 跟踪源参考位置
5. 参考迹线
设置是否显示参考迹线。选择“显示”，则以“查看”类型显示保存了参考迹线的
迹线 3。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-41
2.4 高级测量（DSA1030 选件）
2.4.1 Meas
提供多种高级测量功能，包括：时域功率、邻道功率、通道功率、占用带宽、发射带宽、
载噪比、谐波失真、三阶互调失真和通过/失败测试。可以进行单次或连续测量，并控
制测量的“重新开始”、“暂停”或“继续”。
2.4.1.1 测量功能
选择测量功能，屏幕被分成两个窗口，上 面为基本测量窗口，显示扫描迹线，下面为测
量结果显示窗口。通过 屏幕控制 键可以切换并放大窗口的显示。
1. 时域功率
系统进入零扫宽模式，并计算时域内的功率。可测量的功率类型：峰值功率、平均
功率、有效值。
选择测量类型为 时域功率 后，按 Meas Setup 键，可进行相关参数的设置。
2. 邻道功率
测量主信道功率值、前后邻近两信道功率值及其与主信道的功率差。此时频谱仪的
扫宽和分辨率带宽将自动调整为一个较小值。
选择测量类型为 邻道功率 后，按 Meas Setup 键，可进行相关参数的设置。
3. 通道功率
测量指定通道带宽的功率和功率密度。此时频谱仪的扫宽和分辨率带宽将自动调整
为一个较小值。
选择测量类型为 通道功率 后，按 Meas Setup 键，可进行相关参数的设置。
4. 占用带宽
积分计算整个扫宽内的功率，然后根据设定的功率比计算出此比例功率所占带宽。
测量结果同时也给出通道中心频率与频谱仪中心频率的差值。
选择测量类型为 占用带宽 后，按 Meas Setup 键，可进行相关参数的设置。
5. 发射带宽
测量扫宽内最高信号的幅度下降 X dB 时左、右两频点间的带宽。
选择测量类型为 发射带宽 后，按 Meas Setup 键，可进行相关参数的设置。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-42
6. 载噪比
测量指定带宽的载波和噪声的功率及二者的比值。
选择测量类型为 载噪比 后，按 Meas Setup 键，可进行相关参数的设置。
7. 谐波失真
测量载波信号的各次谐波功率和总谐波失真。可测量的最大谐波为 10 次谐波。载
波信号的基波幅度必须大于-50dBm，否则测量结果无效。
选择测量类型为 谐波失真 后，按 Meas Setup 键，可进行相关参数的设置。
8. 三阶互调失真
测量两个信号（幅度相同，频率相近）的三阶互调产物的参数，包括低基频、高基
频、低频信号三阶互调 TOI（Third-order Intermodulation Distortion）、高频信号
三阶互调 TOI 四种信号的频率和幅度，以及低频信号的三阶互调截止点和高频信
号的三阶互调截止点。
选择测量类型为 三阶互调失真 后，按 Meas Setup 键，可进行相关参数的设置。
9. 通过/失败
比较实际测量的曲线和预期编辑的曲线，满足判断规则为通过，否则为失败。
选择测量类型为 通过/失败 后，按 Meas Setup 键，可进行相关参数的设置。
2.4.1.2 重新开始
重新执行当前正在执行或被暂停的测量。
2.4.1.3 暂停
完成本次测量后暂停测量，但扫描仍继续。此时测量结果显示窗中显示 ，测量数据
暂停更新。
2.4.1.4 继续
恢复被暂停的测量。此时测量结果显示窗中显示 ，测量数据继续更新。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-43
2.4.1.5 测量模式
选择单次或连续测量模式。单次模式下，频谱仪在执行指定次数的测量后停止。此后，
每按一次前面板的 Single 键，执行指定次数的测量并更新测量数据。连续模式下，频
谱仪连续执行测量。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-44
测量结果 测量参数
测量控制
起始线 终止线
2.4.2 Meas Setup
打开当前 Meas 功能键中所选测量功能对应的参数设置菜单。如果当前没有打开的测
量功能，则操作无效。
2.4.2.1 时域功率
测量界面：
图 2-15 时域功率测量界面
测量结果：
时域功率，即信号从起始线到终止线范围内的功率。
测量参数：
时域功率测量参数包括：平均次数、平均模式、功率类型、起始线和终止线。
1. 平均次数
指定对测量结果做平均的次数。默认关闭设置。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-45
参数
说明
默认值
10
取值范围
1 ~ 1000
单位
无
旋钮步进
1
方向键步进
1
表 2-29 时域功率测量平均次数
2. 平均模式
选择平均计算的模式为“指数”或“重复”，默认为“指数”。
指数平均时，计算结果为对当前 N 次（N 由“平均次数”指定）测量结果做
指数平均所得的值。
重复平均时，计算结果为对当前 N 次（N 由“平均次数”指定）测量结果做
算术平均所得的值。
3. 功率类型
峰值功率
将起始线和终止线之间最大幅度信号的功率作为结果显示。检波器类型将自动
设为“正峰值”检波。
平均功率
将起始线和终止线之间的信号做平均后的功率值做为结果显示。检波器类型将
自动设为“电压平均”检波。
有效值
将起始线和终止线之间的信号电压取平方和再开平方后的电压以功率单位做
为结果显示。检波器类型将自动设为“有效值平均”检波。
4. 起始线
设置时域功率测量的左边界，以时间为单位。时域功率测量的数据计算范围为起始
线到终止线。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-46
参数
说明
默认值
0 us
取值范围
0 ms ~ 终止线范围
单位
ks、s、ms、us、ns、ps
旋钮步进
扫描时间/600
方向键步进
1-1.5-2-3-5-7.5 顺序步进
参数
说明
默认值
100 ms
取值范围
起始线 ~ 扫描时间范围
单位
ks、s、ms、us、ns、ps
旋钮步进
扫描时间/600
方向键步进
1-1.5-2-3-5-7.5 顺序步进
表 2-30 时域功率测量起始线
5. 终止线
设置时域功率测量的右边界，以时间为单位。时域功率测量的数据计算范围为起始
线到终止线。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
表 2-31 时域功率测量终止线
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-47
通道间距
主道带宽
邻道带宽
2.4.2.2 邻道功率
测量界面：
图 2-16 邻道功率测量界面
测量结果：
邻道功率测量结果包括：主信道功率、前一信道与后一信道。
主信道功率：显示主信道带宽内的功率值。
前一信道：显示前一信道的功率值及其与主信道的功率差（单位 dBc）。
后一信道：显示后一信道的功率值及其与主信道的功率差（单位 dBc）。
测量参数：
邻道功率测量参数包括：平均次数、平均模式、主道带宽、邻道带宽和通道间距。
1. 平均次数
指定对测量结果做平均的次数。默认关闭设置。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-48
参数
说明
默认值
10
取值范围
1 ~ 1000
单位
无
旋钮步进
1
方向键步进
1
参数
说明
默认值
2 MHz
取值范围
33 Hz ~ 1 GHz
单位
GHz、MHz、kHz、Hz
旋钮步进
主道带宽/100，最小值为 1Hz
方向键步进
1-1.5-2-3-5-7.5 顺序步进
表 2-32 邻道功率测量平均次数
2. 平均模式
选择平均计算的模式为“指数”或“重复”，默认为“指数”。
指数平均时，计算结果为对当前 N 次（N 由“平均次数”指定）测量结果做
指数平均所得的值。
重复平均时，计算结果为对当前 N 次（N 由“平均次数”指定）测量结果做
算术平均所得的值。
3. 主道带宽
设置主信道的带宽，其功率为此带宽内的积分。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
表 2-33 邻道功率测量主道带宽
4. 邻道带宽
设置邻近信道的频率宽度。
邻道带宽和主道带宽联动，其可设置范围为：主道带宽/20 ~ 主道带宽×20
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一
节中的介绍。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-49
参数
说明
默认值
2 MHz
取值范围
33 Hz ~ 1 GHz
单位
GHz、MHz、kHz、Hz
旋钮步进
邻道带宽/100，最小值为 1 Hz
方向键步进
1-1.5-2-3-5-7.5 顺序步进
参数
说明
默认值
2 MHz
取值范围
33 Hz ~ 1 GHz
单位
GHz、MHz、kHz、Hz
旋钮步进
通道间距/100，最小值为 1 Hz
方向键步进
1-1.5-2-3-5-7.5 顺序步进
表 2-34 邻道功率测量邻道带宽
5. 通道间距
主信道与邻近信道的中心频率间距。
调整通道间距将同时调整前一通道和后一通道与主通道的距离。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一
节中的介绍。
表 2-35 邻道功率测量通道间距
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-50
积分带宽 通道扫宽
2.4.2.3 通道功率
测量界面：
图 2-17 通道功率测量界面
测量结果：
通道功率测量结果包括：通道功率和功率谱密度。
通道功率：积分带宽内的功率。
功率谱密度：积分带宽内的功率归一化到 1 Hz 的功率（单位 dBm/Hz）。
测量参数：
通道功率测量参数包括：平均次数、平均模式、积分带宽和通道扫宽。
1. 平均次数
指定对测量结果做平均的次数。默认关闭设置。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-51
参数
说明
默认值
10
取值范围
1 ~ 1000
单位
无
旋钮步进
1
方向键步进
1
参数
说明
默认值
2 MHz
取值范围
100 Hz ~ 3 GHz
单位
GHz、MHz、kHz、Hz
旋钮步进
积分带宽/100，最小值 1 Hz
方向键步进
1-1.5-2-3-5-7.5 顺序步进
表 2-36 通道功率测量平均次数
2. 平均模式
选择平均计算的模式为“指数”或“重复”，默认为“指数”。
指数平均时，计算结果为对当前 N 次（N 由“平均次数”指定）测量结果做
指数平均所得的值。
重复平均时，计算结果为对当前 N 次（N 由“平均次数”指定）测量结果做
算术平均所得的值。
3. 积分带宽
设置待测通道的频率宽度，通道功率为此带宽内的积分。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一 节中
的介绍。
表 2-37 通道功率测量积分带宽
4. 通道扫宽
设置通道的频率范围，该扫宽值与频谱仪扫宽一致，为扫描的频率范围，设置后将
更改频谱仪扫宽。
通道扫宽与积分带宽联动，其可设置范围为：积分带宽~积分带宽×20。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一
节中的介绍。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-52
参数
说明
默认值
3 MHz
取值范围
100 Hz ~ 3 GHz
单位
GHz、MHz、kHz、Hz
旋钮步进
通道扫宽/100，最小值 1 Hz
方向键步进
1-1.5-2-3-5-7.5 顺序步进
表 2-38 通道功率测量通道扫宽
DSA1000 系列频谱分析仪用户手册
前面板功能参考 RIGOL
2-53
2.4.2.4 占用带宽
测量界面：
图 2-18 占用带宽测量界面
测量结果：
占用带宽测量结果包括：占用带宽和传输频率误差。
占用带宽：首先积分计算整个扫宽内的功率，然后根据设定的功率比计算出此比例
功率所占带宽。
传输频率误差：通道中心频率与频谱仪中心频率之差。
测量参数：
占用带宽测量参数包括：平均次数、平均模式、最大保持、扫宽、功率比。
1. 平均次数
指定对测量结果做平均的次数。默认关闭设置。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
DSA1000 系列频谱分析仪用户手册
RIGOL 前面板功能参考
2-54
参数
说明
默认值
10
取值范围
1 ~ 1000
单位
无
旋钮步进
1
方向键步进
1
参数
说明
默认值
2 MHz
取值范围
100 Hz ~ 3 GHz
单位
GHz、MHz、kHz、Hz
旋钮步进
占用带宽扫宽/100，最小值 1 Hz
方向键步进
1-1.5-2-3-5-7.5 顺序步进
表 2-39 占用带宽测量平均次数
2. 平均模式
选择平均计算的模式为“指数”或“重复”，默认为“指数”。
指数平均时，计算结果为对当前 N 次（N 由“平均次数”指定）测量结果做
指数平均所得的值。
重复平均时，计算结果为对当前 N 次（N 由“平均次数”指定）测量结果做
算术平均所得的值。
3. 最大保持
打开或关闭最大保持，默认为关闭。
打开最大保持，则将每次测量结果与上次结果比较，取最大值显示。
关闭最大保持，则显示当前测量结果。
最大保持与平均模式互斥，打开最大保持则自动关闭平均模式。
4. 扫宽
设置积分计算的频率范围，该扫宽值与频谱仪扫宽一致，为扫描的频率范围，设置
后将更改频谱仪扫宽。
您可以用数字键、旋钮和方向键修改该参数，具体方法请参考“参数输入”一节中
的介绍。
表 2-40 占用带宽测量扫宽
5. 功率比
设置信号功率占整个扫宽功率的百分比。
DSA1000 系列频谱分析仪用户手册
Loading...
