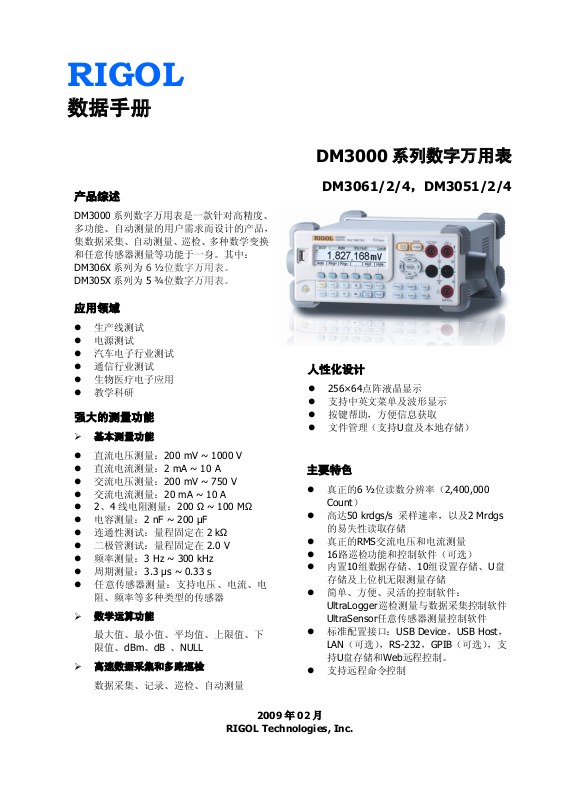

Page 1
RIGOL
产品综述
DM3000 系列数字万用表是一款针对高精度、
多功能、自动测量的用户需求而设计的产品，
集数据采集、自动测量、巡检、多种数学变换
和任意传感器测量等功能于一身。其中：
DM306X 系列为 6 ½ 位数字万用表。
DM305X 系列为 5 ¾ 位数字万用表。
应用领域
生产线测试
电源测试
汽车电子行业测试
通信行业测试
生物医疗电子应用
教学科研
强大的测量功能
基本测量功能
直流电压测量：200 mV ~ 1000 V
直流电流测量：2 mA ~ 10 A
交流电压测量：200 mV ~ 750 V
交流电流测量：20 mA ~ 10 A
2、4 线电阻测量：200 Ω ~ 100 MΩ
电容测量：2 nF ~ 200 μF
连通性测试：量程固定在 2 kΩ
二极管测试：量程固定在 2.0 V
频率测量：3 Hz ~ 300 kHz
周期测量：3.3 μs ~ 0.33 s
任意传感器测量：支持电压、电流、电
阻、频率等多种类型的传感器
数学运算功能
最大值、最小值、平均值、上限值、下
限值、dBm、dB 、NULL
高速数据采集和多路巡检
数据采集、记录、巡检、自动测量
主要特色
真正的6 ½ 位读数分辨率（2,400,000
Count）
高达50 krdgs/s 采样速率，以及2 Mrdgs
的易失性读取存储
真正的RMS交流电压和电流测量
16路巡检功能和控制软件（可选）
内置10组数据存储、10组设置存储、U盘
存储及上位机无限测量存储
简单、方便、灵活的控制软件：
UltraLogger巡检测量与数据采集控制软件
UltraSensor任意传感器测量控制软件
标准配置接口：USB Device，USB Host，
LAN（可选），RS-232，GPIB（可选），支
持U盘存储和Web远程控制。
支持远程命令控制
人性化设计
256× 64点阵液晶显示
支持中英文菜单及波形显示
按键帮助，方便信息获取
文件管理（支持U盘及本地存储）
数据手册
DM3000 系列数字万用表
DM3061/2/4，DM3051/2/4
2009 年 02 月
RIGOL Technologies, Inc.
Page 2
DM3000 系列 数 字万 用 表提 供 采样 速 率 高 达
50krdgs/s的数据采集功能，可以采集高分辨率音
频波形等快速变化的数据，同时具有高达2Mrdgs
的易失性读取存储。
DM3000 系 列 数 字 万 用 表 中的DM3054 和
DM3064内置了16通道的巡检模块。用户可通过
巡检模块进行多路轮巡检测，并可通过连接
UltraLogger数据采集软件查看和分析测量结果。
用户只需预先输入响应曲线，就可以直接在万用
表的屏幕上得到被测物理量的值，并可以随意编
辑和修改物理量的显示单位。
DM3000 系列数字万用表支持 DCV，DCI，Freq，
2WR，4WR 共 5 种传感器类型。
DM3000 系列数字万用表提供的数学运算功能包
括：最大值、最小值、平均值、上限值、下限值、
dBm、dB 和 NULL 测量。
数学运算功能可以和基本测量功能结合使用，以
提高用户的工作效率。
UltraLogger 软件界面
UltraLogger 用于数据采集（DataLog 模式）与巡检
测量（Scan 模式）控制。并且可定时保存采集和巡
检数据。
DataLog 模式下使用前面板通道测量，可选按键开
始与外部触发两种任务开始方式，可方便定义测量
项目、测量量程及测量精度等其它任务属性，还可
以直观的观察随时间变化波形。
Scan 模式下能够创建自动触发、手动触发、外部触
发及定时触发四种触发方式的任务，并且在手动触
发与外部触发方式下还可为任务分组，按组执行任
务。通过图形显示可以直观的观察每个任务实际波
形变化。
UltraSensor 用于任意传感器测量控制。该软件
主要功能包括：
创建传感器测量工程，可以下载至 DM3000
系列数字万用表使用；
与 DM3000 系列数字万用表连接，实现任
意传感器测量功能；
实时监测传感器数据，图形化显示传感器
数据；
可保存 CSV 和 TXT 格式数据，及 BMP 格
式参考曲线。
UltraSensor 软件界面
高速数据采集 多路巡检
独特的任意传感器功能 数学运算功能
简单、方便、灵活的控制软件
1
Page 3
功能
量程
[3]
测试电流
或负荷电
压
24 小时
[2]
Tcal± 1℃
90 天
Tcal± 5℃
1 年
Tcal± 5℃
温度系数
0℃至
Tcal-5℃和
Tcal+5℃至
55℃
直流
电压
200.0000 mV
0.0030 + 0.0030
0.0065 + 0.0065
0.0085 + 0.0070
0.0005 + 0.0007
2.000000 V
0.0020 + 0.0006
0.0060 + 0.0007
0.0078 + 0.0007
0.0005 + 0.0001
20.00000 V
0.0020 + 0.0004
0.0065 + 0.0005
0.0085 + 0.0005
0.0005 + 0.0001
200.0000 V
0.0020 + 0.0006
0.0082 + 0.0011
0.0100 + 0.0012
0.0007 + 0.0002
1000.000 V
[5]
0.0025 + 0.0006
0.0095 + 0.0010
0.0110 + 0.0010
0.0010 + 0.0001
直流
电流
2.000000 mA
<0.03 V
0.010 + 0.014
0.060 + 0.035
0.076 + 0.050
0.0027 + 0.0070
20.00000 mA
<0.3 V
0.010 + 0.002
0.058 + 0.006
0.075 + 0.006
0.0027 + 0.0007
200.0000 mA
<0.3 V
0.020 + 0.002
0.065 + 0.005
0.081 + 0.005
0.0027 + 0.0008
1.000000 A
<0.3 V
0.020 + 0.016
0.065 + 0.030
0.073 + 0.030
0.0027 + 0.0062
10.00000 A
[7]
<0.6 V
0.300 + 0.020
0.330 + 0.020
0.330 + 0.020
0.0030 + 0.0025
电阻
[4]
200.0000 Ω
1 mA
0.0106 + 0.0097
0.018 + 0.011
0.020 + 0.011
0.0008 + 0.0007
2.000000 kΩ
1 mA
0.0022 + 0.0011
0.010 + 0.002
0.015 + 0.002
0.0008 + 0.0001
20.00000 kΩ
100 μA
0.0020 + 0.0006
0.010 + 0.001
0.015 + 0.001
0.0008 + 0.0001
200.0000 kΩ
10 μA
0.0020 + 0.0005
0.010 + 0.001
0.015 + 0.001
0.0008 + 0.0001
1.000000 MΩ
2 μA
0.0020 + 0.0010
0.010 + 0.001
0.015 + 0.001
0.0008 + 0.0002
10.00000 MΩ
200 nA
0.0112 + 0.005
0.0550 + 0.006
0.056 + 0.006
0.0060 + 0.0004
100.0000 MΩ
200 nA
||10 MΩ
0.300 + 0.010
0.800 + 0.011
0.800 + 0.015
0.1500 + 0.0002
二极管
测试
2.4000 V
[6]
1 mA
0.005 + 0.050
0.008 + 0.050
0.010 + 0.050
0.0010 + 0.0020
连续性
测试
2000 Ω
1 mA
0.005 + 0.050
0.008 + 0.050
0.010 + 0.050
0.0010 + 0.0020
建立时间注意事项
电压测量读数建立时间受源阻抗、电缆介质特性及输入信号变化影响。低源阻 （不大于 1 kΩ）时一般读数建立时间
为 1.5 s。
技术指标
DM306X 系列 6 ½ 位 DMM 技术指标
直流特性
准确度指标± (%读数 + % 量程)
[1]
注：
[1] 指标指 1 小时预热和 6 ½ 位的读数分辨率。
[2] 相对于校准标准。
[3] 除 DCV 1000 V，ACV 750 V，DCI 和 ACI 10 A 量程外，所有量程为 20%超量程。
[4] 指标系指 4 线电阻测量或使用运算调零的 2 线电阻测量。二线电阻测量在无运算调零时增加± 0.2 Ω 的附加误差。
[5] 超过± 500 VDC 时，每 1 V 增加 0.02 mV 误差。
[6] 精度指标仅为输入端子处进行的电压测量。测试电流的典型值为 1 mA。电流源的变动将产生二极管结上电压降的
某些变动。
[7] 对于大于 DC 7 A 或 AC RMS 7 A 的连续电流，接通 30 s 后需要断开 30 s。
2
Page 4
功能
量程
[3]
频率范围
24 小时
[2]
Tcal± 1℃
90 天
Tcal± 5℃
1 年
Tcal± 5℃
温度系数
0℃至
Tcal-5℃和
Tcal+5℃至
55℃
真有效
值交流
电压
[4]
200.000 mV
3 Hz - 10 Hz
5.0 + 0.05
5.0 + 0.07
5.1 + 0.07
0.15 + 0.006
10 Hz - 40 Hz
0.53 + 0.05
0.57 + 0.06
0.60 + 0.07
0.035 + 0.004
40 Hz - 20 kHz
0.08 + 0.05
0.14 + 0.06
0.15 + 0.07
0.005 + 0.004
20 kHz - 50 kHz
0.10 + 0.05
0.14 + 0.06
0.16 + 0.07
0.011 + 0.005
50 kHz - 100 kHz
0.5 + 0.10
0.6 + 0.20
0.60 + 0.20
0.06 + 0.008
100 kHz- 300 kHz
4.0 + 0.80
4.5 + 0.80
4.50 + 0.80
0.2 + 0.02
2.00000 V 至
750.00 V
3 Hz -10 Hz
5.0 + 0.05
5.0 + 0.07
5.10 + 0.07
0.15 + 0.006
10 Hz - 40 Hz
0.35 + 0.05
0.37 + 0.06
0.38 + 0.07
0.035 + 0.003
40 Hz - 20 kHz
0.08 + 0.05
0.10 + 0.06
0.11 + 0.07
0.005 + 0.003
20 kHz - 50 kHz
0.40 + 0.05
0.40 + 0.06
0.40 + 0.07
0.011 + 0.005
50 kHz - 100 kHz
0.55 + 0.10
0.60 + 0.10
0.60 + 0.10
0.07 + 0.008
100 kHz - 300 kHz
4.0 + 0.80
4.0 + 0.80
4.00 + 0.80
0.2 + 0.02
真有效
值交流
电流
[5,6]
20.0000 mA
3 Hz - 10 Hz
5.0 + 0.05
5.1 + 0.07
5.1 + 0.07
0.15 + 0.006
10 Hz - 40 Hz
0.55 + 0.05
0.61 + 0.06
0.64 + 0.07
0.035 + 0.006
40 Hz - 5 kHz
0.13 + 0.05
0.18 + 0.06
0.22 + 0.07
0.015 + 0.006
5 kHz - 10 kHz
0.20 + 0.25
0.2 + 0.25
0.2 + 0.25
0.03 + 0.006
200.000 mA
3 Hz - 10 Hz
5.0 + 0.05
5.1 + 0.07
5.1 + 0.07
0.15 + 0.006
10 Hz - 40 Hz
0.55 + 0.05
0.62 + 0.06
0.64 + 0.07
0.035 + 0.006
40 Hz - 5 kHz
0.13 + 0.05
0.20 + 0.06
0.22 + 0.07
0.015 + 0.006
5 kHz - 10 kHz
0.20 + 0.25
0.20 + 0.25
0.22 + 0.25
0.03 + 0.006
1.00000 A
3 Hz - 10 Hz
5.0 + 0.16
5.1 + 0.25
5.2 + 0.27
0.24 + 0.047
10 Hz - 40 Hz
0.64 + 0.16
0.70 + 0.25
0.71 + 0.27
0.035 + 0.047
40 Hz - 5 kHz
0.22 + 0.16
0.28 + 0.25
0.29 + 0.27
0.015 + 0.047
5 kHz - 10 kHz
0.35 + 0.2
0.35 + 0.4
0.35 + 0.4
0.03 + 0.047
10.0000 A
[7]
3 Hz - 10 Hz
5.3 + 0.05
5.4 + 0.07
5.4 + 0.07
0.24 + 0.006
10 Hz - 40 Hz
0.8 + 0.05
0.9 + 0.06
0.9 + 0.07
0.035 + 0.006
40 Hz - 5 kHz
0.40 + 0.06
0.90 + 0.06
0.90 + 0.06
0.015 + 0.006
5 kHz - 10 kHz
0.42 + 0.1
0.75+0.06
0.75 + 0.06
0.03 + 0.006
低频特性（三种滤波设置可选）
慢 3 Hz ~ 300 kHz
中
20 Hz ~ 300 kHz
快
200 Hz ~ 300 kHz
测量注意事项
频率大于滤波器设置时无额外误差。
建立时间注意事项
交流测量的测量建立时间跟滤波器设置有关。输入>300 Vrms（或>2 Arms）将引起信号调理元件自热，由此引起的
误差包括在仪器特性中。由自热引起的内部温度变化将给较小的交流档位带来额外的误差。额外的误差小于0.02%读
数，且一般会在几分钟内消失。
交流特性
准确度指标± (%读数 + % 量程)
[1]
注：
[1] 指标指 1 小时预热和 6 ½ 位的读数分辨率。
[2] 相对于校准标准。
[3] 除 DCV 1000 V，ACV 750 V，DCI 和 ACI 10 A 量程外，所有量程为 20%超量程。
[4] 指标系指幅值> 5% 量程的交流正弦波信号下的技术指标。750 VAC 量程限制至 8 x 107 Volts-Hz。当输入在1%
到5%量程内，且频率<50 kHz时增加0.1%量程的附加误差，若频率为50 kHz ~ 100 kHz时增加0.13%量程的附加
误差。
[5] 指标系指幅值> 5%量程的交流正弦波信号下的技术指标。当输入在1%到5%量程内时，增加0.1%量程的附加误
差。
[6] 一般情况下 100 kHz 时有 30%读数误差。
[7] 对于大于 DC 7 A 或 AC RMS 7 A 的连续电流，接通 30 s 后需要断开 30 s。
3
Page 5
功能
量程
频率范围
24 小时
[2]
Tcal± 1℃
90 天
Tcal± 5℃
1 年
Tcal± 5℃
温度系数
0℃至
Tcal-5℃和
Tcal+5℃至 55℃
频率、周期
200 mV to
750 V
[3]
3 Hz - 5 Hz
0.07
0.07
0.07
0.005
5 Hz - 10 Hz
0.04
0.04
0.04
0.005
10 Hz - 40 Hz
0.02
0.02
0.02
0.002
40 Hz - 300 kHz
0.005
0.006
0.007
0.002
20 mA 至
10 A
[4]
3 Hz - 5 Hz
0.07
0.07
0.07
0.005
5 Hz - 10 Hz
0.04
0.04
0.04
0.005
10 Hz - 10 kHz
0.005
0.006
0.007
0.002
测量注意事项
所有频率计数器都在小电压，低频信号时引入误差。屏蔽输入非常有助于减小外部噪声带来的测量误差。
建立时间注意事项
当被测信号含有变化的直流分量时，测量周期或频率时会出现误差。在做精确测量时必须确保输入端的RC回路已经完
全稳定（RC时间常数约1 s）。
功能
量程
[2]
测试电流
1 年
Tcal± 5℃
温度系数
0℃至 Tcal-5℃和
Tcal+5℃至 55℃
电容
2.000 nF
200 nA
2 + 2.5
0.05 + 0.05
20.00 nF
1 μA
1 + 0.5
0.05 + 0.01
200.0 nF
10 μA
1 + 0.5
0.01 + 0.01
2.000 μF
100 μA
1 + 0.5
0.01 + 0.01
20.00 μF
1 mA
1 + 0.5
0.01 + 0.01
200.0 μF
1 mA
1 + 0.5
0.01 + 0.01
直流电压
输入电阻
200 mV、2 V 和 20 V 量程 10 MΩ ± 2% 或 >10 GΩ 可选
200 V 和 1000 V 量程 固定 10 MΩ ± 2%
电阻
测试方法
4 线电阻或 2 线电阻可选
电流源参考到 LO 输入
开路电压
限制在 <7 V
最大引线电阻（4 线电阻）
200 Ω，1 kΩ 量程每条引线为 10%量程
所有其它量程每条引线为 1 kΩ
输入保护
1000 V，所有量程
直流电流
频率和周期特性
准确度指标(% 读数)
注：
[1] 指标指1小时预热和6 ½ 位的读数分辨率。
[2] 相对于校准标准。
[3] 除标明外为10%至120%量程交流输入电压。750 V量程限制在750 Vrms。100 mV量程为满量程输入或比满量程大
的输入。对于10 mV至100 mV，将%读数误差乘以10。
[4] 除标明外20 mA，200 mA和10 A量程为10%至120%量程交流输入电流，1 A量程为50%至120%量程的交流输入
电流。
[1]
电容特性
准确度指标 ± (%读数 + %量程)
注：
[1] 指标系指 1 小时预热和使用运算调零。非薄膜电容器可能产生附加误差。
[2] 1 nF 档指标系指1%至120%量程，其他档位指10%至120%量程。
测量特性
[1]
4
Page 6
分流电阻器
1 A，10 A 档为 0.025 Ω
200 mA 档为 1.025 Ω
2 mA 和 20 mA 档为 11.025 Ω
输入保护
位于后面板的可更换 10 A，250 V 熔丝
内部 12 A，250 V 熔丝
连续性/二极管测试
测量方法
使用 1 mA ± 0.2%恒流源，<7 V 开路电压
响应时间
25 采样/秒
连续性阈值
1 Ω 至 2000 Ω 可调
输入保护
1000 V
交流电压
测量方法
AC 耦合真有效值测量，任意量程下可以有超过 400 V 直流偏置
输入阻抗
所有量程下为 1 MΩ ± 2%，并联<100 pF
输入保护
所有量程下均为750 Vrms
交流电流
测量方法
直流耦合到保险丝和分流电阻器，AC耦合到真有效值测量（测量输入的AC成分）
最大输入
DC+AC电流峰值必须<300%量程
包括DC电流成分的RMS电流<10 A
分流电阻器
1 A，10 A 档为 0.025 Ω
200 mA 档为 1.025 Ω
20 mA 档为 11.025 Ω
输入保护
位于后面板的可更换 10 A，250 V 熔丝
内部 12 A，250 V 熔丝
频率和周期
测量类型
等精度测频技术，AC耦合输入，使用交流电压或交流电流功能。
电压信号测量时输入阻抗
1 MΩ ± 2%并联<100 pF 电容
电流信号测量时分流器电阻
1 A，10 A 档为 0.025 Ω
200 mA 档为 1.025 Ω
20 mA 档为 11.025 Ω
输入保护
电压信号所有量程750 Vrms；电流信号后面板10 A，250 V熔丝和内部12 A，250 V熔
丝。
电容测量
测量方法
测量电流输入所产生的斜波
连接形式
2 线
触发和存储器
采样/触发
1 ~ 2000,000
触发延迟
0 s ~ 3600 s
外部触发输入
输入电平
TTL 兼容（输入端悬空时为高）
触发条件
上升沿，下降沿，低电平，高电平可选
输入阻抗
>20 kohm 并联 400 pF，直流耦合
延 迟
<1 μS
抖 动
<1 μS
最小脉宽
1 μS
VMC 输出
电 平
TTL 兼容（输入到>=1 kohm 负载）
输出极性
正极性，负极性可选
输出阻抗
200 ohm，典型
非易失存储器
512 K 读数
易失存储器
2 M 读数
后面板巡检功能（仅指带巡检功能的型号）
通道数
12路差分电压通道，4路差分电流通道。
测量类型
二线电阻、电容、直流电压、直流电流、交流电压、交流电流、二极管、频率和周期。
工作特性
热电势<6 μV。最大巡检速率 2 通道/秒。
输入特性
最大差分输入电压150 Vpeak（Max），输入端子间隔离电压150 Vpeak（Max），最大差
分输入电流1 Apeak（Max），通道隔离度>60 dB（@10 kHz），所有端子到机壳地电压限
制在150 Vpeak（Max ）。
电流通道保护
巡检卡内2 A自恢复熔丝
5
Page 7
电压通道保护
250 V过压保护
实时时钟
准确度
1min/month（环境温度高于0℃）
时钟电池维持时间
2 年
任意传感器测量
支持多种Ansi标准且输出信号为电压、电流、电阻类型的任意传感器
数学运算功能
消零、最小值/最大值/平均值、dBm、dB、极限值测试
数据采集功能
数据记录、巡检、自动测量
最高采样率50 KSPS
其它功能
读数自动/保持、比率测量、内置10组设置存储
读数分辨率
2,400,000 Count，大于6½ 位
USB 接口
USB Host、USB Device 接口，支持 U 盘
其它接口设置
RS-232、GPIB（可选），支持SCPI命令集；差分切换巡检接口（可选）、LAN接口（可选）
通用特性
显示
256× 64点阵LCD显示、支持菜单、多语言、操作帮助和波形显示
数据采集和虚拟机软件
支持Microsoft® Windows 98，Windows Me，Windows 2000，Windows XP
电源
100 V/120 V/220 V/240 V ± 10%
电网频率
45 Hz至66 Hz
功耗
20 VA峰值
工作环境
全精度0至50℃，95% R.H.，40℃，无结水
存储温度
-20至70℃
安全
测量CAT II 300 V，CAT I 1000 V
污染等级1
冲击和振动
符合MIL-T-28800E，III类，5级（仅正弦）
重量
2.5 kg
尺寸
107.0 mmH× 231.6 mmW× 290.5 mmD
!
注意
含巡检扩展卡的型号（DM3054 和 DM3064），LO 相对于机壳地的电压限制降低到 150 Vpeak（Max）。
6
Page 8
功能
量程
[2]
测试电流或负荷
电压
输入阻抗
1 年
23℃±5℃
温度系数
0℃ - 18℃
28℃ - 55℃
直流电压
400.000 mV
10 MΩ 或>10 GΩ
0.025 + 0.008
0.0015 + 0.0005
4.00000 V
10 MΩ 或>10 GΩ
0.025 + 0.006
0.0010 + 0.0005
40.0000 V
10 MΩ
0.025 + 0.006
0.0020 + 0.0005
400.000 V
10 MΩ
0.030 + 0.006
0.0020 + 0.0005
1000.00 V
[4]
10 MΩ
0.030 + 0.005
0.0015 + 0.0005
直流电流
2.00000 mA
<0.03 V
0.050 + 0.070
0.0040 + 0.0070
20.0000 mA
<0.3 V
0.050 + 0.008
0.0040 + 0.0007
200.000 mA
<0.3 V
0.050 + 0.009
0.0040 + 0.0008
1.00000 A
<0.3 V
0.100 + 0.070
0.0100 + 0.0062
10.0000 A
[5]
<0.6 V
0.200 + 0.007
0.0100 + 0.0007
电阻
[3]
400.000 Ω
1 mA
0.050 + 0.010
0.0030 + 0.0005
4.00000 kΩ
100 μA
0.015 + 0.006
0.0030 + 0.0005
40.0000 kΩ
10 μA
0.015 + 0.006
0.0030 + 0.0005
400.000 kΩ
2 μA
0.030 + 0.007
0.0030 + 0.0005
4.00000 MΩ
200 nA
0.060 + 0.010
0.0030 + 0.0005
100.000 MΩ
200 nA ||10 MΩ
2.00 + 0.005
0.1500 + 0.0005
二极管测
试
2.4000 V
[6]
1 mA
0.05 + 0.010
0.0050 + 0.0005
连续性测
试
2000 Ω
1 mA
0.05 + 0.010
0.0050 + 0.0005
建立时间须注意事项
电压测量读数建立时间受源阻抗、电缆介质特性及输入信号变化影响。低源阻（不大于 1 kΩ）时一般读数建立时间为
1.5 s。
功能
量程
[2]
频率范围
1 年
23℃±5℃
温度系数
0℃ - 18℃
28℃ - 55℃
真 有 效 值 交 流 电
压
[3]
200.000 mV
10 Hz - 45 Hz
1.0 + 0.1
0.02 + 0.02
45 Hz - 20 kHz
0.2 + 0.1
0.02 + 0.02
20 kHz - 50 kHz
2.0 + 0.2
0.02 + 0.02
50 kHz - 100 kHz
4.0 + 0.2
0.02 + 0.02
2 V 至
750.00 V
10 Hz - 45 Hz
1.0 + 0.1
0.02 + 0.02
45 Hz - 20 kHz
0.2 + 0.1
0.02 + 0.02
20 kHz - 50 kHz
1.0 + 0.1
0.02 + 0.02
50 kHz - 100 kHz
2.0 + 0.2
0.02 + 0.02
真 有 效 值 交 流 电
流
[4,5]
20.0000 mA
10 Hz - 45Hz
1.5 + 0.1
0.02 + 0.02
45 Hz - 2 kHz
0.5 + 0.1
0.02 + 0.02
2 kHz - 10 kHz
2.0 + 0.2
0.02 + 0.02
200.000 mA
10 Hz- 45 Hz
1.5 + 0.1
0.02 + 0.02
45 Hz - 2 kHz
0.5 + 0.1
0.02 + 0.02
DM305X 系列 5 ¾ 位 DMM 技术指标
直流特性
准确度指标± (% 读数 + % 量程)
[1]
注：
[1] 指标指 1 小时预热和 5 ¾ 位的读数分辨率，校准温度为 18℃ ~ 28℃。
[2] 除 DCV 1000 V，ACV 750 V，DCI 和 ACI 10 A 量程外，所有量程为 20%超量程。
[3] 指标系指 4 线电阻测量或使用数学消零的 2 线电阻测量。二线电阻测量在无数学消零时增加± 0.2 Ω 的附加误差。
[4] 超过± 500 VDC 时，每 1 V 增加 0.02 mV 误差。
[5] 对于大于 DC 7 A 或 AC RMS 7 A 的连续电流，接通 30 秒后需要断开 30 秒。
[6] 精度指标仅为输入端子处进行的电压测量。测试电流的典型值为 1 mA。电流源的变动将产生二极管结上电压降的
某些变动。
交流特性
准确度指标± (% 读数 + % 量程)
[1]
7
Page 9
2 kHz - 10 kHz
2.0 + 0.2
0.02 + 0.02
1.00000 A
10 Hz - 45 Hz
1.5 + 0.5
0.02 + 0.05
45 Hz - 2 kHz
0.5 + 0.5
0.02 + 0.05
2 kHz - 10 kHz
2.0 + 0.5
0.02 + 0.05
10.0000 A
[6]
10 Hz - 4 5Hz
1.5 + 0.1
0.02 + 0.02
45 Hz - 2 kHz
0.5 + 0.1
0.02 + 0.02
2 kHz - 5 kHz
2.0 + 0.2
0.02 + 0.02
低频特性（三种滤波设置可选）
慢 3 Hz ~ 300 kHz
中
20 Hz ~ 300 kHz
快
200 Hz ~ 300 kHz
测量注意事项
频率大于滤波器设置时无额外误差。
建立时间注意事项
交流测量的测量建立时间跟滤波器设置有关。输入>300 Vrms（或>2 Arms）将引起信号调理元件自热，由此引起的
误差包括在仪器特性中。由自热引起的内部温度变化将给较小的交流档位带来额外的误差。额外的误差小于0.02%读
数，且一般会在几分钟内消失。
功能
量程
频率范围
1 年
23℃±5℃
温度系数
0℃ - 18℃
28℃ - 55℃
频率、周期
200 mV 至 750
V
[2]
3 Hz - 5 Hz
0.10
0.005
5 Hz - 10 Hz
0.07
0.005
10 Hz - 40 Hz
0.02
0.005
40 Hz - 300 kHz
0.02
0.005
20 mA 至 10
A
[3]
3 Hz - 5 Hz
0.10
0.005
5 Hz- 10 Hz
0.07
0.005
10 Hz - 10 kHz
0.02
0.005
测量注意事项
所有频率计数器都在小电压，低频信号时引入误差。屏蔽输入非常有助于减小外部噪声带来的测量误差。
建立时间注意事项
当被测信号含有变化的直流分量时，测量周期或频率时会出现误差。在做精确测量时必须确保输入端的RC回路已经完
全稳定（RC时间常数约1 s ）。
注：
[1] 指标指 1 小时预热和 5 3/4位的读数分辨率，校准温度为 18℃ ~ 28℃。
[2] 除 DCV 1000 V，ACV 750 V，DCI 和 ACI 10 A 量程外，所有量程为 20%超量程。
[3] 指标系指幅值> 5% 量程的交流正弦波信号下的技术指标。750 VAC 量程限制至8 x 107 Volts-Hz。当输入在1%到
5%量程内，且频率<50 kHz时增加0.1%量程的附加误差，若频率为50 kHz ~ 100 kHz时增加0.13%量程的附加误
差。
[4] 指标系指幅值> 5%量程的交流正弦波信号下的技术指标。当输入在1%到5%量程内时，增加0.1%量程的附加误
差。
[5] 一般情况下100 kHz 时有30%读数误差。
[6] 对于大于 DC 7 A 或 AC RMS 7 A 的连续电流，接通 30 秒后需要断开 30 秒。
频率和周期特性
准确度指标± (% 读数)
注：
[1] 指标指1小时预热。
[2] 除标明外为10%至120%量程交流输入电压，750 V量程限制在750 Vrms。200 mV量程为满量程输入或比满量程大
的输入。对于10 mV至100 mV，将%读数误差乘以10。
[3] 除标明外20 mA，200 mA 和10 A 量程为10%至120%量程交流输入电流，1 A 量程为50%至120%量程的交流输
入电流。
[1]
8
Page 10
功能
量程
[2]
测试电流
1 年
23℃±5℃
温度系数
0℃ - 18℃
28℃ - 55℃
电容
4.000 nF
1 μA
2 + 2.5
0.05 + 0.05
40.00 nF
10 μA
1 + 0.5
0.05 + 0.01
400.0 nF
10 μA
1 + 0.5
0.01 + 0.01
4.000 μF
1 mA
1 + 0.5
0.01 + 0.01
40.00 μF
1 mA
1 + 0.5
0.01 + 0.01
200.0 μF
1 mA
1 + 0.5
0.01 + 0.01
直流电压
输入电阻
400 mV 和 4 V 量程 10 MΩ 或>10 GΩ 可选
40 V，400 V 和 1000 V 量程 固定 10 MΩ ± 2%
电阻
测试方法
4 线电阻或 2 线电阻可选
电流源参考到 LO 输入
开路电压
限制在 <7 V
最大引线电阻（4 线电阻）
400 Ω 量程每条引线为 10%量程
所有其它量程每条引线为 1 kΩ
输入保护
1000 V，所有量程
直流电流
分流电阻器
1 A，10 A 档为 0.025 Ω
200 mA 档为 1.025 Ω
2 mA 和 20 mA 档为 11.025 Ω
输入保护
位于后面板的可更换 10 A，250 V 熔丝
内部 12 A，250 V 熔丝
连续性/二极管测试
测量方法
使用 1 mA ± 0.2%恒流源，<8 V 开路电压
响应时间
25 采样/秒
连续性阈值
1 Ω 至 2000 Ω 可调
输入保护
1000 V
交流电压
测量方法
AC耦合真有效值测量，任意量程下可以有超过400 V直流偏置。
输入阻抗
所有量程下为 1 MΩ ± 2% 并联<100 pF电容
输入保护
所有量程下均为750 Vrms
交流电流
测量方法
直流耦合到保险丝和分流电阻器，AC耦合到真有效值测量（测量输入的AC成分）
最大输入
DC+AC电流峰值必须<300%量程
包括DC电流成分的RMS电流<10 A
分流电阻器
1 A，10 A 档为 0.025 Ω
200 mA 档为 1.025 Ω
20 mA 档为 11.025 Ω
输入保护
位于后面板的可更换 10 A，250 V 熔丝
内部 12 A，250 V 熔丝
频率和周期
测量类型
等精度测频技术，AC耦合输入，使用交流电压或交流电流功能。
电压信号测量时输入阻抗
1 MΩ ± 2%并联 <100 pF 电容
电流信号测量时分流器电阻
1 A，10 A 档为 0.025 Ω
200 mA 档为 1.025 Ω
20 mA 档为 11.025 Ω
电容特性
注：
[1] 指标系指1小时预热和使用数学消零。非薄膜电容器可能产生附加误差。
[2] 1 nF 档指标系指1%至120%量程，其他档位指10%至120%量程。
测量特性
准确度指标± (%读数 + %量程)
[1]
9
Page 11
输入保护
电压信号所有量程750 Vrms；电流信号后面板10 A，250 V熔丝和内部12 A，250 V熔
丝。
电容测量
测量方法
测量电流输入所产生的斜波
连接形式
2 线
触发和存储器
采样/触发
1 ~ 2000,000
触发延迟
0 s ~ 3600 s
外部触发输入
输入电平
TTL 兼容（输入端悬空时为高）
触发条件
上升沿，下降沿，低电平，高电平可选
输入阻抗
>20 kohm 并联 400 pF，直流耦合
延 迟
<1 μS
抖 动
<1 μS
最小脉宽
1 μS
VMC 输出
电 平
TTL 兼容（输入到>=1 kohm 负载）
输出极性
正极性，负极性可选
输出阻抗
200 ohm，典型
非易失存储器
512K 读数
易失存储器
2M 读数
后面板巡检功能（仅指带巡检功能的型号）
通道数
12路差分电压通道，4路差分电流通道。
测量类型
二线电阻、电容、直流电压、直流电流、交流电压、交流电流、二极管、频率和周期。
工作特性
热电势<6 μV。最大巡检速率 2 通道/秒。
输入特性
最大差分输入电压150 Vpeak（Max），输入端子间隔离电压150 Vpeak（Max），最大差
分输入电流1 Apeak（Max），通道隔离度>60 dB（@10 kHz），所有端子到机壳地电压限
制在150 Vpeak（Max）。
电流通道保护
巡检卡内2 A自恢复熔丝
电压通道保护
250 V 过压保护
实时时钟
准确度
1 min/month（环境温度高于0℃）
时钟电池维持时间
2 年
任意传感器测量
支持多种Ansi标准且输出信号为电压、电流、电阻类型的任意传感器
数学运算功能
消零、最小值/最大值/平均值、dBm、dB、极限值测试
数据采集功能
数据记录、巡检、自动测量
最高采样率50 KSPS
其它功能
读数自动/保持、比率测量、内置10组设置存储
读数分辨率
480,000 Count，大于5 ¾ 位
USB 接口
USB Host、USB Device 接口，支持 U 盘
其它接口设置
RS-232、GPIB（可选），支持SCPI命令集；差分切换巡检接口（可选）、LAN接口（可选）
通用特性
显示
256× 64点阵LCD显示、支持菜单、多语言、操作帮助和波形显示
!
注意
含巡检扩展卡的型号（DM3054 和 DM3064），LO 相对于机壳地的电压限制降低到 150 Vpeak（Max）。
10
Page 12
数据采集和虚拟机软件
支持Microsoft® Windows 98，Windows Me，Windows 2000，Windows XP
电源
100 V/120 V/220 V/240 V ± 10%
电网频率
45 Hz 至 66 Hz
功耗
20 VA 峰值
工作环境
全精度0至50℃，95% R.H.，40℃，无结水
存储温度
-20至70℃
安全
测量CAT II 300 V，CAT I 1000 V
污染等级1
冲击和振动
符合MIL-T-28800E，III类，5级（仅正弦）
重量
2.5 kg
尺寸
107.0 mmH× 231.6 mmW× 290.5 mmD
11
Page 13
12
订购信息
产品名称
RIGOL DM3000 系列数字万用表
标准配件
一根符合所在国标准的电源线
一根 USB 数据线
两根表笔（黑、红）
一本《快速指南》
一份《产品保修卡》
巡检盒（DMM External Connection Module）
（适用型号：DM3064/3054）
一张光盘（《用户手册》，UltraSensor 上位机
应用软件，UltraLogger 上位机应用软件）
选购配件
RS-232 串口线缆
开尔文测试夹
巡检模块延长线（适用型号：DM3064/3054）
联系我们
如您在使用此产品的过程中有任何问题或需求，
在中国大陆可直接和北京普源精电科技有限公司
联系：
Tel： (86-10) 8070 6688
Fax： (86-10) 8070 5070
服务与支持热线：800 810 0002
时间：北京时间星期一至星期五，上午九时至下
午五时
地址：北京市昌平区沙河镇踩河村 156 号
邮编：102206
或通过电子邮件与我们联系。我们的邮件地址是：
西安办事处
地址：西安市南二环西段 88 号老三届世纪星大厦
26 层 D 座
电话：029-88360670
传真：029-88360672
保修概要
非常感谢您使用 RIGOL 的产品！
北京普源精电科技有限公司（RIGOL
Technologies, Inc.）承诺其生产仪器的主机和附
件，在产品保修期内无任何材料和工艺缺陷。在
保修期内，若产品被证明有缺陷，RIGOL 将为用
户免费维修或更换。详细保修说明请参见 RIGOL
官方网站或产品保修卡。
欲获得维修服务或索取保修说明全文，请与我们
的维修中心或各地办事处联系。
除本概要或其 他适用的保修卡所提供的保证以
外，RIGOL 公司不提供其他任何明示或暗示的保
证，包括但不局限于对产品可交易性和特殊用途
适用性之任何暗示保证。在任何情况下，RIGOL
公司对间接的，特殊的或继起的损失不承担任何
责任。
深圳办事处
地址：深圳市福田区振中路鼎诚国际大厦 1713
室
电话：0755-82719123
传真：0755-82722953
武汉办事处
地址：武汉市珞瑜路 727 号东谷银座 1801 室
电话：027-59838970/1
传真：027-59838970-607
上海办事处
地址：上海市浦东新区峨山路 91 弄 120#一层
邮编：200127
电话：021-58306832
传真：021-58306950
中国大陆以外 地区的服务与支持，请与当地的
RIGOL 经销商或销售中心联系。
请登录我们的 网站以获得最新的产品和服务资
讯：http://www.rigol.com。
Loading...
