用户手册 RIGOL
文件编号 UGA04011-1210
2009 年 02 月
DS1000B 系列数字示波器
DS1062/4B,DS1102/4B,DS1202/4B
© 2008 北京普源精电科技有限公司 版权所有

RIGOL
版权信息
1. 北京普源精电科技有限公司版权所有。
2. 本公司的产品受已获准及尚在审批的中华人民共和国专利的保护。
3. 本手册提供的信息取代以往出版的所有资料。
4. 本公司保留改变规格及价格的权利。
注:RIGOL 是北京普源精电科技有限公司的注册商标。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
一般安全概要
了解下列安全性预防措施,以避免受伤,并防止损坏本产品或与本产品连接的任何产
品。为避免可能的危险,请务必按照规定使用本产品。
只有经 RIGOL 授权的人员才能执行维修程序。
避免起火和人身伤害。
使用正确的电源线。使用所在国家认可的本产品专用电源线。
将产品接地。本产品通过电源的接地导线接地。为避免电击,接地导体必须与地相连。
在连接本产品的输入或输出端之前,请务必将本产品正确接地。
正确连接探头。探头地线与地电势相同。请勿将地线连接高电压。
查看所有终端额定值。为避免起火和过大电流的冲击,请查看产品上所有的额定值和
标记说明,请在连接产品前查阅产品手册以了解额定值的详细信息。
请勿开盖操作。外盖或面板打开时请勿运行本产品。
使用合适的保险丝。只使用本产品指定类型和额定指标的保险丝。
避免电路外露。电源接通后请勿接触外露的接头和元件。
怀疑产品出故障时,请勿进行操作。如果您怀疑本产品已经出故障,可请合格的维修
人员进行检查。
保持适当的通风。
请勿在潮湿环境下操作。
请勿在易燃易爆的环境下操作。
请保持产品表面的清洁和干燥。
所有型号的扰动试验符合 A 类标准,基于 EN 61326:1997+A1+A2+A3 的标准,
但是不符合 B 类标准。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
测量类别
DS1000B 系列数字示波器可在测量类别 I 下进行测量。
测量类别定义
测量类别 I 是在没有直接连接到主电源的电路上进行测量的。例如,对没有从主电源
导出的电路,或者虽然从市电引出,但经过了特殊保护(内部)的电路进行测量。在
后一种情况下,瞬间应力会发生变化;因此,用户应了解设备的瞬间承受能力。
警告
IEC 测量类别。在 IEC 类别 I 安装条件下,可以将输入终端连接到其线电压最大值为
300 VAC 的电路接线端。为避免电击的危险 ,请不要将输入端连接到线电压超过 300
VAC 的电路。
瞬间过电压在与主电源隔离的电路中存在。DS1000B 系列数字示波器的设计可安全地
承受偶发的最大 1000Vpk 的瞬间过电压。请不要使用本仪器在瞬间过电压超过这个值
的电路中测量。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
安全术语和符号
本手册中的术语。以下术语可能出现在本手册中:
警告。警告性声明指出可能会危害生命安全的条件和行为。
注意。注意性声明指出可能导致此产品和其它财产损坏的条件和行为。
产品上的术语。以下术语可能出现在产品上:
危险表示您如果进行此项操作可能会立即受到损害。
警告表示您如果进行此项操作可能不会立即受到损害。
注意表示您如果进行此项操作可能会对本产品或其它财产造成损害。
产品上的符号。以下符号可能出现在产品上:
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
DS1000B 系列数字示波器简介
本书的说明和介绍涵盖下述 6 个型号的 DS1000B 数字示波器:
DS1062B、DS1064B;DS1102B、DS1104B;DS1202B、DS1204B
DS1000B 系列数字示波器实现了易用性,优异的技术指标及众多功能特性的完美结
合,可帮助用户更快地完成工作任务。
DS1000B 系列示波器向用户提供简单而功能明晰的前面板,以进行所有的基本操作。
各通道的标度和位置旋钮提供了直观的操作,完全符合传统仪器的使用习惯,用户不
必花大量的时间去学习和熟悉示波器的操作,即可熟练使用。为加速调整,便于测量,
用户可直接按 AUTO 键,立即获得适合的波形显现和档位设置。
除易于使用之外,DS1000B 系列示波器还具有更快完成测量任务所需要的高性能指标
和强大功能。通过 2GSa/s 的实时采样和 50GSa/s 的等效采样,可在 DS1000B 示波器
上观察更快的信号。强大的触发和分析能力使其易于捕获和分析波形。清晰的液晶显
示和数学运算功能,便于用户更快更清晰地观察和分析信号问题。
从下面给出的性能特点,可以了解此系列示波器如何满足您的测量要求。
2 或 4 模拟通道,每通道带宽
200M:DS1202/4B
100M:DS1102/4B
60M:DS1062/4B
2GSa/s 的实时采样率及 50GSa/s 的等效采样率
高清晰彩色液晶显示系统,320× 240 分辨率
支持即插即用 USB 存储设备和打印机,并可通过 USB 存储设备进行软件升级
模拟通道的波形亮度可调
自动波形、状态设置( AUTO )
波形存储、设置存储、8 位位图、24 位位图、PNG 存储、CSV 存储以及波形和设
置再现
精细的延迟扫描功能,轻易兼顾波形细节与概貌
自动测量 22 种波形参数
自动光标跟踪测量功能
独特的波形录制和回放功能
内嵌 FFT
实用的数字滤波器,包含 LPF,HPF,BPF,BRF
Pass/Fail 检测功能
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
多重波形数学运算功能
边沿、脉宽、视频、码型、交替触发功能
独一无二的可变触发灵敏度,适应不同场合下特殊测量要求
多国语言菜单显示
弹出式菜单显示,用户操作更方便、直观
多国语言帮助信息显示
支持中英文输入
符合 LXI C 类标准
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
目 录
一般安全概要 .............................................................................................. II
DS1000B 系列数字示波器简介 ...................................................................... V
第 1 章 初级操作指南 ............................................................................ 1-1
一般性检查 .............................................................................................. 1-2
初步了解 DS1000B 的面板和用户界面 ........................................................ 1-3
功能检查 .................................................................................................. 1-7
探头补偿 .................................................................................................. 1-9
波形显示的自动设置 ................................................................................ 1-10
初步了解垂直系统 ................................................................................... 1-11
初步了解水平系统 ................................................................................... 1-13
初步了解触发系统 ................................................................................... 1-15
初步了解快捷功能 ................................................................................... 1-17
第 2 章 高级操作指南 ............................................................................ 2-1
设置垂直系统 ........................................................................................... 2-2
通道设置 ............................................................................................. 2-2
数学运算 ............................................................................................ 2-11
REF 功能 ............................................................................................ 2-16
选择和关闭通道 .................................................................................. 2-24
垂直 和垂直 旋钮的应用 ..................................... 2-25
设置水平系统 .......................................................................................... 2-26
设置触发系统 .......................................................................................... 2-30
边沿触发 ............................................................................................ 2-32
脉宽触发 ............................................................................................ 2-33
视频触发 ............................................................................................ 2-34
码型触发 ............................................................................................ 2-36
交替触发 ............................................................................................ 2-37
触发设置 ............................................................................................ 2-40
触发释抑 ............................................................................................ 2-42
名词解释 ............................................................................................ 2-43
设置采样系统 .......................................................................................... 2-45
设置显示系统 .......................................................................................... 2-48
存储和调出 ............................................................................................. 2-50
内部存储 ............................................................................................ 2-53
外部存储 ............................................................................................ 2-54
辅助系统功能设置 ................................................................................... 2-59
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
接口设置 ........................................................................................... 2-61
参数设置 ........................................................................................... 2-64
自校正 .............................................................................................. 2-65
通过/失败测试 ................................................................................... 2-66
规则设置 ........................................................................................... 2-67
调出 .................................................................................................. 2-69
打印设置 ........................................................................................... 2-70
波形录制 ........................................................................................... 2-73
系统信息 ........................................................................................... 2-76
语言选择 ........................................................................................... 2-77
日期时间 ........................................................................................... 2-78
自动测量 ................................................................................................ 2-79
快速测量 ........................................................................................... 2-81
延迟/相位设置 ................................................................................... 2-82
电压参数的自动测量........................................................................... 2-83
时间参数的自动测量........................................................................... 2-85
光标测量 ................................................................................................ 2-88
手动模式 ........................................................................................... 2-89
追踪模式 ........................................................................................... 2-91
自动模式 ........................................................................................... 2-93
使用执行按钮 ......................................................................................... 2-94
第 3 章 使用实例 ...................................................................................3-1
例一:测量简单信号 ................................................................................. 3-1
例二:观察正弦波信号通过电路产生的延迟和畸变 ....................................... 3-2
例三:捕捉单次信号 ................................................................................. 3-3
例四:减少信号上的随机噪声 .................................................................... 3-4
例五:应用光标测量 ................................................................................. 3-6
例六:X-Y 功能的应用 ............................................................................. 3-8
例七:视频信号触发 ............................................................................... 3-10
例八:使用光标测定 FFT 波形 .................................................................. 3-12
例九:通过/失败测试 .............................................................................. 3-13
第 4 章 故障排除 ...................................................................................4-1
第 5 章 性能指标 ...................................................................................5-1
技术规格 .................................................................................................. 5-1
一般技术规格 ........................................................................................... 5-5
第 6 章 附录 .........................................................................................6-1
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
附录 A:DS1000B 系列数字示波器附件 ...................................................... 6-1
附录 B:保修概要 ..................................................................................... 6-2
附录 C:保养和清洁维护 ........................................................................... 6-3
附录 D:联系我们 ..................................................................................... 6-4
索引 ............................................................................................................ 1
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
第 1 章 初级操作指南
本章主要阐述以下题目:
一般性检查
初步了解 DS1000B 的前面板和用户界面
功能检查
探头补偿
波形显示的自动设置
初步了解垂直系统
初步了解水平系统
初步了解触发系统
初步了解快捷功能
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
一般性检查
当您得到一台新的 DS1000B 系列数字示波器时,建议您按以下步骤对仪器进行检查。
1. 检查是否存在因运输造成的损坏。
如果发现包装纸箱或泡沫塑料保护垫有严重破损,请先保留,直到整机和附件通
过电性和机械性测试。
2. 检查附件。
关于提供的附件明细,在本手册后面附录 A“DS1000B 系列数字示波器附件”项
目已经进行了说明。您可以参照此项说明检查附件是否有缺失。
如果发现附件缺少或损坏,请和负责此业务的 RIGOL 经销商或 RIGOL 的当地
办事处联系。
3. 检查整机。
如果发现仪器外观破损,仪器工作不正常,或未能通过性能测试,请和负责此业
务的 RIGOL 经销商或 RIGOL 的当地办事处联系。
如果因运输造成仪器的损坏,请注意保留包装。通知运输部门和负责此业务的
RIGOL 经销商。RIGOL 会安排维修或更换。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
初步了解 DS1000B 的面板和用户界面
当您得到一款新型 DS1000B 系列数字示波器时,首先需要了解示波器前操作面板。
本章对于 DS1000B 系列的面板操作及功能做简单的描述和介绍,使您能在最短的时
间内熟悉本产品的使用。
1. 前面板:
DS1000B 系列数字示波器向用户提供简单而功能明晰的前面板,以进行基本的操作。
面板上包括旋钮和功能按键。旋钮的功能与其它示波器类似。显示屏右侧的一列 5 个
灰色按键为菜单操作键(自上而下定义为 1 号至 5 号)。通过它们,您可以设置当前
菜单的不同选项;其它按键为功能键,通过它们,您可以进入不同的功能菜单或直接
获得特定的功能应用。
图 1-1 DS1000B 系列数字示波器前面板
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
电源开关 USB Host 探头补偿 信号输入 外触发输入
信号输出
2. 后面板:
图 1-2 DS1000B 前面板使用说明图
图 1-3 DS1000B 系列数字示波器后面板
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
图 1-4 DS1000B 后面板使用说明图
DS1000B 仪器的后面板主要包括以下几部分:
① 电源接口: 为仪器提供电源。
② 保险丝:250V,T2A
③ 电源开关:打开或关闭电源。
④ LAN 接口连接器:提供网络接口,方便用户进行网络连接。
⑤ USB Device 接口:当示波器作为“从设备”与外部 USB 设备连接时,需要通过
该接口传输数据。例如:连接 PC 与示波器时,使用该接口。
⑥ USB Host 接口: 当示波器作为“主设备”与外部 USB 设备连接时,需要通过该
接口传输数据。例如:通过 U 盘对仪器进行软件升级时,使用该接口。
注:DS1000B 系列数字示波器提供前后面板两个 USB Host 接口方便用户使用。
本书表示定义:
本书对于按键的文字表示与面板上按键的标识相同。
值得注意的是,MENU 功能键的标识用一四方框包围的文字所表示,如 MEASURE ,
代表前面板上的一个标注着 Measure 文字的透明功能键;
标识为 的多功能旋钮,用( )表示;
三个(双通道)或五个(四通道)标识为 POSITION 的旋钮,用 表示;
三个(双通道)或五个(四通道)标识为 SCALE 的旋钮,用 表示;
标识为 LEVEL 的旋钮,用 表示;
菜单操作键的标识用带阴影的文字表示,如 波形存储 ,表示存储菜单中的存储波形
选项。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
操作菜单:
对应不同的
功能键,菜单
会有所不同。
2. 用户界面:
图 1-5 DS1000B 用户界面说明图
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
功能检查
做一次快速功能检查,以核实本仪器运行是否正常。请按如下步骤进行:
1. 接通仪器电源
接通电源。电线的供电电压为 100 伏交流电至 240 伏交流电,频率为 45Hz 至
440Hz。接通电源后,打开后面板的电源开关,并按下前面板电源按钮,仪器执
行所有自检项目,并确认通过自检,按 STORAGE 按钮,用菜单操作键从顶部菜
单框中选择 存储类型 ,然后调出 出厂设置 菜单框。
图 1-6 通电检查
警告:为避免电击,请确认示波器已经正确接地。
2.示波器接入信号
DS1000B 系列为双通道或四通道输入加一个外触发输入通道的数字示波器。
请按照如下步骤接入信号:
①.用示波器探头将信号接入通道 1(CH1):将探头上的开关设定为 10X(图 1-5),
并将示波器探头与通道 1 连接。将探头连接器上的插槽对准 CH1 同轴电缆插接件
(BNC)上的插口并插入,然后向右旋转以拧紧探头。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
图 1-7 设定探头衰减系数
②.示波器需要输入探头衰减系数。此衰减系数改变仪器的垂直档位比例,从而使得
测量结果正确反映被测信号的电平。(默认的探头菜单衰减系数设定值为 10X)
设置探头衰减系数的方法如下:按 CH1 功能键显示通道 1 的操作菜单,应用与
探头项目平行的 3 号菜单操作键,选择与您使用的探头同比例的衰减系数。此时
设定应为 10X。
图 1-8 探头衰减系数 图 1-9 操作菜单
③.把探头端部和接地夹连接到探头补偿器的连接器上。按 AUTO (自动设置)按
钮。几秒钟内,可见到方波显示)。
④.以同样的方法检查其他通道。再次按下 CH1 功能按钮以关闭通道 1,按 CH2 、
CH3 、 CH4 功能按钮以打开通道 2,重复步骤 2 和步骤 3。
注意:探头补偿连接器上输出的信号仅作探头补偿调整之用,不可用于校准。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
探头补偿
在首次将探头与任一输入通道连接时,进行此项调节,使探头与输入通道相配。未经
补偿或补偿偏差的探头会导致测量误差或错误。若调整探头补偿,请按如下步骤:
1. 将探头菜单衰减系数设定为 10X,将探头上的开关设定为 10X,并将示波器探头
与通道 1 连接。如使用探头钩形头,应确保与探头接触紧密。
将探头端部与探头补偿器的信号输出连接器相连,基准导线夹与探头补偿器的地
线连接器相连,打开通道 1,然后按 AUTO 。
2. 检查所显示波形的形状。
补偿过度 补偿正确 补偿不足
图 1-10 补偿波形
3. 如必要,用非金属质地的改锥调整探头上的可变电容,直到屏幕显示的波形如上
图“补偿正确”。
4. 必要时,重复步骤。
警告:为避免使用探头时被电击,请首先确保探头的绝缘导线完好,并且
在连接高压源时不要接触探头的金属部分。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
波形显示的自动设置
DS1000B 系列数字示波器具有自动设置的功能。根据输入的信号,可自动调整电压倍
率、时基、以及触发方式,使波形显示达到最佳状态。应用自动设置要求被测信号的
频率大于或等于 50Hz,占空比大于 1%。
使用自动设置:
1. 将被测信号连接到信号输入通道。
2. 按下 AUTO 按钮。
示波器将自动设置垂直,水平和触发控制。如需要,可手工调整这些控制使波形显示
达到最佳。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
测量技巧
如果通道耦合方式为 DC,您可以通过观察波形与信号地之间的差距来快速测
量信号的直流分量。
如果耦合方式为 AC,信号里面的直流分量被滤除。这种方式方便您用更高的灵
敏度显示信号的交流分量。
模拟通道垂直位置恢复到零点快捷键
旋动垂直 旋钮不但可以改变通道的垂直显示位置,更可以通过按
下该旋钮作为设置通道垂直显示位置恢复到零点的快捷键。
初步了解垂直系统
如下图所示,在垂直控制区(VERTICAL)有一系列的按键、旋钮。下面的练习逐步
引导您熟悉垂直设置的使用。
图 1-11 垂直控制区
1. 按下垂直 旋钮使输入信号居中显示在波形窗口。
垂直 旋钮控制信号的垂直显示位置。当转动垂直 旋钮
时,指示通道地(GROUND)的标识跟随波形而上下移动。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
Coarse/Fine(粗调/微调)快捷键
切换粗调/微调不但可以通过此菜单操作,更可以通过按下垂直 旋钮
作为设置输入通道的粗调/微调状态的快捷键。
2. 改变垂直设置,并观察因此导致的状态信息变化。
您可以通过波形窗口下方的状态栏显示的信息,确定任何垂直档位的变化。
转动垂直 旋钮改变“Volt/div(伏/格)”垂直档位,可以发现状态栏对
应通道的档位显示发生了相应的变化。
按 CH1 、 CH2 、 CH3 、 CH4 、 MATH 、 REF 屏幕显示对应通道的操作
菜单、标志、波形和档位状态信息。再次按此通道按键关闭当前选择的通道。
DS1000B 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.

RIGOL
Delayed(延迟扫描)快捷键
水平 旋钮不但可以通过转动调整“s/div(伏/格)”,更可以按下切换
到延迟扫描状态。
触发点位移恢复到水平零点快捷键
水平 旋钮不但可以通过转动调整信号在波形窗口的水平位置,更
可以按下该键使触发位移(或延迟扫描位移)恢复到水平零点处。
初步了解水平系统
如下图所示,在水平控制区(HORIZONTAL)有一个按键、两个旋钮。下面的练习
逐渐引导您熟悉水平时基的设置。
图 1-12 水平控制区
1. 使用水平 旋钮改变水平档位设置,并观察因此导致的状态信息变化。
转动水平 旋钮改变“s/div(秒/格)”水平档位,可以发现状态栏对应通
道的档位显示发生了相应的变化。水平扫描速度从 2ns*至 50s,以 1-2-5 的形
式步进。
注:示波器型号不同,其水平扫描速度也有差别。
2. 使用水平 旋钮调整信号在波形窗口的水平位置。
水平 旋钮控制信号的触发位移。应用于触发位移时,转动水平
旋钮时,可以观察到波形随旋钮而水平移动。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
名词解释
触发位移:指实际触发点相对于存储器中点的位置。转动水平 旋
钮,可水平移动触发点。
3. 按 MENU 按钮,显示 Horizontal 菜单。在此菜单下,可以开启/关闭延迟扫描
或切换 Y-T、X-Y 和 ROLL 模式,还可以设置水平触发位移复位。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
旋动垂直 旋钮不但可以改变触发电平值,更可以通过按下该旋钮作为
设置触发电平恢复到零点的快捷键。
初步了解触发系统
如下图所示,在触发控制区(TRIGGER)有一个旋钮、四个按键。下面的练习逐渐
引导您熟悉触发系统的设置。
图 1-13 触发控制区
1. 使用 MODE 按钮可以设置三种触发方式:自动(Auto)、普通(Normal)和单次
(Single)。
2. 使用 旋钮改变触发电平设置。
转动 旋钮,可以发现屏幕上出现一条桔红色的触发线以及触发标志,随
旋钮转动而上下移动。停止转动旋钮,此触发线和触发标志会在约 5 秒后消失。
在移动触发线的同时,可以观察到在屏幕上触发电平的数值发生了变化。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
名词解释
触发释抑:指重新启动触发电路的时间间隔。旋动多功能旋钮( ), 可设置
触发释抑时间。

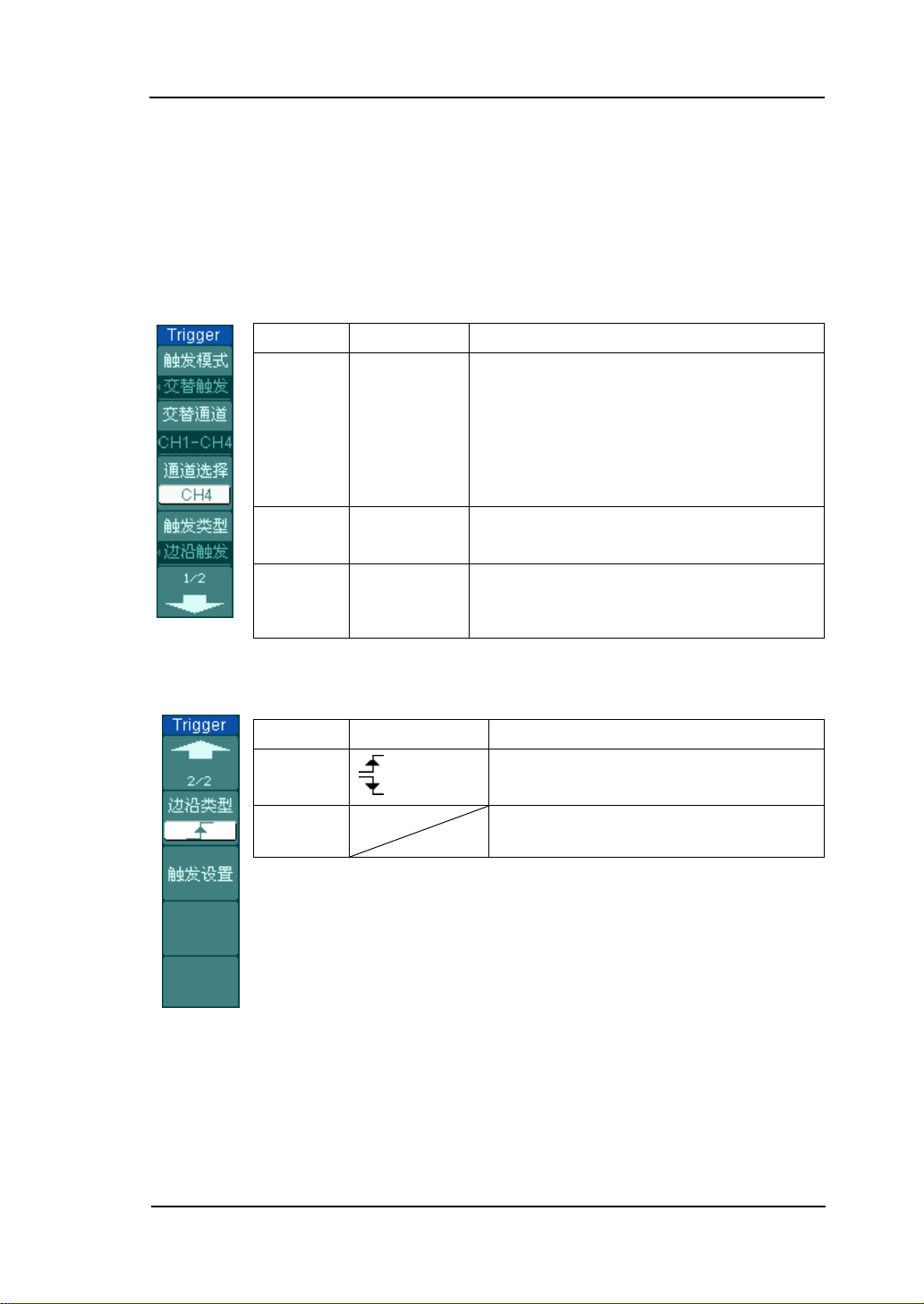

3. 使用 MENU 调出触发操作菜单(见下图),改变触发的设置,观察由此造成的状
态变化。
按 1 号菜单操作按键,选择 边沿触发 。
按 2 号菜单操作按键,选择“信源选择”为 CH1 。
按 3 号菜单操作按键,设置“边沿类型”为 上升沿 。
按 4 号菜单操作按键,设置“触发方式”为 自动 。
按 5 号菜单操作按键,进入“触发设置”二级菜单,对触发的耦合
方式,触发灵敏度和触发释抑时间进行设置。
图 1-14
注:改变前三项的设置会导致屏幕右上角状态栏的变化。
4. 按 FORCE 按钮:强制产生一触发信号,主要应用于触发方式中的“普通”和“单
次”模式。
5. 按 50% 按钮,设定触发电平在触发信号幅值的垂直中点。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
初步了解快捷功能
如下图所示,在快捷功能区(QUICK)有两个按键。下面的练习逐渐引导您熟悉快捷
功能的设置。
图 1-15 快捷功能按钮
1. 使用 MEASURE 功能打开快速测量,在屏幕上显示在 MEASURE 快速测量
中设置的三个测量通道。此功能所测量的项目为当前选中通道的测量值。
2. 使用 PRINT 功能打开快速打印,根据打印设置打印屏幕数据或直接存储数据到
U 盘。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
第 2 章 高级操作指南
到目前为止,您已经初步熟悉了 DS1000B 系列示波器的垂直控制区(VERTICAL)、
水平控制区(HORIZONTAL)、触发系统(TRIGGER)的操作,以及前后面板各功
能区和按键、旋钮的作用。通过前一章的介绍,用户应该熟悉通过观察状态栏来确
定示波器设置的变化。如果您还没有熟悉上述的操作和方法,建议您阅读第 1 章,
“初级操作指南”。
本章主要阐述以下题目:
设置垂直系统 ( CH1 、 CH2 、 CH3 、 CH4 、 MATH 、 REF 、
垂直 、垂直 )
设置水平系统 ( MENU 、水平 、水平 )
设置触发系统 ( MODE 、 、 MENU 、 FORCE 、 50% )
设置采样方式 ( ACQUIRE )
设置显示方式 ( DISPLAY )
存储和调出 ( STORAGE )
辅助系统设置 ( UTILITY )
自动测量 ( MEASURE )
光标测量 ( CURSOR )
使用执行按钮 ( AUTO 、 RUN/STOP 、 SINGLE )
建议您详细阅读本章,了解DS1000B多样的测量功能和其它操作方法。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
通过输入信号的交流和直流成分。
阻挡输入信号的直流成分。
断开输入信号。
限制带宽至 20MHz,以减少显示噪音。
满带宽。
根据探头衰减因数选取其中一个值,以
保持垂直标尺读数准确。按照 1-2-5
步进。
粗调按 1-2-5 进制设定垂直灵敏度。
微调则在粗调设置范围之间进一步细
分,以改善垂直分辨率。
设置垂直系统
通道设置
每个通道有独立的垂直菜单。每个项目都按不同的通道单独设置。
按 CH1 功能按键,系统显示 CH1 通道的操作菜单,说明见下表:
图 2-1 表 2-1 通道设置功能菜单,第一页
图 2-2 表 2-2 通道设置功能菜单,第二页
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL

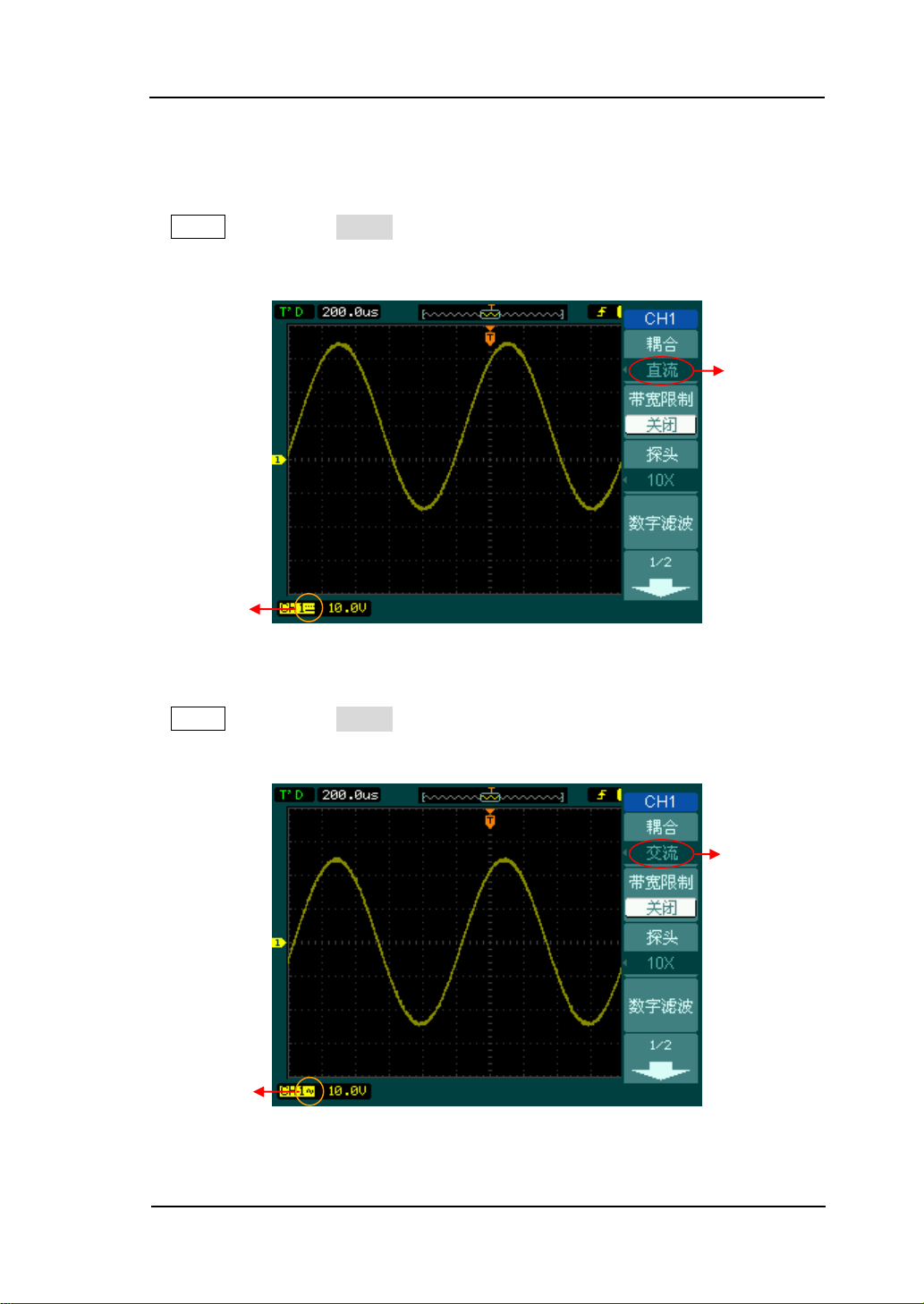

1. 设置通道耦合
以 CH1 通道为例,被测信号是一含有直流偏置的方波信号。
按 CH1 耦合 直流 ,设置为直流耦合方式。被测信号含有的直流分量和
交流分量都可以通过。波形显示如下图所示。
图 2-3 直流耦合设置
按 CH1 耦合 交流 ,设置为交流耦合方式。被测信号含有的直流分量被
阻隔。波形显示如下图所示。
图 2-4 交流耦合设置
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL

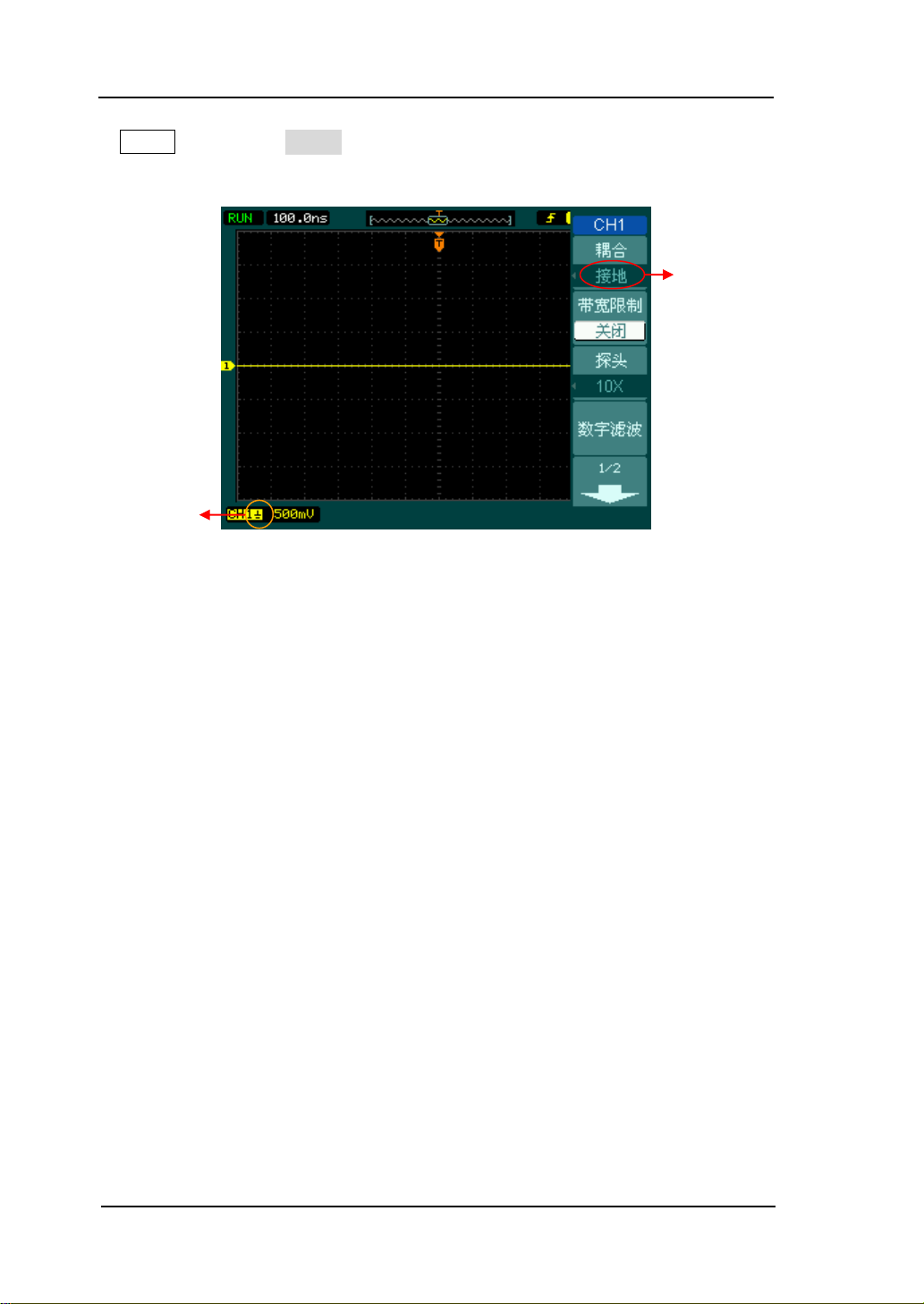

按 CH1 耦合 接地 ,设置为接地方式。被测信号含有的直流分量和交流
分量都被阻隔。波形显示如下图所示:
图 2-5 接地耦合设置
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
2.设置通道带宽限制
以 CH1 通道为例,被测信号是一含有高频振荡的脉冲信号。
按 CH1 带宽限制 关闭 ,设置带宽限制为关闭状态。被测信号含有的高
频分量可以通过。波形显示如下图所示。
图 2-6 关闭带宽限制
按 CH1 带宽限制 打开 ,设置带宽限制为打开状态。被测信号含有的大
于 20MHz 的高频分量被阻隔。波形显示如下图所示。
图 2-7 打开带宽限制
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
3. 调节探头比例
为了配合探头的衰减系数,需要在通道操作菜单中调整相应的探头衰减比例系数。
如探头衰减系数为 10:1,示波器输入通道的比例也应设置成 10X ,以避免显示的
档位信息和测量的数据发生错误。

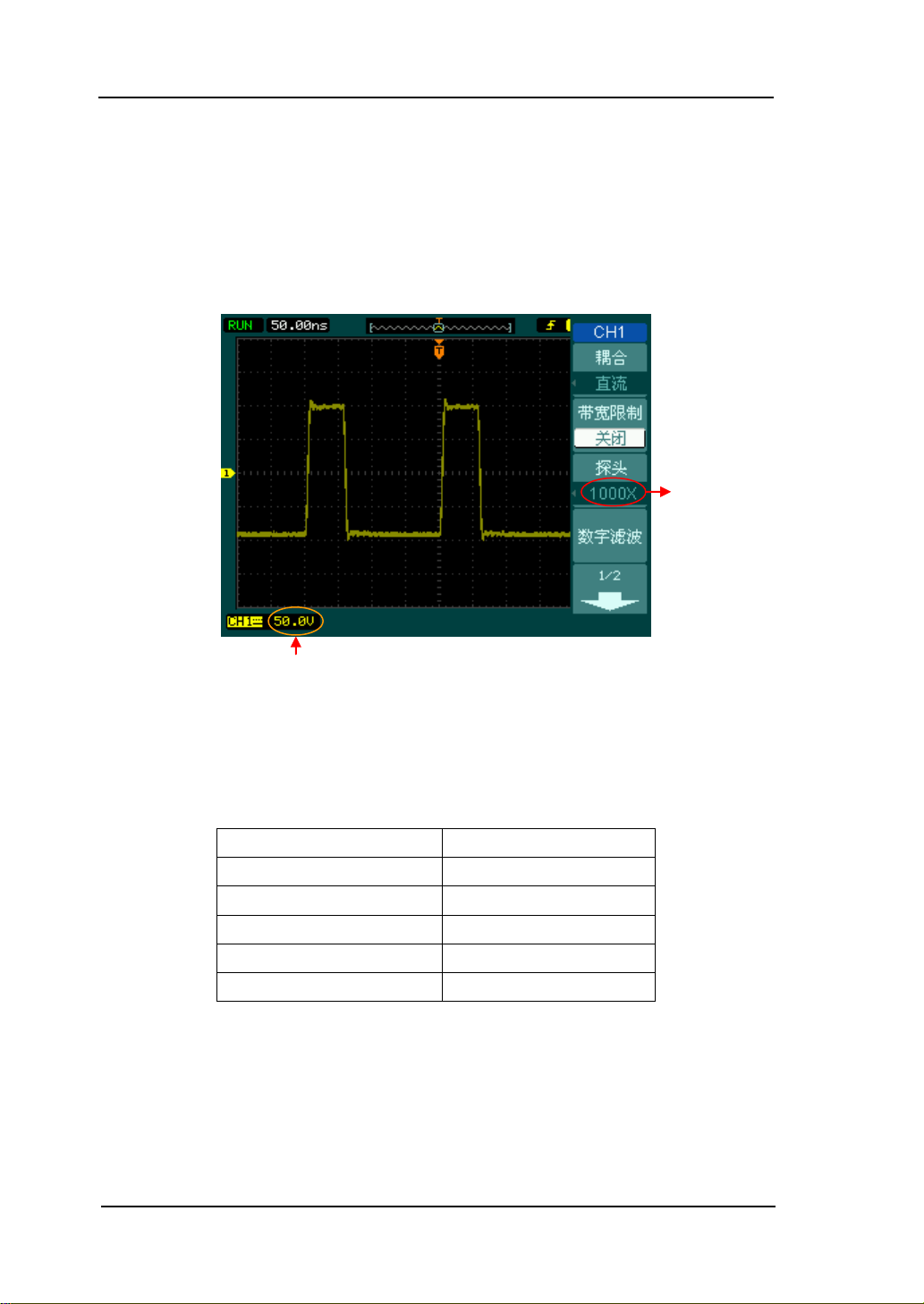

下图的示例为应用 1000:1 探头时的设置及垂直档位的显示。
图 2-8 设置探头衰减系数
表 2-3 探头衰减系数
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
操作技巧
切换粗调/微调不但可以通过此菜单操作,更可以通过按下垂直 旋钮
作为设置输入通道的粗调/微调状态的快捷键。
4. 档位调节设置
垂直档位调节分为粗调和微调两种模式。垂直灵敏度的范围是 2mV/div 至 10V/div。
粗调是以 1 -2 - 5 方式确 定 垂直档 位 灵敏 度 。即 以 2mV/div、 5mV/div、
10mV/div……10V/div 方式步进。
微调是指在当前垂直档位范围内进一步调整。如果输入的波形幅度在当前档位略大
于满刻度,而应用下一档位波形显示幅度稍低,可以应用微调改善波形显示幅度,
以利于观察信号细节。

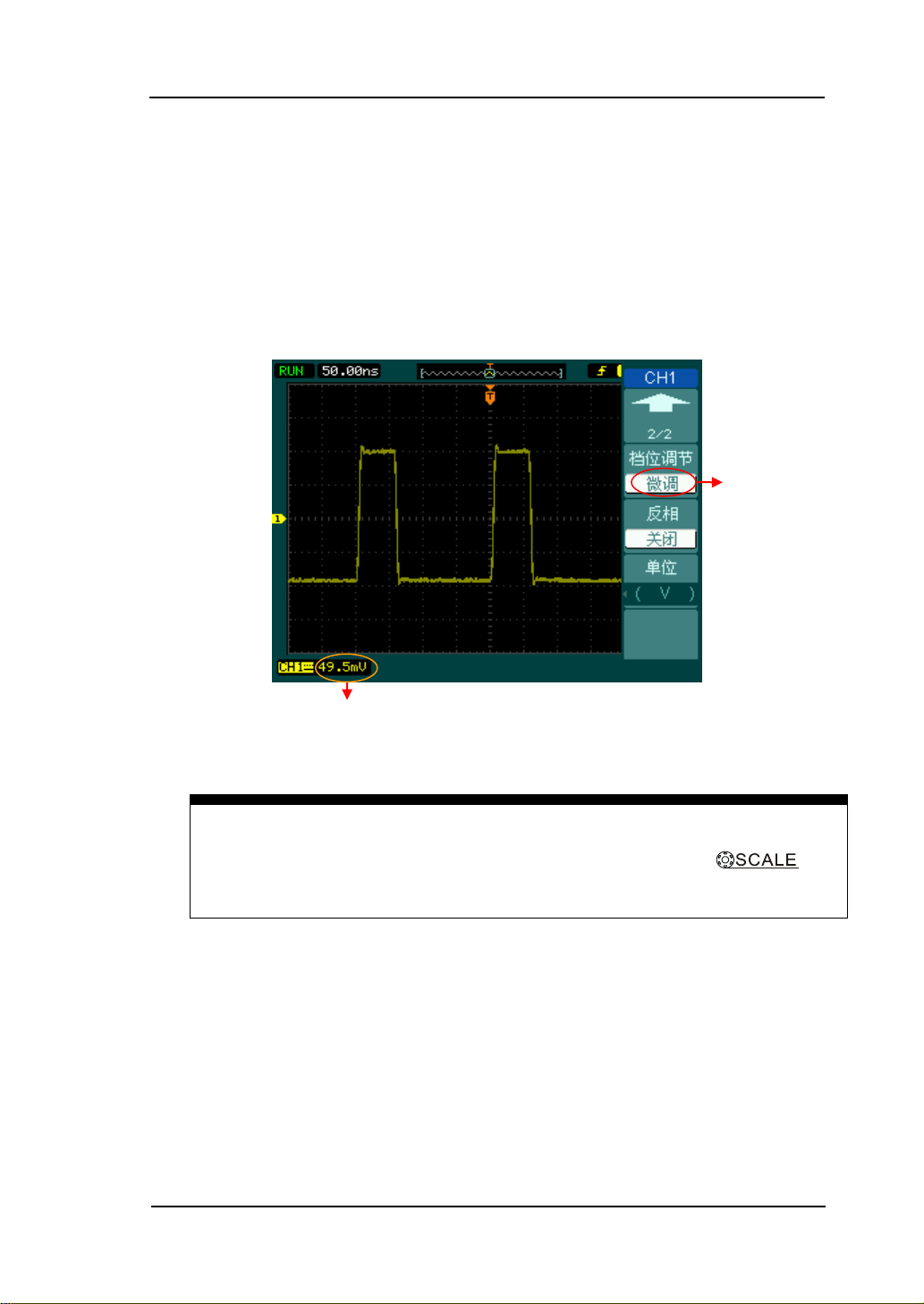

图 2-9 档位调节
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
5.波形反相的设置
波形反相:显示的信号相对地电位翻转 180 度。
图 2-10 未反相的波形

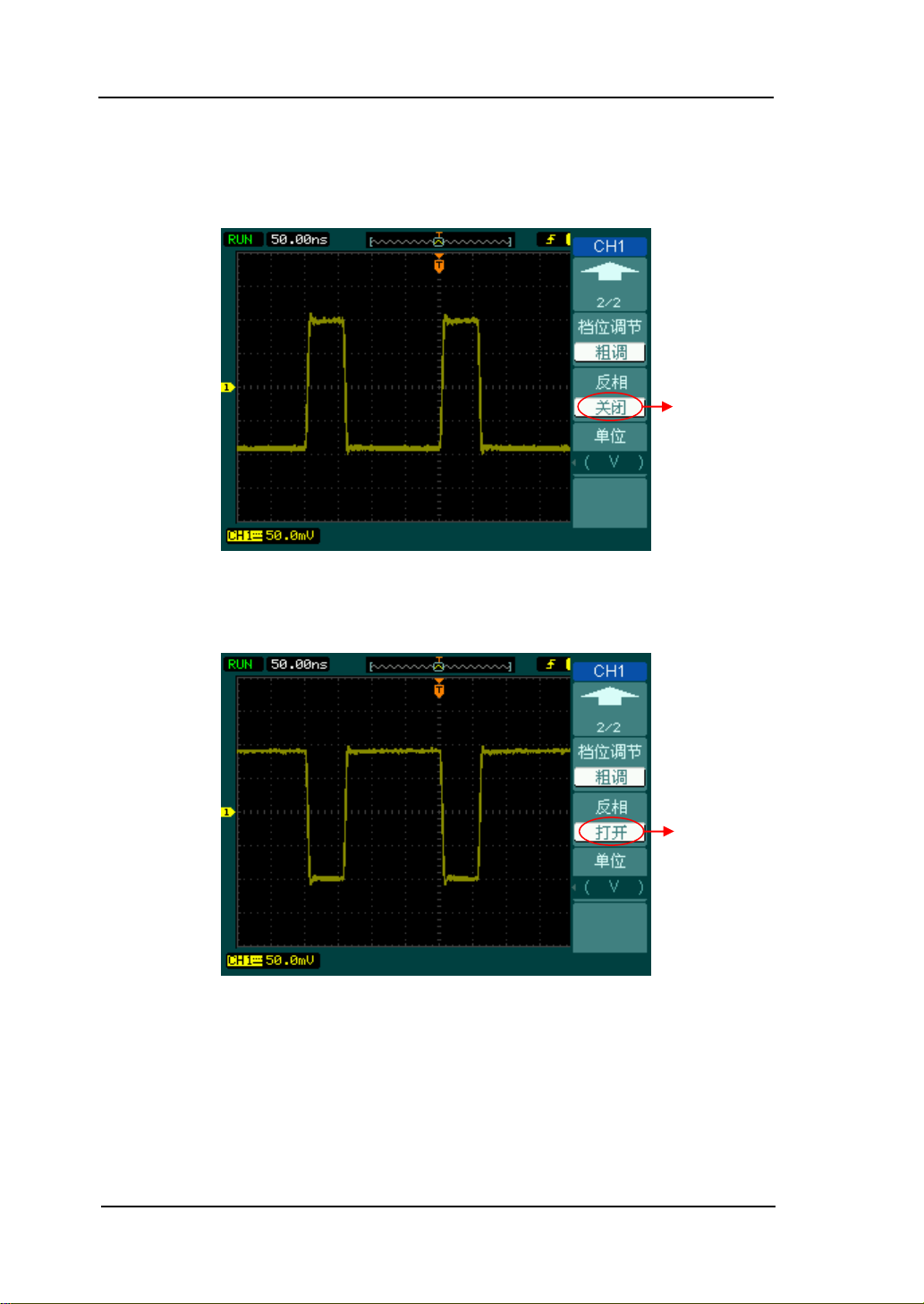

图 2-11 反相的波形
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
6.数字滤波
按 CH1 (第一页) 数字滤波,系统显示 FILTER 数字滤波功能菜单,旋动多功
能旋钮( )设置频率上限和下限,设定滤波器的带宽范围。说明见表 2-4:

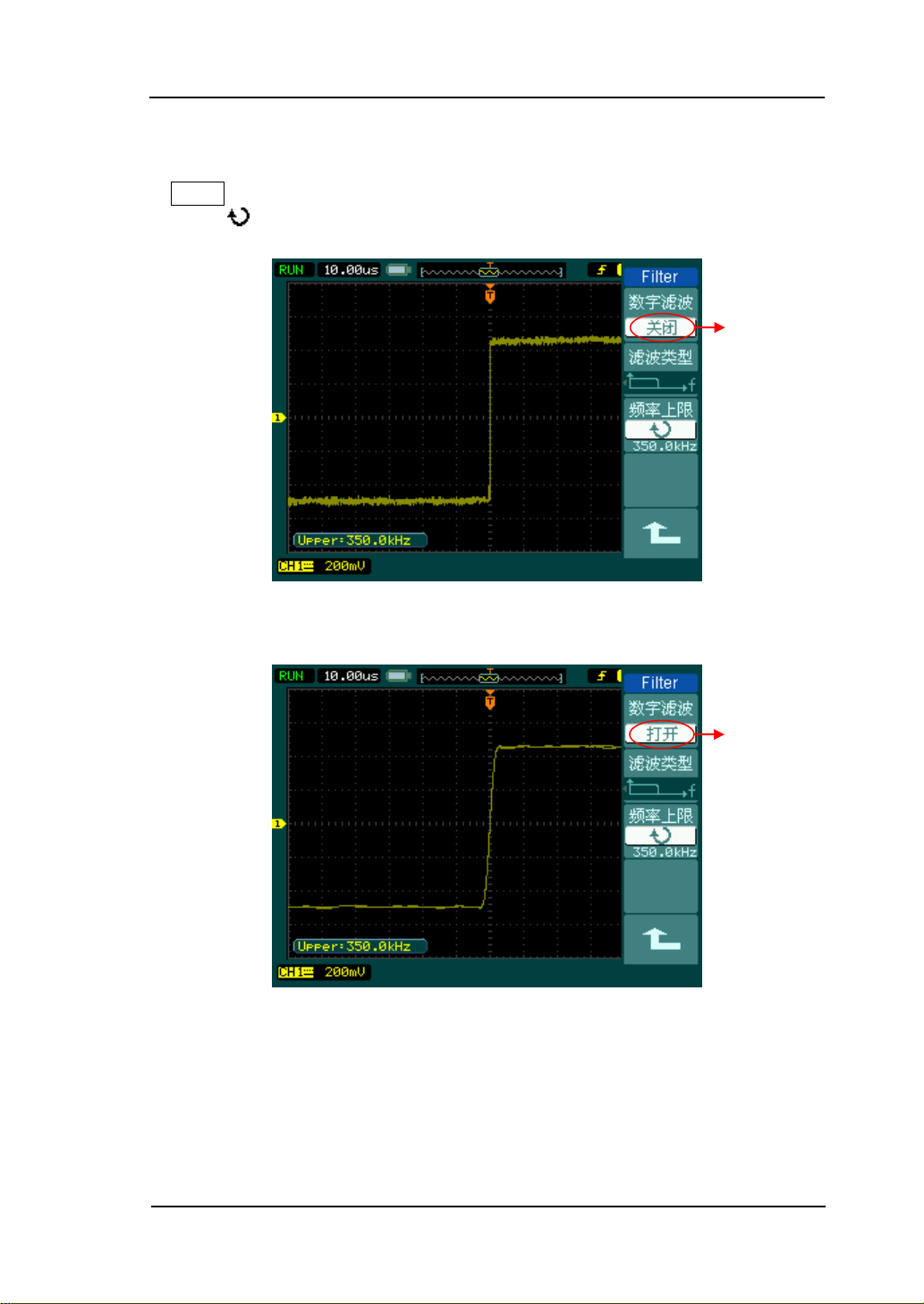

图 2-12 关闭数字滤波
图 2-13 打开数字滤波
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
设置滤波器为低通滤波
设置滤波器为高通滤波
设置滤波器为带通滤波
设置滤波器为带阻滤波
图 2-14 表 2-4 数字滤波功能菜单说明
注*:低通滤波时,需设置频率上限;高通滤波时,需设置频率下限;带通滤波时
及带阻滤波时,需设置上下限。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
信源 A 与信源 B 波形相加
信源 A 波形减去信源 B 波形
信源 A 与信源 B 波形相乘
FFT 数学运算
设定信源 A 为 CH1、CH2、
CH3、CH4 通道波形
设定信源 B 为 CH1、CH2、
CH3、CH4 通道波形

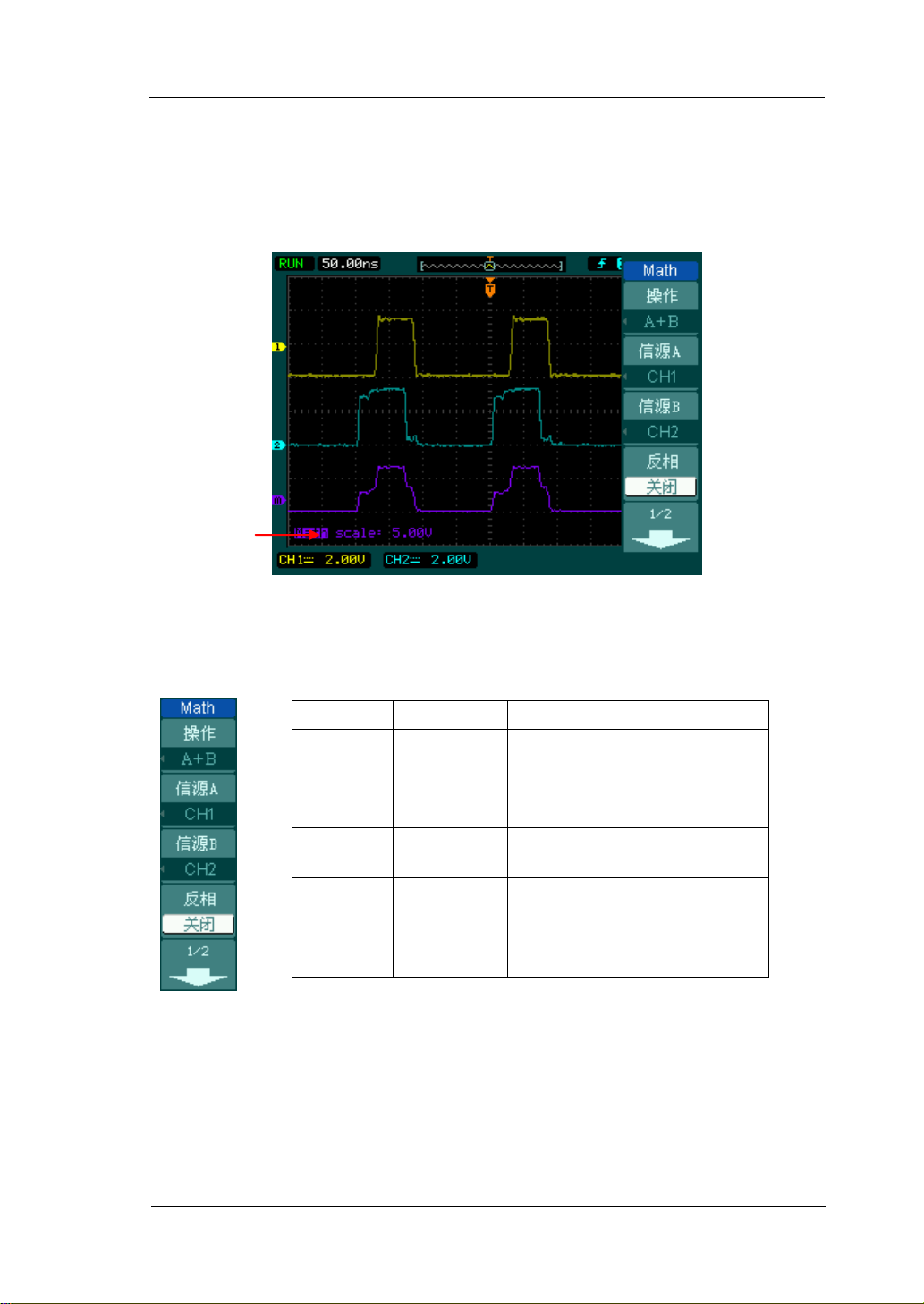

数学运算
数学运算(MATH)功能是显示 CH1、CH2、CH3、CH4 通道波形相加、相减、相
乘以及 FFT 运算的结果。数学运算的结果同样可以通过栅格或光标进行测量。
图 2-15 数学运算功能
图 2-16 表 2-5 数学运算功能菜单说明,第一页
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
图 2-17 表 2-6 数学运算功能菜单说明,第二页
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
设定以 Vrms 为垂直刻度单位
设定以 dBVrms 为垂直刻度单位
信源 A 与信源 B 波形相加
信源 A 波形减去信源 B 波形
信源 A 与信源 B 波形相乘
FFT 数学运算
设定 CH1、CH2、CH3、CH4 为
运算波形
Rectangle
Hanning
Hamming
Blackman
设定 Rectangle 窗函数
设定 Hanning 窗函数
设定 Hamming 窗函数
设定 Blackman 窗函数
1. FFT 频谱分析
使用 FFT(快速傅立叶变换)数学运算可将时域(YT)信号转换成频域信号。使用
FFT 可以方便地观察下列类型的信号:
测量系统中谐波含量和失真
表现直流电源中的噪声特性
分析振动
图 2-18 表 2-7 FFT 频谱分析功能菜单说明
图 2-19 表 2-8 FFT 频谱分析功能菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
FFT 操作技巧
具有直流成分或偏差的信号会导致 FFT 波形成分的错误或偏差。为减少直流成分
可以选择 交流 耦合方式。
为减少重复或单次脉冲事件的随机噪声以及混叠频率成分,可设置示波器的获取
模式为平均获取方式。
如果在一个大的动态范围内显示 FFT 波形,建议使用 dBVrms 垂直刻度。dB 刻度
应用对数方式显示垂直幅度大小。
DS1000B 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.

RIGOL
最好的频率分辨,最差
的幅度分辨率。
与不加窗的状况基本类
似。
暂态或短脉冲,信号电平在此前后
大致相等。
频率非常相近的等幅正弦波。
具有变化比较缓慢波谱的宽带随机
噪声
与矩形窗比,具有较好
的频率分辨率,较差的
幅度分辨率。
Hamming 窗的频率分
辨 率 稍 好 于 Hanning
窗。
正弦、周期和窄带随机噪声。
暂态或短脉冲,信号电平在此前后
相差很大。
名词解释
FFT 分辨率:定义为采样率与运算点的商。在运算点数固定时,采样率越低
FFT 分辨率就越好。
奈奎斯特频率:对最高频率量为 F 的波形,必须使用至少 2F 的采样率才能
重建原波形。它也被称为奈奎斯特判则,这里 F 是奈奎斯特频率,而 2F 是
奈奎斯特率。
2. 选择 FFT 窗口
在假设 YT 波形是不断重复的条件下,示波器对有限长度的时间记录进行 FFT 变换。
这样当周期为整数时,YT 波形在开始和结束处波形的幅值相同,波形就不会产生
中断。但是,如果 YT 波形的周期为非整数时,就引起波形开始和结束处的波形幅
值不同,从而使连接处产生高频瞬态中断。在频域中,这种效应称为泄漏。因此为
避免泄漏的产生,在原波形上乘以一个窗函数,强制开始和结束处的值为 0。
表 2-9 FFT 窗函数菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
选择当前 REF 通道,可选 REF 1、REF 2、
REF 3 或 REF 4(视当前打开通道而定,
例如,只打开 REF 1 则只能选择 REF 1)
选择 CH1、CH2、CH3、CH4、MATH 作
为参考通道
REF 功能
在实际测试过程中,用 DS1000B 系列数字示波器测量观察有关组件的波形,可以
把波形和参考波形样板进行比较,从而判断故障原因。此法在具有详尽电路工作点
参考波形条件下尤为适用。
按下 REF 按钮显示参考波形菜单,设置说明如下:

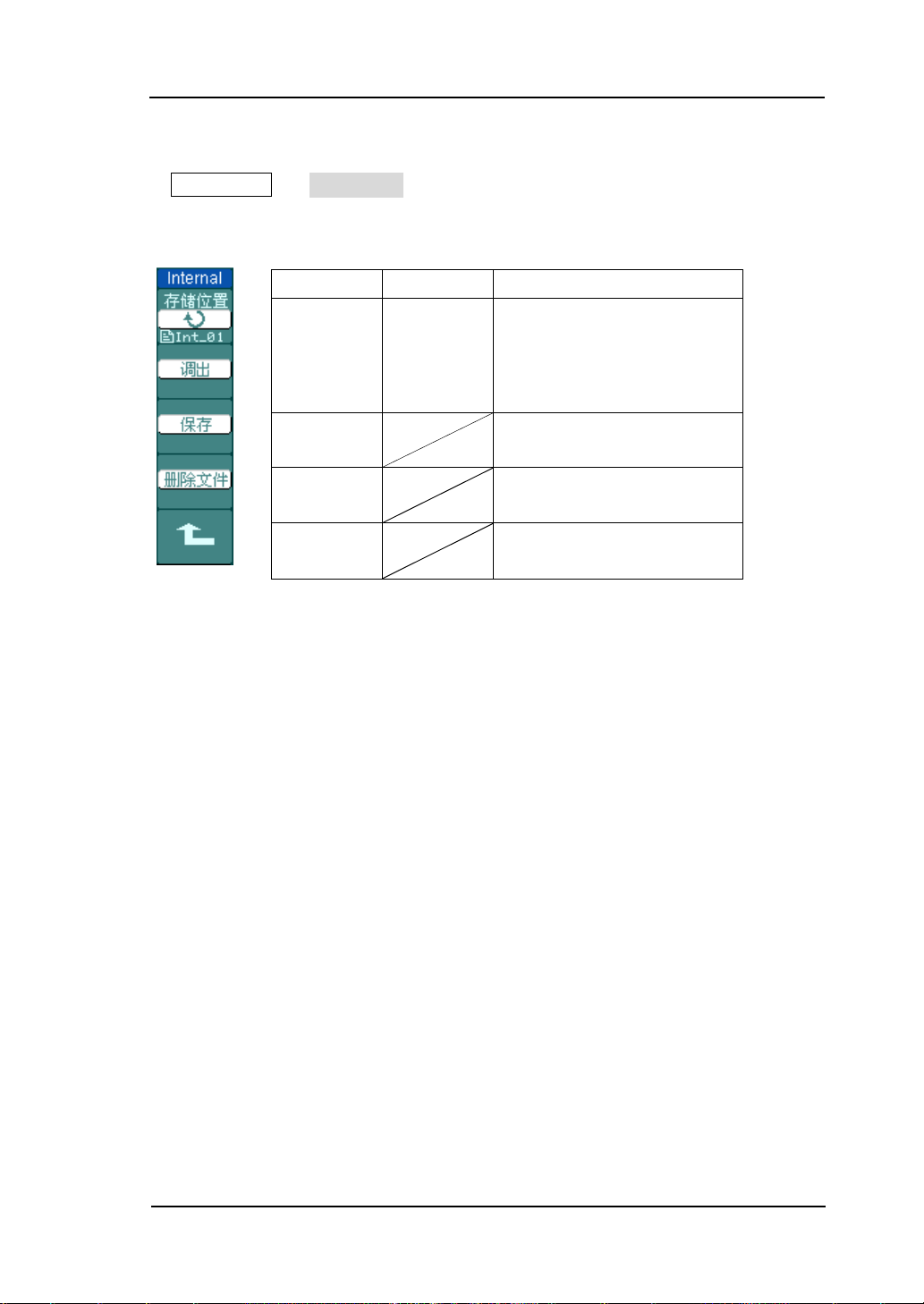

图 2-20 表 2-10 选择内部存储位置
图 2-21 表 2-11 选择内部/外部存储位置
DS1000B 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.

RIGOL
图 2-22 表 2-12 选择内部存储位置
图 2-23 表 2-13 选择外部存储位置
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
将用户保存到内部存储区的 REF 文件导
出到外部存储器(见表 2-15)
1. 导入/导出操作
按 REF 导入/导出 进入下面所示菜单。此功能需有外部存储器接入才能使用。
图 2-24 表 2-14 操作菜单说明

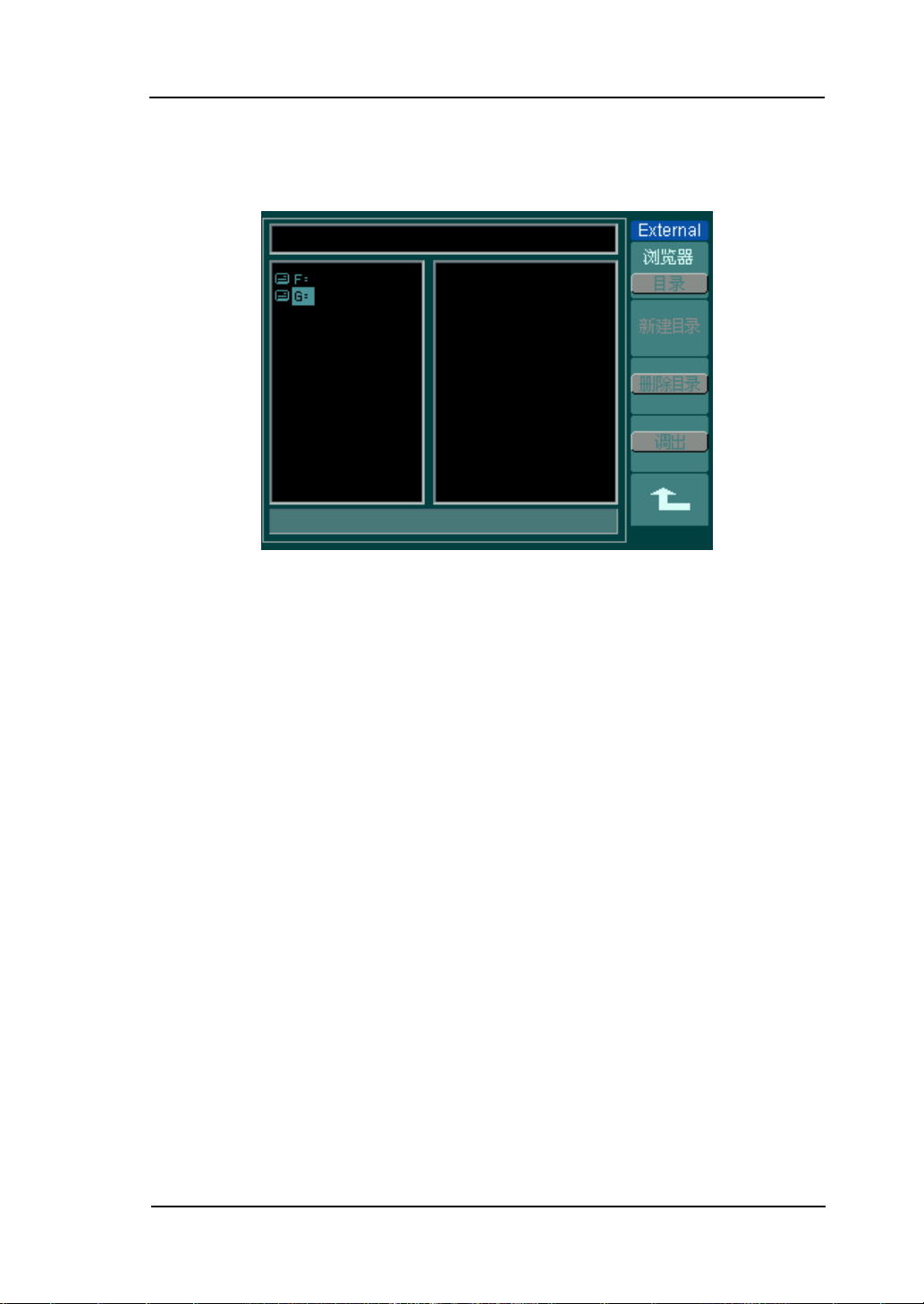

导入/导出界面显示如下;
图 2-25 导入/导出界面
DS1000B 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.

RIGOL
删除 文件名称字符串或拼音字符
串(中文输入)中高亮显示的字符
2. 导出操作
按 REF 导入/导出 导出 进入下面所示菜单。
图 2-26 表 2-15 导出操作菜单说明
导出界面显示如下:
© 2008 RIGOL Technologies, Inc.

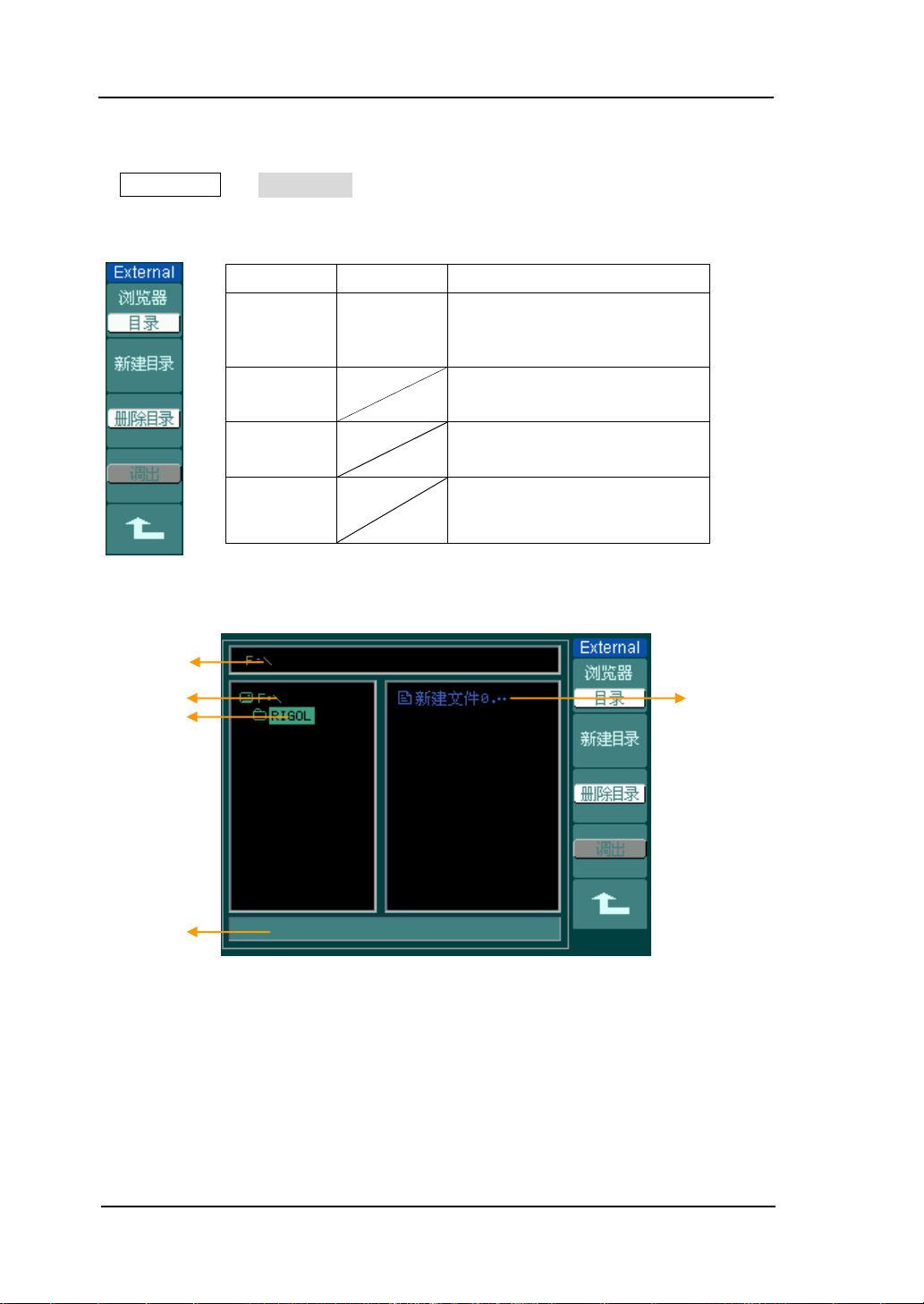

图 2-27 导出界面
DS1000B 系列数字示波器用户手册

RIGOL
文件系统焦点在路径和文件时,
该键用来新建文件,否则为新建
目录操作(见表 2-16)

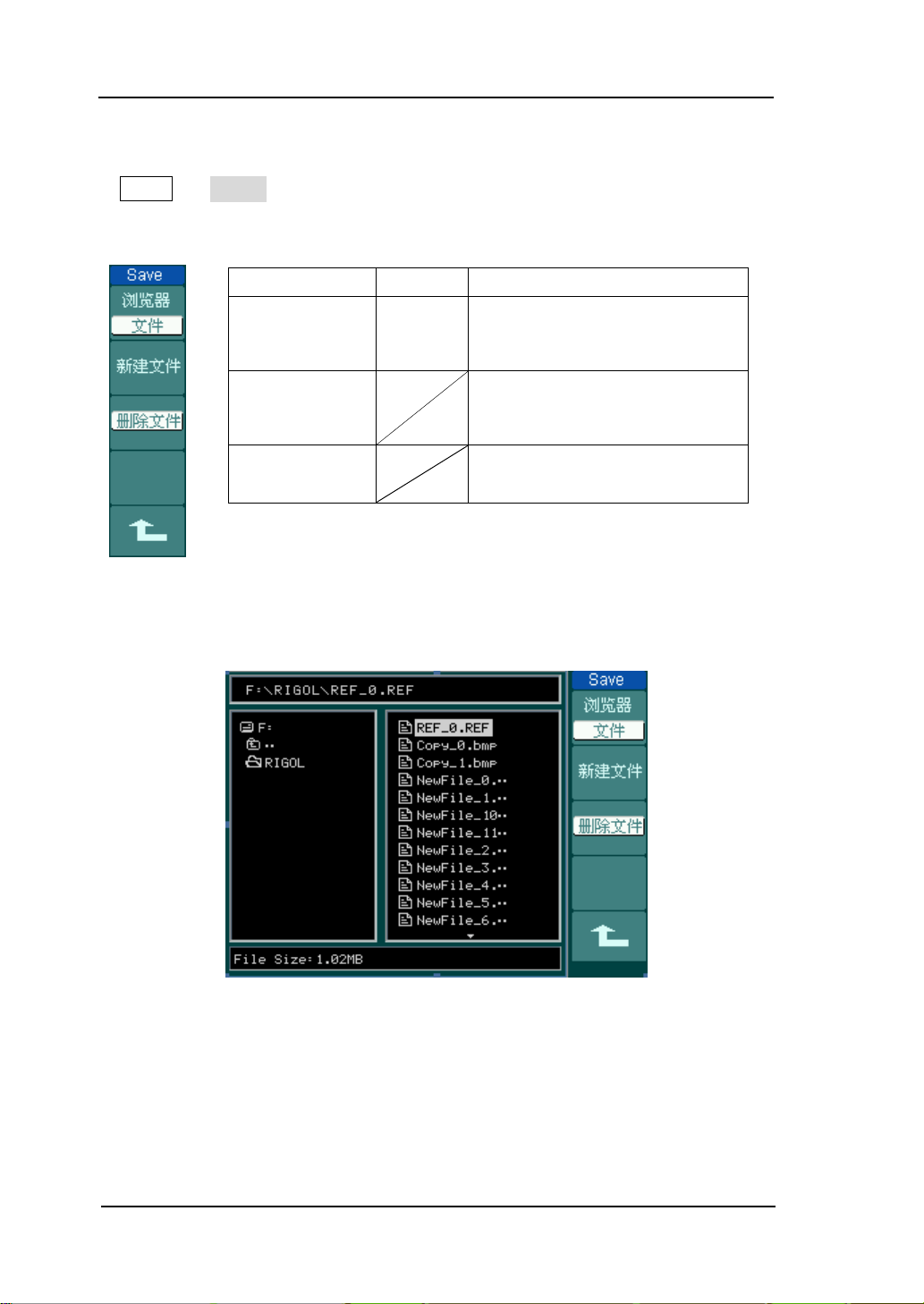

3. 保存到外部存储区操作
按 REF 保存 进入下面所示菜单。
图 2-28 表 2-16 保存菜单说明
保存界面显示如下:
图 2-29 保存界面
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
删除 文件名称字符串或拼音字符串
(中文输入)中高亮显示的字符

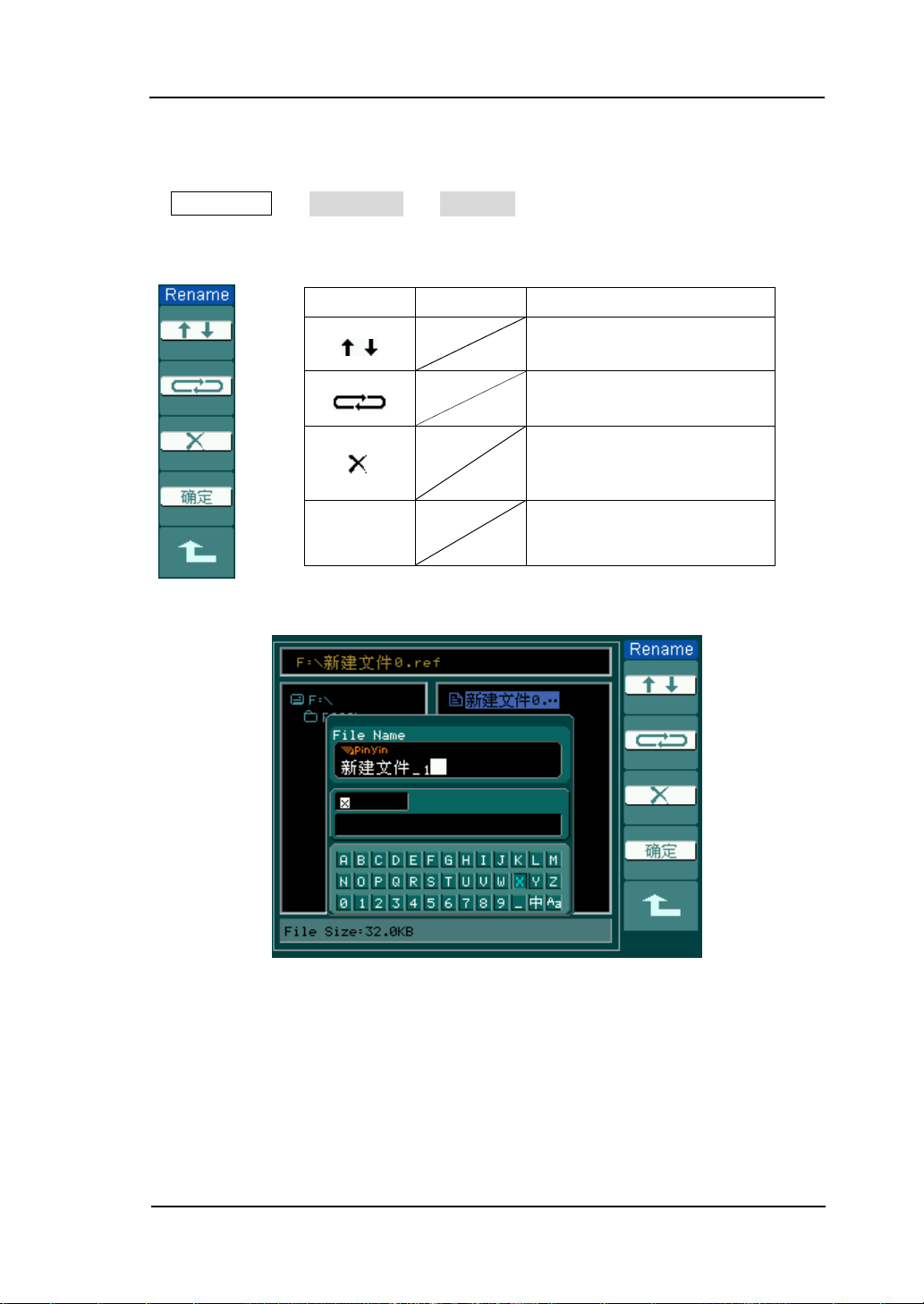

4. 新建文件(或新建目录)操作
按 REF 保存 新建文件 (或 新建目录 )进入下面所示菜单。
图 2-30 表 2-17 操作菜单说明

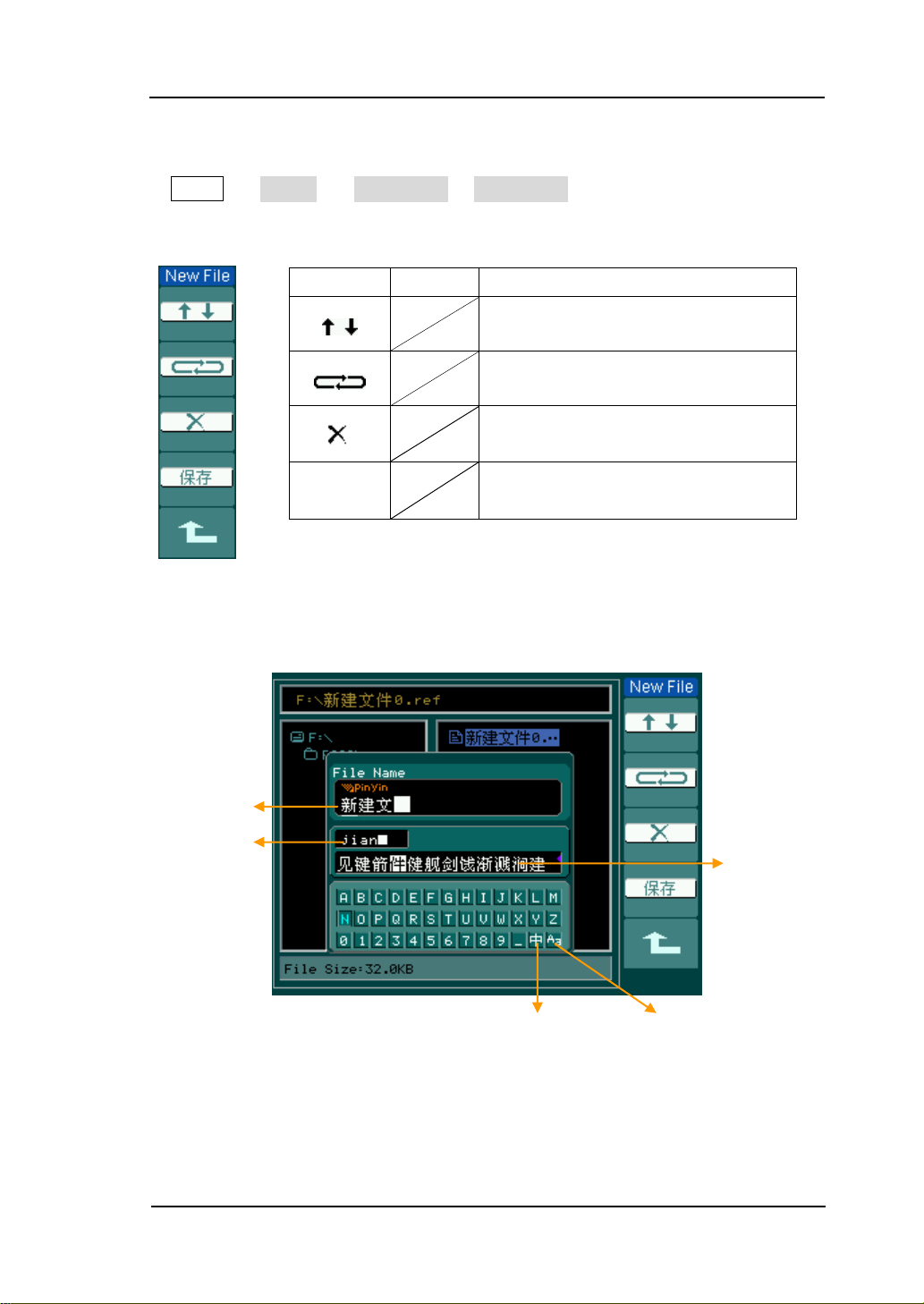

文件名输入界面如下:
© 2008 RIGOL Technologies, Inc.
图 2-31 中文输入界面
DS1000B 系列数字示波器用户手册

RIGOL
5. 导入文件操作

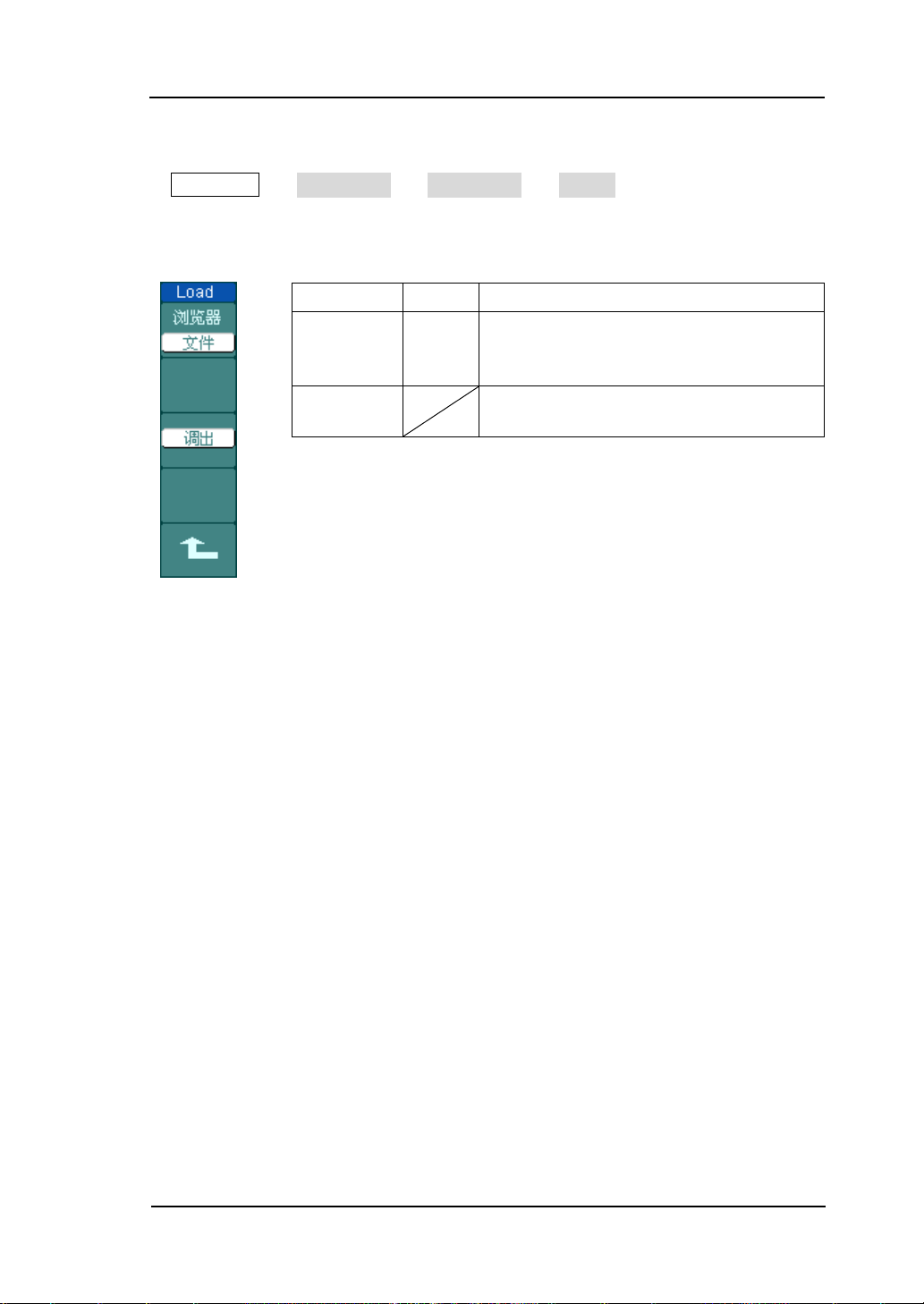

按 REF 导入 进入下面所示菜单。
图 2-32 表 2-18 操作菜单说明
导入界面显示如下:

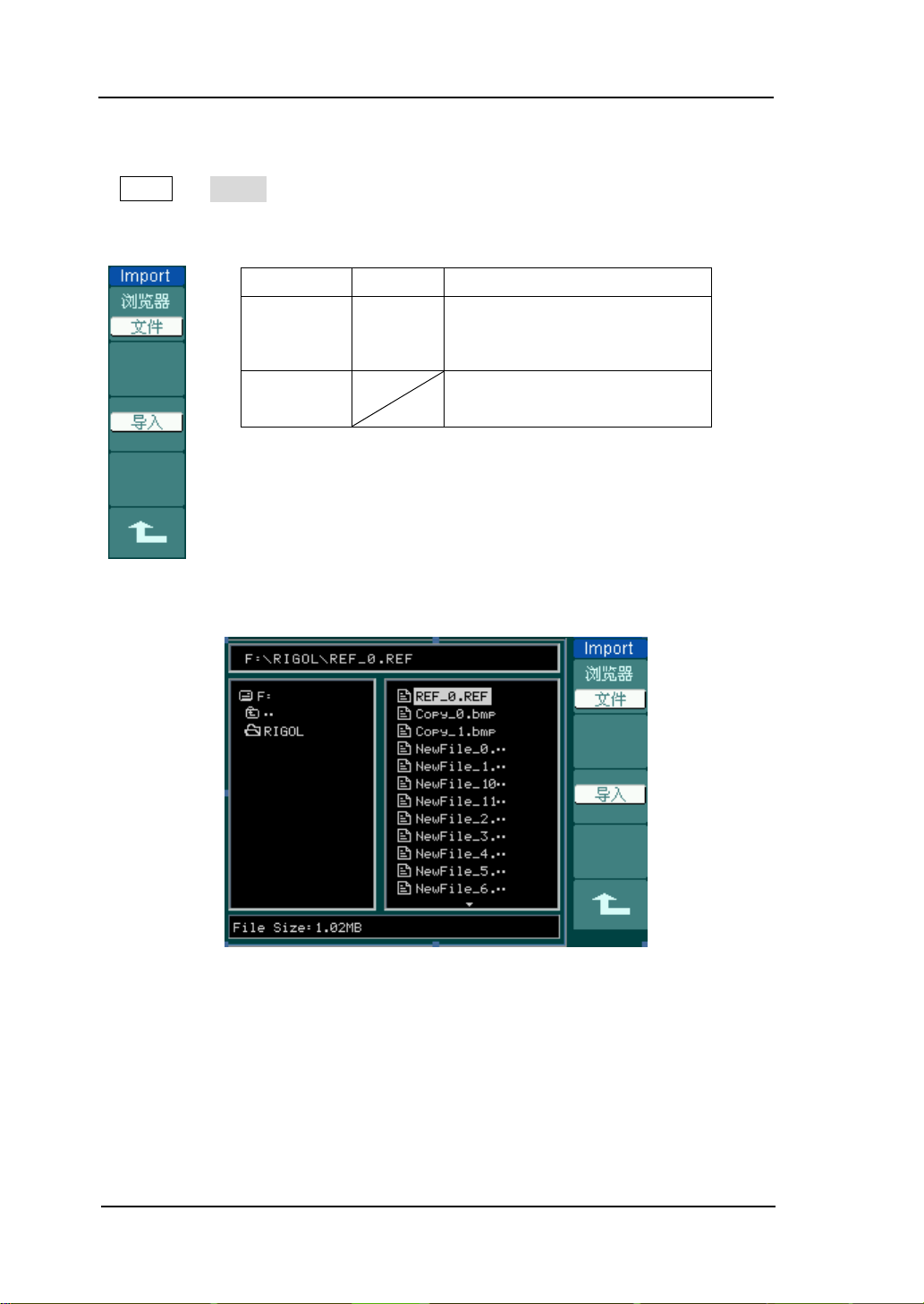

图 2-33 导入界面
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL

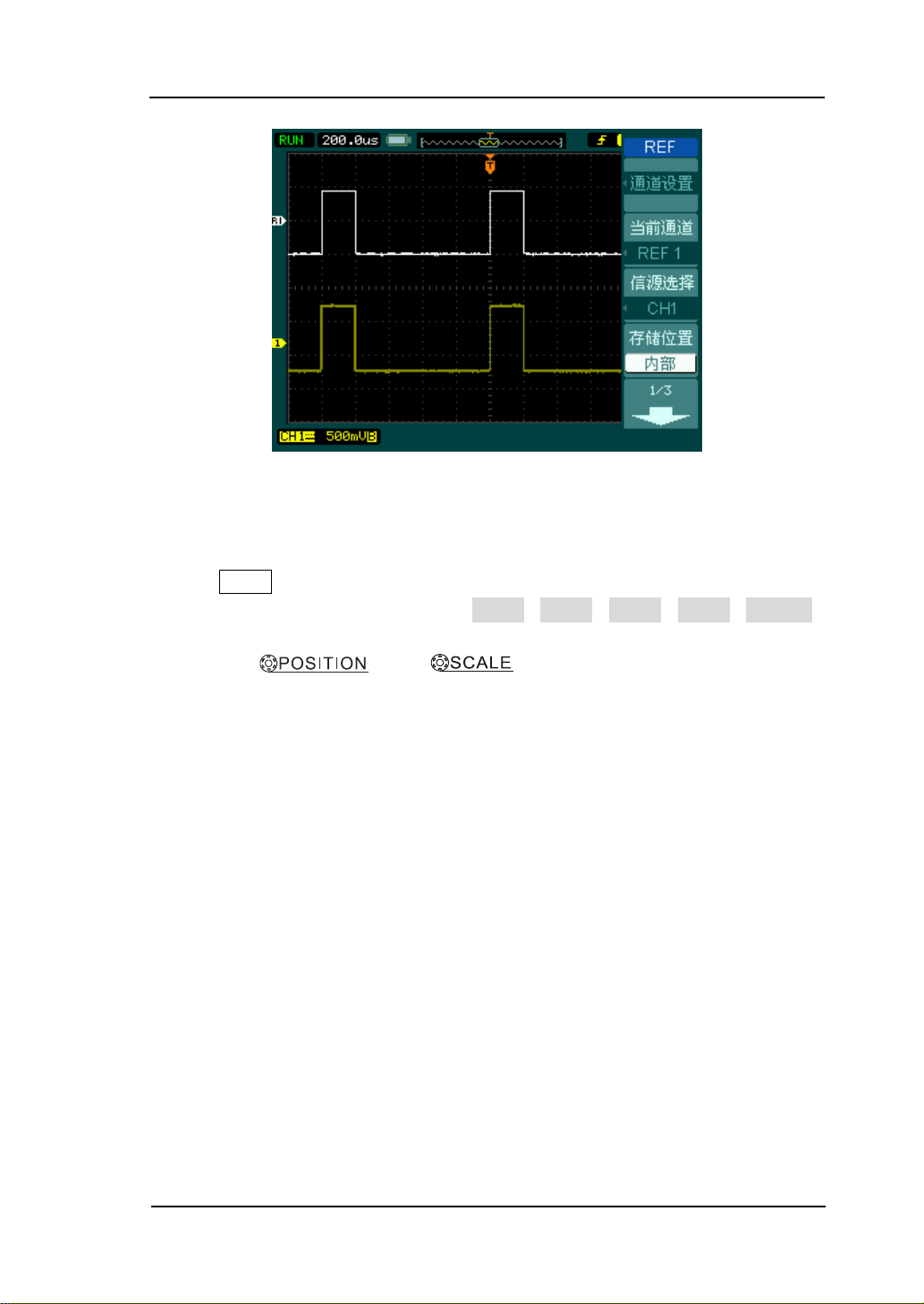

图 2-34 导入 REF 波形
操作说明:
1. 按下 REF 菜单按钮,显示参考波形菜单。
2. 按1号菜单操作键选择参考波形的( CH1 、 CH2 、 CH3 、 CH4 、 MATH )
通道。
3. 旋转垂直 和垂直 旋钮调整参考波形的垂直位置和档位
至适合的位置。
4. 按2号菜单操作键选择波形参考的存储位置。
5. 按3号菜单操作键保存当前屏幕波形到内部或外部存储区作为波形参考。
注意:在X-Y波形存储方式下,参考波形功能不适用。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
CH1(黑底黄字)
CH1(黄底黑字)
无状态标志
CH2(黑底天蓝字)
CH2(天蓝底黑字)
无状态标志
CH3(黑底粉字)
CH3(粉底黑字)
无状态标志
CH4(黑底深蓝字)
CH4(深蓝底黑字)
无状态标志
MATH(紫底黑字)
MATH(黑底紫字)
无状态标志
选择和关闭通道
DS1000B 的 CH1、CH2、CH3、CH4 为信号输入通道。此外,对于数学运算(MATH)
和(REF)的显示和操作也是按通道等同处理。因此,在处理 MATH 和 REF 时,
也可以理解为是在处理相对独立的通道。
欲打开或选择某一通道时,只需按其对应的通道按键。通道按键灯亮说明该通道已
被激活,若希望关闭某个通道,再次按下该通道按键或此通道在当前处于选中状态
时,通道按键灯灭。
表 2-19 操作菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
垂直 和垂直 旋钮的应用
1. 垂直 旋钮调整所有通道(不包括数学运算,REF)波形的垂直位
置。这个控制钮的解析度是根据垂直档位而变化,按下此旋钮使选中通道的位
移立即回零。
2. 垂直 旋钮调整所有通道(不包括数学运算和 REF)波形的垂直分辨
率。粗调是以 1-2-5 方式确定垂直档位灵敏度。顺时针增大,逆时针减小垂
直灵敏度。微调是在当前档位进一步调节波形显示幅度。同样顺时针增大,逆
时针减小显示幅度。粗调、微调可通过按垂直 旋钮切换。
3. 需要调整的通道(不包括数学运算和 REF)只有处于选中的状态(见上节所述),
垂直 和垂直 旋钮才能调节此通道。REF(参考波形)
的垂直档位调整对应其存储位置的波形设置。
4. 调整通道波形的垂直位置时,屏幕在左下角显示垂直位置信息。例如:
POS: 32.4mV ,显示的文字颜色与通道波形的颜色相同,以“V”(伏)为
单位。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
Y-T 方式显示垂直电压与水平时间
的相对关系
X-Y 方式在水平轴上显示通道 1 幅
值,在垂直轴上显示通道 2 幅值
Roll 方式下示波器从屏幕右侧到左
侧滚动更新波形采样点

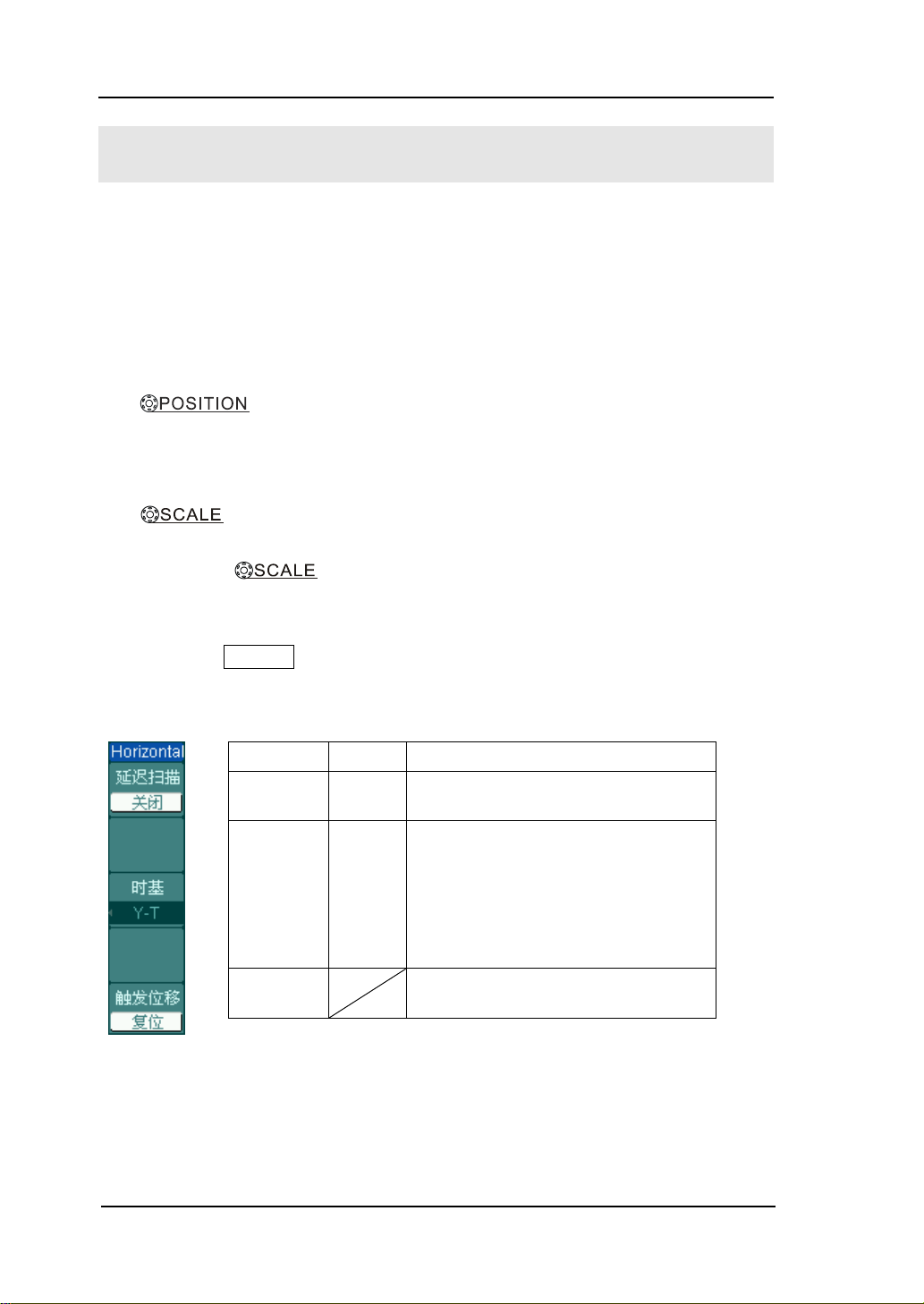

设置水平系统
1. 水平控制旋钮
使用水平控制钮可改变水平刻度(时基)、触发在内存中的水平位置(触发位移)。
屏幕水平方向上的中点是波形的时间参考点。改变水平刻度会导致波形相对屏幕中
心扩张或收缩。水平位置改变波形相对于触发点的位置。
水平 :
调整通道波形(包括数学运算)的水平位置。这个控制钮的解析度是根据时基而变
化,按下此旋钮使触发位置立即回到屏幕中心。
水平 :
调整主时基或延迟扫描(Delayed)时基,即秒/格(s/div)。当延迟扫描被打开时,
将通过改变水平 旋钮改变延迟扫描时基而改变窗口宽度。详情请参看延
迟扫描(Delayed)的介绍。
水平控制按键 MENU :显示水平菜单。(见下表)
图 2-35 表 2-20 操作菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
名词解释
Y-T 方式: 此方式下 Y 轴表示电压量,X 轴表示时间量。
X-Y 方式: 此方式下 X 轴表示通道 1 电压量,Y 轴表示通道 2 电压量。
滚动模式: 当仪器进入滚动模式,波形自右向左滚动刷新显示。在滚动模式中,
波形水平位移和触发控制不起作用。一旦设置滚动模式,时基控制设
定必须在 500ms/div 或更慢。
慢扫描模式: 当水平时基控制设定在 50 ms/div 或更慢,仪器进入慢扫描采样方式。
在此方式下,示波器先行采集触发点左侧的数据,然后等待触发,在
触发发生后继续完成触发点右侧波形。应用慢扫描模式观察低频信号
时,建议将通道耦合设置成 直流 。
秒/格(s/div):水平刻度(时基)单位。如波形采样被停止(使用 RUN/STOP 键),
时基控制可扩张或压缩波形。
① ②③ ④

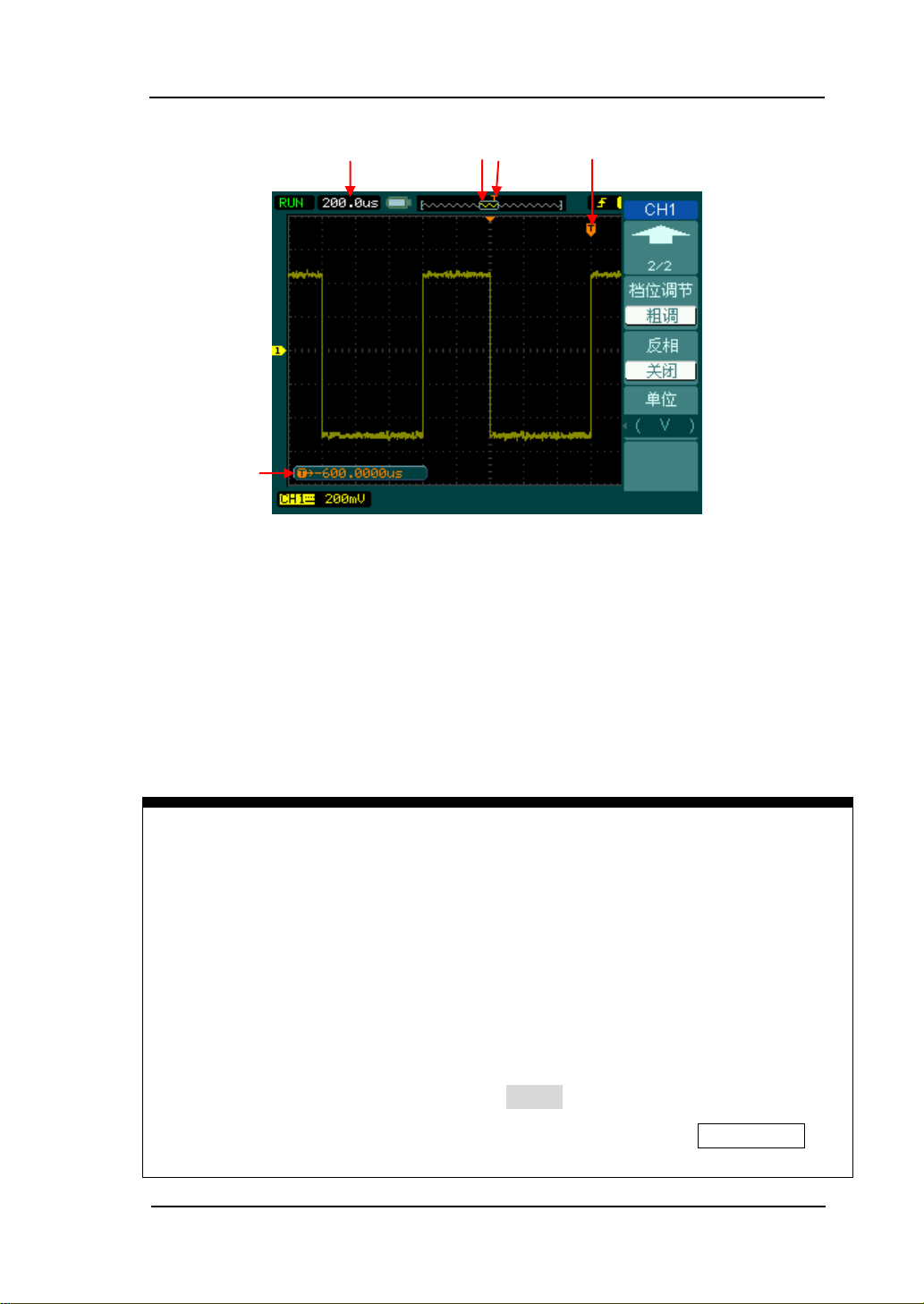

图 2-36 标志说明
标志说明
①. 水平时基(主时基)显示,即“秒/格”(s/div)。
②. 标志代表当前的波形视窗在内存中的位置。
③. 标识触发点在内存中的位置。
④. 标识触发点在当前波形视窗中的位置。
⑤. 触发位置相对于视窗中点的水平距离。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
操作技巧
进入延迟扫描不但可以通过水平区域的 MENU 菜单操作,也可以直接按下此区
域的水平 旋钮作为延迟扫描快捷键,切换到延迟扫描状态。
2. 延迟扫描
延迟扫描用来放大一段波形,以便查看图像细节。延迟扫描时基设定不能慢于主时
基的设定。

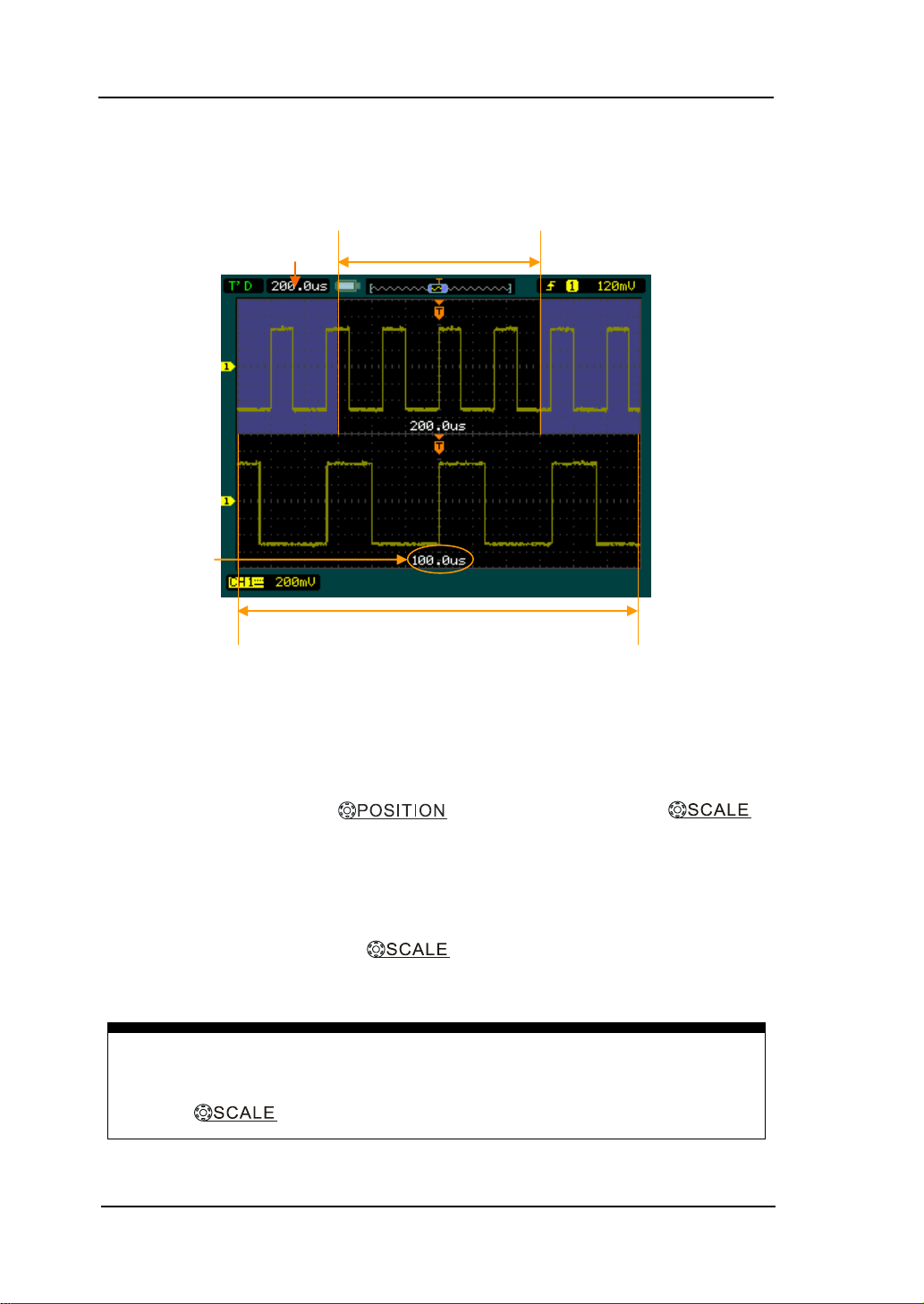

图 2-37 延迟扫描
在延迟扫描下,分两个显示区域,如上图所示。
上半部分显示的是原波形,未被半透明蓝色覆盖的区域是期望被水平扩展的波形部
分。此区域可以通过转动水平 旋钮左右移动,或转动水平 旋
钮扩大和减小选择区域。
下半部分是选定的原波形区域经过水平扩展的波形。值得注意的是,延迟时基相对
于主时基提高了分辨率(如上图所示)。由于整个下半部分显示的波形对应于上半
部分选定的区域,因此转动水平 旋钮减小选择区域可以提高延迟时基,
即提高了波形的水平扩展倍数。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
3. X-Y 方式
此方式只适用于通道 1、通道 2 (通道 3 和通道 4 不适用)。选择 X-Y 显示方式以
后,水平轴上显示通道 1 电压,垂直轴上显示通道 2 电压。
图 2-38 X-Y 显示方式
注意: 示波器在正常 Y-T 方式下可应用任意采样速率捕获波形。在 X-Y 方式下
同样可以调整采样率和通道的垂直档位。X-Y 方式缺省的采样率是 1GSa/s。一般
情况下,将采样率适当降低,可以得到较好显示效果的李沙育图形。
以下功能在 XY 显示方式中不起作用:
自动测量模式
光标测量模式
参考或数学运算波形
延迟扫描(Delayed)
矢量显示类型
水平 旋钮
触发控制
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
设置触发系统
触发决定了示波器何时开始采集数据和显示波形。一旦触发被正确设定,它可以将
不稳定的显示转换成有意义的波形。
示波器在开始采集数据时,先收集足够的数据用来在触发点的左方画出波形。示波
器在等待触发条件发生的同时连续地采集数据。当检测到触发后,示波器连续地采
集足够的数据以在触发点的右方画出波形。
示波器操作面板的触发控制区包括触发电平调整旋钮 和触发菜单按键。
MODE : 可以设置三种触发方式:自动(Auto)、普通(Normal)和单次(Single)。
: 触发电平设定触发点对应的信号电压,按下此旋钮使触发电平回零。
50% : 将触发电平设定在触发信号幅值的垂直中点。
FORCE : 强制产生一触发信号,主要应用于触发方式中的“普通”和“单次”
模式。
MENU : 触发设置菜单键。(见下图)
图 2-39 触发系统界面
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
触发控制
触发类型有:边沿、脉宽、视频、码型、交替。
边沿触发:当触发输入沿给定方向通过某一给定电平时,边沿触发发生。
脉宽触发:设定一定的脉宽条件捕捉特定脉冲。
视频触发:对标准视频信号进行场或行视频触发。
码型触发:通过查找指定码型识别触发条件。
交替触发:稳定触发不同步信号。
下面分别对各种触发菜单进行说明。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
CH1
CH2
CH3
CH4
EXT
EXT/5
市电
设置通道 1 作为信源触发信号
设置通道 2 作为信源触发信号
设置通道 3 作为信源触发信号
设置通道 4 作为信源触发信号
设置外触发输入通道作为信源触
发信号
设置外触发源的数值除以 5,扩
展外触发电平范围
设置市电触发
设置在信号上升边沿触发
设置在信号下降边沿触发
设置在信号上升沿和下降沿触发
设置在没有检测到触发条件下也
能采集波形
设置只有满足触发条件时才采集
波形
设置当检测到一次触发时采样一
个波形,然后停止
边沿触发
边沿触发类型是在输入信号边沿的触发阈值上触发。在选取“边沿触发”时,即在
输入信号的上升沿、下降沿或上升和下降沿触发。
图 2-40 表 2-21 边沿触发功能菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
CH1
CH2
CH3
CH4
EXT
EXT/5
设置通道 1 作为信源触发信号
设置通道 2 作为信源触发信号
设置通道 3 作为信源触发信号
设置通道 4 作为信源触发信号
设置外触发输入通道作为信源
触发信号
设置外触发源的数值除以 5,
扩展外触发电平范围
(正脉宽大于)
(正脉宽小于)
(正脉宽等于)
(负脉宽大于)
(负脉宽小于)
(负脉宽等于)
设置在没有检测到触发条件下也能采集波
形
设置只有满足触发条件时才采集波形
设置当检测到一次触发时采样一个波形,然
后停止
脉宽触发
脉宽触发根据脉冲宽度来确定触发时刻。您可以通过设定脉宽条件捕捉异常脉冲。
图 2-41 表 2-22 操作菜单说明,第一页
图 2-42 表 2-23 操作菜单说明,第二页
注:脉冲宽度调节范围为 20ns ~ 10s。在信号满足设定条件时,将触发采样。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
CH1
CH2
CH3
CH4
EXT
EXT/5
设置通道 1 作为信源触发信号
设置通道 2 作为信源触发信号
设置通道 3 作为信源触发信号
设置通道 4 作为信源触发信号
设置外触发输入通道作为信源触发信号
设置外触发源数值除以 5,扩展外触发
电平范围
适用于黑色电平为低的视频信号
适用于黑色电平为高的视频信号
设置在视频行上触发同步
设置在指定视频行上触发同步
设置在视频奇数场上触发同步
设置在视频偶数场上触发同步
视频触发
选择视频触发以后,即可在 NTSC,PAL 或 SECAM 标准视频信号的场或行上触发。
触发耦合预设为直流。

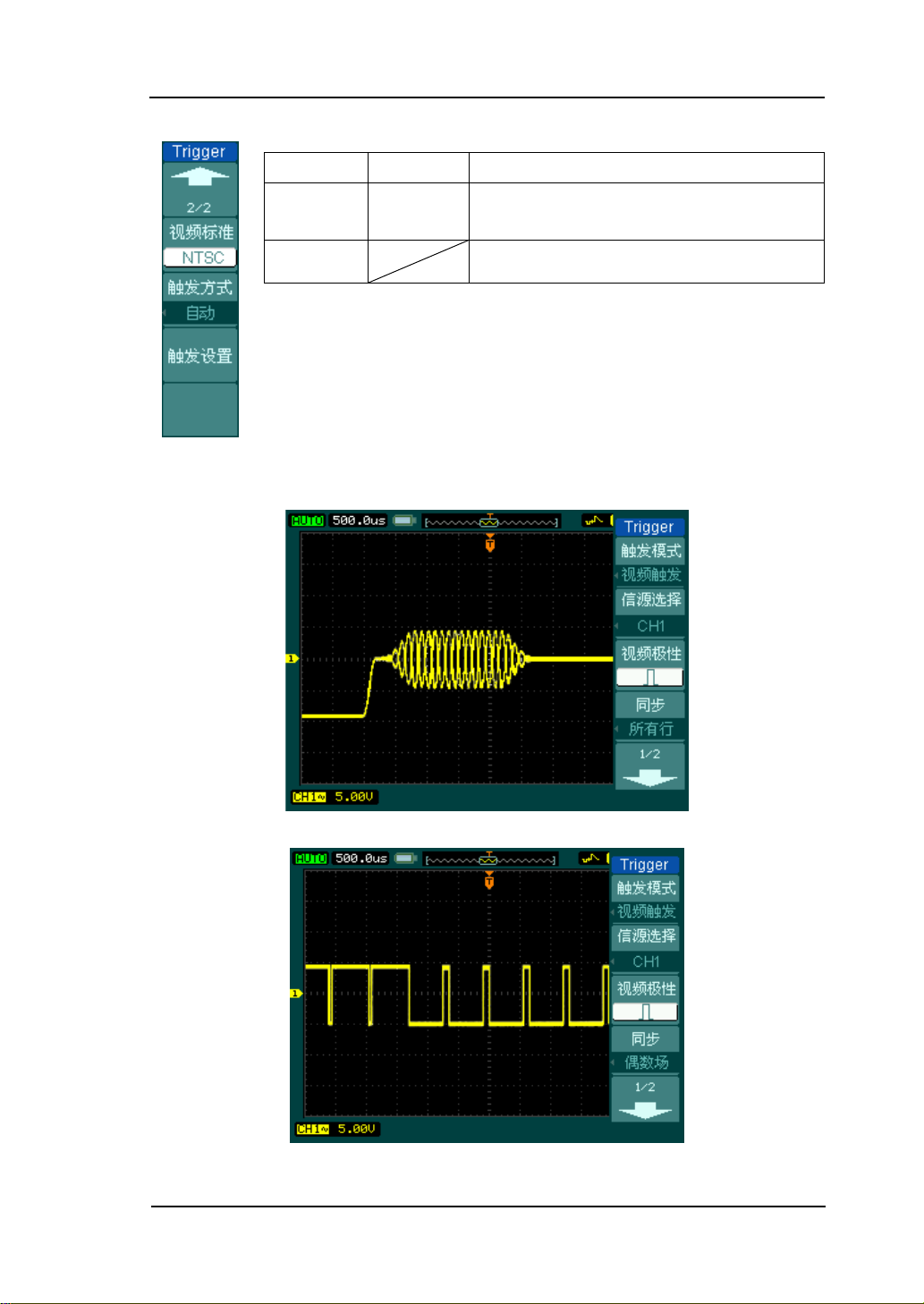

图 2-43 表 2-24 操作菜单说明,第一页
图 2-44 表 2-25 操作菜单说明,第二页
DS1000B 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.

RIGOL
图 2-45 表 2-26 同步为所有行,奇数场和偶数场,第二页
同步脉冲:当选择“正极性”时,触发总是发生在负向同步脉冲上。如果视频信号
具有正向同步脉冲,则选择“负极性”。
© 2008 RIGOL Technologies, Inc.
图 2-46 视频触发:行同步
图 2-47 视频触发:场同步
DS1000B 系列数字示波器用户手册

RIGOL
CH1
CH2
CH3
CH4
EXT
EXT/5
设置通道 1 作为信源触发信号
设置通道 2 作为信源触发信号
设置通道 3 作为信源触发信号
设置通道 4 作为信源触发信号
设置外触发输入通道作为信源触发信号
设置外触发源数值除以 5,扩展外触发
电平范围
适用于黑色电平为低的视频信号
适用于黑色电平为高的视频信号
设置在信号上升边沿触发
设置在信号下降边沿触发
设置在没有检测到触发条件下也能采集
波形
设置只有满足触发条件时才采集波形
设置当 检测到一次 触发时采 样一个波
形,然后停止
码型触发
码型触发是通过查找指定码型识别触发条件,码型是各通道的逻辑与组合,每个通
道都有高(H)、低(L)或忽略(X)值,可以指定码型中包括的一个通道的上升
或下降沿。码型中只能指定一个上升沿或下降沿,当指定边沿后,如果其他通道的
码型设置均为真,示波器将在指定的边沿上触发。如果所有通道的码型都被设置为
忽略,则示波器将不会触发。

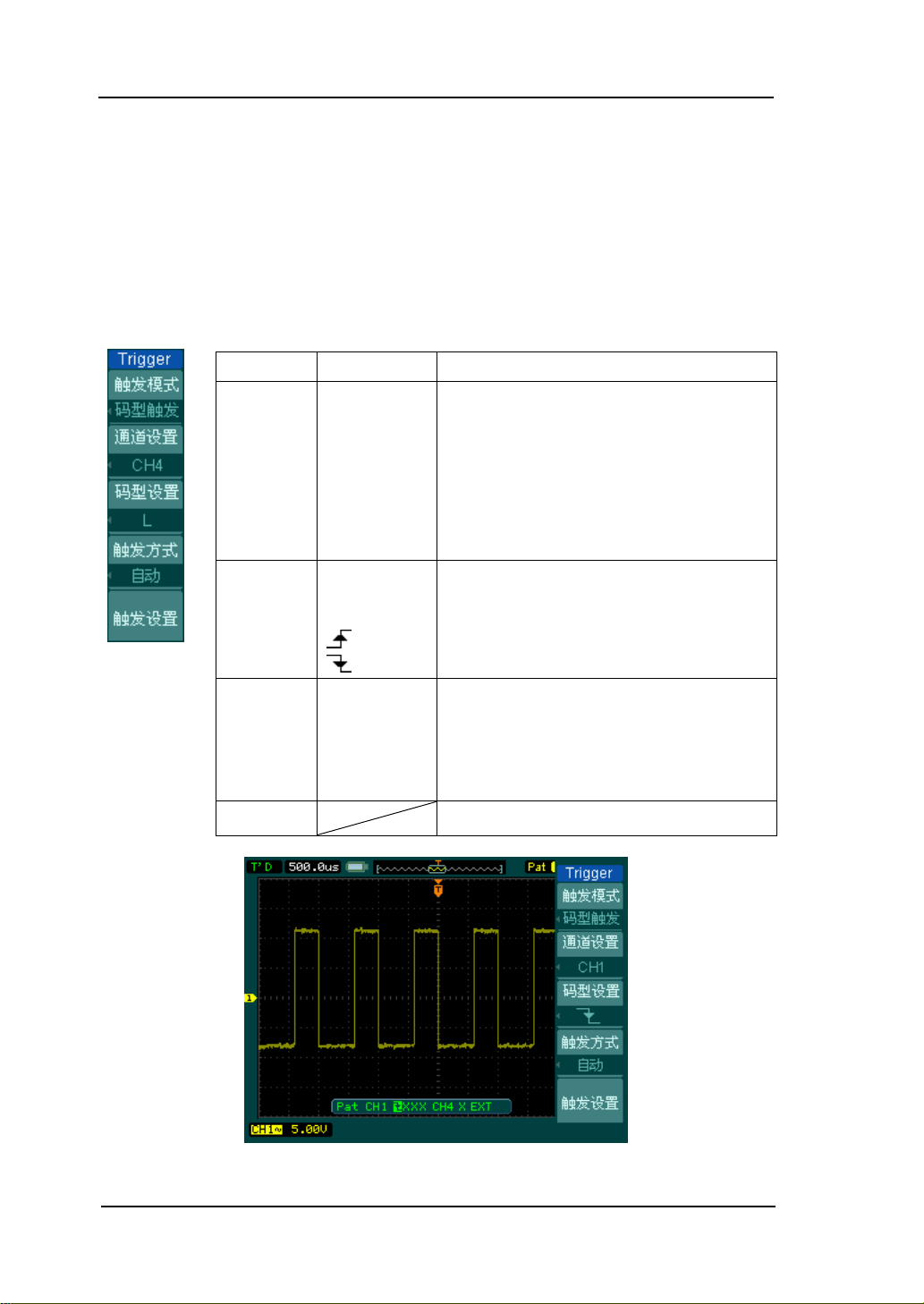

图 2-48 表 2-27 操作菜单说明
图 2-49 码型触发:码型设置为下降沿
DS1000B 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.

RIGOL
CH1-CH2
CH1-CH3
CH1-CH4
CH2-CH3
CH2-CH4
CH3-CH4
设置通道 1、通道 2 的触发类型等信息
设置通道 1、通道 3 的触发类型等信息
设置通道 1、通道 4 的触发类型等信息
设置通道 2、通道 3 的触发类型等信息
设置通道 2、通道 4 的触发类型等信息
设置通道 3、通道 4 的触发类型等信息
选择设置的通道为 CH1、CH2、CH3 或 CH4
交替触发
在交替触发时,触发信号来自于两至四个垂直通道,此方式可用于同时观察两路不
相关信号。您可在该菜单中为两个垂直通道选择不同的触发类型,可选类型有边沿
触发,脉宽触发和视频触发,两通道的触发电平等信息显示于屏幕右上角。

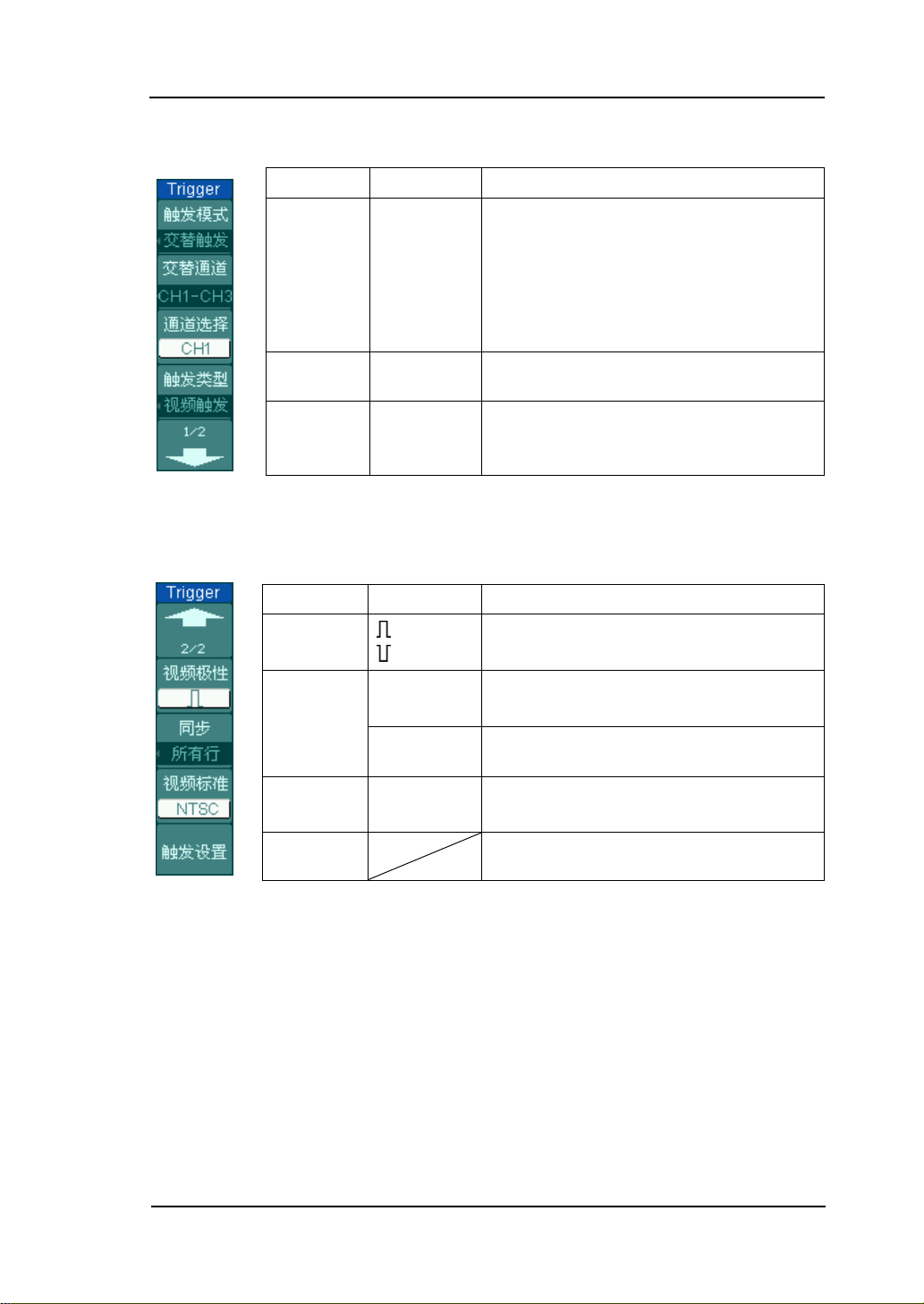

图 2-50 表 2-28 交替触发菜单(触发类型为边沿触发,第一页)
图 2-51 表 2-29 交替触发菜单(触发类型为边沿触发,第二页)
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
CH1-CH2
CH1-CH3
CH1-CH4
CH2-CH3
CH2-CH4
CH3-CH4
设置通道 1、通道 2 的触发类型等信息
设置通道 1、通道 3 的触发类型等信息
设置通道 1、通道 4 的触发类型等信息
设置通道 2、通道 3 的触发类型等信息
设置通道 2、通道 4 的触发类型等信息
设置通道 3、通道 4 的触发类型等信息
选择设置的通道为 CH1、CH2、CH3 或 CH4
(正脉宽小于)
(正脉宽大于)
(正脉宽等于)
(负脉宽小于)
(负脉宽大于)
(负脉宽等于)

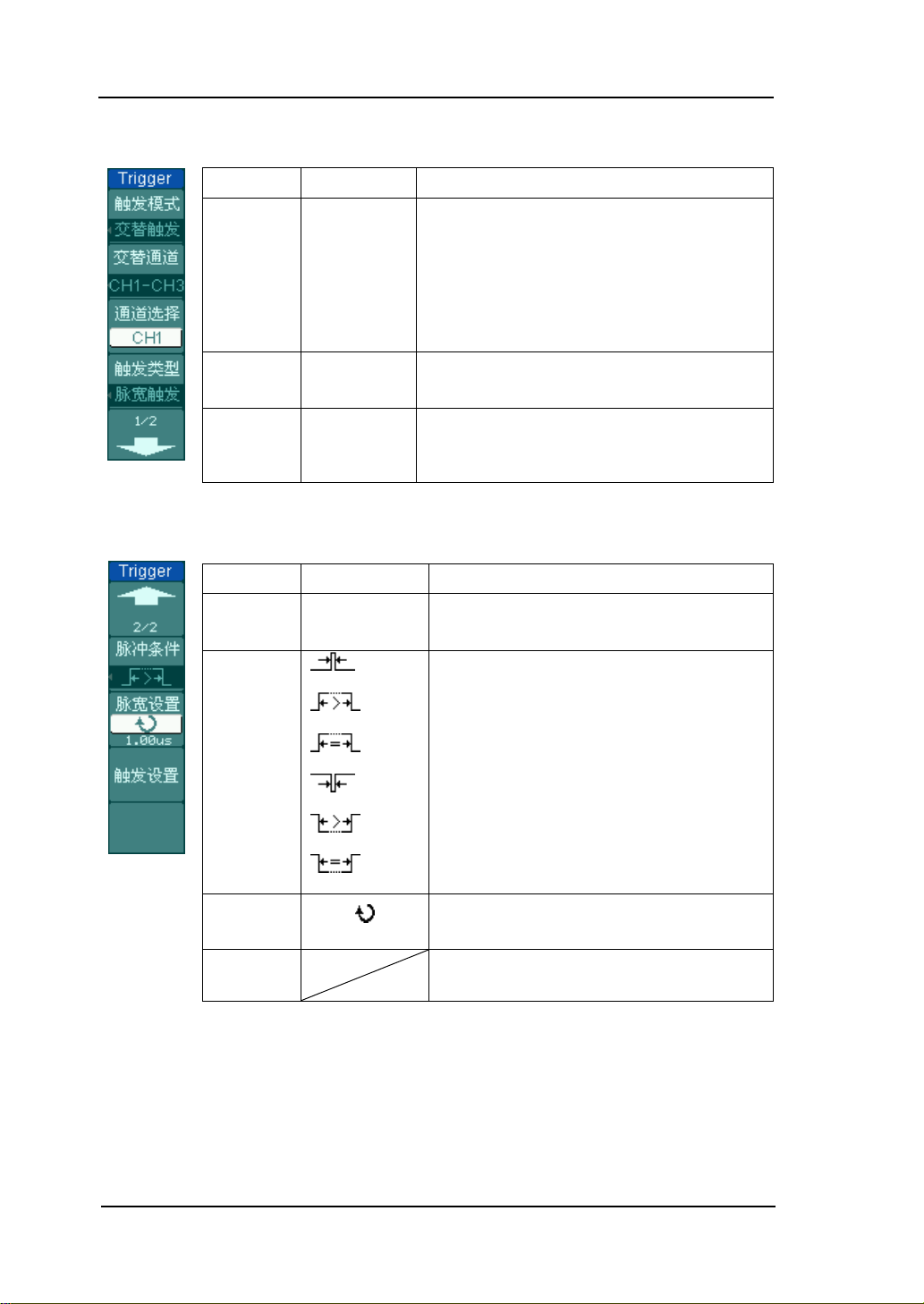

图 2-52 表 2-30 交替触发菜单(触发类型为脉宽触发,第一页)
图 2-53 表 2-31 交替触发菜单(触发类型为脉宽触发,第二页)
DS1000B 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.

RIGOL
CH1-CH2
CH1-CH3
CH1-CH4
CH2-CH3
CH2-CH4
CH3-CH4
设置通道 1、通道 2 的触发类型等信息
设置通道 1、通道 3 的触发类型等信息
设置通道 1、通道 4 的触发类型等信息
设置通道 2、通道 3 的触发类型等信息
设置通道 2、通道 4 的触发类型等信息
设置通道 3、通道 4 的触发类型等信息
选择设置的通道为 CH1、CH2、CH3 或
CH4
适用于黑色电平为低的视频信号
适用于黑色电平为高的视频信号
设置在视频行上触发同步
设置在指定视频行上触发同步
设置在视频奇数场上触发同步
设置在视频偶数场上触发同步
图 2-54 表 2-32 交替触发菜单(触发类型为视频触发,第一页)
图 2-55 表 2-33 交替触发菜单(触发类型为视频触发,第二页)
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
设置阻止直流分量通过
设置允许所有分量通过
阻止信号的低频部分通过,只允许高频
分量通过
允许信号的高频部分通过
阻止信号的高频部分通过,只允许低频
分量通过
在 0.10div~1.00div 范围内设置触发灵
敏度
在 100ns~1.50s 范围内设置重新启动
触发电路的时间间隔
触发设置
进入触发设置菜单,您可对触发的相关选项进行设置。针对不同的触发方式,可设
置的触发选项有所不同。边沿触发、脉宽触发及码型触发时,可对耦合、灵敏度、
触发释抑进行设置;视频触发时,可对灵敏度和触发释抑进行设置;交替触发时,
根据已选的触发类型不同,可设置的相关选项不同。

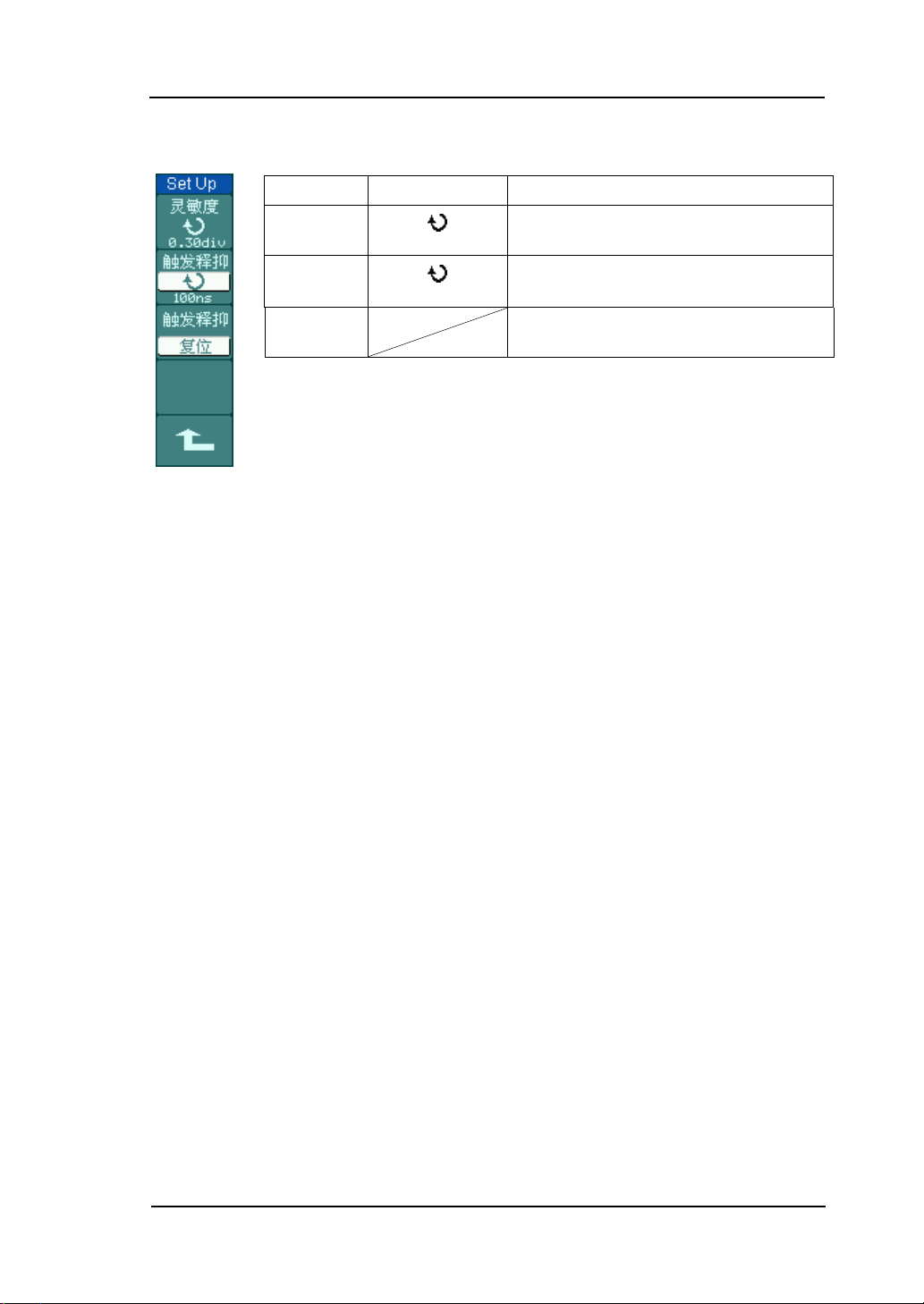

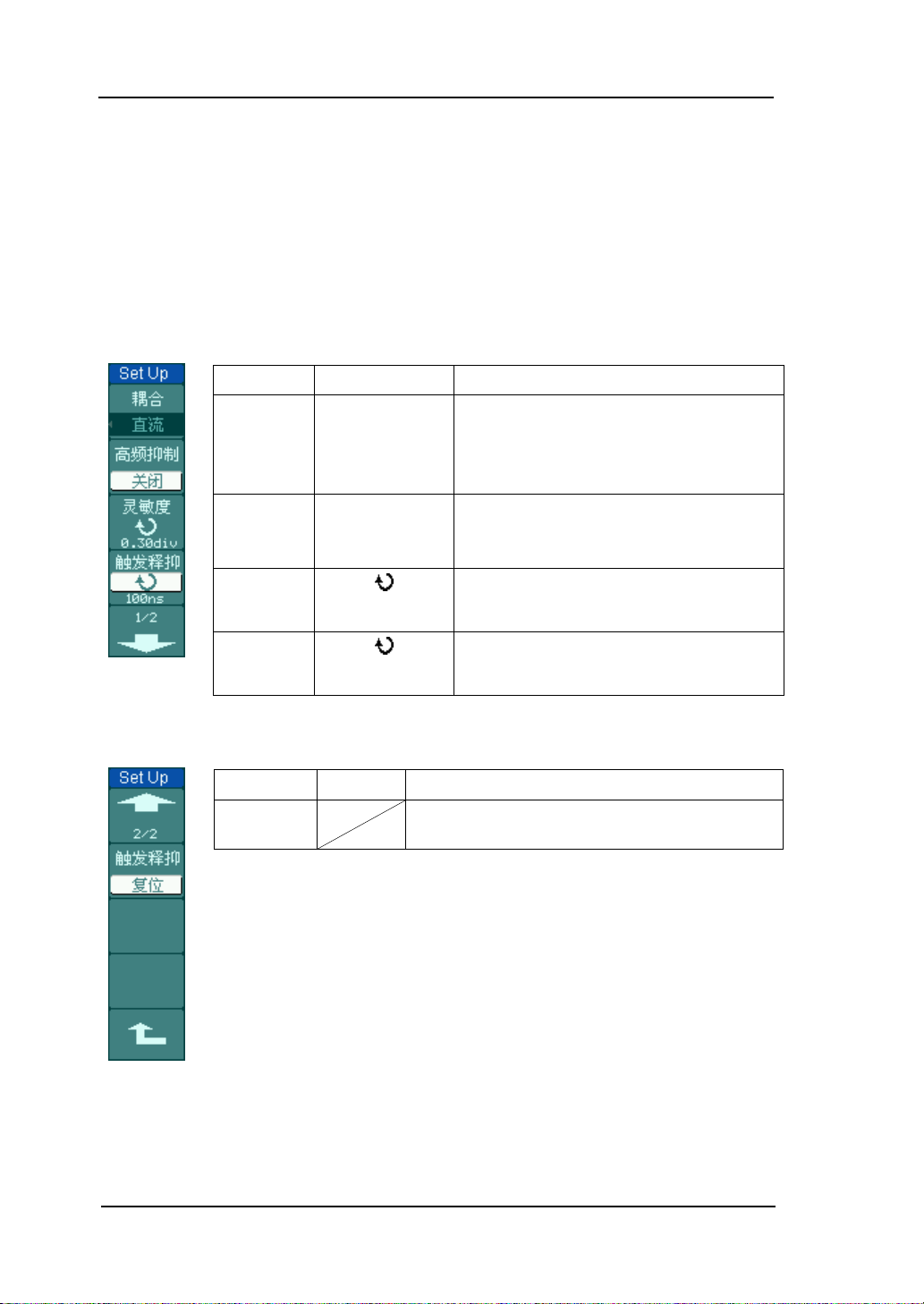

图 2-56 表 2-34 设置触发耦合,灵敏度和触发释抑,第一页
图 2-57 表 2-35 设置触发耦合,灵敏度和触发释抑,第二页
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
在 0.10div~1.00div 范围内设置触发
灵敏度
在 100ns~1.50s 范围内设置重新启动
触发电路的时间间隔
图 2-58 表 2-36 可设置灵敏度和触发释抑
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
触发释抑
使用触发释抑控制可稳定触发复杂波形(如脉冲系列)。释抑时间是指示波器重新
启用触发电路所等待的时间。在释抑期间,示波器不会触发,直至释抑时间结束。
例如,一组脉冲系列,要求在该脉冲系列的第一个脉冲触发,则可以将释抑时间设
置为(脉冲周期-脉冲串宽度)。如下图所示:

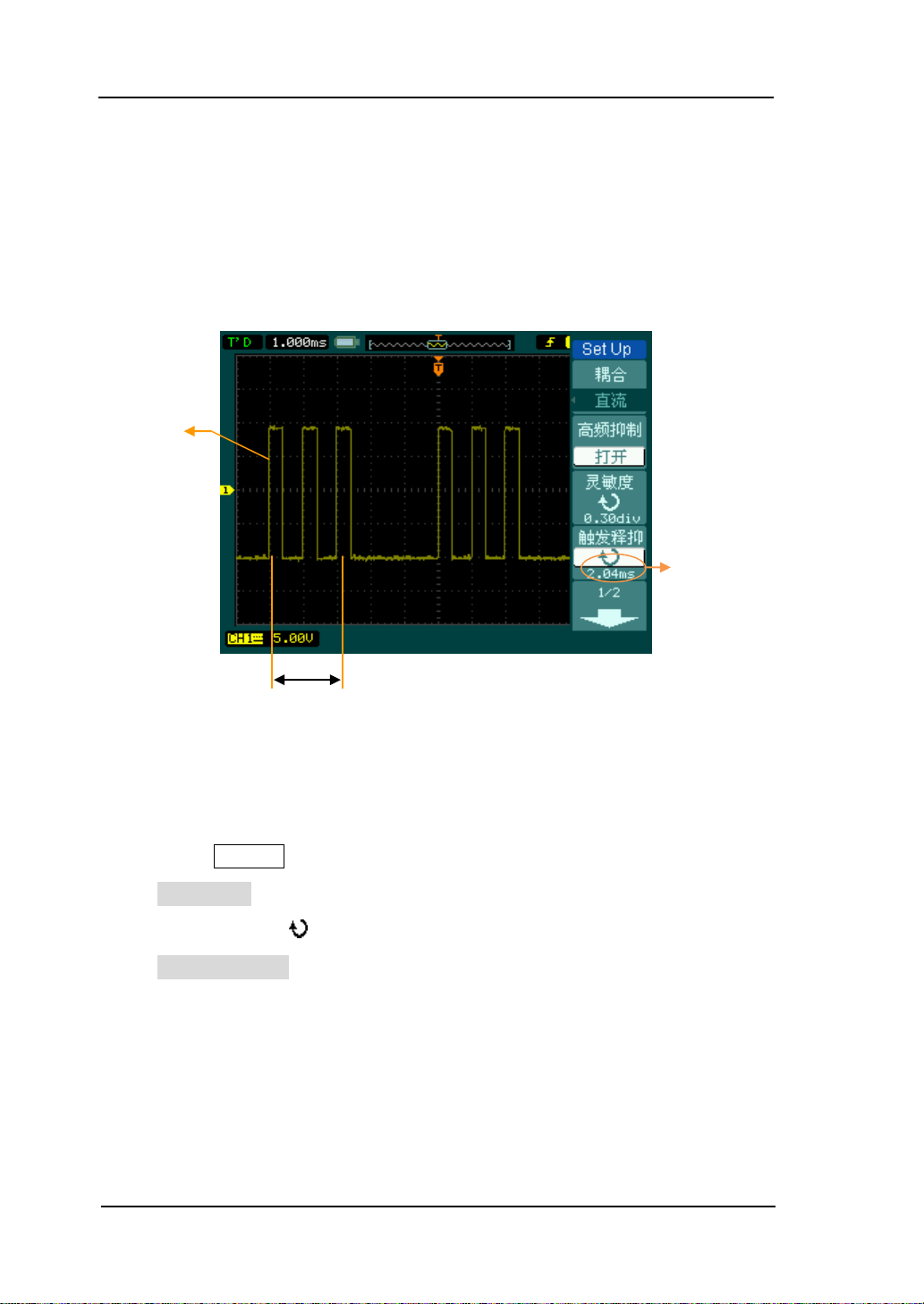

图 2-59 触发释抑
操作说明:
1. 按下触发 MENU 菜单按钮,显示触发菜单。
2. 按 触发设置 对应的菜单操作键,进入触发设置菜单。
3. 旋动多功能旋钮( )改变释抑时间,直至波形稳定触发。
4. 按 触发释抑复位 对应的菜单操作键,释抑时间恢复至默认值。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
名词解释
1.信源:
触发可从多种信源得到:输入通道(CH1、CH2、CH3、CH4),外部触发(EXT、
EXT/5), AC Line(市电)。
输入通道:
最常用的触发信源是输入通道(可任意选择)。被选中作为触发信源的通道,
无论其输入是否被显示,都能正常工作。
外部触发:
该触发信源用于在两个通道采集数据的同时在第三个通道上设置触发条件。
触发信号将通过 EXT TRIG 接口接入 EXT 或 EXT/5 触发源,其中,可利用的
触发信号包括外部时钟,待测电路的信号等。
触发信号可直接接入 EXT 触发源,您可在-0.6V 至 +0.6V 的触发电平范围内
使用 EXT 触发源来设置触发条件;
若使用 EXT/5 触发源时,触发信号的值需除以 5,从而将触发范围扩展为-3V
至+3V,使示波器在较大的信号发生时进行触发。
AC Line:
即交流电源。这种触发信源可用来显示信号(如照明设备)与动力电(动力提
供设备)之间的关系,无需人工输入触发信号,示波器将产生触发。
注:在使用交流电源作为触发信源时,触发电平设定为 0 伏,不可调节。
2.触发方式:
决定示波器在无触发事件情况下的行为方式。本示波器提供三种触发方式:自
动,普通和单次触发。
自动触发:
在该触发模式下,即使没有检测到触发条件,示波器也能够进行波形采样。在
一定的等待时间(该时间可由时基设置决定)内,若没有触发条件发生,示波
器将进行强制触发。强制触发无效时,示波器虽然显示波形,但不能使波形同
步,所显示的波形不稳定。若强制触发有效,将显示稳定的波形。
注:自动触发模式可用来检测影响波形显示不稳定的因素,如;幅值电平、动
力供应输出等。扫描波形设定在 50ms/div 或更慢的时基上时,“自动”方式允
许没有触发信号。
普通触发:
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
该触发模式下,只有当满足触发条件时才能采样到波形。在没有触发条件时,
示波器将显示原有波形而等待触发。
单次触发:
用户可通过触发方式设置菜单选择“单次触发”,或者直接按下仪器前面板的
SINGLE 键,设置单次触发模式。在该模式下,当检测到一次触发条件时,示
波器将显示一个波形,然后停止。
3. 耦合:
触发耦合决定信号的何种分量被传送到触发电路。耦合类型包括直流,交流,
低频抑制和高频抑制。
直流:允许信号的所有成分通过。
交流:阻挡“直流”成分并衰减 10Hz 以下信号。
低频抑制:阻挡直流成分并衰减低于 10kHz 的低频成分。
高频抑制:衰减超过 100kHz 的高频成分,只允许低频分量通过。
4. 预触发/延迟触发:
触发事件以前/后采样的数据。
触发位置通常设定在屏幕的水平中心。在全屏显示情况下,可以观察到 6 格的
预触发和延迟信息。您可以旋转水平 调节波形的水平位移,查看
更多的预触发信息,或者最多触发 1s 后的延迟触发信息。
通过观察预触发数据,可以了解触发以前的信号情况。例如捕捉到电路产生的
毛刺时,通过观察和分析预触发数据,可能会查出毛刺产生的原因。
5. 可变触发灵敏度:
为了排除现实世界信号噪声的影响,得到稳定的触发,触发电路引入了迟滞。
DS1000B 系列示波器,迟滞可调,范围是 0.1div-1.0div。这意味着当设置为
1.0div 时,触发电路对于任何峰—峰幅度≤1.0div 的信号,不做响应,从而排
除噪声的影响。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
打开普通采样方式
设置平均采样方式
打开峰值检测方式
设置采样系统
如下图所示,在 MENU 控制区, ACQUIRE 为采样系统的功能按键。
图 2-60 采样设置
使用 ACQUIRE 按钮打开下图所示采样设置菜单。通过菜单控制按钮调整采样方
式。
图 2-61 表 2-37 采样功能菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
通过改变获取方式的设置,观察因此造成的波形显示变化。
图 2-62
信号包含噪声,未应用平均采样的波形。
图 2-63
256 次平均后,去除噪声影响的波形
注意:
观察单次信号请选用实时采样方式,
观察高频周期性信号请选用等效采样方式。
希望观察信号的包络避免混淆,请选用峰值检测方式(见下图)。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
名词解释
实时采样:实时采样方式即示波器通过一次触发采集波形的方式。DS1000B 系列
数字示波器最高实时采样率为 2GSa/s。在 50ns 或更快的设置下,示波器将自动进
行插值算法,即在采样点之间插入光点。
等效采样:即重复采样方式。等效采样方式利于细致观察重复的周期性信号,使用
等效采样方式可得到比实时采样高得多的 20ps 的水平分辨率,其最高等效采样率
为 50GSa/s。
普通:示波器按相等的时间间隔对信号采样以重建波形。
平均获取方式:应用平均值获取方式可减少所显示信号中的随机或无关噪音。在实
时采样或等效采样方式下采样数值,然后将多次采样的波形进行平均计算。
峰值检测方式:通过采集采样间隔信号的最大值和最小值,获取信号的包络或可能
丢失的窄脉冲。在此获取方式下,可以避免信号的混淆,但显示的噪声比较大。
若期望减少所显示信号中的随机噪声,请选用平均采样方式,平均采样的次数可选
范围为 2~256,以 2 的 N 次幂步进。
图 2-64 峰值检测显示的波形效果
停止采样:运行在采样功能时,显示波形为活动状态。停止采样,则显示冻结波形。
无论处于上述哪一种状态,显示波形都可用垂直控制和水平控制来度量或定位。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
记录点以高刷新率变化
记录点一直保持,直至波形保持功
能被关闭
设置显示系统
如下图所示,在 MENU 控制区, DISPLAY 为显示系统的功能按键。
图 2-65 显示设置
使用 DISPLAY 按钮弹出下图所示设置菜单。通过菜单控制按钮调整显示方式。
图 2-66 表 2-38 显示设置菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
打开背景网格及坐标
关闭背景网格
关闭背景网格及坐标
设置隐藏菜单时间。菜单将在
最后一次按键动作后的设置时
间内隐藏。
调节波形亮度
在未指定任何功能时,旋动多功能旋钮( )均用来调节模拟通道的波形亮度值。
图 2-67 表 2-39 操作菜单说明
图 2-68 表 2-40 操作菜单说明
要点说明:
显示类型:显示类型包含矢量和点显示。矢量显示模式下,示波器采取数字内插的
方式连接采样点,并且包含线性和 sin(x)/x 两种模式。sin(x)/x 内插方式需在实时
采样方式下进行,且在 50ns 或更快的时基下有效。
波形捕获率:波形捕获率是数字示波器的一项重要指标,它是指示波器每秒捕获屏
幕波形的次数。波形捕获率的快慢将影响示波器快速观察信号动态变化的能力。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
波形存储
设置存储
8、24 位位图
PNG 存储
CSV 存储
出厂设置
设置保存、调出波形操作
设置保存、调出设置操作
设置新建、删除位图文件操作
设置新建、删除 PNG 图像文件操作
设置新建、删除 CSV 文件操作
设置调出出厂设置操作
存储和调出

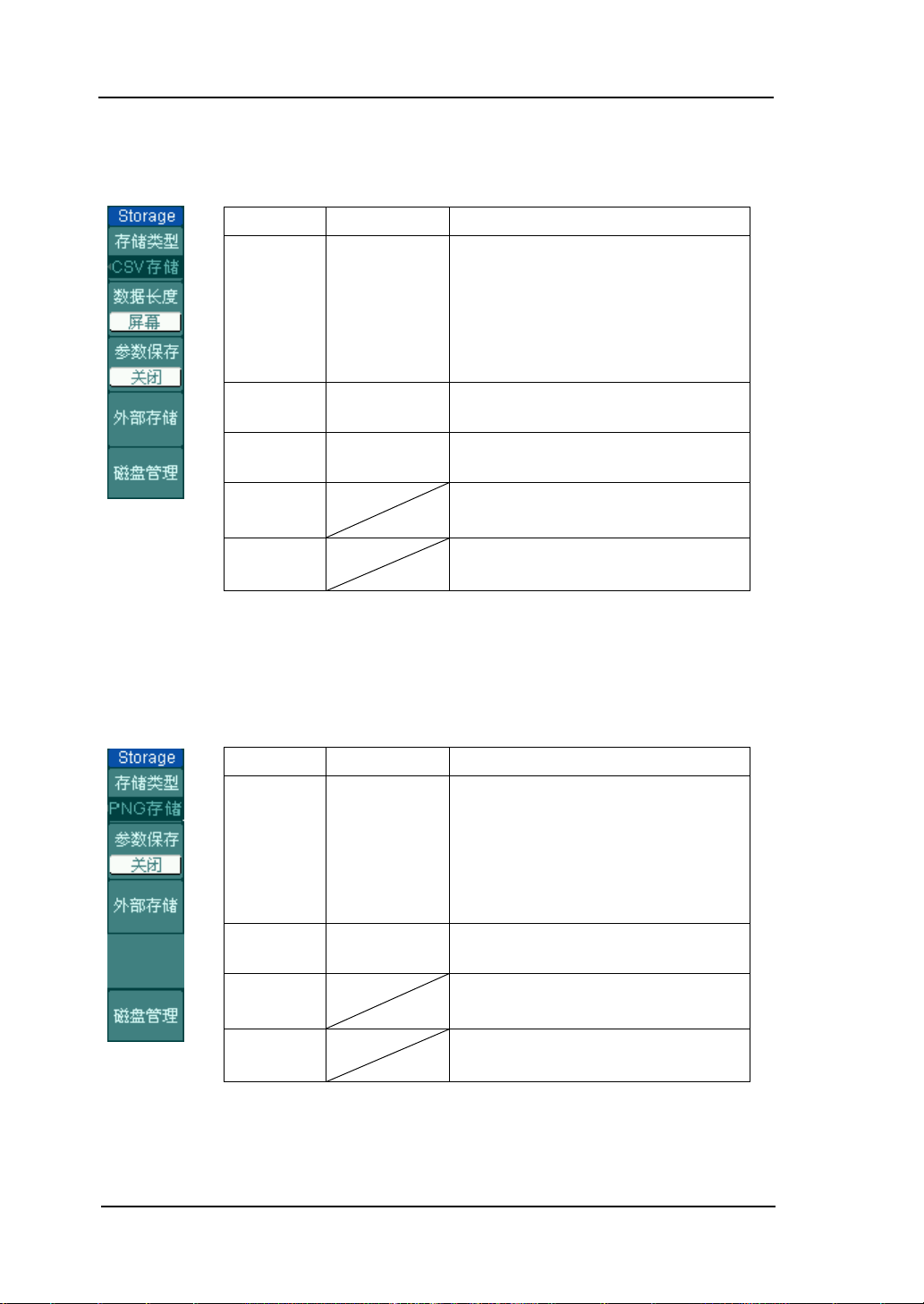

如下图所示,在 MENU 控制区, STORAGE 为存储系统的功能按键。
图 2-69 存储设置
使用 STORAGE 按钮弹出下图存储设置菜单。您可以通过该菜单对示波器内部存
储区和 USB 存储设备上的波形和设置文件进行保存和调出操作,也可以对 USB 存
储设备上的波形文件、设置文件、8/24 位图文件、PNG 存储和 CSV 文件进行新建
和删除操作,(注;不能删除仪器内部的存储文件,但可将其覆盖)。操作的文件名
称支持中英文输入。
存储类型为波形存储和设置存储时,菜单如下所示:
图 2-70 表 2-41 操作菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
波形存储
设置存储
8、24 位位图
PNG 存储
CSV 存储
出厂设置
设置保存、调出波形操作
设置保存、调出设置操作
设置新建、删除位图文件操作
设置新建、删除 PNG 图像文件操作
设置新建、删除 CSV 文件操作
设置调出出厂设置操作
波形存储
设置存储
8、24 位位图
PNG 存储
CSV 存储
出厂设置
设置保存、调出波形操作
设置保存、调出设置操作
设置新建、删除位图文件操作
设置新建、删除 PNG 图像文件操作
设置新建、删除 CSV 文件操作
设置调出出厂设置操作
设置在保存位图文件时,是否
以同一名字保存示波器参数文件

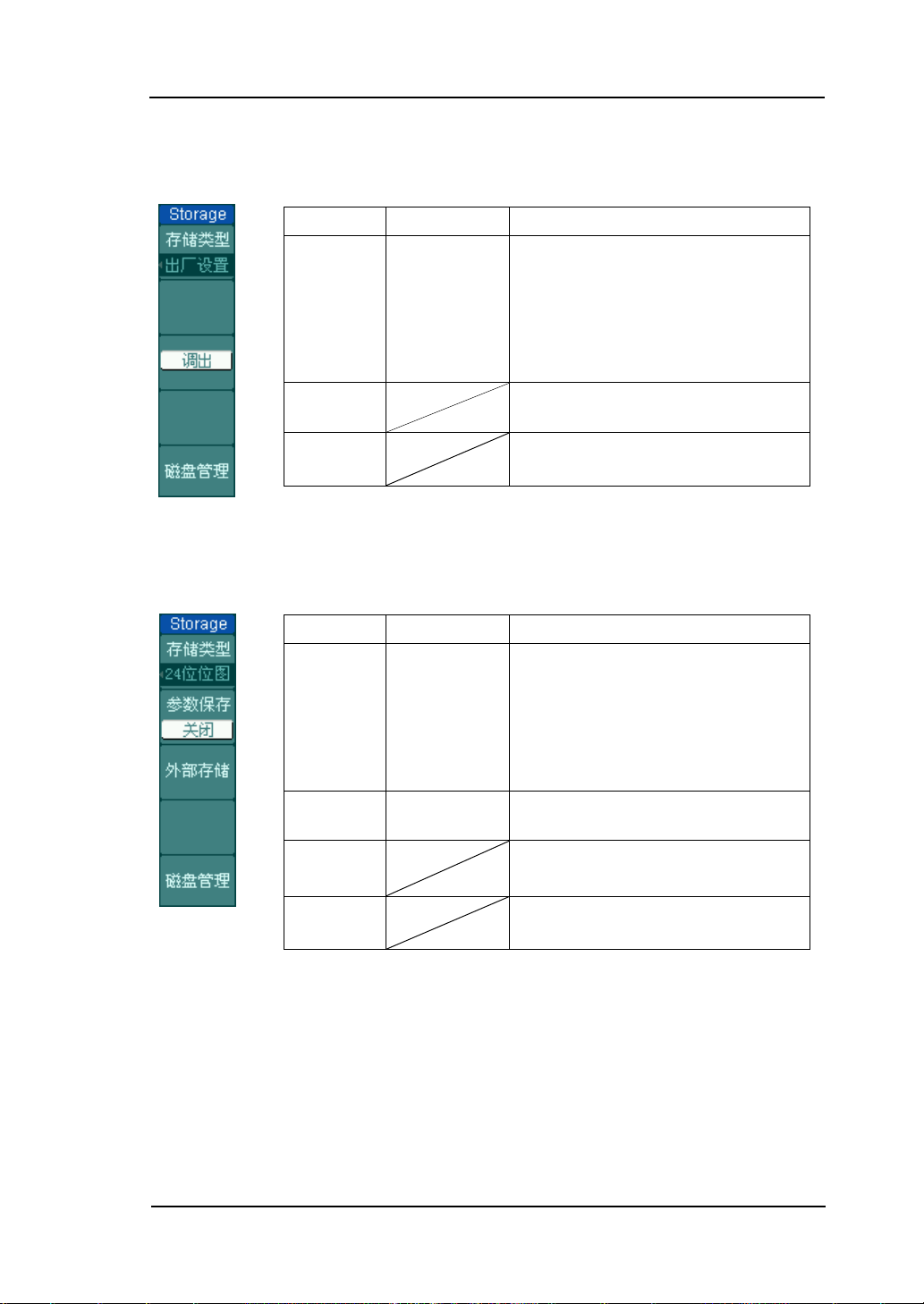

存储类型为出厂设置时,菜单如下所示:
图 2-71 表 2-42 操作菜单说明
存储类型为位图存储时,菜单如下所示:
图 2-72 表 2-43 操作菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
波形存储
设置存储
8、24 位位图
PNG 存储
CSV 存储
出厂设置
设置保存、调出波形操作
设置保存、调出设置操作
设置新建、删除位图文件操作
设置新建、删除 PNG 图像文件操作
设置新建、删除 CSV 文件操作
设置调出出厂设置操作
CSV 文件存储屏幕显示的波形数据
CSV 文件存储内存的波形数据
设置在保存 CSV 文件时,是否
以同一名字保存示波器参数文件
波形存储
设置存储
8、24 位位图
PNG 存储
CSV 存储
出厂设置
设置保存、调出波形操作
设置保存、调出设置操作
设置新建、删除位图文件操作
设置新建、删除 PNG 图像文件操作
设置新建、删除 CSV 文件操作
设置调出出厂设置操作
设置在保存 CSV 文件时,是否
以同一名字保存示波器参数文件
存储类型为 CSV 存储时,菜单如下所示:
图 2-73 表 2-44 操作菜单说明
存储类型为 PNG 时,菜单如下所示:
图 2-74 表 2-45 操作菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
Int_00 (N)
.
.
.
Int_09 (N)
内部存储
按 STORAGE 内部存储 进入下面所示菜单。
图 2-75 表 2-46 操作菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
外部存储
按 STORAGE 外部存储 进入下面所示菜单。
图 2-76 表 2-47 操作菜单说明
图 2-77 文件系统界面
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
U 盘选择
图 2-78 U 盘选择界面
当示波器前后面板上的 USB Host 接口都连有 USB 存储设备时,仪器界面上将出现
USB 驱动器图标。其中,前面板的 USB Host 驱动器符为“F:”,后面板的 USB Host
驱动器符为“G:”。请使用多功能旋钮选择需要使用的驱动器类别。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
调出 USB 存储设备上的波形、设置、
波形录制和 Pass/Fail 文件
磁盘管理

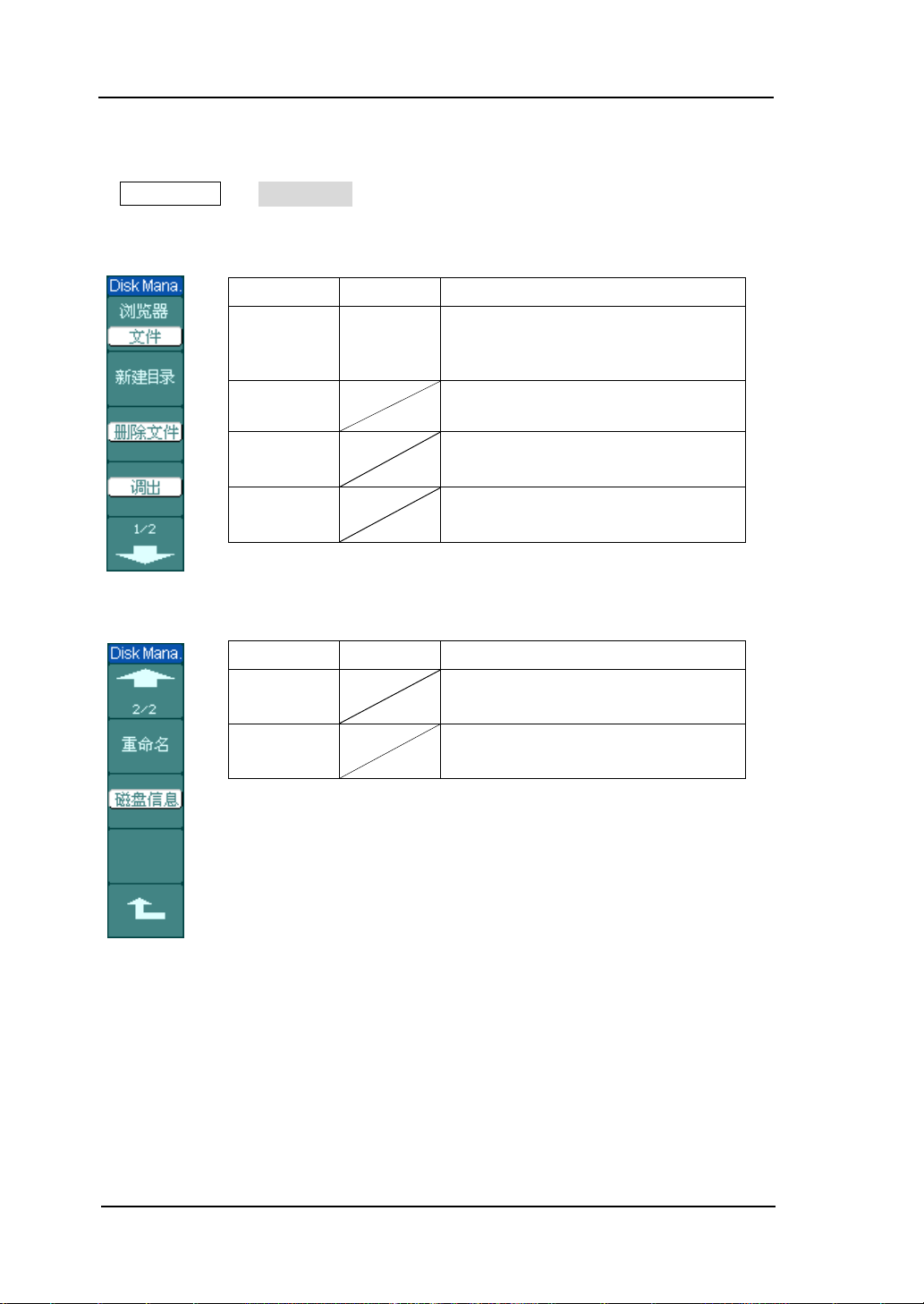

按 STORAGE 磁盘管理 进入下面所示菜单。
图 2-79 表 2-48 操作菜单说明
图 2-80 表 2-49 操作菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
删除文件名称字符串或拼音
字符串(中文输入)中高亮
显示的字符
重命名
按 STORAGE 磁盘管理 重命名 进入下面所示菜单。
图 2-81 表 2-50 操作菜单说明
要点说明:
出厂设置
示波器出厂前已为各种正常操作进行了预先设定。任何时候用户都可根据需要调出
厂家设置。
© 2008 RIGOL Technologies, Inc.
图 2-82 重命名界面
DS1000B 系列数字示波器用户手册

RIGOL
存储位置
指定存储器地址,以存储/调出当前波形或设置。
调出
示波器可调出已保存的波形、设置、出厂设置。
保存
保存当前的波形、设置到指定位置。
注意:
1. 选择波形存储不但可以保存当前通道的波形,还可以存储当前的状态设置。
2. 更改设置后,请至少等待 5 秒再关闭示波器,以保证新设置得到正确的储存。
用户可以在示波器的存储器里永久保存 10 种设置,并可以在任意时刻重新写
入设置。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
简体中文
繁体中文
English
Japanese
Français
选择界面语言(新的软件版本可
能增加更多语言选择)
辅助系统功能设置

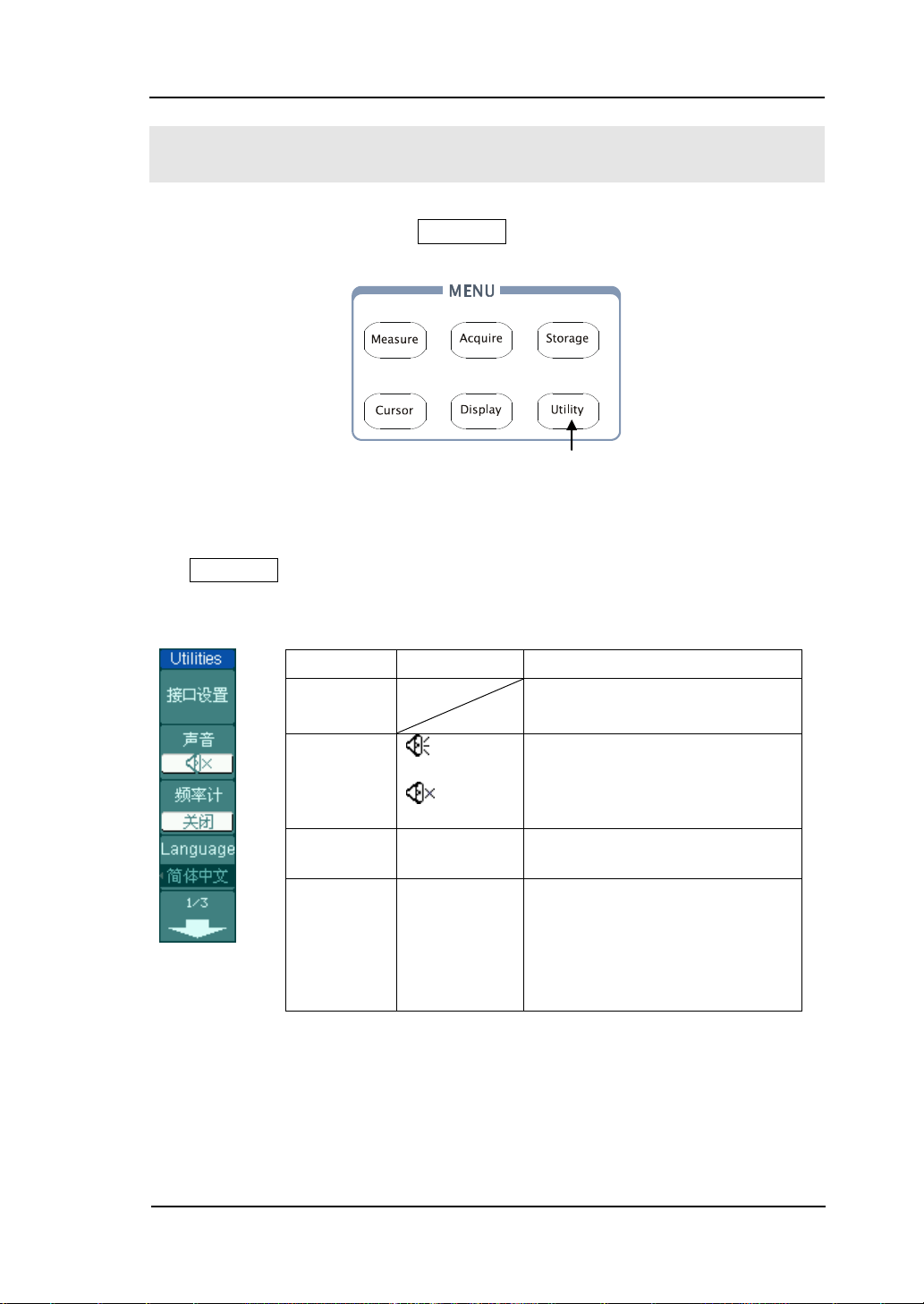

如下图所示,在 MENU 控制区, UTILITY 为辅助系统功能按键。
图 2-83 系统功能设置
使用 UTILITY 按钮弹出辅助系统功能设置菜单。
图 2-84 表 2-51 辅助功能菜单说明操作菜单,第一页
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL

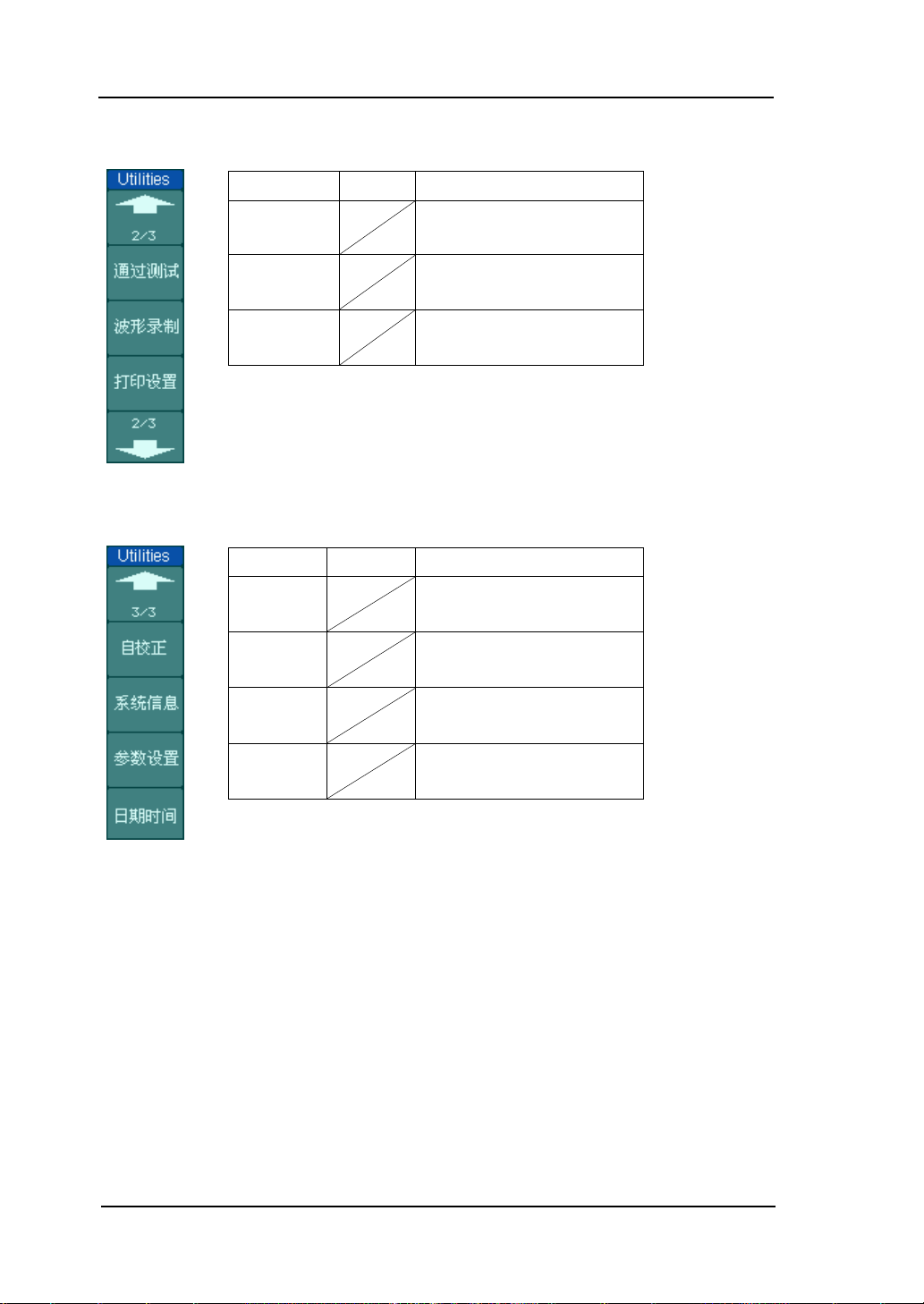

图 2-85 表 2-52 操作菜单说明,第二页
图 2-86 表 2-53 操作菜单说明,第三页
要点说明:
自校正:指示波器自动校正垂直系统(CH1、CH2、CH3、CH4、Ext),水平系和
触发系统的各项参数,以保证示波器在不同环境变化时均能满足指标要
求。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
设置网络功能,此 LAN 接口
符合 LXI 标准
自动检测当前 USB Device 接
口的状态
选择当前 USB Device 接口连
接至计算机
选择当前 USB Device 接口连
接至打印机
接口设置
按 UTILITY 接口设置 进入下面所示菜单。
图 2-87 表 2-54 接口设置菜单说明
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
网络设置
按 网络设置 键,进入网络设置功能界面,如下图。
图 2-88 网络设置界面
使用此功能界面可设置 LAN 功能:
功能设置区域中显示为黑色的部分为当前可设置项,按下多功能旋钮设置当前光标
所示区域选项。IP 相关信息可使用多功能旋钮修改数值。
图 2-89 表 2-55 LAN 接口设置菜单说明
按 调出 键,调出 LAN 初始设置。
DS1000B 系列数字示波器用户手册
© 2008 RIGOL Technologies, Inc.

RIGOL
图 2-90 表 2-56 LAN 接口设置菜单说明
要点说明:
DHCP:动态主机分配协议
AutoIP:自动 IP
Manual IP:手动 IP
MAC:仪器 MAC 地址
VISA:VISA 资源名
IP Configure Mode:IP 配置模式
IP Address:IP 地址
Subnet Mask:子网掩码
Gateway:默认网关
DNS Server:DNS 服务器
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
设置 CH1、CH2、CH3、CH4、
Math、Ref,Trig Level 和 Trig
Position 的粘滞状态
下次开机时使用上次所有设置
下次开始时使用系统缺省设置
参数设置
按 UTILITY 参数设置 进入下面所示菜单。
图 2-91 表 2-57 参数设置菜单说明
要点说明:
屏幕保护:如果示波器在指定的时间内闲置,可打开示波器的屏幕保护功能。该功
能打开时,可延长示波器背光灯的使用寿命。
扩展参考:在改变模拟通道的垂直档位设置时,可以选择围绕信号接地点或屏幕中
心进行信号扩展或压缩。选择接地电平后,改变“伏/格”设置时,波形的接地电
平将保持在显示屏的同一点,波形非接地部分将扩展或压缩;选择屏幕中心后,改
变“伏/格”设置时,波形将围绕屏幕中心扩展或压缩。
粘滞:CH1、CH2、CH3、CH4、Math、REF、Trig. Lev.和 Trig. Pos.的粘滞状态打
开时,调节上述通道的垂直位置,触发电平或触发位移位置至零点时,将粘滞不动。
此功能对快速将波形定位于中心位置操作提供了方便。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
自校正
自校正程序可迅速使示波器达到最佳显示状态,以取得最精确的测量值。您可在任
何时候执行该程序,若 环境温度变化范围达到或超过 5 个摄氏度时,您必须执行该
程序。
进行自校正操作时,请首先确保所有探头或导线与输入连接器已断开。您可以按下
UTILITY 按键,选择 自校正选项,屏幕上将出现如下界面:
图 2-92 自校正界面示意图
注意:运行自校正程序以前,请首先确保示波器已预热或运行达 30 分钟以上。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
检测波形失败时输出
检测波形失败时输出并发提示音
检测波形通过时输出
检测波形通过时输出并发提示音
通过/失败测试
通过/失败检测功能通过判断输入信号是否在创建规则范围内来监测信号变化情
况。其检测结果可以通过屏幕显示出来,用户也可打开系统声音设置,对结果进行
报警提示。
按 UTILITY 通过测试 ,进入下面所示菜单。
图 2-93 表 2-58 测试菜单说明,第一页
图 2-94 表 2-59 测试菜单说明,第二页
注*:只有当系统声音打开时才有此选项。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
设置水平容限范围
(0.04div-4.00div)
设置垂直容限范围
(0.04div-4.00div)
进入导入/导出菜单,同 REF 导入/导
出菜单类似(见表 2-12)
规则设置

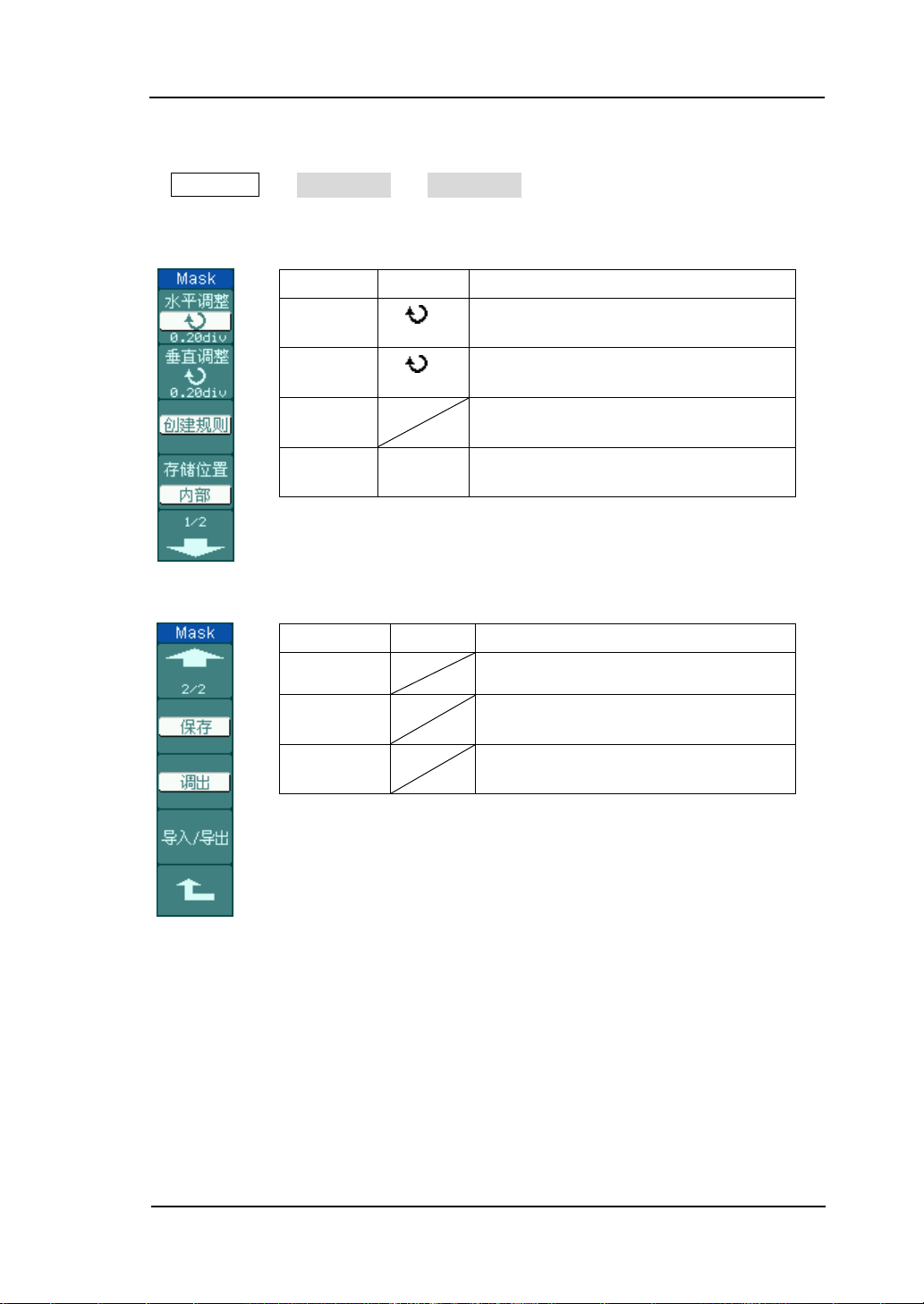

按 UTILITY 通过测试 规则设置 ,进入下面所示菜单。
图 2-95 表 2-60 测试菜单说明,第一页
图 2-96 表 2-61 存储位置为内部时,第二页
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
进入保存菜单,同 REF 保存菜单类似
(见表 2-10)
进入导入菜单,同 REF 导入菜单类似
(见表 2-12)

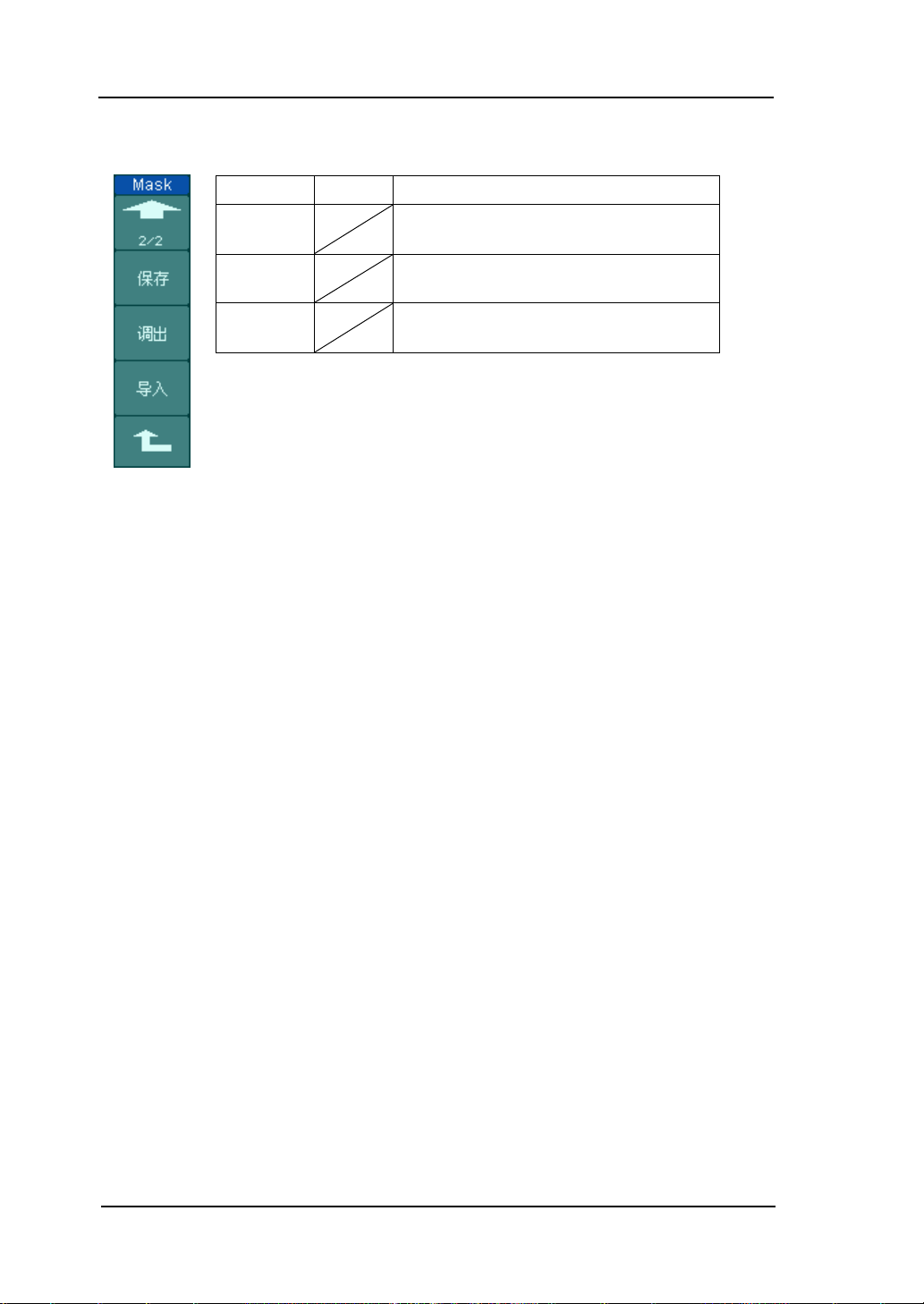

图 2-97 表 2-62 存储位置为外部时
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
调出
按 UTILITY 通过测试 规则设置 调出 ,进入下面所示菜单。
图 2-98 表 2-63 调出功能菜单说明
注意:在时基为 X-Y 模式下,不能运行通过/失败检测功能。
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
设置打印模式为普通
设置打印模式为 PictBridge
打印设置
DS1000B 系列数字示波器支持打印功能。您可以参照如下步骤完成打印操作:
1. 连接打印机;
本仪器支持普通打印机与 PictBridge 标准打印机操作,请根据需要选择打印机
类型,并通过 DS1000B 前后面板的 USB Host 接口连接打印机与仪器。
2. 设置打印参数:
按下 UTILITY 软键,选择 打印设置 菜单,将提供多种设置供您选择,具
体设置,请参见表 2-62 至表 2-66 的介绍。
3. 打印:
打印之前,请首先确保已经正确连接好打印机,并完成了打印设置。此时,您
可通过 UTILITY 打印 ,或直接按下快捷键 ,执行打印操作。若要
进行后续打印,直接使用 软键即可。
以下将为您详细介绍打印设置操作:
按下 UTILITY 打印设置 ,进入设置菜单。用户需根据所选打印机类型,设置
打印模式,二者匹配,才可成功完成打印操作。

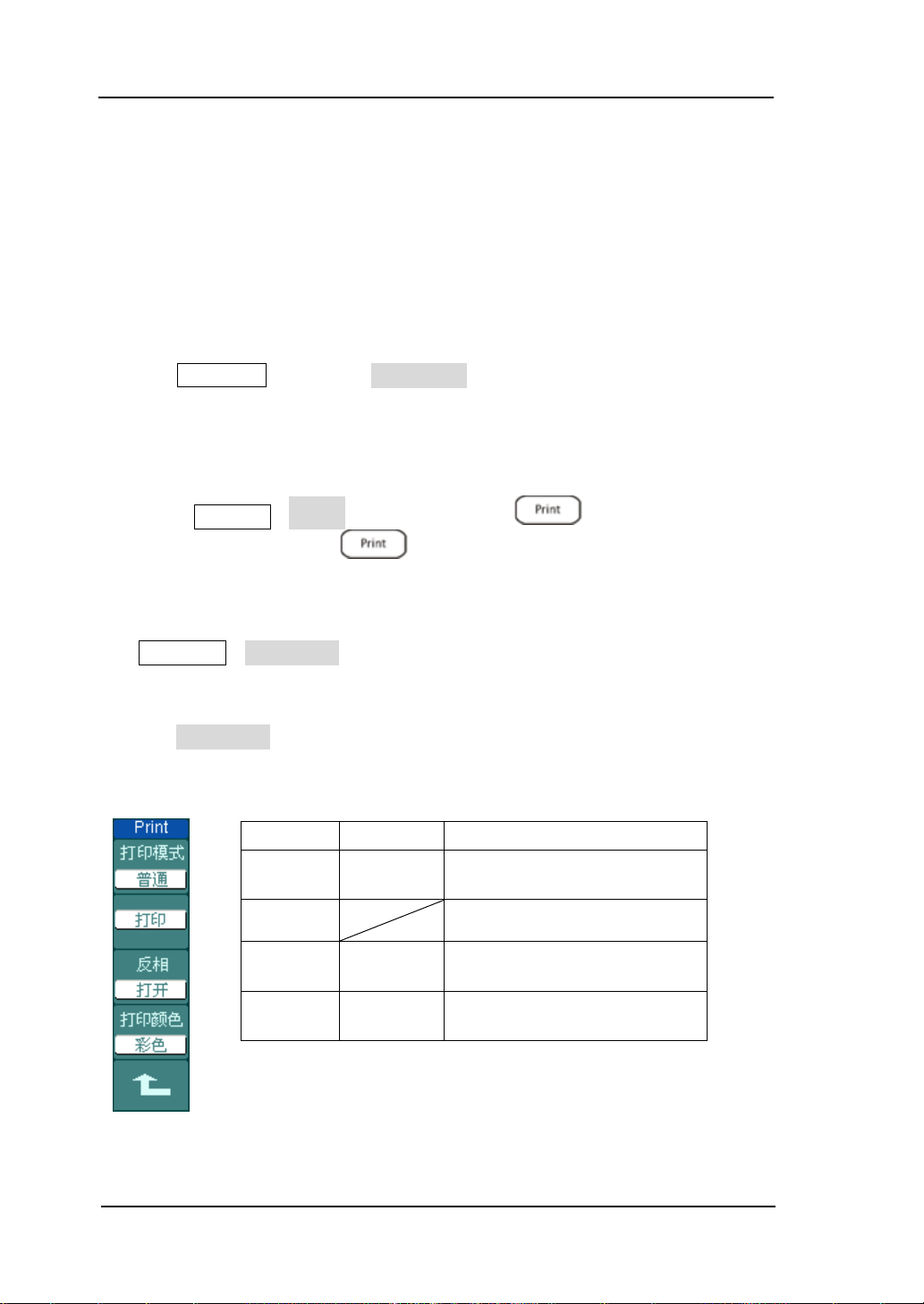

①.按下 打印模式 键,选择打印模式为 普通,进入如下所示菜单。
图 2-99 表 2-64 打印设置功能菜单说明(普通模式时),第一页
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册

RIGOL
设置打印模式为普通
设置打印模式为 PictBridge
执行打印操作
当打印机报可恢复错误时,按此键可
恢复打印
选择打印 图像类型为 Exif/Jpeg 或
Bmp 格式

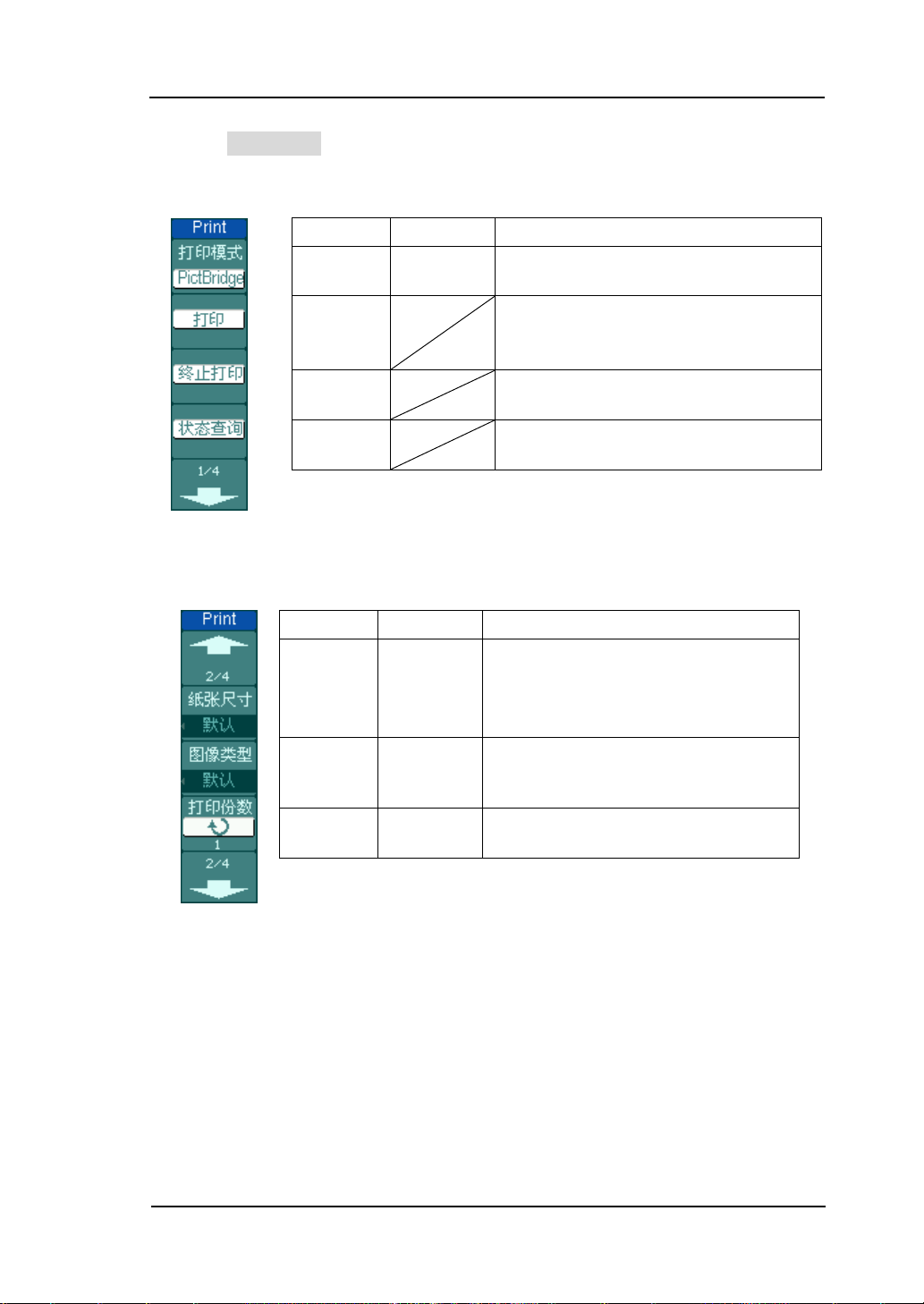

②.按下 打印模式 键,选择打印模式为 PictBridge,进入如下所示菜单。
图 2-100 表 2-65 打印设置功能菜单说明(PictBridge 模式时),第一页
图 2-101 表 2-66 打印设置功能菜单说明(PictBridge 模式时),第二页
© 2008 RIGOL Technologies, Inc.
DS1000B 系列数字示波器用户手册
