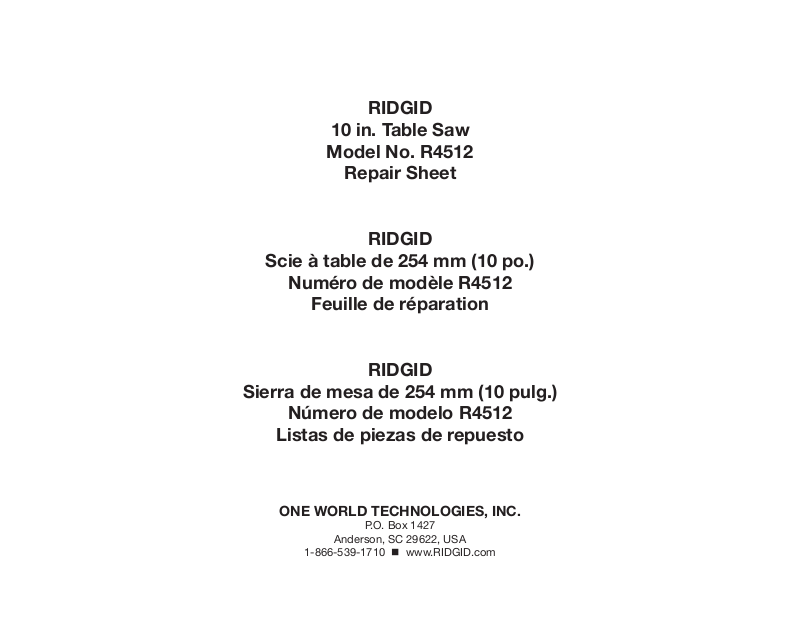

RIDGID
10 in. Table Saw
Model No. R4512
Repair Sheet
RIDGID
Scie à table de 254 mm (10 po.)
Numéro de modèle R4512
Feuille de réparation
RIDGID
Sierra de mesa de 254 mm (10 pulg.)
Número de modelo R4512
Listas de piezas de repuesto
ONE WORLD TECHNOLOGIES, INC.
P.O. Box 1427
Anderson, SC 29622, USA
1-866-539-1710 www.RIDGID.com
Page 2
R4512

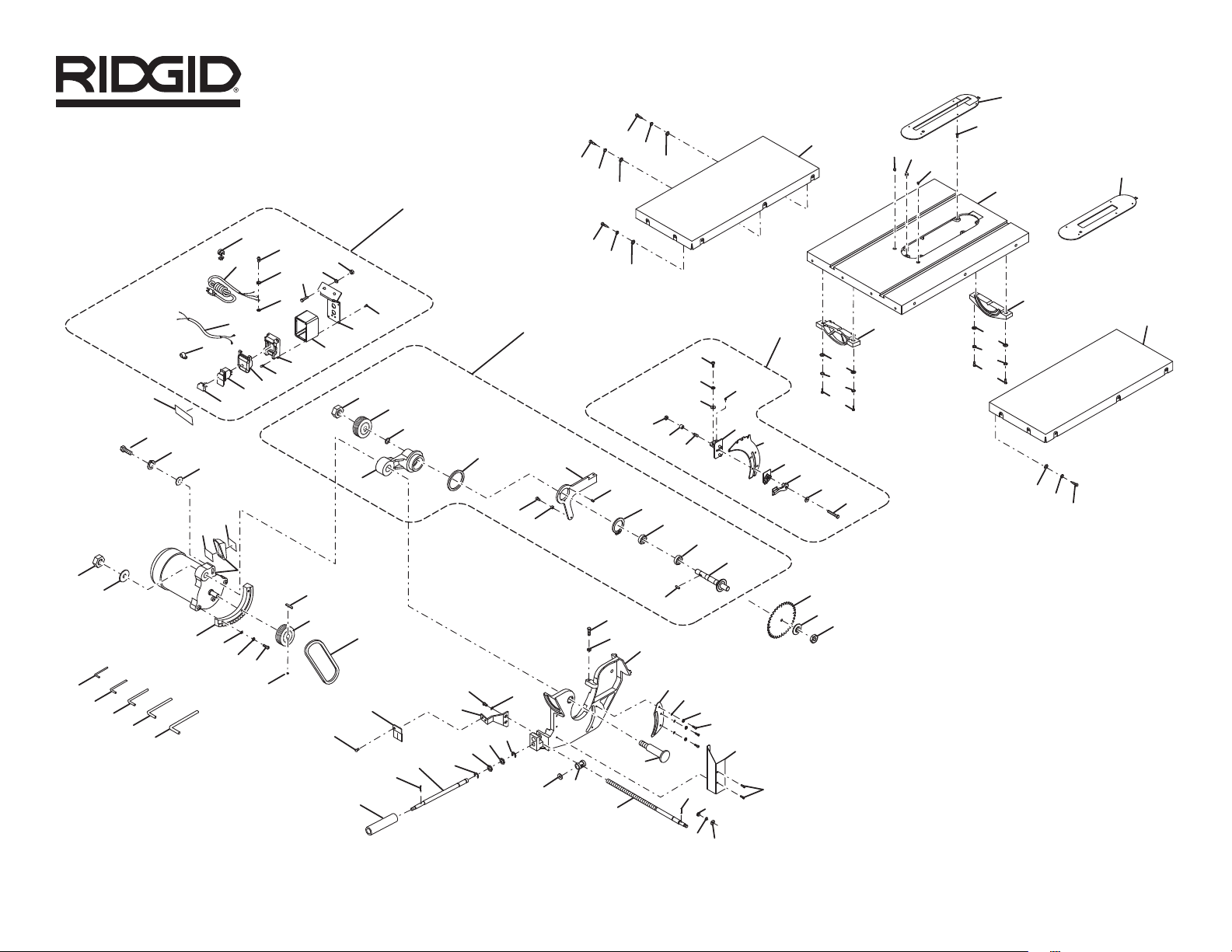

FIGURE A / FIGURA A
24
103
21
22
21
22
1
2
6
3
4
5
16
17
108
87
88
92
90
91
95
104
105
106
107
18
19
89
93
94
96
97
98
99
11
10
7
9
8
12
13
14
15
50
51
52
53
101
100
102
85
84
83
74
82
86
80
79
81
49
54
55
56
38
79
80
78
21
22
57
58
67
68
77
75
23
23
23
36
37
38
40
41
42
59
60
62
69
70
38
76
74
39
43
44
61
63
37
71
72
71
73
20
35
32
33
34
45
46
47
64
65
66
28
29
30
31
48
26
25
27
31
20
32
33
34
23
22
21
37
38
2
Page 3
R4512
1 080035003700 Switch Assembly (Inc. Key Nos. 2-19) .. 1
2 080035003011 Strain Relief (7P-2) ................................ 2
3 080035003012 Power Cord ...........................................1
4 080035003013 Motor Cord ........................................... 1
5 080035003237 Adjustable Cable Clamp ....................... 1
6 080035003039 Screw (M5 x 8 mm, Pan Hd.) ................2
7 080035003040 Lock Washer (5 mm) ............................. 2
8 080035003037 Spring Washer (5 mm) .......................... 2
9 080035003249 Bolt (M8 x 16 mm, Hex Hd.) ................. 1
10 080035003250 Lock Washer (M8) ................................. 1
11 080035003251 Hex Nut (8 mm) ..................................... 1
12 080035003004 Screw (M4.2 x 13 mm) .......................... 4
13 080035003260 Switch Support ..................................... 1
14 080035003006 Switch Box ........................................... 1
15 080035003007 Switch Panel ......................................... 1
16 080035003008 Screw (M4.2 x 25 mm) .......................... 4
17 080035003009 Switch Cover ........................................ 1
18 089038003701 Switch w/Key (Inc. Key No. 19) ............ 1
19 089038003010 Switch Key ............................................ 1
20 080035003088 Table Extension .................................... 2
21 080035003101 Screw (M10 x 25 mm, Soc. Hd.) ........... 6
22 080035003090 Spring Washer (10 mm) ........................ 6
23 080035003091 Washer (10 mm) .................................... 6
24 080035003096 Throat Plate .......................................... 1
25 080035003093 Dado Throat Plate ................................. 1
26 080035003095 Screw (#8 x 1/2 in.) ............................... 5
27 080035003094 Saw Table ............................................. 1
28 080035003097 Set Screw (M8 x 20 mm) ...................... 1
29 080035003098 Magnet .................................................. 1
30 080035003099 Set Screw (M8 x 25 mm) ...................... 1
31 080035003262 Trunnion ................................................ 2
32 080035003091 Washer (10 mm) .................................... 4
33 080035003090 Spring Washer (10 mm) ........................ 4
34 080035003089 Screw (M10 x 30 mm, Soc. Hd.) ........... 4
35 080035003702 Riving Knife Assembly
(Inc. Key Nos. 36-48) ............................ 1
36 080035003038 Screw (M5 x 16 mm, Soc. Hd.) ............. 2
37 080035003037 Spring Washer (5 mm) .......................... 7
FIGURE A
38 080035003036 Washer (5 mm) ...................................... 9
39 080035003035 Set Screw (M5 x 10 mm, Soc. Hd.) ...... 2
40 080035003034 Lock Nut (8 mm) ................................... 1
41 080035003033 Spring Seat ........................................... 1
42 080035003032 Spring ................................................... 1
43 080035003031 Clamp (Back) ........................................ 1
44 080035003100 Riving Knife ........................................... 1
45 080035003030 Clamp (Front) ........................................ 1
46 080035003029 Release Lever ....................................... 1
47 080035003066 Washer (8 mm) ...................................... 1
48 080035003028 Bolt (M8 x 52 mm) ................................ 1
49 080035003701 Arbor Assembly (Inc. Key Nos. 50-63) . 1
50 080035003017 Lock Nut (12 mm) ................................. 1
51 080035003016 Arbor Pulley .......................................... 1
52 080035003015 Bushing ................................................. 1
53 080035003014 Blade Bracket ....................................... 1
54 080035003018 Shim Washer ........................................1
55 080035003027 Shaft Pin ............................................... 1
56 080035003026 Bushing ................................................. 1
57 080035003025 Mounting Plate ..................................... 1
58 080035003024 Set Screw (M5 x 6 mm, Soc. Hd.) ........ 3
59 080035003023 Retaining Ring (52 mm) ........................ 1
60 080035003022 Ball Bearing (6202-2Z) .......................... 1
61 080035003021 Ball Bearing (6203-2Z) .......................... 1
62 080035003020 Key (5 x 5 x 12 mm) .............................. 1
63 080035003019 Arbor ..................................................... 1
64 080035003246 Blade .................................................... 1
65 080035003086 Blade Washer .......................................1
66 080035003085 Blade Nut .............................................. 1
67 080035003238 Bolt (M8 x 40 mm, Hex Hd.) ................. 1
68 080035003084 Hex Nut (8 mm) ..................................... 1
69 080035003083 Main Trunnion ...................................... 1
70 080035003082 Riving Guide ......................................... 1
71 080035003079 Screw (M5 x 10 mm, Soc. Hd.) ............. 6
72 080035003247 Blade Guard ..........................................1
73 080035003078 Hex Nut (5 mm) ..................................... 2
74 080035003070 Spring Pin (M3 x 20 mm) ...................... 2
75 080035003081 Bevel Rod ............................................. 1
KEY P/N DESCRIPTION QTYKEY P/N DESCRIPTION QTY KEY P/N DESCRIPTION QTY
76 080035003061 Shaft ..................................................... 1
77 080035003059 Bevel Nut .............................................. 1
78 080035003060 Shim Washer ........................................1
79 080035003072 Retaining Ring (14 mm) ........................ 2
80 080035003073 Spacer .................................................. 2
81 080035003071 Height Adjusting Rod ...........................1
82 080035003248 Bushing ................................................. 1
83 080035003055 Screw (M4 x 6 mm, Pan Hd.) ................ 1
84 080035003056 Bevel Indicator ...................................... 1
85 080035003057 Screw (M5 x 8 mm, Soc. Hd.) ...............2
86 080035003058 Bevel Indicator Bracket ........................ 1
87 080035003041 Bolt (M8 x 30 mm, Hex Hd.) ................. 1
88 080035003042 Lock Washer (8 mm) ............................. 1
89 080035003043 Washer (8 mm) ...................................... 1
90 080035003044 Lock Nut (16 mm) ................................. 1
91 080035003045 Washer (16 mm) .................................... 1

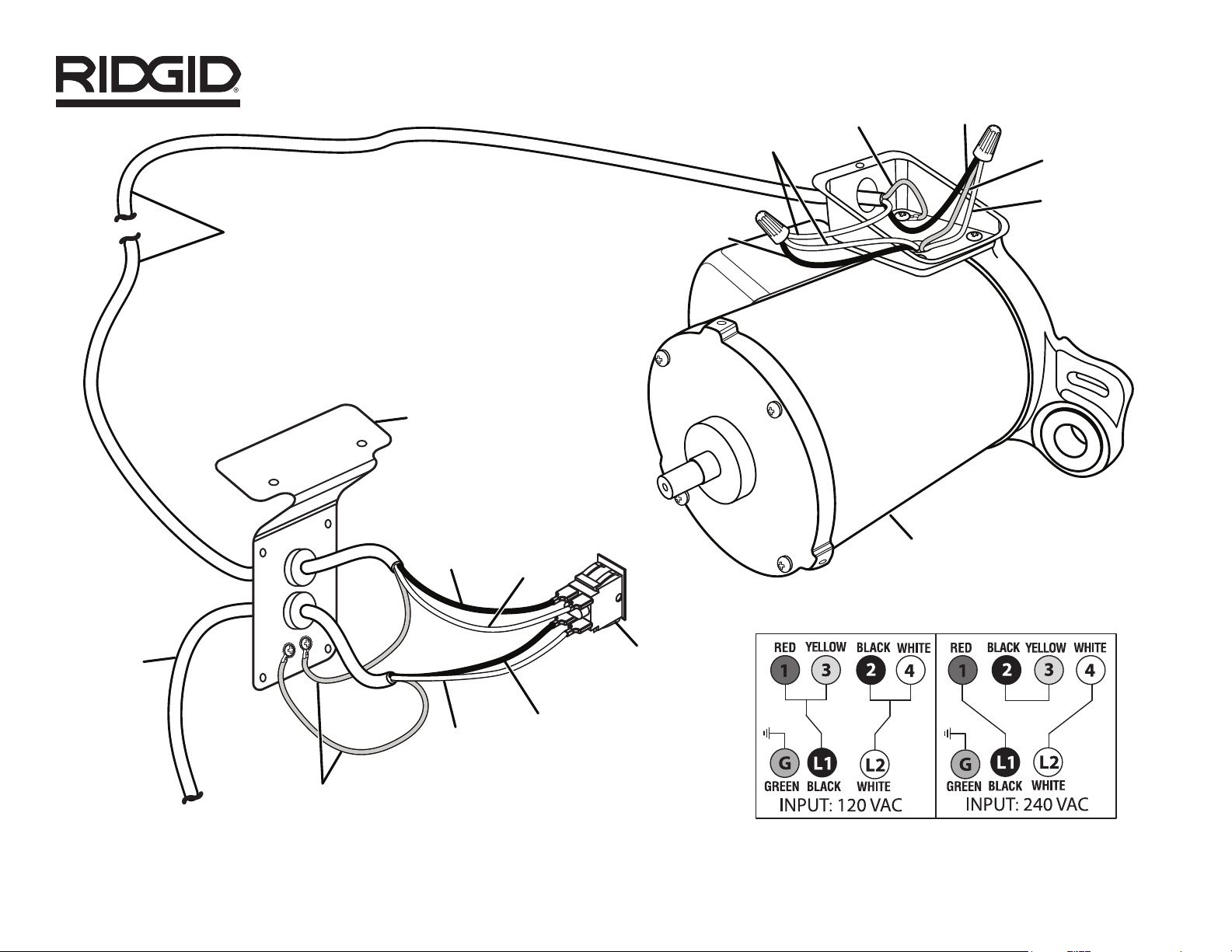

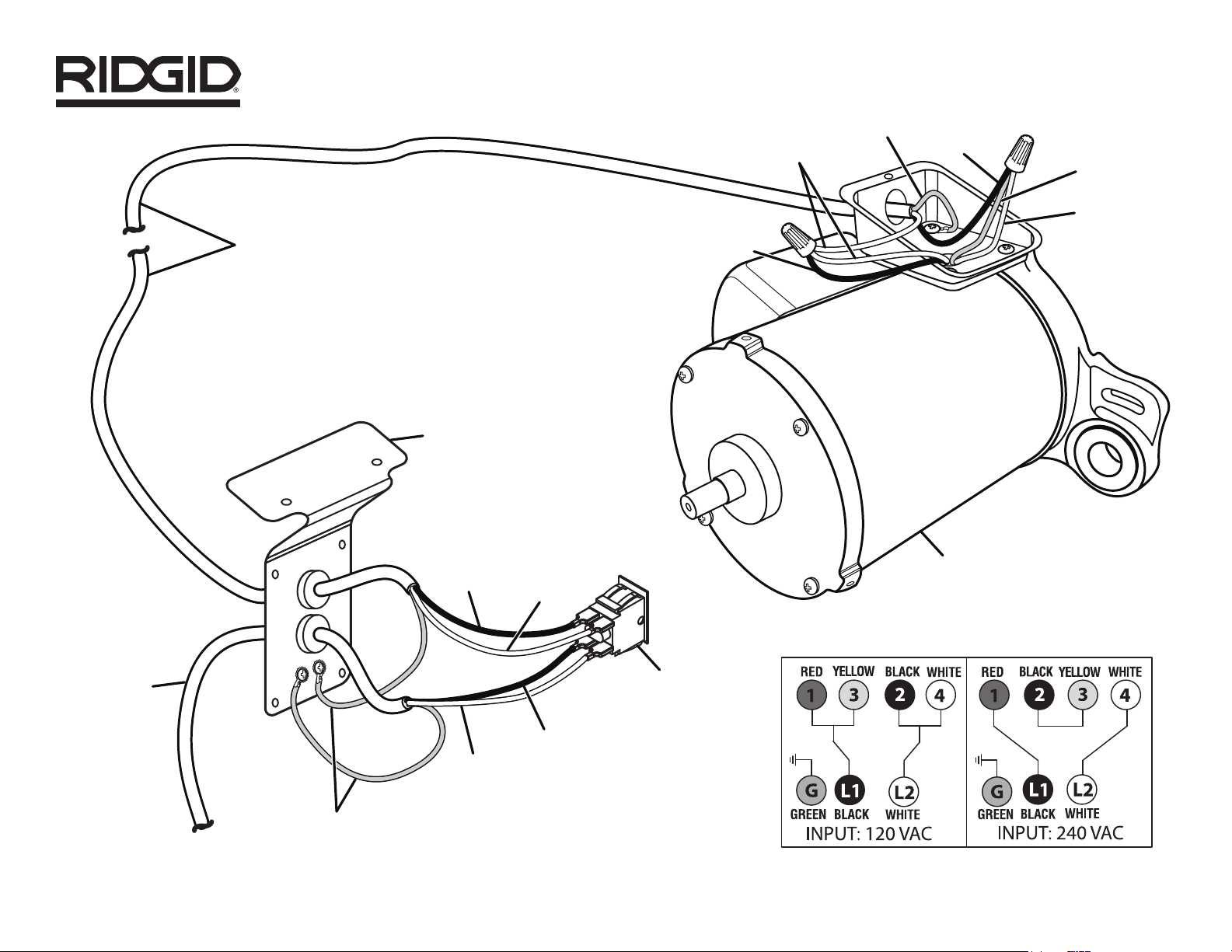

92 080035003915 Motor Wiring Diagram Label ................. 1
93 080035003916 Factory Connected Label ..................... 1
94 080035003263 Motor (Inc. Key Nos. 92-93) .................1
95 080035003047 Worm Wheel ......................................... 1
96 080035003002 Washer (6 mm) ...................................... 3
97 080035003049 Lock Washer (6 mm) ............................. 3
98 080035003050 Screw (M6 x 25 mm, Soc. Hd.) .............3
99 080035003051 Set Screw (M5 x 8 mm, Soc. Hd.) ........ 1
100 080035003052 Motor Pulley ......................................... 1
101 080035003053 Key (5 x 5 x 30 mm) .............................. 1
102 080035003054 Drive Belt (355PJ6) ............................... 1
103 080035003239 Hex Key (3 mm) ....................................1
104 080035003102 Hex Key (4 mm) ....................................1
105 080035003103 Hex Key (5 mm) ....................................1
106 080035003104 Hex Key (6 mm) ....................................1
107 080035003105 Hex Key (8 mm) ....................................1
108 089037011910 Switch Key Warning Label ....................1
Not Shown:
080035003710 Small Fastener Pack ............................. 1
080035003709 Large Fastener Pack ............................. 1
987000988 Operator's Manual ................................ 1
10-11-18
(Rev:09)
3
Page 4
R4512
1 080035003700 Ensemble de commutateur
(inc. lég. réf. 2-19) ................................. 1
2 080035003011 Protecteur de tension (7P-2) .................2
3 080035003012 Cordon d'alimentation .......................... 1
4 080035003013 Cordon de moteur ................................ 1
5 080035003237 Serre-câble réglable ............................. 1
6 080035003039 Vis (M5 x 8 mm, tête bombée) ..............2
7 080035003040 Rondelle de blocage (5 mm) ................. 2
8 080035003037 Rondelle ressort (5 mm) ........................2
9 080035003249 Boulon (M6 x 14 mm, tête hex.) ........... 2
10 080035003250 Rondelle de blocage (6 mm) ................. 2
11 080035003251 Écrou hexagonal (6 mm) ....................... 2
12 080035003004 Vis (M4.2 x 13 mm) ............................... 4
13 080035003005 Support de commutateur ..................... 1
14 080035003006 Boîtier de commutateur ........................ 1
15 080035003007 Capot de commutateur ........................ 1
16 080035003008 Vis (M4.2 x 25 mm) ............................... 4
17 080035003009 Couvercle de commutateur .................. 1
18 089038003701 Commutateur / clé (inc. lég. réf. 19) ..... 1
19 089038003010 Clé de commutateur ............................. 1
20 080035003088 Rallonge de table .................................. 2
21 080035003101 Vis (M10 x 25 mm, tête creuse) ............ 6
22 080035003090 Spring Washer (10 mm) ........................ 6
23 080035003091 Rondelle (10 mm) .................................. 6
24 080035003096 Plaque à gorge ..................................... 1
25 080035003093 Plaque à gorge de rainure .................... 1
26 080035003095 Vis (#8 x 1/2 po.) ................................... 5
27 080035003094 Table de la scie ..................................... 1
28 080035003097 Vis d'arrêt (M8 x 20 mm) ...................... 1
29 080035003098 Almant .................................................. 1
30 080035003099 Vis d'arrêt (M8 x 25 mm) ...................... 1
31 080035003262 Tourillon ................................................2
32 080035003091 Rondelle (10 mm) .................................. 4
33 080035003090 Rondelle ressort (10 mm) ...................... 4
34 080035003089 Vis (M10 x 30 mm, tête creuse) ............ 4
35 080035003702 Ensemble de couteau diviseur
(inc. lég. réf. 36-48) ............................... 1
36 080035003038 Vis (M5 x 16 mm, tête creuse) .............. 2
37 080035003037 Rondelle ressort (5 mm) ........................ 7
38 080035003036 Rondelle (5 mm) .................................... 9
FIGURE A
39 080035003035 Vis d'arrêt (M5 x 10 mm, tête creuse) ... 2
40 080035003034 Écrou de blocage (8 mm) ..................... 1
41 080035003033 Siège de ressort .................................... 1
42 080035003032 Ressort ................................................. 1
43 080035003031 Collier (arrière) .......................................1
44 080035003100 Couteau diviseur ................................... 1
45 080035003030 Collier (avant) ........................................ 1
46 080035003029 Levier de dégagement .......................... 1
47 080035003066 Rondelle (8 mm) .................................... 1
48 080035003028 Boulon (M8 x 52 mm) ........................... 1
49 080035003701 Ensemble de axe broche
(inc. lég. réf. 50-63) ............................... 1
50 080035003017 Écrou de blocage (12 mm) ................... 1
51 080035003016 Axe de poulie ........................................ 1
52 080035003015 Douille ................................................... 1
53 080035003014 Support de lame ................................... 1
54 080035003018 Rondelle cala ........................................ 1
55 080035003027 Goupille de arbre .................................. 1
56 080035003026 Douille ................................................... 1
57 080035003025 Plaque de montage .............................. 1
58 080035003024 Vis d'arrêt (M5 x 6 mm, tête creuse) ..... 3
59 080035003023 Bague de retenue (52 mm) ................... 1
60 080035003022 Roulement à billes (6202-2Z) ................ 1
61 080035003021 Roulement à billes (6203-2Z) ................ 1
62 080035003020 Clé (5 x 5 x 12 mm) ............................... 1
63 080035003019 Axe ........................................................ 1
64 080035003246 Lame ..................................................... 1
65 080035003086 Rondelle de lame .................................. 1
66 080035003085 Écrou de biseau .................................... 1
67 080035003238 Boulon (M8 x 40 mm, tête hex.) ........... 1
68 080035003084 Hex Nut (8 mm) ..................................... 1
69 080035003083 Tourillon principal .................................. 1
70 080035003082 Guide de diviseur .................................. 1
71 080035003079 Vis (M5 x 10 mm, tête creuse) .............. 6
72 080035003247 Protège-lame ........................................ 1
73 080035003078 Écrou hexagonal (5 mm) ....................... 2
74 080035003070 Goupille à ressort (M3 x 20 mm) .......... 2
75 080035003081 Tige de biseau ...................................... 1
76 080035003061 Arbre ..................................................... 1
4
NO. RÈF. DESCRIPTION QTÉNO. RÈF. DESCRIPTION QTÉ NO. RÈF. DESCRIPTION QTÉ
77 080035003059 Écrou de biseau .................................... 1
78 080035003060 Rondelle cala ........................................ 1
79 080035003072 Bague de retenue (14 mm) ................... 2
80 080035003073 Entretoise .............................................. 2
81 080035003071 Tige de réglage de hauteur ................... 1
82 080035003248 Douille ................................................... 1
83 080035003055 Vis (M4 x 6 mm, tête bombée) .............. 1
84 080035003056 Indicateur de biseau ............................. 1
85 080035003057 Vis (M5 x 8 mm, tête creuse) ................ 2
86 080035003058 Support de indicateur de biseau .......... 1
87 080035003041 Boulon (M8 x 30 mm, tête hex.) ........... 1
88 080035003042 Rondelle de blocage (8 mm) ................. 1
89 080035003043 Rondelle (8 mm) .................................... 1
90 080035003044 Écrou de blocage (16 mm) ................... 1
91 080035003045 Rondelle (16 mm) .................................. 1

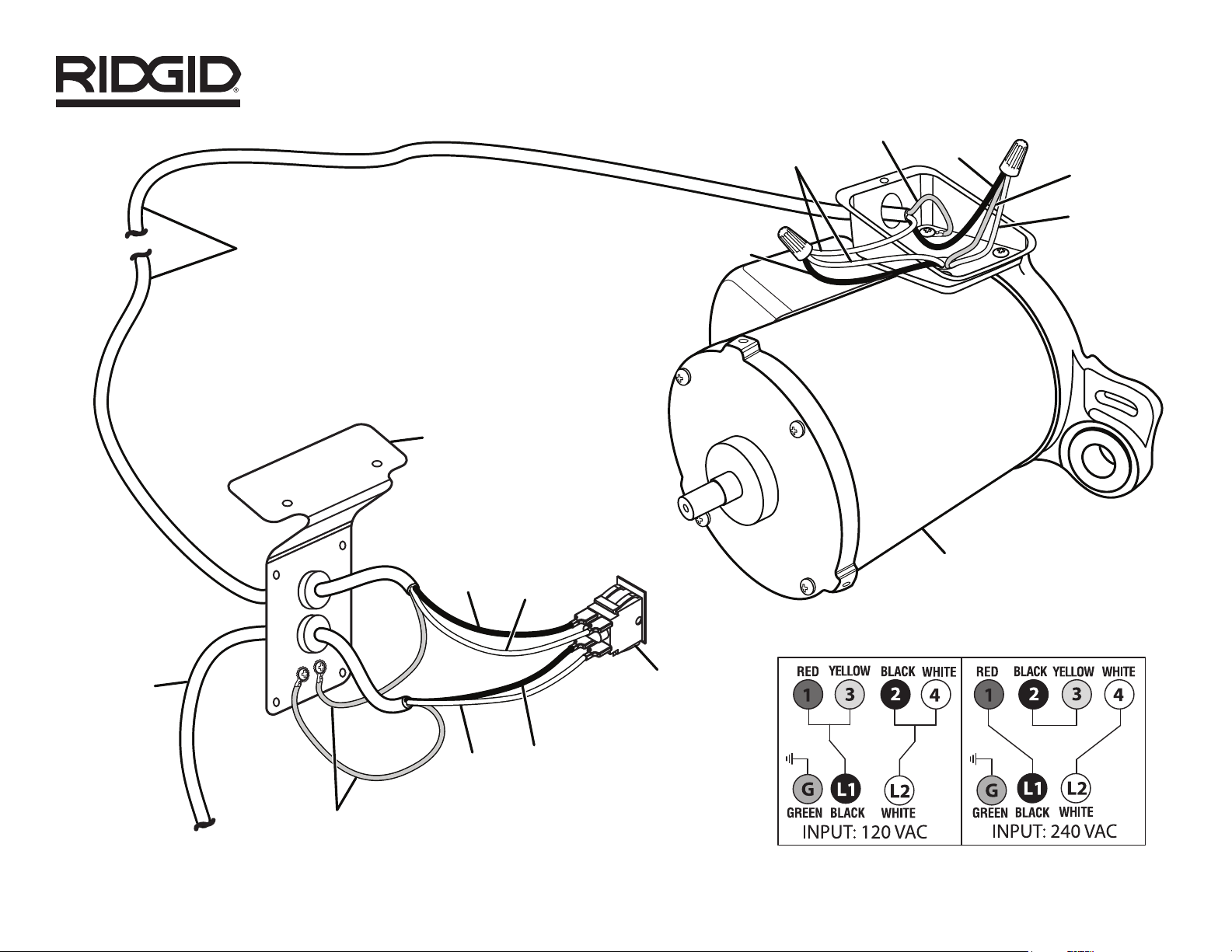

92 080035003915 Étiquette du schéma de
câblage du moteur ............................... 1
93 080035003916 Étiquette de branche en usine .............. 1
94 080035003263 Moteur (inc. lég. réf. 92-93) .................. 1
95 080035003047 Roulette sans fin ................................... 1
96 080035003002 Rondelle (6 mm) .................................... 3
97 080035003049 Rondelle de blocage (6 mm) ................. 3
98 080035003050 Vis (M6 x 25 mm, tête creuse) .............. 3
99 080035003051 Vis d'arrêt (M5 x 8 mm, tête creuse) ..... 1
100 080035003052 Poulie de moteur .................................. 1
101 080035003053 Clé (5 x 5 x 30 mm) ............................... 1
102 080035003054 Courroie d'entraînement (355PJ6) ........ 1
103 080035003239 Clé hexagonale (3 mm) ......................... 1
104 080035003102 Clé hexagonale (4 mm) ......................... 1
105 080035003103 Clé hexagonale (5 mm) ......................... 1
106 080035003104 Clé hexagonale (6 mm) ......................... 1
107 080035003105 Clé hexagonale (8 mm) ......................... 1
108 089037011910 Étiquette d'avertissement de clé
de commutateur ................................... 1
Pas illustré:
080035003710 Kit de petite quincaillerie ...................... 1
080035003709 Kit de grande quincaillerie .................... 1
987000988 Manuel d'utilisation ............................... 1
Page 5
R4512
1 080035003700 Conjunto del interruptor
(inc. núm. ref. 2-19)...............................1
2 080035003011 Protector del cordón (7P-2) .................. 2
3 080035003012 Cordón de corriente .............................1
4 080035003013 Cordón del motor .................................1
5 080035003237 Abrazadera del cable de ajustable ....... 1
6 080035003039 Tornillo (M5 x 8 mm, cab. tronc.) .......... 2
7 080035003040 Arandela de fijación (5 mm) .................. 2
8 080035003037 Arandela elástica (5 mm) ...................... 2
9 080035003249 Perno (M6 x 14 mm, cab. hex.) ............ 2
10 080035003250 Arandela de fijación (6 mm) .................. 2
11 080035003251 Tuerca hexagonal (6 mm) .....................2
12 080035003004 Tornillo (M4.2 x 13 mm) ........................ 4
13 080035003005 Soporte del interruptor ......................... 1
14 080035003006 Caja del interruptor ............................... 1
15 080035003007 Panel del interruptor ............................. 1
16 080035003008 Tornillo (M4.2 x 25 mm) ........................ 4
17 080035003009 Cubierta del interruptor ........................ 1
18 089038003701 Interruptor / llave (inc. núm. ref. 19) ...... 1
19 089038003010 Llave del interruptor .............................. 1
20 080035003088 Extensión de la mesa ........................... 2
21 080035003101 Tornillo (M10 x 25 mm, cab. hue.) ........ 6
22 080035003090 Arandela elástica (10 mm) .................... 6
23 080035003091 Arandela (10 mm) ................................. 6
24 080035003096 Placa de la garganta ............................. 1
25 080035003093 Placa de ranurar para la garganta ........ 1
26 080035003095 Tornillo (#8 x 1/2 pulg.) ......................... 5
27 080035003094 Mesa de la sierra .................................. 1
28 080035003097 Tornillo fijador (M8 x 20 mm) ................ 1
29 080035003098 Imán ...................................................... 1
30 080035003099 Tornillo fijador (M8 x 25 mm) ................ 1
31 080035003262 Giratorio ................................................ 2
32 080035003091 Arandela (10 mm) ................................. 4
33 080035003090 Arandela elástica (10 mm) .................... 4
34 080035003089 Tornillo (M10 x 30 mm, cab. hue.) ........ 4
35 080035003702 Conjunto de la cuchilla separador
(inc. núm. ref. 36-48).............................1
36 080035003038 Tornillo (M5 x 16 mm, cab. hue.) .......... 2
37 080035003037 Arandela elástica (5 mm) ...................... 7
38 080035003036 Arandela (5 mm) ................................... 9
FIGURA A
39 080035003035 Tornillo fijador (M5 x 10 mm, cab. hue.) 2
40 080035003034 Tuerca de seguridad (8 mm) ................. 1
41 080035003033 Asiento de resorte ................................ 1
42 080035003032 Resorte ................................................. 1
43 080035003031 Abrazadera (Trasero) ............................. 1
44 080035003100 Cuchilla separador ................................ 1
45 080035003030 Abrazadera (Delantero) ......................... 1
46 080035003029 Palanca de afloje de tensión ................ 1
47 080035003066 Arandela (8 mm) ................................... 1
48 080035003028 Perno (M8 x 52 mm) ............................. 1
49 080035003701 Conjunto del árbol
(inc. núm. ref. 50-63).............................1
50 080035003017 Tuerca de seguridad (12 mm) ............... 1
51 080035003016 Polea del árbol ...................................... 1
52 080035003015 Buje ....................................................... 1
53 080035003014 Soporte de hoja .................................... 1
54 080035003018 Arandela de cuña .................................. 1
55 080035003027 Pasador de eje ...................................... 1
56 080035003026 Buje ....................................................... 1
57 080035003025 Placa de montaje .................................. 1
58 080035003024 Tornillo fijador (M5 x 6 mm, cab. hue.) . 3
59 080035003023 Ano de retén (52 mm) ........................... 1
60 080035003022 Cojinete de bolas (6202-2Z) ................. 1
61 080035003021 Cojinete de bolas (6203-2Z) ................. 1
62 080035003020 Llave (5 x 5 x 12 mm)............................ 1
63 080035003019 Árbol ..................................................... 1
64 080035003246 Hoja ...................................................... 1
65 080035003086 Arandela de la hoja ............................... 1
66 080035003085 Tuerca de la hoja ..................................1
67 080035003238 Perno (M8 x 40 mm, cab. hex.) ............1
68 080035003084 Tuerca hexagonal (8 mm) .....................1
69 080035003083 Giratorio principal ................................. 1
70 080035003082 Guía de separador ................................ 1
71 080035003079 Tornillo (M5 x 10 mm, cab. hue.) .......... 6
72 080035003247 Protección de la hoja ............................ 1
73 080035003078 Tuerca hexagonal (5 mm) .....................2
74 080035003070 Pasador de resorte (M3 x 20 mm) ........ 2
75 080035003081 Varilla de bisel ....................................... 1
76 080035003061 Eje ......................................................... 1
5
REF. N/P DESCRIPCIÓN CANTREF. N/P DESCRIPCIÓN CANT REF. N/P DESCRIPCIÓN CANT
77 080035003059 Tuerca de bisel ......................................1
78 080035003060 Arandela de cuña .................................. 1
79 080035003072 Ano de retén (14 mm) ........................... 2
80 080035003073 Separador ............................................. 2
81 080035003071 Varilla de ajuste de altura ...................... 1
82 080035003248 Buje ....................................................... 1
83 080035003055 Tornillo (M4 x 6 mm, cab. tronc.) .......... 1
84 080035003056 Indicador de bisel ................................. 1
85 080035003057 Tornillo (M5 x 8 mm, cab. hue.) ............ 2
86 080035003058 Soporte de indicador de bisel .............. 1
87 080035003041 Perno (M8 x 30 mm, cab. hex.) ............1
88 080035003042 Arandela de fijación (8 mm) .................. 1
89 080035003043 Arandela (8 mm) ................................... 1
90 080035003044 Tuerca de seguridad (16 mm) ............... 1
91 080035003045 Arandela (16 mm) ................................. 1
92 080035003915 Etiqueta con el diagrama del
cableado del motor .............................. 1
93 080035003916 Etiqueta de conectado de fábrica ........ 1
94 080035003263 Motor (inc. núm. ref. 92-93) .................. 1
95 080035003047 Rueda de sinfín ..................................... 1
96 080035003002 Arandela (6 mm) ................................... 3
97 080035003049 Arandela de fijación (6 mm) .................. 3
98 080035003050 Tornillo (M6 x 25 mm, cab. hue.) .......... 3
99 080035003051 Tornillo fijador (M5 x 8 mm, cab. hue.) . 1
100 080035003052 Polea del motor .................................... 1
101 080035003053 Llave (5 x 5 x 30 mm)............................ 1
102 080035003054 Correa de transmisión (355PJ6) ........... 1
103 080035003239 Llave hexagonal (3 mm) ........................ 1
104 080035003102 Llave hexagonal (4 mm) ........................ 1
105 080035003103 Llave hexagonal (5 mm) ........................ 1
106 080035003104 Llave hexagonal (6 mm) ........................ 1
107 080035003105 Llave hexagonal (8 mm) ........................ 1
108 089037011910 Etiqueta de advertencia de llave
del interruptor ....................................... 1
No se ilustra:
080035003710 Fuego de pequeña piezas de unión ..... 1
080035003709 Fuego de grande piezas de unión ........ 1
987000988 Manual del operador ............................ 1
Page 6
R4512
1

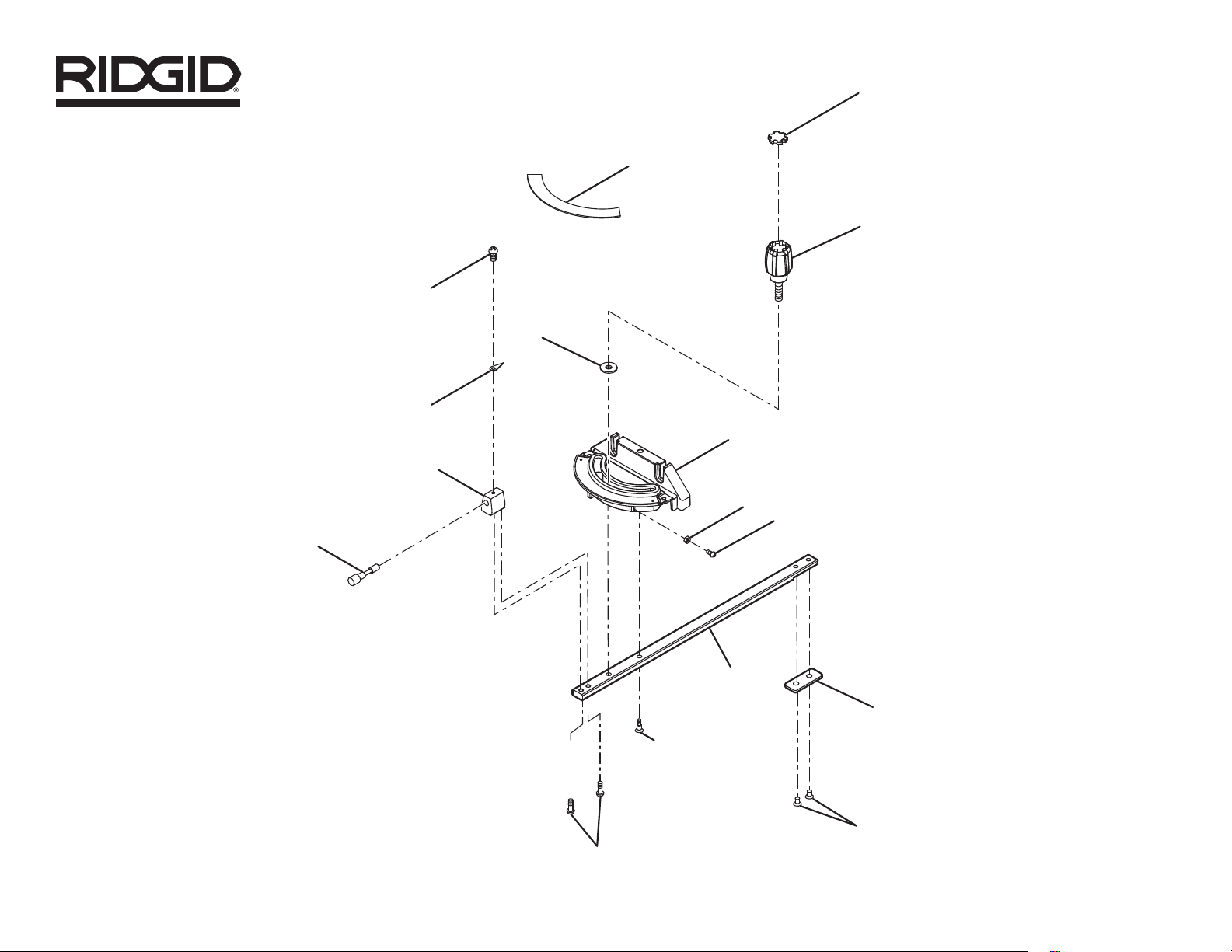

FIGURE B / FIGURA B
10
7
3
8
9
16
2
4
5
6
11
13
14
12
15
6
Page 7
R4512
1 080035003119 End Cap ................................................ 1
FIGURE B / FIGURA B
1 080035003119 Capuchon d'extrémité .......................... 1
REF. N/P DESCRIPCIÓN CANTKEY P/N DESCRIPTION QTY NO. RÈF. DESCRIPTION QTÉ
1 080035003119 Tapa extremo .................................... 1
2 080035003120 Lock Knob ............................................ 1
3 080035003043 Washer (8 mm) ...................................... 1
4 080035003122 Miter Gauge Body ................................ 1
5 080035003123 Hex Nut (4 mm) ..................................... 3
6 080035003124 Screw (M4 x 16 mm, Pan Hd.) ..............3
7 080035003125 Screw (M4 x 8 mm, Pan Hd.) ................1
8 080035003126 Indicator ................................................ 1
9 080035003127 Indicator Bracket .................................. 1
10 080035003128 Stop Pin ................................................ 1
11 080035003129 Screw (M5 x 12 mm, Pan Hd.) .............. 2
12 080035003130 Set Screw (M5 x 20 mm) ...................... 1
13 080035003131 Miter Gauge Rod .................................. 1
14 080035003132 Spacer .................................................. 1
15 080035003133 Screw (M6 x 8 mm) ............................... 2
16 080035003910 Miter Scale Label .................................. 1
2 080035003120 Bouton de verrouillage .........................1
3 080035003043 Rondelle (8 mm) .................................... 1
4 080035003122 Corps de guide d'onglet ....................... 1
5 080035003123 Écrou hexagonal (4 mm) ....................... 3
6 080035003124 Vis (M4 x 16 mm, tête bombée) ............3
7 080035003125 Vis (M4 x 8 mm, tête bombée) ..............1
8 080035003126 Indicateur .............................................. 1
9 080035003127 Soporte de indicateur ........................... 1
10 080035003128 Goupille de butée ................................. 1
11 080035003129 Vis (M5 x 12 mm, tête bombée) ............ 2
12 080035003130 Vis d'arrêt (M5 x 20 mm) ...................... 1
13 080035003131 Tige du guide d'onglet .......................... 1
14 080035003132 Entretoise .............................................. 1
15 080035003133 Vis (M6 x 8 mm) .................................... 2
16 080035003910 Étiquette d’échelle d’onglet .................. 1
2 080035003120 Perilla de fijación .............................. 1
3 080035003043 Arandela (8 mm) ............................... 1
4 080035003122 Armazón de la guía de ingletes ........ 1
5 080035003123 Tuerca hexagonal (4 mm) .................3
6 080035003124 Tornillo (M4 x 16 mm, cab. tronc.) .... 3
7 080035003125 Tornillo (M4 x 8 mm, cab. tronc.) ...... 1
8 080035003126 Indicador ........................................... 1
9 080035003127 Support de indicador ........................ 1
10 080035003128 Pasador de tope ............................... 1
11 080035003129 Tornillo (M5 x 12 mm, cab. tronc.) .... 2
12 080035003130 Tornillo fijador (M5 x 20 mm) ............ 1
13 080035003131 Varilla guía de ingletes ...................... 1
14 080035003132 Separador ......................................... 1
15 080035003133 Tornillo (M6 x 8 mm) ......................... 2
16 080035003910 Etiqueta de escala de inglete ........... 1
7
Page 8
R4512

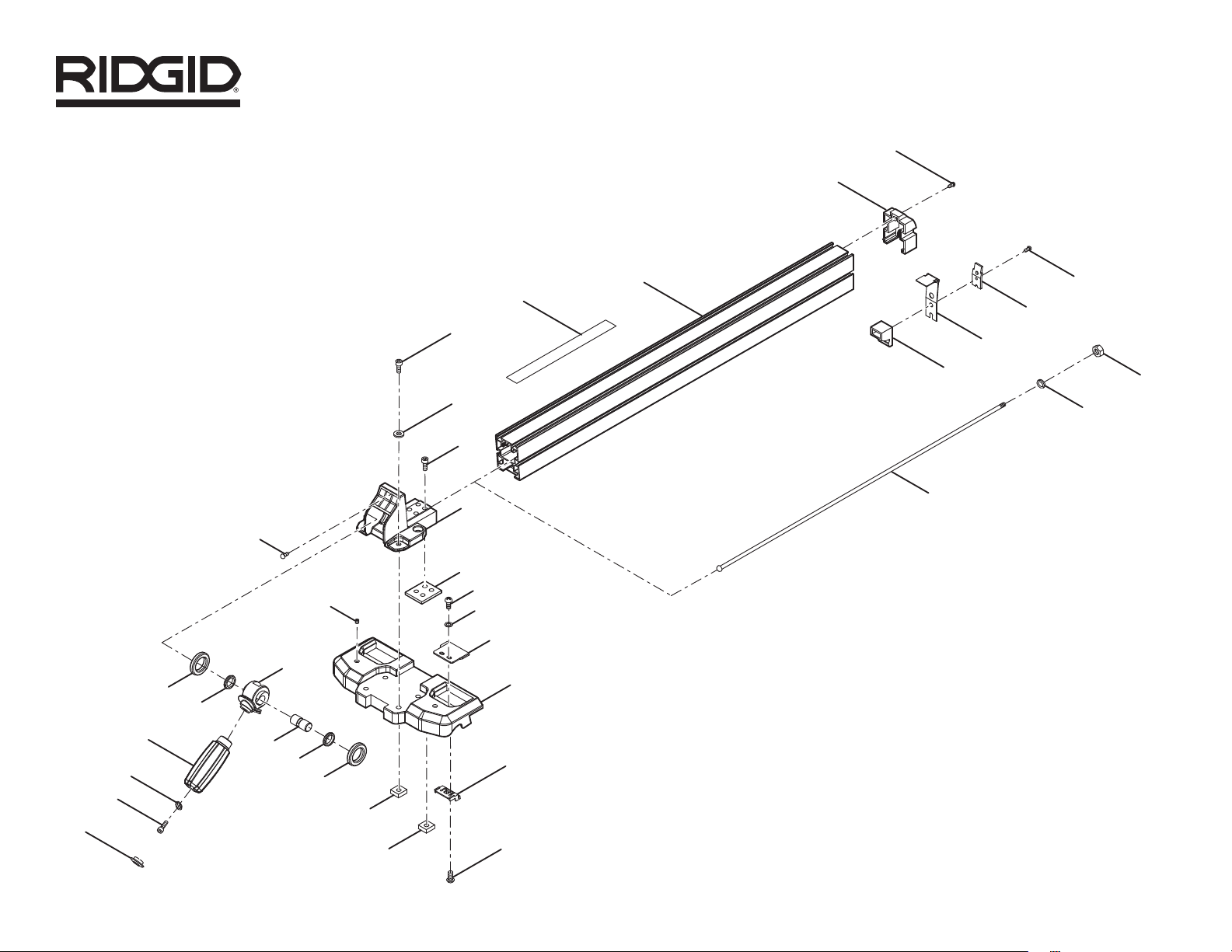

FIGURE C / FIGURA C
33
32
19
18
17
16
22
21
31
23
29
2
3
4
5
1
6
7
14
15
20
21
22
12
12
8
9
10
11
13
26
28
27
30
24
25
8
Page 9
R4512
1 080035003004 Screw (M4.2 x 13 mm) ..........................1
2 080035003147 Screw (M6 x 12 mm, Soc. Hd.) .............4
3 080035003002 Washer (6 mm) ...................................... 4
4 080035003147 Screw (M6 x 12 mm, Soc. Hd.) .............4
5 080035003148 Upper Front Block ................................ 1
6 080035003149 Fence Lock Plate .................................. 1
7 080035003121 Screw (M4 x 8 mm, Pan Hd.) ................4
8 080035003150 Washer (4 mm) ...................................... 4
9 080035003151 Indicator ................................................ 2
10 080035003152 Lower Front Block ................................ 1
11 080035003153 Slider ..................................................... 2
12 080035003161 Square Nut (6 mm)................................4
13 080035003154 Screw (M4 x 12 mm, Pan Hd.) .............. 4
14 080035003155 Set Screw (M8 x 20 mm) ...................... 2
15 080035003156 Locking Lever Bracket .......................... 1
16 080035003063 Locking Lever ....................................... 1
17 080035003066 Washer (8 mm) ...................................... 1
18 080035003157 Screw (M8 x 40 mm, Soc. Hd.) ............. 1
19 080035003119 End Cap ................................................ 1
20 080035003158 Shaft ..................................................... 1
21 080035003159 Inner Pad .............................................. 2
22 080035003160 Outer Pad ............................................. 2
23 080035003905 Fence Warning Label ............................ 1
24 080035003034 Lock Nut (8 mm) ................................... 1
25 080035003066 Washer (8 mm) ...................................... 1
26 080035003162 Linkage ................................................. 1
27 080035003163 Lock Bracket ........................................ 1
28 080035003164 Spring Plate .......................................... 1
29 080035003165 Lock Plate ............................................. 1
30 080035003166 Screw (M4.2 x 20 mm) .......................... 1
31 080035003252 Rip Fence Body .................................... 1
32 080035003168 Fence End Cap ..................................... 1
33 080035003169 Screw (M4.2 x 25 mm) .......................... 1
FIGURE C / FIGURA C
1 080035003004 Vis (M4.2 x 13 mm) ............................... 1
2 080035003147 Vis (M6 x 12 mm, tête creuse) .............. 4
3 080035003002 Rondelle (6 mm) .................................... 4
4 080035003147 Vis (M6 x 12 mm, tête creuse) .............. 4
5 080035003148 Bloc avant (supérieur) ........................... 1
6 080035003149 Plaque de verrouillage du guide ........... 1
7 080035003121 Vis (M4 x 8 mm, tête bombée) ..............4
8 080035003150 Rondelle (4 mm) .................................... 4
9 080035003151 Indicateur .............................................. 2
10 080035003152 Bloc avant (inférieur) ............................. 1
11 080035003153 Glisse .................................................... 2
12 080035003161 Écrou carré (6 mm) ............................... 4
13 080035003154 Vis (M4 x 12 mm, tête bombée) ............ 4
14 080035003155 Vis d'arrêt (M8 x 20 mm) ...................... 2
15 080035003156 Support de levier de verrouillage .......... 1
16 080035003063 Levier de verrouillage ............................ 1
17 080035003066 Rondelle (8 mm) .................................... 1
18 080035003157 Vis (M8 x 40 mm, tête creuse) .............. 1
19 080035003119 Capuchon d'extrémité .......................... 1
20 080035003158 Arbre ..................................................... 1
21 080035003159 Coussinet interne .................................. 2
22 080035003160 Coussinet extérieure ............................. 2
23 080035003905 Étiquette d'avertissement de guide ...... 1
24 080035003034 Écrou de blocage (8 mm) ..................... 1
25 080035003066 Rondelle (8 mm) .................................... 1
26 080035003162 Lien ....................................................... 1
27 080035003163 Support de verrouillage ........................ 1
28 080035003164 Plaque à ressort .................................... 1
29 080035003165 Plaque de verrouillage .......................... 1
30 080035003166 Vis (M4.2 x 20 mm) ............................... 1
31 080035003252 Corps de la guide longitudinal .............. 1
32 080035003168 Capuchon d'extrémité de guide ........... 1
33 080035003169 Vis (M4.2 x 25 mm) ............................... 1
REF. N/P DESCRIPCIÓN CANTKEY P/N DESCRIPTION QTY NO. RÈF. DESCRIPTION QTÉ
1 080035003004 Tornillo (M4.2 x 13 mm) .....................1
2 080035003147 Tornillo (M6 x 12 mm, cab. hue.) ....... 4
3 080035003002 Arandela (6 mm) ................................ 4
4 080035003147 Tornillo (M6 x 12 mm, cab. hue.) ....... 4
5 080035003148 Bloque delantero (superior) ............... 1
6 080035003149 Placa de fijación de la guía ............... 1
7 080035003121 Tornillo (M4 x 8 mm, cab. tronc.) ......4
8 080035003150 Arandela (4 mm) ................................ 4
9 080035003151 Indicador ........................................... 2
10 080035003152 Bloque delantero (inferior) ................. 1
11 080035003153 Corredera .......................................... 2
12 080035003161 Tuerca cuadrada (6 mm) ...................4
13 080035003154 Tornillo (M4 x 12 mm, cab. tronc.) ....4
14 080035003155 Tornillo fijador (M8 x 20 mm) .............2
15 080035003156 Soporte de palanca de fijación ......... 1
16 080035003063 Palanca de fijación ............................ 1
17 080035003066 Arandela (8 mm) ................................ 1
18 080035003157 Tornillo (M8 x 40 mm, cab. hue.) ....... 1
19 080035003119 Tapa extremo .................................... 1
20 080035003158 Eje ..................................................... 1
21 080035003159 Almohadilla interna ........................... 2
22 080035003160 Almohadilla exterior .......................... 2
23 080035003905 Etiqueta de advertencia de guía ....... 1
24 080035003034 Tuerca de seguridad (8 mm) .............1
25 080035003066 Arandela (8 mm) ................................ 1
26 080035003162 Conexión ........................................... 1
27 080035003163 Soporte de seguro ............................1
28 080035003164 Placa de resorte ................................ 1
29 080035003165 Placa de fijación ................................ 1
30 080035003166 Tornillo (M4.2 x 20 mm) .....................1
31 080035003252 Cuerpo de la guía de corte al hilo ..... 1
32 080035003168 Tapa extremo de guía .......................1
33 080035003169 Tornillo (M4.2 x 25 mm) .....................1
9
Page 10
R4512

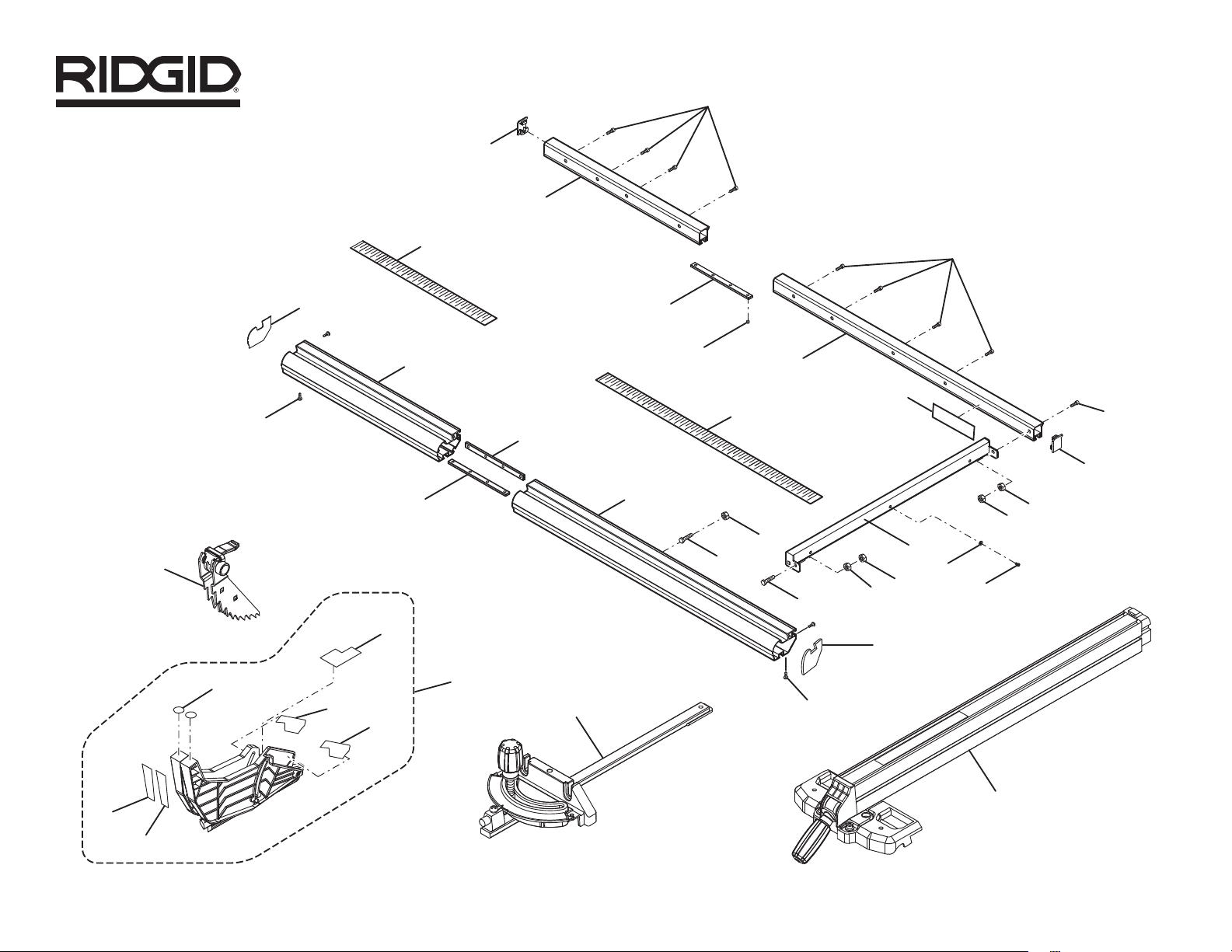

FIGURE D / FIGURA D
14
20
19
22
26
8
2
3
1
17
27
23
28
29
17
30
17
16
9
4
5
15
18
6
6
5
1
6
7
10
11
14
12
14
13
6
6
24
21
25
10
Page 11
R4512
1 080035003170 Screw (M4.2 x 9.5 mm) .........................4
2 080035003256 Front End Cap (Left) .............................1
* 3 080035003257 Front Rail (Left) .....................................1
4 080035003258 Front Rail (Right) ................................... 1
5 080035003041 Bolt (M8 x 30 mm, Hex Hd.) ................. 9
6 080035003084 Hex Nut (8 mm) ................................... 16
7 080035003259 Front End Cap (Right) ........................... 1
8 080035003906 Rip Scale Label (Left) ............................ 1
9 080035003907 Rip Scale Label (Right) ......................... 1
10 080035003175 Spreader Bar ........................................1
11 080035003176 Washer (#10) ......................................... 6
12 080035003177 Screw (#10, Pan Hd.) ............................ 6
13 080035003178 Rear End Cap (Right) ............................ 1
14 080035003179 Screw (M8 x 20 mm, Soc. Hd.) ............. 9
15 080035003180 Rear Rail (Right) .................................... 1
16 080035003181 Set Screw (M6 x 8 mm, Soc. Hd.) ...... 12
17 080035003182 Connect Bar ......................................... 3
18 080035003913 Support Warning Label .........................1
19 080035003183 Rear Rail (Left) ...................................... 1
20 080035003184 Rear End Cap (Left) .............................. 1
21 080035003706 Rip Fence Assembly ............................. 1
22 080035003705 Anti-Kickback Pawl Assembly .............. 1
23 080035003703 Blade Guard (Inc. Key Nos. 24-29) ....... 1
24 089037006906 End Guard Label (Left) .......................... 1
25 089037006907 End Guard Label (Right) ....................... 1
26 089110113913 No Hands Warning Label ...................... 2
27 089037004908 Top Barrier Label ..................................1
28 080035003911 Guard Installation Label (Right) ............ 1
29 080035003912 Guard Installation Label (Left) ............... 1
30 080035003704 Miter Gauge Assembly ......................... 1
* NOTE: Prior to date code EM1145, serial number 17043, also
order switch support 080035003005.
FIGURE D / FIGURA D
1 080035003170 Vis (M4.2 x 9.5 mm) .............................. 4
2 080035003256 Capuchon d’extrémité
avant (gauche) ...................................... 1
* 3 080035003257 Barre avant (gauche) ............................. 1
4 080035003258 Barre avant (droite) ............................... 1
5 080035003041 Boulon (M8 x 30 mm, tête hex.) ........... 9
6 080035003084 Écrou hexagonal (8 mm) ..................... 16
7 080035003259 Capuchon d’extrémité avant (droite) .... 1
8 080035003906 Étiquette de échelle
de refente (gauche) ............................... 1
9 080035003907 Étiquette de échelle de
refente (droite) .......................................1
10 080035003175 Barre écarteur ....................................... 1
11 080035003176 Rondelle (#10) ....................................... 6
12 080035003177 Vis (#10, tête bombée) .......................... 6
13 080035003178 Capuchon d’extrémité arrière (droite) ... 1
14 080035003179 Vis (M8 x 20 mm, tête creuse) .............. 9
15 080035003180 Rail arrière (droite) ................................. 1
16 080035003181 Vis d'arrêt (M6 x 8 mm, tête creuse) ... 12
17 080035003182 Barre de tringle ..................................... 3
18 080035003913 Étiquette d'avertissement de support .. 1
19 080035003183 Rail arrière (gauche) .............................. 1
20 080035003184 Capuchon d’extrémité
arrière (gauche) ..................................... 1
21 080035003706 Ensemble de guide longitudinal ........... 1
22 080035003705 Ensemble de griffes antirebond ............ 1
23 080035003703 Protège-lame (inc. lég. réf. 24-29) ........ 1
24 089037006906 Étiquette de garde
d'extrémité (gauche) ............................. 1
25 089037006907 Étiquette de garde
d'extrémité (droite) ................................1
26 089110113913 Étiquette de mains à l'écart .................. 2
27 089037004908 Étiquette de protection supérieure ....... 1
28 080035003911 Étiquette de installation
du protège (droite) ................................ 1
29 080035003912 Étiquette de installation
du protège (gauche) .............................1
30 080035003704 Ensemble de guide d'onglet ................. 1
11
REF. N/P DESCRIPCIÓN CANTKEY P/N DESCRIPTION QTY NO. RÈF. DESCRIPTION QTÉ
1 080035003170 Tornillo (M4.2 x 9.5 mm) ....................4
2 080035003256 Tapa extrema delantera (izquierdo) ... 1
* 3 080035003257 Riel delantero (izquierdo) .................. 1
4 080035003258 Riel delantero (derecha) .................... 1
5 080035003041 Perno (M8 x 30 mm, cab. hex.) ......... 9
6 080035003084 Tuerca hexagonal (8 mm) ................ 16
7 080035003259 Tapa extrema delantera (derecha) ..... 1
8 080035003906 Etiqueta de escala de
corte al hilo (izquierdo) ...................... 1
9 080035003907 Etiqueta de escala de
corte al hilo (derecha) ........................1
10 080035003175 Barra separador ................................ 1
11 080035003176 Arandela (#10) ................................... 6
12 080035003177 Tornillo (#10, cab. tronc.) ...................6
13 080035003178 Tapa del extremo
trasero (derecha) ............................... 1
14 080035003179 Tornillo (M8 x 20 mm, cab. hue.) ....... 9
15 080035003180 Rail trasero (Right) ............................. 1
16 080035003181 Tornillo fijador
(M6 x 8 mm, cab. hue.) ................... 12
17 080035003182 Barra de conexión ............................. 3
18 080035003913 Etiqueta de advertencia
para soporte ...................................... 1
19 080035003183 Rail trasero (izquierdo) ...................... 1
20 080035003184 Tapa del extremo
trasero (izquierdo) .............................1
21 080035003706 Conjunto de la guía de corte al hilo .. 1
22 080035003705 Conjunto de trinquetes
anticontragolpe .................................1
23 080035003703 Protección de la hoja
(inc. núm. ref. 24-29) ......................... 1
24 089037006906 Etiqueta de protección
extremo (izquierdo) ...........................1
25 089037006907 Etiqueta de protección
extremo (derecha) ............................. 1
26 089110113913 Etiqueta de advertencia
sobre las manos ................................2
27 089037004908 Etiqueta de protectora superior ........ 1
28 080035003911 Etiqueta de instalación de
la protección (derecha) .....................1
29 080035003912 Etiqueta de instalación de
la protección (izquierdo) .................... 1
30 080035003704 Conjunto de la guía de ingletes ........1
Page 12
R4512

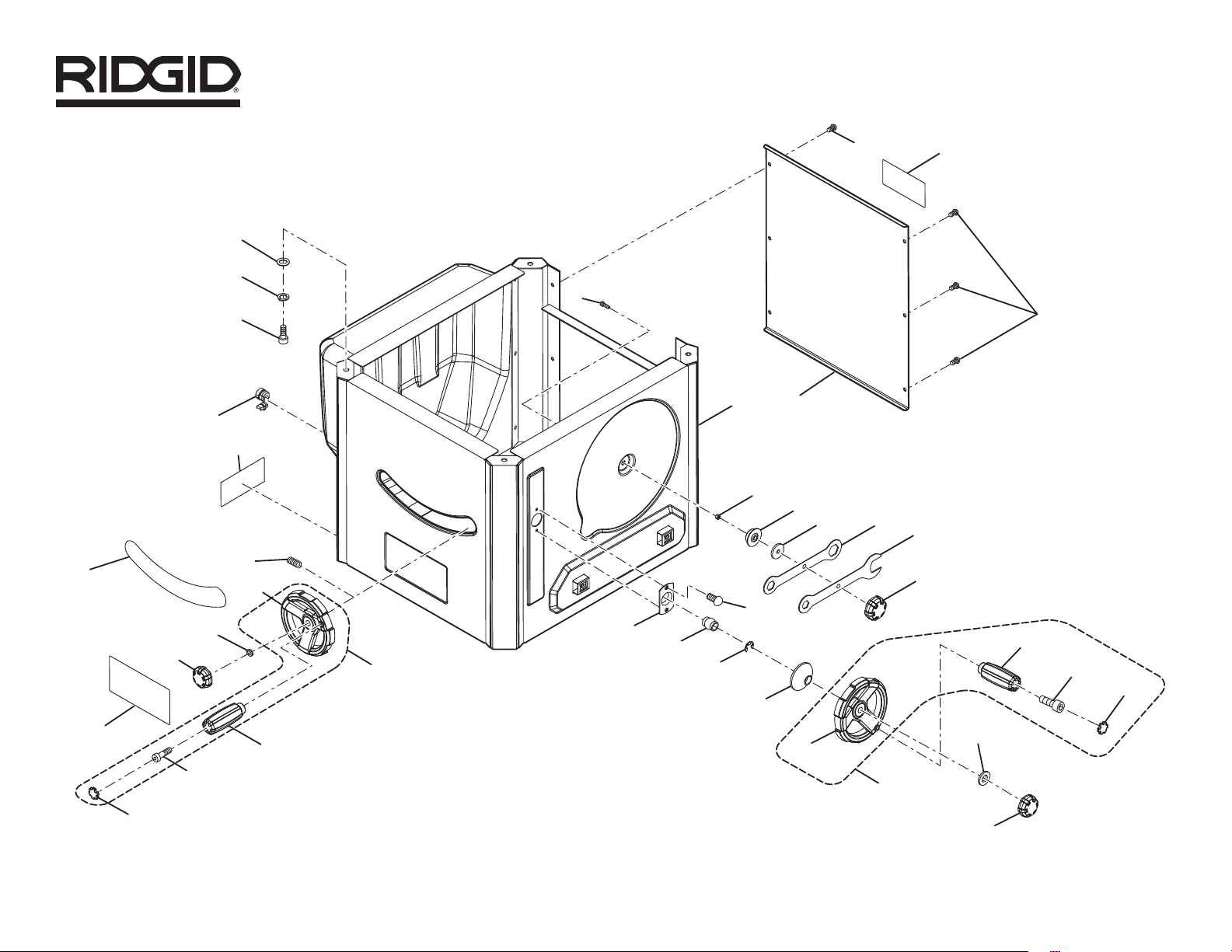

FIGURE E / FIGURA E
16
25
15
26
12
13
14
17
27
23
24
1
4
29
2
6
7
8
3
9
5
28
30
31
18
1
10
11
22
21
20
19
20
21
22
26
23
24
25
12
Page 13
R4512
1 080035003185 Screw (M6 x 10 mm, Soc. Pan Hd.) .....6
2 080035003186 Rear Panel ............................................ 1
3 080035003074 Bevel Plate ............................................ 1
4 080035003188 Bolt (M8 x 40 mm, Hex Hd.) ................. 1
5 080035003707 Cabinet Assembly ................................. 1
6 080035003084 Hex Nut (8 mm) ..................................... 1
7 080035003196 Knob Ring ............................................. 1
8 080035003197 Knob Washer ........................................ 1
9 080035003198 Blade Wrench, Closed End (16/23 mm) 1
10 080035003199 Blade Wrench,
Open End (13/22 mm) .......................... 1
11 080035003065 Knob ..................................................... 1
12 080035003066 Washer (8 mm) ...................................... 4
13 080035003202 Spring Washer (8 mm) .......................... 4
14 080035003201 Screw (M8 x 20 mm, Soc. Hd.) ............. 4
15 080035003203 Strain Relief .......................................... 2
16 080035003909 Bevel Scale Label ................................. 1
17 080035003901 Data Label ............................................ 1
18 089037005922 Dust Chute Warning Label ....................1
19 080035003902 Logo Label ............................................ 1
20 080035003119 End Cap ................................................ 2
21 080035003062 Bolt (M8 x 40 mm) ................................ 2
22 080035003063 Handle .................................................. 2
23 080035003067 Handwheel ............................................ 2
24 080035003711 Handwheel Assembly ........................... 2
25 080035003065 Lock Handle ......................................... 2
26 080035003066 Washer (8 mm) ...................................... 2
27 080035003068 Spring ................................................... 1
28 080035003077 Bearing Plate ........................................ 1
29 080035003064 Screw (M5 x 8 mm, Soc. Hd.) ............... 2
30 080035003076 Bearing (GEG12C) ................................ 1
31 080035003075 Retaining Ring (9 mm) .......................... 1
FIGURE E / FIGURA E
1 080035003185 Vis
(M6 x 10 mm, tête creuse bombée) ...... 6
2 080035003186 Panneau arrière ....................................1
3 080035003074 Plaque de biseau .................................. 1
4 080035003188 Boulon (M8 x 40 mm, tête hex.) ........... 1
5 080035003707 Ensemble de menuiserie ...................... 1
6 080035003084 Écrou hexagonal (8 mm) ....................... 1
7 080035003196 Bague de bouton .................................. 1
8 080035003197 Rondelle de bouton .............................. 1
9 080035003198 Ouvrir de clé de lame (16/23 mm) ........ 1
10 080035003199 Fermeture de clé de lame (13/22 mm) .. 1
11 080035003065 Bouton .................................................. 1
12 080035003066 Rondelle (8 mm) .................................... 4
13 080035003202 Rondelle ressort (8 mm) ........................ 4
14 080035003201 Vis (M8 x 20 mm, tête creuse) .............. 4
15 080035003203 Protecteur de tension ........................... 2
16 080035003909 Étiquette de échelle de biseau ............. 1
17 080035003901 Étiquette de données ........................... 1
18 089037005922 Étiquette d'avertissement de
éjecteur de sciure ................................. 1
19 080035003902 Étiquette de logo .................................. 1
20 080035003119 Capuchon d'extrémité .......................... 2
21 080035003062 Boulon (M8 x 40 mm) ........................... 2
22 080035003063 Poignée ................................................. 2
23 080035003067 Volant .................................................... 2
24 080035003711 Ensemble de volant .............................. 2
25 080035003065 Levier de verrouillage ............................ 2
26 080035003066 Rondelle (8 mm) .................................... 2
27 080035003068 Ressort ................................................. 1
28 080035003077 Plaque de roulement ............................ 1
29 080035003064 Vis (M5 x 8 mm, tête creuse) ................ 2
30 080035003076 Roulement (GEG12C) ........................... 1
31 080035003075 Bague de retenue (9 mm) ..................... 1
REF. N/P DESCRIPCIÓN CANTKEY P/N DESCRIPTION QTY NO. RÈF. DESCRIPTION QTÉ
1 080035003185 Tornillo
(M6 x 10 mm, cab. hue. tronc.).............6
2 080035003186 Panel posterior ..................................... 1
3 080035003074 Placa de bisel ....................................... 1
4 080035003188 Perno (M8 x 40 mm, cab. hex.) ............ 1
5 080035003707 Conjunto de ebanistería ....................... 1
6 080035003084 Écrou hexagonal (8 mm) ....................... 1
7 080035003196 Aro de la perilla ..................................... 1
8 080035003197 Arandela de la perilla ............................ 1
9 080035003198 Abra el llave de hoja (16/23 mm) .......... 1
10 080035003199 Cierre el llave de hoja (13/22 mm) ........ 1
11 080035003065 Perilla .................................................... 1
12 080035003066 Arandela (8 mm) ................................... 4
13 080035003202 Arandela elástica (8 mm) ...................... 4
14 080035003201 Tornillo (M8 x 20 mm, cab. hue.) .......... 4
15 080035003203 Protector del cordón ............................. 2
16 080035003909 Etiqueta de escala de bisel ................... 1
17 080035003901 Etiqueta de datos ................................. 1
18 089037005922 Etiqueta de advertencia de
vertedero de asserrín ............................ 1
19 080035003902 Etiqueta del logotipo ............................ 1
20 080035003119 Tapa extremo ........................................ 2
21 080035003062 Perno (M8 x 40 mm) ............................. 2
22 080035003063 Mango ................................................... 2
23 080035003067 Volante .................................................. 2
24 080035003711 Conjunto de volantes ............................ 2
25 080035003065 Perilla de fijación .................................. 2
26 080035003066 Arandela (8 mm) ................................... 2
27 080035003068 Resorte ................................................. 1
28 080035003077 Placa de conjinete ................................ 1
29 080035003064 Tornillo (M5 x 8 mm, cab. hue.) ............ 2
30 080035003076 Conjinete (GEG12C) ............................. 1
31 080035003075 Ano de retén (9 mm) ............................. 1
13
Page 14
R4512

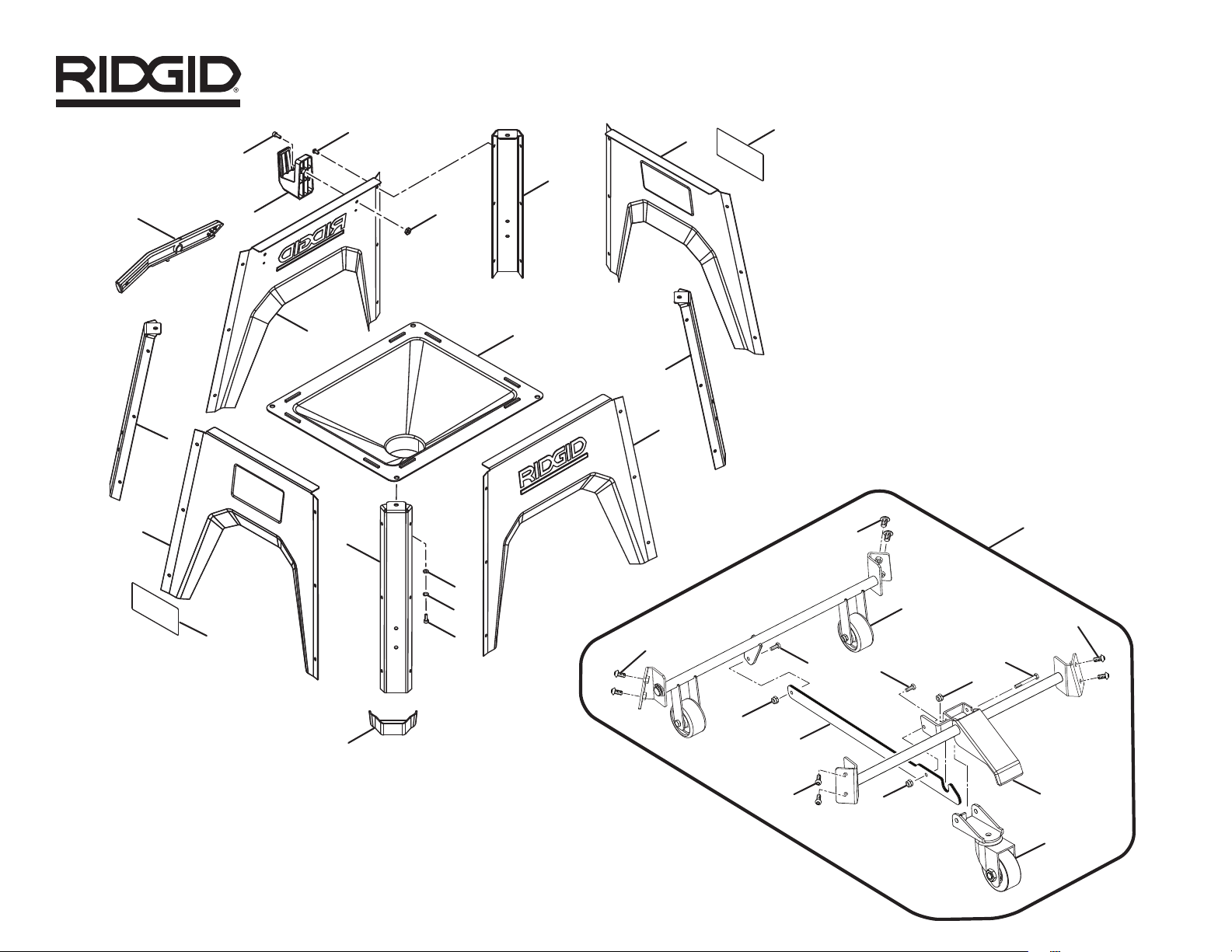

FIGURE F / FIGURA F
7
6
2
10
2
1
9
11
2
8
12
1
2
5
16
17
25
13
14
15
3
4
25
19
20
21
25
18
25
19
20
22
20
23
24
14
Page 15
R4512
1 080035003217 Stand Panel (Front and Rear) ...............2
2 080035003264 Outer Corners ....................................... 4
3 080035003226 Foot ......................................................4
4 080035003225 Screw (M8 x 25 mm, Soc. Hd.) .............4
5 080035003219 Right Panel ........................................... 1
6 080035003220 Screw (M6 x 16 mm, Soc. Hd.) .............2
7 080035003185 Screw (M6 x 10 mm, Soc. Pan Hd.) ...24
8 080035003003 Hex Nut (6 mm) ..................................... 2
9 080035003265 Fence Holder ........................................ 2
10 080035003222 Push Stick ............................................. 1
11 080035003223 Left Panel .............................................. 1
12 080035003266 Dust Chute ............................................ 1
13 080035003066 Washer (8 mm) ...................................... 4
14 080035003202 Spring Washer (8 mm) .......................... 4
15 080035003903 Warning Label .......................................1
16 080035003904 Warning Label (FR/SP) ......................... 1
17 080035003714 Caster Set Assembly
(Inc. Key Nos. 18-25) ............................ 1
18 080035003715 Roller Assembly (Inc. Key No. 25 x 4) .. 1
19 080035003277 Bolt (M8 x 20 mm, Hex Hd.) ................. 2
20 080035003034 Lock Nut (M8) ....................................... 3
21 080035003273 Driver Shaft ........................................... 1
22 080035003279 Bolt (M8 x 70 mm, Hex Hd.) ................. 1
23 080035003716 Pedal Assembly (Inc. Key No. 25 x 4) ... 1
24 080035003276 Caster ...................................................1
25 080035003204 Screw (M8 x 16 mm, Soc. Hd.) .............8
FIGURE F / FIGURA F
1 080035003217 Stand de panneau (avant et arrière) .....2
2 080035003264 Coin extérieure .....................................4
3 080035003226 Pied .......................................................4
4 080035003225 Vis (M8 x 25 mm, tête creuse) .............. 4
5 080035003219 Panneau (droite) ....................................1
6 080035003220 Vis (M6 x 16 mm, tête creuse) .............. 2
7 080035003185 Vis
(M6 x 10 mm, tête creuse bombée) .... 24
8 080035003003 Écrou hexagonal (6 mm) ....................... 2
9 080035003265 Support de guide .................................. 2
10 080035003222 Bâton poussoir ..................................... 1
11 080035003223 Panneau (gauche) ................................. 1
12 080035003266 Goulotte à sciure .................................. 1
13 080035003066 Rondelle (8 mm) .................................... 4
14 080035003202 Rondelle ressort (8 mm) ........................4
15 080035003903 Étiquette d'avertissement .................... 1
16 080035003904 Étiquette d'avertissement (FR/ESP) ..... 1
17 080035003714 Ensemble de roulette
(incl. lég. réf. 18 à 25) ............................................ 1
18 080035003715 Ensemble de rouleaux supports
(incl. lég. réf. 25 x 4) .............................................. 1
19 080035003277 Boulon (M8 x 20 mm, tête hex.) ........... 2
20 080035003034 Écrou de blocage (M8) .........................3
21 080035003273 Arbre d'entraînement ............................ 1
22 080035003279 Boulon (M8 x 70 mm, tête hex.) ........... 1
23 080035003716 Ensemble de pédale
(incl. lég. réf. 25 x 4) .............................................. 1
24 080035003276 Roulette ................................................1
25 080035003204 Vis (M8 x 16 mm, tête creuse) .............. 8
REF. N/P DESCRIPCIÓN CANTKEY P/N DESCRIPTION QTY NO. RÈF. DESCRIPTION QTÉ
1 080035003217 Pedestal de panel
(delantero y trasero) .......................... 2
2 080035003264 Esquinas exterior .............................. 4
3 080035003226 Pies ................................................... 4
4 080035003225 Tornillo (M8 x 25 mm, cab. hue.) ....... 4
5 080035003219 Panel (derecho) ................................. 1
6 080035003220 Tornillo (M6 x 16 mm, cab. hue.) ....... 2
7 080035003185 Tornillo
(M6 x 10 mm, cab. hue. tronc.) ....... 24
8 080035003003 Écrou hexagonal (6 mm) ...................2
9 080035003265 Soporte de la guía ............................. 2
10 080035003222 Palos empujadora ............................. 1
11 080035003223 Panel (izquierdo) ................................ 1
12 080035003266 Vertedero de asserrín ........................ 1
13 080035003066 Arandela (8 mm) ................................ 4
14 080035003202 Arandela elástica (8 mm) ...................4
15 080035003903 Etiqueta de advertencia .................... 1
16 080035003904 Etiqueta de advertencia (FRA/ESP) ..1
17 080035003714 Conjunto de rueda pivotante
(incl. núm. de ref. 18 a 25).................1
18 080035003715 Conjunto del rodillo
(incl. núm. de ref. 25 x 4) ...................1
19 080035003277 Perno (M8 x 20 mm, cab. hex.) ......... 2
20 080035003034 Tuerca de seguridad (M8) .................3
21 080035003273 Eje de impulsión ................................ 1
22 080035003279 Perno (M8 x 70 mm, cab. hex.) ......... 1
23 080035003204 Conjunto del pedal
(incl. núm. de ref. 25 x 4) ...................1
24 080035003276 Rueda pivotante ................................ 1
25 080035003204 Tornillo (M8 x 16 mm, cab. hue.) ....... 8
15
Page 16
R4512
WHITE
LEAD
GREEN LEAD
GROUND
BLACK LEAD
RED LEAD
YELLOW LEAD
POWER CORD
MOTOR CORD
SWITCH SUPPORT
BLACK
LEAD
WHITE
LEAD
BLACK LEAD
MOTOR
SWITCH
GREEN LEAD
GROUND
WHITE
LEAD
BLACK
LEAD
WIRING DIAGRAM
(120V VERSION SHOWN)
16
Page 17
R4512
FIL BLANC
FIL VERT
FIL DE TERRE
FIL NOIR
FIL ROUGE
FIL JAUNE
CORDON
D'ALIMENTATION
CORDON DU MOTEUR
SUPPORT DU
COMMUTATEUR
FIL NOIR
FIL NOIR
MOTEUR
FIL BLANC
COMMUTATEUR
FIL VERT
FIL DE TERRE
FIL NOIR
FIL BLANC
SCHÉMA DE CÂBLAGE
(120 V VERSION DE ILLUSTRÉ)
17
Page 18
R4512
CORDÓN DEL MOTOR
SOPORTE DEL
INTERRUPTOR
CONDUCTOR
NEGRO
CONDUCTOR VERDE
CONDUCTOR
BLANCO
TIERRA
CONDUCTOR
NEGRO
CONDUCTOR ROJO
CONDUCTOR
AMARILLO
CORDÓN DE
CORRIENTE
CONDUCTOR VERDE
TIERRA
CONDUCTOR
NEGRO
CONDUCTOR
BLANCO
CONDUCTOR
BLANCO
INTERRUPTOR
CONDUCTOR
NEGRO
DIAGRAMA DE CABLEADO
(120 V VERSIONE DE MUESTRA)
18
MOTOR
Loading...
