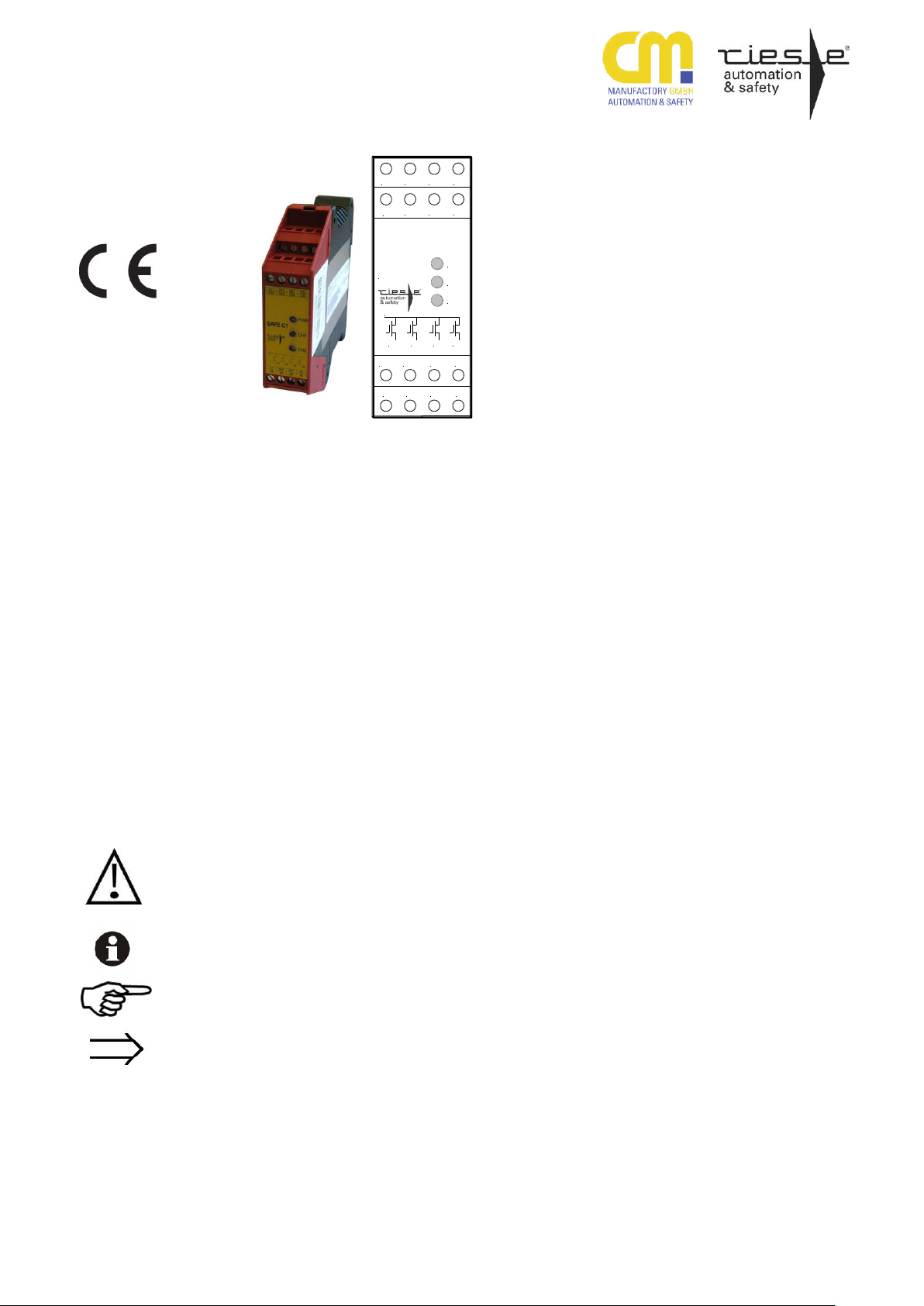

Riese SAFE C1 Original operating instructions [ml]

SAFE C1

A1 S36

14 24

PWR

CH1

CH2

SAFE C1

A1

14 24 34 42

A2

34 44

S32

S33 S34

S11

S12 S21 S22

S35

S37

CM Manufactory GmbH
Otto-Hahn-Str. 3
D-72406 Bisingen
Tel. [phone]
Fax. [phone]
www.automation-safety.de

Zielgruppe/
Target audience

Zeichenerklärung/
Explanation of signs

Einleitung

Diese Bedienungsanleitung soll Sie mit
dem Sicherheitsrelais SAFE C1 vertraut
machen.
Die Bedienungsanleitung richtet sich an
folgende Personen:

 Qualifizierte Fachkräfte, die Sicher-

heitseinrichtungen für Maschinen
und Anlagen planen und entwickeln
und mit den Vorschriften über Ar­beitssicherheit und Unfallverhütung
vertraut sind.

 Qualifizierte Fachkräfte, die Sicher-

heitseinrichtungen in Maschinen und
Anlagen einbauen und in Betrieb
nehmen.

In dieser Bedienungsanleitung werden
einige Symbole verwendet, um wichtige
Informationen hervorzuheben:

Dieses Symbol steht vor Textstellen, die
unbedingt zu beachten sind. Nichtbeach­tung führt zur Verletzung von Personen
oder zu Sachbeschädigung.

Dieses Symbol kennzeichnet Textstellen,
die wichtige Informationen enthalten.

Dieses Zeichen kennzeichnet auszufüh­rende Tätigkeiten.

Nach diesem Zeichen wird beschrieben,
wie sich der Zustand nach einer ausge­führten Tätigkeit ändert.

SAFE C1

Original Bedienungsanleitung

Sicherheitsschaltgerät für Not-Halt-Kreise
und Schutztürüberwachungskontakte

Original operating instruction

Safety controller for e-stop and safety
gate monitoring applications

Introduction

This operating instruction should make you
familiar with the safety relay SAFE C1.

The operating instruction is addressed to the
following persons:

 Skilled personnel who plan or develop

safety equipment for machines and
plants and are familiar with the safety in­structions and safety regulations.

 Skilled personnel who build in safety

equipment into machines and plants and
start up them.

The operating instruction contains several
symbols which are used to high-light im­portant information:

This symbol shows text passages which
must absolutely payed attention too. Non­observance leads to serious injuries or dam­age to property.

This symbol shows passages which contain
important information.

This sign is placed for activities.

This sign shows a description how the condi­tion has changed after an activity has been
carried out.

270416 1

© Copyright Alle Rechte vorbehalten. Ände-

rungen, die dem technischen Fortschritt dienen,
vorbehalten.

© Copyright All rights reserved. Changes, which

serve technical improvements, are reserved.

SAFE C1

Bestimmungsgemäße
Verwendung /
Intended application

Zu Ihrer Sicherheit
For your safety

Sicherheitshinweise

Das Sicherheitsschaltgerät SAFE C1 ist
bestimmt für den Einsatz in:

 Ein- oder zweikanaligen Not-Halt-

oder Schutztür-Einrichtungen

Personen- und Sachschutz sind nicht
mehr gewährleistet, wenn das SAFE C1
nicht entsprechend seiner bestimmungs­gemäßen Verwendung eingesetzt wird.

Beachten Sie unbedingt die folgenden
Punkte:

 Das SAFE C1 darf nur unter Beach-

tung dieser Bedienungsanleitung von
Fachpersonal installiert und in Be­trieb genommen werden, das mit den
geltenden Vorschriften über Arbeits­sicherheit und Unfallverhütung ver­traut ist. Elektrische Arbeiten dürfen
nur von Elektrofachkräften durchge­führt werden.

 Beachten Sie die jeweils gültigen

Vorschriften, insbesondere hinsicht­lich der Schutzmaßnahmen.

 Reparaturen, insbesondere das Öff-

nen des Gehäuses, dürfen nur vom
Hersteller oder einer von ihm beauf­tragten Person vorgenommen wer­den. Ansonsten erlischt jegliche Ge­währleistung.

 Vermeiden Sie mechanische Er-

schütterungen beim Transport oder
im Betrieb; Stöße größer 10g/0,33Hz
können zur Beschädigung des Gerä­tes führen.

Safety indications

The safety control device SAFE C1 can be
used for:

 Single or dual-channel emergency stop

or gate monitoring applications

Operator and object protection are not guar­anteed, if the SAFE C1 will not be used by
the intended application.

Please pay attention to the following
points:

 The SAFE C1 may only be build in and

operated by specialized staff, who are
familiar with this instruction and the cur­rent regulations for safety at work and
accident prevention. Working on electri­cal equipment is only allowed for special­ized staff.

 Pay attention to valid regulations, par-

ticularly in reference to preventative
measures.

 Any repairs have to be done by the man-

ufacturer or a person which is authorized
by the manufacturer. It is prohibited to
open the device or implement unauthor­ized changes, otherwise any warranty
expires.

 Avoid mechanical vibrations more than

10g/0,33Hz while transporting and during
operation.

270416 2

 Montieren Sie das SAFE C1 in einem

staub- und feuchtigkeitsgeschützten
Gehäuse (IP54 oder besser); Staub
und Feuchtigkeit können zu Funkti­onsstörungen führen.

 Sorgen Sie für eine ausreichende

Schutzbeschaltung bei kapazitiven
und induktiven Lasten an den Aus­gangskontakten.

 Der Starttaster ist so anzubringen,

dass man beim Start den Gefahren­bereich einsehen kann

 In regelmäßigen Zeitabständen muss

das SAFE C1 ausgelöst werden und
auf richtige Funktion geprüft werden
(alle sechs Monate oder im War­tungszyklus der Anlage).

 The SAFE C1 must be panel mounted in

a housing rated at IP 54 or better, other­wise dampness or dust could lead to
functional impairment.

 Adequate fuse protection must be pro-

vided on all output contacts with capaci­tive and inductive loads.

 The start button must be installed at a

position from where the dangerous area
can be seen and observed.

 The safety controller SAFE C1 must be

tested in a periodic time period (every six
months or at each check of the plant).

SAFE C1

A1 A2

Power

Input circuits

S12 S22 S34 S35 S36

Output
circuits

Combination

circuit

S11 S21 S33

MCU1

<Controller 1>

MCU2

<Controller 2>

Safety output circuits

14

24

34

44

S32S37

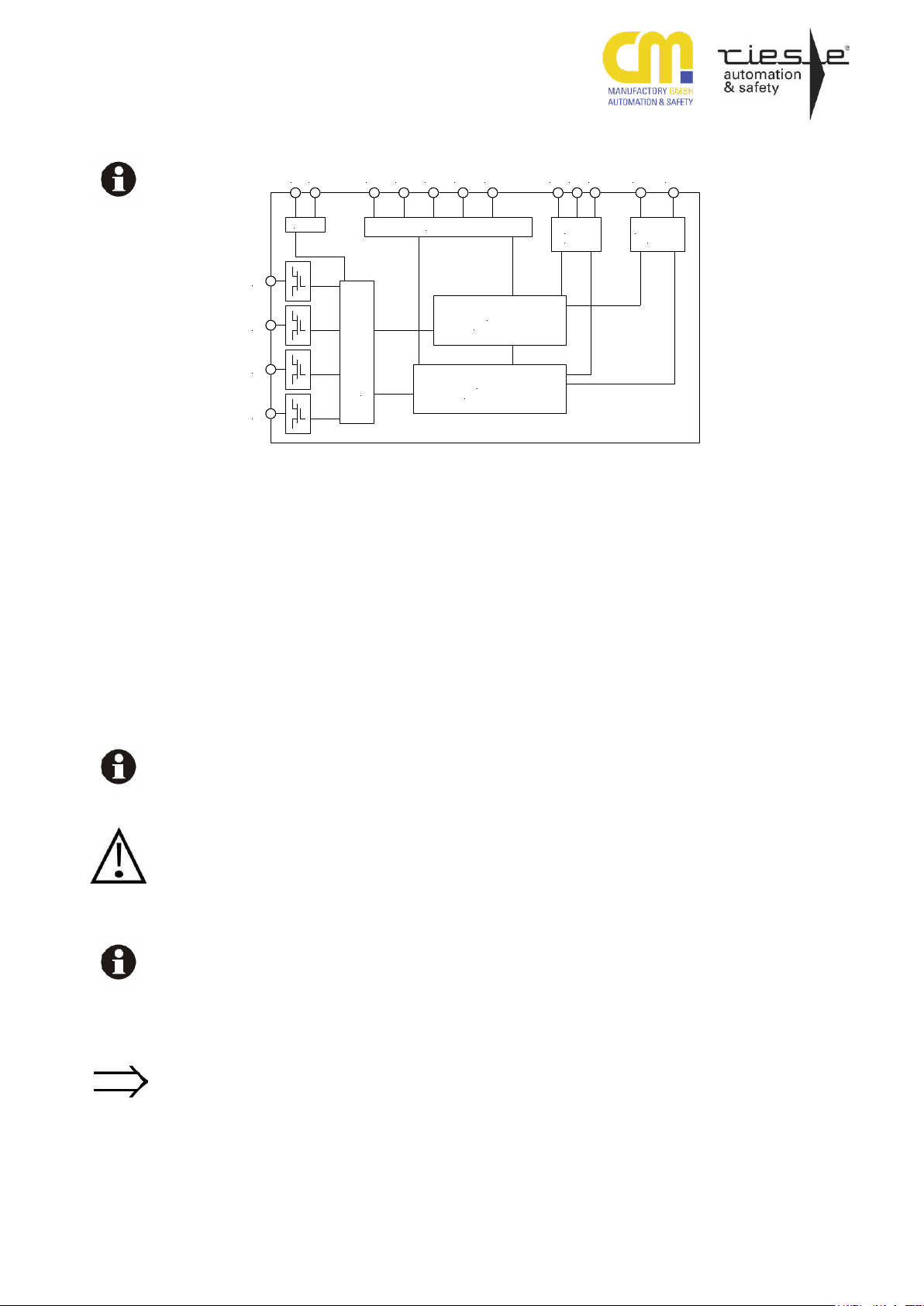

Blockschaltbild
Function diagram

S11, S21
S12, S22
S32, S33

S36, S37

14, 24, 34, 44

Aufbau und Funktionsweise

 Sichere Steuerausgänge
 Sicherheitseingänge
 Verknüpfungskonfiguration
 Start-Eingang

S34

 Moduswahl (1/2-kanalig)

S35

 Sichere Resistorbewertung
 Sichere Halbleiterausgänge

Die Start-, Verknüpfungs- und Sicher­heitseingangskontakte sind entspre­chend des Verwendungszweckes zu

verdrahten (s. „Montage und Inbetrieb-
nahme“).

Für das Betreiben des Gerätes im Ver­knüpfungsmodus muss das Gerät für die
Art der Verknüpfung (UND / ODER) kon­figuriert sein.

Bei Verwendung der ODER-Verknüpfung
wird die Sicherheitsfunktion des Gerätes
außer Kraft gesetzt. Die Ausgänge leiten
immer sobald einer der Eingangskreise
(S12/S22 oder S33) ein entsprechendes
Signal bekommt.

Die Ausgangskreise und die Sicherheits­ausgänge des Gerätes sind kurzschluss­fest. Sie werden getaktet und von beiden
internen Controllern unabhängig über­wacht.

Im aktiven Zustand leuchten die LEDs
CH1, CH2, an den Ausgängen liegt das
positive Potential UB an. Im inaktiven
Zustand blinken eventuell, CH1 und/oder
CH2 (siehe Seite 6) - die Ausgänge ha­ben das Potential 0V (GND).

Assembly and function

 Safety control outputs
 Safety inputs
 Combination circuit configuration
 Start circuit input
 Operating mode (1/2-channel)
 Safety resistor evaluation
 Safety semiconductor outputs

The start, combination and safety input con­tacts have to be wired according to the in­tended purpose (s. of " assembly and line-up
").

For the operation of the device in combina­tion mode, it must be configured according to
the type of combination mode (AND / OR).

In case of use the logical OR linkage applica­tion, the safety function of the device will be
overridden. All outputs are active as soon as
one of the input circuits (S12/S22 or S33)
gets an appropriate signal.

The output circuits and the safety outputs of
the device are short circuit protected. The
output signals are clocked and independently
monitored by both internal controllers.

At active state of device CH1 and CH2 indi­cators illuminate. The safety outputs have the
positive potential UB (active HIGH). At inac­tive state of device CH1 and/or CH2 possibly
flash (see page 6) – the safety outputs have
ground potential with 0V (logical LOW).

270416 3

SAFE C1

Mechanische Montage
Mechanical mounting

Elektrischer Anschluss
Electronic connection

Montage und Inbetriebnahme

Für eine sichere Funktion muss das SA­FE C1 in ein staub- und feuchtigkeitsge­schütztes Gehäuse (IP54 oder besser)
eingebaut werden.

 Montieren Sie das SAFE C1 auf eine

Normschiene

Führen Sie die Verdrahtung entspre­chend des Verwendungszweckes durch.
Orientieren Sie sich dabei an den An-
wendungsbeispielen. Generell ist das
SAFE C nach folgenden Angaben zu
verdrahten:

1. Start- und Rückführungskreis

 Automatische Aktivierung ohne

Überwachung: Brücke zwischen S34
und S11 anschließen.

 Überwachter Start: Schließen Sie

einen Starttaster zwischen den
Klemmen S34 und S21 an. Dieser
Taster darf beim Einschalten der
Versorgungsspannung nicht betätigt
sein.

 Überwachen externer Schütze:

Schliessen Sie die Öffnerkontakte
der Schütze in Reihe an die Klem­men des gewählten Start-Kreises an.

2. Sicherheitseingange

 Zweikanalig mit Querschlusssicher-

heit: Schliessen Sie die Öffnerkon­takte des Auslöseelementes an S11­S12 und S21-S22 an

 Einkanalig: Schliessen Sie den Öff-

nerkontakt des Auslöseelementes an
S21-S22 an. Brücken Sie die Klem­men S11-S35.

3. Verknüpfung konfigurieren

 Keine Verknüpfung: Brücken Sie die

Klemmen S32 und S21

 UND-Verknüpfung: Klemme S32

bleibt offen

 ODER-Verknüpfung: Brücken Sie die

Klemmen S32 und S11

 Erweiterte UND / ODER Verknüp-

fung von zwei Geräten – siehe Ver­knüpfungsbeispiele - Applikation 8

4. Versorgung anschließen

 Schließen Sie die Versorgungsspan-

nung an die Klemmen A1 (+24VDC)
und A2 (Gnd) an. LED PWR leuchtet

Mounting and start-up

The SAFE C must be panel mounted in an
enclosure rated at IP 54 or better, otherwise
dampness or dust could lead to malfunction.

 There is a notch on the rear of the unit

for DIN-Rail attachment.

Assemble the wire appropriate to the further
use. Follow the application examples. Gen­eral the SAFE C has to be wired under fol­lowing specifications:

1. Start and feedback control loop

 Automatic activation without monitoring

of reset circuit: bridge S34 and S11.

 Start circuit monitoring: connect a start

button between S34 and S21. The start
button must not be closed when switch­ing on power supply.

 Monitor external contactors: connect the

normally closed contacts of the external
contactors in series to the terminals of
current start circuit.

2. Close the input circuits

 Dual-channel application: connect the

normally closed contact of the periphery
module to S11-S12 and S21-S22

 Single-channel application: connect the

(NC) contact of the periphery module to
S21-S22. Connect a bridge between
S11-S35.

3. Setup combination mode

 Operation without any external linkage:

bridge the terminals S32 and S21

 AND-Combination: terminal S32 must

remain open.

 OR-Combination: bridge the terminals

S32 and S11

 Extended AND / OR-combination of two

modules – see combinations examples
application 8

4. Connecting to power supply

 Apply the supply voltage to the terminals

A1 (+24VDC) and A2(Gnd). LED PWR il­luminates

270416 4

SAFE C1

1 2 3

Blinkende Anzeigen
Flashing indicators

Die Power LED
leuchtet nicht /
Power LED does
not light

Wartung und Reparatur

Das SAFE C1 arbeitet wartungsfrei

Führen Sie einen Klemmenwechsel
nicht unter Spannung durch!

Zum Austausch des Gerätes empfehlen
wir die Kabel 1 zu 1 abzuschrauben und
an das Austauschgerät anzuschrauben.

(1) Kabel abschrauben und an das Aus-

tauschgerät anschrauben.

(2) Nehmen Sie das defekte Gerät von

der Normschiene

(3) Montieren Sie das neue Gerät auf

die Normschiene

Fehler, Störungen, Auswirkung
und Maßnahmen

 Zustandsanzeige / Fehler-Tabelle

beachten.

 Interner Fehler. Gerät muss einge-

schickt werden.

RESET Hinweis

Im Falle einer Fehlermeldung kann das
Gerät aus Sicherheitsgründen nur durch
das Trennen vom Versorgungsnetz neu
gestartet werden (RESET). Eine Applika­tionsänderung nach Reset verursacht
eine Fehlermeldung. Es empfiehlt sich
daher in Reihe zum A1-Kreis einen Re­set-Schalter zu installieren.

Maintenance and repair

SAFE C1 works free of maintenance.

Do not execute a clamp change on con­nected voltage!

For exchange of the device, we advise to
screw off the terminals one-to-one and to
screw on the exchange-device.

(1) Screw off the cables and screw them on

the exchange devise.

(2) Remove the defective device from the

DIN rail

(3) Mount the new device on the DIN rail

Errors, faults, effects and activities

 Look at the failure / status indication

table.

 Internal error, please send back the de-

vice to CM Manufactory GmbH.

RESET tip

In the case of an error message the device
can be only be restarted after a disconnec­tion from the power supply (RESET). Change
of application after reset will cause an error
message. We commend to install a reset
switch in line of the A1 circuit.

270416 5

SAFE C1

Beschreibung zur Ermittlung
des Blinkcodes

Die LED`s CH1 und CH2 zeigen diverse
Betriebszustände an. Es werden folgen­de Zustände angezeigt:

- dauerhaft ein = alles in Ordnung, Aus­gänge sind freigeschaltet

- aus: Eingang nicht aktiv, Ausgänge
sind abgeschaltet

- blinkt regelmäßig: Eingang aktiv

langsam: wartet auf Startsignal

einkanalig: nur CH1

schnell: wartet auf UND-Signal oder

Gleichzeitigkeit verletzt
(nochmalige Betätigung des
Auslöseelements erforder­lich).

- beide LED`s blinken wechselweise:
Versorgungsspannung außerhalb
des Toleranzbereiches

schnell: oberhalb
langsam: unterhalb

- bis zu 12 kurze Blinksignale, dann

Pause; endlos wiederholt:
externer Fehler siehe Tabelle unten

Treten diverse Fehler gleichzeitig auf,
können die LED`s unterschiedliche
Fehler anzeigen. An der Anzahl der
Blinkimpulse (Blinkcode) zwischen den
längeren Pausen, kann abgelesen wer­den, welcher externe Fehler aufgetre­ten ist. Gezählt werden immer die
Lichtimpulse der Leuchtdioden. Die An­zahl der gezählten Lichtimpulse ergibt
den Blinkcode. Mit Hilfe der Fehler­codetabelle kann die Fehlerursache lo­kalisiert und behoben werden. Blinken
die Leuchtdioden ungleichmäßig dann
muss zuerst die erste Leuchtdiode und
anschließend die zweite gemäß der
Fehlercodetabelle ausgewertet werden.

- bis zu 16 kurze Unterbrechungen
des Leuchtens dann Pause und Wie­derholung: Interner Fehler: Reset
durchführen und wenn sich der Fehler
wiederholt, Gerät zur Reparatur ein­schicken mit Angabe des Blinkcodes
(Die Pausen werden gezählt)

Tipp: Blinken beide LED’s unterschied-
lich, kann der Blinkcode besser abgele­sen werden, wenn die andere LED ab­gedeckt wird.

Description for the determination
of the flashing code

The LED `s CH1 and CH2 indicate various
operating conditions. The following condi­tions are indicated

- permanently illuminated: All right, all out­puts are activated

- permanently off: input deactivated, outputs
are deactivated

- periodically flashing: input activate

slowly: waiting for start signal single-

channel: only CH1

fast: waiting for AND signal or no sim-

ultaneousness
(The peripheral switch has to be
activated once more)

- both LED`s flashing alternately = Supply

voltage is out of range

fast: overvoltage
slowly: undervoltage

- up to 12 short flashing signals, then break,

periodically repeated:
external error see table below

If various errors occur at the same time,
the LEDs may show different errors. The
number of flashings (flashing code) be­tween longer breaks, can be read. Always
the light pulses of the LED are counted.
The number of the counted light pulses
arise the flashing code With the help of the
error code table the error cause can be lo­cated and repaired. if the LED are flashing
unequally the errorcodes have to be evalu­ated seperately.

- Up to 16 short interruptions of lightened

LED, then break, periodically repeated: in­ternal error: Please perform Reset and if
the error still appears, please send in the
device for repairing.

Hint: If both LEDs are flashing different
codes, the code can be read easily, when
covering one LED.

270416 6

SAFE C1

Code Tabelle

Code

Fehler und mögliche Ursachen

Behebungsmaßnahmen

1

Verbindung der Eingänge S32, S33 nicht korrekt

Gerät vom Netz trennen, auf Verdrahtungsfehler
prüfen

2

Kurzschluss an mindestens einem der Ausgänge
oder Überlastung 14, 24, 34, 44

Gerät vom Netz trennen, auf Verdrahtungsfehler
prüfen, ggf. Laststrom prüfen

3

Querschluss oder Fehlfunktion an mindestens
einem der Ausgänge 14, 24, 34, 44

Gerät vom Netz trennen, Verdrahtung prüfen, ggf.
defektes Gerät austauschen

4

Querschluss oder Kurzschluss zu VCC an Not­Halt- bzw. Schutztür- Kreisen S11, S12, S21,
S22

Gerät vom Netz trennen, auf Verdrahtungsfehler
prüfen

5

Kurzschluss zu GND an Not-Halt- bzw.
Schutztür- Kreisen S11, S12, S21, S22

Gerät vom Netz trennen, auf Verdrahtungsfehler
prüfen

6

Unzulässige Applikation oder Verdrahtungsfehler

Verdrahtung prüfen, Gerät vom Netz trennen und
wieder einschalten

7

Falsche oder Änderung der Startverdrahtung
S11, S21, S34

Verdrahtung prüfen, Gerät vom Netz trennen und
wieder einschalten

8

Änderung der Verdrahtung an S35 im laufenden
Betrieb S11, S21, S35

Verdrahtung prüfen, Gerät vom Netz trennen und
wieder einschalten

9

Versorgungsspannung außerhalb der Betriebspa­rameter - Unterspannung

Gerät vom Netz trennen, Betriebsspannung vom
Netzteil überprüfen

10

Versorgungsspannung außerhalb der Betriebspa­rameter - Überspannung

Gerät vom Netz trennen, Betriebsspannung vom
Netzteil überprüfen

12

Widerstand an S36, S37 nicht korrekt

Es darf nur ein Widerstand 12kΩ ±1% (Verknüpfung
über Eingänge S12, S22) angeschlossen sein (siehe
Appl. 8), oder Widerstand/Leitung entfernen.

Table of codes

Code

Errors and possible causes

Error elimination

1

Combination with inputs S32, S33 incorrect

Switch off the power supply and check the wiring

2

Short circuit at one or more output circuits 14, 24,
34, 44 to supply network (GND) or overload

Switch off the power supply and check the wiring. If
necessary check load current

3

Cross circuit or malfunction of at least one of the
outputs 14, 24, 34, 44

Switch off the power supply and check the wiring

4

Short circuit or cross circuit between S11, S12,
S21, S22 in emergency stop circuits between
themselves or to supply circuit (Vcc)

Switch off the power supply and check the wiring
5

Short circuit between S11, S12, S21, S22 emer­gency stop circuits to supply circuit (GND)

Switch off the power supply and check the wiring
6

Application incorrect or wiring error

Switch off the power supply and check the wiring

7

Invalid start application of S11, S21, S34 oder
modifications of the application at runtime

Switch off the power supply and check the wiring

8

Modification of wiring of the safety circuits S11,
S12, S21, S22, S35 at runtime

Switch off the power supply and check the wiring
9

Supply voltage is out of range - undervoltage

Switch off the power supply, check the supply output

10

Supply voltage is out of range -overvoltage

Switch off the power supply, check the supply output

12

Resistor S36 – S37 incorrect

Only resistors 12kΩ ±1% are allowed (linkage on
S11, S22; see application 8), possibly remove the
resistor or the wire between S36 and S37

270416 7

SAFE C1

Elektrische Daten

Electrical details

Versorgungsspannung

Supply voltage

24V DC

Spannungsbereich

Voltage range

80...125%

Leistungsaufnahme bei UB ohne Last

Power consumption at UB without load

3 W

Leistungsaufnahme der Eingangskreise (pro
Eingang)

Power consumption at the input circuits
(each input)

I  10mA / 24V DC (typ. 8 mA)
Max. Belastung der Ausgänge S11/21

Max. load at output circuits S11/21

I

MAX

 50mA / 24V DC

Leistungsaufnahme des UND/ODER-Eingangs

Max. load at AND/OR input

I

MAX

 10mA / 24V DC (typ. 8 mA)

Kontaktdaten

Contact details

Sicherheitsausgänge

Safety outputs

4

Schaltvermögen der Sicherheitsausgänge
14, 24, 34, 44, Summenstrom

Switching capacity of safety outputs
14, 24, 34, 44, total current

 1,8 A

Anzugsverzögerung

Delay on energisation

max. 70ms

Ansprechzeit (Rückfallverzögerung)

Response time (Delay on deenergisation)

 30ms

Einschaltverzögerung nach RESET

Switch-on delay after RESET

 0,4s

Ausschaltverzögerung UND/ODER Kreis

Switch-off delay at AND/OR circuit

 30ms

Einschaltverzögerung UND/ODER Kreis

Switch-on delay at AND/OR circuit

max. 70ms

Gleichzeitigkeit der Eingangskreise

Simultaneity of input ciruicts



Minimale Deaktivierungdauer beider Sicher­heitseingänge S12, S22 zu gleicher Zeit

Minimum deactivation at the same time of
both safety inputs S12, S22

50 ms

Kriech- und Luftstrecken

Verschmutzungsgrad:
Überspannungskategorie:

Creeping and air distance

Pollution grade:
Over voltage category :

EN 50178
2
3
For use in Pollution Degree 2 Environment

Mechanische Daten

Mechanical details

Gehäusematerial
Brennbarkeitsklasse (UL94)

Housing material
Combustibility class (UL94)

Polyamid PA 6.6
V0

Abmessungen (B x H x T)

Dimension (W x H x D)

22,5 x 100 x 115mm

Gewicht mit Klemmen

Weight with terminals

max. 125g

Lagerung

storage

In trockenen Räumen / in dry areas

Umgebungsdaten

Environmental details

Umgebungstemperatur

Operating temperature

-25... +55 °C
Maximum surrounding air temperature 55°C

Lagertemperatur

Storage temperature

-25... +75 °C

Luftfeuchte (keine Betauung)

Humidity (no dewing)

<75%

Schutzart Klemmen

Protection type terminals

IP 20

Schutzart Gehäuse

Protection type housing

IP 20

Stoßfestigkeit

Shock resistance

10g, 0,33Hz

Leitungsdaten

Cable cross details

Leiteranschluss (Litze)

Contactor connection (strand)

0,2 mm2-1,5mm²
Use copper wire only. Use 60/75°C Copper
Conductors Only. Min. conductor size AWG22.

Anzugsmoment für Anschlussklemmen

Torque setting for connection terminals

0,5… 0,6 Nm
(Tighten to 1 N.m. Overtorquing may cause
enclosure breakage.)

Max. Leitungslängen (Ein- Ausgangskreis)

Max. contactor length (input / output
circuit)

200 m
Empfohlener Leiterquerschnitt

Recommended contactor cross-section

1,5 mm2

Typische Kapazität

Typical capacity

150 nF/km

Typischer Widerstand 1,5 mm²

Typical resistance 1,5 mm²

11,7 Ohm/km

Zulassungen

Approvals

Geprüft nach

tested in accordance with

EN ISO 13849-1

Erreichtes Level/Kategorie

achieved level/category

Performance Level e, Kat./Cat. 4

MTTFd [Jahre]

MTTFd [years]

163 “hoch/high”

DC

DC

99% “hoch/high”

CCF

CCF

erfüllt / achieved

Ergänzende Informationen gemäß

Supplementary details according to

EN 61508:2001 (SIL3)

PFH (1/h)

PFH (1/h)

2,87.10-9

PFD (1/h)

PFD (1/h)

2,01.10-6

SFF

SFF

0,9573

Technische Daten / Technical data

270416 8

SAFE C1

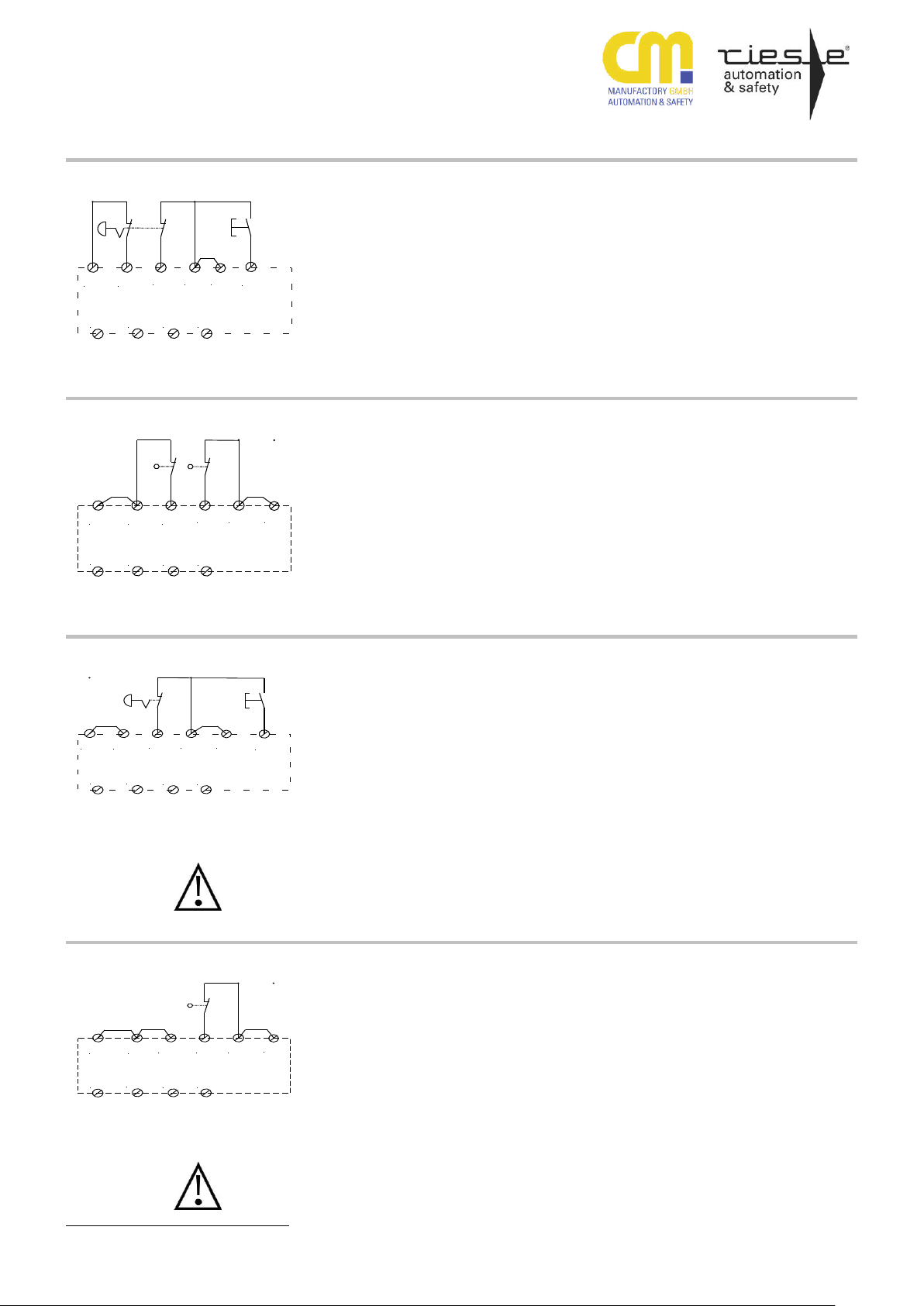

Applikation 1

Application 1

A1 +24VDC
A2 0VDC

S35

S34

S22

S12S11

S21

S32

S33

S36 S37

2-kanalige Anwendung mit überwach­tem Start und Querschlusssicherheit.

Der Not-Halt-Schalter muss bzw. der
Schutztürtaster müssen an die Ein­gangskreise (S11/S12, S21/S22) und
der Start-Taster an den Startkreis
(S34/S21) angeschlossen werden. Die
Aktivierung der Ausgänge erfolgt, bei
aktivierten Eingängen S12, S22, nach
dem Schließen und Wiederöffnen des
Startkreises (Starttaste).

1

2-channel e-stop application with moni­toring of start circuit and cross circuit
check.

The e-stop switch (safety gate switch
resp.) must be attached to the input
circuits (S11/S12, S21/S22), and the
start button must be attached to the start
circuit (S34/S21). The safety outputs are
activated after reclosing the reset circuit
(pressing the start button).2

Kategorie 4; SIL3; PLe erreichbar

category 4; SIL3; PLe reachable

Applikation 2

Application 2

A1 +24VDC
A2 0VDC

S35

S34

S22

S12S11

S21

S32

S33

S36 S37

2-kanalige Schutztür-Anwendung mit
automatischem Start und Querschluss­sicherheit.

Die Auslöselemente müssen an die Not­Halt-Kreise (S11/S12, S21/S22) ange­schlossen werden. Die Brücke S34-S11
konfiguriert das Gerät für den automati­schen Start. Die Aktivierung der Aus­gänge erfolgt, bei geschlossenen
Schutztürschaltern, nach dem Anlegen
der Betriebsspannung. 1

2-channel safety gate application with
auto start and cross circuit check.

The safety gate switches must be con­nected to the e-stop circuits (S11/S12,
S217S22). The bridge between S34-S11
enables auto start functionality. After
applying power supply the outputs will
be activated immediately. 2

Kategorie 4; SIL3; PLe erreichbar

category 4; SIL3; PLe reachable

Applikation 3

Applikation 3

A1 +24VDC
A2 0VDC

S35

S34

S22

S12

S11

S21

S32

S33

S36 S37

1-kanalige Anwendung mit überwachtem
Start.

Bei der 1-kanaligen Anwendung muss
eine Brücke zwischen S35 und S11
angelegt werden. Der Not-Halt-Schalter
bzw. Schutztürkontakt wird dann zwi­schen S21 und S22 angeschlossen. Der
Start-Taster wird zwischen S21 und S34
(Start-Taster-Klemme) angeschlossen.

1-channel application with monitoring of
reset circuit.

To enable one-channel functionality S35
and S11 have to be brigded. The e-stop
switch or safety gate switch resp. of the
safety gate must be connected between
terminals S21 and S22. The start button
must be attached to the start circuit
between S21 and S34 (start-circuit in­put).

Kategorie: 2; SIL1; PLd erreichbar,

3*; SIL2; PLd erreichbar

category: 2; SIL1; PLd reachable,

3*; SIL2; PLd reachable

* Kategorie 3 nur unter Verwendung von
zwangstrennenden Schaltern und geschützter
Leitungsverlegung.

* Category 3 is approved with positive-guided
switches and protected wiring installation
only.

Applikation 4

Applikation 4

A1 +24VDC
A2 0VDC

S35

S34

S22

S12

S11

S21

S32

S33

S36 S37

1-kanalige Schutztür-Anwendung mit
automatischem Start.

Gleich wie das Beispiel aus der Applikati­on 3, jedoch mit einer Brücke zwischen
S34 und S11 für den automatischen
Anlauf. Bei geschlossenen Eingangskreis
werden die Ausgänge nach dem Anlegen
der Versorgungsspannung aktiviert.

Kategorie: 1; SIL1;PLc erreichbar,
3*; SIL2; PLd erreichbar

1-channel safety gate application with
auto start.

Equal to example of application 3, but
with an additional bridge between S34
and S11 for auto start option. In case of
closed input circuits the outputs are
activated after the connection of supply
voltage.

category: 1; SIL1; PLc reachable,
3*; SIL2; PLd reachable

* Kategorie 3 nur unter Verwendung von
zwangstrennenden Schaltern und geschütz­ten Leitungsverlegung.

* Category 3 is approved with positive-guided
switches and protected wiring installation
only.

Anwendungsbeispiele / Application examples

1

Erneuter Start ist nur nach gleichzeitiger Deaktivierung und erneuter Aktivierung beider Eingänge S12, S22 möglich

2

A restart is only possible after concurrent deactivating and reactivating of both inputs S12 and S22

270416 9

SAFE C1

Applikation 5

Application 5

A1 +24VDC
A2 0VDC

S35

S34

S22

S12

S11

S21

S32

S33

S36

S37

14 34

K1

K2

A2

K1

K2

K1

K2

2-kanalige Not-Halt Anwendung mit
überwachtem Start, Querschlusssicher­heit und Kontakterweiterung.

Das Auslöseelement (Not-Halt-Schalter)
muss an die Eingangskreise (S11/S12,
S21/S22) und der Start-Taster an den
Startkreis (S34/S21) angeschlossen
werden. Die Aktivierung der Ausgänge
erfolgt nach dem Betätigen der Starttas­te.

Zur Überwachung der externen Schütz­kontakte werden die Öffner-Kontakte der
zwangsgeführten Schütze in den Start­kreis eingebunden.

2-channel e-stop application with moni­toring of start circuit, cross circuit check
and contact expansion.

The release switch must be attached to
the e-stop circuits (S11/S12, S21/S22)
and the start button must be attached to
the start-circuit (S34/S21). The outputs
will be activated after pressing of the
start button.

For monitoring of the external conduc­tors, the NC contacts of the force guided
contactors must be attached in series to
the start circuit.

Kategorie 4; SIL3; PLe erreichbar

category 4; SIL3; PLe reachable

Beispiel für den Anschluss von
Schützen und deren Überwachung
siehe Applikation 5

Wiring example for external contac­tors and monitoring of them, see
application no. 5

Applikation 6

Application 6

S32

S33

24

S11

K1

K2

K3

K4

14

A

B

24
14

safety
input

safety
input

Logische UND-Verknüpfung zweier
Geräte.

Wird der Not-Halt-Schalter von Gerät A
betätigt fallen K1/K2 ab. Da die Sicher­heitsausgänge von Gerät A jetzt ein 0V­Potential anliegen haben und das Gerät
B durch die offene Klemme S32 für eine
UND-Verknüpfung konfiguriert wurde,
werden die Schütze K3/K4 über den
Anschluss S33 (logische UND­Verknüpfung) abgeschaltet. Wird hinge­gen nur das Auslöselement an B geöff­net, schalteten auch nur die Schütze
K3/K4 ab. Die Schütze K1/K2 bleiben
weiterhin angezogen. Das Gerät A
schaltet somit alle ihm nachfolgenden
Geräte ab.

Logical AND circuit of two devices.

After opening the e-stop circuits of the
device A, the contactors K1/K2 de­energise. Because the safety outputs of
device A have now a 0V-potential and
the device B is configured for the AND­combination (due to the open circuit
S32), the contactors K3/K4 will be de­energised over the S33 terminal (AND
combination) too. If only the release
switch of device B will be opened, the
contactors K3/K4 will be de-energised
only. The contactors K1/K2 remains in
energised condition. Hence device A de­energises all its following devices.

bis Kategorie 4; SIL3; PLe erreichbar

up to category 4; SIL3; PLe reachable

Applikation 7

Application 7

S32
S33

24

S11

K1

K2

K3

K4

14

A

B

24
14

safety
input

safety
input

Logische ODER-Verknüpfung mehrerer
Geräte. (z.B. Schlüsselschalter zum
Einrichtbetrieb)

Gerät A und Gerät B sind miteinander
logisch ODER-verknüpft. Führt der Aus­gang von Gerät A ein low-Signal, steuert
Gerät B die Ausgänge und damit die
Schütze K3/K4. Führt der Ausgang von
Gerät A ein high-Signal liegt an den
Ausgängen von Gerät B unabhängig
vom Zustand seines Eingangskreises
ein high-Signal, d.h. die Schütze K3/K4
sind angezogen.

Logical OR circuit of two devices. (For
example a key switch for the plant-setup
routine)

Both devices (A and B) are OR com­bined. If the outputs of the device A
have a low signal, device B takes over
control of its own outputs and thus over
the contactors K3/K4. If the outputs of
the device A have of high signal, the
outputs of the device B have inde­pendently of its own input circuits of high
signal too, that is contactors K3/K4 are
energised.

Keine Sicherheitsanwendung!

No safety approved application!

Anwendungsbeispiele / Application examples

Verknüpfungssbeispiele / Combination examples

Bitte Beachten Sie auch Punkt 3 auf Seite 4 Montage und Inbetriebnahme: Please notice item 3 on Page 4: Mounting and start-up

270416 10

SAFE C1

Beispiel für den Anschluss von
Schützen und deren Überwachung
siehe Applikation 5

Wiring example for external contac­tors and monitoring of them, see
application 5

Applikation 8

Application 8

S22

S12

K3

K4

B

34
14

safety
input

S32

S33

24

S11

K1

K2

K5

K6

14

A

C

24
14

safety

input

S37

S36

12k

Logische UND-Verknüpfung mehrerer
Geräte.

Gerät A ist verknüpft mit dem Gerät C
über dem Verknüpfungseingang S33,
Gerät B ist verknüpft mit dem Gerät C
über die Eingangskreise S12/S22 (2­kanalig mit 12K-Widerstand zwischen
S36 und S37).

Wird der Not-Halt-Schalter von Gerät A
betätigt fallen K1/K2 ab. Da die Sicher­heitsausgänge von Gerät A jetzt ein 0V­Potential anliegen haben und das Gerät
C durch die offene Klemme S32 für eine
UND-Verknüpfung konfiguriert wurde,
werden die Schütze K5/K6 über den
Anschluss S33 (Verknüpfungseingang)
abgeschaltet. Analog zum Gerät A ver­hält sich das System beim Not-Halt am
Gerät B; hier schaltet das Gerät B die
Schütze K3/K4 und über die Verknüp­fung (an den Not-Halt-Kreisen) die
Schütze K5/K6 ab.

Logical AND circuit of several devices.

Device A is combined with device C over
the combination circuit S33 (input), de­vice B is combined with device C over
via e-stop input circuits S12/S22 (2­channel application with 12k resistor
between S36 and S37 ).

After opening the e-stop circuits of the
device A, the contactors K1/K2 de­energise. Because the safety outputs of
device A now have a 0V-potential and
the device C is configured for the AND­combination (open circuit S32), the con­tactor K5/K6 will be de-energised via the
S33 terminal (AND combination) too.
Similarly to the device A the system
behaves with the emergency stop at the
device B; here the device B switches off
the contactor K3/K4, and via the linkage
(at the emergency stop circles) the con­tactor K5/K6.

bis Kategorie 4; SIL3; PLe erreichbar

up to category 4; SIL3; PLe reachable

Applikation 9

Application 9

S12

S22

S32
S33

24

S11

K1

K2

K3

K4

14

A

B

24
14

safety
input

S34

Kontakterweiterung über die Not-Halt­Kreise.

Siehe auch Applikation 7: Logische
ODER-Verknüpfung zweier Geräte.

Beim Abschalten vom Gerät A (Ausgän­ge haben ein low-Potential) fallen
Schütze K1 und K2 ab. Gerät B schaltet
über die Not-Halt-Kreise seine Ausgän­ge ebenfalls ab und K3, K4 fallen ab.

Contact expansion over the emergency
stop circles.

Also see application 7: Logical OR com-
bination of two devices.

If the device A switches off (the outputs
have low potential), the contactors K1
and K2 will de-energise. Device B
switches off its safety outputs via its own
e-stop circuits, as well, and though con­tactors K3, K4 de-energize.

bis Kategorie 4; SIL3; PLe erreichbar

up to category 4; SIL3; PLe reachable

Bei Verwendung von mehreren unter­einander verknüpften Geräten mit
unterschiedlichen Kategorie gilt je­weils die niedrigste Kategorie für die
gesamte Schaltung

When using several among them­selves combined devices with differ­ent categories, in each case the low­est safety level applies to the entire
circuit.

Verknüpfungsbeispiele / Combination examples

270416 11
