Riese SAFE 4 eco Original operating instructions [ml]

SAFE 4 eco

CM Manufactory GmbH
Otto-Hahn-Str. 3
D-72406 Bisingen
Tel. [phone]
Fax. [phone]
www.automation-safety.de

SAFE 4 eco

Original Bedienungsanleitung

Sicherheitsschaltgeräte für Not­Halt-Kreise und Schutztürüberwa­chungskontakte

Original operating instructions

Safety controller for e-stop and safe­ty gate monitoring applications

Einleitung / Introduction

Diese Bedienungsanleitung soll Sie mit
dem Not-Halt Sicherheitsrelais und
Schutztürwächter SAFE 4 eco / 4.1 eco /

4.2 eco / 4.3 eco vertraut machen

Diese Bedienungsanleitung gilt alle Ge­räte der Serie SAFE 4 eco (siehe „Gerä­tevarianten“):

This operating instruction shall make
you familiar with the emergency stop
and safety gate monitoring relays
SAFE 4 eco /4.1 eco /4.2 eco /4.3 eco

This operation instruction is valid for all
devices of the SAFE 4 eco family (see

“Devices”)

Zielgruppe/
Target audience

Die Bedienungsanleitung richtet sich an
folgende Personen:

 Qualifizierte Fachkräfte, die Sicher-

heitseinrichtungen für Maschinen
und Anlagen planen und entwickeln
und mit den Vorschriften über Ar­beitssicherheit und Unfallverhütung
vertraut sind.

 Qualifizierte Fachkräfte, die Sicher-

heitseinrichtungen in Maschinen und
Anlagen einbauen und in Betrieb
nehmen.

The operating instruction is addressed
to the following persons:

 Qualified professionals who plan

and develop safety equipment for
machines and plants and who are
familiar with the safety instructions
and safety regulations.

 Qualified professionals, who install

safety equipment to machines and
plants and put them into operation.

Zeichenerklärung/
Explanation of signs

In dieser Bedienungsanleitung werden
einige Symbole verwendet, um wichtige
Informationen hervorzuheben:

This operating instruction contains
several symbols which are used to
highlight important information:

Dieses Symbol steht vor Textstellen, die
unbedingt zu beachten sind.

Nichtbeachtung führt zur Verletzung

von Personen oder zu Sachschäden.

This symbol is placed to indicate parts
of text which has to be absolutely paid
attention to. Nonobservance leads to
serious injuries or damage to property.

Dieses Symbol kennzeichnet Textstel­len, die wichtige Informationen enthal­ten.

This symbol is placed to indicate parts
of text, which contains important infor­mation.

Dieses Zeichen kennzeichnet auszufüh­rende Tätigkeiten.

This sign is placed to indicate activities

Nach diesem Zeichen wird beschrieben,
wie sich der Zustand nach einer ausge­führten Tätigkeit ändert.

After this sign follows a description on
how the situation has changed after an
activity is performed.

© Copyright Alle Rechte vorbehalten. Ände-

rungen, die dem technischen Fortschritt dienen,
vorbehalten.

© Copyright All rights reserved. Changes,

which serve technical improvements are re­served

Abbildung ähnlich

270416 1

SAFE 4 eco

Sicherheitshinweise

Safety indications

Bestimmungsgemäße
Verwendung /
Intended use

Die Sicherheitsrelais SAFE 4 eco /

4.1 eco / 4.2 eco / 4.3 eco sind bestimmt
für den Einsatz in:

 Einkanalige und zweikanalige Schal-

tungstechnik für Not-Halt- oder
Schutztürüberwachungen

The safety relay SAFE 4 eco / 4.1 eco
/ 4.2 eco / 4.3 eco is intended to be
used for:

 Single and dual channel capabili-

ties for emergency stop or safety
gates applications

Varianten /
Variants

 SAFE 4 eco mit Überwachung der

Starttaste

 SAFE 4.1 eco ohne Überwachung

der Starttaste

 SAFE 4.2 eco: wahlweise mit oder

ohne Überwachung der Starttaste

 SAFE 4.3 eco: wahlweise mit oder

ohne Überwachung der Starttaste
und antivalenten Kontakten des
Auslöseelements

 SAFE 4 eco with monitoring of the

start button

 SAFE 4.1 eco without monitoring

of the start button

 SAFE 4.2 eco: optionally with or

without monitoring of the start but­ton

 SAFE 4.3 eco: optionally with or

without monitoring of the start but­ton and antivalent working con­tacts of the trigger element

Personen - und Sachschutz sind nicht
mehr gewährleistet, wenn das Sicher­heitsrelais nicht entsprechend seiner
bestimmungsgemäßen Verwendung
eingesetzt wird.

Person and object-protection cannot
be fulfilled, if the safety relay isn’t used
by its intended use.

Beachten Sie unbedingt die folgenden

Punkte

Please do pay attention to the the fol­lowing points:

Zu Ihrer Sicherheit
For your security

 Das Gerät darf nur unter Beachtung

dieser Bedienungsanleitung von
Fachpersonal installiert und in Be­trieb genommen werden, das mit
den geltenden Vorschriften über Ar­beitssicherheit und Unfallverhütung
vertraut ist. Elektrische Arbeiten dür­fen nur von Elektrofachkräften
durchgeführt werden.

 Beachten Sie die jeweils gültigen

Vorschriften, insbesondere hinsicht­lich der Schutzmaßnahmen.

 Reparaturen, insbesondere das

Öffnen des Gehäuses, dürfen nur
vom Hersteller oder einer von ihm
beauftragten Person vorgenommen
werden. Ansonsten erlischt jegliche
Gewährleistung.

 Vermeiden Sie mechanische Er-

schütterungen beim Transport oder
im Betrieb; Stöße größer 5g / 33Hz
(tbd) können zur Beschädigung des
Gerätes führen.

 Montieren Sie das Gerät in einem

staub- und feuchtigkeitsgeschützten
Gehäuse IP54 oder besser; Staub
und Feuchtigkeit können zu Funkti­onsstörungen führen.

 Sorgen Sie für eine ausreichende

Schutzbeschaltung bei kapazitiven
und induktiven Lasten an den Aus­gangskontakten.

 The device must only be installed

and operated by persons, who are
familiar with both, these instruc­tions and the current regulations
for safety at work and accident
prevention. Electrical works must
only be executed by qualified elec­tricians.

 Follow local regulations as to pre-

ventative measures.

 Any guarantee is void following

opening of the housing or unau­thorized modifications.

 Avoid mechanical vibrations great-

er than 5 g / 33 Hz (tbd) when
transporting and in operation.

 The unit has to be be panel

mounted in an enclosure rated at
IP 54 or better, otherwise damp­ness or just could lead to malfunc­tion.

 Adequate fuse protection must be

provided on all output contacts
with capacitive and inductive
loads.

270416 2

SAFE 4 eco

 In regelmäßigen Zeitabständen

muss das Sicherheitsrelais ausge­löst werden und auf korrekte Funkti­on geprüft werden (mindestens je­des halbe Jahr oder im Wartungs­zyklus der Anlage falls öfter).

 The emergency stop relay has to

be tested in a time interval of every
six months or after each check of
the plant if more often.

Aufbau und Funktions­weise /
Assembly and function
(function circuit dia­gram)

Ausgangskontakte:

Output contacts

13-14, 23-24, 33-34

41-42

S33-S34

S11-S12, S21-S22

Freigabestrompfade (Schließer,
zwangsgeführt)

Signalisierungsstrompfad (Öffner,
zwangsgeführt)

Start-Taster

Auslöseelement Kanal 1 und 2

safety circuits (normally open, forcibly
guided)

auxiliary circuits (normally close, forci­bly guided)

start button

Trigger element channel 1 and 2

Für das Betreiben des Gerätes muss
eine Hilfsspannung an die Klemmen A1
und A2 angelegt werden. Die LED
‘Power‘ leuchtet.

Die Anschlussklemmen S11, S12, S21
und S22 werden nach den entsprechen­den Anwendungsbeispielen beschaltet.

Die Startapplikation wird entsprechend
den Anwendungsbeispielen (s.u.) ange­schlossen.

In Reihe zu dem START-Taster kann
die Schaltung eines externen
Schützes überwacht werden
(siehe Anwendungsbeispiel).

Danach sind die Kontakte 13-14, 23-24,
33-34 geschlossen, der Kontakt 41-42

geöffnet. Die LED´s ‘Channel 1‘ und
‘Channel 2‘ leuchten.

An supply voltage must be applied at
terminals A1 and A2. The ‘Power‘ LED
lights.

Terminals S11, S12, S21 and S22
have to be wired up as shown in the
application examples.

To start the unit, follow the examples
described in the start applications sec­tion.

In series to the start-button an
external contactor can be controlled
(see application example).

After activation the contacts 13-14, 23­24 and 33-34 are closed, contact 41-

42 is opened.The LED’s ‘Channel 1‘
and ‘Channel 2‘ are lit.

S12

Überwachungslogik /
monitoring logic

~ ~

~

~

+

=

K1

elektr. Sicherung
electr. fuse

Transformator
transformer

A1
(+)A2(-)

S34

S33 S11

14

K2

K2

3424 42

13

K1

S22S21

3323 41

270416 3

SAFE 4 eco

Power +

S21 S22 S11 A2

14 24 34 42

13 23 33 41

14 24 34 42

Channel
1 +

Channel
2 +

riese

Safe 4

A1 S34 S33 S12

13 23 33 41

Montage und Inbetriebnahme

Mounting and commissioning

Mechanische
Montage mechanical
mounting

Für eine sichere Funktion muss das
Sicherheitsrelais in ein staub- und
feuchtigkeitsgeschütztes Gehäuse ein­gebaut werden (IP54).

The unit must be panel mounted in an
enclosure protected against dust and
humidity rated at IP 54 or better.

Montieren Sie das Sicherheitsrelais auf
eine Norm-Hutschiene.

Hinweis: Die Norm-Hutschiene muss geerdet
sein (EN 60947-5-1)!

There is a notch on the rear of the unit
for DIN-Rail attachment.

Hint: The DIN-Rail has to be grounded

(EN 60947-5-1)!

Elektrischer
Anschluss

Electronic
connection

Führen Sie die Verdrahtung entspre­chend des Verwendungszweckes durch.
Orientieren Sie sich dabei an den An­wendungsbeispielen. Generell ist das
Sicherheitsrelais nach folgenden Anga­ben zu verdrahten:

Carry out the wiring appropriate to the
intended use according to the exam­ples of application.
Generally the safety-relay has to be
wired under following specifications:

Bevor Sie mit der Verdrahtung begin­nen, beachten Sie bitte unbedingt die
folgenden Hinweise:

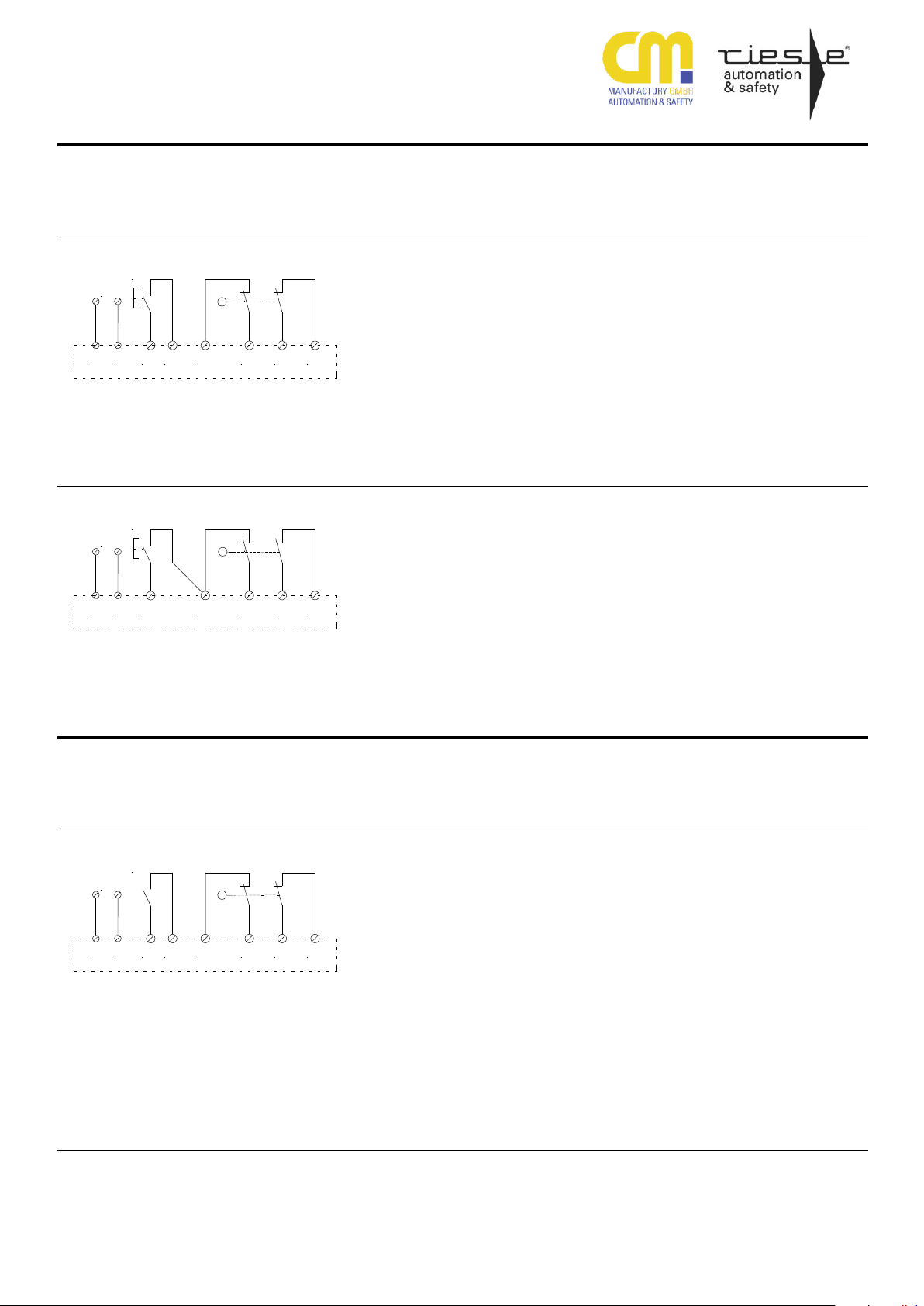

 Kombinieren Sie die folgenden

Teilschaltbilder. Ausführliche
Schaltungsbeispiele finden Sie
bei den Anwendungsbeispielen.

 Bei 115VAC- und 230VAC-

Varianten muss der Erdan­schluss an die Klemme S21 an­geschlossen werden.

 Beachten Sie die maximalen

Leitungslängen (siehe Techni­sche Daten).

Before to start wiring please consider
the following hints:

 Combine the following sub-

diagrams. Complete diagrams
please find in the examples
section.

 115VAC and 230VAC types:

the protective ground has to
be applied to terminal S21.

 Please take notice of the max-

imum wire lengths (see tech­nical data).

270416 4

SAFE 4 eco

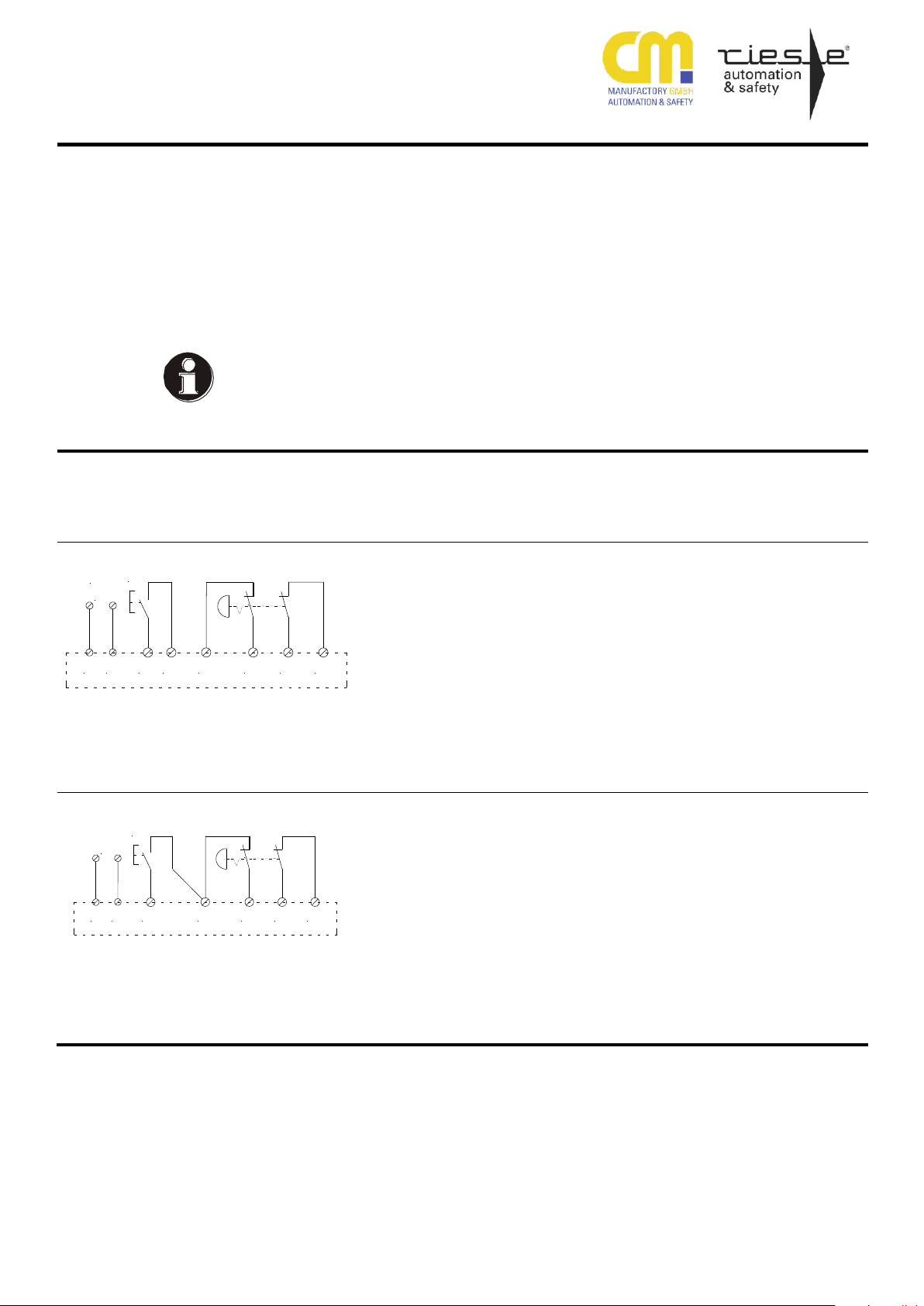

Elektrischer Anschluss
Electrical Wiring

Anschluss Spannungsversor­gung

Wiring of the power supply

Beachten Sie hierzu die Angabe auf
dem Typenschild des Geräts

Please refer to the information on
the nameplate of the device

A1

A2

Alle 24V Varianten (AC und DC):

Der Anschluss der Spannungsversor­gung erfolgt an den Klemmen A1 und
A2. Für die Versorgung mit DC ist die
Polarität nicht relevant.

Bitte beachten Sie, dass der Erdan­schluss (PE) an der Klemme S21 nicht
angeschlossen werden darf!

All 24V variants (AC and DC):

The connection of the power supply is
carried out on the terminals A1 and A2.
If the device is powered by DC, the
polarity is irrelevant.

Please notice that S21 must not be
wired with protection earth (PE)!

A1

A2

S21

Alle 115VAC- und 230VAC-Varianten:

Der Anschluss der Spannungsversor­gung erfolgt an den Klemmen A1 und
A2.

Bitte beachten Sie, dass der Erdan­schluss (PE) an die Klemme S21 ange­schlossen werden muss!

All 115VAC and 230VAC variants:

The connection of the power supply is
carried out on the terminals A1 and A2.

Please notice to carry out S21 with
protection earth (PE)!

Startapplikationen

Start (Reset) Applications

S34

S33

Start

SAFE 4 eco:

Start mit Überwachung des Starttasters;
das Gerät reagiert auf das Öffnen des
Tasterkontakts (mit dem Schließen der
Freigabestromkreise).

Anmerkung: In den Startkreis können
Loopbacks von externen Schützen oder
Kontakterweiterungen (SAFE X4) ein­gebaut werden, siehe Applikationsbei­spiele

SAFE 4 eco:

Start (Reset) with monitoring of the
start button. The device will be activat­ed (the safety circuits close) after the
start button contact is opened.

Note: Loopbacks of external contactors
or contact expansions (SAFE X4) can
be looped into the start circuit, please
see application examples.

S34

S33

Start

SAFE 4.1 eco:

Start ohne Überwachung des Starttas­ters, das Gerät reagiert auf das Schlie-
ßen des Tasterkontakts (mit dem
Schließen der Freigabestromkreise).

Anmerkung: In den Startkreis können
Loopbacks von externen Schützen oder
Kontakterweiterungen (SAFE X4) ein­gebaut werden, siehe Applikationsbei­spiele

SAFE 4.1 eco:

Start (Reset) without monitoring of the
start button. The device will be activat­ed (the safety circuits close) after the
start button contact is closed.

Note: Loopbacks of external contactors
or contact expansions (SAFE X4) can
be looped into the start circuit, please
see application examples.

270416 5

SAFE 4 eco

S21

S34

Start

SAFE 4.2 eco:
SAFE 4.3 eco:

Start mit Überwachung des Starttasters;
das Gerät reagiert auf Öffnen des Tas­ters (mit dem Schließen der Frei­gabestromkreise).

Anmerkung: In den Startkreis können
Loopbacks von externen Schützen oder
Kontakterweiterungen (SAFE X4) ein­gebaut werden, siehe Applikationsbei­spiele

SAFE 4.2 eco:
SAFE 4.3 eco:

Start (Reset) with monitoring of the
start button. The device will be activat­ed (the safety circuits close) after the
start button contact is opened.

Note: Loopbacks of external contactors
or contact expansions (SAFE X4) can
be looped into the start circuit, please
see application examples

S11

S33

Start

SAFE 4.2 eco:
SAFE 4.3 eco:

Start ohne Überwachung des Starttas­ters; das Gerät reagiert auf Schließen
des Tasters (mit dem Schließen der
Freigabestromkreise).

Anmerkung: In den Startkreis können
Loopbacks von externen Schützen oder
Kontakterweiterungen (SAFE X4) ein­gebaut werden, siehe Applikationsbei­spiele

SAFE 4.2 eco:
SAFE 4.3 eco:

Start (Reset) without monitoring of the
start button. The device will be activat­ed (the safety circuits close) after the
start button contact is closed.

Note: Loopbacks of external contactors
or contact expansions (SAFE X4) can
be looped into the start circuit, please
see application examples

S33

S34

SAFE 4.1 eco:

Automatischer Start.
Die Freigabestromkreise werden ge­schlossen, sobald die Kontakte der Aus­löseelemente geschlossen sind.

Bitte beachten Sie, dass diese Funk­tionalität für Nothalt-Applikationen
nicht zugelassen ist!

Anmerkung: Anstelle der Brücke können
Loopbacks von externen Schützen oder
Kontakterweiterungen (SAFE X4) ange­schlossen werden, siehe Applikations­beispiele

SAFE 4.1 eco:

Automatic start
The device will be activated (the safety
circuits close) after the trigger element
contacts are closed.

Please note this functionality
ispermitted for e-stop applications!

Note: In spite of the bridge external
contactors or contact expansions
(SAFE X4) can be looped into the start
circuit, please see application exam­ples

S11

S33

SAFE 4.2 eco:
SAFE 4.3 eco:

Automatischer Start.
Die Freigabestromkreise werden ge­schlossen, sobald die Kontakte der Aus­löseelemente geschlossen sind.

Bitte beachten Sie, dass diese Funk­tionalität für Nothalt-Applikationen
nicht zugelassen ist!

Anmerkung: In den Startkreis können
Loopbacks von externen Schützen oder
Kontakterweiterungen (SAFE X4) ein­gebaut werden, siehe Applikationsbei­spiele

SAFE 4.2 eco:
SAFE 4.3 eco:

Automatic start
The device will be activated (the safety
circuits close) after the trigger element
contacts are closed.

Please note, this functionality is
permitted for e-stop applications!

Note: Loopbacks of external contactors
or contact expansions (SAFE X4) can
be looped into the start circuit, please
see application examples

270416 6

SAFE 4 eco

Beispiel für die Überwachung einer
Kontakterweiterung in den Startkreis

Example for Monitoring of a contact
expansion within the start circuit

S34

S33

Start

K1ext

K2ext

SAFE 4 eco:

Start mit Überwachung des Starttasters;
das Gerät reagiert auf Öffnen des Tas­terkontakts (Schließen der Frei­gabestromkreise).

SAFE 4.1 eco:

Start ohne Überwachung des Starttas­ters, das Gerät reagiert auf das Schlie-
ßen des Tasterkontakts (Schließen der
Freigabestromkreise).

Anmerkung: In den Startkreis sind Kon­takte für eine externe Schützüberwa­chung eingebaut, siehe auch Applikati­onsbeispiele

SAFE 4 eco:

Start (Reset) with monitoring of the
start button. The device will be activat­ed (the safety circuits close) after the
start button contact is opened.

SAFE 4.1 eco:

Start (Reset) without monitoring of the
start button. The device will be activat­ed (the safety circuits close) after the
start button contact is closed.

Note: There are Loopbacks of external
contactors or contact expansions
(SAFE X4) looped into the start circuit,
please see application examples

S21

S34

Start

Y1

Y2

SAFE 4.2 eco:
SAFE 4.3 eco:

Start mit Überwachung des Starttasters;
das Gerät reagiert auf Öffnen des Tas­terkontakts (Schließen der Frei­gabestromkreise).

Anmerkung: In den Startkreis sind Kon­takte für eine Kontakterweiterung
SAFE X4 (Y1-Y2) eingebaut, siehe auch
Applikationsbeispiele.

SAFE 4.2 eco:
SAFE 4.3 eco:

Start (Reset) with monitoring of the
start button. The device will be activat­ed (the safety circuits close) after the
start button contact is opened.

Note: There is the safe loopback of the
external contact expansion SAFE X4
looped into the start circuit, please see
application samples.

Auslöse-Applikationen

Trigger Applications

S11 S12 S21 S22

SAFE 4 eco:
SAFE 4.1 eco:
SAFE 4.2 eco:

Das ist die zweikanalige Standard­Anwendung mit Querschlusserken-
nung, die Nothaltschalter, bzw. die
Schutztürschalter sind entsprechend
verdrahtet.

SAFE 4 eco:
SAFE 4.1 eco:
SAFE 4.2 eco:

This is the dual channel standard
application with cross circuit moni-
toring. The e-stop elements or the
safety gate elements are wired accord­ingly.

S11 S12 S21 S22A1 A2

SAFE 4.1 eco:
SAFE 4.2 eco:

Das ist eine einkanalige Anwendung
mit wahlweise einem Nothalt- oder ei­nem Schutztürschalter.

Bei Verlegung der Anschlussleitungen in
getrennten Mantelleitungen kann eine
Kategorie 4 erreicht werden (Ausschluss
eines Querschlussfehlers).

Bitte beachten Sie, dass die Abschalt­zeiten sich verlängern:
24V: 140 ms
115V / 230V: 130 ms

SAFE 4.1 eco:
SAFE 4.2 eco:

This is a single channel application
with either one e-stop or safety gate
contact.

A category 4 can be reached if the
wiring of the trigger elements are in­stalled seperately in sheathed cables
to reach an exclusion of cross circuits.

Please notice, that the release times
increase significantly:
24V: 140 ms
115V / 230V: 130 ms

270416 7

SAFE 4 eco

S11 S12 S21 S22

SAFE 4.3 eco

Das ist die zweikanalige Standardan­wendung mit Querschlusserkennung
für antivalente Schutztürschalter. Der
Öffner wird an das Kontaktpaar S11-S12
angeschlossen und der Schließer an
S21-S22.

Diese Schalterstellung steht für eine

geschlossene Tür

SAFE 4.3 eco

This is the dual channel standard
application with cross circuit moni-
toring for antivalent switching safety
gate element contacts. The e-stop
elements or the safety gate elements
are wired accordingly.

This position means: the safety gate is

closed.

Wartung und Reparatur

Maintenance and Repair

Wartung

Maintenance

Das Gerät arbeitet wartungsfrei.

The device is free of maintenance.

Entsprechend den Sicherheitsanforde­rungen muss das Gerät mindestens alle
6 Monate einen Schaltzyklus durchlau­fen. D.h. dass die Sicherheitsfunktion
nach spätestens 6 Monaten einmal aus­lösen muss.

According to the safety standards the
device has to run a complete switching
cycle at least each 6 months. Means,
the safety functions have to be re­leased every 6 months.

Austausch des Geräts

Zum Austausch des Gerätes empfehlen
wir die Kabel eins zu eins abzuschrau­ben und an das Austauschgerät anzu­schrauben.

1. Kabel abschrauben und an das Aus­tauschgerät anschrauben.

2. Defektes Gerät von der Hutschiene
nehmen.

3. Austauschgerät auf Hutschiene
montieren.

Exchange of the device

To exchange the device we recom­mend to disconnect the cables and
connect them to the other device one
by one.

1. Disconnect the cables and connect
them with the replacement device.

2. Dismount the defect device from
the rail

3. Mount the replacement device on
the rail

Fehler, Störungen, Auswirkungen,
Maßnahmen

Faults, Disturbances, Effects and
Measures

Führen Sie keine Reparaturversuche
durch. Sollte sich das Gerät als defekt
herausstellen, schicken Sie das Gerät
an CM Manufactory GmbH ein.

Do not attempt to repair the unit your­self. In case of failure or malfunction of
the device send it back to CM Manu­factory GmbH.

Erdschluss bei AC-DC­Variante (mit elektr.
Sicherung)
Earth fault at AC/DC variant
(with electr. fuse)

Die Sicherung löst aus, die Frei­gabestromkreise öffnen.
→ Nach Wegfall der Störungsursache

ist das Gerät wieder betriebsbereit.

If the fuse releases, the safety circuits
open.
→ If the problem is solved, the device

will be ready for operation again.

270416 8

SAFE 4 eco

Fehlfunktion der Kontakte
Malfunction of the contacts

Bei verschweißten Kontakten ist nach
dem Öffnen der Ausgangskreise keine
neue Aktivierung möglich.
→ In diesem Fall das Gerät an CM

Manufactory GmbH einschicken.

In the case the safety circuit contacts
are welded, the device will refuse a
new activation after the safety circuits
have been opened.
→ In this case please send the device

back to CM Manufactory GmbH.

LED „Power“ leuchtet nicht.
LED „power“ is not lit

Versorgungsspannung ist nicht ange­schlossen.
→ Versorgungsspannung wie oben

beschrieben anschließen.

Externer Kurzschluss vorhanden (z.B.
S11 gegen Masse).
→ Verdrahtung überprüfen

Power supply not mounted
→ mount power supply as described

above

External cross circuit (for example S11
against ground)
→ check wiring

Nur eine LED (Channel1
oder Channel2) leuchtet
Only one LED (channel 1 or
channel 2) is lit

Der Ausschaltimpuls war zu kurz. Das
Gerät schaltet die Freigabestromkreise
nicht mehr durch.
→ Das Auslöseelement länger betäti-

gen oder das Netz ab und wieder
einschalten (RESET).

Nur ein Kanal des Auslöseelements
öffnet
→ Auslöseelement prüfen und ggf.

ersetzen.

Ein Verdrahtungsfehler liegt vor.
→ Verdrahtung der Kanäle überprüfen.

The release pulse was too short. The
device does not close the safety cir­cuits any longer.
→ release the trigger element longer

or switch off and on the device
(RESET)

Only one channel of the trigger ele­ment opens
→ check trigger element and ex-

change it if necessary

There is a wiring fault
→ check the wiring of the channels

270416 9

SAFE 4 eco

Allgemeine Daten / General Data

Gerätetyp / Type of device

SAFE 4 eco, SAFE 4.1 eco, SAFE 4.2 eco, SAFE 4.3 eco

Elektrische Daten / Electrical data

Versorgungsspannung Uv / supply voltage

Bemesssungsbetriebsspg / rated operational voltage

24V AC/DC
230V AC / 115V AC.

Spannungsbereich / voltage range

24V AC/DC: -15% ...+20% 28,8VAC/DC
115VAC, 230VAC: ±10% 127 VAC / 253 VAC

Frequenz (AC-Variante) / frequency (AC-type)

48 ... 63 Hz

Strom über Auslöselement / current via trigger element

SAFE 4 eco, SAFE 4.1 eco, SAFE 4.2 eco: <32 mA
SAFE 4.3 eco: <10 mA

Leistungsaufnahme ca. (Freigabestromkreise geschlossen)
/
power consumption appr. (output contacts activated)

24V DC: 1,7 W
24V AC: 2 VA
230VAC: 3,6 VA
115VAC: 3,6 VA

Leitungsdaten / Conductor data

Leiteranschluß / conductor connection

2 x 1,5 mm2 Massivdraht (Cu) / massive wire
2 x 1,5 mm2 Litze (Cu) mit Hülse / strand with hull DIN VDE 46228

Use 60/75°C copper wire only!

Max. Leitungslängen (Eingangskreis) /
max. conductor length (input circuit)

2 x 100m ( einkanalig / single channel)
4 x 100m ( zweikanalig / dual channel)

Leiterquerschnitt / conductor cross-section

2 x 1,5 mm2 / 4 x 1,5mm²

Kapazität / capacity

150 nF/km

Temperatur / temperature

+ 25°C

Kontaktdaten / Contact data

Kontaktbestückung / contact-allocation

3 Schließer / 1 Öffner
3 normally open (NO) / 1 auxiliary normally closed (NC)

Kontaktart / contact type

Relais zwangsgeführt / relay forcibly guided

Kontaktmaterial / contact material

Kontaktwerkstoff AgNi, hauchvergoldet / Gold-flashed AgNi alloy type

Schaltspannung / switching voltage

240V AC, 24V DC

Schaltstrom / switching current

für freistehende Geräte / free-standing devices

Gebrauchskategorien / utilization categories

6A (nur 24VDC-Variante / 24 VDC type only);
5 A (alle anderen Varianten / all other types)
AC1: 5A; DC1: 5A

jeweils / each: cos φ=1; Lastzyklen / duty cycle 20% 1s EIN, 4s AUS / 1s ON, 4s OFF
Umgebungstemp. / ambient temperature: 70°C

Schaltleistung max. / max. switching capacity

1200 VA (ohmsche Last) / 1200 VA (ohms load)

Mechanische Lenbensdauer / mechanical lifetime

107 Schaltspiele / switches

Elektrische Lebensdauer / electrical lifetime

105 Schaltspiele / switches (AC1, DC1 jeweils / each 5A)

Kriech- und Luftstrecken / creeping distance and

clearance

-DIN VDE 0160 für Verschmutzungsgrad 2,
Überspannungskategorie 3 / 250 V
DIN VDE 0160 at pollution grade 2,
over voltage category 3 / 250 V

-Basisisolierung: Überspannungskategorie 3 / 250 V
basic isolation: over voltage category 3 / 250 V

Bemessungsisolationsspannung / rated insulation voltage

Bemessungsstoßspannungsfestigkeit / rated impulse strength

250V (eff)
4 kV

Kontaktabsicherung / contact security

Schließer: 6,3A flink / NO contact: 6,3A brisk
Öffner: 4A Neozed gL/gG / NC contact: 4A Neozed gL/gG

Kurzschlussfestigkeit / Short Circuit Withstand

1kA
Sicherungseinsatz Typ (Größe D01) / Fuse link type (size D01) : 6 gG

Wiederbereitschaftszeit (minimale Abschaltzeit der Eingän­ge) / recovery time (minimum switch off time of the inputs)

0,5 s
Rückfallverzögerung / delay on deenergisation

≤ 10 ms (zweikanalig / dual channel)

Mechanische Daten / Mechanical data

Gehäusematerial / housing material

Polyamid PA 6.6

Abmessungen (BxHxT) in mm / dimensions ( bxhxd )

22,5 x 114,5 x 99

Befestigung / fastening

Schnappbefestigung für geerdete Normhutschiene /
click-fastening for grounded DIN-Rail

Luftfeuchtigkeit / humidity

Wechselklima / alternating climate 95% 0-50°C

Anschlussart / type of mounting

Schraubklemmen / screw terminals

Max. Anzugsdrehmoment/ max. tighening torque

0,4 Nm
(Tighten to 1 N.m. Overtorquing may cause enclosure breakage)

Gewicht mit Klemmen / weight with terminals

max. 160g (nur 24VACDC)

Lagerung / storage

In trockenen Räumen / in dry areas

Umgebungsdaten / Environmental data

Umgebungstemperatur / operating temperature

Betrieb: -25°C ... +55°C
Lager: -25°C ... +70°C

Schutzart Klemmen / terminal type

IP 20 DIN VDE 0470 Teil 1 / part 1

Schutzart Gehäuse / housing type

IP 40 DIN VDE 0470

Stoßfestigkeit Schließer/Öffner / shock resistance NO/NC
contacts

8g / 2g

Technische Daten / Technical Data

270416 10

SAFE 4 eco

Zertifizierungen und Daten / Certifications and Data

Zulassungen / Certifications

TÜV, ( UL/CUL beantragt bitte beachten Sie das Typenschild/planned: please see
nameplate )

Geprüft nach / tested in accordance with

EN ISO 13849-1 :2008
EN 60947-5-1:2004 + A1:2009
EN 60204-1:2006 Stopp Kategorie 0 / stop category 0

Prüfungen gemäß EN ISO 13849-1:2008

Tests according to EN ISO 13849-1:2008

MTTFD in Jahren / years

Elektronik/Electronic: 2500
Gesamt/Total : 910 mit/with B

10D

=400.000, hop=24, dop=365, t

Zyklus/cycle

=1800

Gesamt/Total : 300 mit/with B

10D

=400.000, hop=24, dop=365, t

Zyklus/cycle

=600

Gesamt/Total: 36 mit/with B

10D

=400.000, hop=24, dop=365, t

Zyklus/cycle

=60
DC = 99%
Kategorie / category 4
Performance Level e

Ergänzende Informationen gemäß EN 62061:2005 und EN
61508:2010 Teile 1-7

Supplementary details according to EN 62061:2005 und EN
61508:2010 Teile 1-7

PFH in 1/h
Elektronik/Electronic: 9,78∙10

-13

Gesamt/Total : 2,32∙10-9 mit/with B

10D

=400.000, hop=24, dop=365, t

Zyklus/cycle

=1800

Gesamt/Total : 7,35∙10-9 mit/with B

10D

=400.000, hop=24, dop=365, t

Zyklus/cycle

=600

Gesamt/Total: 7,41∙10-9 mit/with B

10D

=400.000, hop=24, dop=365, t

Zyklus/cycle

=60
SFF > 99%
HFT = 1
SIL3

270416 11

SAFE 4 eco

Applikationen /
Applications

Anwendungsbeispiele

Die Anwendungsbeispiele sind im
Wesentlichen nach Aufgabenstel­lungen geordnet. Lediglich für das
SAFE 4.3 eco wurde ein eigener
Bereich reserviert. Am Ende des
Kapitels findet sich noch ein Absatz
über die korrekte Verdrahtung von
Kontakterweiterungen.

Bitte beachten Sie, dass be
115VAC- und 230VAC-Varianten
der Erdanschluß (PE) an die
Klemme S21 angeschlossen wer­den muss.

Application examples

The application examples are
sorted by tasks. Only for the
SAFE 4.3 eco a new section has
been created. In the end of this
please find an example how to
mount an contact expansion cor­rectly.

Please take notice, that the pro­tective ground (PE) has to be
applied to terminal S21.

Zweikanalige Nothalt­Überwachung mit Querschluss­sicherheit und überwachtem
Start

Dual channel e-stop monitoring
with cross circuit monitoring
and monitored start button

SAFE 4 eco:

Mit dem Öffnen des Starttastenkon­takts schließen die Freigabestrom­kreise.

In den Startkreis (S33-S34) können
die Überwachungskontakte einer
externen Kontakterweiterung ein-

gebaut werden (siehe „Externe

Kontakterweiterung“).

Max. erreichbar: Kat. 4, SIL3, PLe

SAFE 4 eco:

After the start button contacts
open the safety circuits close.

Loopbacks of external contactors
or contact expansions (SAFE X4)
can be looped into the start circuit
(S33-S34), please see “contact
expansion”.

Max. achievable: cat. 4, SIL3, PLe

Start

S21

S22

S11 S12

S34

U

B

A1

A2

SAFE 4.2 eco

Mit dem Öffnen des Starttastenkon­takts schließen die Freigabestrom­kreise.

In den Startkreis (S34-S21) kön­nen die Überwachungskontakte
einer externen Kontakterweiterung
eingebaut werden (siehe „Externe
Kontakterweiterung“).

Max. erreichbar: Kat. 4, SIL3, PLe

SAFE 4.2 eco

After the start button contacts
open the safety circuits close.

Loopbacks of external contactors
or contact expansions (SAFE X4)
can be looped into the start circuit
(S21-S34), please see “contact
expansion”.

Max. achievable: cat. 4, SIL3, PLe

Start

S11

S12

S21 S22

S33

S34

U

B

A1

A2

270416 12

SAFE 4 eco

Zweikanalige Schutztür­Überwachung mit Querschluss­sicherheit und überwachtem
Start.

Dual channel safety gate moni­toring with cross circuit moni­toring and monitored start but­ton

Start

S11

S12

S21 S22

S33

S34

U

B

A1

A2

SAFE 4 eco

Mit dem Öffnen des Starttastenkon­takts schließen die Freigabestrom­kreise.

In den Startkreis (S33-S34) können
die Überwachungskontakte einer
externen Kontakterweiterung ein-

gebaut werden (siehe „Externe

Kontakterweiterung“).

Max. erreichbar: Kat. 4, SIL3, PLe

SAFE 4 eco

After the start button contacts
open the safety circuits close.

Loopbacks of external contactors
or contact expansions (SAFE X4)
can be looped into the start circuit
(S33-S34), please see “contact
expansion”.

Max. achievable: cat. 4, SIL3, PLe

Start

S21

S22

S11 S12

S34

U

B

A1

A2

SAFE 4.2 eco

Mit dem Öffnen des Starttastenkon­takts schließen die Freigabestrom­kreise.

In den Startkreis (S34-S21) kön­nen die Überwachungskontakte
einer externen Kontakterweiterung
eingebaut werden (siehe „Externe
Kontakterweiterung“).

Max. erreichbar: Kat. 4, SIL3, PLe

SAFE 4.2 eco

After the start button contacts
open the safety circuits close.

Loopbacks of external contactors
or contact expansions (SAFE X4)
can be looped into the start circuit
(S21-S34), please see “contact
expansion”.

Max. achievable: cat. 4, SIL3, PLe

Zweikanalige Schutztür­Überwachung mit Querschluss­sicherheit und nicht überwach­tem Start.

Dual channel safety gate moni­toring with cross circuit moni­toring and not monitored start
button

Start

S11

S12

S21 S22

S33

S34

U

B

A1

A2

SAFE 4.1 eco

Mit dem Schließen des Starttasten­kontakts schließen die Frei­gabestromkreise.

In den Startkreis (S33-S34) können
die Überwachungskontakte einer
externen Kontakterweiterung ein­gebaut werden (siehe „Externe
Kontakterweiterung“).

Hinweis: Diese Startart ist nicht für
Nothalt-Anwendungen zugelassen
(nur Taster sind zugelassen).

Max. erreichbar: Kat. 4, SIL3, PLe

SAFE 4.1 eco

After the start button contacts
close the safety circuits close.

Loopbacks of external contactors
or contact expansions (SAFE X4)
can be looped into the start circuit
(S33-S34), please see “contact
expansion”.

Hint: This start type is not valid
for e-stop applications (only push
buttons are valid).

Max. achievable: cat. 4, SIL3, PLe

270416 13

SAFE 4 eco

Start

S11

S12

S21 S22

S33

U

B

A1

A2

SAFE 4.2 eco

Mit dem Schließen des Starttasten­kontakts schließen die Frei­gabestromkreise.

In den Startkreis (S33-S11) können
die Überwachungskontakte einer
externen Kontakterweiterung ein-

gebaut werden (siehe „Externe

Kontakterweiterung“).

Hinweis: Diese Startart ist auch für
Nothalt-Anwendungen zugelassen.

Max. erreichbar: Kat. 4, SIL3, PLe

SAFE 4.2 eco

After the start button contacts
close the safety circuits close.

Loopbacks of external contactors
or contact expansions (SAFE X4)
can be looped into the start circuit
(S33-S11), please see “contact
expansion”.

Hint: This start type is also valid
for e-stop applications.

Max. achievable: cat. 4, SIL3, PLe

S11

S12

S21 S22

S33

S34

U

B

A1

A2

SAFE 4.1 eco

Die Freigabestromkreise schließen
sobald die Kontakte des Auslösee­lements geschlossen sind.

In den Startkreis (S33-S34) können
die Überwachungskontakte einer
externen Kontakterweiterung ein-

gebaut werden (siehe „Externe

Kontakterweiterung“).

Hinweis: Diese Startart ist für Not­halt-Anwendungen nicht zugelas­sen.

Max. erreichbar: Kat. 4, SIL3, PLe

SAFE 4.1 eco

After the trigger element contacts
close the safety circuits close.

Loopbacks of external contactors
or contact expansions (SAFE X4)
can be looped into the start circuit
(S33-S34), please see “contact
expansion”.

Hint: This start type is not valid
for e-stop applications.

Max. achievable: cat. 4, SIL3, PLe

S11

S12

S21 S22

S33

U

B

A1

A2

SAFE 4.2 eco

Automatischer Start:

Die Freigabestromkreise schließen,
sobald die Kontakte des Auslösee­lements geschlossen sind.

In den Startkreis (S33-S11) können
die Überwachungskontakte einer
externen Kontakterweiterung ein-

gebaut werden (siehe „Externe

Kontakterweiterung“).

Hinweis: Diese Startart ist für Not­halt-Anwendungen nicht zugelas­sen.

Max. erreichbar: Kat. 4, SIL3, PLe

SAFE 4.2 eco

Automatic start:

After the trigger element contacts
close the safety circuits close.

Loopbacks of external contactors
or contact expansions (SAFE X4)
can be looped into the start circuit
(S33-S11), please see “contact
expansion”.

Hint: This start type is not valid
for e-stop applications.

Max. achievable: cat. 4, SIL3, PLe

270416 14

SAFE 4 eco

Einkanalige Nothalt- und Schutz­tür-Überwachung mit überwach­tem Start

Single channel e-stop and safe­ty gate monitoring with moni­tored start button

Start

S11

S12

S21 S22

U

B

A1

A2

S33

S34

SAFE 4 eco

Die Freigabestromkreise schließen
bei geschlossenem Auslöseele­mentkontakt und dem Schließen
der Starttaste

Diese Schaltung gilt entsprechend
für Schutztüranwendungen.

Max. erreichbar: Kat. 4, SIL3, PLd

(Diese Kennwerte sind nur erreichbar bei
Verwendung von zwangstrennenden Schal­tern und Verlegung der Kabel in getrennten
Mantelleitungen!)

SAFE 4 eco

The safety circuits close if trigger
element contact is closed and the
start button is closed.

This wiring is also valid for safety
gate applications

Max. achievable: cat. 4, SIL3, PLd

(These Parameters are only ahievable
when using restricted guided switches and
the wiring is lead in separated coated
cables.)

Start

S11

S12

S21 S22

U

B

A1

A2

S33

SAFE 4.2 eco

Die Freigabestromkreise schließen
bei geschlossenem Kontakt des
Auslöseelements und dem Schlie­ßen der Starttaste

Diese Schaltung gilt entsprechend
für Schutztüranwendungen.

Max. erreichbar: Kat. 4, SIL3, PLd

(Diese Kennwerte sind nur erreichbar bei
Verwendung von zwangstrennenden Schal­tern und Verlegung der Kabel in getrennten
Mantelleitungen!)

SAFE 4.2 eco

The safety circuits close if the
trigger element contact is closed
and the start button is closed.

This wiring is also valid for safety
gate applications

Max. achievable: cat. 4, SIL3, PLd

(These Parameters are only ahievable
when using restricted guided switches and
the wiring is lead in separated coated
cables.)

Einkanalige Nothalt- und Schutz­tür-Überwachung mit nicht
überwachtem Start

Single channel e-stop and safe­ty gate monitoring without
monitored start button

Start

S11

S12

S21 S22

U

B

A1

A2

S33

S34

SAFE 4.1 eco

Nachdem der Kontakt des Auslö­seelements geschlossen wurde,
muss der Starttaster schließen,
damit die Freigabestromkreise
durchschalten.

Diese Schaltung gilt entsprechend
für Schutztüranwendungen.

Max. erreichbar: Kat. 4, SIL3, PLd

(Diese Kennwerte sind nur erreichbar bei
Verwendung von zwangstrennenden Schal­tern und Verlegung der Kabel in getrennten
Mantelleitungen!)

SAFE 4.1 eco

After the trigger element contact
is closed, the start button must be
closed in order the safety circuits
close.

This wiring is also valid for safety
gate applications

Max. achievable: cat. 4, SIL3, PLd

(These Parameters are only ahievable
when using restricted guided switches and
the wiring is lead in separated coated
cables.)

270416 15

SAFE 4 eco

Start

S11

S12

S21 S22

U

B

A1

A2

S33

SAFE 4.2 eco

Nachdem der Kontakt des Auslö­seelements geschlossen wurde,
muss der Starttaster schließen,
damit die Freigabestromkreise
durchschalten.

Diese Schaltung gilt entsprechend
für Schutztüranwendungen.

Max. erreichbar: Kat. 4, SIL3, PLd

(Diese Kennwerte sind nur erreichbar bei
Verwendung von zwangstrennenden Schal­tern und Verlegung der Kabel in getrennten
Mantelleitungen!)

SAFE 4.2 eco

After the trigger element contact
is closed, the start button must be
closed in order the safety circuits
close.

This wiring is also valid for safety
gate applications.

Max. achievable: cat. 4, SIL3, PLd

(These Parameters are only ahievable
when using restricted guided switches and
the wiring is lead in separated coated
cables.)

S11

S12

S21 S22

S33

S34

U

B

A1

A2

SAFE 4.1 eco

Die Freigabestromkreise schließen
mit dem Schließen des Auslösee­lementkontakts.

Hinweis: Diese Startart ist für Not­halt-Anwendungen nicht zugelas­sen.

Max. erreichbar: Kat. 4, SIL3, PLd

(Diese Kennwerte sind nur erreichbar bei
Verwendung von zwangstrennenden Schal­tern und Verlegung der Kabel in getrennten
Mantelleitungen!)

SAFE 4.1 eco

The safety circuits close after the
trigger element contact is closed:

Note: This wiring is not valid for
e-stop applications.

Max. achievable: cat. 4, SIL3, PLd

(These Parameters are only ahievable
when using restricted guided switches and
the wiring is lead in separated coated
cables.)

S11

S22

S11 S12

U

B

A1

A2

S33

SAFE 4.2 eco

Die Freigabestromkreise schließen
mit dem Schließen des Kontakts
des Auslöseelements.

Hinweis: Diese Startart ist für Not­halt-Anwendungen nicht zugelas­sen.

Max. erreichbar: Kat. 4, SIL3, PLd

(Diese Kennwerte sind nur erreichbar bei
Verwendung von zwangstrennenden Schal­tern und Verlegung der Kabel in getrennten
Mantelleitungen!)

SAFE 4.2 eco

The safety circuits close after the
trigger element contact is closed:

Note: This wiring is not valid for
e-stop applications.

Max. achievable: cat. 4, SIL3, PLd

(These Parameters are only ahievable
when using restricted guided switches and
the wiring is lead in separated coated
cables.)

270416 16

SAFE 4 eco

Applikationen SAFE 4.3 eco
Applications SAFE 4.3 eco

Hinweis: Alle Applikationen SAFE

4.3 eco sind nicht für Nothaltan­wendungen zugelassen.

Hint: All SAFE 4.3 applications
are not valid for e-stop applica­tions.

Schutztürwächter mit überwach­ter Starttaste und Auslöseele­ment mit antivalent schaltenden
Kontakten

Safety gate mit monitored start
button and antivalent switching
safety gate contacts

Start

S21

S22

S11 S12

S34

U

B

A1

A2

SAFE 4.3 eco

Die eingezeichnete Schalterstellung
entspricht einer geschlossenen Tür.

Die Freigabestromkreise schließen
mit dem Öffnen der Starttaste.

Max. erreichbar: Kat. 4, SIL3, PLe

SAFE 4.3 eco

The shown contact positions refer
to a closed safety gate.

The safety circuits close after the
start button is opened.

Max. achievable: cat. 4, SIL3, PLe

Schutztürwächter mit nicht
überwachtem Start und Auslö­selement mit antivalent schal­tenden Kontakten

Safety gate with not monitored
start and antivalent switching
safety gate contacts

Start

S11

S12

S21 S22

S33

U

B

A1

A2

SAFE 4.3 eco

Die eingezeichnete Schalterstellung
entspricht einer geschlossenen Tür.

Bei geschlossenem Startschalter
werden die Freigabestromkreise
geschlossen, sobald der Schutztür­kontakt geschlossen wird.

Bei geöffnetem Schalter schließen
die Freigabestromkreise, sobald
der Starttaster schließt.

Max. erreichbar: Kat. 4, SIL3, PLe

SAFE 4.3 eco

The shown contact positions refer
to a closed safety gate.

If the start button is closed per­manently, the safety circuits close
after the safety gate contacts are
closed immediately.

If the start button is open, the
safety circuits close after the start
button is closed.

Max. achievable: cat. 4, SIL3, PLe

S33

U

B

A1

A2

S11

S12

S21 S22

SAFE 4.3 eco

Die eingezeichnete Schalterstellung
entspricht einer geschlossenen Tür.

Die Freigabestromkreise schließen
mit dem Schließen des Schutztür­Kontaktes.

Max. erreichbar: Kat. 4, SIL3, PLe

SAFE 4.3 eco

The shown contact positions refer
to a closed safety gate.

The safety circuits close after the
start button is opened.

Max. achievable: cat. 4, SIL3, PLe

270416 17

SAFE 4 eco

Kontakterweiterungen /
contact expansions

U

B

A1 A2

U

B

A1

A2

Startkreis

14

23

24

U1

K1

U22

K21

13

SAFE 4 eco

SAFE 4.3 eco

SAFE 4.2 eco

SAFE 4.1 eco

SAFE X4

Y1

Y2

Beispiel: Sichere Kontakterweite­rung mit SAFE X4 (mit Quer­schlussüberwachung)

Über die Freigabestromkreise 13-14
und 23-24 wird das SAFE X4 ange­steuert.

Die Rückführkontakte des SAFE X4
(Y1-Y2) werden in den Startkreis des
SAFE 4 eco (alle Varianten) einge­schleift.

Die korrekte Startapplikation entneh­men Sie bitte der vorangegangenen
Beschreibung.

Die Freigabestromkreise des SAFE X4
schalten, sobald die Freigabestromkrei­se des SAFE 4 eco (alle Varianten)
geschlossen sind.

Bitte beachten Sie die Beschreibung
des SAFE X4, hier finden Sie auch
weitere Vorschläge zu Kontakterweite­rungen.

Max. erreichbar: Kat. 4, SIL3, PLe

(Beachten Sie hierzu die maximale Anzahl
der Geräte!)

Example: Safe contact expan­sion with SAFE X4 (with cross
circuit monitoring)

The SAFE X4 is triggered by the
safety contacts 13-14 and 23-24.

The loopback contacts of the SAFE
X4 (Y1-Y2) are looped into the start
circuit of the SAFE 4 eco (all vari­ants).

Please see the correct start applica­tion above.

The safety circuits of the SAFE X4
close as soon as the safety contacts
of the SAFE 4 eco (all variants) close.

Please refer to the manual of the
SAFE X4.

Max. achievable: cat. 4, SIL3, PLe

(Remark the maximum number of devic­es!)

24

14

23

13

K1

K2

K2

K1

SAFE 4 eco

SAFE 4.3 eco

SAFE 4.2 eco

SAFE 4.1 eco

Startkreis

Beispiel: Sichere Kontakterweite­rung mit externen Schützen (mit
Querschlussüberwachung)

Über die Freigabestromkreise 13-14
und 23-24 werden die externen Schüt­ze angesteuert.

Die Rückführkontakte der externen
Schütze werden in den Startkreis des
SAFE eco (alle Varianten) eingeschleift.
In diesem Beispiel ist ein zusätzlicher
Starttaster vorgesehen.

Die externen Schütze schalten, sobald
die Freigabestromkreise des SAFE 4
eco (alle Varianten) geschlossen sind.

Die korrekte Startapplikation entneh­men Sie bitte der vorangegangenen
Beschreibung.

Bitte beachten Sie die Beschreibungen
der externen Schütze / Relais.

Bitte beachten Sie fernerhin, dass aus­schließlich Relais und Schütze mit
Zwangsführung zugelassen sind.

Max. erreichbar: Kat. 4, SIL3, PLe

(Beachten Sie hierzu die maximale Anzahl
der Geräte)

Example: Safe contact expan­sion with external contactors
(with cross circuit monitoring)

The external contactors are triggered
by the safety contacts 13-14 and
23-24.

The loopback contacts of the external
contactors are looped into the start
circuit of the SAFE 4 eco (all vari­ants). In this example an addional
start button is mounted.

Please see the correct start applica­tion above.

The safety circuits of the external
contactors close as soon as the safe­ty contacts of the SAFE 4 eco (all
variants) close.

Please refer to the manual of the
external contactors.

Please continue to refer that only
forcibly guided relais and contactors
are valid.

Max. achievable: cat. 4, SIL3, PLe

(Remark the maximum number of devic­es!)

270416 18

SAFE 4 eco

Name / Name:

Spannung / Voltage:

Artikel-Nummer. / Article number:

SAFE 4 eco

24 V AC/DC

AR.9675.2000

SAFE 4 eco

115 V AC

AR.9675.4000

SAFE 4 eco

230 V AC

AR.9675.5000

SAFE 4.1 eco

24 V AC/DC

AR.9678.2000

SAFE 4.1 eco

115 V AC

AR.9678.4000

SAFE 4.1 eco

230 V AC

AR.9678.5000

SAFE 4.2 eco

24 V AC/DC

AR.9676.2000

SAFE 4.2 eco

115 V AC

AR.9676.4000

SAFE 4.2 eco

230 V AC

AR.9676.5000

SAFE 4.3 eco

24 V AC/DC

AR.9677.2000

SAFE 4.3 eco

115 V AC

AR.9677.4000

SAFE 4.3 eco

230 V AC

AR.9677.5000

Gerätevarianten / Devices

270416 19
