Riese SAFE 1, SAFE 1.1 User guide [ml]

SAFE 1/1.1

Channel
2
Channel
1

13 23 33

A1 Y1 Y2

14 24 34

41 42 A2

riese

14 24 34 42

Safe 1

Power

13 23 33 41

CM Manufactory GmbH
Otto-Hahn-Str. 3
D-72406 Bisingen
Tel. [phone]
Fax. [phone]
www.automation-safety.de

Zielgruppe/
Target audience

Zeichenerklärung/
Explanation of
signs





270416 1

Einleitung

Diese Betriebsanleitung soll Sie mit dem
Not-Halt Sicherheitsrelais und Schutz­türwächter SAFE 1 / SAFE 1.1
vertraut machen.

Die Betriebsanleitung richtet sich an fol­gende Personen:

 Qualifizierte Fachkräfte, die Sicher-

heitseinrichtungen für Maschinen und
Anlagen planen und entwickeln und
mit den Vorschriften über Arbeitssi­cherheit und Unfallverhütung vertraut
sind.

 Qualifizierte Fachkräfte, die Sicher-

heitseinrichtungen in Maschinen und
Anlagen einbauen und in Betrieb
nehmen.

In dieser Betriebsanleitung werden einige
Symbole verwendet, um wichtige Infor­mationen hervorzuheben:

Dieses Symbol steht vor Textstellen, die
unbedingt zu beachten sind. Nichtbeach­tung führt zur Verletzung von Personen
oder zu Sachbeschädigung

Dieses Symbol kennzeichnet Textstellen,
die wichtige Informationen enthalten.

Dieses Zeichen kennzeichnet auszufüh­rende Tätigkeiten

Nach diesem Zeichen wird beschrieben,
wie sich der Zustand nach einer ausge­führten Tätigkeit ändert.

© Copyright Alle Rechte vorbehalten. Änderun-

gen, die dem technischen Fortschritt dienen, vor­behalten.

SAFE 1/1.1

Original Betriebsanleitung

Sicherheitsschaltgerät für Not-Halt­Kreise und Schutztürüberwachungs­kontakte

Original operating instructions

Safety controller for e-stop and safety
gate monitoring applications

Introduction

This operating instruction should make
you familiar with the emergency stop and
safety gate monitoring relays
SAFE 1 / SAFE 1.1

The operating instruction is addressed to
the following persons:

 Qualified professionals who plan and

develop safety equipment for ma­chines and plants and who are famil­iar with the safety instructions and
safety regulations.

 Qualified professionals, who install

safety equipment into machines and
plants and put them into operation.

The operating instruction contains sever­al symbols which are used to high-light
important information:

This symbol is placed in front of text
which has to be absolutely paid attention
to. Nonobservance leads to serious inju­ries or damage to property.

This symbol is placed in front of text,
which contains important information.

This sign is placed in front of activities

After this sign follows a description on
how the situation has changed after an
activity is performed.

© Copyright All rights reserved. Changes, which

serve technical improvements are reserved.

SAFE 1/1.1

Bestimmungsgemäße
Verwendung

Application:

Zu Ihrer Sicherheit

For your safety

Sicherheitshinweise

Das Sicherheitsrelais SAFE 1 / SAFE 1.1
sind bestimmt für den Einsatz in:

 Ein-oder zweikanalige Schaltungs-

technik für Not-Halt-Schalter

 Ein-oder zweikanalige Schaltungs-

technik mit Grenztaster für
Schiebeschutzgitter.

Personen - und Sachschutz sind nicht
mehr gewährleistet, wenn das Sicher­heitsrelais nicht entsprechend seiner
bestimmungsgemäßen Verwendung
eingesetzt wird.

Beachten Sie unbedingt die folgenden
Punkte:

 Das Gerät darf nur unter Beachtung

dieser Betriebsanleitung von Fach­personal installiert und in Betrieb ge­nommen werden, das mit den gel­tenden Vorschriften über Arbeitssi­cherheit und Unfallverhütung vertraut
ist. Elektrische Arbeiten dürfen nur
von Elektrofachkräften durchgeführt
werden.

 Beachten Sie die jeweils gültigen

Vorschriften, insbesondere hinsicht­lich der Schutzmaßnahmen.

 Reparaturen, insbesondere das Öff-

nen des Gehäuses, dürfen nur vom
Hersteller oder einer von ihm beauf­tragten Person vorgenommen wer­den. Ansonsten erlischt jegliche Ge­währleistung.

 Vermeiden Sie mechanische Er-

schütterungen beim Transport oder
im Betrieb; Stöße größer 5g/33Hz
können zur Beschädigung des Gerä­tes führen.

 Montieren Sie das Gerät in einem

staub- und feuchtigkeitsgeschütztem
Gehäuse; Staub und Feuchtigkeit
kann zu Funktionsstörungen führen.

 Sorgen Sie für eine ausreichende

Schutzbeschaltung bei kapazitiven
und induktiven Lasten an den Aus­gangskontakten.

Safety indications

The safety relay SAFE 1 / SAFE 1.1 can
be used for:

 Single-or dual channel capability for

emergency stop.

 Single-or dual channel capability with

limit switches for safety gates.

Person and object – protection aren’t

guarantee, if the safety relay isn’t use by

adequate define application.

Please note the following points:

 The unit should only be installed and

operated by persons, who are famil­iar with both these instructions and
the current regulations for safety at
work and accident prevention.

 Follow local regulations as regards

preventative measures.

 Any guarantee is void following

opening of the housing or unauthor­ized modifications.

 Avoid mechanical vibrations greater

than 5 g / 33 Hz when transporting
and in operation.

 The unit should be panel mounted in

an enclosure rated at IP 54 or better,
otherwise dampness or just could
lead to function impairment.

 Adequate fuse protection must be

provided on all output contacts with
capacitive and inductive loads.

270416 2

SAFE 1/1.1

Überwachungslogik /
control logic

~ ~

+

~

~

=

K1

elektr.
Sicherung /
electr. fuse

A1
(+)A2(-)

Y1

Y2

14

K2

K2

24 34 42

K1

13 23 33 41

13-14, 23-24, 33-34

41-42

Aufbau und Funktionsweise

Ausgangskontakte:

Sicherheitsstrompfade (Schließer)

Signalisierungsstrompfad (Öffner)

Für das Betreiben des Gerätes muß eine
Hilfsspannung an die Klemmen A 1 und
A 2 angelegt werden. Die LED `Netz`
leuchtet bei geschlossenem Not-Halt­Schalter.

Zum START des Gerätes muß die
Klemme Y2 mit Y1 über einen Schließer­kontakt überbrückt werden. Die Funktion
wird bei der Überbrückung der Klemmen
Y2 und Y1 gestartet.

Danach sind die Kontakte 13-14, 23-24,
33-34 geschlossen, der Kontakt 41-42
geöffnet. Die LED´s Kanal 1 und Kanal 2
leuchten.

In Reihe zu dem START-Taster kann
die Schaltung eines externen Schützes
überwacht werden (siehe Anwendungs­beispiel 2)

Varianten:

SAFE 1: ohne Überwachung der

Start-Taste

SAFE 1.1: mit Überwachung der

Start-Taste

Assembly and function
(function circuit diagram)

Output contacts:

safety circuits (normally open)

auxiliary circuits (normally closed)

An supply voltage must be applied at
terminals A 1 and A 2. Power LED illumi­nates if the emergency stop is closed.

To START the unit, terminals Y2 and Y1
must be bridged with a normally open
contact. The unit works if you close this
contact.

At this time the contacts 13-14, 23-24
and 33-34 are closed, contact 41-42 is

opened. The LED’s channel 1 illuminate,

channel 2 illuminate.

In series to this START-button an
external contactor can be controlled
(see application 2).

Devices:

SAFE 1: without monitoring of the

start bottom

SAFE 1.1: with monitoring of the

start bottom

270416 3

SAFE 1/1.1

Start über Start-Taste / start over start-button

Y2

Y1

Start

Automatische Aktivierung / automatic activation

Y2

Y1

K2 ext

K1 ext

Start über Start-Taste und Anschluß

Maschinenfreigabekreise / Schützkontrolle

start over start-button and

connection maschine-release-circle

Y2

Y1

Start

Channel
2
Channel
1

13 23 33

A1 Y1 Y2

14 24 34

41 42 A2

riese

14 24 34 42

Safe 1

Power

13 23 33 41

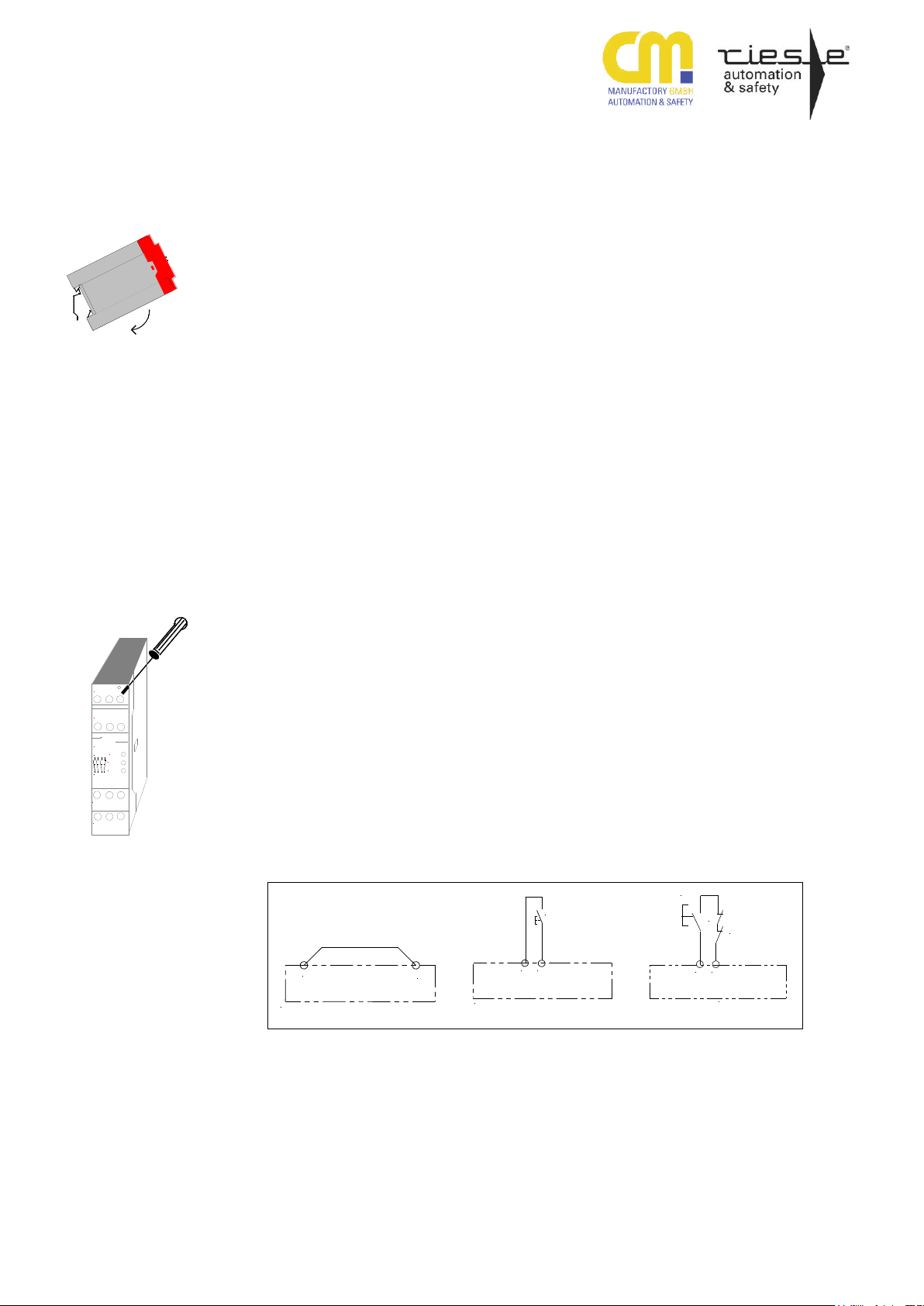

Mechanische
Montage

mechanical
mounting

Elektrischer
Anschluß

Electronic
connection

Montage und Inbetriebnahme

Für eine sichere Funktion muß das Si­cherheitsrelais in ein staub- und feuchtig­keitsgeschütztes Gehäuse eingebaut
werden (IP54).



Führen Sie die Verdrahtung entspre­chend des Verwendungszweckes durch.
Orientieren Sie sich dabei an den An­wendungsbeispielen. Generell ist das
Sicherheitsrelais nach folgenden Anga­ben zu verdrahten:

1. Aktivierungs- und Rückführungskreis



Montieren Sie das Sicherheits­relais auf eine Normschiene

schließen

Automatische Aktivierung:
Y2 – Y1 brücken oder externe
Schütze schließen.

Bedingte Aktivierung:
Taster an Y2 – Y1 anschließen
(keine Brücke an Y2 – Y1). Ex­terne Schütze werden in Reihe
zum START-Taster an die
Klemmen Y2 –Y1 angeschlos­sen.

Mounting and opening

The unit should be panel mounted in an
enclosure rated at IP 54 or better, other­wise dampness or dust could lead to
function impairment.

 There is a notch on the rear of

the unit for DIN-Rail attachment.

Carry out the wire appropriate the use.
According to the examples of application.
General the safety-relay has to be wire
under following specifications:

1. Close the feedback control loop and
the activation circuit



Automatic activation:
bridge Y2 – Y1 or close N.C.
contacts of external contactors.

Conditional activation:
Connect button on Y2 – Y1 (no
bridge on Y2 – Y1). N.C. con­tacts of external contactors are
wired in series with the START­button at the terminals
Y2 – Y1.

270416 4

SAFE 1/1.1

Auslöse­element
trigger
element

A1 (+) A2 (-)

zweikanalig / dual channel

24 VAC/DC

einkanalig / single-channel

A1 (+) A2 (-)

Auslöse­element
trigger
element

24 VAC/DC24 VAC/DC

Channel
2
Channel
1

13 23 33

A1 Y1 Y2

14 24 34

41 42 A2

riese

14 24 34 42

Safe 1

Power

13 23 33 41

2. Eingangskreis schließen



Einkanalig: Schließen sie den
Kontakt des Auslöseelementes
an positive Versorgungsspan­nung und A1 (+) an



Zweikanalig: Schließen sie die
Kontakte des Auslöseelementes
an positive Versorgungsspan­nung - A1 (+) und Masse - A1 (-)
an.

Die Verdrahtung der Versor­ gungsspannung ist abhängig
vom Gerätetyp (s. Typen­ schild am Gerät).

3. Versorgungsspannung
Uv 24V AC/DC

2. Close input circuit



Singel-channel: Connect con­tacts from trigger element to
positive supply voltage and
A1 (+).



Dual-channel: connect contact
from trigger element to positive
supply voltage – A1 (+) and
earth – A1(-).

The wire of the supply voltage is de­pendent on device-model (see type plate
on the device).

3. Supply voltage
Uv 24V AC/DC

270416 5



Einkanalig: Schließen Sie die
Versorgungsspannung Uv + UvN
über den Kontakt des Not-Halt
bzw. Schutztürschalters an die
Klemmen A1 und U v -UvN
(Null-Leiter) direkt an die Klem­me A2 an.

4. Zweikanalig: Schließen Sie die Ver­sorgungsspannung Uv + UvN über
den Kontakt des Not-Halt bzw.
Schutztürschalters an die Klemmen
A1 und U v - UvN über den zweiten
Kontakt des Not-Halt-Schalters an
die Klemme A2 an.

Beachten Sie unbedingt die maximalen
Leitungslängen.



Single-channel: The Supply volt­age Uv + has to be connected
over the contact from emergen­cy stop / safety gate monitoring
to the terminal A1 and Uv
directly to terminal A2

4. Dual-channel: over the second con-

tact from emergency stop / safety
gate Monitoring to the terminal A2.

Please note the max. lengths of the ca­bles.

SAFE 1/1.1

1.

1.

2.

3.

Erdschluß bei
AC - DC-Variante
(mit elektr. Sicherung) /
Earth fault
AC / DC-version
(with electronic fuse
protection)

Fehlfunktion der
Kontakte /
Faulty contact
functions

Nur eine oder
keine LED brennt /
Only one or no
LED illuminates

Wartung und Reparatur

Das Sicherheitsrelais arbeitet wartungs­frei.

Zum Austausch des Gerätes empfehlen
wir die Kabel 1 zu 1 abzuschrauben und
an das Austauschgerät anzuschrauben.

1. Kabel abschrauben und an dem Aus­tauschgerät anschrauben.

2. Defektes Gerät von der Hutschiene
nehmen.

3. Austauschgerät auf Hutschiene mon­tieren.

Fehler/Störungen, Auswirkung
und Maßnahmen

Die Sicherung löst aus. Die Ausgangs­kontakte öffnen. Nach Wegfall der Stö­rursache und Einhalten der
Betriebs-spannung ist das Gerät
wieder betriebsbereit.

Bei verschweißten Kontakten ist nach
Öffnen des Ausgangskreises keine neue
Aktivierung möglich.

Externer Beschaltungsfehler oder
interner Fehler. Externe Beschaltung
prüfen. Wenn Fehler immer noch
vorhanden, Gerät an CM Manufacto­ry GmbH einschicken.

Maintenance and repair

The safety – relay function maintenance­free.

For exchange of the device, we advise to
screw off the terminals1 to 1 and to
screw on the exchange-device.

1. You must screw off the cable and
screw on the exchange - device.

2. Take away the defective device
from the DIN - Rail.

3. Mount the new device on the DIN

- Rail.

Faults, effect and measures

An electronic fuse release the output
contacts to open. Once the reason of the
disturbance is removed and the rated
voltage is observed, the device is ready
for operation.

In the case of welded contacts, further
activation is not possible following an
opening of the input circuit.

External wiring or internal fault is present.
Test the external wiring.

When the flaw is still available, send
the device to CM Manufactory GmbH.

270416 6

SAFE 1/1.1

Elektrische Daten / electrical data

Versorgungsspannung Uv / supply voltage

24V AC/DC

Spannungsbereich / voltage range

0,90 ...1,1 UB

Frequenz (AC-Variante) / frequency (AC-type)

50 ... 60 Hz

Leistungsaufnahme ca. / power consumption appr.

ca. 2,5 VA / 2,5 W

Leitungsdaten / conductor data

Leiteranschluß / conductor connection

2 x 1,5 mm2 Massivdraht (Cu) / massive wire

2 x 1,5 mm2 Litze (Cu) mit Hülse / strand with hull DIN VDE 46228

use 60/75°C copper wire only!

Max. Leitungslängen (Eingangskreis) /
max. conductor length (input circuit)

Leiterquerschnitt / conductor cross-section

2 x 1,5 mm2

Kapazität / capacity

150 nF/km

Widerstand / resistance

11,7 Ohm /km

Temperatur / temperature

+ 25°C

Max. Länge / max. length

2 x 0,5 km (einkanalig / single channel)

4 x 0,5 km (zweikanalig / dual channel)

Kontaktdaten / contact data

Kontaktbestückung / contact-allocation

3 Schließer / 1 Öffner 3 normally safety open / 1 auxiliary closed

Kontaktart / contact type

Relais zwangsgeführt / relay positive guided

Kontaktmaterial / contact material

AgSnO2 oder vergleichbares Material / AgSnO2 or comparable mate­rial

Schaltspannung / switching voltage

250V AC, 24V DC

Schaltstrom / switching current

5 A

Max. Schaltvermögen / max. switching capability
DIN EN 60947-5-1

AC 14 230 V / 5,0 A
DC 13 24 V / 5,0 A

Schaltleistung max. / max. switching capacity

1250 VA (ohmsche Last) / 1250 VA (ohm load)

Mechanische Lenbensdauer / mechanical lifetime

107 Schaltspiele / switches

Kriech- und Luftstrecken / creeping distance and

clearance

-DIN VDE 0160 für Verschmutzungsgrad 2,
Überspannungskategorie 2 / 250 V

DIN VDE 0160 at pollution grade 2,

over voltage category 2 / 250 V

-Basisisolierung: Überspannungskategorie 3 / 250 V

basis isolation: over voltage category 3 / 250 V

Kontaktabsicherung / contact security

6,3 A flink oder 4 A träge DIN VDE 0660 Teil 200
6,3 A brisk or 4 A inert DIN VDE 0660 part 200

Kurzschlussfestigkeit / Short Circuit Withstand
1kA, SCPD*) sicherungseinsatz Typ (Größe D01) /
fuse link type (size D01)

10gG

*) Short Circuit Protection Device

Rückfallverzögerung K1/delay on deenergisation K1

< 100 ms

Wiederbereitschaftszeit (minimale Abschaltzeit der
Eingänge) / restarting readines time (minimum switch
off time the inputs)

0,5 s

Mechanische Daten / mechanical data

Gehäusematerial / housing material

Noryl SE 100

Abmessungen (BxHxT) in mm / dimensions ( bxhxd )

22,5 x 80 x 99

Befestigung / fastening

Schnappbefestigung für Normschiene / click-fastening for DIN-Rail

Max. Anzugsdrehmoment / max. tighening torque

0,4 Nm
(Tighten to 1 N.m. Overtorquing may cause enclosure breakage.)

Gewicht mit Klemmen / weight with terminals

Max. 185g

Lagerung / storage

In trockenen Räumen / in dry areas

Umgebungsdaten / environmental data

Umgebungstemperatur / operating temperature

-25°C ... +55°C

Luftfeuchte / humidity

Schutzart Klemmen / terminal type

IP 20 DIN VDE 0470 Teil 1 / part 1

Schutzart Gehäuse / housing type

IP 40 DIN VDE 0470

Stoßfestigkeit / shock resistance

5g, 33 Hz VDE 0160

Zertifizierungen / certifications

Geprüft nach / tested in accordance with

EN ISO 13849-1

Erreichtes Level/Kategorie / achieved level/category

Performance Level d , Kat.3

MTTFd [Jahre] / MTTFd [years]

37,57 “hoch/high”

DC

90% “mittel/medium”

CCF

erfüllt/achieved

Technische Daten / Technical Data

270416 7

SAFE 1/1.1

24V AC/DC

A2(-)

Y1Y2

A1(+)

START

Halt/
E­STOP

Not-

411333

23

24V AC/DC

A2(-)A1(+)

Y2 Y1

START

ext.

Not­Halt/

STOP

K

1

ext.

K

2

E-

13

23

4133

ext.

K

2

K

1

ext.

14

ext.

ext.

S

U

24V AC/DC

A1(+)

Y2Y1

START

S1

A2(-)

13

23

41 33

bis Kategorie 2; SIL1; PLd
erreichbar
up to category 2; SIL1; PLd
reachable

bis Kategorie 2; SIL1; PLd
erreichbar
up to category 2; SIL1; PLd
reachable

bis Kategorie 2; SIL1; PLd
erreichbar
up to category 2; SIL1; PLd
reachable

270416 8

Anwendungsbeispiele

Beispiel 1: Einkanalige
Not-Halt-Schaltung.

Mit dem START-Taster wird das Gerät
aktiviert. Die Kontakte 13-14, 23-24, 33­34 schließen und der Kontakt 41-42 öff­net. Über den AUS-Taster oder Not-Halt
fallen die Kontakte in ihre Grundstellung
zurück.

Beispiel 2: Einkanalige Not-Halt­Schaltung mit externer Kontakterweite­rung (2 Schütze) und Kontaktüberwa­chung.

In diesem Beispiel werden 2 externe
Schütze mit Kontaktzwangsführung ver­wendet. Je ein Öffnerkontakt dieser bei­den Schütze muß in Reihe zum START­Taster angeschlossen werden. Über
einen Schalter S ext. können die exter­nen Schütze zu einem beliebigen Zeit­punkt dazugeschaltet bzw. abgeschaltet
werden, wenn das SAFE 1... aktiviert ist.

Beispiel 3: Einkanalige Schutztür­überwachung

Wird der Schutztürtaster S 1 geschlos­sen, bleiben die Ausgangskontakte un­verändert. Erst mit der START-Taste wird
das Gerät aktiviert. Die Kontakte 13-14,
23-24 und 33-34 schließen. Beim Öffnen
des Schutztürtasters fallen die Kontakte
unverzögert in ihre Grundstellung zurück.
Mittels einer Brücke zwischen Y2-Y1 ist
eine automatische Aktivierung möglich.
Diese Funktion ist nur mit der Geräteva­riante SAFE 1 möglich.

Ergänzender Hinweis

Bei entsprechender Verdrahtung nach
Applikationsbeispielen 1 bis 3 muss
durch den Anwender eine Anbindung an
die Maschinensteuerung für die zyklische
Testung erfolgen.

Examples for applications

Example 1: Single-channel emergency
stop.

Pressing the START-button, the unit will
be activated. Contacts 13-14, 23-24 and
33-34 are closed, contact 41-42 opens.
Pressing the emergency stop will reset
the contacts.

Example 2: Single-channel emergency
stop with external contact extension
(2 contactors) and contact monitoring.

In this application uses two external posi­tive guided contactors. One normally
closed contact of each contactor must be
connected in series to the START-button.
Through the switch S ext. the external
contactors can be operated or turned off
at any time the SAFE 1... is activated.
.

Example 3: Single-channel gate moni­toring

If the button S1 of the gate is closed the
output contacts do not change. Pressing
the START-button activates the SAFE 1..
The contacts 13-14,23-24 and 33-34 are
closed. Opening S1 of the safety gate the
outputs open immediately. By bridging
the START-button terminals Y1 and Y2
the relay will start automatically and reset
automatically. Automatic start and reset
start is only possible using the SAFE 1
version.

Additional advice

With wiring according to application ex­amples 1 to 3 the user must provide a
connection to the machine control for
cyclic testing.

SAFE 1/1.1

24V AC/DC

A1(+)

Y2 Y1

START

Halt/
E­STOP

Not-

A2(-)

13

23

4133

24V AC/DC

Y2Y1

A1(+)

S1

START

S2

23

A2(-)

13

3341

bis Kategorie 3; SIL2; PLd
erreichbar
up to category 3; SIL2; PLd
(mit getrennten
Mantelleitungen)

bis Kategorie 3; SIL2; PLd
erreichbar
up to category 3; SIL2; PLd
reachable
(mit getrennten
Mantelleitungen)

Beispiel 4: Zweikanalige Not-Halt­Schaltung.

Bei der zweikanaligen Not-Halt­Schaltung werden die Öffnerkontakte
des Not-Halt-Schalters in Reihe zur
Spannungsversorgung geschalten. Mit
dem START-Taster wird das Gerät akti­viert. Die Kontakte 13-14, 23-24 und 33­34 schließen, der Kontakt 41-42 öffnet.
Über den Not-Halt-Schalter fallen die
Kontakte in ihre Grundstellung zurück.

Beispiel 5: Zweikanalige Schutztür­überwachung.

Werden die Schutztürtaster geschlossen,
bleiben die Ausgangskontakte unverän­dert. Erst mit der START-Taste wird das
Gerät aktiviert. Die Kontakte 13-14, 23­24 und 33-34, der Kontakt 41-42 öffnet.
Beim Öffnen der Schutztürtaster fallen
die Kontakte unverzögert in ihre Grund­stellung zurück. Mittels einer Brücke zwi­schen Y2-Y1 ist eine automatische Akti­vierung möglich. Diese Funktion ist nur
mit der Gerätevariante SAFE 1 möglich.

Example 4: Dual-channel emergency
stop.

For this application the normally closed
contacts of the emergency STOP-button
must be connected in series to the power
supply. With the START-button the unit is
started. The contacts 13-14, 23-24 and
33-34 are closed, contact 41-42 opens.
Pressing the emergency stop will rest the
contacts.

Example 5: Dual-channel safety gate
monitoring.

If the safety gate switches S1 and S2 are
closed, the output contacts remain un­changed. The device will be activated
with the START-button. Contacts 13-14,
23-24 and 33-34 closed, contact 41-42
opens. Opening the safety gate switches
return the contacts immediately to their
normal position. By bridging the START­button terminals Y2 and Y1 the relay will
start automatically and reset automatical­ly. Automatic start and automatic reset is
only possible using the SAFE 1 version.

270416 9
