Page 1

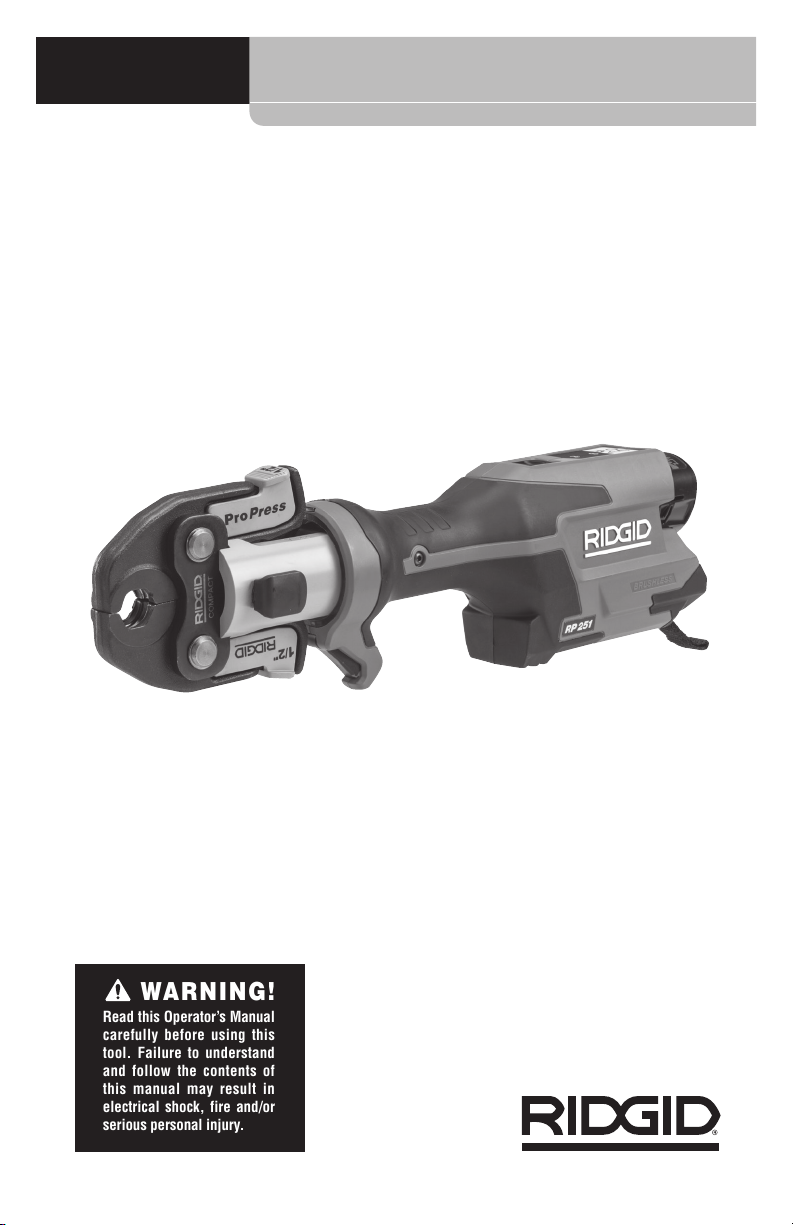

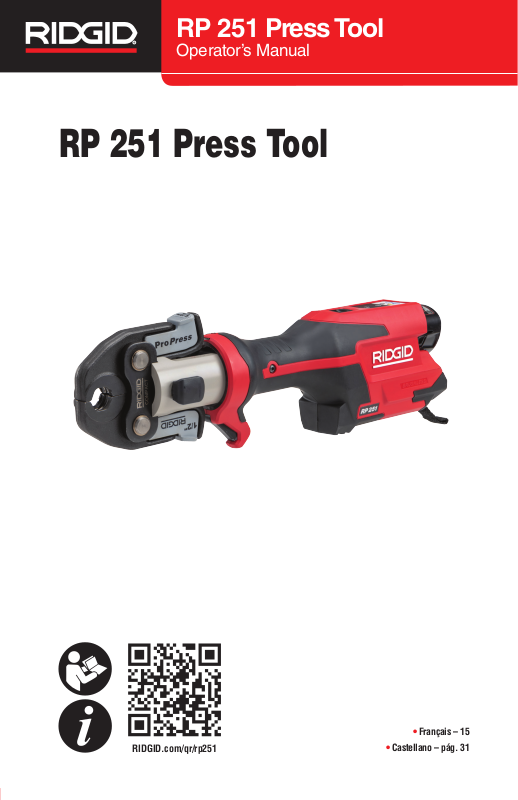

RP 251 Press Tool

Operator’s Manual

RP 251 Press Tool

RIDGID.com/qr/rp251

• Français – 15

• Castellano – pág. 31

Page 2

RP 251 Press Tool

Table of Contents

Safety Symbols .................................................................................................................... 2

General Power Tool Safety Warnings

Work Area Safety .............................................................................................................. 2

Electrical Safety ................................................................................................................ 2

Personal Safety ................................................................................................................. 3

Power Tool Use And Care ................................................................................................. 3

Battery Tool Use And Care ................................................................................................ 4

Service .............................................................................................................................. 4

Specific Safety Information

Press Tool Safety .............................................................................................................. 4

RIDGID® Contact Information .............................................................................................. 5

Description ........................................................................................................................... 5

Specifications ...................................................................................................................... 6

Standard Equipment ......................................................................................................... 7

RIDGID Link App Connection (Wireless Communication) ............................................... 7

Pre-Operation Inspection .................................................................................................... 8

Set-Up and Operation .......................................................................................................... 9

Removing/Installing Attachment ........................................................................................ 9

Preparing Connection ....................................................................................................... 9

Pressing A Fitting With Typical Scissor Jaws ................................................................... 10

Pressing A Fitting With Typical Actuator And Press Ring Set ...........................................11

Inspecting The Pressed Connection ................................................................................11

Cold Weather Operation .................................................................................................... 12

Storage ............................................................................................................................... 12

Maintenance Instructions

Cleaning And Lubrication ................................................................................................ 12

Updating Firmware ......................................................................................................... 12

Troubleshooting ......................................................................................................... 12-13

Service And Repair ......................................................................................................... 13

Optional Equipment .......................................................................................................... 13

Disposal .............................................................................................................................. 13

Electromagnetic Compatibility (EMC) ............................................................................. 14

FCC/ICES Statement ................................................................................ Inside Back Cover

Declaration of Conformity ........................................................................ Inside Back Cover

Lifetime Warranty ................................................................................................. Back Cover

Original Instructions - English

999-995-443.10_REV. A

Page 3

RP 251 Press Tool

WARNING!

Read this Operator’s Man ual carefully before using this tool. Failure to understand and follow the contents of this manual may result in electrical shock, fire and/or serious person al injury.

Page 4

RP 251 Press Tool

RP 115 Press Tool

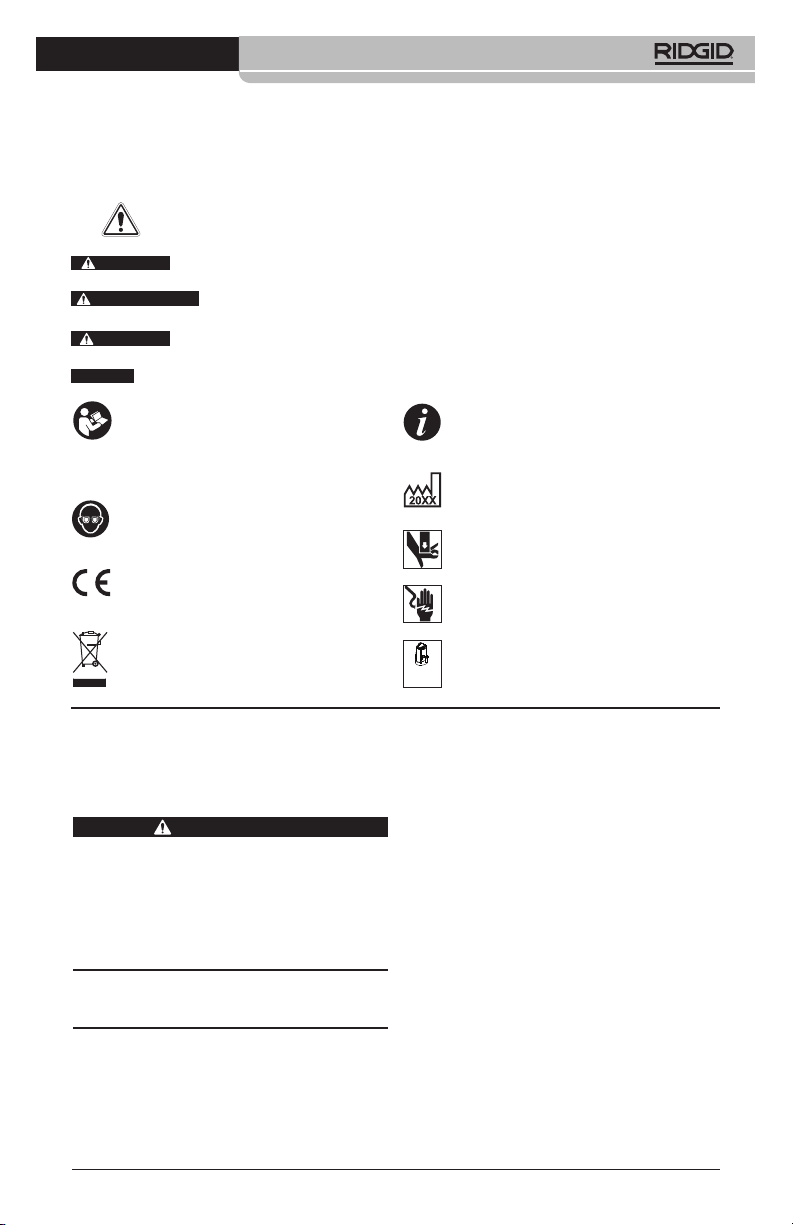

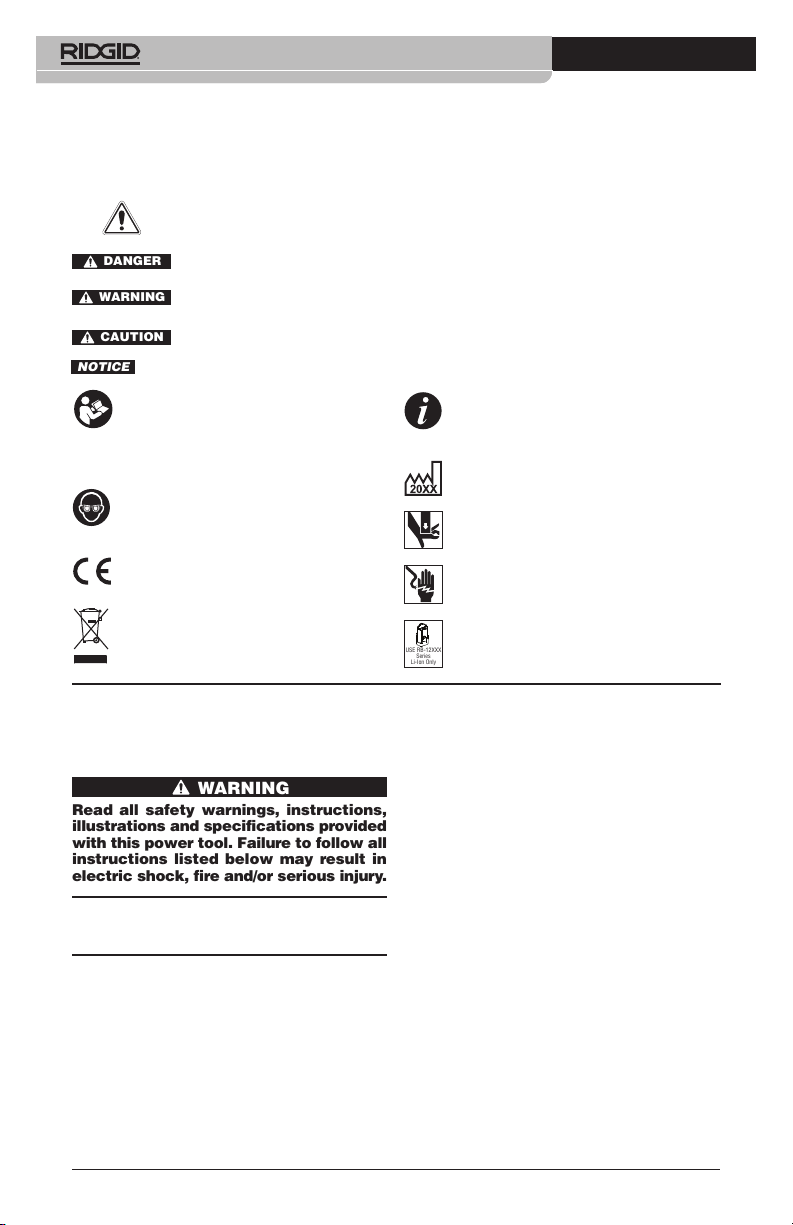

Safety Symbols

In this operator’s manual and on the product, safety symbols and signal words are used to communicate important safety information. This section is provided to improve understanding of these signal words and symbols.

This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death.

DANGER

WARNING

CAUTION

NOTICE

This symbol means read the operator’s manual carefully before using the equip-

ment. The operator’s manual contains important information on the safe and proper operation of the equipment.

DANGER indicates a hazardous situation which, if not avoided, will result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.

NOTICE indicates information that relates to the protection of property.

This is information symbol and indicates the product information available (including operators’ manual) by scanning the

adjacent QR code.

This symbol indicates the year of manuThis symbol means always wear safety glasses with side shields or goggles while using this equipment to reduce the risk of injury.

This symbol indicates this is electrical equipment meets the requirements of the applicable EC directives.

This symbol indicates this is electrical equipment that should not be disposed of with household waste. See “Disposal”

section.

facture of the product.

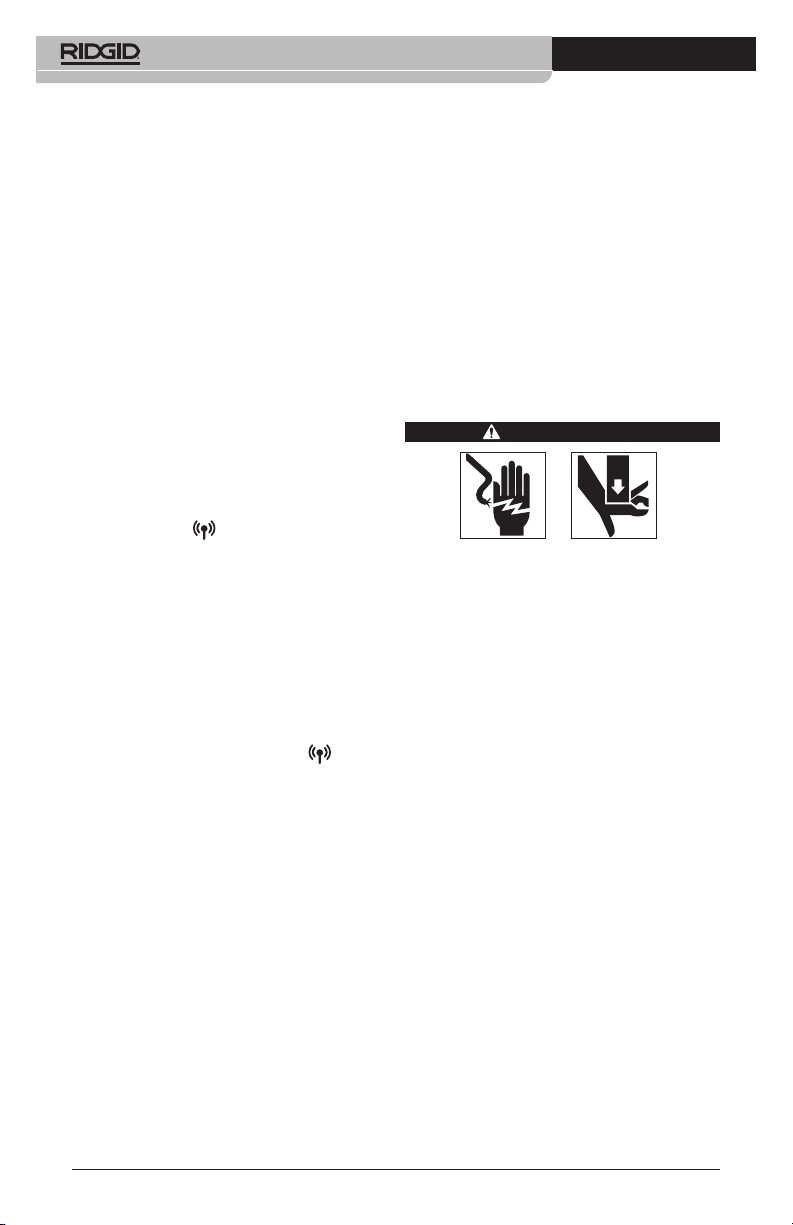

This symbol indicates the risk of hands,

fingers or other body parts being crushed.

This symbol indicates the risk of electrical

shock.

This symbol indicates that RIDGID

RB-12XXX series batteries (such as the

USE RB-12XXX

RIDGID RB1225R and RB-1225) can be

Series

Li-Ion Only

used with this equipment.

General Power Tool Safety Warnings*

WARNING

Read all safety warnings, instructions, illustrations and specifications provided with this power tool. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE!

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

• Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust.

Power tools create sparks which may ignite the dust or fumes.

• Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.

Electrical Safety

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified

plugs and matching outlets will reduce risk of electric shock.

• Avoid body contact with earthed or

Work Area Safety

• Keep work area clean and well lit. Clut-

grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is

tered or dark areas invite accidents.

* The text used in the general power tool safety warnings section of this manual is verbatim, as required, from the

applicable UL/CSA/EN 62841-1 standard. This section contains general safety practices for many different types of power tools. Not every precaution applies to every tool, and some do not apply to this tool.

999-995-443.10_REV. A

Page 5

RP 251 Press Tool

RP 115 Press Tool

an increased risk of electric shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.

• Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

• When operating a power tool outdoors,

use an extension cord suitable for outdoor use. Use of a cord suitable for out-

door use reduces the risk of electric shock.

• If operating a power tool in a damp

location is unavoidable, use a Ground Fault Circuit Interrupter (GFCI) protected supply. Use of a GFCI reduces the risk

of electric shock.

• If operating a power tool in a damp lo-

cation is unavoidable, use a Residual Current Device (RCD) protected supply.

Use of a RCD reduces the risk of electric shock.

• It is recommended that the tool always

be supplied via a Residual Current Device having a residual current of 30mA or less.

Personal Safety

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while oper-

ating power tools may result in serious personal injury.

• Use personal protective equipment. Al- ways wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

• Prevent unintentional starting. Ensure

the switch is in the OFF-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger

on the switch or energizing power tools that have the switch ON invites accidents.

• Remove any adjusting key or wrench before turning the power tool ON. A

999-995-443.10_REV. A

wrench or a key left attached to a rotating part of the power tool may result in personal injury.

• Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.

• Dress properly. Do not wear loose

clothing or jewelry. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connec-

tion of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection

can reduce dust-related hazards.

• Do not let familiarity gained from fre-

quent use of tools allow you to become complacent and ignore tool safety principles. A careless action can cause severe

injury within a fraction of a second.

Power Tool Use And Care

• Do not force the power tool. Use the correct power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch does not turn it ON and OFF. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

• Disconnect the plug from the power

source and/or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

• Store idle power tools out of the reach

of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

• Maintain power tools and accessories.

Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly

maintained power tools.

Page 6

RP 251 Press Tool

• Keep cutting tools sharp and clean. Pro-

perly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

• Use the power tool, accessories and

tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for

operations different from those intended could result in a hazardous situation.

• Keep handles and grasping surfaces

dry, clean and free from oil and grease.

Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

Battery Tool Use And Care

• Recharge only with the charger specified by the manufacturer. A charger that

is suitable for one type of battery pack may create a risk of fire when used with another battery pack.

• Use power tools only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire.

• When battery pack is not in use, keep

it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects that can make a connection from one terminal to another. Shorting the battery terminals

together may cause burns or a fire.

• Under abusive conditions, liquid may

be ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is damaged or modified. Damaged or modified batteries may exhibit unpredictable behavior resulting in fire, explosion or risk of injury.

• Do not expose a battery pack or tool to fire or excessive temperature. Exposure to fire or temperature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do

not charge the battery pack or tool outside the temperature range specified in the instructions. Charging improper-

ly or at temperatures outside the specified range may damage the battery and increase the risk of fire.

Service

• Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure

that the safety of the power tool is maintained.

• Never service damaged battery packs. Service of battery packs should only be performed by the manufacturer or authorized service providers.

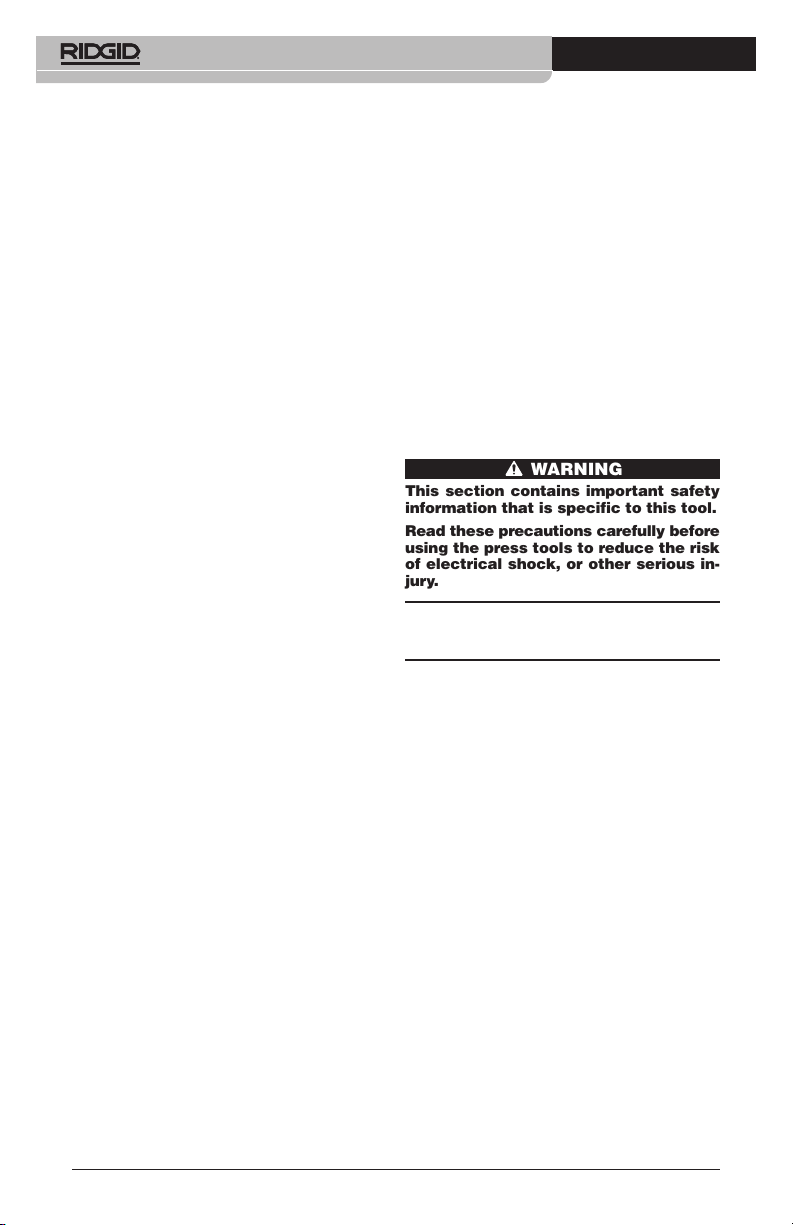

Specific Safety Information

WARNING

This section contains important safety information that is specific to this tool.

Read these precautions carefully before using the press tools to reduce the risk of electrical shock, or other serious in- jury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE!

A compartment in the tool carrying case is included to keep this manual with the tool for use by the operator.

Press Tool Safety

• Keep your fingers and hands away from pressing attachments during press cycle. Your fingers or hands can be crushed,

fractured or amputated if they become caught between the attachment or between these components and any other object.

• Never attempt to repair worn or dam-

aged pressing attachments. Discard the entire worn or damaged attachment.

An attachment that has been welded, ground, drilled or modified in any manner can shatter during pressing resulting in serious injury. Failure to replace the entire pressing attachment may result in component failure and serious injury.

• Large forces are generated during pro-

duct use that can break or throw parts and cause injury. Keep unnecessary per-

sonnel away from work area. Stand clear

999-995-443.10_REV. A

Page 7

RP 251 Press Tool

during use and wear appropriate protective equipment, including eye protection.

• One person must control work process and tool operation. To reduce the risk of injury, only the operator should be in the area when the tool is running.

• Only use RIDGID

Press Tools with appropriate RIDGID or RIDGID approved Pressing attachments. Other uses or

modifying the Press Tools for other applications may damage the press tool, damage the attachments and/or cause personal injury.

• Use proper tool, attachment and fitting combinations. Improper combinations can result in an incomplete joint, which increase the risk of leaks, equipment damage and injury.

• Do not modify tool. Modifying the tool in any manner may result in personal injury and voidance of the tool’s warranty.

• Before operating a RIDGID

Press Tool,

read and understand:

– This operator’s manual – The instructions for any attachments

being used – The battery/charger manual – The fitting manufacturer’s installation

instructions – The instructions for any other equipment

or material used with this tool

Failure to follow all instructions and warn-

ings may result in property damage and/ or serious injury.

RIDGID Contact Information

If you have any question concerning this

RIDGID – Contact your local RIDGID distributor. – Visit RIDGID.com to find your local

– Contact Ridge Tool Technical Service

product:

RIDGID contact point.

Depart ment at ProToolsTechService@ Emerson.com or in the U.S. and Canada call 844-789-8665.

create a water-tight and permanent seal, such as for plumbing, heating, air conditioning, and refrigeration applications.

When the trigger/run switch on the press tool is depressed, an internal electric motor powers a hydraulic pump which sends fluid into the cylinder of the tool, moving the ram forward and applying force to the attachment, pressing the fitting. The press cycle takes approximately 4 seconds. Once the cycle begins to deform a fitting, it will automatically continue until completion, even if the trigger/ run switch is released.

The tool includes a second operating mode (“Control Mode”) that can be turned on using the RIDGID Link App. Control Mode allows the fitting to be engaged prior to pressing to allow confirmation of proper alignment of the attachment, fitting and tube.

The Tool Status Lights indicate things such as tool status, battery status, maintenance required, or improper temperature. A work light turns on when the trigger/run switch is depressed to power up the tool and helps illuminate the work area. The tool switches OFF after 120 seconds of inactivity.

The head can be rotated 360° for better access in tight spaces. The tool is supplied with fabric loops that can be used with appropriate attachments such as shoulder straps or tie off lines.

The press tool include wireless technology to allow connection to smart phones and tablets. See “RIDGID Link App Connection (Wireless Communication)” section for details.

LED

Work

light

Ring

Tool Status

Light

Retract

Button

Trigger/

Run

Switch

Jaw

Side

Plate

Scissor

Style

Jaw Set

Attachment

Mounting

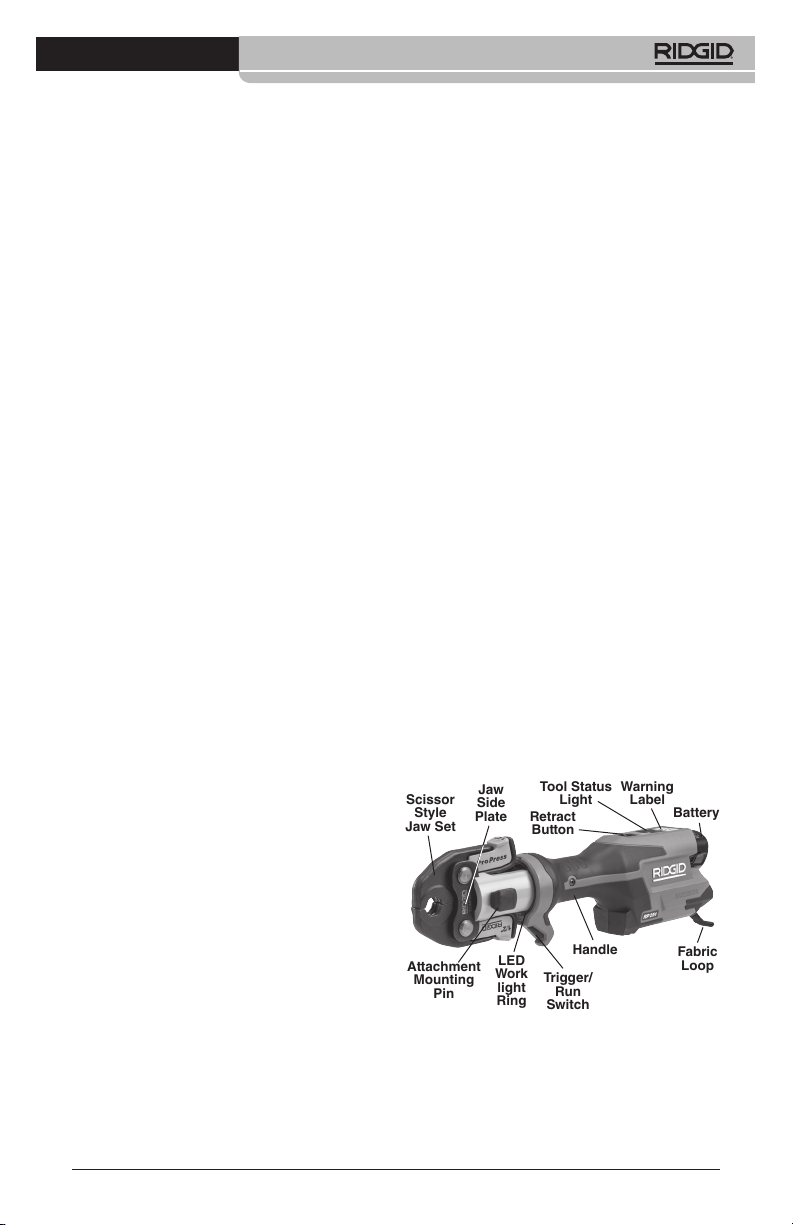

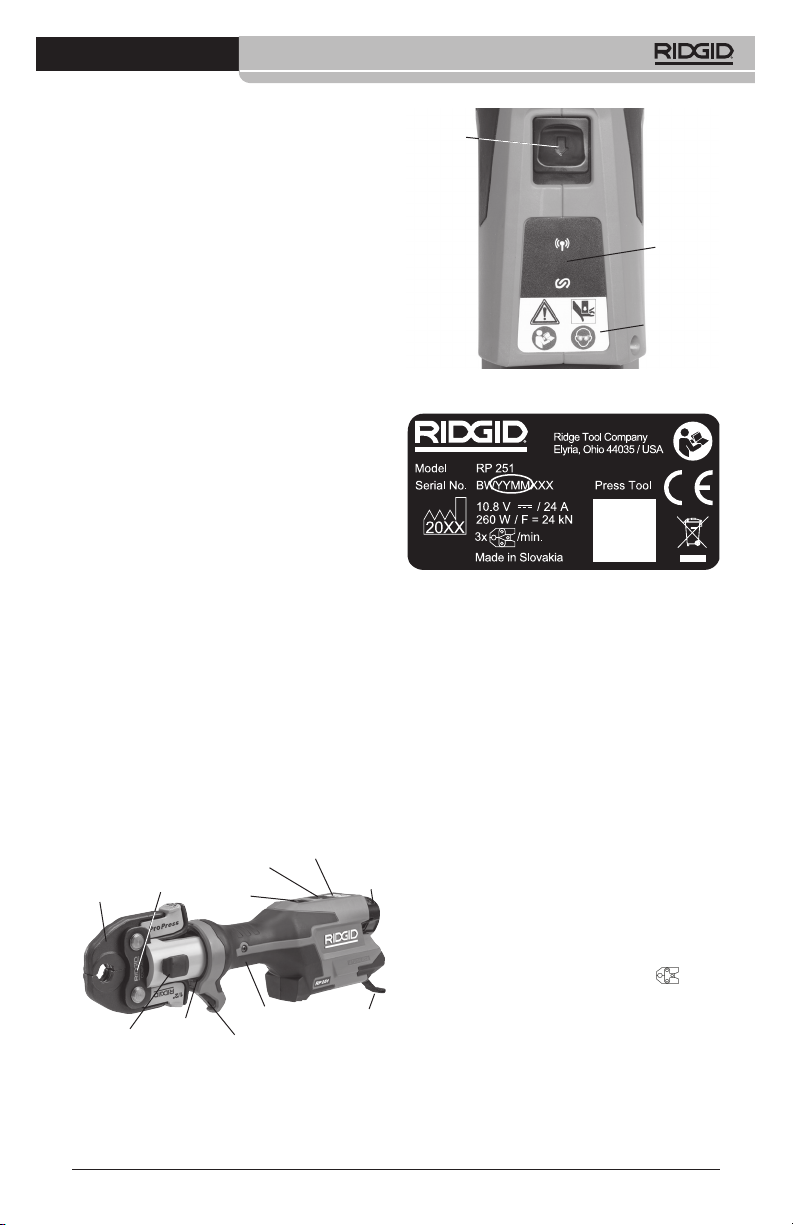

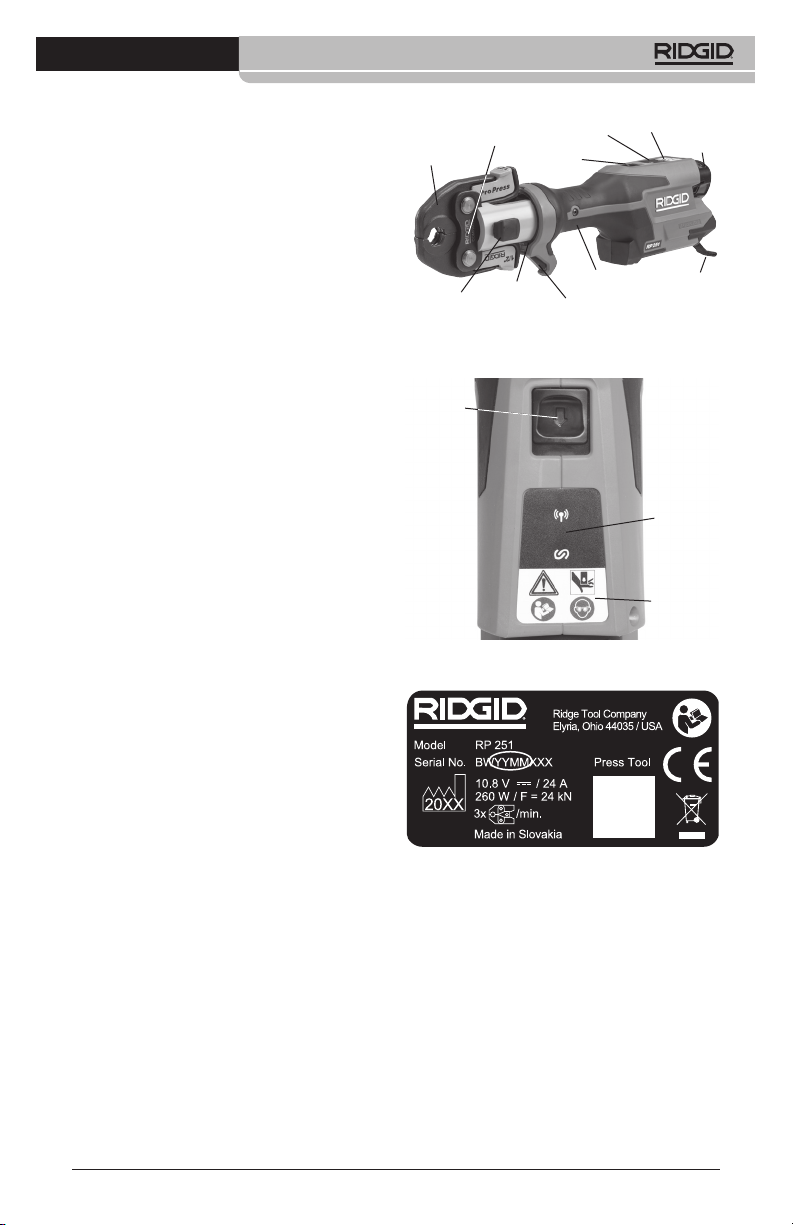

Figure 1A – RIDGID RP 251 Press Tool

Handle

Warning

Label

Battery

Fabric

Loop

Description

The RIDGID® RP 251 Press Tool, when used with appropriate attachments, is designed to mechanically press fittings onto tubing to

999-995-443.10_REV. A

Page 8

RP 251 Press Tool

Retract Button

Tool Status

Lights

Warning

Label

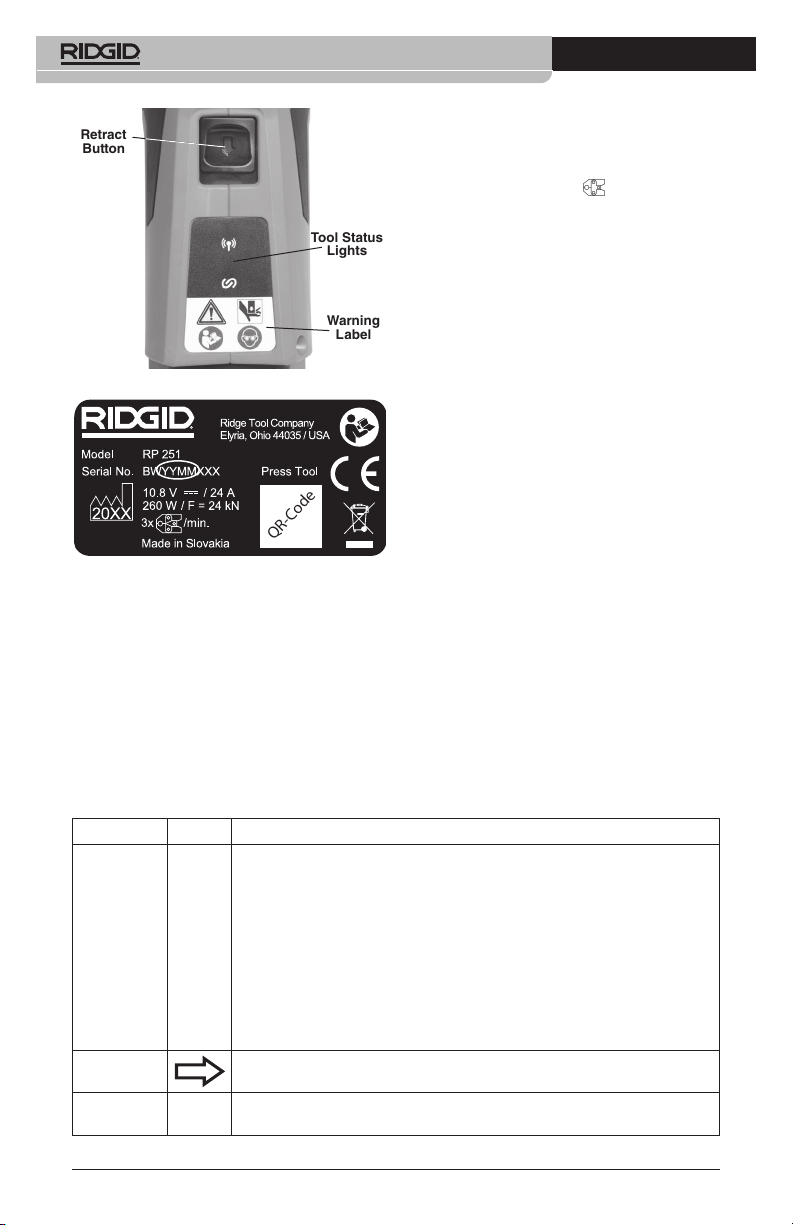

Figure 1B – Status Lights/Warning Label

QR-Code

Figure 2 – Machine Serial Number - Circled

digits indicate the year and month of the manufacture. (YY = year, MM = month, )

Specifications

Attachments ...... RIDGID Compact Series

Stroke Length .... 1.2" (30.5 mm)

Ram Force ........5,400 lbs. (24 kN)

Motor

Voltage .............. 10,8 V DC rated

Amperage.......... 24 A

Powe r ................ 260 Watts

Head Rotation ... 360°

Duty Cycle ......... 3 Press /min.

Power Supply .... 12V Li-ion Rechargeable

Battery Pack (RIDGID RB-1200 Series)

Wireless Connection

Range ................ 33 ft. (10 m)

Permissible

Humidity ............ 80% maximum

Operating Temperature

Range ................ 15° F to 122° F

(-10° C to 50° C)

Storage

Temperature ...... 32° F to 113° F

(0° C to 45° C)

Weight (no battery/

Attachment) ....... 3.57 lbs. (1.62 kg)

Dimensions (no battery/

Attachment) ....... 13" x 4.3" x 2.6"

(330 mm x 109 mm x 66 mm)

Sound Pressure

PA)* .................. < 67.8 dB(A), K=2.5 dB(A)

Sound Power

PW)* ................. < 75.8 dB(A), K=2.5 dB(A)

Vibration* ........... < 0.71 m/s2, K=1.5 m/s

* Sound and Vibration measurements are measured in

accordance with a standardized test per Standard EN 62481-1.

- Vibration levels may be used for comparison with other tools and for preliminary assessment of exposure.

- Sound and vibration emissions may vary due to your location and specific use of these tools.

- Daily exposure levels for sound and vibration need

Control Marking Description

Single press/release of trigger/run switch will power up the tool (LED work light ring and Tool status light illuminated). The tool can now be used. Tool will stay powered up and ready to use for 2 minutes. If the lights turn off, the switch will need to be pressed again to allow tool to run.

Normal Mode: Depress run switch to start press cycle, release when tool locks on.

Trigger/Run Switch

Retract Button

Attachment Mounting Pin

Figure 3 – Controls Chart

Normal mode is factory setting. Control Mode: Depress run switch to engage attachment on workpiece. Make adjust-

—

ments as necessary. Press the run switch again to start press cycle, release when tool locks on.

Releasing the switch will not stop the tool once it has locked on. This assures consistent, repeatable press connection integrity.

Mode can be changed with RIDGID Link App, see “RIDGID Link App Connection (Wireless Communication)” section.

Allows tool to be released without completing press. If used, press connection is not complete and must be repeated.

Holds attachment to tool. Must be fully inserted for tool to operate

—

999-995-443.10_REV. A

Page 9

RP 251 Press Tool

Icon

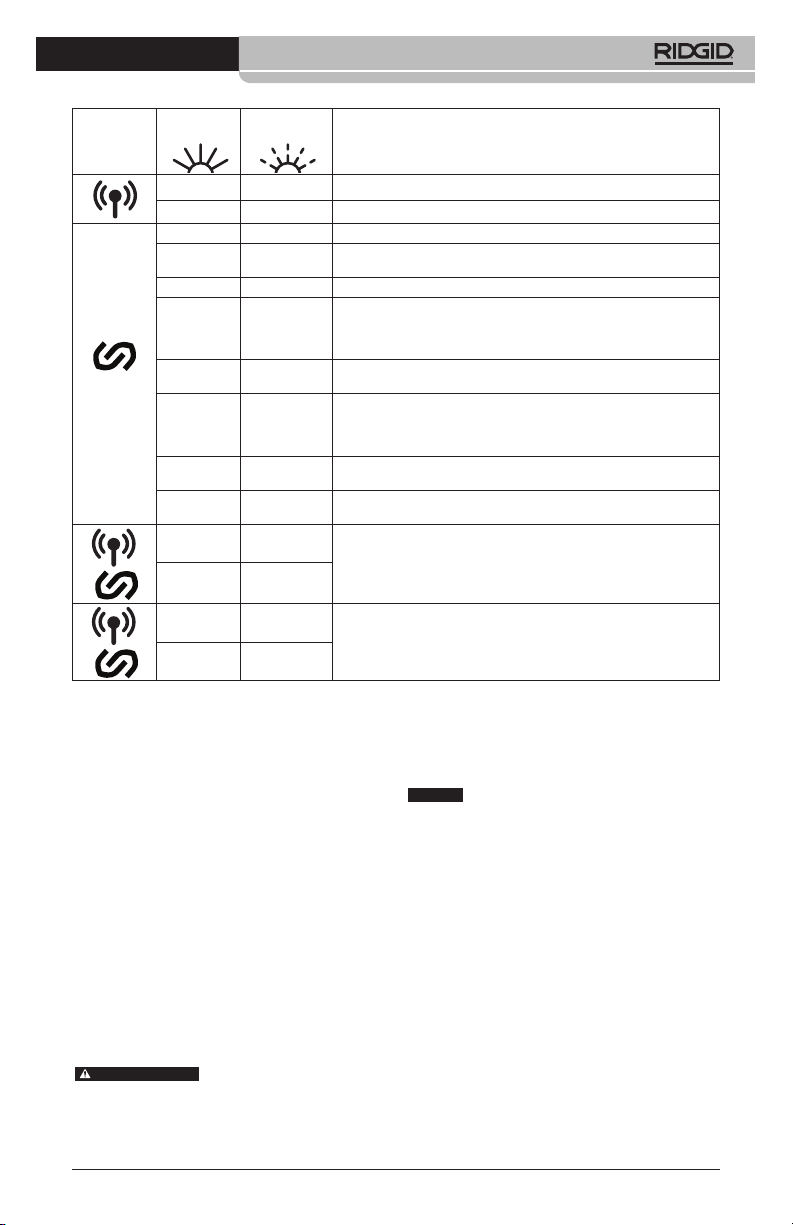

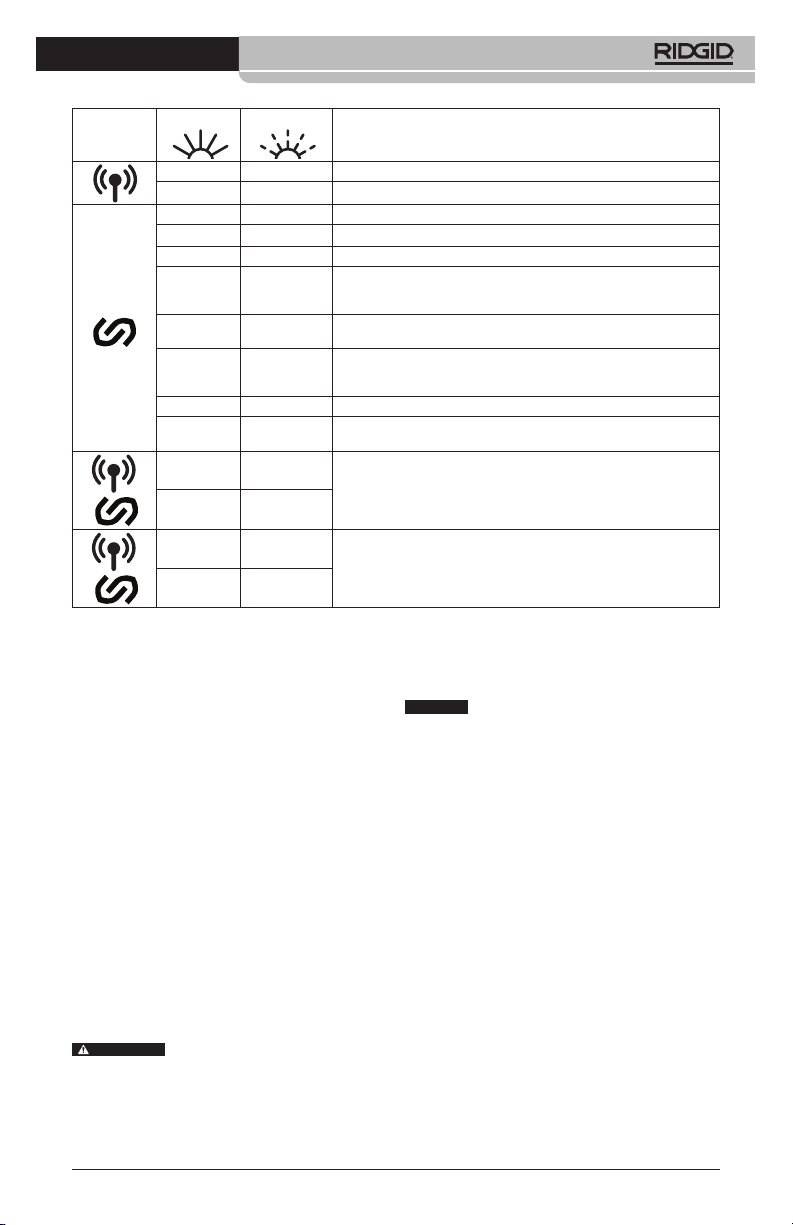

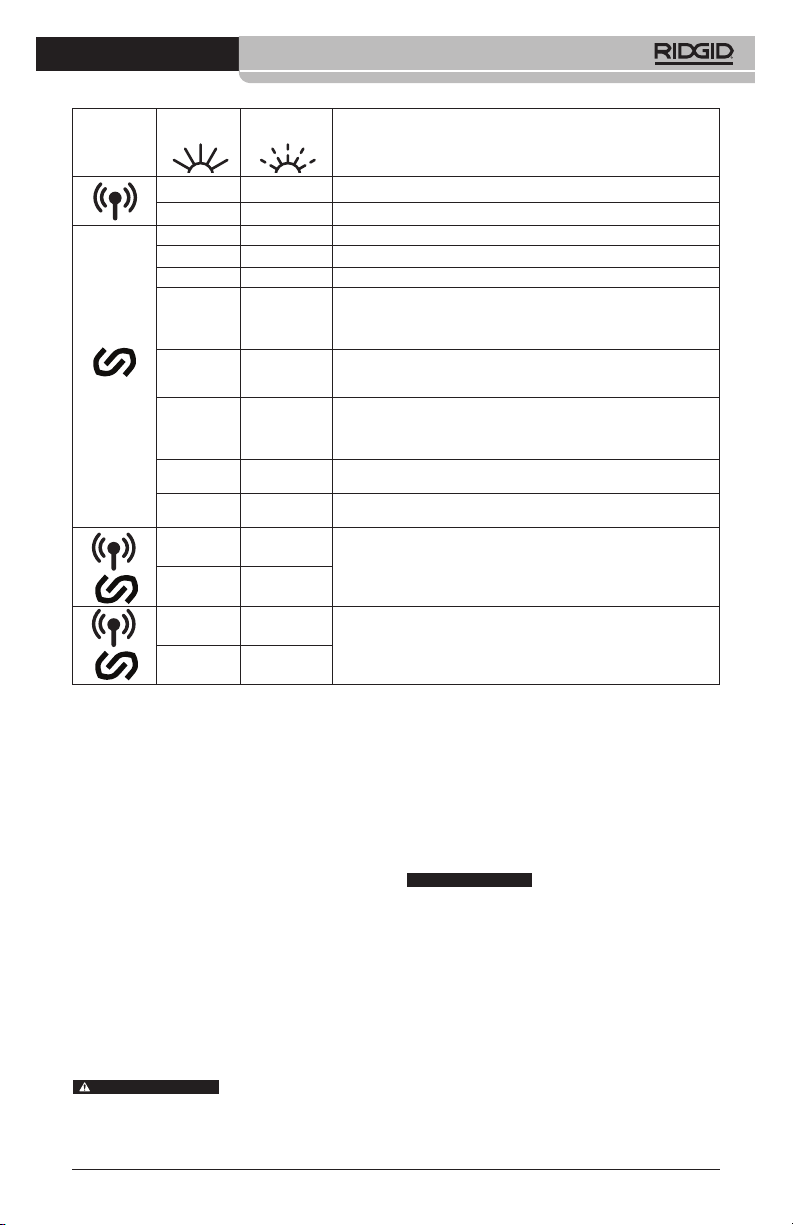

Figure 4 – Tool Status Lights

to be evaluated for each application and appropriate safety measures taken when needed. Evaluation of exposure levels should consider the time a tool is switched OFF and not in use. This may significantly reduce the exposure level over the total working period.

Solid Light Blinking Light

Blue Connection to RIDGID Link app possible.

Blue Connection to RIDGID Link app established.

Green Tool is in “Normal Mode”, standby, ready to operate.

Blue Tool is in “Control Mode”, standby, ready to operate.

Green Press cycle finished.

Red

(4 Seconds)

Red

Yellow Battery low. Recharge battery/Insert fully charged battery.

Red + Yellow

Yellow

Red

Description

Press cycle interrupted (valve opened manually / too early before pressure reached). Confirm proper set-up and restart use. Consult RIDGID Link app for more information.

Attachment mounting pin is not fully inserted. Tool will not operate. Fully insert pin. If lights still on, have tool serviced.

Machine has malfunctioned and will not operate. Remove battery and allow Machine to rest, then reinsert battery. If light still ON, have machine serviced. Consult RIDGID Link app for more information.

Battery low. Tool will not operate. Recharge battery/Insert fully charged battery.

Tool near locking with “Theft protection”. The user can unlock the tool through the RIDGID Link App. If it is not your tool, return it to the Service Center or original user.

Tool locked with “Theft protection”. The user can unlock the tool through the RIDGID Link App. If it is not your tool, return it to the Service Center or original user.

Standard Equipment

Refer to the RIDGID catalog for details on equipment supplied with specific tool catalog numbers.

NOTE! RIDGID press tool attachments are offered in two “series”:

• Standard Series

• Compact Series

These attachment series are not interchangeable. Standard series attachments will only work with standard series tools (RP 350, RP 351, RP 342-XL, RP 340, RP 330, 320-E, CT-400). Compact series attachments will only work with compact series tools (RP 251, RP 240, RP 241, RP 200, RP 210, 100B).

WARNING

and RIDGID press tool attachments when specified by the fitting manufacturer for use with their system. Use of incorrect press tools and/or attachments for a system can cause system leaks, damage the press tool or

Only use RIDGID Press Tools

attachment, void warranties or cause severe personal injury.

NOTICE

Selection of a appropriate materials and joining methods is the responsibility of the system designer and/or installer. Before any installation is attempted, careful evaluation of the specific service environment, including chemical environment and service temperature, should be completed. Consult

Press Fitting System manufacturer for selection information.

Contact the fitting manufacturer for specific information on their system, including compatible tubing, materials, installation instructions, minimum distance between fittings, seal material, inspection, testing, etc. Incorrect installation can cause system leaks and extensive property damage.

RIDGID Link App Connection (Wireless Communication)

The RIDGID® RP-251 Press Tool includes wireless technology allowing communication to properly equipped smartphones or tablets

999-995-443.10_REV. A

Page 10

RP 251 Press Tool

(“devices”) running iOS or Android operating systems. This allows the user to review and download stored job data and create reports and update firmware. For the best user experience, it is recommended that firmware be kept up to date. Check, and if needed, update your tool firmware before the first use of the product and on a regular basis thereafter.

1. Download the appropriate RIDGID

Link app to your device by going to RIDGID. com/apps, the Google Play Store or the Apple App Store.

2. When the tool is ON, the Light will blink blue when connection to a device is possible. See Figure 4.

3. Find the RIDGID Link App icon on your device and launch the app by selecting the icon. Via the app, search for nearby tools and select the desired RIDGID tool. Refer to your device instructions for specific information on how to connect via wireless technology. Once connected, the Light will be lit solid blue.

After the initial pairing, most devices will

automatically connect to the machine when the wireless technology is active and in range and if device settings are configured to do so. Machine should be less than 33 ft. (10 m) from the device to be detected. Any obstacle between the machine and device can reduce the operational range.

4. After pairing, the system will check for firmware updates. Follow the app instructions to initiate the update if needed. Do not operate the tool while updates are in progress. While a firmware update is in progress, no LED’s will be ON. Check app instructions to confirm the new firmware is installed.

5. Follow the app instructions for use. Do not let the use of the app distract you from monitoring the process. Inattention to the process can cause you to lose control.

6. The wireless communication turns OFF when the main power removed. Turn wireless communication off on the device to reduce device battery drain.

Pre-Operation Inspection

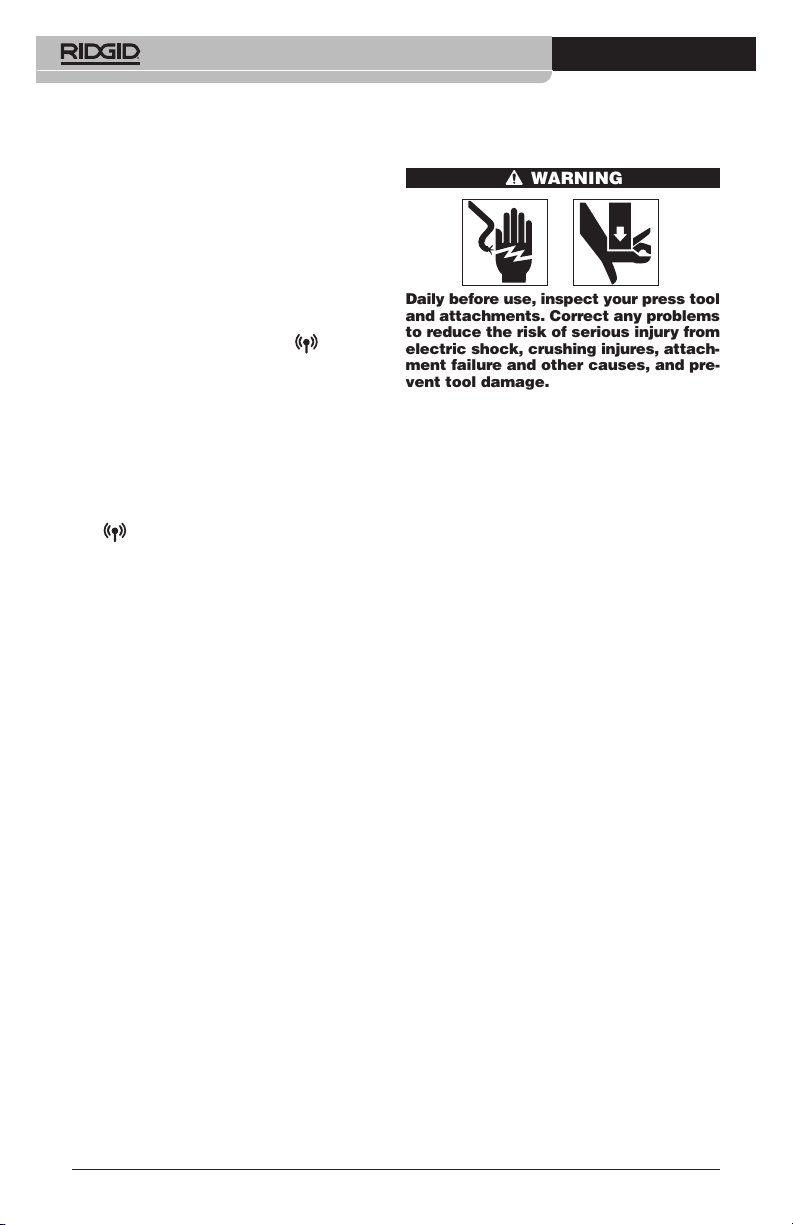

WARNING

Daily before use, inspect your press tool and attachments. Correct any problems to reduce the risk of serious injury from electric shock, crushing injures, attach- ment failure and other causes, and pre- vent tool damage.

1. Remove battery from tool.

2. Clean any oil, grease or dirt from the equipment, especially the handles and controls. This aids inspection and helps to prevent the tool or controls from slipping from your grip.

3. Inspect the press tool for:

• Proper assembly, maintenance and completeness.

• Any broken, worn, missing, misaligned or binding parts. Confirm fabric loops are in good condition.

• Smooth movement of attachment mounting pin between the fully open and fully closed position. Pin should lock into each position. Confirm that the trigger/run switch moves freely and does not bind or stick.

• Presence and readability of warning label (Figure 1A or 1B).

• Any other condition which may prevent safe and normal operation.

Do not use the press tool until prob-

lems have been repaired.

4. Inspect and maintain tool attachments per their instructions. Remove attachment from the tool. Confirm that attachments are in good condition and clearly marked as to use.

5. Inspect and maintain any other equipment being used per its instructions to make sure it is functioning properly.

999-995-443.10_REV. A

Page 11

RP 251 Press Tool

Set-Up and Operation

WARNING

Keep your fingers and hands away from pressing attachments during press cycle. Your fingers or hands can be crushed, fractured or amputated in the attachment or between the attachment and other objects (such as the tool, workpiece and surroundings).

Large forces are generated during product use that can break or throw parts and cause injury. Stand clear during use and wear appropriate protective equipment, including eye protection.

Use proper tool, attachment and fitting combinations. Improper combinations can result in an incomplete press connection, which increases the risk of leaks, equipment damage and injury.

Follow Set-up and Operation to reduce the risk of injury from crushing and other causes and to prevent tool damage.

1. Confirm appropriate work area (See

General Power Tool Safety Warnings).

Operate in a clear, level, stable, dry location. Do not use tool while standing in water.

2. Inspect the work to be done and determine the correct RIDGID tool and RIDGID attachment for the application per their specifications. Using incorrect equipment for an application can cause injury, damage the tool and make incomplete connections.

3. Confirm all equipment has been inspected and set up as directed in their instructions.

Removing/Installing Attachment

1. Remove battery from tool.

2. Fully open the attachment mounting pin. Remove/insert the appropriate attachment (Figure 5).

3. Fully close the attachment mounting pin until it locks into the closed position. Attachment mounting pin must be fully closed to prevent tool damage during use.

NOTE: Do not operate tool without the attachment in place, this can damage the tool.

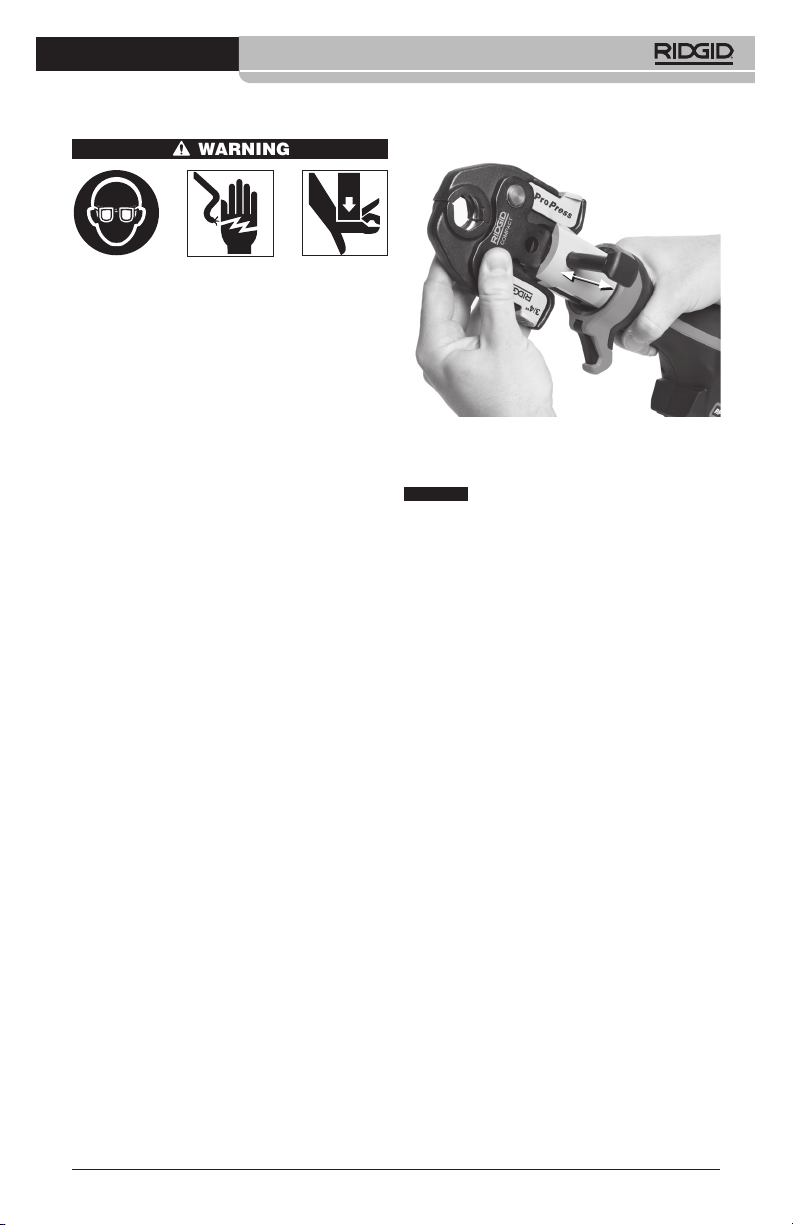

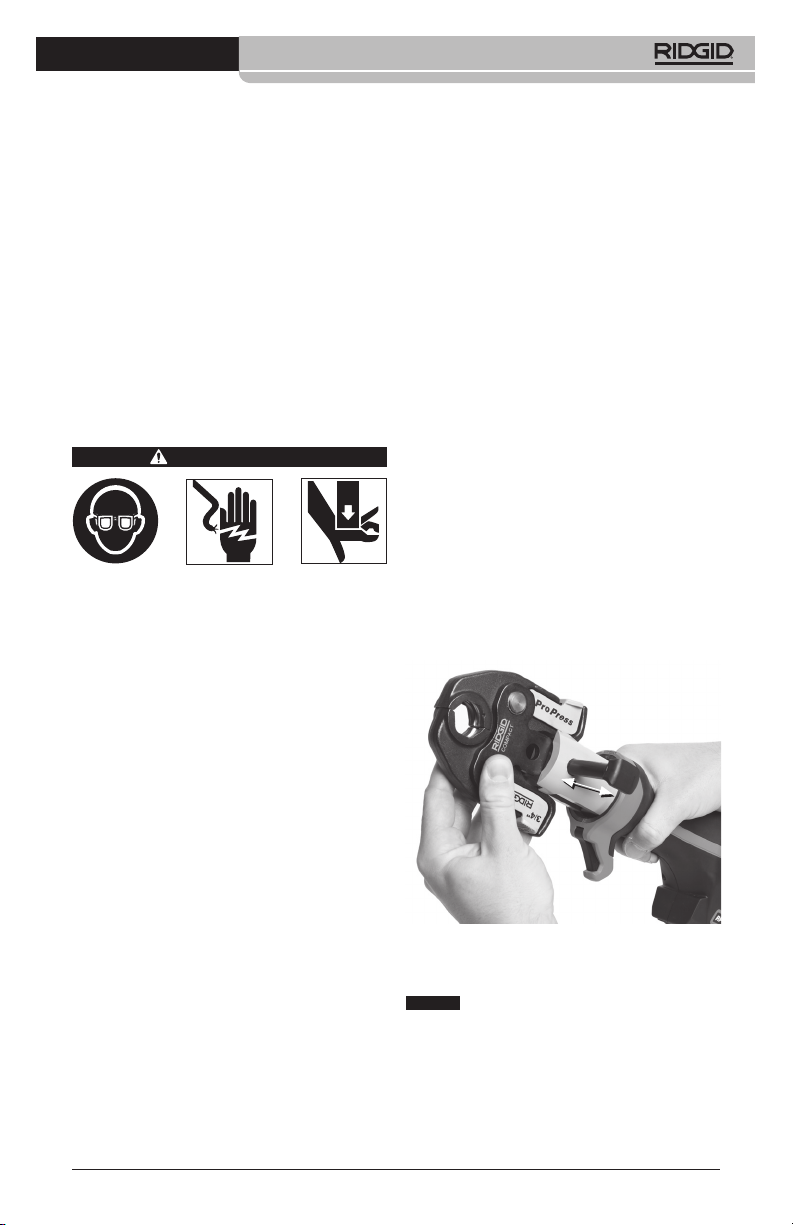

Figure 5 – Attachment Mounting Pin

Preparing Connection

NOTICE

ized practices for several types of press tool attachments. Always follow the specific instructions for the press tool attachment being used and the fitting manufacturers’ specific installation instructions to reduce the risk of improper press connections and extensive property damage.

1. Prepare the press connection according

2. With dry hands, insert a fully charged

3. After inserting the battery, the tool will

4. After 120 sec of no operation, the tool will

These instructions are general-

to the fitting manufacturer’s instructions.

battery into tool.

not be ON until the trigger is pressed and released to power up the tool. When powered up the LED work light ring will turn ON and the Tool status light will be Green or Blue depending on Mode. The tool can now be used.

power down until the trigger is pressed to power up the tool again. The tool is powered down if the LED work light ring is OFF. The power up trigger press will not activate the tool; another trigger press is required to start the tool cycle.

Pressing A Fitting With Typical Scissor Jaws

1. Squeeze jaw arms to open jaws. In many cases this can be done with one hand (see Figure 6).

999-995-443.10_REV. A

Page 12

RP 251 Press Tool

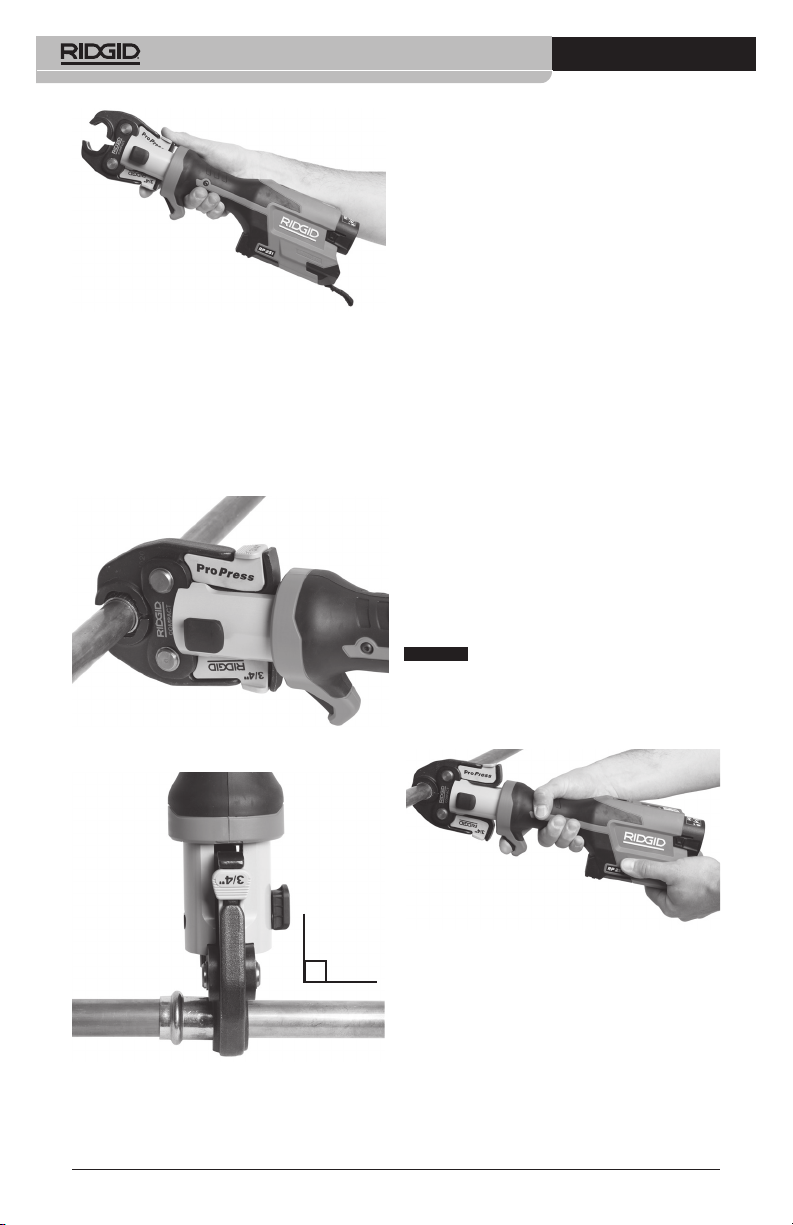

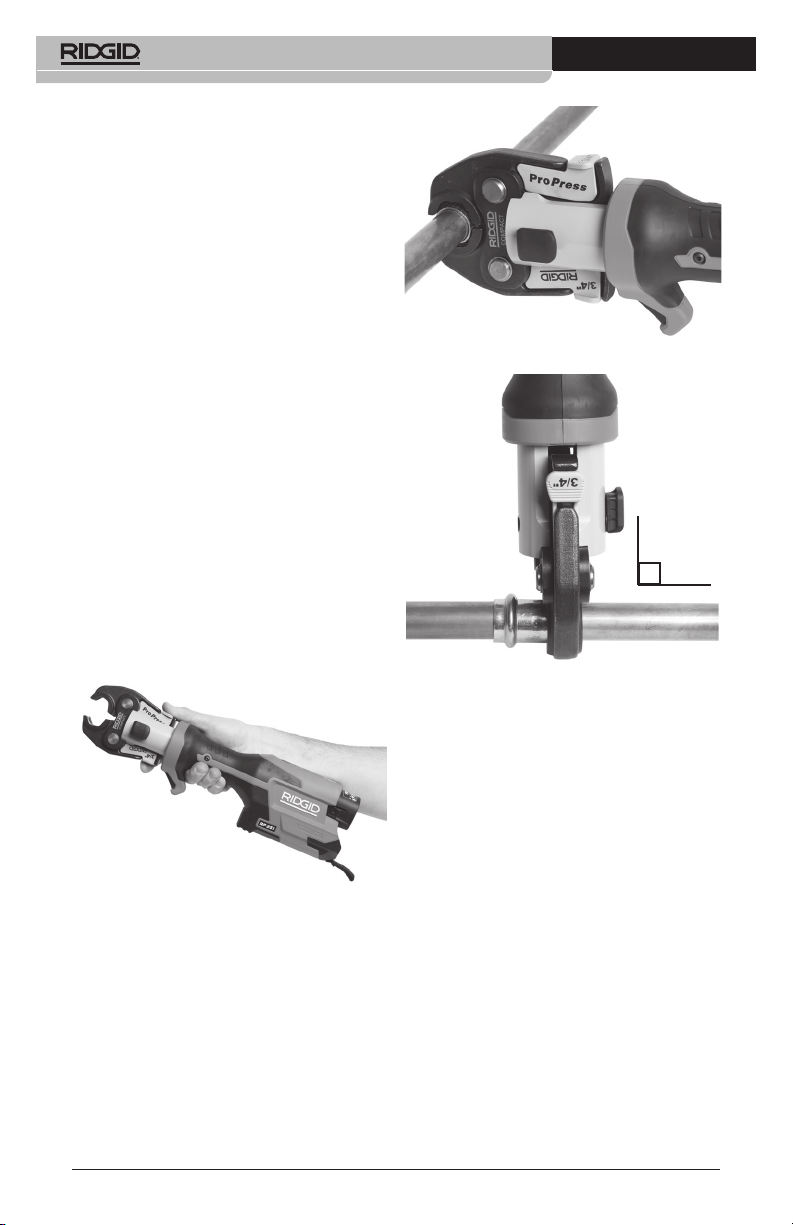

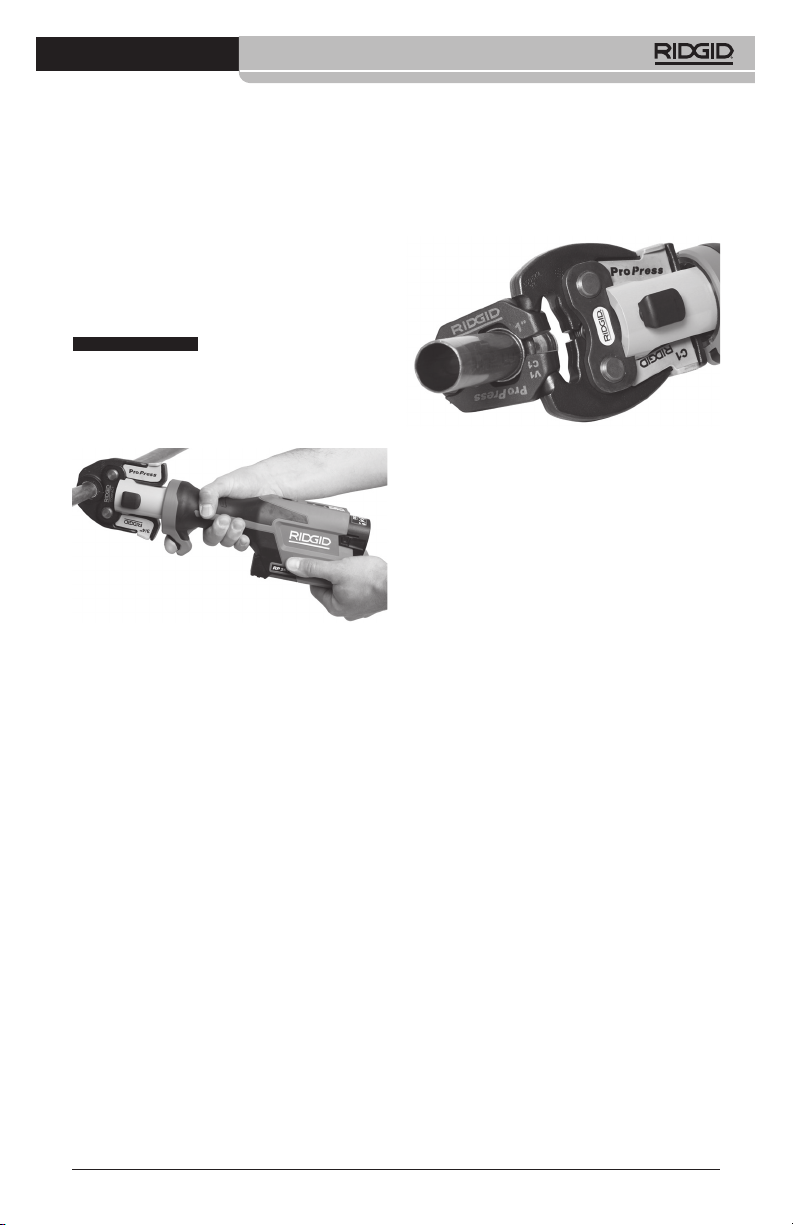

Figure 6 – Opening Jaw with One Hand

2. Place open jaws around fitting (Figure

7). Properly align jaw press profile with contour of the fitting as specified in Fitting Manufacturer’s Installation Instructions.

Release jaw arms to close jaws around fitting. Do not hang jaw set from fitting. Tool could unexpectedly drop and cause serious injury or death.

Figure 7 – Placing Scissor-Style Jaws Around

Fitting

crushing injuries in jaws or between jaws and surroundings.

If the tool work light is OFF, power up the

tool by depressing and releasing the tool switch one time. The tool is now ready to make a press.

Normal Mode: Depress the trigger/run

switch (Figure 9). Once the tool cycle begins and the rollers contact the jaw arms, the tool will lock-on and automatically complete the cycle. Releasing the switch will not stop the tool once it has locked on. This assures consistent, repeatable press connection integrity.

Control Mode: Depress the trigger/run

switch (Figure 9). The jaws will engage the fitting but the press connection is not made. Make adjustments as necessary. Press the run switch again, the tool will lock-on and automatically complete the cycle. Releasing the switch will not stop the tool once it has locked on. This assures consistent, repeatable press connection integrity.

If tool must be removed before a con-

nection is completed, release the trigger/ run switch, depress the retract button (Figures 1A &1B).

NOTICE

Any time retract button is depressed, press is NOT complete and the connection must be pressed again to ensure completion. If the tool malfunctions during operation, use this procedure.

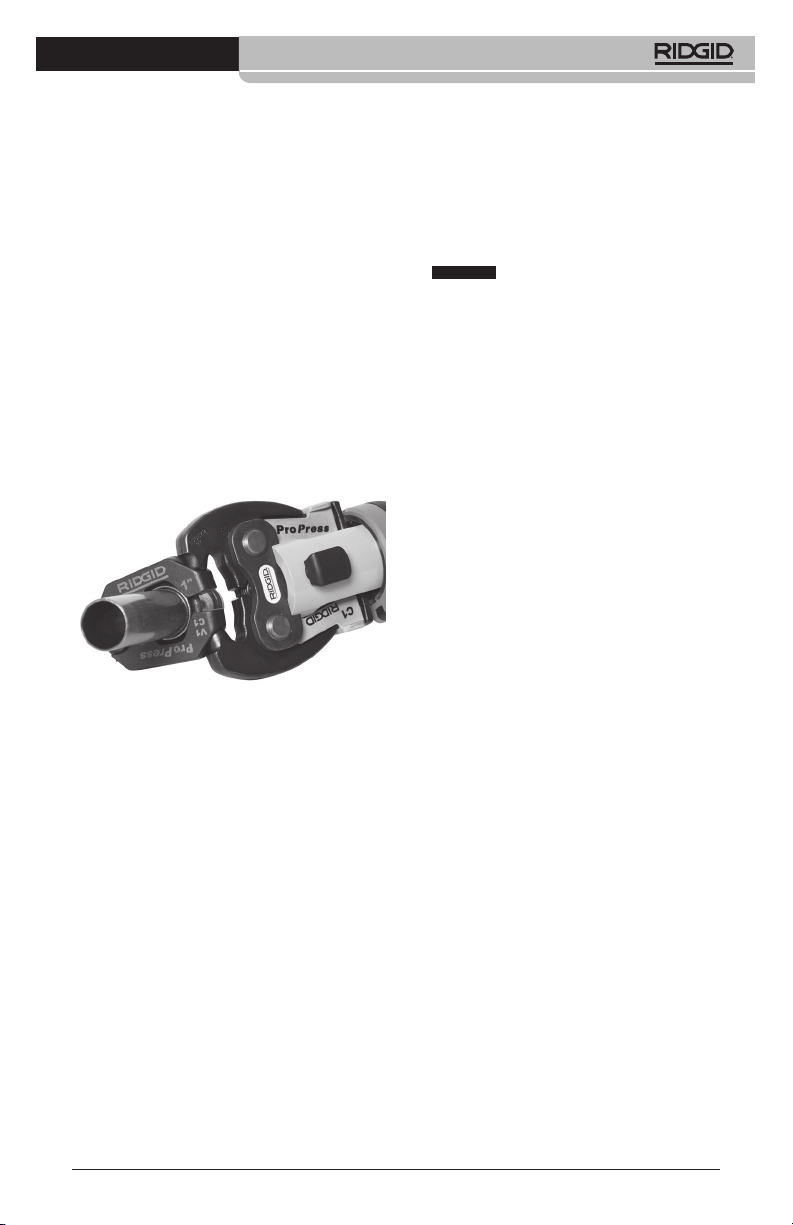

Figure 8 – Jaws Square to Fitting

3. Confirm jaw is appropriately placed and square to fitting (Figure 8). Keep fingers and hands away from the jaws to avoid

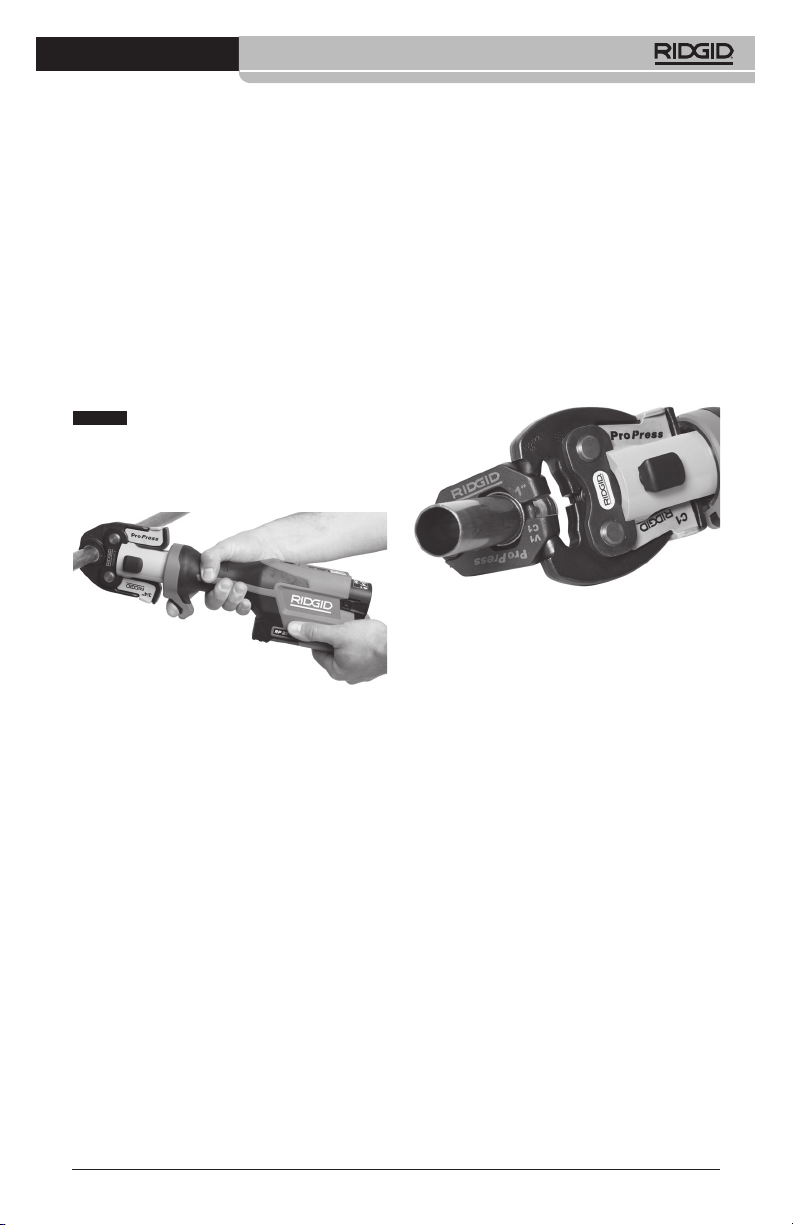

Figure 9 – Pressing the Fitting

4. Release the trigger/run switch.

5. Squeeze jaw arms to open jaws.

6. Remove jaw from fitting. Avoid sharp edges that may have formed on fitting during pressing operation.

7. When operation is complete, remove battery from tool.

999-995-443.10_REV. A

Page 13

RP 251 Press Tool

Pressing A Fitting With Typical Actuator And Press Ring Set

1. Open ring and place around fitting. Properly align ring press profile with contour of the fitting as specified in Fitting Manufacturer’s Installation Instructions. Release ring to close around fitting (Fi- gure 10).

2. Confirm appropriate actuator is properly installed in tool. Squeeze actuator arms to open the actuator tips. Align actuator tips with ring pockets. Release actuator arms and fully engage actuator tips into ring pockets (Figure 10). Misaligning actuator tip to ring pocket can damage the ring or actuator during pressing. Do not hang tool and actuator from press ring. Tool could unexpectedly drop and cause serious injury or death.

Figure 10 – Attaching Actuator to Press Ring

3. Confirm ring is appropriately placed and square to fitting. Keep fingers and hands away from the actuator and ring to avoid crushing injuries in attachment or between attachment and surroundings.

If the tool work light is OFF, wake up the

tool by depressing and releasing the tool switch one time. The tool is now ready to make a press.

Normal Mode: Depress the trigger/run

switch (Figure 1). Once the tool cycle begins and the rollers contact the jaw arms, the tool will lock-on and automatically complete the cycle. Releasing the switch will not stop the tool once it has locked on. This assures consistent, repeatable press connection integrity.

Control Mode: Depress the trigger/run

switch (Figure 1). The jaws will engage the fitting but the press connection is not made. Make adjustments as necessary. Press the run switch again, the tool will lock-on and automatically complete

the cycle. Releasing the switch will not stop the tool once it has locked on. This assures consistent, repeatable press connection integrity.

If tool must be removed before a connec-

tion is completed, release the trigger/run switch, depress the retract button (Figure

1).

NOTICE

Any time retract button is de-

pressed, press is NOT complete and the connection must be pressed again to ensure completion. If the tool malfunctions during operation, use this procedure.

4. Release the trigger/run switch.

5. Squeeze actuator arms to open actuator. Remove actuator from ring.

6. Remove ring from fitting. Avoid sharp edges that may have formed on fitting during pressing operation.

7. When operation is complete. Remove battery from tool.

Inspecting The Pressed Connection

1. Inspect the pressed fitting for:

• Full insertion of tube into fitting.

• Excessive misalignment of the tubes. A slight amount of misalignment at a press connection is considered normal.

• Incorrect attachment alignment with the fitting contour. Distorted or deformed fitting.

• Any other issues per the fitting manufacturer. This could include the removal of a control ring or decal (used to indicate the connection has not yet been pressed).

If any issues are found, remove fitting

and install a new press connection.

2. Test the press connection in accordance with connector manufacturer instructions, normal practice and applicable codes.

Cold Weather Operation

As temperature drops, hydraulic fluid thickens and battery performance degrades. To reduce the risk of improper operation, the RP 251 Press Tool will not operate outside of the specification temperature range as indicated by the tool status lights (Figure 5).

When ambient conditions are outside the specification temperature range, keep the

999-995-443.10_REV. A

Page 14

RP 251 Press Tool

tool and batteries in a conditioned space until ready to use.

Storage

Remove battery from the press tool. Store

press tool, attachments and battery in case. Avoid storing in extreme heat or cold. The tool will not turn ON if the tool is outside the specification range.

Store tool in a dry, secured, locked area that

WARNING

people unfamiliar with the press tool. The tool is dangerous in the hands of untrained users.

is out of reach of children and

tool before performing maintenance or making any adjustment.

Cleaning And Lubrication

1. Wipe the tool clean daily with a clean dry cloth.

2. Inspect the attachment mounting pin and lubricate the pin with silicone lubricant as needed.

3. Check return springs in attachments with each use. Attachments should open and close freely with only moderate finger effort required.

Updating Firmware

Maintenance Instructions

WARNING

Make sure the battery is removed from

For the best user experience, it is recommended that firmware be kept up to date. Check, and if needed, update your tool firmware before the first use of the product and on a regular basis thereafter. See RIDGID Link App Connection section.

Troubleshooting

PROBLEM POSSIBLE REASON SOLUTION

Tool will not turn ON when trigger/run switch is pressed.

Attachment is locked onto fitting.

The pressed connections produced are not complete.

Oil leaks from tool.

Motor runs but tool will not complete a cycle.

Tool stops during operation.

See Figure 5 for Tool Status Lights. See RIDGID Link App Connection section for Firmware updates.

Battery is completely discharged or battery has failed.

Battery not properly inserted into handle of tool.

Press connection was not successfully completed.

Used wrong jaw for the tube size or material.

The tool was not square to the tube.

Attachment press contour was not aligned with the fitting contour.

Tool is in need of repair.

Seal or mechanical problems.

Oil level low.

Insert fully charged battery/replace battery.

Check to assure battery is fully inserted.

Push pressure retract button to remove jaws from fitting. Inspect and re-press fitting.

Install the correct attachment.

Redo the press connection with new fitting and new tube. Make sure that the tool is square to the tube.

Redo the press connection with fitting and new tube. Make sure the attach-

ment press contour is aligned with the fitting contour..

See Contact Information for nearest RIDGID Authorized Independent Service center.

999-995-443.10_REV. A

Page 15

RP 251 Press Tool

Service And Repair

WARNING

Improper service or repair can make machine unsafe to operate.

Service and repair on the RP 251 Press Tool must be performed by a RIDGID Authorized Independent Press Tool Service Center.

For information on your nearest RIDGID Authorized Independent Service Center or any service or repair questions see Contact Information section in this manual.

Optional Equipment

WARNING

To reduce the risk of injury, only use equipment specifically designed and recommended for use with the RP 251s Press Tool, such as listed below.

Catalog

No. Description

78258 Carry Case, RP 251

Battery Pack

Catalog

No. Description Capacity

55183 RB-1225R 12V 2.5Ah Li-Ion

Battery will work with any catalog number RBC-121 Battery Charger.

Disposal

Parts of these tools contain valuable materials and can be recycled. There are companies that specialize in recycling that may be found locally. Dispose of the components in compliance with all applicable regulations. Contact your local waste management authority for more information

For EC Countries: Do not dispose of electrical equipment with household waste!

According to the European Guideline 2012/19/EU for Waste Electrical

and Electronic Equipment and its implementation into national legislation, electrical equipment that is no longer usable must be collected separately and disposed of in an environmentally correct manner.

Chargers and Cords

Catalog Plug

No. Description Region Type

55193 Charger USA, Canada and Mexico A

55198 Charger Europe C

55203 Charger China A

55208 Charger Australia & Latin America I

55213 Charger Japan A

55218 Charger United Kingdom G

44798 Charger Cord North America A

44808 Charger Cord Europe C

44803 Charger Cord China A

44813 Charger Cord Australia & LA I

44818 Charger Cord Japan A

44828 Charger Cord United Kingdom G

For a complete listing of RIDGID® equipment available for this tool, see the Ridge Tool

Catalog online at RIDGID.com or see Contact Information.

999-995-443.10_REV. A

Page 16

RP 251 Press Tool

Electromagnetic Compatibility (EMC)

The term electromagnetic compatibility is taken to mean the capability of the product to function smoothly in an environment where electromagnetic radiation and electrostatic discharges are present and without causing electromagnetic interference to other equipment.

NOTICE

ble EMC standards. However, the possibility of them causing interference in other devices cannot be precluded. All EMC related standards that have been tested are called out in the tool’s technical document.

These tools conform to all applica-

999-995-443.10_REV. A

Page 17

Sertisseuse RP 251

AVERTISSEMENT

Familiarisez-vous avec le manuel ci-présent avant d’utiliser l’appareil. L’incompréhension ou le non-respect du contenu de ce manuel augmenterait les risques de choc électrique, d’incendie et/ou de grave blessure corporelle.

Page 18

Sertisseuse RP 251

Table des matières

Symboles de sécurité ........................................................................................................ 17

Consignes de sécurité générales applicables aux appareils électriques

Sécurité des lieux ........................................................................................................... 17

Sécurité électrique .......................................................................................................... 18

Sécurité individuelle ........................................................................................................ 18

Utilisation et entretien des appareils électriques ............................................................ 19

Utilisation et entretien des appareils à piles ................................................................... 19

Service après-vente ........................................................................................................ 19

Consignes de sécurité spécifiques

Sécurité des sertisseuses ............................................................................................... 20

Coordonnées RIDGID®....................................................................................................... 20

Description ......................................................................................................................... 20

Caractéristiques techniques .............................................................................................21

Equipements de base ..................................................................................................... 23

Connectivité sans fils via l’application RIDGID Link ...................................................... 24

Inspection préalable .......................................................................................................... 24

Préparation et utilisation de l’appareil ............................................................................. 25

Retrait et montage des outils de sertissage.................................................................... 25

Préparation des raccordements ...................................................................................... 25

Sertissage des raccords à l’aide de mâchoires à ciseaux typiques .................................... 26

Sertissage des raccords à l’aide d’un actionneur et d’une bague de sertissage typiques .... 27

Inspection des raccords sertis ........................................................................................ 28

Interventions par temps froid ........................................................................................... 28

Remisage ............................................................................................................................ 28

Entretien de l’appareil

Nettoyage et lubrification ................................................................................................ 28

Mise à jour du micrologiciel ............................................................................................ 28

Dépannage ..................................................................................................................... 29

Révisions et réparations .................................................................................................29

Accessoires ..................................................................................................................29-30

Recyclage ........................................................................................................................... 30

Compatibilité électromagnétique ..................................................................................... 30

Déclaration FCC/ICES ....................................................................Recto de page de garde

Déclaration de conformité .............................................................Recto de page de garde

Garantie à vie ................................................................................................. Page de garde

*Traduction de la notice originale

999-995-443.10_REV. A

Page 19

Sertisseuse RP 251

Safety Symbols

Les symboles et mots clé de sécurité indiqués dans ce manuel et affichés sur l’appareil servent à souligner d’importantes consignes de sécurité. Ce qui suit permettra de mieux comprendre la signification de tels mots clés et symboles.

Ce symbole sert d’avertissement aux dangers physiques potentiels. Le respect des consignes qui le suivent limitera les risques d’accident, dont certains pourraient être mortels.

DANGER

AVERTISSEMENT

PRUDENCE

AVIS IMPORTANT

Ce symbole indique la nécessité de se familiarisez avec le mode d’emploi avant

d’utiliser le matériel. Le mode d’emploi renferme d’importantes consignes visant la sécurité et le fonctionnement du matériel.

Ce symbole indique la nécessité de por-

ter des lunettes de sécurité à visières

ou étanches et un casque anti-bruit lors

de l’utilisation de ce matériel afin de limiter les risques de blessure.

Le terme « DANGER » signale une situation dangereuse qui, si elle n’est pas évitée, entrainera la mort ou de graves blessures corporelles.

Le terme « AVERTISSEMENT » signale une situation dangereuse qui, si elle n’est pas évitée, pourrait entrainer la mort ou de graves blessures corporelles.

Le terme « PRUDENCE » indique une situation dangereuse qui, si elle n’est pas évitée, pourrait occasionner des blessures minimales ou modérées.

Le terme « AVIS IMPORTANT » précède des informations concernant la protection des biens.

Ce symbole « Informations » signale que les informations visant ce produit peuvent être obtenues en scannant le code QR

adjacent.

Ce symbole indique l’année de fabrication du produit.

Ce symbole indique un risque d’écrasement des mains, des doigts ou autres

Ce symbole indique la conformité de cet appareil électrique aux directives CE applicables.

Ce symbole interdit le recyclage de cet appareil électrique avec les ordures ménagères. Se reporter à la rubrique

« Recyclage ».

membres.

Ce symbole indique un risque de choc électrique.

Ce symbole indique la compatibilité de cet appareil avec les bloc-piles de la

USE RB-12XXX

série RIDGID® RB-12XXX telles que les

Series

Li-Ion Only

RIDGID RB1225R et RB-1225.

Consignes de sécurité générales visant les

Le terme « appareil électrique » utilisé dans les avertissements couvre à la fois les appareils sur secteur et les appareils à piles.

appareils électriques*

AVERTISSEMENT

Familiarisez-vous avec l’ensemble des consignes de sécurité, les instructions, les illustrations et les caractéristiques techniques visant cet appareil électrique. Le non-respect de l’ensemble des consignes ci-dessous augmenterait les risques de choc électrique, d’incendie et/ou de grave blessure corporelle.

Conservez l’ensemble des consignes

de sécurité et d’utilisation pour

future référence !

* TLorsqu’exigé, la nomenclature utilisée dans la rubrique Consignes générales de sécurité des appareils élec-

triques du manuel ci-présent et tiré textuellement de la norme UL/CSA/EN 62841-1 applicable. Cette rubrique

couvre la sécurité générale de nombreux types d’appareil électrique différents. La totalité des précautions énoncées ne s’applique pas nécessairement à tous les appareils couverts, et certaines d’entre-elles ne s’appliquent pas à l’appareil ci-présent.

999-995-443.10_REV. A

Sécurité des lieux

• Assurez la propreté et le bon éclairage des lieux. Les endroits encombrés ou

sombres invitent les accidents.

• Ne pas utiliser d’appareils électriques

dans les milieux volatiles tels qu’en présence de liquides, gaz ou poussières inflammables. Les appareils élec-

triques produisent des étincelles susceptibles d’enflammer les poussières ou gaz présents.

• Eloignez les enfants et les curieux lors

de l’utilisation d’un appareil électrique.

Page 20

Sertisseuse RP 251

Les distractions risquent de vous faire perdre le contrôle de l’appareil.

Sécurité électrique

• La fiche de l’appareil électrique doit correspondre à la prise de courant utilisée. Ne jamais tenter de modifier la fiche de manière quelconque. Ne pas utiliser d’adaptateur sur un appareil équipé d’une fiche de terre. Les fiches

et prises non-modifiées et adaptées les unes aux autres limiteront les risques de choc électrique.

• Evitez tout contact avec des surfaces

reliées à la terre ou à la masse telles que tubeteries, radiateurs, cuisinières ou réfrigérateurs. Tout contact du corps

avec la terre ou une masse augmente les risques de choc électrique.

• Ne pas exposer les appareils élec- triques à l’eau ou aux intempéries. La pénétration d’eau à l’intérieur d’un appareil électrique augmentera les risques de choc électrique.

• Ne pas maltraiter le cordon d’alimenta-

tion. Ne jamais utiliser le cordon d’alimentation de l’appareil pour le transporter, le tirer ou le débrancher. Eloignez le cordon des sources de chaleur, de l’huile, des bords tranchants et des mécanismes en marche. Les cordons

d’alimentation endommagés augmentent les risques de choc électrique.

• Lors de l’utilisation de l’appareil à l’ex-

térieur, prévoyez une rallonge électrique homologuée pour ce type d’emploi.

Cela limitera les risques de choc électrique.

• Lorsqu’il est inévitable d’utiliser un

appareil électrique dans un lieu humide, prévoyez une alimentation électrique protégée par disjoncteur différentiel (GFCI). La présence d’un disjoncteur diffé-

rentiel limite les risque de choc électrique.

• Lorsqu’il est inévitable d’utiliser un

appareil électrique dans un lieu humide, prévoyez une alimentation électrique protégée par un dispositif différentiel à courant résiduel (DDR). La présence d’un

DDR limite les risque de choc électrique.

• Cet appareil devrait être systématique-

ment alimenté via un dispositif différentiel à courant résiduel d’un courant résiduel maximum de 30mA.

Sécurité individuelle

• Soyez attentif, restez concentré et faites preuve de bon sens lors de l’utilisation de ce type d’appareil. Ne jamais utiliser ce matériel lorsque vous êtes fatigué ou sous l’influence de drogues, de l’alcool ou de médicaments. Lors de

l’utilisation d’un appareil électrique, un instant d’inattention risque d’entraîner de graves lésions corporelles.

• Prévoyez les équipements de protec-

tion individuelle appropriés. Portez systématiquement une protection oculaire. Selon le cas, le port d’un masque

à poussière, de chaussures de sécurité antidérapantes, du casque ou d’une protection auriculaire peut aider à limiter les risques de lésion corporelle.

• Evitez les démarrages accidentels.

Assurez-vous que son interrupteur est éteint avant de brancher l’appareil, y introduire un bloc-piles, le soulever ou le transporter. Porter un appareil élec-

trique avec son doigt sur l’interrupteur, voire le brancher lorsque son interrupteur est en position « Marche » est une invitation aux accidents.

• Retirez toute clé ou dispositif de réglage

éventuel avant de mettre l’appareil en marche. Une clé ou tout autre dispositif de

réglage engagé sur un élément mécanique pourrait provoquer un accident.

• Ne vous mettez pas en porte-à-faux.

Maintenez une bonne assiette et un bon équilibre à tout moment. Cela

assurera un meilleur contrôle de l’appareil en cas d’imprévu.

• Habillez-vous de manière appropriée.

Ne portez ni accessoires, ni bijoux. Eloignez vos cheveux, vos vêtements et vos gants des mécanismes lorsque l’appareil fonctionne. Les foulards, les

bijoux et les cheveux longs risquent d’être entraînés par les mécanismes en rotation.

• Vérifiez le bon raccordement et fonc-

tionnement des aspirateurs de poussière éventuels. De tels aspirateurs

peuvent limiter les risques associés à la dispersion des poussières.

• Ne permettez pas la familiarité issue

d’une utilisation fréquente de l’appareil vous rendre complaisant au point d’ignorer les principes de sécurité applicables. La moindre inattention peut

999-995-443.10_REV. A

Page 21

Sertisseuse RP 251

engendrer de graves blessures corporelles dans une fraction de seconde.

Utilisation et entretien des appareils électriques

• Ne forcez pas l’appareil. Prévoyez l’appareil le mieux adapté aux travaux envisagés. Un appareil adapté produi-

ra de meilleurs résultats et un meilleur niveau de sécurité lorsqu’il fonctionne au régime prévu.

• N’utilisez pas d’appareil dont l’inter-

rupteur marche/arrêt ne fonctionne pas correctement. Tout appareil qui ne peut

pas être contrôlé par son interrupteur est considéré dangereux et doit être réparé.

• Débranchez l’appareil ou retirez son

bloc-piles amovible avant tout réglage, remplacement d’outils ou stockage. De

telles mesures préventives aideront à limiter les risques de démarrage accidentel de l’appareil.

• Rangez les appareils électriques non

utilisés hors de la portée des enfants. L’utilisation de cet appareil doit être exclusivement réservé à du personnel ayant reçu une formation adéquate.

Tout appareil électrique peut devenir dangereux entre les mains d’un novice.

• Assurez l’entretien régulier des appa-

reils électriques et de leurs accessoires. Assurez-vous de l’absence d’éléments grippés ou endommagés, voire toute autre anomalie susceptible de nuire au bon fonctionnement et à la sécurité de l’appareil. Faites réparer tout appareil endommagé avant de le réutiliser. De nombreux accidents sont le

résultat d’appareils mal entretenus.

• Assurez l’affutage et la propreté des outils de coupe. Des outils de coupe correctement entretenus et affutés sont moins susceptibles de se gripper et sont plus faciles à contrôler.

• Utilisez l’appareil, ses accessoires et

ses outils selon les consignes ci-présentes, tout en tenant compte des conditions de travail existantes et de la nature des travaux envisagés. Toute uti-

lisation de l’appareil à des fins autres que celles prévues augmenterait les risques d’accident.

• Assurez la parfaite propreté des poi-

gnées et surfaces de prise-en-main de

l’appareil. Les poignées et surfaces glis-

santes ne permettent pas la manipulation et contrôle appropriés de l’appareil en cas d’imprévu.

Utilisation et entretien des appareils à piles

• N’utilisez que le chargeur spécifié par le fabricant. Tout chargeur inadapté aug-

menterait les risques d’incendie en cours de charge.

• N’utilisez que les bloc-piles spécifi-

quement prévus pour l’appareil en question. L’utilisation de tout autre type

de bloc-piles augmenterait les risques de blessure et d’incendie.

• Eloignez tout bloc-piles non utilisé des

objets métalliques (trombones, pièces de monnaie, clés, clous, vis, etc.) qui risquerait de créer un court-circuit entre les bornes du bloc-piles. Un court-cir-

cuit entre les bornes du bloc-piles pourrait occasionner des brûlures ou un incendie.

• Sous conditions abusives, de l’électro-

lyte risque d’être éjecté du bloc-piles ; éviter tout contact. En cas de contact accidentel, rincer à l’eau courante. En cas de contact oculaire, consulter également un médecin. L’électrolyte éjecté du

bloc-piles risque d’occasionner des irritations ou des brûlures.

• Ne jamais utiliser de bloc-piles ou d’ap- pareil endommagé ou modifié. Les blocpiles endommagés ou modifiés peuvent être imprévisibles et occasionner un incendie, une explosion ou des blessures.

• Ne jamais exposer les bloc-piles ou

l’appareil aux flames ou à des températures excessives. Toute exposition aux

flames ou à des températures en excès de 265°F (130°C) pourrait occasionner une explosion.

• Respectez l’ensemble des consignes

de rechargement et ne chargez pas les bloc-piles ou l’appareil à des températures hors des limites proscrites dans le manuel. Tout rechargement inapproprié

ou à des températures hors des limites proscrites risquerait d’endommager le bloc-piles et augmenterait les risques d’incendie.

Service après-vente

• Confiez la révision de l’appareil à un réparateur qualifié disposant exclusive-

999-995-443.10_REV. A

Page 22

Sertisseuse RP 251

ment de pièces de rechange identiques à celles d’origine. Cela assurera la sécu-

rité opérationnelle de l’appareil.

• Ne jamais tenter de réparer un bloc- piles endommagé. La révision des blocpiles doit être confiée exclusivement au fabricant ou à un réparateur autorisé.

Sécurité des sertisseuses

AVERTISSEMENT

La rubrique suivante contient d’importantes consignes de sécurité visant ce type d’appareil en particulier.

Lisez-les soigneusement avant d’utiliser cette sertisseuse afin de limiter les risques de choc électrique et de graves blessures corporelles.

CONSERVEZ L’ENSEMBLE DE

CES CONSIGNES POUR FUTURE

REFERENCE !

La mallette de transport de l’appareil est équipée d’un porte-documents pour garder le manuel à portée de main de l’utilisateur.

• Eloignez vos doigts et vos mains des

outils de sertissage durant le cycle de sertissage. Les doigts et les mains

risquent d’être écrasés, fracturés ou amputés en cas de prise par l’outil de sertissage ou celui-ci et tout autre objet.

• Ne jamais tenter de réparer un outil usé ou endommagé. Un outil de sertissage qui aurait été soudé, meulé, percé ou modifié de manière quelconque risquerait d’éclater en cours d’opération et occasionner de graves blessures. Le non-remplacement de l’outil de sertissage au complet pourrait entraîner la défaillance du raccord serti et provoquer de graves blessures corporelles.

• Cet appareil développe des forces suf-

fisamment importantes pour briser ou projeter ses composants de manière dangereuse. Eloignez tout personnel non

essentiel du chantier. Tenez-vous à l’écart en cours d’utilisation et prévoyez des équipements de protection individuelle, notamment une protection oculaire.

• Un seul individu doit être chargé du processus de sertissage. Afin de limiter les risques d’accident, seul l’utilisateur de la sertisseuse doit être présent lorsque l’appareil tourne.

• Utilisez exclusivement les sertisseuses

• Prévoyez la combinaison de sertis-

• Ne modifiez pas l’appareil. Toute modifi-

• Avant d’utiliser une sertisseuse RIDGID,

– Le manuel ci-présent – Les instructions applicables aux outils

– Le manuel du chargeur – Les instructions d’installation du fabri-

– Les instructions visant tout autre matériel

Le non-respect de l’ensemble des con-

RIDGID RIDGID (ou approuvés par RIDGID) appropriés. Tout autre utilisation ou la modi-

fication des sertisseuses en vue d’applications non prévues pourrait endommager la sertisseuse et ses outils, voire occasionner des blessures corporelles.

seuse, d’outils de sertissage et de raccords appropriée. Une mauvaise com-

binaison de ceux-ci risque de produire un sertissage incomplet, augmenter les risques de fuites, endommager le matériel et provoquer des blessures.

cation de l’appareil de manière quelconque pourrait occasionner des blessures corporelles et nullifier la garantie de l’appareil.

familiarisez-vous avec :

signes d’utilisation et de sécurité applicables augmenterait les risques de dégâts matériels et de grave blessure corporelle.

avec des outils de sertissage

de sertissage utilisés

cant des raccords utilisés

ou matériaux utilisés avec cet appareil

Coordonnées RIDGID

En cas de questions visant ce produit RIDGID : – Consultez le concessionnaire RIDGID le

plus proche.

– Visitez le site RIDGID.com pour localiser

le représentant RIDGID le plus proche.

– Contactez les services techniques

Ridge Tool à ProToolsTechServices@ Emerson.com ou bien, à partir des Etats-Unis et du Canada, en composant le 844-789-8665.

Description

La sertisseuse RIDGID® RP 251, lorsqu’elle est équipée des outils de sertissage appropriés, sert au sertissage mécanique des raccords de tuyauterie pour assurer des joints étanches et permanents dans les domaines

999-995-443.10_REV. A

Page 23

de la plomberie, le chauffage, la climatisation et la réfrigération.

Il s’agit d’appuyer sur sa gâchette pour qu’un moteur électrique interne entraîne une pompe hydraulique qui, à son tour, envoie du fluide dans le cylindre de l’appareil pour faire avancer son piston et l’appuyer en force contre l’outil de sertissage qui comprime alors le raccord. Le cycle de sertissage correspondant dure environ 4 secondes. Une fois que le cycle de sertissage est entamé, il continue automatiquement jusqu’au sertissage complet du raccord, même si l’on lâche la gâchette.

L’appareil comprend également un second mode opératoire dit « Contrôlé » qui est activé via l’application RIDGID Link. Le mode Contrôlé permet d’engager l’outil de sertissage sur le raccord avant d’appuyer sur la gâchette afin de pouvoir confirmer l’alignement approprié de l’outil, du raccord et du tuyau.

Des témoins d’état de fonctionnement indiquent l’état de l’appareil et de la charge de son bloc-piles, les révisions prévues et les anomalies de température. Un éclairage incorporé s’allume dès que l’on appuy initialement sur la gâchette pour aider à éclairer la zone d’intervention. L’appareil s’éteint au bout de 120 secondes d’inactivité.

La tête de l’appareil peut tourner sur 360° pour faciliter l’accès aux endroits exigus. L’appareil est équipé d’une lanière en tissu pour l’utilisation d’une bandoulière ou d’une ligne de sécurité.

La sertisseuse est équipée d’une technologie sans fils qui permet sa connexion aux portables et tablettes. Reportez-vous à la rubrique « Connectivité sans fils via l’applica- tion RIDGID Link » pour les détails.

Témoins d’état de

Platine

fonctionnement

Touche de

retrait

Bague

d’éclairage

LED

Gâchette

ciseaux

Broche de

fixation des

outils de

sertissage

latérale des

mâchoires

Mâchoire à

Figure 1A – Sertisseuse RIDGID RP 251

Poignée

Avertissement

Bloc-piles

Lanière

Sertisseuse RP 251

Touche de

retrait

Témoin

d’état de

la sertisseuse

Avertissement

Figure 1B – Témoins d’état de fonctionne-

ment et avertissement

QR-Code

Figure 2 – Numéro de série de l’appareil –

chiffres encerclés indiquent l’année et le mois de fabrication (YY = année, MM = mois)

Caractéristiques techniques

Outils de

sertissage .......... RIDGID série Compact

Course

du piston ............ 1,2" (30.5 mm)

Force

du piston............ 5,400 lbs. (24 kN)

Moteur

Tension .............. 10,8 V (nominal)

Ampérage.......... 24 A

Puissance .......... 260 Watts

Rotation

de tête ................ 360°

Rapport

cyclique ............. 3 sertissages/min.

Alimentation ...... Bloc-piles Li-ion 12 V

Connexion sans fils

Portée ................ 33 ft. (10 m)

Humidité

maximale ........... 80%

rechargeable (série RIDGID RB-1200)

999-995-443.10_REV. A

2121

Page 24

Sertisseuse RP 251

Température ambiante

(fonctionnement) .... 15° F à 122° F

(-10° C à 50° C)

Température ambiante

(remisage) ......... 32° F à 113° F

(0° C à 45° C)

Poids (sans piles

ni outils) ............. 3,57 lbs. (1,62 kg)

Dimensions (sans piles

ni outils) ............. 13" x 4,3" x 2,6"

(330 mm x 109 mm x 66 mm)

Pression sonore

PA)* .................. < 67,8 dB(A), K=2,5 dB(A)

Puissance sonore

PW)* ................. < 75,8 dB(A), K=2,5 dB(A)

Commande Marquage Description

Appuyez momentané sur la gâchette pour mettre l’appareil en marche, activer la bague d’éclairage LED et illuminer les témoins d’état de fonctionnement. L’appareil est alors prêt à fonctionner. Il restera allumé et actif pendant 2 minutes. Si l’éclairage s’éteint, il sera nécessaire d’appuyer à nouveau sur la gâchette pour que l’appareil fonctionne.

Mode « Normal » : Appuyez sur la gâchette pour lancer le cycle de sertissage, puis

Gâchette

Touche de retrait

Broche de fixation des outils de sertissage

Figure 3 – Tableau des commandes

lâchez-la dès que l’outil s’engage. L’appareil est livré en mode « Normal ». Mode « Contrôlé » : Appuyez sur la gâchette pour engager l’outil de sertissage sur

—

le raccord. Le cas échéant, faites les réglages nécessaires. Appuyez à nouveau sur la gâchette pour lancer le cycle de sertissage, puis lâchez-la dès que l’outil s’engage.

Le fait de lâcher la gâchette n’arrêtera pas l’appareil lorsqu’il a entamé le sertissage. Cela assure l’uniformité et l’intégralité des sertissages.

Le mode opératoire utilisé peut être changé via l’application RIDGID Link en se reportant à la rubrique « Connectivité sans fils via l’application RIDGID Link.

Celle-ci sert à ouvrir l’outil de sertissage en cours d’opération. Le cas échéant, le sertissage restera incomplet et devra être répété.

Celle-ci retient les outils de sertissage en place sur la sertisseuse. Elle doit être enfoncée à

—

fond pour que l’appareil puisse fonctionner.

Vibrations* ......... < 0,71 m/s2, K=1,5 m/s

* Les valeurs sonores et vibratoires sont mesurées se-

lon la norme EN 62481-1.

- Les niveaux de vibrations peuvent servir de comparaison avec d’autres appareils et pour l’évaluation préliminaire des taux d’exposition.

- Les émissions sonores et vibratoires peuvent varier selon la localisation et l’utilisation spécifique de ces appareils.

- Les taux d’exposition sonore et vibratoire quotidienne doivent être évalués pour chaque application, avec mesures de sécurité prises en fonction de ceux-ci. L’évaluation des taux d’exposition doivent prendre en compte les temps morts durant lesquels l’appareil est éteint. Cela risque de réduire le taux d’exposition global de manière significative.

999-995-443.10_REV. A

Page 25

Sertisseuse RP 251

Témoin

Icone

Figure 4 – Témoins d’état de fonctionnement de l’appareil

allumé

Bleu Connexion avec l’application RIDGID Link établie.

Vert Appareil en mode « Normal », en attente, prêt à fonctionner. Bleu Appareil en mode « Contrôlé », en attente, prêt à fonctionner.

Rouge

Jaune

Rouge

Témoin

clignotant

Bleu Connexion avec l’application RIDGID Link disponible.

Vert Cycle de sertissage terminé.

Rouge

(4 secondes)

Rouge

Jaune

Rouge et jaune

Jaune

Description

Cycle de sertissage interrompu (vanne ouverte manuellement ou avant la complète pressurisation de l’appareil). Vérifiez les paramètres et recommencez. Consultez l’application RIDGID Link pour de plus amples renseignements.

Broche de fixation de l’outil de sertissage mal introduite. L’appareil ne fonctionnera pas. Introduisez la broche à fond. Si le témoin reste allumé, faites réviser l’appareil.

L’appareil a mal fonctionné et ne fonctionnera plus. Retirez le bloc-piles et laissez reposer l’appareil avant de la réinsérer. Si le témoin reste allumé, faites réviser l’appareil. Consultez l’application RIDGID Link pour de plus amples renseignements.

Bloc-piles déchargé. Rechargez le bloc-piles ou remplacez-le par un bloc-piles complètement rechargé.

Bloc-piles déchargé. L’appareil ne fonctionnera pas. Rechargez le bloc-piles ou remplacez-le par un bloc-piles complètement rechargé.

Appareil prêt à être verrouillé par « l’antivol ». L’utilisateur peut déverrouiller l’appareil via l’application RIDGID Link. S’il s’avère que l’appareil n’est pas le vôtre, retournez-le au réparateur ou à son utilisateur d’origine.

Equipements de base

Reportez-vous au catalogue RIDGID pour les équipements fournis en fonction de la référence spécifique de chaque type d’appareil.

NOTA ! Il existe deux « séries » d’outils de sertissage RIDGID différentes :

• La série « Standard »

• La série « Compact »

Ces outils ne sont pas interchangeables. Les outils de la série Standard ne peuvent fonctionner qu’avec les sertisseuses de la série Standard (RP 350, RP 351, RP342XL, RP 340, RP 330, 320-E et CT-400). Les outils de la série Compact ne peuvent fonctionner qu’avec les sertisseuses de la série Compact (RP 251, RP 240, RP 241, RP 200, RP 210 et 100B).

AVERTISSEMENT

seuses et outils de sertissage RIDGID que lorsque ceux-ci sont spécifiés par le fabricant des raccords pour leur système de raccorde-

999-995-443.10_REV. A

N’utilisez les sertis-

ment particulier. L’utilisation de sertisseuses ou d’outils de sertissage inappropriés au système de raccordement envisagé risque d’occasionner des fuites, d’endommager la sertisseuse ou l’outil, de nullifier les garanties ou d’occasionner de graves blessures corporelles.

AVIS IMPORTANT

Le bureau d’études et/ou l’installateur est responsable du choix des matériaux et des méthodes de raccordement utilisés. Avant toute tentative d’installation, il convient d’effectuer une étude approfondie des conditions d’exploitation du réseau, notamment au niveau de la composition chimique et de la température de son contenu. Consultez le fabricant des raccords à

sertir pour les conseils de sélection.

Consultez le fabricant des raccords pour les détails visant son système, y compris sa compatibilité avec divers types et compositions de tuyaux, les méthodes d’installation appropriées, la distance minimale entre raccords, la

2323

Page 26

Sertisseuse RP 251

composition des joints, l’inspection et contrôle du réseau, etc. Une mauvaise installation peut entraîner des fuites et d’importants dégâts matériaux.

Connectivité sans fils via l’application RIDGID Link

La sertisseuse RIDGID® RP 251 est munie d’une connectivité sans fils qui lui permet de communiquer avec des dispositifs (portables et tablettes) correctement équipées et utilisant un système opératoire iOS ou Android. Cela permet à l’utilisateur d’obtenir et télécharger les données d’un chantier, rédiger des comptes-rendus et mettre à jour les micrologiciels. Il est fortement conseillé d’assurer la mise-à-jour régulière des micrologiciels. Vérifiez et, au besoin, mettez le micrologiciel de votre appareil à jour avant sa première utilisation, puis à intervalles régulières après.

1. Téléchargez l’application RIDGID Link appropriée en allant à RIDGID.com/apps, au Google Play Store ou bien à l’Apple Store.

2. Lorsque l’appareil est en marche, le témoin se met à clignoter en bleu dès que la connectivité avec le dispositif est disponible (Figure 4).

3. Trouvez l’icône de l’application RIDGID Link sur votre dispositif, puis sélectionnez-le pour lancer l’application. Utilisez l’application pour repérer les appareils à proximité, puis sélectionnez l’appareil RIDGID voulu. Reportez-vous aux instructions du dispositif pour établir la connexion sans fils. Une fois connecté, le témoin bleu restera allumé.

Une fois la liaison initiale établie, la

majorité des dispositifs se connecteront automatiquement à l’appareil lorsque la connectivité sans fils est activée, que l’appareil se trouve à sa portée et que le dispositif est configuré de manière appropriée. L’appareil devrait se trouver à moins de 33 pieds (10 m) pour être détecté. Tout obstacle entre l’appareil et le dispositif risque de limiter cette portée opérationnelle.

4. Une fois connecté, le système recherchera d’éventuelles mises-à-jour du micrologiciel. Suivez les indications de l’application pour initier cette mise à jour éventuelle. Ne pas utiliser l’appareil lorsqu’une

mise-à-jour est en cours. Aucun témoin LED ne sera allumé durant la mise-à-jour du micrologiciel. Reportez-vous aux instructions de l’application pour confirmer que le nouveau micrologiciel est installé.

5. Suivez les consignes d’utilisation de l’application. Ne laissez pas l’utilisation de l’application vous distraire du suivi du processus de sertissage. L’inattention à ce processus risque de vous faire perdre le contrôle de l’appareil.

6. La connexion sans fils se termine dès que l’appareil est éteint. Fermez la communication au niveau du dispositif afin de conserver sa pile.

Inspection préalable

AVERTISSEMENT

Inspectez la sertisseuse et ses outils de sertissage quotidiennement, avant de les utiliser. Rectifiez toute anomalie éventuelle afin de limiter, entre-autres, les risques de choc électrique, d’écrasement des membres, de défaillance des outils et de détérioration de l’appareil.

1. Retirez le bloc-piles de l’appareil.

2. Eliminez toutes traces d’huile, de cambouis et de crasse qui pourraient se trouver sur le matériel, notamment au niveau des poignées et des commandes de l’appareil. Cela facilitera l’inspection et aidera à éviter que l’appareil et ses commandes s’échappe de votre prise.

3. L’inspection de la sertisseuse doit comprendre :

• Vérification de l’assemblage, de l’entretien et de l’intégralité de l’appareil.

• Présence d’éléments brisés, usés, manquants, désalignés ou grippés et le bon état de la lanière en tissu.

• Le mouvement sans résistance de la broche de fixation des outils entre sa position ouverte et sa position fermée. La broche doit se verrouiller dans chacune des positions. Vérifiez le libre mouvement de la gâchette, voire sans collage ou grippage.

999-995-443.10_REV. A

Page 27

Sertisseuse RP 251

• La présence et lisibilité de l’avertissement indiqué dans la Figure 1A ou 1B.

• Toute autre anomalie éventuelle qui pourrait nuire à la sécurité et au fonctionnement normal de l’appareil.

Ne pas utiliser la sertisseuse avant

la réparation de toute anomalie éventuelle.

4. Suivez les consignes d’inspection et d’entretien des outils de sertissage. Retirez l’outil de l’appareil. Assurez-vous que l’outil est en bon état de marche et que son utilisation est clairement indiquée.

5. Inspectez et entretenez tout autre matériel utilisé selon les consignes applicables afin de vous assurer de son bon fonctionnement.

Préparation et utilisation de l’appareil

AVERTISSEMENT

Durant le cycle de sertissage, éloignez vos doigts et vos mains de l’outil de sertissage. Vos doigts ou vos mains risquent d’être écrasés, fracturés ou amputés par l’outil ou entre l’outil et la conduite ou autre objet à proximité.

Le processus produit des forces suffisamment importantes pour briser et projeter des pièces de manière dangereuse. Tenez-vous à l’écart en cours d’opération et prévoyez les équipements de protection appropriés, notamment une protection oculaire.

Prévoyez la combinaison de sertisseuse, d’outils de sertissage et de raccords appropriée. Une mauvaise combinaison de ceux-ci risque de produire un sertissage incomplet, augmenter les risques de fuites, endommager le matériel et provoquer des blessures.

Respectez les consignes de préparation et d’utilisation afin de limiter les risques d’écrasement et autres blessures et afin d’éviter d’endommager l’appareil.

1. Installez le chantier de manière appropriée en vous reportant à la rubrique

Consignes générales de sécurité visant les appareils électriques. Prévoyez un

endroit à la fois dégagé, de niveau, stable

et au sec. Ne pas utiliser cet appareil lorsque vous avez les pieds dans l’eau.

2. Examinez les travaux envisagés afin de pouvoir sélectionner l’appareil et l’outil RIDGID qui correspondent aux spécifications de l’application. L’utilisation d’un matériel inadapté à une application donnée risque d’occasionner des blessures, d’endommager l’appareil et de compromettre l’intégralité des raccords sertis.

3. Vérifiez que l’ensemble du matériel a été inspecté et installé selon les consignes correspondantes.

Retrait et montage des outils de sertissage

1. Retirez le bloc-piles de l’appareil.

2. Ouvrez complètement la broche de fixation des outils. Retirez ou introduisez l’outil de sertissage approprié (Figure 5).

3. Refermez complètement la broche de fixation des outils jusqu’à la verrouiller en position fermée.

NOTA : Ne jamais utiliser l’appareil en l’absence d’un outil de sertissage car cela pourrait l’endommager.

Figure 5 – Broche de fixation des outils de

sertissage

Préparation du raccordement

AVIS IMPORTANT

générales applicables à plusieurs types d’outils de sertissage. Reportez-vous systématiquement aux consignes visant spécifiquement l’outil de sertissage utilisé et aux consignes d’installation spécifiques du fabricant des raccords afin de limiter les risques de défaillance des raccords sertis et de dégâts matériels importants.

Il s’agit ici de consignes

999-995-443.10_REV. A

2525

Page 28

Sertisseuse RP 251

1. Préparez le raccordement selon les instructions du fabricant des raccords.

2. Avec les mains sèches, introduisez un bloc-piles entièrement chargé dans l’appareil.

3. Appuyez momentanément sur la gâchette de l’appareil pour le mettre en marche. Dès sa mise en marche, la bague d’éclairage LED de l’appareil s’allumera et ses témoins d’état de fonctionnement s’allumeront en vert ou bleu selon le mode opératoire préalablement choisi. L’appareil est désormais prêt à fonctionner.

4. Au bout de 120 secondes d’inactivité, l’appareil s’éteindra jusqu’à ce que vous appuyez à nouveau sur sa gâchette pour le réallumer. La bague d’éclairage LED s’éteint en même temps que l’appareil. Le fait d’appuyer à nouveau sur la gâchette de l’appareil ne lancera pas son cycle de sertissage ; pour ce faire, il sera nécessaire d’y appuyer une deuxième fois.

Sertissage des raccords à l’aide de mâchoires à ciseaux typiques

1. Comprimez les bras de mâchoire pour ouvrir les mâchoires. Dans de nombreux cas, cela peut se faire d’une main (Figure

6).

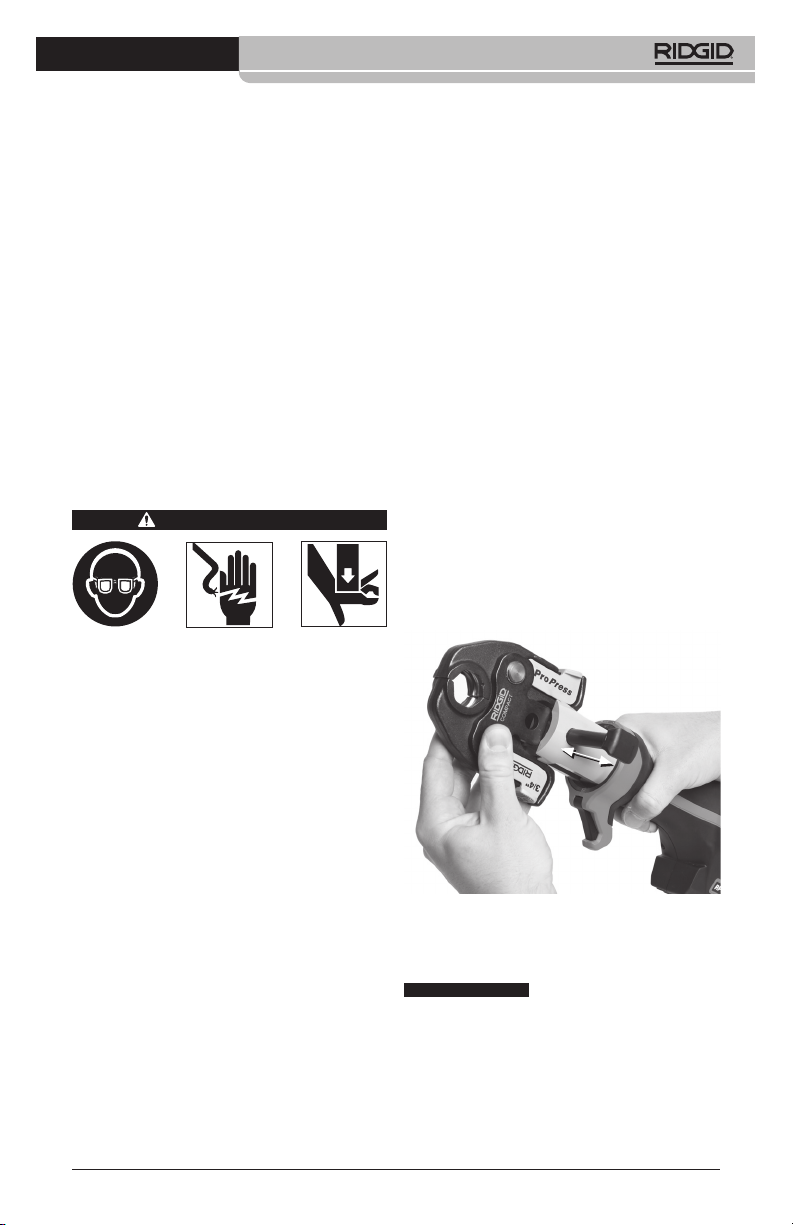

Figure 6 – Ouverture des mâchoires d’une main

2. Engagez les mâchoires ouvertes autour du raccord (Figure 7). Alignez le profil des mâchoires sur le pourtour du raccord comme indiqué par les consignes d’installation du fabricant des raccords. Lâchez les bras de mâchoire pour fermer les mâchoires autour du raccord. Ne tentez pas de suspendre l’appareil par ses mâchoires, car il risquerait de tomber sans prévenir et occasionner des blessures potentiellement mortelles.

Figure 7 – Engagement de mâchoires à

Figure 8 – Mâchoires à l’équerre du raccord

ciseaux autour du raccord

3. Vérifiez le positionnement approprié des mâchoires et leur équerrage vis-à-vis du raccord (Figure 8). Eloignez vos doigts et vos mais des mâchoires afin d’éviter les risques d’écrasement entre les mâchoires ou entre les mâchoires et leurs environs.

Si l’éclairage LED s’éteint, réactivez l’ap-

pareil en appuyant momentanément sur sa gâchette. L’appareil est désormais prêt à sertir le raccord.

Mode « Normal » : Appuyez sur la

gâchette (Figure 9). Une fois que le cycle de sertissage commence et que les galets de l’appareil entrent en contact avec les bras de mâchoire, l’appareil complètera le cycle de sertissage automatiquement. Le fait de lâcher la gâchette n’arrêtera pas l’appareil une fois qu’il est engagé sur le raccord. Cela assure l’uniformité et l’intégralité des sertissages.

Mode « Controlé » : Appuyez sur la

gâchette (Figure 9). Les mâchoires s’en- gageront sur le raccord, mais sans le

999-995-443.10_REV. A

Page 29

Sertisseuse RP 251

sertir. Faites les réglages éventuellement nécessaires. Appuyez à nouveau sur la gâchette pour que l’appareil se verrouille et complète le cycle automatiquement. Le fait de lâcher la gâchette n’arrêtera pas l’appareil une fois qu’il est engagé sur le raccord. Cela assure l’uniformité et l’intégralité des sertissages.

S’il est nécessaire de retirer l’appareil en

cours de sertissage, lâchez la gâchette, puis appuyez sur la touche de retrait (Figures 1A et 1B).

AVIS IMPORTANT

Puisque le fait d’appuyer sur la touche de retrait a pour effet d’interrompre le cycle de sertissage, ce dernier devra être répété pour assurer l’étanchéité du raccord. Servez-vous de cette méthode en cas de panne de l’appareil.

Figure 9 – Sertissage du raccord

4. Lâchez la gâchette.

5. Comprimez les bras de mâchoire pour ouvrir les mâchoires.

6. Retirez les mâchoires du raccord. Eviter les bavures tranchantes qui auraient pu se former sur le raccord en cours d’opération.

7. En fin d’opération, retirez le bloc-piles de l’appareil.

Sertissage des raccords à l’aide d’un actionneur et d’une bague de sertissage typiques

1. Ouvrez la bague et engagez-la autour du raccord. Positionnez la bague sur le raccord comme indiqué par le fabricant des raccords. Lâchez la bague pour qu’elle se renferme autour du raccord (Figure 10).

2. Assurez-vous que l’actionneur approprié est monté sur l’appareil. Comprimez les bras de l’actionneur pour l’ouvrir. Alignez les ergots de l’actionneur sur les évidements de la bague. Lâchez les bras de l’actionneur pour engager ses ergots à fond dans les évidements de la bague (Figure 10). Le désalignement des ergots

par rapport aux évidements de la bague risque d’endommager la bague ou l’actionneur durant le sertissage. Ne pas suspendre l’appareil et l’actionneur par la bague de sertissage. L’appareil risquerait de tomber sans prévenir et provoquer des blessures potentiellement mortelles.

Figure 10 – Engagement de l’actionneur sur

la bague de sertissage

3. Vérifiez le positionnement et l’équerrage de la bague vis-à-vis du raccord. Eloignez vos doigts et vos mains de l’actionneur et de la bague afin d’éviter les risques d’écrasement entre les mâchoires ou entre les mâchoires et leurs environs.

Si la bague d’éclairage s’éteint, réveil-

lez-la en appuyant momentanément sur la gâchette. L’appareil ne sera pas encore prêt à sertir le raccord.

Mode « Normal » : Appuyez sur la

gâchette (Figure 1). Une fois que le cycle de sertissage commence et que les galets de l’appareil entrent en contact avec les bras de mâchoire, l’appareil complètera le cycle de sertissage automatiquement. Le fait de lâcher la gâchette n’arrêtera pas l’appareil une fois qu’il est engagé sur le raccord. Cela assure l’uniformité et l’intégralité des sertissages.

Mode « Controlé » : Appuyez sur la

gâchette (Figure 1). Les mâchoires s’en- gageront sur le raccord, mais sans le sertir. Faites les réglages éventuellement nécessaires. Appuyez à nouveau sur la gâchette pour que l’appareil se verrouille et complète le cycle automatiquement. Le fait de lâcher la gâchette n’arrêtera pas l’appareil une fois qu’il est engagé sur le raccord. Cela assure l’uniformité et l’intégralité des sertissages.

S’il est nécessaire de retirer l’appareil en

cours de sertissage, lâchez la gâchette, puis appuyez sur la touche de retrait

(Figure 1).

999-995-443.10_REV. A

Page 30

Sertisseuse RP 251

AVIS IMPORTANT

Puisque le fait d’ap-

puyer sur la touche de retrait a pour effet d’interrompre le cycle de sertissage, ce dernier devra être répété pour assurer l’étanchéité du raccord. Servez-vous de cette méthode en cas de panne de l’appareil.

4. Lâchez la gâchette.

5. Comprimez les bras de l’actionneur pour l’ouvrir. Retirer l’actionneur de la bague.

6. Retirez la bague du raccord. Eviter les bavures tranchantes qui auraient pu se former sur le raccord en cours de sertissage

7. En fin d’opération, retirez le bloc-piles de l’appareil.

Inspection des raccords sertis

1. Inspectez le raccord serti pour :

• L’insertion complète du tuyau dans le raccord

• Le mauvais alignement excessif des tuyaux. Un léger désalignement au niveau des raccords sertis est considéré normal.

• Le mauvais alignement de l’outil de sertissage sur le pourtour du raccord. Un raccord tordu ou déformé.

• Toute autre anomalie potentielle signalée par le fabricant des raccords, telle que l’absence d’une bague ou étiquette de contrôle indiquant que le raccord n’a pas encore été serti.

En cas d’anomalie éventuelle, retirez

le raccord et sertissez un nouveau raccord à sa place.

2. Testez le raccord serti selon les instructions du fabricant des raccords, des règles de l’art et des normes en vigueur.

Interventions par temps froid

La baisse des températures s’accompagne d’un épaissement de l’huile hydraulique et d’un affaiblissement des piles. Pour limiter les risques d’un mauvais fonctionnement de l’appareil, le RP 251 cesse de fonctionner lorsque la température ambiante sort des limites précisées, ce qui sera indiqué par les témoins d’état de fonctionnement (Figure 5).

Lorsque les conditions ambiantes sortent des limites de température indiquées, gardez

l’appareil et le bloc-piles dans en endroit climatisé jusqu’au moment d’intervention.

Remisage

Retirez le bloc-piles de la sertisseuse. Rangez la sertisseuse, ses outils de sertissage et le bloc-piles dans la mallette. Evitez de rangez ce matériel à des températures extrêmes. L’appareil ne fonctionnera pas si la température ambiante sort des limites établies. Cela serait indiqué par les témoins d’état de fonctionnement de l’appareil (Figure 5).

AVERTISSEMENT

un endroit sec, sécurisé et sous clé qui est hors de la portée des enfants et des individus non familiers avec la sertisseuse. Cet appareil serait dangereux entre les mains non-initiées.

Rangez l’appareil dans

Consignes d’entretien

AVERTISSEMENT

Retirez le bloc piles de l’appareil avant toute intervention ou réglage.

Nettoyage et lubrification

1. Essuyez l’appareil avec un chiffon propre et sec.

2. Inspectez la broche de montage des outils de sertissage et lubrifiez-la au besoin avec un lubrifiant au silicone.

3. Examinez les ressorts de rappel des outils de sertissage lors de chaque utilisation. Les outils devrait s’ouvrir et fermer librement entre vos doigts avec un minimum d’effort.

Mise à jour des micrologiciels

Il est fortement conseillé d’assurer la mise-àjour régulière des micrologiciels. Vérifiez et, au besoin, mettez le micrologiciel de votre appareil à jour avant sa première utilisation, puis à intervalles régulières après. Reportez-

vous à la rubrique « Connectivité sans fils via l’application RIDGID Link ».

999-995-443.10_REV. A

Page 31

Sertisseuse RP 251

Dépannage

Anomalie Raison possible Solution

L’appareil ne s’allume pas lorsque l’on appuy sur sa gâchette.

L’outil de sertissage reste bloqué sur le raccord.

Bloc-piles complètement déchargé ou défectueux.

Bloc-piles mal introduit dans la poignée de l’appareil.

Sertissage incomplet du raccord.

Introduire un bloc-piles chargé ou remplacer le bloc-piles.

Vérifier l’insertion complète du blocpiles.

Appuyer sur la touche de retrait pour retirer les mâchoires du raccord. Examiner et re-sertir le raccord.

Le sertissage du raccord est incomplet.

L’appareil a une fuite d’huile.

Le moteur tourne mais l’appareil ne complète pas le cycle de sertissage.

L’appareil s’arrête en cours d’opération.

Se reporter à la Figure 5 pour les témoins d’état de fonctionnement de l’appareil. Se reporter à la rubrique Connectivité sans fils via l’application RIDGID Link pour la mise à jour du micrologiciel.

Révisions et réparations

Mâchoires inadaptées à la section ou composition du tuyau.

Sertisseuse non perpendiculaire au tuyau.

Mâchoires mal positionnées sur le raccord.

Appareil en besoin de révision. .

Problème de joint ou problème mécanique.

Manque d’huile.

Accessoires

AVERTISSEMENT

Toute révision ou réparation inappropriée risque de compromette la sécurité opérationnelle de l’appareil.

Toute révision ou réparation de la sertisseuse RP 251 doit être confié à un centre de service des sertisseuses indépendant agréé par RIDGID.

Pour obtenir les coordonnées du réparateur RIDGID le plus proche ou pour toutes questions visant la révision ou la réparation de l’appareil, reportez-vous à la rubrique Coordonnées RIDGID du manuel.

Afin de limiter les risques d’accident grave, n’utilisez que les accessoires spécifiquement conçus et recommandés pour La sertisseuse RP 251, tels que ceux-ci-après.

Réf.

catalogue Description

78258 Mallette de transport pour RP 251

Bloc-piles

Réf.

catalogue Description Capacité

55183 RB-1225R Li-ion de 12V/5Ah

Monter l’outil de sertissage approprié.

Refaites le sertissage en utilisant un nouveau raccord et tuyau. S’assurer que le profil de l’outil est aligné avec le pourtour du raccord.

Se reporter à la rubrique Coordonnées RIDGID pour localiser le réparateur RIDGID le plus proche.

AVERTISSMENT

Ce bloc-piles peut utiliser tout chargeur RBC12 1.

999-995-443.10_REV. A

Page 32

Sertisseuse RP 251

Chargeurs et cordons

Type Réf. de catalogue Description Région fiche

55193 Chargeur Etats-Unis/Canda/Mexique A

55198 Chargeur Europe C

55203 Chargeur Chine A

55208 Chargeur Australie/Amérique Latine I

55213 Chargeur Japon A

55218 Chargeur Royaume-Uni G

44798 Cordon de Amérique du Nord A chargeur

44808 Cordon de Europe C chargeur

44803 Cordon de Chine A chargeur

44813 Cordon de Australie/Amérique Latine I chargeur

44818 Cordon de Japon A chargeur

44828 Cordon de Royaume-Uni G chargeur

Consultez le catalogue Ridge Tool en ligne à RIDGID.com ou reportez-vous à la rubrique Coordonnées RIDGID

pour la liste complète

des accessoires disponibles pour cet appareil.

Recyclage

Certains composants de ces appareils contiennent des matières précieuses recyclables. Il est possible que certains des recycleurs concernés se trouvent localement. Disposez de ces composant selon la réglementation en vigueur. Consultez le centre de gestion des déchets local pour de plus amples informations.

A l’attention des pays de la CE : Ne jamais disposer de matériel électrique dans les ordures ménagères !

Selon la directive européenne

de matériel électrique et électronique et son application au niveau national, tout matériel électrique hors service doit être recueilli séparément et recyclé de manière écologiquement responsable.

2012/19/UE visant le recyclage

Compatibilité électromagnétique (EMC)

Le terme « compatibilité électromagnétique » signifie la capacité d’un appareil de fonctionner normalement en présence de rayonnements électromagnétiques et de décharges électrostatiques, sans pour autant provoquer le parasitage électromagnétique des appareils environnants.

AVIS IMPORTANT

formes à l’ensemble des normes EMC applicables. Cependant, la possibilité du parasitage éventuel d’autres dispositifs ne peut pas exclue. L’ensemble des normes de compatibilité électromagnétique appliques lors des essais sont indiquées dans les documents techniques de l’appareil.

Ces appareils sont con-

999-995-443.10_REV. A

Page 33

Selladora RP 251

ADVERTENCIA

Antes de utilizar este aparato, lea detenidamente su Manual del Operario. Pueden ocurrir descargas eléctricas, incendios y/o graves lesiones personales si no se entienden y siguen las instrucciones de este manual.

Page 34

Selladora RP 251

Índice de materias

Simbología de seguridad .................................................................................................. 33

Advertencias de seguridad general para máquinas eléctricas

Seguridad en la zona de trabajo ..................................................................................... 33

Seguridad eléctrica ......................................................................................................... 34

Seguridad personal......................................................................................................... 34

Uso y cuidado de las máquinas eléctricas ..................................................................... 35

Uso y cuidado de las máquinas a batería....................................................................... 35

Servicio ........................................................................................................................... 36

Información de seguridad específica

Seguridad de la selladora ............................................................................................... 36

Información de contacto RIDGID® .................................................................................... 36

Descripción ........................................................................................................................ 37

Especificaciones ............................................................................................................... 37

Equipo estándar.............................................................................................................. 39

Conexión Link App de RIDGID (comunicación inalámbrica) ......................................... 40

Inspección previa al funcionamiento ............................................................................... 40

Montaje y operación .......................................................................................................... 41

Extracción y colocación de accesorios ........................................................................... 41

Preparación de la conexión............................................................................................. 41

Selladura de un acoplamiento con mordazas de tijera típicas........................................ 42

Selladura de un acoplamiento con un conjunto típico de accionador y aro sellador ...... 43

Inspección de la junta sellada......................................................................................... 44

Funcionamiento en ambientes fríos ................................................................................ 44

Almacenamiento ................................................................................................................ 44

Instrucciones de mantenimiento

Limpieza y lubricación .................................................................................................... 44

Actualización de firmware ............................................................................................... 45

Resolución de problemas ............................................................................................... 45

Servicio y reparaciones .................................................................................................. 45

Equipos opcionales ........................................................................................................... 46

Eliminación ........................................................................................................................ 46

Compatibilidad electromagnética (CEM) ......................................................................... 46

Declaración de la FCC/ICES .................................................Interior de la carátula posterior

Declaración de conformidad ................................................Interior de la carátula posterior

Garantía de por vida ..................................................................................Carátula posterior

*Traducción del manual original

999-995-443.10_REV. A

Page 35

Selladora RP 251

Simbología de seguridad

En este manual del operario y en el producto mismo encontrará símbolos y palabras de advertencia que comunican importante información de seguridad. Para su mejor comprensión, en esta sección se describe el significado de estas palabras y símbolos de advertencia.

Este símbolo es un aviso de seguridad. Se usa para advertir de peligros potenciales de lesiones personales. Obedezca todos los mensajes de seguridad que acompañan este símbolo para evitar posibles lesiones o la muerte.

PELIGRO

ADVERTENCIA

CUIDADO

AVISO

Este símbolo significa que es necesario leer detenidamente el manual del operario

antes de usar el equipo. El manual del operario contiene información importante acerca del funcionamiento apropiado y seguro del equipo.

Este símbolo de PELIGRO advierte de una situación de riesgo o peligro que, si no se evita, produce la muerte o lesiones graves.

Este símbolo de ADVERTENCIA avisa de una situación de riesgo o peligro que, si no se evita, podría producir la muerte o lesiones graves.

Este símbolo de CUIDADO advierte de una situación de riesgo o peligro que, si no se evita, podría producir lesiones leves o moderadas.

Un AVISO advierte de la existencia de información relacionada con la protección de un bien o propiedad.

Este es un símbolo de información e indica que se puede acceder a la información sobre el producto (incluyendo el manual del

operario) si se escanea el código QR adyacente.

Este símbolo indica el año de fabricación Este símbolo indica que siempre debe usar gafas o anteojos de seguridad con viseras laterales cuando use este aparato, para reducir el riesgo de lesiones.

Este símbolo indica que este aparato eléctrico cumple con los requisitos de las correspondientes directrices de la Comunidad Europea.

Este símbolo indica que este es un aparato eléctrico que no debe eliminarse con la basura común. Vea la sección “Eliminación”.

del producto.

Este símbolo indica que existe riesgo de

aplastamiento de los dedos, manos y

otras partes del cuerpo.

Este símbolo indica que hay riesgo de

choques de electricidad.

Este símbolo indica que con este aparato

se pueden usar baterías RIDGID® de la

USE RB-12XXX

Series

serie RB-12XXX (como la RB-1225R y

Li-Ion Only

RB-1225 de RIDGID).

Advertencias de seguridad general para máquinas eléctricas*

ADVERTENCIA

Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones que se proporcionan con esta máquina eléctrica. Si no se siguen y respetan todas las instrucciones siguientes, podrían producirse descargas eléctricas, incendios y/o lesiones graves.

¡GUARDE TODAS LAS

ADVERTENCIAS E INSTRUCCIONES

PARA SU POSTERIOR CONSULTA!

El término “máquina eléctrica” en las advertencias se refiere a la máquina eléctrica con

rriente o a la máquina eléctrica sin cordón que funciona a batería.

Seguridad en la zona de trabajo

• Mantenga su zona de trabajo limpia y bien iluminada. Los lugares desordena-

dos u oscuros pueden provocar accidentes.

• No haga funcionar máquinas eléctricas

en ambientes explosivos, es decir, en presencia de líquidos, gases o polvo inflamables. Las herramientas eléctri-

cas pueden generar chispas que podrían encender los gases o el polvo.

• Mientras haga funcionar una máqui-

na eléctrica, mantenga alejados a los niños y observadores. Cualquier dis-

tracción podría hacerle perder el control del aparato.

cordón que recibe electricidad del tomaco-

* Como es obligatorio, el texto usado en la sección sobre Reglas de seguridad general de este manual es tras-

cripción literal de la correspondiente norma UL/CSA 62841-1. Esta sección contiene prácticas de seguridad general para muchas herramientas eléctricas diferentes. No todas las precauciones corresponden a cada herramienta; hay algunas que no corresponden a esta máquina.

999-995-443.10_REV. A

Page 36

Selladora RP 251

Seguridad eléctrica

• El enchufe del aparato eléctrico debe corresponder al tomacorriente. Jamás modifique el enchufe del aparato. No utilice un enchufe adaptador cuando haga funcionar una herramienta eléctrica provista de conexión a tierra. Los

enchufes intactos y tomacorrientes que les corresponden reducen el riesgo de choques de electricidad.

• Evite el contacto de su cuerpo con arte-

factos conectados a tierra tales como cañerías, radiadores, estufas o cocinas, y refrigeradores. Aumenta el riesgo de

choques de electricidad si su cuerpo ofrece conducción a tierra.

• No exponga las máquinas eléctricas a la lluvia ni permita que se mojen. Si entra agua a una máquina eléctrica aumenta el riesgo de choques de electricidad.

• No maltrate el cordón eléctrico del apa-

rato. Nunca transporte el aparato tomándolo de su cordón eléctrico ni jale del cordón para desenchufarlo del tomacorriente. Mantenga el cordón alejado del calor, aceite, bordes cortantes o piezas móviles. Un cordón enredado o en mal

estado aumenta el riesgo de choques de electricidad.

• Al hacer funcionar una máquina eléc-

trica a la intemperie, emplee un cordón de extensión fabricado para uso al aire libre. Los cordones diseñados para su

empleo al aire libre reducen el riesgo de choques de electricidad.

• Si resulta inevitable el empleo de una

máquina eléctrica en un sitio húmedo, enchúfela en un tomacorriente GFCI (dotado de un Interruptor del Circuito de Pérdida a Tierra). El interruptor GFCI redu-

ce el riesgo de choques de electricidad.

• Si resulta inevitable emplear una máqui-

na eléctrica en un lugar húmedo, use una fuente de alimentación con protección RCD (dispositivo de protección contra la corriente remanente). El uso de

un RCD reduce el riesgo de choques de electricidad.

• Se recomienda que la máquina siempre

se alimente a través de un dispositivo de protección contra la corriente remanente que tenga una corriente remanente de 30 mA o menos.

Seguridad personal

• Manténgase alerta, preste atención a lo que está haciendo y use sentido común cuando haga funcionar una máquina eléctrica. No use ningún aparato eléctrico si usted está cansado o se encuentra bajo la influencia de drogas, alcohol o medicamentos. Tan solo un breve des-

cuido durante el funcionamiento de una máquina eléctrica puede resultar en lesiones personales graves.

• Use equipo de protección personal.

Siempre use protección para los ojos.

Según corresponda para cada situación, póngase equipos de protección como mascarilla para el polvo, calzado de seguridad antideslizante, casco, o protección para los oídos, con el fin de reducir las lesiones personales.

• Evite echar a andar un aparato sin que-

rer. Asegure que el interruptor esté en posición de apagado (OFF) antes de conectar el aparato a la corriente eléctrica o a la batería, o de tomarlo o acarrearlo. Se pueden producir accidentes cuando

se transporta una máquina eléctrica con el dedo puesto sobre el interruptor, o se la conecta a la fuente de energía con el interruptor en posición de encendido (ON).

• Extraiga cualquier llave de ajuste que

esté acoplada al aparato antes de encenderlo. Una llave acoplada a una

pieza o parte giratoria de la máquina eléctrica puede producir lesiones personales.

• No trate de extender el cuerpo para

alcanzar algo. Mantenga los pies bien plantados y mantenga el equilibrio en todo momento. Esto permite un mejor

control de la máquina eléctrica en situaciones inesperadas.

• Vístase adecuadamente. No lleve ropa

suelta ni joyas. Mantenga su cabello, ropa y guantes apartados de las piezas en movimiento. La ropa suelta, las joyas

o el pelo largo pueden engancharse en las piezas móviles.

• Si se proveen dispositivos para la

extracción y recolección del polvo, asegure que estén bien conectados y que se usen correctamente. La extracción

del polvo puede reducir los peligros que acarrea.

• No permita que la familiarización debi-

da al uso frecuente de las herramientas le induzca a hacer caso omiso de los

999-995-443.10_REV. A

Page 37

Selladora RP 251

principios de seguridad. Cualquier descuido podría causar una lesión grave en una fracción de segundo.

Uso y cuidado de las máquinas eléctricas

• No fuerce las máquinas eléctricas. Use el aparato eléctrico correcto para la tarea que está por realizar. Hará mejor

el trabajo y en forma más segura con la máquina eléctrica que corresponda a su clasificación nominal.

• Si el interruptor de la máquina eléctrica

no la enciende (ON) o no la apaga (OFF), no utilice el aparato. Cualquier máquina

eléctrica que no se pueda controlar mediante su interruptor es un peligro y debe repararse.

• Desenchufe el aparato del tomacorriente

o extraiga la batería (si es posible) antes de hacer ajustes, cambiar accesorios o almacenarlo. Estas medidas de seguridad

preventiva reducen el riesgo de poner la máquina eléctrica en marcha involuntariamente.

• Almacene las máquinas eléctricas que

no estén en uso fuera del alcance de los niños y no permita que las hagan funcionar personas que no estén familiarizadas con estas herramientas o no hayan leído estas instrucciones de operación. Las máquinas eléctricas en

manos de personas no capacitadas son peligrosas.

• Efectúe el mantenimiento de las máqui-

nas eléctricas y sus accesorios. Revise que sus piezas móviles estén bien alineadas y que no se atascan. Verifique que no tengan piezas rotas ni presenten alguna condición que podría afectar su funcionamiento. Si un aparato eléctrico está dañado, hágalo reparar antes de utilizarlo. Muchos accidentes se

deben a máquinas eléctricas que no han recibido un mantenimiento adecuado.

• Mantenga las herramientas de cortar afiladas y limpias. Cuando sus partes filosas se mantienen afiladas, son menos propensas a trabarse y más fáciles de controlar.

• Utilice la máquina eléctrica, sus acce-

sorios, brocas, barrenas, etc. en conformidad con estas instrucciones, teniendo en cuenta las condiciones imperantes y la tarea que se realizará.

Cuando se emplea una máquina eléctrica para efectuar trabajos que no le son propios, se crean situaciones que podrían ser peligrosas.

• Mantenga los mangos y superficies

de agarre secos, limpios y exentos de aceite y grasa. Los mangos y superfi-

cies resbalosos no permiten al operario manejar la herramienta con seguridad y controlarla en situaciones inesperadas.

Uso y cuidado de las máquinas a batería

• Vuelva a cargar las baterías únicamente con el cargador que especifica el fabricante. Un cargador apropiado para cierto

tipo de baterías puede causar un incendio si se le emplea para cargar otro tipo de baterías.

• Coloque en la máquina eléctrica sola-

mente la batería específicamente indicada. El uso de baterías diferentes a las

especificadas puede causar lesiones o un incendio.

• Cuando la batería no esté en uso,

manténgala apartada de otros objetos metálicos tales como sujetapapeles, monedas, llaves, clavos, tornillos o cualquier otra cosa metálica pequeña que pudiera efectuar una conexión entre un borne y el otro. Los cortocircui-

tos entre los bornes de la batería podrían causar incendios o quemaduras.

• En condiciones extremas de uso, la

batería podría rezumar líquido. No lo toque. Si accidentalmente lo llegara a tocar, lávese la zona de contacto con agua. Si el líquido entra en contacto con sus ojos, solicite además atención médica. El líquido que sale de una batería

puede causar irritación o quemaduras.

• No use una batería o una máquina si están dañadas o modificadas. Las baterías dañadas o modificadas pueden actuar en forma inesperada y causar incendios, explosiones o lesiones.

• No exponga la batería o la máquina eléc-

trica al fuego o a temperaturas excesivas. La exposición al fuego o a tempera-

turas superiores a 265° F (130 °C) puede causar una explosión.

• Siga todas las instrucciones para car-

gar la batería. No cargue la batería ni la máquina a temperaturas que estén fuera de los límites especificados en

999-995-443.10_REV. A

Page 38

Selladora RP 251

las instrucciones. Si carga la batería en forma equivocada o a temperaturas que están fuera de los límites especificados, se puede dañar la batería y aumentar el riesgo de incendio.

Servicio

• Encomiende el servicio de la máquina eléctrica únicamente a técnicos de reparación calificados que solo empleen repuestos idénticos a las piezas originales. Esto garantiza la continua seguridad

de la máquina eléctrica.

• Nunca le haga servicio a una batería dañada. Solamente el fabricante o técnicos de servicio autorizados deben efectuarle servicio a las baterías.

Información de seguridad específica

ADVERTENCIA

Esta sección contiene información de seguridad importante que es específica para esta herramienta.

Antes de utilizar la selladora, lea estas precauciones detenidamente para reducir el riesgo de choques eléctricos o de otras lesiones graves.

¡GUARDE TODAS LAS

ADVERTENCIAS E INSTRUCCIONES

PARA SU POSTERIOR CONSULTA!

El maletín de la selladora tiene un compartimiento para guardar este manual junto con la selladora, con el fin de que el operario lo conserve a la mano.

Seguridad de la selladora

• Mantenga los dedos y manos apartados de los accesorios durante el ciclo de sellado. Sus dedos o manos pueden

ser aplastados, fracturados o amputados si quedan atrapados en los accesorios o entre estos componentes y cualquier otro objeto.

• Nunca intente reparar los accesorios de

sellado que estén dañados o desgastados. Deseche la totalidad del accesorio averiado. Un accesorio que se haya

soldado, afilado, perforado o modificado de cualquier forma podría hacerse trizas durante una selladura y causar lesiones graves. Si no reemplaza el accesorio completo de la selladora, los componentes podrían fallar y causar lesiones graves.

• Cuando este aparato está en marcha, genera grandes fuerzas. Estas fuerzas podrían producir la rotura o expulsión de piezas y causar lesiones. No debe

haber personas innecesarias en la zona de trabajo. Manténgase apartado de la selladora durante su uso y póngase el equipo de protección apropiado, incluso protección para los ojos.

• Una sola persona debe controlar la

tarea y el funcionamiento del aparato.

Para reducir el riesgo de lesiones, solamente el operario debe estar en la zona cuando el aparato esté en marcha.

• Utilice selladoras RIDGID

solamente con los correspondientes accesorios de sellado RIDGID o accesorios de sellado aprobados por RIDGID. Si

modifica la selladora o la utiliza para otras tareas, podría dañar la selladora, dañar los accesorios y/o causar lesiones personales.

• Use la combinación correcta de sellado- ra, accesorio y acoplamiento. Las combinaciones mal hechas pueden producir un sellado incompleto, lo cual aumenta el riesgo de fugas, daño al equipo y lesiones.

• No modifique el aparato. Cualquier modifi- cación que se le haga a la selladora podría causar lesiones personales y anular la garantía de la máquina.

• Antes de hacer funcionar una selladora RIDGID

, usted debe leer y entender:

– Este manual del operario. – Las instrucciones para cualquier acopla-

miento que utilice. – El manual de la batería y del cargador. – Las instrucciones de instalación del

fabricante de los acoplamientos. – Las instrucciones de cualquier otro

equipo o material que se utilicen en

conjunto con esta herramienta.

Si no se siguen todas las instrucciones y

no se respetan las advertencias, podrían producirse daños a la propiedad y/o lesiones graves.

Información de contacto RIDGID

Si tiene alguna pregunta acerca de este producto RIDGID

– Comuníquese con el distribuidor RIDGID

en su localidad.

– Visite RIDGID.com para ubicar su con-

tacto local de RIDGID.

999-995-443.10_REV. A

Page 39

Selladora RP 251

– Comuníquese con el Departamento

de Servicio Técnico de Ridge Tool en [email protected], o llame por teléfono desde EE. UU. o Canadá al (844) 789-8665.

Descripción

La selladora RP 251 de RIDGID®, cuando se usa con los acoplamientos apropiados, está diseñada para comprimir acoplamientos mecánicamente sobre tubos con el fin de crear un sello hermético y permanente, como para aplicaciones de plomería, calefacción, aire acondicionado y refrigeración.

Al oprimirse el gatillo interruptor de operación de la selladora, un motor eléctrico interno impulsa una bomba hidráulica que inyecta líquido hacia el interior del cilindro del aparato. Esto impulsa al ariete o pistón hacia delante, que aplica fuerza al accesorio y sella el acoplamiento. El ciclo de sellado demora aproximadamente 4 segundos. Una vez que el ciclo inicie la deformación del acoplamiento, sigue automáticamente hasta completar el ciclo, aunque se suelte el gatillo interruptor de operación.

La máquina incluye una segunda modalidad de operación (“Modalidad de control”) que se puede encender mediante la aplicación Link App de RIDGID. La modalidad de control permite una conexión con el accesorio antes de la compresión, para poder confirmar el alineamiento correcto del acoplamiento, accesorio y tubo.

Las luces de estado de la selladora indican el estado de la máquina, el estado de la batería, necesidad de mantenimiento o temperatura inapropiada. Se enciende una luz de trabajo cuando se oprime el gatillo interruptor de operación de la máquina, para iluminar el lugar de trabajo. La selladora se apaga (OFF) después de 120 segundos de inactividad.

El cabezal puede girar en 360º, para mejorar el acceso en lugares estrechos. La selladora cuenta con bucles de tela que se pueden usar con los accesorios apropiados, tales como correas para colgar la herramienta al hombro o correas de amarre.

La selladora incorpora tecnología inalámbrica que permite la conexión con teléfonos inteligentes y tabletas. Vea los detalles en la sección Conexión Link App de RIDGID

(comunicación inalámbrica).

999-995-443.10_REV. A

Placa late-

Juego de

mordazas

estilo tijera

Pasador de montaje de

accesorios

Figura 1 A – Selladora RP 251 de RIDGID

Botón de

retracción

Figura 1 B – Luces de estado y etiqueta de

ral de las mordazas

Aro de luz

Luces de

estado de la

selladora

Botón de

retracción

LED de trabajo

advertencias

Gatillo interruptor

Etiqueta de

advertencias

Mango

de operación

Batería

Bucle

de tela

Luces de

estado de

la selladora

Etiqueta de

advertencias

QR-Code

Figura 2 – Número de serie de la máquina.

Los números encerrados en un círculo indican el año y el mes de fabricación (YY = año, MM = mes)

Especificaciones

Accesorios......... Serie Compact de RIDGID

Longitud de

la carrera ........... 1,2" (30,5 mm)

Fuerza del

ariete ................. 5.400 libras (24 kN)

Motor

Voltaje ................ 10,8 V CC nominal

Amperaje ........... 24 A

Potencia ............260 W

3737

Page 40

Selladora RP 251

Rotación del

cabezal .............. 360°

Ciclo de

trabajo ............... 3 selladuras/min

Alimentación...... Bloque de batería

recargable de ion Li de 12 V (serie RB-1200 de RIDGID)

Alcance de la conexión

inalámbrica ....... 33 pies (10 m)

Humedad

permisible .......... 80% como máximo

Límites de temperatura de funciona-

miento ............... 15° F a 122° F

(-10° C a 50° C) Temperatura de almacena-

miento ................ 32° F a 113° F

(0° C a 45° C) Peso (sin batería ni

accesorio) ......... 3,57 libras (1,62 kg)

Control Marca Descripción

Cuando se presiona y se suelta una sola vez el gatillo interruptor de operación, se activa la selladora; se enciende el aro de luz LED de trabajo y la luz de estado de la máquina. En este momento la selladora está lista para utilizar. La selladora queda activada y lista para usar durante 2 minutos. Si las luces se apagan, es necesario volver a presionar el interruptor para que pueda funcionar la máquina.

Modalidad normal: Presione el interruptor de operación para iniciar el ciclo de compresión y suéltelo cuando la selladora esté enclavada. La modalidad normal es el

Gatillo interruptor de operación

Botón de retracción

Pasador de montaje de accesorios

Figura 3 – Tabla de controles

ajuste de fábrica. Modalidad normal: Presione el interruptor de operación para conectar el accesorio

—

con la pieza trabajada. Haga los ajustes según sea necesario. Vuelva a presionar el interruptor de operación para iniciar el ciclo de compresión y suéltelo cuando la selladora esté enclavada.

Una vez que la selladora esté enclavada, si suelta el interruptor ya no se detiene la máquina. Así se asegura que las selladuras tengan una integridad uniforme y reproducible.

La modalidad se puede cambiar con la aplicación Link App de RIDGID. Vea la sección

Conexión Link App de RIDGID (comunicación inalámbrica).

Permite liberar la máquina sin que se complete la selladura. Si se usa, la selladura de la conexión no se completa y se debe repetir.

Sujeta el accesorio en la selladora. Debe estar encajado a fondo para que funcione la

—

selladora.

Dimensiones (sin batería ni

accesorio) ......... 13" x 4,3" x 2,6"

(330 mm x 109 mm x 66 mm)

Presión de sonido

PA)* .................. < 67,8 dB(A), K=2,5 dB(A)

Potencia de sonido

PW)* ................. < 75,8 dB(A), K=2,5 dB(A)

Vibración* .......... < 0,71 m/s2, K=1,5 m/s

* Las determinaciones de sonido y vibración se hacen

de acuerdo con una prueba estandarizada conforme a la Norma EN 62481-1.

- Los niveles de vibración se pueden usar para comparar con otros aparatos y para una evaluación preliminar de la exposición.

- Las emisiones de sonido y vibración pueden variar según la ubicación del operario y el uso específico de estas máquinas.

- Es necesario evaluar la exposición diaria al sonido y vibración de acuerdo con cada aplicación, y luego tomar las medidas de seguridad apropiadas cuando corresponda. Cuando se evalúan los niveles de exposición, es necesario tomar en cuenta el tiempo durante el cual la máquina está apagada (OFF) y no está en uso. Esto puede reducir el nivel de exposición significativamente a lo largo del período de trabajo total.

999-995-443.10_REV. A

Page 41

Selladora RP 251

Ícono

Luz

constante

Azul Se ha establecido la conexión con Link App de RIDGID.

Verde La selladora está en “Modalidad normal”, en espera, lista para funcionar.

Azul

Roja

Amarilla

Roja

Luz

parpadeante

Azul Se puede hacer la conexión a Link App de RIDGID.

Verde Se ha completado el ciclo de compresión.

Roja

(4 segundos)

Roja

Amarilla

Roja + Amarilla

Amarilla

Significado

La selladora está en “Modalidad de control”, en espera, lista para funcionar.

El ciclo de compresión se ha interrumpido (apertura manual de la válvula, anticipadamente antes de alcanzar la presión). Confirme que la máquina esté correctamente montada y vuelva a iniciarel uso. Para más información, consulte Link App de RIDGID.

El pasador de montaje de accesorios no está encajado a fondo. Si aun se enciende la luz, encomiende la selladora a servicio.

La selladora ha funcionado mal y no anda. Extraiga la batería, deje la máquina en reposo y luego vuelva a colocar la batería. Si la luz sigue encendida, encomiende la selladora a servicio. Para más información, consulte Link App de RIDGID.

La batería tiene poca carga. Vuelva a cargar la batería. Introduzca la batería completamente cargada.

La batería tiene poca carga. La selladora no anda. Vuelva a cargar la batería. Introduzca la batería completamente cargada.

La selladora está por bloquearse por “Protección contra robo”. El usuario puede desbloquear la máquina a través de Link App de RIDGID. Si la selladora no le pertenece, devuélvala al servicentro o al usuario original.

La selladora está bloqueada por “Protección contra robo”. El usuario puede desbloquear la máquina a través de Link App de RIDGID. Si la selladora no le pertenece, devuélvala al servicentro o al usuario original.

Figura 4 – Luces de estado de la selladora

Equipo estándar

Consulte en el catálogo RIDGID los detalles de los equipos suministrados con números de catálogo específicos.

¡NOTA! Los accesorios de las selladoras RIDGID están disponibles en dos “series”:

• Serie Standard

• Serie Compact

Los accesorios de distinta serie no son intercambiables. Los accesorios de la serie Standard funcionan solamente con máquinas de la serie Standard (RP 350. RP 351, RP 342-XL, RP 340, RP 330. 320-E, CT-400). Los accesorios de la serie Compact funcionan solamente con máquinas de la serie Compact (RP 251, RP 240, RP 241, RP 200, RP 210, 100B).

ADVERTENCIA

RIDGID y accesorios de sellado RIDGID cuando lo especifique el fabricante del acoplamiento para usar con su sistema. El uso de selladora y/o accesorios incorrectos para

999-995-443.10_REV. A

Use solamente selladoras

un sistema puede causar fugas en el sistema, dañar la selladora o el accesorio, anular garantías o causar lesiones graves.

AVISO

La selección correcta de los materiales y de los métodos de unión o sellado es responsabilidad del diseñador y/o instalador del sistema. Antes de comenzar una instalación se requiere completar una cuidadosa evaluación de las condiciones ambientales imperantes, incluyendo las condiciones químicas y la temperatura de servicio. Consulte al

fabricante del acoplamiento de sellado para seleccionar correctamente los componentes del sistema.

Comuníquese con el fabricante del acoplamiento para conseguir información específica sobre su sistema, incluyendo la compatibilidad de tubos, materiales, instrucciones de instalación, distancia mínima entre acoplamientos, material de sellado, inspección, pruebas, etc. Una instalación incorrecta puede causar fugas en el sistema y cuantiosos daños a la propiedad.

3939

Page 42

Selladora RP 251

Conexión Link App de RIDGID (comunicación inalámbrica)

La selladora RP 251 de RIDGID® incorpora tecnología inalámbrica que permite la comunicación con teléfonos inteligentes o tabletas apropiadamente equipados (“dispositivos”) que funcionan con sistemas iOS o Android. Así el usuario puede revisar y descargar datos guardados acerca del trabajo, crear informes y actualizar el firmware. Para un funcionamiento óptimo, se recomienda mantener actualizado el firmware. Antes de usar la máquina por primera vez, revise el firmware y actualícelo si fuera necesario; de ahí en adelante, actualice el firmware con regularidad.

1. Para descargar la correcta aplicación Link App de RIDGID a RIDGID.com/apps, Google Play Store o Apple App Store.

2. Cuando la selladora esté encendida (ON), la luz empezará a parpadear de color azul cuando sea posible la conexión a un dispositivo. Vea la Figura 4.

3. Ubique el ícono Link App de RIDGID en su dispositivo y seleccione el ícono para lanzar la aplicación. A través de la aplicación, busque entre las herramientas y seleccione el aparato RIDGID deseado. Consulte las instrucciones de su dispositivo para encontrar información específica sobre cómo hacer la conexión mediante tecnología inalámbrica. Cuando se haga la conexión, la luz brillará azul en forma constante.

Una vez lograda la primera conexión, la

mayoría de los dispositivos se conectan automáticamente con la máquina cuando esté activada la tecnología inalámbrica y dentro del alcance correcto, y si el dispositivo está correctamente configurado. Para que se detecte la máquina, el dispositivo debe estar a una distancia de menos de 33 pies (10 m). Si hay algún obstáculo entre la máquina y el dispositivo, puede reducirse el alcance de la conexión.

4. Una vez lograda la conexión, el sistema verificará si hay actualizaciones del firmware. Siga las instrucciones de la aplicación para iniciar la actualización, si fuera necesario. No haga funcionar la máquina mientras se esté realizando la actualización. Durante la actualización del firmware no se enciende ninguna luz LED. Consulte las instrucciones de la aplicación

a su dispositivo, acuda

para confirmar la instalación del nuevo firmware.

5. Siga las instrucciones de uso de la aplicación. No deje que el uso de la aplicación lo distraiga del control del proceso. Si no presta atención, arriesga perder el control.

6. La comunicación inalámbrica se suspende (OFF) cuando la máquina se apaga. Desconecte la comunicación inalámbrica en el dispositivo para reducir el consumo de su batería.

Inspección previa al funcionamiento

ADVERTENCIA

Inspeccione la selladora y los accesorios diariamente antes de su uso. Si detecta algún problema, corríjalo, con el fin de evitar lesiones graves por choques de electricidad, aplastamiento, falla de algún accesorio o por otras causas, y para prevenir daños a la máquina.

1. Extraiga la batería de la selladora.

2. Limpie la selladora para quitarle el aceite, grasa o suciedad, especialmente en el mango y los controles. Esto facilita la inspección y ayuda a evitar que la máquina o los controles se resbalen de sus manos.

3. Inspeccione la selladora para verificar lo siguiente:

• Está completa y bien ensamblada, con el mantenimiento vigente.

• No tiene piezas rotas, desgastadas, faltantes, mal alineadas o atascadas. Los bucles de tela están en buenas condiciones.

• El pasador de montaje de accesorios se desplaza fácilmente entre la posición completamente abierta y la posición completamente cerrada. El pasador debe enclavarse bien en cada posición. Confirme que el gatillo interruptor de operación funciona bien, sin trabarse ni atascarse.

• La etiqueta de advertencias está adherida y es legible. Vea la Figura 1 A o la

Figura 1 B.

999-995-443.10_REV. A

Page 43

Selladora RP 251

• No existe ninguna condición que impida su funcionamiento seguro y normal.

Si encuentra algún problema, no utilice

la selladora hasta que se hayan solucionado las fallas.

4. Inspeccione los accesorios y hágales mantenimiento según sus instrucciones. Extraiga el accesorio de la máquina. Confirme que esté en buenas condiciones y que esté claramente marcado para su uso.

5. Inspeccione y hágale mantenimiento a todos los demás equipos que usará, conforme a sus instrucciones, para asegurar su buen funcionamiento.

Montaje y operación

ADVERTENCIA

Mantenga los dedos y las manos apartados del accesorio de la selladora durante el ciclo de sellado. Sus dedos o manos podrían ser aplastados, fracturados o amputados en el accesorio, o entre el accesorio y pieza de trabajo y otros objetos.

Cuando este aparato está en marcha, genera grandes fuerzas. Estas fuerzas podrían producir la rotura o expulsión de piezas y causar lesiones. Manténgase apartado de la herramienta durante su uso y póngase el equipo de protección apropiado, incluso gafas de seguridad.

Use la combinación correcta de selladora, accesorio y acoplamiento. Las combinaciones mal hechas pueden producir un sellado incompleto, lo cual aumenta el riesgo de fugas, daño a los equipos y lesiones.

Siga las instrucciones de montaje y operación para reducir el riesgo de lesiones por aplastamiento o por otras causas y para prevenir daños a la selladora.

1. Confirme que la zona de trabajo es apropiada (vea Advertencias de seguridad general para máquinas eléctricas). Haga funcionar la selladora solamente en lugares despejados, nivelados, estables y secos. No use la máquina si está parado en un lugar con agua.

2. Inspeccione la tarea que debe realizar y determine cuál es la herramienta y el accesorio RIDGID que correspondan conforme a sus especificaciones. El uso de una máquina incorrecta para la aplicación puede causar lesiones, dañar la herramienta y producir conexiones incompletas.

3. Confirme que todos los equipos estén inspeccionados y montados según se indica en sus instrucciones.

Extracción y colocación de accesorios

1. Extraiga la batería de la selladora.

2. Abra completamente el pasador de montaje de accesorios para extraer o colocar el accesorio que corresponda (Figura 5).

3. Empuje el pasador de montaje de accesorios para cerrarlo, hasta que quede enclavado en la posición cerrada. El pasador de montaje de accesorios debe estar completamente cerrado para que la selladora no se dañe durante el funcionamiento.

NOTA: No haga funcionar la selladora si el accesorio no está colocado, ya que se podría dañar la selladora.

Figura 5 – Pasador de montaje de accesorios

Preparación de la conexión

AVISO

Estas instrucciones son prácticas generales para diversos tipos de accesorios de selladoras. Siempre siga las instrucciones específicas que correspondan al accesorio de sellado en uso y las instrucciones específicas de instalación provistas por el fabricante del acoplamiento. Así se reduce el riesgo de producir una unión o conexión defectuosa y causar cuantiosos daños materiales.

999-995-443.10_REV. A

4141

Page 44

Selladora RP 251

1. Prepare la conexión de acuerdo con las instrucciones del fabricante del acoplamiento.

2. Con las manos secas, introduzca en la selladora una batería completamente cargada.

3. Después de colocar la batería, para encender la máquina (ON) es necesario apretar y soltar el gatillo. Cuando esté encendida, el aro de luz LED de trabajo se prende y la luz de estado de la máquina brilla de color verde o azul, según la modalidad. En este momento la máquina está lista para utilizarse.

4. Si la máquina no se usa durante 120 segundos, se apaga; para encenderla es necesario volver a apretar el gatillo. La máquina está apagada cuando el aro de luz LED está apagado (OFF). Apretar el gatillo una vez no es suficiente para activar la máquina; es necesario volver a apretar el gatillo para iniciar el ciclo de compresión.

Selladura de un acoplamiento con mordazas de tijera típicas

1. Apriete los brazos de la mordaza para abrirla. En muchos casos esto se puede hacer con una sola mano (vea la Figura

6).

Figura 6 – Apertura de las mordazas con una

2. Coloque las mordazas abiertas de manera

sola mano

que encierren el acoplamiento (Figura 7). El perfil de sellado de las mordazas debe estar bien alineado con el contorno del acoplamiento según se especifica en las instrucciones de instalación del fabricante del acoplamiento. Para cerrar las mordazas sobre el acoplamiento, suelte los brazos de las mordazas. No cuelgue el juego de mordazas del acoplamiento ya que la selladora podría caerse inesperadamente y causar lesiones graves o la muerte.

Figura 7 – Colocación de las mordazas para

Figura 8 – Colocación de las mordazas

que encierren el acoplamiento

perpendiculares al acoplamiento

3. Confirme que las mordazas estén bien colocadas y perpendiculares al acoplamiento (Figura 8). Mantenga los dedos y las manos apartados de las mordazas para evitar que sean aplastados por las mordazas o entre las mordazas y algún otro objeto.

Si la luz de trabajo de la máquina está

apagada, active la selladora: oprima y suelte una sola vez el gatillo interruptor de operación. Ahora la máquina está lista para hacer una selladura.

Modalidad normal: Oprima el gatillo inte-

rruptor de operación (Figura 9). Una vez que empiece el ciclo de compresión y los rodillos hacen contacto con los brazos de las mordazas, la selladora se enclava y automáticamente completa el ciclo. Cuando la selladora está enclavada, la máquina no se detiene si suelta el gatillo. Esto asegura la integridad uniforme y reproducible de las compresiones.

999-995-443.10_REV. A

Page 45

Selladora RP 251

Modalidad de control: Oprima el gati-

llo interruptor de operación (Figura 9). Las mordazas encierran el acoplamiento pero no se hace la selladura. Haga los ajustes necesarios. Vuelva a apretar el gatillo interruptor para que la máquina se enclave y automáticamente complete el ciclo de compresión. Una vez que la selladora está enclavada, la máquina no se detiene si suelta el gatillo. Esto asegura la integridad uniforme y reproducible de las compresiones.

Si debe retirar la selladora antes de com-

pletar la conexión, suelte el gatillo interruptor de operación, y oprima el botón de retracción (Figuras 1 A y 1 B).

AVISO

Cada vez que oprima el botón retracción, significa que NO se ha completado la selladura y la conexión debe volver a sellarse. Si la herramienta funciona mal durante la operación, use este procedimiento.

Figura 9 – Selladura del acoplamiento

4. Suelte el gatillo interruptor de operación.

5. Apriete los brazos de las mordazas para abrirlas.

6. Desmonte las mordazas del acoplamiento. No toque los bordes filosos que podrían haberse formado en el acoplamiento durante la operación de sellado.

7. Cuando complete la operación, extraiga la batería de la máquina.

Selladura de un acoplamiento con un conjunto típico de accionador y aro sellador

1. Abra el aro y colóquelo alrededor del acoplamiento. El perfil del aro debe estar correctamente alineado con el contorno del acoplamiento, como se especifica en las Instrucciones de instalación del fabri- cante del acoplamiento. Libere el aro para que encierre el acoplamiento (Figura 10).

2. Confirme que la selladora tenga bien instalado el accionador apropiado. Apriete los brazos del accionador para abrir las puntas del accionador. Alinee las puntas del accionador con las cavidades del aro. Suelte los brazos del accionador para que las puntas queden completamente encajadas en las cavidades del aro (Figura 10). Si las puntas del accionador no están bien alineadas con las cavidades del aro, se puede dañar el aro o el accionador durante la compresión. No cuelgue la máquina y el accionador del aro de compresión, ya que la máquina se podría caer repentinamente y causar lesiones graves o la muerte.

Figura 10 – Instalación del accionador en el

aro de compresión

3. Confirme que el aro esté correctamente colocado y a escuadra con el acoplamiento. Aparte los dedos y la manos del accionador y el aro, para evitar lesiones por aplastamiento en el acoplamiento o entre el acoplamiento y algún otro objeto.

Si la luz de trabajo de la máquina está

apagada (OFF), oprima y suelte una sola vez el gatillo interruptor, para activar la selladora. La selladora Ahora está lista para hacer una compresión.

Modalidad normal: Oprima el gatillo

interruptor de operación (Figura 1). Una vez que empiece el ciclo de compresión y los rodillos hacen contacto con los brazos de las mordazas, la selladora se enclava y automáticamente completa el ciclo. Cuando la selladora está enclavada, la máquina no se detiene si suelta el gatillo. Esto asegura la integridad uniforme y reproducible de las compresiones.

Modalidad de control: Oprima el gati-

llo interruptor de operación (Figura 1). Las mordazas encierran el acoplamiento pero no se hace la selladura. Haga los ajustes necesarios. Vuelva a apretar el gatillo interruptor para que la máquina

999-995-443.10_REV. A

Page 46

Selladora RP 251

se enclave y automáticamente complete el ciclo de compresión. Cuando la selladora está enclavada, la máquina no se detiene si suelta el gatillo. Esto asegura la integridad uniforme y reproducible de las compresiones.

Si debe retirar la selladora antes de com-

pletar la conexión, suelte el gatillo interruptor de operación, y oprima el botón de retracción (Figura 1).

AVISO

Cada vez que oprima el botón

retracción, significa que NO se ha completado la selladura y la conexión debe volver a sellarse. Si la herramienta funciona mal durante la operación, use este procedimiento.

4. Suelte el gatillo interruptor de operación.

5. Apriete los brazos del accionador para abrirlo. Extraiga el accionador del aro.

6. Extraiga el aro del acoplamiento. No toque los bordes filosos que podrían haberse formado en el acoplamiento durante la operación de sellado.

7. Cuando complete la operación, extraiga la batería de la máquina.

Inspección de la junta sellada

1. Inspeccione el acoplamiento sellado y verifique lo siguiente:

• El tubo está completamente insertado en el acoplamiento.

• Los tubos no están demasiado mal alineados. Un alineamiento ligeramente malo en la conexión se considera normal .

• El accesorio no está mal alineado con el contorno del acoplamiento y el acoplamiento no está distorsionado o deforme.

• No existe ningún otro problema, según el fabricante del acoplamiento. Esto podría incluir la eliminación de un anillo de control o calcomanía (usada para indicar que la conexión todavía no se ha sellado).

Si encuentra cualquier problema,

extraiga el acoplamiento e instale una nueva conexión.

2. Someta la conexión a prueba según las instrucciones del fabricante del acoplamiento, las prácticas normales y los códigos vigentes.

Funcionamiento en ambientes fríos

Cuando baja la temperatura, aumenta la viscosidad del líquido hidráulico y disminuye el rendimiento de la batería. Para reducir el riesgo de fallas, la selladora RP 251 no funciona fuera de los límites de temperatura indicados en la sección Especificaciones.

Cuando la temperatura ambiental está fuera de los límites especificados, coloque la selladora y las baterías en un lugar acondicionado hasta el momento de utilizarlas.

Almacenamiento

Extraiga la batería de la selladora. Guarde la selladora, los accesorios y la batería en el maletín. Evite almacenarlas en ambientes muy calurosos o muy fríos. La selladora no se encenderá si la temperatura está fuera de los límites especificados.

ADVERTENCIA

un lugar seco y resguardado, bajo llave, fuera del alcance de niños y de personas que no estén familiarizadas con la selladora. El aparato es peligroso en manos de personas no capacitadas.

Almacene la selladora en

Instrucciones de mantenimiento

ADVERTENCIA

Asegure que se haya quitado la batería de la selladora antes de efectuarle mantenimiento o hacer ajustes.

Limpieza y lubricación

1. Diariamente limpie la selladora con un paño limpio y seco.

2. Inspeccione el pasador de montaje de accesorios y lubríquelo con un lubricante de silicona cuando sea necesario.

3. Revise los muelles de retorno después de cada uso de la máquina. Las mordazas se deben abrir y cerrar sin atascarse y aplicando solamente una fuerza moderada con los dedos.

999-995-443.10_REV. A

Page 47

Selladora RP 251

Actualización del firmware

Para un funcionamiento óptimo, se recomienda mantener actualizado el firmware. Antes de usar la máquina por primera vez, revise el firmware y actualícelo si fuera necesario; de ahí en adelante, actualice el firmware con regularidad. Vea la sección Conexión Link

App de RIDGID.

Resolución de problemas

PROBLEMA POSIBLES RAZONES SOLUCIÓN

La selladora no se enciende cuando se oprime el gatillo interruptor de operación.

El accesorio está trabado con el acoplamiento.

Las conexiones producidas no quedan completamente selladas.

La selladora tiene una fuga de aceite.

El motor funciona pero la selladora no completa su ciclo.

La selladora se detiene durante la operación.

Vea en la Figura 4 las luces de estado de la selladora. Vea cómo actualizar el firmware en la sección Conexión Link App de RIDGID.

La batería está completamente descargada o ha fallado.

La batería no está bien encajada en el mango de la selladora.

No se completó bien la selladura.

Se han usado mordazas incorrectas para ese tamaño de tubo o para el material.

La selladora no estaba perpendicular al tubo.

El contorno de las mordazas no estaba alineado con el contorno del acoplamiento.

La selladora debe repararse.

Hay problemas de sello o problemas mecánicos.

El nivel de aceite está bajo.

Introduzca una batería completamente cargada o vuelva a cargar la batería agotada.

Verifique que la batería esté introducida a fondo.

Oprima el botón de retracción para separar las mordazas del acoplamiento. Inspeccione y repita la selladura.

Instale el accesorio correcto.

Vuelva a trabajar la conexión con un nuevo acoplamiento y un nuevo tubo. Asegure que la selladora forme un ángulo recto con el tubo.

Vuelva a trabajar la conexión con un nuevo acoplamiento y un nuevo tubo. Asegure que el contorno del accesorio de sellado esté alineado con el contorno del acoplamiento.

Vea Información de contacto para encontrar el servicentro independiente autorizado de RIDGID más cercano.

Servicio y reparaciones

ADVERTENCIA

Es peligroso hacer funcionar una selladora que ha recibido un servicio inapropiado o una mala reparación.

El servicio o reparación de la selladora RP 251 debe efectuarse en un servicentro

999-995-443.10_REV. A

RIDGID independiente y autorizado para selladoras.

Si necesita información sobre el servicentro autorizado independiente RIDGID más cercano o si tiene alguna pregunta acerca del servicio o reparaciones, vea la sección Información de contacto en este manual.

Page 48

Selladora RP 251

Equipos opcionales

ADVERTENCIA

Con el fin de reducir el riesgo de lesiones, emplee únicamente los equipos específicamente diseñados y recomendados para usarse con la selladora RP 251, como los que se listan a continuación.

N.° de

cat. Descripción

78258 Maletín RP 251

Batería

N.° de

cat. Descripción Capacidad

55183 RB-1225R 12 V, 2,5 Ah, ion Li

La batería es compatible con cualquier cargador de baterías RBC-121.

Cargadores y cordones

N.° de Tipo de cat. Descripción Región enchufe

55193 Cargador EE. UU., Canadá y México A

55198 Cargador Europa C

55203 Cargador China A

55208 Cargador Australia y Latinoamérica I

55213 Cargador Japón A

55218 Cargador Reino Unido G

44798 Cordón del Norteamérica A cargador

44808 Cordón del Europa C cargador

44803 Cordón del China A cargador

44813 Cordón del Australia y Latinoamérica I cargador

44818 Cordón del Japón A cargador

44828 Cordón del Reino Unido G cargador

Eliminación

Algunas piezas de estas herramientas contienen materiales valiosos y se pueden reciclar. Hay compañías locales que se especializan en reciclaje. Deseche los componentes de acuerdo con todos los reglamentos vigentes. Para más información, comuníquese con la agencia local de eliminación de desechos.

Para los países de la Comunidad Europea: ¡No deseche equipos

eléctricos en la basura común!

De acuerdo con el Lineamiento Europeo 2012/19/EU para Desechos

de Equipos Eléctricos y Electrónicos y su implementación en la legislación nacional, los equipos eléctricos inservibles se deben recolectar y desechar por separado en una forma que cumpla con las normas del medio ambiente.

Compatibilidad electromagnética (CEM)

El término compatibilidad electromagnética significa la capacidad del aparato de funcionar sin problemas en un entorno donde hay radiaciones electromagnéticas y descargas electrostáticas, y sin causar interferencia electromagnética en otros equipos.

AVISO

Estas máquinas se ajustan a todas las normas CEM correspondientes. Sin embargo, no puede excluirse la posibilidad de que causen interferencias en otros aparatos. Todas las normas con respecto a CEM que se han probado están indicadas en el documento técnico del aparato.

Vea la lista completa de equipos RIDGID® disponibles para esta selladora en el catálogo de Ridge Tool en línea en RIDGID.com o vea la Información de contacto.

999-995-443.10_REV. A

Page 49

Selladora RP 251

999-995-443.10_REV. A

Page 50

FCC/ICES

FCC/ICES Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference received, including interference that may cause undesired operation.

Modifications not expressly approved by this company could void the user’s authority to operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.

This product complies with the Canadian ICES-003 Class A specifications. See Decla-

ration label on tool.

Déclaration FCC/ICES

Cet appareil est conforme à la partie 15 de la réglementation FCC. Son utilisation es assujettie aux deux conditions suivantes :

1. L’appareil ne doit pas produire de parasites nuisibles.

2. L’appareil doit accepter tous parasitages reçus, y compris ceux susceptibles de nuire à son bon fonctionnement.

Toute modification non formellement approuvée par cette entreprise pourrait nullifier l’autorisation donnée à l’utilisateur d’exploiter ce matériel.

Nota : Le matériel concerné a été contrôlé et déclaré conforme aux limites établies pour un appareil Classe A selon l’Article 15 de la règlementation FCC visant les dispositifs numériques. Ces limites ont été établies afin d’assurer une protection raisonnable contre le parasitage dans les milieux commerciaux. Le matériel ci-présent génère, utilise et peut émettre des fréquences radio qui, faute de l’installation et utilisation appropriées du matériel selon les instructions ci-présentes, risquent de nuire aux communications hertziennes locales. L’emploi de ce matériel au sein de quartiers résidentiels produira vraisemblablement des parasites nuisibles que, le cas échéant, l’utilisateur sera tenu d’éliminer à ses propres frais.

Le produit ci-présent est conforme aux exigences de la section Class A de la norme ICES-003 canadienne. Reportez-vous à la déclaration apposée sur l’appareil.

Page 51

DECLARATION OF COMFORMITY

MANUFACTURER AUTHORIZED REPRESENTATIVE

RIDGID® RP 251 Press Tool

RIDGE TOOL COMPANY Ridge Tool Europe NV 400 Clark Street Ondernemerslaan 5428 Elyria, Ohio 44035-6001 3800 Sint-Truiden, Belgium U.S.A. [email protected] [email protected] +40 374132035

EU DECLARATION OF CONFORMITY

We declare that the machines listed above, when used in accordance with the operator’s manual, meet the relevant requirements of the Directives and Standards listed below.

DÉCLARATION DE CONFORMITÉ UE

Nous déclarons que lorsqu’elles sont utilisées selon leur mode d’emploi, les machines indiquées ci-dessus répondent aux exigences applicables des directives et normes ci-après.

DECLARACIÓN DE CONFORMIDAD DE LA UE

Declaramos que las máquinas listadas más arriba, cuando se usan conforme al manual del operario, cumplen con los requisitos pertinentes de las directrices y normas listadas a continuación.

PROHLÁŠENÍ O SHODĚ UE

Prohlašujeme, že výše uvedené nástroje a zařízení splňují při použití v souladu s jejich návodem k obsluze příslušné požadavky níže uvedených směrnic a nařízení.

EU-OVERENSSTEMMELSESERKLÆRING

Vi erklærer, at de ovenfor anførte maskiner, ved brug i overensstemmelse med brugervejledningen, opfylder de relevante krav i de nedenfor anførte direktiver og standarder.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären, dass die oben aufgeführten Maschinen, wenn sie entsprechend der Bedienungsanleitung verwendet werden, die einschlägigen Anforderungen der folgenden Richtlinien und Normen erfüllen.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕU

Δηλώνουμε ότι τα μηχανήματα που αναφέρονται παραπάνω, όταν χρησιμοποιούνται σύμφωνα με το εγχειρίδιο χειρισμού, πληρούν τις σχετικές απαιτήσεις των παρακάτω Οδηγιών και Προτύπων.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme, että edellä luetellut koneet täyttävät käyttöohjekirjan mukaisesti käytettynä seuraavien direktiivien ja standardien vaatimukset.

EZ IZJAVA O SUKLADNOSTI

Izjavljujemo da su gore navedeni strojevi, kada se koriste u skladu s priručnikom za korisnike, sukladni s relevantnim zah tjevima dolje navedenih direktiva i standarda.

EU MEGFELELŐSÉGI NYILATKOZAT

Kijelentjük, hogy a fent felsorolt gépek - amennyiben a kezelési útmutatónak megfelelően használják őket - megfe l elnek az alább felsorolt Irányelvek és Szabványok követel ményeinek.

DICHIARAZIONE DI CONFORMITÀ EU

Dichiariamo che le macchine elencate in alto, se utilizzate in conformità con il manuale dell'operatore, soddisfano i relativi requisiti delle Direttive e degli Standard specificati di seguito.

ЕО СӘЙКЕСТІК МӘЛІМДЕМЕСІ

Біз жоғарыда көрсетілген құрылғылардың пайдаланушы нұсқаулығына сәйкес пайдаланылған жағдайда төменде көрсетілген Директивалар мен Стан дарт тардың тиісті талаптарына жауап беретінін мәлімдейміз.

EU-CONFORMITEITSVERKLARING

Hierbij verklaren wij dat de hierboven vermelde machines, mits gebruikt in overeenstemming met de handleiding, voldoen aan de relevante eisen van de hieronder vermelde richtlijnen en normen.

EU-SAMSVARSERKLÆRING

Vi erklærer at maskinene oppført over oppfyller de relevante kravene i direktiver og standarder oppført under dersom de brukes i henhold til bruksanvisningen.

2023/1230/EU, 2014/30/EU. 2014/35/EU, 2014/53/EU, 2015/863/EU

IEC 62841-1, EN 55014-1, EN 55014-2, EN 301 489-1, EN 301 489-17

Complies with UL 62841-1 CSA C22.2 No.62841-1, 47CFR15B15.107/15.109, 47CFR15C 15.205/15.209/15.247, ICES-003 issue 7

E114513

DEKLARACJA ZGODNOŚCI UE

Deklarujemy, że maszyny wymienione powyżej, gdy są uży- wane zgodnie z podręcznikiem użytkownika, spełniają właściwe wymagania Dyrektyw i Standardów, wymienione poniżej.

DECLARAÇÃO DE CONFORMIDADE UE

Declaramos que as máquinas listadas acima, quando utilizadas de acordo com o manual do operador, cumprem os requisitos relevantes das Diretivas e Normas listadas abaixo.

DECLARAȚIE DE CONFORMITATE UE

Declarăm că mașina specificată mai jos, atunci când este utilizată în conformitate cu manualul de exploatare, îndeplinește cerințele relevante ale Directivelor și standardelor

specificate mai jos.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ EC

Мы заявляем, что инструменты, перечисленные выше, при условии использования согласно руководству по эксплуатации, отвечают соответствующим требованиям указанных ниже директив и стандартов.

EÚ PREHLÁSENIE O ZHODE

Vyhlasujeme, že stroje uvedené vyššie spĺňajú relevantné požiadavky smerníc a noriem uvedených nižšie, ak sa používajú podľa návodu na použitie.

IZJAVA EU O SKLADNOSTI

Izjavljamo, da zgoraj omenjeni stroji, ko se uporabljajo skladno z uporabniškim priročnikom, izpolnjujejo relevantne zahteve spodaj omenjenih direktiv in standardov.

EU DEKLARACIJA O USAGLAŠENOSTI

Izjavljujemo da gore navedeni strojevi, ako se koriste u skladu s priručnikom za korisnike, zadovoljavaju relevantne zahteve direktiva i standarda koji se navode dole.

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi meddelar att maskinen som anges ovan uppfyller de aktuella kraven i de angivna direktiven och standarderna nedan när den används enligt bruksanvisningen.

AB UYGUNLUK BEYANI

Yukarıda listelenen makinelerin, kullanıcı kılavuzuna göre kullanıldığında, aşağıda listelenen Direktiflerin ve Standartların

ilgili gereksinimlerini karşıladığını beyan ederiz.

ELi VASTAVUSDEKLARATSIOON

Kinnitame, et eelpool loetletud masinad vastavad allpool loetletud direktiivide ja standardite asjakohastele nõuetele, kui neid kasutatakse vastavalt kasutusjuhendile.

ES ATBILSTĪBAS DEKLARĀCIJA

Mēs apliecinām, ka iepriekšminētās iekārtas, izmantojot tās saskaņā ar operatora rokasgrāmatu, atbilst attiecīgajām tālāk norādīto direktīvu un standartu prasībām.

ES ATITIKTIES DEKLARACIJA

Deklaruojame, kad pirmiau išvardytos mašinos, jei naudojamos pagal naudotojo vadovą, atitinka atitinkamus toliau išvardytų direktyvų ir standartų reikalavimus.

ЕC ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

Декларираме, че изброените по-горе машини, когато се използват в съответствие с Ръководство за оператора, отговарят на съответните изисквания на директи вите и стандартите, изброени по-долу.

Signature: Name: Harald Krondorfer

Qualification: V.P. Engineering

UK Importer Ridge Tool UK (RIDGID) 70 Gracechurch Street London EC3V 0HR, UK

Date: 06/20/2024

Page 52

What is covered

RIDGID® tools are warranted to be free of defects in workmanship and material.

How long coverage lasts

This warranty lasts for the lifetime of the RIDGID becomes unusable for reasons other than defects in workmanship or material.

How you can get service

To obtain the benefit of this warranty, deliver via prepaid transportation the complete product to RIDGID c/o Emerson Professional Tools, LLC in, Elyria, Ohio, or any RIDGID INDEPENDENT SERVICE CENTER. Pipe wrenches and other hand tools should be returned to the place of purchase.

What we will do to correct problems

Warranted products will be repaired or replaced, at RIDGID’s option, and returned at no charge; or, if after three attempts to repair or replace during the warranty period the product is still defective, you can elect to receive a full refund of your purchase price.

What is not covered

Failures due to misuse, abuse or normal wear and tear are not covered by this warranty. Seller is not responsible for any incidental or consequential damages.

How local law relates to the warranty

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This warranty gives you specific rights, and you may also have other rights, which vary, from state to state, province to province, or country to country.

No other express warranty applies

This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID employee, agent, dealer, or other person is authorized to alter this warranty or make any other warranty on behalf of the RIDGE TOOL COMPANY.

To obtain further warranty information on your product please visit

www.RIDGID.com/us/en/warranty

FULL LIFETIME

Full lifetime warranty (garantie légale étendue à la durée de vie du produit,

voir conditions de garantie / legal warranty extended to the product lifecyle,

tool. Warranty coverage ends when the product

WARRANTY

Against Material Defects

& Workmanship

see warranty conditions)

AUTHORIZED

products. No

Parts are available online at Store.RIDGID.com

RIDGID Emerson Professional Tools, LLC

400 Clark Street Elyria, Ohio 44035-6001 U.S.A.

Ce qui est couvert

Les outils RIDGID

Durée de couverture

Cette garantie est applicable durant la vie entière de l’outil RIDGID dès lors que le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d’oeuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d’expédier le produit complet en port payé à la RIDGID c/o Emerson Professional Tools, LLC in (Elyria, Ohio) ou bien le remettre à un réparateur RIDGID® indépendant agréé. Les clés à pipe et autres outils à main doivent être ramenés au lieu d’achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGID, soit réparés ou remplacés, puis réexpédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant la période de validité de la garantie le produit s’avère toujours défectueux, vous aurez l’option de demander le remboursement intégral de son prix d’achat.

Ce qui n’est pas couvert

Les défaillances dues au mauvais emploi, à l’abus ou à l’usure normale ne sont pas couvertes par cette garantie. Le vendeur ne sera tenu responsable d’aucuns dommages directs ou indirects.

L’inuence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l’exclusion des dommages directs ou indirects, il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des droits spécifiques qui peuvent être éventuellement complétés par d’autres droits prévus par votre législation locale.

Il n’existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits RIDGID®. Aucun employé, agent, distributeur ou tiers n’est autorisé à modifier cette garantie ou à offrir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.

Qué cubre

Las herramientas RIDGID® están garantizadas contra defectos de la mano de obra y de los materiales empleados en su fabricación.

Duración de la cobertura

Esta garantía cubre a la herramienta RIDGID® durante toda su vida útil. La cobertura de la garantía caduca cuando el producto se torna inservible por razones distintas a las de defectos en la mano de obra o en los materiales.

Cómo obtener servicio

Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la totalidad del producto a RIDGID c/o Emerson Professional Tools, LLC in, Elyria, Ohio, o a cualquier servicentro independiente autorizado de RIDGID®. Las llaves para tubos y demás herramientas de mano deben devolverse a la tienda donde se adquirieron.

Lo que hacemos para corregir el problema

El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGID, y devuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido tres veces durante el período de su garantía, Ud. puede optar por recibir un reembolso por el valor total de su compra.

Lo que no está cubierto

Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. El vendedor no se hace responsable de daño incidental o consiguiente alguno.

Relación entre la garantía y las leyes locales

Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños incidentales o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada anteriormente no rija para Ud. Esta garantía le otorga derechos específicos, y puede que, además, Ud tenga otros derechos, los cuales varían de estado a estado, provincia a provincia o país a país.

No rige ninguna otra garantía expresa

Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos RIDGID empleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u ofrecer cualquier otra garantía en nombre de RIDGE TOOL COMPANY.

sont garantis contre tous vices de matériaux et de main d’oeuvre.

. La couverture cesse

. Ningún

Printed 8/24 999-995-443.10 ECN002810 REV. A

RIDGID and the Emerson logo are registered trademarks of Emerson Electric Co. or its subsidiaries in the US and other countries.

Any other trademarks belong to their respective holders.
