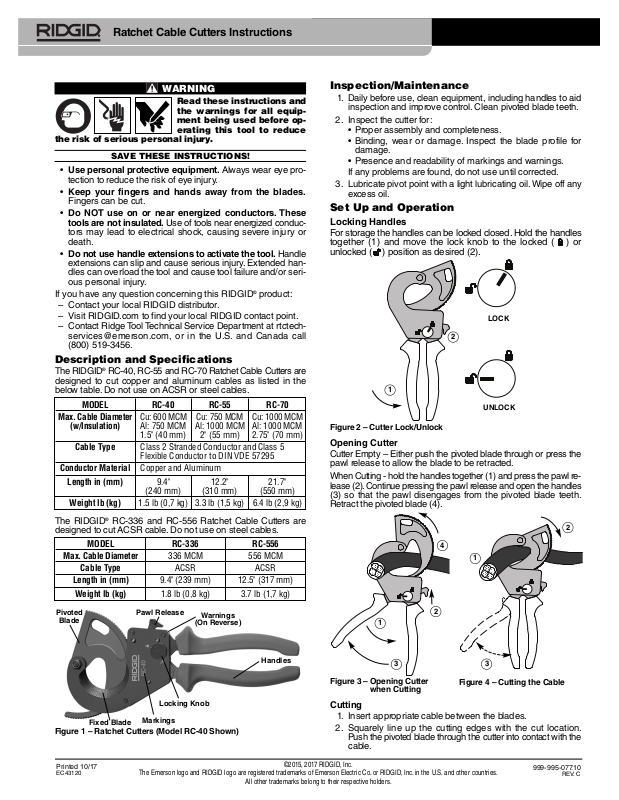

RIDGID RC-336, RC-556 Instructions Manual [en, fr, es]

Ratchet Cable Cutters Instructions

WARNING

Read these instructions and
the warnings for all equip­ment being used before op ­er ating this tool to reduce

the risk of serious personal injury.

SAVE THESE INSTRUCTIONS!

• Use personal protective equipment. Always wear eye pro-

tection to reduce the risk of eye injury.

• Keep your fingers and hands away from the blades.

Fingers can be cut.

• Do NOT use on or near energized conductors. These
tools are not insulated. Use of tools near energized conduc­tors may lead to electrical shock, causing severe injury or
death.

• Do not use handle extensions to activate the tool. Handle
extensions can slip and cause serious injury. Extended han­dles can overload the tool and cause tool failure and/or seri­ous personal injury.

If you have any question concerning this RIDGID

®

product:
– Contact your local RIDGID distributor.
– Visit RIDGID.com to find your local RIDGID contact point.
– Contact Ridge Tool Technical Service Department at rtctech-

[email protected], or in the U.S. and Canada call
[phone].

Description and Specifications

The RIDGID®RC-40, RC-55 and RC-70 Ratchet Cable Cutters are
designed to cut copper and aluminum cables as listed in the
below table. Do not use on ACSR or steel cables.

MODEL RC-40 RC-55 RC-70

Max. Cable Diameter Cu: 600 MCM Cu: 750 MCM Cu: 1000 MCM

(w/Insulation) Al: 750 MCM Al: 1000 MCM Al: 1000 MCM

Cable Type Class 2 Stranded Conductor and Class 5

Conductor Material Copper and Aluminum

Length in (mm) 9.4" 12.2" 21.7"

Weight lb (kg) 1.5 lb (0,7 kg) 3.3 lb (1,5 kg) 6.4 lb (2,9 kg)

The RIDGID®RC-336 and RC-556 Ratchet Cable Cutters are
designed to cut ACSR cable. Do not use on steel cables.

MODEL RC-336 RC-556

Max. Cable Diameter 336 MCM 556 MCM

Cable Type ACSR ACSR

Length in (mm) 9.4" (239 mm) 12.5" (317 mm)

Weight lb (kg) 1.8 lb (0,8 kg) 3.7 lb (1,7 kg)

Pivoted

Blade

1.5" (40 mm) 2" (55 mm) 2.75" (70 mm)

Flexible Conductor to DIN VDE 57295

(240 mm) (310 mm) (550 mm)

Pawl Release

Warnings

(On Reverse)

Inspection/Maintenance

. Daily before use, clean equipment, including handles to aid

1

nspection and improve control. Clean pivoted blade teeth.

i

2. Inspect the cutter for:

• Proper assembly and completeness.
Binding, wear or damage. Inspect the blade profile for

•

amage.

d

• Presence and readability of markings and warnings.

If any problems are found, do not use until corrected.

. Lubricate pivot point with a light lubricating oil. Wipe off any

3

xcess oil.

e

Set Up and Operation

Locking Handles

For storage the handles can be locked closed. Hold the handles
together (1) and move the lock knob to the locked ( ) or
unlocked ( ) position as desired (2).

LOCK

2

1

UNLOCK

Figure 2 – Cutter Lock/Unlock

Opening Cutter

Cutter Empty – Either push the pivoted blade through or press the
pawl release to allow the blade to be retracted.

When Cutting - hold the handles together (1) and press the pawl re ­lease (2). Continue pressing the pawl release and open the handles
(3) so that the pawl disengag es from the pivoted blade teeth.
Retract the pivoted blade (4).

2

4

1

2

1

Locking Knob

Figure 1 – Ratchet Cutters (Model RC-40 Shown)

Printed 10/17

EC43120

Fixed Blade

Markings

The Emerson logo and RIDGID logo are registered trademarks of Emerson Electric Co. or RIDGID, Inc. in the U.S. and other countries.

Handles

Figure 3 – Opening Cutter

when Cutting

Cutting

1. Insert appropriate cable between the blades.

2. Squarely line up the cutting edges with the cut location.
Push the pivoted blade through the cutter into contact with the
cable.

©2015, 2017 RIDGID, Inc.

All other trademarks belong to their respective holders.

3

3

Figure 4 – Cutting the Cable

999-995-077.10

REV. C

Ratchet Cable Cutters Instructions

Keep the blades at right angle to the cable. Do not cut diag­onally. Do not use cutter to twist, pry or bend. This can result
in breaking or chipping of cutter.

3. Repeatedly squeeze the handles to ratchet the pivoted blade
and cut the cable.

4. Inspect the cut. Be careful of any sharp edges.

Coupe-câbles à crémaillère

AVERTISSEMENT

Afin de limiter les risques
d’ accident g ra ve , fa mil­iarisez-vous avec le mode

consignes de sécurité applicables à l’ensemble du
matériel utilisé avant d’utiliser cet outil.

CONSERVEZ CES INSTRUCTIONS !

• Prévoyez les équipements de protection individuelle
nécessaires. Portez systématiquement une protection ocu-

laire afin de limiter les risques de lésion oculaire.

• Eloignez vos doigts et vos mains des lames. Risque de
coupure.

• Ne PAS utiliser sur ou à proximité de conducteurs élec-

triques sous tension. Ce type d’outil n’est pas isolé.

L’utilisation d’outils à proximité de conducteurs électriques
sous tension peut occasionner des chocs électriques graves
et potentiellement mortels.

• Ne pas utiliser de rallonges de poignée pour activer cet
outil. De telles rallonges peuvent s’échapper et provoquer de
graves blessures. Les poignées rallongées peuvent surcharg­er l’outil et provoquer sa défaillance et/ou de graves lésions
corporelles.

En cas de questions visant ce produit RIDGID

– Consulter le concessionnaire RIDGID le plus proche
– Visiter le site RIDGID.com pour localiser le représentant

RIDGID le plus proche.

– Consulter les services techniques Ridge Tool à rtctechser-

[email protected] ou bien, à partir des Etats-Unis ou du
Canada, en composant le [phone].

Description et caractéristiques techniques

Les coupe-câbles à crémaillère RIDGID®RC-40, RC-55 et RC-70
sont prévus pour la coupe des câbles en cuivre et en aluminium
selon les indications suivantes.

MODÈLE RC-40 RC-55 RC-70

ø maxi du câble Cu: 600 MCM Cu: 750 MCM Cu: 1000 MCM
(avec isolation) Al: 750 MCM Al: 1000 MCM Al: 1000 MCM

1,5" (40 mm) 2" (55 mm) 2,75" (70 mm)

Catégories de câble Conducteur à filaments Classe 2 et conducteur

souple Classe 5 jusqu’à DIN VDE 57295

Type de câble Cuivre et aluminium

Longueur en pouces 9,4" 12,2" 21,7"

(mm) (240 mm) (310 mm) (550 mm)

Poids en livres (kg) 1,5 lb (0,7 kg) 3,3 lb (1,5 kg) 6,4 lb (2,9 kg)

d’emploi ci-présent et les

®

, veuillez :

Les coupe-câbles à crémaillère RIDGID®RC-336 et RC-556
sont prévus pour la coupe des câbles ASCR. Ne pas utiliser sur
les câbles acier.

MODÈLE RC-336 RC-556

ø maxi du câble 336 MCM 556 MCM

Catégories de câble ACSR ACSR

Longueur en pouces (mm) 9,4" (239 mm) 12,5" (317 mm)

Poids en livres (kg) 1,8 lb (0,8 kg) 3,7 lb (1,7 kg)

Lame

articulée

ame fixe

L

Figure 1 – Coupe-câbles à crémaillère (modèle RC-40 affiché)

Détente

ollette de verrouillage

M

Marquage

vertissements

A

au verso)

(

oignées

P

Inspection et entretien

1. Nettoyez l’outil et ses poignées au quotidien ou avant chaque
intervention afin d’en faciliter l’inspection et la améliorer sa
prise-en-main. Nettoyez les redents de la lame articulée.

2. Examinez le coupe-câbles pour :

• Un assemblage complet approprié

• Signes de grippage, d’usure ou de détérioration. Exami nez

le profil des lames pour signes de déformation.

• La présence et lisibilité des marquages et avertissements.
En cas d’anomalie, n’utilisez pas l’outil avant sa réparation.

3. Lubrifiez le point de pivotement à l’aide d’une huile minérale
légère. Essuyez les excès d’huile.

Préparation et utilisation

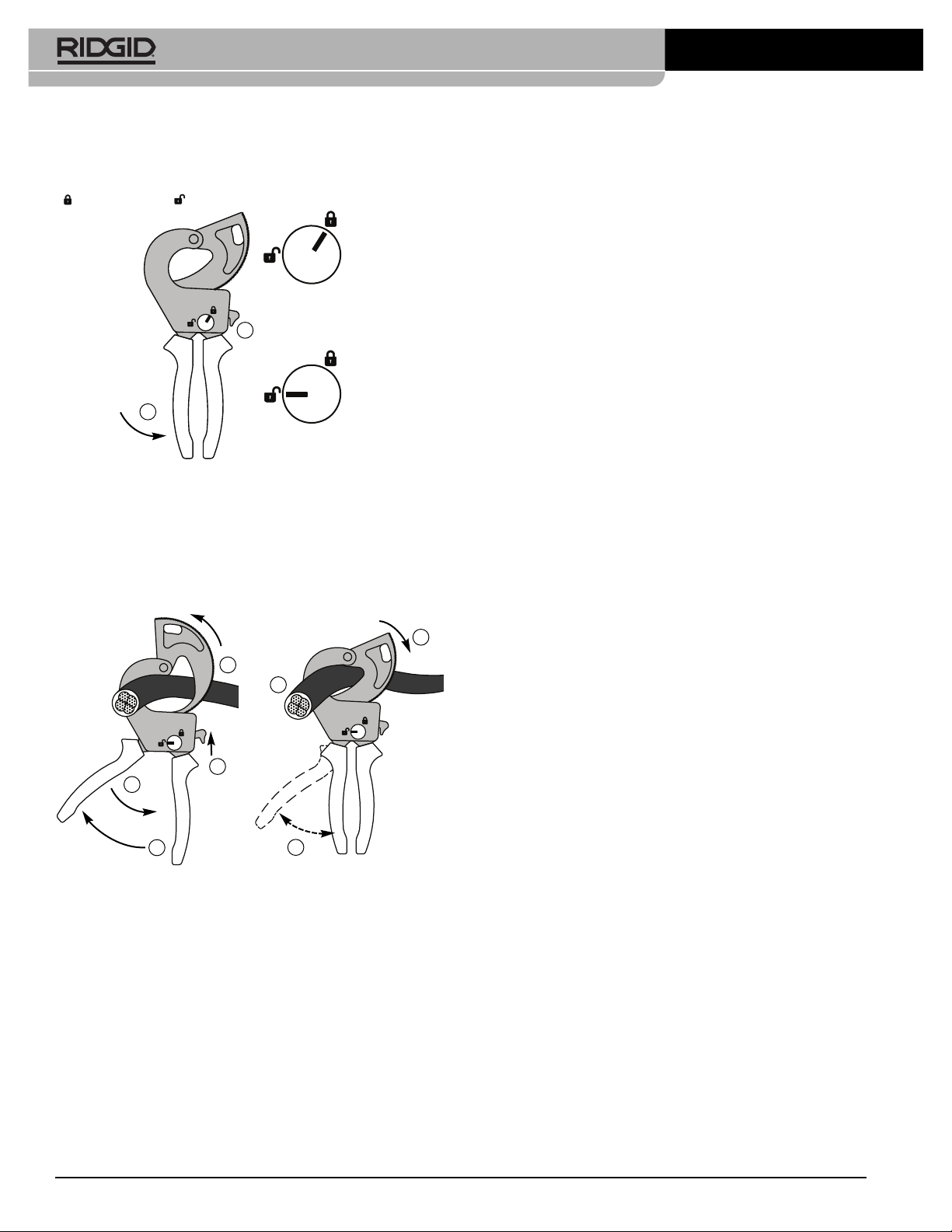

Poignées à verrouillage

Les poignées peuvent être verrouillées lors du remisage de
l’outil. Comprimez les poignées (1), puis tournez la mollette de ver­rouillage à la position verrouillée ou déverrouillée selon le cas
(2)

Verrouiller

2

1

Déverrouiller

Figure 2 – Verrouillage et déverrouillage du coupe-câbles

Ouverture du coupe-câbles

Coupe-câbles à vide – Vous pouvez soit pousser la lame articulée
jusqu’en fin de course, soit appuyer sur la détente pour permettre
la rétraction de la lame.

En cours de coupe – Comprimez les poignées (1), puis appuyez
sur la détente (2). Continuez d’appuyer sur la détente et ouvrez

les

2

Ratchet Cable Cutters Instructions

poignées (3) jusqu’à ce que la détente se désengage des
redents de la lame articulée. Rétractez la lame articulée (4).

2

4

1

2

1

3

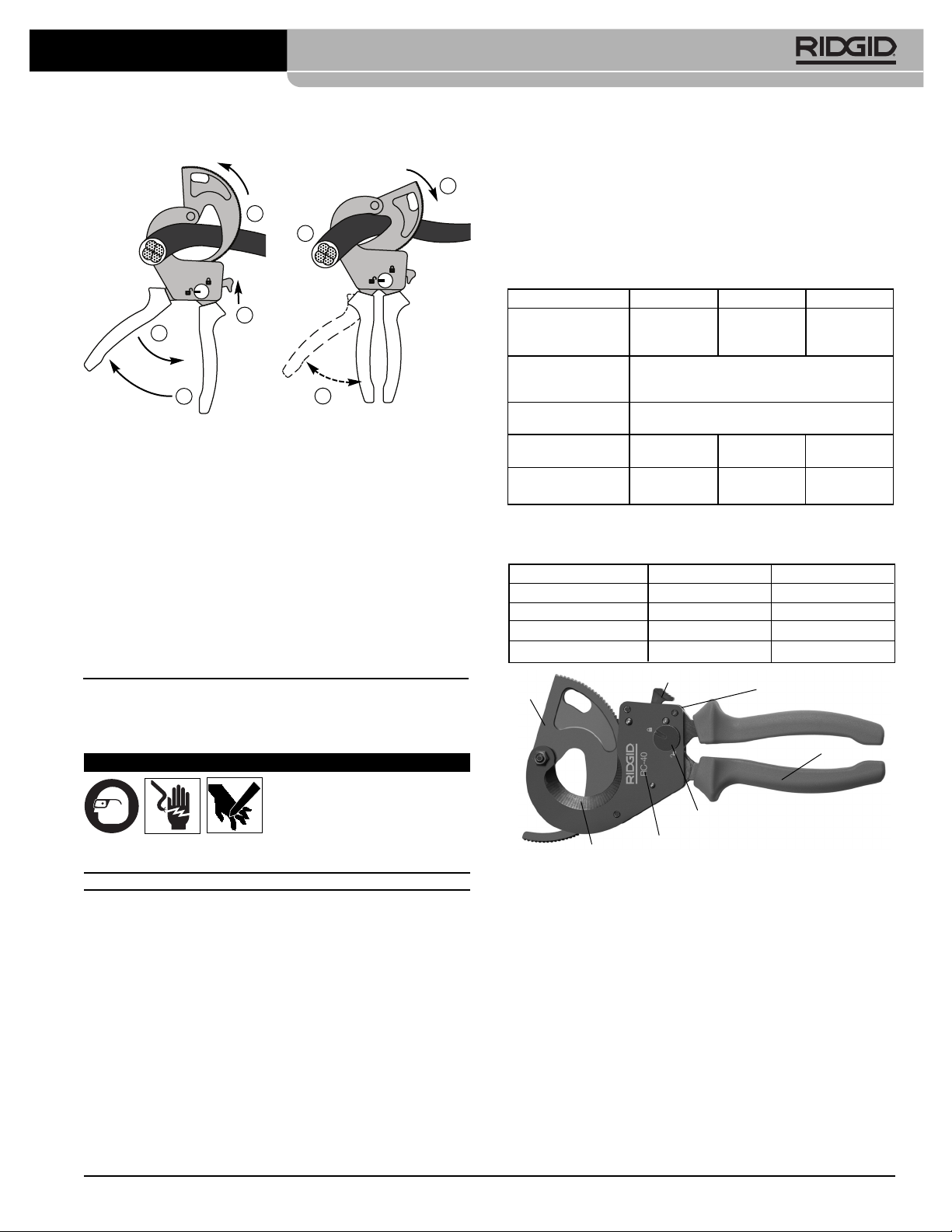

Figure 3 – Ouverture du coupe-

câbles en cours de
coupe

3

Figure 4 – Coupe du câble

Coupe

1. Positionnez le câble approprié entre les lames.

2. Alignez le tranchant des lames à l’équerre du repère de
coupe. Appuyez sur la lame articulée jusqu’à ce qu’elle
entre en contact avec le câble.

Maintenez les lames à l’équerre du câble. Ne pas coupez
diagonalement. Ne pas utiliser le coupe-câbles pour vriller,
déboiter ou tordre. Cela pourrait occasionner la rupture ou
l’ébrèchement du coupe-câbles.

3. Comprimez les poignées répétitivement pour faire avancer
la lame articulée et couper le câble.

4. Examinez la coupe. Faites attention aux bavures tranchantes
éventuelles.

Instrucciones para cortadoras
de cables con trinquete

ADVERTENCIA

Antes de hacer funcionar
esta herramienta, lea y en ­tienda estas instruccio nes

ciones para todos los equipos utilizados. Esto reduce el
riesgo de lesiones personales graves.

¡GUARDE ESTAS INSTRUCCIONES!

• Use equipo de protección personal. Siempre use protección

para los ojos, para reducir el riesgo de lesiones oculares.

• Mantenga los dedos y las manos alejados de las hojas

de corte. Podría cortarse los dedos.

• NO use la herramienta en conductores con corriente ni

cerca de ellos. Estas herramientas no están aisladas. El
uso de herramientas cerca de conductores con corriente
podría producir choque eléctrico y causar lesiones graves o
la muerte.

• No use extensiones de los mangos para activar la he-

rramienta. Las extensiones podrían resbalarse y causar
lesiones graves. Los mangos alargados podrían sobrecargar
la herramienta de manera que podría fallar y/o causar
lesiones graves.

Si tiene alguna pregunta acerca de este producto RIDGID

– Comuníquese con el distribuidor RIDGID en su localidad.

y las advertencias e instruc-

®

:

– Visite RIDGID.com para averiguar dónde se encuentra el con-

tacto RIDGID más cercano.

– Comuníquese con el Departamento de Servicio Técnico de

Ridge Tool en [email protected], o llame por
teléfono desde EE. UU. o Canadá al [phone].

Descripción y especificaciones

Las cortadoras de cables manuales RC-40, RC-55 y RC-70 de
RIDGID®están diseñadas para cortar cables de cobre y de alu­minio según se indica en la siguiente tabla. No las use para
cables ACSR o cables de acero.

MODELO RC-40 RC-55 RC-70

Tamaño máx. Cu: 600 MCM Cu: 750 MCM Cu: 1000 MCM

del cable Al: 750 MCM Al: 1000 MCM Al: 1000 MCM

(con aislamiento) 1,5" (40 mm) 2" (55 mm) 2,75" (70 mm)

Tipo de cable Cable conductor trenzado de clase 2.

Cable conductor flexible de clase 5 de hasta
DIN VDE 57295.

Material del Cobre y aluminio

conductor

Longitud en pulg. 9,4" 12,2" 21,7"

(mm) (240 mm) (310 mm) (550 mm)

Peso en libras (kg) 1,5 libras 3,3 libras 6,4 libras

(0,7 kg) (1,5 kg) (2,9 kg)

Las cortadoras de cables manuales RC-336 y RC-556 de
RIDGID®están diseñadas para cortar cables ACSR. No las use
para cables de acero.

MODELO RC-336 RC-556

Tamaño máx. del cable 336 MCM 556 MCM

Tipo de cable ACSR ACSR

Longitud en pulg. (mm) 9,4" (239 mm) 12,5" (317 mm)

Peso en libras (kg) 1,8 lb (0,8 kg) 3,7 lb (1,7 kg)

Hoja de

pivote

Figura 1 – Cortadora con trinquete (se muestra el Modelo RC-40)

Liberación del trinquete

Perilla de traba

Hoja fija

Marcas

Advertencias

(al dorso)

Mangos

Inspección y mantenimiento

1. Debe limpiar la cortadora diariamente antes de usarla,
incluyendo los mangos, para facilitar la inspección y mejorar
el control. Limpie el borde aserrado de la hoja de pivote.

2. Inspeccione la cortadora para verificar que:

• Está completa y bien ensamblada.

• No tiene partes trabadas, desgastadas o dañadas.

Inspeccione el perfil de la hoja de corte para asegurar que
no esté dañada.

• Las marcas y advertencias están presentes y se pueden

leer.

Si encuentra algún problema, corríjalo antes de usar la cor­tadora.

3. Lubrique el punto de rotación con cualquier aceite lubri­cante liviano. Con un paño, quite el exceso de aceite.

3

Ratchet Cable Cutters Instructions

Puesta en marcha y operación

Mangos bloqueables

Para almacenar la cortadora, puede bloquear los mangos. Junte
los mangos (1) y mueva la perilla de traba a la posición trabada
( ) o destrabada ( ) según su preferencia (2).

RABAR

T

2

1

DESTRABAR

Figura 2 – Cómo trabar o destrabar la cortadora

Apertura de la cortadora

Cortadora vacía: Empuje la hoja de pivote o presione la palanca
de liberación del trinquete para permitir la retracción de la hoja.

Para cortar: Junte los mangos (1) y presione la palanca de lib­eración del trinquete (2). Siga apretando la palanca de liberación
del trinquete y abra los mangos (3) hasta que el trinquete se sep­are del borde aserrado de la hoja de pivote. Retraiga la hoja de piv­ote (4).

4

1

2

1

3

Figura 3 – Apertura de la corta-

dora antes de cortar

3

Figura 4 – Corte del cable

Corte

1. Introduzca el cable correspondiente entre las hojas de corte.

2. Coloque los bordes cortantes a escuadra con respecto al
lugar donde hará el corte. Empuje la hoja de pivote a través
de la cortadora hasta que se ponga en contacto con el
cable.

Mantenga las hojas de manera que formen un ángulo recto
con el cable. No corte en diagonal. No use la cortadora
para torcer, doblar o palanquear nada. Esto podría hacer que
la cortadora se desportille o se quiebre.

3. Apriete los mangos repetidamente para atrincar la hoja de
pivote y efectuar el corte del cable

4. Inspeccione el corte. Tenga cuidado con los bordes filosos.

2

4
