Page 1

Drain Cleaner

Manual

K-60SP Drain Cleaning Machine

• Français – 15

• Castellano – pág. 31

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 2

K-60SP Drain Cleaning Machine

Table of Contents

Recording Form for Machine Serial Number ..............................................................................................................1

Safety Symbols ..............................................................................................................................................................2

General Power Tool Safety Warnings

Work Area Safety ........................................................................................................................................................2

Electrical Safety...........................................................................................................................................................2

Personal Safety ...........................................................................................................................................................3

Tool Use and Care ......................................................................................................................................................3

Service ........................................................................................................................................................................3

Specific Safety Information

Drain Cleaner Safety ...................................................................................................................................................4

RIDGID®Contact Information........................................................................................................................................4

Description, Specifications and Standard Equipment

Description ..................................................................................................................................................................5

Specifications ..............................................................................................................................................................5

Standard Equipment....................................................................................................................................................5

Machine Inspection .......................................................................................................................................................6

Machine Setup ...............................................................................................................................................................6

Operating Instructions ..................................................................................................................................................8

Special Procedures

Reverse Operating Instructions...................................................................................................................................9

Jaw Set Adjustment.....................................................................................................................................................9

Accessories .................................................................................................................................................................10

Maintenance Instructions

Lubrication.................................................................................................................................................................11

Cables .......................................................................................................................................................................11

Clutch Jaw Assembly ................................................................................................................................................11

Drive Belt Replacement.............................................................................................................................................12

Machine Storage..........................................................................................................................................................13

Service and Repairs ....................................................................................................................................................13

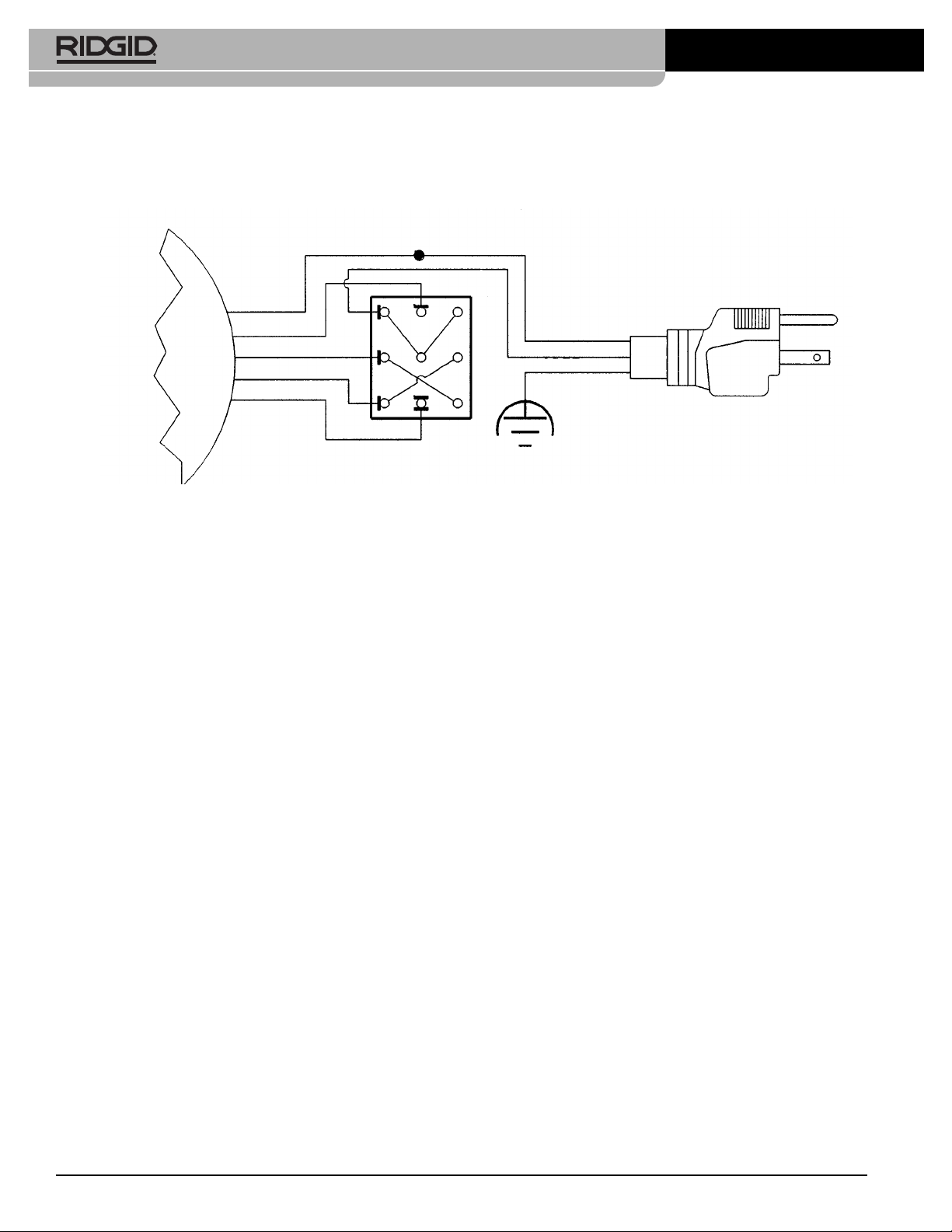

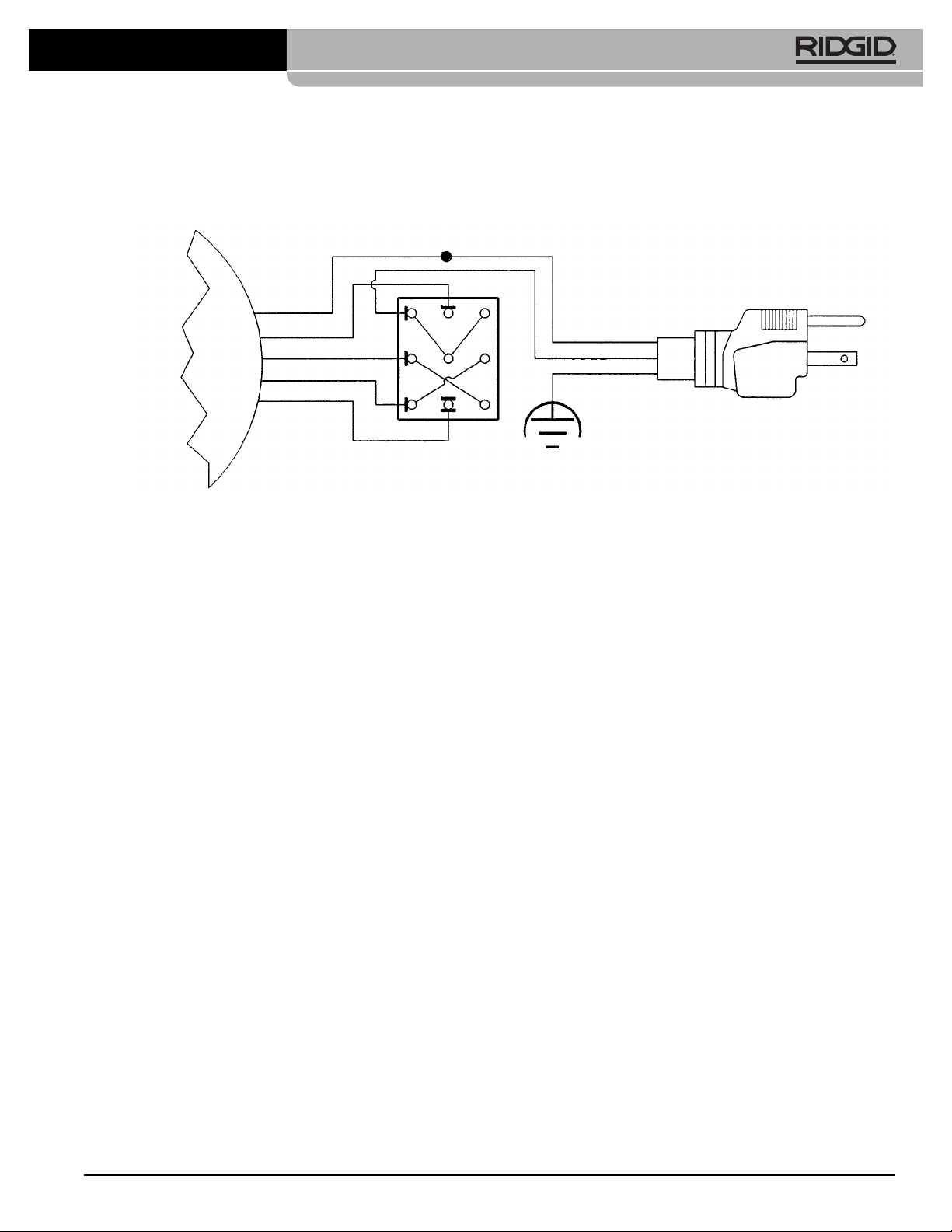

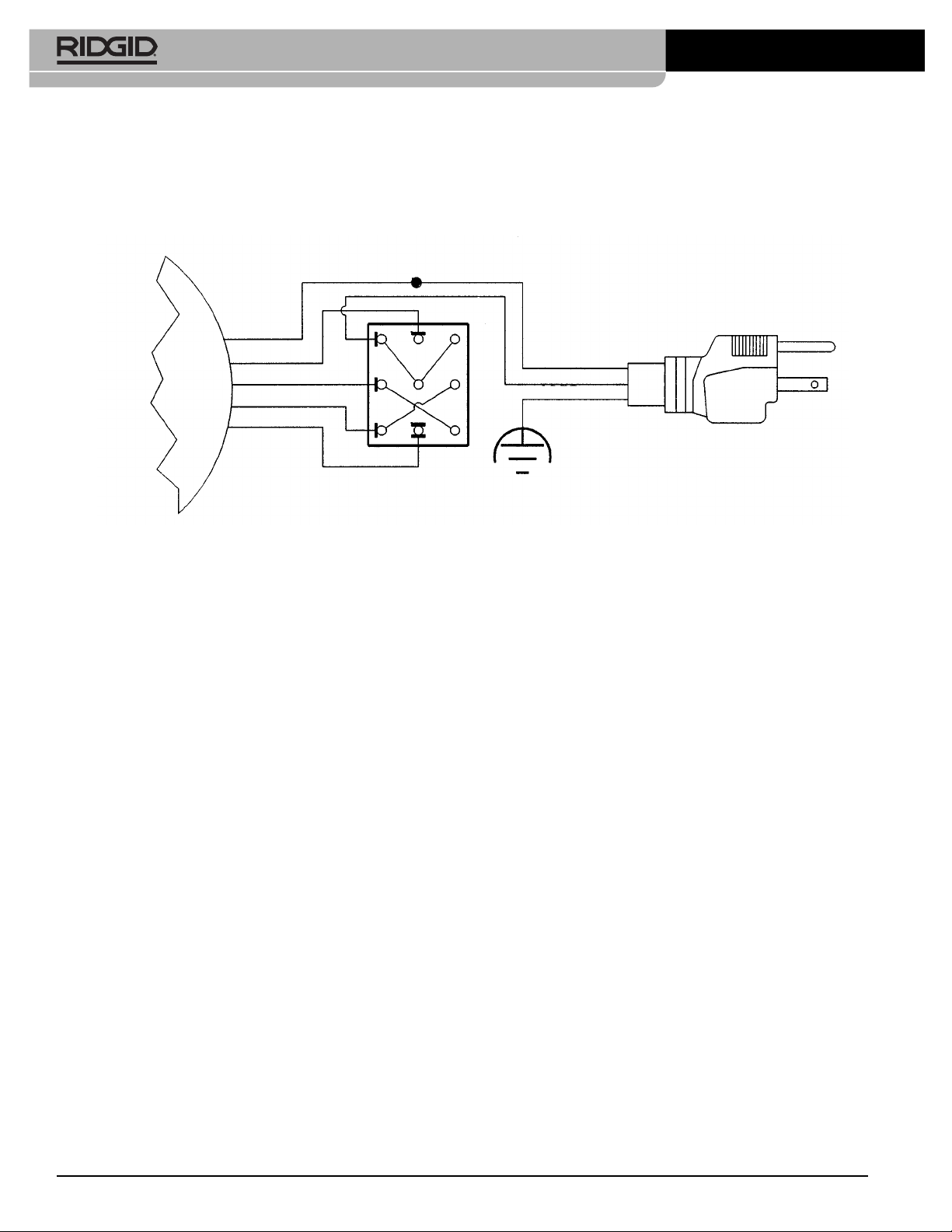

Wiring Diagrams ..........................................................................................................................................................14

EC Declaration of Conformity ..........................................................................................................Inside Back Cover

Lifetime Warranty..........................................................................................................................................Back Cover

*Original Instructions - English

999-997-050.10_REV. Aii

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 3

Drain Cleaner

K-60SP Drain Cleaning Machine

WARNING!

Read this Operator’s Manual carefully before using this tool. Failure to understand and follow the contents of this manual may result in electrical shock, re and/or serious personal injury.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

K-60SP Drain Cleaning Machine

Record Serial Number below and retain product serial number which is located on nameplate.

Serial No.

Page 4

K-60SP Drain Cleaning Machine

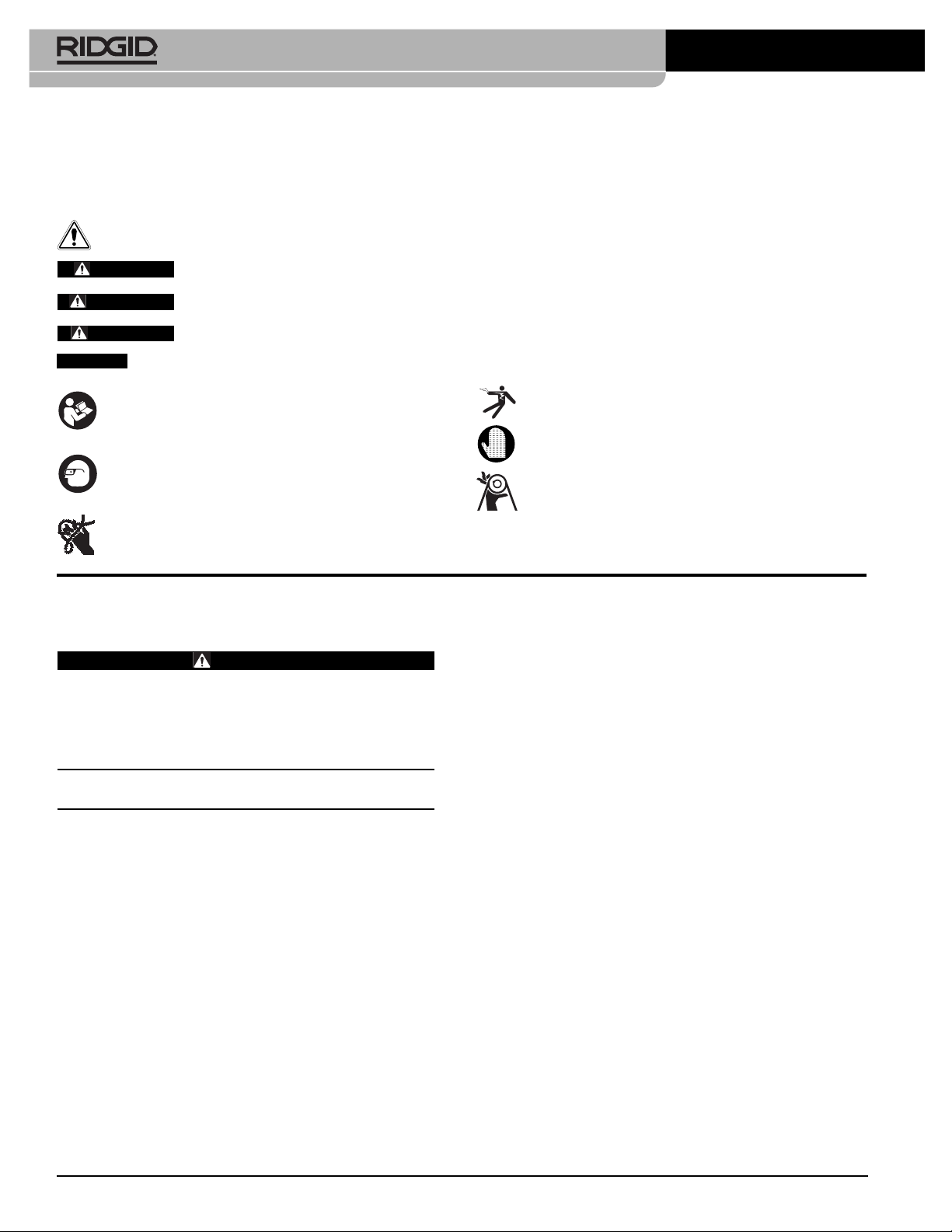

Safety Symbols

In this operator’s manual and on the product, safety symbols and signal words are used to communicate important safety information. This section is provided to improve understanding of these signal words and symbols.

This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death.

DANGER

WARNING

CAUTION

NOTICE

NOTICE indicates information that relates to the protection of property.

This symbol means read the operator’s manual carefully before using the equipment. The operator’s manual contains important information on the safe and proper operation of the equipment.

This symbol means always wear safety glasses with side shields or goggles when handling or using this equipment to reduce the risk of eye injury.

This symbol indicates the risk of hands, fingers or other body parts being caught, wrapped or crushed in the drain cleaning cable.

DANGER indicates a hazardous situation which, if not avoided, will result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.

General Power Tool Safety Warnings*

WARNING

Read all safety warnings, instructions, illustrations and specifications provided with this power tool. Failure to follow all instructions listed below may result in electric shock, fire, and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE!

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

Work Area Safety

• Keep work area clean and well lit. Cluttered or dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of flammable liquids, gases, or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and by-standers away while operat- ing a power tool. Distractions can cause you to lose control.

This symbol indicates the risk of electrical shock.

This symbol means always wear RIDGID drain cleaning mitts while operating drain cleaner.

This symbol indicates the risk of entanglement in a belt and pulley.

Electrical Safety

• Power tool plugs must match the outlet. Never mod ify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodi fied plugs and matching outlets will re-

duce risk of electric shock.

• Avoid body contact with earthed or grounded sur-

faces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electrical

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi- tions. Water entering a power tool will increase the risk of electrical shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is un-

avoidable, use a ground fault circuit interrupter

* The text used in the General Power Tool Safety Warnings section of this manual is verbatim, as required, from the applicable UL/CSA/EN 62841-1 standard.

This section contains general safety practices for many different types of power tools. Not every precaution applies to every tool, and some do not apply to this tool.

999-997-050.10_REV. A2

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 5

K-60SP Drain Cleaning Machine

(GFCI) protected supply. Use of a GFCI reduces the risk of electric shock.

Personal Safety

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol, or medication. A mo ment

of inattention while operating power tools may result in serious personal injury.

• Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the OFF position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch ON invites accidents.

• Remove any adjusting key or wrench before turn- ing the power tool ON. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

• Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.

• Disconnect the plug from the power source and/or

the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures re-

duce the risk of starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the tool. Power

tools are dangerous in the hands of untrained users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s op er ation. If damaged, have the power tool repaired before use. Many accidents are caused

by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly main- tained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account the working conditions and the work to be performed. The use of the power tool for operations dif-

ferent from those intended could result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jew-

elry. Keep your hair, and clothing away from moving parts. Loose clothes, jewelry, or long hair

can be caught in moving parts.

• If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust collection

can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

Power Tool Use and Care

• Do not force power tool. Use the correct power tool for your application. The correct power tool will

do the job better and safer at the rate for which it is designed.

• Do not use power tool if the switch does not turn it ON and OFF. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

Service

• Have your power tool serviced by a qualified repair person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

Specific Safety Information

WARNING

This section contains important safety information that is specific to this tool.

Read these precautions carefully before using the K-60SP Drain Cleaner to reduce the risk of electrical shock or other serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE!

Keep this manual with machine for use by the operator.

999-997-050.10_REV. A 3

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 6

K-60SP Drain Cleaning Machine

Drain Cleaner Safety

• Before using the tool, test the ground fault circuit interrupter (GFCI) provided with the power supply cord to insure it is operating correctly. A properly

operating GFCI reduces the risk of electrical shock.

• Only use extension cords that are protected by a GFCI. The GFCI on the machine power cord will not prevent electrical shock from extension cords.

• Only grasp the rotating cable with gloves recom- mended by the manufacturer. Latex or loose fitting gloves or rags can become wrapped around the cable and may result in serious personal injury.

• Do not allow the cutter to stop turning while the cable is turning. This can overstress the cable and may cause twisting, kinking or breaking of the cable and may result in serious personal injury.

• One person must control both the cable and switch. If the cutter stops rotating, the operator must be able to turn the tool OFF to prevent the cable from twisting, kinking and breaking.

• Use latex or rubber gloves inside the gloves rec-

ommended by the manufacturer, goggles, face shields, protective clothing, and respirator when chemicals, bacteria or other toxic or infectious substances are suspected to be in a drain line.

Drains may contain chemicals, bacteria and other substances that may cause burns, be toxic or infectious or may result in other serious personal injury.

• Practice good hygiene. Do not eat or smoke while

handling or operating the tool. After handling or operating drain cleaning equipment, use hot, soapy water to wash hands and other body parts exposed to drain contents. This will help reduce the risk

of health hazards due to exposure to toxic or infectious material.

• Only use the drain cleaner for the recommended drain sizes. Using the wrong size drain cleaner can lead to twisting, kinking or breaking of the cable and may result in personal injury.

• Position machine cable outlet within 2' (0.6 m) of

the drain inlet or properly support exposed cable when the distance exceeds 2' (0.6 m). Greater dis-

tances can cause control problems leading to twisting, kinking or breaking of the cable. Twisting, kinking or breaking cable may cause striking or crushing injuries.

• One person must control both the cable and the

clutch. Do not lock clutch handle during operation. If the cutter stops rotating, the operator must be

able to release the clutch to prevent twisting, kinking and breaking of the cable and reduce the risk of injury.

• Do not operate the machine in REV (reverse) rota- tion except as described in this manual. Operating in reverse can result in cable damage and is used to back the cable end out of blockages.

• Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts. Loose clothing, jewelry or hair can be caught in moving parts.

• Do not operate this machine if operator or machine is standing in water. Operating machine while in water increases the risk of electrical shock.

• Do not engage drain cleaner clutch (rotate cable)

while any part of the cable is in the cable carrier.

This may cause striking or crushing injuries.

• Do not use if there is the risk of contact with other

utilities (such as natural gas or electric) during operation. Visual inspection of the drain with a camera is

a good practice. Crossbores, improperly placed utilities and damaged drains could allow the cutter to contact and damage the utility. This could cause electrical shock, gas leaks, fire, explosion or other serious damage or injury.

• Read and understand these instructions and the in-

structions and warnings for all equipment and materials being used before operating this tool to reduce the risk of serious personal injury.

• Always use the rear guide hose while operating the tool and ensure the cable does not extend beyond the rear guide hose. This prevents the cable

from whipping which may result in entanglement and personal injury.

• Keep mitt-covered hand on the cable whenever the machine is running. This provides better control of the cable and helps prevent twisting, kinking and breaking of the cable and may result in serious personal injury.

999-997-050.10_REV. A4

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 7

K-60SP Drain Cleaning Machine

Description, Specifications and Standard Equipment

Description

The RIDGID®K-60SP is a portable Drain Cleaning Machine designed to clean 11/4" to 4" drain lines. Applications include laundry tubs, floor drains, roof vents and stack lines. Rear handle allows for transporting up ladders and cleaning roof-top vent stacks.

The machine is driven by a 1/2 HP motor that has a grounded electrical system. An integral Ground Fault In terrupter (GFCI) is built into the line cord. A toggle switch provides FOR/OFF/REVERSE control of the motor.

The K-60SP is designed to use sectional-type cable that has a quick change coupling system for disconnecting tools. The cable is manually fed in and out of the drain and rotates at a speed of 600 RPM. The rotation of the cable is controlled by a clutch handle. The cable stops instantly when the clutch handle is released. An adjustment knob allows the K-60SP to use both 5/8" and 7/8" sectional cable.

Specifications

Line Capacity ...............Depends on choice of cable.

Refer to the following chart for recommendations.

Recommended Line Size and Reach

Cable Size Line Size Reach

/8" Cable 11/4- 4 125'

/8" Cable 2 - 4 150'

Cable Sizes ..................7/8" and 5/8" sectional

Cable Speed.................600 rpm

Motor

Type ..............................115V/60 Hz, Reversible

Rating ............................1/2HP

Amps .............................7

Standard Equipment

Model No. Description

K-60SP ..........................K-60SP Sectional Machine

115 volts/60 Hz includes:

A-1 Operator’s Mitt A-60-12 Rear Guide Hose

Figure 1 – K-60SP Drain Cleaner

K-60SP-SE ....................K-60SP as above, plus:

A-61 Tool Kit:

– T-101 Straight Auger – T-102 Funnel Auger – T-107 Spade Cutter – T-125 Retrieving Auger – T-150-1 Sharktooth Cutter – A-3 Tool Box – A-12 Pin Key

A-62 Cable Kit:

– Five Sections C-10,

/8" x15' Cable

– A-8 Cable Carrier

Weight ..........................43 lbs. (19,5 kgs.)

Dimensions:

Length ...........................18.0" (450mm)

Width .............................9.5" (240mm)

Height ............................14.0" (356mm)

Figure 2 – K-60SP-SE Drain Cleaner

Sound Pressure (LPA)* ......68.7 dB(A), K=3

Sound Power (LWA)*...........76.6 dB(A), K=3

* Sound measurements are measured in accordance with a standardized test per

Standard EN 62841-1.

- Sound emissions may vary due to your location and specific use of these tools.

- Daily exposure levels for sound need to be evaluated for each application and appropriate safety measures taken when needed. Evaluation of exposure levels should consider the time a tool is switched off and not in use. This may significantly reduce the exposure level over the total working period.

999-997-050.10_REV. A 5

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 8

K-60SP Drain Cleaning Machine

Machine Inspection

WARNING

To prevent serious injury, inspect your Drain Clean ing Machine. The following inspection procedures should be performed before each use.

1. Make sure the Drain Cleaning Machine is unplugged and the directional switch is set to the OFF position (Figure 3).

2. Inspect the power cord, Ground Fault Circuit Inter rupter (GFCI) and plug for damage. If the plug has been modified, is missing the grounding prong or if the cord is damaged, do not use the Drain Cleaning Machine until the cord has been replaced.

Rear Guide Tube

Clutch Handle

job successfully and safely. Accessories suitable for use with other equipment may be hazardous when used with this drain cleaner.

7. Clean any oil, grease or dirt from all equipment handles and controls. This reduces the risk of injury due to a tool or control slipping from your grip.

8. Inspect the cutting edges of your tools. If necessary, have them sharpened or replaced prior to using the Drain Cleaning Machine. Dull or damaged cutting tools can lead to binding and cable breakage.

9. Inspect cables and couplings for wear and damage. Cables should be replaced when they become severely worn or corroded. A worn cable can be identified when the outside coils become flat.

WARNING

Worn or damaged cables can break caus-

ing serious injury.

Machine Set-Up

WARNING

Electrical

Switch

Bottom Cover

Figure 3 – K-60SP Drain Cleaner

3. Check bottom cover to insure it is properly fastened to the frame.

WARNING

Do not operate this machine without the bottom cover attached. Fingers can be caught in rotating parts.

4. Inspect the Drain Cleaning Machine for any broken, missing, misaligned or binding parts as well as any other conditions which may affect the safe and normal operation of the machine. If any of these conditions are present, do not use the Drain Cleaning Machine until any problem has been repaired.

5. Lubricate the Drain Cleaning Machine, if necessary, according to the Maintenance Instructions.

6. Use tools and accessories that are designed for your drain cleaner and meet the needs of your application. The correct tools and accessories allow you to do the

Do not place machine in water. Water entering the motor can result in electrical shock.

To prevent serious injury, proper set-up of the machine and work area is required. The following procedures should be followed to set-up the machine:

1. Check work area for:

• Adequate lighting

• Grounded electrical outlet

• Clear path to the electrical outlet that does not contain any sources of heat or oil, sharp edges or moving parts that may damage electrical cord.

• Dry place for machine and operator. Do not use the machine while standing in water.

• Flammable liquids, vapors or dust that may ignite.

2. Position the Drain Cleaning Machine within 2' of sewer inlet. Greater distance can result in cable twisting or kinking.

3. Remove the pin key from the clutch handle. With pin key removed, handle should be in its upper-most position.

999-997-050.10_REV. A6

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 9

K-60SP Drain Cleaning Machine

NOTE! When not in use, the clutch handle should be in

its locked (down) position in order to protect the handle and to allow the operator to carry the unit by the clutch handle if desired.

4. Make sure FOR/OFF/REV switch is in the OFF po- sition.

Figure 4 – Rear Guide Hose Attachment

5. Attach the rear guide hose by lifting up the lock pin and sliding guide hose onto the jaw housing adjustment knob (Figure 4).

WARNING

Do not use machine without rear guide hose attached. Prevents cable whipping and possible entanglement.

6. Insert first cable into front of machine (female end first) and push through guide hose until approximately one foot remains out the front of the machine (Figure 5).

Figure 5 – Inserting Cable Into Front Of Machine

NOTE! Adjust the jaw set as required. The K-60SP

has a jaw set adjustment which allows the machine to accept

/8" and 7/8" diameter cable.

Refer to “Special Procedures” section.

7. Select and install the proper tool to the end of the cable. The T-Slot Coupler allows the tool to be snapped into the cable coupler (Figure 6). To remove tool, use the pin key to depress the plunger and slide the coupling apart.

To Couple Cable

and Tools

Snap Together Insert Pin Slide Apart

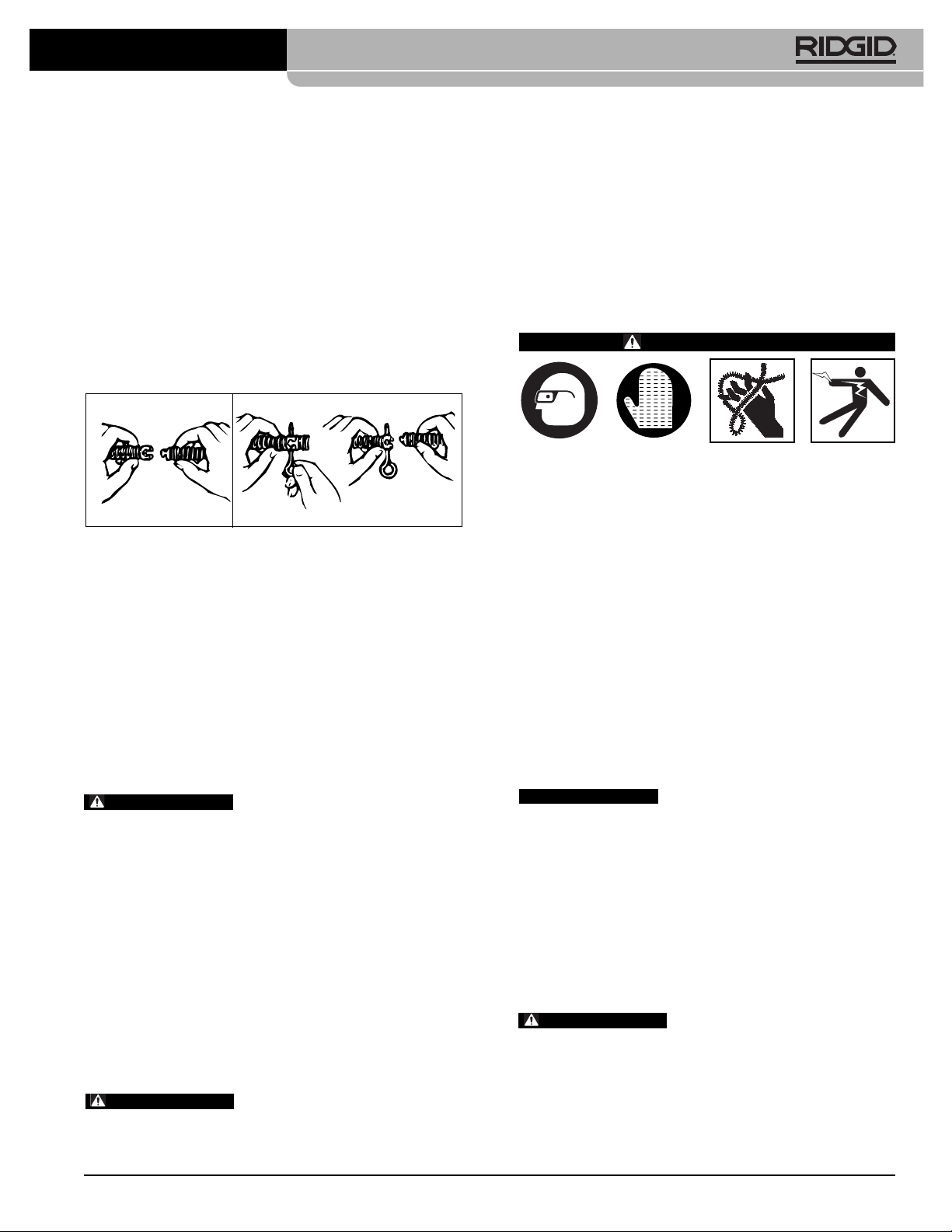

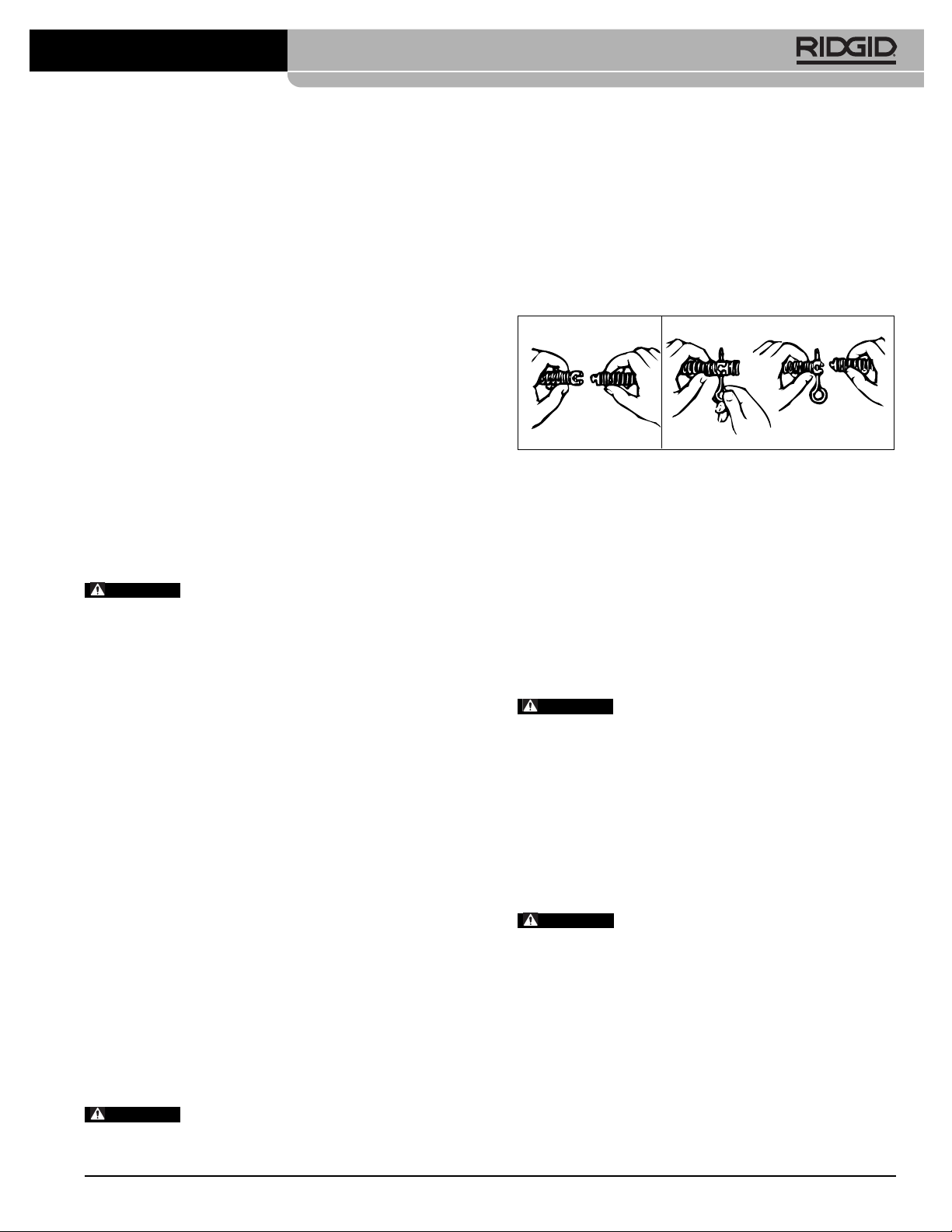

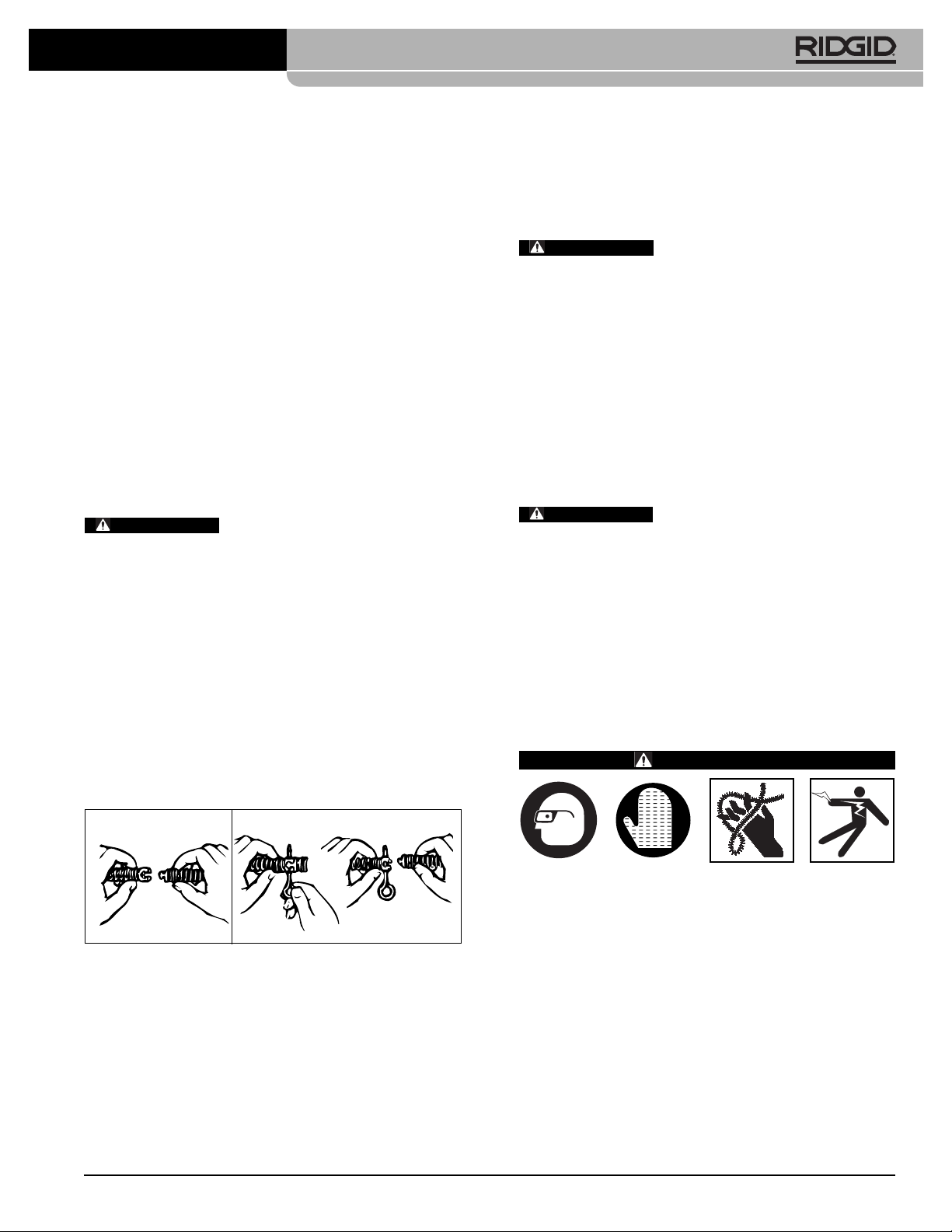

Figure 6 – Coupling and Uncoupling Tools

NOTE! Proper Tool Selection

To Uncouple Cable and Tools

A good rule of thumb is to use a tool at least 1" smaller than the line to be cleaned. The style of the tool is determined by the nature of the job and is left up to the operator.

8. Plug the Drain Cleaning Machine into the electrical outlet, making sure to position the power cord along the clear path selected earlier. If the power cord does not reach the outlet, use an extension cord in good condition.

WARNING

To avoid electric shock and electrical fires, never use an extension cord that is damaged or does not meet the following requirements:

• The cord has a three-prong plug similar to shown in

Electrical Safety section.

• The cord is rated as “W” or “W-A” if being used out-

doors.

• The cord has sufficient wire thickness (16 AWG below

50'/14 AWG 50' - 100'). If the wire thickness is too small, the cord may overheat, melting the cord’s insulation or causing nearby objects to ignite.

WARNING

To reduce risk of electrical shock, keep all electrical connections dry and off the ground. Do not touch plug with wet hands. Test the Ground Fault Circuit Interrupter (GFCI) provided with the electric cord to insure it is operating correctly. When test button is pushed in, the indicator light should go off. Reactivate by pushing the reset button in. If indicator light goes on, the machine is ready to use. If the GFCI does not function correctly, do not use the machine.

WARNING

Never couple more than one cable at a

time. Cable will extend behind rear guide tube.

999-997-050.10_REV. A 7

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 10

K-60SP Drain Cleaning Machine

Operating Instructions

WARNING

Wear mitts with rivets provided with machine. Never grasp a rotating cable with a rag or loose fitting cloth that may become wrapped around the cable causing serious injury.

Always wear eye protection to protect your eyes against dirt and other foreign objects. Wear rubber soled, non-slip shoes.

Be very careful when cleaning drains where cleaning compounds have been used. Wear gloves when handling cable and avoid direct contact to the skin and especially the eyes and facial area as serious burns can result.

Do not operate with clutch handle locked in place. Clutch is a safety feature designed to stop rotation of cable when released.

CAUTION

tance from inlet to main sewer or septic tank. Over-running cable too far into main sewer or septic tank can cause cables to knot up and prevent their return through small line.

1. Assume the correct operating posture in order to maintain proper balance (Figure 7).

WARNING

posture provides you with the opportunity to safely keep control of the machine and cable.

• Be sure you can quickly release the clutch handle.

• Hand must be on the cable to control its twisting

• Must have access to FOR/OFF/REVERSE switch.

It is very important to know approximate dis-

Should an unexpected situation arise, this

action when it hits an obstruction.

cable into the sewer inlet. If going through a “P” trap, push cable into inlet as far as it will go.

3. Pull enough extra cable through machine to form almost a half circle between machine and line opening.

4. Hold cable loosely in mitted hand. Put FOR/OFF/REVERSE switch in FOR (forward) position.

NOTE! The motor will start but cable will not rotate.

5. With mitted hand on cable, push down on clutch handle with opposite hand to engage cable. Push down on top of the cable loop with a definite snap to advance the cable.

NOTE! A slow or gradual engaging of the clutch handle

causes excessive wear of the jaw set. The clutch is instant-acting and returning clutch handle to its original position frees cable instantly.

6. As soon as excess cable has gone into line, release clutch handle and pull six to ten inches of cable out of machine with mitted hand.

7. Continue to feed the cable into the line until resistance or obstruction is encountered. This will become apparent to operator as it will be difficult to feed additional cable into line and/or the cable will have a tendency to twist sideways in operator’s hands.

8. If cable loads down in the obstruction, relieve load by pulling back on cable with short, quick jerks to free cutter. Slowly advance cable back into the obstruction. Repeat this process until the obstruction is clear. Remember, make sure the cutter is rotating at all times and never force the cable. At this point, pro gress depends upon the sharpness of the tool and nature of the obstruction.

WARNING

Do not allow tension to build up in the cable. This will happen if the cutting tool hits a snag and stops turning, but the motor and cable continue to rotate. Torque builds until the cable suddenly twists, potentially wrapping around your hand or arm. This can happen quickly and without warning, so proceed slowly and carefully as you feed the cable into the drain. Releasing clutch handle will stop the cable rotating and releases the torque. If tool gets hung up in an obstruction, refer to Reverse Operating Instructions in the “Special Procedures” section.

9. Once obstruction is cleared, it is recommended that operator flush debris from line with running water. Repeat Step 8 several times if necessary for thorough cleaning job and then work cable through additional stoppages as required.

Figure 7 – Proper Operating Position

10. To add cable, the following procedure should be fol-

2. Pull sufficient cable out of the machine to start tool and

lowed:

999-997-050.10_REV. A8

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 11

K-60SP Drain Cleaning Machine

• After reaching the end of each cable section, turn the machine OFF.

• Secure the cable by looping it in the line (Figure 8). This procedure is especially useful when cleaning a line has a large slope.

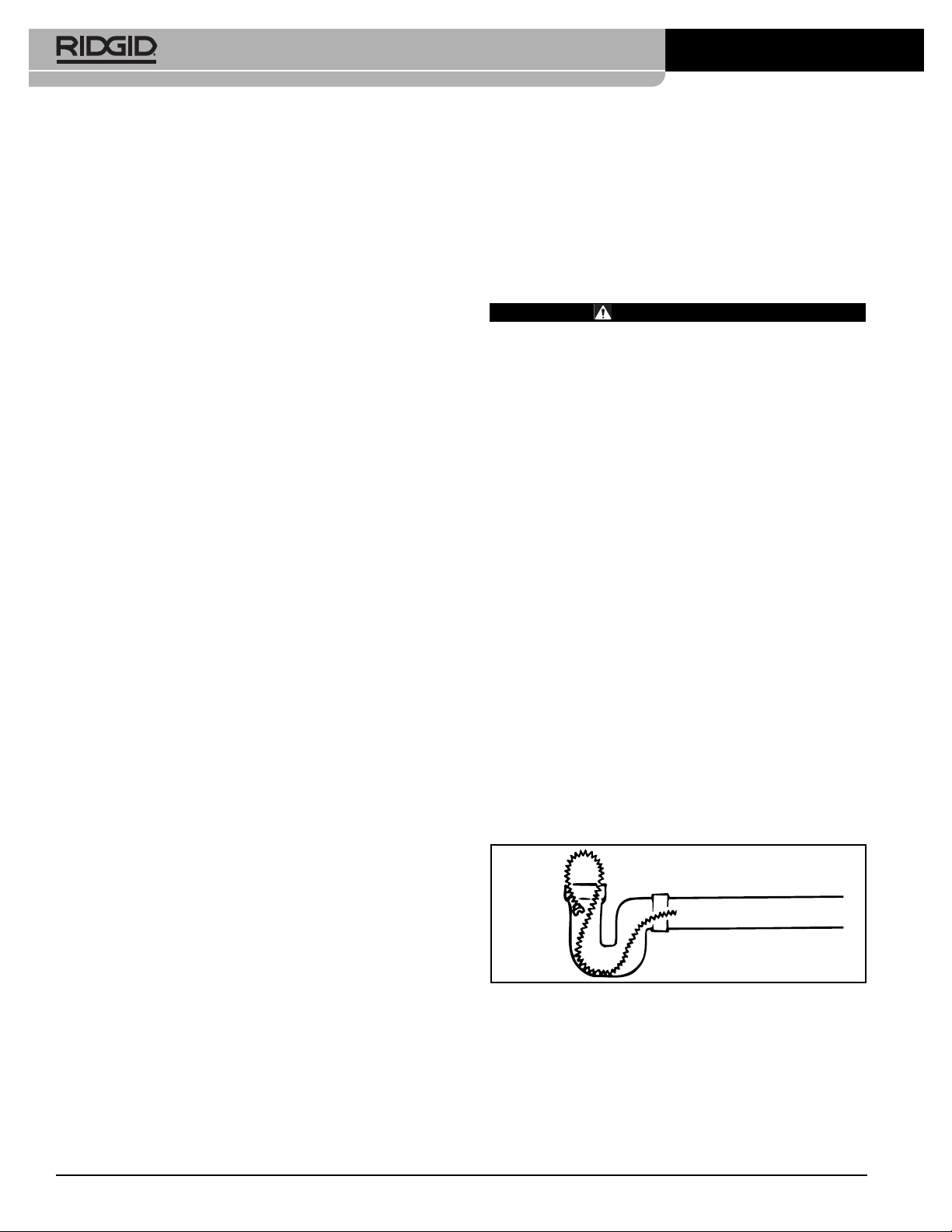

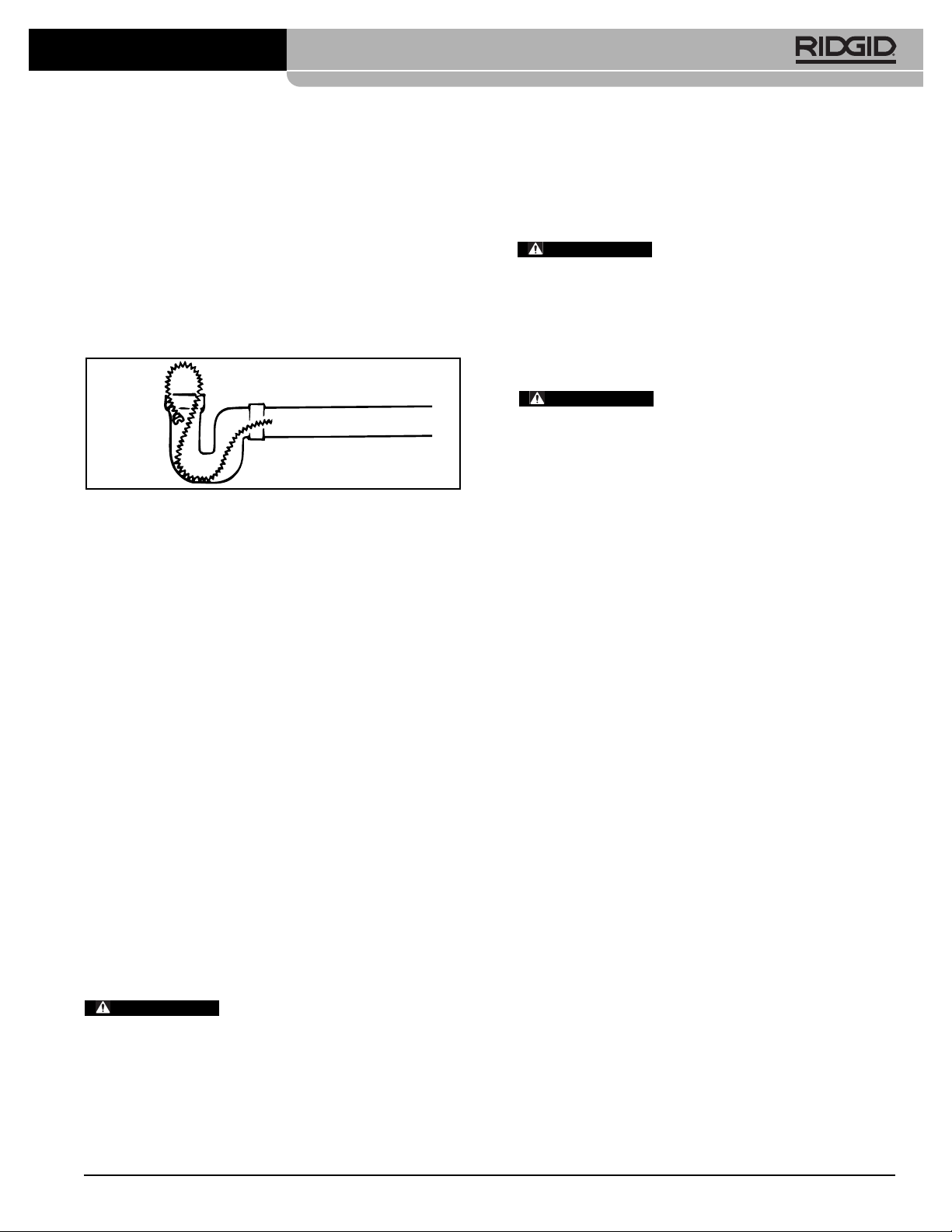

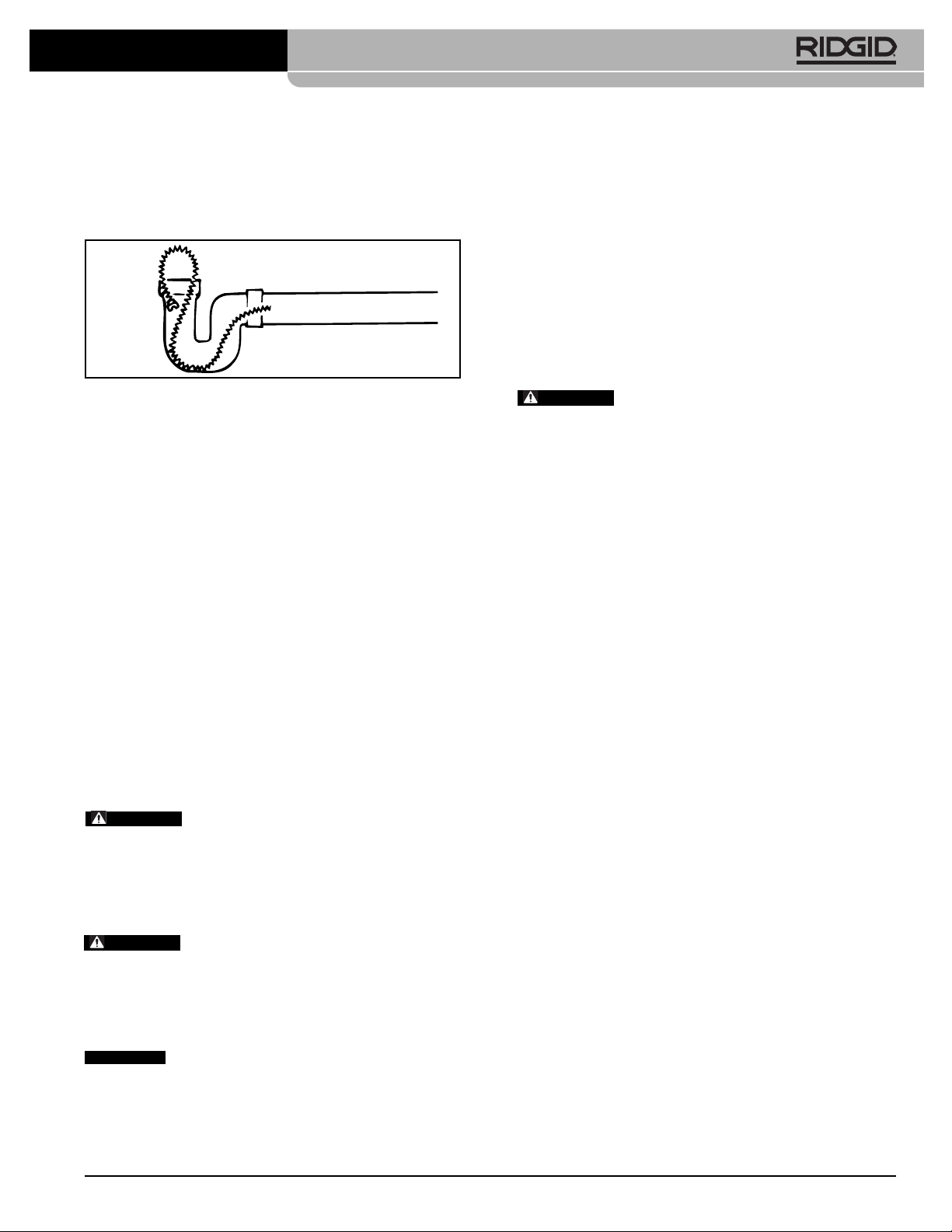

Figure 8 – Looping Cable In Line

• With line secured, insert another section of cable in through the front of the machine (female end first) until approximately one foot remains out the front of the machine.

• Attach cable to cable in line and resume operation.

11. To retrieve cable from drain line, the following procedure should be followed:

• Leave FOR/OFF/REV switch in FOR (forward) po-

sition.

• Push down on clutch handle to engage cable.

With mitted hand pull cable out of line (if possible) or hold cable against edge of inlet to thread the cable out until loop forms in front of the machine.

NOTE! By holding the cable against the edge of the

inlet, the rotation will rapidly “thread” the cable out of the line.

• When loop forms, release clutch handle and push

excess cable back through machine. Disconnect one section at a time.

WARNING

When disconnecting sections, remem-

ber to turn unit off and secure cable in line.

• Once section of cable is removed, insert the se-

cured cable in through the front of the machine and continue removing sections until tool on last section of cable is just inside sewer inlet.

WARNING

Never retract tool from sewer inlet while

cable is rotating. Tool can whip causing serious injury.

12. Turn FOR/OFF/REV Switch to OFF position and remove cord from power source.

Special Procedures

Reverse Operation

Running machine in reverse will cause premature failure of cable. Use reverse only to free a tool caught in an obstruction. If this should occur, immediately release clutch handle and place FOR/OFF/REV switch to OFF position. After motor comes to a complete stop, place FOR/OFF/REV switch in the REV (reverse) direction. Engage clutch handle only until tool is free of obstruction. Once tool is free, release clutch handle immediately. turn unit OFF. Run unit in FOR (forward) direction and follow normal operating procedure.

WARNING

verse) for any other purpose. Operating in reverse can damage a cable and cause serious injury.

Jaw Set Adjustment

/8" Diameter Cable

• If 7/8" cable will not slide through the front of the machine, the jaw set is not open wide enough.

• Remove the rear guide hose from the jaw housing adjustment knob.

• Loosen the adjustment knob set screw with 1/4" hex key (Figure 9).

• Turn the Adjustment Knob counter-clockwise when viewed from the rear (approximately 2 turns) until the cable will slide through the machine (Figure 10).

• With cable through the jaw set, press the clutch handle DOWN to make sure the jaw set en gages the cable. If not, turn the knob clockwise until there is engagement.

• If necessary, turn the adjustment knob in the direction required so that the clutch handle engages the cable at the position desired by the operator.

Never operate this machine in REV (re-

13. Pull remaining cable and tool from sewer.

CAUTION

couplings and tools with water due to damaging effects of

After using, thoroughly flush and drain cables,

Figure 9 – Loosen the Set Screw

some drain cleaning compounds.

• Tighten the set screw.

• Reattach the rear guide hose.

999-997-050.10_REV. A 9

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 12

K-60SP Drain Cleaning Machine

Figure 10 – Jaw Set Adjustment

/8" Diameter Cable

• If the jaw set does not engage the cable when the clutch handle is pressed, the jaw set is open too wide.

• Remove the rear guide hose from the jaw housing adjustment knob.

• Loosen the set screw with 1/4" hex key (Figure 9).

• Turn the adjustment knob clockwise until the cable is engaged by the jaw set when the clutch handle is pressed (approximately 2 turns) (Figure 10).

• If necessary, turn the adjustment knob in the direction required so that the clutch handle engages the cable at the position desired by the operator.

• Tighten the set screw.

" Cable and Leader

Catalog Model

No. No. Description

62275 C-10 15 30007 T-127

" Cables

' All-Purpose Wind (4.6m)

" Trap Leader

Catalog Model

No. No. Description

51317 C-9 10 62270 C-8 7 62265 C-7 7

' Heavy-Duty (3m)

' All-Purpose Wind (2.3m)

' Tight-Wind (2.3m)

Cable Kits and Tool Kit

Catalog Model

No. No. Description

61630 A-62 Standard Equipment Cable Kit for

61625 A-61 Standard Equipment Tool Kit for K-60SP-SE

48472 A-35

48477 A-35TW

K-60SP-SE, includes: – Five Sections C-10,

" x15' Cable (75' ,23m)

– A-8 Cable Carrier

includes: – T-101 Straight Auger – T-102 Funnel Auger – T-107 Spade Cutter – T-125 Retrieving Auger – T-150-1 Sharktooth Cutter – A-3 Tool Box – A-12 Pin Key

" Cable Kit, includes:

– Six Sections C-8,

" x 7

" Cable (45',14m)

– A-10 Cable Carrier – T-201 Straight Auger – T-202 Bulb Auger – T-205 “C” Cutter – T-211 Spade Cutter – A-13 Coupling Pin Key

" Tight-Wind Cable Kit, substitutes C-7

for C-8 in above package

• Reattach the rear guide hose.

Accessories

WARNING

been designed to function with the K-60SP Drain Cleaning Machine. Other accessories suitable for use with other tools may become hazardous when used on the K-60SP. To prevent serious injury, use only the recommended accessories.

NOTE! See Ridge Tool Catalog for complete list of

Cable Selection Chart

Model Length Size/Type

C-7 7 C-8 7

C-9 10'

C-10 15'

Find Quality Products Online at: [email protected]

Only the following RIDGID products have

tools and accessories.

" (16mm)

" (22mm)

Typical Application

2" & 3" Floor drains

Drain Lines 1

Ideal for proper cleaning of small lines

Drain Lines 2" – 4".

Ideal for drains and stacks

Drain Lines 2" – 4". Roof-top vent stacks

www.GlobalTestSupply.com

" – 2".

Characteristics

Tight wind cable providing good rigidity in a hollow core cable. Not recommended for tree roots. Open wind cable that is more flexible than C-7. Open wind acts as an auger to thoroughly remove

blockages in small lines. Heavy-duty open wind cable ideal for long runs in indoor lines.

Standard all-purpose open wind. Excellent flexibility.

999-997-050.10_REV. A10

Page 13

K-60SP Drain Cleaning Machine

Tools for C-10 Cable

Catalog Model

No. No. Description

62850 T-101 Straight Auger 62855 T-102 Funnel Auger 27642 T-125 Retrieving Auger

62860 T-103 Sawtooth Cutter, 21/2"

62865 T-104 “H” Cutter, 2

62870 T-105 Grease Cutter, 21/2" 62875 T-106 Grease Cutter, 31/2"

62880 T-107 Spade Cutter, 13/4"

62915 T-109 Spiral Sawtooth Cutter, 13/4" 62920 T-110 Spiral Sawtooth Cutter, 21/4" 62925 T-111 Spiral Sawtooth Cutter, 3"

62930 T-112 4-Blade Cutter, 13/4" 62935 T-113 4-Blade Cutter, 3"

98050 T-150 Sharktooth Cutter, 3" and 4" 98055 T-150-1 Sharktooth Cutter, 3" Blade 98060 T-150-2 Sharktooth Cutter, 4" Blade

62940 T-114 Chain Knocker

/2"

Tools for C-7, C-8, and C-9 Cables

Catalog Model

No. No. Description

62990 T-201 Straight Auger 62995 T-202 Bulb Auger, 11/8" O.D. 63000 T-203 Bulb Auger, 55457 T-225 Retrieving Auger

63065 T-217 Drop Head 54837 T-204 “C” Cutter, 1"

63005 T-205 “C” Cutter, 1 63010 T-206 Funnel Auger 63015 T-207 Spiral Cutter, 1

63020 T-208 Spiral Cutter, 1 63025 T-209 Spiral Cutter, 2"

63030 T-210 Spade Cutter, 1" 63035 T-211 Spade Cutter, 1 63040 T-212 Spade Cutter, 1

63045 T-213 4-Blade Cutter, 1" 63050 T-214 4-Blade Cutter, 1 63055 T-215 4-Blade Cutter, 1

63060 T-216 Chain Knocker, 2" 63280 T-218 Flue Brush, 3"

63070 T-219 Flue Brush, 2 63080 T-220 Flue Brush, 2" 63220 T-221 Flue Brush, 1

52812 T-230 H-D “C” Cutter, 2" 52817 T-231 H-D “C” Cutter, 2 52822 T-232 H-D “C” Cutter, 3"

48482 T-250 Tool Set includes:

– T-203 – T-217 – T-205 – A-13 – T-210

/8", O.D.

/8"

/4"

/2"

/8"

/4"

/2"

/8" /4"

/2"

Miscellaneous

Catalog Model

No. No. Description

59360 A-3 Tool Box 59205 A-1 Left-Hand Mitt

59295 A-2 Right-Hand Mitt 59225 A-12 Pin Key,

59230 A-13 Pin Key, 61615 A-60-12 12' Rear Guide Hose for 59235 A-14-6 6' Rear Guide Hose for

C-9

84325 A-14-10 10' Rear Guide Hose for

C-8, C-9

59470 A-8 Cable Carrier (Holds 75' 59210 A-10 Cable Carrier (Holds 45'

Cable Carrier (Holds 90' 59425 A-36 Cable Caddy 65687 K-60SP Jaw Set

/8" Cable

/8" Cable/C-10

/8" Cable/C-7, C-8,

/8" Cable/C-7,

/8" Cable/C-10)

/8" Cable/C-8, C-9)

NOTE! See Ridge Tool Catalog for complete list of tools

and accessories.

Maintenance Instructions

WARNING

Make sure machine is unplugged from power source before performing maintenance or making any adjustment.

Lubrication

Lubricate machine with grease at grease fitting (located on jaw housing) once a week if used every day; once a month if used less.

NOTE! No lubrication of the Motor Shaft is required.

Cables

Cables should be thoroughly flushed with water to prevent damaging effects of drain cleaning compounds. Peri odi cally lubricate cables and couplings with RIDGID Cable Rust Inhibitor.

When not in use, store cables indoors to prevent deterioration by the elements.

Cables should be replaced when they become severely corroded or worn. A worn cable can be identified when outside of coils become flat.

Clutch Jaw Assembly (Jaw Set)

The clutch jaw assembly should be periodically cleaned.

1. Stand the machine up on the front of the frame. Make sure clutch handle is in its uppermost position. Remove the two (2) socket head cap screws from the jaw housing with a 1/4" hex key (Figure 11).

999-997-050.10_REV. A 11

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 14

K-60SP Drain Cleaning Machine

7. Rotate the adjustment knob clockwise until the jaw set touches the jaw set cover. This will in sure that the jaw set is properly aligned.

8. Attach jaw housing to machine with socket head cap screws.

NOTE! Make sure flanges on plastic shroud are con-

tained inside the jaw housing.

Drive Belt Replacement

2. Remove the jaw housing.

Figure 11 – Remove Socket Head Cap Screws

2. Remove the jaw housing. The clutch jaw assembly is contained in the jaw housing.

3. Remove the jaw set cover by rotating counter-clockwise (Figure 12).

3. Loosen the jam nut on the side of the machine

(Figure 13).

4. Rotate motor adjustment set screw counter-clockwise with 3/16" hex key until belt is loose enough to be removed.

Figure 12 – Remove Jaw Set Cover

4. Clean the clutch jaw assembly, jaw cover, and the inside of the jaw housing.

5. If worn, replace the clutch jaw assembly.

6. Reinstall the jaws into the jaw housing and replace the jaw set cover.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Figure 13 – Loosen Jam Nut

5. Install new belt and set unit down on bottom of frame (operating position), so belt will become tensioned by the weight of the motor.

6. Rotate the motor adjustment set screw until it just touches the motor. Once the set screw touches motor, rotate set screw 1/2turn clockwise.

999-997-050.10_REV. A12

Page 15

K-60SP Drain Cleaning Machine

NOTE! Do not tighten this set screw by driving it into the

motor.

7. While holding the set screw in place with the hex key, tighten the jam nut (Figure 14).

Figure 14 – Tighten Jam Nut

8. Attach jaw housing to machine with socket head cap screws.

/16"

dressed by this section should only be handled by an authorized RIDGID service technician.

Tool should be taken to a RIDGID Independent Auth orized Service Center or returned to the factory. All repairs made by Ridge service facilities are warranted against defects in material and workmanship.

WARN IN G

tical replacement parts should be used. Failure to follow these instructions may create a risk of electrical shock or other serious injury.

When servicing this machine, only iden-

Machine Storage

WARNING

doors or well covered in rainy weather. Store the machine in a locked area that is out of reach of children and people unfamiliar with drain cleaners. This machine can cause serious injury in the hands of untrained users.

If machine has been exposed to freezing weather, unit must be run for ten (10) to twenty (20) minutes without load to warm up. Failing to do this will result in frozen bearings. If machine is exposed to weather for a period of time, moisture will form across motor windings causing motor to burn out.

Motor-driven equipment must be kept in-

Service and Repair

WARNING

The “Maintenance Instructions” will take care of most of the service needs of this machine. Any problems not ad-

999-997-050.10_REV. A 13

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 16

K-60SP Drain Cleaning Machine

Wiring Diagram

115V/60 Hz

Motor

1 Black

3 Blue

7 Red

4 White

2 Brown

Service Cord

White Black

Green

230V/50 Hz

Motor

1 Black

3 Blue

7 Red

4 White

2 Brown

Green

Service Cord

Blue Brown

Grn/Yel

999-997-050.10_REV. A14

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 17

Dégorgeoir électrique

Dégorgeoir électrique K-60SP

AVERTISSEMENT

Lisez ce manuel dans son intégralité avant d’utiliser la machine. Tout manque de compréhension ou de respect des consignes ciaprès augmenterait les risques de choc électrique, d’incendie et/ou de graves lésions corporelles.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Dégorgeoir électrique K-60SP

Notez ci-dessous le numéro de série indiqué sur la plaque signalétique de l’appareil pour future référence.

N° de série

Page 18

Dégorgeoir électrique K-60SP

Table des matières

Fiche d’enregistrement du numéro de série de la machine ....................................................................................15

Symboles de sécurité......................................................................................................................................................

Consignes générales de sécurité

Sécurité du chantier ..................................................................................................................................................17

Sécurité électrique.....................................................................................................................................................17

Sécurité individuelle ..................................................................................................................................................17

Utilisation et entretien de l’appareil ...........................................................................................................................18

Service après-vente ..................................................................................................................................................18

Consignes de sécurité particulières

Sécurité du dégorgeoir ..............................................................................................................................................19

Coordonnées RIDGID®.....................................................................................................................................................

Description, spécifications et équipements de base

Description ................................................................................................................................................................19

Spécifications ............................................................................................................................................................19

Equipements de base................................................................................................................................................20

Inspection de la machine............................................................................................................................................20

Préparation de la machine..........................................................................................................................................21

Utilisation de la machine ............................................................................................................................................22

Procédés spéciaux

Utilisation de la marche arrière..................................................................................................................................24

Réglage des mâchoires d’embrayage.......................................................................................................................24

Accessoires .................................................................................................................................................................25

Entretien

Lubrification ...............................................................................................................................................................26

Câbles .......................................................................................................................................................................26

Mâchoires d’embrayage ............................................................................................................................................26

Remplacement de la courroie d’entraînement ..........................................................................................................27

Stockage de la machine..............................................................................................................................................28

Service après-vente et réparations............................................................................................................................28

Schéma électrique.......................................................................................................................................................29

Déclaration de conformité CE ............................................................................................Recto de la page de garde

Garantie à vie ...........................................................................................................................................Page de garde

*Traduction de la notice originale

999-997-050.10_REV. A16

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 19

Dégorgeoir électrique K-60SP

Symboles de sécurité

Les symboles et mots clés utilisés à la fois dans ce mode d’emploi et sur l’appareil lui-même servent à signaler d’importants risques de sécurité. Ce qui suit permettra de mieux comprendre la signification de ces mots clés et symboles.

Ce symbole sert à vous avertir de risques d’accident potentiels. Le respect des consignes qui le suivent vous permettra d’éviter les risques d’accident grave ou potentiellement mortel.

DANGER

AVERTISSEMENT

ATTENTION

AVIS IMPORTANT

Ce symbole indique la nécessité de bien se familiariser avec la notice d’emploi avant d’utiliser ce matériel. La notice d’emploi renferme d’importantes consignes de sécurité et d’utilisation du matériel.

Ce symbole impose le port systématique de lunettes de sécurité à œillères lors de la manipulation ou utilisation de ce matériel afin de limiter les risques de lésion oculaire.

Ce symbole signale un risque d’entraînement, d’en chevêtrement ou d’écrasement des membres par le câble du dégorgeoir.

Le terme DANGER signifie une situation dangereuse qui, faute d’être évitée, provoquerait la mort ou de graves blessures corporelles.

Le terme AVERTISSEMENT signifie une situation dangereuse potentielle qui, faute d’être évitée, serait susceptible d’entraîner la mort ou de graves blessures corporelles.

Le terme ATTENTION signifie une situation dangereuse potentielle qui, faute d’être évitée, serait susceptible d’entraîner des blessures corporelles légères ou modérées.

Le terme AVIS IMPORTANT indique des informations concernant la protection des biens.

Consignes générales de sécurité applicables aux appareils électriques*

AVERTISSEMENT

Familiarisez-vous avec l’ensemble des consignes de sécurité et d’utilisation, les graphiques et caractéristiques techniques du manuel fourni avec l’appareil. Le non-respect de l’ensemble des consignes suivantes augmenterait les risques de choc électrique, d’incendie et/ou de grave blessure corporelle.

Conservez l’ensemble des consignes de

sécurité et d’utilisation pour future référence !

Le terme « appareil électrique » utilisée dans les consignes de sécurité s’applique à la fois aux appareils électrique sur secteur et ceux à piles.

Sécurité des lieux

• Assurez-vous de la propreté et du bon éclairage

des lieux. Les chantiers encombrés ou mal éclairés

sont une invitation aux accidents.*

• N’utilisez pas d’appareils électriques en présence

de substances volatiles telles que liquides, gaz

Ce symbole signale un risque de choc électrique.

Ce symbole souligne la nécessité de porter des gants de curage RIDGID lors de l’utilisation du dégorgeoir.

Ce symbole signale un risque d’enchevêtrement dans la courroie ou la poulie de la machine.

ou poussières combustibles. Ce type de matériel risque de produire des étincelles susceptibles d’enflammer les poussières et émanations combustibles.

• Eloignez les enfants et les curieux lors de l’utilisa- tion des appareils électriques. Les distractions risquent de vous faire perdre le contrôle de l’appareil.

Sécurité électrique

• La fiche du cordon d’alimentation de l’appareil doit être adaptée à la prise de courant utilisée. Ne jamais utiliser d’adaptateur sur un appareil électrique avec terre. L’emploi de fiches non modifiées et

de prises appropriées limitera les risques de choc électrique.

• Evitez tout contact avec des objets reliés à la terre

tels que canalisations, radiateurs, cuisinières et réfrigérateurs. Tout contact avec la terre augmenterait

les risques de choc électrique.

• N’exposez pas l’appareil à la pluie ou aux intem- péries. Toute pénétration d’eau à l’intérieur d’un appareil électrique augmenterait les risques de choc électrique.

• Ne maltraitez pas le cordon d’alimentation de l’ap-

* Le texte utilisé dans les « Consignes générales de sécurité applicables aux appareils électriques » de ce manuel est obligatoirement tiré directement de la norme

UL/SCA/EN 62841-1 applicable. Celle-ci couvre les normes de sécurité générales applicables à de nombreux types d’appareil électrique, dont certaines peuvent ne pas être applicables dans le cas présent.

999-997-050.10_REV. A 17

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 20

Dégorgeoir électrique K-60SP

pareil. Ne jamais porter, tirer ou débrancher l’appa reil par son cordon d’alimentation. Eloignez le cor don d’alimentation des sources de chaleur, des matières grasses, des éléments tranchants et des mécanismes. Les cordons d’alimentation endommagés

ou entortillés augmentent les risques de choc électrique.

• Lors de l’utilisation d’un appareil électrique à l’ex-

térieur, prévoyez une rallonge électrique appropriée.

Les rallonges électriques prévues pour une utili sation à l’extérieur limitent les risques de choc électrique.

• Lorsque l’utilisation d’un appareil électrique dans

un lieu humide est inévitable, prévoyez une alimentation équipée d’un disjoncteur différentiel.

L’utilisation d’un disjoncteur différentiel limite les risques de choc électrique.

Sécurité individuelle

• Soyez attentif, restez concentré et faites preuve de bon sens lors de l’utilisation de ce type d’appareil. Ne jamais utiliser d’appareil électrique lorsque vous êtes fatigué ou sous l’influence de drogues, de l’alcool ou de médicaments. Lors de

l’utilisation d’un appareil électrique, un instant d’inattention risque d’entraîner de graves lésions corporelles.

• Prévoyez les équipements de protection individu-

elle appropriés. Portez systématiquement une protection oculaire. Selon le cas, le port d’un masque

à poussière, de chaussures de sécurité antidérapantes, du casque ou d’une protection auriculaire peut aider à limiter les risques de lésion corporelle.

• Evitez les démarrages accidentels. Assurez-vous

que Le commutateur se trouve en position « arrêt » avant de brancher l’appareil, d’y introduire un blocpiles ou de le porter. Le fait de porter un appareil

électrique avec son doigt sur la gâchette ou de l’alimenter lorsque son interrupteur est en position « marche » est une invitation aux accidents.

• Retirez toute clé ou dispositif de réglage éventuel avant de mettre l’appareil en marche. Une clé ou tout autre dispositif de réglage engagé sur un élément mécanique pourrait provoquer un accident.

• Ne vous mettez pas en porte-à-faux. Maintenez

une bonne assiette et un bon équilibre à tout moment. Cela assurera un meilleur contrôle de l’appareil

en cas d’imprévu.

• Habillez-vous de manière appropriée. Ne portez ni

accessoires, ni bijoux. Eloignez vos cheveux et vos vêtements des mécanismes lorsque l’appareil fonctionne. Les foulards, les bijoux et les cheveux

longs risquent d’être entraînés par les mécanismes en rotation.

• Lorsque l’appareil est prévu pour, assurez-vous

qu’il est correctement raccordé au système d’extraction et de récupération de poussière corres pondant. Les récupérateurs de poussière aident à

limiter les risques d’inhalations dangereuses.

• Ne laissez pas la familiarité issue de l’utilisation

fréquente d’un appareil vous rendre complaisant au point de négliger les principes de sécurité de base. Le moindre faux pas peut se transformer en

accident grave dans une fraction de seconde.

Utilisation et entretien des appareils électriques

• Ne pas forcer l’appareil. Prévoyez l’appareil le mieux adapté aux travaux envisagés. Un appareil

adapté produira de meilleurs résultats et un meilleur niveau de sécurité lorsqu’il fonctionne au régime prévu.

• Ne pas utiliser d’appareil électrique dont Le com-

mutateur marche/arrêt ne fonctionne pas correc tement. Tout appareil qui ne peut pas être contrôlé par

son interrupteur est considéré dangereux et doit être réparé.

• Débrancher l’appareil et/ou retirer son bloc-piles

avant tout réglage, remplacement d’outils ou stockage. De telles mesures préventives aideront à limiter

les risques de démarrage accidentel de l’appareil.

• Ranger tout appareil non utilisé hors de la portée

des enfants. L’utilisation de cet appareil doit être exclusivement réservé à du personnel compétent.

Ce type d’appareil peut devenir dangereux entre les mains d’un novice.

• Assurer l’entretien approprié de l’appareil. S’as-

surer de l’absence d’éléments grippés ou en dommagés, voire toute autre anomalie susceptible de nuire au bon fonctionnement et à la sécurité de l’appareil. Ne pas utiliser d’appareil endommage avant sa réparation. De nombreux accidents sont le ré-

sultat d’appareils mal entretenus.

• Assurer l’affutage et la propreté des outils de coupe. Des outils de coupe correctement entretenus et affutés sont moins susceptibles de se gripper et sont plus faciles à contrôler.

• Utilisez cet appareil électrique, ses accessoires,

ses mèches, etc. selon les consignes ci-présentes, tout en tenant compte des conditions d’intervention et du type de travail envisagé. L’emploi d’un appareil

électrique à des fins autres que celles prévues pourrait entrainer une situation dangereuse.

999-997-050.10_REV. A18

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 21

Dégorgeoir électrique K-60SP

• Assurer la parfaite propreté de poignées et autres points de prise-en-main de l’appareil. Des poignées

et points de prise-en-main encrassés ne permettront pas de manipuler et contrôler l’appareil de manière appropriée en cas d’imprévu.

Service après-vente

• Confiez la révision de tout appareil électrique à un réparateur qualifié se servant exclusivement de pièces de rechange identiques aux pièces d’origine.

Cela assurera la sécurité opérationnelle de l’appareil.

Consignes de sécurité spécifiques

AVERTISSEMENT

La section suivante contient d’importantes consignes de sécurité visant ce type d’appareil en particulier.

Afin de limiter les risques de choc électrique et autres lésions corporelles graves, familiarisez-vous avec celles-ci avant d’utiliser le dégorgeoir électrique K-60SP.

CONSERVEZ CES CONSIGNES POUR

FUTURE REFERENCE !

Gardez cette notice à portée de main de tout utilisateur éventuel.

Sécurité du dégorgeoir

• Avant d’utiliser la machine, vérifiez le bon fonctionnement du disjoncteur différentiel incorporé à son cordon d’alimentation. Un disjoncteur différentiel en bon

état de marche aide à limiter les risques de choc électrique.

• Toute rallonge électrique utilisée doit être pro- tégée par un disjoncteur différentiel. Le disjoncteur différentiel de la machine ne protège pas contre les chocs électriques en amont.

• Utilisez exclusivement les gants recommandés par le fabricant pour la manipulation du câble. Les gants en Latex, les gants mal ajustés et les chiffons risqueraient de s’entortiller autour du câble et provoquer de graves lésions corporelles.

• Ne permettez pas au câble de continuer à tourner si l’outil de curage se bloque. Cela pourrait surcharger le câble au point de provoquer son vrillage ou sa rupture et entraîner de graves lésions corporelles.

• Un seul individu doit contrôler à la fois le câble et Le commutateur de la machine. Si l’outil de curage cesse de tourner, l’utilisateur doit pouvoir éteindre la ma-

chine afin de prévenir le vrillage, le plissage ou la rupture du câble.

• Portez des gants en Latex ou en caoutchouc sous

les gants de curage recommandés, ainsi que des lunettes de sécurité, une visière, des vêtements de protection et un respirateur lorsque la canalisation risque de renfermer des produits chimiques, bactéries ou autres substances toxiques ou infectieuses. Les canalisations d’évacuation peuvent con-

tenir des produits chimiques, bactéries ou autres substances susceptibles de provoquer des brûlures, être toxiques ou infectieuses, voir présenter d’autres risques sanitaires et physiques.

• Prenez les précautions sanitaires d’usage. Ne pas

manger ou fumer lors de la manipulation ou utilisation de l’appareil. En fin de manipulation ou utilisation du matériel de curage, lavez vos mains et autres parties du corps exposées au contenue de la conduite à l’aide d’eau chaude savonneuse.

Cela aidera à limiter les risques sanitaires dus à la présence de substances toxiques ou infectieuses.

• N’utilisez le dégorgeoir que pour le curage des sections de canalisation désignées. Un dégorgeoir inadapté risquerait de provoquer le vrillage, le bouclage ou la rupture du câble et ainsi entraîner de graves blessures corporelles.

• Servez-vous systématiquement du guide-câble ar-

rière afin d’assurer que le câble ne déborde pas de celui-ci. Cela empêchera le câble de fouetter et de s’en-

tortiller au point d’occasionner des blessures corporelles.

• Gardez votre main gantée sur le câble à tout mo- ment lorsque la machine tourne. Cela vous permettra de mieux contrôler le câble et l’empêchera de s’entortiller, se boucler ou se rompre au point d’occasionner de graves blessures corporelles.

• Positionnez la sortie de câble de la machine à

moins de 2 pieds (60 cm) du point d’accès de la canalisation, ou soutenez la partie exposée du câble si cette distance maximale ne peut pas être respectée. Un éloignement plus important pourrait

augmenter les risques de vrillage, de bouclage ou de rupture du câble. Le vrillage, bouclage ou rupture du câble peuvent occasionner des blessures traumatiques ou l’écrasement des membres.

• Un seul individu doit contrôler à la fois le câble et

l’embrayage. Ne jamais verrouiller l’embrayage en cours d’opération. Si le câble cesse de tourner, l’util-

isateur doit pouvoir lâcher l’embrayage afin d’éviter le vrillage, le bouclage ou la rupture du câble et limiter les risques de blessure.

999-997-050.10_REV. A 19

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 22

Dégorgeoir électrique K-60SP

• N’utilisez la marche arrière de la machine que pour les opérations spécifiées dans ce manuel. L’utili-

sation de la marche arrière risquerait d’endommager le câble et doit être réservée au dégagement d’un outil de curage embourbé.

• Ne portez ni accessoires vestimentaires, ni bijoux.

Eloignez vos cheveux et vos vêtements des mécanismes de la machine. Les bijoux, accessoires

vestimentaires et cheveux peuvent être entraînés par les éléments rotatifs de la machine.

• Ne jamais utiliser cette machine avec les pieds ou la machine dans l’eau. L’utilisation de la machine avec les pieds (les vôtres et/ou les siens) dans l’eau augmenterait les risques de choc électrique.

• Ne jamais engagez l’embrayage du dégorgeoir

pour faire tourner le câble lorsqu’une partie du câble engagé est encore dans le tambour portecâble. Cela pourrait occasionner des contusions ou des

écrasements.

• Ne pas utiliser le dégorgeoir s’il risque de heurter

un autre réseau (gaz, électrique, etc.) en cours de curage. Il est préférable d’effectuer une inspection vi-

suelle préalable du réseau à l’aide d’une caméra. D’éventuelles pénétrations latérales, des réseaux mal placés et la détérioration-même du conduit pourraient permettre au couteau de les endommager. Cela pourrait occasionner des chocs électriques, des fuites de gaz, des incendies, des explosions et autres dégâts, voire des lésions corporelles.

• Afin de limiter les risques d’accident grave, familia -

risez-vous avec les consignes ci-présentes, ainsi qu’avec les consignes applicables à l’ensemble du matériel et des matériaux utilisés avant d’utiliser cet appareil.

Description, spécifications et équipements de base

Description

Le dégorgeoir RIDGID®K-60SP est un appareil portatif prévu pour le curage des canalisations allant de 11/4à 4 po de diamètre. Ses possibilités d’application comprennent le curage des bacs de buanderie, siphons de sol, évents en toiture et chutes d’évacuation. Sa poignée arrière lui permet d’être porté en montant les échelles pour les curages effectués à partir des évents en toiture.

Cette machine utilise un moteur électrique de 1/2CV avec terre. Un disjoncteur différentiel est incorporé à son cordon d’alimentation. Un commutateur à bascule commande les fonctions marche avant, arrêt et marche arrière du moteur.

Le K-60SP utilise des câbles et outils à raccord rapide de diverses dimensions. L’avancement et le retrait des câbles se font manuellement tandis qu’ils tournent à 600 t/min. La rotation des câbles est commandée par un levier d’embrayage. Cette rotation cesse instantanément, dès que le levier d’embrayage est lâché. Une molette de réglage permet au K-60SP d’utiliser à la fois des câbles Ø

/8et Ø 7/8po.

Spécifications

Capacité de curage .....Selon le choix de câble. Se re-

porter au tableau suivant pour les sections recommandées

Diamètre et longueur des canalisations prévues

Ø câble Ø conduite Longueur

Câble Ø

Câbles...........................Câbles à raccord rapide Ø 7/

Vitesse de rotation ......600 t/min

Moteur

Type ..............................Réversible, 115V/60Hz

Puissance......................

Intensité.........................7A

Poids.............................19,5 kg (43 livres)

/8po 11/4à 4 po 125 pieds

et Ø 5/8po

/2CV

Dimensions :

Longueur .......................45 cm (18 po)

Largeur ..........................24 cm (9,5 po)

Hauteur..........................36 cm (14 po)

Pression sonore (LPA)* ......68.7 dB(A), K=3

Puissance sonore (LWA)*....76.6 dB(A), K=3

* Les niveaux sonores ont été établis selon la norme EN 62841-1.

- Les émissions sonores peuvent varier en fonction de la localisation et utilisation spécifique de ces outils.

999-997-050.10_REV. A20

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 23

Dégorgeoir électrique K-60SP

- Le niveau d’exposition sonore au quotidien doit être contrôlé pour chaque application, suivi des mesures de protection éventuellement nécessaires. Ce contrôle des niveaux d’exposition doit prendre en compte les temps morts durant lesquels l’outil est éteint. Cela peut significativement réduire le niveau d’exposition quotidien escompté.

Equipements de base

Modèle Désignation

K-60SP ..........................Machine K-60SP à câbles dé-

montables en 115V/60 Hz comprenant :

Mitaine d’opérateur A-1 Guide-câbles arrière A-60-12

Figure 1 – Dégorgeoir K-60SP

Inspection de la machine

AVERTISSEMENT

L’inspection du dégorgeoir vous permettra de limiter les risques d’accident. Le processus d’inspection suivant devrait précéder chaque utilisation de la machine.

1. Assurez-vous que le dégorgeoir est débranché et que son commutateur directionnel se trouve en position OFF (arrêt) (Figure 3)

2. Examinez le cordon d’alimentation, le disjoncteur différentiel et la fiche du cordon pour signes de détérioration. Si la fiche a été modifiée, qui lui manque sa barrette de terre ou que le cordon d’alimentation est endommagé, n’utilisez pas le dégorgeoir avant que le cordon ait été remplacé.

Guide-câble arrière

Levier

d’embrayage

K-60SP-SE ....................K-60SP ci-dessus, plus :

Jeu d’outils A-61 comprenant:

– Tarière droite T-101 – Tarière conique T-102 – Tarière tête d’aspic T-107 – Mèche de récupération

T-125 – Couteau dentelé T-150-1 – Boîte à outils A-3 – Clé à broche A-12

Jeu de câbles A-62 :

– Cinq longueurs de 15

pieds de câble C-10 Ø 7/

– Porte-câbles A-8

Figure 2 – Dégorgeoir K-60SP-SE

Commutateur

directionnel

Carter

inférieur

Figure 3 – Dégorgeoir K-60SP

3. Assurez-vous que le carter inférieur est correcte-

ment fixé au cadre.

AVERTISSEMENT

Ne pas utiliser cette machine sans son carter inférieur. Vos doigts risqueraient d’être pris dans le mécanisme.

4. Examinez le dégorgeoir pour signes de pièces endommagées, manquantes, désalignées ou grippées, ainsi que pour toute autre anomalie qui pourrait nuire au bon fonctionnement et à la sécurité de la machine. Le cas échéant, n’utilisez pas le dégorgeoir avant que toute anomalie ait été réparée.

5. Si nécessaire, lubrifiez la machine selon les consignes de la section Entretien.

6. Utilisez les outils et accessoires prévus pour cet appareil et adaptés au chantier en question. Les outils et accessoires appropriés vous permettront de faire

999-997-050.10_REV. A 21

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 24

Dégorgeoir électrique K-60SP

le travail correctement et en toute sécurité. Les accessoires prévus pour d’autres types d’appareil peu vent être dangereux lorsqu’ils sont utilisés avec ce type de dégorgeoir.

7. Eliminez toutes traces d’huile de graisse ou de crasse des commandes et poignées du matériel. Cela réduira les risques de blessure lorsqu’un outil ou une commande s’échappe de votre main.

8. Examinez le tranchant des outils utilisés. Si nécessaire, faites-les affûter ou remplacer avant d’utiliser le dégorgeoir. Des outils émoussés ou endommagés peuvent éventuellement provoquer le grippage et le bris des câbles.

9. Examinez les câbles et les raccords pour signes d’usure et de détérioration. Les câbles doivent être remplacés dès qu’ils deviennent excessivement usés ou corrodés. Un câble est considéré usé lorsque les brins extérieurs s’aplatissent.

AVERTISSEMENT

Les câbles usés ou endommagés risquent de rompre et de provoquer de graves blessures corporelles.

2. Positionnez le dégorgeoir à moins de 2 pieds du point d’entrée. Une distance supérieure risque de provoquer le bouclage ou le pincement du câble.

3. Retirez la clé à broche du levier d’embrayage. Une fois la broche retirée, le levier devrait se trouver à la verticale.

NOTA ! Lorsque l’appareil n’est pas en mode opéra-

tionnel, le levier d’embrayage doit être rabattu et verrouillé afin de le protéger et de permettre à l’opérateur de s’en servir de poignée de transport s’il le désire.

4. Assurez-vous que l’interrupteur/commutateur directionnel se trouve en position OFF (arrêt).

Préparation de la machine

AVERTISSEMENT

N’installez pas la machine dans l’eau. Toute pénétration d’eau à l’intérieur du moteur risque de pro voquer des chocs électriques.

Une bonne préparation de la machine et du chantier permettra de limiter les risques d’accident. Le processus de préparation suivant doit être respecté lors de l’installation de la machine :

1.Examinez le chantier pour :

• Un éclairage suffisant.

• Une prise de courant avec terre.

• Un passage dégagé jusqu’à la prise de courant, dépourvu de sources de chaleur, d’huile, d’arêtes vives et de mécanismes qui risquent d’endommager le cordon électrique.

• Un endroit au sec pour la machine et son utilisateur. N’utilisez pas la machine lorsque vous avez les pieds dans l’eau.

• La présence de liquides, de gaz ou de poussières inflammables qui risquent de s’enflammer.

Figure 4 – Montage du guide-câble arrière

5. Montez le guide-câble arrière en enfilant l’adaptateur du guide-câble sur les broches prévues (Figure 4).

AVERTISSEMENT

N’utilisez pas la machine sans son guide-câble arrière. Celui-ci empêche le câble de fouetter, éventuellement s’emmêler, et salir les lieux.

6. Introduisez la première longueur de câble par l’avant de la machine (raccord femelle en premier) et à travers le guide-câble jusqu’à ce qu’il ne reste qu’environ 1 pied de câble à l’avant de la machine (Figure 5).

Figure 5 – Introduction du câble par l’avant de la machine

AVERTISSEMENT

Ne jamais raccorder plus d’un

999-997-050.10_REV. A22

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 25

Dégorgeoir électrique K-60SP

câble à la fois. Le câble s’étendrait au-delà du guidecâble arrière.

NOTA ! N’oubliez pas de régler le jeu de mâchoires

selon le câble utilisé. Le K-60SP est équipé d’un ré glage lui permettant d’employer des câbles

/8ou 7/8po de section. Reportez-vous à la

section ‘’Procédés spéciaux’’.

7. Sélectionnez et montez l’outil approprié en bout du câble. Son raccord rapide s’emboîte directement sur celui du câble (Figure 6) Pour démonter l’outil du bout du câble, enfoncez le piston de verrouillage du raccord à l’aide de la broche fournie, puis séparez les raccords.

Montage des outils

en bout de câble

Emboîter

Figure 6 – Montage et démontage des outils

NOTA ! Sélection de l’outil approprié

Démontage des outils en bout de câble

Introduire la broche

Séparer

De manière générale, il est préférable d’utiliser un outil dont le diamètre est d’au moins 1 pouce inférieur à celui de la canalisation à curer. Dans la mesure où le type d’outil utilisé dépend de la nature du curage, son choix est laissé à la discrétion de l’utilisateur.

8. Après vous être assuré qu’il suit le passage dégagé prévu, branchez le cordon d’alimentation du dégorgeoir. Si le cordon d’alimentation n’arrive pas jusqu’à la prise de courant, utilisez une rallonge électrique en bon état.

AVERTISSEMENT

Afin d’éviter les risques de choc et d’incendie électrique, ne jamais utiliser une rallonge électrique endommagée ou qui ne répond pas aux critères suivants :

• Toute rallonge électrique doit être équipée d’une fiche

à trois barrettes, semblable à celle indiquée à la section ‘’Sécurité électrique’’.

• Toute rallonge électrique utilisée à l’extérieur doit être

du type “W” ou “W-A”.

• La rallonge électrique utilisée doit avoir des conduc-

teurs de section suffisante (16 AWG pour une longueur inférieure à 50 pieds, et 14 AWG de 50 à 100 pieds de longueur). Une section de conducteurs insuffisante risque de provoquer la surchauffe de la rallonge au point de fondre son isolation et enflammer les objets à proximité.

AVERTISSEMENT

Afin de limiter les risques de choc électrique, gardez toutes connexions électriques au sec et surélevées. Ne touchez pas les fiches avec les mains

mouillées. Testez le disjoncteur différentiel fourni avec le cordon d’alimentation afin de vous assurer de son bon fonctionnement. Lorsque la touche d’essai est enfoncée, le témoin lumineux doit s’éteindre. Réactivez-le en appuyant sur la touche de réarmement. Si le témoin lumineux s’allume, c’est que la machine est prête à fonctionner. Si le disjoncteur différentiel ne fonctionne pas correctement, n’utilisez pas la machine.

Utilisation de la machine

AVERTISSEMENT

Portez les mitaines à rivets fournies avec la machine. Ne jamais tenter d’attraper un câble en rotation avec un chiffon ou des gants en tissu mal ajustés qui risqueraient de s’entortiller autour du câble et provoquer de graves blessures.

Portez systématiquement des lunettes de sécurité afin de protéger vos yeux contre la projection de débris ou autres objets divers. Portez des chaussures antidérapantes avec semelles en caoutchouc.

Faites particulièrement attention lors du curage de canalisations qui ont été préalablement traités aux produits chimiques. Portez des gants lors de la manipulation des câbles, et évitez tout contact direct avec la peau et surtout avec les yeux et le visage, car de graves brûlures pourraient en résulter.

Ne pas utiliser l’appareil si le levier d’embrayage est endommagé ou ne fonctionne pas correctement. Le levier d’embrayage est un dispositif de sécurité qui arrête la rotation du câble dès qu’il est lâché.

AVIS IMPORTANT

tance approximative entre le point d’entrée et l’égout ou la fosse septique à l’autre bout. Un débordement excessif du câble dans l’égout ou la fosse en question risque de le laisser s’entortiller au point d’empêcher son retrait via une canalisation de diamètre inférieur. Lors de l’utilisation d’un câble de 11/4po en présence d’un égout de 12 po ou plus, ne laissez pas le câble déborder de plus de 10 ou 15 pieds. Lorsqu’il s’agit d’une fosse septique, limitez ce débordement à 3 ou 5 pieds au maximum.

1. Mettez-vous en position appropriée afin de maintenir votre équilibre (Figure 7).

AVERTISSEMENT

vous permettra de garder le contrôle de la machine et du câble en toute sécurité.

• Assurez-vous de pouvoir lâcher le levier d’embra -

yage instantanément.

• Vous devez garder une main sur le câble pour l’em-

pêcher de fouetter lorsqu’il rencontre un obstacle.

Il est important de connaître la dis-

En cas d’imprévu, cette position

999-997-050.10_REV. A 23

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 26

Dégorgeoir électrique K-60SP

• Vous devez pouvoir accéder au commutateur FOR/ OFF/REV.

Figure 7 – Position de travail appropriée

2. Tirez une longueur suffisante de câble de la machine pour introduire l’outil et le câble dans la can alisation. Enfoncez le câble dans la canalisation aussi loin que possible.

3. Retirez une longueur supplémentaire de câble suffisante pour pouvoir presque former un demi-cercle entre la machine et le point d’entrée.

4. Tenez le câble librement dans votre main gantée. Mettez le commutateur FOR/OFF/REV en position FOR (marche avant).

NOTA ! Le moteur se mettra alors en marche, mais sans

entraîner le câble.

5. Avec votre main gantée sur le câble, ramenez le levier d’embrayage avec l’autre main afin d’engager le câble. Appuyez sèchement sur le sommet de la boucle du câble pour le faire avancer.

NOTA ! L’engagement trop lent ou progressif du levier

d’embrayage provoquera l’usure prématurée des mâchoires du système d’engagement. Il s’agit d’un système d’engagement direct, et le retour du levier d’embrayage à sa position d’origine assure la libération instantanée du câble.

6. Dès que le câble supplémentaire s’est engagé dans la canalisation, lâchez le levier d’embrayage et retirez une longueur de six à dix pouces de câble de la machine avec votre main gantée.

stacle, soulagez-le en y tirant dessus sèchement à plusieurs reprises afin de dégager le couteau. Faites à nouveau avancer le câble lentement vers l’obstacle. Répétez ce processus jusqu’à l’élimination de l’obstacle. N’oubliez pas qu’il faut que le couteau tourne sans interruption et qu’il ne faut jamais forcer le câble. A ce point, le progrès effectué dépendra de l’affûtage de l’outil et la nature de l’obstacle.

AVERTISSEMENT

Ne jamais permettre au câble de se mettre en charge. Cela arrivera lorsque l’outil de coupe s’accroche et s’immobilise, tandis que le moteur et le câble continuent à tourner. La torsion du câble augmente jusqu’à ce que le câble se boucle, éventuellement autours de votre bras ou de votre main. Cela peut arriver soudainement et sans préavis, d’où l’importance de procéder lentement et précautionneusement lorsque vous faites avancer le câble dans la canalisation. Le fait de lâcher le levier d’embrayage arrêtera la rotation du câble et le soulagera. Lorsqu’un outil s’entrave dans un obstacle, reportez-vous au chapitre ‘‘Utilisation de la marche arrière’’ de la section ‘‘Procédés spéciaux’’.

9. Une fois l’obstacle dégagé, il est conseillé de rincer la canalisation à grande eau pou en dégager les débris. Si nécessaire, répétez l’étape n° 8 à plusieurs reprises afin d’assurer le nettoyage complet de cette section de la canalisation avant de procéder au dégagement des obstacles suivants.

10. Procédez comme suit pour ajouter des sections de câble supplémentaires :

• Arrêtez la machine (position OFF) dès que vous

arrivez à la fin de la section de câble en cours.

• Arrimez le câble en le bouclant dans le point d’en-

trée (Figure 8). Cela peut s’avérer particulièrement utile lorsqu’il s’agit d’une canalisation à forte pente.

Figure 8 – Bouclage du câble au point d’entrée

7. Continuez à faire avancer le câble dans la canalisation jusqu’à ce que vous rencontrez une résistance ou un obstacle. Une telle rencontre se traduira par la résistance à l’avancement du câble et/ou sa tendance à se tortiller latéralement dans la main de l’utilisateur.

8. Si le câble se met en charge à la rencontre d’un ob-

•Une fois le câble arrimé, introduisez une nouvelle section de câble (raccord femelle en premier) via l’avant de la machine jusqu’à ce qu’il n’en dépasse qu’environ 1 pied à l’avant de la machine.

• Raccordez ce câble à celui resté en attente dans la canalisation, puis reprenez l’opération.

999-997-050.10_REV. A24

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 27

Dégorgeoir électrique K-60SP

11. Utilisez la méthode suivante pour retirer le câble de la canalisation d’évacuation :

• Laissez le commutateur FOR/OFF/REV en posi-

tion FOR (marche avant).

• Engagez le câble en rabattant le levier d’em-

brayage. Si possible, retirez le câble de la canali sation avec votre main gantée, sinon, appuyez-le contre le rebord du point d’entrée pour le ‘dévisser’ jusqu’à ce qu’une boucle se forme devant la machine.

NOTA ! En appuyant le câble contre le rebord du point

d’entrée, sa rotation le ‘dévissera’ rapidement de la canalisation.

• Une fois la boucle formée, lâchez le levier d’em-

brayage et repoussez le câble excédentaire vers l’arrière de la machine. Déconnectez une seule section de câble à la fois.

AVERTISSEMENT

chine et arrimer le câble suivant avant de déconnecter cette longueur de câble.

• Après avoir retiré la longueur de câble déconnectée,

introduisez les sections de câble suivantes via l’avant de la machine et continuez à les retirer jusqu’à ce que l’outil en tête de la dernière longueur de câble se trouve à proximité du point d’entrée.

AVERTISSEMENT

de la canalisation pendant que le câble tourne. L’outil risque de fouetter et provoquer de graves blessures corporelles.

12. Mettez le commutateur FOR/OFF/REV en position OFF.

N’oubliez pas d’arrêter la ma-

Ne jamais tenter de retirer l’outil

en position FOR (marche avant), puis reprenez le processus opérationnel normal.

AVERTISSEMENT

(marche arrière) pour d’autres raisons quelconques. L’utilisation de la marche arrière risque d’endommager le câble et provoquer de graves blessures.

Ne jamais utiliser la position REV

Réglage des mâchoires

Câble Ø 7/8po

• Lorsque le câble de 7/8po n’arrive pas à s’enfiler dans l’avant de la machine, c’est que les mâchoires ne sont pas suffisamment ouvertes.

• Retirez le guide-câble arrière de la molette de réglage attachée au bâti.

• Desserrez la vis de blocage de la molette de réglage

à l’aide d’une clé Allen de 1/4po (Figure 9).

• Tournez la molette de réglage à gauche d’environ deux tours, jusqu’à ce que le câble puisse être enfilé dans la machine (Figure 10).

• Une fois le câble passé les mâchoires, rabattez le levier d’embrayage pour vous assurer que les mâchoires s’engagent sur le câble. A défaut, tournez la molette à droite jusqu’à ce que les mâchoires l’engagent.

• Vous pouvez éventuellement tourner la molette de réglage dans la direction nécessaire pour que le levier d’embrayage se trouve à la position voulue par l’opérateur lorsque les mâchoires s’engagent sur le câble.

13. Retirez le restant du câble et l’outil de la canalisation.

AVIS IMPORTANT

sement les câbles, raccords et outils à l’eau avant de les essorer, afin de les protéger contre les effets nocifs des produits chimiques.

En fin de chantier, rincez soigneu -

Procédés spéciaux

Utilisation de la marche arrière

L’utilisation de la marche arrière entraînera la défaillance prématurée du câble. N’utilisez la marche arrière que pour déloger un outil entravé dans un obstacle. Le cas échéant, retirez immédiatement votre pied de la pédale de commande pneumatique et laisser la machine s’arrêter complètement. Mettez le commutateur FOR/OFF/REV en position REV (marche arrière). Desserrez la molette d’embrayage. Prenez le câble dans vos mains gantées et tirez-le, tout en tapotant sur la pédale de commande. Une fois que l’outil a été délogé et que le tambour a cessé de tourner, mettez le commutateur FOR/OFF/REV

999-997-050.10_REV. A 25

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Figure 9 – Desserrer la vis de blocage

• Serrez la vis de blocage.

• Remontez le guide-câble arrière.

Page 28

Dégorgeoir électrique K-60SP

Figure 10 – Réglage des mâchoires

Câble Ø 5/8po

• Si la mâchoire n’entraîne pas le câble en appuyant sur le levier d’embrayage, c’est que la mâchoire est trop ouverte.

• Retirez le guide-câble arrière de la molette de réglage attachée au bâti.

• Desserrez la vis de blocage de la molette de réglage à l’aide d’une clé Allen de 1/4po (Figure 9).

• Tournez la molette de réglage à droite jusqu’à ce que les mâchoires l’engagent lorsque le levier d’embrayage est rabattu (deux tours environ) (Figure

10).

• Serrez la vis de blocage.

• Remontez le guide-câble arrière.

Accessories

AVERTISSEMENT

ants sont adaptés aux dégorgeoirs à câble à raccord rapide. Toute tentative d’adaptation d’accessoires prévus pour d’autres types d’appareils peut s’avérer dangereuse. Afin d’éviter les risques de blessure grave, n’utilisez que les accessoires recommandés.

Câble et amorce Ø 7/8po

Réf.

Catalogue Modèle Désignation

62275 C-10 Câble de 4,57 m (15 pieds) à bobinage universel 30007 T-127 Amorce à siphons Ø

Câbles Ø

Réf.

Catalogue Modèle Désignation

51317 C-9 Câble industriel de 3 m (10 pieds) 62270 C-8 Câble de 2,30 m (7 62265 C-7 Câble de 2,30 m (7

/8po

Jeux de câbles et boîte à outils

Réf.

Catalogue Modèle Désignation

61630 A-62 Jeu de câbles standard pour K-60SP-SE comprenant:

61625 A-61 Jeu d’outils standard pour K-60SP-SE comprenant :

48472 A-35 Jeu de câbles Ø

48477 A-35TW Jeu de câbles C-7 de Ø

Seuls les produits RIDGID suiv-

/8po

/2pieds) à bobinage universel

/2pieds) à bobinage serré

– Cinq longueurs de 15 pieds (4,57 m) de câble

C-10 Ø

C-8 Ø

/8po

/8comprenant :

/2pieds (2,29 m) de câble

/8po à bobinage serré

– Porte-câbles A-8

– Tarière droite T-101 – Tarière conique T-102 – Tête d’aspic T-107 – Tarière de récupération T-125 – Couteau denté T-150-1 – Boîte à outils A-3 – Clé à broche A-12

– Six longueurs de 7

– Porte-câbles A-10 – Tarière droite T-201 – Tulipe T-202 – Couteau ‘C’ T-205 – Tête d’aspic T-211 – Clé à raccords A-13

en remplacement des câbles C-8 de l’ensemble précédent

Tableau de sélection des câbles

Modèle Longueur Ø/Type

C-7 71/2pieds5/8po (16 mm)

C-8 7

/2pieds5/8po (16 mm)

C-9 10 pieds

C-10 15 pieds

/8po (16 mm)

/8po (22 mm)

Evacuations Ø 1

le curage intégral des petites canalisations

Idéal pour les évacuations et chutes

Evacuations Ø 2 à 4 po. Events de chute

Find Quality Products Online at: [email protected]

Application

Siphons de sol Ø 2 et 3 po

/4à 2 po. Idéal pour

Evacuations Ø 2 à 4 po.

en toiture

www.GlobalTestSupply.com

Caractéristiques

Câble à âme creuse dont le bobinage serré assure une bonne rigidité. Déconseillé pour les racines d’arbre. Câble à bobinage ouvert, plus souple que le C-7. Le bobinage ouvert aide au curage des parois des petites

canalisations. Câble industriel à bobinage ouvert prévu pour les évacuations intérieures de grande longueur.

Bobinage ouvert standard universel. Excellente flexibilité.

999-997-050.10_REV. A26

Page 29

Dégorgeoir électrique K-60SP

Outils pour câble C-10

Réf.

Catalogue Modèle Désignation

62850 T-101 Tarière droite 62855 T-102 Tarière conique 27642 T-125 Tarière de récupération

62860 T-103 Couteau denté Ø 21/2po

62865 T-104 Couteau ‘H’ Ø 21/2po

62870 T-105 Couteau à graisse Ø 21/2po 62875 T-106 Couteau à graisse Ø 31/2po

62880 T-107 Tête d’aspic Ø 13/4po

62915 T-109 Couteau denté hélicoïdal Ø 13/4po 62920 T-110 Couteau denté hélicoïdal Ø 21/4po 62925 T-111 Couteau denté hélicoïdal Ø 3 po

62930 T-112 Couteau 4-lames Ø 13/4po 62935 T-113 Couteau 4-lames Ø 3 po

98050 T-150 Couteau denté à lames de 3 et 4 po 98055 T-150-1 Couteau denté à lame de 3 po 98060 T-150-2 Couteau denté à lame de 4 po

62940 T-114 Chaîne de curage

Outils pour câbles C-7, C-8 et C-9

Réf.

Catalogue Modèle Désignation

62990 T-201 Tarière droite 62995 T-202 Tulipe Ø 1 63000 T-203 Tulipe Ø 55457 T-225 Tarière de récupération

63065 T-217 Tarière orientable 54837 T-204 Couteau ‘C’ Ø 1 po

63005 T-205 Couteau ‘C’ Ø 1 63010 T-206 Tarière conique 63015 T-207 Couteau hélicoïdal Ø 1

63020 T-208 Couteau hélicoïdal Ø 1 63025 T-209 Couteau hélicoïdal Ø 2 po

63030 T-210 Tête d’aspic Ø 1 po 63035 T-211 Tête d’aspic Ø 1 63040 T-212 Tête d’aspic Ø 1

63045 T-213 Couteau 4-lames Ø 1 po 63050 T-214 Couteau 4-lames Ø 1 63055 T-215 Couteau 4-lames Ø 1

63060 T-216 Chaîne de curage de 2 po 63280 T-218 Brosse à évents Ø 3 po

63070 T-219 Brosse à évents Ø 2 63080 T-220 Brosse à évents Ø 2 po 63220 T-221 Brosse à évents Ø 1

52812 T-230 Couteau ‘C’ industriel Ø 2 po 52817 T-231 Couteau ‘C’ industriel Ø 2 52822 T-232 Couteau ‘C’ industriel Ø 3 po

48482 T-250 Jeu d’outils comprenant :

– T-203 – T-217 – T-205 – A-13 – T-210

/8po

/4po

/8po

/4po

/2po

/4po

/2po

Divers

Réf.

Catalogue Modèle Désignation

59360 A-3 Boîte à outils 59205 A-1 Mitaine main gauche

59295 A-2 Mitaine main droite 59225 A-12 Clé à broche pour câble Ø

59230 A-13 Clé à broche pour câble Ø 61615 A-60-12 Guide-câble arrière de 12 pieds pour câble

59235 A-14-6 Guide-câble arrière de 6 pieds pour câbles

84325 A-14-10 Guide-câble arrière de 10 pieds pour câbles

59470 A-8 Porte-câbles (capacité : 75 pieds de câble

59210 A-10 Porte-câbles (capacité : 45 pieds de câble

59425 A-36 Chariot à câbles 65687 Jeu de mâchoires pour K-60SP

C-10 Ø

C-7, C-8, C-9 Ø

C-10 Ø

C-10 Ø Porte-câbles (capacité : 90 pieds de câble C-8, C-9 Ø

/8po

/8po)

/8po

NOTA ! Consultez le catalogue Ridge Tool pour une liste

complète des outils et accessoires disponibles.

Entretien

AVERTISSEMENT

S’assurer que la machine est débranchée avant tout entretien ou réglage.

Lubrification

Graissez la machine via le graisseur situé sur le carter des mâchoires une fois par semaine si la machine sert quotidiennement, une fois par mois si elle sert moins souvent.

NOTA ! L’arbre du moteur ne nécessite aucune lubrifica -

tion.

Câbles

Les câbles doivent être soigneusement rincés à l’eau afin d’empêcher leur détérioration en présence de produits de nettoyage. Lubrifiez les câbles et raccords régulièrement avec du RIDGID Cable Rust Inhibitor.

Protégez les câbles non utilisés contre les intempéries en les rangeant à l’intérieur.

Les câbles doivent être remplacés dès qu’ils deviennent excessivement usés ou corrodés. Un câble est considéré usé lorsque les brins extérieurs s’aplatissent ou qu’ils perdent leur rigidité.

Mâchoires d’embrayage

Les mâchoires d’embrayage doivent être nettoyées rég ulièrement.

1. Mettez la machine debout sur la partie frontale du cadre. Assurez-vous que le levier d’embrayage se

999-997-050.10_REV. A 27

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 30

Dégorgeoir électrique K-60SP

trouve à la verticale. Utilisez une clé Allen de

/4po pour enlever les deux (2) vis du carter d’embrayage (Figure 11).

Figure 11 – Enlevez les vis Allen

2. Retirez le carter d’embrayage. Les mâchoires d’embrayage se trouvent à l’intérieure du carter.

3. Retirez le couvercle des mâchoires en le tournant à gauche (Figure 12).

6. Réinstallez les mâchoires dans le carter, puis réinstallez leur couvercle.

7. Tournez la molette de réglage à droite jusqu’à ce que les mâchoires touchent le couvercle. Cela assurera le bon alignement des mâchoires.

8. Remontez le carter d’embrayage sur la machine à l’aide des vis Allen.

NOTA ! Assurez-vous que le rebord du carénage en

plastique ne sort pas du carter d’embrayage.

Remplacement de la courroie d’entraînement

1. Mettez la machine debout sur la partie frontale du cadre. Assurez-vous que le levier d’embrayage se trouve à la verticale. Utilisez une clé Allen de 1/4po pour enlever les deux (2) vis du carter d’embrayage (Figure 11).

2. Retirez le carter d’embrayage.

3. Desserrez l’écrou de blocage qui se trouve sur le côté de la machine (Figure 13).

4. Utilisez une clé Allen de 3/16po pour tourner la vis de calage du moteur à gauche jusqu’à ce que la courroie soit suffisamment desserrée pour être enlevée.

Figure 12 – Retrait du couvercle des mâchoires

Figure 13 – Desserrer l’écrou de blocage

4. Nettoyez les mâchoires d’embrayage, leur couvercle et l’intérieur du carter d’embrayage.

5. Remplacez le jeu de mâchoires si les mâchoires sont usées.

5. Installez une nouvelle courroie, puis remettez la machine en position normale pour que le poids du moteur tende la courroie.

999-997-050.10_REV. A28

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 31

Dégorgeoir électrique K-60SP

6. Tournez la vis de calage du moteur jusqu’à ce qu’elle touche le moteur. Lorsque la vis de calage touche le moteur, tournez-la un demi-tour à droite.

NOTA ! Ne serrez pas cette vis de calage en l’en-

fonçant dans le moteur.

7. Immobilisez la vis de calage avec la clé Allen de

po, puis serrez l’écrou de blocage (Figure 14).

Figure 14 – Serrez l’écrou de blocage

Entretien et réparations

AVERTISSEMENT

Les consignes d’entretien couvrent la majorité des besoins d’entretien de la machine. Tous problèmes qui ne sont pas

ouverts dans cette section doivent être adressés à un ré-

c parateur RIDGID autorisé.

L’appareil doit être alors confié à un réparateur RIDGID autorisé ou renvoyé à l’usine. Toutes réparations effectuées par l’usine Ridge sont garanties contre les vices de matériel ou de main d’œuvre éventuels.

AVERTISSEMENT

de rechange d’origine lors de la réparation de cette machine. Des chocs électriques ou de graves blessures corporelles peuvent résulter du non-respect de cette consigne.

Utilisez exclusivement des pièces

8. Montez le carter d’embrayage sur la machine à l’aide des vis Allen.

Stockage de la machine

AVERTISSEMENT

stocké à l’intérieur ou convenablement protégé contre la pluie. Stockez la machine dans un endroit clos, hors de la portée des enfants et des personnes non familiarisés avec les dégorgeoirs. Cette machine peut être très dangereuse entre les mains d’un novice.

Lorsque la machine a été exposée au gel, elle doit tourner à vide pendant dix (10) ou vingt (20) minutes afin de se réchauffer. Ne pas le faire aurait pour résultat le grippage des paliers. Si la machine est exposée aux in tempéries pendant un certain temps, le moteur grillera en raison de l’humidité restée autour de son bobinage.

Tout matériel électrique doit être

999-997-050.10_REV. A 29

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 32

Dégorgeoir électrique K-60SP

Schéma électrique

115V/60 Hz

(1) Noir

(3) Bleu

Moteur

(7) Rouge

(4) Blanc

(2) Marron

Cordon

d’alimentation

Blanc Noir Vert

230V/50 Hz

Moteur

(1) Noir (3) Bleu

(7) Rouge

(4) Blanc

(2) Marron

Vert

Cordon

Marron Vert/Jaune

999-997-050.10_REV. A30

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 33

Limpiadora de desagües

Máquina limpiadora de desagües K-60SP

ADVERTENCIA!

Antes de utilizar este aparato, lea detenidamente este Manual del Operario. Pueden ocurrir des cargas eléctricas, incendios y/o graves lesiones si no se entienden y siguen las instrucciones de este manual.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Limpiadora de desagües K-60SP

Apunte aquí y guarde el número de serie del producto; se encuentra en su placa de características.

No. de serie

Page 34

Limpiadora de desagües K-60SP

Índice

Ficha para apuntar el Modelo y Número de Serie de la máquina ...........................................................................31

Simbología de seguridad ................................................................................................................................................

Advertencias de seguridad general para máquinas eléctricas

Seguridad en la zona de trabajo ...............................................................................................................................33

Seguridad eléctrica....................................................................................................................................................33

Seguridad personal ...................................................................................................................................................34

Uso y cuidado de la máquina ....................................................................................................................................34

Servicio......................................................................................................................................................................34

Información específica de seguridad

Seguridad de la limpiadora de desagües ..................................................................................................................35

Información de contacto de RIDGID®.............................................................................................................................

Descripción, especificaciones y equipo estándar

Descripción................................................................................................................................................................35

Especificaciones........................................................................................................................................................35

Equipo estándar ........................................................................................................................................................36

Inspección de la máquina...........................................................................................................................................36

Preparación de la máquina.........................................................................................................................................37

Instrucciones de funcionamiento ..............................................................................................................................37

Procedimientos para usos especiales

Funcionamiento en reversa.......................................................................................................................................40

Ajuste del juego de mordazas ...................................................................................................................................40

Accesorios ...................................................................................................................................................................41

Instrucciones de mantenimiento

Lubricación ................................................................................................................................................................43

Cables .......................................................................................................................................................................43

Conjunto de las mordazas del embrague..................................................................................................................43

Recambio de la correa de accionamiento .................................................................................................................43

Almacenamiento de la máquina.................................................................................................................................44

Mantenimiento y reparaciones...................................................................................................................................45

Diagrama de cableado ................................................................................................................................................46

Declaración de conformidad de la Unión Europea ....................................................Interior de la carátula posterior

Garantía vitalicia ..................................................................................................................................carátula posterior

*Traducción del manual original

999-997-050.10_REV. B32

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 35

Limpiadora de desagües K-60SP

Simbología de seguridad

En este manual del operario y en el producto mismo encontrará símbolos de seguridad y palabras de advertencia que comunican importante información de seguridad. Para su mejor comprensión, en esta sección se describe el significado de estas palabras y símbolos de advertencia.

Este es el símbolo de una alerta de seguridad. Sirve para prevenir al operario de las lesiones corporales que podría sufrir. Obedezca todas las instrucciones de seguridad que acompañan a este símbolo para evitar posibles lesiones o muerte.

PELIGRO

ADVERTENCIA

CUIDADO

AVISO

Un AVISO advierte de información relacionada con la protección de un bien o propiedad.

Este símbolo significa que es necesario leer detenidamente su manual del operario antes de usar el equipo. El manual del operario contiene información importante acerca del funcionamiento apropiado y seguro del equipo.

Este símbolo indica que cuando manipule o utilice este equipo siempre debe usar gafas o anteojos de seguridad con viseras laterales, con el fin de reducir el riesgo de lesiones a los ojos.

Este símbolo indica que existe el riesgo de que los dedos, manos y otras partes del cuerpo se enganchen, queden enrollados o se aplasten debido al cable de limpieza de desagües.

Este símbolo de PELIGRO advierte de una situación de peligro que, si no se evita, podría producir la muerte o lesiones graves.

Este símbolo de ADVERTENCIA avisa de una situación de peligro que, si no se evita, podría producir la muerte o lesiones graves.

Este símbolo de CUIDADO advierte de una situación de peligro que, si no se evita, podría producir lesiones leves o moderadas.

Advertencias de seguridad general para máquinas eléctricas*

ADVERTENCIA

Lea y entienda todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones que se incluyen con esta máquina eléctrica. Si no se respetan todas las instrucciones que siguen, podrían producirse descargas eléctricas, incendios y/o lesiones graves.

Este símbolo indica que hay riesgo de descargas eléctricas.

Este símbolo indica que siempre debe usar mitones de limpieza de desagües RIDGID cuando haga funcionar la máquina.

Este símbolo indica el riesgo de enmarañarse en una polea y correa.

• No haga funcionar las máquinas eléctricas en am-

bientes explosivos, es decir, en presencia de lí quidos, gases o polvo inflamables. Las máquinas

eléctricas pueden generar chispas que podrían encender los gases o el polvo.

• Mientras haga funcionar una máquina eléctrica,

mantenga alejados a los niños y espectadores.

Cualquier distracción podría hacerle perder el control del aparato.

¡GUARDE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA SU POSTERIOR

CONSULTA!

El término “máquina eléctrica” en las advertencias se refiere a máquinas enchufadas en un tomacorriente (máquinas con cordón) o a máquinas que funcionan con baterías (máquinas sin cordón).

Seguridad eléctrica

• El enchufe del aparato eléctrico debe corresponder al tomacorriente. Jamás modifique el enchufe del aparato. No utilice un enchufe adaptador cuando haga funcionar una máquina eléctrica provista de conexión a tierra. Los enchufes intactos y tomaco-

rrientes que les corresponden reducen el riesgo de choques de electricidad.

Seguridad en la zona de trabajo

• Mantenga su zona de trabajo limpia y bien iluminada. Los lugares desordenados u oscuros pueden

provocar accidentes.

* El texto utilizado en la sección de Advertencias de seguridad general para máquinas eléctricas es una reproducción exacta, como se exige, de la correspondiente

norma UL/CSA/EN 62841-1. Esta sección contiene prácticas de seguridad generales para muchas herramientas eléctricas de distintos tipos. No todas las precauciones corresponden a cada herramienta y algunas no corresponden a este aparato.

999-997-050.10_REV. B 33

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

• Evite el contacto de su cuerpo con artefactos co nectados a tierra tales como cañerías, radiadores, estufas o cocinas, y refrigeradores. Aumenta el

Page 36

Limpiadora de desagües K-60SP

riesgo de choques de electricidad si su cuerpo ofrece conducción a tierra.

• No exponga las máquinas eléctricas a la lluvia ni permita que se mojen. Cuando a un aparato eléctrico le entra agua, aumenta el riesgo de choques de electricidad.

• No maltrate el cordón eléctrico del aparato. Nunca

transporte el aparato tomándolo de su cordón eléctrico ni jale del cordón para desenchufarlo del tomacorriente. Mantenga el cordón alejado del calor, aceite, bordes cortantes o piezas móviles. Un

cordón enredado o en mal estado aumenta el riesgo de choques de electricidad.

• Al hacer funcionar una máquina eléctrica a la in-

temperie, emplee un cordón de extensión fabricado para uso al aire libre. Los cordones diseñados para

su empleo al aire libre reducen el riesgo de choques de electricidad.

• Si resulta inevitable el empleo de una máquina

eléctrica en un sitio húmedo, enchúfela en un tomacorriente protegido GFCI (dotado de un Interruptor del Circuito de Pérdida a Tierra). El interruptor GFCI

reduce el riesgo de choques de electricidad.

Seguridad personal

• Manténgase alerta, preste atención a lo que está haciendo y use el sentido común cuando haga funcionar una máquina eléctrica. No use ninguna máquina eléctrica si usted está cansado o se encuentra bajo la influencia de drogas, alcohol o medicamentos. Tan solo un breve descuido durante el

funcionamiento de una máquina eléctrica puede resultar en lesiones graves.

• Use equipo de protección personal. Siempre use protección para los ojos. Según corresponda para cada situación, colóquese equipo de protección como mascarilla para el polvo, calzado de seguridad antideslizante, casco o protección para los oídos, con el fin de reducir las lesiones personales.

• Evite echar a andar un aparato sin querer. Asegure

que el interruptor esté en la posición de APAGADO antes de enchufar el aparato a la corriente eléctrica o de conectarlo a sus baterías, de tomarlo o acarrearlo. Se producen accidentes cuando se

transportan máquinas eléctricas con el dedo puesto sobre su interruptor, o se las enchufa o conecta a la fuente de corriente con el interruptor en la posición de ENCENDIDO.

• Extraiga cualquier llave de ajuste que esté acoplada a la máquina eléctrica antes de encenderla. Una llave acoplada a una parte giratoria de la máquina eléctrica puede producir lesiones personales.

• No trate de extender el cuerpo para alcanzar algo.

Tenga los pies bien plantados y mantenga el equilibrio en todo momento. Esto permite un mejor control

de la máquina eléctrica en situaciones inespe-radas.

• Vístase adecuadamente. No lleve ropa suelta ni

joyas. Mantenga su cabello, ropa y guantes apartados de las piezas en movimiento. La ropa suelta, las

joyas o el pelo largo pueden engancharse en las piezas móviles.

• Si se proporcionan dispositivos para conectar apa -

ratos de extracción y recolección de polvo, asegure que estén bien conectados y utilizados. La recolec-

ción de polvo puede reducir los peligros asociados al polvo.

• No deje que su familiaridad con las herramientas le

haga abandonar los principios de seguridad de las máquinas. Un descuido puede causar una lesión

grave en menos de un segundo.

Uso y cuidado de las máquinas eléctricas

• No fuerce los aparatos eléctricos. Use la máquina correcta para la tarea que está por realizar. Con la

máquina eléctrica adecuada se hará mejor el trabajo y en forma más segura en la clasificación nominal para la cual fue diseñada.

• Si el interruptor del aparato no lo enciende o no lo apaga, no utilice el aparato. Cualquier máquina eléctrica que no se pueda controlar mediante su interruptor es un peligro y debe repararse.

• Antes de hacer ajustes, cambiar accesorios o de al-

macenar el aparato, desenchúfelo y/o extráigale las baterías, si es posible. Estas medidas de seguridad

preventiva reducen el riesgo de poner la máquina eléctrica en marcha involuntariamente.

• Almacene las máquinas eléctricas que no estén

en uso fuera del alcance de los niños y no permita que las hagan funcionar personas que no estén familiarizadas con este aparato o no hayan leído estas instrucciones de operación. Las

máquinas eléctricas son peligrosas en manos de personas no capacitadas.

• Haga la mantención necesaria de las máquinas

eléctricas y sus accesorios. Revise el equipo para verificar que las piezas móviles no estén mal alineadas o agarrotadas. Verifique que no tenga partes rotas ni presente alguna otra condición que podría afectar su funcionamiento. Si un aparato está dañado, hágalo reparar antes de utilizarlo. Muchos

accidentes se deben a máquinas eléctricas que no han recibido un mantenimiento adecuado.

999-997-050.10_REV. B34

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 37

Limpiadora de desagües K-60SP

• Mantenga las hojas y filos de corte afilados y limpios. Las herramientas de corte provistas de filos afi-

lados son menos propensas a agarrotarse y son más fáciles de controlar.

• Utilice la máquina eléctrica, accesorios y barrenas,

etc., únicamente conforme a estas instrucciones, tomando en cuenta las condiciones de trabajo y la tarea que debe realizar. El uso de la máquina eléctrica

para trabajos diferentes a los que le corresponden podría producir una situación peligrosa.

• Mantenga los mangos y superficies de agarre secos, limpios y exentos de grasa y aceite. Si están resbalosos los mangos y superficies de agarre, no podrá trabajar con seguridad ni controlar la máquina en situaciones inesperadas.

Servicio

• Encomiende el servicio de la máquina eléctrica únicamente a técnicos calificados que usen repuestos idénticos a las piezas originales. Así se

garantiza la continua seguridad de la máquina eléctrica.

Información de seguridad específica

ADVERTENCIA

Esta sección contiene información de seguridad importante que es específica para esta herramienta.

Antes de utilizar la limpiadora de desagües K-60SP, lea estas instrucciones detenidamente para reducir el riesgo de choque de electricidad o de otras lesiones personales graves.

¡GUARDE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA SU POSTERIOR

CONSULTA!

Mantenga este manual junto con la máquina, para que lo use el operario.

Seguridad de la limpiadora de desagües

• Antes de usar la máquina, pruebe el Interruptor del Circuito de Pérdida a Tierra (GCFI) incorpora do en el cordón de electricidad, para asegurar que esté funcionando correctamente. Un interruptor GCFI

que funciona bien reduce el riesgo de choques de electricidad.

• Use solamente cordones de extensión provistos de un interruptor GCFI. El GCFI en el cordón de la máquina no impedirá choques eléctricos causados por un cordón de extensión.

• Debe usar guantes recomendados por el fabri-

cante cuando agarre el cable que está girando.

Los guantes de látex, los guantes sueltos o los trapos se pueden enrollar en el cable y podrían causar lesiones graves.

• No permita que la cortadora en la punta deje de girar mientras esté girando el cable. Esto puede tensar el cable excesivamente y puede hacer que se pliegue, se tuerza o se corte, con lo cual puede causar lesiones graves.

• Una sola persona debe controlar tanto el cable como el conmutador. Si la cortadora deja de girar, el operario debe ser capaz de apagar la máquina para evitar que el cable se pliegue, se tuerza o se corte.

• Use guantes de látex o de caucho dentro de los

guantes recomendados por el fabricante; use gafas, careta de protección facial, ropa de protección y respirador cuando se sospecha que el desagüe contiene sustancias químicas, bacterias u otras sustancias tóxicas o infecciosas. Los de-

sagües pueden contener sustancias químicas, bacterias y otras sustancias tóxicas, infecciosas, capaces de causar quemaduras u otras lesiones graves.

• Mantenga buena higiene personal. No coma ni

fume cuando manipule o haga funcionar la má quina. Después de manejar o hacer funcionar una máquina para limpiar desagües, use agua caliente y jabón para lavarse las manos y las partes del cuerpo expuestas a los líquidos del desagüe. Esto

reduce el riesgo a la salud por exposición a materiales tóxicos o infecciosos.

• Emplee la limpiadora de desagües únicamente

para limpiar desagües de los diámetros especificados. Si usa una limpiadora de desagües del tamaño

equivocado, el cable se puede torcer, plegar o cortar, y podría producir lesiones personales.

• Siempre use la manguera guía trasera cuando haga

funcionar la limpiadora y asegure que el cable no se extienda más allá de la manguera guía trasera.

Esto impide que el cable dé latigazos, lo cual puede producir enmarañamiento y lesiones personales.

• Mantenga siempre una mano enguantada sobre el cable cuando la máquina esté andando. Así se controla mejor el cable y ayuda a impedir que se tuerza, se pliegue o se corte, lo cual puede causar lesiones graves.

• Coloque la máquina a menos de dos pies (60 cm)

de la entrada del desagüe o apoye el cable expuesto apropiadamente cuando la máquina esté a más de dos pies de distancia. Si sitúa la máquina de-

999-997-050.10_REV. B 35

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 38

Limpiadora de desagües K-60SP

masiado lejos, se reduce el control y el cable se podría torcer, plegar o cortar, lo cual puede causar lesiones por golpes o aplastamiento.

• Una sola persona debe controlar tanto el cable

como el embrague. No trabe la manilla del embrague durante el funcionamiento. Si la cortadora

deja de girar, el operario debe ser capaz de soltar el embrague, para evitar que el cable se tuerza, se pliegue o se corte, y así prevenir el riesgo de lesiones

• No haga funcionar la máquina en rotación REV (re- versa) excepto según se indica en este manual. El funcionamiento en reversa puede dañar el cable. Se usa para retirar la herramienta de corte cuando está atascada en una obstrucción.

• No use ropa suelta ni joyas. Mantenga el pelo y la ropa alejados de las piezas en movimiento. La ropa suelta, las joyas o el pelo podrían engancharse en las piezas en movimiento.

• El operario no debe hacer funcionar la máquina si él o la máquina están parados en agua. Si la máquina está en el agua mientras funciona, aumenta la posibilidad de descargas eléctricas.

• No active el embrague de la limpiadora (rotación del

cable) si hay alguna sección de cable dentro del tambor portacables. Esto puede causar lesiones por

golpes o aplastamiento.

• No use el aparato si durante su operación existe

algún riesgo de contacto con otros servicios tales como conductos de gas o cables de electricidad. Se

recomienda hacer una inspección visual del desagüe con una cámara. Si hay tuberías que se interpenetran, cables o tubos de servicio mal colocados o desagües dañados, éstos pueden entrar en contacto con la cortadora y dañar el tubo o cable. Esto puede producir choque de electricidad, fugas de gas, incendio, explosión o algún otro daño o lesión grave.

• Antes de utilizar este aparato, lea y entienda estas

instrucciones y las instrucciones y advertencias para todos los equipos y materiales utilizados, para reducir el riesgo de lesiones personales graves.

Descripción, especificaciones y equipo estándar

Descripción

La RIDGID K-60SP es una máquina limpiadora de desagües portátil para limpiar desagües de 11/4a 4 pulgadas de diámetro. Puede usársela para desatascar desagües de fregaderos de lavanderías, resumideros en el piso o suelo, conductos de ventilación en techos, y tiros o chimeneas. El mango trasero permite transportarla escaleras arriba y limpiar chimeneas o respiraderos que se encuentren en tejados.

Propulsa la máquina un motor de 1/2 HP dotado de un sistema eléctrico con conexión a tierra. El cordón de suministro lleva un Interruptor del Circuito de Pérdida a Tierra (GFCI) incorporado. Un interruptor de codillo permite el control del motor para FOR/OFF/REVERSE (adelante, apagada, reversa).

La máquina emplea cable seccionado que cuenta con un sistema de acoplamiento rápido para conectarle y cambiarle herramientas fácilmente. El cable se introduce y saca manualmente de la máquina y gira a una velocidad de 600 rpm. La rotación del cable se controla con la palanca del embrague. El cable se detiene instantáneamente cuando se suelta la palanca del embrague. Una perilla de ajuste permite que la K-60SP emplee cable seccionado ya sea de 5/8o de 7/8pulgada.

Especificaciones

Capacidad ....................depende del cable que se

elija. Consulte la siguiente tabla para sugerencias.

Diámetro y longitud de la tubería

Diámetro Diámetro de Alcance del cable la tubería del cable

/8pulg. 11/4a 4 pulg. 125 pies

/2pulg. 2 a 4 pulg. 150 pies

Tamaños de cable .......7/8y 5/8pulg., seccionales

Velocidad de giro ........600 rpm

Motor:

Tipo ...............................reversible,115V/60Hz

Potencia ........................

/2HP

Amperaje .......................7

Peso..............................43 libras (19,5 kgs.)

999-997-050.10_REV. B36

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 39

Dimensiones:

Largo .............................18 pulgs. (450mm)

Ancho ............................9,5 pulgs. (240mm)

Altura .............................14 pulgs. (356mm)

Presión de sonido (LPA)*...68.7 dB(A), K=3

Potencia de sonido (LWA)*...76.6 dB(A), K=3

* Las determinaciones de sonido se miden con una prueba estandarizada

conforme a la Norma EN 62841-1.

- Las emisiones de sonido pueden variar según dónde se ubique el operario y el uso específico de estos aparatos.

- La exposición diaria a niveles de sonido se debe evaluar para cada aplicación y se deben tomar las correspondientes medidas de seguridad cuando sea necesario. La evaluación de los niveles de exposición debe tomar en cuenta el tiempo durante el cual está apagada la herramienta y el tiempo en que no se usa. Esto puede reducir el nivel de exposición significativamente durante todo el transcurso del período de trabajo.

Equipo estándar

Modelo No. Descripción

K-60SP...................Máquina K-60SP, 115 voltios, 60

Hz incluye:

Mitón para el operario A-1 Manguera guía trasera A-60-12

Limpiadora de desagües K-60SP

Figura 2 – Limpiadoras de desagües K-60SP-SE

Inspección de la máquina

ADVERTENCIA

Revise su Limpiadora de Desagües para evitar lesiones corporales graves. Antes de cada uso deben realizarse los siguientes procedimientos de ins pección.

Figura 1 – Limpiadora de desagües K-60SP

K-60SP-SE.............Máquina K-60SP como la anterior

más:

Juego de herramientas A-61:

– Barrena recta T-101 – Barrena de embudo T-102

– Cortadora de pala T-107 – Barrena recuperadora T-125 – Cortadora de dientes de

tiburón T-150-1 – Caja de herramientas A-3 – Llave de pasador A-12

Juego del cable A-62:

– Cinco secciones de cable

C-10, 7/8pulg. x 15 pies – Portacable A-8

1. Asegure que la máquina limpiadora esté desenchufada y el interruptor direccional esté en la posición de OFF (Figura 3).

2. Revise el cordón de suministro, el GFCI (Interruptor del Circuito de Pérdida a Tierra) y el enchufe, por si están dañados. Si el enchufe ha sido modificado, si le falta la clavija de conexión a tierra o si el cordón se encuentra dañado, no use la Limpiadora de De sagües hasta que el cordón haya sido cambiado.

Manguera guía trasera

Interruptor

eléctrico

Cubierta

inferior

Figura 3 – Limpiadoras de desagües K-60SP

Palanca del

embrague

3. Revise la cubierta inferior y asegure que está correc tamente sujeta al bastidor.

ADVERTENCIA

No haga funcionar esta máquina sin su cubierta inferior. Pueden enganchársele los dedos en las piezas giratorias.

999-997-050.10_REV. B 37

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 40

Limpiadora de desagües K-60SP

4. Revise la máquina limpiadora de desagües por si alguna de sus partes está quebrada, faltando, des a lineada o agarrotada, y por si existe cualquiera otra condición que pueda afectar el funcionamiento normal y seguro de la máquina. Si detecta cualquiera de estas anomalías, no use la Limpiadora de Desagües hasta que haya sido reparada.

5. Lubrique la Limpiadora de Desagües, si es necesario, de acuerdo a las Instrucciones de Manteni miento.

6. Emplee accesorios diseñados para usarse con su limpiadora y que son los requeridos para cada uso determinado. Los accesorios debidos le permiten realizar su labor en forma exitosa y segura. Los accesorios de otras máquinas pueden resultar peligrosos si se usan con esta limpiadora de desagües.

7. Limpie el aceite, grasa o mugre de todos los mangos y controles de la máquina. Esto reduce el riesgo de que se lesione si algún control o mango de la má quina se resbala de sus manos.

8. Revise los filos de corte de las herramientas que se acoplan a la punta del cable. Si es necesario, hágalas afilar o cámbielas antes de usar la Limpiadora de Desagües. Las herramientas desafiladas o dañadas pueden atascarse y romper el cable.

No ponga la máquina donde hay agua.

• no tenga líquidos inflamables, vapores o polvo que puedan provocar un incendio.

2. Sitúe la Limpiadora de Desagües a menos de dos pies de la entrada al desagüe. A mayor distancia, el cable puede doblarse o enroscarse.

3. Extraiga la llave de pasador de la palanca del embrague. Cuando se ha extraído el pasador, la palanca debe encontrarse en su posición más alta.

NOTA! Cuando la máquina no está en uso, la palanca

del embrague debe quedar en su posición enclavada (hacia abajo) para proteger la palanca y para permitir que el operario transporte la unidad tomándola de la palanca, si así lo desea.

4. Asegure que el interruptor de FOR/OFF/REV (adelante/apagada/reversa) esté en la posición de OFF (apagada).

9. Revise los cables y acoplamientos por si estuvieran desgastados o dañados. Los cables deben cambiarse cuando se vuelvan muy desgastados o co rroídos. Se nota que un cable está desgastado cuan do sus espirales exteriores se han aplanado.

ADVERTENCIA

Los cables desgastados o daña-

dos pueden cortarse y causar graves lesiones.

Preparación de la máquina

ADVERTENCIA

No ponga la máquina sobre agua. Si al motor le entra agua, pueden ocurrir choques eléctricos.

Para evitar lesiones graves, se requiere preparar la máquina y la zona de trabajo adecuadamente. Para preparar la máquina para su uso deben se guirse los siguientes procedimientos:

1. Verifique que la zona de trabajo:

• tenga suficiente luz.

• tenga un tomacorriente con conexión a tierra.

• tenga un camino despejado hacia el tomacorrien -

te, libre de fuentes de calor o aceite, bordes afilados o piezas movibles que puedan dañar el cordón eléctrico.

• tenga un lugar seco para el operario y la máquina.

Figura 4 – Acoplamiento de la manguera guía trasera

5. Acople la manguera guía trasera levantando el pasador de enclavamiento e introduciendo la man guera guía en la perilla de ajuste del alojamiento de las mordazas (Figura 4).

ADVERTENCIA

No use la máquina si no tiene la man guera guía trasera acoplada. Evita que el cable dé latigazos o que se enrede y, gracias a ella, no se ensucia el lugar donde se trabaja.

6. Introduzca la primera sección de cable por la parte delantera de la máquina (extremo hembra primero) y empújelo a través de la manguera guía hasta que sólo quede un pie de cable fuera de la parte delantera de la máquina (Figura 5).

999-997-050.10_REV. B38

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 41

Figura 5 – Introducción del cable por la parte delantera

de la máquina

ADVERTENCIA

Nunca acople más de un cable a la vez. El cable se extenderá más allá de la manguera guía trasera.

NOTA! Ajuste las mordazas según se requiera. La K-

60SP cuenta con un regulador para el juego de mordazas que permite que la máquina trabaje con un cable de

/8pulgada de diámetro o con uno de 7/8pulgada. Consulte la sección “Procedi mientos especiales”.

7. Seleccione e instale la herramienta deseada en la punta del cable. El conector de ranura en T permite encajar la herramienta con un clic al acoplador del cable (Figura 6). Para desmontar la herramienta, emplee la llave de pasador para oprimir el pulsador y luego desacople las partes.

Limpiadora de desagües K-60SP

te, asegurando que el cordón de suministro se encuentre en la zona despejada seleccionada con anterioridad. Si el cordón de suministro eléctrico no alcanza al tomacorriente, ocupe un cordón de extensión en buenas condiciones.

ADVERTENCIA

Para evitar un choque eléctrico e incendios eléctricos, jamás use un cordón de extensión dañado o que no cumpla con los siguientes requisitos:

• tener un enchufe de tres clavijas similar al que se

muestra en la sección Seguridad Eléctrica.

• tener una clasificación “W” ó “W-A” si se lo va a usar

al aire libre.

• tener un grosor de alambre suficiente (16 AWG

cuando su longitud es inferior a 50 pies, y 14 AWG cuando mide entre 50 y 100 pies de largo). Si el calibre de los alambres es inferior al necesario, el cordón puede recalentarse, derretir el aislante del cordón, o inflamar objetos cercanos.

ADVERTENCIA

Para reducir el peligro de que se produzca un choque eléctrico, mantenga todas las co nexiones secas y levantadas del piso. No toque el enchufe con las manos mojadas. Pruebe el Interruptor del Circuito de Pérdida a Tierra (GFCI) proporcionado con el cordón eléctrico para asegurar que funciona correctamente. Cuando se oprime el botón de prueba (test button), la luz del indicador debe apagarse. Para re-activarlo, oprima el botón de prueba. Si la luz del indicador se enciende, la máquina está lista para usarse. Si el GFCI no funciona debidamente, no use la máquina.

Instrucciones de funcionamiento

ADVERTENCIA

Para acoplar cables

y herramientas

Encaje ambas piezas

Figura 6 – Modo de acoplar y desacoplar herramientas

NOTA! Selección de la herramienta adecuada

Como regla general, debe emplearse una herramienta por lo menos una pulgada más pequeña que el diámetro del desagüe que se intenta limpiar. La natu raleza del trabajo que se va a realizar es la que determina el tipo de herramienta necesaria. Esto queda a criterio del operario.

8. Enchufe la Limpiadora de Desagües al tomacorrien -

Para desacoplar la herramienta

del cable

Introduzca

Separe

Use los mitones remachados provistos con la máquina. Nunca agarre un cable que se encuentra girando con un trapo o un guante de tela que le queda suelto, porque pueden enrollarse en el cable y lesionarlo gravemente.

Siempre use protección para los ojos para evitar que les entren mugre u otros objetos extraños. Use zapatos con suela de goma y antideslizantes.

Tenga sumo cuidado cuando vaya a limpiar des agües por los que se han vaciado compuestos químicos de limpieza. Use guantes cuando maneje el cable y evite el contacto directo con la piel y especialmente con los ojos y la cara, porque puede causarle quemaduras graves.

No haga funcionar la máquina si la palanca del embrague está dañada o no funciona como es debido.

999-997-050.10_REV. B 39

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 42

Limpiadora de desagües K-60SP

El embrague es un dispositivo de seguridad: cuando se lo suelta, el cable debe dejar de girar.

CUIDADO

Es importante conocer de antemano la distancia aproximada que existe desde la entrada o acceso al desagüe hasta la alcantarilla principal o el pozo séptico. Si el cable se introduce demasiado lejos dentro de la alcantarilla matriz o del pozo séptico, puede anudarse y no caber de regreso por la tubería de menor diámetro. Si está empleando un cable estándar de 11/4pulgada en una tubería de 12 pulgadas o más de diámetro, no permita que el cable sobrepase los 10 a 15 pies. Cuando trabaje en un pozo séptico, no permita que el cable rebase más allá de 3 a 5 pies del límite.

1. Adopte la postura correcta para mantener un buen equilibrio (Figura 7).

ADVERTENCIA

Si mantiene una buena postura, podrá controlar la máquina y el cable en situaciones inesperadas.

• Asegure que puede soltar la palanca del embrague rápidamente.

• Su mano enguantada debe estar sobre el cable para controlar su acción giratoria cuando penetra en un atasco.

• Debe poder alcanzar con facilidad el interruptor de FOR/OFF/REV (adelante, apagada, reversa).

guantada. Coloque el interruptor de FOR/OFF/REV en la posición de FOR (adelante).

NOTA! El motor comenzará a funcionar pero el cable

no girará.

5. Mientras su mano enguantada está sobre el cable, con la otra empuje la palanca del embrague hacia abajo para embragar el cable. Para hacer avanzar el cable, empuje bruscamente sobre la parte superior de la lazada (del cable).

NOTA! Un enganche lento o gradual del embrague

causa un desgaste excesivo de las mordazas. El embrague es de acción instantánea y al regresar la palanca del embrague a su posición original, ésta libera el cable instantáneamente.

6. Tan pronto como el exceso de cable haya penetrado en el desagüe, suelte la palanca del embrague y extraiga de la máquina, con su mano enguantada, entre seis y diez pulgadas de cable.

7. Continúe introduciendo el cable hasta que encuentre resistencia o una obstrucción. El operario se dará cuenta de que se ha topado con una obstrucción porque se le hará difícil alimentar más cable por la tubería y/o el cable tenderá a irse de costado de las manos del operario.

8. Si el cable se resiste en la obstrucción, alívielo retrayéndolo con tirones cortos y rápidos para liberar a la herramienta cortadora. Vuelva a meter el cable lentamente en la obstrucción. Repita este procedi miento hasta que se haya despejado la obstrucción. Recuerde: asegure que la cortadora esté girando constantemente y nunca fuerce el cable. En este momento, el progreso depende de lo afilada que se encuentre la herramienta de corte y de la naturaleza de la obstrucción.

ADVERTENCIA

No permita que se acumule tensión en el cable. Esto ocurrirá si la herramienta de corte se queda enganchada y cesa de girar, mientras el motor y el

Figura 7 – Postura correcta para trabajar

2. Saque la suficiente longitud de cable fuera de la máquina para introducir la herramienta y el cable en el acceso al desagüe. Si el cable tendrá que avanzar por una trampilla en P, empuje el cable dentro del des agüe hasta donde más pueda.

3. Tire más cable a través de la máquina como para casi formar un semicírculo entre la máquina y el ac-

cable continúan girando. Puede acumularse tal momento torsor que el cable se tuerce, pudiendo enroscársele en la mano o el brazo. Esto puede suceder rápidamente, sin previo aviso, por lo tanto, proceda lenta y cuidadosamente cuando vaya alimentando el cable por el desagüe. Si suelta la palanca del embrague el cable dejará de girar y se acabará el par de torsión. Si la herramienta se queda enganchada en un atasco, consulte las Instrucciones para el Funcionamiento en Reversa en la sección “Procedimientos especiales”.

ceso al desagüe.

9. Una vez desatascada la obstrucción, se recomienda

4. Sin apretarlo, sostenga el cable con la mano en-

que el operario purgue los desechos en la tubería con agua corriente. Repita el paso 8 varias veces, si es

999-997-050.10_REV. B40

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 43

Limpiadora de desagües K-60SP

necesario, para lograr una limpieza rigurosa, y luego proceda a atravesar los demás atascos si los hay.

10. Para agregar cable, siga el siguiente procedimiento:

• Cuando llegue al extremo final de cada sección de cable, apague la máquina.

• Sujete el final del cable en la entrada del des agüe metiendo su extremo en la tubería como se muestra en la Figura 8. Este procedimiento es e s - pe cialmente útil cuando se está limpiando un desagüe con una caída considerable.

Figura 8 – Modo de sujetar el cable a la entrada del

11. Para retraer el cable del desagüe, haga lo siguiente:

NOTA! Al sujetar el cable contra el borde de la entrada al

secciones de cables, recuerde que debe apagar la máquina y sujetar el extremo del cable que se encuentra en el des agüe como se ha indicado.

desagüe

• Introduzca otra sección de cable a través de la parte delantera de la máquina (con el extremo hembra primero) hasta que quede aproximadamente un pie fuera de la parte delantera de la máquina.

• Acople esta nueva sección de cable al cable que está dentro del desagüe y reanude la faena.

• Deje el interruptor de FOR/OFF/REV en la posición de FOR (adelante).

• Lleve la palanca del embrague hacia abajo para engranar el cable. Con la mano enguantada tire del cable hacia fuera del desagüe (si es posible) o sostenga el cable contra el borde de la entrada para ayudar a retraerlo hasta que forme una lazada delante de la máquina.

desagüe, su rotación lo hará salir rápidamente.

• Cuando se forme la lazada, suelte la palanca del embrague y empuje el exceso de cable de regreso a través de la máquina. Desconecte una sección de cable a la vez.

ADVERTENCIA

• Una vez que se haya extraído una de las secciones del cable, tome el extremo de la próxima sección de cable que se encuentra asegurado en el acceso al desagüe. Introduzca esta nueva

Cuando proceda a desconectar

sección por la parte delantera de la máquina y continúe, de esta forma, extrayendo secciones de cable hasta que la herramienta en la punta de la última sección se encuentre próxima a emerger del acceso al desagüe.

ADVERTENCIA

la entrada al desagüe mientras el cable está girando. La herramienta puede dar latigazos y causar graves lesiones.

12. Gire el interruptor de FOR/OFF/REV a la posición de OFF y desenchufe la máquina.

13. Extraiga el cable restante y la herramienta en su punta, fuera del desagüe.

ADVERTENCIA

lave a fon - do y seque los cables, acoplamientos y herramientas de corte con agua, puesto que los algunos compuestos químicos empleados en la limpieza de desagües son co rrosivos.

Nunca retraiga la herramienta desde

Terminada la limpieza del desagüe,

Procedimientos para usos especiales

Funcionamiento en reversa

El funcionamiento de la máquina en marcha atrás o reversa dañará al cable prematuramente. Use la reversa sólo para liberar a una herramienta o cable trabado en una obs trucción. Si esto ocurre, inmediatamente suelte la palanca del embrague y ponga el interruptor de FOR/OFF/REV (adelante/apagada/reversa) en la posición de OFF (apagada). Después que el motor se haya detenido por completo, coloque el interruptor de FOR/OFF/REV (adelante/apagada/reversa) en reversa. Accione la palanca del embrague sólo hasta que la herramienta se libre de la obstrucción. Suelte la palanca del embrague apenas la he rramienta se desatasque. Apague la máquina (OFF). Haga marchar la máquina en la dirección de FOR (adelante) y siga operando la máquina en forma normal.

Nunca haga funcionar esta máquina en REV (REVERSA) por algún otro motivo. El funcion a miento de la máquina en REV (reversa) puede dañar el cable y causar lesiones de gravedad.

Ajuste del conjunto de mordazas

Cable de 7/8pulgada de diámetro

• Si el cable de 7/8pulgada no pasa por la parte delantera de la máquina, el conjunto de mordazas no está lo suficientemente abierto.

• Extraiga la manguera guía trasera fuera de la perilla de ajuste en el alojamiento de las mordazas.

• Afloje el tornillo de retención en la perilla de ajuste con una llave hexagonal de 1/4pulgada (Figura 9).

999-997-050.10_REV. B 41

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 44

Limpiadora de desagües K-60SP

• Gire la perilla de ajuste hacia la izquierda (vista desde la parte trasera) unas dos vueltas hasta que el cable pase a través de la máquina (Figura 10).

• Con el cable ya introducido en las mordazas, BAJE la palanca del embrague para asegurar que el juego de mordazas ha enganchado al cable. Si el cable no se encuentra enganchado, gire la perilla hacia la derecha hasta que el cable quede sujeto.

• En caso necesario, gire la perilla de ajuste en la dirección requerida para que la palanca del embrague enganche al cable en la posición deseada por el o pe rario.

Figura 9 – Afloje el tornillo de retención

cuando la palanca del embrague ha sido presionada hasta dar aproximadamente 2 vueltas (Figura 10).

Figura 10 – Ajuste del conjunto de la mordaza

• Si es necesario, gire la perilla de ajuste en la dirección requerida para que la palanca del embrague enganche al cable en la posición deseada por el operario.

• Apriete el tornillo de retención.

• Vuelva a acoplar la manguera guía trasera.

• Apriete el tornillo de retención.

• Vuelva a acoplar la manguera guía trasera.

Cable de 5/8pulgada de diámetro

• Si la mordaza no sujeta el cable cuando la palanca del embrague está presionada, las mordazas están demasiado abiertas.

• Extraiga la manguera guía trasera fuera del alojamiento de la perilla de ajuste de la mordaza.

• Afloje el tornillo de retención con una llave hexa gonal de 1/4de pulgada (Figura 9).

• Gire la perilla de ajuste hacia la derecha hasta que el cable quede enganchado por las mordazas

Tabla para la selección de cables

Modelo Longitud Tamaño/Tipo

C-7 71/2'5/8" (16mm)

C-8 71/2'5/8" (16mm)

C-9 10'5/8" (16mm)

C-10 15'7/8" (22mm)

Usos más comunes

Desagües en el suelo, de 2 y 3 pulgs.

en tuberías de 1

Ideales para limpiar tuberías angostas.

en tuberías de 2 a 4 pulgs.

Ideales para desagües y chimeneas.

en tuberías de 2 a 4 pulgs.

Conductos de ventilación en tejados.

/4pulgs.

Accesorios

ADVERTENCIA

ientes pueden funcionar con la Limpiadora de des agües K-60SP. Los accesorios de otras máquinas pue den resultar peligrosos si se usan con la K-60SP. Para evitar lesiones graves, emplee únicamente los accesorios recomendados.

Cable y Líder de 7/8pulg.

No. en el Modelo catálogo No. Descripción

62275 C-10 Cable multiuso de 15 pies (4,6m) 30007 T-127 Líder para trampillas de

Características

Cable bobinado apretadamente, suficientemente rígido dentro de un cable de alma hueca. No se recomienda para cortar raíces de árboles.

Cable bobinado en forma más suelta, más flexible que el C-7. Funciona como una barrena para limpiar atascos en tuberías angostas.

Cable de servicio pesado, de bobinado suelto, ideal para largos recorridos en tuberías dentro de edificios.

Cable estándar, multiuso, de bobinado suelto. Excelente flexibilidad.

Sólo los productos RIDGID sigu-

/8pulg.

999-997-050.10_REV. B42

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 45

Limpiadora de desagües K-60SP

Cables de 5/8pulg.

No. en el Modelo catálogo No. Descripción

51317 C-9 de uso pesado de 10 pies (3 m) 62270 C-8 multiuso de 7 62265 C-7 de bobinado apretado de 7

/2pulg. (2,3 m)

/2pulg. (2,3m)

Kits de cables y herramientas

No. en el Modelo catálogo No. Descripción

61630 A-62 Kit de cable de equipo estándar para la

K-60SP-SE, incluye: – 5 secciones de cable C-10, cable de

x 15 pies (75 pies, 23 m)

– Portacables A-8

61625 A-61 Kit de cable de equipo estándar para la

K-60SP-SE incluye: – Barrena recta T-101 – Barrena de embudo T-102 – Cortadora de pala T-107 – Barrena recuperadora T-125 – Cortadora de dientes de tiburón T-150-1 – Caja de herramientas A-3 – Llave de pasador A-12

48472 A-35 Kit de cable de

– 6 secciones de cable C-8, cable de

x 7

/2pies (45 pies, 14 m)

/8pulg. incluye:

– Portacables A-10 – Barrena recta T-201 – Barrena de bulbo T 202 – Cortadora en C, T-205 – Cortadora de pala T-211 – Llave de pasador de acoplamiento A-13

48477 A-35TW Kit de cable de bobinado apretado de

gada, sustituye a los cables C-7 y C-8 en el paquete de más arriba.

Herramientas para cable C-10

No. en el Modelo catálogo No. Descripción

62850 T-101 Barrena recta 62855 T-102 Barrena de embudo 27642 T-125 Barrena recuperadora

62860 T-103 Cortadora de dientes de sierra, 21/2pulg.

62865 T-104 Cortadora en “H”, 21/2pulg.

62870 T-105 Cortagrasa de 21/2pulg. 62875 T-106 Cortagrasa de 31/2pulg.

62880 T-107 Cortadora de pala de 13/4pulg.

62915 T-109 Cortadora espiral de dientes de sierra, 1 62920 T-110 Cortadora espiral de dientes de sierra, 21/4pulg. 62925 T-111 Cortadora espiral de dientes de sierra, 3 pulg.

62930 T-112 Cortadora de 4 hojas, 13/4pulg. 62935 T-113 Cortadora de 4 hojas, 3 pulgs.

98050 T-150 Cortadora de dientes de tiburón, 3 y 4 pulg. 98055 T-150-1 Cortadora de dientes de tiburón, 3 pulg. 98060 T-150-2 Cortadora de dientes de tiburón, 4 pulg.

62940 T-114 Golpeadora de cadena

/8pulg.

/8pul-

/4pulg.

Herramientas para cables C-7, C-8 y C-9

No. en el Modelo catálogo No. Descripción

62990 T-201 Barrena recta 62995 T-202 Barrena de bulbo, 1 63000 T-203 Barrena de bulbo,

/8pulg. diámetro exterior

55457 T-225 Barrena recuperadora 63065 T-217 Barrena de cabeza articulada 54837 T-204 Cortagrasa en “C”, 1 pulg.

63005 T-205 Cortagrasa en “C”, 1 63010 T-206 Barrena de embudo 63015 T-207 Cortadora espiral, 1

63020 T-208 Cortadora espiral, 1

/8pulg.

/4pulg.

/2pulg.

63025 T-209 Cortadora espiral, 2 pulg. 63030 T-210 Cortadora de pala, 1 pulg.

63035 T-211 Cortadora de pala, 1 63040 T-212 Cortadora de pala, 1

63045 T-213 Cortadora de 4 hojas, 1 pulg. 63050 T-214 Cortadora de 4 hojas, 1 63055 T-215 Cortadora de 4 hojas, 1

/8pulg.

/4pulg.

/8pulg.

/4pulg. 63060 T-216 Golpeadora de cadena, 2 pulg. 63280 T-218 Escobilla para conductos de humo, 3 pulg.

63070 T-219 Escobilla para conductos de humo, 2 63080 T-220 Escobilla para conductos de humo, 2 pulg. 63220 T-221 Escobilla para conductos de humo, 1

52812 T-230 Cortagrasa en “C” de serv. pesado, 2 pulg. 52817 T-231 Cortagrasa en “C” de serv. pesado, 2

/2pulg.

52822 T-232 Cortagrasa en “C” de serv. pesado, 3 pulg. 48482 T-250 Juego de herramientas incluye:

– T-203 – T-217 – T-205 – A-13 – T-210

Varios

No. en el Modelo catálogo No. Descripción

59360 A-3 Caja de herramientas 59205 A-1 Mitón para mano izquierda

59295 A-2 Mitón para mano derecha 59225 A-12 Llave de pasador, cable de

59230 A-13 Llave de pasador, cable de 61615 A-60-12 Manguera guía trasera de 12 pies para cable

C-10 de

59235 A-14-6 Manguera guía trasera de 6 pies para cables

C-7, C-8 y C-9 de

/8pulg.

84325 A-14-10 Manguera guía trasera de 10 pies para

cables C-7, C-8 y C-9 de

59470 A-8 Portacable (carga 75 pies de cable C-10 de

59210 A-10 Portacable (carga 45 pies de cable C-10 de

/8pulg.)

/8pulg)

Portacable (carga 90 pies de cable C-8, C-9

/8pulg)

/8pulg.

/8pulg

/8pulg.

59425 A-36 Carrito para cable 65687 Juego de mordazas para la K-60SP

NOTA! Consulte el Catálogo Ridge para un listado com-

pleto de herramientas de corte y accesorios.

Instrucciones de mantenimiento

ADVERTENCIA

Asegure que la máquina esté desenchufada de la fuente de suministro antes de efectuarle cualquier mantenimiento o ajuste.

999-997-050.10_REV. B 43

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 46

Limpiadora de desagües K-60SP

Lubricación

Engrase la máquina por los acoplamientos correspon dientes ubicados en el alojamiento de las mordazas una vez a la semana si la máquina se usa todos los días; una vez al mes, si se la usa con menor frecuencia.

NOTA! No es necesario lubricar el eje del motor.

Cables

Los cables deben lavarse a fondo con agua para prevenir los efectos dañinos de sedimentos y compuestos químicos para la limpieza de desagües. Periódicamente lu brique los cables y acoplamientos con Inhibidor de la o xidación de cables RIDGID.

Cuando no estén en uso, almacene los cables bajo techo para evitar su deterioro por los agentes naturales.

Los cables deben recambiarse cuando se vuelvan muy corroídos o desgastados. Un cable está desgastado cuan do sus espirales exteriores se han aplanado.

Conjunto del embrague (Juego de mordazas)

El conjunto de las mordazas del embrague debe limpiarse periódicamente.

4. Limpie el conjunto de las mordazas, la tapa y la parte interior del alojamiento para las mordazas.

5. Si están desgastadas, recambie el conjunto de las mordazas.

6. Instale las mordazas en el alojamiento y vuelva a atornillar la tapa.

7. Gire la perilla de ajuste hacia la derecha hasta que el conjunto de mordazas toque la tapa. Esto asegurará que el conjunto de las mordazas se encuentra bien alineado.

8. Acople el alojamiento de las mordazas a la máquina con los tornillos de cabeza de cubo.

NOTA! Asegure que las pestañas en la envoltura plás-

tica están seguras dentro del alojamiento de las mordazas.

1. Pare la máquina sobre la parte delantera de su bastidor. Asegure que la palanca del embrague esté en su posición más elevada. Con una llave hexagonal de 1/ pulgada, extraiga los dos (2) tornillos de cabeza de cubo situados en el alojamiento para las mordazas (Figura 11).

Figura 11 – Extracción de los tornillos de cabeza de cubo

2. Extraiga el alojamiento para las mordazas. El conjunto de las mordazas del embrague se encuentra dentro del alojamiento para las mordazas.

3. Desmonte la tapa para el juego de mordazas girándola en el sentido contrario al de las manecillas del reloj (Figura 12).

Figura 12 – Desmonte la tapa del juego de mordazas

Recambio de la correa de accionamiento

(Figura 11).

2. Extraiga el alojamiento para las mordazas.

3. En el costado de la máquina afloje la tuerca de inmovilización (Figura 13).

4. Con una llave hexagonal de 3/16pulgada, gire el tornillo de retención para la regulación del motor hasta que la

999-997-050.10_REV. B44

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 47

correa quede lo suficientemente suelta como para extraerla.

Limpiadora de desagües K-60SP

Figura 14 – Apriete la tuerca de inmovilización

Si la máquina ha quedado expuesta a temperaturas bajo 0° C, se la debe precalentar haciéndola funcionar sin carga por unos 10 a 20 minutos. Los cojinetes o roda mientos estarán congelados si no se la calienta. Si a la máquina se la deja expuesta a la intemperie por algún tiempo, se humedecerán las bobinas del motor y el motor se quemará.

Figura 13 – Afloje la tuerca de inmovilización

5. Coloque la correa nueva y pare la máquina sobre la parte inferior del bastidor (posición de funcionamiento) para que la correa se tense con el peso del motor.

6. Gire el tornillo de retención para la regulación del motor justo hasta que tope el motor. Una vez que el tornillo de retención toque el motor, gírelo a la derecha en media vuelta más.

NOTA! Cuando lo apriete, no clave este tornillo de re-

tención en el motor.

7. Mientras sostiene el tornillo de retención con la llave hexagonal de movilización (Figura 14).

8. Acople el alojamiento para las mordazas a la máquina con los tornillos de cabeza de cubo.

/16pulgada, apriete la tuerca de in-

Almacenamiento de la máquina

Los equipos propulsados a motor deben guardarse bajo techo o bien cubiertos para protegerlos de la lluvia o nieve. Almacene la limpiadora de desagües bajo llave donde no la puedan alcanzar los niños y personas inexpertas. En manos de personas sin entrenamiento, esta máquina puede causar lesiones graves.

Servicio y reparaciones

ADVERTENCIA

La sección “Instrucciones para el mantenimiento” trata la mayor parte de los servicios requeridos por esta máquina. Cualquier problema que no haya sido mencionado en esta sección debe ser resuelto únicamente por un técnico de reparaciones autorizado de RIDGID.

La herramienta debe llevarse a un Servicentro Autorizado Independiente RIDGID o devuelta a la fábrica. Todas las reparaciones hechas por los establecimientos de servicio Ridge están garantizadas de estar libres de defectos de material y de mano de obra.

ADVERTEN CIA

cambio idénticas cuando se le hacen mantenimiento o repa raciones a esta máquina. Si no se siguen estas ins truc ciones, pueden producirse choques eléctricos u otras lesiones graves.

Sólo deben usarse piezas de re-

999-997-050.10_REV. B 45

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 48

Limpiadora de desagües K-60SP

999-997-050.10_REV. B46

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 49

Diagrama de cableado

115V/60 Hz

1 Negro

3 Azul

Motor

7 Rojo

4 Blanco

2 Marrón

Limpiadora de desagües K-60SP

Cordón de suministro

Blanco Negro Verde

230V/50 Hz

Motor

1 Negro

3 Azul

7 Rojo

4 Blanco

2 Marrón

Verde

Cordón de suministro

Azul

Marrón

Ver./Ama.

999-997-050.10_REV. B 47

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 50

Limpiadora de desagües K-60SP

999-997-050.10_REV. B48

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 51

RIDGID®K-60SP Drain Cleaning Machine

EC DECLARATION

5011050 Conforms to UL 62841-1 Certified to CSA C22.2#62841-1

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Page 52

What is covered

RIDGID®tools are warranted to be free of defects in workmanship and material.

How long coverage lasts

This warranty lasts for the lifetime of the RIDGID®tool. Warranty coverage ends when the product becomes unusable for reasons other than defects in workmanship or material.

How you can get service

To obtain the benefit of this warranty, deliver via prepaid transportation the complete product to RIDGE TOOL COMPANY, Elyria, Ohio, or any authorized RIDGID

INDEPENDENT SERVICE CENTER.

Pipe wrenches and other hand tools should be returned to the place of purchase.

What we will do to correct problems

Warranted products will be repaired or replaced, at RIDGE TOOL’S option, and returned at no charge; or, if after three attempts to repair or replace during the warranty period the product is still defective, you can elect to receive a full refund of your purchase price.

What is not covered

Failures due to misuse, abuse or normal wear and tear are not covered by this warranty. RIDGE TOOL shall not be responsible for any incidental or consequential damages.

How local law relates to the warranty

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This warranty gives you specific rights, and you may also have other rights, which vary, from state to state, province to province, or country to country.

No other express warranty applies

This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID

products. No employee, agent, dealer, or other person is authorized to alter this warranty or make any other warranty on behalf of the RIDGE TOOL COMPANY.

Ce qui est couvert

Les outils RIDGID

sont garantis contre tous vices de matériaux et de main d’oeuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l’outil RIDGID®. La couverture cesse dès lors que le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d’oeuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d’expédier le produit complet en port payé à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID

agréé. Les clés

à pipe et autres outils à main doivent être ramenés au lieu d’achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis réexpédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant la période de validité de la garantie le produit s’avère toujours défectueux, vous aurez l’option de demander le remboursement intégral de son prix d’achat.

Ce qui n’est pas couvert

Les défaillances dues au mauvais emploi, à l’abus ou à l’usure normale ne sont pas couvertes par cette garantie. RIDGE TOOL ne sera tenue responsable d’aucuns dommages directs ou indirects.

L’influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l’exclusion des dommages directs ou indirects, il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des droits spécifiques qui peuvent être éventuellement complétés par d’autres droits prévus par votre législation locale.

Il n’existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits

. Aucun employé, agent, distributeur ou tiers n’est autorisé à modifier cette garantie ou à offrir

RIDGID une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.

FULL LIFETIME

WARRANTY

Against Material Defects

& Workmanship

FULL LIFETIME WARRANTY (garantie légale étendue à la durée de vie du produit,

voir conditions de garantie / legal warranty extended to the product lifecyle,

see warranty conditions)

Qué cubre

Las herramientas RIDGID

están garantizadas contra defectos de la mano de obra y de los

materiales empleados en su fabricación.

Duración de la cobertura

Esta garantía cubre a la herramienta RIDGID

durante toda su vida útil. La cobertura de la garantía cadu ca cuando el producto se torna inservible por razones distintas a las de defectos en la mano de obra o en los materiales.

Cómo obtener servicio

Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la totalidad del producto a RIDGE TOOL COMPANY, en Elyria, Ohio, o a cualquier Servicentro Independiente RIDGID®. Las llaves para tubos y demás herramientas de mano deben devolverse a la tienda donde se adquirieron.

Lo que hacemos para corregir el problema

El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGE TOOL, y devuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido tres veces durante el período de su garantía, Ud. puede optar por recibir un reembolso por el valor total de su compra.

Lo que no está cubierto

Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. RIDGE TOOL no se hace responsable de daño incidental o consiguiente alguno.

Relación entre la garantía y las leyes locales

Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños incidentales o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada anteriormente no rija para Ud. Esta garantía le otorga derechos específicos, y puede que, además, Ud tenga otros derechos, los cuales varían de estado a estado, provincia a provincia o país a país.

No rige ninguna otra garantía expresa

Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos RIDGID

. Ningún empleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u ofrecer cualquier otra garantía en nombre de RIDGE TOOL COMPANY.

Printed 11/18 999-997-050.10 EC43911 REV. A

Find Quality Products Online at: [email protected]

The Emerson logo and RIDGID logo are registered trademarks of Emerson Electric Co. or RIDGID, Inc. in the U.S. and other countries.

All other trademarks belong to their respective holders.

www.GlobalTestSupply.com
