Page 1
La cintreuse 456 Tri-Bender sert au cintrage des tubes recuits Ø 1/4",
5
/16" et 3/8".
Le port systématique de lunettes de sécurité s’im-
pose afin de limiter les risques de blessure oculaire.
Utilisation générale
1. Relevez la poignée de cintrage afin de positionner le tube dans la
rainure appropriée de la poignée à galet. Assurez-vous que le tube
s’engage bien dans la bride
(Figure 1)
.
2. Rabattez la poignée de cintrage jusqu’au tube, puis fermez-la contre
la poignée de gabarit jusqu’à ce que le repère « 0 » de la poignée
de cintrage s’aligne sur le repère d’angle de cintrage approprié de la
poignée à galet
(Figure 2)
.
Figure 1 Figure 2
Repérage de l’axe de cintrage par
rapport à un élément donné (embout
de tuyau, coude, etc.)
Coudes à 90°
• Repérez l’axe de cintrage (X) en marquant le tube à la distance
voulue d’un élément existant (embout de tuyau, coude, etc.). Ceci
donnera l’axe de la partie coudée du tuyau.
• Positionnez le tube dans la cintreuse comme indiqué à
l’article 1
.
• Si l’élément existant se trouve à la gauche du repère tracé sur le tube
(Figure 3 – Avant)
, alignez le repère sur la ligne « L » de la poignée
de cintrage.
• Si l’élément existant se trouve à la droite du repère tracé sur le tube
(Figure 4 – Avant)
, alignez le repère sur la ligne « R » de la poignée
de cintrage.
Figure 3 – Avant (Before) Figure 3 – Après (After)
Ridge Tool Company/Elyria, Ohio, U.S.A.
6/09
Printed in U.S.A. 999-998-655.10

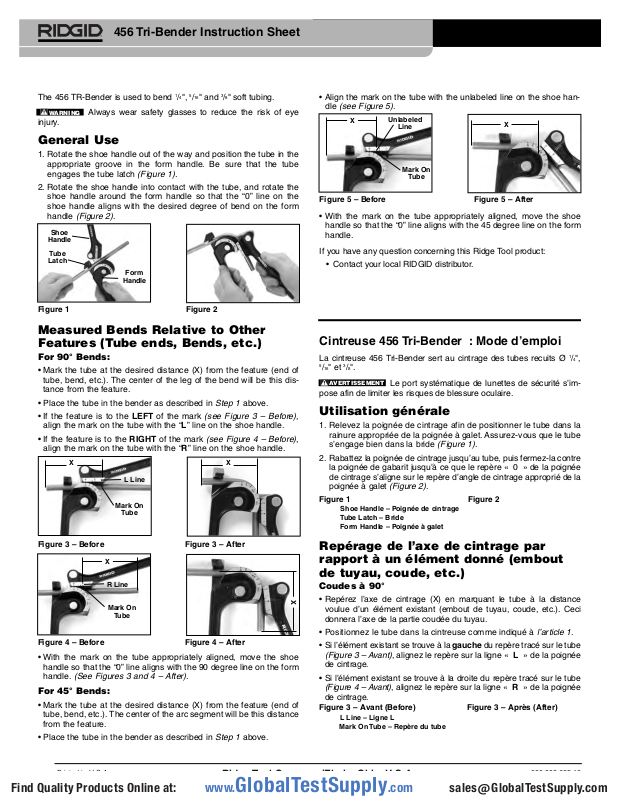

456 Tri-Bender Instruction Sheet
• Align the mark on the tube with the unlabeled line on the shoe han-
dle
(see Figure 5)
.
Figure 5 – Before Figure 5 – After
• With the mark on the tube appropriately aligned, move the shoe
handle so that the “0” line aligns with the 45 degree line on the form
handle.
If you have any question concerning this Ridge Tool product:
• Contact your local RIDGID distributor.
The 456 TR-Bender is used to bend
1
/4", 5/16" and 3/8" soft tubing.
Always wear safety glasses to reduce the risk of eye
injury.
General Use
1. Rotate the shoe handle out of the way and position the tube in the
appropriate groove in the form handle. Be sure that the tube
engages the tube latch
(Figure 1).
2. Rotate the shoe handle into contact with the tube, and rotate the
shoe handle around the form handle so that the “0” line on the
shoe handle aligns with the desired degree of bend on the form
handle
(Figure 2)
.
Figure 1 Figure 2
Measured Bends Relative to Other
Features (Tube ends, Bends, etc.)
For 90° Bends:
• Mark the tube at the desired distance (X) from the feature (end of
tube, bend, etc.). The center of the leg of the bend will be this distance from the feature.
• Place the tube in the bender as described in
Step 1
above.
• If the feature is to the LEFT of the mark
(see Figure 3 – Before),
align the mark on the tube with the “L” line on the shoe handle.
• If the feature is to the RIGHT of the mark
(see Figure 4 – Before)
,
align the mark on the tube with the “R” line on the shoe handle.
Figure 3 – Before Figure 3 – After
Figure 4 – Before Figure 4 – After
• With the mark on the tube appropriately aligned, move the shoe
handle so that the “0” line aligns with the 90 degree line on the form
handle.
(See Figures 3 and 4 – After).
For 45° Bends:
• Mark the tube at the desired distance (X) from the feature (end of
tube, bend, etc.). The center of the arc segment will be this distance
from the feature.
• Place the tube in the bender as described in
Step 1
above.
Shoe
Handle
Tube
Latch
Form
Handle
Mark On
Tube
X
X
Mark On
Tube
X
L Line
R Line
X
Mark On
Tube
X
Unlabeled
Line
X
WARNING
Cintreuse 456 Tri-Bender : Mode d’emploi
AVERTISSEMENT
Shoe Handle – Poignée de cintrage
Tube Latch – Bride
Form Handle – Poignée à galet
L Line – Ligne L
Mark On Tube – Repère du tube
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 2
Ridge Tool Company/Elyria, Ohio, U.S.A.
2
Figure 4 – Avant (Before) Figure 4 – Après (After)
• Une fois le repère du tube correctement aligné, rabattez la poignée
de cintrage jusqu’à aligner son repère « 0 » sur la ligne « 90º » de
la poignée à galet
(Figures 3 et 4 – Après)
.
Coudes à 45° :
• Repérez l’axe de cintrage (X) en marquant le tube à la distance
voulue d’un élément existant (embout de tuyau, coude, etc.). Ceci
donnera l’axe du rayon coudé du tuyau.
• Positionnez le tube dans la cintreuse comme indiqué à
l’article 1
.
• Alignez le repère tracé sur le tube sur la ligne vierge de la poignée
de cintrage
(Figure 5)
.
Figure 5 – Avant (Before) Figure 5 – Après (After)
• Une fois le repère du tube correctement aligné, rabattez la poignée
de cintrage jusqu’à aligner son repère « 0 » sur la ligne « 45º »
de la poignée à galet.
Pour tous renseignements complémentaires visant ce produit Ridge
Tool, veuillez :
• Contacter votre distributeur RIDGID local.
• Coloque el tubo en la hendidura del doblatubos como se describe
en el
Paso 1
.
• Si el punto del tubo elegido como referencia se encuentra a la
izquierda de la marca en el tubo
(vea la Figura 3 - antes)
, alinee la
marca en el tubo con la línea “L” en la zapata.
• Si el punto del tubo elegido como referencia se encuentra a la
derecha de la marca en el tubo
(vea la Figura 4 - antes)
, alinee la
marca en el tubo con la línea “R” en la zapata.
Figura 3 – Antes (Before) Figura 3 – Después (After)
Figura 4 – Antes (Before) Figura 4 – Después (After)
• Coloque la marca en el tubo en el punto preciso; luego gire el mango
de la zapata con el fin de que su línea "0" se alinee con la línea de
90° en el mango principal.
(Vea las Figuras 3 y 4 – después)
.
Curvaturas de 45 grados:
• Marque el tubo donde desea curvarlo. La distancia entre la marca
y el extremo del tubo, o entre la marca y cualquier otra característica del tubo que use como referencia, la llamaremos X. El centro
del segmento arqueado quedará a esta distancia (X) del extremo
del tubo o de otro punto de referencia elegido.
• Coloque el tubo en la hendidura del doblatubos como se describió
anteriormente en el
Paso 1
.
• Alinee la marca en el tubo con la línea no rotulada en la zapata (vea
la Figura 5).
Figura 5 – Antes (Before) Figura 5 – Después (After)
• Coloque la marca en el tubo en el punto preciso; luego gire el
mango de la zapata con el fin de que su línea "0" se alinee con la
línea de 45° en el mango principal.
Si tiene alguna pregunta acerca de este producto de Ridge Tool:
• Contacte al distribuidor de RIDGID en su localidad.
Unlabeled Line – Ligne vierge
Mark On Tube – Repère du tube
El Doblatubos triple No. 456 sirve para curvar tubos blandos de 1/4, 5/
16
y 3/8pulgada.
Para proteger sus ojos, siempre use anteojos de
seguridad mientras trabaja con esta herramienta.
Modo de empleo
1. Levante el mango de la zapata para quitarla de encima y coloque
el tubo que desea doblar en la hendidura curva del aparato.
Asegure que el tubo quede sujeto por el retén
(Figura 1)
.
2. Baje el mango de la zapata hasta topar el tubo y luego gírelo por
sobre la hendidura curva para que la marca “O” en la zapata se alinee con el grado de curvatura deseado en el mango principal.
(Figura 2)
.
Figura 1 Figura 2
Medición de la distancia de la curvatura con relación a un punto de referencia en el tubo (extremo, codo, etc.)
Curvaturas de 90 grados:
• Marque el tubo donde desea curvarlo. La distancia entre la marca y
el extremo del tubo, o entre la marca y cualquier otra característica
del tubo que se use como referencia, la llamaremos X. El centro del
tramo de la curvatura quedará a esta distancia (X) del extremo del
tubo o de cualquier otro punto elegido como referencia.
Instrucciones de uso del Doblatubos triple
No. 456
Shoe Handle – Mango de la zapata
Tube Latch – Retén
Form Handle – Mango principal
L Line – Línea "L"
Mark On Tube – Marca en el tubo
R Line – Línea "R"
Mark On Tube – Marca en el tubo
Unlabeled Line – Línea no rotulada
Mark On Tube – Marca en el tubo
456 Tri-Bender Instruction Sheet
ADVERTENCIA
R Line – Ligne R
Mark On Tube – Repère du tube
