Page 1
K-1500G
Drain Cleaning
Machine
OPERATOR’S
MANUAL
• Français – 13
• Castellano – pág. 27
WARNING!
Read this Operator’s Manual
carefully before using this tool.
Failure to understand and follow the contents of this manual
may result in carbon monoxide
poisoning, fire and/or serious
personal injury.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 2
K-1500G Drain Cleaning Machine
Table of Contents
Recording Form for Machine Model and Serial Number............................................................................................1
General Safety Information
Work Area Safety ........................................................................................................................................................2
Personal Safety ...........................................................................................................................................................2
Tool Use and Care ......................................................................................................................................................2
Service ........................................................................................................................................................................2
Specific Safety Information
Drain Cleaner Safety ...................................................................................................................................................2
Description, Specifications and Standard Equipment
Description ..................................................................................................................................................................3
Specifications ..............................................................................................................................................................3
Standard Equipment....................................................................................................................................................4
Cables and Tools ........................................................................................................................................................4
Machine Assembly
Instructions for Installing Handle .................................................................................................................................4
Instructions for Engine.................................................................................................................................................5
Machine Inspection .......................................................................................................................................................5
Machine and Work Area Set Up ...................................................................................................................................5
Operation Instructions ..................................................................................................................................................6
Special Procedures
Reverse Operation ......................................................................................................................................................8
Cable Applications.......................................................................................................................................................8
Accessories
Cable Selection ...........................................................................................................................................................9
Tool Selection..............................................................................................................................................................9
Accessories .................................................................................................................................................................9
Maintenance Instructions
Lubrication.................................................................................................................................................................10
Cables .......................................................................................................................................................................10
Clutch Jaw Replacement...........................................................................................................................................10
Removing Clutch End Play........................................................................................................................................10
V-Belt Adjustment......................................................................................................................................................11
Machine Storage..........................................................................................................................................................11
Service and Repair ......................................................................................................................................................11
Lifetime Warranty..........................................................................................................................................Back Cover
Ridge Tool Companyii
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 3
K-1500G
Drain Cleaning Machine
K-1500G Drain Cleaning Machine
Record Serial Number below and retain product serial number which is located on nameplate.
Serial
No.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 4
K-1500G Drain Cleaning Machine
General Safety Information
WARNING! Read and understand all instructions. Failure
to follow all instructions listed below may
result in carbon monoxide poisoning, fire
and/or serious personal injury.
SAVE THESE INSTRUCTIONS!
Work Area Safety
• Keep your work area clean and well lit. Cluttered
benches and dark areas invite accidents.
• Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases, or dust. Tools create sparks which
may ignite the dust or fumes.
• Keep bystanders, children, and visitors away while
operating a tool. Distractions can cause you to lose
control.
• Keep the engine at least one meter (3 feet) away
from buildings and other equipment during operation. Do not place flammable objects close to
engine. Procedures should be followed to prevent fire
hazards and to provide adequate ventilation.
Personal Safety
• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not
use tool while tired or under the influence of drugs,
alcohol, or medications. A moment of inattention
while operating power tools may result in serious personal injury.
• Dress properly. Do not wear loose clothing or jew-
elry. Contain long hair. Keep your hair, clothing, and
gloves away from moving parts. Loose clothes, jew-
elry, or long hair can be caught in moving parts.
• Store idle tools out of the reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
• Maintain tools with care. Keep cutting tools sharp
and clean. Properly maintained tools with sharp cutting
edges are less likely to bind and are easier to control.
• Check for misalignment or binding of moving parts,
breakage of parts, and any other condition that
may affect the tool’s operation. If damaged, have the
tool serviced before using. Many accidents are
caused by poorly maintained tools.
• Use only accessories that are recommended by the
manufacturer for your tool. Accessories that may
be suitable for one tool may become hazardous when
used on another tool.
• Disconnect the spark plug wire before making any
adjustments or repairing tool. Such preventative
measures reduce the risk of starting the tool accidentally.
• Keep handles dry and clean; free from oil and
grease. Allows for better control of the tool.
Service
• Tool service must be performed only by qualified
repair personnel. Service or maintenance performed
by unqualified repair personnel could result in injury.
• When servicing a tool, use only identical replace-
ment parts. Follow instructions in the Maintenance
Section of this manual. Use of unauthorized parts or
failure to follow maintenance instructions may create a
risk of injury.
Specific Safety Information
• Remove adjusting keys or wrenches before turning
the tool ON. A wrench or a key that is left attached to
a rotating part of the tool may result in personal injury.
• Do not over-reach. Keep proper footing and bal-
ance at all times. Proper footing and balance enables
better control of the tool in unexpected situations.
• Use safety equipment. Always wear eye protection.
Dust mask, non-skid safety shoes, hard hat, or hearing protection must be used for appropriate conditions.
Tool Use and Care
• Do not force tool. Use the correct tool for your
application. The correct tool will do the job better and
safer at the rate for which it is designed.
Ridge Tool Company2
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Read this operator’s manual carefully before using
the K-1500G Drain Cleaner. Failure to understand
and follow the contents of this manual may result
in carbon monoxide poisoning, fire and/or serious
personal injury.
Machine Safety
• Wear leather mitt provided with the machine. Never
grasp a rotating cable with a rag or glove. Could be-
come wrapped around the cable and cause serious
injury.
• Do not overstress cables. Keep hand on the cable
WARNING
Page 5
K-1500G Drain Cleaning Machine
for control when machine is running. Overstressing
cables because of obstruction may cause twisting,
kinking or breaking of the cable and result in serious
injury.
• Position machine within three feet of inlet. Use
front end guide hose when it is difficult to locate
the machine near the access or clean-out. Greater
distances can result in cable twisting or kinking.
• Do not operate machine in (REV) reverse. Operating
machine in reverse can result in cable damage and is
used only to back tool out of an obstruction.
• Operate machine from the side with the cable
clutch. Allows for better control of the machine.
• Use rear guide hose. Prevents cable from whipping
and picking up debris.
• Never operate machine with belt guard removed.
Fingers can be caught between the belt and pulley.
• Be careful when cleaning drains where cleaning
compounds have been used. Avoid direct contact
with skin and eyes. Serious burns can result from
some drain cleaning compounds.
• Machine is made to clean drain lines 2 to 10 di-
ameter. Follow instructions in Operator’s Manual
on machine uses. Other uses may increase the risk of
injury.
• Use caution when handling gasoline. Refuel in
well-ventilated area. Do not overfill fuel tank and do
not spill fuel. Make sure tank cap is closed properly. Gasoline is extremely flammable and is explosive
under certain conditions.
• Never run the engine in an enclosed or confined
area. Exhaust contains poisonous carbon monoxide
gas; exposure may cause loss of consciousness and
may lead to death. Exhaust also contains chemicals
that the State of California believes may cause cancer
or reproductive harm.
• Be careful not to touch the muffler while it is hot.
To avoid severe burns or fire hazards, let the engine cool before transporting or storing it indoors.
The muffler becomes very hot during operation and remains hot for a while after stopping the engine.
Description, Specifications and
Standard Equipment
Description
The RIDGID K-1500G Drain Cleaning Machine is designed to clean 2 to 10 lines in diameter and 300 feet
in length. Machine is driven by a 6 HP gasoline engine
and has a transmission with three forward speeds and
one reverse.
Machine is designed to use sectional-type cable that
has a quick coupling system for disconnecting tools.
The cable is manually fed in and out of the machine
and the rotation of the cable is controlled by a clutch handle. The cable stops instantly when the clutch handle is
released.
Specifications
Line Capacity.................2 through 10 lines,
300in distance using
11/4 cable
Clutch ............................Instant Acting
Cable Speed
Transmission has three FORWARD speeds and one
REVERSE. Use 3rd gear, 500 RPM for most drain cleaning applications. A slower cable speed, 2nd or 1st gear,
may be more effective depending on the nature of the obstruction.
1st Gear.........................333 RPM
2nd Gear .......................425 RPM
3rd Gear ........................500 RPM
REVERSE .....................250 RPM
Engine ...........................6 HP Gasoline Engine with
Reversible gear transmission
and automatic throttle control
NOTE! Use only NO-LEAD gasoline in engine
Weight ...........................190 Lbs.
7
/8 or
Ridge Tool Company 3
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 6
K-1500G Drain Cleaning Machine
Standard Equipment
Machine Options
Catalog Model
No. No. Description
44587 K-1500G Machine Only with A-1 Glove, A-12
48462 K-1500G Machine with Standard Equipment,
w/C-14 includes:
Cables and Leaders
Catalog Model
No. No. Description
92280 C-11 15Standard All-Purpose Wind,
62285 C-12 15Extra-Heavy-Duty Wind,
62295 C-14 15Heavy-Duty Wind,
62300 C-15 15Extra-Flexible Wind,
63090 T-27 1
62275 C-10 15Standard All-Purpose Wind,
NOTE! C-10 (7/8 Dia.) cable should be used to clean 2 diameter
drains. Requires A-368X jawset and 7/8 tools.
Coupling Pin Key and A-34-10 Rear
Guide Hose
– Ten Sections Of C-14 Cable,
Total 150 Feet
– Three A-8 Cable Carriers
– A-1 Left-Hand Mitt
– A-12 Coupling Pin Key
– A-34-12 Rear Guide Hose
– A-2864 Hex Key
– A-3516 Hex Key
– A-3 Tool Box
– T-2 Heavy-Duty Straight Auger
– T-4 Heavy-Duty Funnel Auger
– T-6 Retrieving Auger
– T-8 Grease Cutter
– T-13 Sawtooth Cutter
– T-50 Sharktooth Cutter
3
Good for 4 Traps, 3 - 8 Lines.
4 - 10 Long Runs, No 4 Traps.
Through Cleanout, No 4 Traps.
Good for Traps.
1
/4 x 25Leader
1
/2 Pitch. 3 - 10 Lines
1
/2 Pitch. 3 - 6 Lines
Requires A-368X Jaws and
/8 Pitch.
3
/8 Pitch.
7
/8 Tools
Tools for C-11, C-12, C-14 and C-15 Cables 11/4
Catalog Model
No. No. Description
62840 T-1 Straight Auger
61800 T-2 Heavy-Duty Straight Auger
63105 T-3 Funnel Auger
61790 T-4 Heavy-Duty Funnel Auger
63190 T-5 Straight Retrieving Auger
63195 T-6 Funnel Retrieving Auger
63200 T-7 Hook Auger
63205 T-8 Grease Cutter, 2
63210 T-9 Grease Cutter, 3
62845 T-10 Grease Cutter, 4
59480 T-11 “H” Cutter, 2
59485 T-12 “H” Cutter, 3
61970 T-13 Sawtooth Cutter, 2
61975 T-14 Sawtooth Cutter, 3
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
61770 T-15A Expanding Cutter, 4 - 6
61825 T-15B Expanding Cutter, 6 - 8
61960 T-16 Spiral Bar Cutter, 4
61850 T-17 Spiral Bar Cutter, 6
61855 T-18 Spiral Bar Cutter, 8
59625 T-21 Spiral Sawtooth Cutter, 2
1
/2
63075 T-22 Spiral Sawtooth Cutter, 3
63085 T-23 Spiral Sawtooth Cutter, 4
59765 T-24 4-Blade Cutter, 2
59770 T-25 4-Blade Cutter, 3
59775 T-26 4-Blade Cutter, 4
59780 T-26A 4-Blade Cutter, 5
1
/2
1
/2
1
/2
1
/2
98030 T-50 Three Blade, 34 5
98035 T-50-1 Sharktooth Cutter, 3
98040 T-50-2 Sharktooth Cutter, 4
98045 T-50-3 Sharktooth Cutter, 6
63110 T-31 Chain Knocker, 34 Pipe
63115 T-32 Chain Knocker, 6 Pipe
63120 T-33 Chain Knocker, 8 Pipe
63145 T-38 Flue Brush, 1
63150 T-39 Flue Brush, 2
63155 T-40 Flue Brush, 2
63160 T-41 Flue Brush, 3
63165 T-42 Flue Brush, 3
63170 T-43 Flue Brush, 4
63175 T-44 Flue Brush, 4
63240 T-45 Flue Brush, 5
63180 T-46 Flue Brush, 5
1
/2
1
/2
1
/2
1
/2
1
/2
63185 T-47 Flue Brush, 6
NOTE! See Ridge Tool Catalog for complete listing of
tools and accessories.
Machine Assembly
WARNING
To prevent serious injury, proper assembly of the
K-1500G Drain Cleaning Machine is required. The
following procedures should be followed:
Instructions for Installing Handle
1. Insert handle assembly into handle opening in base
and attach by means of four 3/8 bolts provided
(Figure 1).
Ridge Tool Company4
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 7
K-1500G Drain Cleaning Machine
Clutch Handle
Handle
Handle Bolts
Stabilizing Legs
Figure 1 – K-1500G Drain Cleaner
Instructions for Engine
1. Engine is shipped without oil. Fill with oil prior to
starting engine (See enclosed Engine Owner’s
Manual for details).
CAUTION
gine failure.
Failure to fill engine with oil will result in en-
3. Inspect the Drain Cleaning Machine for any broken,
missing, misaligned or binding parts as well as any
other conditions which may affect the safe and normal
operation of the machine. If any of these conditions
are present, do not use the Drain Cleaning Machine
until any problem has been repaired.
4. Lubricate the Drain Cleaning Machine, if necessary,
according to the Maintenance Instructions.
5. Use tools and accessories that are designed for your
drain cleaner and meet the needs of your application.
The correct tools and accessories allow you to do the
job successfully and safely. Accessories suitable for
use with other equipment may be hazardous when
used with this drain cleaner.
6. Clean any oil, grease or dirt from all equipment handles and controls. This reduces the risk of injury due
to a tool or control slipping from your grip.
7. Inspect the cutting edges of your tools. If necessary,
have them sharpened or replaced prior to using the
Drain Cleaning Machine. Dull or damaged cutting
tools can lead to binding and cable breakage.
8. Inspect cables and couplings for wear and damage.
Cables should be replaced when they become
severely worn or corroded. A worn cable can be
identified when the outside coils become flat.
WARNING
Worn or damaged cables can break caus-
ing serious injury.
Machine Inspection
WARNING
To prevent serious i njury, inspect your Dr ain
Cleaning Machine. The following inspection procedures should be performed before each use.
1. Check engine crankcase oil level. If low, add oil (see
enclosed Engine Owner’s Manual for details).
2. Check engine fuel level. If low, add unleaded gasoline
with a pump octane rating of 86 or higher. (See en-
closed Engine Owner’s Manual for details).
WARNING
Refuel in well-ventilated area. Do not over fill fuel tank
and do not spill fuel. Make sure tank cap is closed
properly.
Use caution when handling gasoline.
Machine and Work Area Set-Up
WARNING
To prevent serious injury, proper set-up of the
machine and work area is required. The following
procedures should be following to set-up the machine.
1. Check work area for:
• Adequate lighting.
• Flammable liquids, vapors or dust that may ignite.
• Adequate ventilation for engine exhaust.
WARNING
oxide gas. Exposure may cause loss of consciousness
and may lead to death.
Exhaust contains poisonous carbon mon-
Ridge Tool Company 5
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 8
K-1500G Drain Cleaning Machine
2. Position the Drain Cleaning Machine within 3of
sewer inlet.
WARNING
Greater distance can result in cable twist-
ing or kinking.
NOTE! A front guide hose A-20 is available for areas
where the machine cannot be positioned within

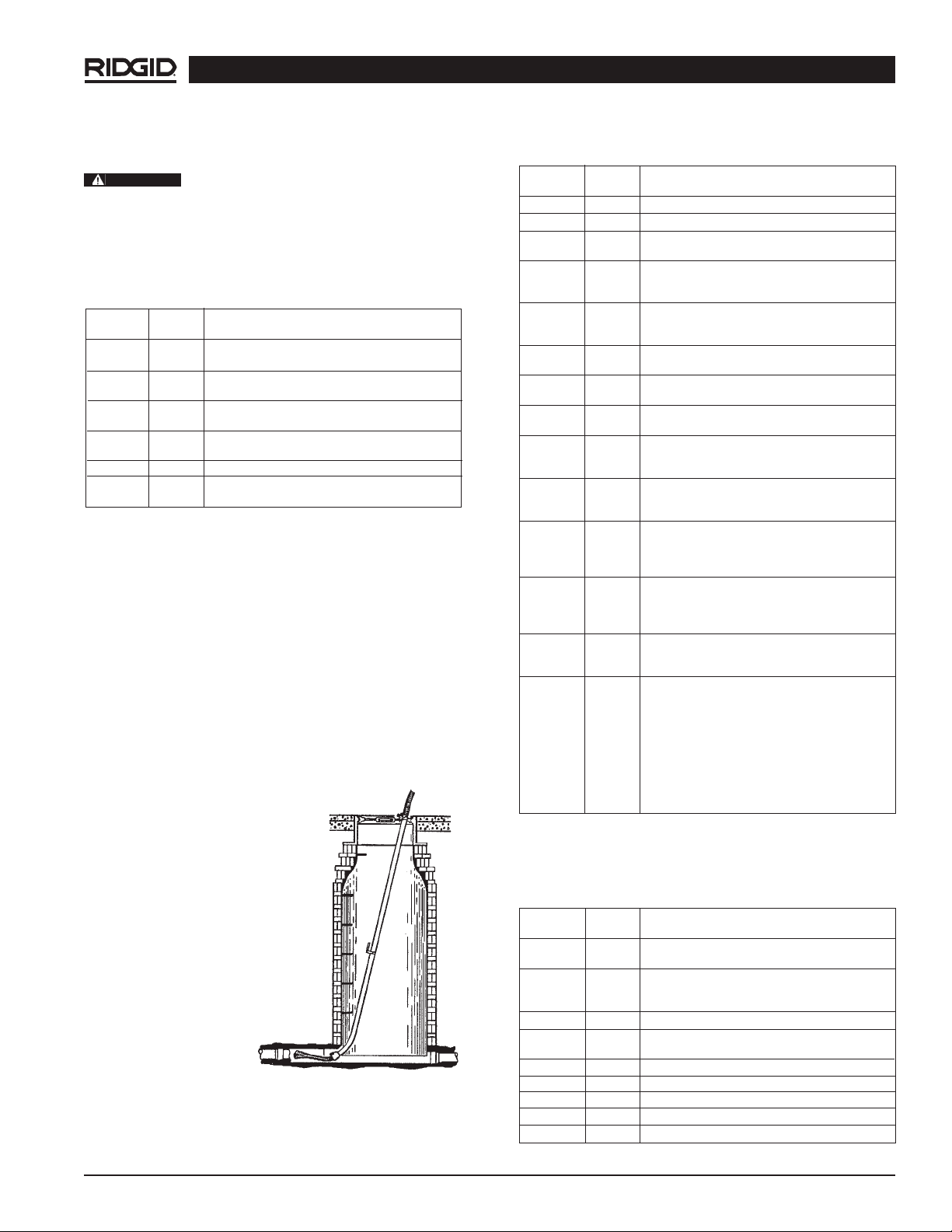

3 feet of inlet. Manhole guide pipe A-17 supports
cable when used in manholes.
3. Engage stabilizer legs to prevent movement of the
machine (Figure 1).
WARNING
Never couple more than one cable at a
time. Cable will extend behind rear guide tube.
6. Select and install the proper tool to the end of the
cable. The T-Slot Coupler allows the tool to be
snapped into the cable coupler (Figure 4). To remove tool, use the pin key to depress the plunger and
slide the coupling apart.
To Couple Cable
and Tools
Snap Together Insert Pin Slide Apart
Figure 4 – Coupling and Uncoupling Tools and Cables
NOTE! Proper Tool Selection
To Uncouple Cable and Tools
A good rule of thumb is to use a tool at least 1 smaller
than the line to be cleaned. The style of the tool is determined by the nature of the job and is left up to the
operator.
Operating Instructions
Figure 2 – Rear Hose Attachment
4. Attach the rear guide hose by sliding guide hose
adapter onto the guide hose pins (Figure 2).
WARNING
Do not use machine without rear guide
hose attached. Prevents cable whipping and possible
entanglement.
5. Insert first cable into front of machine (female end
first) and push through guide hose until approximately one foot remains out the front of the machine
(Figure 3).
WARNING
Wear mitts with rivets provided with machine.
Never grasp a rotating cable with a rag, cloth or
leather glove that may become wrapped around
the cable causing serious injury.
Always wear eye protection to protect your eyes
against dirt and other foreign objects. Wear rubber
soled, non-slip shoes.
Do not operate if clutch handle is damaged or does
not function properly. Clutch is a safety feature
designed to stop rotation of cable when released.
Never run engine in an enclosed or confined area.
CAUTION
It is important to know approximate distance
from inlet to main sewer or septic tank. Over-running
cable too far into main sewer or septic tank can cause
cables to knot up and prevent their return through small
lines. If main is 12 inches or larger and standard 1
1
/4
cable is being used, do not allow more than 10 to 15 feet
of overrun. When working into a septic tank do not
allow more than 3 to 5 feet overrun.
1. Place transmission shift lever in N (Neutral) position.
Figure 3 – Inserting Cable Into Front Of Machine
2. Set choke control handle at CHOKE and turn engine over a few times with pull starter.
Ridge Tool Company6
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 9
K-1500G Drain Cleaning Machine
3. When engine “catches” set choke control handle at
RUN and pull throttle control to desired speed.
4. Assume the correct operating posture in order to
maintain proper balance (Figure 5).
WARNING
Should an unexpected situation arise, this
posture provides you with the opportunity to keep control
of the machine and cable.
• Be sure you can quickly release the clutch handle.
• Hand must be on the cable to control its twisting action when it hits an obstruction.
10. To add cable, the following procedure should be followed:
• After reaching the end of each cable section, shift
transmission to NEUTRAL.
• Secure the cable by looping it in the line (Figure 6).
This procedure is especially useful when cleaning
a line with a steep grade.
• With line secured, insert another section of cable
in through the front of the machine (female end
first) until approximately one foot remains out the
front of the machine.
• Attach cable to cable in line and resume operation.
11. Continue to feed the cable into the line until resistance
or obstruction is encountered. This will become apparent to operator as it will be difficult to feed additional
cable into line and/or the cable will have a tendency to
twist sideways in operator’s hands.
12. If cable loads down in the obstruction, relieve load by
pulling back on cable with short, quick jerks to free cutter. Slowly advance cable back into the obstruction.
Repeat this process until the obstruction is clear.
Remember, make sure the cutter is rotating at all
times and never force the cable. At this point, progress
depends upon the sharpness of the tool and nature of
the obstruction.

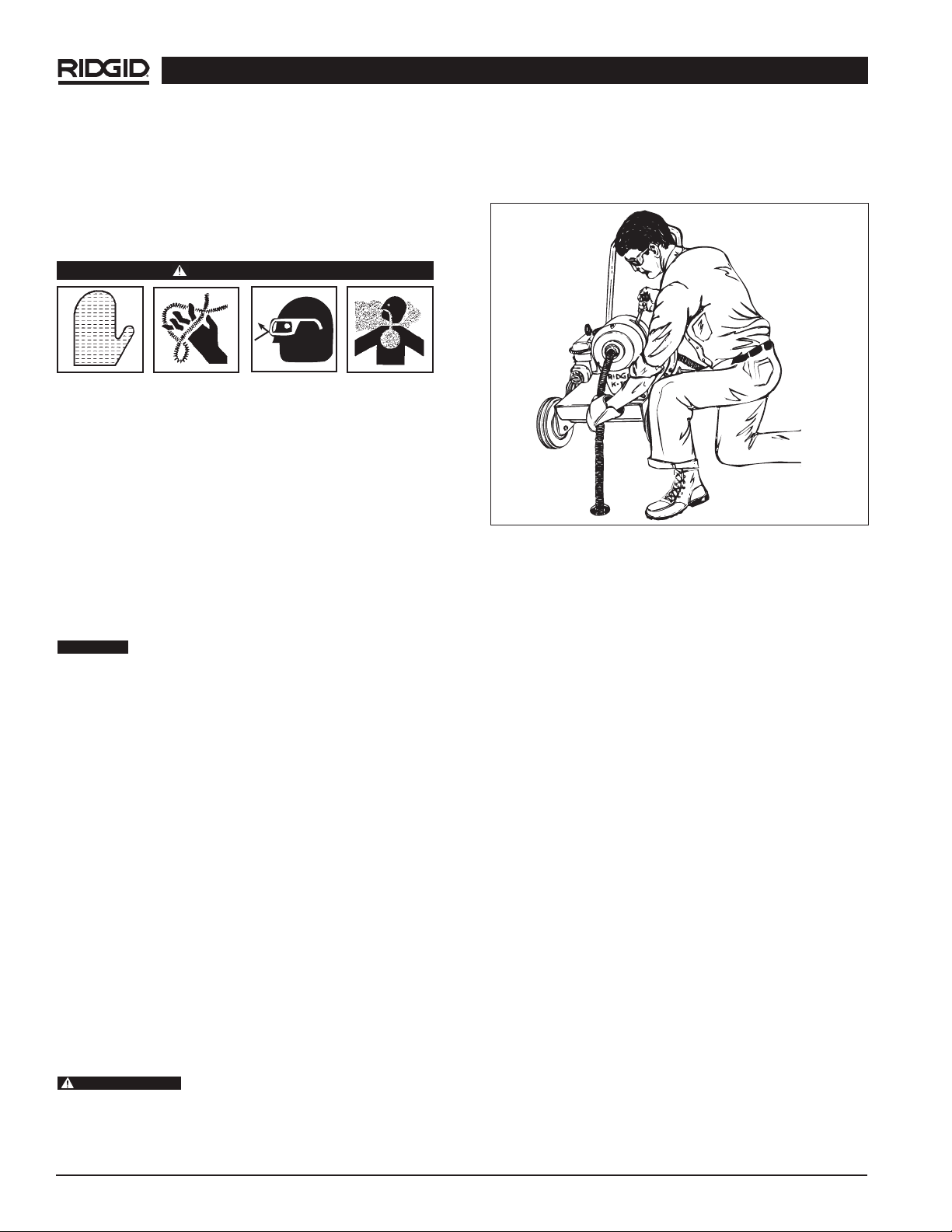

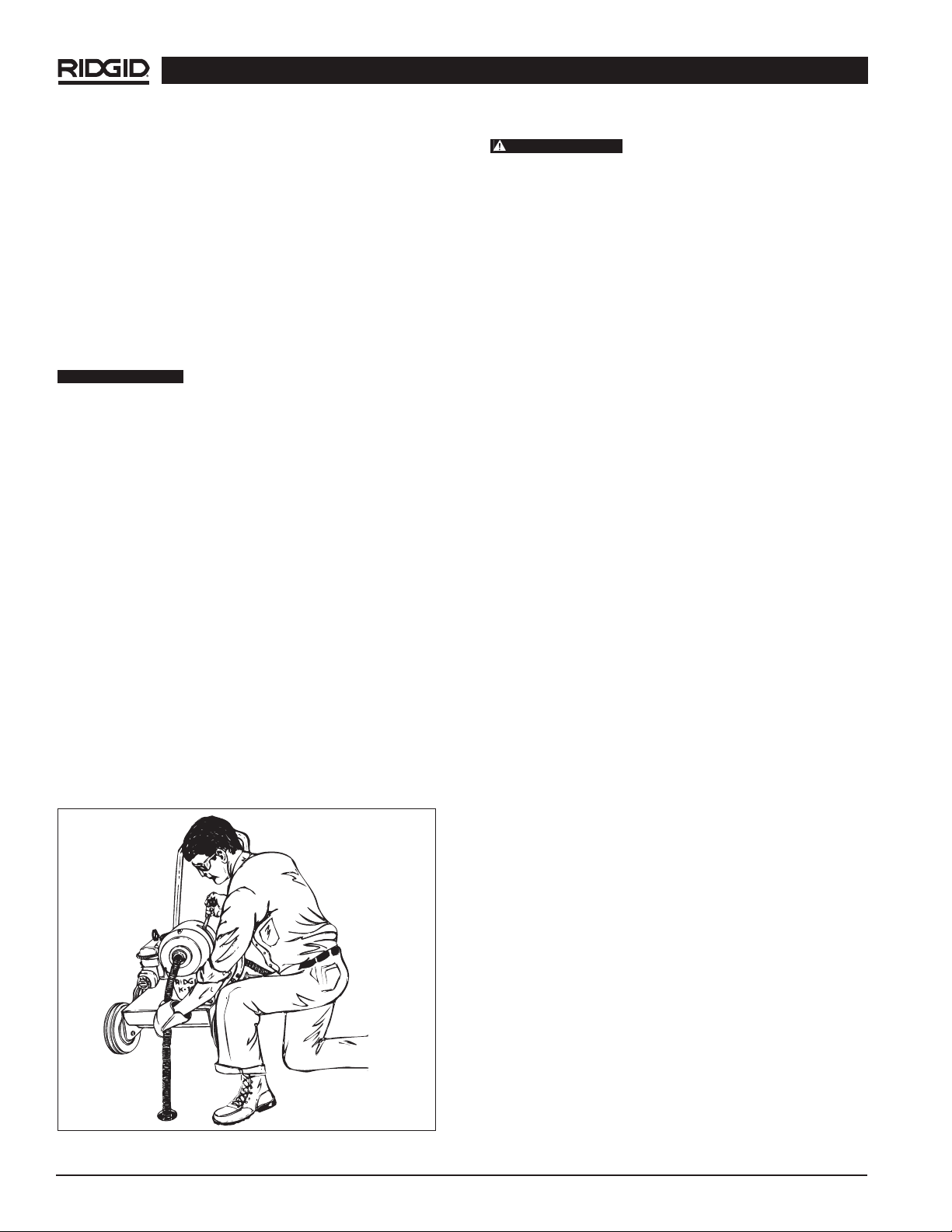

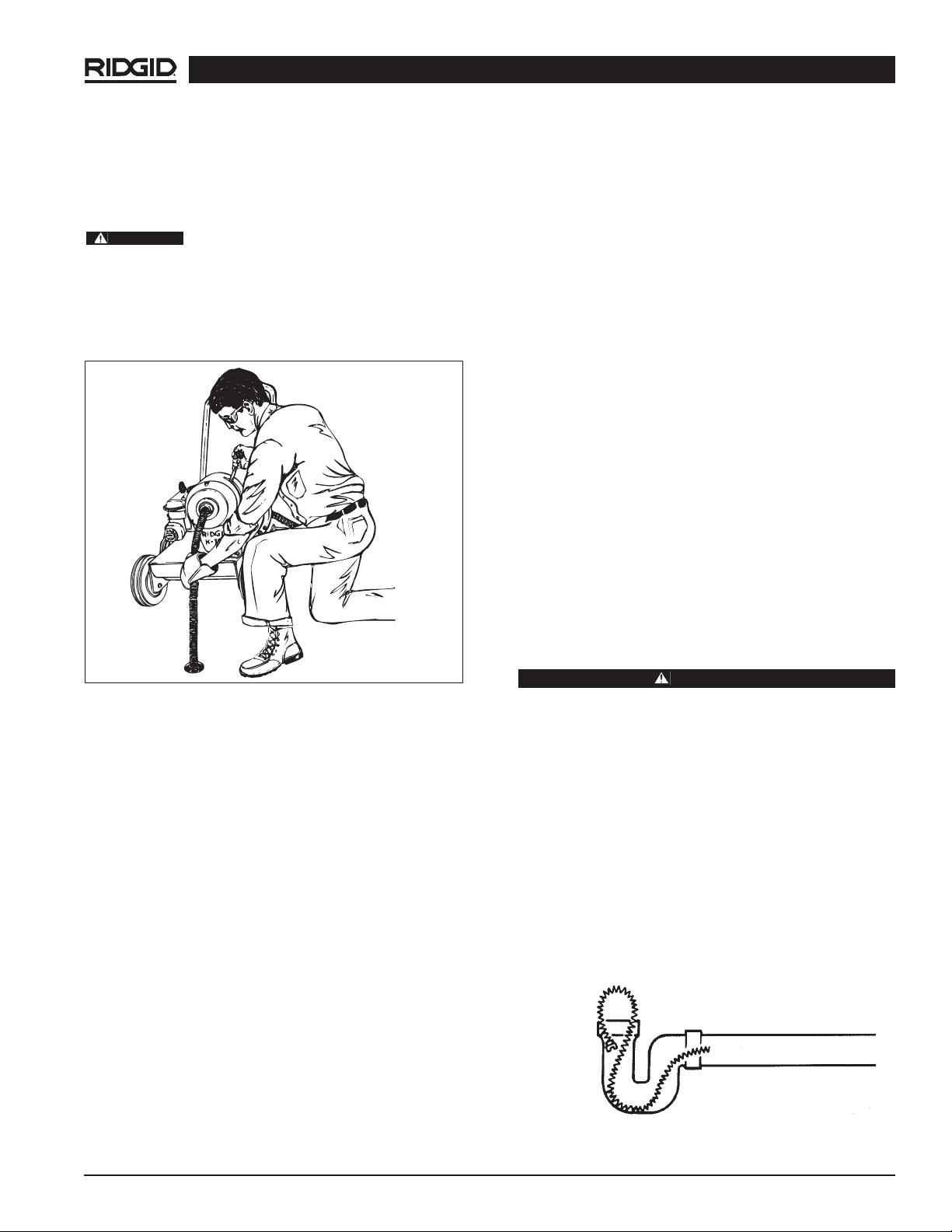

Figure 5 – Operating Drain Cleaning Machine
5. Pull sufficient cable out of the machine to start tool and
cable into the sewer inlet. Push cable into inlet as far
as it will go.
6. Pull enough extra cable through machine to form almost a half circle between machine and line opening.
7. Hold cable loosely in mittened hand (left hand), shift
transmission into 3rd forward gear position.
NOTE! The cable will not rotate.
8. With mitted hand on cable, push down on clutch handle with opposite hand to engage cable. Push down
on top of the cable loop with a definite snap to advance the cable.
NOTE! A slow or gradual engaging of the clutch handle
causes excessive wear of the jaw set. The clutch
is instant-acting and returning clutch handle to its
original position frees cable instantly.
9. As soon as excess cable has gone into line, release
clutch handle and pull six to ten inches of cable out of
machine with mitted hand.
WARNING
Do not allow tension to build up in the cable. This
will happen if the cutting tool hits a snag and stops
turning, but the motor and cable continue to rotate. Torque builds until the cable suddenly twists,
potentially wrapping around your hand or arm. This
can happen quickly and without warning, so proceed
slowly and carefully as you feed the cable into the
drain. Releasing clutch handle will stop the cable ro-
tating and releases the torque. If tool gets hung
up in an obstruction, refer to Reverse Operating
Instructions in the “Special Procedures” section.
13. Once obstruction is cleared, it is recommended that
operator flush debris from line with running water.
Repeat Step 11 several times if necessary for thorough cleaning job and then work cable through
additional stoppages as required.

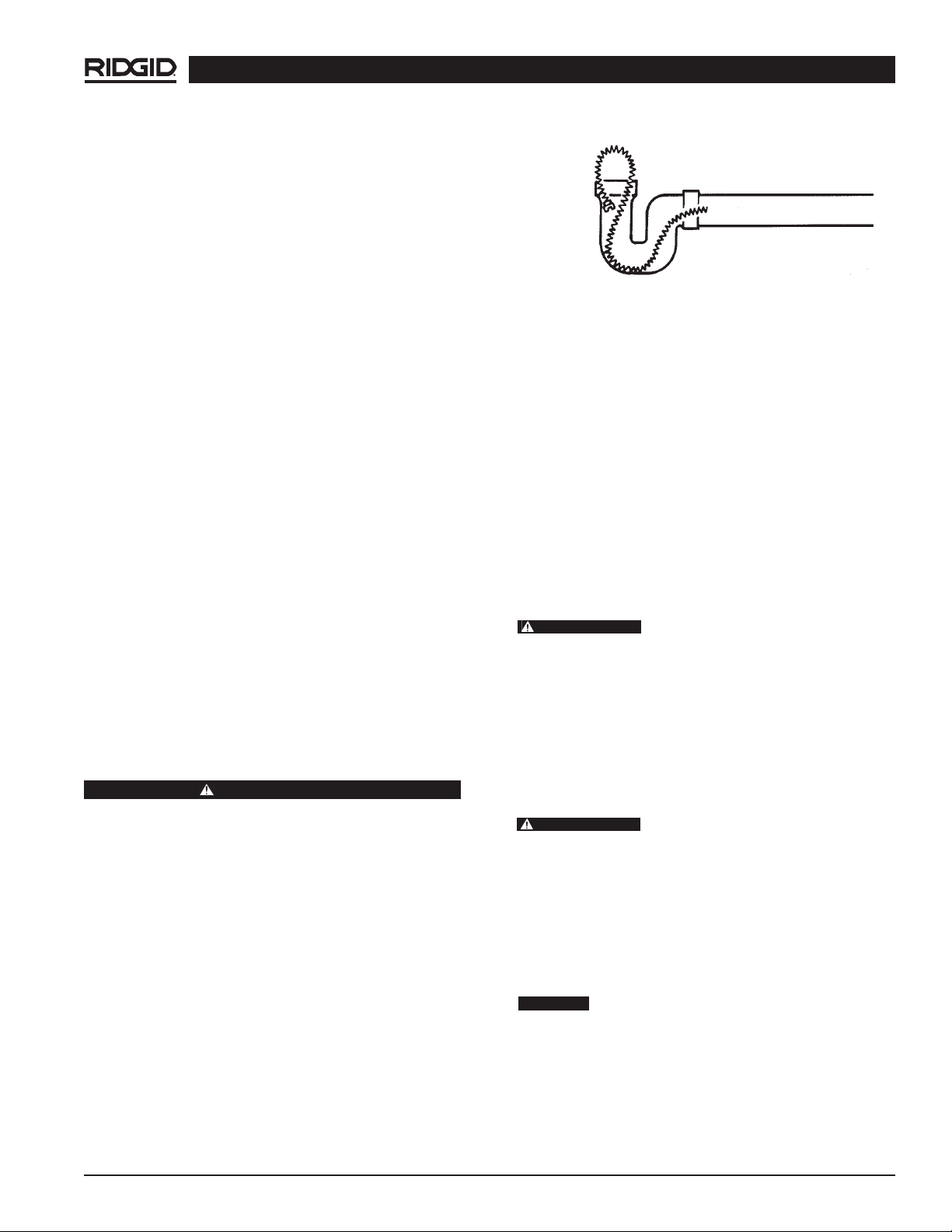

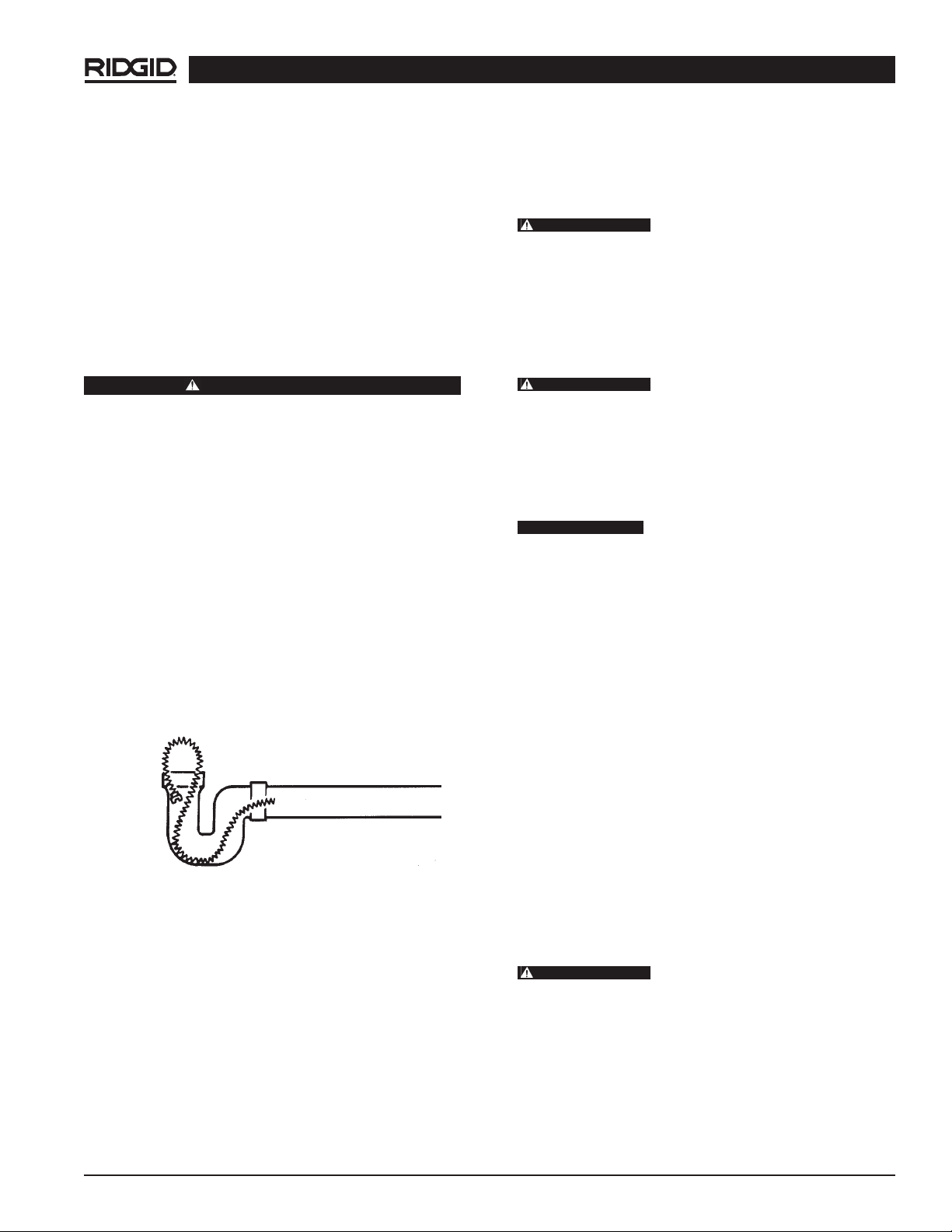

Figure 6 – Looping Cable In Line
Ridge Tool Company 7
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 10
K-1500G Drain Cleaning Machine
14. To retrieve cable from drain line, the following procedure should be followed:
• Leave in FOR (forward) gear.
• Push down on clutch handle to engage cable.
With mitted hand pull cable out of line (if possible)
or hold cable against edge of inlet to thread the
cable out until loop forms in front of the machine.
NOTE! By holding the cable against the edge of the
inlet, the rotation will rapidly “thread” the cable
out of the line.
• When loop forms, release clutch handle and push
excess cable back through machine. Disconnect
one section at a time.
WARNING
When disconnecting sections, remem-
ber to shift transmission to NEUTRAL.
• Once section of cable is removed, insert the se-
cured cable in through the front of the machine and
continue removing sections until tool on last section
of cable is just inside sewer inlet.
WARNING
Never retract tool from sewer inlet while
cable is rotating. Tool can whip causing serious injury.
15. Shift transmission to NEUTRAL position.
used in straight lines from 3 through 6 and through fittings (Figure 7).
4 and 6 Tees
Figure 7 – Standard Cable Application
3, 4 and 6 Y’s
3, 4 and 6 Ells
Heavy Duty Cable Where conditions allow, heavy-
duty 11/4 cable, such as C-14, should be used for faster
results and longer cable life. The heavy-duty cables
work effectively in 4 through 8 straight lines (Figure 8).
NOTE! This type cable should not be used in areas
where 4 “P” traps or 4 running traps are currently in use.
16. Pull remaining cable and tool from sewer.
17. Turn off engine and disengage stabilizer legs.
CAUTION
After using, thoroughly flush and drain cables, couplings and tools with water due to damaging
effects of some drain cleaning compounds.
NOTE: When placing removed cables back into cable
carrier, reconnect all cables. This assures easy
removal at next job.
Special Procedures
Reverse Operation
Running machine in reverse will cause premature failure of
cable. Use reverse only to free a tool or cable caught in an
obstruction. If this should occur, immediately release clutch
handle and let engine speed return to idle. Shift transmission to the REV (reverse) direction. Engage clutch
handle only until cable or tool is free of obstruction. Once it
is free, release clutch handle immediately. As soon as
tool is free and engine speed has returned to idle, shift
transmission to a FORWARD gear position.
WARNING
verse) for any other purpose. Operating in reverse can
damage a cable and cause serious injury.
Never operate this machine in REV (re-
6 to 8
Running Traps
Figure 8 – Heavy Duty Cable Application
4 to 8 Ells
4 to 8
Cleanouts
Faster Cleaning Obstructions of grease or fats can
be cleaned faster and more effectively by bending the
cable about 6 or 8 behind the cutter (Figure 9).
Bent Cable
Figure 9 – Bending Cable for Faster Cleaning
Cable Applications
Standard Cable Standard7/8 or 11/4 cable can be
Ridge Tool Company8
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 11
K-1500G Drain Cleaning Machine
Accessories
WARNING
been designed to function with this Drain Cleaning Machine. Other accessories suitable for use with other tools
may become hazardous when used on the machines. To
prevent serious injury, use only the recommended accessories.
Cables and Leaders
Catalog Model
No. No. Description
92280 C-11 15Standard All-Purpose Wind,
62285 C-12 15Extra-Heavy-Duty Wind,
62295 C-14 15Heavy-Duty Wind,
62300 C-15 15Extra-Flexible Wind,
63090 T-27 1
62275 C-10 15Standard All-Purpose Wind,
NOTE! C-10 (7/8 Dia.) cable should be used to clean 2
Only the following RIDGID products have
3
Good for 4 Traps, 3 - 8 Lines.
4 - 10 Long Runs, No 4 Traps.
Through Cleanout, No 4 Traps.
Good for Traps.
1
/4 x 25Leader
1
/2 Pitch. 3 - 10 Lines
1
/2 Pitch. 3 - 6 Lines
Requires A-368X Jaws and
/8 Pitch.
3
/8 Pitch.
7
/8 Tools
diameter drains. Requires A-368X jawset and 7/8
tools.
Tools for C-11, C-12, C-14 and C-15 Cables 11/4
Catalog Model
No. No. Description
62840 T-1 Straight Auger
61800 T-2 Heavy-Duty Straight Auger
63105 T-3 Funnel Auger
61790 T-4 Heavy-Duty Funnel Auger
63190 T-5 Straight Retrieving Auger
63195 T-6 Funnel Retrieving Auger
63200 T-7 Hook Auger
63205 T-8 Grease Cutter, 2
63210 T-9 Grease Cutter, 3
62845 T-10 Grease Cutter, 4
59480 T-11 “H” Cutter, 2
59485 T-12 “H” Cutter, 3
61970 T-13 Sawtooth Cutter, 2
61975 T-14 Sawtooth Cutter, 3
61770 T-15A Expanding Cutter, 4 - 6
61825 T-15B Expanding Cutter, 6 - 8
61960 T-16 Spiral Bar Cutter, 4
61850 T-17 Spiral Bar Cutter, 6
61855 T-18 Spiral Bar Cutter, 8
59625 T-21 Spiral Sawtooth Cutter, 2
63075 T-22 Spiral Sawtooth Cutter, 3
63085 T-23 Spiral Sawtooth Cutter, 4
59765 T-24 4-Blade Cutter, 2
59770 T-25 4-Blade Cutter, 3
59775 T-26 4-Blade Cutter, 4
59780 T-26A 4-Blade Cutter, 5
98030 T-50 Three Blade, 34 5
98035 T-50-1 Sharktooth Cutter, 3
98040 T-50-2 Sharktooth Cutter, 4
98045 T-50-3 Sharktooth Cutter, 6
63110 T-31 Chain Knocker, 34 Pipe
63115 T-32 Chain Knocker, 6 Pipe
63120 T-33 Chain Knocker, 8 Pipe
63145 T-38 Flue Brush, 1
63150 T-39 Flue Brush, 2
63155 T-40 Flue Brush, 2
63160 T-41 Flue Brush, 3
63165 T-42 Flue Brush, 3
63170 T-43 Flue Brush, 4
63175 T-44 Flue Brush, 4
63240 T-45 Flue Brush, 5
63180 T-46 Flue Brush, 5
63185 T-47 Flue Brush, 6
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
NOTE! A-17 Manhole Guide Pipe
NOTE! See Ridge Tool Catalog for complete listing of
tools and accessories.
Adjusts 7to 12, supports cables,
when used in manholes.
Accessories
Catalog Model
No. No. Description
1
59470 A-8 Cable Carrier, 60Capacity (1
59210 A-10 Cable Carrier, 150Capacity (1
/4)
1
/4)
59415 A-34-10 10Rear Guide Hose
59395 A-34-12 12Rear Guide Hose
59400 A-34-16 16Rear Guide Hose
59300 A-20 8Front Guide Hose Assembly
59205 A-1 Left-Hand Mitt
59295 A-2 Right-Hand Mitt
59360 A-3 Tool Box
59225 A-12 Coupling Pin Key
59440 A-4 Trap Spoon (30)
59240 A-17 Manhole Guide Pipe
59320 A-369X 1
1
/4 Replacement Jawset
Ridge Tool Company 9
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 12
K-1500G Drain Cleaning Machine
Maintenance Instructions
WARNING
Disconnect the spark plug wire before performing maintenance or making any adjustment.
Moving Parts Lubrication
Grease all exposed moving parts such as rocker arms
and main bearing approximately every three months.
Make sure to grease main bearing through grease fitting
inside clutch handle slot.
Clutch Jaws Lubrication
Clean and lubricate clutch driver jaws with oil after each
use.
Cables
Cables should be thoroughly flushed with water to prevent
damaging effects of sediment and drain cleaning compounds. Periodically lubricate cables and couplings with
RIDGID Cable Rust Inhibitor.
When not in use, store cables indoors to prevent deterioration by the elements.
WARNING
come severely corroded or worn. A worn cable can be
identified when outside coils of cable become flat.
Clutch Jaw Replacement
1. Remove three screws holding the front guard to the
housing.
2. Remove two screws from the nose piece assembly
(Figure 11).
Cables should be replaced when they be-
3. Slide out clutch driver jaws and replace with desired
size jaws.
Figure 12 – Replacing Clutch Jaws
4. Replace nose piece assembly, screws and guard.
WARNING
removed. Fingers can be caught between the belt and
pulley.
Never operate machine with belt guard
Removing Clutch End Play
1. To remove end play from clutch, loosen screw in
lock and adjusting nut (Figure 13).
2. Turn lock and adjusting nut clockwise until snug
against body, then back off one half turn.
3. Tighten screw in lock and adjusting nut.
Figure 13 – Removing Clutch End Play
Figure 11 – Replacing Clutch Jaws
Ridge Tool Company10
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 13
K-1500G Drain Cleaning Machine
V-Belt Adjustment
Check V-belt periodically for loosening. V-belt should
be kept tight at all times.
1. To tighten V-belt, remove guard.
2. Turn belt tension hex nut slowly clockwise until V-belt
stiffens.
3. Replace guard.
NOTE! Proper tension is realized when V-belt moves
approximately
WARNING
removed. Fingers can be caught between the belt and
pulley.
Never operate machine with belt guard
1
/4 under finger pressure.
Machine Storage
WARNING
doors or well covered in rainy weather. Store the machine
in a locked area that is out of reach of children and
people unfamiliar with drain cleaners. This machine can
cause serious injury in the hands of untrained users.
If machine has been exposed to freezing weather, unit
must be run for ten (10) to twenty (20) minutes without load
to warm up. Failing to do this will result in frozen bearings.
Motor-driven equipment must be kept in-
Service and Repair
WARNING
The“Maintenance Instructions” will take care of most of
the service needs of this machine. Any problems not addressed by this section should only be handled by an
authorized RIDGID service technician.
Machine should be taken to a RIDGID Independent
Authorized Service Center or returned to the factory. All repairs made by Ridge service facilities are warranted
against defects in material and workmanship.
WARNING
tical replacement parts should be used. Failure to follow
these steps may create a risk of serious injury.
When servicing this machine, only iden-
Ridge Tool Company 11
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 14
Dégorgeoir à essence
K-1500G
Dégorgeoir à essence K-1500G
Inscrivez ci-dessous le numéro de série de la plaque signalétique l’appareil pour future référence.
N° de
série :
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 15
Dégorgeoir à essence K-1500G
Table des Matières
Fiche d’enregistrement des numéros de modèle et de série de la machine .........................................................13
Consignes générales de sécurité
Sécurité du chantier ..................................................................................................................................................15
Sécurité personnelle..................................................................................................................................................15
Utilisation et entretien de la machine ........................................................................................................................15
Réparations ...............................................................................................................................................................15
Consignes de sécurité particulières
Sécurité du dégorgeoir ..............................................................................................................................................16
Description, spécifications et équipements de base
Description ................................................................................................................................................................16
Spécifications ............................................................................................................................................................16
Equipements de base................................................................................................................................................17
Câbles et outils..........................................................................................................................................................17
Assemblage de la machine
Installation de la poignée...........................................................................................................................................17
Moteur .......................................................................................................................................................................18
Inspection de la machine............................................................................................................................................18
Préparation de la machine et du chantier .................................................................................................................18
Mode d’emploi .............................................................................................................................................................19
Procédures particulières
Utilisation de la marche arrière..................................................................................................................................21
Application des câbles...............................................................................................................................................21
Accessoires
Sélection des câbles .................................................................................................................................................22
Sélection des outils de curage ..................................................................................................................................23
Accessoires ...............................................................................................................................................................23
Consignes d’Entretien
Lubrification ...............................................................................................................................................................23
Câbles .......................................................................................................................................................................23
Remplacement des mâchoires d’embrayage ............................................................................................................23
Elimination du jeu axial de l’embrayage ....................................................................................................................24
Réglage de la courroie d’entraînement .....................................................................................................................24
Stockage de la machine..............................................................................................................................................24
Service après-vente et réparations............................................................................................................................24
Garantie à vie ...........................................................................................................................................Page de garde
Ridge Tool Company14
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 16
Dégorgeoir à essence K-1500G
Consignes générales de sécurité
MISE EN GARDE ! Familiarisez-vous avec l’ensemble des
instructions. Le respect des consignes
suivantes vous permettra d’éviter les
risques d’asphyxie oxycarbonée, de
choc électrique, d’incendie et/ou de
lésions corporelles graves.
CONSERVEZ CES INSTRUCTIONS !
Sécurité du chantier
• Gardez le chantier propre et bien éclairé. Les étab-
lis encombrés et les locaux mal éclairés sont une
invitation aux accidents.
• N’utilisez pas d’appareils électriques de ce type
dans un milieu explosif tel qu’en présence de liquides, de gaz ou de poussières inflammables. Ce
type d’appareil produit des étincelles qui pourraient
causer la poussière ou les vapeurs de s’enflammer.
• Gardez les tiers, les enfants et les visiteurs à l’écart
lorsque vous utilisez un appareil électrique. Les distractions peuvent vous faire perdre le contrôle de
l’appareil.
• Positionnez le moteur à un minimum d’un mètre (3
pieds) des bâtiments et autres équipements durant
l’utilisation de l’appareil. Ne laissez pas d’objets inflammables à proximité du moteur. Prenez les pré-
cautions nécessaires en vue d’éviter les risques d’incendie et d’assurer une ventilation adéquate.
Sécurité personnelle
• Soyez attentif, faites attention à ce que vous faites
et faites preuve de bon sens lorsque vous utilisez
un appareil électrique. N’utilisez pas ce type d’appareil lorsque vous êtes fatigués ou lorsque vous
prenez des médicaments, de l’alcool ou des produits pharmaceutiques. Un instant d’inattention peut
entraîner de graves blessures lorsque l’on utilise un appareil électrique.
• Habillez-vous de manière appropriée. Ne portez
pas de vêtements amples ni de bijoux. Attachez les
cheveux longs. Gardez vos cheveux, vos vêtements et vos gants à l’écart des pièces mobiles.
Les vêtements amples, les bijoux et les cheveux longs
peuvent s’entraver dans les pièces mobiles.
• Enlevez les clés de mandrin et autres dispositifs de
réglage avant de mettre l’appareil en marche. Une
clé laissée sur une partie rotative de l’appareil risque de
provoquer des blessures graves.
• Ne vous mettez pas en porte-à-faux. Gardez une
bonne assise et un bon équilibre à tous moments.
Une bonne assise et un bon équilibre vous assurent de
mieux contrôler l’appareil en cas d’imprévu.
• Utilisez les dispositifs de sécurité appropriés.
Portez des lunettes de sécurité systématiquement.
Un masque à poussière, des chaussures de sécurité,
le casque et/ou une protection auditive doivent être
portés selon les conditions d’utilisation.
Utilisation et entretien de l’appareil
• Ne forcez pas l’appareil. Utilisez l’appareil prévu
pour l’application en question. L’outil approprié as-
surera un meilleur travail et une meilleure sécurité s’il
est utilisé au régime prévu.
• Rangez les outils non utilisés hors de la portée
des enfants et des novices. Ces outils peuvent être
dangereux dans les mains d’un novice.
• Entretenez vos outils consciencieusement. Gardez
les outils de coupe propres et bien affûtés. Les
outils bien entretenus sont moins susceptibles de défaillir et de provoquer des blessures corporelles.
• Assurez-vous qu’il n’y a pas de mauvais alignement
ou de grippage des pièces rotatives ou d’autres
conditions qui pourraient entraver le bon fonctionnement de l’appareil. Le cas échéant, il sera nécessaire de faire réparer l’appareil avant de vous en
servir. De nombreux accidents sont le résultat d’un ap-
pareil mal entretenu.
• Utilisez exclusivement les accessoires recom-
mandés par le fabricant pour votre type d’appareil.
Les accessoires prévus pour un certain type d’appareil peuvent être dangereux lorsqu’ils sont utilisés sur
un autre type d’appareil.
• Débranchez le fil à bougie avant tout réglage ou
toute réparation de l’appareil. De telles mesures
préventives réduisent les risques de démarrage accidentel de l’appareil.
• Gardez les poignées de la machine propres, sèches
et dépourvues d’huile ou de graisse. Cela vous
permettra de mieux contrôler l’appareil.
Service après-vente
• Toutes réparations de l’appareil doivent être confiées à un réparateur qualifié. La réparation ou l’en-
tretien de l’appareil par du personnel non qualifié risquerait de provoquer des accidents.
• Lors de la réparation de l’appareil, utilisez exclu-
sivement des pièces de rechange identiques à
celles d’origine. Suivez les instructions de la section “Entretien” du mode d’emploi. L’utilisation de
Ridge Tool Company 15
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 17
Dégorgeoir à essence K-1500G
pièces de rechange non homologuées et le non-respect
des consignes d’entretien peut créer un risque de
choc électrique ou de blessure corporelle.
Consignes de
sécurité particulières
MISE EN GARDE !
Lisez soi gneusement ce mode d’emploi avant
d’utiliser le dégorgeoir à essence K-1500G. Le non-
respect de son contenu augmenterait les risques
d’asphyxie oxycarbonée, d’incendie et/ou de graves
lésions corporelles.
Sécurité de la machine
• Portez la mitaine en cuir fournie avec la machine.
Ne jamais tenter de prendre en main un câble tournant avec un chiffon ou un gant. Ceux-ci pourraient
s’embobiner autour du câble et provoquer de graves
blessures.
• Ne forcez pas les câbles. Lorsque la machine
tourne, gardez une main sur le câble pour le contrôler. Le fait de forcer les câbles à l’encontre d’un
obstacle risque de les vriller, les plisser ou les briser,
augmentant ainsi les risques de graves blessures.
• Positionnez la machine à un maximum de trois
pieds du point d’entrée. Servez-vous du tuyau de
guidage avant lorsqu’il est difficile d’approcher la
machine du point d’entrée ou du tampon de dégorgement. Une distance supérieure risque de
provoquer le vrillage ou le plissage du câble.
• Ne laissez pas tourner la machine en marche ar-
rière (REV). L’utilisation de la marche arrière risque
d’endommager le câble et doit être réservée exclusivement au retrait d’un outil éventuellement coincé
dans un obstacle.
• Utilisez la machine à partir du côté où se trouve
l’embrayage de câble. Cela vous permettra de mieux
la contrôler.
• Servez-vous du tuyau de guidage arrière. Cela évitera le fouettement et l’encrassement du câble.
• Ne jamais utiliser la machine sans son carter de
courroie d’entraînement. Vos doigts risqueraient
d’être pris entre la courroie et la poulie.
• Faites attention lors du curage des canalisations
qui ont été préalablement traitées aux produits
chimiques. Evitez tout contact direct avec la peau
ou les yeux. Certains produits chimiques peuvent
provoquer de graves brûlures.
• Cette machine est prévue pour le curage des canal-
isations d’évacuation de 2 à 10 de diamètre.
Respectez les consignes du mode d’emploi visant
l’utilisation appropriée de la machine. Toute autre
utilisation pourrait augmenter les risques de blessure.
• Prenez les précautions nécessaires lors de la ma-
nipulation de l’essence. Faites le plein dans un
endroit bien ventilé. Ne remplissez pas trop le
réservoir et évitez le déversement de l’essence.
Assurez-vous que le capuchon du réservoir est
correctement fermé. L’essence est très inflammable et
peut même devenir volatile sous certaines conditions.
• Ne jamais faire tourner le moteur dans un endroit
clos ou restreint. Les gaz d’échappement contiennent
du monoxyde de carbone ; toute exposition risque
d’entraîner une perte de connaissance et peut même
entraîner la mort. Les gaz d’échappement contiennent également des produits chimiques qui, selon
l’état de la Californie, peuvent être cancérigène ou
endommager le système reproductif.
• Faites attention de ne pas toucher le pot d’échappe-
ment tant qu’il est chaud. Afin d’éviter les risques
de brûlures graves, laissez refroidir le moteur avant
de transporter ou de ranger l’appareil à l’intérieur.
Le pot d’échappement devient brûlant durant le fonctionnement de l’appareil et reste brûlant pendant un
certain temps après l’arrêt du moteur.
Description, Spécifications et
Equipements de base
Description
Le dégorgeoir RIDGID K-1500G est prévu pour le curage
des canalisations d’évacuation de 2 à 10 de diamètre sur
une distance de 300 pieds. L’appareil utilise un moteur à
essence de 6 CV et une transmission à trois vitesses
avec marche arrière.
Cette machine utilise des sections de câble à raccord
rapide. L’avancement et le retrait des câbles se font
manuellement, et leur rotation est contrôlée par un levier
d’embrayage. La rotation des câbles est instantanément
interrompue dès que l’on lâche le levier d’embrayage.
Spécifications
Capacité de curage .......canalisations de 2 à 10 de
diamètre sur une distance de
300 pieds avec câbles Ø
1
ou 1
/4
7
/8
Ridge Tool Company16
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 18
Dégorgeoir à essence K-1500G
Embrayage ....................à réponse instantanée
Vitesse de rotation des câbles
La transmission dispose de trois vitesses avant et d’une
marche arrière. Utilisez la 3ième vitesse (500 t/min.)
pour la majorité des opérations de curage. Une vitesse
de rotation inférieure (2ième ou 1ière vitesse) peut
s’avérer plus efficace selon la nature des obstacles.
1ière vitesse ..................333 t/min.
2ième vitesse ................425 t/min.
3ième vitesse ................500 t/min.
Marche arrière ...............250 t/min.
Moteur ...........................Moteur à essence de 6 CV
avec transmission réversible
et commande de régime automatique
NOTA ! N’utilisez que de l’essence sans plomb dans ce
moteur
Poids .............................190 livres
Equipements de base
Configurations disponibles
Réf.
Catalogue Désignation Désignation
44587 K-1500G Machine seule avec gant A-1, clé à raccords
48462 K-1500G Machine avec équipements standard
avec C-14 comprenant :
A-12 et tuyau de guidage A-34
– Dix longueurs (150 pieds) de câble C-14
– Trois porte-câbles A-8
– Mitaine main gauche A-1
– Clé
à raccords A-12
– Tuyau de guidage arrière A-34-12
– Clé 6-pans A-2864
– Clé 6-pans A-3516
– Boîte
à outils A-3
– Tarière droite industrielle T-2
– Tarière conique industrielle T-4
– Tarière de récupération T-6
– Couteau à graisse T-8
– Couteau à dents de scie T-13
– Couteau dentelé T-50
Outils pour câbles C-11, C-12, C-14 et C-15 Ø11/4
Réf.
Catalogue Désignation Description
62840 T-1 Tarière droite
61800 T-2 Tarière droite industrielle
63105 T-3 Tarière conique
61790 T-4 Tarière conique industrielle
63190 T-5 Tarière de récupération droite
63195 T-6 Tarière de récupération conique
63200 T-7 Tarière à crochet
63205 T-8 Couteau à graisse Ø 2
63210 T-9 Couteau à graisse Ø 3
62845 T-10 Couteau à graisse Ø 4
59480 T-11 Couteau « H » Ø 2
59485 T-12 Couteau « H » Ø 3
61970 T-13 Couteau à dents de scie Ø 2
61975 T-14 Couteau à dents de scie Ø 3
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
61770 T-15A Couteau à expansion Ø 4 à Ø 6
61825 T-15B Couteau à expansion Ø 6à Ø 8
61960 T-16 Couteau à barre hélicoïdale Ø 4
61850 T-17 Couteau à barre hélicoïdale Ø 6
61855 T-18 Couteau à barre hélicoïdale Ø 8
59625 T-21 Couteau à dents de scie hélicoïdal Ø 2
1
/2
63075 T-22 Couteau à dents de scie hélicoïdal Ø 3
63085 T-23 Couteau à dents de scie hélicoïdal Ø 4
59765 T-24 Couteau 4-lames Ø 2
59770 T-25 Couteau 4-lames Ø 3
59775 T-26 Couteau 4-lames Ø 4
59780 T-26A Couteau 4-lames Ø 5
1
/2
1
/2
1
/2
1
/2
98030 T-50 Trois lames 3, 4, 5
98035 T-50-1 Couteau dentelé Ø 3
98040 T-50-2 Couteau dentelé Ø 4
98045 T-50-3 Couteau dentelé Ø 6
63110 T-31 Chaîne de dégorgement pour tuyaux Ø 3 à Ø 4
63115 T-32 Chaîne de dégorgement pour tuyaux Ø 6
63120 T-33 Chaîne de dégorgement pour tuyaux Ø 8
63145 T-38 Ecouvillon Ø 1
63150 T-39 Ecouvillon Ø 2
63155 T-40 Ecouvillon Ø 2
63160 T-41 Ecouvillon Ø 3
63165 T-42 Ecouvillon Ø 3
63170 T-43 Ecouvillon Ø 4
63175 T-44 Ecouvillon Ø 4
63240 T-45 Ecouvillon Ø 5
63180 T-46 Ecouvillon Ø 5
1
/2
1
/2
1
/2
1
/2
1
/2
63185 T-47 Ecouvillon Ø 6
NOTA ! Consulter le catalogue Ridge Tool pour un réper-
toire complet des outils et accessoires disponibles.
Câbles et guide-câbles
Assemblage de la machine
Réf.
Catalogue Désignation Désignation
92280 C-11 Câble universel standard au pas de 3/8 de 15
pieds. Pour siphons Ø4, canalisations Ø3 à Ø8.
62285 C-12 Câble industriel renforcé au pas de
Grandes longueurs Ø4 à Ø10, sans siphons Ø4.
62295 C-14 Câble industriel au pas de
1
3
/8 de 15 pieds.
/2. Canalisations Ø3 à
Ø10 via tampon de dégorgement, sans siphons Ø4
62300 C-15
63090 T-27
62275 C-10
Câble souple au pas de 1/2
Ø6
. Pour siphons.
Câble de guidage Ø
. Canalisations Ø3à
11/4
de 25 pieds
Câble universel standard de 15 pieds.
Nécessite mâchoires A-368X et outils de
Il est impératif d’assembler le dégorgeoir K-1500G de
manière appropriée afin d’éviter les blessures graves.
Respectez les consignes d’assemblage suivantes :
Installation de la poignée
1. Introduisez la poignée dans les logements prévus
7
/8
dans l’embase, puis fixez-la à l’aide des quatre
boulons Ø
MISE EN GARDE !
3
/8 fournis (Figure 1).
NOTA ! CLe câble C-10 (Ø7/8 ) doit être utilisé pour le curage des
évacuations Ø 2. Il nécessite l’utilisation d’un jeu de mâ-
choires A-368X et d’outils de
7
/8
Ridge Tool Company 17
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 19
Dégorgeoir à essence K-1500G
Levier d’embrayage
Poignée
Boulons
de fixation
Stabilisateurs
Figure 1 – Dégorgeoir K-1500G
Préparation du moteur
1. Le moteur est livré sans huile. Remplissez-le avant de
le démarrer (consulter le manuel du moteur ci-joint
pour les détails).
AVERTISSEMENT
faillance du moteur.
Un manque d’huile provoquera la dé-
un endroit bien ventilé. Ne remplissez pas le réservoir à
ras bord, et ne laissez pas le carburant se déverser sur
l’appareil. Vérifiez que le bouchon d’essence est correctement fermé.
3. Examinez le dégorgeoir pour signes de pièces endommagées, mal alignées ou grippées, ainsi que
pour toutes autres anomalies qui pourraient nuire à la
sécurité et au bon fonctionnement de l’appareil. Le
cas échéant, n’utilisez pas le dégorgeoir tant que le
problème n’a pas été résolu.
4. Si nécessaire, lubrifiez le dégorgeoir selon les consignes de la section « Entretien ».
5. Utilisez les outils et accessoires prévus pour votre
type de dégorgeoir et qui répondent aux besoins du
travail en question. L’utilisation des outils et accessoires appropriés vous permet mieux effectuer les
travaux en toute sécurité. Toute tentative d’adaptation
d’accessoires prévus pour d’autres types de matériel
risque d’être dangereuse
6. Eliminez toutes traces d’huile, de graisse ou de
crasse des poignées et des commandes de l’appareil. Cela vous assurera un meilleur contrôle de
l’appareil en cas d’imprévu.
7. Vérifiez l’état des outils de coupe. Au besoin, faitesles affûter ou remplacez-les avant d’utiliser le
dégorgeoir. Les outils de coupe émoussés ou endommagés risquent de s’embourber et de briser un
câble.
Inspection de la machine
MISE EN GARDE !
L’inspection du dégorgeoir permet d’éviter les ac-
cidents graves. Respectez les consignes d’inspec-
tion quotidienne suivantes.
1. Vérifiez le niveau d’huile moteur. Si nécessaire, faites
l’appoint (consultez le manuel du moteur ci-joint pour
les détails).
2. Vérifiez le niveau de carburant. Si nécessaire, ajoutez
de l’essence sans plomb d’un indice d’octane minimal
de 86. (Consultez le manuel du moteur ci-joint pour
les détails.)
MISE EN GARDE
lors de la manipulation de l’essence. Faites le plein dans
Prenez les précautions nécessaires
8. Examinez les câbles et leurs raccords pour signes
d’usure ou de détérioration. Les câbles doivent être
remplacés lorsqu’ils deviennent excessivement usés
ou corrodés. Un câble est considéré usé lorsque
ses fils extérieurs s’aplatissent.
MISE EN GARDE
Des câbles usés ou endommagés
peuvent se rompre et provoquer de graves blessures
corporelles.
Préparation de la machine et
du chantier
MISE EN GARDE !
Il est impératif, pour raisons de sécurité, de re-
specter les consignes suivantes vi sant la préparation de la machine et du chantier :
Ridge Tool Company18
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 20
Dégorgeoir à essence K-1500G
1. Assurez-vous que les locaux :
• Offrent un éclairage suffisant
• Ne renferment pas de liquides, de vapeurs ou
de poussières inflammables
• Offrent ne ventilation suffisante pour l’échappement du moteur.
MISE EN GARDE
Le gaz d’échappement contient de
l’oxyde de carbone. Toute exposition à ce gaz toxique
risque de provoquer une perte de connaissance potentiellement mortelle.
2. Positionnez le dégorgeoir à un maximum de 3 pieds
du point d’entrée de la canalisation.
MISE EN GARDE
Un écartement supérieur risque de
provoquer le bouclage ou le plissage des câbles.
NOTA ! Un tuyau de guidage avant (A-20) est disponible
pour les endroits où la machine ne peut pas
être positionnée à moins de trois pieds du point
d’entrée. Un tuyau de guidage pour regards (A-
17) sert à soutenir le câble lorsqu’il est introduit
via un regard.
3. Déployez les stabilisateurs afin de stabiliser la machine (Figure 1).
Figure 3 – Insertion du câble à l’avant de la machine
MISE EN GARDE
Ne jamais accoupler plus d’un câble
à la fois. Le câble doit s’étendre derrière le tuyau de
guidage.
6. Sélectionnez et montez l’outil approprié en bout du
câble. Le raccord à rainure en T permet d’emboîter
l’outil dans l’embout du câble (Figure 4). Pour enlever
l’outil, servez-vous de la clé à broche pour enfoncer
le poussoir, puis séparez les deux raccords.
Figure 2 – Raccordement du tuyau arrière
4. Raccordez le tuyau de guidage arrière en enfilant son
adaptateur sur les broches prévues (Figure 2).
MISE EN GARDE
N’utilisez pas cette machine sans
tuyau de guidage arrière. Celui-ci empêche le fouettement du câble et les risques d’enchevêtrement.
5. Enfiles le premier câble, raccord femelle en premier,
via l’avant de la machine, puis poussez-le à travers le
tuyau de guidage jusqu’à ce qu’il n’en reste qu’environ un pied saillant à l’avant de l’appareil (Figure 3).
Accouplement des
câbles et outils
Emboîter
Figure 4 – Accouplement et séparation des outils et des
câbles
NOTA ! Sélection de l’outil approprié
Séparation des câbles et outils
Introduire
la broche
Séparer
De manière générale, il est préférable d’utiliser des outils
d’un diamètre inférieur d’au moins 1 à celui de la canalisation à curer. Le choix du type d’outil utilisé doit être
déterminé par l’utilisateur en fonction du type de curage
nécessaire.
Mode d’emploi
MISE EN GARDE !
Portez les mitaines à rivets fournis avec la machine. Ne jamais prendre en main un câble en rota-
tion avec un chiffon ou un gant en cuir qui risquent
Ridge Tool Company 19
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 21
Dégorgeoir à essence K-1500G
de s’embobiner autour du câble et provoquer de
graves blessures.
Portez systématiquement une protection oculaire
afin de protéger vos yeux contre la projection de
débris et autres matières. Portez des bottes ou des
chaussures antidérapantes à semelle en caoutchouc.
N’utilisez pas l’appareil si son levier d’embrayage est
endommagé ou s’il ne fonctionne pas correctement.
Le levier d’embrayage est un dispositif de sécurité
qui arrête la rotation du câble dès qu’i
Ne jamais laisser tourner le moteur dans un local
fermé ou exigu.
AVERTISSEMENT
Il est important de connaître la dis-
l est lâché.
tance approximative entre le point d’entrée de la canalisation et l’égout ou la fosse septique où elle se déverse.
Le débordement excessif des câbles dans un égout ou
dans une fosse septique risque de leur permettre de
s’entortiller au point de ne plus pouvoir les en retirer.
Lorsque l’égout principal a un diamètre de 12 pouces ou
plus, et qu’un câble standard de 1
1
/4 est utilisé, ne permettez pas de débordement supérieur à 10 ou 15 pieds.
Lorsqu’il s’agit d’une fosse septique, limitez le débordement éventuel du câble à 3 ou 5 pieds.
1. Mettez le sélecteur de vitesses à la position « N »
(point mort).
2. Mettez le levier de l’étrangleur à la position «CHOKE »,
puis tirez sur la poignée du démarreur à plusieurs
reprises.
3. Dès que le moteur démarre, ramenez le levier de
l’étrangleur à la position « RUN », puis tirez sur la
manette de l’accélérateur jusqu’à atteindre le régime
voulu.
4. Mettez-vous en position appropriée afin d’assurer
votre équilibre (Figure 5).
MISE EN GARDE
En cas d’imprévu, cette position du
corps vous permettra de mieux contrôler la machine et
son câble.
• Il faut pouvoir lâcher le levier d’embrayage immédiatement.
• Une main doit toujours rester sur le câble afin de
l’empêcher de se tortiller lorsqu’il rencontre un obstacle.
5. Retirez une longueur suffisante de câble de la machine pour pouvoir engager l’outil et le câble dans la
canalisation. Enfoncez le câble aussi loin que possible via le point d’entrée.
6. Retirez une longueur de câble supplémentaire suffisante pour pouvoir presque former un demi-cercle
entre la machine et le point d’entrée de la canalisation.
7. Sans le serrer, tenez le câble de votre main gauche,
puis mettez la transmission en 3ième vitesse (avant).
NOTA ! Le câble reste toujours immobile.
8. Avec votre main ‘mitainée’ sur le câble, appuyez sur le
levier d’embrayage de l’autre pour engager le câble.
Appuyez sèchement sur le sommet de la boucle du
câble pour le faire avancer.
NOTA ! Si l’embrayage est engagé trop lentement ou
trop progressivement, ses mâchoires s’useront
prématurément. Le système d’embrayage est à
engagement direct, et le fait de ramener le levier
d’embrayage à sa position d’origine libère le
câble instantanément.
9. Dès que l’excédent de câble est entré dans la canalisation, lâchez le levier d’embrayage, puis retirez une
longueur de six à huit pouces de câble supplémentaire
de la machine avec votre main mitainée.
10. Suivez le processus suivant pour ajouter les longueurs
de câble supplémentaires :
• Lorsque vous arrivez en fin d’une longueur de câble,
mettez la transmission au point mort (NEUTRAL).
• Arrimez le câble en le bouclant dans la canalisation
(Figure 6). Cette méthode s’applique surtout au
curage des canalisations à forte pente.
• Une fois le câble arrimé, introduisez une autre lon-
gueur de câble, raccord femelle en premier, via
l’avant de la machine jusqu’à ce qu’une longueur
d’environ un pied saillisse de l’avant de la machine.
• Accouplez ce câble à celui laissé dans la canali-
sation, puis continuez le curage.
11. Continuez à faire avancer le câble le long de la canalisation jusqu’à ce que vous rencontrez une résistance
ou un obstacle. Cela deviendra évident lorsque l’a-
Figure 5 – Utilisation du dégorgeoir
Ridge Tool Company20
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 22
Dégorgeoir à essence K-1500G
vancement du câble deviendra difficile et/ou que le
câble se tordra latéralement entre vos mains.
12. Si le câble se met en charge à l’encontre d’un obstacle, soulagez-le en le retirant à petits coups secs
afin de dégager le couteau. Poussez le câble à nouveau lentement vers l’obstacle. Répétez ce processus
jusqu’à ce que vous ayez franchi l’obstacle. N’oubliez pas que le câble doit tourner constamment et
qu’il ne faut jamais le forcer. A ce point, le progrès du
câble dépendra de l’affûtage de l’outil et de la nature
de l’obstacle.
MISE EN GARDE !
Ne laissez pas bander le câble. Cela arrivera si
l’outil de coupe heurte un obstacle et s’arrête, tan-
dis que le moteur et le câble continuent de tourner.
L’accumulation de couple fera subitement boucler le
câble, au point de l’embobiner autour de votre main
ou de votre bras. Cela peut arriver très rapidement
et sans préavis, d’où la nécessité de procéder lente-
ment et précautionneusement lors de l’avancement
du câble le long de la canalisation. Le fait de lâcher
le levier d’embrayage arrêtera la rotation du câble et
le détendra. Si l’outil s’entrave dans un obstacle,
consultez l’intitulé «
rière » de la section «Procédures particulières».
ilisation de la marche ar-
Ut
13. Une fois l’obstacle franchi, il est conseillé de faire
courir de l’eau afin de chasser les débris de la canalisation. Si nécessaire, répétez l’article 11 à plusieurs
reprises afin de complètement nettoyer la canalisation,
puis procédez éventuellement aux obstacles suivants.
Figure 6 – Bouclage du câble dans la canalisation
14. Employez la méthode suivante pour retirer le câble de
la canalisation :
• Laissez l’appareil en FOR (marche avant).
• Appuyez sur le levier d’embrayage afin d’engager le
câble. Si possible, retirez le câble avec votre main
mitainée ou appuyez-le contre le bord du point
d’entrer afin de le fileter en arrière jusqu’à ce qu’il
forme une boucle devant la machine.
NOTA ! En tenant le câble contre le bord de la canali-
sation, sa rotation le ‘dévissera’ rapidement de
celle-ci.
• Lorsque la boucle se forme, lâchez le levier d’embrayage et repousser le câble excédentaire dans
la machine. Déconnectez une longueur de câble à
la fois.
MISE EN GARDE
N’oubliez pas de mettre la transmission au point mort (N) avant de déconnecter chaque
longueur de câble.
• Une fois la longueur de câble retirée, introduisez le
câble retenu à l’avant de la machine, puis continuez
à retirer les longueurs successives jusqu’à ce que la
dernière longueur se trouve juste à l’intérieur du
point d’entrée.
MISE EN GARDE
Ne jamais retirer l’outil de la canalisation tant que le câble tourne. Le fouettement de l’outil
risquerait de provoquer de graves blessures corporelles.
15. Mettez la transmission au point mort (N).
16. Retirez le câble restant et son outil de la canalisation.
17. Arrêtez le moteur et repliez les stabilisateurs.
AVERTISSEMENT
En fin d’utilisation, rincez et essorez
soigneusement les câbles, les raccords et les outils à
l’eau claire afin d’en éliminer toutes traces de produits corrosifs éventuels.
NOTA ! Raccordez tous les câbles entre eux lorsque
vous les rangez sur le porte-câbles. Cela facilitera leur retrait lors du prochain chantier.
Procédures particulières
Utilisation de la marche arrière
Le fait de laisser tourner la machine en marche arrière
provoquera la défaillance prématurée des câbles. La
marche arrière ne doit servir que pour le dégagement
d’un outil enchevêtré dans un obstacle. Le cas échéant,
lâchez immédiatement le levier d’embrayage et laissez le
moteur revenir au ralenti. Mettez le levier de vitesses à la
position REV (marche arrière). Engagez l’embrayage
juste assez longtemps pour dégager l’outil de l’obstacle.
Une fois l’outil dégagé, lâchez immédiatement le levier
d’embrayage. Dès que l’outil a été dégagé et que le moteur est revenu au ralenti, ramenez le levier de vitesses
jusqu’à l’une des vitesses de la marche avant.
MISE EN GARDE
marche arrière pour d’autres raisons quelconques. Son
fonctionnement en marche arrière risque d’endommager
les câbles et provoquer de graves blessures corporelles.
Applications des câbles
Câble standard Les câbles standard Ø7/8 ou Ø 11/4
peuvent servir au curage des canalisations droites Ø 3
àØ 6 et des raccords (Figure 7).
Ne jamais utiliser cette machine en
Ridge Tool Company 21
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 23
Dégorgeoir à essence K-1500G
Tés Ø 4 et Ø 6
Y Ø 3, Ø 4 et Ø 6
Figure 7 – Applications prévues pour les câbles standard
Coudes Ø 3,
Ø4 et Ø 6
Câble industriel Lorsque les conditions le permettent, il
est préférable d’utiliser des câbles industriels, tels que le
câble C-14 Ø 11/4, pour des résultats plus rapides et
une longévité de câble accrue. Les câbles industriels
sont particulièrement bien adaptés aux canalisations
droites de Ø 4 àØ 8 (Figure 8).
NOTA ! Ce type de câble ne doit pas être utilisé en
présence de siphons en P ou siphons courants
Ø4.
Câbles et guide-câbles
Réf.
Catalogue Désignation Désignation
92280 C-11 Câble universel standard au pas de 3/8 de 15
62285 C-12 Câble industriel renforcé au pas de
62295 C-14 Câble industriel au pas de
62300 C-15
63090 T-27
62275 C-10
NOTA ! CLe câble C-10 (Ø7/8 ) doit être utilisé pour le curage des
évacuations Ø 2. Il nécessite l’utilisation d’un jeu de mâ-
choires A-368X et d’outils de 7/8
pieds. Pour siphons Ø4, canalisations Ø3 à Ø8.
Grandes longueurs Ø4 à Ø10, sans siphons Ø4.
Ø10 via tampon de dégorgement, sans siphons Ø4
Câble souple au pas de 1/2
Ø6
. Pour siphons.
Câble de guidage Ø
Câble universel standard de 15 pieds.
Nécessite mâchoires A-368X et outils de
11/4
1
de 25 pieds
3
/8 de 15 pieds.
/2. Canalisations Ø3 à
. Canalisations Ø3à
7
/8
Siphons courants
Ø 6 à Ø 8
Coudes Ø 4 à Ø 8
Tampons de
dégorgement Ø 4 à Ø 8
Figure 8 – Applications prévues pour les câbles industriels
Nettoyage accéléré Les bouchons de graisse et de
matière grasse peuvent être éliminés plus rapidement
et plus efficacement en tordant le câble à une distance de
6 à 8 derrière le couteau (Figure 9).
Câble tordu
Figure 9 – Tordre le câble pour accélérer le nettoyage
Accessoires
MISE EN GARDE
sont compatibles avec ce type de dégorgeoir. Toute tentative d’adaptation à ce dégorgeoir d’accessoires prévus
pour d’autres types d’appareil peut s’avérer dangereuse.
Utilisez exclusivement les accessoires recommandés
afin d’éviter les risques d’accident grave.
Seuls les produits RIDGID suivants
NOTA ! A-17 Tuyau de guidage
pour regards A-17
Réglable de 7 à 12 pieds de longueur, soutient les câbles lors
des accès par regard.
Ridge Tool Company22
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 24
Dégorgeoir à essence K-1500G
Outils pour câbles C-11, C-12, C-14 et C-15 Ø11/4
Réf.
Catalogue Désignation Description
62840 T-1 Tarière droite
61800 T-2 Tarière droite industrielle
63105 T-3 Tarière conique
61790 T-4 Tarière conique industrielle
63190 T-5 Tarière de récupération droite
63195 T-6 Tarière de récupération conique
63200 T-7 Tarière à crochet
63205 T-8 Couteau à graisse Ø 2
63210 T-9 Couteau à graisse Ø 3
62845 T-10 Couteau à graisse Ø 4
59480 T-11 Couteau « H » Ø 2
59485 T-12 Couteau « H » Ø 3
61970 T-13 Couteau à dents de scie Ø 2
61975 T-14 Couteau à dents de scie Ø 3
61770 T-15A Couteau à expansion Ø 4 à Ø 6
61825 T-15B Couteau à expansion Ø 6à Ø 8
61960 T-16 Couteau à barre hélicoïdale Ø 4
61850 T-17 Couteau à barre hélicoïdale Ø 6
61855 T-18 Couteau à barre hélicoïdale Ø 8
59625 T-21 Couteau à dents de scie hélicoïdal Ø 2
63075 T-22 Couteau à dents de scie hélicoïdal Ø 3
63085 T-23 Couteau à dents de scie hélicoïdal Ø 4
59765 T-24 Couteau 4-lames Ø 2
59770 T-25 Couteau 4-lames Ø 3
59775 T-26 Couteau 4-lames Ø 4
59780 T-26A Couteau 4-lames Ø 5
98030 T-50 Trois lames 3, 4, 5
98035 T-50-1 Couteau dentelé Ø 3
98040 T-50-2 Couteau dentelé Ø 4
98045 T-50-3 Couteau dentelé Ø 6
63110 T-31 Chaîne de dégorgement pour tuyaux Ø 3 à Ø 4
63115 T-32 Chaîne de dégorgement pour tuyaux Ø 6
63120 T-33 Chaîne de dégorgement pour tuyaux Ø 8
63145 T-38 Ecouvillon Ø 1
63150 T-39 Ecouvillon Ø 2
63155 T-40 Ecouvillon Ø 2
63160 T-41 Ecouvillon Ø 3
63165 T-42 Ecouvillon Ø 3
63170 T-43 Ecouvillon Ø 4
63175 T-44 Ecouvillon Ø 4
63240 T-45 Ecouvillon Ø 5
63180 T-46 Ecouvillon Ø 5
63185 T-47 Ecouvillon Ø 6
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
1
/2
NOTA ! Consulter le catalogue Ridge Tool pour un réper-
toire complet des outils et accessoires disponibles.
Accessoires
Réf.
Catalogue Désignation Description
59470 A-8 Porte-câbles, capacité : 60 pieds de Ø 1
59210 A-10 Porte-câbles, capacité : 150 pieds de Ø 1
59415 A-34-10 Tuyau de guidage arrière de 10 pieds
59395 A-34-12 Tuyau de guidage arrière de 12 pieds
59400 A-34-16 Tuyau de guidage arrière de 16 pieds
59300 A-20 Tuyau de guidage avant de 8 pieds
59205 A-1 Mitaine main gauche
59295 A-2 Mitaine main droite
59360 A-3 Boîte à outils
59225 A-12 Clé d’accouplement
59440 A-4 Cuillère à siphons de 30
59240 A-17 Tuyau de guidage pour regards
59320 A-369X Mâchoires de rechange Ø 1
1
/4
1
/4
1
/4
Entretien
MISE EN GARDE !
Débranchez le fil de bougie avant toute intervention.
Lubrification des mécanismes
Graissez tous les mécanismes exposés, tels que les culbuteurs et les paliers de vilebrequin à intervalles de
trois mois environs. Graissez les paliers de vilebrequin
via les graisseurs situés à l’intérieur de l’évidement du
levier d’embrayage.
Lubrification des mâchoir es d’embrayage
Nettoyez et lubrifiez les mâchoires d’embrayage avec de
l’huile après chaque utilisation.
Câbles
Les câbles doivent être soigneusement rincés à l’eau afin
d’éliminer toutes traces de boues et de produits de nettoyage corrosifs. Lubrifiez les câbles et leurs raccords
régulièrement avec de l’huile antirouille RIDGID Cable
Rust Inhibitor.
Lorsqu’ils ne servent pas, rangez les câbles à l’intérieur
afin de les protéger contre les intempéries.
MISE EN GARDE
ou usés doivent être systématiquement remplacés. Les
câbles sont considérés usés lorsque leurs fils extérieurs
s’aplatissent.
Remplacement des mâchoires
d’embrayage
1. Enlevez les trois vis de fixation du carter avant de la
machine.
2. Enlevez les deux vis de retenue de la coiffe (Figure
11).
Figure 11 – Remplacement des mâchoires d’embrayage
Les câbles excessivement corrodés
Ridge Tool Company 23
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 25
Dégorgeoir à essence K-1500G
3. Retirez les mâchoires d’entraînement de l’embrayage
et remplacez-les par les mâchoires de taille appropriée.
Figure 12 – Remplacement des mâchoires d’embrayage
4. Remontez la coiffe, les vis et le carter.
MISE EN GARDE
carter de courroie. Vos doigts risqueraient d’être pris
entre la courroie et la poulie.
Ne jamais utiliser cette machine sans
Elimination du jeu axial de l’embrayage
1. Pour éliminer le jeu axial de l’embrayage, desserrez la
vis de l’écrou de blocage/réglage (Figure 13).
2. Tournez l’écrou de blocage/réglage à droite jusqu’à ce
qu’il bute contre le carter, puis ramenez-le un demitour en arrière.
3. Serrez la vis de l’écrou de blocage/réglage.
Réglage de la courroie d’entraînement
Examinez la courroie d’entraînement régulièrement pour
vous assurer qu’elle n’est pas détendue. La courroie
d’entraînement doit toujours rester tendue.
1. Pour tendre la courroie d’entraînement, enlevez son
carter.
2. Tournez l’écrou 6-pans du tendeur lentement à droite
jusqu’à ce que la courroie soit tendue.
3. Remontez le carter.
NOTA ! La tension appropriée sera atteinte lorsque la
courroie d’entraînement ne fléchit que d’un quart
de pouce sous la pression du doigt.
MISE EN GARDE
son carter de courroie. Vos doigts risqueraient d’être pris
entre la courroie et la poulie.
Ne jamais utiliser cette machine sans
Stockage de la machine
MISE EN GARDE
essence doit être stocké à l’intérieur ou bien protégé contre les intempéries. Rangez la machine dans un local
verrouillé, hors de la portée des enfants et de ceux qui ne
sont pas rompus à l’utilisation des dégorgeoirs. Cette machine peut s’avérer dangereuse si elle tombe entre les
mains d’un novice.
Si la machine a été exposée au gel, il sera nécessaire de
la laisser tourner à vide pendant dix (10) ou vingt (20) minutes afin de la réchauffer. Sinon, les paliers risquent de se
gripper.
Tout matériel équipé d’un moteur à
Service après-vente
et réparations
MISE EN GARDE !
Les consignes d’entretien précédentes couvrent la majorité des besoins d’entretien de cette machine. Tout
problème qui n’est pas couvert dans cette section doit
être confié à un réparateur RIDGID agréé.
Le cas échéant, l’appareil doit être confié à un réparateur
RIDGID indépendant ou renvoyé à l’usine. Toutes réparations effectuées par les centres de réparations
Ridgid sont garanties contre les vices de matériel ou de
main d’œuvre.
MISE EN GARDE
change identiques aux pièces d’origine lors de la réparation de cette machine. Le non-respect de cette consigne pourrait provoquer de graves accidents.
N’utilisez que des pièces de re-
Figure 13 – Elimination du jeu axial de l’embrayage
Ridge Tool Company24
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 26
Máquina limpiadora
de desagües
K-1500G
Máquina limpiadora de desagües K-1500G
A continuación apunte y retenga el número de serie de la máquina que se encuentra en su
placa de características.
No. de
serie
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 27
Máquina limpiadora de desagües K-1500G
Índice
Ficha para apuntar el Modelo y Número de Serie de la máquina ...........................................................................27
Información general de seguridad
Seguridad en la zona de trabajo ...............................................................................................................................29
Seguridad personal ...................................................................................................................................................29
Uso y cuidado de la máquina ....................................................................................................................................29
Servicio......................................................................................................................................................................29
Información específica de seguridad
Seguridad de la limpiadora de desagües ..................................................................................................................30
Descripción, especificaciones y equipo estándar
Descripción................................................................................................................................................................30
Especificaciones........................................................................................................................................................31
Equipo estándar ........................................................................................................................................................31
Cables y herramientas ..............................................................................................................................................31
Montaje de la máquina
Instrucciones para instalar el mango.........................................................................................................................32
Instrucciones para el motor .......................................................................................................................................32
Inspección de la máquina...........................................................................................................................................32
Preparación de la máquina y de la zona de trabajo .................................................................................................33
Instrucciones de funcionamiento ..............................................................................................................................34
Procedimientos para usos especiales
Funcionamiento en reversa.......................................................................................................................................36
Cables para distintos usos ........................................................................................................................................36
Accesorios
Selección de cables ..................................................................................................................................................36
Selección de herramientas........................................................................................................................................37
Accesorios.................................................................................................................................................................37
Instrucciones de mantenimiento
Lubricación ................................................................................................................................................................37
Cables .......................................................................................................................................................................37
Recambio de las mordazas del embrague................................................................................................................37
Eliminación del juego (holgura) del embrague ..........................................................................................................38
Regulación de la correa trapezoidal..........................................................................................................................38
Almacenaje de la máquina..........................................................................................................................................38
Mantenimiento y reparaciones...................................................................................................................................38
Garantía vitalicia ..................................................................................................................................carátula posterior
Ridge Tool Company28
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 28
Máquina limpiadora de desagües K-1500G
Información general de seguridad
¡
ADVERTENCIA! Lea y comprenda todas las instrucciones.
¡
GUARDE ESTAS INSTRUCCIONES!
Seguridad en la zona de trabajo
• Mantenga su área de trabajo limpia y bien iluminada. Las mesas de trabajo desordenadas y las zonas
oscuras provocan accidentes.
• No haga funcionar máquinas motorizadas en la
presencia de líquidos, gases o polvos inflamables.
Estos aparatos generan chispas que pueden encender
el polvo o los gases.
• Al hacer funcionar una máquina, mantenga aparta-
dos a los espectadores, niños y visitantes. Las
distracciones pueden hacerle perder el control del
aparato.
• Mientras se encuentra en marcha, el motor debe
estar a por lo menos un metro (3 pies) de distancia
de paredes u otros equipos. No ponga objetos inflamables cerca del motor de la máquina. Deben
seguirse todos los procedimientos indicados para prevenir incendios y contar con una adecuada ventilación.
Seguridad personal
• Manténgase alerta, preste atención a lo que está haciendo y use sentido común cuando trabaje con
una máquina a motor. No la use si está cansado o
se encuentra bajo la influencia de drogas, alcohol o
medicamentos. Sólo un breve descuido mientras hace
funcionar una máquina motorizada puede resultar en lesiones personales graves.
• Vístase adecuadamente. No lleve ropa suelta ni
joyas. Amarre una cabellera larga. Mantenga su cabello, ropa y guantes apartados de las piezas en
movimiento. La ropa suelta, las joyas o el pelo largo
pueden engancharse en las piezas móviles.
• Antes de encender la máquina, extraiga todas las
llaves de regulación. Una llave mecánica o una llave
que se haya dejado acoplada a una pieza giratoria de
la máquina puede ocasionar lesiones corporales.
• No trate de extender su cuerpo para alcanzar algo.
Mantenga sus pies firmes en tierra y un buen equilibrio en todo momento. Al mantener el equilibrio y los
pies firmes, tendrá mejor control sobre la máquina en
situaciones inesperadas.
Si no se siguen las instrucciones de este
manual, pueden ocurrir envenenamientos
por monóxido de carbono, incendios y lesiones personales graves.
• Use equipo de seguridad. Siempre lleve protección
para la vista. Cuando las condiciones lo requieran,
debe usar mascarilla para el polvo, calzado de seguridad antideslizante, casco duro o protección para los
oídos.
Uso y cuidado de la máquina
• No fuerce la máquina. Use la herramienta adecuada
para el trabajo que va a realizar. Con la máquina
correcta obtendrá mejores resultados, en forma segura, y a la velocidad para la cual fue diseñada.
• Almacene las máquinas que no estén en uso fuera
del alcance de los niños y de otras personas sin
entrenamiento. Las máquinas son peligrosas en las
manos de usuarios no capacitados.
• Efectúele un cuidadoso mantenimiento a su má-
quina. Mantenga las herramientas de corte afiladas
y limpias. Es menos probable que una máquina bien
mantenida y con herramientas de corte afiladas se
trabe y, por ende, resulta más fácil de controlar.
• Verifique que no haya piezas movibles desalin-
eadas, agarrotadas o quebradas, y que no exista
alguna condición que pueda afectar el buen funcionamiento de la máquina. Si la máquina está
dañada, no la use y hágala reparar. Ocurren nume-
rosos accidentes con máquinas que no han recibido un
mantenimiento adecuado.
• Solamente use accesorios recomendados por el
fabricante para su modelo. Los accesorios que son
los adecuados para una máquina pueden tornarse
peligrosos acoplados a otra máquina.
• Desconecte el cable de la bujía antes de efectuarle
cualquier ajuste o reparación a la máquina. Esta
medida preventiva reduce el riesgo de echar a andar la
máquina sin querer.
• Mantenga los mangos limpios y secos, libres de
aceite y grasa. Esto permite un mejor control de la
máquina.
Servicio
• Los trabajos de reparación a la máquina sólo deben ser efectuados por personal de reparación
calificado. El mantenimiento o reparaciones practi-
cados por personal no calificado puede ocasionar
lesiones.
• Cuando le haga mantenimiento a la máquina, debe
usar únicamente repuestos o piezas de recambio
idénticas. Siga las instrucciones en la Sección de
Mantenimiento en este manual. Pueden producirse
choques eléctricos o lesiones si no se emplean piezas
Ridge Tool Company 29
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 29
Máquina limpiadora de desagües K-1500G
y partes autorizadas o si no se siguen las instrucciones de mantenimiento.
Información específica
de seguridad
ADVERTENCIA
Lea este Manual del Operario detenidamente antes
de poner en funcionamiento a la Limpiadora de
Desagües K-1500G. Si no se siguen o no se compren-
den las instrucciones de este manual, es posible
que ocurran envenenamientos por monóxido de car-
bono, incendios y/o lesiones personales graves.
Seguridad de la Limpiadora de Desagües
• Use el mitón de cuero provisto con la máquina.
Nunca agarre un cable que está girando con un
trapo o un guante. Pueden enredarse en el cable y le-
sionarlo gravemente.
• No someta los cables a un esfuerzo excesivo.
Mantenga una mano sobre el cable para controlarlo
cuando la máquina se encuentra en marcha. Si
se somete el cable a demasiada tensión cuando se
trata de atravesar una obstrucción, el cable puede
doblarse, enroscarse o quebrarse y lesionar gravemente al operario.
agentes químicos de limpieza. Evite el contacto directo con la piel y los ojos. Algunas sustancias quí-
micas provocan quemaduras de gravedad.
• La máquina fue hecha para limpiar desagües de 2
hasta 4 pulgadas de diámetro. Siga las instrucciones de esta manual sobre el uso de la máquina.
Someter la limpiadora de desagües a otros usos
puede resultar en lesiones.
• Tenga mucho cuidado cuando manipule gasolina.
Llene el depósito de gasolina en una zona bien
ventilada. No sobrellene el depósito y no derrame
combustible. Asegure que la tapa del depósito
quede bien cerrada. La gasolina es extremadamente
inflamable y bajo ciertas condiciones resulta explosiva.
• Nunca haga funcionar la máquina en un ambiente
cerrado o espacio restringido. El gas del escape
contiene monóxido de carbono. La inhalación de este
gas venenoso puede hacerle perder el conocimiento y
hasta causar la muerte. El gas del escape también
tiene sustancias químicas que, según el estado de
California, podrían ser cancerígenas o dañar el sistema
reproductivo.
• No toque el tubo de escape mientras está caliente.
Para evitar quemaduras graves o incendios, deje
enfriar el motor antes de transportarlo o guardarlo
dentro. El tubo de escape se calienta considerable-
mente durante el funcionamiento de la máquina y
permanece caliente durante un buen rato después
de apagarse el motor.
• Coloque la máquina a menos de tres pies de la
entrada al desagüe. Emplee la manguera guía delantera cuando no pueda situar la máquina limpiadora cerca del acceso al desagüe. Si se le sitúa
demasiado lejos, el cable se puede torcer o enroscar.
• No haga funcionar la máquina en reversa (REV). El
funcionamiento de la máquina en marcha atrás puede
causar daños al cable. La reversa sólo se emplea
para desprender la herramienta -en la punta del cableque se ha atascado en una obstrucción.
• Haga funcionar la máquina desde el lado donde se
encuentra el embrague del cable. Así se la puede
controlar mejor.
• Emplee la manguera guía trasera. Esta impide que
el cable dé latigazos y que recoja desechos.
• Nunca haga funcionar la máquina si la cubierta
de la correa no está puesta en su lugar. Pueden enganchársele los dedos entre la correa y la polea.
• Tenga cuidado cuando emplee la máquina para
desatascar desagües en los cuales se han usado
Descripción, especificaciones
y equipo estándar
Descripción
Las máquinas limpiadoras de desagües RIDGID K-1500G
limpian desagües de 2 a 10 pulgadas de diámetro hasta
300 pies de distancia. Propulsa la máquina un motor de
gasolina de 6 CV y cuenta con una transmisión de tres velocidades en marcha hacia delante y con una marcha
atrás.
La máquina emplea cables seccionados que cuentan
con un sistema de acoplamiento rápido para conectarles
y cambiarles herramientas fácilmente. El cable se introduce y saca manualmente de la máquina y su rotación
es controlada por la palanca del embrague. Al soltarse
la palanca del embrague, el cable se detiene instantáneamente.
Ridge Tool Company30
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 30
Máquina limpiadora de desagües K-1500G
Especificaciones
Capacidad .....................tuberías de entre 2 y 10 pulga-
das de Ø, hasta 300 pies de
distancia empleando cables
7
de
/8o 11/4pulgadas
Embrague......................de acción instantánea
Velocidad del cable
La transmisión tiene tres velocidades en marcha ade-
lante (FORWARD) y una en marcha atrás o reversa (REVERSE). Póngala en tercera, a 500 rpm, para la mayoría
de los trabajos. Una velocidad del cable más baja, en
segunda o en primera, podría resultar más eficaz para
atravesar ciertas obstrucciones.
Primera..........................333 rpm
Segunda ........................425 rpm
Tercera ..........................500 rpm
REVERSA
(marcha atrás) ...............250 rpm
Motor .............................a gasolina, 6 CV, con trans-
misión invertible y control
automático del acelerador
¡
NOTA! El motor emplea gasolina SIN PLOMO única-
mente
Peso ..............................190 libras
Equipo estándar
Opciones de máquina
No. en el Modelo
catálogo No. Descripción
44587 K-1500G Máquina solamente con mitón A-1,
48462 K-1500G Máquina con equipo estándar incluye:
con C-14 – Diez secciones de cable C-14,
llave del pasador para acoplamientos A-12,
y manguera guía trasera A-34-10
largo total: 150 pies
– Tres portacables A-8
– Guante para mano izquierda A-1
– Llave del pasador para acoplamientos A-12
– Manguera guía trasera A-34-12
– Llave hexagonal A-2864
– Llave hexagonal A-3516
– Caja de herramientas A-3
– Barrena recta para servicio pesado T-2
– Barrena de embudo para servicio pesado T-4
– Barrena recuperadora T-6
– Barrena cortagrasa T-8
– Cortadora de dientes de sierra T-13
– Cortadora de dientes de tiburón T-50
Cables y líderes
No. en el Modelo
catálogo No. Descripción
92280 C-11 Bobinado de multiuso, estándar de 15 pies, pasos de 3/
62285 C-12 Bobinado de servicio extra pesado, de 15 pies, pasos de
62295 C-14 Bobinado de servicio pesado, pasos de
62300 C-15 Bobinado extraflexible de 15 pies, pasos de
63090 T-27 Líder de 1
62275 C-10 Bobinado multiuso, estándar de 15 pies, requiere mordazas
¡
NOTA! El cable C-10 (
de 2 pulgs. de diámetro. Requiere mordazas A-368X y herramientas en la punta de 7/8pulg.
Herramientas para cables C-11, C-12, C-14 y C-15
1
de 1
/4pulg.
No. en el Modelo
catálogo No. Descripción
62840 T-1 Barrena recta
61800 T-2 Barrena recta de servicio pesado
63105 T-3 Barrena de embudo
61790 T-4 Barrena de embudo de servicio pesado
63190 T-5 Barrena recuperadora recta
63195 T-6 Barrena recuperadora de embudo
63200 T-7 Barrena de gancho
63205 T-8 Barrena cortagrasa, 2
63210 T-9 Barrena cortagrasa,3
62845 T-10 Barrena cortagrasa, 4
59480 T-11 Cortadora en “H”, 2
59485 T-12 Cortadora en “H”, 3
61970 T-13 Cortadora de dientes de sierra, 2
61975 T-14 Cortadora de dientes de sierra, 3
61770 T-15A Cortadora con ensanche, 4 a 6 pulgs.
61825 T-15B Cortadora con ensanche, 6 a 8 pulgs.
61960 T-16 Cortadora de barra espiral, 4 pulgs.
61850 T-17 Cortadora de barra espiral, 6 pulgs.
61855 T-18 Cortadora de barra espiral, 8 pulgs.
59625 T-21 Cortadora espiral de sierra dentada, 2
63075 T-22 Cortadora espiral de sierra dentada, 3 pulg.
63085 T-23 Cortadora espiral de sierra dentada, 4 pulg.
59765 T-24 Cortadora de 4 cuchillas, 2
59770 T-25 Cortadora de 4 cuchillas, 3
59775 T-26 Cortadora de 4 cuchillas, 4
59780 T-26A Cortadora de 4 cuchillas, 5
98030 T-50 Cortadora de 3 cuchillas, 3, 4 y 5 pulg.
98035 T-50-1 Cortadora de dientes de tiburón, 3 pulg.
98040 T-50-2 Cortadora de dientes de tiburón, 4 pulg.
98045 T-50-3 Cortadora de dientes de tiburón, 6 pulg.
63110 T-31 Golpeadora a cadenas, tubería de 3 a 4 pulg.
63115 T-32 Golpeadora a cadenas, tubería de 6 pulg.
63120 T-33 Golpeadora a cadenas, tubería de 8 pulg.
63145 T-38 Escobilla de conductos de humo, 1
63150 T-39 Escobilla de conductos de humo, 2 pulg.
63155 T-40 Escobilla de conductos de humo, 2
63160 T-41 Escobilla de conductos de humo, 3 pulg.
63165 T-42 Escobilla de conductos de humo, 3
63170 T-43 Escobilla de conductos de humo, 4 pulg.
63175 T-44 Escobilla de conductos de humo, 4
63240 T-45 Escobilla de conductos de humo, 5 pulg.
63180 T-46 Escobilla de conductos de humo, 5
63185 T-47 Escobilla de conductos de humo, 6 pulg.
¡
NOTA! Consulte el Catálogo de Ridge Tool para un listado com-
pulg. Apto para sifones de 4 pulg., desagües de 3 a 8 pulg.
de diámetro.
3
/8pulg. Tuberías de 4 a 10 pulg., recorridos largos sin
sifones de 4 pulg.
Desagües de vaciado, sin sifones de 4 pulg.
Desagües de 3 a 6 pulg. Apto para sifones.
1
/4pulg. x 25 pies
A-368X y herramientas en la punta de
7
/8″ Ø) debe emplearse para limpiar desagües
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
7
/8pulg.
1
/2pulg.
1
/2pulg.
pleto de herramientas de corte y accesorios.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
8
Ridge Tool Company 31
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 31
Máquina limpiadora de desagües K-1500G
Montaje de la máquina
ADVERTENCIA
Se requiere montar la Máquina Limpiadora de
Desagües K-1500G correctamente para evitar acci-
dentes. Deben seguirse los siguientes procedi-
mientos:
Instrucciones para instalar el mango
1. Introduzca el conjunto del mango en la abertura
para el mango en la base y atorníllelo con los cuatro
pernos de
3
/8pulg. provistos (Figura 1).
Palanca del embrague
Pernos
para fijar
el mango
Mango
deben realizarse los siguientes procedimientos
de inspección.
1. Revise el nivel del aceite en el cárter del motor. Si
está bajo, agregue aceite (vea los detalles en el
Manual del Motor incluido).
2. Revise el nivel de combustible en el motor. Si está
bajo, agregue gasolina sin plomo de 86 o más octanos (vea los detalles en el Manual del Motor
incluido).
ADVERTENCIA
Tenga cuidado cuando manipule gasolina. Cargue el depósito en una zona bien ventilada. No
sobrellene el depósito de gasolina y no derrame combustible. Asegure que la tapa del depósito quede bien
cerrada.
3. Revise la máquina limpiadora de desagües por si alguna de sus partes está quebrada, faltando, desalineada o agarrotada, y por si existe cualquiera otra
condición que pueda afectar el funcionamiento normal
y seguro de la máquina. Si detecta algún daño, no
use la Limpiadora de Desagües hasta que haya sido
reparada.
4. Lubrique la Limpiadora de Desagües, si es necesario, de acuerdo a las Instrucciones de Mantenimiento.
Patas
estabilizadoras
Figura 1 – Limpiadora de desagües K-1500G
Instrucciones para el motor
1. El motor se despacha de fábrica sin aceite. Llénelo de
aceite antes de echarlo a andar (vea el Manual del
Motor incluido).
CUIDADO
El motor se dañará si se lo hace funcionar
sin aceite.
Inspección de la máquina
ADVERTENCIA
5. Emplee las herramientas y accesorios diseñados
para usarse con su limpiadora y que son los requeridos para cada uso determinado. Las herramientas y accesorios debidos le permiten realizar su labor
en forma exitosa y segura. Los accesorios de otras
máquinas pueden resultar peligrosos si se usan con
esta limpiadora de desagües.
6. Limpie el aceite, grasa o mugre de todos los mangos
y controles de la máquina. Esto reduce el riesgo de
que se lesione si algún control o mango de la máquina se resbala de sus manos.
7. Revise los filos de corte de las herramientas que se
acoplan a la punta del cable. Si es necesario, hágalas
afilar o cámbielas antes de usar la Limpiadora de
Desagües. Las herramientas de corte desafiladas o
dañadas pueden atascarse y romper el cable.
8. Revise los cables y acoplamientos por si estuvieran
desgastados o dañados. Los cables deben cambiarse cuando se vuelvan muy desgastados o corroídos. Se nota que un cable está desgastado
cuando sus espirales exteriores se han aplanado.
ADVERTENCIA
Los cables desgastados o dañados
pueden cortarse y causar graves lesiones.
Revise su Limpiadora de Desagües para evitar lesiones cor porales graves. Antes de cada uso
Ridge Tool Company32
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 32
Máquina limpiadora de desagües K-1500G
Preparación de la máquina y
de la zona de trabajo
ADVERTENCIA
Para evitar lesiones graves, se requiere preparar la
máquina y la zona de trabajo adecuadamente. Para
preparar la máquina para su uso deben seguirse los
siguientes procedimientos:
1. Verifique que la zona de trabajo:
• tenga suficiente luz.
• no tenga líquidos inflamables, vapores o polvo
que puedan provocar un incendio.
• tenga adecuada ventilación para los gases de
escape del motor.
ADVERTENCIA
nóxido de carbono, un gas venenoso. Pueden causar la
pérdida del conocimiento y hasta la muerte.
2. Sitúe la Limpiadora de Desagües a menos de tres
pies de la entrada al desagüe.
ADVERTENCIA
blarse o enroscarse.
¡
NOTA! Hay disponible una manguera guía delantera
A-20 para los casos en que no es posible
situar la máquina a menos de tres pies del acceso al desagüe. El tubo guía para pozos de
inspección A-17 sujeta el cable cuando se trabaja en estos pozos o bocas de alcantarillas
3. Despliegue las patas estabilizadoras para evitar que
la máquina se mueva (Figura 1).
Los gases de escape contienen mo-
A mayor distancia, el cable puede do-
4. Acople la manguera guía trasera metiendo el adaptador de la manguera guía en las clavijas de la
manguera guía (Figura 2).
ADVERTENCIA
No use la máquina si no tiene la manguera guía trasera acoplada. Evita que el cable dé
latigazos o que se enrede.
5. Introduzca el primer trozo de cable por la parte delantera de la máquina (extremo hembra primero) y
empújelo a través de la manguera guía hasta que
sólo quede un pie de cable fuera de la parte delantera de la máquina (Figura 3).
Figura 3 – Introducción del cable por la parte delantera
ADVERTENCIA
de la máquina
Nunca acople más de un cable a la
vez. El cable no debe quedar asomado por detrás del
tubo guía trasero.
6. Seleccione e instale la herramienta deseada en la
punta del cable. El acoplamiento en T permite encajar la herramienta con un clic al acoplamiento del
cable (Figura 4). Para desmontar la herramienta,
emplee la llave de pasador para oprimir el pulsador y
luego desacople las partes.
Para acoplar cables
y herramientas
Encaje ambas piezas
Figura 4 – Modo de acoplar y desacoplar cables y herra-
¡
NOTA! Selección de la herramienta adecuada
mientas
Para desacoplar cables y herramientas
Introduzca la
llave de pasador
Separe las
piezas
Como regla general, debe emplearse una herramienta en
Figura 2 – Acoplamiento de la manguera guía trasera
la punta por lo menos una pulgada más pequeña que el
diámetro del desagüe que se intenta limpiar. La natu-
Ridge Tool Company 33
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 33
Máquina limpiadora de desagües K-1500G
raleza del trabajo que se va a realizar es la que determina
el tipo de herramienta necesaria. Esto queda a criterio del
operario.
Instrucciones de funcionamiento
ADVERTENCIA
Use los mitones remachados provistos con la máquina. Nunca agarre un cable que se encuentra
girando con un trapo, o con un guante de tela o
cuero, que pudiera enrollarse en el cable y lesionarlo
gravemente.
Siempre use protección para los ojos para evitar que
les entren mugre u otros objetos extraños. Use zapatos con suela de goma y antideslizantes.
No haga funcionar la máquina si la palanca del em-
brague está dañada o no funciona como es debido.
El embrague es un dispositvo de seguridad: cuando
se lo suelta, el cable debe dejar de girar.
Nunca haga funcionar la máquina en un ambiente
cerrado.
CUIDADO
tancia aproximada que existe desde la entrada o acceso
al desagüe hasta la alcantarilla principal o el pozo séptico.
Si el cable se introduce demasiado lejos dentro de la alcantarilla matriz o del pozo séptico, puede anudarse y no
caber de regreso por la tubería de menor diámetro. Si está
empleando un cable estándar de 1
bería de 12 pulgadas o más de diámetro, no permita
que el cable se sobreextienda más allá de 10 a 15 pies.
Cuando trabaje en un pozo séptico, no permita que el
cable rebase más allá de 3 a 5 pies del límite.
1. Coloque la palanca de cambios en la posición N
(NEUTRO o punto muerto).
2. Coloque la manija del choke (cebador) en la posición
CHOKE y arranque el motor algunas veces jalando el
estárter.
3. Cuando el motor “prenda”, coloque la manija del
CHOKE en la posición RUN (en marcha) y tire del
regulador de la aceleración hasta la velocidad deseada.
4. Adopte la postura correcta para mantener un buen
equilibrio mientras trabaja (Figura 5).
ADVERTENCIA
controlar la máquina y el cable en situaciones inesperadas.
• Asegure que puede soltar la palanca del embrague
Es importante conocer de antemano la dis-
1
/4pulgada en una tu-
Si mantiene una buena postura, podrá
rápidamente.
• Su mano enguantada debe estar sobre el cable
para controlar su acción giratoria cuando penetra en
un atasco.
Figura 5 – Modo de empleo de la Limpiadora de Desagües
5. Saque la suficiente longitud de cable fuera de la
máquina para introducir la herramienta y el cable en
el acceso al desagüe. Empuje el cable dentro del
desagüe hasta donde más pueda.
6. Jale más cable a través de la máquina para casi formar un semicírculo entre la máquina y el acceso al
desagüe.
7. Sin apretarlo, sostenga el cable con la mano izquierda
enguantada, meta la transmisión en tercera -marcha adelante-.
¡
NOTA! El motor comenzará a funcionar pero el cable
no girará.
8. Mientras su mano enguantada está sobre el cable,
con la otra empuje la palanca del embrague hacia
abajo para embragar el cable. Para hacer avanzar el
cable, empuje bruscamente sobre la parte superior de
la lazada (del cable).
¡
NOTA! Un enganche lento o gradual del embrague
produce el desgaste excesivo de las mordazas.
El embrague es de acción instantánea y al
volver la palanca del embrague a su posición
original, el cable se libera instantáneamente.
9. Tan pronto como el exceso de cable haya penetrado
en el desagüe, suelte la palanca del embrague y extraiga de la máquina, con su mano enguantada, entre
seis y diez pulgadas de cable.
Ridge Tool Company34
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 34
Máquina limpiadora de desagües K-1500G
10. Para agregar cable, siga el siguiente procedimiento:
• Cuando llegue al final de cada sección de cable,
ponga la palanca de cambios en punto muerto (N).
• Sujete el final del cable en la entrada del desagüe
metiendo su extremo en la tubería, como se muestra en la Figura 6. Este procedimiento es especialmente útil cuando se está limpiando un desagüe de mucha pendiente.
• Introduzca otra sección de cable a través de la
parte delantera de la máquina (con el extremo
hembra primero) hasta que permanezca asomado
aproximadamente un pie de cable fuera de la parte
delantera de la máquina.
• Acople esta nueva sección de cable al cable dentro del desagüe y reanude la faena.
11. Continúe introduciendo el cable hasta que encuentre
resistencia o una obstrucción. El operario se dará
cuenta de que se ha topado con una obstrucción
porque se le hará difícil alimentar más cable por la tubería y/o el cable tenderá a irse de costado de las
manos del operario.
12. Si el cable se resiste en la obstrucción, alívielo retrayéndolo con tirones cortos y rápidos para liberar a
la herramienta cortadora. Vuelva a meter el cable
lentamente en la obstrucción. Repita este procedimiento hasta que se haya despejado la obstrucción.
Recuerde: asegure que la cortadora esté girando
constantemente y nunca fuerce el cable. En este
momento, el progreso depende de lo afilada que se
encuentre la herramienta de corte y de la naturaleza
de la obstrucción.
ADVERTENCIA
No permita que se acumule tensión en el cable.
Esto ocurrirá si la herramienta de corte se queda
eganchada y cesa de girar, mientras el motor y el
cable continúan girando. Puede acumularse tal
momento torsor que el cable se tuerce, pudiendo en-
roscársele en la mano o el brazo. Esto puede suceder
rápidamente, sin previo aviso, por lo tanto, proceda
lenta y cuidadosamente cuando vaya alimentando el
cable por el desagüe. Si suelta la palanca del embrague el cable dejará de girar y se acabará el par de
torsión. Si la herramienta se queda enganchada en
un atasco, consulte las Instrucciones para el Funcionamiento en Reversa en la sección “Procedimientos especiales”.
13. Una vez desatascada la obstrucción, se recomienda
que el operario enjuague los desechos del desagüe con
agua corriente. Repita el Paso 11 varias veces, si es
necesario, para lograr una limpieza rigurosa y luego
proceda a atravesar los demás atascos, si los hay.
Figura 6 – Modo de sujetar el cable a la entrada del
desagüe
14. Para retraer el cable del desagüe, haga lo siguiente:
• Deje el cambio en la posición FOR (adelante).
• Empuje la palanca del embrague hacia abajo para
engranar el cable. Con la mano enguantada tire del
cable hacia fuera del desagüe (si es posible) o
sostenga el cable contra el borde de la entrada
para ayudar a retraerlo hasta que forme una lazada
delante de la máquina.
¡
NOTA! Al sujetar el cable contra el borde de la entrada al
desagüe, su rotación lo hará salir rápidamente.
• Cuando se forme la lazada, suelte la palanca del
embrague y empuje el exceso de cable de regreso
a través de la máquina. Desconecte las secciones
de cable, una por una.
ADVERTENCIA
Cuando proceda a desconectar secciones de cables, recuerde que debe poner la transmisión
en NEUTRO o punto muerto.
• Una vez extraída una sección de cable, meta el
extremo del cable que se encuentra sujeto a la entrada del desagüe por la parte delantera de la máquina. Continúe desconectando secciones de cable
hasta que la herramienta en la punta de la última
sección de cable esté a punto de aparecer por la entrada del desagüe.
ADVERTENCIA
Nunca retraiga la herramienta desde la
entrada al desagüe mientras el cable está girando. La
herramienta puede dar latigazos y causar graves lesiones.
15. Ponga la transmisión en punto muerto (N).
16. Extraiga el cable restante y la herramienta en su
punta, fuera del desagüe.
17. Apague el motor y desenganche las patas estabi-
lizadoras.
CUIDADO
Terminada la limpieza del desagüe, lave los
cables, acoplamientos y herramientas de corte a fondo
con agua y séquelos, puesto que algunos compuestos
químicos empleados en la limpieza de desagües son corrosivos.
¡
NOTA! Cuando vuelva a colocar los cables que han
salido del desagüe en el portacables, reconéctelos todos nuevamente. Así los podrá sacar
con mayor rapidez en la próxima faena.
Ridge Tool Company 35
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 35
Máquina limpiadora de desagües K-1500G
Procedimientos especiales
Funcionamiento en reversa
El funcionamiento de la máquina en marcha atrás o reversa dañará el cable prematuramente. Use la reversa sólo
para liberar una herramienta o cable trabado en una obstrucción. Si esto ocurre, inmediatamente suelte la palanca
del embrague y permita que la velocidad del motor vuelva
al ralentí. Cambie la transmisión a REV (marcha atrás).
Mantenga la palanca del embrague accionada sólo el
tiempo que demoren el cable y la herramienta en liberarse
de la obstrucción. Apenas la herramienta se desatasque,
de inmediato suelte la palanca del embrague. Tan pronto
se haya desenganchado la herramienta y la velocidad
del motor haya vuelto al ralentí, mueva la transmisión a la
posición FORWARD (marcha adelante).
ADVERTENCIA
en REV (REVERSA) por algún otro motivo. El funcionamiento de la máquina en marcha atrás puede dañar el
cable y causar lesiones de gravedad.
Cables para distintos usos
Cables estándar Se usa cable estándar de 7/8ó 11/4pul-
gada en desagües rectilíneos de 3 a 6 pulgadas y a
través de acoplamientos (Figura 7).
Uniones en T
de 4 a 6 pulgs.
Figura 7 – Empleos de cables estándar
Cables de servicio pesado Donde las condiciones lo
permitan, deben de usarse cables de servicio pesado de
1
1
/4pulgada tales como el C-14, puesto que limpian
las tuberías más rápidamente y tienen una larga vida
útil. Los cables de servicio pesado funcionan eficazmente en tuberías rectas de 4 a 8 pulgadas de diámetro
(Figura 8).
¡
NOTA! Este tipo de cable no debe emplearse en tu-
berías donde haya sifones o trampillas en P o
trampillas corrientes de 4 pulgadas de diámetro.
Nunca haga funcionar esta máquina
Uniones en Y de 3,
4 y 6 pulgs.
Codos en L
de 3, 4 y 6 pulgs.
Limpieza más rápida Las obstrucciones de grasa
pueden desatascarse con mayor eficacia y rapidez si se
dobla o curva el cable a unas 6 a 8 pulgadas más atrás
de la herramienta cortadora. (Figura 9)
Cable curvado
Figura 9 – Cómo curvar el cable para limpiar un atasco
con mayor rapidez
Accesorios
ADVERTENCIA
han sido fabricados para funcionar con esta Limpiadora de
Desagües. Otros accesorios aptos para usarse con otras
máquinas pueden resultar peligrosos si se usan con esta
limpiadora. Para evitar lesiones corporales graves, emplee
únicamente los accesorios recomendados.
Cables y líderes
No. en el Modelo
catálogo No. Descripción
92280 C-11 Bobinado de multiuso, estándar de 15 pies, pasos de 3/
62285 C-12 Bobinado de servicio extra pesado, de 15 pies, pasos de
62295 C-14 Bobinado de servicio pesado, pasos de
62300 C-15 Bobinado extraflexible de 15 pies, pasos de
63090 T-27 Líder de 1
62275 C-10 Bobinado multiuso, estándar de 15 pies, requiere mordazas
¡
NOTA! El cable C-10 (7/8″ Ø) debe emplearse para limpiar desagües
de 2 pulgs. de diámetro. Requiere mordazas A-368X y herramientas en la punta de
¡
NOTA! Tubo guía A-17 para pozos
de inspección o bocas de
alcantarillas.
Se extiende entre 7 y 12 pies, sujeta y guía el cable dentro de pozos o bocas de alcantarillas.
Sólo los siguientes productos RIDGID
pulg. Apto para sifones de 4 pulg., desagües de 3 a 8 pulg.
de diámetro.
3
/8pulg. Tuberías de 4 a 10 pulg., recorridos largos sin
sifones de 4 pulg.
Desagües de vaciado, sin sifones de 4 pulg.
Desagües de 3 a 6 pulg. Apto para sifones.
1
/4pulg. x 25 pies
A-368X y herramientas en la punta de
7
/8pulg.
1
/2pulg.
7
/8pulg.
1
/2pulg.
8
Trampilla corriente
de 6 a 8 pulgs.
Sifón en “L” de 4
a 8 pulgs.
Cañerías de vaciado
de 4 a 8 pulgs.
Figura 8 – Empleo de cables de servicio pesado
Ridge Tool Company36
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 36
Máquina limpiadora de desagües K-1500G
Herramientas para cables C-11, C-12, C-14 y C-15
de 11/4pulg.
No. en el Modelo
catálogo No. Descripción
62840 T-1 Barrena recta
61800 T-2 Barrena recta de servicio pesado
63105 T-3 Barrena de embudo
61790 T-4 Barrena de embudo de servicio pesado
63190 T-5 Barrena recuperadora recta
63195 T-6 Barrena recuperadora de embudo
63200 T-7 Barrena de gancho
63205 T-8 Barrena cortagrasa, 2
63210 T-9 Barrena cortagrasa,3
62845 T-10 Barrena cortagrasa, 4
59480 T-11 Cortadora en “H”, 2
59485 T-12 Cortadora en “H”, 3
61970 T-13 Cortadora de dientes de sierra, 2
61975 T-14 Cortadora de dientes de sierra, 3
61770 T-15A Cortadora con ensanche, 4 a 6 pulgs.
61825 T-15B Cortadora con ensanche, 6 a 8 pulgs.
61960 T-16 Cortadora de barra espiral, 4 pulgs.
61850 T-17 Cortadora de barra espiral, 6 pulgs.
61855 T-18 Cortadora de barra espiral, 8 pulgs.
59625 T-21 Cortadora espiral de sierra dentada, 2
63075 T-22 Cortadora espiral de sierra dentada, 3 pulg.
63085 T-23 Cortadora espiral de sierra dentada, 4 pulg.
59765 T-24 Cortadora de 4 cuchillas, 2
59770 T-25 Cortadora de 4 cuchillas, 3
59775 T-26 Cortadora de 4 cuchillas, 4
59780 T-26A Cortadora de 4 cuchillas, 5
98030 T-50 Cortadora de 3 cuchillas, 3, 4 y 5 pulg.
98035 T-50-1 Cortadora de dientes de tiburón, 3 pulg.
98040 T-50-2 Cortadora de dientes de tiburón, 4 pulg.
98045 T-50-3 Cortadora de dientes de tiburón, 6 pulg.
63110 T-31 Golpeadora a cadenas, tubería de 3 a 4 pulg.
63115 T-32 Golpeadora a cadenas, tubería de 6 pulg.
63120 T-33 Golpeadora a cadenas, tubería de 8 pulg.
63145 T-38 Escobilla de conductos de humo, 1
63150 T-39 Escobilla de conductos de humo, 2 pulg.
63155 T-40 Escobilla de conductos de humo, 2
63160 T-41 Escobilla de conductos de humo, 3 pulg.
63165 T-42 Escobilla de conductos de humo, 3
63170 T-43 Escobilla de conductos de humo, 4 pulg.
63175 T-44 Escobilla de conductos de humo, 4
63240 T-45 Escobilla de conductos de humo, 5 pulg.
63180 T-46 Escobilla de conductos de humo, 5
63185 T-47 Escobilla de conductos de humo, 6 pulg.
¡
NOTA! Consulte el Catálogo de Ridge Tool para un listado com-
pleto de herramientas de corte y accesorios.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
1
/2pulg.
Instrucciones de mantenimiento
ADVERTENCIA
Desconecte el cable de la bujía (chispero) antes de
efectuar cualquier mantenimiento o ajuste.
Lubricación de las partes móviles
Cada tres meses, engrase todas las piezas móviles expuestas, tales como los brazos de vaivén y el cojinete
principal. El engrase del cojinete principal debe hacerse
a través del fitting ubicado dentro de la ranura en la
palanca del embrague.
Lubricación de las mordazas
del embrague
Limpie y lubrique las mordazas del impulsor del embrague
con aceite después de cada uso.
Cables
Los cables deben lavarse a fondo con agua para prevenir los efectos dañinos de sedimentos y compuestos
químicos para la limpieza de desagües. Periódicamente
lubrique los cables y acoplamientos con Inhibidor de la
oxidación de cables RIDGID.
Cuando no estén en uso, almacene los cables bajo techo
para evitar su deterioro por los agentes naturales.
ADVERTENCIA
do se vuelvan severamente corroídos o desgastados.
Un cable está desgastado cuando sus espirales exteriores
se han aplanado.
Recambio de las mordazas del embrague
1. Extraiga los tres tornillos que sujetan la cubierta delantera a la carcasa.
2. Extraiga los tornillos de la pieza saliente (Figura 11).
Los cables deben recambiarse cuan-
Accesorios
No. en el Modelo
catálogo No. Descripción
59470 A-8 Portacables con capacidad para 60 pies (11/4pulg.)
59210 A-10 Portacables, capacidad para 150 pies (1
59415 A-34-10 Manguera guía trasera de 10 pies
59395 A-34-12 Manguera guía trasera de 12 pies
59400 A-34-16 Manguera guía trasera de 16 pies
59300 A-20 Conjunto de Manguera guía delantera de 8 pies
59205 A-1 Mitón para mano izquierda
59295 A-2 Mitón para mano derecha
59360 A-3 Caja de herramientas
59225 A-12 Llave de pasador para acoplamientos
59440 A-4 Cuchara para sifón (30 pulgs.)
59240 A-17 Tubo guía para boca de alcantarilla
59320 A-369X Juego de mordazas de recambio de 1
1
/4pulg.)
1
/4pulg.
Figura 11 – Recambio de las mordazas del embrague
3. Deslice las mordazas fuera del impulsor del embrague y cámbielas por las del tamaño deseado.
Ridge Tool Company 37
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 37
Máquina limpiadora de desagües K-1500G
Figura 12 – Recambio de las mordazas del embrague
4. Vuelva a colocar el conjunto de la pieza saliente, los
tornillos y la cubierta.
ADVERTENCIA
sin su cubierta protectora. Pueden enganchársele los de
dos entre la correa y la polea.
Nunca haga funcionar esta máquina
Eliminación del juego (holgura)
del embrague
2. Afloje lentamente la tuerca hexagonal de ajuste de la
tensión hasta que la correa se tense.
3. Vuelva a colocar la cubierta protectora.
¡
NOTA! La correa trapezoidal tiene una tensión ade-
cuada cuando se estira
sión de su dedo.
ADVERTENCIA
cubierta de la correa no está puesta en su lugar. Sus
dedos pueden quedar atrapados entre la correa y la
polea.
Nunca haga funcionar la máquina si la
1
/4pulgada bajo la pre-
Almacenaje de la máquina
ADVERTENCIA
ben guardarse bajo techo o bien cubiertos de la lluvia o
nieve. Almacene la limpiadora de desagües bajo llave
donde no la puedan alcanzar niños y personas inexpertas.
En manos de personas sin entrenamiento, esta máquina
puede causar graves lesiones.
Si la máquina ha quedado expuesta a temperaturas bajo
0°C, antes de usarla se la debe hacer andar sin carga por
unos 10 a 20 minutos. Los cojinetes o rodamientos estarán
congelados si no se precalientan.
Los equipos propulsados a motor de-
1. Para eliminar el juego (holgura) del embrague, afloje
el tornillo en la tuerca de ajuste (Figura 13).
2. Gire el enclavamiento y la tuerca de ajuste hacia la
derecha hasta que se encuentren apretados contra el
alojamiento. Luego aflójelos una media vuelta.
3. Apriete el tornillo en el enclavamiento y la tuerca de
ajuste.
Figura 13 – Eliminación del juego (holgura) del embrague
Regulación de la correa trapezoidal
Periódicamente inspeccione la correa trapezoidal por si
está suelta. La correa trapezoidal debe estar siempre
tensa.
Servicio y reparaciones
ADVERTENCIA
La sección“Instrucciones para el mantenimiento” trata la
mayor parte de los servicios requeridos por esta máquina.
Cualquier problema que no haya sido mencionado en
esta sección debe ser resuelto únicamente por un técnico
de reparaciones autorizado de RIDGID.
La maquina debe llevarse a un Servicentro Autorizado
Independiente RIDGID o devuelta a la fábrica. Todas las
reparaciones hechas por los establecimientos de servicio
Ridge están garantizadas de estar libres de defectos del
material y de la mano de obra.
ADVERTENCIA
bio idénticas cuando se le hace mantenimiento a esta
máquina. Si no se siguen estas instrucciones, pueden producirse lesiones graves.
Sólo deben usarse piezas de recam-
1. Para tensar la correa trapezoidal, extraiga la cubierta.
Ridge Tool Company38
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 38
FULL LIFETIME
WARRANTY
Against Material Defects
& Workmanship
What is covered
®
RIDGID
tools are warranted to be free of defects in workmanship and material.
How long coverage lasts
This warranty lasts for the lifetime of the RIDGID
®
tool. Warranty coverage ends when the prod-
uct becomes unusable for reasons other than defects in workmanship or material.
How you can get service
To obtain the benefit of this warranty, deliver via prepaid transportation the complete product
to RIDGE TOOL COMPANY, Elyria, Ohio, or any authorized RIDGID
®
INDEPENDENT SERVICE
CENTER. Pipe wrenches and other hand tools should be returned to the place of purchase.
What we will do to correct problems
Warranted products will be repaired or replaced, at RIDGE TOOL’S option, and returned at no
charge; or, if after three attempts to repair or replace during the warranty period the product
is still defective, you can elect to receive a full refund of your purchase price.
What is not covered
Failures due to misuse, abuse or normal wear and tear are not covered by this warranty. RIDGE
TOOL shall not be responsible for any incidental or consequential damages.
How local law relates to the warranty
Some states do not allow the exclusion or limitation of incidental or consequential damages,
so the above limitation or exclusion may not apply to you. This warranty gives you specific
rights, and you may also have other rights, which vary, from state to state, province to
province, or country to country.
No other express warranty applies
This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID
®
products. No
employee, agent, dealer, or other person is authorized to alter this warranty or make any other
warranty on behalf of the RIDGE TOOL COMPANY.
Ce qui est couvert
Les outils RIDGE
Durée de couverture
Cette garantie est applicable durant la vie entière de l’outil RIDGE
le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d’oeuvre.
Pour invoquer la garantie
Pour toutes réparations au titre de la garantie, il convient d’expédier le produit complet en port payé
à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID
clés à pipe et autres outils à main doivent être ramenés au lieu d’achat.
Ce que nous ferons pour résoudre le problème
Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis
réexpédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant
la période de validité de la garantie le produit s’avère toujours défectueux, vous aurez l’option de
demander le remboursement intégral de son prix d’achat.
Ce qui n’est pas couvert
Les défaillances dues au mauvais emploi, à l’abus ou à l’usure normale ne sont pas couvertes par
cette garantie. RIDGE TOOL ne sera tenue responsable d’aucuns dommages directs ou indirects.
L’influence de la législation locale sur la garantie
Puisque certaines législations locales interdisent l’exclusion des dommages directs ou indirects,
il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous
donne des droits spécifiques qui peuvent être éventuellement complétés par d’autres droits
prévus par votre législation locale.
Il n’existe aucune autre garantie expresse
Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits
RIDGID
offrir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.
FULL LIFETIME
WARRANTY
Against Material Defects
& Workmanship
®
sont garantis contre tous vices de matériaux et de main d’oeuvre.
®
. La couverture cesse dès lors que
®
agréé. Les
®
. Aucun employé, agent, distributeur ou tiers n’est autorisé à modifier cette garantie ou à
FULL LIFETIME
WARRANTY
Against Material Defects
Qué cubre
& Workmanship
Las herramientas RIDGID están garantizadas contra defectos de la mano de obra y de los
materiales empleados en su fabricación.
Duración de la cobertura
Esta garantía cubre a la herramienta RIDGID durante toda su vida útil. La cobertura de la
garantía caduca cuando el producto se torna inservible por razones distintas a las de defectos
en la mano de obra o en los materiales.
Cómo obtener servicio
Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la totalidad del producto a RIDGE TOOL COMPANY, en Elyria, Ohio, o a cualquier Servicentro Independiente
RIDGID. Las llaves para tubos y demás herramientas de mano deben devolverse a la tienda donde
se adquirieron.
Lo que hacemos para corregir el problema
El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGE TOOL,
y devuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido
tres veces durante el período de su garantía, Ud. puede optar por recibir un reembolso por el valor
total de su compra.
Lo que no está cubierto
Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. RIDGE TOOL no se
hace responsable de daño incidental o consiguiente alguno.
Relación entre la garantía y las leyes locales
Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños incidentales o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada
anteriormente no rija para Ud. Esta garantía le otorga derechos específicos, y puede que,
además, Ud tenga otros derechos, los cuales varían de estado a estado, provincia a provincia o
país a país.
No rige ninguna otra garantía expresa
Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos RIDGID. Ningún
empleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u ofrecer cualquier otra garantía en nombre de RIDGE TOOL COMPANY.
Printed in U.S.A. 8/04 278-104-441.10
REV. A
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Loading...
