Page 1
Pressing Tool
• Français – 13
• Castellano – pág. 27
RP 340Manual
WARNING!
Read this Operator’s Manual
carefully before using this
tool. Failure to understand
and follow the contents of
this manual may result in
electrical shock, fire and/or
serious personal injury.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 2
ii
RP 340 Press Tool
Table of Contents
Recording Form for Machine Serial Number..............................................................................................................1
Safety Symbols..............................................................................................................................................................2
General Power Tool Safety Warnings
Work Area Safety........................................................................................................................................................2
Electrical Safety ..........................................................................................................................................................2
Personal Safety ..........................................................................................................................................................3
Power Tool Use and Care ..........................................................................................................................................3
Battery Tool Use and Care ........................................................................................................................................3
Service........................................................................................................................................................................3
Specific Safety Information
Press Tool Safety........................................................................................................................................................4
Description and Specifications
Description..................................................................................................................................................................4
Specifications..............................................................................................................................................................5
Electromagnetic Compatibility (EMC) ........................................................................................................................5
Tool Inspection..............................................................................................................................................................5
Tool and Work Area Set-Up..........................................................................................................................................6
Operating Instructions
Preparing the Connection ..........................................................................................................................................7
Pressing A Fitting With Typical Scissor Jaw Set ........................................................................................................7
Pressing A Fitting With Typical Actuator And Press Ring Set ....................................................................................8
Inspecting The Pressed Connection ..........................................................................................................................9
Maintenance Instructions
Cleaning and Lubrication ............................................................................................................................................9
Required Maintenance at RIDGID Authorized Service Center ..................................................................................9
Accessories ..................................................................................................................................................................9
Storage ........................................................................................................................................................................10
Service and Repair......................................................................................................................................................10
Disposal ......................................................................................................................................................................10
Troubleshooting..........................................................................................................................................................11
RP 340 Diagnostic Codes ..........................................................................................................................................12
Lifetime Warranty ........................................................................................................................................Back Cover
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 3
RP 340 Press Tool
Record Serial Number below and retain product serial number which is located on nameplate.
Serial
No.
Press Tool
RP 340
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 4
2
RP 340 Press Tool
General Power Tool Safety
Warnings
*
WARNING
Read all safety warnings and all instructions. Failure
to follow the warnings and instructions may result
in electric shock, fire and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS
FOR FUTURE REFERENCE!
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work Area Safety
• Keep your work area clean and well lit. Cluttered or
dark areas invite accidents.
• Do not operate power tools in explosive atmo-
spheres, such as in the presence of flam mable
liquids, gases, or dust. Power tools create sparks
which may ignite the dust or fumes.
• Keep children and by-standers away while oper-
ating a power tool. Distractions can cause you to lose
control.
Electrical Safety
• Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adap ter plugs with earthed (grounded) power tools.
Un modified plugs and matching outlets will reduce
risk of electric shock.
• Avoid body contact with earthed or grounded sur-
faces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electrical shock
if your body is earthed or grounded.
• Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the risk
of electrical shock.
• Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electric shock.
• When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric shock.
• If operating a power tool in a damp location is
unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of a GFCI reduces
the risk of electric shock.
Safety Symbols
In this operator’s manual and on the product, safety symbols and signal words are used to communicate important safety information. This section is provided to improve understanding of these signal words and symbols.
DANGER
This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided, will result in death or serious injury.
WARNING
WARNING indicates a hazardous situation which, if not avoided, could result in death or serious injury.
CAUTION
CAUTION indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.
NOTICE indicates information that relates to the protection of property.
This symbol means read the operator’s manual carefully before using the equipment. The operator’s manual contains
important information on the safe and proper operation of the equipment.
This symbol means always wear safety glasses with side shields or goggles when handling or using this equipment to reduce
the risk of eye injury.
This symbol indicates the risk of hands, fingers or other body parts being crushed.
This symbol indicates the risk of electrical shock.
NOTICE
* The text used in the General Power Tool Safety Warnings section of this manual is verbatim, as required, from the applicable UL/CSA 60745 standard. This
section contains general safety practices for many different types of power tools. Not every precaution applies to every tool, and some do not apply to this tool.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 5
3
Personal Safety
• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol, or medication. A mo -
ment of inattention while operating power tools may
result in serious personal injury.
• Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries.
• Prevent unintentional starting. Ensure the switch
is in the OFF-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the
switch or energizing power tools that have the switch
ON invites accidents.
• Remove any adjusting key or wrench before turn-
ing the power tool ON. A wrench or a key left
attached to a rotating part of the power tool may result
in personal injury.
• Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations.
• Dress properly. Do not wear loose clothing or
jewel ry. Keep your hair, clothing, and gloves away
from moving parts. Loose clothes, jewelry, or long
hair can be caught in moving parts.
• If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
Power Tool Use and Care
• Do not force power tool. Use the correct power tool
for your application. The correct power tool will do the
job better and safer at the rate for which it is designed.
• Do not use power tool if the switch does not turn it
ON and OFF. Any power tool that cannot be controlled with the switch is dangerous and must be
repaired.
• Disconnect the plug from the power source and/or
the battery pack from the power tool before making any adjustments, changing accessories, or
storing power tools. Such preventive safety mea-
sures reduce the risk of starting the power tool accidentally.
RP 340 Press Tool
• Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the pow er tool or these instructions to operate the power
tool. Power tools are dangerous in the hands of
untrained users.
• Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool’s op er ation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.
• Keep cutting tools sharp and clean. Properly main-
tained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
• Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations dif-
ferent from those intended could result in a hazardous
situation.
Battery Tool Use and Care
• Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with
another battery pack.
• Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury and fire.
• When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects
that can make a connection from one terminal to
another. Shorting the battery terminals together may
cause burns or a fire.
• Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact acciden tally occurs, flush with water. If liquid contacts
eyes, additionally seek medical help. Liquid ejected
from the battery may cause irritation or burns.
Service
• Have your power tool serviced by a qualified repair
person using only identical replacement parts.
This will ensure that the safety of the power tool is
maintained.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 6
– The instructions for any other equipment used with
this tool,
Failure to follow all instructions and warnings may
result in property damage and/or serious injury.
Description and Specifications
Description
The RIDGID®RP 340 Press Tool, when used with appropriate jaw sets, is designed to mechanically press fittings onto tubing to create a water-tight and permanent
seal. When the switch on the RP 340 is depressed, an
internal electric motor powers a hydraulic pump which
forces fluid into the cylinder of the tool, forcing the ram forward and applying thousands of pounds of pressing force
onto specially designed fittings. Attachments are also
available for other uses.
The entire cycle duration is approximately five (5) seconds.
Once the cycle begins to deform a fitting, it will automatically continue until completion, even if the trigger switch

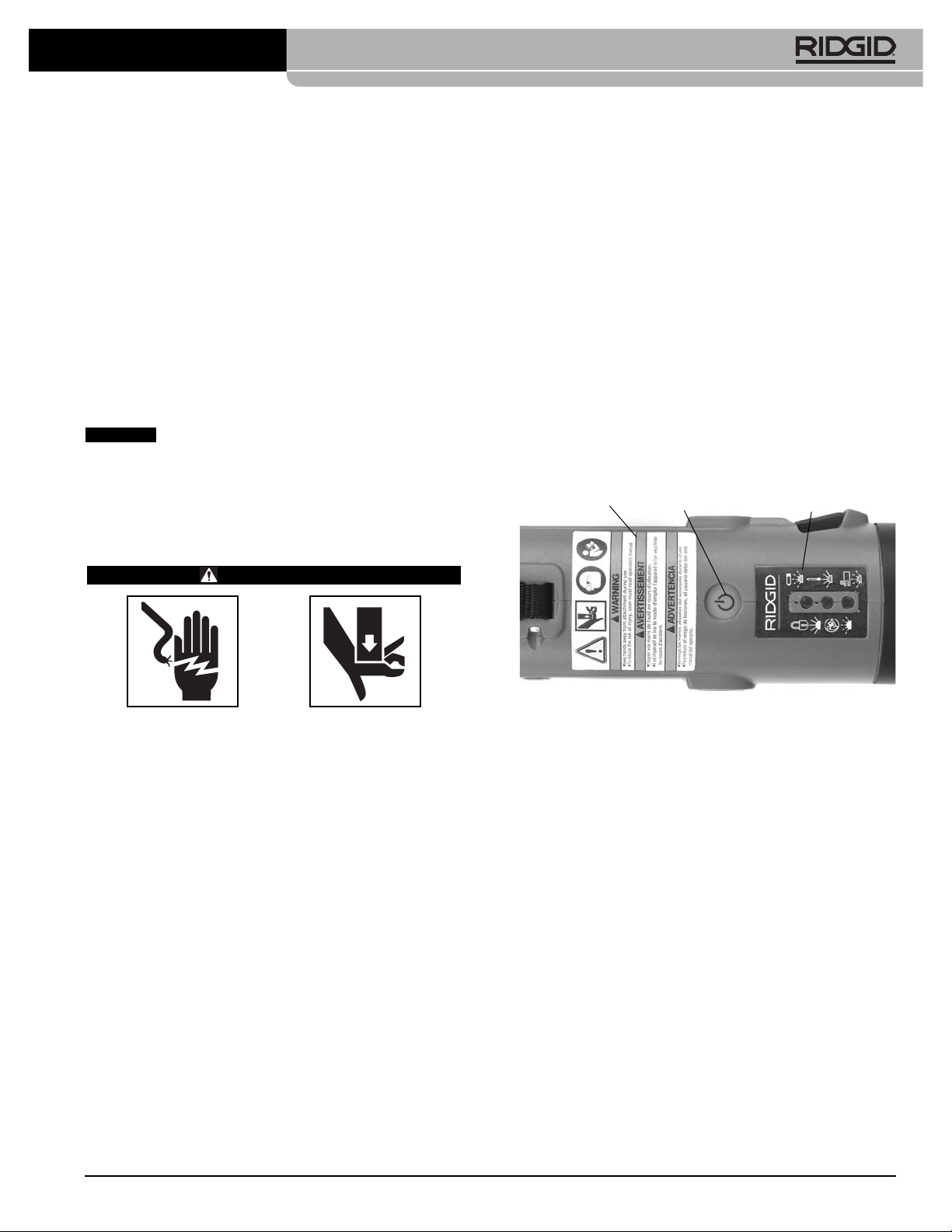

is released. The LED displays on the top of the tool indicate problems such as improper temperature, open jaw
mounting pin or maintenance required.

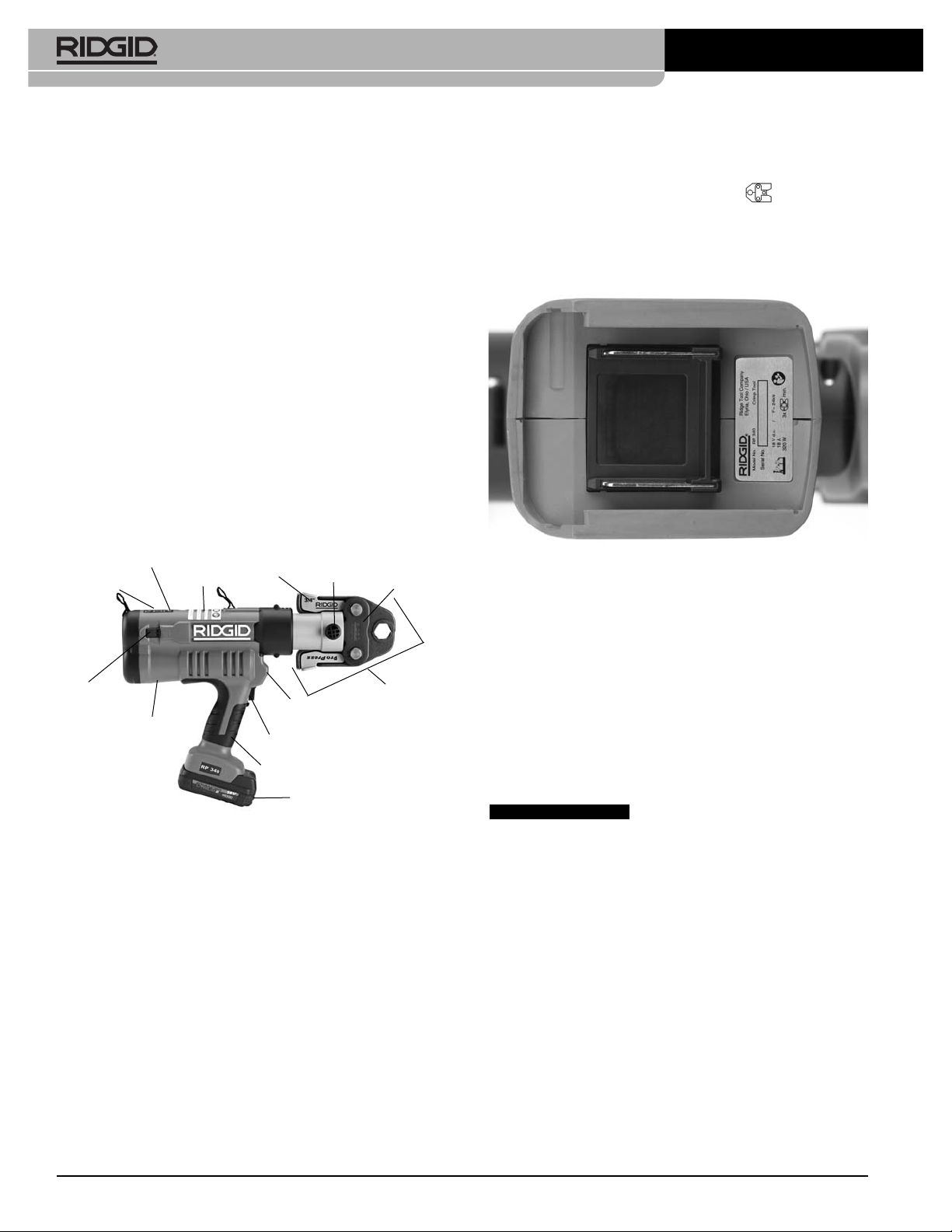

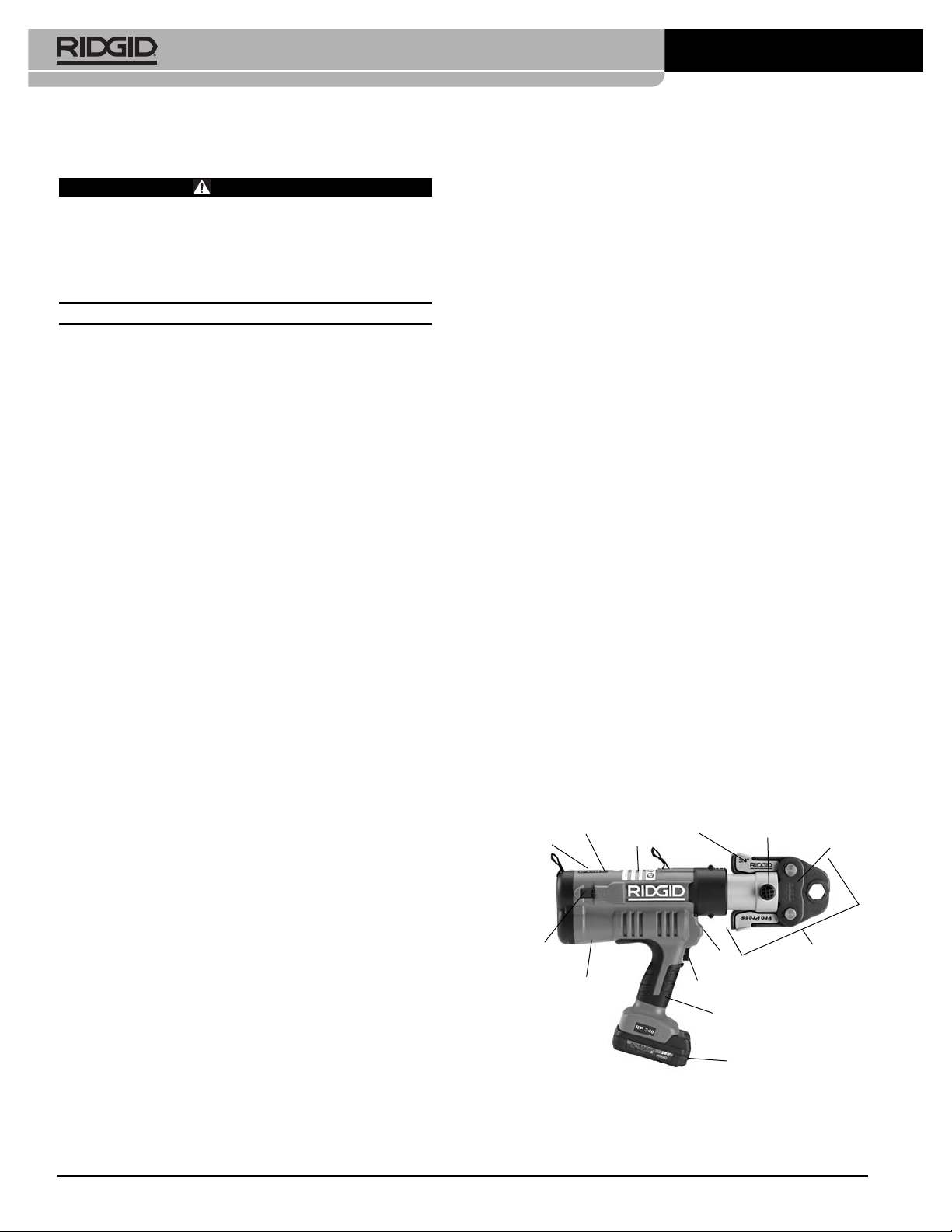

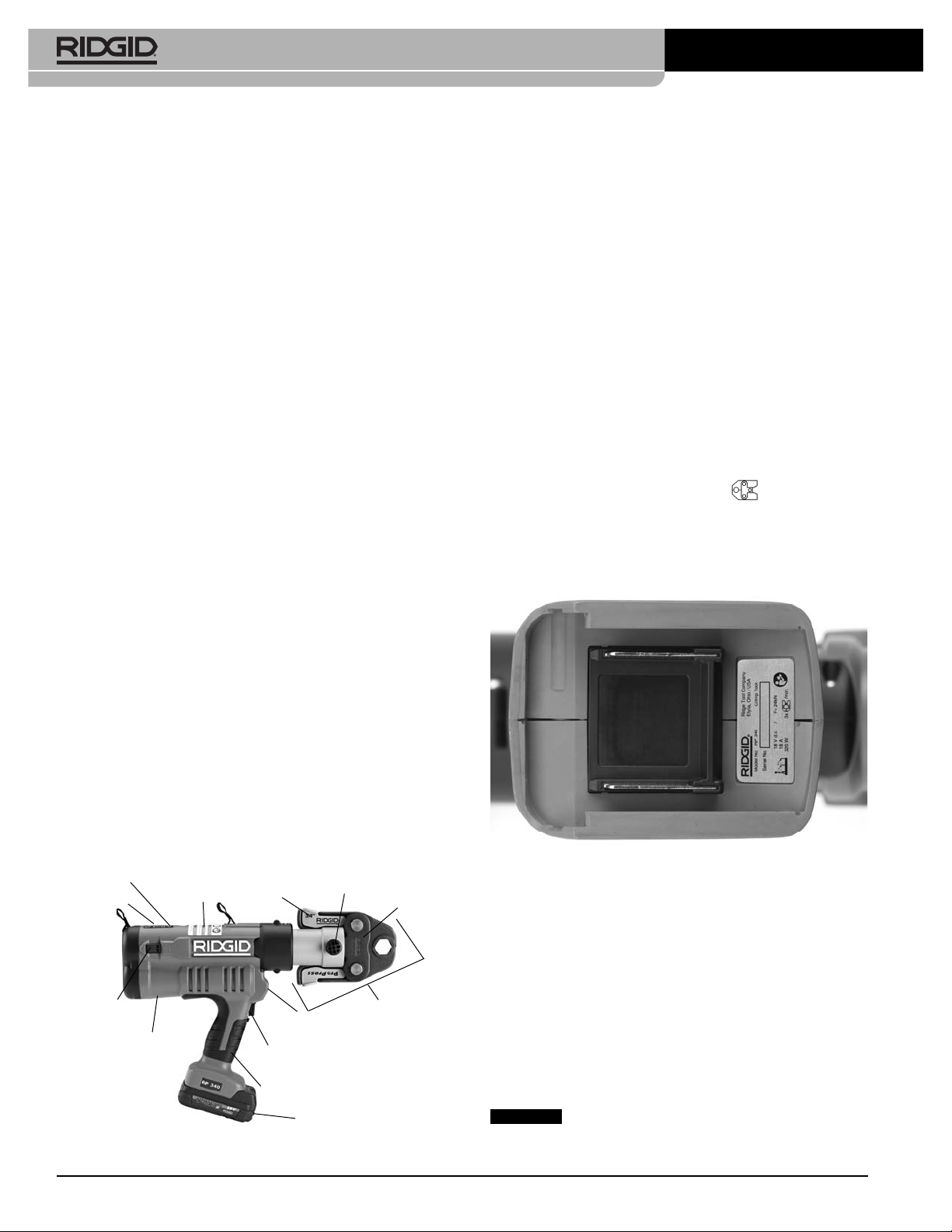

Figure 1 – RP 340 Press Tool and Jaw Set
The tool is equipped with a bright LED work light that lights
up when the trigger is pulled and remains lit four (4) min-
Specific Safety Information
WARNING
This section contains important safety information
that is specific to this tool.
Read these precautions carefully before using the
RP 340 Press Tool to reduce the risk of electrical
shock or serious personal injury.
SAVE THESE INSTRUCTIONS!
A compartment in the RP 340 carrying case is included to
keep this manual with the machine for use by the operator.
Press Tool Safety
• Use the RP 340 Press Tool only with RIDGID
®
stand ard pressing attachments (jaw set, press
ring, actuator, etc.). Other uses or modifying the RP
340 Press Tool for other applications may damage
the press tool, damage the attachments and/or cause
personal injury.
• Keep your fingers and hands away from attach-
ments during press cycle. Your fingers or hands
can be crushed, fractured or amputated if they become
caught in the attachments or between these components and any other object.
• Never attempt to repair a damaged jaw set, press
ring, actuator or other attachment. An attachment
that has been welded, ground, drilled or modified in
any manner can shatter during pressing resulting in
serious injury. Discard the entire damaged attachment. Replace with a new jaw set. Never replace
individual components except for damaged jaw return
springs. Please call Ridge Tool Technical Service
Department for availability.
• Large forces are generated during product use
that can break or throw parts and cause injury.
Stand clear during use and wear appropriate protective
equipment, including eye protection.
• Only use RIDGID Press Tools and Jaws when
specified by the press fittings manufacturer. Use of
incorrect equipment and methods can cause incomplete joints, damage the equipment, void warranties or
cause severe personal injury or death.
• Before operating a RIDGID RP 340 Press Tool,
read and understand:
– This operator’s manual,
– The attachment instructions,
– The battery/charger manual,
– The RPA 120/220 AC Power (Mains) Adapter In -
structions,
– The fitting manufacturer’s installation instructions,
4
RP 340 Press Tool
LED Display
Panel
Scissor Style
Jaw Set
Jaw Arm
Attachment
Mounting Pin
Battery
Tool Housing
Switch
Handle
Jaw
Sideplate
Pressure
Release
Button
ON/OFF
Button
Warning
Label
LED
Work Light
T
he EC Declaration of Conformity (890-011-320.10) will
accompany this manual as a separate booklet when
required.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 7
Electromagnetic Compatibility
(EMC)
The term electromagnetic compatibility is taken to mean
the capability of the product to function smoothly in an
environment where electromagnetic radiation and elec-
trostatic discharges are present and without causing elec-
tromagnetic interference to other equipment.
The RIDGID Model RP 340 Press Tool conforms to all applicable EMC standards. However, the
possibility of it causing interference in other devices cannot be precluded.
Tool Inspection
WARNING
Daily before use, inspect your press tool and cor rect
any problems to reduce the risk of serious injury
from electric shock, crushing injures, attachment
failure and other causes, and prevent tool damage.
1. Make sure that the press tool is unplugged or the battery is removed. If using an AC Power Adapter,
inspect the AC Power Adapter power cord and plug
for damage or modifications. If a battery tool, inspect
the battery for damage. If any damage or modifications are found, do not use the tool until the cord or
battery has been properly repaired or re placed.
2. Clean any oil, grease or dirt from the equipment,
especially the handles and controls. This helps to
pre vent the machine or controls from slipping from
your grip.
3. Inspect the press tool for any of the following:
• Proper assembly, maintenance and completeness.
• Any broken, worn, missing, misaligned or binding
parts.
• Make sure that the attachment mounting pin moves
smoothly between the fully open and full closed
position and locks into each. Confirm that the
switch moves freely and does not bind or stick.
• Presence and readability of warning labels.
See
Figure 3.
• Any other condition which may prevent safe and nor-
mal operation.
utes after the trigger is released. This allows the user to
easily illuminate the work area.
Specifications
RP 340 Press Tool:
Motor
Voltage ...................18 V
Amperage ...............27.2 Amp
Power .....................490 Watts
Weight........................5.75 lbs. (2.61 kg)
Ram Force .................7,200 lbs. (32kN)
Operating Temperature
Range ...........................15°F to 122°F (-10°C to 50°C)
Duty Cycle...................3 Crimp /min.
The Press Tool serial number plate is located at the bottom of the handle as shown in
Figure 2.
The last 4 digits
indicate the month and year of the manufacture. (04 =
month, 10 = year).

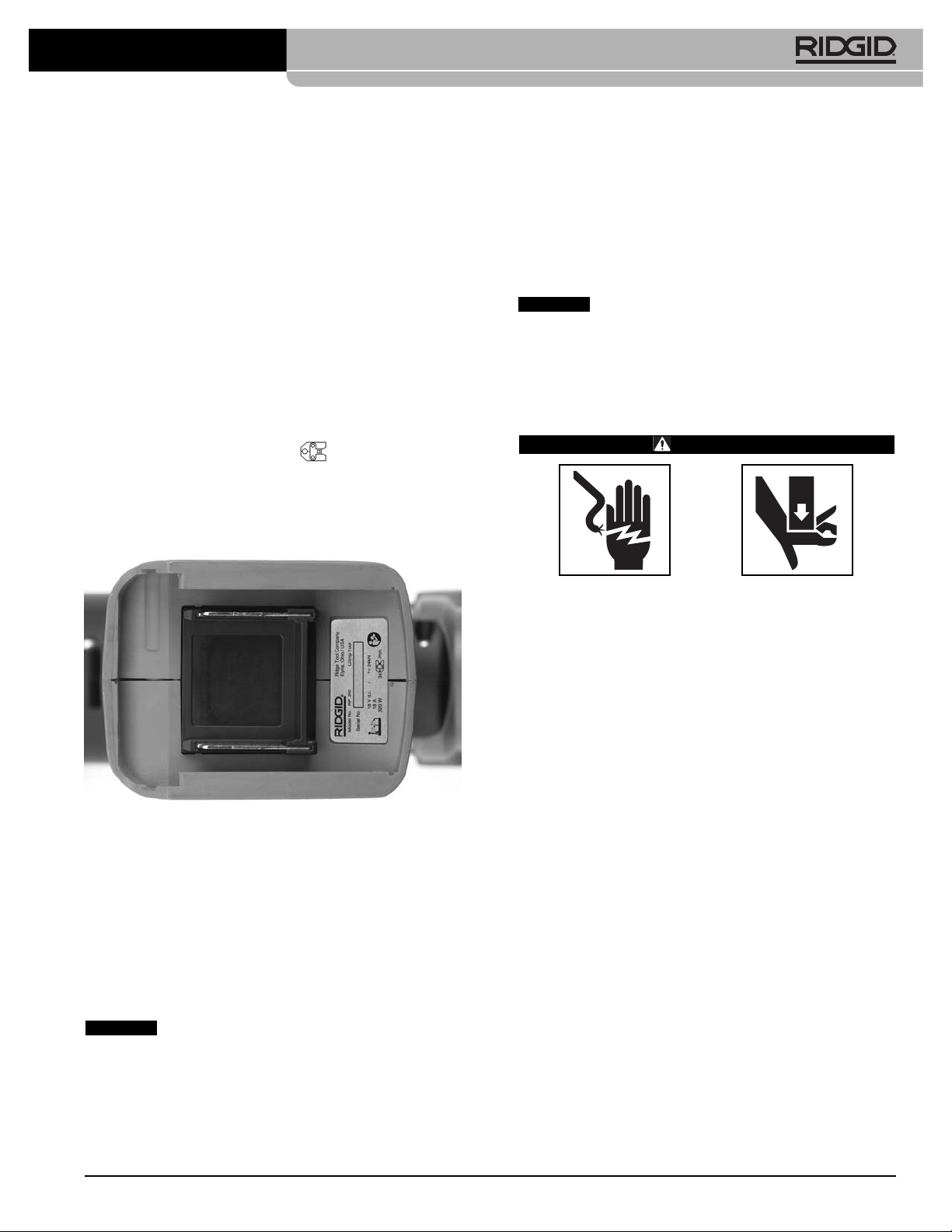

Figure 2 – Press Tool Serial Label
NOTE! RIDGID jaw sets are offered in two “series”
• Standard Series
• Compact Series
These jaw sets are not interchangeable. These
series are not interchangeable. Standard series
jaw sets will only work with standard series tools
(RP 340, RP 330, 320-E, CT-400). Compact
series jaw sets will work with compact series
tools (RP 200, RP 210, 100B).
Selection of appropriate materials and joining
methods is the responsibility of the system designer
and/or installer. Before any installation is attempted, careful evaluation of the specific service environment, including chemical environment and service temperature, should
be completed. Consult Press Fitting System manufacturer
for selection information.
5
RP 340 Press Tool
NOTICE
NOTICE
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 8
If any problems are found, do not use the press tool
until the problems have been repaired.
4. Inspect and maintain the tool attachments, battery
charger, AC Power Adapter and any other equipment or material in use as directed in their instructions.

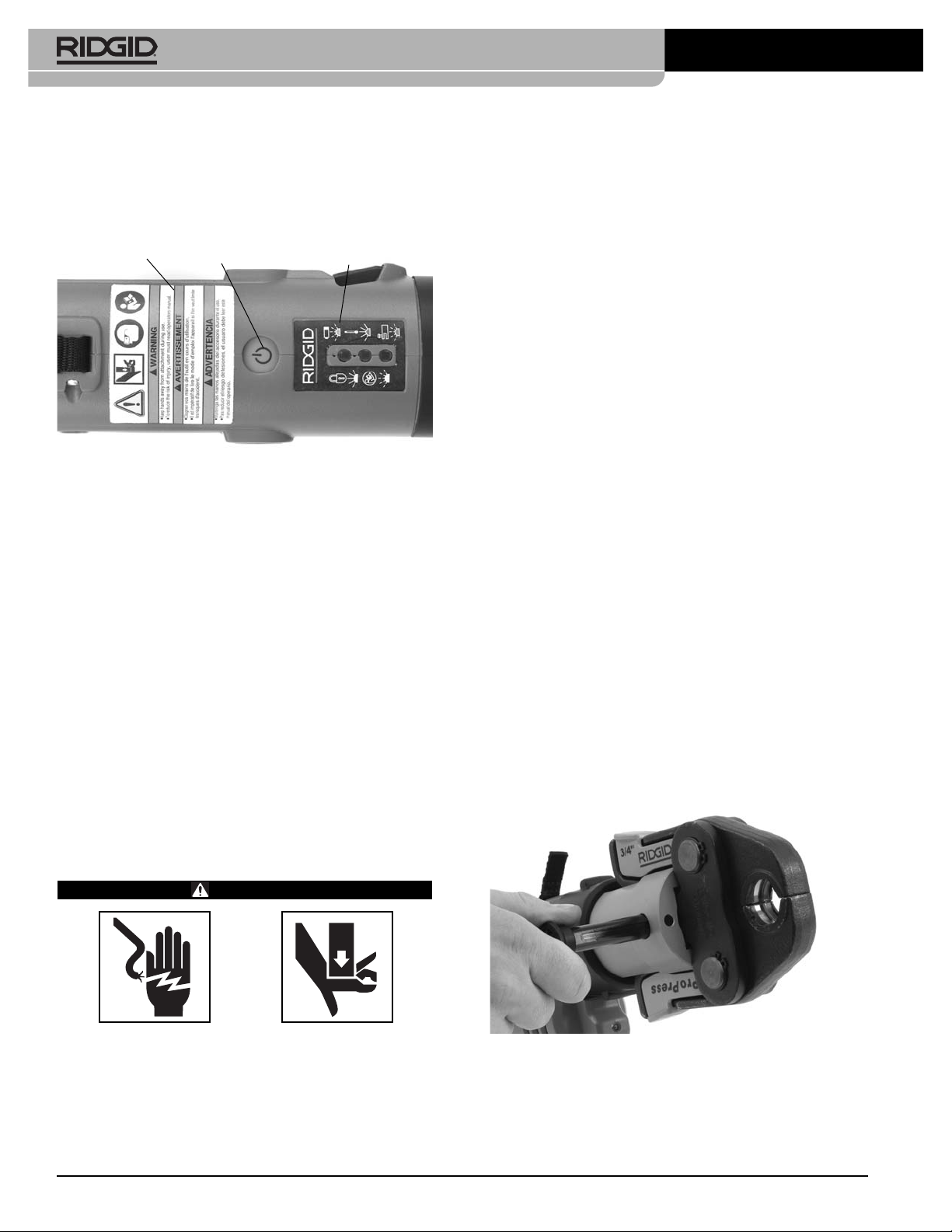

Figure 3 – Press Tool Labels
5. With dry hands, plug an inserted AC Power Adapter
into a properly grounded outlet or insert a fully
charged battery. Press the ON/OFF button on the
LED panel one time to turn the press tool ON. The
green, red and yellow LED on the display panel
should all blink one time on power up, and then the
green LED will remain on to indicate that the tool is
ready for use. If any other conditions exist, use the
Diagnostic Codes
information on
page 12
to determine the next step and do not use the tool until it is
working properly. With your hands and fingers away
from the tool ram, test the switch to confirm proper
operation. When used with an attachment, once the
tool sees enough load it will lock on to ensure that a
complete press is made.
6. Once the operation has been checked, with dry
hands unplug the tool or remove the battery.
Tool and Work Area Set-Up
WARNING
Set up the press tool and work area according to
these procedures to reduce the risk of injury from
electric shock, fire, crushing injuries and other
causes, and prevent tool and system damage.

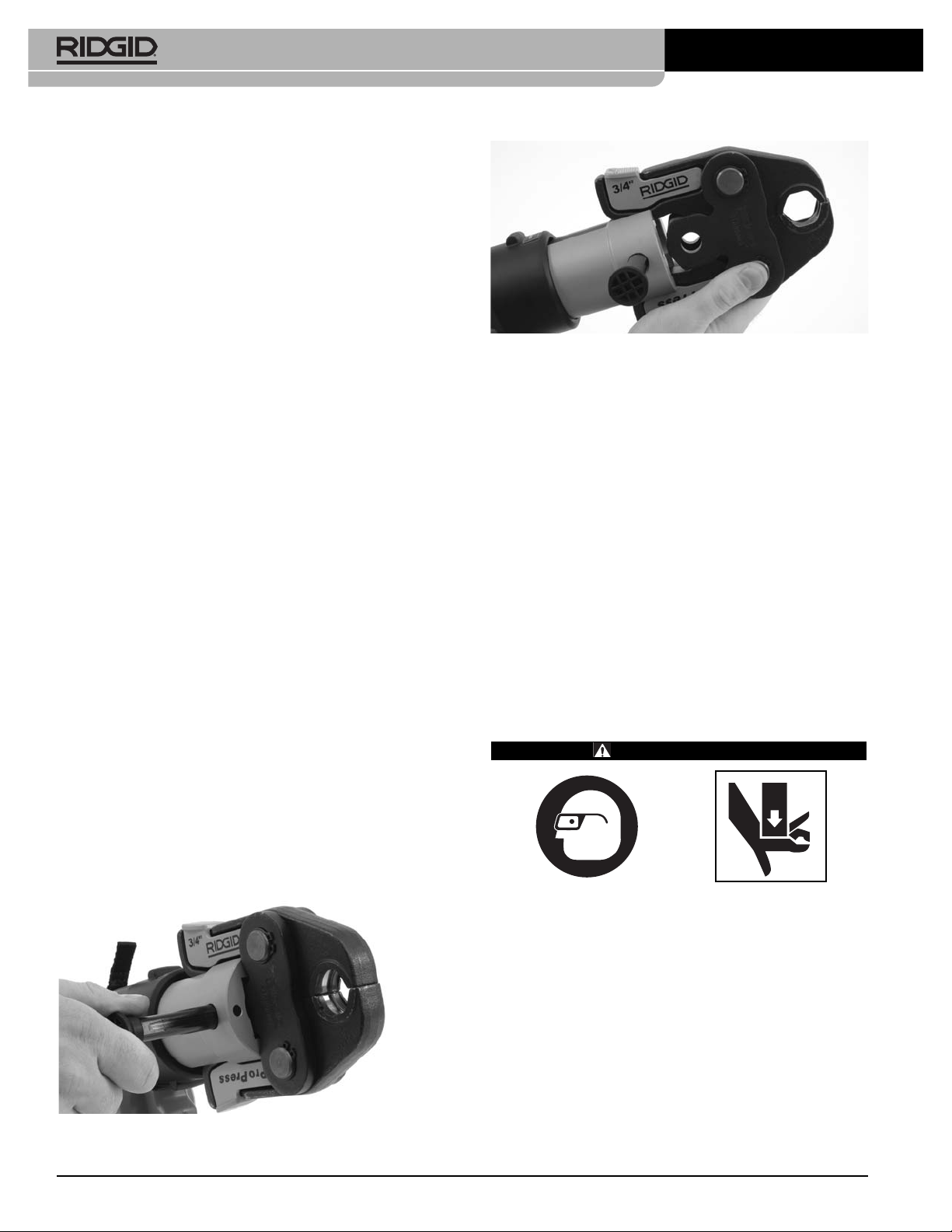

Figure 4 – Fully Open Attachment Mounting Pin
6
RP 340 Press Tool
Warning Label
ON/OFF Button
LED Display Panel
1. C
heck work area for:
• Adequate lighting.
• Flammable liquids, vapors or dust that may ignite.
If present, do not work in area until sources have
been identified and corrected. The press tool is not
explosion proof and can cause sparks.
• Clear, level, stable dry place for operator. Do not
use the machine while standing in water.
• Clear path to electrical outlet that does not contain
any potential sources of damage for the power
cord.
2. Inspect the work to be done and determine the correct
RIDGID tool and attachment(s) for the application.
Using an incorrect attachment for an application can
cause injury, damage the tool and make incomplete
connections. Make sure that the tool and attachment
have been inspect-ed as directed in the instructions.
3. Evaluate the work area and determine if any barriers
are needed to keep bystanders out. Bystanders can
distract the tool operator during use.
4. Confirm that the tool is unplugged or the battery is
removed and fully open the attachment mounting
pin.
See Figure 4.
If there is an attachment in the tool,
slide it out of the tool.
5. Slide the correct attachment into the press tool as
shown in
Figure 5
and fully close the attachment
mounting pin. The tool will not operate unless the
mounting pin is fully closed. Rings must use the
appropriate matching actuator.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 9
7
lation instructions. Failure to follow the specific attachment
and fitting installation instructions may result in improper
press connections that can lead to extensive property
damage.
1. Make sure that the work area is free of bystanders
and other distractions and that the tool and work
area has been properly set up.
2. Prepare the connection according to the fitting manufacturer’s instructions.
3. Depress ON/OFF button on display panel one time to
turn tool ON. All three light emitting diodes (LED’s) will
blink once. Then, the green LED should be solidly
illuminated indicating the tool is ready to press.
4. Make sure the tubing is inserted to the proper depth in
fitting, as specified in the appropriate fitting system’s
operator's manual.
Pressing A Fitting With Typical Scissor
Jaw Set
1. Squeeze jaw arms to open the jaw set
(Figure 6).
2. Place open jaws around the fitting. Make sure the contour of the jaw set is properly aligned with the contour
of the fitting as specified in
Fitting Manu facturer's
Installation Instructions
. Do not hang the jaw set and
tool from fitting. Tool could unexpectedly drop and
cause serious injury or death.

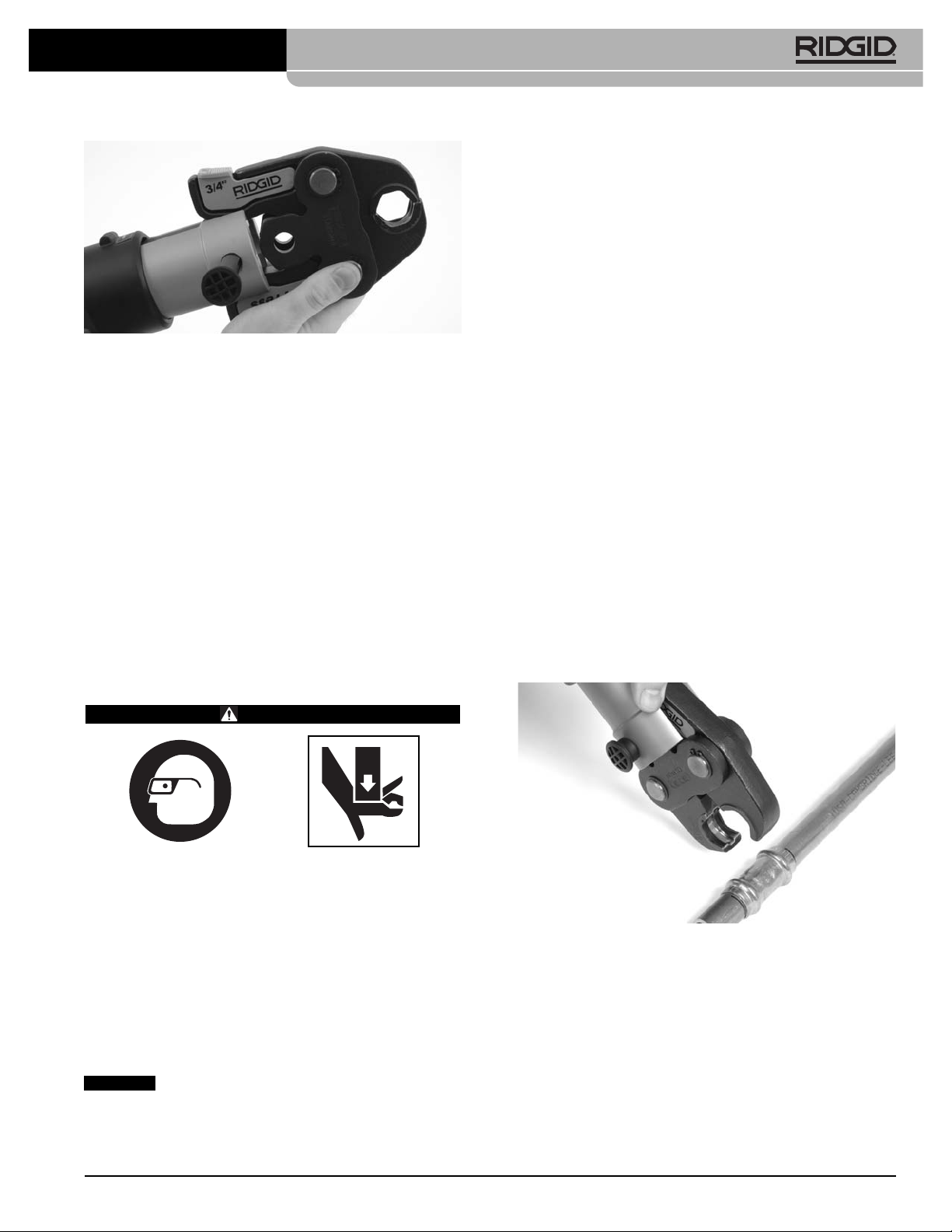

Figure 6 – Opening The Scissor-Style Jaw Set

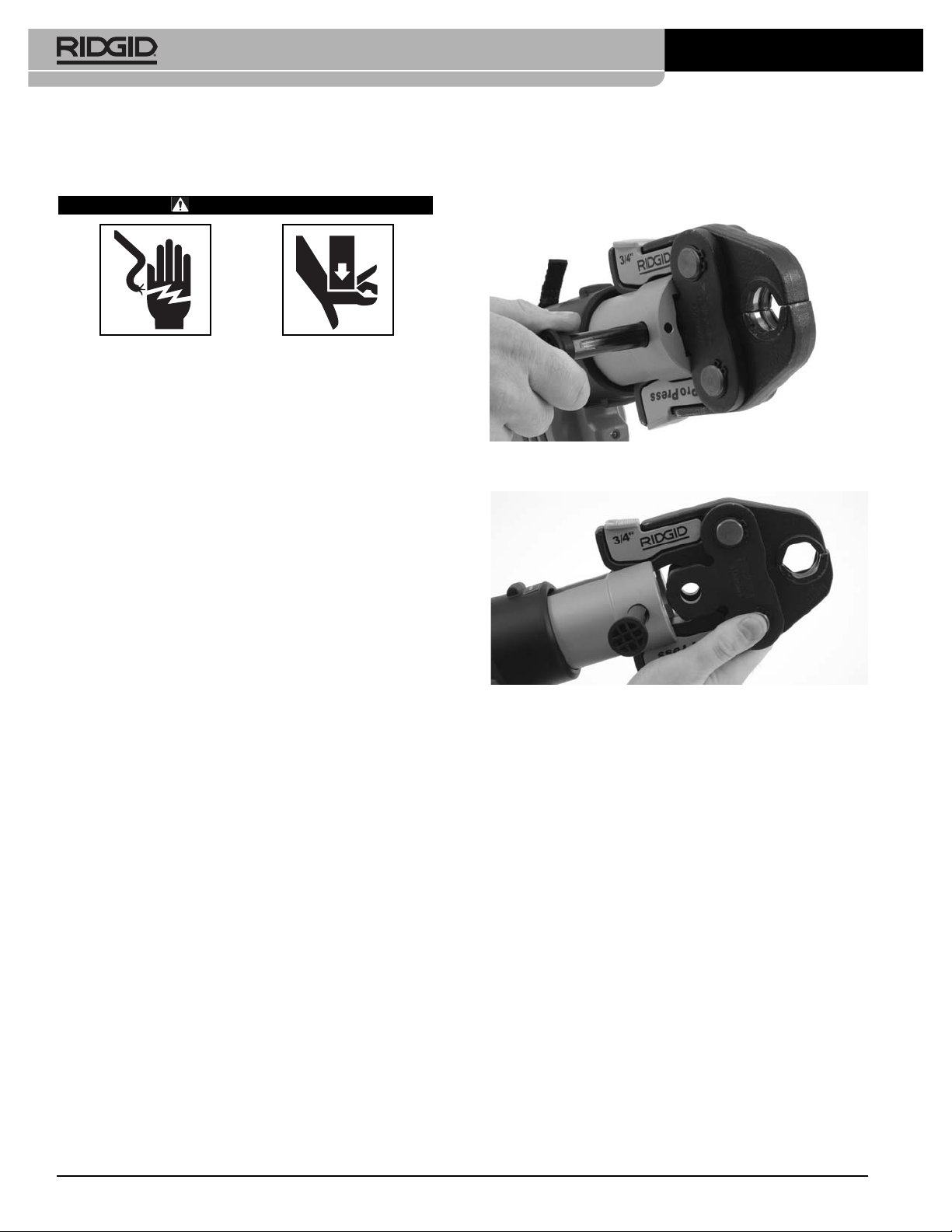

Figure 5 – Slide Attachment Into Tool
6. If using a battery tool, with dry hands insert the battery
into the tool. If using an AC Power Adapter, with dry
hands insert the AC Power Adapter into the tool, run
the cord along the previously identified clear path,
and with dry hands plug the AC Power Adapter in.
Keep all connections dry and off the ground. If the
power cord is not long enough, use an extension
cord that:
• Is in good condition
• Is appropriately rated for the use
• Has sufficient wire size (16 AWG for 50' or less, 14
AWG for 50' to 100'). Undersized wires can overheat, melting the insulation or causing fire or other
damage.
Operating Instructions
WARNING
Always wear eye protection to to reduce the risk
of eye injury.
Keep your fingers and hands away from the tool
attachment during the press cycle. Your fingers or
hands can be crushed, fractured or amputated in
the attachment or tool or between the attachment, work piece and other objects.
Follow operating instructions to reduce the risk of
injury from crushing and other causes and to prevent tool damage.
Preparing the Connection
These instructions are generalized practices
for several types of press tool attachments. Always follow
the specific instructions for the press tool attachment
being used and the fitting manufacturers’ specific instal-
RP 340 Press Tool
NOTICE
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 10

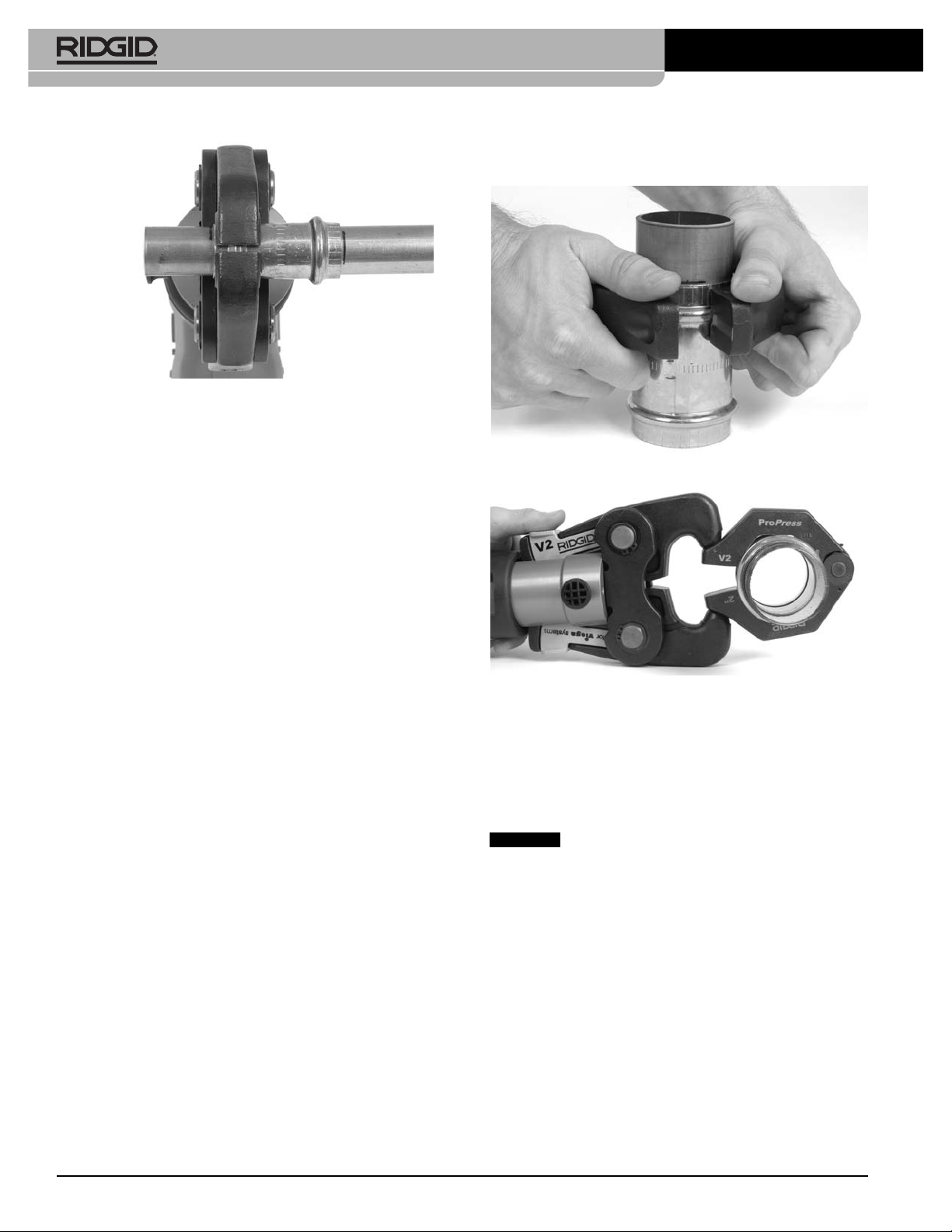

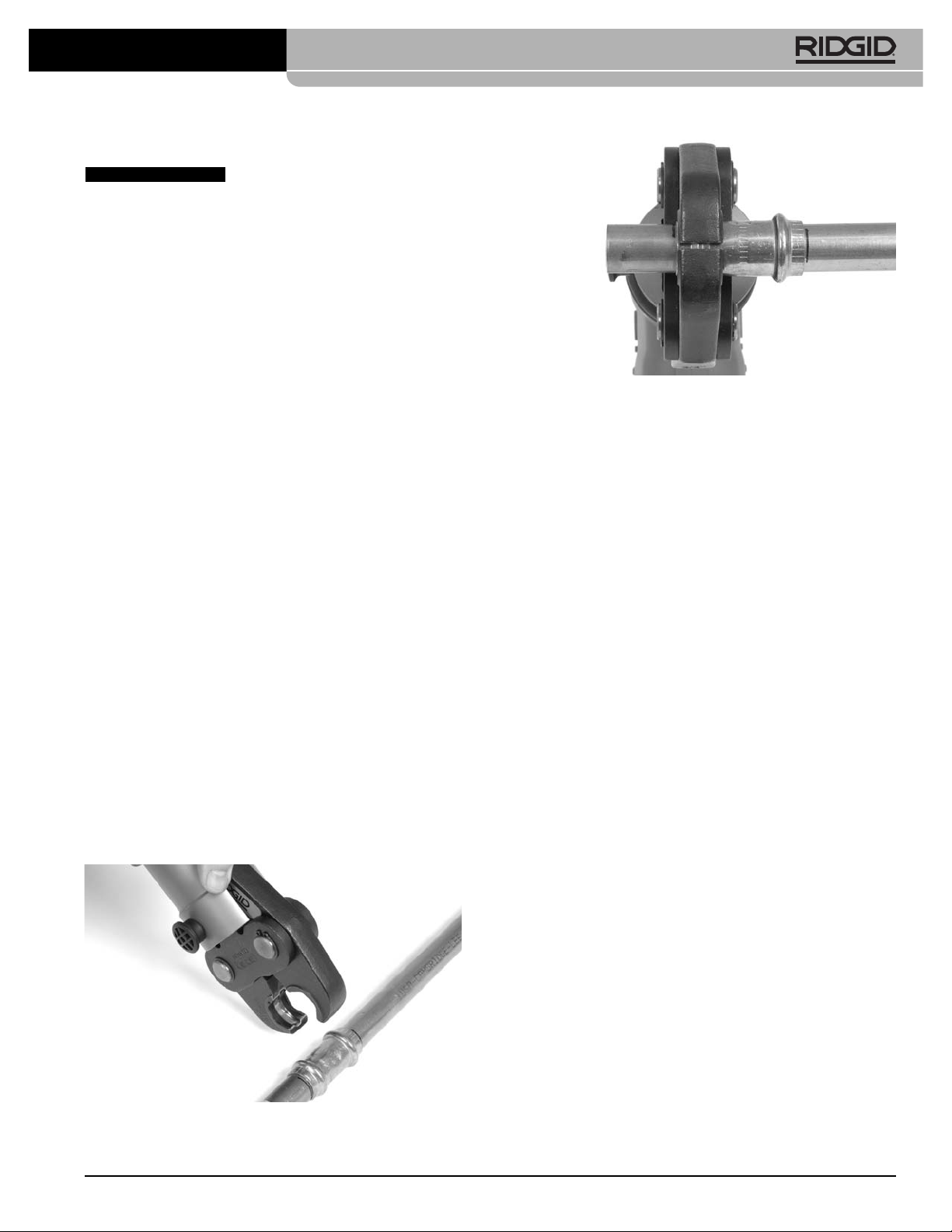

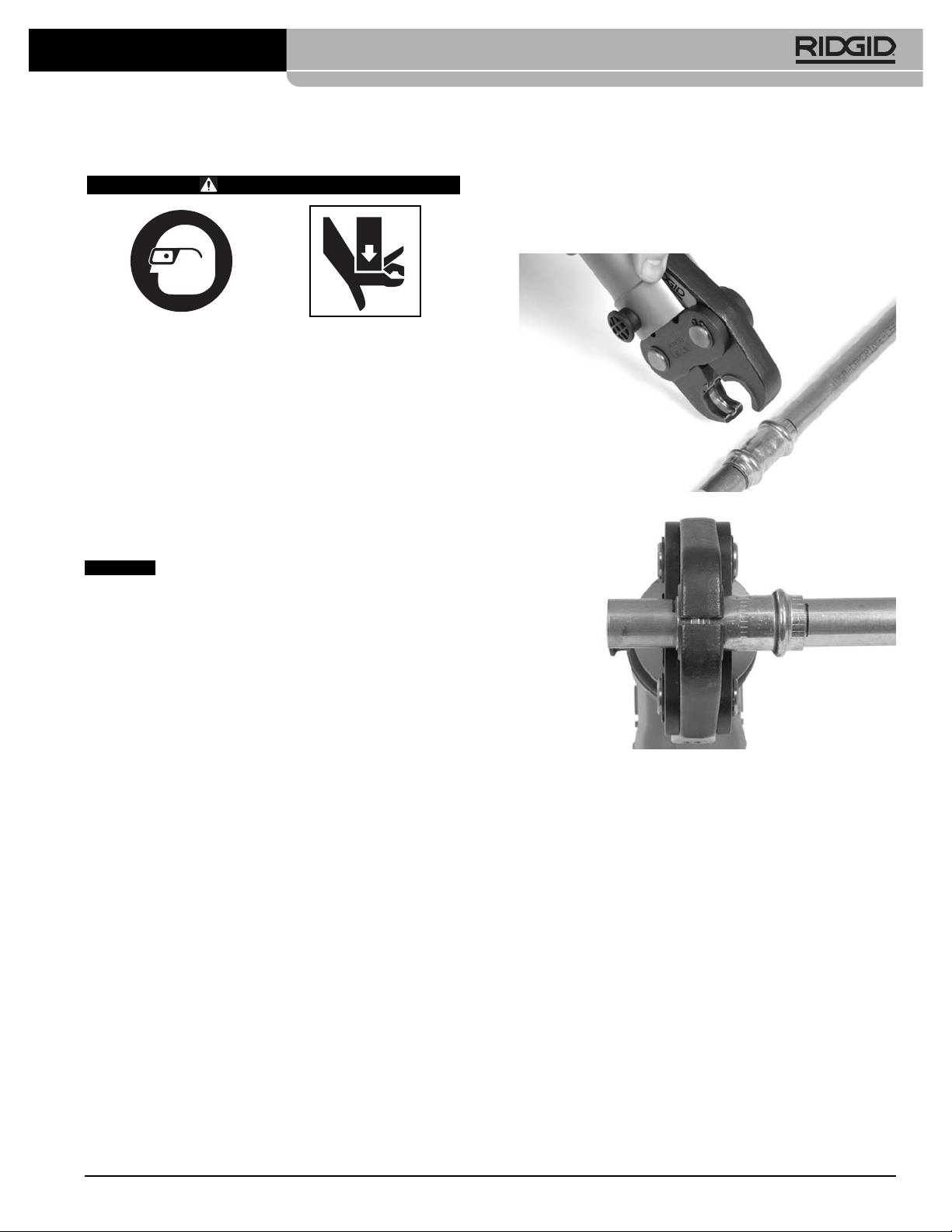

Figure 7 – RP 340 Tool Square To Tubing
3. Make sure the jaw set and tool are square to the
tubing and de press the tool switch
(Figure 7).
Keep
fingers and hands away from the jaw set to avoid
crushing injuries in jaw set and between jaw set and
sur roundings. The press cycle takes about five (5)
seconds. Once a press cycle begins and the rollers
contact the jaw arms, the tool will lock-on and auto matically complete the press cycle. Releasing the
switch will not stop the tool once the pressing process
has begun. This assures consistent, repeatable press
joint integrity.
4. Press jaw arms to open the jaw set.
5. Remove the RP 340 and jaw set from tube. Avoid
sharp edges that may have formed on the fitting during the pressing operation.
Pressing A Fitting With Typical
Actuator And Press Ring Set
1. Open the appropriate press ring and place at right
angle onto the fitting
(Figure 8).
Align ring with fitting
according to fitting manufacturer’s Installation In struc tion. Re check insertion depth before completing press
process.
2. Squeeze actuator arms to open the actuator assembly. Engage actuator ends into the actuator pockets
in the press ring
(Figure 9)
. Make sure actuator ends
are fully engaged in pockets. Do not attempt to hang
tool and actuator from press ring. Tool could unexpectedly drop causing serious injury or death.
Depress the tool switch. The press cycle takes about
five (5) seconds. Once a press cycle begins and the
rollers contact the actuator arms, the tool will lock-on
and automatically complete the press cycle. Releasing
the trigger will not stop the tool once the pressing
process has begun. This assures consistent, repeatable press joint integrity. To avoid pinch point injuries,
keep fingers away from actuator and press ring during
the press cycle.

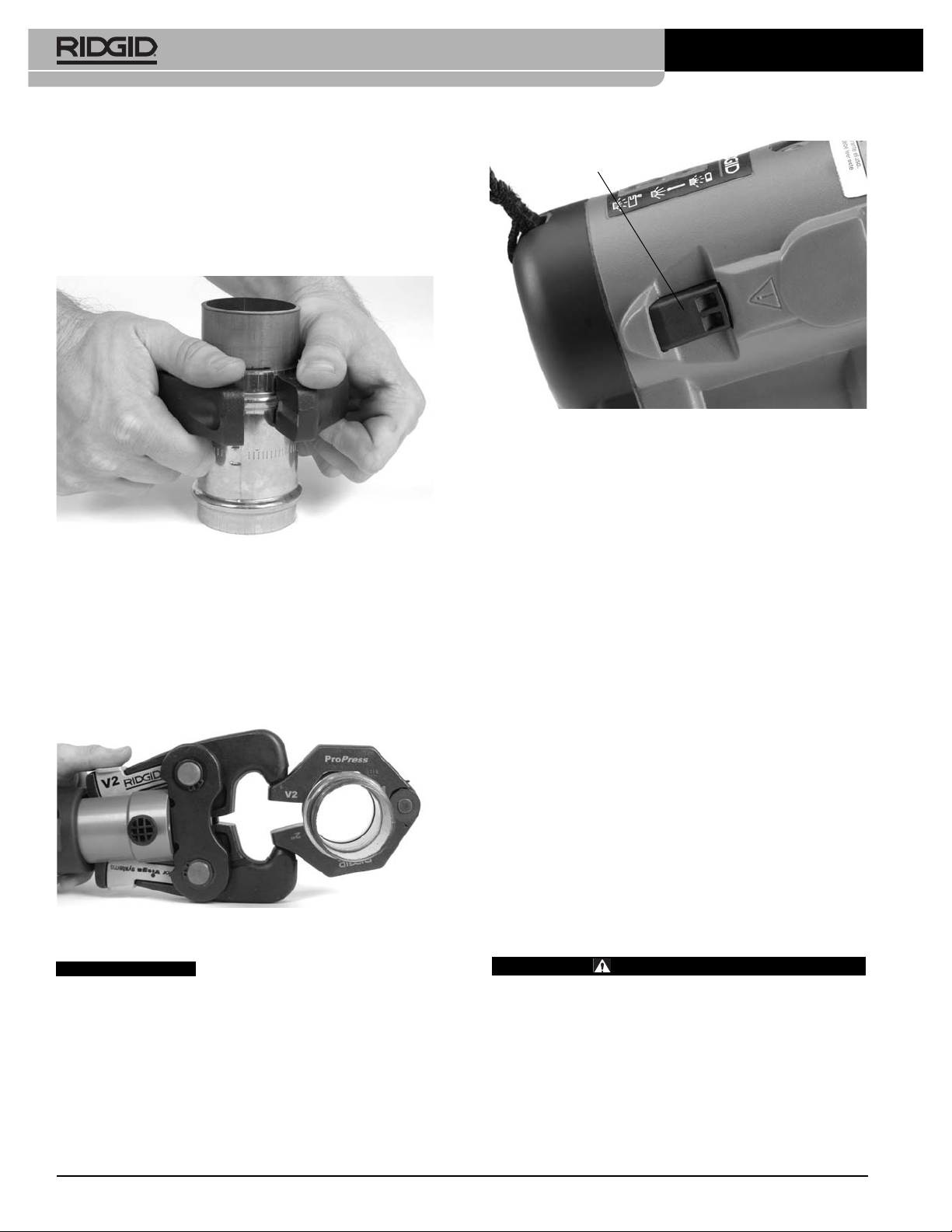

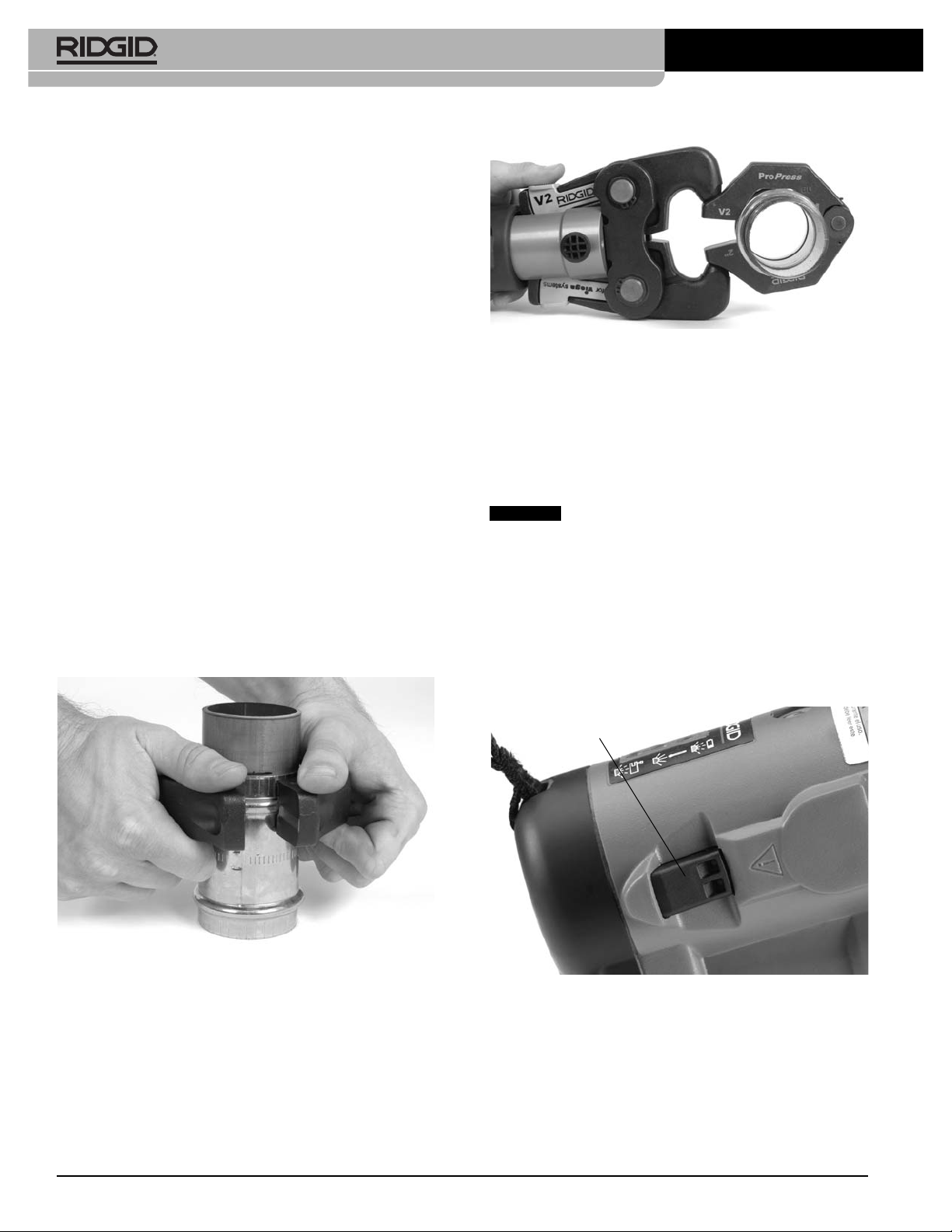

Figure 8 – Installing Press Ring Onto Fitting
Figure 9 – Attaching Actuator to Press Ring
3. After cycle is complete, squeeze actuator arms to
open and separate actuator from press ring. Remove
the press ring from fitting by manually grasping ring
halves and opening assembly. Avoid any sharp edges
which may have formed on fitting during pressing
operation.
The RP 340 Press Tool will turn OFF automatically if the battery is too low to successfully complete a pressed connection. This will be indicated by
blinking of the green LED. A fully charged battery should
be inserted in the tool and the pressed connection should
be repeated as indicated above. To retract the rollers
and remove the tool from the fitting if battery dies or tool
malfunctions during pressed connection, it is necessary to
press the red pressure re lease button on the left hand side
of the tool.
(Figure 10)
8
RP 340 Press Tool
NOTICE
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 11
3. Check return springs in attachments with each use.
Attachments should open and close freely with only
moderate finger effort required.
Required Maintenance at RIDGID
Authorized Service Center
After 40,000 cycles, the tool will show a blinking yellow
LED on the display panel as long as the tool is turned on
to indicate that it is time for maintenance and recalibration.
The tool will not run if it is not maintained within 2,000
more cycles after the yellow blinking LED begins.
Accessories
WARNING

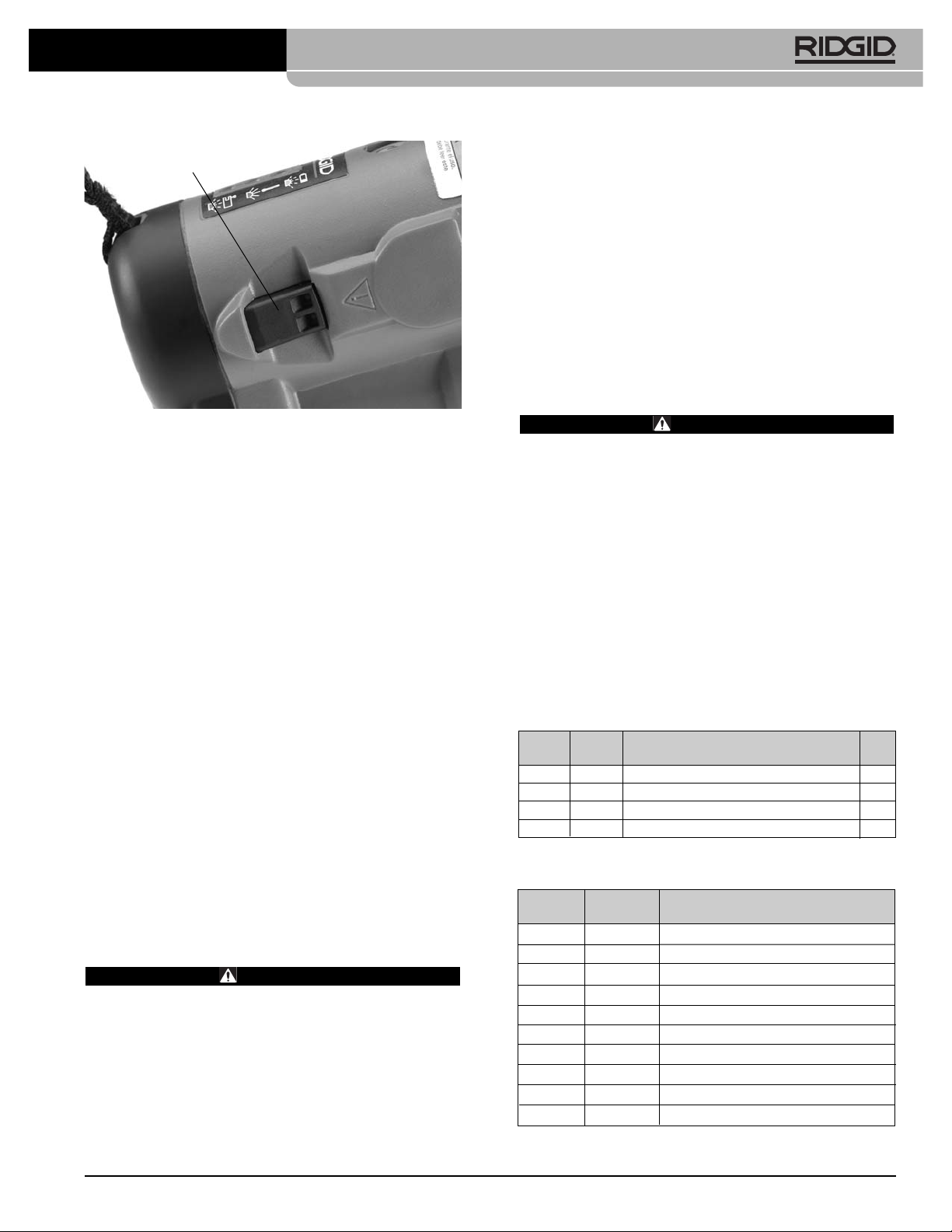

Figure 10 – Pressure Release Button
Inspecting The Pressed Connection
1. Inspect the pressed fitting. If the fitting is supplied with
a control ring and/or a control label by the fitting
man ufacturer, remove it. Control rings and label are
supplied by the manufacturer to indicate that the fitting
has not yet been pressed.
Look for the following:
• Excessive misalignment of the tubes. Note that a
slight amount of misalignment at the pressed connection is considered normal.
• Tubes that are not fully inserted into the fitting –
dou ble check the insertion marks made on the
tube to see that they are still aligned with the end of
the fitting.
• Incorrect jaw or ring alignment with the fitting con-
tour, distorted or deformed fitting.
• Any other issues per the fitting manufacturer.
If any of these problems are found, then removal of
the fitting is required and a new fitting and tube will
need to be prepared and pressed in its place.
2. Test system in accordance with normal practice and
local codes.
Maintenance Instructions
WARNING
Make sure AC Battery Adapter is unplugged and
removed or battery is removed from tool before
performing maintenance or making any adjustment.
Cleaning and Lubrication
1. Daily wipe the tool clean with a clean dry cloth.
2. Inspect the attachment mounting pin and lubricate the
pin with silicone lubricant as needed.
9
RP 340 Press Tool
Pressure Release
Button
Catalog
No. Capacity Region
44693 18V 2.0 Ah North & Latin America, Australia
44698 18V 4.0 Ah North & Latin America, Australia
43323 18V 2.0 Ah Europe & China
43328 18V 4.0 Ah Europe & China
31013 18V 1.1 Ah North & Latin America, Australia
32743 18V 2.2 Ah North & Latin America, Australia
31018 18V 3.3 Ah North & Latin America, Australia
32473 18V 1.1 Ah Europe & China
28218 18V 2.2 Ah Europe & China
28448 18V 3.3 Ah Europe & China
Battery Packs
All listed batteries will work with any model RBC 20 charger. The difference
between batteries for different regions is in label markings.
Catalog Plug
No. Voltage Product Region Type
44823 120V China AC Power Adapter A
43338 220V Europe AC Power (Mains) Adapter C
44468 120V North America AC Power Adapter A
27933 — Carrying Case (Plastic) —
he following tool accessories have been de signed
T
to function with the RP 340 Press Tools. Other
accessories suitable for use with other tools may
become hazardous when used on the RP 340. To
prevent serious injury, use only the accessories
specifically designed and recommended for use
with the RP 340, such as those listed below.
Ridge Tool Company provides Standard Pressing
attachments designed specifically for use with
RIDGID Standard Press tools. Only use attachments
that are specifically designed to press the fitting
system you are installing. RP 340 Press Tool
Accessories
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 12
Disposal
Parts of the RIDGID RP 340 Press Tool contain valuable
materials and can be recycled. There are companies
that specialize in recycling that may be found locally.
Dispose of the com ponents in compliance with all applicable regulations. Contact your local waste management
authority for more information.
For EC Countries: Do not dispose of electrical equipment with household waste!
According to the European Guideline 2002/ 96/ EC for Waste Electrical and Electronic
Equipment and its implemen tation into nation-
al legislation, electrical equipment that is no
longer usable must be collected separately and disposed
of in an environmentally correct manner.
10
RP 340 Press Tool
Storage
Remove the battery or AC Power Adapter from the tool
and place in its carrying case. Avoid storing the tool, batteries, AC Power Adapter or charger in extreme heat or
cold. The tool temperature sensor will not allow the tool to
turn on if oil temperature is not within the temperature
range of 15°F (-10°C) to 122°F (50°C). This will be indicated by a red glowing LED on the display panel. It may
be necessary to allow the tool to warm or cool to a temperature within the operating range by placing it in a conditioned area before use.
Store the carrying case in a dry, secured,
locked area that is out of reach of children and people
unfamiliar with the RP 340 Press Tool. The tool is dangerous in the hands of untrained users.
Service and Repair
WARNING
WARNING
Catalog Plug
No. Voltage Region Type
43458 120V North America A
43333 230V Europe C
43468 120V China A
44418 230V Australia & Latin America I
44793 100V Japan A
44833 230V United Kingdom G
44798 — North America Charger Cord A
44808 — Europe Charger Cord C
44803 — China Charger Cord A
44813 — Australia & LA Charger Cord I
44818 — Japan Charger Cord A
44828 — United Kingdom Charger Cord G
RBC 20 Advanced Lithium Battery Chargers & Cords
mproper service or repair can make machine
I
unsafe to operate.
Service and repair on this RP 340 Press Tool must be performed by a RIDGID Authorized Service Center. The
tool fasteners have been marked to indicate if service has
been performed by unauthorized individuals.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 13
11
RP 340 Press Tool
SYMPTOM POSSIBLE REASONS SOLUTION
Tool will not turn ON
when ON/OFF button on
display panel is pressed.
Tool will not run when
trigger is depressed.
Green light flashes.
Tool turns OFF either
when trigger is
de pressed or in the
middle of a press cycle.
Red LED glows.
Yellow LED blinks repeatedly as long as tool is
turned ON and tool functions properly.
Yellow LED glows continuously and tool will
not begin press cycle
when trigger switch is
depressed.
Red LED blinks repeatedly and tool will not begin
press cycle when trigger
switch is depressed.
Yellow LED glows when
tool is turned ON.
Jaws are locked onto
fitting.
The pressed connections
produced are not complete.
Troubleshooting
Electric cord damaged.
Battery is completely discharged or battery has
failed or power cord not properly inserted into
outlet.
Battery or AC Power Adapter not properly inserted
into handle of tool.
Battery is too low.
Tool, AC Power Adapter or battery is too cold or too
hot.
Scheduled maintenance/recalibration is required
after 40,000 presses.
Scheduled maintenance/recalibration is mandatory after 42,000 presses. Tool is “locked” and
will not function until tool is serviced.
Accessory mounting pin not fully closed.
Tool malfunction detected.
Press was not successfully completed.
Used wrong jaw set for the tube size or material.
The tool was not square to the tube.
Jaw contour was not aligned with the fitting contour.
Tool is in need of repair.
Inspect the cord and replace if necessary.
Insert fully charged battery/recharge dead battery
or unplug and replug power cord.
Check to assure battery or AC Power Adapter is
fully inserted.
Insert fully charged battery/recharge dead battery.
Bring tool, AC Power Adapter or battery to correct operating range between 15°F (-10°C) to
122°F (50°C) by allowing the tool to sit in a conditioned room.
NOTE! Fitting must be repressed if tool stops
in the middle of a press cycle. Failure
to do so may result in a leaking fitting.
Insert accessory mounting pin to the fully closed
position.
Push pressure release button to remove jaws from
fitting. Inspect and repress fitting.
nplug and replug power cord or remove and rein-
U
sert fully charged battery. Be sure to repress fitting.
nstall the correct jaw set.
I
Redo the joint with new fitting and new tube. Make
sure that the tool is square to the tube.
Redo the joint with new tube and new fitting. Make
sure the jaw contour is aligned with the fit ting contour.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 14
12
RP 340 Press Tool
RP 340 Diagnostic Codes
LED Status Description Icon
Green
Glows Tool ON.
Blinks Out of acceptable voltage range
— Tools using a battery: Replace battery with a fully charged battery.
— Tools using an AC Power Adapter: Connect tool to a reliable voltage supply.
If using extension cord, use 16 AWG for 50' or less, 14 AWG for 50' to 100'.
Red
Glows Out of temperature range 15°F (-10°C) to 122°F (50°C).
Blinks Jaws mounting pin not fully engaged. Insert pin.
Yellow
Glows Service indicator after 40,000 cycles. NOTE: Tool will lock after 42,000 cycles.
Blinks Machine is locked – Service after 42,000 cycles or after a malfunction.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 15
Sertisseuse
RP 340
AVERTISSEMENT
Familiarisez-vous avec cette notice
avant d’utiliser l’appareil. Tout
manque de compréhension ou de
respect des consignes ci-présentes
augmenterait les risques de choc
électrique, d’incendie et/ou de
grave blessure corporellee.
Sertisseuse RP 340
Notez ci-dessous pour future référence le numéro de série indiqué sur la plaque signalétique
de l’appareil.
N° de
série
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 16
14
Sertisseuse RP 340
Table des matières
Formulaire Fiche d’enregistrement du numéro de série de l’appareil ..................................................................13
Symboles de sécurité ................................................................................................................................................15
Consignes générales de sécurité des appareils électriques
Sécurité de l’espace de travail..................................................................................................................................15
Sécurité électrique ....................................................................................................................................................15
Sécurité individuelle..................................................................................................................................................16
Utilisation et entretien des appareils électriques ......................................................................................................16
Utilisation et entretien des appareils à batterie ........................................................................................................16
Service après-vente..................................................................................................................................................17
Consignes de sécurité spécifiques
Sécurité de la sertisseuse ........................................................................................................................................17
Description et caractéristiques techniques
Description................................................................................................................................................................18
Caractéristiques techniques......................................................................................................................................18
Compatibilité électromagnétique (EMC) ..................................................................................................................18
Inspection de l’appareil ..............................................................................................................................................19
Préparation de l’appareil et de l’espace de travail ..................................................................................................19
Mode d’emploi
Préparation des raccordements................................................................................................................................21
Sertissage d’un raccord à l’aide de mâchoires à ciseaux traditionnelles..................................................................21
Sertissage d’un raccord à l’aide d’un actionneur et de bagues de sertissage traditionnels......................................21
Inspection des raccordements sertis ........................................................................................................................22
Instructions de maintenance
Nettoyage et lubrification ..........................................................................................................................................22
Maintenance obligatoire dans un centre de services RIDGID agréé........................................................................23
Accessoires ................................................................................................................................................................23
Stockage ......................................................................................................................................................................23
Entretien et réparation................................................................................................................................................24
Mise au rebut ..............................................................................................................................................................24
Dépannage ..................................................................................................................................................................25
Codes de diagnostic de la RP 340 ............................................................................................................................26
Garantie à vie ..........................................................................................................................................Page de garde
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 17
15
Sertisseuse RP 340
Consignes générales de sécurité des appareils électriques*
AVERTISSEMENT
Familiarisez-vous avec l’ensemble des consignes de
sécurité et d’utilisation ci-présentes afin d’éviter les
risques de choc électrique, d’incendie et/ou de
grave blessure corporelle.
CONSERVEZ L’ENSEMBLE DES CONSIGNES
DE SECURITE ET D’UTILISATION POUR
FUTURE RÉFÉRENCE!
Le terme « appareil électrique » dans les consignes se
rapporte à votre appareil électrique alimenté par secteur
(avec cordon) ou à votre appareil électrique alimenté par
batterie (sans cordon).
Sécurité du chantier
• Assurez-vous de la propreté et du bon éclairage
des lieux. Les lieux de travail encombrés ou mal
éclairés sont une invitation aux accidents.
• N’utilisez pas d’appareils électriques en pré sence
de substances volatiles telles que li quides, gaz
ou poussières ombustibles. Les appareils élec-
triques produisent des étincelles susceptibles ’enflammer les poussières et émana tions com bustibles.
• Eloignez les enfants et les curieux durant l’uti -
lisation des appareils électriques. Les distractions
risquent de vous faire perdre le contrôle de l’appareil.
Sécurité électrique
• La fiche électrique de l’appareil doit corre spondre
à la prise de courant utilisée. Ne tentez jamais de
modifier la fiche. N’utilisez jamais d’adaptateur sur
une fiche électrique avec mise à la terre. Les fiches
intactes et adaptées aux prises de courant utilisées limitent les risques de choc électrique.
• Évitez tout contact avec des surfaces reliées à la
terre ou à la masse, telles que tuyaux, radia teurs,
cuisinières ou réfrigérateurs. Les risques de choc
électrique augmentent lorsque votre corps est en contact avec une masse.
• N’exposez pas les appareils électriques à la pluie
ou aux intempéries. Toute pénétration d’eau à
l’intérieur d’un appareil électrique augmente les risques
de choc électrique.
• Ne maltraitez pas le cordon d’alimentation de
l’appareil. N’utilisez jamais le cordon pour tran spor ter, tirer ou débrancher l’appareil électrique.
Gardez le cordon à l’abri de la chaleur, de l’huile,
de bords tranchants et de pièces mobiles. Les
cordons endommagés ou enchevêtrés augmentent
les risques de choc électrique.
Symboles de sécurité
Les symboles et mots clés utilisés à la fois dans ce mode d’emploi et sur l’appareil lui-même servent à signaler d’importants
risques de sécurité. Ce qui suit permettra de mieux comprendre la signification de ces mots clés et symboles.
Ce symbole sert à vous avertir de risques d’accident potentiels. Le respect des consignes qui le suivent vous permettra d’éviter
les risques d’accidents graves ou mortelles.
Le terme DANGER signifie une situation dangereuse potentielle qui, faute d’être évitée, provoquerait la mort ou de graves
blessures corporelles.
Le terme AVERTISSEMENT signifie une situation dangereuse potentielle qui, faute d’être évitée, serait susceptible
d’entraîner la mort ou de graves blessures corporelles.
Le terme CAUTION signifie une situation dangereuse potentielle qui, faute d’être évitée, serait susceptible d’entraîner
des blessures corporelles légères ou modérées.
Le terme AVIS IMPORTANT signifie des informations concernant la protection des biens.
Ce symbole indique la nécessité de bien se familiariser avec le mode d’emploi avant d’utiliser ce matériel. Le mode
d’emploi renferme d’importantes consignes de sécurité et d’utilisation du matériel.
Ce symbole indique le port obligatoire de lunettes de sécurité équipées de protections latérales lors de la manipulation ou de
l’utilisation de l’appareil afin de réduire les risques de lésions oculaires.
Ce symbole signale un risque d’écrasement des mains, des doigts ou d’autres parties du corps.
Ce symbole signifie un risque de choc électrique.
* Le texte de la section Consignes générales de sécurité des appareils électriques de ce manuel dépend, si nécessaire, de la norme UL/CSA 60745 en vigueur.
Cette section contient des consignes générales de sécurité pour différents types d’appareils électriques. Toutes les précautions ne s’appliquent pas à tous les
appareils et certaines ne s’appliquent pas à cet appareil.
AVISO
PELIGRO
ADVERTENCIA
CUIDADO
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 18
16
Sertisseuse RP 340
• Lors de l’utilisation d’un appareil électrique à
l’extérieur, prévoyez une rallonge électrique ho mo loguée pour usage extérieur. L’utilisation d’un
cordon adapté à un usage extérieur réduit les risques
de choc électrique.
• S’il est nécessaire d’utiliser un appareil électri -
que dans des lieux mouillés, prévoyez une source
d’alimentation protégée par disjoncteur différen tiel.
L’utilisation d’un disjoncteur différentiel réduit les ris ques de choc électrique.
Sécurité individuelle
• Soyez attentif, concentrez-vous sur ce que vous
faites et faites preuve de bon sens lorsque vous
utilisez un appareil électrique. N’utilisez pas ce
type d’appareil électrique lorsque vous êtes fatigué
ou si vous êtes sous l’effet de médica ments, de
l’alcool ou de médicaments. Un instant d’inattention
peut entraîner des blessures graves lorsqu’on utilise un
appareil électrique.
• Prévoyez les équipements de protection indi vi -
duelle nécessaires. Portez systéma tiquement une
protection oculaire. Le port d’équipements de pro-
tection individuelle, tels qu’un masque anti pous sières,
des chaussures de sécurité à semelles anti dérapantes,
un casque renforcé et/ou des pro tections auditives,
permet de réduire les risques de blessures corporelles.
• Evitez les démarrages accidentels en vous assu -
rant que l’interrupteur marche/arrêt de l’appareil se
trouve en position «arrêt» avant de le bran cher, d’y
introduire le bloc-piles ou de prendre l’appareil
en main. Le transport d’appareils électriques en
posant le doigt sur l’interrupteur ou la mise sous tension d’appareils électriques dont l’interrupteur est déjà
en position de marche est propice aux accidents.
• Retirez toutes clés de réglage éventuelles avant de
mettre l’appareil en marche. Une clé laissée sur un
élément rotatif quelconque de l’appareil risque de
provoquer des accidents.
• Ne vous mettez pas en porte-à-faux. Maintenez
une bonne assise et un bon équilibre à tout mo ment. Ceci vous permettra de mieux maîtriser l’ap -
pareil électrique dans des situations imprévues.
• Habillez-vous de manière appropriée. Ne portez
pas de vêtements amples ni de bijoux . Éloignez
vos cheveux, vêtements et gants des pièces mo biles. Les vêtements amples, les bijoux et les cheveux
longs peuvent être happés par les pièces mobiles.
• En présence d’un système de récupération et
d’évacuation des poussières, assurez-vous que
celui-ci est correctement raccordé et utilisé. L’utili -
sation d’un système de dépoussiérage permet de
réduire les risques liés aux poussières.
Utilisation et entretien des appareils
électriques
• Ne forcez pas l’appareil électrique. Utilisez l’ap pareil électrique adapté au travail prévu. L’appareil
électrique approprié assurera un meilleur travail et
une meilleure sécurité s’il est utilisé au régime prévu.
• N’utilisez pas d’appareil électrique dont l’in ter -
rupteur n’assure pas sa mise en marche ou son
arrêt. Tout appareil électrique ne pouvant pas être con-
trôlé par son interrupteur est dangereux et doit être
réparé.
• Retirez le bloc-piles de l’appareil avant tout ré -
glage, stockage ou changement d’acces soires.
De telles précautions réduisent les risques de démarrage accidentel de l’appareil.
• Rangez tout appareil non utilisé hors de la portée
des enfants et des individus qui n’ont pas été
familiarisés avec ce type de atériel ou son mode
d’emploi. Les appareils électriques sont dangereux
entre les mains d’utilisateurs non initiés.
• Entretenez les appareils électriques. Examinez-
les pour signes de grippage, de bris et de toute
autre anomalie qui risquerait de nuire à leur bon
onctionnement. Le cas échéant, fait réparer l’ap pareil avant de l’utiliser. De nombreux acci dents
sont dus à des appareils électriques mal entretenus.
• Assurez le bon affûtage et la propreté des outils de
coupe. Les outils de coupe bien entretenus et bien
affûtés sont moins susceptibles de gripper et sont
plus faciles à contrôler.
• Servez-vous de l’appareil, de ses accessoires, de
ses mèches, etc. selon les consignes du mode
d’emploi et des conditions de ravail présentes.
L’utilisation d’un appareil électrique à des fins autres
que celles révues pourrait s’avérer dangereuse.
Utilisation et entretien des appareils
à batterie
• N’utilisez que le chargeur prévu par le fabri cant.
L’utilisation d’un chargeur inadapté augmen terait les
risques d’incendie électrique.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 19
17
Sertisseuse RP 340
• Ne jamais tenter de réparer des mâchoires, bagues
de sertissage, actionneurs ou autres accessoires
endommagés. Un accessoire soudé, relié à la terre,
percé ou modifié d’une quelconque manière peut
éclater pendant le sertissage et entraîner des blessures
graves. Mettez au rebut l’accessoire endommagé
dans son ensemble. Rem placez par des mâchoires
neuves. Ne remplacez jamais un composant seul, à
l’exception des ressorts de rappel de mâchoire endommagés. Contactez le service technique de Ridge Tool
Company pour connaître les disponibilités.
• Des forces importantes sont exercées pendant
l’utilisation de l’appareil, qui peuvent casser ou
briser des pièces et entraîner des blessures.
Éloignez-vous pendant l’utilisation et portez les
équipements de protection appropriés, notamment
des lunettes de protection.
• N’utilisez que les outils et mâchoires de sertis-
sage RIDGID indiqués par le fabricant des raccords à sertir. L’utilisation d’équipements et de méth-
odes inappropriés peut entraîner des joints incomplets,
endommager l’équipement, annuler la garantie ou
entraîner des blessures corporelles graves, voire la
mort.
• Avant d’utiliser une sertisseuse RIDGID RP 340,
lisez et familiarisez-vous avec :
– ce manuel de l’opérateur,
– les instructions relatives à l’accessoire,
– le manuel de la batterie/du chargeur,
– les instructions relatives à l’adaptateur secteur
RPA 120/220 CA,
– les instructions d’installation du fabricant du raccord,
– les instructions de tout autre équipement utilisé
avec cet appareil.
Le non-respect de ces instructions et consignes peut
entraîner des dommages matériels et/ou des blessures
corporelles graves.
• N’utilisez que le type de bloc-piles préconisé.
L’utilisation d’un bloc-piles inadapté augmenterait les
risques de blessure et d’incendie électrique.
• Eloignez les bloc-piles non utilisés de tout objet
métallique (trombones, pièces de mon naie, clés,
clous, vis, etc.) qui risqueraient de ponter une de
ses bornes à l’autre. Un court-circuit entre les bornes
du bloc-piles pourrait provoquer des brûlures ou un
incendie électrique.
• Des conditions abusives risquent d’entraîner des
projections d’électrolyte qu’il vaudrait mieux évi ter. En cas de contact accidentel, rincez à l’eau
courante. En cas de contact oculaire, con sultez un
médecin. Ce liquide risque de provoquer des irrita-
tions ou des brûlures.
Révisions
• Confiez l’appareil à un réparateur qualifié se servant exclusivement de pièces de rechange d’ori gine. Cela vous assurera de la sécurité pérationnelle
de l’appareil.
Consignes de sécurité
spécifiques
AVERTISSEMENT
La section suivante contient d’importantes in formations sur ce type d’appareil particulier.
Lisez ces précautions soigneusement avant de
vous servir de la sertisseuse RP 340 afin de réduire
les risques de choc électrique ou de blessures corporelles graves.
CONSERVEZ CES INSTRUCTIONS !
La mallette de transport de la RP 340 est équipée d’une
pochette destinée à garder le mode d’emploi à portée de
main de l’utilisateur.
Sécurité de la sertisseuse
• N’utilisez la sertisseuse RP 340 qu’avec les accessoires de sertissage stand ard RIDGID®(mâchoires,
bague de sertissage, actionneur, etc.). L’utilisation
d’autres accessoires ou la modi fication de la sertisseuse RP 340 pour d’autres usages peut endommager la sertisseuse, en dommager les accessoires
et/ou entraîner des blessures corporelles.
• Éloignez vos doigts et vos mains des ac cessoires
pendant le sertissage. Vos doigts et vos mains
risquent d’être écrasés, fracturés ou amputés s’ils
sont happés par les accessoires ou entre ces composants et tout autre objet.
orsque cela sera nécessaire, la Déclaration de confor-mité
L
CE (890-011-320.10) sera jointe à ce manuel sous la
forme d’un livret distinct.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 20
18
Sertisseuse RP 340
Température d’utilisation
Plage..........................15 à 122 °F (-10 à 50 °C)
Cycle ..........................3 sertissages /min.
La plaque du numéro de série de la sertisseuse se trouve
dans la partie inférieure de la poignée comme illustré
dans la
Figure 2.
Les 4 derniers chiffres in diquent le mois
et l’année de fabrication. (04 = mois, 10 = année).
Figure 2 – Étiquette du numéro de série de la sertisseuse
NOTA ! Les mâchoires RIDGID sont proposées en deux
« séries »
• Série standard
• Série compacte
Ces mâchoires ne sont pas inter-changeables.
Ces séries ne sont pas interchangeables. Les
mâchoires de la série standard sont com patibles
uniquement avec les appareils de la série standard (RP 340, RP 330, 320-E, CT-400). Les
mâchoires de la série compacte sont compatibles
avec les appareils de la série compacte (RP 200,
RP 210, 100B).
Le choix des matériaux et des méthodes de raccordement appropriés relève du concepteur
et/ou de l’installateur du système. Avant de procéder à
l’installation, une évaluation rigoureuse de l’environnement,
notamment des produits chimiques présents et de la
température d’utilisation, doit être réalisée. Consultez le
fabricant du système de ser tissage pour obtenir plus
d’informations sur la sélection.
Compatibilité électro magnétique (EMC)
Le terme « compatibilité électromagnétique » corres pond
à la capacité de fonctionnement de l’appareil dans un
environnement dans lequel un rayonnement électro magnétique et des décharges électrostatiques sont
présents et ceci, sans générer d’interférences électro magnétiques avec un autre équipement.
Description et caractéristiques
techniques
Description
La sertisseuse RIDGID®RP 340, lorsqu’elle est utilisée
avec les mâchoires appropriées, est conçue pour sertir
mécaniquement des raccords sur des tubes afin de créer
un joint étanche et permanent. Lorsque l’interrup teur de la
RP 340 est actionné, un moteur électrique interne alimente
une pompe hydraulique qui entraîne un fluide vers le
vérin de l’appareil, déplaçant ainsi le piston vers l’avant et
appliquant des milliers de kilo gram mes de pression sur
des raccords conçus à cet effet. Des accessoires sont
également disponibles pour d’autres usages.
La durée du cycle est d’environ cinq (5) secondes. Lorsque
le cycle commence à déformer le raccord, il se poursuit
automatiquement jusqu’à sa fin, même si l’interrupteur
est relâché. L’affichage DEL situé sur la partie supérieure
de l’appareil signale les problèmes tels qu’une température
inappropriée, une goupille de sécuri té de mâchoire ouverte
ou une maintenance obligatoire.
Figure 1 – Sertisseuse RP 340 et mâchoires
L’appareil est équipé d’un faisceau d’éclairage DEL qui
s’allume dès que l’on appui sur l’interrupteur et qui reste
allumé pendant quatre (4) minutes après l’avoir lâché
pour assurer l’éclairage de l’ouvrage.
Caractéristiques techniques
Sertisseuse RP 340 :
Moteur
Tension...................18 V
Ampérage ...............27,2 A
Puissance ...............490 Watts
Poids ..........................5,75 livres (2,61 kg)
Force du piston ..........7 200 livres (32 kN)
Affichage
DEL
Mâchoires
à ciseaux
Bras de
mâchoire
Goupille de
sécurité
d’accessoire
Batterie
Boîtier de
l’appareil
Interrupteur
Poignée
Plaque
latérale de
mâchoire
Bouton de
décharge
de pression
Bouton ON/OFF
(Marche/arrêt)
Étiquette
d’avertissement
AVIS IMPORTANT
Faisceau
d’éclairage DEL
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 21
19
Sertisseuse RP 340
La sertisseuse RIDGID modèle RP
340 est conforme à toutes les normes EMC en vigueur. Le
risque d’interférences avec d’autres ap pareils ne peut
toutefois pas être totalement écarté.
Inspection de l’appareil
AVERTISSEMENT
Examinez la sertisseuse au quotidien afin de corriger toute anomalie éventuelle avant son utilisation et limiter ainsi les risques de choc électrique,
d’écrase ment de membres ou de défaillance et
détérioration de l’appareil.
1. Assurez-vous que la sertisseuse est débranchée ou
que la batterie est retirée. Si vous utilisez un adaptateur secteur CA, inspectez le cordon et la fiche de
l’adaptateur pour rechercher toute détérioration ou
modification. S’il s’agit d’un appareil sur batterie, vérifiez que la batterie n’est pas endommagée. Si vous
constatez une détérioration ou une modification, n’uti lisez pas l’appareil tant que le cordon ou la batterie
n’est pas réparé de manière appropriée ou re m placé.
2. Eliminez toutes traces d’huile, de graisse ou de
crasse de l’appareil, notamment au niveau de ses
poignées et commandes. Cela vous assurera une
meilleure prise en main de l’appareil.
3. Inspectez la sertisseuse pour vérifier les points suivants :
• Assemblage approprié, maintenance et présence de
tous les composants.
• Pièces cassées, usées, manquantes, mal alignées
ou reliées.
• Assurez-vous que les goupilles de sécurité de
l’accessoire se déplacent librement entre la position
totalement ouverte et la position totale ment fermée
et que ces positions se verrouillent mutuellement.
Vérifiez que l’interrupteur se dé place librement et
qu’il ne reste pas relié ou bloqué.
• Présence et lisibilité des étiquettes d’avertis sement.
Voir la Figure 3.
• Toute autre condition pouvant affecter un fonc tion -
nement normal et en toute sécurité.
Si vous constatez des problèmes, n’utilisez pas la sertisseuse tant qu’ils n’ont pas été résolus.
4. Inspectez et entretenez les accessoires de l’ap pareil,
le chargeur de batterie, l’adaptateur secteur CA et tout
autre équipement ou matériel utilisé tel que spécifié
dans les instructions correspondantes.

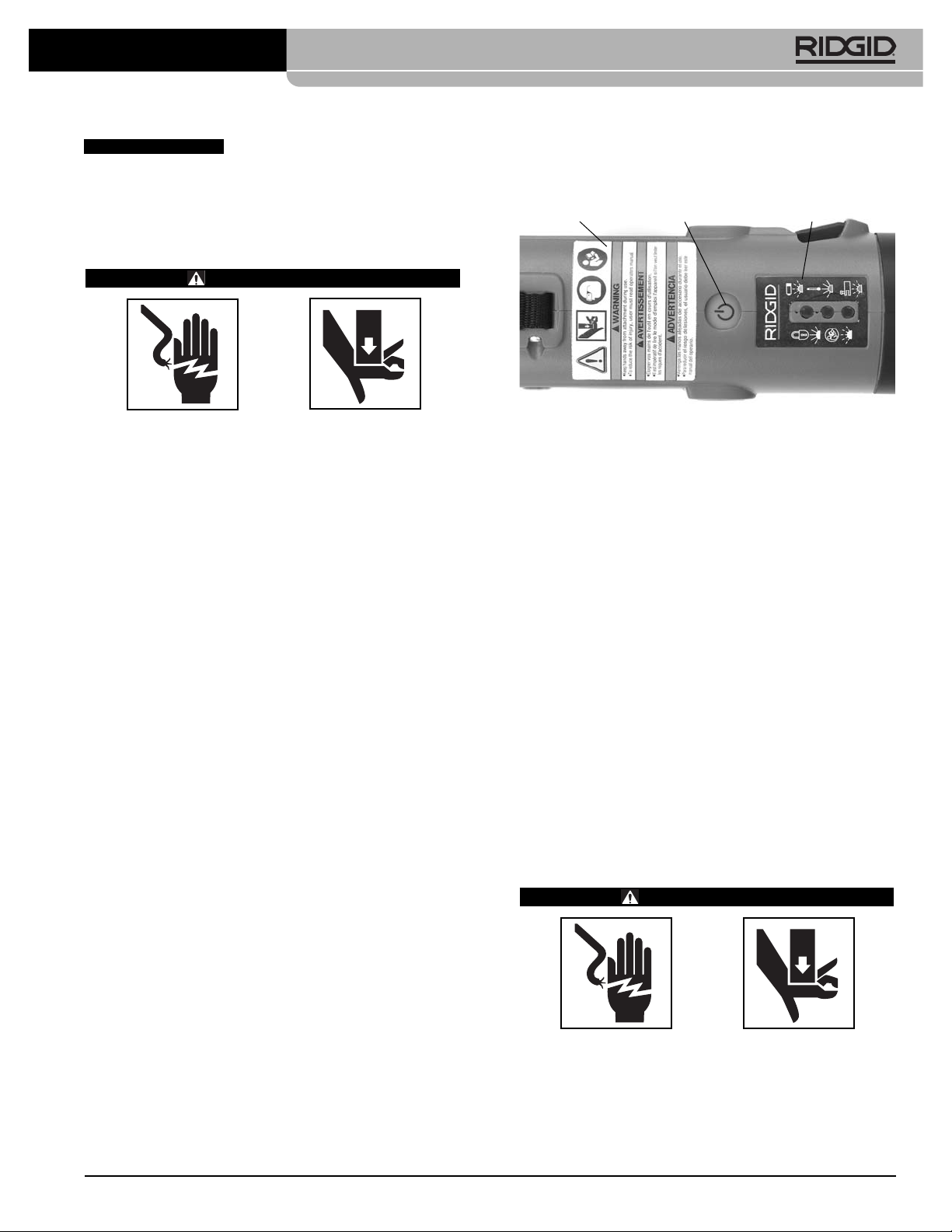

Figure 3 – Étiquettes de la sertisseuse
5. Avec les mains sèches, branchez l’adaptateur sec teur
CA dans une prise correctement reliée à la terre ou
insérez une batterie complètement char gée. Appuyez
une fois sur le bouton ON/OFF (Marche/arrêt) de
l’affichage LED pour mettre la sertisseuse sous tension. Les voyants vert, rouge et jaune de l’affichage
doivent tous clignoter une fois à la mise sous tension,
puis le voyant vert doit rester allumé pour indiquer que
l’appareil est prêt à l’emploi. Dans d’autres conditions, utilisez les informations des
Codes de diag-
nostic
à la
page 26
pour déterminer l’étape à suivre et
n’utilisez pas l’appareil tant qu’il ne fonctionne pas correctement. Éloignez vos mains et vos doigts du piston
de l’appareil et vérifiez que l’interrupteur fonctionne
normalement. Lorsque l’appareil est utilisé avec un
accessoire et qu’il rencontre une charge suffisante, il
se bloque pour garantir un sertissage complet.
6. Une fois le bon fonctionnement vérifié, débranchez
l’appareil ou retirez la batterie avec les mains sèches.
Préparation de l’appareil
et de l’espace de travail
AVERTISSEMENT
Préparez la sertisseuse et l’espace de travail conformément aux procédures ci-dessous pour réduire
le risque de blessures dues à un choc électrique,
un écrasement ou d’autres causes, et pour ne
pas endommager l’appareil et le système.
Étiquette
d’avertissement
Bouton ON/OFF
(Marche/arrêt)
Affichage
DEL
AVIS IMPORTANT
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 22
20
Sertisseuse RP 340
Figure 5 – Glissement de l’accessoire dans l’appareil
6. Si vous utilisez un appareil sur batterie, insérez la batterie dans l’appareil avec les mains sèches. Si vous
utilisez un adaptateur secteur CA, insérez l’adaptateur
dans l’appareil avec les mains sèches, acheminez le
cordon le long du chemin dégagé précédemment
déterminé, puis branchez l’adapta teur avec les mains
sèches. Veillez à ce que tous les raccordements
soient secs et hors masse. Si le cordon d’alimentation
n’est pas assez long, utilisez un cordon prolongateur :
• En bon état
• De puissance appropriée à l’utilisation souhaitée
• De calibre suffisant (16 AWG pour 50' ou moins, 14
AWG pour 50 à 100'). Des câbles de taille inappropriée peuvent surchauffer, faire fondre l’isolation
ou entraîner un incendie ou un autre dommage.
Mode d’emploi
AVERTISSEMENT
Portez toujours des lunettes de protection pour
réduire le risque de lésions oculaires.
Éloignez vos doigts et vos mains des accessoires de
l’appareil pendant le sertissage. Vos doigts et vos
mains risquent d’être écrasés, fracturés ou amputés
dans l’accessoire ou l’appareil ou entre l’accessoire,
la pièce usinée et d’autres objets.
Respectez le mode d’emploi pour réduire le risque
de blessures dues à un écrasement ou d’autres
causes, et pour ne pas endommager l’appareil.
Figure 4 – Goupille de sécurité d’accessoire complète-
ment ouverte
1. V
érifiez les points suivants pour l’espace de travail :
• Éclairage approprié.
• Liquides inflammables, vapeurs et poussières pouvant s’enflammer. Dans ce cas, ne travaillez pas
tant que les sources n’ont pas été identifiées et corrigées. La sertisseuse n’est pas résistante aux
explosions et peut produire des étincelles.
• Environnement sec, propre, de niveau et stable
pour l’opérateur. N’utilisez pas l’appareil en ayant
les pieds dans l’eau.
• Dégagez le chemin jusqu’à la prise électrique et
vérifiez qu’il ne contient aucune source poten tielle
de dommage pour le cordon d’alimentation.
2. Étudiez le travail à réaliser et déterminez l’appareil et
le ou les accessoires RIDGID appropriés. L’utili sation
d’un accessoire inapproprié peut entraîner des bles sures, endommager l’appareil et produire des raccordements incomplets. Assurez-vous que
l’appareil et l’accessoire ont été inspectés comme
spécifié dans les instructions.
3. Évaluez l’espace de travail et déterminez si des protections sont nécessaires pour éloigner les autres
personnes. Les autres personnes peuvent distraire
l’opérateur de l’appareil pendant l’utili sation.
4. Vérifiez que l’appareil est débranché ou que la batterie
est retirée et que la goupille de sécurité de l’acces soire est complètement ouverte.
accessoire est présent dans l’ap pareil, retirez-le.
Voir la Figure 4.
Si un
5. Faites glisser l’accessoire dans la sertisseuse comme
illustré dans la
Figure 5
et fermez com plètement la
goupille de sécurité de l’accessoire. L’appareil ne
fonctionne pas tant que la goupille de sécurité n’est
pas entièrement fermée. Les bagues doivent être
associées à l’actionneur correspon dant.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 23
21
Sertisseuse RP 340
Préparation des raccordements
Ces instructions constituent des
pratiques générales pour différents types d’ac cessoirede
sertisseuse. Respectez toujours les instructions spécifiques à l’accessoire utilisé et les instructions d’installation
spécifiques fournies par le fabricant du raccord. Le nonrespect des instructions d’installation spécifiques à
l’accessoire et au raccord peut produire des raccords
incorrects pouvant en dommager gravement le matériel.
1. Assurez-vous qu’aucune autre personne ne se trouve dans l’espace de travail, ou toute autre source de
distraction, et que l’appareil et l’espace de travail
ont été correctement préparés.
2. Préparez les raccordements conformément aux ins tructions du fabricant du raccord.
3. Appuyez une fois sur le bouton ON/OFF (Mar che/ ar rêt) de l’affichage pour mettre l’appareil SOUS
TENSION. Les trois voyants DEL clignotent une fois.
Le voyant vert doit ensuite rester allumé pour indiquer
que l’appareil est prêt à l’emploi.
4. Assurez-vous que le tube est inséré à la pro fondeur
appropriée dans le raccord, tel que spécifié dans le
manuel de l’opérateur du système de raccord correspondant.
Sertissage d’un raccord à l’aide de
mâchoires à ciseaux traditionnelles
1. Pressez les bras de la mâchoire pour ouvrir les
mâchoires
(Figure 6).
2. Placez les mâchoires ouvertes autour du raccord.
Vérifiez que le contour des mâchoires est correctement aligné avec celui du raccord, tel que spécifié
dans les
instructions d’installation du fabricant du
raccord
. Ne retirez pas les mâchoires et l’appareil du
raccord. L’appareil pourrait alors chuter et entraîner
des blessures graves, voire la mort.
Figure 6 – Ouverture des mâchoires à ciseaux
Figure 7 – RP 340 perpendiculaire au tube
3. Assurez-vous que les mâchoires et l’appareil sont perpendiculaires au tube et actionnez l’interrupteur de
l’appareil
(Figure 7).
Éloignez vos doigts et vos mains
des mâchoires pour éviter des blessures d’écrase ment dans les mâchoires ou entre les mâchoires et
l’environnement . Le cycle prend en viron cinq (5) secondes. Lorsque le cycle com mence et que les rou leaux entrent en contact avec les bras de la mâchoire,
l’appareil se bloque et termine automatiquement le
cycle. Le fait de re lâcher l’interrupteur n’arrête pas
l’appareil une fois que le sertissage a commencé.
Ceci assure ainsi des sertissages réguliers et répétés.
4. Appuyez sur les bras pour ouvrir les mâchoires.
5. Retirez la RP 340 et les mâchoires du tube. Prenez
garde aux bords tranchants qui ont pu être formés sur
le raccord pendant le sertissage.
Sertissage d’un raccord à l’aide d’un
actionneur et de bagues de sertissage
traditionnels
1. Ouvrez la bague de sertissage appropriée et placezla perpendiculairement au raccord
(Figure 8).
Alignez
la bague avec le raccord conformément aux instructions d’installation du fabricant du rac cord. Vérifiez de
nouveau la profondeur d’in sertion avant de procéder
au sertissage.
2. Pressez les bras de l’actionneur pour ouvrir l’ac tion neur. Engagez les extrémités de l’actionneur dans les
logements correspondants de la bague de sertissage
(Figure 9)
. Vérifiez que les extrémités sont
entièrement engagées dans les logements. Ne tentez
pas de retirer l’appareil et l’actionneur de la bague de
sertissage. L’appareil pourrait alors chuter, entraînant ainsi des blessures graves, voire la mort.
Actionnez l’interrupteur de l’appareil. Le cycle prend
environ cinq (5) secondes. Lorsque le cycle com mence et que les rouleaux entrent en contact avec les
AVIS IMPORTANT
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 24
22
Sertisseuse RP 340
Figure 10 – Bouton de décharge de pression
Inspection des raccordements sertis
1. Inspectez le raccord serti. Si le raccord comporte
une bague et/ou une étiquette de contrôle (fournie par
le fabricant) , retirez-la. Les bagues et étiquettes de
contrôle sont fournies par le fabricant pour indiquer
que le raccord n’a pas encore été serti.
Vérifiez les points suivants :
• Un mauvais alignement prononcé des tubes. No tez
qu’un mauvais alignement faible au niveau du raccord serti est considéré comme normal.
• Les tubes ne sont pas entièrement insérés dans le
raccord. Contrôlez – de nouveau les repères d’in sertion sur le tube pour voir s’ils sont alignés avec
l’extrémité du raccord.
• Alignement incorrect de la mâchoire ou de la bague
avec le contour du raccord, raccord dé formé.
• Tout autre problème selon le fabricant du raccord.
Si vous constatez l’un de ces problèmes, retirez le
raccord et préparez un nouveau raccord et un nouveau tube.
2. Testez le système selon les pratiques habituelles et
les normes locales.
Instructions de maintenance
AVERTISSEMENT
Vérifiez que l’adaptateur secteur CA est dé branché
et retiré ou que la batterie est retirée de l’appareil
avant de procéder à une maintenance ou à un
réglage.
Nettoyage et lubrification
1. Chaque jour, nettoyez l’appareil avec un chiffon sec
et propre.
bras de l’actionneur, l’appareil se bloque et termine
automatiquement le cycle. Le fait de re lâcher l’in terrupteur n’arrête pas l’appareil une fois que le sertissage a commencé. Ceci assure ainsi des sertissages réguliers et répétés. Pour éviter des blessures
dues à un pincement, éloig nez-vous de l’actionneur et
de la bague de sertissage pendant le cycle.
Figure 8 – Installation de la bague de sertissage sur le
raccord
3. Une fois le cycle terminé, pressez les bras de l’action neur pour l’ouvrir et séparer l’actionneur de la bague
de sertissage. Retirez la bague de sertis sage du
raccord en tirant sur les deux moitiés et en ouvrant
l’ensemble. Prenez garde aux bords tran chants qui
ont pu être formés sur le raccord pen dant le sertissage.
Figure 9 – Fixation de l’actionneur à la bague de sertis-
sage
La sertisseuse RP 340 S’AR RÉTE
automatique-ment si la charge de la batterie est insuffisante pour terminer un raccord serti. Ceci est indiqué par
un clignotement du voyant vert. Une batterie complètement chargée doit être insérée dans l’appareil et le sertissage doit être répété comme indiqué ci-dessus. Pour
rétracter les rouleaux et retirer l’appareil du raccord si la
batterie est déchargée ou si l’appareil ne fonctionne pas
correctement, appuyez sur le bouton de décharge de
pression rouge situé à gauche de l’appareil
(Figure 10).
Bouton de décharge
de pression
AVIS IMPORTANT
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 25
23
Sertisseuse RP 340
Stockage
Retirez la batterie ou l’adaptateur secteur CA de l’appareil
et rangez-le dans son coffret de transport. Évitez de
stocker l’appareil, les batteries, l’adaptateur secteur CA ou
le chargeur dans un environnement très chaud ou très
froid. La sonde de température de l’ap pareil empêche la
mise sous tension de l’appareil si la température de l’huile
n’est pas comprise dans une plage de 15 à 122°F (-10 à
50°C). Cette condition est indiquée par le voyant rouge de
l’affichage. Il peut alors être nécessaire de laisser l’appareil
se réchauffer ou refroidir à une température comprise
dans la plage en le plaçant dans un environnement climatisé avant de l’utiliser.
2. Inspectez la goupille de sécurité de l’accessoire et
lubrifiez-la avec de la graisse de silicone si nécessaire.
3. Contrôlez les ressorts de rappel des accessoires à
chaque utilisation. Les accessoires doivent s’ouvrir et
se fermer librement d’une pression modérée du doigt.
Maintenance obligatoire dans un centre
de services RIDGID agréé
Tous les 40 000 cycles, le voyant jaune de l’affichage de
l’appareil clignote à la mise sous tension de l’ap pareil
pour indiquer qu’une maintenance et qu’un rééta lon nage
sont nécessaires. L’appareil ne fonction ne pas s’il n’est
pas entretenu après 2 000 cycles après le clignotement du
voyant jaune.
Accessoires
AVERTISSEMENT
N° de
catalogue Capacité Région
44693 18 V 2,0 Ah Amérique du Nord et latine, Australie
44698 18 V 4,0 Ah Amérique du Nord et latine, Australie
43323 18 V 2,0 Ah Europe et Chine
43328 18 V 4,0 Ah Europe et Chine
31013 18 V 1,1 Ah Amérique du Nord et latine, Australie
32743 18 V 2,2 Ah Amérique du Nord et latine, Australie
31018 18 V 3,3 Ah Amérique du Nord et latine, Australie
32473 18 V 1,1 Ah Europe et Chine
28218 18 V 2,2 Ah Europe et Chine
28448 18 V 3,3 Ah Europe et Chine
Batteries
Toutes les batteries indiquées sont compatibles avec le chargeur
modèle RBC 20. La différence entre les batteries pour les différentes
régions est indiquée sur l’étiquette.
N° de Type de
catalogue Tension Région Fiche
44823 120 V Adaptateur secteur CA Chine A
43338 220 V Adaptateur secteur CA Europe C
44468 120 V Adaptateur secteur CA Amérique A
du Nord
27933 — Coffret de transport (plastique)
—
N° de Type de
catalogue Tension Région Fiche
43458 120 V Amérique du Nord A
43333 230 V Europe C
43468 120 V Chine A
44418 230 V Australie et Amérique latine I
44793 100 V Japon A
44833 230 V Royaume-Uni G
44798 — Cordon de chargeur Amérique du Nord A
44808 — Cordon de chargeur Europe C
44803 — Cordon de chargeur Chine A
44813 — Cordon de chargeur Australie et I
Amérique latine
44818 — Cordon de chargeur Japon A
44828 — Cordon de chargeur Royaume-Uni G
Chargeurs et cordons de batterie au lithium avancés
RBC 20
L
es accessoires suivants ont été conçus pour fonctionner avec la sertisseuse RP 340. D’autres accessoires, conçus pour être utilisés après d’autres
appareils, peuvent être dangereux lors qu’ils sont
utilisés sur la RP 340. Pour éviter des blessures
graves, n’utilisez que les accessoires spécialement
conçus et recommandés pour être utilisés avec la
RP 340, tels que ceux répertoriés ci-dessous.
Ridge Tool Company propose des accessoires de
sertissage standard spécialement conçus pour être
utilisés avec les sertisseuses standard RIDGID.
N’utilisez que les accessoires spéciale ment conçus
pour sertir le système de raccord que vous installez.
Accessoires de la sertisseuse RP 340
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 26
24
Sertisseuse RP 340
Stockez le coffret de transport dans
un endroit sec, sécurisé et verrouillé hors de portée des
enfants et des personnes non initiées à la sertisseuse RP
340. L’appareil est dangereux lorsqu’il se retrouve entre
les mains de personnes non initiées.
Entretien et réparation
AVERTISSEMENT
Mise au rebut
Les pièces de la sertisseuse RIDGID RP 340 contien nent des matériaux pouvant être recyclés. Des en tre prises proches de chez vous sont peut-être spécialisées
dans le recyclage. Mettez les composants au rebut conformément aux réglementations en vigueur. Con tactez
votre organisme de collecte des déchets local pour plus
d’informations.
Pour les pays de la communauté euro péenne : N’éliminez pas les appareils élec-
triques avec les ordures ménagères!
Conformément à la directive européenne
2002/ 96/ CE sur la mise au rebut des ap -
pareils électriques et électroniques et à sa
mise en œuvre dans la législation nationale, les appareils
électriques usagés doivent être collectés séparément et
mis au rebut en respectant l’en viron nement.
AVERTISSEMENT
Un entretien ou une répar
entraîner un fonctionnement dangereux de l’ap pareil.
Les opérations d’entretien et de réparation de cette sertisseuse RP 340 doivent être réalisées par un centre de
services RIDGID agréé. Les dispositifs de fixation de
l’appareil sont marqués afin de savoir si l’entretien a été
réalisé par des personnes non autorisées.
Pour plus d’informations sur le centre de services indépendant RIDGID le plus proche ou pour toute question relative à un entretien ou une réparation :
ation inapproprié peut
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 27
25
Sertisseuse RP 340
SYMPTÔME CAUSES POSSIBLES SOLUTION
L’appareil ne se met pas
SOUS TENSION lorsque
le bouton ON/OFF
(Marche/arrêt) de
l’affichage est actionné.
L’appareil ne fonctionne
pas lorsque le déclen cheur est actionné. Le
voyant vert clignote.
L’appareil se met HORS
TENSION lorsque le
déclencheur est actionné
ou au milieu d’un cycle
de sertissage. Le voyant
rouge s’allume.
Le voyant jaune clignote
plusieurs fois lorsque
l’appareil est mis SOUS
TENSION ou qu’il fonctionne correctement.
Le voyant jaune reste
allumé et l’appareil ne
commence pas le cycle
lorsque l’interrupteur
est actionné.
Le voyant rouge clignote
plusieurs fois et l’appareil
ne commence pas le cy cle lorsque l’interrup teur
est actionné.
Le voyant jaune s’allume
à la mise sous tension
de l’appareil.
Les mâchoires sont
bloquées sur le raccord.
Dépannage
Cordon électrique endommagé.
La batterie est complètement déchargée ou est
défaillante ou le cordon d’alimentation n’est pas
correctement inséré dans la prise.
Batterie ou adaptateur secteur CA non correctement inséré dans la poignée de l’appareil.
La batterie est trop faible.
L’appareil, l’adaptateur secteur CA ou la batterie
est trop froid ou trop chaud.
Une maintenance/un réétalonnage planifié est
nécessaire après 40 000 sertissages.
Une maintenance/un réétalonnage planifié est
obligatoire après 42 000 sertissages. L’appareil
est bloqué et ne fonctionne pas tant qu’il n’a pas
été entretenu.
Goupille de sécurité d’accessoire non complètement fermée.
Détection d'un dysfonctionnement de l’appareil.
Le sertissage n’est pas correctement terminé.
Inspectez le cordon et remplacez-le si nécessaire.
Insérez une batterie complètement chargée/re -
chargez une batterie déchargée ou débranchez
puis rebranchez le cordon d’alimentation.
Vérifiez si la batterie ou l’adaptateur secteur CA
est complètement inséré.
Insérez une batterie complètement chargée/re chargez une batterie déchargée.
Amenez l’appareil, l’adaptateur secteur CA ou la
batterie dans la plage de température appropriée
entre 15 et 122 °F (-10 et 50 °C) dans une pièce
climatisée.
REMARQUE! Le raccord doit être serti de
nou veau si l’appareil s’arrête au
milieu d’un cycle. Le non-respect
de cette consigne peut entraîner
une fuite du raccord.
Insérez la goupille de sécurité d’accessoire dans la
position complètement fermée.
Appuyez sur le bouton de décharge de pression
pour retirer les mâchoires du raccord. Inspectez
et sertissez de nouveau le raccord.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
ébranchez et rebranchez le cordon d’alimentation
D
ou retirez et réinsérez une batterie complètement
chargée. Veillez à sertir de nouveau le raccord.
Page 28
26
Sertisseuse RP 340
Codes de diagnostic de la RP 340
Voyant État Description Icône
Vert
Allumé Appareil sous tension.
Clignotant En dehors de la plage de tension admissible
— Appareils utilisant une batterie : Remplacez la batterie par une batterie
complètement chargée.
— Appareils utilisant un adaptateur secteur CA : Raccordez l’appareil à une
tension d’alimentation fiable. Si vous utilisez un cordon prolongateur, utilisez
un calibre de 16 AWG pour 50' ou moins, de 14 AWG pour 50 à 100'.
Rouge
Allumé En dehors de la plage de températures de 15 à 122 °F (-10 à 50 °C).
Clignotant Goupille de sécurité des mâchoires pas complètement engagée.
Insérez la goupille à fond.
Jaune
Allumé Témoin d’entretien après 40 000 cycles. REMARQUE : L’appareil se verrouille après
Clignotant L’appareil est verrouillé – entretien après 42 000 cycles ou après un
dysfonctionnement.
SYMPTÔME CAUSES POSSIBLES SOLUTION
Les raccordements
sertis créés sont
incomplets.
Dépannage
(continué)
Mâchoires incorrectes utilisées pour la taille ou le
matériau du tube.
L’appareil n’était pas perpendiculaire au tube.
Le contour de la mâchoire n’était pas aligné avec
le contour du raccord.
L’appareil doit être réparé.
Installez les mâchoires appropriées.
R
épétez avec le nouveau raccord et le nouveau
tube. Assurez-vous que l’appareil est perpendiculaire au tube.
Répétez avec le nouveau tube et le nouveau raccord. Assurez-vous que le contour de la mâchoire
est aligné avec celui du raccord.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 29
Selladora RP 340
RP 340
Selladora RP 340
Apunte aquí el número de serie del aparato, que se encuentra en su placa de características.
No. de
Serie
ADVERTENCIA
Antes de utilizar este aparato, lea
detenidamente su Manual del
Operario. Pueden ocurrir descargas eléctricas, incendios y/o
graves lesiones si no se entienden y siguen las ins truc ciones de
este manual.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 30
28
Selladora RP 340
Índice de materias
Ficha para apuntar el número de serie del aparato ................................................................................................27
Simbología de seguridad............................................................................................................................................29
Advertencias de seguridad general para aparatos eléctricos
Seguridad en la zona de trabajo ..............................................................................................................................29
Seguridad eléctrica ..................................................................................................................................................29
Seguridad personal ..................................................................................................................................................30
Uso y cuidado del aparato eléctrico..........................................................................................................................30
Uso y cuidado del aparato a batería ........................................................................................................................31
Servicio ....................................................................................................................................................................31
Información de seguridad específica
Seguridad de la selladora ........................................................................................................................................31
Descripción y especificaciones
Descripción ..............................................................................................................................................................32
Especificaciones ......................................................................................................................................................32
Compatibilidad electromagnética (CEM) ..................................................................................................................33
Inspección de la selladora..........................................................................................................................................33
Preparación de la selladora y de la zona de trabajo................................................................................................34
Instrucciones de funcionamiento
Preparación de la conexión ......................................................................................................................................35
Selladura de un acoplamiento con mordazas tradicionales tipo tijeras ....................................................................35
Selladura de un acoplamiento con un accionador y aro de sellador tradicionales ..................................................36
Inspección de la junta sellada ..................................................................................................................................36
Instrucciones de mantenimiento
Limpieza y lubricación ..............................................................................................................................................37
Mantenimiento obligatorio en un Servicentro Autorizado RIDGID............................................................................37
Accesorios ..................................................................................................................................................................37
Almacenamiento..........................................................................................................................................................38
Servicio y reparaciones..............................................................................................................................................38
Eliminación de la selladora ........................................................................................................................................38
Resolución de problemas ..........................................................................................................................................39
Códigos de diagnóstico de la selladora RP 340 ......................................................................................................40
Garantía vitalicia ................................................................................................................................Carátula posterior
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 31
29
Selladora RP 340
Advertencias de seguridad
gene ral para aparatos eléctricos
*
WARNING
Lea todas las instrucciones y advertencias de
seguridad. Si no se siguen y respetan las advertencias e instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones graves.
¡GUARDE TODAS LAS ADVERTENCIAS
E INSTRUCCIONES PARA
POSTERIOR CONSULTA!
El término “herramienta eléctrica” en las advertencias
se refiere a aparatos alimentadas con electricidad de la
red (con cable) o a aparatos alimentados con electricidad
de pilas o baterías (sin cable).
Seguridad en la zona de trabajo
• Mantenga su zona de trabajo limpia y bien iluminada. Los lugares desordenados u oscuros pueden
provocar accidentes.
• No haga funcionar herramientas eléctricas en
ambientes explosivos, es decir, en presencia de
líquidos, gases o polvo inflamables. Las herramien -
tas eléctricas pueden generar chispas que podrían
encender los gases o el polvo.
• Mientras haga funcionar una herramienta eléctrica,
mantenga alejados a los niños y observadores.
Cualquier distracción podría hacerle perder el control
del aparato.
Seguridad eléctrica
• El enchufe del aparato eléctrico debe corresponder
al tomacorriente. Jamás modifique el enchufe del
aparato. No utilice un enchufe adaptador cuando
haga funcionar una herramienta eléctrica provista
de conexión a tierra. Los enchufes intactos y toma-
corrientes que les corresponden reducen el riesgo de
choques de electricidad.
• Evite el contacto de su cuerpo con artefactos
conectados a tierra tales como cañerías, radiado res, estufas o cocinas, y refrigeradores. Aumenta el
riesgo de choques de electricidad si su cuerpo ofrece
conducción a tierra.
• No exponga las herramientas eléctricas a la lluvia
ni permita que se mojen. Si entra agua a una herra mienta eléctrica aumenta el riesgo de choques de
electricidad.
• No maltrate el cordón eléctrico del aparato. Nunca
transporte el aparato tomándolo de su cordón
Simbología de seguridad
En este manual del operario y en el producto mismo encontrará símbolos y palabras de advertencia que comunican importante información de seguridad. Para su mejor comprensión, en esta sección se describe el significado de estas palabras
y símbolos de advertencia.
Este es el símbolo de una alerta de seguridad. Sirve para prevenir al operario de las lesiones corporales que podría sufrir. Obedezca
todas las instrucciones de seguridad que acompañan a este símbolo para evitar posibles lesiones o muerte.
Este símbolo de PELIGRO advierte de una situación de riesgo o peligro que, si no se evita, podría producir la muerte
o lesiones graves.
Este símbolo de ADVERTENCIA avisa de una situación de riesgo o peligro que, si no se evita, podría producir
la muerte o lesiones graves.
Este símbolo de CUIDADO advierte de una situación de riesgo o peligro que, si no se evita, podría producir lesiones
leves o moderadas.
Un AVISO advierte de la existencia de información relacionada con la protección de un bien o propiedad.
Este símbolo significa que es necesario leer detenidamente el manual del operario antes de usar el equipo. El manual del ope rario contiene información importante acerca del funcionamiento apropiado y seguro del equipo.
Este símbolo indica que siempre debe usar gafas o anteojos de seguridad con viseras laterales cuando manipule o use este
aparato, para reducir el riesgo de lesión a los ojos.
Este símbolo indica que hay riesgo de que se le aplasten las manos, los dedos u otras partes del cuerpo.
Este símbolo indica que hay riesgo de choque de electricidad.
* Como es obligatorio, el texto usado en la sección Advertencias de seguridad general para aparatos eléctricos de este manual es transcripción literal de la co -
rrespondiente norma UL/CSA 60745. Esta sección contiene las prácticas de seguridad general para distintos tipos de herramientas eléctricas. No todas las
precauciones corresponden a cada herramienta; hay algunas que no le competen a esta herramienta.
AVISO
PELIGRO
ADVERTENCIA
CUIDADO
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 32
30
Selladora RP 340
eléctrico ni jale del cordón para desenchufarlo
del tomacorriente. Mantenga el cordón alejado
del calor, aceite, bordes cortantes o piezas móvi les. Un cordón enredado o en mal estado aumenta el
riesgo de choques de electricidad.
• Al hacer funcionar una herramienta eléctrica a la
intemperie, emplee un cordón de extensión fabricado para uso exterior. Los alargadores diseñados
para su empleo al aire libre reducen el riesgo de
choques de electricidad.
• Si resulta inevitable el empleo de una herramienta
eléctrica en un sitio húmedo, enchúfela en un
tomacorriente GFCI (dotado de un Interruptor del
Circuito de Pérdida a Tierra). El interruptor GFCI
reduce el riesgo de choques de electricidad.
Seguridad personal
• Manténgase alerta, preste atención a lo que está
haciendo y use sentido común cuando haga funcionar una herramienta eléctrica. No use ningún
equipo si usted está cansado o se encuentra bajo
la influencia de drogas, alcohol o medicamentos.
Tan solo un breve descuido durante el funcionamiento de una herramienta eléctrica puede resultar en
lesiones personales graves.
• Use equipo de protección personal. Siempre use
protección para los ojos. Según corresponda para
cada situación, póngase equipos de protección como
mascarilla para el polvo, calzado de seguridad
antideslizante, casco o protección para los oídos, con
el fin de reducir las lesiones personales.
• Evite echar a andar un aparato sin querer. Asegure
que el interruptor esté en posición de apagado
(OFF) antes de conectar el aparato a la corriente
eléctrica y/o al bloque de baterías, o de tomarlo o
acarrearlo. Se pueden producir accidentes cuando se
transporta una herramienta eléctrica con el dedo
puesto sobre el interruptor o botón, o se la enchufa o
conecta a la fuente de energía con el interruptor en
posición de encendido (ON).
• Extraiga cualquier llave de ajuste que esté acopla-
da al aparato antes de encenderlo. Una llave acoplada a una pieza o parte giratoria de la herramienta
eléctrica puede producir lesiones personales.
• No trate de extender el cuerpo para alcanzar algo.
Mantenga los pies bien plantados y mantenga el
equilibrio en todo momento. Esto permite un mejor
control de la herramienta eléctrica en situaciones
inesperadas.
• Vístase adecuadamente. No lleve ropa suelta ni
joyas. Mantenga su cabello, ropa y guantes apartados de las piezas en movimiento. La ropa suelta, las
joyas o el pelo largo pueden engancharse en las
piezas móviles.
• Si se proveen dispositivos para la extracción y
recolección del polvo, asegure que estén bien
conectados y que se usen correctamente. La ex -
tracción del polvo puede reducir los peligros que aca rrea.
Uso y cuidado del aparato eléctrico
• No fuerce las herramientas eléctricas. Use el aparato eléctrico correcto para la tarea que está por
realizar. Hará mejor el trabajo y en forma más segu-
ra con la herramienta eléctrica que corresponda a su
clasificación nominal.
• Si el interruptor de la herramienta eléctrica no la
enciende (ON) o no la apaga (OFF), no utilice el
aparato. Cualquier herramienta eléctrica que no se
pueda controlar mediante su interruptor es un peligro
y debe repararse.
• Desenchufe el aparato del tomacorriente y/o ex -
traiga el bloque de baterías antes de hacer ajustes,
cambiar accesorios o almacenarlo. Estas medidas
de seguridad preventiva reducen el riesgo de poner la
herramienta eléctrica en marcha involuntariamente.
• Almacene las herramientas eléctricas que no
estén en uso fuera del alcance de los niños y
no permita que las hagan funcionar personas
que no estén familiarizadas con estas herramien tas o no hayan leído estas instrucciones de ope ra ción. Las herramientas eléctricas en manos de
personas no capacitadas son peligrosas.
• Efectúeles un mantenimiento correcto y oportuno
a las herramientas eléctricas. Revise que sus
piezas móviles estén bien alineadas y que no se
atascan. Verifique que no tengan piezas rotas ni
presenten alguna condición que podría afectar
su funcionamiento. Si un aparato eléctrico está
dañado, hágalo reparar antes de utilizarlo. Muchos
accidentes se deben a herramientas eléctricas que no
han recibido un mantenimiento adecuado.
• Mantenga las herramientas de cortar afiladas y
limpias. Cuando sus partes filosas se mantienen afiladas, son menos propensas a trabarse y más fáciles
de controlar.
• Utilice la herramienta eléctrica, sus accesorios,
brocas y barrenas en conformidad con estas
instrucciones, teniendo en cuenta las condiciones
imperantes y la tarea que se realizará. Cuando se
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 33
31
Selladora RP 340
Seguridad de la selladora
• Utilice la selladora RP 340 únicamente con accesorios de sellado Standard de RIDGID®(juego de
mordazas, aro sellador, accionador, etc.). El empleo
de la selladora RP 340 para otros fines o su modificación para someterla a otros usos puede dañar la
sella dora, averiar los accesorios y/o causar lesiones
personales.
• Mantenga dedos y manos apartados de los acce-
sorios durante el ciclo de sellado. Sus dedos o
manos pueden ser aplastados, fracturados o amputados si quedan atrapados en los accesorios o entre
éstos y cualquier otro objeto.
• Nunca intente reparar un juego de mordazas, aro
sellador, accionador o cualquier otro accesorio
averiado. Un accesorio que se haya soldado, afilado,
perforado o modificado de cualquier forma podría
hacerse trizas durante una selladura y causar lesiones
graves. Deseche la totalidad del accesorio averiado.
Reemplace las mordazas por un nuevo juego de mordazas. Nunca reemplace componentes en forma individual, salvo un resorte de retorno dañado. Sírvase
consultar al Departamento de Servicio Técnico de
Ridge Tool para obtener repuestos.
• Cuando este aparato está en marcha, genera
grandes fuerzas. Estas fuerzas podrían producir la
rotura o expulsión de piezas por los aires y causar
graves lesiones. Manténgase apartado de la herra -
mienta durante su uso y póngase el equipo de protección apropiado, incluso gafas de seguridad.
• Utilice solamente selladoras y mordazas RIDGID
cuando el fabricante de los acoplamientos que
se instalarán lo especifique. El uso de equipos y
métodos incorrectos podría producir juntas o uniones
defectuosas, dañar la selladora y/o sus accesorios,
anular las garantías, y causar lesiones personales
graves o muerte.
• Antes de hacer funcionar la selladora RP 340 de
RIDGID, usted debe leer y entender:
– Este manual del operario.
– Las instrucciones de los accesorios de la selladora.
– El manual de las baterías y del cargador.
– Las instrucciones del adaptador de CA (red) RPA
120/230.
– Las instrucciones de instalación del fabricante de
los acoplamientos.
– Las instrucciones de cualquier otro equipo que se
utilice en conjunto con esta herramienta.
Si no se siguen todas las instrucciones y no se
respetan las advertencias, podrían producirse daños
a la propiedad y/o lesiones graves.
emplea una herramienta eléctrica para efectuar trabajos que no le son propios, se crean situaciones
peligrosas.
Uso y cuidado del aparato a batería
• Cargue el bloque de baterías únicamente con el
cargador que especifica el fabricante. Un cargador
apropiado para cierto tipo de baterías puede causar un
incendio si se le emplea para cargar otro tipo de
baterías.
• Coloque en la herramienta solamente el bloque de
baterías específicamente indicado. El uso de un
bloque de baterías diferente al especificado puede
causar lesiones o un incendio.
• Cuando el bloque de baterías no esté en uso,
manténgalo apartado de otros objetos metálicos
tales como sujetapapeles, monedas, llaves, clavos,
tornillos o cualquier otra cosa metálica pequeña
que pudiera efectuar una conexión entre un borne
y el otro. Los cortocircuitos entre los bornes de la
batería podrían causar incendios o quemaduras.
• En condiciones extremas de uso, la batería podría
rezumar líquido. No lo toque. Si accidentalmente lo
llegara a tocar, lávese la zona de contacto con
agua. Si el líquido entra en contacto con sus ojos,
solicite atención médica. El líquido de una batería
puede causar irritación o quemaduras.
Servicio
• Encomiende el servicio de la herramienta eléctrica únicamente a técnicos de reparación calificados
que solo empleen repuestos legítimos. Esto garan-
tiza la continua seguridad de la herramienta eléctrica.
Información de seguridad
específica
ADVERTENCIA
Esta sección contiene información de seguridad im portante que es específica para esta herramienta.
Antes de utilizar la selladora RP 340, lea estas
instrucciones detenidamente para reducir el riesgo de choques eléctricos o de lesiones personales
graves.
¡
GUARDE ESTAS INSTRUCCIONES!
El maletín de la selladora RP 340 tiene un compartimiento
para guardar este manual con el fin de que el operario lo
conserve a la mano.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 34
32
Selladora RP 340
El aparato está provisto de una luz LED brillante que se
enciende al apretar el gatillo y sigue encendida durante
cuatro (4) minutos después de soltar el gatillo. Esto permite al operario iluminar fácilmente la zona de trabajo.
Especificaciones
Selladora RP 340:
Motor
Voltaje.....................18 V
Amperaje ................27,2 amperes
Potencia..................490 watts
Peso...........................5,75 libras (2,61 kg)
Presión del ariete .......7.200 libras (32 kN)
Temperatura de funcionamiento
Límites ..........................15°F a 122°F (-10°C a 50°C)
Ciclo de servicio..........3 selladuras /min.
La placa de número de serie de la selladora está ubicada
en la base del mango, como se muestra en la
Figura 2
.
Los últimos 4 dígitos indican el mes y el año de fabricación
(04 = mes, 10 = año).
Figura 2 – Etiqueta con el número de serie de la selladora
¡NOTA! Los juegos de mordazas de RIDGID se ofrecen
en dos “series”:
• Serie Standard
• Serie Compact
Estos juegos de mordazas no son intercambia -
bles. Estas series no son intercambiables. Los
juegos de mordazas serie Standard funcionan
solamente con herramientas de serie Standard
(RP 340, RP 330, 320-E, CT-400). Los juegos de
mordazas serie Compact funcionan con he rramientas serie Compact (RP 200, RP 210,
100B).
La selección de los materiales y de los méto-
dos de unión o sellado es responsabilidad del diseñador
519-3456.
Descripción y especificaciones
Descripción
La selladora RP 340 de RIDGID®– en conjunción con los
juegos de mordazas apropiados – está diseñada para
engarzar mecánicamente un acoplamiento sobre un tubo,
creando entre ellos un sello permanente y hermético. Al
oprimirse el interruptor de la selladora RP 340, un motor
eléctrico interno impulsa una bomba hidráulica que inyecta líquido hacia el interior del cilindro del aparato. Esto
impulsa al ariete o pistón hacia delante, que aplica una
fuerza selladora de miles de libras sobre acoplamientos
especialmente diseñados. También hay accesorios
disponibles para otras aplicaciones.
Todo el ciclo dura aproximadamente cinco (5) segundos. Una vez que se inicia la deformación del acoplamiento, el ciclo continúa automáticamente hasta finalizar,
aunque el operario suelte el interruptor de gatillo. Los diodos emisores de luz (LED), en la parte superior del
aparato, indicarán los problemas que podrían existir
como temperatura inapropiada, pasador de montaje
abierto o necesidad de mantenimiento.
Figura 1 – Selladora RP 340 y juego de mordazas
Luces LED
Juego de
mordazas tipo
tijeras
Brazo de la
mordaza
Pasador de
montaje de
accesorios
Batería
Carcasa del
aparato
Interruptor
de gatillo
Mango
Placa la -
teral de la
mordaza
Botón de
liberación
de presión
Botón de encendido
y apagado (ON/OFF)
Etiqueta de
advertencia
AVISO
Luz de
trabajo LED
El folleto de la Declaraci
ón de Conformidad de la Comu nidad Europea (890-011-320.10) se adjuntará a este
manual cuando se requiera.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 35
33
Selladora RP 340
y/o instalador del sistema. Antes de comenzar una instalación se requiere completar una cuidadosa evaluación de
las condiciones ambientales imperantes, incluyendo las
condiciones químicas y la temperatura de servicio. Con sulte al fabricante del sistema de sellado para seleccionar correctamente los componentes del sistema.
Compatibilidad electro magnética (CEM)
La compatibilidad electromagnética se refiere a la capacidad del aparato de funcionar bien en un ambiente en que
hay radiación electromagnética y descargas electrostáticas; el aparato no debe causar interferencia electromagnética en otros equipos.
La selladora Modelo RP 340 de RIDGID se
ajusta a todas las normas de CEM correspondientes.
Sin embargo, no puede excluirse la posibilidad de que
cause interferencia en otros dispositivos.
Inspección de la selladora
ADVERTENCIA
Inspeccione la selladora diariamente antes de usarla. Si detecta algún problema, corríjalo, con el fin de
evitar lesiones graves por choques de electricidad,
aplastamiento, falla de algún accesorio o por otras
causas, y para prevenir daños a la herramienta.
1. Asegure que la selladora esté desenchufada o que se
le haya extraído la batería. Si utilizará un adaptador
de CA, inspeccione el cordón del adaptador de CA y
el enchufe, para verificar que no estén dañados o
modificados. Si se trata de una selladora a batería,
revise la batería para verificar que no esté dañada. Si
detecta algún daño o modificaciones, no use la sella dora hasta que el cordón o la batería hayan sido
reparados o reemplazados.
2. Limpie la selladora para quitarle el aceite, grasa o
suciedad, especialmente en el mango y los controles. Esto ayuda a evitar que la herramienta o los
controles se resbalen de sus manos.
3. Inspeccione la selladora para verificar lo siguiente:
• Está completa y bien ensamblada, con el manteni -
miento vigente.
• No tiene piezas rotas, desgastadas, faltantes, mal
alineadas o atascadas.
• El pasador de montaje de accesorios se desplaza
fácilmente entre la posición completamente abierto
y la posición completamente cerrado, y que se
enclava bien en cada posición. Confirme que el
interruptor funciona bien, sin trabarse ni atascarse.
• Las etiquetas de advertencia están adheridas y
son legibles.
Vea la Figura 3.
• No existe ninguna condición que impida su funcionamiento seguro y normal.
Si encuentra algún problema, no utilice la selladora
hasta que se hayan solucionado las fallas.
4. Inspeccione y hágale mantenimiento a los accesorios
de la selladora, el cargador de baterías, el adaptador
de CA y cualquier otro equipo o material que se use,
según indican sus respectivas instrucciones.
Figura 3 – Etiquetas de la selladora
5. Con las manos secas, enchufe el adaptador de CA ya
conectado al aparato en un tomacorriente con conexión a tierra, o introdúzcale una batería completamen te cargada. Oprima una sola vez el botón ON/OFF
ubicado en el panel LED, para encender la sella dora. Al encenderla, las tres luces LED - verde, roja
y amarilla - en el panel deben parpadear una sola
vez. La luz verde permanecerá encendida indicando
que la selladora está lista para usarse. Si detecta
alguna anomalía, consulte los
Códigos de Diagnó sti -
co
en la
página 40
para determinar cuál es el paso
siguiente; no utilice la selladora si no está funcionando correctamente. Con los dedos y las manos
apartados del ariete, pruebe el funcionamiento del
interruptor. Cuando la selladora lleva montado un
accesorio, es capaz de detectar si hay carga suficiente y se engancha hasta completar la selladura.
6. Una vez verificado el funcionamiento de la selladora,
con las manos secas desenchúfela o extraiga la
batería.
Etiqueta de
advertencia
Botón de encendido
y apagado
Panel luminosa
LED
AVISO
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 36
34
Selladora RP 340
Vuelva a embutir el pasador para el montaje del
accesorio. La herramienta no funcionará si el pasador
no está totalmente encajado. Los aros deben usarse
con su correspondiente accionador.
Figura 4 – Pasador para el montaje del accesorio com-
pletamente retraído
Figura 5 – Para montar el accesorio en la selladora,
deslícelo sobre la nariz
6. Si está usando una selladora a batería, con las manos
secas introduzca la batería en la herramienta. Si está
usando un adaptador de CA, con las manos secas
introduzca el adaptador de CA en la selladora, extienda el cable por la senda previamente despejada y con
las manos secas enchufe el adaptador de CA en el
tomacorriente. Mantenga todas las conexiones secas
y por encima del nivel del suelo. Si el cable de electri cidad no tiene la longitud suficiente, use un cable de
extensión que cumpla con lo siguiente:
• Está en buenas condiciones.
• Tiene la clasificación nominal apropiada para este
uso.
• Tiene alambres del calibre suficiente (16 AWG
para 50 pies o menos, 14 AWG para 50 pies a 100
pies). Los alambres de calibre insuficiente se
pueden sobrecalentar, derretir el aislamiento o
causar incendios u otros daños.
Preparación de la selladora y
de la zona de trabajo
ADVERTENCIA
Instale la selladora y prepare la zona de trabajo de
acuerdo con estos procedimientos, con el fin de
reducir el riesgo de lesiones por choques de elec tricidad, incendio, aplastamiento y otras causas, y
para prevenir daños a la herramienta y al sistema.
evise la zona de trabajo para verificar lo siguiente:
1. R
• Está bien iluminada.
• No hay líquidos, vapores o polvo inflamables que
podrían incendiarse. Si están presentes, no trabaje en esa zona hasta que se hayan identificado
y retirado estos combustibles. La selladora no es a
prueba de explosiones y puede generar chispas.
• El operario cuenta con un lugar despejado, nivelado
y estable. No use el aparato si estará parado en
agua.
• El recorrido del cable entre el aparato y el tomacorriente está despejado y exento de materiales
que podrían dañar el cable.
2. Considere la tarea que realizará y determine cuál
es la herramienta RIDGID y los accesorios correctos
para dicho trabajo. Si usa un accesorio equivocado
para una determinada tarea, usted puede lesio narse,
podría dañar la herramienta y efectuar una conexión
defectuosa. Asegure que la herramienta y el
accesorio se hayan revisado según indican las
instrucciones.
3. Haga una valoración de la zona de trabajo y determine si es necesario poner barreras para mantener
alejados a los transeúntes. Los observadores pueden
distraer al operario durante su trabajo.
4. Confirme que la herramienta esté desenchufada o
que se le haya extraído la batería. Abra (retraiga)
completamente el pasador para el montaje del accesorio.
Vea la Figura 4
accesorio acoplado, extráigalo.
5. Monte el accesorio correcto en la selladora, deslizándolo sobre la nariz como se muestra en la
. Si la herramienta ya tiene un
Figura 5
.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 37
35
Selladora RP 340
Instrucciones de funcionamiento
ADVERTENCIA
Siempre use protección para los ojos, con el fin de
reducir el riesgo de lesiones oculares.
Mantenga los dedos y las manos apartados del
accesorio de la selladora durante el ciclo de sellado. Sus dedos o manos podrían ser aplastados,
fracturados o amputados en el accesorio o la se lladora o entre el accesorio, pieza de trabajo y
otros objetos.
Siga las instrucciones de funcionamiento para re ducir el riesgo de lesiones por aplastamiento o por
otras causas y para prevenir daños a la sella dora.
Preparación de la conexión
Estas instrucciones son prácticas generales
para diversos tipos de acoplamientos de selladoras.
Siempre siga las instrucciones específicas que correspondan al acoplamiento de sellado en uso y las instrucciones específicas de instalación provistas por el
fa bri cante del acopla miento. De lo contrario, la unión o
conexión podría quedar defectuosa y causar cuantiosos
daños materiales.
1. Asegure que no haya observadores ni otras distracciones en la zona de trabajo. Asegure que la
herra mienta y la zona de trabajo hayan sido bien
pre paradas.
2. Prepare la conexión según las instrucciones del
fabri cante del acoplamiento.
3. Oprima una sola vez el botón ON/OFF en el panel
para encender la selladora. Los tres diodos luminosos (LED) parpadearán una sola vez. Luego, el
diodo luminoso verde debe permanecer encendido,
indicando que la herramienta está lista para efectuar
una selladura.
4. Asegure que el tubo esté metido en el acoplamiento
hasta la profundidad debida, según especifica el
manual del acoplamiento que se está instalando.
Selladura de un acoplamiento con
mordazas tradicionales tipo tijeras
1. Apriete los brazos de las mordazas para abrir el
juego de mordazas
(Figura 6).
2. Coloque las mordazas abiertas alrededor del aco plamiento. Asegure que el contorno de las mordazas
esté bien alineado con el contorno del acopla miento,
como señalan las instrucciones de instalación del
fabricante del acoplamiento. No permita que el juego
de mordazas y la selladora cuelguen del acoplamiento. La selladora podría caerse inesperadamente y
causar lesiones graves o muerte.
Figura 6 – Apertura del juego de mordazas tipo tijeras
Figura 7 – Selladora RP 340 en posición perpendicular
al tubo
3. Asegure que el juego de mordazas y la selladora
estén perpendiculares al tubo. Oprima el interruptor
de la selladora
(Figura 7)
. Mantenga los dedos y las
manos apartados del juego de mordazas para evitar
que sean aplastados por las mordazas o entre las
mordazas y otras piezas. El ciclo de sellado demora
unos cinco (5) segundos. Una vez iniciado el ciclo de
sellado y los rodillos hacen contacto con los brazos de
las mordazas, la selladora se enclava y automáticamente completa el ciclo. Aunque el operario suelte el
interruptor, la selladora no se detendrá una vez iniciado el ciclo. Esto asegura que la selladora engarce
juntas herméticas en forma uniforme y reproducible.
4. Apriete los brazos de las mordazas para abrirlas.
5. Desmonte la selladora RP 340 y el juego de mordazas del tubo. No toque los bordes filosos que
podrían haberse formado en el acoplamiento durante
la operación de sellado.
AVISO
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 38
36
Selladora RP 340
Figura 9 – Montaje del accionador en el aro sellador
3. Finalizado el ciclo, apriete los brazos del accionador
para abrir el accionador y separarlo del aro sellador.
Agarre con las manos cada mitad del aro y abra el
conjunto para desmontar el aro sellador del acopla miento. Procure no tocar los bordes filosos que
podrían haberse formado en el acoplamiento durante
la selladura.
La selladora RP 340 se apaga (OFF) auto máticamente si la batería no tiene carga suficiente para
completar una selladura. Lo indicará el parpadeo de la luz
LED verde. Introduzca una batería completamente cargada en la selladora y proceda a repetir la selladura
como se ha indicado anteriormente. Si la batería se ha
descargado o la selladora no funciona correctamente
durante la conexión, debe oprimir el botón rojo de libe ración de presión ubicado al costado izquierdo de la
sella dora, para así retraer los rodillos y desmontar la
selladora del acoplamiento
(Figura 10)
.
Figura 10 – Botón de liberación de presión
Inspección de la junta sellada
1. Inspeccione el acoplamiento sellado. Si el fabricante
del acoplamiento incluye un anillo de control y/o una
etiqueta de control en el acoplamiento, debe quitarlos.
El fabricante coloca anillos de control y etiquetas para
indicar que el acoplamiento aún no ha sido sellado.
Selladura de un acoplamiento con un
accionador y aro sellador tradicionales
1. Abra el aro sellador correspondiente y móntelo perpendicularmente al acoplamiento
(Figura 8)
. El anillo
debe quedar alineado con el acoplamiento según las
instrucciones de instalación del fabricante del aco plamiento. Vuelva a verificar la profundidad de inserción del tubo antes de efectuar la selladura.
2. Apriete los brazos del accionador para abrirlo. Encaje
las puntas del accionador en las cavidades del aro
sellador
(Figura 9)
. Asegure que las puntas del ac cionador estén bien encajadas dentro de las cavidades. No permita que la selladora y el accionador
cuelguen del aro sellador. La herramienta podría
caerse inesperadamente y causar lesiones graves o
muerte.
Oprima el interruptor de la selladora. El ciclo de se llado demora unos cinco (5) segundos. Una vez iniciado el ciclo de sellado, cuando los rodillos hacen
contacto con los brazos de las mordazas, la sella dora
se enclava y automáticamente completa el ciclo.
Aunque el operario suelte el interruptor, la selladora
ya no se detendrá. Esto asegura que la selladora
forme juntas herméticas de manera uniforme y reproducible. Para evitar pellizcos o el aplastamiento de
sus dedos, manténgalos alejados del accionador y
aro sellador durante el ciclo de sellado.
Figura 8 – Montaje del aro sellador en el acoplamiento
Botón de liberación
de presión
AVISO
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 39
37
Selladora RP 340
Accesorios
ADVERTENCIA
Examine la conexión para detectar la presencia de los
siguientes problemas:
• Los tubos están excesivamente mal alineados.
Debe advertirse que una conexión sellada que está
levemente mal alineada se considera normal.
• Los tubos no están completamente insertados en el
acoplamiento. Vuelva a revisar las marcas de inserción pintadas en el tubo para verificar que siguen
alineadas con el extremo del acoplamiento.
• El contorno del acoplamiento está mal alineado
con la mordaza o el aro sellador; acoplamiento distorsionado o deforme.
• Cualquier otro problema, según el fabricante del
acoplamiento.
Si encuentra cualquier problema de este tipo, se
requiere extraer el acoplamiento. Habrá que preparar
y sellar un nuevo acoplamiento a un nuevo tubo.
2. Someta el sistema a prueba según las prácticas normales y los códigos locales vigentes.
Instrucciones de mantenimiento
ADVERTENCIA
Asegure que el adaptador de CA esté desenchufado
y desconectado de la selladora o que se haya quitado la batería de la selladora antes de efectuar su
mantenimiento o de hacer ajustes.
Limpieza y lubricación
1. Diariamente limpie la selladora con un paño limpio y
seco.
2. Inspeccione el pasador de montaje de accesorios y
lubríquelo con un lubricante de silicona cuando sea
necesario.
3. Revise los resortes de retorno en los accesorios
cada vez que se usen. Debe ser posible abrir y cerrar
los accesorios fácilmente ejerciendo fuerza moderada con los dedos.
Mantenimiento obligatorio en un
Servicentro Autorizado RIDGID
Después de 40.000 ciclos, verá en el panel de la selladora
una luz LED amarilla que parpadea cuando el aparato
está encendido, indicando que ha llegado el momento de
hacerle mantenimiento y recalibración. Si no se le hace
mantenimiento a la selladora una vez que la luz amarilla
comienza a parpadear, se la podrá usar durante 2.000 ciclos más y entonces dejará de funcionar.
Accesorios de la selladora RP 340
No. en el
catálogo Capacidad Región
44693 18 V 2,0 Ah Norteamérica, Latinoamérica, Australia
44698 18 V 4,0 Ah Norteamérica, Latinoamérica, Australia
43323 18 V 2,0 Ah Europa y China
43328 18 V 4,0 Ah Europa y China
31013 18 V 1,1 Ah Norteamérica, Latinoamérica, Australia
32743 18 V 2,2 Ah Norteamérica, Latinoamérica, Australia
31018 18 V 3,3 Ah Norteamérica, Latinoamérica, Australia
32473 18 V 1,1 Ah Europa y China
28218 18 V 2,2 Ah Europa y China
28448 18 V 3,3 Ah Europa y China
Bloques de baterías
Todas las baterías en esta lista funcionan con cargadores RBC 20 de cualquier
modelo. La etiqueta en cada batería indica la región en la cual puede funcionar.
No. en el Tipo de
catálogo Voltaje Región del producto enchufe
44823 120 V Adaptador de CA, China A
43338 220 V Adaptador de CA (red), Europa C
44468 120 V Adaptador de CA, Norteamérica A
27933 — Maletín de transporte (plástico) —
L
os siguientes accesorios de sellado han sido di señados para funcionar con la selladora RP 340.
Otros accesorios que son adecuados para otras
herramientas podrían resultar peligrosos si se usan
con la selladora RP 340. Con el fin de evitar lesiones
graves, emplee únicamente los accesorios específicamente diseñados y recomendados para usarse
con la selladora RP 340, como los que se listan a
continuación.
Ridge Tool Company fabrica accesorios de sellado
Standard diseñados específicamente para usarse
con las selladoras Standard de RIDGID. Emplee
únicamente los accesorios específicamente di señados para sellar los acoplamientos que empleará
en la instalación.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 40
38
Selladora RP 340
Almacenamiento
Extraiga la pila o desconecte el adaptador de CA de la se lladora y colóquela en su maletín de transporte. Evite
almacenar la selladora, baterías, adaptador de CA o cargador en ambientes muy calurosos o muy fríos. El termosensor de la selladora no permite que se encienda si
la temperatura del aceite no está entre 15ºF (-10ºC) y
122ºF (50ºC). Este problema lo indica una luz LED roja
constante en el panel. Podría ser necesario colocar la selladora en un ambiente acondicionado para que se entibie
o se enfríe hasta lograr una temperatura que permita su
funcionamiento.
Almacene el maletín de transporte en
un lugar seco y resguardado, bajo llave, fuera del alcance
de niños y de personas que no estén familiarizadas con la
selladora RP 340. El aparato es peligroso en manos de
personas no capacitadas para utilizarlo.
Servicio y reparaciones
ADVERTENCIA
519-3456.
Eliminación de la selladora
Algunas piezas de la selladora RP 340 de RIDGID contienen materiales valiosos y se pueden reciclar. Hay
compañías locales que se especializan en reciclaje.
Deseche los componentes de acuerdo con todos los
reglamentos vigentes. Para más información sobre la
eliminación de desechos, comuníquese con la agencia
local de eliminación de residuos.
Para los países de la Comunidad Europea:
¡No deseche equipos eléctricos en la basura
común!
De acuerdo con el Lineamiento Europeo
2002/96/EC para Desechos de Equipos
Eléctricos y Electrónicos y su implementación
en la legislación nacional, los equipos eléctricos inservibles deben desecharse por separado en una forma que
cumpla con las normas del medio ambiente.
No. en el Tipo de
catálogo Voltaje Región enchufe
43458 120 V Norteamérica A
43333 230 V Europa C
43468 120 V China A
44418 230 V Australia y Latinoamérica I
44793 100 V Japón A
44833 230 V Reino Unido G
44798 — Cable del cargador, Norteamérica A
44808 — Cable del cargador, Europa C
44803 — Cable del cargador, China A
44813 — Cable del cargador, Australia y I
Latinoamérica
44818 — Cable del cargador, Japón A
44828 — Cable del cargador, Reino Unido G
Cargadores RBC 20 avanzados para baterías de litio
y cables de cargadores
ADVERTENCIA
s peligroso hacer funcionar una selladora que ha
E
recibido un servicio inapropiado o una mala re paración.
El servicio o reparación de esta selladora RP 340 debe
efectuarse en un Servicentro Autorizado RIDGID. La selladora está provista de cierres marcados que permiten
detectar si el servicio ha sido efectuado por personas no
autorizadas.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 41
39
Selladora RP 340
SÍNTOMA POSIBLES RAZONES SOLUCIÓN
La selladora no se
enciende cuando se
oprime el botón ON/OFF
en la pantalla.
La selladora no funciona
cuando se oprime el gati llo. Parpadea la luz verde.
La selladora se apaga
(OFF) cuando se oprime
el gatillo o en medio del
ciclo de sellado. La luz
LED roja permanece
encendida.
La luz LED amarilla par pa dea repetidamente
cuan do la selladora está
encendida; la selladora
funciona bien.
La luz LED amarilla permanece constantemente
encendida y la selladora
no inicia el ciclo de se llado cuando se oprime
el interruptor de gatillo.
La luz LED roja parpadea
repetidamente y la sella dora no inicia el ciclo de
sellado cuando se oprime
el interruptor de gatillo.
La luz LED amarilla se
mantiene encendida
cuando se enciende la
selladora.
Las mordazas están
trabadas sobre el
acoplamiento.
Resolución de problemas
Está dañado el cable de electricidad.
La batería está completamente descargada o ha
fallado, o el cable de electricidad no está bien
enchufado en el tomacorriente.
La batería o el adaptador de CA no están bien
insertados en el mango de la selladora.
La batería tiene poca carga.
La selladora, el adaptador de CA o la batería están
a una temperatura muy baja o muy alta.
Es necesario hacer el mantenimiento y recalibración programados después de 40.000 se lladuras.
El mantenimiento y recalibración programados
son obligatorios después de 42.000 selladuras.
La selladora está “bloqueada” y no funcionará
hasta que se le haga el servicio.
El pasador de montaje del accesorio no está introducido a fondo.
La selladora tiene una falla.
No se completó la selladura correctamente.
Inspeccione el cable y repóngalo si es necesario.
Introduzca una batería completamente cargada o
vuelva a cargar la batería agotada o desenchufe y
vuelva a enchufar el cable de electricidad.
Verifique que la batería o el adaptador de CA
estén bien insertados.
Introduzca una batería completamente cargada o
vuelva a cargar la batería agotada.
Deje que la selladora se equilibre en un ambiente
condicionado para que la selladora, adaptador de
CA y batería alcancen una correcta temperatura de
funcionamiento entre 15ºF (-10ºC) y 122ºF (50ºC).
¡NOTA! Debe volver a sellar el acoplamiento
si la selladora se detiene en medio
del ciclo de sellado. Si no lo hace, el
acoplamiento podría presentar fugas.
Inserte el pasador de montaje del accesorio completamente a fondo.
Oprima el botón de liberación de presión para se parar las mordazas del acoplamiento. Inspeccione
el acoplamiento y vuelva a sellarlo.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Desenchufe el cable de electricidad
enchufarlo, o extraiga y vuelva a colocar una batería
completamente cargada. Debe volver a sellar el
acoplamiento. S
y vuelva a
Page 42
40
Selladora RP 340
Códigos de diagnóstico de la selladora RP 340
Luz LED Condición Descripción Icono
Verde
Brilla constantemente La selladora está encendida (ON).
Parpadea Está fuera de los límites de voltaje aceptable.
— Selladora con batería: Reemplace la batería con
una batería completamente cargada.
— Selladora con adaptador de CA: Conecte la selladora a una
alimentación de voltaje confiable. Si está usando un cable
de extensión, use cables de 16 AWG para 50 pies o menos,
de 14 AWG para 50 pies a 100 pies.
Roja
Brilla constantemente Temperatura fuera de los límites de 15ºF (10ºC) a 122ºF (50ºC).
Parpadea El pasador de montaje en las mordazas no está totalmente
encajado. Inserte el pasador.
Amarilla
Brilla constantemente Indicación de servicio después de 40.000 ciclos.
NOTA: La selladora se bloqueará después de 42.000 ciclos.
Parpadea La selladora está bloqueada. Necesita servicio después
de 42.000 ciclos o luego de una avería.
Resolución de problemas
(continuación)
SÍNTOMA POSIBLES RAZONES SOLUCIÓN
Las conexiones producidas no quedan completamente selladas.
Se ha usado un juego de mordazas equivocado
para ese tamaño de tubo o el material.
La selladora no estaba perpendicular al tubo.
El contorno de las mordazas no estaba alineado
con el contorno del acoplamiento.
La selladora debe repararse.
Instale un juego de mordazas correcto.
uelva a trabajar la conexión con un nuevo acopla -
V
miento y un nuevo tubo. Asegure que la selladora
forme un ángulo recto con el tubo.
Vuelva a trabajar la conexión con un nuevo
acopla miento y un nuevo tubo. Asegure que el
contorno de las mordazas esté alineado con el
contorno del acoplamiento.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 43
What is covered
RIDGID®tools are warranted to be free of defects in workmanship and material.
How long coverage lasts
This warranty lasts for the lifetime of the RIDGID
®
tool. Warranty coverage ends when the product
becomes unusable for reasons other than defects in workmanship or material.
How you can get service
To obtain the benefit of this warranty, deliver via prepaid transportation the complete product to
RIDGE TOOL COMPANY, Elyria, Ohio, or any authorized RIDGID
®
INDEPENDENT SERVICE CENTER.
Pipe wrenches and other hand tools should be returned to the place of purchase.
What we will do to correct problems
Warranted products will be repaired or replaced, at RIDGE TOOL’S option, and returned at no charge;
or, if after three attempts to repair or replace during the warranty period the product is still
defective, you can elect to receive a full refund of your purchase price.
What is not covered
Failures due to misuse, abuse or normal wear and tear are not covered by this warranty. RIDGE
TOOL shall not be responsible for any incidental or consequential damages.
How local law relates to the warranty
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitation or exclusion may not apply to you. This warranty gives you specific rights, and you
may also have other rights, which vary, from state to state, province to province, or country to country.
No other express warranty applies
This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID
®
products. No
employee, agent, dealer, or other person is authorized to alter this warranty or make any other warranty on behalf of the RIDGE TOOL COMPANY.
Qué cubre
Las herramientas RIDGID
®
están garantizadas contra defectos de la mano de obra y de los
materiales empleados en su fabricación.
Duración de la cobertura
Esta garantía cubre a la herramienta RIDGID
®
durante toda su vida útil. La cobertura de la garantía
caduca cuando el producto se torna inservible por razones distintas a las de defectos en la mano de
obra o en los materiales.
Cómo obtener servicio
Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la totalidad del producto
a RIDGE TOOL COMPANY, en Elyria, Ohio, o a cualquier Servicentro Independiente RIDGID
®
. Las
llaves para tubos y demás herramientas de mano deben devolverse a la tienda donde se adquirieron.
Lo que hacemos para corregir el problema
El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGE TOOL, y
devuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido tres
veces durante el período de su garantía, Ud. puede optar por recibir un reembolso por el valor total
de su compra.
Lo que no está cubierto
Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. RIDGE TOOL no se hace
responsable de daño incidental o consiguiente alguno.
Relación entre la garantía y las leyes locales
Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños incidentales
o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada anteriormente no rija
para Ud. Esta garantía le otorga derechos específicos, y puede que, además, Ud tenga otros derechos, los cuales varían de estado a estado, provincia a provincia o país a país.
No rige ninguna otra garantía expresa
Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos RIDGID
®
. Ningún
empleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u ofrecer cualquier otra garantía en nombre de RIDGE TOOL COMPANY.
Ce qui est couvert
Les outils RIDGID
®
sont garantis contre tous vices de matériaux et de main d’oeuvre.
Durée de couverture
Cette garantie est applicable durant la vie entière de l’outil RIDGID®. La couverture cesse dès lors que
le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d’oeuvre.
Pour invoquer la garantie
Pour toutes réparations au titre de la garantie, il convient d’expédier le produit complet en port payé
à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID
®
agréé. Les clés
à pipe et autres outils à main doivent être ramenés au lieu d’achat.
Ce que nous ferons pour résoudre le problème
Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis réexpédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant la période
de validité de la garantie le produit s’avère toujours défectueux, vous aurez l’option de demander le remboursement intégral de son prix d’achat.
Ce qui n’est pas couvert
Les défaillances dues au mauvais emploi, à l’abus ou à l’usure normale ne sont pas couvertes par cette
garantie. RIDGE TOOL ne sera tenue responsable d’aucuns dommages directs ou indirects.
L’influence de la législation locale sur la garantie
Puisque certaines législations locales interdisent l’exclusion des dommages directs ou indirects, il se
peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des
droits spécifiques qui peuvent être éventuellement complétés par d’autres droits prévus par votre législation locale.
Il n’existe aucune autre garantie expresse
Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits
RIDGID
®
. Aucun employé, agent, distributeur ou tiers n’est autorisé à modifier cette garantie ou à offrir
une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.
999-999-443.10
REV. A
FULL LIFETIME
WARRANTY
Against Material Defects
& Workmanship
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Loading...
