Rickenbacker rg7, rg60, rg30, rg15 schematic

Page 1
C20 .1
C3 .022
C2
2.2
J2
HI
R2,68KC1.1
J1
LO
TRIMPOT
1
Q5
+
+
C5 .1
**
C8
C31
47p
GAIN
R43 100K
C6 .0022
+
C10 22
C
Q1
B
E
C9 .047
VOLUME
R47 100K
C26 .01
D1
C21
G
.047
Q2
D
W1
S
P7 TOP.A. BOARD MAIN INPUT
C11 .33
R22,6.8K
C28 22
+
R49 100K
BASS
R44 100K
E
Q4CB
B
Q3
E
C
C25 22/50V
C12 .033
R34,150
+
C13 .022
R41,22
R40,10K
R35,10K R36,22
R21,5.1K
FROMREVERB SPRINGOUT
C27 100p
MIDDLE
TOREVERB SPRINGIN
R45 100K
+
C18
2.2
J6
J5
** C32
C16
+
47p
1
Q6
C14
.0015 C19 .1
C17
2.2
TREBLE
C24
*
.1
R42
+
C22
+36FROM P.A.BOARD
.022
R46 100K
+
P3P4P8
G
TOJ9 (REVERB FOOTSWITCH)
* C29 35V
TOP.A.BOARD REVERBINPUT
REVERB
R48 100K
* VALUEOFCOMPONENTS R26,R42,ANDC29 FORMODELS RG7,RG15,RG30,ANDRG60
R26
R42
2200
C29
35V
RG30,
RG15RG7
RG60
47K68K270K
2.7K560150
470
2200
35V
35V
1. ALLRESISTORSINOHMSANDEITHER0.25WOR0.5W.
2. ALLCAPACITORSINMICROFARADSUNLESSOTHERPREFIXMARKED,THENREPLACEPREFIX (MICRO)INUNIT(MICROFARAD)WITHMARKEDPREFIX.ALLCAPACITORS25V(MINIMUM VOLTAGERATING)UNLESSMARKEDOTHERWISE.
3. ALL2.2MICROFARADCAPACITORSCANBE3.3MICROFARADS.
4. ALLVOLTAGESINVOLTS.
5. ALLPOTS,R43TOR49:100KB.
6. IC'SQ6,Q5:LM1458N.
7. TRANSISTORSQ1,Q3:2N5088.
8. TRANSISTORQ2:2N5462.
9. TRANSISTORQ4:MPSA56.
10. DIODED1:1N4002.
11.
COMPONENTSSHOWNONSCHEMATICTHATARENOTREFERENCEDONTHISBOARD: R50,R51,C30,P10,J10,J11.
12.
LASTREFERENCEDDESIGNATIONONP.C.BOARD: R49,C32,Q6,D1,J9,P8,W1. ONRG7:
13. OMITR31TOR41,R48,R49,C22TOC28,Q3,Q4,(P/J)3TO(P/J)7. INSERTJUMPERINPLACEOFR32.
C31ANDC32AREFORRFSTABILITYANDAREOPTIONAL.THEYARE1MICROFARADAND
**14.
EITHERCERAMICORTANTALUM.
RickenbackerInternationalCorp. 3895S.MainStreet SantaAna,Ca.92707
Tel:714-545-5574Fax:714-754-0135

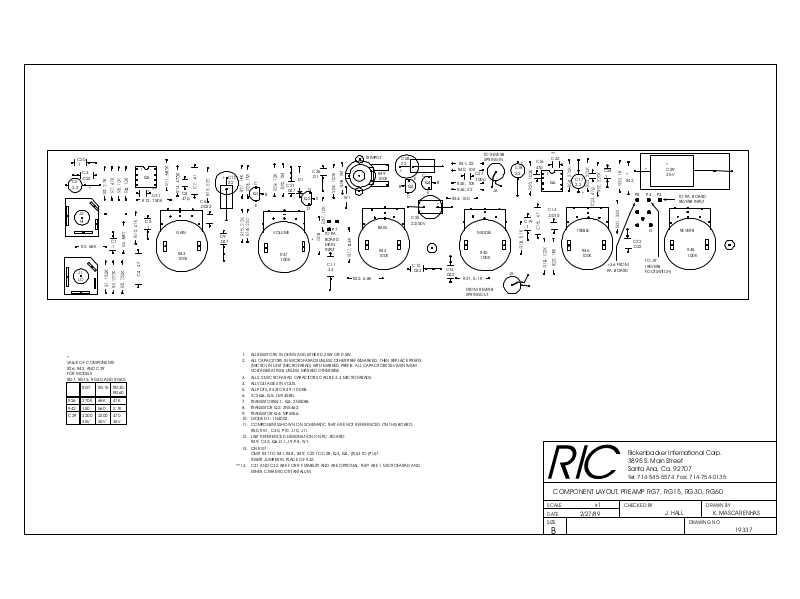

COMPONENTLAYOUT,PREAMPRG7,RG15,RG30,RG60
SCALE
DATE
SIZE
2/27/89
x1
CHECKEDBY DRAWNBY
J.HALL K.MASCARENHAS
DRAWINGNO
B
19337
