RIB S433 1CH, S433 2CH, S433 4CH Operating Instructions Manual

S433 1CH

cod. ACG5081 - c/m cod. ACG5082

S433 2CH

cod. ACG5083 - c/m cod. ACG5084

S433 4CH

cod. ACG5085 - c/m cod. ACG5086

ATTENZIONE

1° - LEGGERE E SEGUIRE TUTTE LE ISTRUZIONI.
2° - Tenete i comandi dell’automatismo (pulsantiera, telecomando etc.)

fuori dalla portata dei bambini.

3° - Effettuare le operazioni di comando da punti ove l’automazione

sia visibile.

4° - Utilizzare i telecomandi solo in vista dell’automazione.
5° - Questo libretto d’istruzioni è rivolto esclusivamente a del

personale specializzato.

LA DITTA RIB NON ACCETTA NESSUNA RESPONSABILITÀ per eventuali
danni provocati dalla mancata osservanza nell’installazione delle norme
di sicurezza attualmente in vigore.

ATTENTION

1° - LIRE ET SUIVRE TOUTES LES INSTRUCTIONS.
2° - Gardez les commandes de l’automatisme (boutons poussoirs,

telecommande etc.) hors de la portée des enfants.
3° - Il faut donner les commandes d’un lieu, où on peut voir
l’automatisme.
4° - Il faut utiliser les émetteurs seulement si on voit le portail.
5° - Ce manuel d’instruction est adresse seulement au personnel

specialisé.
L’enterprise R.I.B. n’accepte aucune responsabilité pour des
dommages eventuels provoqués par le manque d’observation lors de
l’installation des normes de securité actuellement en vigueur.

ATTENTION

1° - READ AND FOLLOW ALL THE INSTRUCTIONS.
2° - Keep the automatism controls (push-button, remote control, etc)

out of the reach of children.
3° - Command pulses must be given from sites, where You can see

the gate.
4° - Use transmitters only if You can see the gate.
5° - This instruction booklet is for specialized personnel only.
R.I.B. accepts no responsibility for any damage caused by the safety
regulations at present in force not being observed during installation.

ACHTUNG

1° - LESEN UND BEFOLGEN SIE AUFMERKSAM ALLE ANWEISUNGEN.
2° - Bewahren Sie die Geräte für die automatische Steuerung

(Drucktaster, Funksender, u.s.w.) an einem für Kinder

unzugänglichen Platz auf.
3° - Die Betätigung der automatischen Steuerungs soll nur ausgeführt

werden wenn die automatische Anlage sichtbar ist.
4° - Die Funksender nur inn den Fällen benützen wenn die

automatische Anlage sichtbar ist.
5° - Diese Montageanweisung kann ausschließlich von der

Fachleuten gebraucht werden.
Die Firma R.I.B. haftet nicht für eventuelle Schäden, die bei
der Installation durch Nichtbeachtung der zur Zeit gültigen
Sicherheitsvorschriften entstanden sind.

Dichiariamo sotto la nostra responsabilità che questo prodotto è
conforme alle seguenti norme e Direttive:
Le fabricant certifie en engageant sa seule responsabilité que les
produit est conforme aux Normes et Directives ci-dessous:
We declare, on our own responsibility, that this product comply with
the following standards and Directives:
Wir erklären unter unserer Verantwortung, daß dieses Produkt mit den
folgenden Standards und den Richtlinien übereinstimmen:

EN 301 489-1 V2.1.1
EN 301 489-3 V2.1.0
EN 300 220-2 V3.1.1

2014/53/UE (RED)

(Bosio Stefano - Legal Representative)

ITALIANO

ISTRUZIONI PER L’USO

INSTRUCTIONS POUR L’UTILISATION

OPERATING INSTRUCTIONS
BEDIENUNGSANLEITUNGEN

CVA2411 - 01032018 - Rev. 03

S433 può memorizzare telecomandi a codice variabile:

SUN-PRO 2CH Bicanale - tasti ROSSI e led bianco cod. ACG6210
SUN-PRO 4CH - tasti ROSSI e led bianco cod. ACG6214
SUN-PROX 2 CH Bicanale - tasti ROSSI e led giallo cod. ACG6220
SUN-PROX 4 CH Quadricanale - tasti ROSSI e led giallo cod. ACG6224

oppure telecomandi a codice fisso:

SUN 2CH Bicanale - tasti BLU e led bianco cod. ACG6052
SUN 4CH - tasti BLU e led bianco cod. ACG6054
SUN CLONE 2 CH Bicanale - tasti BLU e led giallo cod. ACG6056
SUN CLONE 4 CH Quadricanale - tasti BLU e led giallo cod. ACG6058
MOON 2CH Bicanale - tasti NERI e led GIALLO cod. ACG6081
MOON 4CH - tasti NERI e led GIALLO cod. ACG6082

ATTENZIONE: NON È POSSIBILE MEMORIZZARE

CONTEMPORANEAMENTE
TELECOMANDI CON CODICE FISSO E

TELECOMANDI CON CODICE VARIABILE.
IL PRIMO TELECOMANDO MEMORIZZATO VINCOLERÀ
IL RICEVITORE A GESTIRE SOLO QUEL TIPO DI
CODIFICA.

All’accensione del ricevitore il led bicolore DL1 si accende per 1
secondo segnalando la presenza dell’alimentazione.
Se la memoria del ricevitore S433 è vuota il led bicolore DL1 (e DL2 se
S433 4CH) lampeggia alternativamente verde e rosso.
Se nella memoria ci sono già dei codici i led rimangono spenti
(eseguire una cancellazione totale - vedi il paragrafo “procedura di
cancellazione totale codici).

PROGRAMMAZIONE TELECOMANDI SUN E MOON A CODICE FISSO
su relè K1 per S433 1CH, S433 2CH, S433 4CH.

1. Premere e mantenere premuto il pulsante PROG. per almeno 2
secondi. DL1 si accenderà rosso lampeggiando per 10 secondi.

2. Durante questo tempo è sufficiente premere uno dei tasti sul

telecomando SUN/MOON per memorizzare il codice.

PROGRAMMAZIONE TELECOMANDI SUN-PRO A CODICE VARIABILE
su relè K1 per S433 1CH, S433 2CH, S433 4CH.

A condizione che la memoria del ricevitore S433 sia vuota e quindi con
led bicolore DL1 (e DL2 se S433 4CH) che lampeggia alternativamente
verde e rosso.

1. Premere il pulsantino PROG => il led bicolore DL1 si attiva rosso

lampeggiando per 10 secondi.

2. Durante questo tempo è sufficiente premere uno dei tasti sul

telecomando per memorizzare il codice.

a. S433 oltre al codice apprende anche il canale che si vuole utilizzare.

Fate quindi attenzione al pulsante del telecomando che premete
durante la procedura di apprendimento dei codici perché sarà quello
che in seguito attiverà il relè K1.

b. La corretta memorizzazione del codice è visualizzata dal led verde

che si accende per 500ms.

c. Dopo avere appreso il primo codice/telecomando, il tempo utile

per l’apprendimento si rinnova di altri 10 secondi e si possono
memorizzare altri codici/ telecomandi premendo loro il tasto voluto.

d. Per terminare la procedura di apprendimento codici è sufficiente

lasciare trascorrere 10 secondi fino allo spegnimento del led
rosso. In alternativa potete premere per un istante il pulsantino a
bordo ricevitore ed anche in questo caso il led rosso si spegne per
segnalare la fine della procedura di memorizzazione.

- Se non viene inviato alcun codice, dopo 10 secondi il led bicolore DL1

rosso del ricevitore si spegne segnalando l’uscita dalla procedura
di programmazione. Il led bicolore DL1 si attiva lampeggiando
alternativamente rosso verde segnalando l’assenza di codici in
memoria.

VERIFICA FUNZIONAMENTO

Finita la programmazione, con i led spenti, il ricevitore è pronto a
ricevere i codici dei telecomandi memorizzati.
Premete il tasto di un telecomando memorizzato precedentemente.
Il led bicolore DL1 sul ricevitore si accende verde per un attimo
segnalando il riconoscimento di un codice valido.
Nello stesso istante il relè K1 a bordo ricevitore si attiva chiudendo il
contatto che comanda l’automazione.
Nota: Se premendo un tasto del telecomando il led bicolore DL1 si

accende rosso per un attimo, questo significa che il tasto/codice
non è presente in memoria e che dovete pertanto eseguire la
procedura di memorizzazione dal punto 1.

Memorizzazione codici FISSI o VARIABILI su relè K2, K3, K4 di
S433 2CH e 4CH.

È possibile scegliere quale dei 2/4 relè attivare e con quali tasti del/dei
telecomando.

1. Premere il pulsantino PROG (almeno per 2 secondi per i SUN a

codice fisso) => selezionato K1. Il led bicolore DL1 si attiva rosso
lampeggiando.

2. Premere nuovamente il pulsantino PROG => selezionato K2.

Il led bicolore DL1 rosso si spegne e si attiva lampeggiando il led
bicolore DL1 verde per 10 secondi segnalando che i codici che
verranno memorizzati saranno associati al funzionamento del relè
K2. Durante questo tempo è sufficiente premere uno dei tasti sul
telecomando per memorizzare il codice.

3. Premere nuovamente il pulsantino PROG => selezionato K3. Il

led DL1 verde si spegne e si attiva lampeggiando il led DL2 rosso
per 10 secondi segnalando che i codici che verranno memorizzati
saranno associati al funzionamento del relè K3. Durante questo
tempo è sufficiente premere uno dei tasti sul telecomando per
memorizzare il codice.

4. Premere nuovamente il pulsantino PROG => selezionato K4. il

led DL2 rosso si spegne e si accende lampeggiando il led DL2 verde
per 10 secondi segnalando che i codici che verranno memorizzati
saranno associati al funzionamento del relè K4. Durante questo
tempo è sufficiente premere uno dei tasti sul telecomando per
memorizzare il codice.

VERIFICA FUNZIONAMENTO

Con i led spenti il ricevitore è pronto alla ricezione dei codici
memorizzati.
Premete il tasto di un telecomando memorizzato precedentemente.
Il led bicolore DL1 (e DL2 se S433 4CH) sul ricevitore si accende
verde per un attimo segnalando il riconoscimento di un codice valido.
Nello stesso istante il relè K1, K2, K3 o K4 a bordo ricevitore si attiva
chiudendo il contatto che comanda l’automazione.
Nota: Se premendo un tasto del telecomando il led bicolore DL1 (e DL2

se S433 4CH) si accende rosso per un attimo, questo significa
che il tasto/codice non è presente in memoria e che dovete
pertanto eseguire la procedura di memorizzazione dal punto 1.

PROCEDURA DI CANCELLAZIONE TOTALE DEI CODICI

1. Posizionare il jumper TD come indicato

2. Premere e rilasciare il pulsantino PROG.

La conferma dell’avvenuta cancellazione totale dei codici è data
dall’accensione del led DL1 (e DL2 se S433 4CH) rosso per 8 sec. che
poi rimane spento.

3. Rimettere il jumper TD in posizione di default

Il led bicolore DL1 (e DL2 se S433 4CH) si accendono alternativamente
rosso verde segnalando lo stato di memoria vuota.

FIDELIZZAZIONE (OPZIONALE)

S433 può essere fidelizzato con il PROGRAMMATORE ACG4672.
La fidelizzazione blocca ogni procedura di memorizzazione e
cancellazione che può essere abilitata solo tramite PROGRAMMATORE.

PROCEDURA DI MEMORIZZAZIONE CODICE A DISTANZA

Per poter memorizzare un telecomando a distanza, S433 non deve
essere fidelizzato ed è obbligatorio avere a disposizione almeno un
telecomando già programmato ed un telecomando da programmare.

ATTENZIONE: I telecomandi SUN/MOON a codice fisso possono

essere utilizzati per attivare questa procedura ad
eccezione dei SUN CLONE. I SUN CLONE possono
essere memorizzati, ma non possono essere
utilizzati per attivare la memorizzazione a distanza.

1. Posizionarsi nelle immediate vicinanze del ricevitore radio.

2. Premete il tasto B di un telecomando valido e poi rilasciatelo.
Entro 2 secondi premete il tasto A del telecomando valido
tenendolo premuto per almeno 7 secondi, quindi rilasciatelo.

3. Entro 10 secondi premere il tasto del telecomando che si vuole
memorizzare.

4. Dopo questa prima memorizzazione il tempo si rinnova per altri
10 secondi ed è quindi possibile memorizzare altri telecomandi.
In questa fase è importante che tra una memorizzazione e l’altra
passino almeno 2 secondi.

5. Dopo l’ultima memorizzazione attendere 10 secondi (uscita
automatica dalla procedura di memorizzazione) e poi attivare i nuovi
telecomandi premendo due volte il tasto che si è memorizzato in
precedenza.

6. In caso di mancato funzionamento, ripetere la procedura.

ch: Bch: A

ch: A

ch: B

ch: C

ch: D

SEGNALAZIONE MEMORIA SATURA

Se premendo il pulsantino PROG il led bicolore DL1 (e DL2 se S433
4CH) lampeggia per 6 volte, vuol dire che la memoria è piena (max
1000 codici).

PROCEDURA PER MODIFICARE FUNZIONAMENTO RELÈ DA IMPULSIVO
A BISTABILE

S433 1CH = relé K1
S433 2CH = relé K1 e K2
S433 4CH = relé K1 e K2 (K3 e K4 rimangono impulsivi).

1. Programmare i telecomandi.

2. Per abbinare il tasto del SUN al relè che deve funzionare in
modalità bistabile (per esempio K1) si deve:

a. Attivare la programmazione premendo per un attimo il pulsante PROG

del ricevitore. Il led bicolore DL1 lampeggerà rosso per 10 secondi.

b. Durante questi 10 secondi, premere e mantenere premuto il pulsante

PROG del ricevitore e contemporaneamente, entro 10 secondi, premere
e rilasciare il tasto A del telecomando.

c. Ricevuto il segnale radio, il led DL1 rosso da lampeggiante si accende

fisso segnalando l'attivazione della modalità bistabile per il relè K1
comandato dal tasto A del telecomando.

d. Rilasciare il pulsante PROG del ricevitore.
e. Attendere lo spegnimento del led bicolore rosso.
f. Verificare il corretto funzionamento bistabile.

3. Successivamente, solo per S433 2CH e S433 4CH, per stabilire il

tasto del telecomando da abbinare al relè che deve funzionare in
modalità bistabile (per esempio K2) si deve:

a. Attivare la programmazione premendo per un attimo il pulsante PROG

del ricevitore. Il led bicolore lampeggerà rosso.

b. Premere una seconda volta il pulsante PROG del ricevitore. Il led bicolore

lampeggerà verde.

c. Entro 10 secondi premere e mantenere premuto il pulsante PROG del

ricevitore e contemporaneamente entro 10 secondi premere e rilasciare
il tasto B del telecomando.

d. Ricevuto il segnale radio, il led verde da lampeggiante si accende

fisso segnalando l'attivazione della modalita bistabile per il relè K2
comandato dal tasto B del telecomando.

e. Rilasciare il pulsante PROG del ricevitore
f. Attendere lo spegnimento del led bicolore verde
g. Verificare il corretto funzionamento bistabile.

4. Opzioni di procedura attivazione

a. Se durante la procedura di attivazione si preme erroneamente un tasto

non memorizzato, nessuna segnalazione viene data e quindi dopo 10
secondi il led bicolore DL1 si spegne.

b. Se il tasto premuto risulta essere presente in memoria abbinato al

relè che si vuole comandare, l'attivazione bistabile viene eseguita
correttamente, in caso contrario il sistema rimane impulsivo.

5. Procedura di verifica attivazione del ricevitore.

a. Premo il pulsante PROG sul ricevitore. Si accende rosso fisso (significa

che il relè K1 funziona in modo bistabile)

b. Premo una seconda volta il pulsante PROG del ricevitore, il led verde si

accende fisso (significa che il relè K2 funziona in modo bistabile)

6. Nota 1: È possibile rendere bistabili solo i relé K1 e K2.

7. Nota 2: Tramite PROGRAMMATORE ACG4672 non è possibile

modificare il tipo di attvivazione.

Via Matteotti, 162

25014 CASTENEDOLO (BS) - ITALY

Tel. [phone] - Fax [phone]

www.ribind.it - [e-mail]

automatismi per cancelli

automatic entry system

s

®

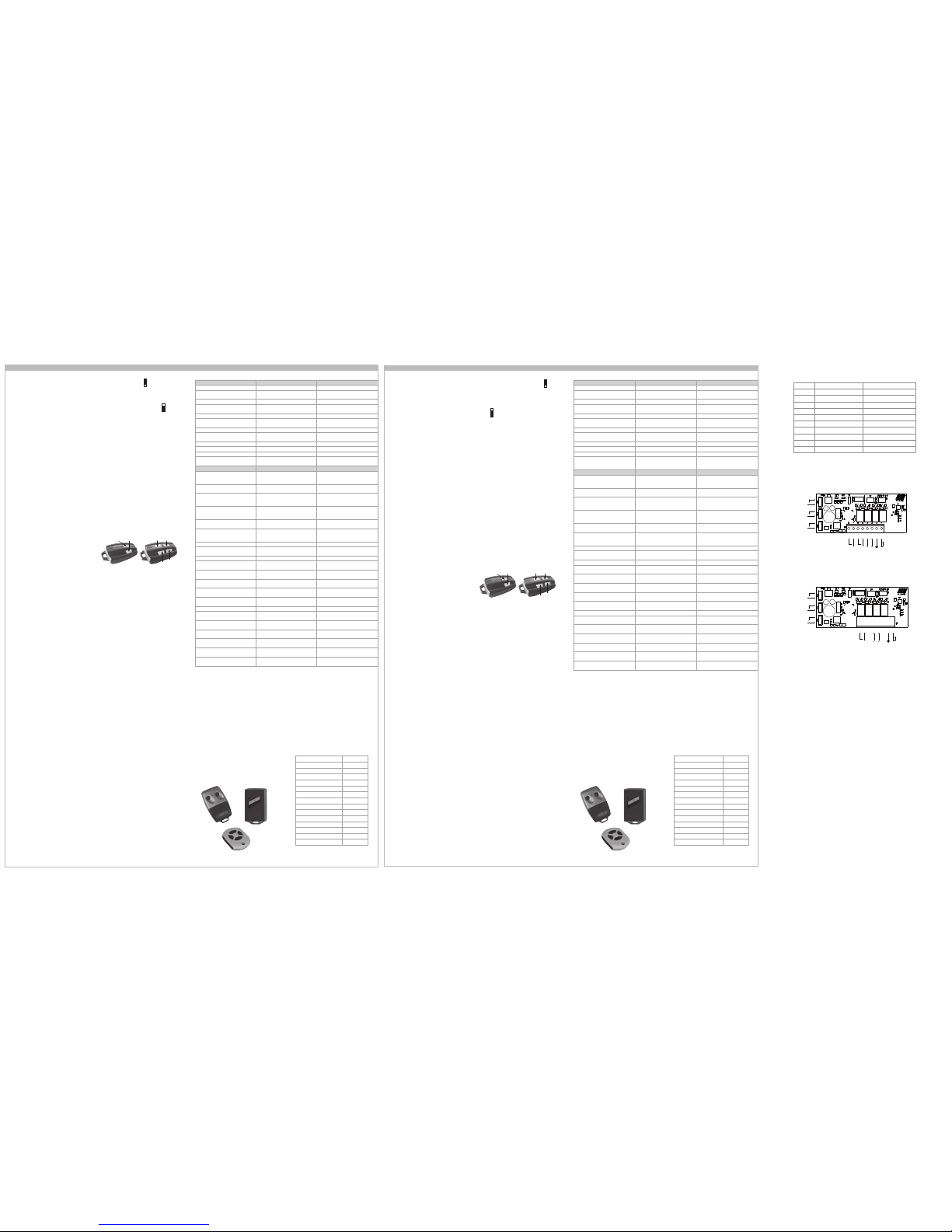

SEGNALAZIONI DEI LED BICOLORI DL1 E DL2 PER LE 2 MODALITÀ.

MODALITÁ IMPULSIVA LED DL1 BICOLORE LED DL2 BICOLORE - solo S433 2CH-4CH

Nessun codice radio in memoria Lampeggia rosso/verde sempre Lampeggia rosso/verde sempre
Durante procedura apprendimento tasto
telecomando abbinato a relè K1

Lampeggia rosso per 10 secondi

Quando il codice radio viene memorizzato Emette un lampeggio verde
Durante procedura apprendimento tasto
telecomando abbinato a relè K2

Lampeggia verde per 10 secondi

Quando il codice radio viene memorizzato Emette 1 lampeggio rosso
Durante procedura apprendimento tasto
telecomando abbinato a relè K3

Lampeggia rosso per 10 secondi

Quando il codice radio viene memorizzato Emette 1 lampeggio verde
Durante procedura apprendimento tasto
telecomando abbinato a relè K4

Lampeggia verde per 10 secondi

Quando il codice radio viene memorizzato Emette 1 lampeggio rosso
Segnale valido Acceso verde all’impulso Acceso verde all’impulso
Segnale non valido Acceso rosso all’impulso Acceso rosso all’impulso
Cancellazione totale con jumper chiuso e
pressione momentanea del pulsante S433

Acceso rosso per 2 secondi.
All’apertura del jumper lampeggia rosso/verde

Acceso rosso per 2 secondi.
All’apertura del jumper lampeggia rosso/verde

MODALITÁ BISTABILE LED DL1 BICOLORE LED DL2 BICOLORE

Durante procedura attivazione relè K1 bistabile.
Quando il codice viene ricevuto con pulsante
PROG premuto.

Si accende rosso fino al rilascio del pulsante
PROG su S433

Durante apprendimento dopo aver abilitato la
funzione bistabile su relè K1

Si accende arancio per 10 secondi, poi ridiventa

rosso.
Memorizzazione tasto con relé K1 abilitato
bistabile

Il led è acceso arancione. Alla ricezione del

segnale si spegne, poi si accende verde, quindi

ancora arancio.
Durante procedura attivazione relè K2 bistabile.
Quando il codice viene ricevuto con pulsante
PROG premuto.

Si accende verde fino al rilascio del pulsante

PROG su S433

Durante apprendimento dopo aver abilitato la
funzione bistabile su relè K2

Si accende arancio per 10 secondi, poi ridiventa

verde.
Memorizzazione tasto con relé K2 abilitato
bistabile

Il led è acceso arancione. Alla ricezione del

segnale si spegne, poi si accende rosso, quindi

ancora arancio.
Relè K1 bistabile attivato Acceso rosso
Relè K1 bistabile attivato. Se premo PROG più
volte, al termine avrò

Acceso rosso

Relè K2 bistabile attivato Acceso verde
Relè K2 bistabile attivato. Se premo PROG più
volte, al termine avrò

Acceso verde

Con relè K1 e K2 bistabili attivi. Se premo PROG
più volte, al termine avrò

Acceso arancione

Se codice non valido con S433 1CH e relè K1
attivo

Si spegne all’impulso

Se codice non valido con S433 2CH e relé K2
attivo

Si spegne all’impulso

Se codice non valido con S433 4CH e relè K2
attivo

Si spegne all’impulso Si accende rosso all’impulso

Codice valido per relè K1 con S433 1CH Acceso rosso
Codice valido per relè K2 con S433 2CH e relé
K1 bistabile

Acceso rosso. All’impulso si spegne, si riaccende

verde, poi diventa rosso.
Codice valido per relè K1 con S433 2CH e relé
K2 bistabile

Acceso verde. Si spegne all’impulso.

Codice valido per relè K2-K3-K4 con S433 4CH
e relé K1 bistabile

Acceso rosso. All’impulso si spegne, si riaccende

verde, poi diventa rosso.

Si accende verde all’impulso

Codice valido per relè K1-K3-K4 con S433 4CH
e relé K2 bistabile

Acceso verde. Si spegne all’impulso. Si accende verde all’impulso

Codice valido per relè K3-K4 con S433 4CH e
relè K1 e K2 bistabili

Acceso arancione. All’impulso si accende verde,

poi ritorna arancione

Si accende verde all’impulso

Cancellazione totale con jumper chiuso e
pressione momentanea del pulsante

Acceso rosso per 2 secondi.

All’apertura del jumper lampeggia rosso/verde

Acceso rosso per 2 secondi.
All’apertura del jumper lampeggia rosso/verde

PROCEDURA PER MODIFICARE FUNZIONAMENTO RELÈ K1 DA BISTABILE AD IMPULSIVO

a. Attivare la programmazione premendo per un attimo il pulsante PROG del ricevitore. Il led bicolore DL1 si accende rosso fisso.
b. Durante i 10 secondi che il led bicolore DL1 è acceso rosso fisso, premere e mantenere premuto il pulsante PROG del ricevitore e contemporaneamente,

entro 10 secondi, premere e rilasciare il tasto “A” del telecomando.

c. Ricevuto il segnale radio, il led DL1 rosso da acceso fisso inizia a lampeggiare segnalando l’attivazione della modalità impulsiva per il relè K1 comandato

dal tasto “A” del telecomando.
d. Rilasciare il pulsante PROG del ricevitore.
e. Attendere lo spegnimento del led bicolore rosso.
f. Verificare il corretto funzionamento impulsivo.

PROCEDURA PER MODIFICARE FUNZIONAMENTO RELÈ K2 DA BISTABILE AD IMPULSIVO

a. Attivare la programmazione premendo per un attimo il pulsante PROG. del ricevitore. Il led bicolore DL1 si accende rosso fisso.
b. Ripremere il pulsantino PROG. del ricevitore. Il led bicolore DL1 si accende verde fisso.
c. Durante i 10 secondi che il led bicolore DL1 è acceso verde fisso, premere e mantenere premuto il pulsante PROG del ricevitore e contemporaneamente,

entro 10 secondi, premere e rilasciare il tasto “B” del telecomando.
d. Ricevuto il segnale radio, il led DL1 verde da acceso fisso inizia a lampeggiare segnalando l’attivazione della modalità impulsiva per il relè K2 comandato

dal tasto “B” del telecomando.
e. Rilasciare il pulsante PROG del ricevitore.
f. Attendere lo spegnimento del led bicolore verde.
g. Verificare il corretto funzionamento impulsivo.

FRANÇAISE

S433 peut mémoriser des télécommandes à code variable :

SUN-PRO 2CH Bicanal - touches ROUGES / led blanche cod. ACG6210
SUN-PRO 4CH – touches ROUGES et led blanche cod. ACG6214
SUN-PROX 2 CH Bicanal - touches ROUGES / led jaune cod. ACG6220
SUN-PROX 4 CH 4-canal - touches ROUGES / led jaune cod. ACG6224

ou des télécommandes à code fixe :

SUN 2CH Bicanal – touches BLEUES et led blanche cod. ACG6052
SUN 4CH 4-canal - touches BLEUES et led blanche cod. ACG6054
SUN CLONE 2 CH Bicanal - touches BLEUES / led jaune cod. ACG6056
SUN CLONE 4 CH 4-canal - touches BLEUES / led jaune cod. ACG6058
MOON 2CH Bicanal - touches NOIRES et led JAUNE cod. ACG6081
MOON 4CH 4-canal - touches NOIRES et led JAUNE cod. ACG6082

ATTENTION : IL EST IMPOSSIBLE DE MÉMORISER
SIMULTANÉMENT DES TÉLÉCOMMANDES À CODE

FIXE ET DES TÉLÉCOMMANDES À CODE VARIABLE.

LA PREMIÈRE TÉLÉCOMMANDE MÉMORISÉE

OBLIGERA LE RÉCEPTEUR À PRENDRE UNIQUEMENT

EN CHARGE CE TYPE DE CODIFICATION.

À l’allumage du récepteur, la led bicolore DL1 s’allume pendant 1
seconde, ce qui signale la présence de l’alimentation.
Si la mémoire du récepteur S433 est vide, la led bicolore DL1 (et DL2
pour le récepteur S433 4CH) clignote tantôt en vert tantôt en rouge.
Si la mémoire contient déjà des codes, les led restes éteintes
(effectuer une suppression totale – voir le paragraphe « procédure de
suppression totale des codes »).

PROGRAMMATION DES TÉLÉCOMMANDES SUN ET MOON À CODE
FIXE sur le relais K1 pour S433 1CH, S433 2CH, S433 4CH.

1. Appuyer sur le bouton PROG. et le maintenir enfoncé pendant
au moins 2 secondes. DL1 s’allumera en rouge et clignotera

pendant 10 secondes.

2. Pendant cette période, il suffit d’appuyer sur l’une des touches

de la télécommande SUN/MOON pour mémoriser le code.

PROGRAMMATION DES TÉLÉCOMMANDES SUN-PRO À CODE
VARIABLE sur le relais K1 pour S433 1CH, S433 2CH, S433 4CH.

À condition que la mémoire du récepteur S433 soit vide et que la led
bicolore DL1 (et DL2 pour le récepteur S433 4CH) clignote tantôt en
vert tantôt en rouge.

1. Appuyer sur le bouton PROG => la led bicolore DL1 s’allume en
rouge et clignote pendant 10 secondes.

2. Pendant cette période, il suffit d’appuyer sur l’une des touches

de la télécommande pour mémoriser le code.

a. Outre l’apprentissage du code, S433 mémorise également le

canal que l’on entend utiliser. Rester donc attentif au bouton de
la télécommande sur lequel vous appuyez pendant la procédure
d’apprentissage des codes car c’est ce même bouton qui activera
ensuite le relais K1.

b. La bonne mémorisation du code se traduit par la led verte qui

s’allume pendant 500 ms.

c. Après avoir appris le premier code/télécommande, le temps utile

pour l’apprentissage redémarre une nouvelle durée de 10 secondes
et permettant ainsi de mémoriser d’autres codes/télécommandes en
appuyant sur la touche souhaitée.

d. Pour terminer la procédure d’apprentissage des codes, il suffit de

laisser s’écouler 10 secondes jusqu’à l’extinction de la led rouge.
Sinon, vous pouvez appuyer pendant un moment sur la touche
située sur le récepteur ; dans ce cas aussi, la led rouge s’éteint pour
signaler la fin de la procédure de mémorisation.

- Si aucun code n’est envoyé, la led bicolore DL1 rouge du récepteur

s’éteint au bout de 10 secondes pour signaler la sortie de
la procédure de programmation. La led bicolore DL1 s’active en
clignotant tantôt en rouge tantôt en vert pour signaler l’absence de
code dans la mémoire.

VÉRIFICATION DU FONCTIONNEMENT

Une fois la programmation terminée, avec les leds éteintes,
le récepteur est prêt à recevoir les codes des télécommandes
mémorisés.
Appuyer sur la touche d’une télécommande précédemment
mémorisée. La led bicolore DL1, située sur le récepteur, s’allume en
vert pendant un moment, ce qui indique qu’elle reconnaît un code
valide.
Au même moment, le relais K1, situé sur le récepteur, s’active en
fermant le contact qui commande l’automatisme.
Observation : Si lorsque vous appuyez sur une touche de la

télécommande, la led bicolore DL1 s’allume en rouge
pendant un moment, cela signifie que la touche/code
n’est pas contenu dans la mémoire ; vous devrez donc
effectuer la procédure de mémorisation décrite au point

1.

Mémorisation des codes FIXES ou VARIABLES sur les relais K2,
K3, K4 de S433 2CH et 4CH.

Il est possible de choisir parmi les 2-4 relais, celui à activer ainsi que
les touches de la ou des télécommandes.

1. Appuyer sur le bouton PROG (pendant au moins 2 secondes
pour les SUN à code fixe) => K1 sélectionné. La led bicolore DL1
s’active en rouge en clignotant.

2. Appuyer à nouveau sur le bouton PROG => K2 sélectionné. La

led bicolore DL1 rouge s’éteint et s’active en faisant clignoter la led
bicolore verte DL1 pendant 10 secondes, signalant que les codes qui
seront mémorisés seront associés au fonctionnement du relais K2.
Pendant cette période, il suffit d’appuyer sur l’une des touches de la
télécommande pour mémoriser le code.

3. Appuyer à nouveau sur le bouton PROG => K3 sélectionné.

La led bicolore DL1 verte s’éteint et s’active en faisant clignoter la
led rouge DL2 pendant 10 secondes, signalant que les codes qui
seront mémorisés seront associés au fonctionnement du relais K3.
Pendant cette période, il suffit d’appuyer sur l’une des touches de la
télécommande pour mémoriser le code.

4. Appuyer à nouveau sur le bouton PROG => K4 sélectionné. La

led rouge DL2 s’éteint et s’active en faisant clignoter la led verte DL2
pendant 10 secondes, signalant que les codes qui seront mémorisés
seront associés au fonctionnement du relais K4. Pendant cette
période, il suffit d’appuyer sur l’une des touches de la télécommande
pour mémoriser le code.

VÉRIFICATION DU FONCTIONNEMENT

Avec les leds éteintes, le récepteur est prêt à recevoir les codes
mémorisés.
Appuyer sur la touche d’une télécommande précédemment
mémorisée. La led bicolore DL1 (et DL2 pour S433 4CH), située sur
le récepteur, s’allume en vert pendant un moment, ce qui indique
qu’elle reconnaît un code valide. Au même moment, le relais K1,
situé sur le récepteur, s’active en fermant le contact qui commande
l’automatisme.

Observation : Lorsque vous appuyez sur une touche de la

télécommande, si la led bicolore DL1 (et DL2 pour
S433 4CH) s’allume en rouge pendant un moment, cela
signifie que la touche/code n’est pas contenu dans la
mémoire ; vous devrez donc effectuer la procédure de
mémorisation décrite au point 1.

PROCÉDURE DE SUPPRESSION TOTALE DES CODES

1. Positionner le cavalier TD, tel qu’indiqué

2. Appuyer sur le bouton PROG puis le relâcher.

La confirmation de la réussite de la suppression totale des codes
est signalée par l’allumage de la led DL1 (et DL2 pour le récepteur
quadricanal) en rouge pendant 8 sec qui reste ensuite éteinte.

3. Repositionner le cavalier TD dans sa position par défaut.

La led bicolore DL1 (et DL2 pour le récepteur quadricanal) s’allume
tantôt en rouge tantôt en vert pour signaler que la mémoire est vide.

FIDÉLISATION (EN OPTION)

S433 peut être fidélisé avec le PROGRAMMATEUR ACG4672.
La fidélisation bloque toute procédure de mémorisation et
de suppression pouvant uniquement être activée par le biais du
PROGRAMMATEUR.

PROCÉDURE DE MÉMORISATION DU CODE À DISTANCE

Pour pouvoir mémoriser une télécommande à distance, S433
ne doit pas être fidélisé et il est obligatoire d’avoir au moins une
télécommande déjà programmée et une télécommande à programmer.

ATTENTION : Les télécommandes SUN/MOON à code fixe peuvent

être utilisées pour activer cette procédure, sauf les
télécommandes SUN CLONE. Ces dernières peuvent
être mémorisées, mais ne peuvent pas être utilisées
pour activer la mémorisation à distance.

1. Se placer le plus près possible du récepteur radio.

2. Appuyer sur la touche B d’une télécommande valide, puis la
relâcher. Vous avez 2 secondes pour appuyer sur la touche A
de la télécommande valide et la maintenir enfoncée pendant
au moins 7 secondes puis la relâcher.

3. Vous disposez de 10 secondes pour appuyer sur la touche de
la télécommande que vous souhaitez mémoriser.

4. Après cette première mémorisation, le temps redémarre une
nouvelle durée de 10 secondes et permettant ainsi de mémoriser
d’autres télécommandes. Dans cette phase, il est important de
laisser s’écouler au moins 2 secondes entre une mémorisation et
l’autre.

5. Après la dernière mémorisation, patientez pendant 10 secondes
(sortie automatique de la procédure de mémorisation) puis activer
les nouvelles télécommandes appuyant deux fois sur le bouton que
vous avez mémorisé auparavant.

6. Se ils ne activent pas la porte, répéter la procédure.

ch: Bch: A

ch: A

ch: B

ch: C

ch: D

SIGNALISATION DE MÉMOIRE SATURÉE

En appuyant sur la touche PROG, si la led bicolore DL1 (et DL2 pour
S433 4CH) clignote 6 fois, cela signifie que la mémoire est pleine
(capacité max. de 1000 codes).

PROCÉDURE POUR MODIFIER LE FONCTIONNEMENT RELAIS DE
IMPULSIF À BISTABLE

S433 1CH = relais K1
S433 2CH = relais K1 et K2
S433 4CH = relais K1 et K2 (K3 et K4 restent impulsifs).

1. Programmer les télécommandes.

2. Pour associer la touche du SUN au relais qui doit fonctionner en
modalité bistable (K1 par exemple) il faut:

a. Activer la programmation en appuyant pendant un instant sur la touche

PROG du récepteur. Le led bicolore DL1 clignotera en rouge pendant
10 secondes.

b. Durant ces 10 secondes, appuyer et maintenir la touche PROG du

récepteur pressée et, dans le même temps, appuyer et relâcher la
touche A de la télécommande avant 10 secondes.

c. Une fois le signal radio reçu, le led DL1 rouge passe de clignotant à

fixe pour signaler l'activation de la modalité bistable pour le relais K1
commandé par la touche A de la télécommande.

d. Relâcher la touche PROG du récepteur.
e. Attendre l'extinction du led bicolore rouge.
f. Vérifier le bon fonctionnement bistable.

3. Successivement et uniquement pour S433 2CH et S433 4CH, pour

établir la touche de la télécommande à associer au relais qui doit
fonctionner en modalité bistable (K2 par exemple) il faut:

a. Activer la programmation en appuyant pendant un instant sur la touche

PROG du récepteur. Le led bicolore clignotera en rouge.

b. Appuyer une deuxième fois sur la touche PROG du récepteur. Le led

bicolore clignotera en vert.

c. Avant 10 secondes, appuyer et maintenir la touche PROG du récepteur

pressée et, dans le même temps, appuyer et relâcher la touche B de la
télécommande dans les 10 secondes.

d. Une fois le signal radio reçu, le led vert passe de clignotant à fixe pour

signaler l'activation de la modalité bistable pour le relais K2 commandé
par la touche B de la télécommande.

e. Relâcher la touche PROG du récepteur
f. Attendre l'extinction du led bicolore vert.
g. Vérifier le bon fonctionnement bistable.

4. Options de procédure activation

a. Si durant la procédure d'activation, on appuie involontairement sur
une touche non mémorisée, aucune signalisation n'est donnée et, par

conséquent, le led bicolore DL1 s'éteint après 10 secondes.
b. Si la touche pressée est présente en mémoire et associée au relais

qu'on désire commander, l'activation bistable s'effectue correctement;
le cas contraire, le système reste impulsif.

5. Procédure de vérification activation du récepteur.

a. Appuyer sur la touche PROG du récepteur. Elle s'allume en rouge fixe
(cela signifie que le relais K1 fonctionne en mode bistable)
b. En appuyant une deuxième fois sur la touche PROG du récepteur, le
led vert s'allume fixe (cela signifie que le relais K2 fonctionne en mode
bistable)

6. Note 1: Il n'est possible de rendre bistables que les relais K1 et
K2.

7. Note 2: Via PROGRAMMEUR ACG4672, il n'est pas possible de

modifier le type d'activation

SIGNALISATIONS DES DEI LED BICOLORES DL1 ET DL2 POUR LES 2 MODALITÉS.

MODALITÉ IMPULSIVE LED DL1 BICOLORE LED DL2 BICOLORE - uniquement S433

2CH-4CH

Aucun code radio en mémoire Clignote toujours en rouge/vert Clignote toujours en rouge/vert
Durant procédure apprentissage touche
télécommande associée à relais K1

Clignote en rouge pendant 10 secondes

Quand le code radio est mémorisé Clignote en vert
Durant procédure apprentissage touche
télécommande associée à relais K2

Clignote en vert pendant 10 secondes

Quand le code radio est mémorisé Clignote en rouge
Durant procédure apprentissage touche
télécommande associée à relais K3

Clignote en rouge pendant 10 secondes

Quand le code radio est mémorisé Clignote en vert
Durant procédure apprentissage touche
télécommande associée à relais K4

Clignote en vert pendant 10 secondes

Quand le code radio est mémorisé Clignote en rouge
Signal valable Allumé en vert à l’impulsion Allumé en vert à l’impulsion
Signal non valable Allumé en rouge à l’impulsion Allumé en rouge à l’impulsion
Effacement total avec jumper fermé et pression
momentanée de la touche S433

Allumé en rouge pendant 2 secondes
À l'ouverture du jumper, clignote en rouge/vert

Allumé en rouge pendant 2 secondes
À l'ouverture du jumper, clignote en rouge/vert

MODALITÉ BISTABILE LED DL1 BICOLORE LED DL2 BICOLORE

Durant procédure activation relais K1 bistable.
Quand le code est reçu avec touche PROG
pressée sur S433.

S'allume en rouge jusqu’au relâchement de la
touche PROG sur S433

Durant apprentissage après avoir activé la
fonction bistable sur relais K1

S'allume en orange pendant 10 secondes puis

redevient rouge.
Mémorisation touche avec relais K1 activé
bistable

Le led est allumé en orange. À réception du

signal il s'éteint puis s'allume en vert et de

nouveau en orange.
Durant procédure activation relais K2 bistable.
Quand le code est reçu avec touche PROG
pressée sur S433.

S'allume en vert jusqu’au relâchement de la

touche PROG sur S433

Durant apprentissage après avoir activé la
fonction bistable sur relais K2

S'allume en orange pendant 10 secondes puis

redevient verte.
Mémorisation touche avec relais K2 activé
bistable

Le led est allumé en orange. À réception du

signal il s'éteint puis s'allume en rouge et de

nouveau en orange.
Relais K1 activé bistable. Allumé rouge
Relais K1 activé bistable. Sur pression répétée de
PROG, on obtiendra

Allumé rouge

Relais K2 activé bistable . Allumé vert
Relais K2 activé bistable. Sur pression répétée de
PROG, on obtiendra

Allumé vert

Avec relais K1 et K2 actifs bistables. Sur pression
répétée de PROG, on obtiendra

Allumé orange

Si code non valable avec S433 1CH et relais K1
actif

S'éteint à l’impulsion

Si code non valable avec S433 2CH et relais K2
actif

S'éteint à l’impulsion

Si code non valable avec S433 4CH et relais K2
actif

S'éteint à l’impulsion Il s'allume en rouge à l’impulsion

Code valable pour relais K1 avec S433 1CH Allumé rouge
Code valable pour relais K2 avec S433 2CH et
relais K1 bistable

Allumé rouge S'éteint à l’impulsion, se rallume

en vert puis devient rouge.
Code valable pour relais K1 avec S433 2CH et
relais K2 bistable

Allumé vert S'éteint à l’impulsion

Code valable pour relais K2-K3-K4 avec S433
4CH et relais K1 bistable

Allumé rouge S'éteint à l’impulsion, se rallume

en vert puis devient rouge.

S'allume en vert à l’impulsion

Code valable pour relais K1-K3-K4 avec S433
4CH et relais K2 bistable

Allumé vert S'éteint à l’impulsion S'allume en vert à l’impulsion

Code valable pour relais K3-K4 avec S433 4CH
et relais K1 et K2 bistables

Allumé orange S'allume en vert à l'impulsion puis

retourne en orange

S'allume en vert à l’impulsion

Effacement total avec jumper fermé et pression
momentanée de la touche

Allumé en rouge pendant 2 secondes

À l'ouverture du jumper, clignote en rouge/vert

Allumé en rouge pendant 2 secondes
À l'ouverture du jumper, clignote en rouge/vert

PROCÉDURE POUR MODIFIER LE FONCTIONNEMENT RELAIS K1 DE BISTABLE À IMPULSIF

a. Activer la programmation en appuyant pendant un instant sur la touche PROG du récepteur. Il led bicolore DL1 s’allume en rouge fixe.
b. Durant les 10 secondes que le led bicolore DL1 est allumé fixe, appuyer et maintenir la touche PROG du récepteur pressée et, dans le même temps,

appuyer et relâcher la touche A de la télécommande avant 10 secondes.

c. Une fois le signal radio reçu, le led DL1 rouge passe de fixe à clignotant pour signaler l’activation de la modalité bistable pour le relais K1 commandé par

la touche A de la télécommande.
d. Relâcher la touche PROG du récepteur.
e. Attendre l’extinction du led bicolore rouge.
f. Vérifier le bon fonctionnement impulsif.

PROCÉDURE POUR MODIFIER LE FONCTIONNEMENT RELAIS K2 DE BISTABLE À IMPULSIF

a. Activer la programmation en appuyant pendant un instant sur la touche PROG du récepteur. Le led bicolore DL1 s’allume en rouge fixe.
b. Presser à nouveau la touche PROG. du récepteur. Il led bicolore DL1 s’allume en vert fixe.
c. Les 10 secondes durant lesquelles le led bicolore DL1 reste allumé fixe, appuyer et maintenir la touche PROG du récepteur pressée et, dans le même

temps, appuyer et relâcher la touche B de la télécommande dans les 10 secondes.
d. Une fois le signal radio reçu, le led DL1 rouge passe de fixe à clignotant pour signaler l’activation de la modalité bistable pour le relais K1 commandé par

la touche B de la télécommande.
e. Relâcher la touche PROG du récepteur
f. Attendre l’extinction du led bicolore vert.
g. Vérifier le bon fonctionnement impulsif.

LEGENDA I F

DL1 LED ROSSO/VERDE LED ROUGE/VERT

DL2 LED ROSSO/VERDE LED ROUGE/VERT

PROG. PULSANTINO BOUTON-POUSSOIR

K1 RELÉ 1 RELAIS 1

K2 RELÉ 2 RELAIS 2

K3 RELÉ 3 RELAIS 3

K4 RELÉ 4 RELAIS 4

MEMORY MEMORIA ESTRAIBILE MÉMOIRE AMOVIBLE

SW PER PROGRAMMATORE ACG4672 POUR PROGRAMMATEUR ACG4672

TD PONTICELLO PONT

RICEVITORE CON CONNETTORE - RECEPTEUR AVEC CONNECTEUR

RECEIVER WITH CONNECTOR - EMPFÄNGER MIT VERBINDER

S433 ACG5081 1CH - ACG5083 2CH - ACG5085 4CH

K2K3K4

10 9 6 5 2 1

K1

+ -

RICEVITORE CON MORSETTIERA - RECEPTEUR AVEC BORNIER

RECEIVER WITH PLUG - EMPFÄNGER MIT KLEMMENLEISTE

S433 ACG5082 1CH - ACG5084 2CH - ACG5086 4CH

8 7 6 5 4 3 2 1

K2K3K4

K1

K2

+-

Compatibile con questi telecomandi 433MHz

Compatible avec ces télécommandes 433 MHz

CARATTERISTICHE TECNICHE S433

Codici memorizzabili 1000 max.
Frequenza ricezione 433,92 MHz
Impedenza ingresso 52 ohm
Sensibilità >1µV
Alimentazione 11÷30 Vac/dc
Assorbimento a riposo 27 mA
Assorbimento ch attivo 52 mA
Controllo in retroazione PLL
N° canali 1-2-4
Tempo eccitazione 300 ms
Tempo diseccitazione 300 ms
Temperatura di lavoro* -10 ÷ +55°C
Dimensioni 96x43x20
Peso 40 g

* -40°C se alimentato da quadro RIB e in contenitore RIB in

motore versione ICE o con riscaldatore attivato

CARACTERISTIQUES TECHNIQUES S433

Codes mémorisés 1000 max.
Frequence de reception 433,92 MHz
Impedance d’entree 52 ohm
Sensibilite >1µV
Alimentation 11÷30 Vac/dc
Consommation au repos 27 mA
Consommation ch actif 52 mA
Géré par Phase Locked Loop PLL
Nombre de canaux 1-2-4
Temps d’excitation 300 ms
Temps de desexcitation 300 ms
Resistance a la temperature* -10 ÷ +55°C
Dimensions 96x43x20
Poids maximun 40 g

* -40 °C si alimenté par le panneau RIB placé dans le

conteneur du moteur RIB version ICE ou avec chauffage actif

Castenedolo, 01-03-2018

DEUTSCH

ENGLISH

S433 can memorize remote controls with variable codes:

SUN-PRO 2 CH - RED buttons & white led display code ACG6210
SUN-PRO 4 CH - RED buttons & white led display code ACG6214
SUN-PROX 2 CH - RED buttons & yellow led display code ACG6220
SUN-PROX 4 CH - RED buttons & yellow led display code ACG6224

or with fixed codes:

SUN 2 CH - BLUE buttons & white led display code ACG6052
SUN 4 CH - BLUE buttons & white led display code ACG6054
SUN CLONE 2 CH - BLUE buttons & yellow led display code ACG6056
SUN CLONE 4 CH - BLUE buttons & yellow led display code ACG6058
MOON 2 CH - BLACK buttons & yellow led display code ACG6081
MOON 4 CH - BLACK buttons & yellow led display code ACG6082

WARNING: YOU CANNOT MEMORIZE

SIMULTANEOUSLY REMOTE CONTROLS WITH FIXED

CODES AND REMOTE CONTROLS WITH VARIABLE

CODES.
THE REMOTE CONTROL THAT IS MEMORIZED FIRST
WILL FORCE THE RECEIVER TO HANDLE ONLY ITS

ENCODING TYPE.

When the receiver is turned on, the DL1 bicolor led display lights up
for 1 second to show that power is on.
If the memory of receiver S433 is empty the DL1 bicolor led display
(and the DL2 if S433 4 CH) flashes alternatively green and red.
If there are already codes in the memory, the led displays stay off (do
a total deletion - see paragraph “total code deletion procedure”).

PROGRAMMING FIXED CODE SUN AND MOON REMOTE
CONTROLS
on relay K1 for S433 1CH, S433 2CH, S433 4CH.

1. Press and hold PROG for at least 2 seconds. DL1 will flash red

for 10 seconds.

2. During this time, just press one of the buttons on the SUN/

MOON remote control to memorize the code.

PROGRAMMING VARIABLE CODE SUN-PRO REMOTE CONTROLS
on relay K1 for S433 1CH, S433 2CH, S433 4CH.

The memory of receiver S433 must be empty, with the DL1 bicolor
led display (and the DL2 if S433 4 CH) flashing alternatively green
and red.

1. Press PROG => the DL1 bicolor led display will flash red for 10

seconds.

2. During this time, just press one of the buttons on the remote

control to memorize the code.

a. In addition to the code, S433 can memorize the channel you want

to use. Therefore, pay attention which remote control button you
press during the code memorization procedure, because that
button will subsequently be the one that activates relay K1.

b. When the code is memorized correctly, the green led display will

turn on for 500 ms.

c. After memorizing the first code/remote control, you have 10

seconds each time to memorize other codes/remote controls by
pressing the button you want to use for them.

d. To end the code memorization procedure, just let 10 seconds

elapse until the red led display turns off. Alternatively, you can just
press the receiver button, after which the red led display will turn
off to show that the memorization procedure has ended.

- If no code is sent, after 10 seconds red DL1 bicolor led display of
the receiver will turn off to show you have exited the programming
procedure. The DL1 bicolor led display will flash alternatively green
and red to show there are no codes in the memory.

CHECK OPERATION

After programming, with the led displays turned off, the receiver is
ready to receive the codes of the memorized remote controls.
Press the button of a previously memorized remote control. The DL1
bicolor led display on the receiver will light up green for a moment to
show the code is valid.
At the same time, the relay K1 on the receiver will close the contact
that controls the automation.
Note: If when you press a remote button the DL1 bicolor led display

lights up red for a moment, it means that the button/code is not
in the memory and therefore you have to do the memorization
procedure starting from step 1.

Memorization of FIXED or VARIABLE codes on the relays K2, K3,
K4 of S433 2CH and 4CH.

You can select which 2/4 relays to activate and with which buttons of
the remote control/s.

1. Press PROG (at least for 2 seconds for fixed code SUN remote
controls) => K1 is selected. The DL1 bicolor led display flashes
red.

2. Press PROG again => K2 is selected. The red DL1 bicolor led
display turns off and the green DL1 bicolor led display flashes for
10 seconds to show that the codes that will be memorized will be
associated with the operation of relay K2. During this time, just
press one of the buttons on the remote control to memorize the
code.

3. Press PROG again => K3 is selected. The green DL1 led display
turns off and the red DL2 led display flashes for 10 seconds to
show that the codes that will be memorized will be associated with
the operation of relay K3 During this time, just press one of the
buttons on the remote control to memorize the code.

4. Press PROG again => K4 is selected. The red DL2 led display

turns off and the green DL2 led display flashes for10 seconds to show
that the codes that will be memorized will be associated with the
operation of relay K4. During this time, just press one of the buttons on
the remote control to memorize the code.

CHECK OPERATION

With the led displays turned off, the receiver is ready to receive the
codes of the memorized remote controls.
Press the button of a previously memorized remote control. The DL1
bicolor led display (and the DL2 for S433 4CH) on the receiver lights
up green for a moment to show the code is valid. At the same time
the relay K1, K2, K3 or K4 on the receiver will close the contact that
controls the automation.
Note: If when you press a remote button the DL1 bicolor led display

(and the DL2 if S433 4CH) lights up red for a moment, it means
that the button/code is not in the memory and therefore you have
to do the memorization procedure starting from step 1.

TOTAL CODE DELETION PROCEDURE

1. Place the TD jumper as shown.

2. Press and release PROG.

When the codes have been totally deleted, it will be confirmed by the
DL1 led display (and the DL2 if CH 4 S433) lighting up red for 8 sec.
and then turning off.

3. Put the TD jumper back in its default position

.

The DL1 bicolor led display (and the DL2 if CH 4 S433) will light up
alternatively red and green to show the memory is empty.

LOCKING (OPTIONAL)

S433 can be locked with PROGRAMMER ACG4672.
Locking blocks all memorization and deletion procedures, which can be
enabled only through PROGRAMMER.

REMOTE CODE MEMORIZATION PROCEDURE

To memorize remote controls remotely, S433 must not be locked
and you must have at least one remote control that has already been
programmed and on to program.

WARNING: Fixed code SUN/MOON remote controls can be used

to activate this procedure except for the SUN CLONE
types. The SUN CLONE types can be memorized, but
cannot be used to activate remote memorization.

1. Position yourself right next to the radio receiver.

2. Press button B of a valid remote control and then release.
Press button A of the valid remote control within 2 seconds,
hold for at least 7 seconds, then release.

3. Press the button of the remote control you wish to memorize
within 10 seconds.

4. After this first memorization, you will have 10 more seconds for each
additional remote control you wish to memorize. It is important that
at least 2 seconds elapse after each memorization.

5. After the last memorization, wait for 10 seconds (you will exit
automatically from the memorization procedure) and then activate
the new remotes pressing twice the button you have memorized
before.

6. If they don’t activate the gate, repeat the procedure.

ch: Bch: A

ch: A

ch: B

ch: C

ch: D

MEMORY FULL

If when pressing PROG the DL1 bicolor led display (and the DL2 if S433
4CH) flashes 6 times, it means the memory is full (1000 codes max).

PROCEDURE FOR CHANGING THE OPERATION OF RELAY FROM
PULSE MODE TO BISTABLE

S433 1CH = relay K1
S433 2CH = relay K1 and K2
S433 4CH = relay K1 and K2 (K3 and K4 remain in the pulse mode).

1. To programme the remote controls

2. To match the SUN key to the relay that needs to work in bistable
mode (for example K1), it is necessary to:

a. Activate programming by pressing for a while the PROG key of the

receiver. The two-tone LED DL1 will blink red for 10 seconds.

b. During these 10 seconds, press and hold down the PROG key of the

receiver and simultaneously, within 10 seconds, press and release
key A of the remote control.

c. Once received the radio signal, the red LED DL1 from blinker turns

ON fixed by signalling the activation of the bistable mode for relay K1
controlled by key A of the remote control.

d. Release the PROG key of the receiver.
e. Wait until the two-tone red LED turns OFF.
f. Check the correct bistable operation.

3. Thereafter, only for S433 2CH and S433 4CH, to establish the

remote control key to match the relay which must operate in
bistable mode (for example K2) it is necessary to:

a. Activate programming by pressing for a while the PROG key of the

receiver. The two-tone LED will blink red.

b. Press again the PROG key of the receiver. The two-tone LED will blink

green.

c. Within 10 seconds, press and hold the PROG key of the receiver and

simultaneously within 10 seconds press and release the B key of the
remote control.

d. Once received the radio signal, the green LED from blinker turns ON

fixed by signalling the activation of the bistable mode for relay K2
controlled by key B of the remote control.

e. Release the PROG key of the receiver
f. Wait until the two-tone green LED turns OFF
g. Check the correct bistable operation.

4. Activation procedure options

a. If during the activation procedure, a key not stored is pressed

erroneously, no indication is given and therefore after 10 seconds, the
two-tone LED DL1 turns OFF.

b. If the pressed key is stored, matched to the relay that it is wished to

the control, the bistable activation is successful, otherwise the system
remains in the pulse mode.

5. Checking procedure for the activation of the receiver.

a. Press the PROG key of the receiver. It turns ON fixed red (it means that

the K1 relay operates in bistable mode)

b. Press a second time the PROG key of the receiver, the green LED

turns ON fixed (it means that the K2 relay operates in bistable mode)

6. Note 1: It is possible to make bistable only relay K1 and K2.

7. Note 2: By means of PROGRAMMER ACG4672 it is not possible to

change the type of activation.

S433 kann Fernbedienungen mit Wechselcode speichern:

SUN-PRO 2CH 2-Kanal – ROTE Tasten / weiße Led Cod. ACG6210
SUN-PRO 4CH – ROTE Tasten / weiße Led Cod. ACG6214
SUN-PROX 2CH 2-Kanal – ROTE Taste / gelbe Led Cod. ACG6220
SUN-PROX 4CH 4-Kanal – ROTE Tasten / gelbe Led Cod. ACG6224

oder Fernbedienungen mit Festcode:

SUN 2CH 2-Kanal - BLAUE Tasten / weiße Led Cod. ACG6052
SUN 4CH - BLAUE Tasten / weiße Led Cod. ACG6054
SUN CLONE 2 CH 2-Kanal - BLAUE Tasten / gelbe Led Cod. ACG6056
SUN CLONE 4 CH 4-Kanal - BLAUE Tasten / gelbe Led Cod. ACG6058
MOON 2CH 2-Kanal – SCHWARZE Tasten / GELBE Led Cod. ACG6081
MOON 4CH – SCHWARZE Tasten / GELBE Led Cod. ACG6082

ACHTUNG: FERNBEDIENUNGEN MIT FESTCODE UND

FERNBEDIENUNGEN MIT WECHSELCODE KÖNNEN

NICHT GLEICHZEITIG GESPEICHERT WERDEN.

DIE ERSTE GESPEICHERTE FERNBEDIENUNG LEGT

FEST, WELCHE ART DER CODIERUNG VOM EMPFÄNGER

VERWALTET WERDEN KANN.

Bei Einschalten des Empfängers leuchtet die zweifärbige Led DL1 1
Sekunde lang auf und zeigt so die Stromversorgung an.
Wenn der Speicher des Empfängers S433 leer ist, blinkt die zweifärbige
Led DL1 (und DL2 bei S433 4CH) abwechselnd grün und rot.
Wenn bereits Codes gespeichert wurden, leuchten die Leds nicht auf (um
alle Codes zu löschen – siehe Absatz „Vollständiges Löschen aller Codes“.

PROGRAMMIEREN DER FERNBEDIENUNGEN SUN UND MOON MIT
FESTCODE auf Relais K1 für S433 1CH, S433 2CH und S433 4CH.

1. Drücken Sie die Taste PROG und halten Sie sie für mindestens 2
Sekunden gedrückt. DL1 leuchtet auf und blinkt für 10 Sekunden rot.

2. In diesem Zeitraum brauchen Sie nur eine der Tasten an der
Fernbedienung SUN/MOON zu drücken, um den Code zu
speichern.

PROGRAMMIEREN DER FERNBEDIENUNGEN SUN-PRO MIT
WECHSELCODE auf Relais K1 für S433 1CH, S433 2CH und S433 4CH.

Vorausgesetzt, dass der Speicher des Empfängers S433 leer ist und
demnach die zweifärbige Led DL1 (und DL2 bei S433 4CH) abwechselnd
grün und rot blinkt.

1. Drücken Sie die Taste PROG => Die zweifärbige Led DL1 leuchtet auf
und blinkt für 10 Sekunden rot.

2. In diesem Zeitraum brauchen Sie nur eine der Tasten an der

Fernbedienung zu drücken, um den Code zu speichern.

a. S433 übernimmt neben dem Code auch den Kanal, der verwendet

werden soll. Achten Sie daher auf die Taste der Fernbedienung, die Sie
bei Speicherung der Codes drücken, da diese in Folge das Relais K1
aktivieren wird.

b. Die grüne Led leuchtet für 500 ms auf und zeigt so an, dass der Code

korrekt gespeichert wurde.

c. Nachdem der erste Code/die erste Fernbedienung erfasst wurde, wird

die zur Erfassung benötigte Zeit um weiter 10 Sekunden erneuert und
es können weitere Codes/Fernbedienungen gespeichert werden, indem
die entsprechende Taste gedrückt wird.

d. Um das Selbstlernverfahren zur Codespeicherung abzuschließen,

brauchen Sie einfach nur 10 Sekunden warten, bis die rote Led erlischt.
Alternativ dazu können Sie kurz die kleine Taste am Empfänger drücken,
wobei die rote Led auch in diesem Fall erlischt, um das Ende des
Speicherverfahrens anzuzeigen.

- Wenn kein Code übermittelt wird, erlischt die zweifärbige, rot
leuchtende Led DL1 des Empfängers nach Sekunden selbst und zeigt so
das Ende des Programmierverfahrens an. Die zweifärbige Led DL1 blinkt
abwechselnd rot und grün, um anzuzeigen, dass sich keine Codes im
Speicher befinden.

ÜBERPRÜFUNG DER FUNKTIONSTÜCHTIGKEIT

Wenn die Programmierung abgeschlossen und die Leds erloschen sind,
ist der Empfänger bereit, die Codes der gespeicherten Fernbedienungen
zu empfangen.
Drücken Sie die Taste einer zuvor gespeicherten Fernbedienung. Die
zweifärbige Led DL1 des Empfängers leuchtet kurz grün auf und zeigt so
an, dass ein gültiger Code erkannt wurde.
Im selben Moment wird das Relais K1 am Empfänger aktiviert und
schließt den Kontakt, der die Automation steuert.
Anmerkung: Wenn die zweifärbige Led DL1 bei Drücken einer Taste an

der Fernbedienung kurz rot aufleuchtet, bedeutet dies, dass
die Taste/der Code nicht gespeichert wurde und Sie das
Speicherverfahren gemäß Punkt 1 durchführen müssen.

Speichern von FEST- oder WECHSELCODES auf Relais K2, K3 und
K4 für S433 2CH und 4CH.

Es kann ausgewählt werden, welches der 2/4 Relais mit welcher Taste
der Fernbedienung aktiviert werden soll.

1. Drücken Sie die Taste PROG (mindestens 2 Sekunden lang für SUN
mit Festcode) => Auswahl K1. Die zweifärbige Led DL1 blinkt rot.

2. Drücken Sie erneut die Taste PROG => Auswahl K2. Die
zweifärbige, rot leuchtende Led DL1 erlischt und die zweifärbige Led
DL1 blinkt für 10 Sekunden grün, um anzuzeigen, dass die danach
gespeicherten Codes dem Relais K2 zugeordnet werden. In diesem
Zeitraum brauchen Sie nur eine der Tasten an der Fernbedienung zu
drücken, um den Code zu speichern.

3. Drücken Sie erneut die Taste PROG => Auswahl K3. Die grüne
Led DL1 erlischt und die Led DL2 blinkt für 10 Sekunden rot, um
anzuzeigen, dass die danach gespeicherten Codes dem Relais K3
zugeordnet werden. In diesem Zeitraum brauchen Sie nur eine der
Tasten an der Fernbedienung zu drücken, um den Code zu speichern.

4. Drücken Sie erneut die Taste PROG => Auswahl K4. Die rote
Led DL2 erlischt und die Led DL2 blinkt für 10 Sekunden grün, um
anzuzeigen, dass die danach gespeicherten Codes dem Relais K4
zugeordnet werden. In diesem Zeitraum brauchen Sie nur eine der
Tasten an der Fernbedienung zu drücken, um den Code zu speichern.

ÜBERPRÜFUNG DER FUNKTIONSTÜCHTIGKEIT

Wenn die Leds erloschen sind, ist der Empfänger bereit, die
gespeicherten Codes zu empfangen.
Drücken Sie die Taste einer zuvor gespeicherten Fernbedienung. Die
zweifärbige Led DL1 (und DL2 bei S433 4CH) des Empfängers leuchtet
kurz grün auf und zeigt so an, dass ein gültiger Code erkannt wurde.
Im selben Moment wird das Relais K1, K2, K3 oder K4 am Empfänger
aktiviert und schließt den Kontakt, der die Automation steuert.
Anmerkung: Wenn die zweifärbige Led DL1 (und DL2 bei S433 4CH)

bei Drücken einer Taste an der Fernbedienung kurz rot
aufleuchtet, bedeutet dies, dass die Taste/der Code nicht
gespeichert wurde und Sie das Speicherverfahren gemäß
Punkt 1 durchführen müssen.

VOLLSTÄNDIGES LÖSCHEN ALLER CODES

1. Positionieren Sie den Jumper TD wie angezeigt.

2. Drücken Sie die Taste PROG.

Die Led DL1 (und DL2 bei 4-Kanal) leuchtet für 8 Sekunden rot auf und
erlischt dann, um zu bestätigen, dass die Codes vollständig gelöscht
wurden.

3. Bringen Sie den Jumper TD zurück in seine ursprüngliche

Position.

Die zweifärbige Led DL1 (und DL2 bei 4-Kanal) blinkt abwechselnd rot
und grün, um anzuzeigen, dass der Speicher leer ist.

NUTZERBINDUNG (OPTIONAL)

S433 kann mit dem PROGRAMMIERER ACG4672 gesperrt werden.
Durch diese Nutzerbindung werden alle Speicher- und Löschvorgänge
gesperrt, die nur mittels PROGRAMMIERER freigegeben werden können.

FERNSPEICHERUNG VON CODES

Um eine Fernbedienung aus der Ferne speichern zu können, darf
S433 nicht durch Nutzerbindung gesperrt sein. Außerdem müssen
mindestens eine bereits programmierte und eine zu programmierende
Fernbedienung bereit stehen.

ACHTUNG: Die Fernbedienungen SUN/MOON mit Festcode können

zur Aktivierung dieses Verfahrens verwendet werden,
mit Ausnahme der Fernbedienungen SUN CLONE. Die
Fernbedienungen SUN CLONE können gespeichert
werden, sie können aber nicht zur Aktivierung der
Fernspeicherung verwendet werden.

1. Positionieren Sie sich in unmittelbarer Nähe des Funkempfängers.

2. Drücken Sie die Taste B einer gültigen Fernbedienung, ohne die
Taste gedrückt zu halten. Drücken Sie innerhalb von 2 Sekunden
die Taste A der gültigen Fernbedienung und halten Sie sie für
mindestens 7 Sekunden gedrückt. Lassen Sie die Taste A nun
los.

3. Drücken Sie innerhalb von 10 Sekunden die Taste der
Fernbedienung, die gespeichert werden soll.

4. Nach diesem ersten Speichervorgang wird die notwendige Zeit
um weitere 10 Sekunden erneuert und es können daher weitere
Fernbedienungen gespeichert werden. Es ist wichtig, dass in dieser
Phase mindestens 2 Sekunden zwischen einem Speichervorgang und
dem nächsten verstreichen.

5. Warten Sie nach dem letzten Speichervorgang 10 Sekunden ab
(automatischer Abschluss des Speicherverfahrens) und dann
aktivieren Sie die neuen Fernbedienungen Drücken Sie die Taste
zweimal, bevor Sie gespeichert haben.

6. Wenn sie das Tor nicht aktivieren, wiederholen Sie den Vorgang.

ch: Bch: A

ch: A

ch: B

ch: C

ch: D

ANZEIGE „SPEICHER VOLL“

Wenn die zweifärbige Led DL1 (und DL2 bei S433 4CH) bei Drücken der
Taste PROG 6-mal blinkt, bedeutet dies, dass der Speicher voll ist (max.
1000 Codes).

VORGANGSWEISE FÜR DIE FUNKTIONSÄNDERUNG DES RELAIS VON
IMPULSRELAISSCHALTUNG AUF BISTABILE KIPPSTUFE

S433 1CH = Relais K1
S433 2CH = Relais K1 und K2
S433 4CH = Relais K1 und K2 (K3 und K4 sind weiterhin Impulsrelais).

1. Die Fernbedienungen programmieren

2. Um die Taste des SUN mit dem Relais zu verbinden, das im
bistabilen Modus funktionieren soll (zum Beispiel K1) muss
folgendermaßen vorgegangen werden:

a. Das Programm aktivieren durch kurzes Drücken des Druckknopfs PROG

des Empfängers. Das zweifarbige DL1-LED blinkt 10 Sekunden lang
rot.

b. Während dieser 10 Sekunden den Druckknopf PROG des Empfängers

gedrückt halten und gleichzeitig binnen 10 Sekunden die Taste A der
Fernbedienung drücken und loslassen.

c. Nach dem Empfang des Funksignals leuchtet das rote DL1-LED

kontinuierlich und zeigt so die Aktivierung des bistabilen Modus für das
Relais K1 an, das durch die Taste A der Fernbedienung gesteuert wird.

d. Den Druckknopf PROG des Empfängers loslassen.
e. Das Erlöschen des roten Zwei-Farben-LEDs abwarten
f. Das korrekte Funktionieren auf bistabiler Kippstufe überprüfen.

3. Anschließend, und nur für S433 2CH und S433 4CH, muss für die

Verbindung der Taste der Fernbedienung mit dem Relais, das im
bistabilen Modus funktionieren soll (zum Beispiel K2) folgendermaßen
vorgegangen werden:

a. Das Programm aktivieren durch kurzes Drücken des Druckknopfs PROG

des Empfängers. Das Zwei-Farben-LED blinkt rot.

b. Den Druckknopf PROG des Empfängers ein zweites Mal drücken. Das

Zwei-Farben-LED blinkt grün.

c. 10 Sekunden lang den Druckknopf PROG des Empfängers gedrückt

halten und gleichzeitig binnen 10 Sekunden die Taste B der
Fernbedienung drücken und loslassen.

d. Nach dem Empfang des Funksignals leuchtet das grüne LED

kontinuierlich und zeigt so die Aktivierung des bistabilen Modus für das
Relais K2 an, das durch die Taste B der Fernbedienung gesteuert wird.

e. Den Druckknopf PROG des Empfängers loslassen.
f. Das Erlöschen des roten Zwei-Farben-LEDs abwarten
g. Das korrekte Funktionieren auf bistabiler Kippstufe überprüfen.

4. Optionen des Aktivierungsvorganges

a. Wenn während des Aktivierungsvorganges versehentlich eine nicht

gespeicherte Taste gedrückt wurde, wird keine Anzeige gegeben und
folglich erlischt nach 10 Sekunden das zweifarbige DL1-LED.

b. Wenn die gedrückte Taste als mit dem Relais verbunden gespeichert

ist, dass gesteuert werden soll, wird die bistabile Aktivierung korrekt
ausgeführt, andernfalls bleibt das System impulsiv.

5. Vorgang der Überprüfung der Aktivierung des Empfängers.

a. Den Druckknopf PROG auf dem Empfänger drücken. Rotes
kontinuierliches Aufleuchten (zeigt an, dass Relais K1 im bistabilen Modus
arbeitet)
b. Ein zweites Mal den Druckknopf PROG des Empfängers drücken, das

grüne LED leuchtet kontinuierlich (zeigt an, dass das Relais K2 im
bistabilen Modus arbeitet)

6. Anmerkung 1: Nur die Relaisskala K1 und K2 können im bistabilen

Modus aktiviert werden.

7. Anmerkung 2: Durch den PROGRAMMIERER ACG4672 kann die Art

der Aktivierung nicht verändert werden.

SIGNALS OF TWO-TONE LEDS DL1 AND DL2 FOR THE 2 MODES

PULSE MODE TWO-TONE LED DL1 LED TWO-TONE DL2 - only S433 2CH- 4CH

No radio code in memory Always blinks red/green Always blinks red/green
During learning process remote control key
combined to K1 relay

Blinks red for 10 seconds

When the radio code is stored It emits a green blink
During learning process remote control key
combined to K2 relay

Blinks green for 10 seconds

When the radio code is stored Emits 1 red blink
During learning process remote control key
combined to K3 relay

Blinks red for 10 seconds

When the radio code is stored Emits 1 green blink
During learning process remote control key
combined to K4 relay

Blinks green for 10 seconds

When the radio code is stored Emits 1 red blink
Valid signal Green ON at pulse mode Green ON at pulse mode
Non-valid signal Red ON at pulse mode Red ON at pulse mode
Total cancellation with closed jumper and
momentary pressure of S433 pushbutton

Red ON for 2 seconds. At opening of the jumper
red/green blinks

Red ON for 2 seconds. At opening of the jumper
red/green blinks

BISTABLE MODE TWO-TONE LED DL 1 TWO-TONE LED DL 2

During activation procedure relay K1 bistable.
When the code is received with PROG
pushbutton pressed.

It turns ON red until opon release of pushbutton
PROG on S433

During learning after enabling the bistable
operation on relay K1

It turns ON orange for 10 seconds, then again it
becomes red again

Storing with key enabled bistable relay K1 The LED is turned ON, on orange. Upon receiving

of the signal It turns OFF, then It turns ON green,

then again orange
During activation procedure relay K1 bistable.
When the code is received with PROG
pushbutton pressed.

Turn ON green until pushbutton PROG on S433

is released

During learning after enabling the bistable
operation on relay K2

It turns ON orange for 10 seconds, then it

becomes green again.
Storing key with relay K2 bistable enabled The LED is turned ON, on orange. At the

reception of the signal it turns OFF, then it turns

ON, on red, then orange again.
Relay K1 bistable activated Red ON
Relay K1 bistable activated. If I press PROG
several times, at the end I will have

Red ON

Relay K2 bistable activated Green ON
Relay K2 bistable activated. If I press PROG
several times, at the end I will have

Green ON

With relays K1 and K2 bistable active. If I press
PROG several times, at the end I will have

Orange ON

If code non-valid with S433 1CH and relay K1
active

It turns OFF at pulse mode

If code non-valid with S433 2CH and relay K2
active

It turns OFF at pulse mode

If code non-valid with S433 4CH and relay K2
active

It turns OFF at pulse mode It turns ON red at pulse mode

Code valid for relay K1 with S433 1CH Red ON
Code valid for relay K2 with S433 2CH and relay
K1 bistable

Red ON. At pulse mode, it turns OFF, it turns ON

again green, and then turns ON red
Code valid for relay K1 with S433 2CH and relay
K2 bistable

Green ON. It turns OFF at pulse mode.

Code valid for relay K2-K3-K4 with S433 4CH
and relay K1 bistable

Red ON. At pulse mode, it turns OFF, it turns ON

again green, and then turns ON red

It turns ON green at pulse mode

Code valid for relay K1-K3-K4 with S433 4CH
and relay K2 bistable

Green ON. It turns OFF at pulse mode It turns ON green at pulse mode

Code valid for relay K3-K4 with S433 4CH and
relayK1 and K2 bistable

Orange ON. At pulse mode it turns ON green,

and then turns ON orange again

It turns ON green at pulse mode

Total cancellation with closed jumper and
momentary pressure of pushbutton

Red ON for 2 seconds. At opening of the jumper

red/green blinks

Red ON for 2 seconds. At opening of the jumper
red/green blinks

PROCEDURE FOR CHANGING THE OPERATION OF RELAY K1 FROM BISTABLE TO PULSE MODE

a. Activate programming by pressing for a while pushbutton PROG of the receiver. The two-tone DL1 LED turns ON fixed red.
b. During the 10 seconds that the two-tone DL1 LED is fixed ON red, press and hold down pushbutton PROG of the receiver and simultaneously, within

10 seconds, press and release key “A” on the remote control.

c. Once received the radio signal, the red DL1 LED from fixed ON starts blinking signalling the activation of the pulse mode for relay K1 controlled by key

“A” of the remote control.
d. Release pushbutton PROG of the receiver.
e. Wait until the two-tone red LED turns OFF.
f. Check the correct operation of the pulse mode.

PROCEDURE FOR CHANGING THE OPERATION OF RELAY K2 FROM BISTABLE TO PULSE MODE

a. Activate programming by pressing for a while pushbutton PROG of the receiver. The two-tone DL1 LED turns ON fixed red.
b. Press once again pushbutton PROG of the receiver. The two-tone DL1 LED turns ON fixed.
c. During the 10 seconds that the two-tone DL1 LED is fixed ON green, press and hold down pushbutton PROG of the receiver and simultaneously, within

10 seconds, press and release key “B” on the remote control.
d. Once received the radio signal, the green DL1 LED from fixed ON starts blinking signalling the activation of the pulse mode for relay K2 controlled by

key “B” of the remote control.
e. Release pushbutton PROG of the receiver.
f. Wait until the two-tone green LED turns OFF.
g. Check the correct operation of the pulse mode

ANZEIGEN DER ZWEIFARBIGEN DIE DL1- UND DL2-LEDs FÜR ZWEI ARBEITSWEISEN.

IMPULSMODUS ZWEIFARBIGES DL 1-LED ZWEIFARBIGES DL 2-LED - nur S433 2CH-4CH

Kein Funkcode gespeichert Fortgesetztes Rot/Grün Blinken Fortgesetztes Rot/Grün Blinken
Während des Zuweisungsvorganges
Fernbedienung Taste zu Relais K1

Rotes Blinken 10 Sekunden

Wenn der Funkcode gespeichert wird Blinkt einmal grün
Während des Zuweisungsvorganges
Fernbedienung Taste zu Relais K2

Blinkt 10 Sekunden lang grün

Wenn der Funkcode gespeichert wird Blinkt einmal rot
Während des Zuweisungsvorganges
Fernbedienung Taste zu Relais K3

Rotes Blinken 10 Sekunden

Wenn der Funkcode gespeichert wird Blinkt einmal grün
Während des Zuweisungsvorganges
Fernbedienung Taste zu Relais K4

Blinkt 10 Sekunden lang grün

Wenn der Funkcode gespeichert wird Blinkt einmal rot
Gültiges Signal Zugang grün zum Impuls Zugang grün zum Impuls
Ungültiges Signal Zugang rot zum Impuls Zugang rot zum Impuls
Vollständiges Löschen bei geschlossenem
Jumper und kurzes Drücken des Druckknopfs
S433

Zugang rot für 2 Sekunden.
Beim Öffnen des Jumper blinkt rot/grün

Zugang rot für 2 Sekunden.
Beim Öffnen des Jumper blinkt rot/grün

BISTABILER MODUS ZWEIFARBIGES DL1-LED ZWEIFARBIGES DL2-LED

Während des Aktivierungsvorganges bistabiles
K1 Relais. Wenn der Kode bei gedrücktem PROG
Druckknopf empfangen wird.

Rotes Aufleuchten bis zum Loslassen des
Druckknopfs PROG auf S433

Während der Zuweisung nach der Aktivierung der
bistabilen Funktion auf Relais K1

Leuchtet 10 Sekunden lang orange und wird

dann rot.
Speicherung der Taste mit als bistabil aktiviertem
K1 Relais

LED leuchtet orange.

Beim Empfang des Signals erlischt es, leuchtet

dann grün, und danach wieder orange.
Während des Aktivierungsvorganges bistabiles
K2 Relais. Wenn der Kode bei gedrücktem PROG
Druckknopf empfangen wird.

Es leuchtet grün bis zum Loslassen des

Druckknopfs PROG auf S433

Während der Zuweisung nach der Aktivierung der
bistabilen Funktion auf Relais K2

Leuchtet 10 Sekunden lang orange und wird

dann grün.
Speicherung der Taste mit als bistabil aktiviertem
K2 Relais

LED leuchtet orange.

Beim Empfang des Signals erlischt es, leuchtet

dann rot, und danach wieder orange.
Bistabiles Relais K1 aktiviert Leuchtet rot
Bistabiles Relais K1 aktiviert. Mehrmaliges
Drücken von PROG ergibt zum Schluss

Leuchtet rot

Bistabiles Relais K2 aktiviert Leuchtet grün
Bistabiles Relais K2 aktiviert. Mehrmaliges
Drücken von PROG ergibt zum Schluss

Leuchtet grün

Bistabile Relais K1 und K2 aktiviert. Mehrmaliges
Drücken von PROG ergibt zum Schluss

Leuchtet orange

Bei ungültigem Code mit S433 1CH und
aktivierten K1 Relais

Erlischt beim Impuls

Bei ungültigem Code mit S433 1CH und
aktivierten K2 Relais

Erlischt beim Impuls

Bei ungültigem Code mit S433 4CH und
aktivierten K2 Relais

Erlischt beim Impuls Leuchtet rot beim Impuls

Gültiger Code für Relais K1 mit S433 1CH Leuchtet rot
Gültiger Code für Relais K2 mit S433 2CH und
bistabilem K1 Relais

Leuchtet rot Erlischt beim Impuls, leuchtet dann

grün, und anschließend rot.
Gültiger Code für Relais K1 mit S433 2CH und
bistabilem K2 Relais

Leuchtet grün Erlischt beim Impuls

Gültiger Code für Relais K1-K3-K4 mit S433 4CH
und bistabilem K1 Relais

Leuchtet rot Erlischt beim Impuls, leuchtet dann

grün, und anschließend rot.

Leuchtet grün beim Impuls

Gültiger Code für Relais K1-K3-K4 mit S433 4CH
und bistabilem K2 Relais

Leuchtet grün Erlischt beim Impuls Leuchtet grün beim Impuls

Gültiger Code für Relais K3-K4 mit S433 4CH
und bistabilen K1 und K2 Relais

Leuchtet orange Leuchtet beim Impuls grün und

wird dann orange

Leuchtet grün beim Impuls

Vollständiges Löschen bei geschlossenem
Jumper und kurzes Drücken des Druckknopfs

Zugang rot für 2 Sekunden.

Beim Öffnen des Jumper blinkt rot/grün

Zugang rot für 2 Sekunden.
Beim Öffnen des Jumper blinkt rot/grün

VORGANG DER ÄNDERUNG DER FUNKTIONSWEISE RELAIS K1 VON BISTABIL AUF IMPULSIV

a. Das Programm aktivieren durch kurzes Drücken des Druckknopfs PROG des Empfängers. Das zweifarbige DL1-LED leuchtet kontinuierlich rot
b. Während dieser 10 Sekunden den Druckknopf PROG des Empfängers gedrückt halten und gleichzeitig binnen 10 Sekunden die Taste A der Fernbedienung

drücken und loslassen.

c. Nach dem Empfang des Funksignals leuchtet das rote DL1-LED kontinuierlich und zeigt so die Aktivierung des Impulsmodus für das Relais K1 an, das

durch die Taste A der Fernbedienung gesteuert wird.
d. Den Druckknopf PROG des Empfängers loslassen.
e. Das Erlöschen des roten Zwei-Farben-LEDs abwarten
f. Das korrekte Funktionieren im Impulsmodus überprüfen.

VORGANG DER ÄNDERUNG DER FUNKTIONSWEISE RELAIS K2 VON BISTABIL AUF IMPULSIV

a. Die Programmierung aktivieren durch kurzes Drücken des Druckknopfs PROG des Empfängers Das zweifarbige DL1-LED leuchtet kontinuierlich rot
b. Den Druckknopf PROG des Empfängers erneut drücken Das zweifarbige DL1-LED leuchtet kontinuierlich grün
c. Während dieser 10 Sekunden den Druckknopf PROG des Empfängers gedrückt halten und gleichzeitig binnen 10 Sekunden die Taste B der Fernbedienung

drücken und loslassen.
d. Nach dem Empfang des Funksignals leuchtet das grüne DL1-LED kontinuierlich und zeigt so die Aktivierung des Impulsmodus für das Relais K2 an, das

durch die Taste B der Fernbedienung gesteuert wird.
e. Den Druckknopf PROG des Empfängers loslassen.
f. Das Erlöschen des grünen Zwei-Farben-LEDs abwarten
g. Das korrekte Funktionieren im Impulsmodus überprüfen.

Kompatibel mit diesen 433MHz FernbedienungenCompatible with these 433MHz remotes

RICEVITORE CON CONNETTORE - RECEPTEUR AVEC CONNECTEUR

RECEIVER WITH CONNECTOR - EMPFÄNGER MIT VERBINDER

S433 ACG5081 1CH - ACG5083 2CH - ACG5085 4CH

K2

K3

K4

10 9 6 5 2 1

K1

+ -

RICEVITORE CON MORSETTIERA - RECEPTEUR AVEC BORNIER

RECEIVER WITH PLUG - EMPFÄNGER MIT KLEMMENLEISTE

S433 ACG5082 1CH - ACG5084 2CH - ACG5086 4CH

8 7 6 5 4 3 2 1

K2

K3

K4

K1

K2

+-

TECHNISCHE EIGENSCHAFTEN S433

Zu speichernde codes 1000 max.
Empfangsfrequenz 433,92 MHz
Eingangsimpedanz 52 ohm
Empfindlichkeit >1µV
Versorgung 11÷30 Vac/dc
Aufnahme im ruhezustand 27 mA
Aufnahme mit aktivem ch 52 mA
Verwaltet von Phase Locked Loop PLL
Kanalanzahl 1-2-4
Anzugzeit 300 ms
Abfallzeit 300 ms
Temperaturwechselbeständigkeit -10 ÷ +55°C
Abmessungen 96x43x20
Gewicht 40 g

* -40 ° C wenn von RIB-Platine, in der Schale von RIB-Antrieb

ICE Version oder mit Heizgerät aktiviert, gespeist.

TECHNICAL DATA S433

Codes in store 1000 max.
Reception frequency 433,92 MHz
Input impedance 52 ohm
Sensitivity >1µV
Power supply 11÷30 Vac/dc
Absorption at rest 27 mA
Absorption with ch active 52 mA
Managed by Phase Locked Loop PLL
N. Channels 1-2-4
Excitation time 300 ms
De-excitation time 300 ms
Operating temperature -10 ÷ +55°C
Dimensions 96x43x20
Weight 40 g

* -40°C if feeded by a RIB control panel placed in a RIB box

inside a RIB operator (ICE version) or with heater feature
enabled.

LEGENDA GB D

DL1 RED/GREEN LED ROTE/GRÜNE LED
DL2 RED/GREEN LED ROTE/GRÜNE LED

PROG. PUSH BUTTON DRUCKTASTER

K1 RELAY 1 RELAIS 1
K2 RELAY 2 RELAIS 2
K3 RELAY 3 RELAIS 3
K4 RELAY 4 RELAIS 4

MEMORY REMOVABLE MEMORY ENTFERNBAREN SPEICHER

SW FOR PROGRAMMER ACG4672 FÜR PROGRAMMIERUNG ACG4672

TD JUMPER ÜBERBRÜCKUNG
