RGK UL-360 User Manual

Лазерный нивелир

UL-360

Содержание

1 Комплектация 4

2 Устройство прибора 5

3 Правила безопасности 6

4 Работа с прибором 6

5 Работа с приёмником лазерного излучения 7

6 Проверка точности прибора 8

7 Уход и эксплуатация 10

8 Технические характеристики 11

RGK UL-360 позволяет строить плоскость в горизонтальной
проекции с углом развёртки 360° и перпендикулярную ей
вертикальную плоскость с углом развёртки 240° в режиме ав­томатического самовыравнивания или без него.

1 Комплектация

1 Лазерный нивелир RGK UL-360;

2 Элемент питания AA;

3 Инструкция по эксплуатации;

4 Защитный чехол.

4

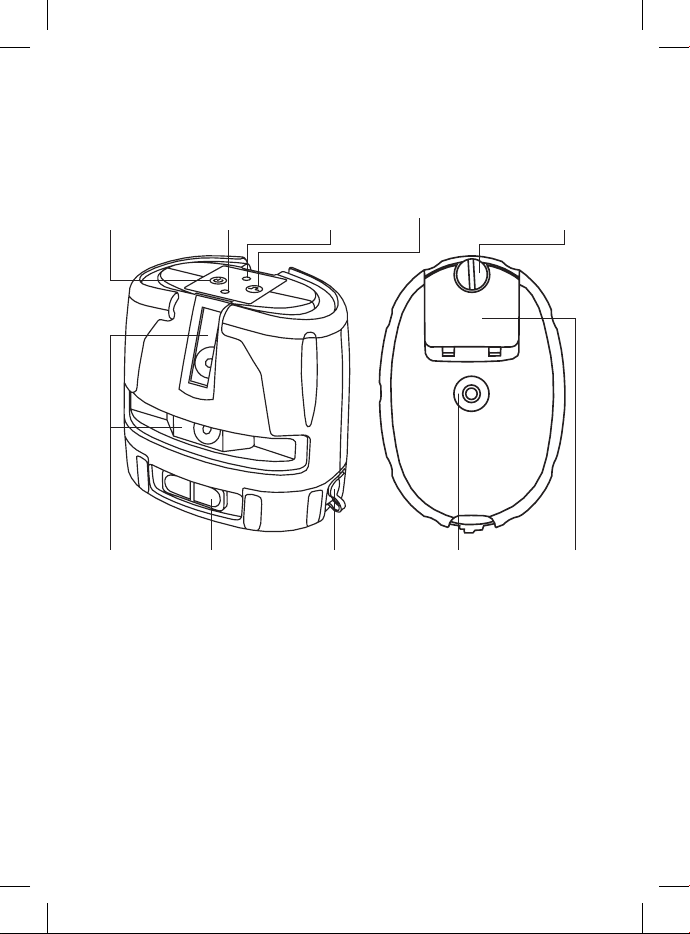

2 Устройство прибора

кнопка пере­ключения
плоскостей

окна
лазерных
излучателей

индикатор
включения/
выключения
прибора

кнопка включе­ния прибора/
блокировки ком­пенсатора/выклю­чения прибора

индикатор
включения
импульсного
режима

разъём
внешнего
питания

кнопка включе-

ния/выключе-

ния импульсно-

го режима

крепление
под штатив ¼”

фиксатор

крышки

батарейного

отсека

крышка

батарейного

отсека

Кнопка переключения лазера служит для попеременной или
одновременной проекции лазерных плоскостей.
Импульсный режим работы лазера служит для работы с при­ёмником лазерного излучения. В этом режиме экономнее
расходуется заряд батареи.
Мигание индикатора означает низкий заряд батареи.

5

3 Правила безопасности

RGK UL-360 использует источник лазерного излучения. Не
правляйте лазерный луч в глаза — это может привести к

на-

трав­ме. При работе старайтесь размещать прибор так, чтобы из­бежать случайного попадания лазерного луча в глаза.

4 Работа с прибором

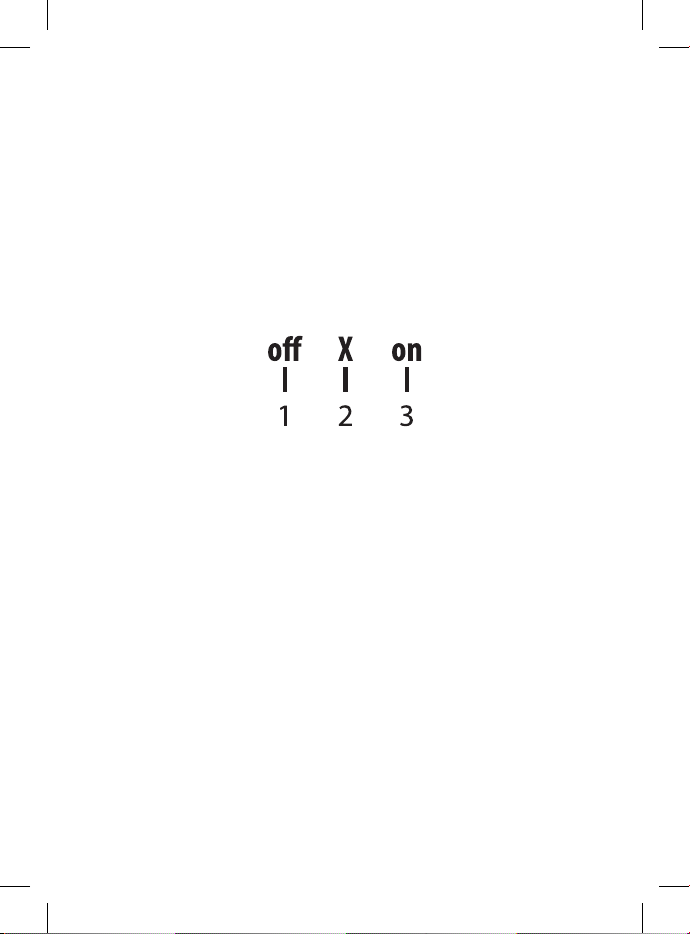

Кнопка включения блокиратора имеет три положения:

1 Прибор выключен, компенсатор заблокирован.
Всегда переключайте устройство в этот режим
при хранении и транспортировке.
2 Прибор включен, компенсатор заблокирован.
В данном режиме прибор применяется для построения
наклонных плоскостей. Также рекомендуется
переключать прибор в данный режим при переноске.
3 Прибор включен, компенсатор работает. В данном
режиме сразу после включения запускается
процесс самовыравнивания нивелира, в дальнейшем
прибор будет автоматически компенсировать
небольшое отклонение от горизонта. В случае, если
угол наклона превысил допустимое отклонение,
устройство подаёт прерывистый звуковой сигнал.
В данном режиме рекомендуется проводить
большинство работ с прибором

6

В этом режиме можно включить плоскости по одной или
одновременно, выбирая режим кнопкой переключения пло­скостей.

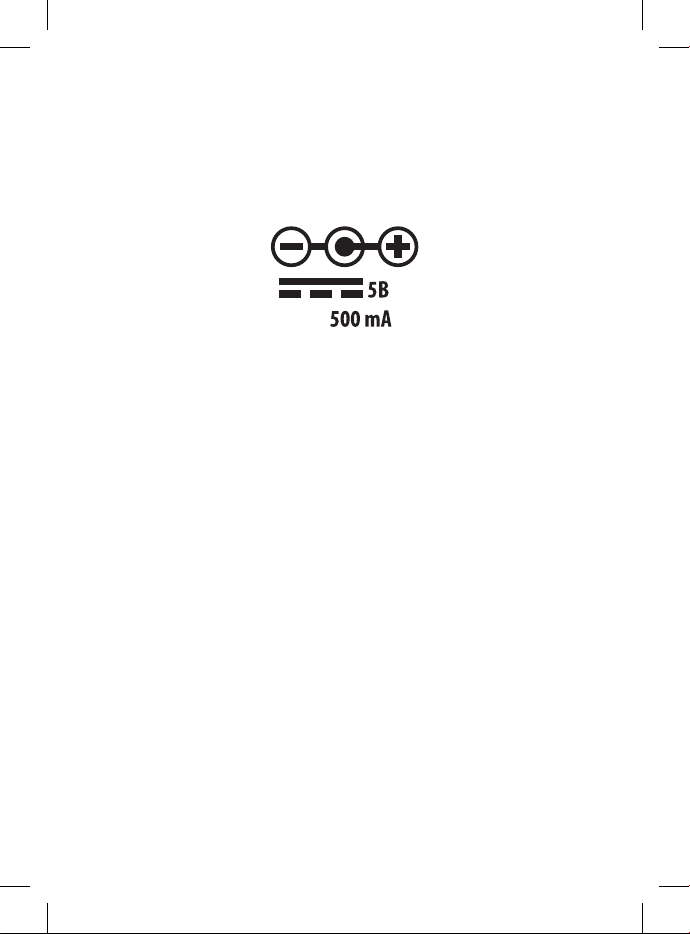

Прибор допускает работу от сети:

5 Работа с приёмником лазерного излучения

RGK UL-360 предусматривает работу с приёмником лазерно­го излучения, при этом рабочая дистанция возрастает до 70
м. Во время работы на улице или при ярком освещении ре­комендуется использовать приёмник лазерного излучения.
Приёмник должен находиться на расстоянии не менее 3 м от
прибора.
Для работы с приёмником прибор нужно перевести в им­пульсный режим. При включении импульсного режима за­горается соответствующий индикатор. Приёмник лазерного
излучения регистрирует модулированный сигнал нивелира и
не определяет постоянное лазерное излучение — плоскость
или точку.
Следите за чистотой лазерного приёмника. В случае, если он
не регистрирует сигнал, очистите поверхность чувствитель­ного поля приёмника, протирая мягкой салфеткой, не ис­пользуя спирт и другие растворители.

7

6 Проверка точности прибора

Проверка точности самовыравнивания прибора

1 Поставьте прибор на устойчивую неподвижную
поверхность или штатив, отключите блокировку
компенсатора.
2 Отметьте на стене середину горизонтальной линии,
проецируемой устройством.
3 Направьте лазерный луч на стену не далее 5 м
от прибора.
4 Аккуратно качните прибор, не перемещая и не
поворачивая его.
5 Повторите пункт 4 несколько раз.
6 Повторите проверку для точек на краю
проецируемой линии.

Если полученная после выравнивания линия стабильно от­клоняется от отметки больше, чем на 1 мм, необходимо об­ратиться в сервисный центр.

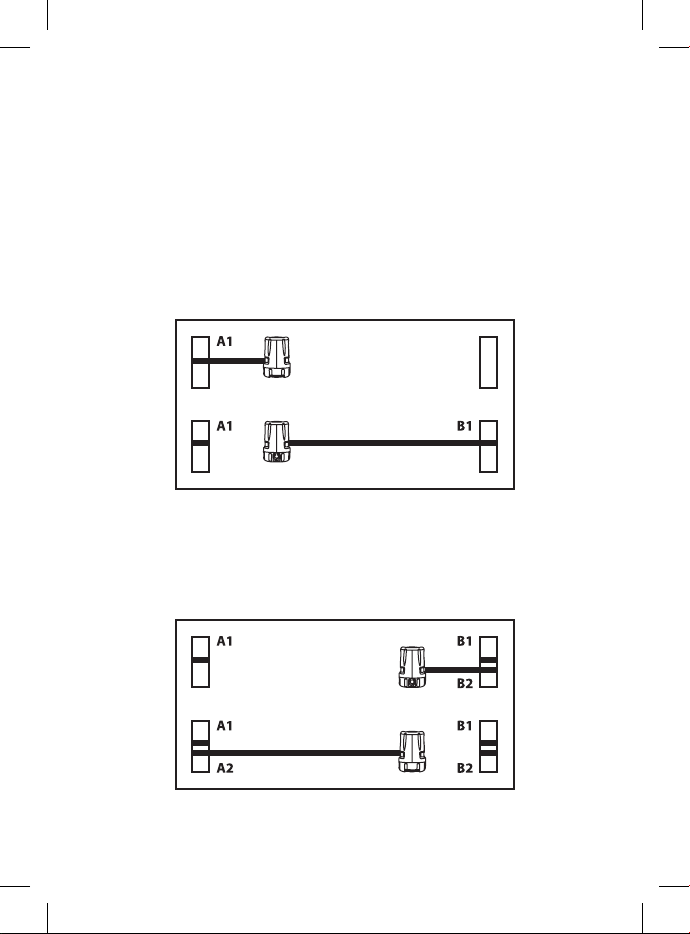

Проверка точности построения горизонтальной плоскости

Для осуществления проверки прибор необходимо устано­вить на штативе или ровной поверхности между двумя сте­нами, расположенными на расстоянии 5 м, и выполнить сле­дующие действия:

1 Установите прибор максимально близко к одной из стен.
2 Отключите режим блокировки компенсатора и отметьте
на ближайшей стене току A1 — положение оси
горизонтального луча.

8

3 Поверните прибор на 180° и отметьте точку
B1 — положение луча на дальней стене.
4 Перенесите прибор к противоположной стене, наведите
на неё луч и отметьте точку B2 так, что та находилась
на одной вертикали с точкой B1.
5 Поверните прибор на 180° и отметьте
точка A2 — положение луча на противоположной стене.

Метки A1 и A2 должны находиться на одной вертикали.

6 Измерьте расстояния между метками A1, A2 и B1, B2.

Если разница между полученными значениями не превышает
2 мм необходимо обраться в сервисный центр.

9

Проверка точности построения вертикальной плоскости

Для проверки вертикальной точности вам потребуется отвес
длиной 2,5 м.

1 Установите прибор на расстоянии 2 м от отвеса.
2 Отключите режим блокировки компенсатора.
3 Включите вертикальную проекцию.
4 Наведите ось вертикальной лазерной линии с верхней
точкой отвеса.

Если отклонение вертикальной линии от отвеса превышает 1

мм,

вам необходимо обратиться в сервисный центр.

7 Уход и эксплуатация

RGK UL-360 — это точный оптический прибор, который тре­бует бережного обращения и соблюдения следующих правил
эксплуатации:

Как можно чаще проводите проверку точности прибора —
это позволит избежать возникновения ошибки при работе
с устройством.
Переноска включённого прибора допускается только в режи­ме блокировки компенсатора.
Отключайте прибор перед хранением.
Избегайте чрезмерного механического воздействия на при­бор: ударов, сильной тряски и пр.
Не допускайте попадания внутрь устройства влаги. В случае
попадания влаги в механизм нивелира извлеките элементы
питания и обратитесь в сервисный центр.
Храните прибор в сухом месте.

10

Очистка прибора должна производиться с помощью влаж­ной мягкой салфетки.

8 Технические характеристики

Рабочий диапазон* 40 м / 70 м (с детектором)

Точность выравнивания ±2 мм/10м

Диапазон самовыравнивания ±4°

Время самовыравнивания не более 5 сек.

Угол развертки в горизонте 360°

Угол развертки в вертикали 240°

Тип лазера 635 нм, класс 2

Источник питания 3x1.5 В LR6 (AA)

Внешний источник питания 4.5 В, не менее 400 мА

Время работы (ориентировочно)

Габариты 120x80x114 мм

Вес 0,5 кг

Рабочая температура

Температура хранения -20°С…+55°С

Крепление на штатив 1/4’’

8 часов

-5°С…+45°С без выпадения
конденсата

*Зависит от условий освещенности

11
