RGK UL-11, UL-41 User manual

Лазерный нивелир

Содержание:

 1. Комплектация 4

 2. Устройствонивелира 5

 3. Техническиехарактеристикиприбора 6

 4. Назначениеприбора 7

 5. Установкаэлементовпитания 8

5.1 Установкабатарей 8

5.2 Установкааккумуляторов 8

 6. Работаснивелиром 9

 7. Тестыдляпроверкиточностинивелира 10

7.2 Проверкавертикальнойточки
 пересечения 10

7.1 Проверкаточностигоризонтальнойлинии 12

 8. Использованиеприёмникаизлучения 13

4.1 Устройствоприемникаизлучения 13

4.2 Установкабатареи 14

4.3 Включение/выключениепитания 14

4.4 Работасприёмникомизлучения 14

4.5 Регулировказвуковогосигнала 14

4.6 Техническиеданныеприёмника
 излучения 15

 1.Комплектация

1. ЛазерныйнивелирRGK:UL/UL-A1/UL-W2;

2. Мишень;

3. Лазерныеочки;

4. Элементыпитания;

5. Кейс;

Такжевозможнапоставкаприборавкейсесо
штативом.

1

UL-A—приборпоставляетсясаккумулятором

(3500mAh)изаряднымустройством.

2

UL-W—приборсусиленнымлазернымлучом,
аккумулятором(3500mAh)изаряднымустрой­ством.

4

 2.Устройствонивелира

панельуправления

окнопроекциигори­зонтальнойлинии

ручкавключения/вы­ключенияразблоки­ровкикомпенсатора

поворотныйвинт

подъемныйвинт

пузырьковыйуровень

окнопроекции

вертикальной

линии

элемент
питания

ручкадля

переноски

лимб

5

3.Техническиехарактеристикиприбора

Точность ±1mm/5m

Диапазон

автовыравнивания

Рабочеерасстояние

Длинаволны 635нм

Шириналазерного

луча

Мощностьлазера ≤1мВт

Класслазера класс2М

Электропитание

Диапазонрабочей

температуры

Степеньвлагозащиты IP54

±3°

20мбезприемника
60мсприемником

2мм/5м

батареитипаАА/
аккумуляторы

от-10°до+50°

6

4.Назначениеприбора

Автоматическийлазерныйпостроительплоскости
RGKULпредназначендляопределенияипро­веркиточностигоризонтальныхивертикальных
линий,атакжедляпереносавысотипостроения
перспектив.RGKULявляетсямногофунциональ­ныминструментом.Приборснабжёндоводчиком
дляточнойнастройкиположениялинийилазер­нымотвесом.Онможетстроитькакгоризонталь­ную,такивертикальнуюплоскость.Отдельно
приборможетдоукомплектовыватьсялазерным
детектором,чтопозволяетболееточноинаболь­шихрасстоянияхосуществлятьнеобходимыеиз­мерения.ЛазерныйнивелирRGKUL—современ­ныйинструментдляработывнутризданийипри
возведенииинженерныхсооружений.

Успешноприменяетсяприпроведениисле­дующихработ:

• Выравниваниестен,потолков,полов.

• Заливкаполов,фундаментов,нивелировка

площадок.

• Плиточныеиоблицовочныеработы.

• Установкаподвесныхпотолков.

• Монтажныеработы.

• Работыпоинтерьеру.

7

5.Установкаэлементовпитания

Установкабатарей:

• Откройтекрышкуаккумуляторногоотсека.

• Вставьте4батареитипаАА/аккумулятор,со­блюдаяполярность.

• Установитекрышкунаместодощелчка.

Установкааккумуляторов:

• Установитеэлементпитанияваккумуляторный
отсекдощелчка.

• Длязарядкииспользуйтезарядноеустройство,
идущеевкомплектесприбором.

• Недопускайтеполнойразрядки/перезаряда
аккумулятора.

8

6.Работаснивелиром

Надежноировноустановитеприбор,спомощью
установочныхвинтовотцентрируйтеуровень.

Повернитепереключательблокировкикомпенсатора
напозициюON,индикаторLED1загоритсязеленым
светомипоявитсягоризонтальнаялиния,приэтом
приборпроизведетавтоматическуюкомпенсацию.
Лазерныйотвесгоритстогомомента,когдапере­ключательблокировкибылпереключенврежимON.

КлавишаНуправляетвключением/отключени­емгоризонтальнойлинии.КлавишаVотвечает
завключение/выключениевертикальнойлинии,
повторноенажатиевключаетвторую(уUL-21),
третьюичетвертую(уUL-41)вертикали.

НажатиекнопкиDпереводитнивелирврежим
работысприемником(импульсныйрежим).При
этоминдикаторLED2светитсязеленым.Когда
приборнаклоненбольше,чемна3°,лазерный
лучмигает,этоговоритотом,чтонеобходимо
произвестивыравниваниенивелира.

Дляотключенияприбораповернитепереключа­тельблокировкикомпенсаторавположениеOFF.

9

7.Тестыдляпроверкиточностинивелира

Всегдавыполняйтепроверкунивелиранаточ­ностьпередработой.

Лазерныелиниидолжнычеткоотображатьсяна
поверхности,неиметьмерцанияилислабоизлу­чаемыхучастков.

Лазерныелиниидолжныиметьпостояннуютол­щинубезискажений.

Проверьтевселазерныелинииспособомописан­нымниже!

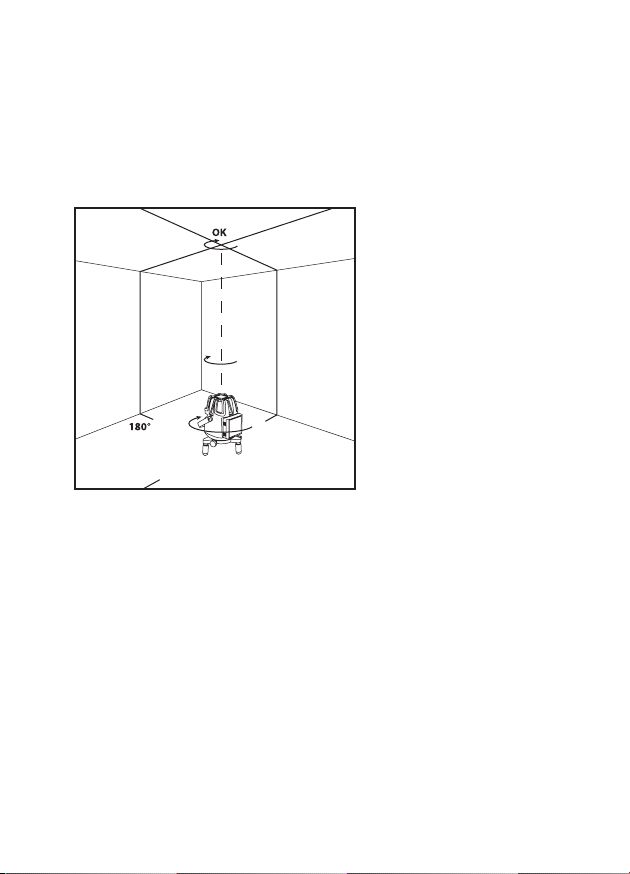

Проверкавертикальнойточкипересечения

Установитенивелирнаплоскойровнойповерхно­стиивключитевсевертикальныеизлучатели.

10

Повернитенивелирна180°иубедитесь,чтопри
поворотепозицияточкипересечениянапотолке
неотклоняется.Продолжайтевращатьнивелир
иубедитесь,чтововремявращенияточкапере­сеченияостаетсянаместе.

11

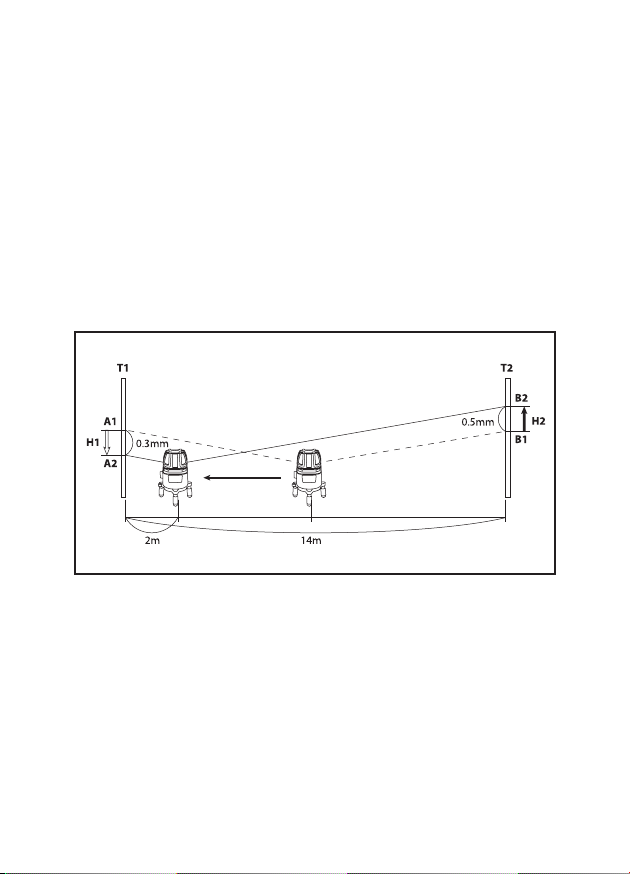

Проверкагоризонтальнойлинии

Поставьтеприборнарасстояние≥10мотстены.
Включитегоризонтальнуюлинию.Спроектируйте
горизонтальныйлучнастенуипоставьтеметку
А1.Повернитеинструментна90°,отметьтеточку
налевойстенеметкойВ2.Переставьтеприбор
ближеклюбойизстеннадваметраисноваот­метьтеточкинаправойА2иналевойВ2стенах.
СравнитерасстояниемеждуточкамиА1иА2иВ1
иВ2.Разницадолжнабытьнеболее2мм.

12

8.Работаслазернымдетектором*

Пузырьковый
уровень

Показания
положения
лазерного
луча

Индикатор
питания

POWER

BUZZER

ON

OFF

Индикатор
включения/
выключения
звука

Пузырько­выйуровень

*поставляетсяотдельно.

Чувствитель-

ныйэлемент

Кнопка

включения/

выключения

звука

Кнопка

включения/

выключения

питания

13

Установкабатареи

Сдвиньтекрышкусзаднейстороныприёмника.
Установитеоднубатареютипа«Крона»

Включение/выключениепитания

1.Нажмитекнопкувкл./выкл.питанияприемника.

2.Дляотключенияприборанажмитекнопкувкл./
выкл.приемникаещераз.

Индикаторпитаниямигает,когдазарядбатареи
слишкомнизок.Втакомслучаенеобходимоза­менитьбатарею.Есливтечение10мин.выне
пользовалисьприемником,тоонотключитсяавто­матически,подавприэтомзвуковойсигнал.

Работасприемникомизлучения

1.Установитеприёмниклазерногоизлученияна­противлазерногоуровня.

2.Выровняйтеприемникпонужномувамуровню
припомощипузырька(вертикальилигоризонталь).

3.Поднимаяиопускаяприемник,найдитеполо­жение,когдалазерныйлучокажетсяпосередине
чувствительногоэлемента,приэтомвключится
синийиндикатор.

Регулировказвуковогосигнала

Поумолчанию,привключенииприёмникаизлуче­ния,звуковойсигналвключен.Длявыключения

14

звуканажмитекнопкузвуковогосигнала.При
включении/выключениизвуковогосигналавклю­чается/выключаетсяиндикаторbuzzer.

Характеристикилазерногодетектора

Точность ±1мм

Высотачувствительно-

гоэлемента

Индикаторы красный,синий

Тонзвуковогосигнала

Звуковойсигнал созвуком/беззвука

Питание батарея9В(6LR61)

Индикаторслабого

зарядабатареи

Автоотключение

Рабочаятемпература от-10°Сдо50°С

Размеры 150х50х26мм

Вес около150г

Пыле-и

влагозащищенность

Времяработы около15часов

приблизительно15мм

3типа(взависимостиот
позицииобнаруженного
лазерноголуча)

есть

есть(10минутсмомента
последнегообнаружения
лазерноголуча)

IP54(IEC60529:2001)
